Ворота из профнастила своими руками

У любого ограждения по периметру участка индивидуальной застройки должны быть ворота для въезда автомобиля на территорию и комфортный вход для людей. При этом, для обеспечения защиты от проникновения посторонних, конструкция калиток и ворот должна быть довольно прочной. Профнастил – один из тех материалов, который соответствует данному требованию.

Какой тип ворот выбрать

Из профнастила можно построить разные виды ворот, но основными являются:

Откатные ворота, позволяющие заметно сэкономить пространство в процессе их открывания. Ворота движутся вдоль забора и полностью откатываются вбок. Есть три типа таких ворот: подвесные (традиционные или гаражные), консольные и на колёсах. Консольные – самые популярные, так как они не препятствуют въезду транспорта.
Распашные ворота, встречающиеся чаще остальных. Несмотря на то, что для использования таких ворот требуется много свободного места, они привлекают людей низкой стоимостью и простотой изготовления.
Распашные ворота с калиткой. Иногда не очень удобно при выходе открывать обе створки ворот, по этой причине в них делают небольшую калитку.
Декоративные ворота, украшенные разнообразными коваными элементами. Для изготовления красивых ворот с применением художественных декоративных металлических элементов необязательно быть кузнецом. Такие ворота можно купить в специализированных магазинах, а для их сборки понадобятся только навыки сварщика.

Необходимые инструменты

Как сделать оригинальные въездные ворота из профнастила на даче своими руками? Существуют разные схемы и чертежи с размерами под любой приусадебный участок, нужно только приобрести необходимые материалы и выполнить простую работу.

Для изготовления потребуются такие инструменты, как:

карандаш, рулетка, уровень;
сварочный аппарат;
крестовая отвертка или шуруповерт;
болгарка;
кисть для покраски и грунтовки;
дрель.

Также необходимо заранее подготовить требуемое количество профлиста, металлопрофиля, болтов и саморезов.

Если по периметру участка уже есть ограждение из данного материала, то профнастил для ворот подбирают такого же цвета. Следует также подготовить подходящие петли, способные выдержать общий вес будущей конструкции. Если ворота предполагают встроенную калитку, то засов с петлями нужно подобрать и под нее.

Как построить ворота из профнастила своими руками

Сначала из металлопрофиля при помощи болгарки отрезают куски нужного размера, потом на ровной поверхности собирают раму для створок.

На первом этапе уголки немного прихватываются сваркой, а потом еще раз проверяются по длине, высоте и диагонали.
Внутри рамы для жесткости привариваются перемычки, затем, если нужно, замки, петли и запоры.
После того, как каркас полностью готов, его подвергают антикоррозийной обработке, грунтовке и покраске.
Когда основная часть ворот собрана, прикрепляются остальные конструкции: крыша, декоративные детали, арочные проемы.

Несмотря на то, что профнастил не сильно тяжелый материал, для высоты створок в 2 м нужно сделать заглубление опор как минимум на 0,7 м в грунт. Для каждой опоры следует вырыть яму размерами 20 на 20 см, а после помещения в нее труб она заливается бетоном. Раствор необходимо усилить при помощи арматуры.

В случае воротных опор из бетона, кирпича или природного камня также используется надежное основание глубиной не меньше 1,5 м. особенная внимательность необходима при соблюдении вертикального положения всех столбов. Следует отметить, что при установке ворот необходимо тщательно проверять все размеры и положение ворот, так как от этого зависит легкость их открывания.

Как поставить ворота

Как правило, обшивка профнастилом осуществляется с внешней стороны дачного участка. Кто-то в декоративных целях делает это и со стороны дома.
Листы могут быть высотой 2-2,5 м. длина может быть разной, есть возможность выбрать лист, захватывающий всю ширину створки ворот.
Профлисты крепят к каркасу, используя клепки или саморезы по металлу.
Несущая рама ворот отделывается профилированными листами довольно просто. Сначала листы прикрепляются по контуру, затем прикручиваются к внутренним перемычкам. Соединение двух листов происходит на верхней части волны (гребне).

Если в качестве опор ворот выбраны столбы из тяжелых деревянных брусьев, то установку петель или железной рамы следует осуществлять при помощи болтов или анкеров для дерева длиной 12,5 – 22 см.
Петли приваривают сначала на опорные стойки ворот из профнастила, затем на их каркас, отступая при этом 20-30 см от края. Хватит двух штук на каждую створку, однако с целью перестраховки нередко используют по 3 штуки.
Потом петли необходимо смазать, а створки навесить на опоры.

При четком соблюдении всех норм в результате должны получиться готовые к использованию ворота.

Для монтажа ворот и калитки из профнастила понадобятся относительно небольшие деньги, а вся работа по установке займет не так много времени. Монтаж распашных ворот из профилированного листа следует осуществлять с соблюдением норм безопасности и привлечением одного или двух помощников.

как сделать ворота из металлопрофиля с калиткой

Если квартира в многоэтажном доме начинается с входной двери и прихожей, то в частном домовладении все намного сложнее. Первое впечатление о доме и его владельцах люди составляют еще на улице, при взгляде на фасад и ограду участка. Ровный, ухоженный забор, составляющий единое целое с архитектурным стилем здания, производит положительное впечатление. Не менее важны въездные ворота и калитка, которые можно украсить металлической ковкой, различными декоративными элементами.

Калитка и ворота из профлиста в частном доме

В наши дни заказать калитку и ворота на любой, самый привередливый, вкус, не составляет труда. Профессионалы выполнят свою работу на совесть, подберут фурнитуру и элементы системы безопасности, привезут и установят конструкции в кратчайшие сроки. Но, что делать, если семейный бюджет ограничен? Ведь оборудование нового забора – это достаточно масштабное и затратное мероприятие. Решение есть: можно сделать калитку и ворота из металлопрофиля своими руками.

Калитка с воротами из светлого профлиста

Конструкция металлических калиток достаточно проста, а варианты дизайна можно выбрать на фото, дополнив различными деталями по своему усмотрению. При наличии инструментов, качественных стройматериалов и желания, работа займет не более недели. Зато внешний вид участка, входной группы, будет радовать глаз в течение нескольких десятков лет.

Плюсы ворот и калиток из профнастила

Выбирая, из чего изготовить калитку в частный дом своими руками, многие владельцы останавливаются на металлопрофиле. Данный материал обладает рядом несомненных преимуществ:

небольшой вес, если сравнивать с изделиями из кованого железа или массивных досок;
устойчивость к коррозии, на нем не размножаются плесневелые грибки и микроорганизмы, не растет мох;
изделия из него сохраняют презентабельный внешний вид десятилетиями, не нуждаясь в ремонте или частых покрасках;
легко отмывается от уличной пыли и копоти простой водой;
предельно простой монтаж и несложная обработка при установке;
бюджетная, низкая цена при высоком качестве;
отличные характеристики прочности и долговечности, наличие ребер жесткости;
огромнейший выбор расцветок, типов профилирования, глубины и частоты волн.

Ворота с калиткой из синего профнастила с фигурным каркасом

Калитки и ворота из металлопрофиля служат в течение 20-30 и более лет. Чтобы продлить данный срок, при монтаже материал рекомендуется покрыть дополнительным полимерным слоем.

Как сделать калитку и ворота из металлопрофиля своими руками

В первую очередь, определяются с местонахождением и шириной калитки и ворот. Они могут быть разделены одним столбом, или отстоять друг от друга на 1-2 секции забора. Это зависит от планировки участка, тротуаров и подъездных путей, местонахождения входной двери в дом и гаража (навеса для машины). Для калитки достаточно 80-100 см ширины. Стандартная ширина распашных ворот составляет 3-4 метра. Более широкие створки будут провисать, расшатывая столбы. Если же планируется делать откатные ворота, их ширина может быть больше, так как они опираются на ролики.

Распашные ворота из металлопрофиля «под дерево»

Прежде, чем приступать к работе, необходимо подготовить материалы и инструменты. Потребуются следующее оборудование:

ручной бур или лопата для копания ям под столбы;
кувалда для вбивания опор в землю;
сварочный бытовой аппарат, с питанием от электросети мощностью 220 Вт;
моток капроновых нитей для разметки;
ножницы по металлу;
болгарка с дисками для нарезки профиля и насадкой для зачистки металла;
шуруповерт или набор отверток.

Ворота и калитка из металлопрофиля на кирпичных столбах

Профлист лучше покупать у проверенных поставщиков или на фирменных складах. При этом, оптимальными вариантами будут марки С-8 или МП-10, толщиной от 0,4 мм. Для более прочных створок можно выбрать МП-20 или С-21. Для монтажа потребуются специальные кровельные саморезы с резиновыми прокладками, по десять штук на один лист. Для каркаса выбирают металлопрофиль прямоугольного или квадратного сечения. Реже – круглую арматуру.

Оборудование опор для изготовления ворот и калитки из профнастила

Первый этап – это установка столбов. В качестве основы берут металлические трубы или прямоугольный профиль, на 1 метр выше, чем высота ворот по проекту. Если ворота и калитка совмещены, то потребуется три штуки, если разнесены в разные места, то четыре.

Металл очищают от ржавчины, обезжиривают бензином или антикоррозийкой. Если планируется оставить такие столбы, то их грунтуют и красят в два слоя. Для кирпичных опор покраска не требуется.

В местах установки выкапываются ямы глубиной 1 метр, шириной на 10 см больше диаметра столбов.
Цемент марки 300 смешивают с песком в пропорции 1:3, разводят водой.
Столбы устанавливают строго вертикально, низ засыпают щебнем или битым кирпичом, заливают цементом. Оставляют на семь дней.
Кирпичами начинают обкладывать столбы, скрепляя их цементной смесью. Для закрепления петель делают специальные закладные, приваренные к металлическим столбам.
После высыхания, делают расшивку.
Сверху на столбы крепят декоративные колпаки, чтобы вода не попадала внутрь конструкции.

Опоры для ворот и калитки из профнастила в частном доме

Кирпичная кладка также должна просохнуть в течение недели.

Каркас для ворот и калитки

Основа для калитки и ворот делается из профильной трубы подходящего сечения. Работы проводят в следующем порядке:

делают точные замеры горизонтальных, вертикальных и диагональных элементов конструкции;
трубы зачищают, размечают и режут болгаркой;
детали сваривают друг с другом, обязательно устанавливая диагональные, вертикальные или поперечные распорки. Промежуток должен составлять не более 50 см;
все швы зачищают болгаркой.

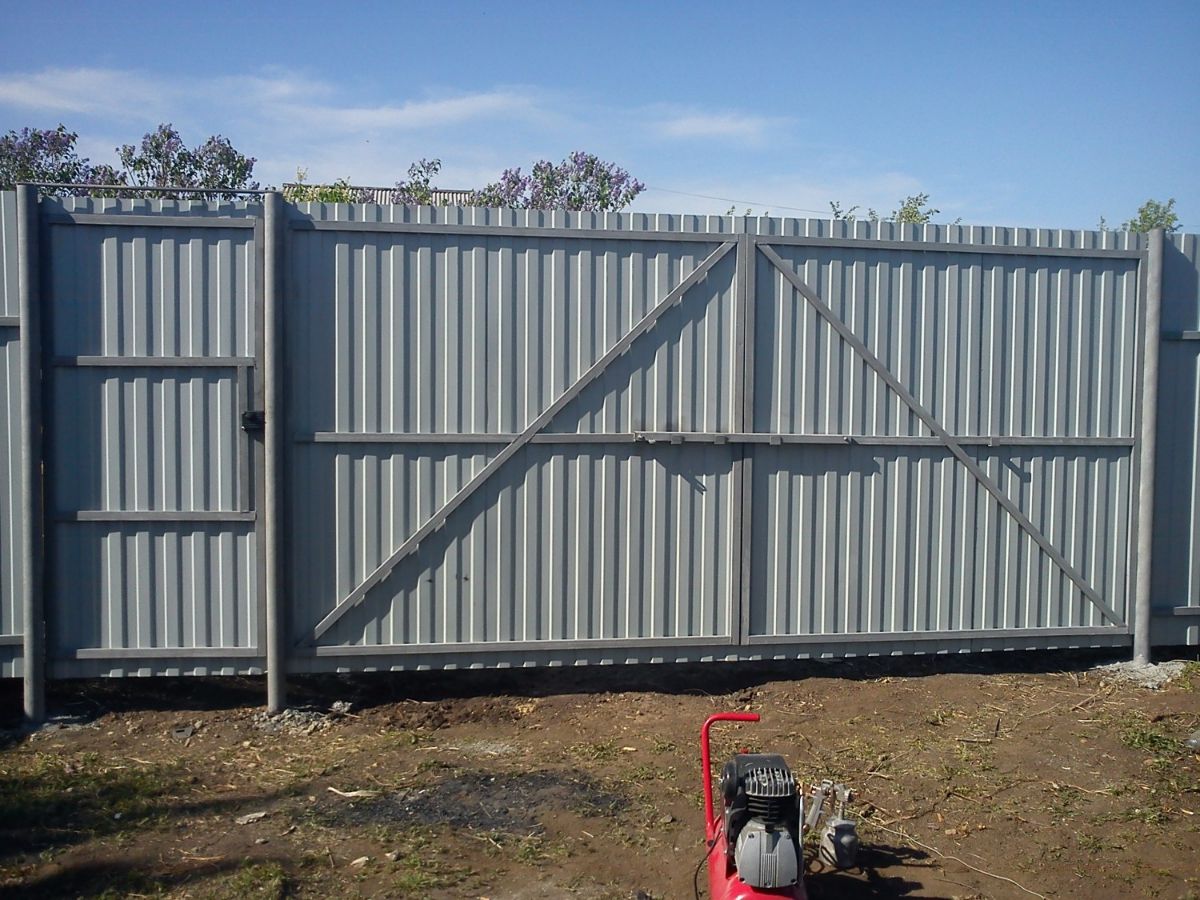

Металлический каркас для калитки и распашных ворот из металлопрофиля

Конструкцию грунтуют и прокрашивают в два слоя.

Навешивание створок на столбы перед обшивкой ворот и калитки профнастилом

Чтобы закрепить створки на столбах, необходимо сначала приварить нижнюю часть петли к закладной. Чтобы створки двигались плавно, выбирают усиленные механизмы с подшипниками. Как правило, для каждой створки достаточно двух петель.

Монтаж каркаса калитки на кирпичные столбы

Обшивка готового каркаса ворот и калитки металлопрофилем

При работе с металлопрофилем необходимо соблюдать аккуратность, так как его края способны прорезать пальцы. Действуют следующим образом:

листы размечают по размерам, вырезают детали;
зачищают края от заусениц;
крепят на каркас саморезами внахлест, просверливая отверстия. При желании, можно сделать двухстороннюю обшивку, чтобы калитка и ворота выглядели эстетично и снаружи, и изнутри.

Монтаж металлопрофиля на готовый каркас ворот и калитки

Окантовку делают из П-образного профиля, на заклепках или тех же саморезах.

Фурнитура для калитки и ворот из профнастила

Чтобы пользоваться ими было удобно, необходимо позаботиться о качественной фурнитуре.

На калитки обязательно устанавливают ручки, дополняя их внутренними засовами или полноценными накладными замками.
Можно оснастить калитку доводчиком и глазком, если в ней нет окошка.

Калитка из профлиста с накладным замком

С внешней стороны устанавливают кнопку беспроводного звонка или домофона, который позволяет автоматически открывать вход, не выходя из дома. Современные системы позволяют видеть гостей, разговаривать с ними и даже вести запись в режиме реального времени.

Чтобы калитку невозможно было снять с петель, их приваривают навстречу друг другу, на расстоянии 25-30 см от верхнего и нижнего краев.

Легкие ворота из профнастила для дачи — монтаж своими руками — sdelayzabor.ru

Стальной профилированный лист – материал легкий и практичный, да и выглядит он презентабельно. Поэтому из профлиста многие домовладельцы строят дачные заборы, калитки и ворота. Подобные решения удачны своей простотой и приемлемой стоимостью, особенно если хозяин решит все работы выполнить собственноручно. Для этого нужны 3 вещи: желание, наличие инструментов и знание технологии строительства, о чем пойдет речь далее.

Ворота на дачу из профнастила

Определение размеров и конструкции ворот

Для изготовления створок своими руками первым делом нужно определиться с шириной проема. Она зависит от габаритов транспорта, въезжающего во двор. На этот счет есть такие рекомендации:

Минимальная ширина проезда для легкового автомобиля – 2,5—2,6 м.
Габарит грузового транспорта, в том числе импортного, не превышает 2,5 м. Исключение – крупногабаритная спецтехника (экскаваторы, бульдозеры, тракторы). Размер въезда для грузовиков должен быть не менее 3,5 м.
Если лицевое ограждение находится на узкой улочке или перекрестке, то автомобилю понадобится больше места для поворотного маневра и въездной проем надо увеличить на 0,5—1,5 м в зависимости от условий.
Не стремитесь без необходимости делать слишком большие ворота. Маленькие створки прослужат дольше, да и по цене обойдутся дешевле.
Высота открывающейся части принимается не меньше размера примыкающего забора.

Схема ворот и калитки из профнастила с двухсторонней обшивкой

Оптимальный вариант компоновки ворот – это 2 створки одинакового размера, открывающиеся внутрь двора. Калитка обособляется и делается рядом с въездом либо ставится отдельно, на некотором расстоянии. Если встроить входную дверь в одну из створок по гаражному способу, то срок службы сооружения сократится из-за постоянного раскачивания.

Конструктивно ворота для дачи, изготавливаемые своими руками из металлопроката и профнастила, состоят из следующих основных элементов:

опорная часть — столбы и фундаменты;
металлические каркасы створок;
полотна (внешняя обшивка), в данном случае – профлист.

Для их изготовления нужно подобрать стальной прокат оптимального сечения, чтобы обеспечить надежность сооружения и не переплатить за стройматериалы.

Какие материалы выбрать?

Существует много разновидностей металлопроката, пригодного для строительства ворот. Наиболее приемлемый вариант как с точки зрения надежности, так и цены изделий, — профильные трубы.

Разнообразие профильных труб из нержавеющей стали

Если ширина проема составляет 3,5 м, а высота ограждения – до 2,5 м, то с учетом веса профнастила на изготовление конструктивных элементов своими руками пойдет прокат такого сечения:

на столбы – профиль 100х80 мм (минимум), а лучше – 100х100 мм с толщиной стенки не менее 5 мм;
на каркас и раскосы – профильная труба 60х40 мм со стенкой 3 мм;
на козырьки опор – стальной лист толщиной 2 мм.

Отдельный вопрос – выбор марки и толщины профлиста для обшивки стальных каркасов своими руками, с подбором цвета затруднений у вас не возникнет. Маркировка этих изделий расшифровывается так:

Первая буква указывает на тип листа: С — стеновой, Н – кровельный, НС – универсальный.
Вторая цифра – это высота гребней профиля в миллиметрах.
Цифра через тире – модульная (полезная) ширина листа (в мм).
Длина и толщина изделий в маркировке не отражается.

Ворота принято обшивать стеновым листом с невысоким профилем марок С8 — С20. Модульная ширина большого значения не имеет, поскольку у всех производителей она примерно одинакова – 0,9—1,2 м. Подойдет и марка НС, но ее стоимость выше. Профлист для кровли с высокими гребнями покупать не стоит, он существенно дороже, да и не подходит по внешнему виду.

Выбор профнастила по толщине заключается в том, чтобы не купить слишком тонкий металл, который прогибается пальцем. На рынке встречаются изделия толщиной 0,3—0,35 мм, что абсолютно не приемлемо. Вас устроит толщина не менее 0,5 мм.

Порядок ведения работ

Сборка и монтаж ворот своими руками выполняется в несколько этапов:

определение точек установки столбов;
монтаж и бетонирование опор;
заготовка и резка металлопроката по размерам;
сборка каркасов створок;
крепление полотен из профлиста;
навешивание створок.

Если забор на даче строился раньше, чем ворота, то стойки для них уже готовы и первые 2 этапа выполнять не нужно. В противном случае надо тщательно вымерять и обозначить места, где планируется монтировать столбы. Дальнейшую технологию стоит рассмотреть подробнее.

Установка столбов

Монтаж опор для ворот своими руками производится в такой последовательности:

Нарезать трубы для столбов. Длина рассчитывается так: высота ограждения плюс нижний проем 30—50 мм плюс подземная часть, составляющая не менее 1/3 от общей длины.
Выкопать яму диаметром 30—40 см. Глубина принимается из расчета, что 1/3 часть стойки будет в земле, но не менее 1 м.
Дно ямы утрамбовать, засыпать 10 см щебня и снова уплотнить.
Вставить опору в яму, выровнять по вертикали в 2 плоскостях и зафиксировать. Перед этим для надежности производится анкеровка столба – приварка к поземной части подошвы и кусков арматуры.
Приготовить бетон марки М200 (к 1 части цемента М400 добавляется 2,5 части песка и 4,2 части щебня) и залить его в яму.

Нагружать опоры допускается после полного застывания бетона – спустя 28 дней, а за это время можно изготовить сами ворота и сделать их облицовку из профнастила. Если планируется калитку ставить вплотную к воротам, то вместо 2 стоек придется забетонировать 3.

Изготовление створок

Створки изготавливаются своими руками в виде стальных рам из профильных труб, свариваемых встык. Перед этим важно точно определить и нанести на чертеж размеры полотен, чтобы при открывании они не цеплялись за землю (зазор 3—5 см) и четко сходились между собой с минимальным зазором. Технология сборки такая:

Нарезать профильные трубы согласно размерам по чертежу.
Разложить заготовки на ровной площадке таким образом: рамка, горизонтальная перемычка посередине и 2 раскоса для жесткости – сверху и снизу.
Пользуясь угольником, соединить прихватками все детали каркаса, кроме раскосов. Горизонтальную перемычку прихватить в створе между вертикальными стойками и заподлицо и с ними.
Измерить 2 диагонали рамки. Если их длина разная, то раму нужно выровнять вручную, после чего прихватить раскосы.
Качественно проварить все швы и зачистить их болгаркой.
Приварить щеколды и закладные под установку замка.

Перед монтажом профлиста будущие ворота следует загрунтовать и окрасить в желаемый цвет. Пока краска высыхает, нужно своими руками порезать профнастил под габариты створок. При этом верх полотна можно сделать фигурным, используя электролобзик. Крепление к раме осуществляется саморезами либо самосверлящими винтами. Чтобы красиво выделить верхнюю границу полотна, на него следует надеть крашеный П-образный профиль из тонкого металла.

Окончательный монтаж ворот

Готовые створки с обшивкой из профлиста необходимо навесить на столбы, действуя вместе с помощником в такой последовательности:

Используя подставки и подпорки, установить створки вплотную к опорам, связав их между собой проволокой.
Выверить полотна по вертикали и убедиться в наличии зазоров снизу.
Сваркой прихватить петли к столбам и проверить, насколько хорошо открываются ворота. Убедиться, что при закрывании они не соприкасаются рамами и стоят на одном уровне.
Окончательно приварить петли своими руками, проверить работу створок еще раз.
Нанести на столбы и навесы 2 слоя краски, предварительно покрыв их грунтовкой ГФ-021.

Чтобы ворота на даче надежно запирались, нужно поставить на калитку замок и подогнать щеколды. Для ригелей замка можно вырезать отверстия прямо в профильной трубе, а для запирания щеколд забетонировать в землю круглые трубы. Более современный вариант – поставить автоматические электроприводы открывания створок.

определение размеров, советы по установке

Профнастил – недорогой, практичный и красивый материал, широко применяемый для создания ограждений и изготовления ворот и калиток. По способу открывания ворота из профлиста изготавливают распашными и откатными, более простым вариантом, доступным для изготовления своими руками, является первый. По типу расположения калитка может быть встроенной или отдельно стоящей.

Определение оптимальных размеров ворот из профлиста

Устанавливать распашные ворота можно только в том случае, если на участке есть территория для их свободного открывания. Ширину конструкции определяют по габаритам транспортного средства, для которого она предназначена. Она равна ширине автомобиля с зеркалами плюс дополнительно метр.

При устройстве ворот с отдельно стоящей калиткой устанавливают три опорных столба. Между опорами и каркасами ворот и калитки предусматривают зазор, величина которого определяется используемой фурнитурой. Оптимальные значения ширины проема для:

ворот – 4500-5000 мм;
калитки – 1200 мм.

При устройстве своими руками распашных ворот и калитки из профлиста предусматривают зазор между грунтом (асфальтом) и нижним краем конструкции, необходимый для ее эффективного функционирования в зимний период. В летний период этот зазор может закрываться декоративной планкой. Наиболее распространенная длина профнастила 2000 мм, хотя производители предлагают любой вариант (до 12 м) с дискретностью 50 мм. Высота конструкции может быть увеличена декоративными коваными или гнутыми элементами.

Как сделать ворота и калитку из профлиста своими руками?

Ворота могут иметь одну большую створку, но это крайне неудобный вариант, или состоять из двух створок, равных (реже – разных) по размеру. Двухстворчатые конструкции более дорогие, но более устойчивые к ветровым и другим нагрузкам.

Для изготовления прочных и надежных ворот из профлиста для дачи или дома изготавливают каркасы из квадратной или прямоугольной профильной трубы с усилением. Возможные варианты:

При небольшой ширине створок – до 1, 5 м – используют уголки (косынки или распорки, установленные в углах). Чем больше по размерам эти элементы, тем прочнее конструкция.
При значительных габаритах ворот внутри основного каркаса может устанавливаться дополнительная рама из профильной трубы меньшего сечения. Основная и вспомогательная рамы скрепляются точечной сваркой.
Поперечные или диагональные перемычки. Для калитки достаточно установить одну горизонтальную перемычку. Наиболее надежным способом усиления каркаса створки шириной более 1,5 м является установка 4-х перемычек, пересекающихся в центре – двух диагональных, горизонтальной и вертикальной.

Советы по самостоятельной установке ворот из профлиста

При изготовлении конструкции для резки профнастила в размер применяют ножницы по металлу, заусенцы убирают с помощью мелкой шкурки. Причины, по которым нельзя применять для этой цели углошлифовальные машинки или другой абразивный инструмент:

в месте резки происходит значительный разогрев стали, в результате чего сильно выгорают слои, защищающие поверхность от коррозии;
в области реза быстро развивается процесс коррозии, который распространяется на близлежащие поверхности;
искры разлетаются и портят поверхность материала.

Для создания разъемных соединений используют саморезы с прорезиненными шайбами и головками под цвет профнастила. Однако этот вариант мало подходит для дачных участков, поскольку в зимний период конструкцию могут демонтировать злоумышленники без ее повреждения. Поэтому более надежным способом является клепка, которая не позволит разобрать ограждение с сохранением его товарного вида.

Ворота и калитка из профнастила своими руками

Профилированный настил, сокращенно профнастил, имея второе равноценное название профлист, является рифленым листовым металлом, имеющим с обеих сторон защитные покрытия, обеспечивающее ему не только долговечность, но и очень красивый и привлекательный вид. Кроме того, работа с профнастилом, не требуется навыков жестянщика для сращивания листов, т.к. соединяется он совмещением волн профиля, аналогично укладке шифера, а силовой монтаж ведется по дну волны саморезами или вытяжными заклепками. Такая относительная простота монтажа и доступность материала сделали его настолько популярным, что не только крыши, но и большинство современных ограждений предпочитают делать из профнастила, все больше вытесняя трудоемкую древесину и тяжелый камень. Тема этой публикации ворота и калитка из профнастила своими руками, как неотъемлемый элемент вашего забора.

При всех достоинствах профнастила он не может быть несущим элементом, поэтому под створки ворот и калитку необходимо сделать металлический каркас, который, впоследствии, уже и предстоит обшивать металлом. Проще всего каркас сварить из металлической трубы прямоугольного сечения, как имеющей не большой вес и технологически удобный профиль. Заготавливаем вертикальные и горизонтальные элементы каркаса, обеспечивая при раскрое расчетные размеры и перпендикулярность торцевых кромок. Затем на любой горизонтальной плоскости выкладываем прямоугольный каркас из заготовок и прихватываем с внутренней стороны по углам сваркой. Прежде, чем окончательно сделать конструкцию неразборной, нужно проверить ее прямоугольность промером диагоналей и единую плоскость лицевой стороны, после чего провариваются все стыковые швы.

При большой ширине створок, более или около 2м, желательно усилить жесткость рамы не только диагональными стяжками, но и дополнительными вертикальными и горизонтальными стойками, помня, что тем короче расстояние между опорами, тем жестче конструкция. Прочность каркаса можно увеличить и выбором более крупного проката, соизмеряя металлоемкость и вес всей конструкции. Сварив каркасы ворот и калитки, устанавливаем опорные стойки.

Особенностью установки стоек является монтаж их на монолитный фундамент. Представьте, насколько поведет верх ворот при высоте в 2м, если земля просела на 2мм? Поэтому, если верх стоек еще можно связать съемной перемычкой, то низ должен иметь единую и жесткую обвязку, обеспечивающую монолитность опор и ворот, и калитки. Столбы выставляем не только вертикально, но и в одной плоскости, для чего натягивается шнурок и по верху, и по низу опор. Сваренные створки ворот и калитки сажаем на петли, так же ориентируясь по этим шнуркам, обеспечивая единую плоскость установки. После всех сварочных работ металл зачищается, обязательно грунтуется или полностью красится в планируемый цвет.

Завершающим этапом изготовления ворот c калиткой будет облицовка каркасов профнастилом, для чего створки можно вновь уложить на землю или вести монтаж непосредственно по месту. Не думаю, что у вас вызовет сложность закрутка саморезов или клепка, но ставить крепеж лучше по разметке, придавая симметрию и упорядоченность крепежу.

Не маловажным является обработка краев профлиста, т.к. любой заусенец, да и сам край листа острые. Самым простым является обработка торцов обычным напильником с последующей подкраской. Немногим сложнее, но эффективнее, будет гибка металла или крепление нащельников, но в любом случае острые края оставлять не следует. Крепим запоры и фурнитуру, обеспечивая плотность притвора.

Ворота из профнастила своими руками: конструкция, схемы, чертежи

В этот раз речь пойдёт о наиболее простом способе устройства въезда на участок. Ворота из профнастила могут быть как временным, так и постоянным решением. В любом случае нужно уметь правильно соорудить каркас, выполнить обшивку и навеску ворот. И мы расскажем вам, как это сделать.

Установка столбов под ворота

Представьте створку ворот, навешенную на столбе, как флаг с жёстким полотном. Здесь действует обычное правило рычага, точка опоры которого расположена близко к поверхности земли. При этом нагрузка на «флагшток» возрастает соразмерно с удалением от оси, то есть чем длиннее створка, тем сильнее будет выворачивать столб. Поэтому примем за правило, что подземная часть столба не должна быть меньше надземной, а если длина створки более чем в полтора раза больше высоты, разница этого расстояния добавляется к глубине заглубления.

Способ бетонирования опоры. 1. Опора — стальная труба. 2. Верхний блок фундамента с надземной частью. 3. Арматурный каркас. 4. Забутовка. 5. Нижний блок фундамента. 6. Арматурный каркас. 7. Песчаная подушка

В качестве столбов обычно используют круглые стальные трубы. Нельзя сказать, что это самый надёжный вариант, но для легковесных конструкций, коими ворота из профнастила и являются, он вполне уместен. Если ворота утяжелены, например, ковкой, следует позаботиться об усилении столба ребром жёсткости, приварив отрезок уголка с внешней стороны, где начинается каркас забора.

Проще всего использовать готовые стальные стойки для забора. В качестве опоры для ворот достаточно взять стойку на один или два размера больше

Более чем 99% своего жизненного срока ворота проводят в закрытом состоянии. Это значит, что смещение вектора силы при открывании учитывать не обязательно, а вот в плоскости ворот столбы для навески должны иметь максимальную жёсткость.

Лунки под столбы бурят шириной в 5–7 диаметров используемой трубы. На нижнем конце труб и на участке в 20–25 см сразу под поверхностью земли нужно предварительно сделать навивку 10 мм профильной арматуры для лучшего сцепления с бетоном. После на дно лунок нужно высыпать по ведру мелкого щебня и установить трубы, выровняв их в общей плоскости забора, используя шнуровку.

Сначала бетоном заливается только основание столба высотой около 40 см. Трубы тщательно выравниваются в общей плоскости и по высоте, в надземной части их временно укрепляют деревянными подпорками. На застывание бетона нужно отвести трое суток и обеспечить полную неподвижность столбов на этот период. После этого лунка засыпается щебнем до уровня в 35–40 см от поверхности, забутовка тщательно утрамбовывается.

Верхнюю часть столбов нужно заливать после предварительного расширения котлована до квадрата размерами 40х40 см и сооружения опалубки для надземной части высотой около 5 см. Учтите, что навешивать ворота можно только после набора бетоном максимальной прочности, то есть через 3–4 недели.

Каркас для ворот и калитки

Каркас для ворот должен отвечать двум главным требованиям:

1. Рамка должна иметь достаточную жёсткость, чтобы листы обшивки со временем не повело.

2. Каркас не должен быть излишне тяжёлым, чтобы не создавать дополнительную нагрузку на петли и столбы, а также экономно расходовать материал.

3. Суммарная длина створок должна быть на 100 мм меньше расстояния между столбами: по 40 мм на каждый навес и 20 мм между створками, чтобы ворота не заклинило от нагрева на солнце.

Конечно, для придания жёсткости каркас можно раскосить и так, мы же рекомендуем придерживаться рационального подхода. Важно, чтобы дополнительный вес от раскосов был сосредоточен как можно ближе к петлевой стороне створок.

Общая схема распашных ворот. 1. Фундамент опоры. 2. Забутовка опоры. 3. Опорная стойка. 4. Навесы. 5. Раскосы. 6. Рама створки. 7. Косынка для усиления углов рамы

Начнём с рамки: вырезаем из профильной трубы четыре сегмента (два точно по длине створки и два по высоте). Сразу ошкуриваем заготовки от ржавчины и снимаем остатки прокатной смазки преобразователем. Делаем подрезку краёв под 45°, выполняя скосы навстречу друг другу.

Разложите рамку на ровной плоскости. Признак правильности прямоугольника — равенство диагоналей, поэтому сопоставляйте их с допуском в 2–3 мм, при необходимости подтачивая края. Когда диагонали сверены, сделайте точечные прихватки во внутренних углах рамки, а затем сверьте ещё раз. Прихватите по одной точке на внешних углах и снова сверьте диагонали: от сварки металл ощутимо ведёт, иногда диагональ может потянуть до 10 мм. Если равенство соблюдено, проварите сплошные швы сперва на наружных углах, затем внутренних, и только потом по плоскости с обеих сторон.

Теперь рамку нужно правильно раскосить. Для начала добавьте одну горизонтальную перекладину точно посередине высоты — она нужна для крепления листов. Далее соедините верхний угол со стороны навесов с этой перекладиной, отступив на ней 2/3 длины створки.

От нижнего внешнего угла бросьте второй укос навстречу первому, чтобы точка крепления к перекладине находилась в 1/3 длины створки от навешенной стороны. В завершение изготовьте из листовой стали две косынки со стороной в 12–15 см и укрепите ими оставшиеся свободные углы.

Если в створке планируется калитка, добавьте вертикальную стойку в метре от стороны петель. Заполнение оставшейся части раскосами выполняется по тому же принципу. Калитка сваривается из трубы той же толщины, что и остальной каркас, а затем закрепляется внутри контура на обычных дверных петлях. Внутри неё добавлять раскосы не нужно, только одну горизонтальную перекладину.

Не забудьте просверлить в нижней части створки и в перекладине по одному отверстию с каждого края для слива воды. Не стоит рассчитывать на герметичность швов: вода неизбежно будет накапливаться внутри каркаса во время дождя, пока трубы в один прекрасный момент не раздует.

Навеска, примерка, подгонка

Навесить створки можно и в одиночку. Для этого надо сбить из бруса пару Т-образных подпорок, к которым ворота туго приматывают стальной проволокой. Регулировать по высоте их достаточно просто, надо лишь подбить стойку молотком выше или ниже, а затем слегка подтянуть скрутку.

Устанавливайте ворота таким образом, чтобы рамка имела зазор от уровня готового дворового покрытия от 10 до 15 см. Выравнивать створки нужно не строго по горизонтали, полезнее добиваться компромисса, чтобы зазоры со всех сторон были равномерно распределены.

Способ крепления петель зависит от направления открывания. Если ворота открываются внутрь, навесы рекомендуется приваривать в торец каркаса для большей устойчивости. При этом со столбом ворота соединяются короткими вставками из листовой стали, а точки подвешивания корректно закрываются выпуском обшивки по краям.

При открывании ворот наружу такое расположение приведёт к тому, что крайний лист обшивки замнётся. Навесы в этом случае рекомендуется приваривать к столбам, предварительно закрепив на них отрезки стального уголка, чтобы сместить точку навешивания от центра наружу и удобно приварить цилиндры навесов. Каркас в таком случае соединяется с петлями посредством коротких вставок из толстой полосы.

Как обшить ворота профнастилом

Перед тем как приступить к обшивке, нужно закрепить вертикальную щеколду для фиксации стационарной створки, установить замки и прочую фурнитуру. Затем каркасы створок нужно снять с петель, убрать окалину и остатки ржавчины, погрунтовать и дважды вскрыть краской, желательно тёмных тонов.

Нашивать листы рекомендуется при закрытых створках, натянув шнуровку по верхнему краю. Сперва ведётся обшивка стационарной створки, начиная от центра ворот. Положение листов — вертикальное, первый прикручивается заподлицо с каркасом. Со стороны петель крайний лист необходимо подрезать, выпустив его на нужное расстояние для маскировки петель. Учтите, что при открывании створок наружу петли будут видимыми, под них нужно сделать прямоугольные вырезы. Обрезные края рекомендуется завернуть вовнутрь, в том числе и на вырезах, а затем обработать антикором.

Зашивка подвижной створки ведётся таким образом, чтобы лист сдвигался на стационарную створку с образованием притвора и при этом ложился по волне. Если в створке имеется проём под калитку, листы нужно подрезать заподлицо, чтобы просвет был чистым. При этом обшивка калитки напускается на створку сверху, снизу и на стороне замка, а со стороны петель подворачивается на торец рамки каркаса и крепится мелкими саморезами по предварительно просверленным отверстиям.

Внизу под воротами должен сохраняться такой же вентиляционный зазор, который был предусмотрен по всему забору. При нашивке листы напускаются ниже каркаса и ориентируются обрезным краем вверх. После монтажа верхний край ворот накрывается защитным угловым профилем в цвет остальному покрытию, а снизу незаметно крепится легкая оцинкованная сетка.

http://www.rmnt.ru/ — сайт RMNT.ru

Калитка из профнастила своими руками: изготовление, установка

В некоторых случаях массивные ворота не нужны. Для основного или вспомогательного входа на участок бывает достаточно небольшой калитки: ее легко сделать своими руками из легкого, красивого и долговечного профнастила.

Преимущества профнастила для строительства калиток

– универсальный материал. Он востребован при строительстве сооружений, кровле, отделке, возведении заборов. С не меньшим успехом из него может быть сделана и калитка. Его основные достоинства:

профлист для забора имеет несколько слоев защиты от коррозии;
прост в монтаже;
легкие листы благодаря профилированию имеют хорошую жесткость;
широкий ассортимент цветов и форм волны;
долговечность (30-50 лет и более).

Из минусов можно назвать только недостаточную прочность при мощных ударах из-за небольшой толщины.

Для изготовления калитки из профлиста подойдет:

Подготовительный этап

Начало начал любых строительных работ – проектирование. На первом этапе определяются, какие габариты будет иметь калитка и ее конструкцией. Как правило, оптимальная ширина калитки – не более 1 метра (свыше – это уже ворота), а высота – максимум чуть выше роста человека – до 2 метров. На бумаге также прорисовывается, в какую сторону будет открываться дверца, где будут располагаться ручки, замок и другие элементы.

Возведение опорных стоек

В качестве стоек можно использовать как металлический профиль или трубу, так и столбы их кирпича, камня и других материалов. Поскольку вес полотна не очень высок, конструкция опор может быть и не слишком массивной. Дерево для опор применять не рекомендуется: оно менее долговечно, чем профнастил.

В зависимости от материала стоек разнятся и работы по их монтажу: устройству фундамента и возведению верхней части. Общее правило – обязателен контроль вертикальности по уровню.

Чаще всего опорные стойки предпочитают делать из металла. В этом случае глубина фундамента должна составлять 1-1,5 метра – это позволит избежать проседания и колебаний во время открывания и закрывания калитки. Установленные стойки заливаются раствором, им дают «устояться» 7-10 дней. И только после этого приступают к дальнейшим работам по монтажу.

Изготовление каркаса

Удобнее всего каркас для калитки изготовить из профилированной металлической трубы. Она легко нарезается на нужные размеры болгаркой и отлично поддается сварке.

Проектируя каркас, стоит помнить, что расстояние между полотном калитки из профнастила и покрытием должно составлять не менее 100 мм. Такой зазор необходим для нормального открывания в зимний период даже при образовании наледи или скоплении льда.

Профильные трубы режутся на размеры под углом 45 градусов. В дальнейшем по этим срезам стыкуются и свариваются между собой перпендикулярные элементы таким образом, чтобы получился замкнутый контур. При значительных габаритах иногда ввариваются дополнительные поперечины или диагональные элементы. Прочность конструкции можно повысить с помощью расположенных в углах металлических уголков.

При сварке каркаса нужно уделять повышенное внимание геометрии. Соблюдение горизонтальности и прямых углов позволит не только обеспечить требуемую жесткость конструкции, но и придать красивый (не раскосый) вид калитке.

В готовом каркасе по заранее определенному плану устанавливаются все дополнительные элементы: в первую очередь – навесы, а также пластины для крепления замка и дверной ручки.

По окончании сварочных работ необходимо зачистить места сварки, загрунтовать и окрасить каркас.

Крепеж профнастила

Монтаж листа (или листов) профнастила стандартен: с помощью саморезов или заклепок. Предпочтительней выбирать такие размеры листов, чтобы они совпадали с габаритами калитки. Если по тем или иным причинам часть листа придется обрезать, это лучше делать с помощью ручной ножовки: болгарка может повредить защитное покрытие. Место среза должно обязательно покрыто антикоррозийными средствами.

Поскольку калитка – достаточно легкая конструкция, проводить крепеж по ширине можно не на каждой волне, а через одну. По высоте обязателен крепеж не только к верхней и нижней части каркаса, но и к средней (или диагональной) перемычке.

В качестве навесов можно использовать как стандартные металлические петли, так и появившиеся относительно недавно полимерные навесы.

Калитка в сборе навешивается на опоры, после установки проверяется (и регулируется) легкость открывания, соблюдение нужных зазоров по сторонам, работа установленного до или после монтажа профнастила замка. При желании зазоры между стойками и полотном можно закрыть специальными планками – притворами.

Как сделать собачью калитку из картона

О собачьих изгородях пишем не в первый раз. Откровенно говоря, мы уже публиковали различные статьи на эту тему, такие как лучшие ворота для собак или 21 идея забора для собак для вашего двора. Поскольку нам очень нравится писать о них, сегодня мы хотели бы показать вам, как можно сделать картонную собачью калитку своими руками. Они становятся все более и более популярными, так почему бы вам тоже не попробовать?

Несмотря на то, что они не являются подходящим вариантом для удержания стаи питбулей, картонные ворота для собак могут содержать многих других собак.Хотите верьте, хотите нет, но разные собаки даже не будут пытаться пройти через ворота, если они не думают, что смогут их перепрыгнуть, поэтому для них не требуется прочность и долговечность стандартных собачьих ворот.

Изготовление собачьей калитки из картона

Если вы догадались, что изготовление картонных ворот из картона — не самый сложный проект в этой книге, вы будете правы. Сборка картонных ворот может занять меньше минуты после того, как вы соберете все необходимое. Тем не менее, если вы планируете украсить его оберточной бумагой, эта задача займет еще несколько минут вашего времени.

Необходимые предметы

Картонная коробка
Рулетка
Карандаш или маркер
Ножницы
Лента (или клей по вашему выбору)
Оберточная бумага (или полиэтиленовая пленка, мешки для мусора или обои)

Ступени

1. Первый шаг – с помощью измерительной ленты определить ширину дверного проема, в котором вы будете использовать ворота.

Кредиты изображения: Хосе Мануэль де Лаа с Pixabay

2. Затем, используя карандаш для разметки и ножницы для резки, отрегулируйте картонную коробку до нужной длины.

Авторы изображения: Jo Szczepanska на Unsplash

3. Поднимите ворота, чередуя створки внизу для большей устойчивости, а также заклейте створки сверху.

Кредиты изображений: Келли Макклинток на Unplash

4. Добавьте свои украшения. Это могут быть обои, подарочная упаковка, пластиковая упаковка, блестки, ленты и даже некоторые другие материалы для творчества, такие как рисунки вашего ребенка с изображением отпечатков лап вашего питомца.

Кредиты изображений: PublicDomainPictures с Pixabay

Как утеплить картон для наружного использования

Если вы решили сделать собачью калитку из картона, и теперь хотите использовать ее на улице, но не хотите, чтобы она намокла, есть пара хитростей, которые помогут вам быстро утеплить ее.

Первым шагом в защите от атмосферных воздействий является выбор водонепроницаемого материала, такого как полиэтиленовая пленка или жидкий герметик, и покрытие основных поверхностей ворот. Если вы используете полиэтиленовую пленку или алюминиевую фольгу, убедитесь, что на ней практически нет пузырей, прежде чем приклеивать ее клейкой лентой.

Если вы хотите пойти еще дальше, вы можете обклеить края коробки специальной водонепроницаемой лентой сверху вниз. Это уплотнение добавляет приятный штрих к вашему гидроизоляционному слою и помогает отталкивать воду.

Последнее слово о картонных собачьих воротах

Ворота для собак из картона быстро и легко построить, и они справятся с работой в крайнем случае. Тем не менее, они далеки от решения для блокировки дверных проемов от крупных домашних животных и гиперактивных прыгунов. Но если у вас есть щенки или, что еще лучше, взрослые собаки, которые хорошо слушаются, этого видимого барьера более чем достаточно, чтобы отбить у них охоту пытаться пройти через ворота. Если вы решите утеплить картонные ворота для наружного использования, вы сможете использовать их даже в дождь и моросящий дождь.

Сделайте свои собственные ворота для домашних животных!

Ворота для собак — незаменимая вещь в доме для четырехфутовых семей.

Ворота для собак

доступны в различных стилях: от пластиковых, устанавливаемых под давлением, до металлических.

Но некоторые владельцы выбирают путь «сделай сам» и делают ворота для собак дома.

Строительство собачьей калитки — это веселый и (относительно) простой способ сэкономить деньги, сделав что-то, что будет сочетаться с планировкой и стилем вашего дома. Тем не менее, это может быть не лучший вариант для каждой семьи собачьих.

В конце концов, строительство — это тяжелая работа, и не все конструкции собачьих ворот, сделанные своими руками, подходят для любой ситуации. Выбор того, который хорошо работает с вами и вашим псом, является обязательным условием успеха.

Читайте дальше, чтобы увидеть 12 наших любимых конструкций собачьих ворот своими руками и узнать больше о том, почему собачьи ворота важны. Мы также дадим несколько быстрых советов по безопасности и использованию собачьей калитки.

12 самодельных конструкций собачьих ворот

Теперь, когда вы знаете все веские причины, чтобы добавить собачью калитку в свой набор инструментов для ухода за собакой, посмотрите 12 потрясающих конструкций собачьей калитки, сделанных своими руками!

1. Раздвижная собачья калитка своими руками

Эти раздвижные собачьи ворота, сделанные своими руками, от YouTuber Matt Mecham представляют собой высококачественную сборку с удобным дизайном. В качестве настенных ворот это отличный выбор для областей, которые вы хотите ограничить в долгосрочной перспективе , а его высота хорошо подходит даже для большого деревянного дома .

Несмотря на то, что это впечатляющие собачьи ворота, для их постройки требуются некоторые столярные навыки . Решетчатая форма идеальна для альпинистов , но расстояние между ними позволяет маленьким собакам легко проскользнуть . Древесный материал также может быть заманчивым для любителей жевать.

Уровень навыка: Эксперт

Необходимые материалы:

Восемь деревянных деталей размером 1 дюйм x 4 фута
Одна деревянная деталь размером 3 дюйма x 2 фута
Одна деталь 1.5” x 2’ деревянная деталь
Одна 2” x 2’ деревянная деталь
Два набора петель
Защелка
Отделка деревом
Клей для дерева
Направляющие ящика

Настольная пила
Рулетка
Маркировочный карандаш
Шлифовальный станок или наждачная бумага
Дрель

Просто посмотрите видео ниже, чтобы увидеть этот проект от начала до конца!

2. Широкие ворота для домашних животных своими руками

Очень широкие и очень высокие, эти ворота для собак от Jennifer Maker идеально подходят для того, чтобы держать длинноногих собак в страхе .Хотя стандартная отдельно стоящая конструкция отлично подходит для переноски , ее также можно закрепить на стене, если установить комплект петель или аналогичное оборудование.

Движение складывания позволяет легко использовать эти ворота в тесных помещениях, избегая широкого поворота, характерного для некоторых ворот. Пластиковые материалы идеально подходят для собачек, которые любят грызть дерево, хотя решетчатая конструкция не идеальна для лазания по собакам .

Уровень навыка: Средний

Необходимые материалы:

Одна пластиковая решетчатая панель размером 4’ x 8’
Шесть 8’ заглушек для решетки
60 решетчатых или ⅜ дюймовых винтов
Девять 3-дюймовых петель
Две защелки для раздвижных дверей

Настольная или ручная пила
Отвертка или дрель
Рулетка

3.

Современные собачьи ворота своими руками

Современная интерпретация классических собачьих ворот. Эти ворота, сделанные своими руками, от YouTuber Crafted Workshop выигрывают в отделе стиля. Это прочный выбор, который отлично подходит как для больших, так и для маленьких собак , без широких зазоров, которые можно увидеть на некоторых барьерах с вертикальными планками . Благодаря своей настенной конструкции он идеально подходит для блокировки лестниц.

Тем не менее, его горизонтальные планки, безусловно, привлекают внимание, но они не идеальны, если ваш щенок альпинист .Другой потенциальной проблемой является его деревянная конструкция, которую некоторые любители или могут счесть невозможным жевать.

Это сверхпрочные ворота, требующие серьезных строительных навыков , так что новички могут захотеть продолжить поиски.

Уровень навыка: Эксперт

Необходимые материалы:

Один деревянный брусок 4 x 4 фута
Двадцать деревянных брусков 1 x 2 фута
Один деревянный брусок 2 x 2 фута
Клей для дерева
Шурупы для конструкции
Одна упаковка 1 ¼ саморезы для стены
4 — монтажные петли
Комплект защелок
Наполнитель для дерева
Краска или морилка на ваш выбор

Необходимые инструменты:

Торцовочная пила
Настольная пила
Шлифовальный станок или наждачная бумага
Рулетка
Дрель
Инструмент для придания квадратной формы

Вы можете увидеть, как дизайнер строит эти ворота своими руками в видео ниже: 9003

https://www. youtube.com/watch?v=WDTRswDGb8U

4. Ворота из ПВХ

ПВХ

— отличный материал для этой собачьей калитки, сделанной своими руками от eHow. ПВХ не так привлекателен для собак, которые любят жевать , как дерево, и он достаточно прочен для повседневного использования .

Лучше всего то, что это бюджетный материал, оставляющий место в вашем бюджете для более важных вещей, таких как угощения.

Напорная конструкция идеально подходит для использования в доме , но это ворота не для использования вокруг лестниц или других опасностей .

По сравнению с другими проектами, эти ворота легко собрать, хотя для правильной установки потребуются некоторые навыки мастера. Хотя конструкция проста, она не такая прочная и привлекательная, как другие варианты «сделай сам» из нашего списка, а кабельные стяжки представляют потенциальную опасность удушья или проглатывания.

Уровень навыка: Средний

Необходимые материалы:
