Как сделать шашлычницу своими руками: чертежи, инструкция, рекомендации + фото готовых идей

С чего начать строительство?

Подумайте, в каком месте хотите построить мангал. Лучше для этого выбрать зону отдыха.

Нужно позаботиться о том, чтобы обеспечить защиту от непогоды. Самодельный очаг можно установить в дачную беседку, под навесом или в частично открытую веранду.

Мастера часто берутся за решение сложной задачи, как сделать мангал в виде многофункциональной печи.

Показатели средних размеров: ширина – 1,6 м; высота – 1,6 м; глубина – 0,8 м. Для многофункциональной печи требуется сделать основание, примером которого может служить ленточный фундамент.

Сложную конструкцию мастер обычно дополняет различными функциональными надстройками:

• Ниши. Их удобно использовать, чтобы хранить шампуры и другую посуду.
• Выемки. В них складывают дрова, чтобы они подсохли возле очага.
• Раковина. Ее устанавливают, когда имеется реальная возможность подвести коммуникации. В ней удобно мыть руки или посуду.

Неподалеку от очага ставят стол со скамейками. Хозяин волен выбирать мебель из бюджетных или дорогостоящих вариантов в зависимости от своих финансовых возможностей и вкусовых предпочтений.

Чертежи мангала помогут грамотно создать проект. Ведь необходимо учитывать не только техническую сторону вопроса, но и эстетическую составляющую.

Если взглянуть на фото мангала, то он должен быть центральным элементом композиции. При этом важно, чтобы все окружающие предметы сочетались.

Строительство мангала из кирпича

Конструкция предполагает возведение прочного фундамента. Его делают из песка, гравия, цемента и огнеупорных кирпичей. Кроме строительных инструментов мастеру понадобится дрель со специальной насадкой или бетономешалка, чтобы готовить раствор.

Нужно приготовить арматурные прутки с армирующей сеткой, а также металлические уголки с метизами. Мастер заранее заготавливает материал для создания обрешетки.

Важно правильно рассчитать общий вес будущей конструкции, чтобы построить надежное основание. Если придерживаться габаритов мангала, указанных выше, фундамент закладывают на глубину 0,5-0,6 м.

Поэтапное возведение

Намечают место строительства и выполняют разметку. После этого создают котлован с шириной 0,6 м и длиной 1,6 м.

На глубину 0,6 м убирают верхний слой грунта.

Делают подушку из песка. Ее толщина не должна быть меньше 10 см. Подушку необходимо тщательно утрамбовать. По периметру ямы ставят опалубку.

Следующий этап – вязка арматуры. Металлические прутки соединяются между собой в виде решетки и опускаются на дно котлована.

Обратите внимание!

Делают цементный раствор и заливают его в опалубку. Его необходимо прокалывать металлическим прутом, чтобы внутри не осталось воздуха.

Для приготовления цементной смеси подходит марка 150 и 200. В раствор добавляют также щебень с песком. Пропорциональное соотношение цемента, песка и щебня – 1:3:5. Для раствора понадобится также вода – 1 или 2 ведра в зависимости от того, насколько увлажнен песок.

Утрамбованный раствор разглаживают и выравнивают. Под кирпичи нужно сделать ровное основание.

Для гидроизоляции применяют рубероид и специальные мастики.

Как только фундамент затвердеет, можно начинать делать кладку.

Нюансы, о которых следует знать мастеру

Печной кирпич отличается прекрасной огнеупорностью, однако на морозе он может стать хрупким. Поэтому беседка с мангалом из кирпича – это лучший вариант.

Обратите внимание!

Перед началом строительных работ материал замачивают в воде. Кирпичи способны вбирать в себя жидкость, что может негативно повлиять на эксплуатационные характеристики раствора.

Сама смесь готовится из других компонентов и отличается по консистенции. Его делают из цемента, песка и гашеной извести в соотношении 1:3:1.

Кладку начинают выполнять с углов. Длина задней стенки составляет 3 кирпича, а по бокам 2,5 кирпича. Ширина должна быть не менее 1,5 кирпича. В процессе кладки мастер аккуратно постукивает киянкой по поверхности кирпича, чтобы вплотную подогнать его к соседнему.

Металлическая конструкция

Мангал из металла сможет сделать тот умелец, который умеет обращаться со сварочным аппаратом. Мастеру понадобится листовое железо, металлические уголки или куски арматуры, поддон с решеткой одних и тех же размеров и маркер с рулеткой.

Конструкция представляет собой глубокую жаровню на ножках-опорах. При желании хозяин может мангал снабдить коптильней, тогда у домочадцев всегда будет возможность полакомиться деликатесами натурального копчения.

Обратите внимание!

Бывалые мастера могут попробовать свои силы в изготовлении самодельного барбекю. Из двух соединенных баллонов они создают мангал-коптильню. Мастеру пригодится умение работать болгаркой и дрелью.

Дымоход делают из трубы, а подставки, ручки и ножки – из металла. Нужно приготовить шарниры, гайки с болтами, специальную эмаль и фитиль. Мангал из баллона можно декорировать на свое усмотрение.

Главное в этом деле – творческий подход.

Фото мангала своими руками

как сделать своими руками, стационарные варианты для дома из кирпича и портативная складная для пикников, пошаговое руководство, отзывы владельцев

Чтобы приготовить мясо на огне, многие люди используют готовые металлические мангалы. Но такое изделие может довольно быстро испортиться. Предотвратить это легко, достаточно сделать шашлычницу самостоятельно.

Особенности

Это понятие пришло к нам с Кавказа. Если углубиться в историю возникновения устройства, можно заметить, что изобретение мангала приписывают США. Однако есть масса археологических источников со времен Древнего Востока, указывающих на то, это восточный термин. Примерное его значение – округлая медная жаровня. Они обычно имели крышки и ручки для переноски. Изготавливая шашлычницу своими руками, следует помнить о ряде особенностей, касающихся техники безопасности и других важных аспектов.

Для начала рассмотрим особенности и преимущества мангала с крышей. Он дает возможность применять его в любую погоду, что очень актуально для местности с непредсказуемыми и переменчивыми условиями. Такое изделие может быть как стационарным, так и переносным.

Около такого большого мангала с защитой от непогоды вы всегда сможете согреться, что является весьма немаловажным фактором. Не следует забывать и о том, что располагать шашлычницу необходимо вдали от жилого дома, растений и легко возгорающихся материалов. Для этого местность в зоне установки мангала очищают от растений, землю вокруг можно выложить тротуарной плиткой и обнести небольшой металлической оградой.

Какие бывают?

Следует сказать, что готовить мясо на открытом огне намного вкусней и полезней, чем на обычной плите.

Для начала разберемся с общей классификацией разнообразных шашлычниц и составим их краткое описание.

• Мангал – это металлическая коробка с высокими стенками, на которые устанавливают шампуры или решетку. Под последней обычно находится подставка для подогрева, в которую сыпется уголь и зола. Изделие крепится на металлические ножки и легко разбирается.
• Гриль – от первого отличается круглой формой и стационарной решеткой с крышкой. В нем запекают продукты. Бывает электрическим.
• Барбекю – усложненный вариант предыдущей модели. Кроме решетки и шампуров, в нем применяют также вертел. Его обычно ставят на участке.

• Шашлычница – удобная утварь для приготовления мяса. Может быть электрической и использоваться в закрытом помещении.
• Коптильня – металлический ящик с крышкой, дно которого покрывают опилки. При их нагреве образуется дым, дающий продуктам специфический аромат.

Следует отметить, что шашлычницы для дачи и дома бывают как профессиональные, так и любительские, сделанные на скорую руку. Среди самодельных вариантов можно отметить конструкции из металлической жестяной банки, из бочки или даже из садовой тачки.

Устройства для приготовления мяса делятся на переносные, передвижные и стационарные. Более профессиональные шалычницы делаются из кирпича, нового или б/у. Такие модели отлично подходит для беседки.

Одной из разновидностей мангала является электрошашлычница. Электрическая шашлычница – это устройство, применяемое для термической обработки мяса. Из-за наличия вращающегося механизма мясо равномерно прожаривается. По способу расположения шампуров такие шашлычницы бывают горизонтальные и вертикальные.

Одним из критериев для выбора шашлычницы является ее мобильность. Данный прибор для приготовления мяса может быть как стационарным, так и портативным или переносным.

Стационарный мангал популярен на загородных участках. Из обычной шашлычницы в этом случае можно сделать настоящее произведение искусства с коваными элементами.

Переносной мангал часто используется в поездках на природу. Такая складная конструкция весьма мобильна, но в то же время обладает и своими недостатками. А именно на ней невозможно в короткое время приготовить большое количество еды.

Если вам необходим мангал для квартиры, и вы собираетесь приготовлять мясо на балконе, то в этом случае хорошо подойдет небольшой и складной вариант.

Что касается барбекю, то они также делятся на передвижные и стационарные. Встречаются еще и газовые барбекю, которые по большей части используются в местах общепита.

Размеры и формы

Габариты и дизайн шашлычницы могут сильно различаться в зависимости от того, для чего и где она необходима. По размерам она может быть мини, средней или большой. Все зависит от назначения и расположения. Основной формой мангала для приготовления мяса является прямоугольная. Но всегда можно придумать и что-то поинтереснее. Из разнообразных подручных материалов, будь то старая тележка или металлическая бочка, получится уникального вида творение.

Рейтинг производителей

Необходимо подчеркнуть, что по отзывам покупателей электрическая шашлычница вертикального исполнения это весьма удобно и быстро, если вы хотите приготовить мясо быстро и для большой компании у себя дома. Однако для выезда на природу лучше всего подойдет обычный мангал.

Если проанализировать рейтинг производителей электрошашлычниц по соотношению цена и качество, то можно составить следующий список:

1. Kitfort KT-1405;
2. Maxwell MW-1990 ST;
3. Smile GB 3313;
4. Kitfort KT-1402.

Как выбрать?

При выборе шашлычницы необходимо исходить из того, для каких целей она вам необходима и где именно вы будете чаще всего ее использовать. Также следует определиться с соотношением критериев цена и качество. Не всегда самая качественная и лучшая шашлычница будет стоить дороже всех остальных.

При выборе мангала следует понять, из какого металла он сделан. Если у данной модели ножки из алюминия, то такой мангал будет ненадежен. Ведь неустойчивый мангал опасен.

При этом для переносной шашлычницы лучше всего выбирать в качестве материала нержавеющую сталь. Толщина стали – 1–1,5 мм. Иначе в другом мангале вы не сможете полноценно приготовить жареное мясо. К тому же от толщины стенок зависит срок службы устройства.

Как изготовить самостоятельно?

Если вы решили сделать мангал самостоятельно, то следует обратить внимание на ряд аспектов: глубина, отверстия для воздуха, размеры мангала и выемки для шампуров.

Глубина мангала позволяет определить нужное количество жара для мяса и расположить его на необходимой высоте. Отверстия для воздуха определяют его постоянный приток, который позволяет сохранить жар на заданном уровне.

В первую очередь подготавливаются чертежи. Затем следует выбрать тип конструкции. После всего вышеперечисленного определяются с выбором строительного материала.

— Выбор материала

При изготовлении шашлычницы своими руками обычно применяют жаропрочный кирпич, который является более распространенным строительным материалом. Кирпичные шашлычницы также могут покрываться сверху керамической плиткой. Также при необходимости могут использовать глиняный раствор, который в разы снижает потребление цемента.

При сооружении кирпичной шашлычницы вам также понадобятся такие строительные сыпучие материалы, как цемент, песок, глина, средней щебень, доски и арматурные прутья.

— Инструменты и комплектующие

При изготовлении вы наверняка будете использовать следующие инструменты: колосники, линейка и рулетка, лопата штыковая, шпатель и кельма, бетономешалка, сито для просеивания песка, строительный уровень, лопата, а также емкость для смешивания строительного раствора. Необходим будет также резиновый молоток и бечевка.

Следует отметить, что если вы будете использовать электрошашлычницу, то основным комплектующим элементом при выборе будет являться нагревательный элемент внутри нее, который и будет определять качество приготовления мяса.

— Разработка чертежей

На стадии расчетов и построения схемы можно обратиться к готовым вариантам или попробовать изготовить самостоятельно. При этом не стоит забывать о нормах пожарной безопасности.

— Процесс строительства

При строительстве следует обратить внимание на вид кирпича. Затем пошагово начинаем выполнять все необходимые предписания.

Шашлычница устанавливается на фундамент. Для этого необходимо вырыть котлован глубиной в два штыка лопаты, расчистив предварительно площадку. Затем вбивают колышки и натягивают веревку. Дно засыпают песком и щебнем, которые затем утрамбовывают. С помощью досок необходимо построить опалубку.

Затем начинают делать кирпичную основу для будущей шашлычницы. Также необходимо выбрать место, учитывая факторов: отдалённость от разнообразных построек и растений, наличие недалеко источника воды.

Советы по эксплуатации

Территорию вокруг мангала рекомендуется обустроить для комфортного времяпровождения. Для этого место вокруг шашлычницы можно выложить плиткой, соорудить беседку, лавочки и тому подобное.

Для удобной эксплуатации шашлычницы в низ укладывают выдвижные огнеупорные листы, на которые будет сыпаться зола и сажа.

Немного сил, умений и времени позволят сделать свою шашлычницу для дома или дачи, которая будет приносить вам удовольствие летом и зимой. И если на вашем участке будет это сооружение, то в вашем доме появится уютный уголок для отличного времяпрепровождения.

О том, как сделать шашлычницу своими руками, смотрите в видео ниже.

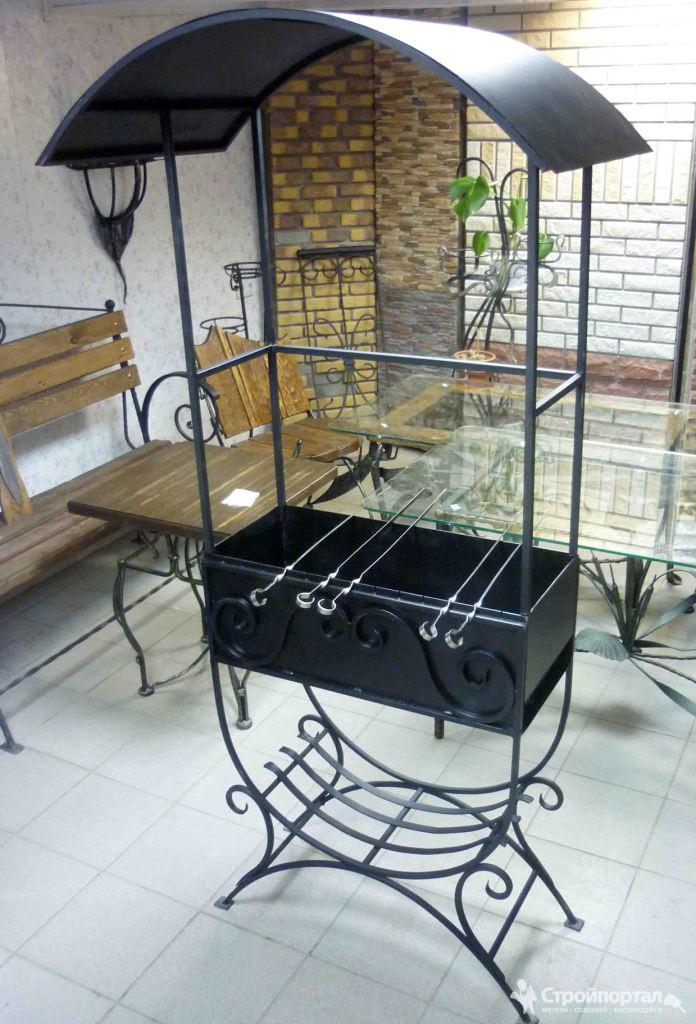

Как сделать шашлычницу своими руками из металла с крышей

размеры и чертежи, пошаговая инструкция изготовления, как сварить самому

Шашлычных дел мастера могут приготовить это блюдо даже посреди глухого леса без единого приспособления для этого. Но все же гораздо приятнее и удобнее использовать для приготовления пищи на природе надежные, проверенные и прочные устройства. Но чаще всего этот процесс происходит с участием мангалов.

Особенности

Самым распространенным шашлычным приспособлением является металлический мангал.

Вот в чем его основные преимущества.

• Простота. Чаще всего мангал представляет собой короб с ножками, внутрь которого засыпаются дрова или угли, разводится огонь, а сверху кладутся шампура с мясом или решетка с овощами.
• Мобильность. Некоторые металлические модели могут использоваться где угодно: на грунте, на бетонной площадке, на терассе и даже на песчаном пляже.
• Функциональность. Даже самые простые изобретения можно украсить витиеватой ковкой, которая может служить дополнительными крючками для подвешивания шампуров или сетки. Можно соорудить конструкцию с крышей или с дополнительными полочками.

• Безопасность. Металл не горит, не плавится и не создает очагов возгорания. И это большой плюс.
• Экономичность. Даже при отсутствии необходимого материала и желания изготовить мангал из металла самостоятельно вы потратите на его приобретение небольшое количество денежных средств.

К минусам же можно отнести не всегда эстетичный внешний вид и недолговечность некоторых моделей. Однако все эти нюансы устраняются и регулируются индивидуально под каждого пользователя и под каждый случай.

Уникальная особенность металлических мангалов заключается в том, что их можно с легкостью сделать самостоятельно.

Для этого не нужно иметь каких-либо особых знаний или навыков. Необходимо лишь определиться с моделью и материалами, прислушаться к советам профессионалов или просто людей сведущих, а также быть уверенным в том, что ваш замысел реализуется на все 100.

Устройство и принцип работы

Начиная рассматривать устройство снизу вверх, обязательно нужно обратить внимание на ножки. Как правило, это четыре металлических уголка, заостренных книзу, чтобы их можно было воткнуть в землю. Высота этого элемента подбирается индивидуально, если изделие изготавливается на заказ. В строительных и садоводческих же магазинах вам, скорее всего, попадутся стандартные универсальные модели длинной от 80 до 120 см. В качестве этого элемента иногда выбираются металлические арматурные пруты, некоторые умельцы прибегают к кованому исполнению основания мангала.

Встречаются и уникальные самодельные конструкции, установленные на нижнюю железную часть швейных машинок, непригодных к использованию столиков и прочее. В ход идет практически все, что устойчиво держится на любой поверхности и способно выдержать массу металлического короба и его содержимого в процессе приготовления пищи на огне.

Стальной короб, который состоит из четырех боковин и днища, представляет основу мангальной конструкции. Зачастую нижнюю часть этой коробки делают усиленной, чтобы увеличить срок эксплуатации всего сооружения. Боковые стенки обязательно перфорируют, чтобы жар не скапливался в одном месте и происходила циркуляция воздуха. Таким образом, создается своеобразное поддувало, как в печках.

На верхних краях длинных сторон металлического короба делаются углубления, в которые потом очень удобно вкладываются шампура. Это позволяет минимизировать движение мини-вертелов по металлу.

Принцип работы таких мангалов известен каждому. На дно металлического короба выкладываются угли или поленья дров, разжигается костер. Когда огонь поутихнет, а в мангале останутся только угольки, зола и жар от них, на конструкцию стройными рядами выкладываются шампура с заранее подготовленным мясом или овощами. Жар в очаге поддерживается подручными средствами, которые создают мощный поток воздуха внутрь конструкции, но не разводят заново огонь на пепелище.

Виды конструкций

Что же касается различных конструкций, которые предполагают комфортное приготовление шашлыка, то здесь следует разобраться вначале с основными видами металлических мангалов.

Всего их четыре вида.

• Одноразовый. Мангал на скорую руку. В ход идет все, что можно найти поблизости – от жестяных банок до двух П-образных металлических профилей.
• Стационарный. Вторая ступень в эволюции металлических мангалов. Простой, экономичный, устойчивый. Можно использовать как на открытом воздухе, так и под навесом. При необходимости можно дополнить крышей, вытяжкой (или даже дымоходом), подставкой для кастрюль и двойным дном.

• Разборный. Отличается от стационарного способом крепления элементов мангала друг к другу. В первом все места соединений точечно свариваются. Во втором прикручиваются металлическими болтами или шарнирами, что и позволяет его разобрать на время, когда он не будет использоваться.
• Складной. Оригинальные модели мобильных мангалов из металла, которые очень удобно хранить прямо в багажнике автомобиля на случай внезапного выезда на природу. Они представляют собой чемоданчики, внутрь которых можно сложить шампуры и ножки раскладной металлической конструкции.

Каждая из модификаций имеет как положительные стороны, так и недостатки. Изготавливая металлический мангал своими руками, вы берете на себя ответственность за его дизайн и эксплуатацию. И это вам на руку.

Решившись на этот ответственный шаг, вы можете запланировать наличие коптильни или решетки для барбекю.

Некоторые проекты включают в общую конструкцию мангала еще и крышку. Накрыв шашлычницу, вы можете добиться скорейшего приготовления своего блюда и быть уверенным, что все самые ценные и полезные свойства и витамины сохранятся в нем.

Чтобы внутри металлического короба мангала происходила правильная циркуляция воздуха, прорези, именуемые поддувалом, лучше делать внизу боковин конструкции. В днище проделываются специальные отверстия диаметром 10-12 мм, чтобы кислород, входящий в эти отверстия, перегорал, обогащая тем самым мясо над огнем.

Для ножек мангалов иногда с легкостью используются металлические пруты или даже трубы. Главное, правильно обрезать, сварить или скрепить с основной конструкцией.

Народные умельцы делают металлические мангалы практически из воздуха.

Так, бывают варианты из бочки, газового баллона и даже из барабана стиральной машинки-автомат.

Чертежи и размеры

Прежде чем приступить к производственному процессу, стоит определиться с моделью, размерами, материалом. Следующим этапом будет создание небольшого, но правильного плана-проекта, в котором нужно отобразить все нюансы и необходимые цифры. На эскизе нужно схематично изобразить будущую конструкцию.

Рассмотрим основные составляющие и инструменты, которые понадобятся для работы.

• Лист металла либо его кусочки. Толщина материала, по рекомендациям профессионалов, колеблется от 3 до 5-7 мм. Конечно, чем этот показатель больше, тем дольше будет и срок эксплуатации самой металлической конструкции. Удобно в этом случае производить изготовление конструкции сборного типа, когда днище можно сделать поплотнее, а стенки – потоньше.
• Металлические уголки или профильные трубы. Первые подойдут как для устройства ножек мангала, так и для усиления тонкостенных боков короба. Трубы же годятся только для создания двух пар ног, на которых вся конструкция будет стоять.

• Болгарка с дисками по металлу.
• Дрель для просверливания вентиляционных отверстий или отверстий под крепления.
• Сварочный аппарат, если вы решили изготовить стационарный мангал из одного или нескольких листов металла.

Основные размеры стандартного стационарного мангала из металла указаны на схеме. Но чтобы сделать свои измерения, нужно понимать, почему выбраны именно такие цифры. Ширина короба всегда ориентирована на длину шампуров за минусом 8-10 см. В среднем, это будет где-то около 30 см.

Длина зависит от количества шампуров, которые одновременно будут задействованы в приготовлении шашлыков. Здесь учитывается также и расстояние от одного полуфабриката до другого, ведь они не должны плотно прилегать друг к другу. Так, за основу берется цифра – 10 см на один нанизанный шампур.

Глубина металлического короба мангала рассчитывается четко и имеет параметры 20-25 см. Этого расстояния достаточно для того, чтобы поджарить мясо, но не сжечь его. Если глубину сделать больше 25 см, увеличится расход топлива и время приготовления шашлыка.

Существуют также оригинальные мини-модели, все размеры которых придется урезать, в зависимости от уменьшения самого макета.

Они, как правило, имеют коротенькие ножки и располагаются близко к земле. Но даже такие конструкции выглядят красиво и практично благодаря системному и внимательному подходу к изготовлению и сборке.

Пошаговая инструкция изготовления

Стоит разобраться в поэтапном процессе создания стационарных металлических мангалов своими руками.

Первый шаг – разметка. На цельном листе металла расчерчиваем силуэт будущей конструкции в разобранном состоянии. У вас должен получится крест.

Вторым этапом вырезаем при помощи болгарки начерченную фигуру. Далее вам понадобится согнуть все стороны и сварить их между собой. Короб готов.

Затем сверлим отверстия в днище для воздуха и прорезаем поддувала в стенках короба. Здесь также важно соблюдать определенную систему. Дырочки обязательно должны быть примерно на одинаковом расстоянии друг от друга и от краев короба. Ориентировочно – около 60 мм в одном ряду.

Учитывая, что отверстия располагаются в шахматном порядке, то расстояние от нижнего до верхнего – всего 30 мм. Это необходимо для того, чтобы кислород входил в мангал равномерно.

Следующим шагом является нарезание пазов для устойчивой фиксации шампуров на мангале. Располагаются эти «зубчики» в верхней стороне длинных боковин конструкции. Изготовление и крепеж ножек планируется произвести в последнюю очередь.

Стационарный металлический мангал готов. Можно приделать к нему дополнительные ручки (для удобства перемещения с места на место), крючки, решетки и даже колесики для транспортировки.

Разборный железный мангал для дачи сделать самому можно.

Вся работа осуществляется в четыре этапа.

1. Разметка и вырезание стенок и днища. Все элементы необходимо расчертить с учетом припуска на загибаемые швы.
2. Проделываем поддувала и воздуховоды в стенах и днище.
3. На припусках, оставленных при разрезании элементов, делаются отверстия для крепления их друг к другу.
4. Ножки также будут крепиться без помощи сварки. Здесь подойдет металлический уголок, который прикрутится к коробу огнеупорными шурупами или саморезами. Также отличной идеей будет использование трубок, на которых необходимо сделать резьбу, а к конструкции приварить болты и вкрутить в них трубки-ножки.

Самодельный разборный мангал из железа можно использовать по назначению сразу же после завершения всех работ.

После приготовления пищи его легко сложить и убрать в сарай или гараж. Он не займет много места и не будет мешаться.

Походный «чемоданчик» также легко изготавливается в домашних условиях. Для этого необходимо выполнить чертеж на металлическом листе, где к каждой стороне добавляется по 4 см. На длинных сторонах делаются отверстия. Днище и стенки скрепляются между собой дверными навесами. Ко дну привариваются болты для крепления ножек. Дополняем конструкцию крючком с петлей, чтобы мангал сам не разложился. Привариваем к боку ручку, чтобы удобно носить металлический «чемоданчик», даже если вы едете на природу на общественном транспорте.

Изготовить оригинальную шашлычницу из подручных материалов проще простого. Самыми популярными проектами на сегодня признаны мангал из металлической бочки, из газового баллона и барабана стиральной машинки.

Конструкция из бочки может сочетать в себе сразу две функции: шашлычница и коптильня.

Существует как минимум три способа ее изготовления. При первом бочка кладется на бок, верхняя ее часть вырезается, оставляя торцы целыми. Вырезанная крышка крепится к основному телу будущего мангала обычными дверными навесами. К торцам бочки привариваются ножки, например, металлические пруты. У линии срезов верхней части сварочным аппаратом прикрепляются уголки, на которых делаются зазубрины для фиксации шампуров.

Второй вариант обрезки бочки заключается в разделении ее на две части. Выставив основу мангала на ровную поверхность, делаем вертикальный разрез от верхнего торца до нижнего. Процентное соотношение частей может быть разным: от 30/70 до 50/50. Но нижняя должна быть больше или равняться верхней. Далее весь процесс происходит идентично.

Сделать идеальную коптильню также несложно. Но для этого понадобится уже две бочки. Одна станет тумбой-основой для коптильни, внутри которой будет разводиться костер. Вторая разрежется на две части горизонтально и станет самим агрегатом для копчения. На днище этой бочки необходимо уложить опилки. Крышка на протяжении всего процесса должна находиться в закрытом положении.

Изготовление металлического мангала из б/у газового баллона схематично очень похожа на такой же процесс у бочки.

Основным нюансом, на который следует обратить внимание, является подготовка использованной емкости к работе.

Баллон должен быть не менее 50 л в объеме, чтобы мангал получился добротным. Следующим шагом будет очистка емкости от остатков газа.

Для этого нужно сделать три действия.

1. выпустить остатки газа через клапан и перевернуть баллон вверх ногами;
2. смочить клапан мыльной водой, в случае появления пузырьков или соответствующего запаха газ еще весь не вышел, нужно подождать;
3. промыть опустошенную емкость.

Для того чтобы осуществить третий шаг максимально безопасно, данную процедуру рекомендовано производить с помощником.

В первую очередь, пока один отпиливает кран болгаркой, другой периодически поливает водой место среза, чтобы искры не попали внутрь и не вступили в реакцию с остатками газового вещества на стенках баллона.

В полученное отверстие вставляют шланг, из которого подается вода под хорошим напором. Пока жидкость поступает внутрь, баллон периодически потряхивают, чтобы хорошо вымыть все стенки. Заливают полную емкость и оставляют на несколько дней. Через отведенный срок воду сливают, но помните, что это уже яд. Чтобы вывести едкий запах газа из баллона, его обжигают внутри перед тем, как приступить к изготовлению из него мангала. Дальнейшие манипуляции выглядят и производятся так же, как и в случае с металлической бочкой.

Оригинальные конструкции мангалов получаются из старых автомобилей. Использовав капот и переднюю часть старого транспортного средства, можно получить отличный жаропрочный и необычный мангал с крышкой.

Самым простым считается мангал, выполненный из подручных средств.

Самый быстрый и долговечный в этой категории – жаровня из барабана стиральной машинки-автомат. Среднее время, необходимое на обработку, составляет 10-15 минут. Главное условие – найти барабан. Его можно использовать полностью, а можно отрезать ненужную часть, если считаете его слишком высоким. Что касается опоры, то удобство данного варианта заключается в том, что его можно поставить прямо на землю, кирпичи или камни. А можно изготовить специально для него ножки из прутьев арматуры. Оба варианта заслуживают внимания. Подбирайте его индивидуально под себя.

Советы по эксплуатации

Одной лишь сборкой составляющих частей металлического мангала обойтись невозможно. Существует целый ряд особенностей в эксплуатации этого устройства, которые необходимо взять на вооружение и выполнять для улучшения его функциональных качеств и эксплуатационных характеристик.

После того, как все работы по изготовлению окончены, необходимо очистить готовый мангал от грязи и ржавчины. Для удаления последней используют шлифовальную машинку или дрель со специальной насадкой.

Внутренние стенки мангала уже в процессе эксплуатации не нужно очищать от нагара. Считается, что именно это придает шашлыкам особый аромат и «здоровье».

Красить металлические конструкции рекомендуют только жаропрочными лакокрасочными материалами. Для наведения красоты осуществляют процесс, который называется воронение.

Происходит он в два этапа:

1. обезжиривание поверхности;
2. выдерживание элементов мангала в растворе едкого натра около полутора часов.

Такая обработка не только обеспечит специальную жарозащитную пленку, но и защитит от коррозии металла на все время эксплуатации устройства.

Если в общей конструкции используются деревянные детали, следует уделить особое внимание и их обработке различными антисептическими, влагостойкими и жароотталкивающими средствами.

Место, где планируется расположить мангал, необходимо заранее освободить от сухой травы, веток или прочих легковоспламеняющихся предметов и рядом обязательно установить емкость с песком, которым в случае возгорания очаг будет потушен.

Чтобы едкий дым от костра не мешал готовить и наслаждаться природой, можно самостоятельно соорудить вытяжку для металлического мангала. Изготавливается она из того же материала, что и устройство для приготовления пищи на природе. Она отличается от стандартных мангальных конструкций, устанавливаемых внутри помещения тем, что имеет вид урезанной трубы. Площадь купола вытяжки обычно равна площади самого мангала. Это позволяет максимально сократить выброс дыма за пределы места приготовления. Купол вытяжки приваривается к корпусу мангала. Здесь также важно учитывать массу конструкции, чтобы все вместе стояло устойчиво.

Красивые примеры

Оригинальный стационарный мангал из металла, выполненный с элементами ковки. При этом кованые части представляют собой столик-подставку под жаровню. Под столиком выделено место для заготовки дров или углей, чтобы не бегать за ними далеко. Такой мангал будет нелегким, но вполне мобильным. То есть переставить его в удобное место или убрать на зиму в сарай не составит особого труда. Кованые изделия о

Металлический мангал с крышей позволяет готовить блюда на костре даже при плохой погоде. Если у вас во дворе нет навеса или беседки, а жареного на костре мяса или овощей хочется, этот вариант – отличное решение. К тому же конструкция оснащена подставкой для установки казанка и также удобным местом для размещения топлива.

Необычные модели встречаются и среди стационарных мангалов. К ножкам этой конструкции очень удачно прикреплены два больших колеса. Имитируя садовую тачку, устройство легко передвигается по вашему участку и прочно и устойчиво становится там, где вам надо.

Такая конфигурация мангалов из металла в форме сапога встречается довольно часто. Она совмещает в себе шашлычницу, барбекюшницу и даже возможность приготовления мяса на вертеле. Удобный столик-решетка позволяет оптимально расположить все необходимые инструменты и ингредиенты под рукой.

Складной металлический мангал в упакованном виде напоминает чемодан. Это позволяет брать его с собой куда и когда угодно. По необходимости внутрь можно сложить шампуры и прочие необходимые мелочи. Единственным минусом данной конструкции является высота. Он максимально компактен, а поэтому готовить на нем придется только в положении сидя.

Еще один пример чемоданного мангала, который уже оснащен ножками. Эти дополнительные запчасти удобно складываются внутрь короба, который замыкается специальной застежкой, чтобы ничего не рассыпалось. На фото также представлены другие модели складных мангалов, которые также имеют компактные размеры и удобны в своей эксплуатации.

Просторный стационарный мангал, выполненный из листа металла с добавлением кованых узоров. Также оснащен устройством для приготовления пищи в казанке, имеет удобный приставной мини-столик и место для дров или посуды под самим коробом.

Оригинальный способ установить трубу-вытяжку над мангалом. Подходит для тех, кто не хочет фиксировать шашлычницу на одном месте и устанавливать громоздкую вытяжную конструкцию в беседке или на веранде. Здесь учтены уже все нюансы. Некоторые производители даже предлагают лавочки и стульчики в едином стиле.

Сказочный мангал в виде кареты с крышей не оставит равнодушным даже самого скептичного покупателя. Однако цена такой кованой модели может иметь не самую приятную величину. Из особенностей данной конструкции можно отметить наличие крышки на шашлычнице.

Оригинальный очаг получается из передней части автомобиля. Это позволяет не только удивить своих гостей и получить удобное приспособление для приготовления пищи на огне. Благодаря такому нестандартному подходу вы еще и избавляетесь от ненужного транспортного средства, которое только занимало место.

Шикарный кованый мангал в виде домика на колесах, оснащенный крышей и дымоходом, станет истинным украшением вашего участка. Конструкция громоздкая, но она позволяет готовить сразу на большую компанию как на шампурах, так и на сетке барбекю.

Красивых и практичных примеров металлических мангалов можно встретить очень много. Важно помнить обо всех важных средствах безопасности при их использовании, чтобы внешняя эстетика не обернулась неприятностями. Изготавливать металлические мангалы для собственного пользования своими силами и руками – ответственный и творческий процесс, который требует концентрации внимания, осторожности и индивидуального подхода.

О том, как сделать металлический мангал своими руками, смотрите в видео ниже.

Мангал-коптильня своими руками | Своими руками

Я давно хотел создать конструкцию, похожую на барбекю, которая бы жарила, копчила, болела, варила на пару и варила. При этом он был компактным, экономичным, гигиеничным, удобным, дрова быстро топились без дыма.

Для создания шашлыка он взял бак от старой стиральной машины, сделанный из нержавеющей стали внушительной толщины.

Раньше я определился с местом для постройки — выбрал его на границе с открытой верандой кухни.Здесь посуду можно было готовить почти под навесом, и пригодился дренаж для сбора осадков с крыши убежища.

Простой дизайн барбекю

В стенке резервуара выпилили небольшую горизонтальную щель 2 × 20 см — немного выше ее дна, но ниже самого нижнего положения чугунной решетки или чугунной пластины. Это обеспечивает хороший розжиг и горение дров.

Высота чугунной решетки выбиралась исходя из желаемого режима горения и с учетом блюд, которые предполагалось готовить.В этом случае неудобный скос стенки-дна в резервуаре служил скользящей опорой для движения решетки на нем вверх-вниз (фото 1,2).

Установил резервуар на дренажное основание и обложил его со всех сторон камнем на цементно-глиняном растворе, за исключением открытых пространств — прорезей для притока воздуха и отвода из водосточной трубы в дренаж. Каменный кожух не только защищает мангал от атмосферных осадков, но и надолго сохраняет тепло.

Для дополнительной защиты и украшения камень был покрыт бесцветным термостойким лаком.

использовать Особенности

При розжиге мангалов загружаю дрова сверху (фото 3). Решетка установлена ​​в среднее положение (по высоте), крышка открыта, в щели нет золы и золы. После того, как поверхность древесины уже обугливалась, заделываю щель обычной металлической пластиной — равномерное небольшое пламя и дым надолго обеспечивают необходимый аромат и тепло углей.

При необходимости использую металлический пламегаситель из штампованной металлической решетки (нержавейка).

Для рационального использования огня — при приготовлении крупных кусков мяса, где на начальном этапе необходимо прожарить верхние слои, а не обугливать — использую подставку, размещая ее поверх каменного края мангала (см. фото слева).

При копчении еды я закрываю емкость крышкой из нержавеющей стали с отверстием (второе отверстие — это прорезь в стенке емкости).

Чтобы поставить блюдо на тарелку, тушить или отварить в кастрюле, на решетку печи ставлю чугунную тарелку (беру тарелку от старой чугунной печи), ставлю емкость и накрываю крышкой. с отверстием или без него (при необходимости).

Читайте также: Кладка садовой печи-мангала с камином своими руками

Садовый комплекс с мангалом и коптильней — фото

Добавить в список желаний: Каменный мангал

У себя на участке она разложила жаровню из камней, собранных на поле.

Сначала выложили кирпич с основанием с топкой, отделив его от отстойника решеткой. Печь, открывшаяся сверху, оказалась шириной в один кирпич и длиной в два.

Затем она выложила жаровню камнями, зацементировав их цементным раствором.

Из них, с одной стороны, вывели дугообразную стену — красивую и непродуваемую.

Перед воздуходувкой я предусмотрел площадку для пожарной безопасности.

Фото автора

© Автор: Иван Столетов, Гродно.Фото автора

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Простой мангал своими руками — фото и чертежи | Своими руками

Конструкция самодельного мангала проста, что называется «до безобразия» — на фото видно, что рядом с нишей для мангала стоит планшет (например, для разделки мяса), и под мангалом еще одна ниша — для дров, вдоль рубки тоже есть ниша — ее можно приспособить под кухонную утварь.

Выбор размера очага был продиктован почвенными условиями на участке — когда-то здесь было болото, и для более серьезного сооружения потребуется хороший фундамент.И соответственно очаг стоил бы намного дороже.

Для фундамента собственного очага служат литые железобетонные плиты толщиной 150 мм и размерами немного больше размеров очага в плане. При его отливке использовалась прочная арматурная сетка с диаметром стержней 10 мм и ячейками 100 × 100 мм. Эту сетку я выбил из большой перегородки из гипса, которую кто-то бросил на свалку. А деревянные бруски от перегородок и дверей пошли на дрова для моей печи.В некотором смысле экологический подход.

Щебень (так называемая «бракованная посевная» — смесь щебня размером 10-15 мм с песком) для бетона покупается в магазине. На три части этой смеси при перемешивании раствора ушла одна часть цемента.

Кирпич б / у, который был мастером, — не очень аккуратный и излишне плотный. Чтобы болгарку было легче распилить, пришлось на 30 минут замочить.

Глина взята местным жиром (красного цвета). Перемешать в воде перфоратором с насадкой-миксером до консистенции жидкой сметаны, процедить через сито и, добавив песок, довести раствор до готовности.

Хозяин настоял, чтобы над нишей для мангала в качестве дымовой трубы и трубы я установил кухонную вытяжку. Я не сомневался, что это ошибочное решение: выходной участок был слишком мал. На первой печи подтвердилось, и вместо ящика пришлось еще укладывать трубу.

При желании на стену возле столешницы можно наклеить красивое панно из кафельной плитки — печь будет выглядеть богато при скромных затратах. К столешницам также можно подобрать недорогую красивую и прочную отделку, а к дверному окну и нише под столом — закрыть двери.

Так как кладка велась на глине, над очагом планируется построить навес от дождя.

Автор самодельного мангала А.Бурчик

Чертеж-схема закладки заказа мангала

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Самодельный мангал из стиральной машины своими руками — чертежи Как сделать мангал своими руками. ..

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Летняя кухня с русской печью и мангалом своими руками — кладка и фото | Своими руками

Летняя кухня — мечта многих дачников, но далеко не все представляют, как ее реализовать. На примере работы опытного мастера можно проследить все этапы этого строительства.

Летом 2014 года каминный мастер (один из лучших в России) Александр Федоров провел на Волге, куда был приглашен на работу давний знакомый — большой любитель всего русского, заядлый охотник и замечательный человек.Каждый раз, подходя к объекту, Александр мог любоваться великолепными видами, открывающимися с высокого берега. Может это и позволило ему построить большую кухню 8 триместра и с отличным качеством, так как он работал с настроением.

Комплекс с русской печью оказался довольно большим — 4,5 м в длину и 3 м в высоту (без трубы). Отделка натуральным камнем придает всей конструкции подчеркнутую монументальность. Однако в масштабах крытой террасы, на которой устроена кухня, комплекс не кажется громоздким.Он. напротив, отлично вписывается в ансамбль участка и гармонично смотрится на фоне окружающего пейзажа.

Он такой сложный и задуман — солидный и добротный, как это делали раньше наши деды. Кстати, там, на берегу Волги, в одной заброшенной деревне, Александр увидел печальную картину: рухнувший на землю дом, где русская печь с высокой трубой оставалась открытой для всех ветров и дождей. Итак, веками наши предки строили печи.

Состав кухни

В комплекс входят четыре самостоятельных корпуса: русская печь , мангал, печь для казана и коптильня — все, что нужно настоящему мастеру, заядлому охотнику.

В соответствии с размерами, указанными на чертеже, Александр обозначил положение печей на бетонном полу террасы и проложил нулевой ряд сразу под всеми печными устройствами, чтобы затем иметь четкие ориентиры и точки привязки для всех последующих работ. Сначала стал выкладывать русскую печь — самую массивную часть, на которую потребовалось больше кирпичей, чем на все остальные.

Так как кухню предполагалось построить на открытом воздухе под крышей, русская печь должна служить только для приготовления пищи и не иметь функции обогрева. Это позволило несколько упростить его конструкцию, вписать в общую композицию комплекса и сделать более компактным и удобным.

Ссылка по теме: Камин своими руками

В нижней части топки мастер сделал довольно большое хранилище для дров.Печь спроектирована и выложена топкой в ​​строгом соответствии со всеми канонами и нормами. Оказалось, что глубиной около 90 см. Этого более чем достаточно, чтобы приготовить целого барашка или маленького поросенка.

Печь-коптильня — кладка своими руками

Завершив кладку русской печи, Александр приступил к возведению коптильни. По своим чертежам он заказал в мастерской шкаф для копчения из нержавеющей стали со встроенным в фасадную дверь датчиком температуры, стилизованным под кованое изделие. Сначала он выложил топочную камеру коптильни, затем установил коптильный шкаф, а над ним потолок и дымоход с очисткой и задвижкой.

Природный известняк использован для декоративной облицовки всего комплекса.

Читайте также: Садовая печь-мангал своими руками

Строительство мангала из кирпича

Следующим этапом работ было возведение мангала с электрической вертелом. В нижней части мастер выложил нишу для дров с таким же сводчатым перекрытием, как и русская печь.Ширина проема открытой топки составляла 1 м, чтобы можно было установить металлический сварной мангал для шампуров и мангал-решетку. В остальном никаких особенностей в конструкции нет, так как это практически тот же камин, только без отражающего зуба на задней стенке.

Духовка под казан каменная

Закончив кладку мангала, Александр приступил к возведению последнего, четвертого элемента комплекса — печи для казана.По сути, это обычная варочная печь с одноконфорочной плитой с размерами 71 * 53 см. Кольца у такой тарелки большие, их пять. Поэтому, сняв все кольца, можно установить в проеме довольно вместительный казан с круглым дном до 18 л. Однако, если удалить только часть колец, можно использовать казан меньшего размера.

Ссылка по теме: Электрическая коптильня своими руками

Облицовочные печи

Дымоходы всех четырех частей комплекса вывели на крышу, установили предварительно заказанную металлическую вытяжку и приступили к отделке всего комплекса натуральным камнем — известняком, который привезли из Москвы, где его предварительно отобрали и рассортировали. по толщине и размеру.

Швы залили специальной затиркой для камня. А когда все отделочные работы были закончены, Александр, как и положено, провел контрольную топку русской печи, коптильню, мангал и печь для казана. Все печи работали очень хорошо, тяга отличная.

Заказчику очень понравилась работа мастера. Не скрывая своего удовольствия, он сказал, что давно мечтал о таком комплексе. Что ж, иногда мечты сбываются!

Летняя кухня своими руками заказать

Рис.1. Выборочные устройства комплекса с русской печью и схемой дымоходов.

Ссылка по теме: Русская печь своими руками

Летняя кухня своими руками — фото работы

1.Работ Александр начал с того, что поставил нулевую серию прямо под весь комплекс.

2. В нижней части русской печи сделано довольно большое хранилище для дров.

3. Топка русской печи глубиной около 90 см спроектирована и выложена в строгом соответствии со всеми канонами и нормами.

4. После завершения кладки русской печи мастер сразу приступил к возведению коптильни.

Имеется топочная камера для коптильни.

6. Вверху камеры Александр установил курительный шкаф.

7. В нижней части мангала есть ниша для дров.

6. На коптильном шкафу выполнены перекрытия и дымоход с очисткой и запиранием.

9.Ширина проема открытой топки равна 1 м.

10. Последняя, ​​четвертая часть комплекса — печи для казана.

11. Натуральный известняк использован для декоративной облицовки всего комплекса.

© Автор Александр Федоров ([Электронная почта защищена]) Фото автора.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Кирпичный мангал своими руками — чертеж Строительство кирпичного мангала на даче . ..

Кладка садовой печи-мангала с камином своими руками — фото и описание кладки | Своими руками

Перед вами один из красивейших проектов садово-дачной печи-барбекю, один из тех, что я видел, один из тех, что умельцы называют — «увидел и побежал быстрее». Конструкция такой печи из кирпича, безусловно, сложна для строительства самими новичками, но подробное описание и пошаговое фото кладки вам в этом помогут.

Условия для строительства печи были заданы изначально: сначала на участке появилась беседка с глухой стеной и цоколем в виде армированной плиты примерно 30-40. К ней пристроили большую кирпичную печь с вместительным рабочим столом, местами для хранения дров и кухонной утвари.

Для постройки садовой печи с камином и мангалом потребуются следующие материалы:

Кирпичный ряд

Конструкции, подверженные термическим нагрузкам и нагреву, обычно кладут из шамотного кирпича или из полнотелой красной разметки от 125 и выше, но можно комбинировать и то, и другое.Размеры внутреннего мангала лучше выбирать кратные размеру кирпичей — это упрощает кладку как самому, так и неопытным новичкам.

Толщина шва:

• по счетчику: 4-5 миллиметр
• по смеси — 5-7 миллиметров

Для работы лучше использовать термостойкие цементные смеси, подойдет термостойкий клей «Геркулес». Рекомендуемый производителем клеевой слой — 7-10 мм.

Если кладка ведется на глиняный раствор, в ведро цементного раствора добавляют стакан М-400.Добавление соли в количестве 300 грамм на 10 литров раствора поможет сделать его более жаростойким и устойчивым к температуре.

Ссылка по теме: Садовый вариант мангала с камином для постройки своими руками

Для облегчения резки кирпич предварительно замачивают: шамотный 5-10 мин. , Красный обжиговый — 20 и более.

Для снятия фаски подержать в воде около 5 секунд, а при укладке — просто смыть. Вырезать болгаркой с алмазным диском d = 230 мм.Обрезанным кирпичом снимается фаска, затем поверхности и края оттиска натираются отрезанным куском кирпича. Осталось только вымыть обработанный кирпич жесткой щеткой — и готово.

Создание кругов

Чтобы выложить красивый джемпер, необходимо сделать деревянный шаблон, по которому будет выкладываться арка. Имеем отверстия 715 мм. Длина круга 710 мм. На центральной оси отметьте 145, по бокам — 20 мм. Под прямым углом к ​​центральной оси выставляем рейку.

1. Закрепляем на карандаше карандаш и шнурок. Используя 3 точки, которые у нас есть, мы вычисляем радиус.
2. Нарисуйте на доске дугу. Вырезаем по контуру электролобзиком. Я собирался закрутиться.

На участке на макете выложить предварительный ряд стен деревянным дюбелем от площадки (шамотный кирпич разрезанный пополам) — для простоты считать его первым рядом.

Второй ряд — «подиум», внешний контур которого выложен обрезным кирпичом.

Область слева ограничена третьим рядом — в дальнейшем планируется установка печи-бургера. Начиная с 7-го ряда оставляем место для арочных прыгунов.

Собираем джемпер

Есть два способа выложить кирпич по дуге. Если перемычка ставится из обычного прямоугольного кирпича, швы приобретают форму заклепки, сужаясь сверху вниз. Чтобы швы имели одинаковую толщину, необходимо самому кирпичу придать клиновидную форму.

Прикладывая кирпичики к вязанию крючком, рассчитываем величину «фаски»: в нашем случае это 15 мм.

Для удобства размечаем кирпич с двух сторон: на тумблере проводим вертикальную линию.

Обрезаем кирпич по разметке: на каждую перемычку пойдет по девять кирпичей.

Выставляем круг, затем пяточные кирпичи разрезаем — они будут поддерживаться перемычкой.

Кладем кирпич по кругу с щелью на шве, по уровню чертим линию. Обрезаем кирпичи по высоте. Собираем арки одновременно, с двух сторон — от пяток до замка. Арки готовы!

Читайте также подробнее: Кладка арочных арок

• 1-9 ряды: стенки дровокола
• 4 серии — осталось 3 серии
• 7 ряд с выемкой под перемычку
• 9 серия — дно печи барбекю готово

Ставим 10-12 ряды: столешница

Пролет между стенами внахлест металлических уголков: располагаем их попарно, «лицом» друг к другу на расстоянии, равном длине кирпича.

По углам кладем кирпич — пол готов!

По внешнему краю выложить контурный ряд кирпичей.

11-й ряд кладем с небольшим выступом, напоминающим карниз, используя для этого срезанный до угла кирпич.

Сформируйте столешницу верхнего ряда (12 ряд). Взлетаем по кругу. Столешница готова и выглядит хорошо!

Кладка 13-24 серии: дрова

Кладка топки

Выкладываем 13-й и 14-й ряды перевязкой (1 и 2 ряды топки).В серии 15 16 делаем вырезы-направляющие для установки каркаса, на который можно класть решетки для приготовления мангалов. Еще два ряда выкладываются повязкой. Начиная с 19 ряда по бокам проема, оставляем выемки под перемычку: в 21 ряду устанавливаем круг и формируем перемычку балки описанным способом. Обвязываем еще три ряда, после чего можно выкладывать коптильню.

• 15-16 серии — в пропилы ставим раму
• 19 ряд с выемками под перемычку
• 21 серия: перемычка для поясницы
• 22 ряд кирпича — перемычка дополнительная
• 24 ряж: коптильню можно собрать

Для справки: Красивая кладка из кирпича со снятой фаской по периметру под прямым углом 4-5 мм.Фаска поможет скрыть недостатки, если придется работать с некондиционным кирпичом. Для работы используется плиткорез (алмазный диск d = 180 мм).

Кладка труб и футеровок

38-50 серии: труба

Сечение трубы 470 х 470 мм представляет собой простую обыкновенную «шестерку» (шесть кирпичей в одном ряду). Укладка производится с четким соблюдением прямолинейности боковых граней, периодически сверяя по правилу вертикали и горизонтали. В 7 серии делаем небольшой карниз-карнизик («сандрик»).Затем выкладываем еще несколько обычных рядов, после чего начинаем формировать заголовок — треугольный «зонтик», закрепленный на кирпичных «столбах». Головка защищает топку от атмосферных осадков, гасит искры от трубы, улучшает тягу и, несомненно, служит украшением трубы.

25-37 серии: кладка в кладку

Начинаем формировать дымовую коробку — пирамидальную часть топки, работающую вытяжкой (собирая дым от горения). Первый ряд дымовой коробки выкладываем по контуру проема, 26-й — делаем «отпущенными» 35 мм.Остальные 10 рядов будут постепенно сужаться к верху: проем 715 х 400 мм нам нужно плавно «вытащить» до размеров 240 миллиметров по бокам и 160 мм по фасаду. С внешней стороны перетяжку делают гладкой, для чего предварительно «косят» кирпич, кладка внутри дымовой камеры ступенчатая. Дымоход-коллектор принес трубу от старой «буржуйки», установленной рядом с печкой.

Как устроен поясничный прыгун

При укладке печей часто бывает необходимо перекрыть камеры и топочные отверстия.

Металл для этих целей непригоден, так как при нагревании расширяется и может повредить кладку, поэтому их обычно выкладывают из кирпича.

Форма перемычек играет важную роль в архитектурной композиции печи. Так, например, очень красиво смотрятся красиво арочные арочные и арочные перемычки.

Мост выложен нечетным количеством кирпичей, средний нечетный камень — замковый. При качественном исполнении джемпер может стать настоящим украшением духовки.

Автор фото и текста А. Григорьев — без преувеличения Золотые руки!

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Садовый камин-мангал + коптильня своими руками: фото и схема чертежа Камин в саду с . ..

Мангал своими руками: как сделать мангалы из металла. Чертежи, фото, размеры

share.in Facebook share.in Telegram share.in Viber share.in Twitter

Отдых на природе без ароматного мяса или овощей на гриле кажется неполноценным. Владельцы частных и загородных домов устраивают барбекю в любое время года, приготавливая вкусные блюда на мангале. Вы можете купить готовую жаровню или сделать мангал своими руками. На изготовление придется потратить время, но, зато, полученная конструкция будет соответствовать всем Вашим требованиям. Это может быть переносной или стационарный вариант с полочками, подставками, навесом или вытяжкой.

В этой статье мы расскажем, как правильно сделать мангал из готовых деталей или как сварить мангал своими руками, рассмотрев подробную инструкцию по изготовлению, подкрепленную фото и чертежами.

Какие инструменты нужны для изготовления мангала

Изделие должно получится долговечным и практичным, поэтому заранее подберите качественные металлические заготовки и подумайте о размерах мангала. Для изготовления мангала своими руками из металла понадобятся такие инструменты:

• Болгарка и комплект отрезных кругов по металлу, чтобы вырезать заготовку подходящего размера. Вы также можете построить мангал с помощью электролобзика, подобрав к нему специальные полотна.

• Сварочный аппарат понадобиться для надежного соединения заготовок и изготовления стационарного мангала для дачи.

• Дрель используется, чтобы изготовить отверстия, при этом нужно подобрать специальную насадку для сверления металла. Не обойтись без рулетки, а также расходных материалов.

Если Вы не успели обзавестись нужным оборудованием, то на сайте Dnipro-M можете выбрать качественные инструменты по приятным ценам. Это гораздо выгоднее, чем купить готовый мангал. Инструменты и оборудование Dnipro-M прослужит долгие годы, Вы сможете не только изготовить мангал из металла своими руками , но и выполнять строительные и ремонтные работы

Конструкция мангала из металла: стали

Конструкция стандартного мангала очень простая: представляет собой металлический короб и 4 ножки. Но чтобы готовить разнообразные блюда и сделать процесс более комфортным, Вы можете изготовить необычную конструкцию жаровни.

Для любителей летнего отдыха у водоема незаменимым станет разборной мангал, который всегда можно взять с собой.

Дачный мангал с крышей можно использовать в любую погоду. Помимо самой жаровни, конструкция состоит из каркаса, крыши и профильных труб, которые будут держать крышу. Их также можно изготовить в виде полочек, в которые удобно складывать дрова, материалы для розжига или посуду.

Модели со столиком – наиболее практичная конструкция, благодаря которой продукты и посуда всегда остаются под рукой. Это может быть стандартная модель на ножках (в таком случае столик приваривается к мангалу) или каркас в виде стола, внутри которого будет сам мангал.

Мангал с казаном позволяет готовить еще больше блюд и разнообразить стандартное меню. Для начала необходимо изготовить сам казан с крышкой по размеру большой кастрюли. После этого, сваривают основание в виде короба, на которое и устанавливают казан. Простыми словами, казан приваривается поверх мангала, оставив основное место для размещения шампуров или решетки.

При желании, Вы можете соединить все три идеи и создать полноценную зону для барбекю.

Чертежи мангалов из металла

Если вы планируете сделать своими руками стандартный мангал на ножках, предлагаем воспользоваться готовыми фотографиями с чертежами.

Самому сделать мангал и рассчитать размеры под индивидуальную конструкцию, не потратив на подготовку много времени и сил можно с помощью такой схемы мангала из металла.

Простой и понятный чертеж конструкции разборного мангала на дачу, который можно изготовить своими руками представлен ниже.

Также предлагаем рассмотреть несколько других чертежей, чтобы сделать мангал из металла своими руками.

Какие размеры мангала из металла

На начальном этапе особое внимание стоит уделить размерам конструкции. От размера мангала из металла зависит количество готовых блюд и результат самого процесса.

Ширина готового мангала не должна превышать длину шампуров. При слишком широкой конструкции воздух будет прогреваться зря, а дрова гореть дольше. Длина влияет на количество шампуров, которые могут поместиться на мангале. Важно, чтобы расстояние между ними было не менее 8 см. Оптимальная высота стенок – 16 см.

Общая высота конструкции рассчитывается на Ваше усмотрение и должна быть удобной для переворачивания шампуров и приготовления на решетке.

Разборной мангал своими руками пошагово

Как сделать мангал и какие детали Вам понадобятся:

1. Рама – прямоугольная металлическая заготовка из уголков, которая необходима для крепежа ножек. По размеру она должна быть меньше основания. Стандартные габариты: длина – 570 мм, ширина – 230 мм.
2. Для закрепления ножек необходимо прикрепить опорные трубы к раме. В качестве ножек можно использовать водопроводные трубы. Для устойчивости к концам ножек крепят заглушки или круглые металлические заготовки.
3. Дно печи представляет собой металлический лист с выемками для фиксации бортов и круглыми отверстиями для циркуляции воздуха. Основу лучше изготовить из жаростойкой нержавеющей стали, такая конструкция будет долговечной и не деформируется от перегрева.

• Электролобзиком или болгаркой нужно вырезать прямоугольник приблизительно
• 300 на 600 мм.
• Используя дрель, проделайте отверстие, диаметром не более 20 мм.
• По периметру основы, на расстоянии 7 мм, прочертите линию.
• Далее на одинаковом расстоянии по краю и в центре нужно наметить будущие выемки (пазы). Размеры: длина – 20 мм, ширина – 2 мм. Сверлим отверстие диаметром 2,0 мм поближе друг к другу. Соединяем их с помощью электролобзика, а круглым напильником нужно выровнять внутренние края. Получается по три паза с продольных и по два с боковых сторон. Размеры в длину – 20 мм, в ширину – 2 мм.

4. Следующий этап – подготовка продольных (2 шт примерно по 500 мм) и боковых (2 шт по 200 мм) бортика высотой 170 мм. Не забудьте оставить 20 мм для фиксирующих выступов.

• Намечаем будущие борты по левому краю и прикладываем каждый к соответствующему основанию. Напротив пазов нужно сделать метки, получится по два выступа с боковых и по три с продольной стороны.
• С помощью электролобзика нужно вырезать контуры и фиксирующие выступы снизу.
• Выполняем сквозные отверстия в бортиках на одинаковом расстоянии.

Как надежно закрепить бортики?

• Для закрепления понадобятся 4 продольных спицы длиной 300 мм произвольного диаметра и барашковые гайки. Спицы круглого сечения изготавливают из жаростойкого металла. На обоих концах необходимо сделать резьбу.
• Барашковые гайки подбирают под диаметр спицы.
• Спицы крепятся на боковых бортах с помощью сварки. В продольном борте делают два отверстия, которые будут совпадать с выступающими частями спиц.

Сборка мангала

• Каркас соединяем с основанием, продевая болты в основание и уголки каркаса. Для надежности используйте шайбы гравера, а окончательную фиксацию выполните с помощью гайки. Рекомендуем сделать эту часть неразборной.
• На опоры устанавливаем ножки.
• Вставляем бортики в пазы основания, предварительно зафиксировав нижнюю часть бортов. В отверстия в нижней части необходимо вставить металлические шпильки. Если такой способ крепления покажется Вам громоздким – попробуйте выполнить шарнирное соединение бортиков и основания.
• При помощи спиц стяните боковые и продольные борта, наденьте шайбы и барашками стяните продольный борт к боковому. Установите спицы снаружи бортиков. Таким образом, Вы получите дополнительные ручки, а спицы не деформируются под воздействием температуры.
• На дно мангала устанавливаем колосник.

Как правильно сварить мангал своими руками

Перед тем, как сварить мангал, подготовьте такие же детали, как для жаровни ручной сборки. Чтобы правильно сварить мангал, следуйте таким правилам:

• Одинаковые по размеру прямоугольные заготовки привариваются параллельно друг другу. Сварку лучше проводить с внутренней части короба, а чтобы шов получился ровным, используйте проверенное сварочное оборудование.
• Чтобы сварить своими руками качественный мангал, угловые швы усиливают металлическими уголками, благодаря этому конструкция не деформируется от сильного жара. Профили приваривают продольно посередине или в нескольких местах поперек. Для лучшего результата, два профиля можно наложить по диагонали.
• К готовому коробу привариваются ножки. К ним лучше прикрепить металлические круги диаметром примерно 50 мм для устойчивости конструкции.

Стационарный мангал для дачи с крышей и кирпичами

Стационарный мангал – лучшее решение для тех, кто хочет создать красивую уютную зону для отдыха и приготовления барбекю. Прекрасно дополнит садовый ландшафт устройство из кованого металла или кирпича. Такие самодельные мангалы обойдуться гораздо дороже, чем переносные или стандартные металлические жаровни на ножках, однако будут смотреться намного выигрышнее. Не нужно привязываться к определенной модели, дайте волю фантазии и дополните мангал нишами, отверстиями для хранения шампуров или даже раковиной, а украсить его можно с помощью декоративного камня.

Шашлычница своими руками из кирпича и металла

В данной статье вы найдете пошаговую инструкцию о том, как сделать шашлычницу своими руками. Эта тема особенно актуальна в теплое время года, в сезон дачных посиделок, ведь именно тогда многие разыскивают удобное место где можно приготовить шашлык или запечь рыбу на костре. Для этого вам понадобится мангал, а идеальным для него будет расположение неподалеку от собственной беседки.

Пошаговая инструкция по изготовлению шашлычницы

Важно! Определитесь с местом расположения конструкции. Учтите возможные погодные условия, открытость местности, чтобы дым не докучал отдыхающим и во избежание риска возгорания близлежащих построек и растений.

Итак, вам понадобится огнеупорный кирпич и арматура.

• Шаг первый – освободите место под конструкцию для шашлычницы.
• Шаг второй – роем траншею под фундамент глубиной 35-40 сантиметров.
• На дно траншеи утрамбовываем песок ровным слоем примерно 20 сантиметров.
• Готовим раствор бетона в пропорциях 1 к 3 и заливаем ним траншею.
• Следующий слой – насыпаем щебень.
• Снова заливаем бетон поверх щебня, эти слои формируют фундамент для нашей конструкции.
• Следующий шаг – изготовление основы для нашей шашлычницы – опалубка на 3-5 сантиметров больше чем основной очаг.
• Устилаем дно полиэтиленовой пленкой тщательно смазанной солидолом, во избежание «схватывания» дерева и бетона.
• Данный этап – заливка раствора бетона на дно, армированное сеткой для прочности конструкции. Далее необходимо выждать неделю, чтобы слой просох, прежде чем приступать к строительству кирпичной шашлычницы.

Шашлычница своими руками

Обратите внимание! Основу шашлычницы выполняем из кирпича с использованием прочных ячеистых строительных блоков. Также основу мангала необходимо оставить открытой с одной стороны, ведь это будет удобным местом для хранения таких необходимых принадлежностей для приготовления блюд на костре как угли, дрова, кочерга, сетка и прочие предметы.

Итак, спустя неделю после заливки основания шашлычницы мы можем приступать к изготовлению самой конструкции своими руками. На данном этапе горизонтально укладываем раствор на арматуру, расставляя по периметру кирпичи для мангала, делая с трех сторон по 10-12 рядов.

Важно! Не забудьте об использовании строительного уровня при кладке огнеупорного кирпича для самостоятельного изготовления мангала для вашей дачи или двора.

На этапе, когда будет выложено около половины необходимого количества рядов кирпича, выложите один слой по длине кирпича, таким образом, чтобы он образовывал выступ, на который вы сможете поставить сетку для шашлычницы над раскаленными углями. При приготовлении пищи на мангале не забывайте о правилах техники безопасности.

Итак, заключительный этап работ выполнен и теперь вы сможете наслаждаться ароматными шашлыками и другими блюдами на костре в копании родных и друзей на даче или в собственном дворе частного дома без лишних затрат, ведь мангал можно так легко выложить своими руками.

( Пока оценок нет )

Мангал своими руками: чертежи, пошаговая инструкция

Мангал на улице – мечта многих владельцев дач и загородных домов. С приходом весны потребность в таком изделие повышается – вкуснейшие овощи гриль, шашлык и барбекю – сложно представить отдых на природе без этих кулинарных изысков. В мангале нуждаются и поклонники пикников, которые любят организовывать выезды за город и не против приготовить на огне мясо и другие продукты.

Вы узнаете, для чего нужен бетонный блок, кирпичи, камень и другие строительные материалы. Мы также расскажем, как изготовить мангал без сварки, а если вы любите работать с металлом, то сможете декорировать домашний мангал на свое усмотрение.

Подписывайтесь на наш Telegram — канал

1. Как сделать мангал своими руками
2. Из каких деталей состоит мангал
3. Пошаговая инструкция изготовления мангала
4. Мангал из газового баллона
5. Как построить мангал стационарный
6. Полезные советы и лайфхаки
7. Чем можно дополнить мангал
8. Какое топливо использовать для мангала
9. Как правильно ухаживать за мангалом
10. Правила работы с мангалом
11. Правила безопасности при работе с мангалом

Как сделать мангал своими руками

Начнем с традиционных конструкций – мангал из листового металла. Для создания такого изделия понадобится минимум строительного материала и усилий. Это дешевый и простой способ снабдить себя металлическим изделием, причем в этом придут на помощь старые ненужные металлические конструкции, например, стальная бочка или баллон.  Наверняка, у многих этот материал есть в наличии на дачах, в этом случае не потребуется никаких затрат.

Перед началом создания любого проекта необходимо убедиться в наличии инструментов и составить примерный чертеж. Определитесь, какие именно размеры вам нужны. Ширина мангала должна соответствовать длине шампуров, а длина вмещать то количество шампуров, которое вам необходимо. При этом нужно учитывать высоту над углями и глубину изделия.

Из инструментов понадобится болгарка или электролобзик, сварочный аппарат и дрель.

А теперь вспомним, как выглядит традиционный мангал − это металлическая коробка с четырьмя ножками. В зависимости от потребностей можно добавить столик, навес или казанок.

Оценить весь спектр работ поможет чертеж мангала.

Рассмотрите несколько примеров, чтобы лучше понять принцип построения.

Изучив чертежи, пришло время рассчитать размеры мангала из металла. Как говорилось выше, ширина уже готового мангала должна соответствовать длине шампуров. При этом конструкция не должна быть сильно широкой или большой. Это значительно увеличит процесс горения.  От длины изделия будет зависеть количество шампуров, если вы готовите на большую компанию, лучше увеличить длину изначально, чтобы не готовить шашлык или мясо в несколько заходов. Минимальная высота стенок начинается от 16 см.

Вас может заинтересовать: Как приготовить стейк дома

Из каких деталей состоит мангал

1. Рама – к раме крепятся ножки, поэтому её размеры должны быть меньше основания. Оптимальные габариты: длина – 570 мм, ширина – 230 мм.
2. Ножки − в качестве этой детали используют опорные или водопроводные трубы. Чтобы конструкция держалась за основание, используют заглушки или другие заготовки из прочного металла.
3. Для изготовления дна используют металлический лист, а за основу подойдут листы из нержавеющей жаропрочной стали и другие материалы, которые не могут деформироваться при нагревании.

Если у вас нет сварочного аппарата, либо вы не хотите тратить много времени, вместо сварки используйте болты и гайки, предварительно сделав соответствующие отверстия для крепления ножек.

У мангалов без сварки есть свои минусы: слишком тонкие стенки, на которых будет образовываться ржавчина, также они будут прогорать.

Пошаговая инструкция изготовления мангала

1. При помощи электролобзика вырежьте прямоугольник, размер подбирается, в зависимости от своего чертежа (оптимальный размер 300 на 600 мм).
2. Дрелью сделайте отверстия нужного диаметра.
3. Определите размещение будущих пазов.
4. Для соединения используйте гайки и шайбы надежной фиксации.
5. На отмеченных опорах установите ножки.
6. Зафиксируйте нижнюю часть борта и вставляйте бортики в фазы основания.
7. Дальше переходите к этапу сварки, сваривать лучше во внутренней части, так швы будут выглядеть равномерными.

Если такой процесс кажется слишком трудоемким, собрать мангал можно без сварки.  Для этого придерживайтесь следующей инструкции:

1. Создайте чертеж, учитывая все необходимые размеры.
2. Возьмите куски металла и сделайте разметку на стенках и дне.
3. По отмеченным линиям проведите болгаркой, либо другим инструментом для резки металла.
4. Подогнуть стенки мангала можно с помощью молотка или тисков. С длинными стенками поступите точно также.
5. Сделайте пазы на ножках, чтобы элементы могли соединяться между собой.
6. На основных стенках выполните пазы для шампуров. От уровня расположения зависит скорость приготовления мяса и уровень жара.
7. С помощью дрели сделайте отверстия внизу длинных сторон.
8. Для удобства добавьте ручки для переноса. Они располагаются на маленьких стенках.
9. Соберите всю конструкцию.

Такие конструкции имеют свои преимущества: они лёгкие, разборные и подходят для тех, кто часто ездит на природу и ходит в походы. Главный недостаток − это тонкие стенки, на которых будет образовываться ржавчина, но, если вы используете мангал не часто, этот показатель не критичен.

Также будет интересно: Что такое аэрогриль, для чего он нужен и как правильно им пользоваться? Горшочек, вари!

Мангал из газового баллона

Соорудить такую конструкцию будет проще простого, главное придерживаться норм пожарной безопасности и убедиться, что в баллоне полностью нет газа. Чтобы проверить наличие газа, необходимо смочить раствором мыла открытый вентиль. Появление мыльных пузырей говорит о наличии газа. При постройке такой конструкции можно придерживаться и ориентироваться на чертежи мангалов из металла.

Всё начинается с этапа распиливания. Выполнять этот процесс нужно аккуратно, чтобы не испортить внешний вид. Предварительно выкрутить вентиль с помощью разводного ключа или болгарки. Работая болгаркой, обеспечьте полив воды, чтобы обезопасить себя от возгорания метана.

В дальнейшем придерживайтесь той же инструкции, что и при производстве мангала из металла. Однако лучше доверить такую работу специалисту, либо попросить помощь.

Кроме мангала из металла многие предпочитают стационарные конструкции, они строятся по другому плану и требуют специализированного ухода, они смотрятся эстетично и украсят дачу или загородный дом.

Как построить мангал стационарный

Такая конструкция смотрится внушительно и вызывает страх у тех, кто занимается строительством впервые. На самом деле, взглянув на чертеж, понимаешь, что в реализации такой идеи нет ничего сложного.

Основными элементами мангала будет топка, решетка-гриль, фундамент стены из кирпича и зольник.  Рассмотрим подробнее каждую деталь:

1. Топка − для облицовки внутренней стороны мангала важно использовать огнеупорный кирпич. Оформляя стенку, необходимо выдвинуть её немного вперёд, это позволит более удобно использовать решетку гриль.
2. Решетка гриль − за основу берите нержавеющую сталь, либо чугун. Для крепления решетки необходимо оборудовать угловые выступы.
3. Фундамент − основой фундамента станет бетонная площадка и подушка из утрамбованного щебня. Конструкция станет устойчивой и безопасной.
4. Стены из кирпича − они придают форму всей конструкции, удерживают тепло и сокращают расход дров на 70%.
5. Зольник – элемент, который располагается на 20-30 см ниже решетки гриль. За основу берите лист металла, выдерживающий высокие температуры.

Обладая даже базовыми навыками кладки, соорудить мангал своими руками можно за выходные, а с помощью друзей этот процесс ускорится в несколько раз.

Полезные советы и лайфхаки

Выбирая место для постройки фундамента и расположения мангала, учитывайте, что такое изделие не может находиться вблизи дома. В противном случае, угли и дым будут лететь на территорию, где постоянно находятся люди.

Существуют три основных строительных материала для создания мангала:

1. Бетонные блоки отличаются доступной ценой и широко используются в современном строительстве. Отдавая предпочтение такому материалу, не забудьте обложить блоки огнеупорным кирпичом, чтобы обеспечить сохранение тепла. В качестве внешней облицовки можно использовать камень.
2. Природный камень − такой материал сам по себе отвечает за сохранение тепла. А сама конструкция смотрится интересно и необычно. Покупая материалы, всегда имейте запас, т.к. никогда неизвестно, сколько вам понадобится.
3. Кирпич − для строительства мангалов используют красный керамический кирпич, он выглядит привлекательно и обладает высокими характеристиками сохранения тепла, не боится высоких температур. Использовать такой материал лучше со знающим человеком, так как его эксплуатация немного отличается от бетонных блоков, которые считаются самой простой и понятной конструкцией для постройки.

Полезно знать: Как приготовить курицу-гриль или рульку? Духовые шкафы с вертелом помогут

Чем можно дополнить мангал

Конструкцию можно дополнить различными опциями, которые улучшают и совершенствуют процесс готовки, к ним относят:

1. Вертел для мяса − поможет равномерно распределить жар по всему куску, а значит, мясо получится сочнее и совершенно с другим вкусом.
2. Дымоход − подходит для мангалов, расположенных возле беседки или летней кухни. С помощью такой конструкции дым будет выходить наверх и не мешать окружающим.

Какое топливо использовать для мангала

Традиционно используют дрова. Чтобы готовые блюда обладали великолепным ароматом, специалисты рекомендуют фруктовые породы деревьев: вишню, яблоню, грушу или виноград. Именно эти поленья передадут восхитительный тонкий аромат мясу и хорошо будут держать жар.

Оформляя мангал, подумайте над местом, где будут храниться дрова. Это нужно учитывать на этапе строительства. Так после обрезки фруктовых деревьев у вас будет место для хранения заготовок.

Как правильно ухаживать за мангалом

Мангал, как и любое изделие для приготовления пищи, нуждается в правильном уходе, поэтому не забывайте очищать решетки от остатков золы и жира. Удаляйте золу всегда и не оставляйте до следующего приготовления. Чтобы избежать образования ржавчины, в профилактических целях опрыскивайте решетки подсолнечным маслом.

Также для правильной работы понадобятся и дополнительные инструменты, такие как щипцы, щётка и перчатки. Они помогут безопасно взаимодействовать с горячим мангалом.

Правила работы с мангалом

Эти простые советы облегчат жизнь и напомнят, как правильно обходиться с такими конструкциями:

1. Перед тем как выкладывать мясо на решетку гриль, разогрейте её в мангале в течение 15 минут.
2. Правильное распределение тепла внутри мангала позволяет жарить на решетке гриль сразу несколько видов продуктов. Распределив больше углей в сторону мяса, вы сделаете температуру выше, а меньшее количество углей пойдет на приготовление овощей.
3. Главная ошибка начинающих поваров − это бесконечное переворачивание решетки гриль. Для одной стороны достаточно 5-10 минут.
4. Хотите добавить изюминку в виде аппетитного аромата? Возьмите несколько веточек деревьев фруктовых пород, замочите в воде и положите мокрыми на горячие угли.
5. Не начинайте есть мясо сразу, оно должно полежать в течение пары минут и стать сочным.
6. Оптимальный цвет углей − красные с налетом сизого пепла.

Правила безопасности при работе с мангалом

Взаимодействуя с высокими температурами необходимо придерживаться правил безопасности, они касаются не только мангала, но и других аспектов:

1. Не забывайте мыть руки перед началом процесса приготовления и уделяйте особое внимание качеству мяса, покупая продукты только в проверенных местах. Это убережет вас от пищевых отравлений.
2. Не жарьте мясо до появления черноты, такой продукты негативно влияет на здоровье, повышая риск развития рака.
3. Если внезапно на улице пошёл дождь, а вы начали жарить шашлык, ни в коем случае не заносите мангал в гараж или в другое помещение. Это приведет к отравлению угарным газом, что имеет трагические последствия.
4. Располагайте изделие не меньше чем в 3 метрах от заборов, сараев и других деревянных построек.
5. Избегайте чрезмерного контакта с высокой температурой, особенно, если вы страдаете от сердечно-сосудистых заболеваний. Это чревато тепловым ударом.
6. Внимательно следите за одеждой, лучше отказаться от изделий свободного кроя, которые могут попасть в мангал и воспламениться. Выбирайте облегающую хлопковую одежду, которую не жалко испортить.
7. Когда планируете выбрасывать золу из мангала, подождите 48 часов, чтобы огонь и искры точно погасли. Иначе есть риск возгорания.

Самодельный мангал станет украшением дачного пространства.  Экспериментировать с этим изделием можно бесконечно, создавая самые причудливые формы, например, это может быть мангал в виде кабана, оленя, рояля, паровозика, сундука и других интересных образов, на которые хватит фантазии.

Как построить мангал своими руками

Без мангала не обойтись ни в одном загородном доме. Все мы любим жарить мясо за городом. Но часто для этого мы используем кирпичные конструкции, небольшие мангалы, купленные в магазинах. Не лучше ли построить стационарную печь-барбекю? Сделать это можно даже своими руками, нужно только сильно захотеть.

Необходимо

15 газосиликатных блоков, 150 штук печного кирпича, 6-8 ведер глины, 1 мешок цемента, песок среднезернистый, арматура, лопата, мастерок, ведра, две 80-100-литровые бочки, ящик

Инструкции

Шаг 1

Сначала нужно подготовить зону барбекю.Выберите удобное место, где будет стоять печь, и выкопайте там траншею под фундамент, глубиной 30 см. Засыпать траншею гравием или щебнем. Утрамбовать, пролить водой, снова утрамбовать. Затем поместите арматуру в виде решетки сверху. Сделайте опалубку высотой 10 см, залейте ее бетоном.

Шаг 2

Через 2-3 дня, когда бетон затвердеет, можно строить мангал. Выложить газосиликатные блоки, скрепив их цементно-песчаным раствором в пропорции 1 к 3.Размер поленницы рассчитывайте так, чтобы одновременно помещалось 2-3 поленницы. Выложите топку барбекю, как и дымоход, из печных кирпичей. Уложите основание в 2 кирпича на заранее приготовленный глиняный раствор. Края цокольных кирпичей сделайте выступающими вперед, чтобы потом их можно было облицевать натуральным или искусственным камнем. Ширина и глубина топки примерно 5-7 кирпичей на 3. Армирование лучше использовать для перекрытий, чтобы они были крепче.

Шаг 3

Теперь постройте дымоход из печных кирпичей.Поместите их плашмя друг на друга в глиняный раствор. Сделайте небольшой изгиб вдоль задней стенки дымохода для лучшей тяги. Этот изгиб называется зубом. Когда дымоход будет готов, обязательно сделайте в нем затвор.

Шаг 4

Соорудить полукруглую нишу на уровне мангала. Будет раковина. Поэтому в нишу можно подвести кран с водой. Вместо ниши можно сзади мангала сделать небольшие ниши для ведер с водой. Это очень удобно, позволит помыть руки, не отходя от плиты.По бокам мангала разместите небольшие столешницы, чтобы на них можно было ставить продукты или посуду.

Как сделать мангал своими руками

Чтобы приготовить вкусные блюда на даче, хорошим вариантом будет использование кирпичного мангала. Строительство своими руками делается достаточно просто.

Наша статья познакомит вас с принципами работы мини духовки, вы узнаете из чего она может состоять.

Барбекю — самый популярный способ приготовления пищи на открытом воздухе.Эта конструкция похожа на мангал, имеет типовое устройство.

Отличие мангала от мангала

Специалисты-шашлычники, переделавшие своими руками много уличных печей, знают, что мангал поджаривает пищу снизу, используя тлеющие угли.

Пища не прожаривается сверху. Поэтому приходится постоянно вертеть шпажку.

Барбекю отличается. Мясо укладывается на решетку, сама решетка становится немного ниже боковых стенок.В этом вся суть работы данной конструкции. В печи-барбекю поддон выглядит сплошным полотном, без решеток.

По мере тления угля пища постепенно поджаривается за счет отражения от стен самой печи.

Стенки мангала высокие, за счет этого над продуктами образуется дымная шапка, они в ней слегка коптятся, это придает им особый аромат. Если положить в такую ​​духовку кусок жесткой свинины, то в процессе запекания в духовке он станет мягким и сочным.

Можно подумать, что высота над стенами 25 см не имеет значения, но это не так. Кулинарный процесс – дело тонкое, пища поддается малейшему изменению температуры.

Если вы обратите внимание, то заметите, что большинство пикников на природе или на даче не обходятся без печи-барбекю, гриль не так популярен. Конструкций кирпичной печи для барбекю существует довольно много, вы без труда подберете для себя удобный вариант.

Как построить мангал самому?

На первый взгляд кажется, что не простое приготовление пищи в печи-барбекю означает сложную конструкцию. Тем не менее, это не так; построить печь своими руками достаточно просто.

Именно любители дачных посиделок строят печи своими руками. Материалы для его строительства всегда есть под рукой у каждого хозяина. Каждый мужчина держал в руках кирпичи, а значит, построить печь для него не составит труда.

Сначала кладут кирпичные стены, затем замеряют место, где будет стоять поддон для дров, последний этап – установка решетки для продуктов.

При строительстве печи-барбекю важно подумать о ее внешнем виде. Красиво сделанная конструкция станет лучшим украшением дачного участка.

Особенности конструкции

Говоря простым языком, печь-барбекю – это самая примитивная кирпичная кладка. Сделайте его в виде буквы «П».Такая простая конструкция станет отличным вариантом для приготовления пищи на открытом воздухе.

Умелые строители ставят на плиты шампуры, это значительно облегчает работу при жарке мяса, не нужно ничего придерживать руками, достаточно перевернуть.

Материалы для барбекю

Печь-барбекю собирается из стандартных красных кирпичей, которые всегда есть в наличии на участке. Обмазывать слои кирпича обычной глиной нельзя, здесь нужен качественный цементный раствор.

По окончании строительства такой печи всегда снимается труба, она служит вытяжкой, навесом от непогоды и сильного ветра.

При наличии вытяжного зонта такую ​​печь легко можно разместить в беседке, на открытой террасе, от нее не будет исходить едкий дым прямо в лицо.

Мангалы, мангалы — в последнее время они пользуются огромной популярностью абсолютно у всех. Кто не любит вкусно поесть на свежем воздухе?

Все без исключения любят вкус сочного жареного мяса.Именно ради этого удовольствия и стоит приложить все силы, опыт и построить такую ​​печь. Вы будете гордиться своим изобретением, а также радовать близких новыми рецептами шашлыка.

Фото кирпичного мангала

Металлическая жаровня, безусловно, хороша. Но, помимо функциональности, хочется еще и красоты, особенно на участке: на даче или возле дома. Привлекательный вид без снижения функциональности придает мангал из кирпича. Есть очень простые модели, которые можно сложить, даже без навыков, за день-два, есть и посложнее – целые комплексы. Не советуем складывать такие без опыта, а попробуйте простую печь-барбекю или просто кирпичный мангал. Освойте кладку, основные приемы, и тогда вы сможете браться за более серьезные проекты.

Гриль-барбекю – в чем разница

Точного деления на мангалы и мангалы нет. Главное отличие в том, что готовят на шампурах на гриле, а бербеку делают на решетке.Но оба эти способа приготовления можно использовать даже на костре, так что — для нас в любом случае — что гриль, что мангал — это одна конструкция.

Также его можно классифицировать по наличию крыши. Мангал – это всегда открытое устройство, без дымохода. В мангалах, особенно из кирпича, часто делают дымоходы, хотя есть и простые открытые модели.

Жаровня простая кирпичная

Эта конструкция очень проста, ее легко изменить под любые нужды и желания.Он состоит из кирпичных стен, в которых устроены выступы (кирпич кладется на ребро). На эти выступы укладывают жаропрочные листы (металлические и др.), решетки, шампуры. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но она строится отдельно и по желанию.

Проект и фото готового мангала/мангала из кирпича

Любое кирпичное здание требует фундамента или хотя бы подготовленного фундамента.Нет даже этой маленькой кирпичной жаровни. Так как кирпичей много не бывает — стена в полкирпича, то для этого строения подойдет утрамбованный помост, выложенный каким-нибудь твердым покрытием.

Подготовка основания

Снять плодородный слой, при необходимости углубить яму. Глубина должна быть около 20-25 см. Размеры фундамента или площадки на 50 см больше размеров печи во все стороны. Дно выравнивают, на него насыпают щебень средней фракции.Толщина слоя щебня 15 см. Хорошо трамбуется. Желательно – виброплита, если нет – металлическая или деревянная трамбовка.

Дальнейшие действия зависят от выбранной базы. Если это одно из покрытий – брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который укладывается покрытие по уровню.

Если в качестве основания выбран плитный фундамент, его армируют стержнем диаметром 10 мм. Укладывается вдоль и поперек фундамента с шагом 20 см, в местах пересечения обвязывается.Если не умеете вязать специальной проволокой, можно стянуть пластиковыми хомутами. Для этой модели допускается армирование готовой толстой проволочной сеткой. Опалубка выставляется по краям и все заливается. К работам можно приступить через неделю, если среднесуточная температура воздуха была не ниже +20°С, и через две, если она была +17°С.

Для этого кирпичного мангала используется полнотелый керамический кирпич М200. Можно взять печку, но она дороже, шамот ставить не стоит: температуры не те и она слишком любит влагу, чтобы нормально себя чувствовать в открытом гриле.

Кладка ведется на глиняно-песчаную смесь, в которую для большей прочности добавляется немного цемента. Для начинающих лучше брать готовую смесь для печей, только не термостойкую, без шамота. Замесить по инструкции, толщина шва 3-5 мм, соблюдать строго. Постоянно следите за вертикальностью стен и горизонтальностью кладки. Это необходимо для нормальной работы печи.

Как видите, все действительно очень просто.Каждый нечетный ряд начинается с целого кирпича, нечетный – с половинки. В 6-м и 10-м рядах кирпичи укладываются на ложку – боком, и разворачиваются поперек основной кладки. Если делаете мангал — под колосник — в те же ряды, заднюю стенку делают из кирпичей, также укладываемых на ложки, а для соблюдения толщины кладки их укладывают в два ряда, как и остальные — с отделкой — офсетными швами. Если вы собираетесь использовать ка жаровню — для шампуров — на задней стенке, на ложки тоже положите кирпич, сделав выступ и в этой области.Спереди в качестве опоры для шампуров используется профильная металлическая труба небольшого сечения, нарезанная по размеру. В ней под шампур можно сделать углубления.

Начиная с 7-го ряда кладка ведется только наполовину — правая или левая — кому как нравится, но такая схема приведена под жарочную камеру слева — она ​​шире, и слева есть стол. Если вам удобнее наоборот, сделайте зеркальное отображение этого порядка.

Кирпич – материал гигроскопичный, чтобы уменьшить количество влаги, которую он будет «вытягивать» из основания и продлить срок эксплуатации, необходима гидроизоляция под первым рядом.Можно уложить рулонный материал в два слоя (типа толя или гидроизоляции), пройтись по периметру гидрофобной пропиткой. Слой гидроизоляции между первым и вторым рядом не помешает.

Так выглядит одна из вариаций кирпичного мангала без стола (если он вам не нужен, просто игнорируйте эту часть)

После того, как кирпичный мангал сложен, его оставляют сохнуть в теплую погоду на 1-2 дня, в более прохладную — на 3-5 дней.Затем можно провести пробный запуск. Примерное «оборудование» показано на фото готового мангала. В этом варианте делают три ряда выступов: верхний – для продуктов, средний – для углей, нижний – для сбора сгоревших углей и золы.

Чтобы мангал в сложенном виде служил более-менее долго, его желательно покрыть составом, снижающим гигроскопичность. Для этого случая лучше всего подходит лак КО-85. А еще неплохо было бы предусмотреть какую-нибудь крышку: чтобы закрыть на случай дождя и на зиму.

Кирпичный мангал с дымоходом: заказ

Этот вариант мангала немного сложнее, но тоже не самый сложный. Самое главное, что камера сгорания здесь имеет прямой свод, а сделать его сводчатым гораздо проще. Кирпичная жарочная камера поднята на высоту 90 см, общая высота — до начала трубы — 217,5 см.

Все начинается с подготовки фундамента. Для этой печи-барбекю подходит только монолитное армированное основание (шаг армирования 15 см) на уплотненном щебнем основании.На просохший фундамент расстилается гидроизоляция в два слоя, затем начинается укладка. Если мангал делается в беседке, первый ряд кладки должен начинаться на уровне пола. Если фундамент получился ниже, выложите дополнительный ряд (или два) кирпича, а затем начинайте кладку по заданной схеме.

Первые 9 строк не требуют особых пояснений. Их укладывают точно по схеме, соблюдая порядок, используя половинки и резаные кирпичи, если это указано на плане.Обязательно нужно проверить вертикальность полученных стен, а также контролировать толщину раствора – 8-10 мм и горизонтальность укладки каждого кирпича.

Для контроля толщины шва можно использовать арматурный стержень соответствующего диаметра. Его кладут на ребро, поверхность ряда заполняют раствором, излишки срезают кельмой чуть выше планки. После укладки и подстукивания кирпичей получается ровный шов – планка не дает кирпичу опускаться ниже, чем нужно.Затем планка снимается и перемещается выше.

Для возможности укладки 6-го ряда (сплошного) после укладки 5-го кладут полосу металла толщиной 4-5 мм, шириной 40 мм. Длина — чуть меньше пролета печи — 1450 мм. Полос необходимо 3 – одна по краю, две примерно посередине каждого ряда кирпичей, или как указано ниже (11-й ряд).

Расположение следующих рядов мангала понятно. Только в 12-м ряду обратите внимание — вам нужны кирпичи, распиленные вдоль. Также следует сказать, что 12-й и 13-й ряды крупнее нижних — образуя декоративный «пояс».

Кирпич шамотный (ША-8) в этих рядах маркируется светлым цветом. Ставят на тот же состав из глины и песка (можно добавить небольшую долю цемента). Смеси на основе шамота лучше не использовать: для спекания им нужны очень высокие температуры, недостижимые в уличных мангалах. В результате этот раствор может просто рассыпаться позже.

С этой частью порядовки тоже все понятно: начинаем формировать свод топки.Он накладывается на 22-й ряд, в котором постепенно сужается.

Продолжается формирование свода, который в 30-м ряду переходит в дымовую трубу. Далее чередуются 30-й и 31-й ряды, пока не будет достигнута необходимая высота.

Видео

Фото мангала из кирпича

Сначала несколько вариантов попроще. Эти кирпичные мангалы можно сделать своими руками.

Вариации на ту же тему — оригинальная отделка

Несколько мангалов, которые можно построить при наличии некоторого опыта, но лучше доверить специалисту (если найдете, конечно)

Если вы часто проводите время с друзьями, любите мясо или рыбу, то вам просто необходим кирпичный мангал. Этот функционал позволит приготовить даже большие куски мяса, превратив их во вкуснейшее ароматное блюдо. Предлагаем ознакомиться с конструктивными особенностями детализированных зданий и последовательностью их возведения.

Устройство и принцип работы кирпичного мангала

Современные комплексы обычно включают более трех печей. Их размеры определяются на этапе разработки проекта. Такое устройство делает печь-барбекю многофункциональной.Предусмотрена русская печь с духовкой, кирпичный мангал, коптильня. Возможны и другие варианты. Имеет три и более каналов, которые могут быть изолированы друг от друга благодаря системе клапанов.

В состав мангала входит решетка, которая устанавливается на 20-25 см ниже уровня боковых стенок. Угольный отстойник прочный, чтобы обеспечить достаточную тягу. Уголь тлеет, поэтому происходит постепенное и равномерное приготовление различных блюд. Высота стенок обеспечивает образование теплой воздушно-дымовой подушки, благодаря чему готовящаяся пища приобретает характерный дымный аромат.

Где лучше всего организовать место для барбекю

Существует ряд факторов, которые следует учитывать при выборе места для размещения барбекю. Он должен располагаться:

• вдали от легковоспламеняющихся веществ;
• подальше от деревьев;
• с подветренной стороны зданий;
• далеко от .

Комплекс желательно располагать вдали от дома (на расстоянии не менее 5 м). При этом на минимальном расстоянии от кухни, чтобы хозяйке было удобно готовить.Целесообразно вымостить комплекс либо из кирпича. Покрыть все деревянные элементы антипиреном.

Виды готовых наборов барбекю из кирпича для дачи

Решив приобрести готовый набор барбекю из кирпича для дачи, обратите внимание на печь-барбекю:

• «Садовая» … Подходит для круглогодичного использования. Состоит из восьми элементов и стальной трубы. Прикреплено к. При высоте 1,8 м он имеет размеры 1×0.8 м;
• «Престиж» … ​​Весит 600 кг. При высоте 2,4 м имеет размеры 1,3×1,05 м;
• «Пикник» … ​​Весит 670 кг. Позволяет установку шампура. Работает на дровах и угле;
• «Сказка» … ​​Вес — 500 кг. Для приготовления пищи следует использовать только древесный уголь. При высоте 2,3 м он имеет размеры 1,2×0,8 м.

Прежде чем купить мангал из кирпича, имейте в виду, что отзывы о готовых конструкциях не всегда положительные.

Подробнее на ForumHouse: https://www.forumhouse.ru/threads/199413/

Как выбрать конструкцию мангала из кирпича: информация, актуальная при разработке проекта

Среди множества различных вариантов мангалов самые популярны:

• печи-барбекю, выполненные с дымосборником вверху, через который от мангала отводится дым;

• барбекю-комплексы с широким функционалом;

Комплексы выполняются угловыми и фронтальными.Они могут иметь множество элементов, необходимость в которых в каждом конкретном случае определяется индивидуально. Судя по чертежам и фотографиям, размеры мангала из кирпича фронтального типа обычно составляют 3,7×1,3 м, углового — 2,5×3 м. Хорошая конструкция может включать в себя не только мангал, но и коптильню, зону, предназначенную для приготовления пищи, различные шкафы-купе и многое другое.

Внимание! Выбор в пользу большого комплекса позволит разнообразить перечень приготавливаемых блюд.

Популярные проекты барбекю из кирпича своими руками

Если вы решили сделать мангал из кирпича самостоятельно, вам пригодятся проекты уже реализованных решений.Предлагаем ознакомиться с популярными вариантами, которые можно воссоздать на .

1 из 6

Строительство печи-барбекю из кирпича своими руками

Приступая к постройке печи-барбекю из кирпича своими руками, необходимо правильно подготовиться. Вам потребуются не только материалы и инструменты, но и точное знание технологии, чертежей, в соответствии с которыми будут выполняться работы. Предлагаем разобраться, как самостоятельно построить такую ​​постройку на своем участке.

Какие материалы и инструменты нужны для работы: примерный список

Выбирая материалы для строительства, нужно знать, какой кирпич использовать для своего мангала. Вам понадобится красный цвет и шамот. Последний предназначен для кладки топки.

Внимание! Необходимое количество кирпича зависит от конструктивных особенностей и размеров возводимой печи.

Вам также понадобятся:

• печное литье.Перечень, размеры и количество определяются на этапе разработки чертежа;
• глина;
• на устройство или основные компоненты для его приготовления;
• арматура для повышения прочностных характеристик фундамента;
• Металлический лист;
• доски для;
• гидроизоляционный материал;
• мастерок;
• строительный уровень;
• для мокрой резки кирпича;
• с соответствующими кругами;
• молоток с резиновой головкой;
• Шаблон для полукруглой арки.

Как подготовить чертеж мангала из кирпича своими руками: полезные советы

Приступая к разработке своими руками чертежа мангала из кирпича, подумайте о следующих моментах:

• площадь и прочностные характеристики фундамент будущей конструкции. Фундамент должен быть рассчитан на будущую эксплуатационную нагрузку;
• конструктивные особенности и высота будущей печи;
• конструктивные особенности мангала, шампура и решетки;
• Наличие навеса или беседки.При наличии можно будет не зависеть от погодных условий;
• наличие доборных элементов. Кроме мангала можно предусмотреть коптильню или . Они должны присутствовать на чертеже;
• система защиты от ветра;
• место для хранения угля;
• конструктивные особенности.

Комментарий

Руководитель бригады ремонтно-строительной компании «Дом Премиум»

«Приступая к разработке чертежа мангала из кирпича своими руками, скачайте готовые решения бесплатно . Их можно использовать как основу.

Закладка фундамента

Срок службы кирпичного мангала в беседке зависит от качества основания. Работы начинаются с подготовки котлована. Для этого снимают плодородный слой и выносят грунт на глубина 20-25 см.

Внимание! Размеры закладываемого фундамента зависят от размеров и конструктивных особенностей мангала и должны быть больше печи на 0,5 м во все стороны.

Иллюстрация	Описание действия
	На выровненное дно котлована насыпают и утрамбовывают пятнадцатисантиметровый слой щебня средней фракции. Залить небольшим слоем бетона. Мы выполняем. Для этого вбиваем прутья через равное расстояние, а также прокладываем их вдоль и поперек, связывая в месте пересечения.
	Залить бетоном до уровня ямы, закрыть сверху металлическим листом и оставить на трое суток.Лист следует укладывать на кирпичи, чтобы исключить его контакт с залитым раствором.
	Выставляем опалубку и продолжаем заливку основания.

Если вы хотите самостоятельно изучить последовательность, посмотрите это видео.

Приготовление глиняного раствора

Для кладки печи выбрана темно-красная глина. Его замачивают на сутки до приготовления раствора и тщательно перемешивают через день.В размоченную глину добавляют песок в пропорции 1:2. Для повышения пластичности в состав вводят клей для печей и каминов (около 3% от объема). Состав тщательно перемешивается. Можно приступать к укладке.

Кирпичный мангал пошагово

Устройство топки и дымохода

Для топки и дымохода используются жаропрочные кирпичи. Формирование трубы обычно начинают с 18 ряда. В каждом из них убирают четверть кирпича для сужения отверстия.Это делается до 28 ряда. Стоит оборудовать вентилем.

Внимание! Вместо кирпича допустим установка металлической коробки.

Думаем, следующее видео с инструкцией будет вам интересно.

Наружная отделка печи-барбекю

Приступая к внешнему дизайну, следует согласовать отделку со стилем дома и других построек на участке. Все элементы комплекса должны иметь единый декор.

Сколько стоит построить мангал из кирпича под ключ — обзор цен

Не каждый может выполнить весь комплекс работ самостоятельно. Но многих интересует цена мангала из кирпича под ключ. Здесь все будет зависеть от многих факторов, в том числе от размеров здания и его конструктивных особенностей. Если вы решили заказать кирпичный мангал, обратите внимание на среднюю стоимость популярных моделей.

Часто путают понятия мангал и мангал, так как они построены для приготовления пищи на дыму и углях.Но мангал нужен для приготовления шашлыка, а шашлычная – это способ приготовления блюд на открытом огне с использованием гриля.

Обычный Мангал можно превратить в мангал, прикрепив к нему решетку.

Печь-барбекю бывают мобильными и стационарными, размеры зависят от выполняемых функций. Простейшая печь строится размерами 0,18*0,07*0,9 м , напоминает обычный мангал с решеткой.

Возводится несколько улучшенный мангал с местом под варочную поверхность, его размеры 1.7*0,4*1,9м … ​​Простейшая печь комплекс имеет размеры 1,2*2,2*1,9м .

Предлагаются печи для строительства с казаном, мангалом, печью и другими приспособлениями для приготовления пищи на углях … ​​Вам остается только выбрать проект, соответствующий вашим потребностям. Мы подробно расскажем в этой статье о том, как построить мангал из кирпича своими руками. Чертежи, фото некоторых проектов прилагаются. Ну а размеры кирпичного мангала, чертежи и фотографии других моделей печей можно посмотреть на соседних страницах нашего сайта.

Зачем строить барбекю из кирпича своими руками?

Современный Разнообразие уличных плит не дает возможности выбрать единую модель — хочу взять по одному элементу из каждого проекта. Садовая печь-барбекю из кирпича своими руками позволяет объединить их в одну совершенную печь на своем участке.

Фото 1. Небольшая высокоэстетичная кирпичная садовая печь-барбекю с мангалом и рабочим столом. Такую несложную печь-барбекю своими руками из кирпича и камня соорудить легко и быстро, особенно при наличии специальной инструкции по кладке мангала с мангалом.

ТО К плюсам кирпичной печи собственного строительства можно отнести следующие преимущества:

• возможность создания собственного проекта;
• построенная таким образом печь будет стационарной — ее не украдут, даже если хозяева участка будут долго отсутствовать;
• уверенность в материалах и долговечности собранной печи;
• кладка мангала настолько проста, что ее может освоить человек без опыта печника;
• придание сайту классического вида или деревенский стиль ;
• создание повода для гордости перед друзьями.

Каковы конструкции печи для барбекю и кирпичного шашлыка?

Основные проекты строительства мангала из кирпича делятся на 3 вида:

• без трубы — самая простая печь, напоминающая мангал, требующая минимальных затрат на строительство;
• с трубой — улучшенная печь, при приготовлении пищи в которой дым не будет сдуваться ветром в разные стороны;
• с трубой и варочной панелью — для возможности приготовления первых блюд, например, супов, борщей, ухи.

Оптимальный вариант — создать печи с трубой без плиты , ведь чаще всего компания собирается есть горячие шашлыки с не менее горячими напитками.

Труба в конструкции топки защитит остальных от случайного рассеивания дыма, летящих частиц золы.

Строительство кирпичного мангала: смета расходов

Одним из первых этапов реализации проекта является расчет материала, который понадобится для строительства печи.Садовые мангалы для дачи имеют множество схем, показывающих, как сделать ту или иную конструкцию, к некоторым из них также прилагается порядок. Для него особенно удобно заранее определить количество необходимого строительного материала.

Расчет количества рядового кирпича для строения печь с дымоходом (по рядам): 38 + 10,5 + 10,5 + 10,5 + 10,5 + 33 + 33,5 + 13 + 13 + 13 + 13 + 35 + 35 + 9 + 9 + 9 + 9 + 9 + 9 + 9 + 9 + 18 + 26 + 22 + 20 + 12 + 10 + 9 + 7 + 5 + 5 = 474.5 шт.

• обычный Кирпич красный 1 сорт — 474,5 шт. ;

Расчет количества огнеупорного кирпича для кладки топки (начиная с 14 ряда): 7+7+7,5+7,5+7+7,5+7+3=53,5 шт.

• Кирпич огнеупорный для создания топки — 53,5 шт.;
• Раствор бетонный для заливки фундамента или его смесь из воды, песка, щебня, цемента в соотношении 4:4:4:1;
• Металлическая труба диаметром 15-20 см — 1 шт.;
• доска для формирования опалубки — 1 шт.;
• крупный песок — 17 кг;
• сетка армирующая — 2 м;
• Листовой металл — 1 шт.;
• столешница — 1 шт.;
• Колосник для сбора угля — 1 шт.;
• Герметик силиконовый и термостойкий для заделки трещин в кирпичной кладке — 1 туба;
• облицовочный материал .

Прежде чем перейти к этапу строительства, проверьте наличие инструментов :

• лопата;
• строительный уровень;
• веревка;
• рулетка;
• молоток.

Такие инструменты настолько просты, что трудно найти альтернативу их использованию.

Внимание! При строительстве печи вам понадобятся половинки кирпичей — их можно сделать с помощью болгарки.

Вас также заинтересует:

Выбор и подготовка места для строительства

Место, где можно построить печь-барбекю своими руками, выбирается исходя из комфорта и пожарной безопасности. На расстоянии 3-4 метра от печи не должны расти деревья, кусты, трава.Если на участке строятся пристройки, баня, другие постройки, печь необходимо строить на расстоянии. Преобладающее направление ветра не должно быть в сторону собственных и соседних строений.

Фото 2. Импровизированное место отдыха с мангалом в зарослях сада. Наверняка у вас на участке есть уголок, куда отлично впишется мангал из кирпича. Фото не позволяет оценить размеры участка, но даже небольшая печка будет смотреться лучше, чем такой выжженный кусок земли.

Если речь идет о комфорте использования будущей готовки в уличной печи, то удобнее всего разместить конструкцию рядом с зоной отдыха — патио, беседкой, террасой. Если таких мест на участке нет, можно выбрать любое место для шашлычной, а рядом поставить стол со стульями. Имейте в виду, что вам понадобится много воды и дров для приготовления пищи и обслуживания печи. Размер рабочей площади печи выбирается в зависимости от финансовых возможностей и размеров участка.

• нахождение с подветренной стороны жилого дома. В противном случае дым пойдет в дом, проникая внутрь и оставляя следы копоти снаружи;
• нежелательно наличие растений рядом с мангалом-барбекю из кирпича – их жизнедеятельность будет нарушена из-за высоких температур.

Когда место выбрано, следует подготовить площадку для печной зоны … Почва очищается от плодородного слоя: трава, кусты, деревья. Допускается удаление деревьев с вашего участка без согласования с местными властями при условии отсутствия экологических ограничений.

Внимание! Помните, что корни, оставленные в земле, могут прорасти и повредить пол в области печи.

Обычно при планировке и расчистке территории под будущую застройку высаживают хвойные и плодовые деревья. После этого можно переходить к этапу заливки фундамента по форме и размерам, которые предполагает выбранная вами схема чертежа мангала.

Кирпичная мангальная постройка

Печь на приусадебном участке, к какому бы типу она ни относилась, это сооружение достаточно сложное и требует определенного знания.Поэтому для всех, кто решил построить мангал для дачи своими руками, пошаговая инструкция , которая приведена на этой странице сайта, просто необходима. Если кладка печи-барбекю своими руками – процесс для вас незнакомый, без такой инструкции вы вряд ли сможете выложить даже первый ряд кирпичной кладки.

Перед началом строительства целесообразно выполнить примерный чертеж для расчета необходимого количества материалов и правильного возведения конструкции.

Печи с большим стажем не используют чертеж для кладки (они уже наизусть знают, как выложить мангал из кирпича своими руками).

Если вы не специалист, вам — кроме обычного чертежа — понадобится еще заказ кирпичного мангала , чертежи кладки или подробная схема кладки мангала.

Любая кирпичная печь строится слоями — один ряд кирпичей за другим. Количество кирпичей в каждом ряду неодинаково и складывать их можно по-разному.Чтобы точно знать, как класть кирпичный мангал своими руками и ничего не перепутать, и нужны чертежи с заказом. Даже начинающий печник, имея на руках такие чертежи, уверен, что проекты по заказу печи-барбекю помогут избежать грубых ошибок при строительстве.

Как делают печи-барбекю для дачи из кирпича: фундамент (поэтапно)

Большой вес кирпичной печи требует прочного фундамента. Одинаково подходит лента и монолитный фундамент .Воспользуемся рекомендациями печников и отдадим предпочтение монолитному варианту.

Внимание! Лучше всего выложить плиткой рабочую зону вокруг духовки.

Итак, начинаем строить мангал своими руками — пошаговая инструкция заливки фундамента :

• рытье котлована 1,5*2 м глубиной до 0,4 м .
• дно выравнивается лопатой;
• слой песка засыпан толщиной 10 см , заполнен небольшим объемом воды, утрамбован;
• устанавливается деревянная опалубка, крепящаяся саморезами;
• укладывается армирующая сетка;
• фундамент заливается бетонным раствором;
• оставить на неделю до застывания.

Внимание! При смешивании в растворе скапливается воздух, из-за чего снижается прочность конструкции. Чтобы удалить воздух, нужно сделать отверстия в незастывшем бетоне.

Кирпичная кладка мангала: цоколь

Фундамент, на который будет установлена ​​вся печная конструкция, является первым этапом, с которого начинается кладка кирпичного мангала. Пошаговые инструкции, которые мы здесь приводим, должны помочь избежать ошибок, из-за которых вся конструкция может прийти в негодность.

Внимание! На этапе кладки мангала своими руками поэтапно используется красный жженый кирпич 1 сорта и цементный раствор.

После застывания фундамента его тщательно изучают на наличие трещин … ​​Их нужно заделать и дождаться пока они затвердеют.

Далее маркируется контур печи … ​​Специалисты рекомендуют натягивать шнур между застрявшими в углах кусками арматуры.Кирпичи укладываются вдоль шнура, смазываются цементным раствором и укладываются в 2 слоя, начиная с полкирпича.

Проверить ровность кладки с помощью уровня.

Внимание! Ударьте молотком по верхней и боковой сторонам каждого кирпича, чтобы усилить сцепление строительных материалов.

Колосник угольный укладывается на второй ряд. Нанесите раствор на торец кирпича, чтобы повысить надежность кладки.

Последующие ряды будут начинаться с половинок кирпичей … Далее укладывается 5 рядов кирпича по представленной схеме. Начиная с 6-го будет располагаться противень — здесь сделан небольшой выступ. Укладывается 3 ряда по схеме, и новый выступ для основы стола печи .

Совет! Выбирайте высоту духовки и стола, руководствуясь удобством использования. Вы можете свободно относиться к количеству начальных рядов – они никак не влияют на прочность и надежность конструкции.

Вас также заинтересует:

Печь-гриль Кладка: Топка

Внимание! На этом этапе вам понадобятся 2 вида кирпича — обычный красный и огнеупорный, раствор глины и песка. Кирпичи будут выкладываться в 2 ряда — внешний из красного кирпича, внутренний из шамотного. Дно топки также следует выложить огнеупорным кирпичом.

Основа для топки и столешницы выполнена в виде стяжки. Планки из досок выкладываются толщиной в один кирпич из кирпичей, обрезанных по размеру пролета. Сверху заливают раствором бетона, оставляют на 5 суток .

Высота этой части печи зависит от ее формы: 9 кирпичей для прямоугольной, 7 для арочной. Глубина — до 70 см … Труба снимается через несколько рядов.

Фото 3. Идет процесс строительства мангала из кирпича. Фото сделано на этапе, когда кладка печи-барбекю почти готова и строительство топки близится к завершению. Еще один модуль находится на стадии кладки первого ряда кирпичей.

Внимание! Для удаления дымохода площадь кладки постепенно уменьшают, каждый ряд уменьшают на полкирпича в длину и на ¼ в ширину.С 7-го ряда начнется укладка трубы высотой до 13-го ряда.

Кладка дымохода

Внимание! На данном этапе используется красный кирпич и цементный раствор.

Дымоход в кирпичном мангале, расположенном в беседке, покупается в строительном магазине или сваривается из листового материала … ​​Для герметизации свободного пространства между трубой и топкой используйте термостойкий герметик … беседка должна быть снабжена противопожарным отверстием для выхода дымохода.

Важно! На верхний конец трубы надевается оголовок для создания правильной тяги и защиты печи от атмосферных осадков, которые могут нарушить ее функциональность.

Столешницу проще купить в магазине, прикрепив ее к созданному карнизу силиконовым герметиком . Чтобы сделать своими руками, нужно после установки плиты оштукатурить цементом и отделать плиткой или камнем поверхность.

Отделка печи трубой

Оставив дымоход, можно заняться внешним видом мангала.Для этого задекорируйте печь для шашлыка и барбекю своими руками: выложите напольное покрытие нескользким материалом, например, керамогранит . В этом случае используется специальный клей. Проходят по фасаду болгаркой и зачищают щеткой для устранения остатков раствора. Для повышения эстетического вида строения можно использовать плитку или дикий камень.

Дополнительные атрибуты

Для повышения комфорта отдыха рядом с уличной печью желательно позаботиться о дополнительных атрибутах.

Для украшения участка и возможности уютного времяпрепровождения в вечернее время необходимо провести электричество и выполнить освещение стола , очага, подкровельного пространства, границ зоны отдыха или площадки.

Фото 4. Подробная схема кирпичного мангала от англоязычных специалистов. Помимо самой печи на рисунке также есть описание рабочего стола с необходимыми размерами. Если вы собираетесь построить мангал из кирпича своими руками, чертежи такого рода будут необходимы.

Рабочий стол для подготовки продуктов к приготовлению, стеллаж для размещения специй, посуды и столовых приборов, расположенных рядом с рабочей зоной.

Вы можете полностью разместить печь с дымоходом в застекленной беседке и круглый год готовить вкусные шашлыки или смонтировать навес для базовой защиты от осадков.

В качестве мебели для отдыха приобретаются или изготавливаются стол, скамьи или стулья. Дизайнеры не рекомендуют покупать дешевую пластиковую мебель — она испортит атмосферу уличной кухни и может стать причиной пожара.Лучше отдать предпочтение кованой, деревянной, плетеной мебели натуральных цветов.

Пожарная безопасность

Не забывайте соблюдать правила пожарной безопасности. Никому не хочется прерывать свой отдых, чтобы вызвать пожарную часть и ликвидировать последствия возгорания близлежащих объектов.

Правила установки печи для предотвращения пожара:

• необходимость строительства на прочном фундаменте ;
• отделка металлическими листами или другим негорючим материалом для пола перед печью;
• жилье на приличном расстоянии от легковоспламеняющихся веществ , деревья, кусты, постройки.

Фото 5. Набор импортных огнетушителей разных размеров. В целях пожарной безопасности любая кирпичная печь-барбекю обязательно должна быть оборудована одним из этих предметов: фото показывает, насколько богат выбор у владельца дачного участка.

Правила эксплуатации:

• при простое духовка накрывается крышкой , чтобы осадки не нарушали функциональность;
• защитите детей от места, близкого к печи;
• не оставляйте включенную духовку , особенно с едой, без присмотра.

Различные печи-барбекю из кирпича: проекты, фото, чертежи

Когда нельзя остановиться на каком-то одном проекте барбекю из кирпича, фото, схемы, чертежи кладки мангала помогут сделать правильный выбор. Изучите нашу подборку иллюстраций, чтобы определить, какой проект вам больше нравится. Обратите особое внимание на сложность предлагаемой конструкции: сможете ли вы осуществить тот или иной проект своими руками?

Фото 6. Фрагмент инструкции, показывающий, как складывается печь-барбекю из кирпича.Такой порядок кладки мангала значительно облегчает работу, особенно тем, кто никогда не строил мангал из кирпича своими руками. Рисунки, поэтому старайтесь выбирать именно с заказом.

Фото 7. Графическая схема мангала из кирпича. Выложить кирпичный мангал для дачи своими руками по такому проекту не составит труда.

Фото 8. Компьютерная модель мангала из кирпича: порядок и схема сборки. С более подробной схемой сложить мангал будет проще, но и такой чертеж ускоряет возведение конструкции.

Фото 9. Компьютерная схема кирпичного барбекю. Приложенные к такой схеме чертежи кладки дадут точную информацию о размерах конструкции и порядке ее возведения.

Фото 10. Схематический эскиз постамента для проекта барбекю. Необходимы чертежи с размерами, какой бы тип печи вы ни выбрали – каменную или кирпичную, маленькую или большую, сложную по конструкции или нет.

Фото 11. Компьютерный проект барбекю из кирпича.Скачать бесплатно такой проект очень полезно, когда есть желание выложить садовый мангал из кирпича своими руками.

Фото 12. Начинающий печник выполняет рядовую кладку мангала из кирпича своими руками. Фото сделано на этапе, когда уже готов фундамент и уже уложено несколько рядов кирпичей.

Фото 13. Маленький открытый кирпичный мангал. Чертежи такой конструкции предельно просты, однако, если вы решили установить кирпичный мангал своими руками, в этом случае желателен приказ, подробно описывающий кладку кирпича.

h

Фото 14. Кирпичная печь с двумя трубами. На нашем сайте вы можете увидеть самые необычные проекты барбекю. На фото этой модели, например, видно, что печь для мангала и барбекю, сделанная своими руками, может по очертаниям напоминать печь из русской избы.

Фото 15. Существует большое разнообразие видов мангалов для кирпичной дачи. На фото удлиненная модель, сложенная уголком. На боковой стене заметно, что использована оригинальная схема барбекю из кирпича.

Фото 16. Возле дощатого забора стоит дачный мангал из кирпича, построенный хозяином участка своими руками. Эта структура состоит из трех простых секций. При этом видно, что использована довольно необычная компоновка кирпичного мангала.

Фото 17. Кирпичная конструкция для приготовления различных блюд на открытом воздухе. Чтобы построить даже такую ​​относительно простую печь-барбекю своими руками, может понадобиться заказ кирпичной кладки.

Фото 18. Задний двор загородного дома с площадкой для барбекю и печкой с большим дымоходом. Чтобы построить такой достаточно сложный кирпичный мангал своими руками, схемы с подробными размерами и последовательностью действий просто необходимы.

Полезное видео

Посмотрите размещенное здесь видео, в котором вы можете увидеть, как сделать мангал из кирпича своими руками. Также показаны все остальные этапы строительства.

Средняя оценка: 5 из 5.
Оценено 1 читателем.
