Труба дренажная использование: Укладка дренажной трубы: пошаговая инструкция

устройство и монтаж, технология укладки пошагово, фото и видео

Обустройство дренажа решает сразу несколько задач. Главные из них – это отвод грунтовых вод высокого залегания и верховодки от заглубленного фундамента дома, снижение нагрузки на гидроизоляцию стен подвалов и подземных технических этажей, осушение участка на увлажненных грунтах. Стандартная схема системы дренажа состоит из приемников воды и труб, проложенных в грунте. Прочитав статью, Вы узнаете, как работает дренажная труба и как устройство дренажной трубы позволяет одновременно собирать воду и отводить ее в специальные колодцы или за территорию участка.

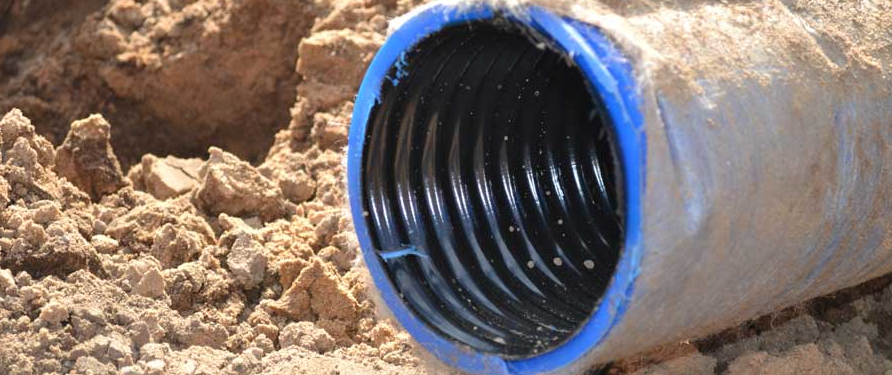

Дренажные трубы легко узнать по гофрированной поверхности и нанесенной перфорацииИсточник vse-o-kanalizacii.ru

Виды дренажных труб

Дренажные трубы отличаются между собой материалами, устройством и даже формой.

По виду материала существует следующая классификация:

• керамические;
• асбестоцементные;
• полимерные.

Все перечисленные материалы имеют хорошую морозостойкость, высокую устойчивость к влаге и не подвержены гниению. Но отличаются между собой по другим параметрам.

Керамические

Как и для внешней канализации, это традиционный материал, который был повсеместно распространен до «эпохи полимеров». Существует даже советский ГОСТ, который регламентирует форму дренажных труб из керамики. Внутри они имеют форму полого цилиндра, а снаружи бывают не только цилиндрическими, а еще в виде шести- и восьмигранника.

Для справки! В отличие от канализации, трубы для дренажа делают без раструбов – их соединение производится с помощью муфт, которые не создают условий для накапливания ила на стыках. Эту же технологию соединения «позаимствовали» в дальнейшем изделия из других материалов.

Еще одним отличием от канализационных керамических труб служит отсутствие глазированного слоя на внешней поверхности.

Керамические дренажные трубы – без перфорации, глазированного слоя и раструбовИсточник o-trubah. com

Обычно стенки дренажной трубы имеют отверстия в виде канавок или прорезей, но иногда они отсутствуют. Неперфорированные трубы используют не для сбора воды, а только для ее отвода с участка.

Достоинства: абсолютная экологичность и довольно высокий срок службы (до 30 лет).

Недостатки: высокая стоимость, хрупкость, сложность в транспортировке, тяжело проходит подгонка по размеру и укладка дренажной трубы при монтаже системы.

Асбестоцементные

Для устройства дренажа используют обычные асбестоцементные безнапорные трубы и муфты с маркировкой БНТ и БНМ. В отличие от керамических, у них универсальная специализация – организация наружных трубопроводов канализации и дренажа, защита подземных кабелей телефонной связи.

Чтобы их использовать не только для отвода, но и для сбора грунтовых вод, они нуждаются в доработке – нарезке сквозных щелей или высверливании отверстий.

Достоинства: универсальность, невысокая стоимость, простота в подгонке по размеру.

Недостатки: необходимость доработки, хрупкость, сложность укладки дренажа и плохие экологические свойства. Дренажная асбестоцементная труба с перфорациейИсточник vse-o-kanalizacii.ru

Для справки! Последнее качество требует пояснения. В Евросоюзе с 1 января 2005 запрещено использование асбеста и изделий из него – есть печальная статистика МОЗ о канцерогенном влиянии на организм асбестовой пыли. И хотя считается, что цемент связывает микроволокна асбеста, при подгонке и перфорации отверстий эта пыль обязательно появится. Поэтому предписано все работы с этим материалом проводить исключительно при использовании средств защиты дыхательных путей и слизистых оболочек.

Полимерные

В эту категорию входят изделия из полиэтилена, полипропилена и ПВХ.

Они бывают:

• жесткие и гибкие;

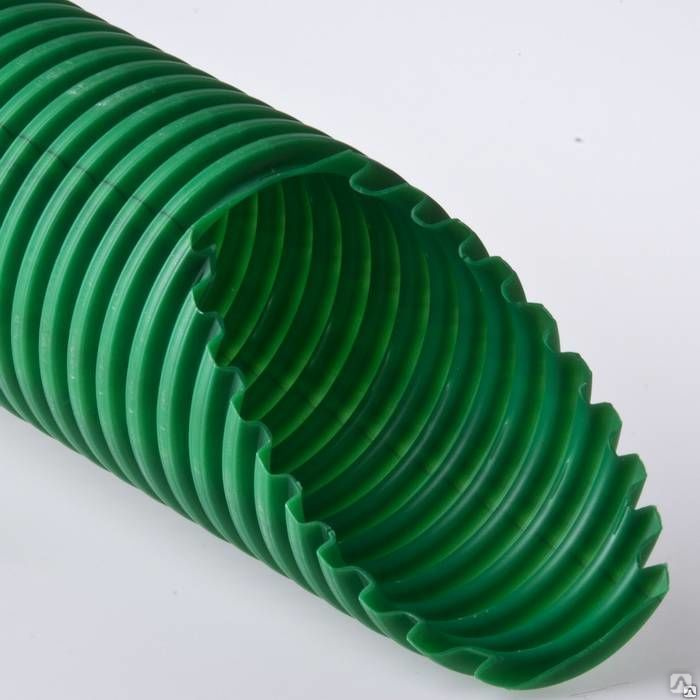

• гладкие и гофрированные;
• однослойные и двухслойные;

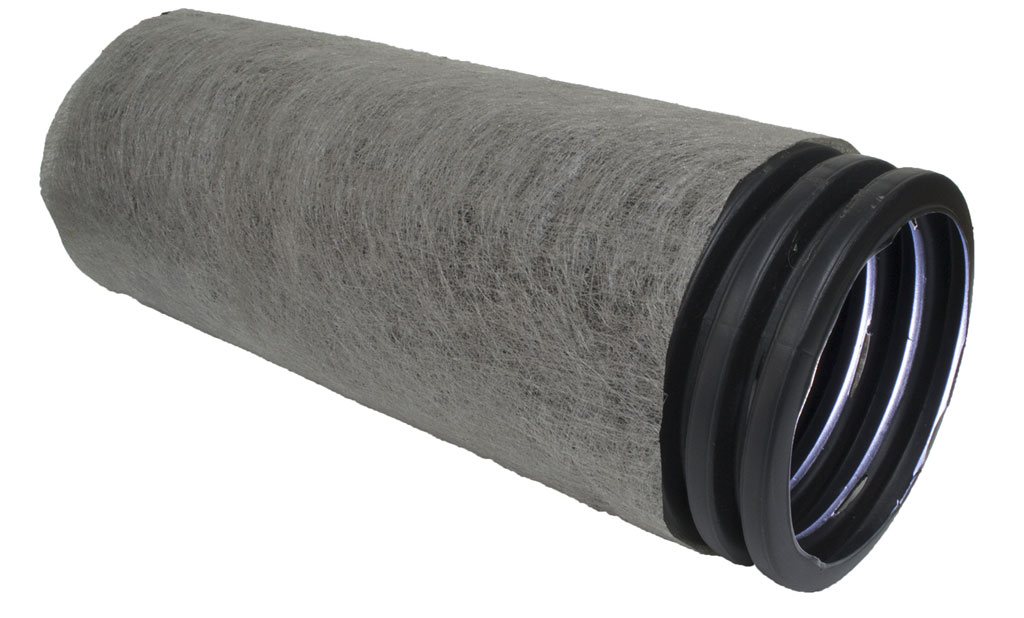

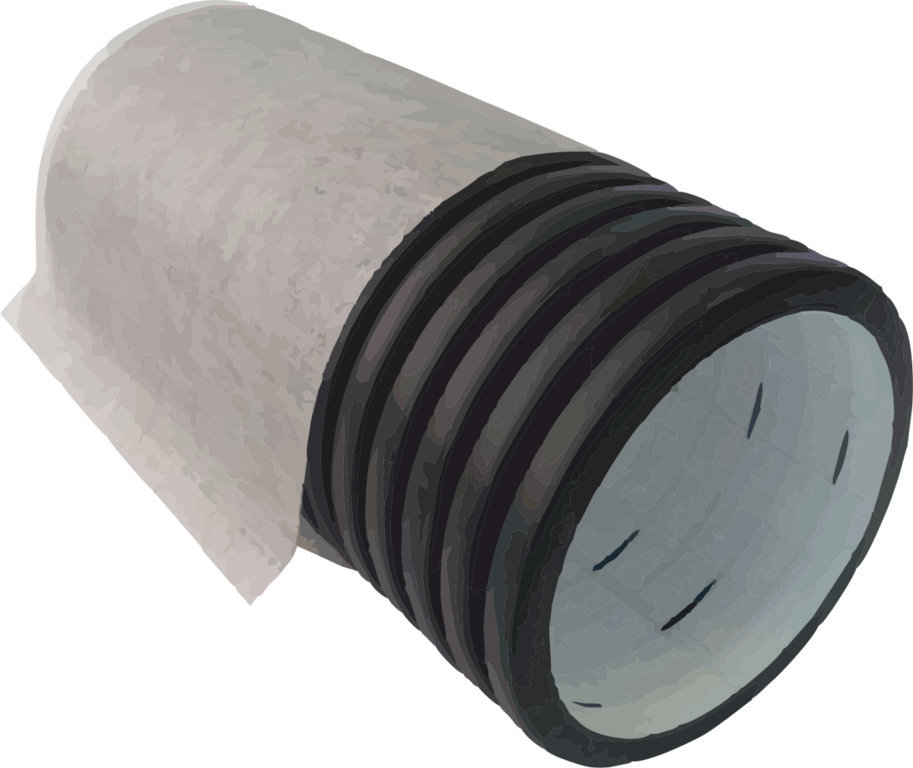

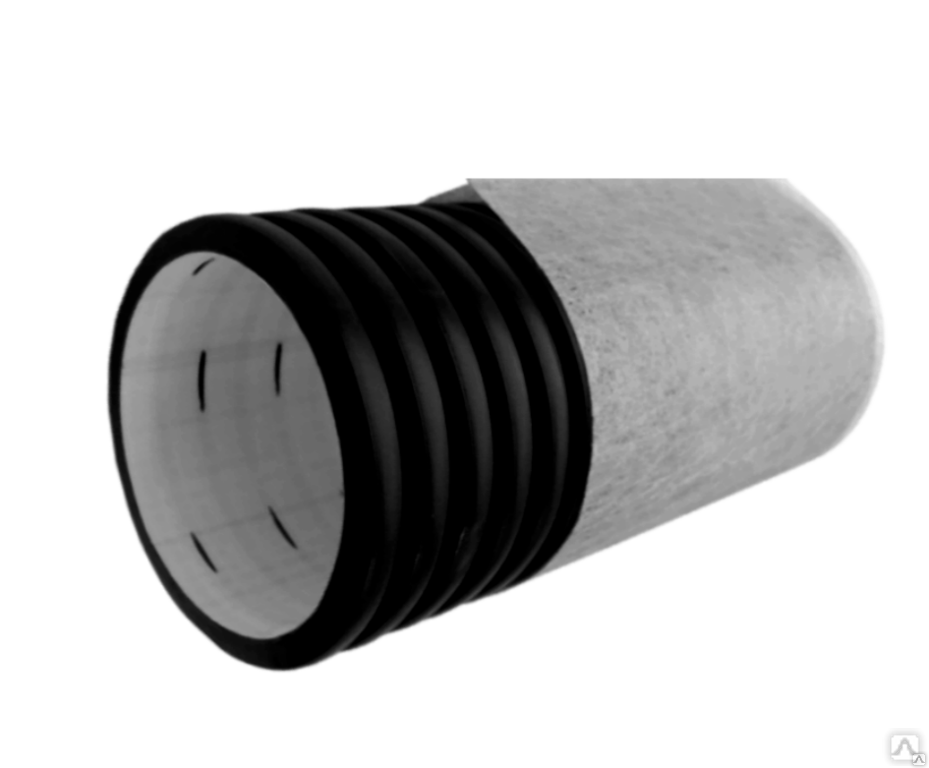

• с защитной обмоткой из геотекстиля и с дополнительным фильтрующим слоем.

По степени «кольцевой» жесткости различают несколько классов, которые обозначаются маркировкой SN2- SN24, и чем больше цифровой индекс, тем больше труба способна выдержать давление насыпного щебня, песка и грунта.

Практически весь ассортимент этой категории имеет на поверхности перфорацию с разным рисунком. Есть и такие, что имеют один ряд отверстий, которые при укладке располагают сверху для сбора осадочных вод. Но чаще отверстия «опоясывают» всю поверхность, чтобы установка дренажной трубы была не сложной и позволяла воде просачиваться внутрь со всех сторон. Полимерная дренажная труба с перфорациейИсточник otdelkagres.ru

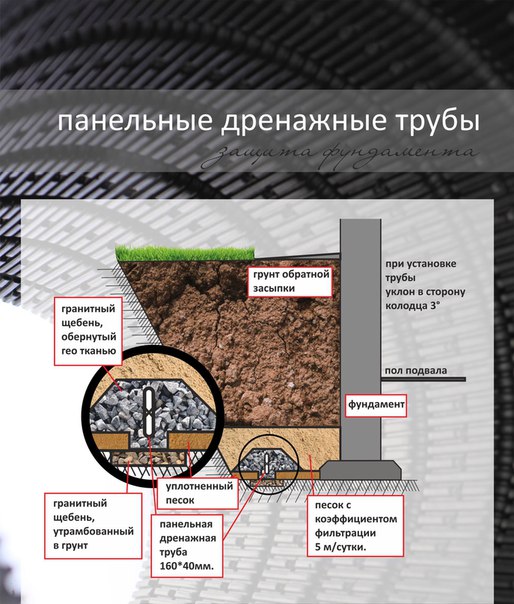

Помимо «стандартной» цилиндрической формы, есть плоские гофрированные дренажные трубы. У них не такая высокая пропускная способность, но, благодаря дополнительному ребру жесткости, они в горизонтальном положении более прочные на сжатие. А в вертикальном положении – занимают меньше места и не требуют масштабных земляных работ.

Помимо перфорированных труб есть изделия выполненные из пористого полимера. Открытые сообщающиеся ячейки и пористость стенок (на уровне 80-90% от объема) заменяют перфорацию и служат отличным фильтром от проникновения ила внутрь. Но и в этом случае прибегают к дополнительной защите в виде обмотки из геотекстиля, которым либо на стадии производства укутывают трубу, либо оборачивают ее во время обустройства системы дренажа.

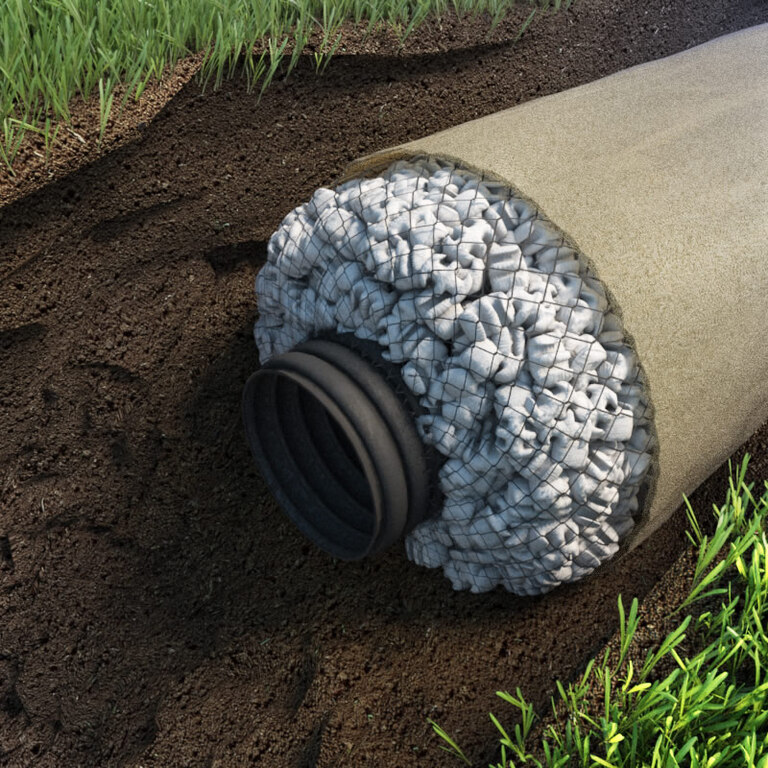

К новинкам можно отнести дренажные трубы, которые имеют дополнительный фильтрующий слой из гранулированного пенополистирола. Он расположен между стенкой и обмоткой из геотекстиля. А при укладке в траншею для них не требуется засыпка слоя щебня.

Все эти тонкости устройства дренажной трубы определяют способы её укладки. Разновидности дренажных труб в зависимости от материала и типа грунта, в котором их будут укладыватьИсточник papamaster.su

Общевидовых недостатков у полимерных труб нет. А широкий ценовой диапазон и большой ассортимент по видам материалов, размерам и устройству позволяют выбрать оптимальный вариант для каждого случая.

Общие достоинства: большой срок службы, высокая устойчивость к механическим нагрузкам и повреждениям, простота подгонки и монтажа.

Технология укладки

Чтобы система работала четко, нужно знать как правильно уложить дренажную трубу, в зависимости от вида. У каждой дренажной трубы технология укладки будет немного различаться в зависимости от конструкции. Но начальный этап у всех одинаковый:

• Разрабатывают схему дренажа: расположение труб, места для колодцев и ревизий.
• В зависимости от типа грунта, геологических характеристик участка, расположения грунтовых вод и требуемой пропускной способности выбирают размеры и вид дренажной трубы.
• На основании намеченной трассы проводки дренажных труб на участке проводят планировку участка и разметку для проведения земляных работ.

Идеальный вариант – когда схема дренажа разрабатывается совместно с проектом домаИсточник mainstro.ru

• Роют траншеи. На плотных грунтах с прямыми стенками, на сыпучих – со стенками под уклон или укрепляют их на время работ. Дно делают на 30 см шире с обеих сторон трубы.
• Выравнивают поверхность дна, трамбуют грунт, формируют уклон в сторону дренажного колодца в пределах 0.5-3.0% (минимум 0.5 см и максимум 3 см на каждый метр длины).
• Насыпают слой крупнозернистого песка толщиной около 15 см и трамбуют его, соблюдая уклон заложенный во время формирования дна канавы.

Дальнейшая технология укладки дренажной трубы зависит от её конструкции.

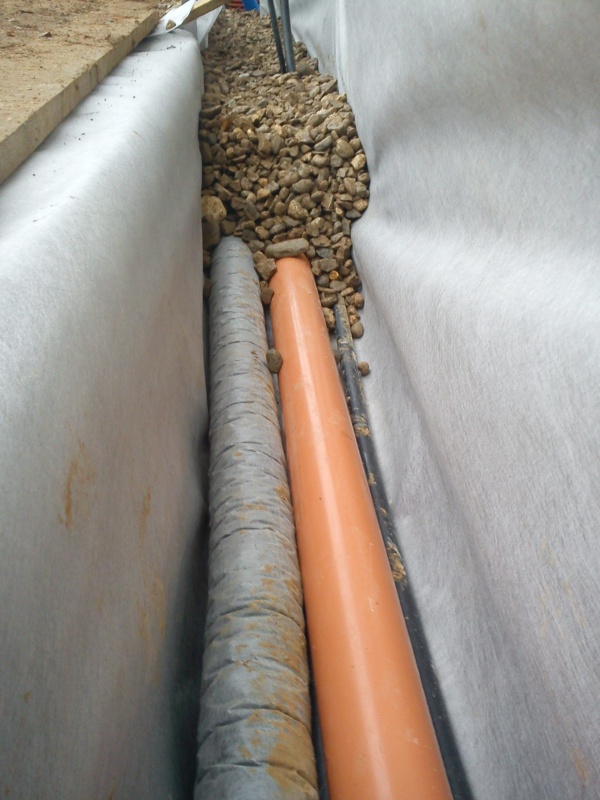

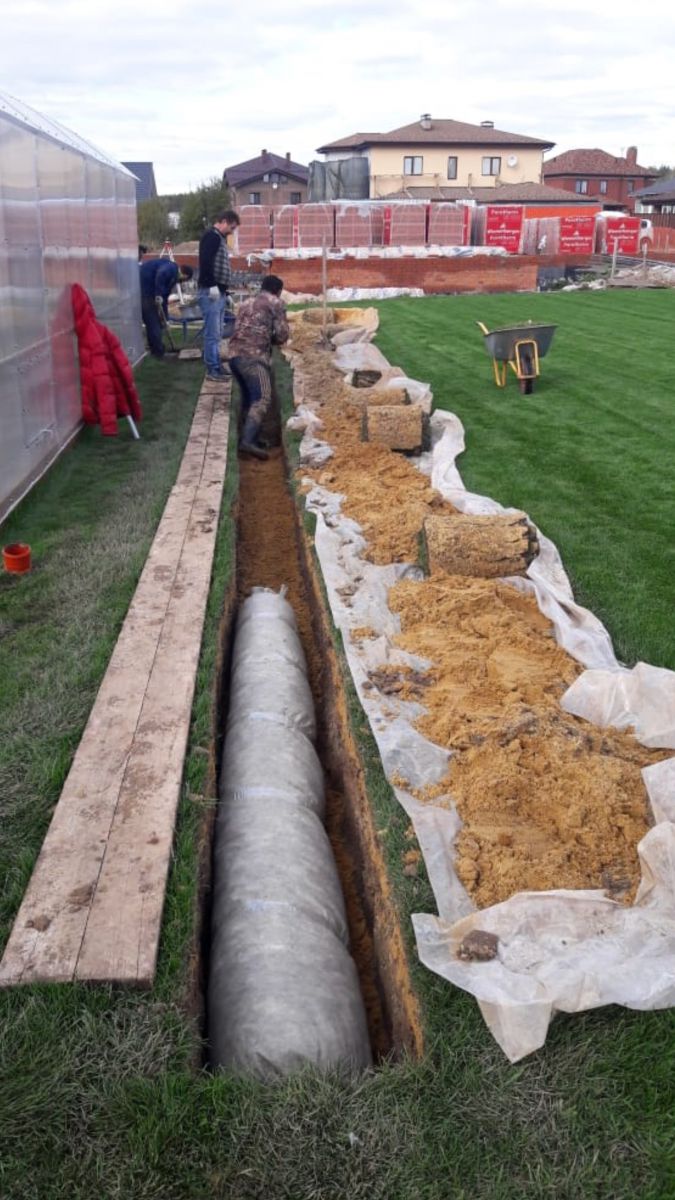

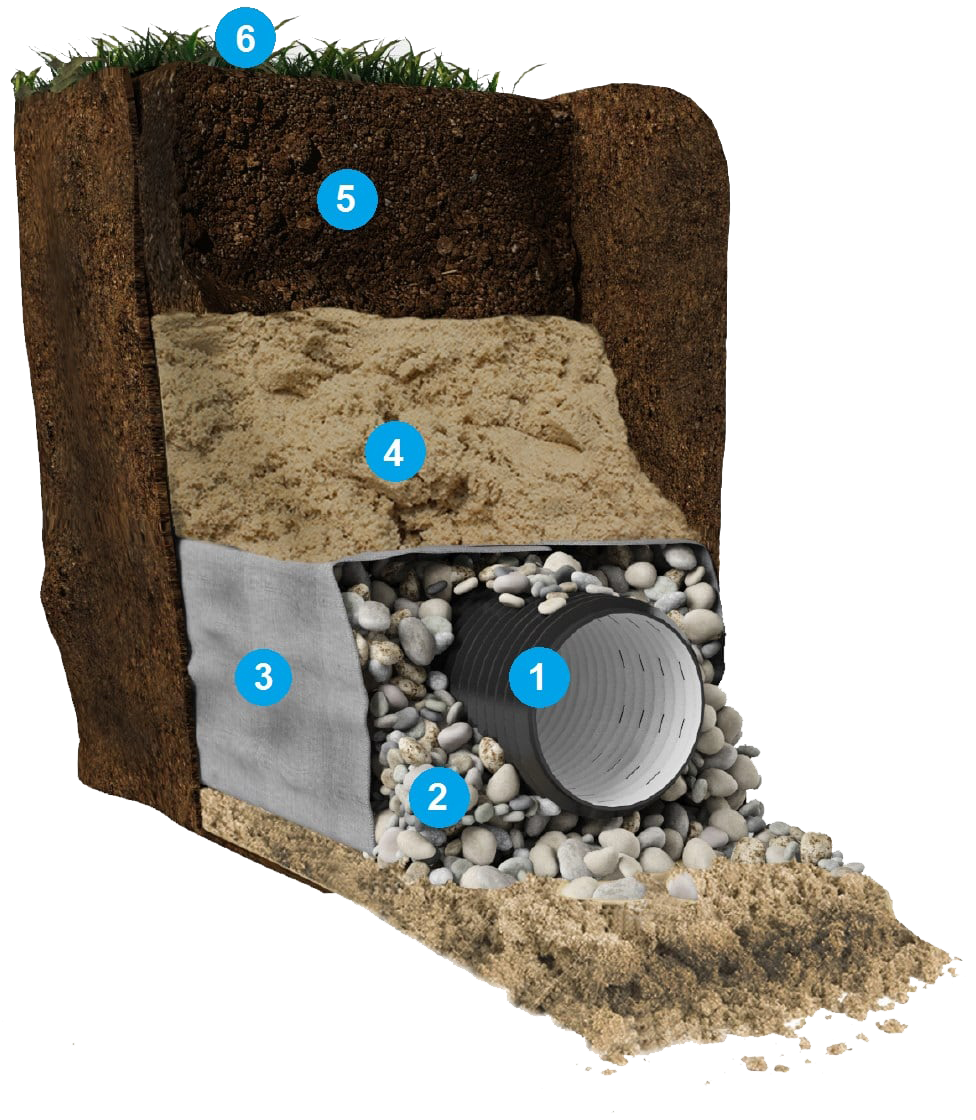

Укладка дренажной трубы с геотекстилем, если она не имеет фабричной обмотки:

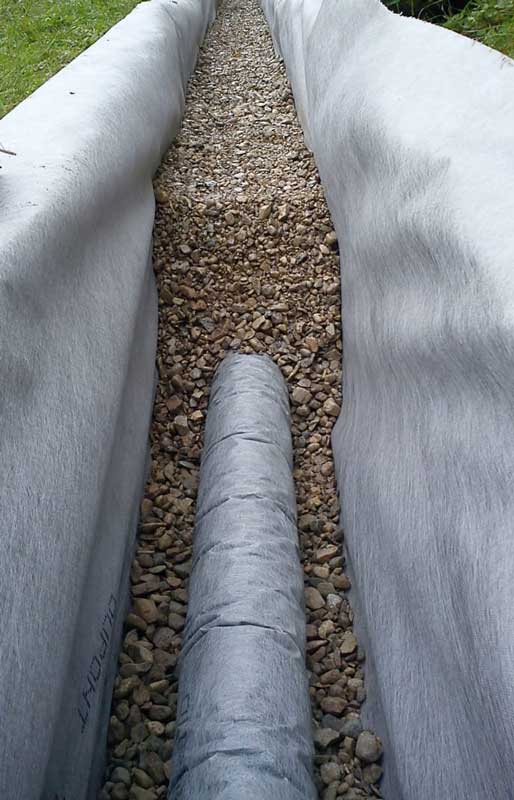

• Геотекстиль стелют поверх песка. Ширина полотна должна быть достаточной, чтобы края затем можно было свести вместе.
• Насыпают слой щебня (15 см).
• Укладывают перфорированную трубу и засыпают ее слоем щебня сверху.
• Заворачивают и скрепляют между собой края полотна геотекстиля. В результате труба должна иметь со всех сторон равномерную засыпку щебнем около 15 см, текстиль – проходить по границе «песок-щебень», а до стенок траншеи должно остаться свободное пространство.

Принцип действия дренажа – вода просачивается через геотекстиль, щебень и перфорацию, затем самотеком стекает по трубе к колодцуИсточник pogreb-podval.ru
Какой стороной класть геотекстиль на землю, чтобы обеспечить правильный дренаж и укрепление почвы

• Насыпают по бокам и сверху слой песка (около 15 см).
• Укладывают обратно вынутый или привозной плодородный грунт.

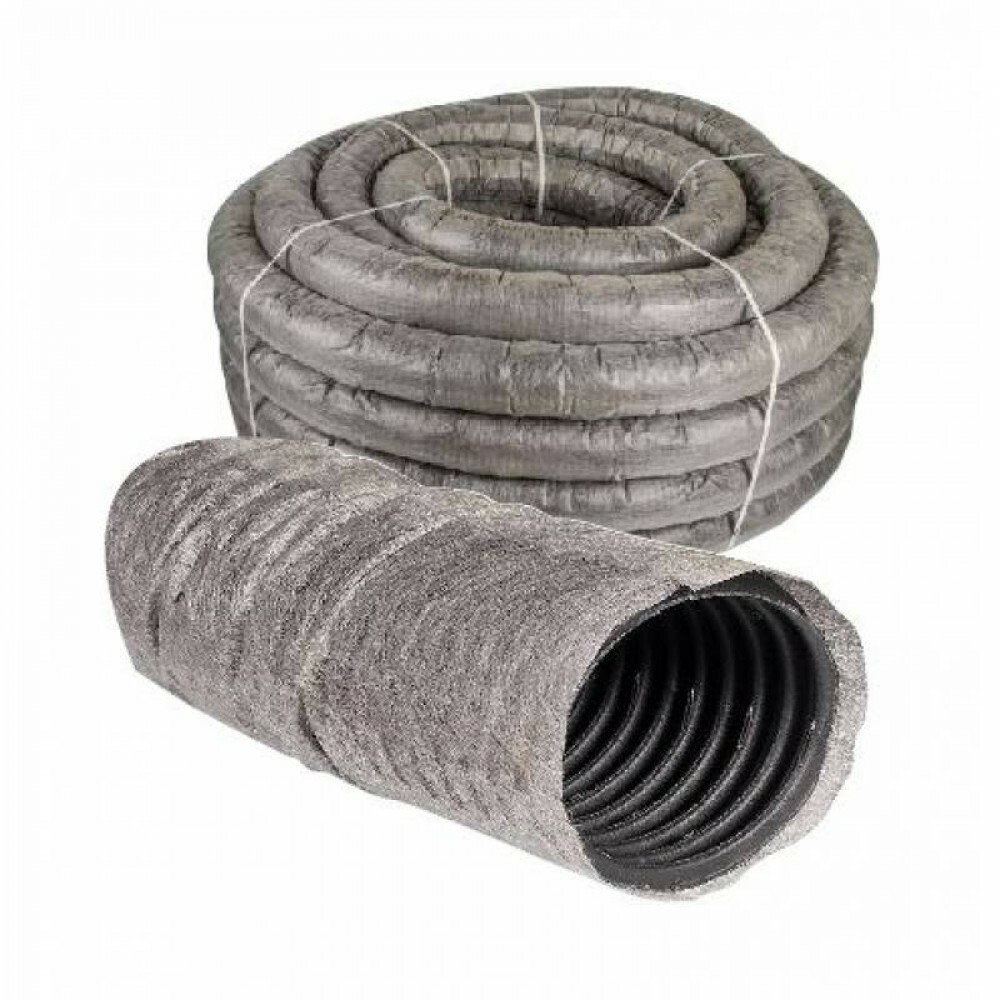

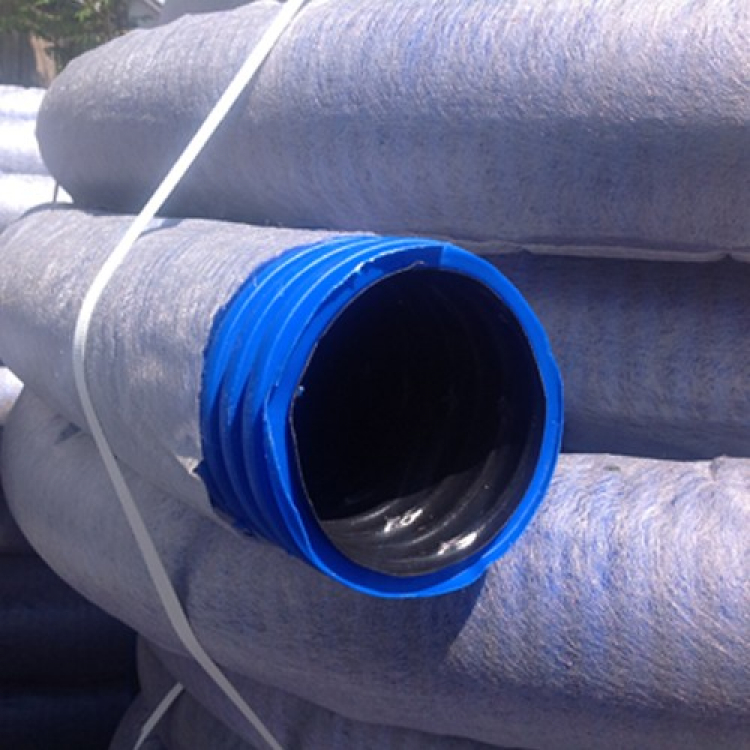

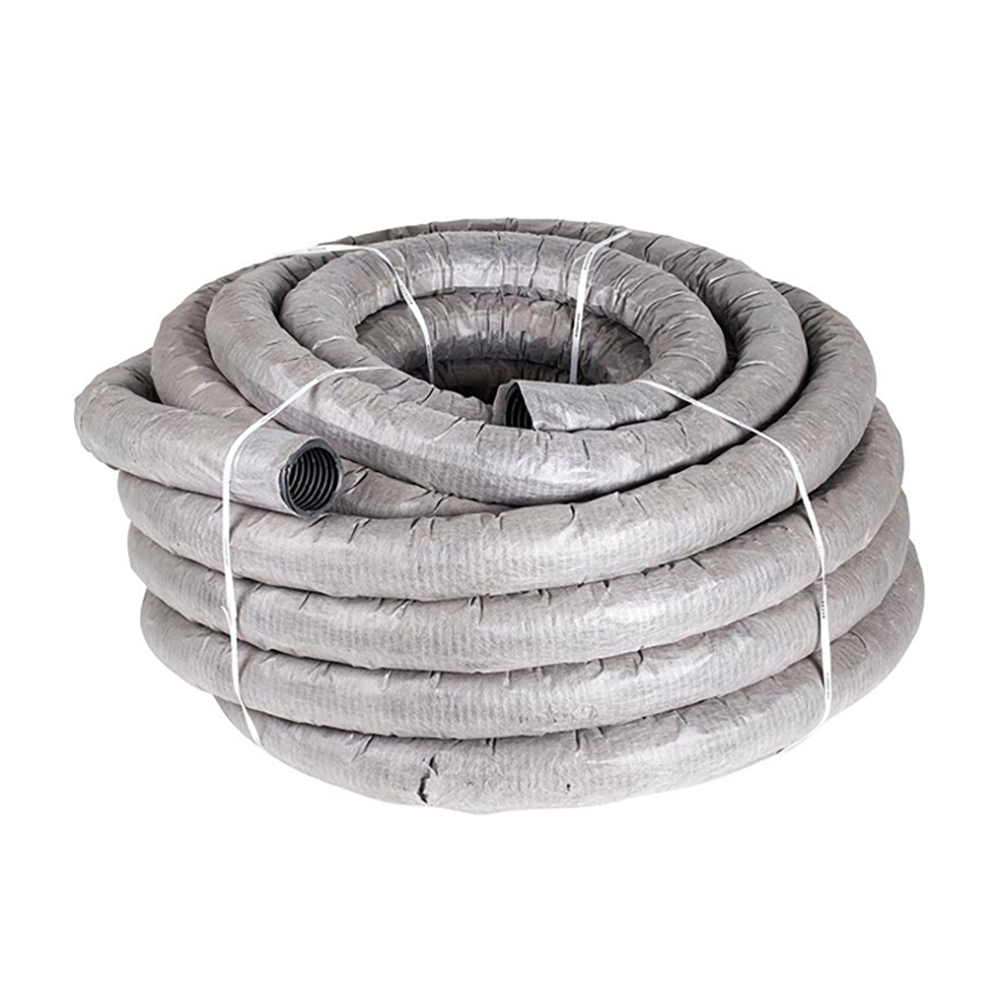

Если труба имеет фабричную обмотку из геотекстиля, то процедура монтажа дренажа сокращается на два «шага».

Примечание! Можно купить отдельно геотекстиль, выбрать перфорированные трубы без обмотки и обернуть их перед проведением работ.

В видео ниже смотрите, как происходит процесс монтажа дренажной системы:

Советы по выбору

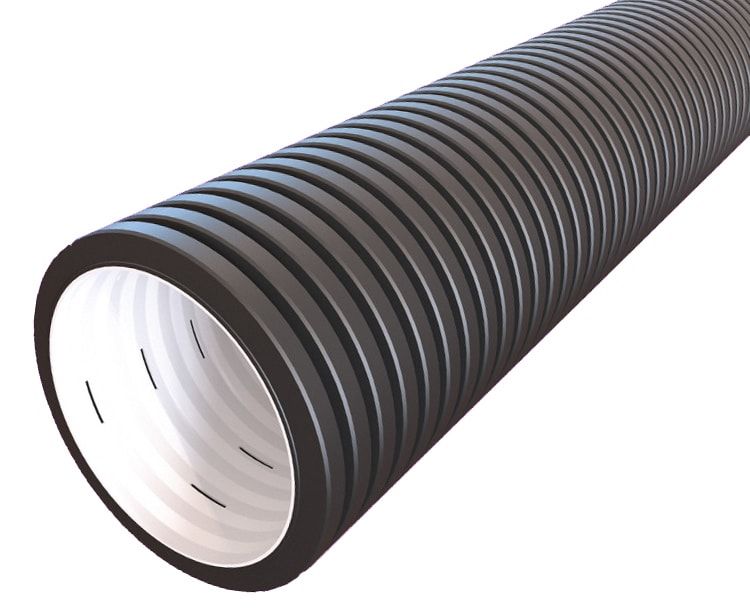

Для глубинного дренажа наиболее востребованы в гражданском строительстве двухслойные гофрированные трубы из полимерных материалов с дополнительной фильтрующей оболочкой. И такой же профиль, но без обмотки из геотекстиля, используют для обустройства ливневой канализации закрытого типа.

Внутренние стенки имеют гладкую поверхность, что обеспечивает высокую самоочищаемость и не создает предпосылок для заиливания горизонтальной части системы дренажа.

Внешние стенки имеют вид гофры с кольцевым профилем, который обеспечивает требуемую жесткость. Гофрированная поверхность также позволяет использовать уплотнительные кольца при соединении труб муфтами и тройниками.

Для прокладки на участках с обычным режимом эксплуатации (отмостка, газоны, пешеходные дорожки) достаточно кольцевой жесткости класса SN4, SN8.

Для устройства дренажа под подъездными дорогами или площадкой для стоянки автомобиля выбирают трубы с кольцевой жесткостью класса SN16- SN24.

Наглядно про выбор дренажных труб смотрите в следующем видео:

Устройство дренажа вокруг дома: типы дренажных систем и цена работ за метр в Москве

Заключение

От правильно спроектированной и смонтированной системы глубинного дренажа и ливневой канализации зависит долговечность и прочность фундамента, отсутствие воды в подвале в сезон дождей и таяния снега, нормальная увлажненность участка и «здоровье» зеленых насаждений. Поэтому водоотведением и дренажем должны заниматься специалисты.

Труба гофрированная дренажная: виды, характеристики, монтаж

Монтаж дренажной системы позволяет эффективно решить целый ряд эксплуатационных и строительных проблем, которые связаны с повышенным уровнем грунтовых вод. Наиболее эффективной для прокладки такой линии считается гофрированная дренажная труба. В зависимости от класса прочности это изделие может быть уложено на разной глубине.

Гофрированная труба — один из наиболее практичных вариантов для устройства дренажной системы

Дренажные системы: основные виды

Основным назначением системы дренажа является отведение грунтовых либо паводковых вод с высокой точкой залегания с участка или от определенных строительных конструкций. Укладка дренажной трубы производится в таких случаях:

• необходимость осушения на заболоченных территориях, землях с высокой влажностью, на которых нет возможности выполнить сельскохозяйственные работы;
• осушение участка перед началом строительных работ;
• отведение грунтовых вод от фундамента построенного здания.

Дождевую воду запрещается выводить в дренажную трубу, поскольку при сильном ливне вода в системе будет подниматься в фундамент дома. Различные цели требуют применения разных систем дренажа. Наиболее простым способом является открытая дренажная канава.

Засыпные линии канав заполняются материалом, который способствует отводу воды, например, щебнем. Наиболее производительным считается способ, предполагающий использование перфорированной дренажной трубы.

Для подобных линий применяются каналы из разных материалов: асбеста, керамики и полимеров. Керамическая и асбестовая труба долговечна, но она не перфорированная. Для дренажных систем это неприемлемо, поэтому отверстия в изделии необходимо сверлить самостоятельно. Кроме того, такие трубы имеют большой вес, что затрудняет выполнение установочных работ, быстро заиливаются, а это снижает эффективность дренажа, и комплектующие к ним имеют достаточно высокую стоимость. Пластиковые трубы для дренажа лишены таких недостатков, поэтому чаще всего используются именно они.

Можно приобрести трубу с уже готовыми дренажными отверстиями, чтобы сделать процесс монтажа системы менее трудоемким

Полимерные дренажные трубы

Для производства полимерных труб для дренажных систем используется полиэтилен низкого давления (ПНД) или поливинилхлорид (ПВХ). Оптимальный вариант – гофрированная дренажная труба диаметром 110 мм. Внутренняя поверхность изделия очень гладкая, что минимизирует сопротивление движению стоков. Труба имеет перфорацию, позволяющую оптимизировать объем прибывающих стоков.

Обратите внимание! При самостоятельном перфорировании труб неверный расчет количества отверстий перфорации снизит пропускную способность изделий, а увеличение их диаметра будет приводить к быстрому заиливанию.

Наружная гофрированная поверхность увеличивает жесткость изделий. Это дает возможность прокладки подобных труб на значительной глубине. Например, классы SN16 и SN8 могут укладываться на глубину более 10 м. Они стойки к коррозии, агрессивным химическим элементам, которые часто находятся в грунтовых водах.

Гофрированная ПВХ труба для дренажа используется не только в системах отвода вод, но и как материал для установки полей фильтрации для сбрасывания из септика (элемента системы автономной очистки) канализационных стоков. Они могут выпускаться с использованием оболочек фильтрации из геоткани.

Основные характеристики каналов

При производстве дренажных труб используются высококачественные полимеры. Дренажные ПВХ каналы делятся на однослойные, которые с двух сторон имеют ребристую поверхность, и двухслойные, отличающиеся гладкой внутренней стенкой, благодаря которой улучшается прохождение жидкости по трубе.

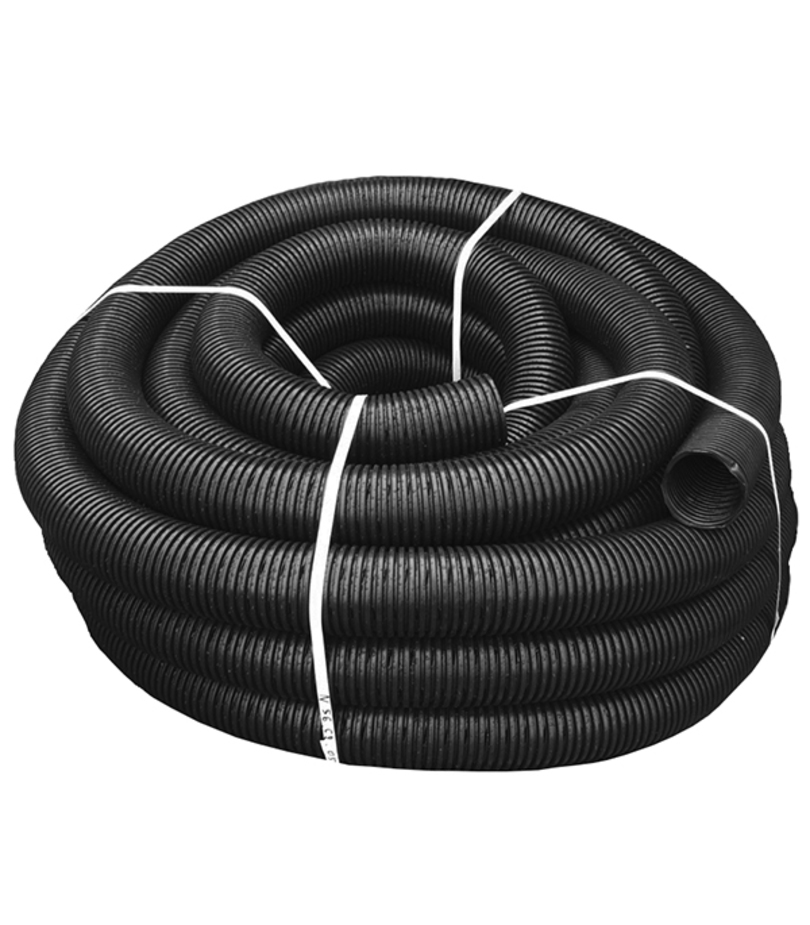

Трубы для систем дренажа малого диаметра гибкие и поставляются в бухтах

Изделия из поливинилхлорида делятся на классы по прочности: SN16, SN8, SN6, SN4, SN2. Дренажные гофрированные трубы могут выпускаться в жестком исполнении в отрезках по 12 либо 6 метров, а также в мягком – в бухтах до 50 м.

В процессе производства таких каналов основной материал иногда усиливают различными добавками. С целью борьбы с засорениями отверстий применяется оплетка. Она разная для разных типов грунта. Для глинистых лучше использовать защиту из кокосового волокна, для песчаных и суглинистых – из геотекстиля.

Дренажные полимерные трубы с диапазоном рабочих температур -40°С — +45°С имеют значительную кольцевую прочность и хорошую изолирующую способность.

Достоинства гофрированных дренажных труб

Гофрированные трубы для дренажных систем получили широкое распространение благодаря своим свойствам:

• простой технологии укладки;
• малому весу;
• надежности;
• большой площади перфорации;
• высокой коррозионной стойкости;
• защищенности перфорации от заиливания;
• хорошей прочности;
• долговечности.

Соединять гофротрубы из пластика можно при помощи самых разных фитингов

Установка таких труб происходит в разы быстрее, чем асбестоцементных и керамических. При этом не требуется использование грузоподъемной техники. Межтрубные стыковые соединения являются герметичными, что обеспечивает надежность сборки магистрали.

Гофрированные стенки дренажных труб дают возможность устраивать непрямолинейные каналы. Перфорация, которая на них выполнена, может быть круглой или щелевидной. Она располагается на 60 или 30% поверхности трубы и распределена равномерно по ее окружности.

Обратите внимание! Степень перфорации трубы зависит от уровня грунтовых вод. В случае его значительных колебаний используется канал с отверстиями по всей поверхности. Суммарная площадь всех отверстий доходит до 50 см² на погонный метр.

Полимерные трубы не подвержены разложению и коррозии, как металлические аналоги. Кроме того, их пропускная способность на 25% выше. Отличная прочность позволяет гофрированным дренажным трубам выдерживать массу вышележащего грунта без деформаций тела изделия.

Трубопровод из полимерных труб может прослужить до 50 лет, не нуждаясь при этом в ремонте.

Монтаж системы отвода вод из полимерных труб

Гофрированные дренажные трубы применяются для устройства систем закрытого типа. Они укладываются в предварительно выкопанные траншеи, глубина которых превышает уровень промерзания земли зимой. Эффективность отвода вод зависит от уклона дренажной магистрали. Он должен составлять не меньше 3% в сторону расположения приемных устройств.

Дренажную трубу обязательно засыпают щебнем, так как он легко пропускает воду

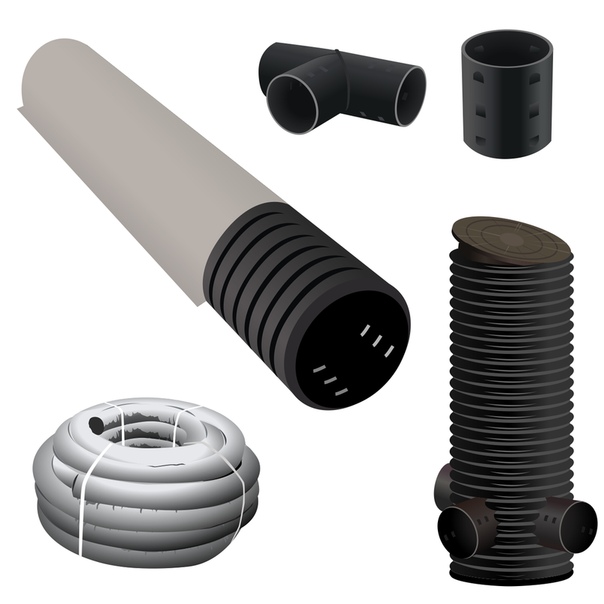

Стыковку труб выполняют вручную без каких-либо инструментов, используя специальные муфты, имеющие резиновые уплотнители. Для сборки дренажной системы, кроме каналов, необходимы:

• переходные патрубки;
• соединительные муфты;
• тройники;
• концевые заглушки.

Оптимальным считается следующее устройство дренажной системы. На дно траншеи укладывается песчаная подушка с обязательной трамбовкой. С помощью нее можно проводить коррекцию угла наклона. Далее, укладывается геотекстиль, который будет фильтровать поступающие грунтовые воды. На геоткань помещается слой щебня.

На следующем этапе монтируются дренажные трубы ПНД либо ПВХ. Отдельные элементы соединяются специальными фитингами.

Обратите внимание! Если линия длинная, то необходимо обеспечить устройство ревизионных колодцев через каждые 50 метров.

Магистраль опять закрывается слоем щебня и геотекстилем, от качества укладки которого зависит долговечность сети в целом. На последнем этапе траншею необходимо засыпать песком и грунтом. Если есть необходимость – утеплить.

Производители дренажных труб

Современный рынок продукции для устройства дренажных систем представлен большим числом производителей: Rehau, ЗАО Рувинил, Nashorn, Политек, Wavin, Uponor и др.

Чтобы дренажная система функционировала долго и бесперебойно, лучше приобретать трубы и фитинги известного производителя

ЗАО Рувинил: изготавливает дренажные трубы из полиэтилена, который не содержит галогенов, имеют оптимальную перфорацию, эксплуатируются в диапазоне температур 20-90°С. Проверка качества выполняется на всех этапах производства.

Nashorn: предлагает большой ассортимент каналов из полиэтилена высокого и низкого давления. Изделия, в зависимости от типа, имеют высокие износостойкие и морозостойкие свойства. Для фильтрации используется геотекстиль от американского производителя. Гофротрубы  ПНД отличаются гибкостью и хорошим соотношением цена/качество.

Перфокор: использует высокомодульный полиэтилен вместе с минеральными добавками, которые придают изделию лучшую жесткость, трубы выпускаются двух видов – с перфорацией в верхней части и отверстиями по всей их поверхности.

Wavin: трубы изготавливаются из первичного сырья, представлены изделия с фильтрующим материалом и без него, крепление производится несколькими нитями из капрона равномерно по всей площади.

Uponor: изделия изготавливаются из высокоплотного полиэтилена и имеют двойную стенку, позволяющую применять их в дренажных системах под автомагистралями, однослойные трубы имеют фильтр из кокосового волокна.

Polieco: выпускаемые трубы имеют двойную стенку, что позволяет их применение на глубине 15 метров, жесткий наружный гофрированный слой и тонкий внутренний слой, обеспечивающий необходимые гидравлические характеристики.

Дренажные магистрали с использованием гофрированных труб из полимера являются наиболее эффективными. Монтажные работы можно выполнить своими руками, а для проектирования лучше обратиться к специалистам.

диаметр, класс жесткости, гибкие, гофрированные, однослойные, двухслойные

Отвод грунтовых вод требуется при строительстве зданий, аэродромов, автомагистралей, открытых спортивных комплексов. Также дренирование и осушение почвы нужно в сельском хозяйстве.

Дренажные трубы из полиэтилена низкого давления (ПНД) производятся из легкого, прочного полимера, которые часто используют при прокладке дренажных систем. Дренажная труба обеспечит быстрый отвод воды и обеспечит долгий срок службы строений, сооружений.

ПНД трубы сохраняют свои свойства на протяжении 50 лет: не разрушаются, не гниют. Эластичные гофрированные трубы смотаны  в бухты по 50 и 40 м, которые транспортируются к месту монтажа любым видом транспорта. Большая длина намотки обеспечивает укладку дренажных труб на значительные расстояния при необходимости соединяются между собой муфтами.

ПНД трубы для дренажа отличаются от обычных труб наличием перфорации и фильтра. Перфорация может быть полной (отверстия располагаются по всей поверхности) и частичной (отверстия находятся в верхней части, а основание не имеет отверстий). Часичная перфорация предотвращает обратное проникновение воды в почву и чаще используется при горизонтальной разводке. Количество и последовательность отверстий в перфорации зависит от особенностей производства. Размер дренажных отверстий исключает попадание крупных частиц грунта, щебня и камней. Отверстие имеет узкую щелевую форму, что препятствует вытекание воды обратно. А фильтр защитит трубу от засорения и продлит время службы дренажной системы.

Классификация дренажных труб

Дренажные гофрированные трубы ПНД различаются по характеристикам:

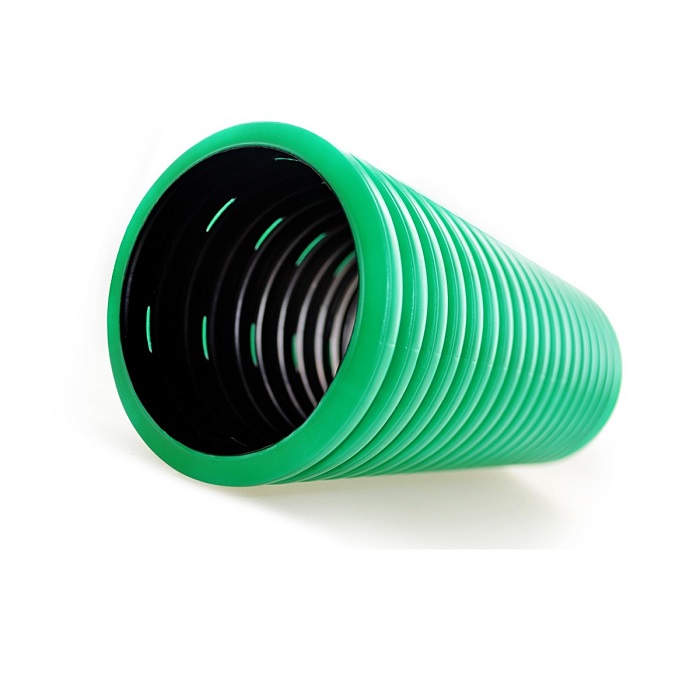

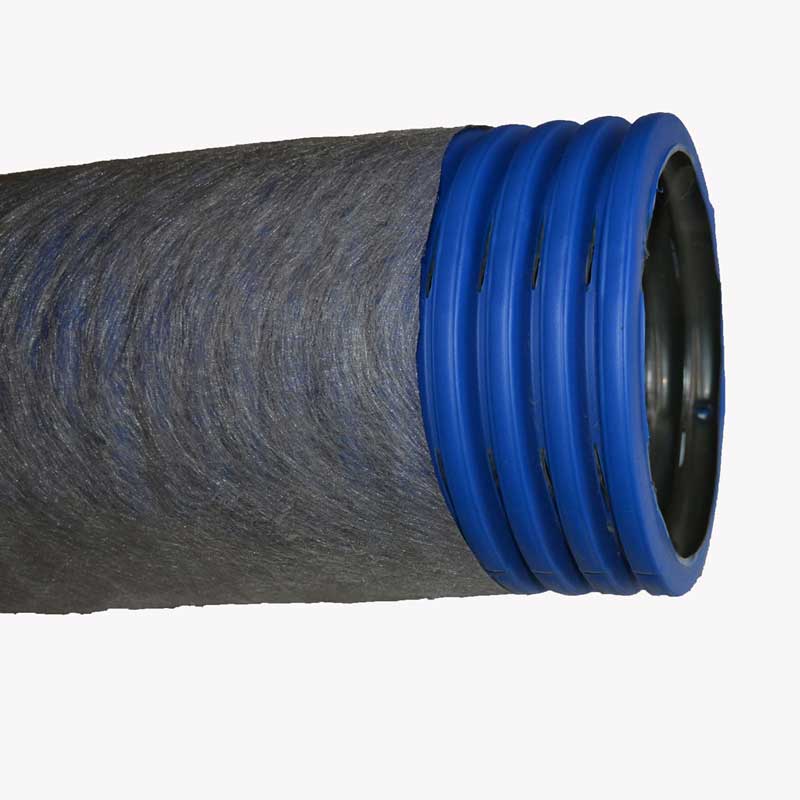

• количество слоев: однослойные и двухслойные. Однослойные применяются в местах, где нужно небольшое заглубление дренажной системы и нагрузка на грунт невысока. Двухслойные позволяют закладывать дренаж на большую глубину, а также обладают повышенной пропускной способностью за счет гладкой внутренней поверхности;

• диаметр трубы: дренажные трубы идут начинаю от 63мм, 90мм, 110мм, 160 и 200мм — гибкие гофрированные трубы поставляются бухтами. Дренажные полимерные трубы в отрезках идут разными диаметрами от 110 до 1200мм.

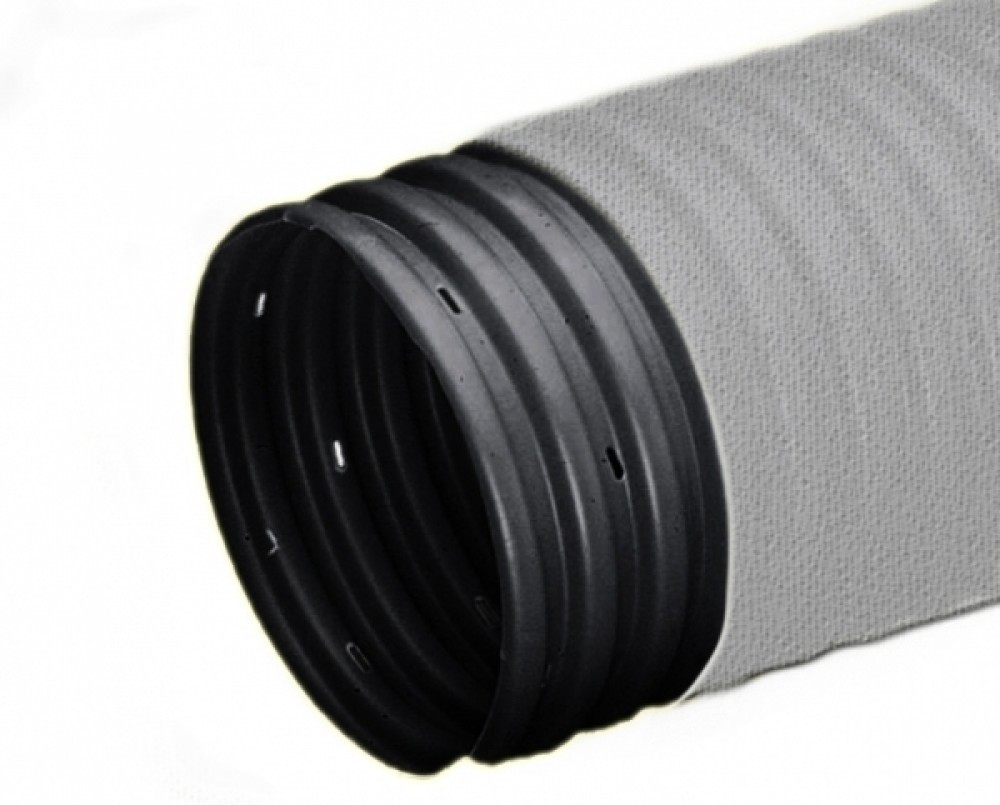

• наличие внешнего фильтрующего материала. Изделия без внешнего фильтра быстрее засоряются и чаще требуют очистки. Их использование оправдано в местах, где нет мелкозернистой почвы. В остальных случаях рекомендуется использовать трубы с фильтрующим покрытием;

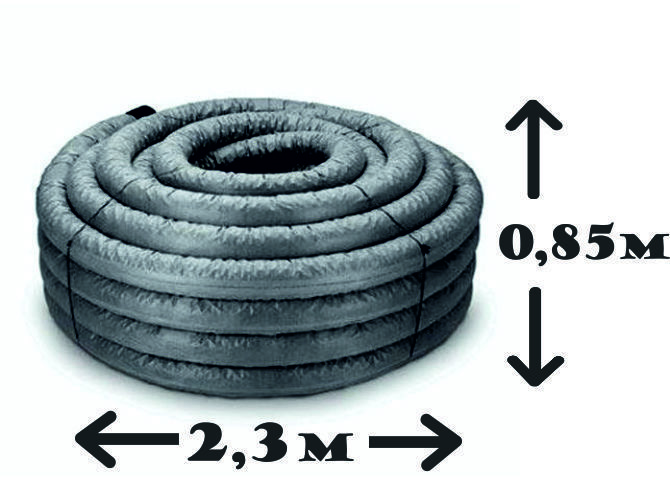

• эластичность: гибкие (выпускаются в бухтах по 50м) и жесткие (выпускаются в отрезках по 6 метров). Гибкие дренажные трубы значительно проще в прокладке и транспортировке. При их монтаже меньше соединений. Однако, гибкие трубы бывают диаметром от 63 до 200 мм, и могут прокладываться на глубине не более 6 м;
• кольцевая жесткость: SN4, SN6, SN8, SN16, SN24. Чем больше значение параметра, тем глубже можно проложить дренаж. Данный параметр является усредненным значением и не учитывает повышенную нагрузку на почву. Например, в местах, где проезжают большегрузные автомобили или на взлетно-посадочных полосах, ПНД труба для дренажа будет нагружена больше, чем на стадионе даже при одинаковой глубине укладки.

Выбор конкретного типа трубы ПНД дренажной зависит от расчетных параметров системы дренирования, необходимой суммарной пропускной способности, характеристик почвы.

Применение дренажных труб

Трубы для системы отвода избытка грунтовых вод применяются для бытовых и производственных нужд, имеют широкий размерный ряд и большой ассортимент соединительных элементов, что облегчает монтаж и укладку.

Частное строительство

При организации пристенной дренажной системы с помощью дренажаных труб защищают фундамент здания от грунтовых и талых вод, промерзания, скопления осадков и, в конечном итоге, разрушения. Дренажные трубы ПНД, дополненные системой гидроизоляции, позволяют оградить фундамент от избыточного увлажнения во время таяния снега и при обильных атмосферных осадках.

Для дренирования газонов и приусадебных участков. Дрены можно использовать для прокладки открытой системы, с помощью которой вода отводится за пределы участка. Если рельеф участка позволяет, то воду можно сбрасывать под уклон, если же такой возможности нет, то в самой нижней точке контура устанавливается колодец, вода из которого откачивается по мере необходимости.

КАТАЛОГ ДРЕНАЖНЫХ ТРУБ ПОСМОТРЕТЬ ЦЕНЫ И РАЗМЕРЫ

Строительство зданий

При строительстве крупных объектов дренажные трубы используются как для осушения всего участка застройки, так и для дренирования участков вокруг фундамента и в местах сбора ливневой канализации. На предприятиях нефтепереработки и химической промышленности данный вид дренажа позволяет локализовать возможные утечки нефтепродуктов и химикатов и исключить их попадание в экосистему.

Строительство дорог

Дренаж при строительстве дорог должен обеспечивать быстрый отвод воды с проезжей части и обочины, а также выводить воду из слоев подложки, чтобы предотвратить ее разрушение вследствие застоя влаги и промерзания.

Полигоны бытовых отходов

На ПБО трубы для дренажа двухслойного типа диаметром до 630 мм. Такие дрены выдерживают взаимодействие с токсичным инфильтратом, образующимся в результате разложения мусора. Задача дренажа состоит в минимизации количества вредных веществ, поступающих в почву и в отводе газов, выделяющихся при разложении. Дренаж прокладывается под всей площадью полигона и рассчитывается для высоты насыпи из отходов не менее 50 м.

Спортивные объекты

Открытые спортивные площадки, стадионы, корты нуждаются в системах дренирования. Дренаж прокладывается на глубине 150-200 мм по всей площади объекта лучевым способом от центра к краям. При укладке соблюдается уклон для стекания воды в сторону трубы, проходящей по периметру за пределами газона.

Сельское хозяйство

Дренажные трубы часто используются в сельско-хозяйственно сфере. Дренажные трубы стоят значительно дешевле, чем трубы из керамики и асбестобетонные.



Трубы ПНД дренажные | Группа ПОЛИПЛАСТИК

Дренирование грунта требуется при строительстве зданий, аэродромов, автомагистралей, открытых спортивных комплексов. Также осушать почву нужно в сельском хозяйстве. В советские годы дренажные трубы изготавливались из асбестоцементной смеси. Эти конструкции были дорогие и неудобные, их стоимость не позволяла широко использовать дренаж, тем более, для частных хозяйств.

Сегодня дренажные трубы ПНД производятся из легкого, прочного полимера, который значительно облегчил работы по прокладке дренажных систем.

Полиэтилен низкого давления сохраняет свои свойства более 50 лет, не разрушается от контакта с грунтом, не гниет и не корродирует. Эластичность материала позволяет наматывать трубы малых диаметров (110 и 160 мм) в бухты, которые транспортируются к месту монтажа любым видом транспорта. Длина намотки обеспечивает укладку на значительные расстояния из одного отрезка, при этом ПНД-труба для дренажа может огибать препятствия без разрезания.

От обычных труб ПНД дренажные трубы отличает наличие перфорации. Схема перфорации, количество и последовательность отверстий определяются особенностями проекта. Размер отверстий исключает попадание крупных частиц, щебня и камней. Само отверстие имеет коническую форму узкой стороной внутрь. Это предотвращает вытекание воды обратно.

В зависимости от пожеланий заказчика и диаметра, готовая труба нарезается или сматывается в бухту, транспортируется на склад.

Классификация

Дренажные трубы ПНД различаются по характеристикам и конструкции:

• по количеству слоев: однослойные и двухслойные. Однослойные применяются в местах, где не нужно большое заглубление дренажной системы и нагрузка на грунт невысока. Двухслойные позволяют закладывать дренаж на большую глубину, а также обладают повышенной пропускной способностью за счет гладкой внутренней поверхности;
• по наличию внешнего фильтрующего покрытия. Изделия без внешнего фильтрующего покрытия быстрее засоряются и чаще требуют профилактической очистки. Их использование оправдано в местах, где нет мелкозернистой почвы. В остальных случаях рекомендуется использовать трубы с фильтрующим покрытием;
• по эластичности: гибкие (выпускаются в бухтах) и жесткие (выпускаются в отрезках по 6 метров). Прокладка и транспортировка гибких дренажных труб значительно проще. Они не требуют промежуточных стыковок, что удешевляет их монтаж. Однако, гибкие изделия ограничиваются диаметром 160 мм, и могут прокладываться на глубине не более 4 метров;
• по кольцевой жесткости: SN4, SN6, SN8, SN16, SN24. Чем больше значение параметра, тем глубже можно проложить дренаж. Данный параметр является усредненным значением и не учитывает повышенную нагрузку на почву. Например, в местах, где проезжают большегрузные автомобили или на взлетно-посадочных полосах, ПНД труба для дренажа будет нагружена больше, чем на стадионе даже при одинаковой глубине укладки;
• по расположению отверстий. Перфорация может быть полной (отверстия располагаются по всей поверхности) и частичной (отверстия находятся в верхней части, а основание не имеет отверстий). Второй вид предотвращает обратное проникновение воды в почву и чаще используется при горизонтальной разводке.



Выбор конкретного типа трубы ПНД дренажной зависит от расчетных параметров системы дренирования, необходимой суммарной пропускной способности, характеристик почвы.

Применение

Системы отвода избытка влаги применяются для бытовых и производственных нужд, а широкий размерный ряд и большой ассортимент фасонных изделий значительно облегчает монтаж и укладку.

Для бытовых целей

Для организации пристенной дренажной системы. С помощью дренажа защищают фундамент здания от грунтовых и талых вод, промерзания, скопления осадков и, в конечном итоге, разрушения. Дренажные трубы ПНД, дополненные системой гидроизоляции, позволяют оградить фундамент от избыточного увлажнения во время таяния снега и при обильных атмосферных осадках.

Для дренирования газонов и приусадебных участков. Дрены можно использовать для прокладки открытой системы, с помощью которой вода отводится за пределы участка. Если рельеф участка позволяет, то воду можно сбрасывать под уклон, если же такой возможности нет, то в самой нижней точке контура устанавливается колодец, вода из которого откачивается по мере необходимости.

В сельском хозяйстве

Трубы ПНД дренажные обходятся значительно дешевле, чем их предыдущие версии из керамики и асбестобетонной смеси. Поэтому в сельском хозяйстве их могут позволить себе фермеры.

В строительстве зданий

При строительстве крупных объектов дренажные трубы используются как для осушения всего участка застройки, так и для дренирования участков вокруг фундамента и в местах сбора ливневой канализации. На предприятиях нефтепереработки и химической промышленности данный вид дренажа позволяет локализовать возможные утечки нефтепродуктов и химикатов и исключить их попадание в экосистему.

В строительстве дорог

Дренаж при строительстве дорог должен обеспечивать быстрый отвод воды с проезжей части и обочины, а также выводить воду из слоев подложки, чтобы предотвратить ее разрушение вследствие застоя влаги и промерзания.

На полигонах бытовых отходов

Здесь используются ПНД труба для дренажа двухслойной конструкции диаметром до 630 мм. Такие дрены выдерживают взаимодействие с токсичным инфильтратом, образующимся в результате разложения мусора. Задача дренажа состоит в минимизации количества вредных веществ, поступающих в почву и в отводе газов, выделяющихся при разложении. Дренаж прокладывается под всей площадью полигона и рассчитывается для высоты насыпи из отходов не менее 50 м.

На спортивных объектах

Открытые спортивные площадки, футбольные стадионы, площадки для гольфа и теннисные корты также нуждаются в системах дренирования. Дренаж прокладывается на глубине 150-200 мм по всей площади объекта лучевым способом от центра к краям. При укладке соблюдается уклон для стекания воды в сторону трубы, проходящей по периметру за пределами газона.

Дренажные трубы ПЕРФОКОР

Группа ПОЛИПЛАСТИК производит качественные и долговечные дренажные трубы из полиэтилена. Ассортимент продукции включает гибкие трубы диаметром до 160 мм (двухслойные и однослойные), а также жесткие трубы диаметром до 630 мм, нарезанные по 6 метров. По желанию заказчика перфорация наносится на всей поверхности трубы или частично. Оборудование позволяет регулировать расположение отверстий и их количество.

Труба дренажная SN4 D 63 мм с перфорацией

Описание

Труба ДГТ-63-SN4- с/п -ТУ 2248-001-01831526-2016 является неотъемлемой частью системы, предназначенной для решения задачи по водопоглощению и водоотведению в глубинном уровне грунта, поддерживая тем самым оптимальный уровень содержания влаги в поверхностных слоях почвы. Также, дренажные трубы предназначены для осушения заболоченных территорий, предотвращения подтопления строительных конструкций. На открытых площадях дренажная система поддерживает необходимый уровень грунтовых вод, препятствуя загниванию корневой системы растений Трубы, изготовленные из полиэтилена не подвержены коррозии и экологически безопасны. За счет своей гибкости и легкости существенно упрощают, транспортировку и монтажные работы. Трубы диаметром 63 мм предназначены для интенсивного (за счет большой площади и количества водоприемных отверстий) дренирования относительно небольших площадей и объектов, что лимитируется диаметром самой трубы.

Под заказ: доставка до 14 дней 61 ₽

Характеристики

• Размеры

• Диаметр наружный:

  63 мм

• Диаметр внутр:

  54.40 мм

• Диаметр:

  63 мм

• Длина:

  1. 20 мм

• Ширина:

  1.20 мм

• Высота:

  0.55 мм

• Размеры в упаковке

• Длина упаковки:

  1.20 мм

• Высота упаковки:

  0.55 мм

• Ширина упаковки:

  1.20 мм

• Вес, объем

• Вес брутто:

  0.25 кг

• Вес нетто:

  0.25 кг

• Другие параметры

• Материал:

  ПНД

• Назначение:

  Труба применяется для сбора и отведения свободной влаги на участках с щебеночным грунтом.

• Производитель:

• Срок хранения(мес):

  12

• Срок поставки в днях:

  14

• Страна происхож.:

  Россия

• Температура эксплуатации, C:

  до минус 10 °С.

• Цвет:

  черный

• Тип:

  гофрированная

• Толщина стенки, мм:

  0.8

• Мин. кратности поставки:

  100

• Торговая марка:

Характеристики

Торговый дом «ВИМОС» осуществляет доставку строительных, отделочных материалов и хозяйственных товаров. Наш автопарк — это более 100 единиц транспортных стредств. На каждой базе разработана грамотная система логистики, которая позволяет доставить Ваш товар в оговоренные сроки. Наши специалисты смогут быстро и точно рассчитать стоимость доставки с учетом веса и габаритов груза, а также километража до места доставки.

Заказ доставки осуществляется через наш колл-центр по телефону: +7 (812) 666-66-55 или при заказе товара с доставкой через интернет-магазин. Расчет стоимости доставки производится согласно тарифной сетке, представленной ниже. Точная стоимость доставки определяется после согласования заказа с вашим менеджером.

Уважаемые покупатели! Правила возврата и обмена товаров, купленных через наш интернет-магазин регулируются Пользовательским соглашением и законодательством РФ.

ВНИМАНИЕ! Обмен и возврат товара надлежащего качества возможен только в случае, если указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, фабричные ярлыки, упаковка.

Доп. информация

Цена, описание, изображение (включая цвет) и инструкции к товару Труба дренажная SN4 D 63 мм с перфорацией на сайте носят информационный характер и не являются публичной офертой, определенной п.2 ст. 437 Гражданского кодекса Российской федерации. Они могут быть изменены производителем без предварительного уведомления и могут отличаться от описаний на сайте производителя и реальных характеристик товара. Для получения подробной информации о характеристиках данного товара обращайтесь к сотрудникам нашего отдела продаж или в Российское представительство данного товара, а также, пожалуйста, внимательно проверяйте товар при покупке.

Купить Труба дренажная SN4 D 63 мм с перфорацией в магазине Санкт-Петербург вы можете в интернет-магазине «ВИМОС».

Статьи по теме

Разница между дренажными трубами и канализационными

Чем отличаются дренажные трубы от канализационных и можно ли менять одни другими — довольно часто возникающий у неспециалистов вопрос. Попробуем ответить. Различия между этими двумя типами труб заключаются в следующем.

1. По назначению — если канализационные трубы предназначены для транспортирования стоков (нечистот) между элементами системы водоотведения (так часто называют канализацию инженеры), то дренажные собирают влагу из окружающего грунта. Правда дренаж иногда используется и, наоборот, для распределения стоков в грунте, особенно часто такой подход используется при устройстве автономной канализации частного дома.

2. По материалу, при производстве труб для канализации применяется больший набор материалов — сталь, чугун, железобетон, асбестобетон, керамика, полимеры. Дренаж же выполняется чаще всего полимерными трубами, правда раньше были широко распространены и керамические, но в последнее время от них почти отказались. Еще следует отметить, что существуют (но почти не применяются) технологии изготовления дренажных труб из асбестоцемента или легкого (пористого) бетона.

3. По требованиям к стенкам и стыкам между отдельными трубами, для канализационных труб полная влагонепроницаемость стенок и герметичность соединений — это самое важное требование. Дренажные трубы наоборот должны хорошо пропускать через свои поверхности воду. Если дренажная труба изготавливается из плотного материала (полимеры, асбестобетон) то для обеспечения проницаемости ее стенки перфорируются или делаются прорези. По этой же причине нет особых требовании к герметичности стыков, распространена укладка керамических дренажных труб просто вплотную друг к другу без соединительных элементов.

4. По дополнительным деталям конструкции — если канализационные трубы практически ничем не отличаются от изделий, предназначенных для работы в других сетях (водопровод, отопление, газопровод) кроме особых свойств и иногда могут быть взаимозаменяемы с ними, то дренажные трубы могут иметь дополнительные детали, которые никогда не встречаются у других типов такие как:

• Перфорация или прорези на стенках;
• Желобки, рифление, гофрирование на поверхности для увеличения внешней площади;
• Облегающий трубу фильтр из различного материала для того чтобы в систему не попадали мелкие частицы грунта.

Как видно из всего вышесказанного, труба для канализации и труба для дренажа отличаются друг от друга очень сильно. Невозможно использовать дренажную трубу для канализационной системы из-за проницаемости ее стенок.

А вот канализационную трубу все-таки иногда можно использовать для обустройства дренажа. Но для этого нужно сделать ее проницаемой для воды, продырявить стенки.

Если есть очень много свободного времени и дуршлаги вы тоже изготавливаете самостоятельно, то можно этим заняться, в противном случае лучше купить дренажную трубу.

***

Чем отличаются пластиковые окна на балконе от деревянных, почитайте в соседнем разделе частых вопросов, а также в статьях рубрики «Окна». У меня лично в доме стоят деревянные, а на балконе — как раз пластиковые 😉

Управление строительными проектами: типы дренажных труб

Почти каждый конечный продукт подрядного проекта требует доступа к воде. А когда в проекте задействована вода, почти всегда требуются дренажные трубы. Для любой формы трубы или проводки существует множество вариантов, каждый из которых имеет свои преимущества и недостатки, специализирующиеся на конкретных ситуациях.



Что такое дренажная труба?

Дренажная труба — это любая труба, используемая для переноса воды из одного места в другое.Основное назначение – утилизация сточных вод из домов, офисных зданий или промышленных зон. Правильное и эффективное удаление воды может предотвратить накопление воды, что может привести к наводнениям, структурным повреждениям, эрозии почвы и другим проблемам. По этой причине дренажные трубы можно использовать даже для работы на строительной площадке, а также для окончательного проекта.



Эти дренажные трубы различаются как по материалу, так и по назначению. Некоторые дренажные трубы используются для удаления воды из определенных областей, таких как крыши, в то время как другие используются исключительно для отвода воды под землю из-за их материала и состава.Тип дренажной трубы, которую выбирает подрядчик, часто зависит от дренажной ситуации проекта. Выбор только по цене обычно недостаточен из-за серьезности последствий неудачи. Подрядчики будут использовать три качества для определения типа используемой дренажной трубы: прочность, размер и простота установки. Как правило, почти все новые дренажные трубы изготовлены из пластика, чтобы быть устойчивыми к любым погодным условиям и грунтовым условиям.

Фото Джимми Яна

Пластик или металл?

Если вы живете в доме, построенном до 1960-х годов, ваши дренажные трубы, скорее всего, металлические.Несмотря на то, что пластик был изобретен в 1907 году, он не был широко доступен и широко не использовался в строительстве до второй половины двадцатого века. Обычные металлические трубы включают оригинальные чугунные трубы, а также более мягкие, менее коррозионные медные трубы.



Хотя раньше металл был популярен в строительстве дренажных труб, он редко используется в новых установках. Единственный случай, когда металлические трубы будут использоваться для дренажных систем, — это ремонт существующих металлических труб в собственности.В противном случае, если бы вы заменили трубы, вы бы заменили их пластиковыми аналогами.



Основной причиной отказа от металла является высокая склонность материала к ржавчине. Устойчивость к погодным условиям, особенно к экстремальным погодным условиям, является качеством, которое многие подрядчики учитывают при выборе подходящих дренажных труб. Даже без постоянной влажной погоды влага присутствует везде, особенно под землей. Влаги в воздухе или на коже достаточно, чтобы начался процесс окисления на поверхности металлических труб.Такое окисление неизбежно может привести к ржавчине, что делает трубы существенно менее прочными, так как снижается их долговечность. Не помогает и то, что дренажные системы создают чрезвычайно влажную среду из-за постоянного движения проточной воды.



У металлических труб всегда есть срок годности, потому что ржавчина и коррозия — это не только риски, но и неизбежность. При полном проржавевании металлических труб они могут растрескаться, образовать разрывы или, в крайнем случае, полностью разрушиться.Простой выбор пластиковых труб позволяет обойти все эти риски и избавиться от самого большого страха подрядчика: ремонта и замены. Для владельца недвижимости поврежденные дренажные трубы могут стоить десятки тысяч, а иногда даже миллионов долларов как в виде возмещения ущерба, так и в виде затрат на замену. Если вы можете выбрать дренажные трубы, всегда выбирайте пластик.



Типы дренажных труб

Ниже приведены различные дренажные трубы, разделенные по материалам и стилям.Тип трубопровода может быть адаптирован к различным пластиковым дренажным трубам и иметь собственное применение. Вот различные типы дренажных труб, а также то, как и когда их лучше всего использовать.

Фото alexkich

Материал

ПВХ

Трубы из поливинилхлорида чаще всего используются для любого дренажного проекта. Благодаря податливости материала трубы из ПВХ могут быть практически любого размера. Эти типы труб отлично подходят для дренажных ситуаций, когда вода и окружающая среда оказывают большое давление и вес.Кроме того, это один из немногих пластиков, которые можно перерабатывать. Итак, если вы являетесь подрядчиком в проекте, где клиент требует более экологичного подхода, ПВХ может быть идеальной покупкой. Прочность, долговечность и устойчивость ПВХ к воде и некоторым химическим веществам делают его одним из самых негибких типов труб, особенно среди пластмасс.

Photo by Prachum

Бетон

В то время как пластмассы являются статус-кво в дренажной отрасли, бетон часто может быть недорогим выбором для дренажных систем, в которых используются сверхпрочные или промышленные трубы.Бетон, хотя и абсолютно негибкий, используется в проектах и ​​ситуациях, требующих отсутствия утечек. Бетонные трубы также можно использовать в качестве дополнительной внешней оболочки для дренажных труб из другого материала. В этом случае бетон защитит более слабую или более уязвимую трубу, действуя как ее внешняя оболочка.



Полиэтилен

Это самый гибкий из типов пластиковых труб. Легкость в обращении с полиэтиленом делает установку этих типов труб невероятно простой.Если проект требует, чтобы трубопровод и вода перекачивались в небольших помещениях с большим количеством поворотов, полиэтиленовые трубы, вероятно, являются оптимальным выбором.



Типы

Гладкая стенка

Для однонаправленной подачи воды с гладкой внутренней поверхностью трубы с гладкой стенкой станут вашим лучшим другом. Хотя их сложнее установить, они более жесткие и прочные, чем другие стили намоточных труб.



Одностенные гофрированные трубы

Эти гофрированные трубы обычно недороги, гибки и чрезвычайно просты в установке.Самым большим недостатком является то, что гофрированная текстура труб может сделать их уязвимыми для засорения, и для дренажа часто требуются более крутые углы, чем для обычных труб.



Двустенные гофрированные трубы

Это компромисс между гладкостенными и одностенными гофрированными трубами. Его не так просто установить или он не такой гибкий, как одностенные гофрированные трубы, но он имеет гладкую внутреннюю стенку. Стоимость такого вида сварки требует денег, так как такие трубы обычно дороже.

Фото Panaiphoto

Заключительные мысли

Выбор правильного типа дренажной трубы может потребовать много времени и усилий. В зависимости от материала и стиля вам, возможно, придется изменить чертежи или чертежи проекта, чтобы приспособиться к ним, или наоборот. Ваше время не должно использоваться для передачи решений и обновлений между полем и офисом. Инструмент управления строительными проектами, например eSUB, может объединить ваши команды с помощью облачного обмена документами, сократив время, которое вы тратите на принятие решений, и повысив общую производительность проекта.

Свяжитесь с нами, чтобы получить демонстрацию eSUB CLOUD и узнать больше о том, как программное обеспечение для управления проектами, разработанное для субподрядчиков, может оптимизировать ваши процессы для получения большей прибыли и уменьшения хаоса.


Пластиковые дренажные трубы – какие бывают типы и прочность?

Пластиковые дренажные трубы

Пластиковые дренажные трубы используются для перемещения воды и других жидких материалов из одного места в другое. Существует множество различных типов и сортов (прочности) труб. Некоторые из наиболее распространенных типов, связанных с наружным ландшафтным дизайном, подробно описаны ниже. Некоторые имеют гладкие внутренние и внешние стенки, а некоторые могут быть гофрированными. У каждого типа есть назначение, и для конкретного приложения следует использовать правильный тип.

Устойчивость к погодным условиям

Все виды пластиковых дренажных труб устойчивы к любым погодным условиям, кроме самых экстремальных. Пластиковые трубы являются предпочтительными дренажными трубами из-за их универсальности и доступности.Он легкий и простой в использовании для установки. Существует несколько пластиковых дренажных труб для разных целей, и они бывают разного диаметра, чтобы вместить разное количество воды. Наиболее распространенным диаметром, используемым для наружных ландшафтных проектов, является труба диаметром 4 дюйма.

Вот основная информация о дренажных трубах по прочности:

Гофрированная труба с двойными стенками HDPE/N 12 – самая прочная

Изготовлен из полиэтилена высокой плотности, говоря простым языком, очень прочного пластика. Трубы N-12 имеют гладкую внутреннюю стенку и гофрированную наружную стенку и обладают исключительной прочностью. Эта труба эквивалентна по прочности бетонной трубе, но легче по весу и намного легче режется, а также более экономична. Его можно использовать в различных приложениях, но чаще там, где требуется высокая прочность. Например, коммерческий подъезд, по которому грузовики будут проезжать по участку, где труба находится под землей. Из-за меньшего веса трубы из полиэтилена высокой плотности вызывают меньше проблем при обращении, и для их перемещения не требуется тяжелое подъемное оборудование, особенно если требуются трубы большего диаметра.Его можно разрезать обычной пилой для ПВХ или сабельной пилой. Цена, как правило, значительно меньше, чем у бетонной трубы, особенно с учетом трудозатрат на установку.

SDR 35 Главная канализационная труба

Дренажные трубы из ПВХ SDR 35 в основном используются для городских канализационных систем, но могут использоваться и для других целей. Что касается управления ливневыми стоками, он чаще всего используется, когда подрядчик хотел бы или должен иметь более прочную трубу с гладкой внешней и внутренней стенкой по сравнению с трубой графика 20, упомянутой ниже.Размер труб из ПВХ SDR 35 начинается с 4 дюймов и может достигать 3 футов в диаметре. Тем не менее, для большинства жилых помещений не требуется диаметр 6 дюймов. Труба SDR имеет репутацию сложной для установки из-за соединения с резиновой прокладкой, однако этот недостаток затмевается ее ценой и доступностью. Хотя он и не такой прочный, как N12 или Schedule 40, его более чем достаточно для большинства жилых и небольших коммерческих помещений.

Спецификация 20 Канализационные дренажные трубы

Канализационная и дренажная труба

Schedule 20 является наиболее распространенной трубой, используемой для дренажа и ливневой канализации.Стенка этой трубы будет считаться легкой, но все же может выдерживать обычные нагрузки давления, которые встречаются в большинстве жилых ландшафтных проектов. Цена очень разумна для этой трубы, еще одна причина, по которой она очень часто используется. Наружный диаметр труб сортамента 20 такой же, как у труб сортамента 35. Фитинги взаимозаменяемы друг с другом, что повышает универсальность этой трубы и трубы сортамента SDR 35. Рекомендуется использовать там, где любой тип транспортного движения не будет пересекать территорию.В этот момент может быть сделан переход на SDR 35, чтобы выдерживать зоны, где этот трафик может пересекаться.

Спецификация 40 Канализационные дренажные трубы

Дренажные трубы Schedule 40 широко используются во всем мире, в основном для внутренней сантехники, однако они также используются на открытом воздухе для различных ландшафтных проектов. Это более прочная, жесткая труба с гладкой внутренней и внешней стенкой. Когда требуется прочность, было бы более экономично использовать трубу N-12, но в некоторых проектах сортамент 40 лучше соответствует потребности из-за гладкой внешней стенки, что позволяет более широко приспосабливаться к более легким трубам, которые будут упомянуты. в этом блоге.Многие клиенты также предпочитают внешний вид гладкой белой трубы, если есть участки, где труба должна быть открыта, например, там, где водосточный желоб соединяется с водопроводной системой и выходит выше уровня земли.

Гофрированные гибкие дренажные трубы

По прочности эта труба была бы в самом низу шкалы. Тем не менее, цена является наиболее рентабельной, если нет необходимости в более прочном выборе трубы.Из-за низкой прочности стенки эта труба чрезвычайно гибкая и обычно поставляется в бухтах по 100 футов. Чаще всего эта труба используется для французского дренажа, который представляет собой перфорированную версию этой трубы, но есть и другие варианты ее использования. Например, дренаж подпорной стенки или на объектах, где будет много поворотов, чтобы провести трубу до конечной точки слива или «дневного света». Гибкость позволяет выполнять эти повороты без использования большого количества фитингов, как это было бы во всех предыдущих упомянутых трубах. Это экономит трудозатраты на установку, а также затраты из-за отсутствия необходимых фитингов.

ТРУБА – ЗАКАЗЫ И ИНФОРМАЦИЯ

Телефон: (973) 347-1101
Факс: (973) 347-0064

West Chester Machinery
278 Old Ledgewood Rd
Flanders, NJ 07836

Цифровые каталоги труб, соединителей и фитингов [скачать]

Приходите ознакомиться с нашим широким выбором в нашем выставочном зале или позвоните нам по телефону (973) 347-1101 или по факсу: (973) 347-0064, чтобы обсудить, как мы можем предоставить вам все необходимое для строительства!

Каталог продукции NDS

Ставим воду на место.

• Управление ливневыми стоками в жилом секторе
• Коммерческое управление ливневыми стоками
• Профессиональное орошение
• Управление потоком

West Chester также предлагает широкий выбор строительных материалов, которые помогут вам сделать покупки в одном месте!

Приходите ознакомиться с нашим широким ассортиментом в нашем выставочном зале или позвоните нам, чтобы обсудить, как мы можем предоставить вам все необходимое для строительства!

 Трубы и фитинги

Мы предлагаем широкий ассортимент труб и фитингов для различных нужд строительства. Все наши трубы имеют высокое качество и имеют раструб, что устраняет необходимость в соединении. Ниже приведен текущий список наших предложений труб по порядку прочности, однако, если у вас есть какие-либо вопросы, позвоните нам.

• Гофрированная двухстенная труба HDPE/N12 : Исключительно прочная труба, сравнимая по прочности с бетонными трубами RCP. Доступны размеры от 4” до 24” на складе, другие размеры могут быть заказаны по запросу
• Расписание 40 : доступны размеры 1.5”-6” в наличии, другие размеры могут быть заказаны по запросу.
• SDR35 : Доступны размеры 4″, 6″ и 8″, другие размеры могут быть заказаны по запросу
• Спецификация 20 (канализационные и дренажные трубы ) : доступны только размеры 4 и 6 дюймов
• Гофрированная гибкая труба : Доступны размеры 3″, 4″ и 6″ на складе.
• Фитинги  для многих типов труб диаметром до 12 дюймов доступны на складе или по специальному заказу.



Дренажные изделия:

West Chester также является вашим источником для дренажных нужд с широким ассортиментом доступных опций.

Сборный

• Квадрат 12 дюймов, квадрат 18 дюймов, квадрат 24 дюйма Бетонные сливные бассейны
• Тяжелые бетонные траншейные трапы
• Все вышеперечисленное доступно с чугунной решеткой и выбивными стенками для труб различных размеров

Пластиковый дренаж

• 9-дюймовые квадратные, 12-дюймовые квадратные, 18-дюймовые квадратные сливные раковины
• Трапы различных размеров для всех типов применения
• Сухие камеры

ТРУБА – ЗАКАЗЫ И ИНФОРМАЦИЯ

Телефон: (973) 347-1101
Факс: (973) 347-0064

West Chester Machinery
278 Old Ledgewood Rd
Flanders, NJ 07836

Трубы, соединители и фитинги Цифровые каталоги [скачать]

Каталог продукции NDS

Ставим воду на место.

• Управление ливневыми стоками в жилом секторе
• Коммерческое управление ливневыми стоками
• Профессиональное орошение
• Управление потоком

Flo-Well

Производственный сухой колодец

Кредиты LEED:

• Сделайте свой сайт экологичным
• Задерживает ливневую воду на месте
• Установка дешевле, чем установка трубы или бетона
• Расширяется для управления большими объемами воды

Вест Честер Машинери

Штаб-квартира вашей автоцистерны для очистки от пыли, снегоуборочной техники и строительных материалов в северной части штата Нью-Джерси.

West Chester Machinery — это семейный бизнес, который уже более 36 лет работает в строительной отрасли.

Мы заработали свою репутацию за счет предоставления качественных продуктов и превосходного обслуживания.

От наших экспертных услуг до нашего знающего и дружелюбного торгового персонала, вы всегда можете рассчитывать на West Chester, чтобы удовлетворить ваши потребности.

Трубы, фитинги и дренажные изделия NDS в наличии на складе West Chester Machinery

• Продукты и инструменты для нанесения покрытий Seal, а также дистрибьютор продуктов SealMaster
• Герметик для тротуаров — SealMaster Coal Tar Pavement Sealer
• Добавки для герметизации тротуаров – Top Tuff, Fass-Dri, FSA
• Заполнители трещин – Pourable Crack Sealant, Gator Pave Crack Filler, Crack Master Supreme
• Инструменты и принадлежности – швабры, щетки, распылительные наконечники
• Ткань фильтра
• Оранжевый забор
• Иловый забор
• Стабилизирующая ткань
• Одеяло для защиты от эрозии

Посетите наши предприятия во Фландрии, штат Нью-Джерси, и узнайте, что такое West Chester Machinery.

Водовозы для борьбы с пылью

Продажи, аренда, запчасти и обслуживание.

ПОДРОБНЕЕ

Снегоочистители и разбрасыватели

Продажа, запчасти и обслуживание оборудования для уборки снега.

Западные снегоочистители и разбрасыватели, разбрасыватели для покупателей и запчасти для снегоочистителей Arctic.

ПОДРОБНЕЕ

Строительные материалы

Дренажные трубы и фитинги, уплотнительное покрытие, герметик для тротуаров, заполнители трещин, инструменты и аксессуары, фильтровальная ткань, оранжевый забор, забор от ила и стабилизирующая ткань.

ПОДРОБНЕЕ

Типы подземных дренажных труб

🕑 Время чтения: 1 минута

Для строительства подземных стоков используются различные виды труб.Свойства этих труб и требуемый тип дренажа определяют выбор труб. Подземные канализационные трубы подвергаются различным видам химического и физического воздействия, поэтому их необходимо учитывать при их выборе.

Состав:

• Типы труб для строительства подземной канализации
• 1. Бетонные дренажные трубы
• 2. Асбоцементные дренажные трубы
• 3. Железные дренажные трубы
5 909174 8. Глиняный дренаж0
Типы труб для строительства подземной канализации
1.Бетонные дренажные трубы Бетонные дренажные трубы доступны в виде сборных труб различных размеров и форм, таких как круглые и эллиптические. Сборные железобетонные трубы легко монтируются и легко монтируются. Они имеют следующие преимущества:
• Адаптивность — Сборные железобетонные трубы могут быть спроектированы, изготовлены и установлены в соответствии со спецификациями и требованиями на строительной площадке.
• Прочность — Бетонные подземные дренажные трубы могут быть рассчитаны на любую комбинацию нагрузок.
• Гидравлический КПД — Обеспечивает требуемое значение «n» Мэннинга, равное 0,012, для повышения гидравлического КПД.
• Доступность — Сборные железобетонные трубы производятся на месте для удовлетворения местных потребностей, поэтому они легко доступны для строительства без особых затрат на транспортировку.
• Экономичный – Обладает длительным сроком службы, поэтому экономически выгоден для использования в подземных дренажах.
Бетонные трубы могут быть покрыты как внутри, так и снаружи с использованием запатентованных покрытий для повышения их устойчивости к различным химическим воздействиям под землей.
2. Асбестоцементные дренажные трубы Асбестоцементные трубы используются для канализации сточных и ливневых вод. Использование асбестовых волокон вместо армирующей стали делает трубы AC легче по весу и обеспечивает достаточную прочность. Трубы АС обладают хорошей стойкостью к сероводородной коррозии и агрессивным грунтам, так как не имеют стальной арматуры. Эта труба обеспечивает низкие эксплуатационные расходы, поскольку гладкие стенки трубы обеспечивают низкий коэффициент трения. Существует четыре типа дренажных труб переменного тока, таких как безнапорные трубы для санитарной канализации, напорные трубы для местных водопроводов, трубы ливневой канализации для отвода ливневых стоков и передающие трубы для использования в качестве водопровода.
3. Железные дренажные трубы Железные трубы используются для дренажных работ, где прочность трубы наиболее важна, а не для общего назначения, такого как самотек. Использование железных труб в таких местах, как небольшая глубина, под дорожным покрытием, в заболоченной местности, где ожидается большое движение почвы.
4. Глиняные дренажные трубы Глиняные трубы используются для дренажных работ, они устойчивы к различным веществам, таким как кислотные и щелочные воздействия. Но органические растворители могут воздействовать на пластиковые материалы и резиновые кольца, используемые для гибких соединений глиняных труб.

Белый твердый ПВХ против черной гофрированной трубы для установки французского дренажа

Если в вашем дворе есть участки, которые все время остаются влажными, или если в вашем подвале часто собирается вода после ливней, вам следует подумать об установке французского водостока, чтобы решить эти проблемы. Французский водосток предполагает подземные работы — установку дренажной системы, защищающей ваш дом и двор. Это не та область, где вы хотите просто пойти с самым дешевым решением.Важно, чтобы вы выбрали правильные материалы и выполнили проект правильно с первого раза, чтобы вам не пришлось выкапывать и заменять материалы слишком рано. Установка французского водостока может устранить постоянную влажность, а также предотвратить образование плесени и грибка вокруг вашего дома.

Что такое французский дренаж?

Французский слив звучит красиво, но на самом деле это довольно простая дренажная система. По сути, это выложенная гравием канава, в которую встроена труба, по которой вода переносится из одного места в другое.Труба отводит дождевую воду от проблемных зон, которые могут быть повреждены водой, если оставить их в покое. Затем вода сливается в более желательное место.

Этот тип дренажной системы идеально подходит для тех участков вашего двора или дома, где скапливается вода. Например, может быть низина, где скапливаются дождевые лужи, и никогда не было возможности полностью высохнуть. Иногда новое строительство или плохой фундамент могут привести к тому, что сток воды будет направлен в сторону дома. Французский дренаж может помочь, перенаправляя воду и отводя ее в другое место.

Французские водостоки

обычно изготавливаются из черной гофрированной трубы, но есть аргументы в пользу использования для этой работы и белой трубы из ПВХ. Давайте посмотрим на плюсы и минусы каждого, и как они обычно используются.

Черная гофрированная труба

Черная гофрированная труба чаще всего используется для самотечного водоснабжения, в том числе:

— ливневая канализация (включая французские водостоки)

— подземный дренаж

— канализационные коллекторы

— сбор фильтрата

— задержка и/или удержание воды

Плюсы гофрированной трубы

Стоимость: Черная гофрированная труба дешевле других видов труб.

Простота использования: Этот тип труб, даже больших диаметров, легкий. Облегчает использование, хранение и транспортировку.

Гибкая: Черная гофрированная труба является гибкой, что делает ее идеальной для проектов, в которых нельзя использовать сплошные трубы.

Минусы гофрированной трубы

Тонкие стенки: Черная гофрированная труба имеет тонкие, мягкие, гибкие стенки, которые легко повредить, особенно если она не зарыта в землю. Это также означает, что если он засорится, его нельзя будет развернуть, потому что вращающиеся лезвия разорвут стенки.

Легко засоряется: При захоронении под землей корни могут легко прорасти в трубу.

Замедленный поток воды: Осадок и мусор могут скапливаться в гофрированных гребнях, замедляя поток воды и повышая вероятность его засорения.

Белая сплошная труба из ПВХ

Твердая белая труба из ПВХ — это очень распространенный тип труб, который чаще всего используется для канализационных и сантехнических нужд. Трубы из ПВХ или поливинилхлорида являются более экономичным типом труб, чем некоторые другие, такие как металлические или терракотовые.Он используется для различных целей, включая проекты по дренажу двора и многие поделки своими руками.

Плюсы цельной трубы ПВХ:

Универсальность: Твердые трубы из ПВХ доступны различной длины, диаметра и толщины.

Прочность: Этот тип трубы намного долговечнее гофротрубы — не пробивает корни и легко прочистить.

Гладкие стенки: Стенки трубы из ПВХ гладкие, что снижает вероятность засорения или попадания мусора, замедляющего поток воды.

Простое техническое обслуживание: прочистки могут быть установлены в трубопроводных системах из ПВХ, что упрощает техническое обслуживание.

Увеличенный срок службы: Благодаря прочности и толстым стенкам трубы из ПВХ прослужат намного дольше, чем гофрированные трубы.

Минусы сплошной трубы из ПВХ:

Стоимость: Хотя трубы из ПВХ дешевле металлических и терракотовых труб, они дороже, чем черные гофрированные трубы. Это означает, что в зависимости от размера вашего проекта вы можете заплатить значительно большую сумму, используя ПВХ.

Не гибкий: Труба из ПВХ твердая и имеет толстые стенки, что означает, что она не будет гнуться. Если система, которую вы устанавливаете, имеет изгибы или повороты, потребуется использовать фитинги и клей для ПВХ, чтобы ориентироваться в этой области.

Сложнее установить: Трубу из цельного ПВХ сложнее установить, чем черную гофрированную трубу.

Заключительные мысли

Важно, чтобы вы понимали различные области применения, а также преимущества и недостатки использования белых труб из ПВХ по сравнению с черными гофрированными трубами, чтобы вы могли принять наилучшее решение о материалах для вашей ситуации. Вы, очевидно, хотите сделать проект правильно с первого раза, и вам не придется возвращаться и ремонтировать или заменять свою работу. Выбираете ли вы черную гофрированную трубу или белый ПВХ, убедитесь, что это лучший вариант для вашего проекта.

Также обратите внимание, что компания CIS предлагает полную линейку фитингов, которые также можно использовать в сочетании с установкой французского дренажа из ПВХ-трубы. Обычно это может включать 45% изгибов и 90% изгибов.

Трубный дренаж – обзор

Родники, просачивания и влажные луга

Родник – это любая естественная ситуация, когда вода вытекает из водоносного горизонта на поверхность.Например, источником родника могут быть воды, протекающие по карстовому рельефу. Кренобионты – организмы, живущие в родниках. Присутствие эндемичных кренобионтов и редких таксонов подчеркивает важность этих местообитаний для поддержания высокого уровня биоразнообразия, а также их вклад в лучшее понимание моделей биоразнообразия в пресноводных водах. Весенние местообитания часто включают дизъюнктивное и реликтовое распространение. Сравнение с другими географическими районами показывает, что источники содержат значительную часть общего числа видов, встречающихся в пресноводных средах обитания, и могут составлять почти одну треть регионального биоразнообразия пресных вод.

Источники можно разделить на категории по расходу (таблица 7.2). Однако немногие исследователи используют эти термины и вместо этого сообщают о разряде.

Таблица 7.2. Категории родников по стоку.

100 CFS

Величина	Расход (cfs, гал/мин, пинта/мин)	Расход (л/с)
1-я величина
2-й величина	10 до 100 CFS	280 до 2800 л / с
300567
300 CFS	от 1 до 10 CFS	28-280 л / с
4-я звездная величина	100 галлонов США/мин до 1 cfs	6. От 3 до 28 л / с
5-й величину	от 10 до 100 галлон / мин	от 0,63 до 6,3 л / с
6-е величина	от 1 до 10 гал / мин	63 до 630 мл / с
7-я величина	2 PINT до 1 галь / мин	8 до 63 мл / с
8-е величина	менее 1 PINT / мин	8 мл / с
0 величины	Нет стока (места прошлого/исторического стока)

Выдавливание родника на поверхность может быть результатом замкнутого водоносного горизонта, в котором область подпитки родникового грунта находится на большей высоте, чем что из розетки.Родниковая вода выбрасывается на поверхность из надземных источников – артезианских скважин. Неартезианские источники могут просто течь с более высокого уровня через землю на более низкий уровень и выходить в виде источника, используя землю как дренажную трубу. Третьи источники являются результатом давления подземного источника в земле в виде вулканической активности. В результате может получиться вода повышенной температуры, например, в горячем источнике.

Просачивание – это влажное или влажное место, где вода, обычно подземная, выходит на поверхность из подземного водоносного горизонта.Просачивания обычно не имеют достаточного объема, чтобы вытекать за пределы их надземного местоположения. Как и в источнике большего объема, вода поступает только из подземных источников. Просачивание часто образует лужу и важно для среды обитания мелких диких животных, птиц и бабочек, а также для удовлетворения потребностей во влаге. Некоторые виды бабочек (Lepidoptera), в том числе некоторые эндемичные виды, полагаются на просачивание и получают питательные вещества, такие как соли и аминокислоты.

Влажный луг представляет собой тип водно-болотных угодий с почвами, которые частично или полностью влажные в течение вегетационного периода.Ведутся споры о том, является ли влажный луг типом болота или совершенно отдельным типом водно-болотных угодий. Влажные прерии и влажные саванны гидрологически похожи. Мокрые луга могут возникать из-за ограниченного дренажа или поступления большого количества воды от дождя или талого снега. Они также могут встречаться в прибрежных зонах и по берегам крупных озер.

В отличие от болота или болота, на влажном лугу нет стоячей воды, за исключением коротких или умеренных периодов в течение вегетационного периода.Вместо этого земля на влажном лугу колеблется между короткими периодами затопления и более длительными периодами насыщения. На влажных лугах часто встречается большое количество видов водно-болотных угодий, которые часто выживают в виде закопанных семян в засушливые периоды, а затем восстанавливаются после затопления. Поэтому влажные луга обычно не поддерживают водную жизнь, например рыбу. Как правило, они отличаются большим разнообразием видов растений и могут привлекать большое количество птиц, мелких млекопитающих и насекомых (включая бабочек).

Влажные луга когда-то были обычным явлением в заболоченных местах по всему миру. Они остаются важным типом сообщества во влажных саваннах и равнинных лесах. Они также выживают вдоль рек и берегов озер, где уровень воды может меняться в течение года и между годами. Но их площадь резко сократилась. В некоторых районах влажные луга частично осушены и обрабатываются, поэтому здесь отсутствует описанное здесь биоразнообразие. В других случаях строительство дамб препятствует естественному колебанию уровня воды, что приводит к образованию влажных лугов. Как и в других водно-болотных угодьях, растительность на влажных лугах обычно включает большое разнообразие травянистых видов, в том числе осоки, камыши, травы и большое разнообразие других видов растений.

Французские дренажи и их обрушение

Потенциальные недостатки и альтернативные решения дренажа

Обновлено: 21.01.19

Французские дренажи

и беструбные французские дренажи могут потребовать больших усилий с незначительной эффективностью по многим причинам. Большинство описаний французского дренажа включают щелевую или перфорированную трубу, траншею, геотекстильную ткань и гравийную засыпку. Для правильной работы слив должен иметь достаточный уклон и место для выхода на землю, в дренажную трубу или куда-либо еще, откуда может выходить вода.

К сожалению, этот факт часто упускается из виду. Правильно сконструированные французские трапы будут хорошо передавать воду из трубы к выходу из трубы; однако они не очень эффективны для обезвоживания плохо дренированных почв. Под адекватным падением подразумевается опускание не менее чем на 2 фута на каждые 100 футов трубы или на 0,25 дюйма на фут уклона. Во многих случаях недостаточный уклон для дренажа участка является исходной проблемой, которую призвано решить использование французского дренажа.

Один раз 4-дюймовый. дренажная труба расположена под землей, она должна быть покрыта 2-дюймовым покрытием.грунта, и следует постараться сделать достаточный уклон для дренажа трубы. Если эти условия не соблюдены, лучше дать воде стекать по поверхности. Только по этим причинам французский дренаж и даже безтрубный французский дренаж могут потребовать больших усилий с минимальной эффективностью, чтобы избежать ошибок французского дренажа.

Нехватка французской дренажной трубы

Еще одна причина, по которой французская водосточная труба не всегда является эффективным решением, связана с основными свойствами воды.Вода «прилипает сама к себе» благодаря процессу, называемому когезией. Простой научный эксперимент, в котором пенни помещают на стакан с водой, заставляет пенни плавать. На самом деле он не плавает, а опирается на поверхностное натяжение воды. Как только капля мыла попадает в воду, пенни тонет, потому что поверхностное натяжение уступает весу монеты.

Во многом таким же образом дождевые осадки прилипают к самим себе и к поверхности почвы, гравия, песка или любой другой поверхности, с которой они соприкасаются.Вода скорее прилипнет к чему-то, чем просто заполнит пустоту. Таким образом, вода обычно прилипает к гравию во французском водостоке, а не заполняет пустоты.

Таким образом, французская дренажная труба наполняется водой только тогда, когда воды достаточно, чтобы прилипнуть к поверхности гравия и быть достаточно тяжелой, чтобы заполнить пустоты и впоследствии протолкнуться в трубу. Опять же, падения должно быть достаточно, чтобы вода вытекала из трубы; в противном случае вы позволяете воде оставаться под землей, а не на поверхности земли.Иногда это единственный способ решения проблемы дренажа, но это не лучший способ, поскольку он не отводит воду от фундаментов, сооружений, бассейнов, террас и т. д.



СВЯЗАННЫЙ: Подразделение Висконсин видит улучшение ливневых стоков

Еще одна проблема, связанная со структурой традиционного французского водостока, заключается в том, что называется «слеплением» геотекстильной ткани. Это процесс, при котором мелкие частицы глины и ила задерживаются тканью, и со временем ткань забивается и больше не пропускает воду.Когда через ткань проходит достаточное количество песка, глины или ила, гравийные пространства заполняются, и эффективность французского дренажа прекращается. Вот почему большинство экспертов утверждают, что французский дренаж не является долгосрочным решением проблемы дренажа: его нужно выкапывать и переустанавливать каждые восемь-десять лет.

Что делать, если у вас проблема с дренажом и ошибка французского дренажа? Лучшим решением является отвод воды по всей поверхности с уклоном не менее 1,5–2 %. Если вода, вызывающая беспокойство, представляет собой стоячую воду после дождя, вы можете использовать один из более новых продуктов, таких как заполненная песком траншея с транспортировкой по трубе с прорезями.Несмотря на это, вам все равно нужно куда-то опорожнить трубу.

Для ливневых вод или поверхностных вод из дождевых стоков, стоков или других источников вам потребуется использовать поверхностный сток (наилучшая практика), подземные трубы с соответствующими точками падения и сброса или тип системы локализации и удержания или отстойника. Без одного из этих решений вы рискуете перегрузить систему и создать резервную копию воды там, где она вам не нужна или не нужна.

Принципы наружного дренажа — Краткий курс

%PDF-1.6 % 769 0 объект > эндообъект 771 0 объект > эндообъект 902 0 объект >поток Acrobat Distiller 7. 0.5 для MacintoshСлив, обучение, инструкции, обучение, информация2007-02-12T14:03:02-08:002012-05-08T09:53:14-07:00Illustrator2012-05-08T09:53: 14-07:00

• JPEG188256/9j/4AAQSkZJRgABAgeEASABIAAD/7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAEA AQBIAAAAAQAB/+4ADkFkb2JlAGTAAAAAAAf/bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGHURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f/8AAEQgBAAC8AwER AAIRAQMRAf/EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDagQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4/PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo+Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0+PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo +DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+v/aAAwDAQACEQMRAD8A9U4q7FXYq7FWJahpPnW6 8xi60nXolDSbe7ja+017ITPcJ6EfIG4MlU/2Kj54qyL09V/5aIP+RD/9VsVd6eq/8tEH/Ih/+q2K u9PVf+WiD/kQ/wD1WxV3p6r/AMtEH/Ih/wDqtirvT1X/AJaIP+RD/wDVbFXenqv/AC0Qf8iH/wCq 2KoHW7HzLcQp+itTSynWKRWJiRo3lZ4yjkOJGAVFkFA3Vt60xVHLDqixRKbmJpFRVldoWPJwPiYB ZFABPbFXenqv/LRB/wAiH/6rYq709V/5aIP+RD/9VsVd6eq/8tEH/Ih/+q2Ku9PVf+WiD/kQ/wD1 WxV3p6r/AMtEH/Ih/wDqtirGb3RfPI8yNqUnmKE+X2ks1XQxZLXksqB3FwZPUUse3xDFWY4q7FXY q7FXYq7FUo8y6xfaTZxXNnplxq8rSlGsrMwCZlEUj1U3EsCbFB+1XwBxVLW846snli11h/LWoC8u FjL6QArzxs6ksrceVOPGhLAYqjPMPmDV9M0OTULLQLvVLxFiZdOheESMZHVWQHm26BiTtTbrTfFU kh866/HqUMJ8masq6hdxx3E7PYOlrWBKmX0LmdtqVrTjv9qu2Kst+u3P/LBP/wAFB/1VxVLNH8x6 lqEt0suh4loltK8SvNwX1QsjIskQcpVGCct6HcbU3xVrzN5j1jSdFmv7Dy9eavdRNCqafA8CySCS ZI2Knm/2FcvuKbbkdcVSyy86eaZ9fg0+TydqNvYzMwmv5p7Ai3K26yhGS3uLjkWY0qWA36npirJ/ RTZ/AMSE/wDwUH/VXFXfXbn/AJYJ/wDgoP8AqriqB1vXr7Tbe3lg0a71CSdmVoIPTLR0Gxc8ioDf PFUxkuZ0IAtJJKgElGioD4fG6H8MVWfXbn/lgn/4KD/qrirHNa8569Y6tPp1v5U1K7t0sfrY1WFr MQJIWkX0n9aeEEqIwx4MzfEPhHXFUT5b816xq7X4vPLGo6P9Un9GFbtrblMnAN6ilJWjpU0+F2G3 XFU2utRu4bS4mTTp3khikkSKsVXZFLBBwd2qxFB8JxVR0vWL68sEuptJubR3eRRbSGISqsbcQzgu oHKlRQnbFWP6t5v8wprU+lr5Q1Kexga0kj1WKWyEbs0qMY+M88G4I4/Cze9MVRei+ctYv9L1a+vP K2paXJp0s0cFlcek81wsUKSq0YheQh2GcovAsKjr1oqmdprd9caT9eOkXMUzeqVs3Mayj02KryDM tOfGopXbFUD5M8za1r0DzaroF35elEUMi2l48DsTIZAxUwyOwA4DaRUPtirJcVdirH7XzQ1z5l1D y9FFAdQ022tru5X6w1Al28yoP7qtR9Xq3sy+OKo+7e75WRMUfr+ueKCRuH9zJuW9OvT/ACcVVvU1 X/lng/5Hv/1RxV3qar/yzwf8j3/6o4qhbOTVPrF9/o8H9+tf37/74i/4qxVFepqv/LPB/wAj3/6o 4q71NV/5Z4P+R7/9UcVd6mq/8s8H/I9/+qOKoWzk1T6xff6PB/frX9+/++Iv+KsVRXqar/yzwf8A I9/+qOKu9TVf+WeD/ke//VHFXepqv/LPB/yPf/qjirvU1X/lng/5Hv8A9UcVd6mq/wDLPB/yPf8A 6o4qhdVk1T9F3lbeCnoSV/fv/If+KsVRXqar/wAs8H/I9/8AqjirvU1X/lng/wCR7/8AVHFXepqv /LPB/wAj3/6o4qhdSk1T6ulbeD+/t/8Ad7/7/T/irFUV6mq/8s8H/I9/+qOKu9TVf+WeD/ke/wD1 RxVRge8N/dF4o1mEEHBRIxUjnL1bgCPUOKoPzD5lfQNOXUNRigjtmuLW15eu2z3dxHbITWIbBpQW 9q4qnVZfSrxX1eNeHI8eVOnKlaV78foxVK7XRdHh80X+qw2FvHqlzbW6XN+kSLcSKGkAV5QObACN RQnsPDFUZe/702H/ABnb/kxLiqLxVRhkZ5J1PSOQKu1NuCt+tsVUrL/em/8A+M6/8mIsVReKqMMj PJOp6RyBV2ptwVv1tiqtiqXiRol1WVdmSQspIqKi3jPTbFUwxV2KqLSMLqOL9lo3Yim9VKAb/wCy xVWxV2KpfeyNJo18zbkR3K7Cmyl1Hj2GKphiqjdyNFazSrsyRsykioqAT02xVWxVCan/ALzJ/wAZ 7f8A5PpiqpcMVmtQCQGlIIBpX905od9+mKq+KoSP/jq3H/GCD/ic2KoDzZoOi65pcdnq9lDf2gur aQQTqHTmJlAah70Y4qnWKoSP/jq3H/GCD/ic2Kuvf96bD/jO3/JiXFUXiqHtq+td/wDGUU/5FJ7D +OKrLL/em/8A+M6/8mIsVReKoe2r613/AMZRT/kUnsP44qiMVSx6+jrFOvJqf9I0fs36sVTPFXYq h4r9fh8PSl/4lH7fxxVEYq7FUsua/oS/r/Ldf8Sf2GKpniqh2Cv1C5p19J6f8CfZv1YqiMVQmp/7 zJ/xnt/+T6Yqvua+ta/8ZTXr/vp8VRGKoSP/AI6tx/xgg/4nNirtT/3mT/jPb/8AJ9MVReKoSP8A 46tx/wayIP8Aic2Kuvf96bD/AIzt/wAmJcVReKpNoWspqGo63bLaXNsdOvBbySXCKiSt6ET8oSrM WTgympA606g0VR1l/vTf/wDGdf8AkxFiqLxVD21PWu/+Mor0/wB9R4qiMVSySnoaxXpyavT/AJZo /GgxVM8VdiqHen6Qh8fSl8P5o/pxVEYq7FUsuKfoS/p/Ld+H8z+FcVTPFUPqNP0fc16ek9en8p8a DFURiqE1P/eZP+M9v/yfTFV9yP31p7Sn/k1J7HFURiqEj/46tx/xgg/4nNiq6/jeSBVQciJoGIHg syMT9AGKonFUJH/x1bj/AIwQf8TmxV17X6xY06+u1P8AkRLiq4PqFN4Ia+HqtTp/xj8cVSmXXdWt fM8dhf21la6LcQR/VdQkvAs0t60kim2it2QGT4BG1aj7VBy7KppZf703/wDxnX/kxFiqLxVCWU0M lzfLG6syTASAGpB9JOvh0xVF4qlkn9xrG1fibYVqf9Gj8N8VTPFXYqh4/wCOhDt/uqXfen2o/oxV EYq7FUsuP+OJf7U+G761/mfxxVM8VQ+o/wDHPudq/un2Fan4T4b4qiMVQmp/7zJ/xnt/+T6Yqknn G10W1ez816pd3FrH5cS5uaRNM0LI0DCRp7eI/vhEqlxtUU2xVX8pSa9ceX7W6vdUttSluvUuIr2G 0kt0eCaVpLakTScl4wsq0NT7nqVUxthKNTufVZWb0YaFVKinOamxLYqg/Nuk3+p6WlvY6gNMuFuI ZFuyjOQFcAoOLxEFweP2u+Kp1iqEj/46tx/xgg/4nNirr3/emw/4zt/yYlxVXmmSJOb/ACVRuST0 AHjiqBl0Wxvb6z1LULWOW+092l052AZrZpI2ico1Bu6OQ39gOKq9l/vTf/8AGdf+TEWKovFUt0ry 7ouk3ep3mn2qW9xrFwLzUZEFDLMI0i5H/Yxg08ST1JxVMsVSDXLy6stE8w3dpZSajcQK8iWMJAkm 420ZKR1DAsR9kU3O2Kp1ayTSW0Uk8XoTuitLByD8HIqychs3E7VGKquKpNfX+oReaNLs4tNknsrm C6a41JWUR25j9MqrgjkTIaBaHxPbFU5xV2KscsL/AFC80XWxeabJp31ae9ggErK3rxqWInTiBRH5 fDXfxxVkeKpZ5l8vWHmHRLnR78yLa3QUSNC7RSDgwcFXXcbriqPV4I3S2VlV+BMcNQG4JQEhetBy AxVQ1P8A3mT/AIz2/wDyfTFXXQhnNsCFlieRlYfaUgxSAg7EEdt8VXFHt25xLygYkyxDcqTvyT+K /SN9iqsgdh2Kd0YMjW8BVgaggvLQg4q3qf8AvMn/ABnt/wDk+mKovFUJH/x1bj/jBB/xObFXXv8A vRY9/wB+23/PCXFV8MTO4nnFJN/TjrsgPyJHKnU/QNsVRGKsdEvmQeb0jtUtToLCc6k0jyC59UQ2 /oGFRGyELuG5SCvKv7O6rIsVSjQ5fMj3msLrCWq2yXlNI+rPI7fVfSSgmDxxgScqseJYb0r8O6qb 4qhbRHW4vSykB5gVJHUejGKj6RiqKxVIPM/lvUtZCpaa3d6QnGjmzNHLK3JSGJoBX7W1SNqjuq15 T8q3OgLcJNrd/rCTiMJ+kZfWAMx8qlWO/wAfIcvlirIMVdiqF1NHfTbtEUs7QyBVAqSShoAMVSrX fNdnpXmHy9okiTNda9NPHbmOPnHS2gaWQSP+xQUb3ocVT/FUom0LTH81WuuNE36Sis5rRJxJIAIT JG5TgD6e7b1pXp4CiqL1QA2qg9DPbjY0P9+ncYqxzTG0DyxF5X8tWcNwqXzTNYqfrF0qlYXml5zz NMyf3lRzf2HTFWX4qgoERNUuQgCgwwsQPFpJiT9JOKrtT/3mT/jPb/8AJ9MVReKoSP8A46tx/way IP8Aic2Kuvf96bD/AIzt/wAmJcVQWneatN1DUNRsIIrtZtMkSK4aW1niUtIKgx80Bdf8sDiexOKp gt7CzKoWWrbCsMoG9OpK0HXviqU69eSaPHcahAscspUycJpI4UFXt4T8cjxrsBXcip2qMVYrB+Z+ vSX9ujaZpf6On3+uprVm2zOVQKlQWJUo4I6qR0JoFXoFsf3137Sj/k1H7nFURiqXx2yXF1eGV5fg lvECTSoAPRjagCMo6scVS3y2b/Uba7k1TTrrS5Iby4t7aN7xpfWt4n4xT/uZpAvNeqsagg9qYqm/ 6Mtv55/+kif/AJrxVKLs6jF5m0/ToNNup9Iube4kvdWF4yrbyxlPRQxtMJG51avFTQ07cqKpv+jL b+ef/pIn/wCa8VSvzQLzTfL99f6TY3Gq6lbxF7XT1vHh9R+m8ksqIqr9o79BtviqLurZYtNlukNx DOkLSqjzyMUcJyAYeo6Gh69RiqX6sdC/xRo9hdxSSX9x9ZubCUXLgxNHGVkYJ6isFZJSvwg/LuFU /gt44AQhcg7nnI8h+guWxVY5/wByEI/4ql+f2o/f+GKuvYXmhVE6iWFzXwSVXP4LiqF/SmmadY2g 1K7gs2MPJRCSJESIowZCOfD7C7tttiqpZ67ol7O1vZ6hbXM6U5xQzRyOK1pVVJP7J+7FV8f/AB1b j/jBB/xObFXan/vMn/Ge3/5PpiqLxVCR/wDHVuP+MEH/ABOBFXXv+9Nh/wAZ2/5MS4qi8VWunNGS pXkCOSmhFe4OKpDLbJdGfSJ7OO7tY/3YNzMwWUMEmZeAjZRwJWg7Dp3GKqdt5R0q2uoLu30LT4rq 2Ci3nV2DoEQRqFb0agBVpTFU3U6krOwtoKueTf6RId6Be8W2wxVd6mq/8s8H/I9/+qOKqMCatHLc OYID60gkA9d9qRolP7r/ACMVXxfpONSq28JBZm3nc7uxY/7p8TirEdb/ACt0fWbm5uLy0Iku/UMv p3kiffFKAGbkIeX2arQmnE0pSlFV1p+V+h3yFf0dHMW9MSPJdOS3pTQ3Cg0hWg9W1RiFoCa7bnFUF /wAqY8rgS8dPKGZUV2XULhT8AUDiRH8OyAfDTbbptirOZv0nLE8TW8IWRSpIncGhFNj6OKrLxNWu LSeAQQKZo2jDGd9uSkV/usVS7VvNh0zWtE0a5igF7r0s8VinrsK/VoGnkY1i6AKB8yMVTf1NV/5Z 4P8Ake//AFRxVaTqRkWQ20HJQVB+sSUoxBO3pU/ZGKqF5qGoQGKNreOs7pGTHMxZFd1QybxU+Hl9 JxVJfNXlLVtUj063s5rVo4WcXc9+jTMI3kjcqkY2eoQj4nHE8SDUDFUF5K8i3mk6vJqN1DpduAGC DSoRHzkfaX1OUYK7j9hhU9R0AVZdWQaldGNQz/V4OKsSoJ5y9SA36sVYT+caWM3k+FfMCQwWA1XS qyC4cGrahCjD+6GxjZw3gtT2xV6BWX0q8V9XjXhyPHlTpypWle/H6MVQ8f8Ax1bj/jBB/wATmxV1 7/vTYf8AGdv+TEuKovFXYqgIoFmlv1JKsLhWRx1VhBFRh/nv0O2Koi2naQNHKAs8dBIo6b9GX/Jb t93UHFVfFXYq7FXYq7FXYq7FXYq7FUvv9E02+v7C+uLWCa606RpLaeSJHkj5IVPPuRySpIO3hiqY YqpXE6wx8iCzE8UQdWY9FH+e3U7Yqg7qBo7YSSkNPJPbGRh02nSir/kr2+/qTiqY4qh7E1hbev72 b3/3a3ucVWR/8dW4/wCMEH/E5sVUdesrO8so4ruCO4iFxbsI5UV1r6yCtGBHQ4qmOKoSP/jq3H/G CD/ic2Kuvf8Aemw/4zt/yYlxVBadrGs3Go6lbXWiTWdtaSIlldmWGQXSMPikCq3wAHsTX2GKpgtz MWUG1lUHqxMVB060cnv2xVZZf703/wDxnX/kxFiqpcwuxWaGgnjrxrsGB6o3sfHsd/bFV8EyTRiR agHYqdiCNiD7g4qqYq7FXYqkXmbW9f0x7VdJ0N9ZEyzNO6TRAIfSUMleSuW9Qkj4d/Y4qgP8Uecy l048puBbvxiVryPlMvx7oFjYVHFa1NKtsSBUqp5od7qt7ZevqWn/AKMnLkLamVZ24ClGZlCqCTXY V+eKphirsVdiq13SNGkchUQFmY9ABuScVULdHlk+szAqaUhjP7Cnuf8AKbv4dPGqq3U/95k/4z2/ /J9MVReKpT5Zstds9OeLW7yO+vTc3DpNFGIlEDTMYF4j9r0+Jb/KrTamKouP/jq3H/GCD/ic2Ku1 P/eZP+M9v/yfTFUXiqEj/wCOrcf8YIP+JzYq69/3psP+M7f8mJcVReKuxVCWX+9N/wD8Z1/5MRYq i8VQd0RaF70V9ICt0gBJKgfbAHVlHhuRtuQBirf6Ttv5J/8ApHn/AOaMVd+k7b+Sf/pHn/5oxV36 Ttv5J/8ApHn/AOaMVd+k7b+Sf/pHn/5oxV36Ttv5J/8ApHn/AOaMVd+k7b+Sf/pHn/5oxV36Ttv5 J/8ApHn/AOaMVd+k7b+Sf/pHn/5oxV36Ttv5J/8ApHn/AOamVWxSLfyeoAwtoWoFdWRmlU9SrAEB T0r1O/QAlVG4qhNT/wB5k/4z2/8AyfTFUXirDfyoTWE8rypq/q/XFvrva4V0l9MzEx80kAK1WhFA FpQqOJGKsnj/AOOrcf8AGCD/AInNiqjrl/p1lZJNqFytrAZ4AJXBI5iVWVdunLjSvbriqY4qoJA4 vZZyRwkjjQDvVGcn/iYxVTvf96bD/jO3/JiXFUXirsVQll/vTf8A/Gdf+TEWKovFUIn+lyiQ72sZ rEO0jj9v/VU/Z99/5TiqLxV2KuxV2KuxV2KuxV2KuxVCzo8MhuYlLV2uI1FSyjowH8y+3UbeGKoh HR0V0YMjAFWBqCD0IOKobU/95k/4z2//ACfTFUXiqGsbawt4THYwR28PNiUiQRrzBox4gL3HXviq 2P8A46tx/wAYIP8Aic2KqOvWGnX9gLfULcXNs8sQMRZlFWkCA1UjpyriqY4qxu2tddTz/e3DiUaH Lp8SxkspiNykm9FDlgwQ9eAr47Cqqc3v+9Nh/wAZ2/5MS4qgdOj83fpLUjqM9idPMifolbeKX1BD T4/X5PTnXupp7DFuxVL4MvKaIr+0BEwJG3Q+oad8VWWX+9N//wAZ1/5MRYq3MTcSm2Q0jWn1lx13 FRGD4sOvgPmCFUSAFAFAFANgB0AxVvFXYqptPGsyxE0d1Zx4cUKg/8TGKtxTRTRrLC6yROKo6EMpB 7gjY4qtFzbmYwiVDMOsXIchsD9nr0IOKquKqEV5bStEIpFlWZGkjdCGUqhUEhht+2MVV8VdirsVQ n+8kv/LrK3/IuRj/AMRC/cfnsq7U/wDeZP8AjPb/APJ9MVReKoawAEDU6etN4Hf1Wr0xVbH/AMdW 4/4wQf8AE5sVdqf+8yf8Z7f/AJPpiqLxVQSdmvJYKDjHHG4Pers4P/EMVU73/emw/wCM7f8AJiXF UXirsVS2OZxdXsEP9/JOKE7hF9CKrt/Adz9JCqOhhSGIRp9kV3O5JJqST4k7nFVTFXYq7FUh8zeW tA8xvFpmuWMWoWMkE5aCZaivKIVB6qaHqDiqvo/lPy5o+l2ul2Gnwx2VlGsNtGyiQrGgooLvyZqD uTXFVqeT/LSa2+tpp8Y1OSI27z/FQxMqKV4V4fZiUfZ/WcVR36J0r/lig/5FJ/TFWPeWvInkzybd qugabDp0ckFw9zKCzO3xxMS8khZyO/XFUP52S8vn0ulnq62sc3qTyadP6DKpZEDPHEJHlH7z7G1B U9qhVibXnmJ79TH5b8xUE813T64IoZDP6Mn1b+6B9L9yAvqcStWBNTsqzKDzprkustYt5ZvIrYXQ thfPzCNGWp66gR04Abnky9/aqrLHRHRkdQyMCGUioIPUEYqlt47wxR20rFqz25t5GNSyidKqT/Mv v1G/jiqaYqh7KvotX/fs3/J1vc4qsj/46tx/xgg/4nNiqU+efMtj5c0SPUB6OeW3+uWcJFvGZXDS 3CKlVBGxchfmRirIcVQkf/HVuP8AjBB/xObFXXv+9Nh/xnb/AJMS4qi8VQWqarp2nwFru+t7FnWQ wyXMiITY0LM3xMtQijk2/TFUS0u68uXtxIkOqQXWpyUa5W0vKueI4rVInX7KrSvEeNMVTOSwtI1D PJOASqj/AEifqxCj9vxOKrv0Zbfzz/8ASRP/AM14q79GW388/wD0kT/814qxma38xj8xra1WGb/C jaVM73IvH5G/9eOgMfqc+Kxd6dWxVPpLCIajBGJJ+DQysy/WJ9yrRgH7f+UcVQ08ds9lqbwXErNa h2RkuZiVZYQ29JDuGPfFUNq+l+ZIPqX6FeO9h2lBfLf3VzARa8G9Rkkh9SsnLjxHp08SMVVNd0/z AstguhrE8LTganLd3l2rpb0pWCNKiR6mp5OuwpuTsqu/RLtrEUU9xcvbCOSQRmeUK0iPGVIAavFO e1TWvy3VRGltpOp27z2ly88ccskLNFeSyANG5WhKvsSKGnviqM/Rlt/PP/0kT/8ANeKu/Rlt/PP/ ANJE/wDzXiqGksIRqMEYkuODQzMy/WJ6Eq0QB+3/AJRxV1/Z6RCkJu7gwlpoxam4uZeJuA3KIBXk AZuS7L3xVrStb0qeOKBdWtb25kBaP0pY2LrXbiFPxU5AVAxVG2VfRav+/Zv+TrewxVS9NZNSukYk BreAEqxU/bl6FSCMVYx+Y+kavJ5ehXQoGvL5dR02b0p7qVE4QXsU7GrP1Pp8R3BNe2Ksx9JfS9Kr cePGvJuVKU+1XlX3rXFUPH/x1bj/AIwQf8TmxV17/vTYf8Z2/wCTEuKoib1vTPo8fUFCA9eJodxt 0qNq9vA9MVYv5v0HVfMJsEsXtYYYHb68t7G0rLVomosakKx4Bx9sUJDKdgcVS7yZ5E1PRtYN7dw6 XbQhZXCaZD6bPPOEEjOXjBC/BvwIqQNgNgqzieFZoJIW2WRSjEurRhTuCMVW2splgV2+3uslOgdC VcfQwOKq2KpI511fOEY/dvoclieNQnqpcrJ8ZDcg/Arw24kV7ilCqmEn/HVt/wDjBP8A8ThxVAWf l3RdPs9Zg0uBLI6lPPdX7ohIa6uIx6kpG3IkUJocVYLrXmj8uNXtNNutd1eLUIbRo9WsDPY3lFaN CqyenEVUkcj8JXvSlNsVR13rfkDzde6StxqNpe3tncy3OlE2t3FJHNbIWdw3qIVoo5DlsfhIqeJx VmcWn6olwJ3vkkKRtHGrQ7AOysekgJ+xTc4qgfJvlnTvLWmXkFpJE8F5fXeoSyRJ6a+pdztK4+24 +CoQey4qyHFWlZWFVIIqRUb7g0I+/FULJ/x1bf8A4wT/APE4cVSbz3oGpa3pMFpp8dnJMlwsjDUB I0AT03RiUjI5n4/sN8LCoPjirHNF/La7tPM9pq82m6PA0Ds097bCc3MiorpBT1KgNxI5MWJNTWp3 ZVn9jT0Wp/v2bpT/AH63hiqyP/jq3H/GCD/ic2Ku1P8A3mT/AIz2/wDyfTFUXiqEj/46tx/xgg/4 nNirr3/emw/4zt/yYlxVF4qoTwNyM0FBcAAb7B1FSEc0O25oabfeCqvhnSVagFWGzxtsynwI/wAw eo2xVUxVDRfu7yWOh5zD1lO5FVARx7fsn3qcVROKsRluNfP5hW10s0/+F10uaN7YWj1F8biMhjJ6 fqUaLt0+HFU9luk+uW9zwmMIimQkQylgxaMiq8eQrxPbFUu8v3utRvqja3wcy30jad9Us7qOlmFR YfW5+pyl+h5iKDwGKqV6183mPTHtbeD9BJDP+kllsbo3PqAILcQMvGMDduRZDQCg+1irWuX5utA1 N/KyQPraxSwWjz2s7Qi4iqvpSmII60I49fh8NqYqnNvqaCKOO4LvdCMGUpbTxqzLQOyIwdgvJulT TxxVjQ8teU9T8l6rpFk8x024muGu3hL2chuYpT6q84kiYcZYELUHamKsyReKKtS3EAVO5NPHFUo8 raDZaLY3MFm8zpcXt1dyGeV5j6s8zNJxL/ZDNVuI2qTiqOk/46tv/wayJ/8AicOKql67JZzuh5us blW8CFND0P6sVV8VQ9lX0Wr19Wbx6eq1OuKrI/8Ajq3H/GCD/ic2Ku1P/eZP+M9v/wAn0xVF4qhI /wDjq3H/ABgg/wCJzYq69/3psP8AjO3/ACYlxVF4q7FVCaAlxNEQs6ilTXiw/lenz2Pb7wVV8Eyz R8gpRhs8bbMrd1NKj7tj1G2KqV78CpcAbwNyc/8AFZ2fuNgPip7YquvnZLK4dW4ssbkNWlCFO9cV V8VdiqjPP6XFVX1JpNo4xtWnUk9gO5/jQYqqitBU1PcjYVxVjnkjyzDoNrqoivbq9Op6pe6hKbto 29OSaUhki9NIgsfwVC77k4qnMn/HVt/+ME//ABOHFUh8teU7fyx5e1W0iuLi4F3dX2oSPdyLI3O5 dnahURjix+OniTvirKcVQ9iawt/xlm6f8ZW9ziqyT/jq2/8Axgn/AOJw4qv1E00+5P8AxU/Xp9k+ 4/XiqIxVD2IpC3/GWbp/xlb2GKrI/wDjq3H/ABgg/wCJzYq7U/8AeZP+M9v/AMn0xVF4qhI/+Орк f8YIP+JzYq69/wB6bD/jO3/JiXFUXirsVdiqhNAxdZoiFnUU3+y69eLfwPb5VBVbjkiuoXVl2NY5 onHQ0+JSD8/kRuNsVQ0jsdJuUdqyQxyRuxNWqqkBjTjQstG+nFUfiqjPP6fFUX1JpNo4xtWnUsd+ Kjuf1kgFV0EHp8nduc0n95JSlQOigb0Va7D+JJxVWxVCaZ/vM/8AxnuP+T74q6T/AI6tv/xgn/4n Diq+/r9RuabH0npStfsnw3xVEYqh7KvotX/fs3Wv+/W8cVWSf8dW3/4wT/8AE4cVX39fqNzTY+k9 KVr9k+G+KojFUPYmsLf8ZZun/GVvc4qsj/46tx/xgg/4nNirtT/3mT/jPb/8n0xVF4qhI/8Ajq3H /GCD/ic2Kuvf96bD/jO3/JiXFUXirsVdirsVSfzPa+YpdMlfy1LbW+tjiIZLwOYGQNVkk4Bm6E8T Q8TvQioKqB1HyQuoS+YjPqt+lv5htIbb6tHO6rZyRLIpntCCODvzQnbqg7bYqnElrc2mitaaVxNz b2xisPrLuV9RI+MXqyESORUDk1CfniqnoFrq0Gl2/wCmpobrWfTUX1zbqUiZx19NW3VPAYqmWKux VCaZ/vM//Ge4/wCT74q6T/jq2/8Axgn/AOJw4qu1EA6fdBuhhkr0G3E+O2KonFUNYACBqdPWm8Dv 6rV6Yqtk/wCOrb/8YJ/+Jw4qu1Gn6PuuXT0ZK9OnE+NRiqJxVD2VfRav+/Zutf8AfreOKrI/+Orc f8YIP+JzYq7U/wDeZP8AjPb/APJ9MVReKoSP/jq3H/GCD/ic2Kuvf96bD/jO3/JiXFVR0vix4SxB f2QY2JHWlT6g9sVa4X1f76Kn/GJulf8AjJ4Yq7hqFP76Kv8Axibw/wCMnjiruF/X++ip/wAYm9/+ LPliqAkj81/p60aOeyOgiKX68jRSi6Mu3o+iQ5QL9rny9qDFU3xV2KpPYR+bf0lqJv57H9HGRTpS wRS+qIafEJ+UlOde67HwGKphw1Cn99FWn++m60/4yeOKqsYlC/vGVmqd1BUU7bEtiqH0z/eZ/wDj Pcf8n3xV0n/HVt/+ME//ABOHFV+oV+oXNOvpPT/gT7r+vFURiqHsq+i1f9+zf8nW9ziqyT/jq2// ABgn/wCJw4qv1Gv6PuadfSem9N+J71H68VRGKoawAEDU6etN4Hf1Wr0xVbH/AMdW4/4wQf8AE5sV Udd1DTLGySfUrpLO39eBRNJsvP1VKLXtyIpXtiqY4qhI/wDjq3H/ABgg/wCJzYq69/3psP8AjO3/ ACYlxVF4q7FXYq7FUq8xSa42l3Nv5ee2TXWjrZveo8lsjdmmEbK/E0IFO/YgHFWtS1K60TyvPqFz HLql5YWhklitk/eXEsabhEUbGRh5UHyxVvV4dT1by5MukXsmj6jdQq9leSQhpIJDR19SCub+Do3u MVRljJIIktriQyXcKKJXYBTJQU9SigCjddth0xVE4q7FUm8sR6ylrd/pSdJ3e8uGtfTIISDnRYz+ 7h4Vg1a8q9eXYKo6T/jq2/8Axgn/AOJw4qv1Cv1C5p19J6f8CfZv1YqiMVQ9lX0Wr/v2b/k63sMV WSf8dW3/AOME/wDxOHFV+oV+oXNOvpPT/gT7N+rFURiqHsq+i1f9+zf8nW9ziqyP/jq3H/GCD/ic 2KqGv6dpuoWC2+o24ubf14GEZZlpIJl9NqqQfhajYqmWKoSP/jq3H/GCD/ic2Kuvf96bD/jO3/Ji XFUXirsVdiqhPOwcQwjlO4qK7qi9ObbjbwHU/eQqvggSFSFJZmJZ3bdmY9z+r5bYqp6h/vBc0qD6 T7itfsnpTfFURiqlPD6qji3CRd0kHY+/iD3GKtQTly0bjhMlOadRv+0p7qcVVsVQmmf7zP8A8Z7j /k++Kuk/46tv/wAYJ/8AicOKrtRIGn3RboIZK9DtxPjtiqJxVDWBBganT1pvAb+q1emKrZP+Orb/ APGCf/icOKr9Rp+j7mvT0nrWlPsnx2+/FURiqHsq+i1f9+zf8nW9hiqyP/jq3H/GCD/ic2Ku1P8A 3mT/AIz2/wDyfTFUXiqEj/46tx/xgg/4nNirr3/emw/4zt/yYlxVF4q7FVGaZg3oxDlOw5CteKit OTEfgOp++ircECwpxqXZjykkbcs3cn+g2HbFVXFUPqNP0fc16ek9en8p8ajFURirsVUriASqCDwl TeKSlSp/z6jFW4XkZT6icHU0IB5A96g0FfuxVQ0z/eZ/+M9x/wAn3xV0n/HVt/8AjBP/AMThxVff 1+o3NNz6T0pWv2T4b4qiMVQ9lX0Wr/v2brX/AH63jiqyT/jq2/8Axgn/AOJw4qvv6mxuadfSelK1 +yfAg4qiMVQ9jT0Wp/v2bpT/AH63hiqyP/jq3H/GCD/ic2Ku1P8A3mT/AIz2/wDyfTFUXiqEj/46 tx/xgg/4nNirr3/emw/4zt/yYlxVF4qoTzMD6UNGuCKgGpVQduTU7bbDviq+GFYlNCWdt3kanJj0 qaADFUn8zaDqurrFHY6zNpCKriVrZQZHbnHJGQxYBQGi4t8JLIzKCta4qoeUfK+raE159f8AMF5r q3Pp+iLwLWH0+QbiV/nDLX5V74qneoV+oXNOvpPT/gT7r+vFURirsVdirsVQmmf7zP8A8Z7j/k++ Kuk/46tv/wAYJ/8AicOKqes6tpGmWfq6rMsFrK3olnBKksrMQaA7cVNa4qk3/Kz/ACB+7J1y2Cyq ZEkLEJxUAks5HFR8Q+0RuadcVTXRNe0LVkmOkXUV0kDkTGHdVdySanpUmp/28VREn/HVt/8AjBP/ AMThxVT128srPRry4vZ47W1SJhJPM6xxryHEcmbYVJAxVGo6SIskbB0cBkdTUEHcEEYqgNC1LT9Q snnsbqG8hE86GWCRZU5CVvh5KWFRXpiqtH/x1bj/AIwQf8TmxV2p/wC8yf8AGe3/AOT6Yqi8VY1p 3mG5uPzA1nQW06SKGwsLK4XUGdTHKtw8wQKtK/ajkH+x98VTq9/3psP+M7f8mJcVReKqcUKRBqVL OeTudyT74qqYq7FXYqo3cbS2s0S7s8bKoJoKkEdd8VVsVdirsVdirF/IXmK+1u11c3emnTf0dq19 YRhpPV9YQzGsy/ClFZmIHyxVPZP+Orb/APGCf/icOKt6hpemalCsGo2kN7CjCRIriNJVDgEBgrgi tCd8VQc3lHypOCJtFsJQeQIe1hb7bB26r+0yhj7jFUZp+mabpsBg0+0hs4C3MxW8aRIWIA5cUAFa ADFWpP8Ajq2//GCf/icOKrtS02w1OwuNP1CBLqyukMVxbyCqujChBGKogAAUGwHQYqhtO0zT9Ntj bWFultbmSWcxRjivqTyNNK1PF5HZj88Vaj/46tx/xgg/4nNiqSfmF5iufL/l+PULFTpNTc31jb/V onVGrcXUcSGrf8WMq/TirJsVQQ0TRhK0osLYSuoVpPRj5FVJKgmlaAsafPFVl1aWSmzt/q0Jgec/ uzGpUH0ZGqBSgO3XFVX9E6V/yxQf8ik/pirv0TpX/LFB/wAik/pirv0TpX/LFB/yKT+mKu/ROlf8 SUH/ACKT+mKu/ROlf8sUH/IpP6Yq79E6V/yxQf8AIpP6Yq79E6V/yxQf8ik/piqHfTdOGoQRC0g9 NoZWZfSTcq0YB6f5RxVEfonSv+WKD/kUn9MVd+idK/5YoP8AkUn9MVWpo2joCEsbdQSWIESDdjUn p3OKqEmmaYNSgT6nBxaGYkeknUNEBvT3xVE/onSv+WKD/kUn9MVd+idK/wCWKD/kUn9MVd+idK/5 YoP+RSf0xVDvpunDUIIhaQem0MrMvpJuVaMA9P8AKOKoj9E6V/yxQf8AIpP6Yq79E6V/yxQf8ik/ pirv0TpX/LFB/wAik/piqlBaWSXtzbpbQpE0MLOqxqOVWkFGoNwOO2Kr5NE0aVQslhbOoZWAaGMj kjBlO46qwBHviqK9GL0vR4L6XHh6dBx40pxp0pTFV+KpJ5p0dNYtrWxe7urESTmlzYzvbTqfQl+z Im4xVry95UttG0a10wX19ffVVK/XLu6meeSrFuUjKygtvuaYqmP6Mtv55/8ApIn/AOa8Vd+jLb+e f/pIn/5rxVLtZ8szai9mINXvtPhtmYzRW0xHrhnjakkjcpNljZRxYfaOKpnLYQSOXZpgW6hZpUH0 КрАДФВв6Мтв55/8АпИн/АОа8Вд+jLb+эф/пин/5rxVhsP5UQw2slmvmTzAUnExN5+k5hPC0rqwSA j4UQb0HE9BirJtG8t2ul6RY6at1eXK2NvFbC5nuZjLIIUCc5CrKCzcatQDfFVKby1PJr8GpjVr6O 1hSNDpSyn6u5i9Qh4/bqTItfi+LjRqjFUyOm25JJeep32uJwPuD4qwe3/KCCDThpw8z+YmRopUN9 +lJVuIy7IQsRA4quxoOJptirLdL8vW1hplpYC4upxaQxwevLcTc39NAnN6OByalTiqg3lqc+ZF1f 9L3wtVjRBpAl/wBFLIGHNh9ok8hXfcgVxVMTptuTXnP/ANJE/wDzXirBYfycgi0WLRh5o8xvGsEk R1E6nKLperTiqEDgFop24+GKszsdCtrSyt7UTXMgt40iEj3E3JuCheTUcbmmKoZfLk48y/po6tem BY+C6T6p+qcuATmU6se/z364qjZ9HtpYJIvVuF9RSvIXE9RyFKj48VSTyT5Sj8r+tp6apqOrUT7Y G51W5a6l+FphQFqBR7AYqynFXYq7FUL80T63Bb2sui2dvfags7enbXVw1rG37iX/AHakVwa+A4/S MVW+XrzzfcaNaza3ptrZ6q6k3VtFcs6I3IiisI3BFKd8VTh2NV/5Z4P+R7/9UcVd6mq/8s8H/I9/ +qOKu9TVf+WeD/ke/wD1RxV3qar/AMs8H/I9/wDqjirvU1X/AJZ4P+R7/wDVHFXepqv/ACzwf8j3 /wCqOKu9TVf+WeD/AJHv/wBUcVXRPqBcCWCFY/2mWVmI+QMa/rxVKNe8w67p+oRWthoE2qRSqhFx FKsaqzOVKvyWi8QA1a4qnc7XSgehGkh/a9RylPlRHriqj6mq/wDLPB/yPf8A6o4q71NV/wCWeD/k e/8A1RxV3qar/wAs8H/I9/8AqjirvU1X/lng/wCR7/8AVHFXepqv/LPB/wAj3/6o4q71NV/5Z4P+ R7/9UcVd6mq/8s8H/I9/+qOKrJ5taWCRobW3eUKTGpnehamw/uh4xVJfJV75yvBLL5r0u00rUTb2 1YLO6a6BPKbkWrFGE3/ZV3/1sVZRirsVf//Z
application/pdf
• Принципы наружного дренажа — Краткий курс
• Дренаж
• узнать
• инструкция
• инструкция
• образование
• информация
UUID: e230be83-bae4-11db-997c-0017f202c4d6uuid: 460438c4-9821-c042-ae8d-c3fdb13d5e7b конечный поток эндообъект 770 0 объект >/Кодировка>>>>> эндообъект 755 0 объект > эндообъект 756 0 объект > эндообъект 757 0 объект > эндообъект 758 0 объект > эндообъект 759 0 объект > эндообъект 760 0 объект > эндообъект 890 0 объект > эндообъект 761 0 объект > эндообъект 762 0 объект > эндообъект 647 0 объект >/ProcSet[/PDF/Text]/ExtGState>>>/Тип/Страница>> эндообъект 649 0 объект >/ProcSet[/PDF/Text]/ExtGState>>>/Тип/Страница>> эндообъект 651 0 объект >/ProcSet[/PDF/Text]/ExtGState>>>/Тип/Страница>> эндообъект 653 0 объект >/Шрифт>/ProcSet[/PDF/Text]/ExtGState>>>/Тип/Страница>> эндообъект 663 0 объект >/Шрифт>/ProcSet[/PDF/Text]/ExtGState>>>/Тип/Страница>> эндообъект 673 0 объект >/ProcSet[/PDF/Text]/ExtGState>>>/Тип/Страница>> эндообъект 675 0 объект >/ProcSet[/PDF/Text]/ExtGState>>>/Тип/Страница>> эндообъект 677 0 объект >/Шрифт>/ProcSet[/PDF/Text]/ExtGState>>>/Тип/Страница>> эндообъект 678 0 объект >поток HWYF~WC8ZU’D_ΆgjrD3ofIh;qHǗwyĆy лок.
