Навес из профильной трубы чертеж: чертежи и особенности односкатной конструкции

Содержание

чертежи и особенности односкатной конструкции

Односкатные кровельные конструкции широко применяются в жилом строительстве, их часто возводят на загородных и дачных участках.

Расчет оптимальной формы навеса

Длина стропила зависит от угла наклона фермы. Для различных величин углов оптимально использование разного кровельного материала:

22-30 – оптимальный угол наклона для строений в областях со значительными снеговыми нагрузками. В качестве конструкция навеса из профильной трубы с таким углом предусматривает преимущественно треугольную форму. Она оптимальна для асбестовых прямых и волнистых листов, различного типа металлопрофиля и этернитового кровельного покрытия.
15-22 – так же являются двухскатными с металлическими типами кровельных покрытий. Такой угол наклона характерен для регионов с увеличенными ветровыми нагрузками. Максимальная величина пролета треугольной фермы с таким углом 20 м.
6-15 – преимущественно односкатные трапециевидные фермы с покрытием из поликарбоната и профнастила.

Расчет навеса из поликарбоната из профильной трубы производится в соответствии со СНиП П-23-81 «Стальные конструкции» и СНиП 2,01,07-85 «Нагрузки и воздействия».

Технологические требования к ферме и последовательность расчета следующая. В соответствие с техническим заданием определяется требуемая величина пролета. По представленной схеме подставляем габариты пролета и определяем высоту конструкции. Производится задание угла наклона фермы и оптимальной формы крыши навеса. Соответственно определяются контуры верхнего и нижнего пояса фермы, общие очертания и тип кровельного покрытия.

Важно! Максимальное расстояние, на котором размещаются фермы при изготовлении навеса из профильной трубы – 1,75 м. Схема зависимости длины стропил от угла крыши при расчете фермы из профильной трубы для навеса

Выбор профиля

В качестве материала для сборки стропильной фермы можно использовать швеллера, тавры, уголки и другой профилированный прокат который изготовлен из стали марки Ст3СП или 09Г2С (в соответствии с ГОСТ). Однако все эти материалы имеют существенный недостаток по сравнению с профилированной трубой – они намного тяжелее имеют большую толщину при сопоставимых прочностных характеристиках.

Разнообразие металлических ферм из трубы

Как правило, для изготовления ферм из профильной трубы применяют металлический профиль. Его форма бывает овальной, круглой, квадратной, но чаще всего используется прямоугольная профильная труба.

По строению конструкции из профильной трубы делятся на два типа: структурные элементы каркаса могут фиксироваться в одной плоскости; ферма может быть сложена из нижнего и верхнего поясов.

Кроме того, классификация ферм из прямоугольных труб основывается на таких факторах, как уровень нагрузки на профиль, угол наклона элементов, общий уклон конструкции, длина отдельных пролетов, а также характер расположения перекрытий.

Исходя из этих параметров, все типовые фермы из профильной трубы состоят из таких групп:

Фермы, угол уклона которых достигает порядка 22-30º. Чтобы такая конструкция была устойчивой, ее высота должна равняться 1/5 доли длины изделия или быть несколько меньше. Как правило, эту норму берут за основу при расчете необходимой высоты конструкции, то есть заданную длину изделия просто делят на 5. Предпочтительна такая разновидность фермы, если конструкция должна быть максимально облегченной. Если предполагаемая длина строения будет более 14 метров, то положение раскосов в конструкции фермы из профильной трубы для навеса будет вертикальным. Главное здесь — сделать правильный расчет навеса, учесть все нюансы. На верхнем ярусе фиксируются куски профиля длиной 150-250 см. В результате весь каркас будет состоять из двух поясов, с количеством панелей, кратным двум. Обратите внимание на тот факт, что если ферма имеет очень большую длину – более 20 метров, понадобятся дополнительные опорные столбы, которые будут поддерживать стропильную систему и позволят перераспределить нагрузку по всей конструкции. Нередко для сооружения каркаса для перекрытий пользуются схемой фермы Полонсо. Она представляет собой треугольную конструкцию, соединение в которой имеет форму затяжки. При ее сооружении раскосы получаются не очень длинными, что существенно облегчает массу всей фермы. Благодаря этому качеству, фермы из профильной трубы Полонсо применяют довольно часто.
Уклон кровли на ферме достигает показателей в 15-22º. Данный тип сооружения предпочтителен для строений, длина которых не превышает 20 метров. По высоте такая конструкция не должна превышать 1/7 части длины строения. Если же потребуется увеличить высоту фермы, то ее нижний пояс должен состоять из ломаных сегментов.
Каркасы с общим уклоном не более 15º. Как правило, если речь идет о такой разновидности фермы, то ее изготавливают в форме трапеции. Исходя из назначения постройки, а также угла укладки кровли, высоту конструкции владелец определяет самостоятельно. Отталкиваться следует от показателей между 1/7 и 1/12 частью длины постройки. Каркас под кровлю в форме трапеции изготавливают с применением панелей из металла, длина которых должна быть в пределах 1,5-2,5 метра. Если чертеж фермы из профильной трубы не предусматривает устройство подвесного потолка, то вместо раскосов можно воспользоваться треугольной решеткой.

По форме фермы из стальных профильных труб можно разделить на:

прямые;
арочные;
односкатные и двускатные.

Наиболее востребованным и часто применяемым типом ферм из стального профиля являются арочные. Их конструкция довольно прочна и эффективна, к тому же, такую ферму можно перекрыть листами поликарбоната. Однако чтобы добиться максимально равномерного распределения нагрузки на профиль арочной фермы, следует тщательно провести расчеты. Для сооружения ферм арочного типа могут применяться как одиночные профильные трубы, так и предварительно сваренные вместе.

Заключение

С помощью профильных стальных труб можно создать надёжные фермы для навесов, которые прослужат вам долго и качественно. Но при этом очень важно правильно рассчитать все параметры конструкции, чтобы она смогла успешно выдержать все атмосферные нагрузки. Далее дело обстоит только за сваркой.

Качественно сделанный железный навес – эталон надёжности и долговечности

Видео в этой статье предоставит вашему вниманию на рассмотрение дополнительные материалы, имеющие непосредственное отношение к изложенной теме. Подходите к выполнению задачи правильно, и вас ждёт успех.

Преимущества профнастила при изготовлении навесов

Решение сделать металлическое укрытие является очень выгодным и практичным решением:

металл не боится перепадов температуры, не подвержен растрескиванию на морозе, не изменяет форму от действия палящих лучей солнца;
профнастил обладает достаточной прочностью, чтобы выдержать нагрузки бытового назначения и определенные технические усилия.

К недостаткам относится:

высокая теплопроводность, нагревание от высоких температур, которое на сам металл не влияет, но может испортить смежные материалы;
если предусмотрено опирание на металлические перила, то лучше их закрыть менее теплопроводным материалом, например, деревом;
профнастил страдает от влажности, которая проявляется ржавчиной на поверхности, этот недостаток убирается при помощи антикоррозийных пропиток.

Металлопрофиль для навесов

Для изготовления опор берут круглые трубы диаметром до 100 мм или профильный прокат с ребром не менее 100- 150 мм. Стропильные фермы и системы иногда выполняют из дерева, но в случае применения металла, их делают из круглой или квадратной трубы со стенкой толщиной 2 мм для минипостроек и толщиной стенки трубы 3 мм для крупных каркасов.

Обрешетка делается из деревянного бруса или из металлического профиля, уголка, квадрата или швеллера. Соединение металлических деталей производится сварным швом с использованием накладных металлических косынок. Иногда части соединяют болтами с гайками.

Что учитывать при постройке

При сварке и монтаже навеса возле одной из стен здания, длину и ширину опорной конструкции лучше сделать несколько короче. Такая операция позволит обеспечить выпуск укрывного материала и сток дождевой воды в желоба. Еще одно преимущество способа – это экономия более 2-х м профильной трубы на каждой ферме.

Самый низкий срез навеса должен быть высотой не менее 2,2 м. При заезде газели, высоту следует увеличить до 2,6 м. Величина самого высокого места зависит от фантазии и возможностей бюджета.

Но следует учесть одно правило кровельщиков. Угол наклона ската крыши не должен превышать 120, поэтому общая высота конструкции должна быть менее 4-х м.

При расположении и выборе места, следует обязательно учитывать основные направления ветров и количество осадков характерных для региона.

В зависимости от этих значений подбирают размеры полок основного профиля для сварки, трубы на стойки и квадрата на раскрепления. Для основных частей навеса из профильных труб подготавливают отдельный чертеж со всеми размерами, местами раскреплений и жесткостей.

Вариантов формы крыши навесов довольно много – односкатные, арочные, двускатные (домиком), сложные. Каждая конструкция имеет свои минусы и плюсы.

Самая распространенная – односкатная крыша, сварка которой не представляет трудностей. Угол наклона фермы не должен быть менее 8%. При несоблюдении этого значения на крыше навеса в зимнее время будет собираться снег, и такой козырек долго не прослужит.

Расчет оптимальной формы навеса

22-30 – оптимальный угол наклона для строений в областях со значительными снеговыми нагрузками. В качестве конструкция навеса из профильной трубы с таким углом предусматривает преимущественно треугольную форму. Она оптимальна для асбестовых прямых и волнистых листов, различного типа металлопрофиля и этернитового кровельного покрытия.
15-22 – так же являются двухскатными с металлическими типами кровельных покрытий. Такой угол наклона характерен для регионов с увеличенными ветровыми нагрузками. Максимальная величина пролета треугольной фермы с таким углом 20 м.
6-15 – преимущественно односкатные трапециевидные фермы с покрытием из поликарбоната и профнастила.

Максимальное расстояние, на котором размещаются фермы при изготовлении навеса из профильной трубы – 1,75 м.

Схема зависимости длины стропил от угла крыши при расчете фермы из профильной трубы для навеса

Выбор профиля

Размеры элементов каркаса для навеса из профильной трубы зависят от габаритов строения. В соответствии с ГОСТ 23119-78 и ГОСТ 23118-99 для создания навеса из квадратной трубы собственными руками используют следующие материалы:

Для компактных строений с шириной пролета до 4,5 м – 40х20х2 мм;
Сооружения средних размеров с пролетом до 5,5 м изготавливаются из профтрубы 40х40х2мм;
Строения значительной величины с пролетами более 5,5 м монтируют из профильных труб различного сечения 40х40х3 мм или 60х30х2мм.
Размер стойки для навеса из профтрубы – 80 80 на 3 мм.

Как выполнить расчеты?

Чтобы сделать расчет фермы для навеса, необходимо приготовить:

калькулятор и специальные программы;
СНиП (воздействия, нагрузки). Можно взять из специальных справочников;
СНиП П-23-81 (данные по стальным конструкциям). Можно взять из специальных справочников.

При проведении расчетов необходимо выполнять такие действия:

Выбрать схему ферм, для чего определить будущие контуры. Очертания должны выбираться исходя из общих функций навеса, материала, угла наклона конструкции.
Выбрать размеры будущей конструкции. Высота зависит от типа кровли и материала, минимального веса, угла наклона навеса.
При превышении размеров пролета в 36 метров необходимо провести расчет для строительного подъема, то есть обратный погашаемый изгиб от нагрузок на конструкцию.
Следует определить панельные размеры конструкции, которые соответствуют расстояниям между отдельными частями, обеспечивающими передачу нагрузок.
Определить расстояние между узлами, которое, как правило, равно ширине панели.

Схема деревянного навеса.

При выполнении расчетов необходимо следовать таким простым советам:

необходимо все цифры высчитывать в точности, так как даже небольшая погрешность может привести к ошибкам при проведении работ. Если вы не уверены в своих силах, то лучше сразу обратиться к специалистам за проведением таких расчетов;
чтобы облегчить работу, можно взять уже готовые проектные решения, просто подставив свои значения.

Выполняя расчет фермы, надо помнить, что при ее увеличивающейся высоте увеличивается и несущая способность. В зимний период снег на таком навесе почти не будет скапливаться. Чтобы сделать прочность более высокой, можно запланировать дополнительное количество ребер жесткости.

Для изготовления фермы рекомендуется использовать профильную металлическую трубу, которая отличается малым весом при достаточно высокой прочности и жесткости. При выборе размеров для такой трубы, необходимо руководствоваться следующими данными:

для небольших навесов, ширина которых будет составлять до четырех с половиной метров, необходимо брать металлическую трубу 40*20*2 мм;
для навесов, ширина которых будет составлять до пяти с половиной метров, рекомендуется брать профильную трубу с размерами 40*40*2 мм;
если ширина навеса будет составлять больше пяти метров, то рекомендуется брать трубу 60*30*2 миллиметра либо 40*40*3 мм.

При планировании шага ферм надо учитывать, что максимальное расстояние между ними может составлять 1,7 м, что позволяет сохранить надежность и прочность.

Расчет кровли из профтрубы

Расчет характеристик профильных труб является одним из ключевых этапов проектирования односкатной кровли. В идеальном варианте этим должен заниматься профессиональный строитель.

При подсчетах нужно учитывать огромное количество нюансов:

Размеры будущего сооружения.
Состав и физические свойства почвы, на которой будет стоять постройка.
Ветровые нагрузки и специфика местного климата.
Угол наклона кровли (от этого зависит возможный вес снега, скапливающегося на крыше в зимний сезон).
Закупочная цена профильных труб и размер бюджета, выделенного на строительство.
Специфические требования к безопасности здания и др.

Тем не менее, если планируется строительство относительно небольшого сооружения (например, придомовой крытой парковки для 1-2 автомобилей), некоторыми из перечисленных нюансов можно пренебречь. Главное – правильно определить оптимальные размеры профильных труб, из которых будет состоять металлический каркас.

Общие рекомендации таковы:

Конструкции больших размеров в частном строительстве использовать нецелесообразно с финансовой точки зрения. Их запас прочности не будет использоваться в полной мере. Такие трубы (например, 300х300х12) применяются преимущественно в промышленных зданиях.

Также стоит придерживаться общего правила, касающегося выбора расстояния между горизонтальными опорами кровли, на которых в дальнейшем будет монтироваться обрешетка и остальные слои кровельного пирога. Данное значение не должно превышать 1,7 м.

Несоблюдение этого правила может привести к нежелательной деформации кровли под ее собственным весом, что негативно скажется на ее долговечности и безопасности.

Угол наклона определяют в зависимости от материала кровли:

Для рубероида оптимальное значение – 5 градусов.
Для профнастила, металлочерепицы и шифера – 20, 25 и 20-35 градусов соответственно.

Фермы из профильной трубы: конструкции, расчет и изготовление

Когда площадь сооружения достаточно большая, вопрос обеспечения надежности и прочности конструкции приобретает особую важность. Появляется необходимость в усилении стропильной системы, стропила которой могли бы перекрыть довольно длинные пролеты. Фермы из профильной трубы представляют собой металлоконструкции, собранные при помощи решетчатых стержней. Изготовление металлических ферм – процесс более трудоемкий, чем в случае сплошных балок, но более экономичный. В производстве используют парный материал, а в качестве соединяющей детали – косынки. Всю конструкцию собирают, используя сварку или клепки.

С их помощью можно перекрывать пролеты любой длины, однако, стоит отметить, что для правильного монтажа необходим грамотный расчет. Тогда при условии качественного выполнения сварочных работ остается только в дальнейшем перенести трубные сборки наверх и смонтировать по верхней обвязке, согласно разметке.

Несущие фермы из профильной трубы имеют немало неоспоримых преимуществ:

минимальный вес; они долговечны; выносливы; узлы очень крепкие, поэтому способны противостоять высоким нагрузкам; с их помощью можно возводить конструкции со сложной геометрией; позволяют сэкономить финансовые средства, поскольку расценки на изготовление металлоконструкций из профильной трубы достаточно приемлемы для решения широкого круга задач.

Выбор материалов и подготовка инструментов

Главное требование, предъявляемое к качеству профильной трубной продукции – это прочность. Чтобы обеспечить устойчивость несущих деталей конструкции из них, нужно выбирать трубы с минимальными параметрами, равными 80х80 миллиметров. Для дополнительных элементов оптимальным размером сечения будет 40х20 миллиметров.

Чтобы определиться с количеством кровельного материала, сначала рассчитывают площадь накрываемой поверхности, а потом полученный результат увеличивают на 5 %. Крепление выполняют кровельными болтами и специальными прокладками.

Конструкцию собирают одним из способов:

Сварочным. Но для этого необходимо не только иметь в наличии сварочный аппарат с электродами, но и знать, как правильно сварить навес из профильной трубы. Без навыков такую работу сделать невозможно.
Применяя резьбовые соединения. Для этого необходимы металлические уголки и крепежные болты.
С использованием специальных хомутов.

Навес, сделанный своими руками, стоит намного дешевле, чем покупной. Он будет отвечать требованиям при условии строгого соблюдения технологии его возведения.

Сфера применения

Несущие фермы представляют собой стальные каркасы больших размеров и объемов. Изначально такие конструкции применялись при строительстве зданий с широкими пролетами: цеха, химические и металлургические предприятия, ангары и хранилища, павильоны и комплексы. Фермы проходят проверку на качество и безопасность. Поэтому в их безопасность можно быть уверенным на все сто процентов. Сейчас же несущие фермы используют при строительстве 1-2 скатной крыши и иных разновидностей. Поэтому они пользуются повышенным вниманием со стороны профессиональных строительных организаций.

Область применения ферм не имеет ограничений. Их используют при сооружении мостов, гидротехнических и иных конструкций. При строительстве мостовых грузоподъемных кранов стало типичным подобного рода строительства.

Как рассчитать стоянку машин

Обычно устанавливают балочные конструкции. Чтобы своими руками изготовить навес для своего автомобиля, необходимо предварительно сделать чертеж, в котором должна учитываться классность автомобиля. Ширина стоянки должна быть равна габариту автомобиля, плюс один метр с двух сторон. Если будут парковаться две машины, необходимо учесть расстояние между ними — 0,8 метра.

Пример расчета навеса для машины среднего класса, ширина – 1600 -1750 мм, длина – 4200-4500 мм:

1600 /1750 + 1000 + 1000 = 3600/3750 мм – ширина навеса;

4200/4500 + 300 +300 = 4800/5100 мм – эргономичная длина, чтобы осадки не заливали площадку.

Расчет ширины навеса на две машины:

3600/3750 + 800 = 4400/4550 мм.

Коротко о главном

Металлические фермы обладают высокой прочностью и используются для устройства крыш, строительства мостов, и в других случаях, когда необходимо закрыть большие пролёты.

Фермы бывают параллельными, арочными, треугольными и трапециевидными. Чем меньше угол наклона крыши, тем более простую форму фермы применяют и используют меньше распорок.

Для небольшой конструкции применяют профиль сечением 40х20х2 мм длиной 4,5 м; большие пролеты требуют более прочного профиля от 40х60х3 мм сечением и длиной более 5 м.

Сборку фермы производят на горизонтальной поверхности, и лишь затем ее поднимают и приваривают к основанию.

Расчёт треугольной фермы для навеса или крыши основывается на знании таких параметров, как площадь навеса, высота распорок и расстояние между ними, угол наклона навеса.

Оценок 0

Прочитать позже

Навесы из профильной трубы своими руками: фото

Из металлической профильной трубы можно построить любые типы навесов на участке:

для автомобиля,
для отдыха,
для защиты аллеек,
для защиты бассейна и пр.

Навес над дорожкой, ведущей к дому.

Главное, чтобы постройка вписывалась в общий архитектурный проект здания. Навес из поликарбоната с каркасом из профильной трубы будет смотреться современно и элегантно, легко и воздушно, придавая уникальный и оригинальный вид вашему участку. Очень важно обеспечить прочность и жесткость конструкции, достаточную для противостояния ветровым и прочим нагрузкам.

Навес должен вписываться в архитектурный замысел дома.

При выборе материала для каркаса нужно принимать во внимание размеры площадки, которую будет защищать навес и толщину листа поликарбоната. Толщина листа в свою очередь будет зависеть от формы кровли и снеговых нагрузок в регионе. Если навес будет пристраиваться к стене капитального строения необходимо правильно оценить состояние стены. Если материал стены (дерево, кирпич) позволяет непосредственно к ней закрепить горизонтальную опорную трубу, то можно будет обойтись без ряда внутренних опор-стоек.

Заказать навес?

Мы изготавливаем навесы из поликарбоната и стекла.
По ценам есть акционные навесы — навес для машины под ключ 3.6 x 6.3 = 63.000 руб!!!
навес для 2 машин под ключ 5.7 x 6.3 = 128.000 руб!!!

Навес, примыкающий к дому, без внутренних опорных столбов.

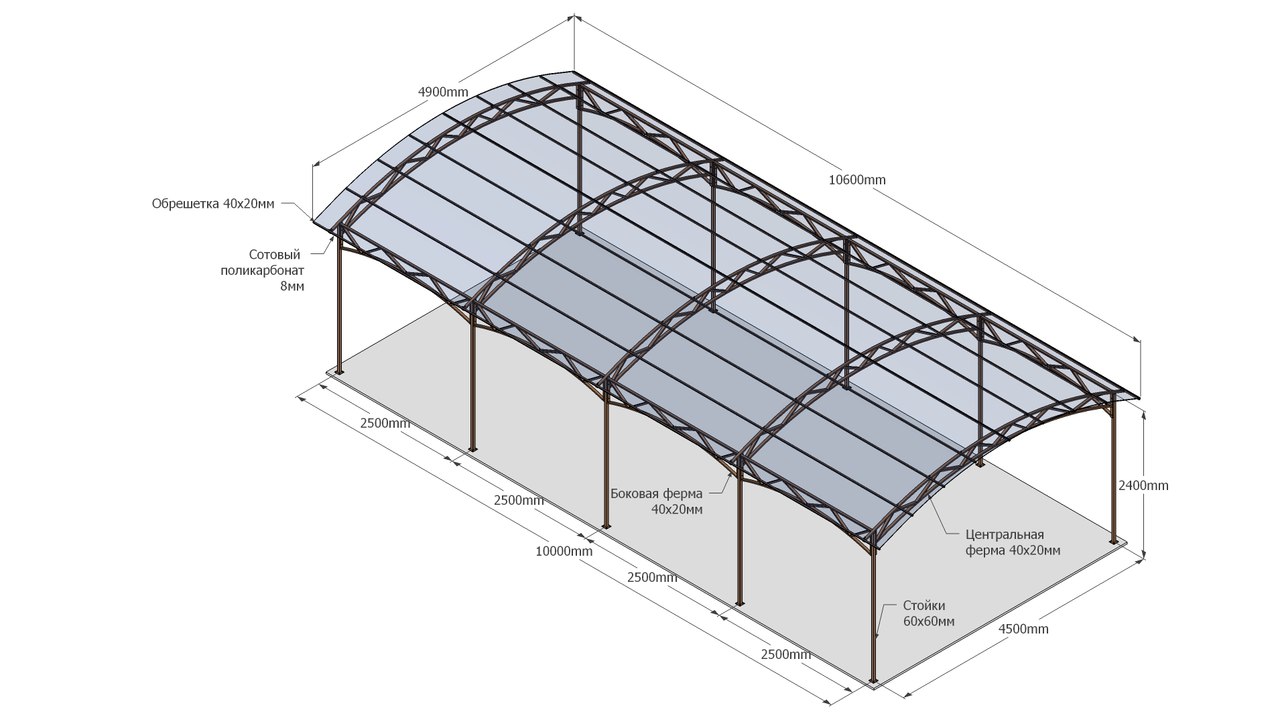

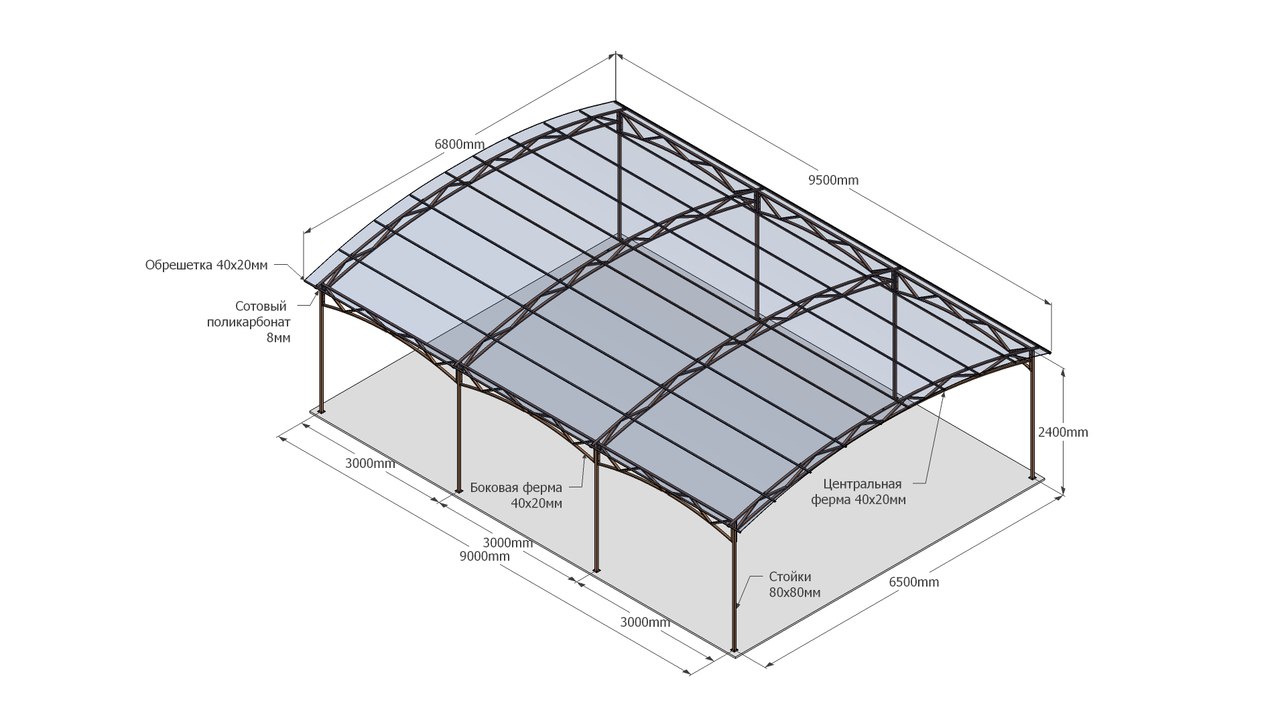

Самым популярным среди навесов с металлическим каркасом является арочный навес. Он, конечно, сложнее, чем скатный, но выглядит более эффектно. Арочный навес возводится отдельно стоящим от здания, либо примыкающим к нему торцевой частью.

Арочный навес.

Пристроенные навесы чаще проектируются скатного типа. При выборе типа крыши необходимо предусмотреть, чтобы снег не задерживался на кровле, а свободно падал вниз, не создавая нагрузки на поликарбонат.

Пристроенный навес скатного типа.

Конструкция навеса

Навес состоит из следующих элементов:

закладные,
стойки,
арки,
фермы,
направляющие,
кровля,
дополнительные элементы — системы водостока и освещение.

Каркас навеса.

Материалы для навеса

Каркас металлического навеса изготавливается из профилированных металлических труб разного сечения, а части конструкции соединяются болтами или методом сварки. В качестве обрешетки при необходимости можно брать деревянный брус.

Профилированная труба разного сечения.

Для опорных столбов стоек берется профилированная труба сечением 60 на 60 мм, в зависимости от величины навеса. Высота столбов рассчитывается в зависимости от области применения навеса. Например, для навеса для автомобиля высота рассчитывается или от высоты водителя машины или от высоты автомобиля + высота возможного груза на верхнем багажнике. При нарезке опор нужно заранее решить — будет опора утапливаться в бетонное основание и на какую глубину или крепиться сверху к бетону. Если опора будет крепиться к основанию, к профильной трубе с одного конца нужно приварить металлическую пластину размерами 30 на 30 мм с 4 отверстиями. Если стойка будет утапливаться — к её высоте необходимо прибавить около 60 см.

Опора с пластиной.

Для усиления конструкции в ней предусмотрены арки. Для изготовления арок используется более тонкая труба сечением, например, 30 на 30 мм. Количество арок зависит от длин навеса и толщины поликарбоната. Чем толще и тяжелее кровельный материал, тем меньше должен быть шаг между арками.

Разнообразные типы арок.

Дополнительно укрепить конструкцию помогут фермы, которые будут крепить на каркас перпендикулярно аркам. Если навес устраивается длиной меньше четырех метров, то для создания ферм можно взять трубу сечением 25 на 25 мм. Для более длинного навеса труба понадобится сечением 40 на 25 мм. Арки и фермы к опорам крепятся болтами.

Ферма для каркаса навеса.

Направляющих в конструкции довольно много, они распределяют нагрузку между собой, поэтому для них можно взять небольшие трубы сечением 20 на 20 мм. Приналичии деревянного материала направляющие можно заменить деревянной обрешеткой.

Сборка каркаса

Бетонируется основание или участки под стойки с утопленными закладными.
Арки крепятся на столбы на земле. Работы нужно проводить, как минимум, вдвоем, по очереди понемногу закрепляя крепежи с разных сторон, добиваясь правильного расположения элементов и проверяя углы на перекосы.

Стойки с арками поднимаются и устанавливаются вертикально на основании. Стойки к основанию крепятся через закладные.
Фермы крепятся к стойкам.
Направляющие или обрешетка крепятся к аркам.
После окончания сборки каркас необходимо обработать антикоррозионным грунтом и покрасить.

Сборка каркаса.

Монтаж поликарбоната

На листах поликарбоната высверливаются отверстия диаметром немного больше диаметра крепежей. Шаг отверстий не должен превышать 30 см.
Необходимо исключить соприкосновение поликарбоната с металлом каркаса. Для этого используются резиновые прокладки.
Поликарбонат крепится к каркасу с помощью термошайб. Панели нельзя закреплять жестко, чтобы избежать перекосов и растрескиваний при нагревании.
Второй метод крепления поликарбоната — с использованием неразъемных и разъемных профилей.

Открытые торцы поликарбоната закрываются алюминиевыми профилями перфорированными снизу для слива конденсата.
Если навес пристроен к дому — стык панелей и стены герметизируется, чтобы дождевая влага не попала внутрь конструкции.

Автонавес из поликарбоната.

Post Views: 267

Как сделать навес для машины из профильной трубы своими руками, рассчитать каркас

Когда нет возможности построить гараж или необходимости в нем, можно подумать, как сделать навес для машины из профильной трубы своими руками для её защиты от осадков и лучей солнца. Такие архитектурные формы достаточно хорошо справляются с этой задачей, не требуя крупных вложений в строительство. Чтобы навес получился красивым и прослужил долго, необходимо определить оптимальную конструкцию, рассчитать её параметры в соответствии с нагрузкой, выбрать материал для каркаса и кровли, подготовить площадку и правильно все смонтировать.

Технология возведения таких конструкций проста, но требует внимательного изучения.

Навес удобнее собирать и эксплуатировать на заранее устроенной жёсткой площадкеИсточник ibb.co

Выбор конструкции

Навесные конструкции бывают разными и отличаются друг от друга по типу опорной системы и форме стропильной конструкции. Какую выбрать, зависит от размеров площадки, её удалённости от дома или другого строения, количества транспортных средств, нуждающихся в крытой стоянке.

Опорная система

По типу установки опор, поддерживающих навес, он может быть отдельностоящим или пристроенным. От выбранной конструкции во многом зависит то, как рассчитать навес из профильной трубы по количеству необходимого материала для каркаса.

Отдельностоящее укрытие для автомобиля не связано с другими зданиями, его крыша всем своим весом опирается на вертикально установленные опоры.
Пристроенные конструкции одной, двумя или даже тремя сторонами крепятся к капитальным стенам зданий и ограждений и имеют только дополнительные вертикальные опоры под свободными свесами (либо вовсе их не имеют).

Пристроенный навес без вертикальных опорИсточник ibb.co

Стропильная система

Под стропильной системой подразумевается форма кровли, которая может быть односкатной, двухскатной или арочной.

Наиболее простая конструкция с плоской кровлей, один край которой расположен выше, образуя нужный уклон. Пристроенные навесы могут опираться на стену любой стороной – как прямой, так и наклонной. Такую кровлю можно накрыть любым материалом, а стропильная система не требует сложных расчётов. Если нужно перекрыть площадку небольшой ширины, она будет состоять только из стропильных ног, опирающихся на поперечные горизонтальные ригели.

В случае с широкой стоянкой стропильную систему изготавливают в виде ферм в форме прямоугольного треугольника.

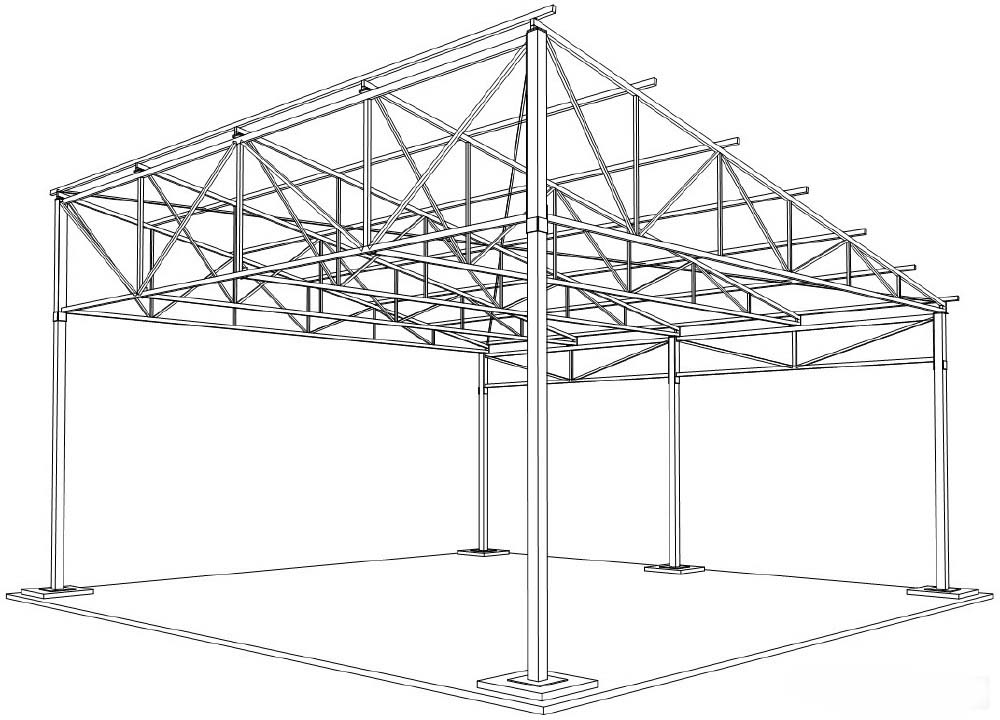

Схема металлического каркаса односкатного отдельностоящего навесаИсточник krovlyakryshi.ru

В этой конструкции два плоских ската, соединяющихся под углом на коньке. Несущая ферма может быть сделана в виде равностороннего треугольника с заполнением дополнительными подпорками и укосами для повышения устойчивости. Но возможны и другие варианты – с подъёмом нижнего пояса. В монтаже она не намного сложнее односкатной.

Ферма двускатного навеса с параллельными поясами фермыИсточник jimcdn.com

Самый сложный вариант, как сварить навес из профильной трубы своими руками, так как стропильным фермам нужно придать одинаковую изогнутую форму. Для этого нужен специальный станок-трубогиб. Кровельный материал для такой конструкции подходит только гибкий.

Как и для двускатных навесов, фермы изготавливаются с горизонтальным или изогнутым нижним поясом.

Внутренние ребра жёсткости арочных ферм часто делают фигурнымиИсточник ytimg.com

Элементы каркаса из профтрубы

Перед тем как построить навес для машины из металлопрофиля и профнастила или другого кровельного материала, нужно выполнить элементарные расчёты и подобрать сечение трубы для каждого конструктивного элемента.

Профильные трубы имеют квадратное или прямоугольное сечение с определёнными параметрами и разную толщину стенки. От них напрямую зависит несущая способность изделий. Их строгая геометрическая форма облегчает работу по сборке или сварке каркаса, позволяя производить точную стыковку деталей.

Каркас для навеса собирается из следующих элементов:

вертикальных опорных столбов;
горизонтальных ригелей или боковых ферм, объединяющих опоры;
несущей подкровельной системы в виде ферм или стропильных ног;
обрешётки, к которой крепится кровельный материал.

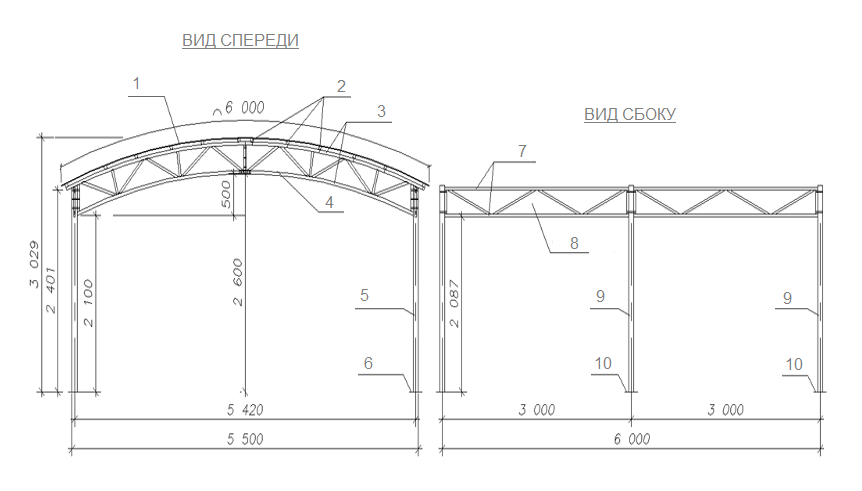

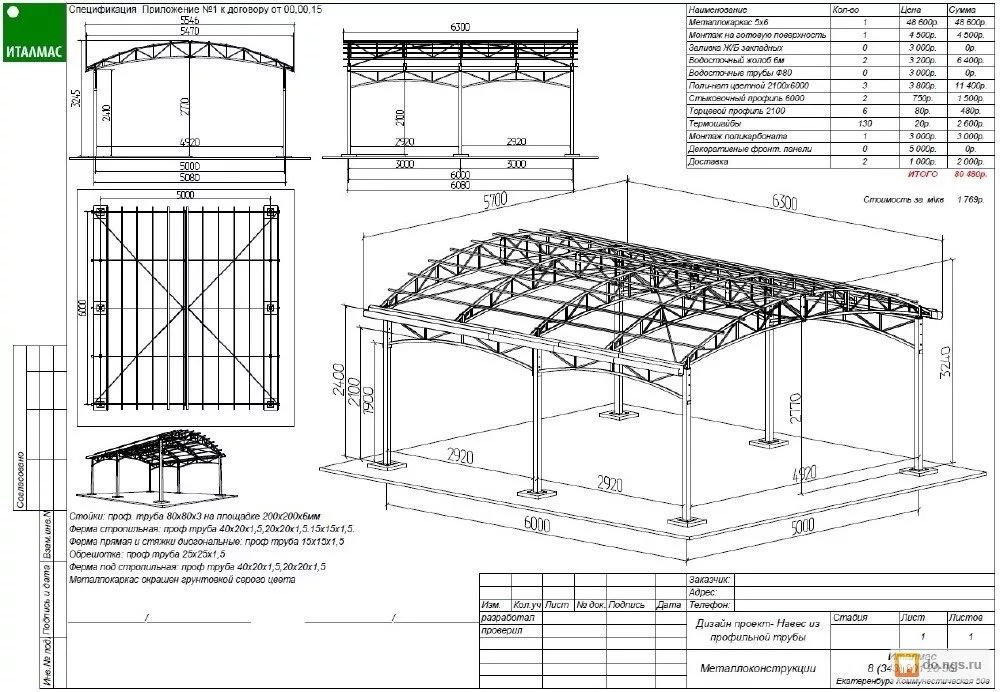

Проект арочного навесаИсточник likservis.ru

Выбор сечения профтрубы для каждого элемента зависит от его функций и габаритов сооружения. Так как построить навес из металлопрофиля своими руками для автомобиля нужно таким, чтобы он обеспечивал свободную парковку и комфорт выходящего из машины водителя, то его ширина должна быть не менее 4,5 метров.

Пролёт такой длины желательно перекрывать именно фермами, а не отдельными стропилами, уязвимыми для нагрузки в той части, где они не имеют опоры. Фермы же обладают достаточной жёсткостью благодаря тому, что состоят из разнонаправленных элементов. Нагрузка на них распределяется более равномерно.

Рекомендуемые параметры профильных труб для разных несущих элементов каркаса приведены в таблице.

Ширина навеса, м	Опорные стойки (сечение/толщина стенки), мм	Стропильная система (сечение/толщина стенки), мм
4-4,5	40х40 / 2	25х40 / 2
4,5-5,5	60х60 / 3	40х40 /2
более 5,5	от 80х80 / 3 до 120х120 / 3	30х60 /2 или 40х40 / 2

Для усиления ферм и устройства обрешётки допускается использовать изделия меньшего сечения: 20х20 мм, 20х40 мм. Они не принимают на себя особой нагрузки, а служат для её равномерного распределения и обеспечения жёсткости конструкции.

Профильные трубы разного сеченияИсточник maja-dacha.ru
Как сделать навес к дому своими руками быстро и дёшево – проектирование и монтаж

Проектирование и расчёты

Перед тем как рассчитать навес из профильной трубы своими руками, нужно набросать его эскиз с основными размерами, определиться с формой кровли, способом установки опор.

Если парковочная площадка не имеет жёсткого бетонного покрытия, столбы устанавливают, заглубляя в землю. Поэтому длину опор рассчитывают с учётом этой глубины.
При установке на готовое покрытие к нижним концам опор приваривают монтажные площадки с отверстиями и крепят их анкерами.
Если строительство начинают с устройства покрытия, в него можно заблаговременно установить металлические закладные и приварить опоры к ним.

В двух последних случаях длина опорных столбов равна высоте навеса от отметки грунта до точек крепления ферм.

Возможны и другие варианты монтажа опор: к стенам здания, столбам ограждения и т.д. Проектирование навеса, пристроенного к дому, показано в этом видео:

Следующий этап, как рассчитать навес из металлопрофиля, заключается в определении длины труб для изготовления ферм (или стропильных ног). Для скатных конструкций нужно знать угол наклона скатов, который подбирается с учётом ветровой и снеговой нагрузки в регионе строительства.

Для односкатной кровли достаточно 8-15 градусов.
Для двухскатной в районах с сильными ветрами 15-22 градуса.
Для двухскатной в снежных регионах 25-30 градусов.

Длина стропил рассчитывается по простой тригонометрической формуле: c=b/cosA, где В – это ширина навеса, А – угол наклона ската. Аналогично находится и высота треугольной фермы.

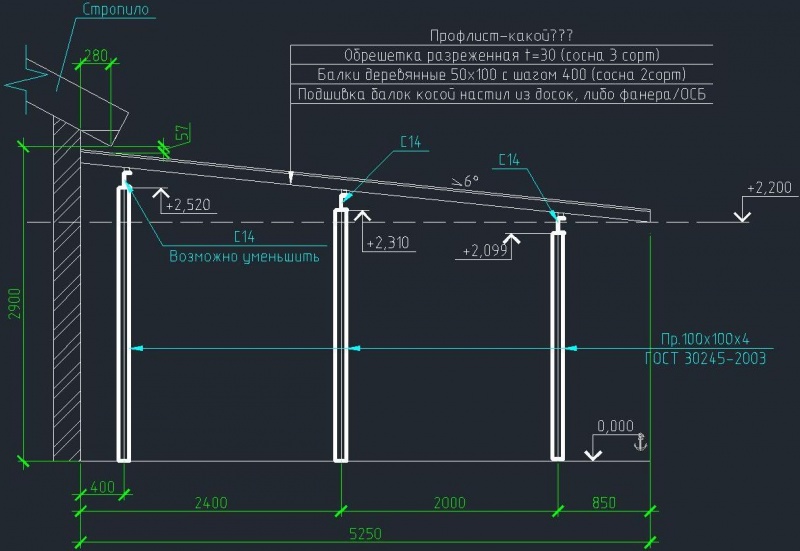

Чертёж для определения длины скатаИсточник ibb.co

Обратите внимание! Если проектируется двухскатный навес, в формулу подставляется половина его ширины.

Длину дуги для арочной конструкции можно определить, зная высоту арки h. Для этого применяется следующая формула:

с = (h + b/2) х 1,57

И последний расчётный параметр, который нужно определить, чтобы знать, как сварить каркас для навеса, это шаг между опорами и стропильными фермами. Обычно он выбирается в пределах от 1 до 2 метров в зависимости от массивности кровельного покрытия, и между каждой парой опор крепится ферма. Если расстояние между столбами будет больше, потребуется усиление конструкции боковыми фермами. Шаг между стропилами увеличивать не рекомендуется.

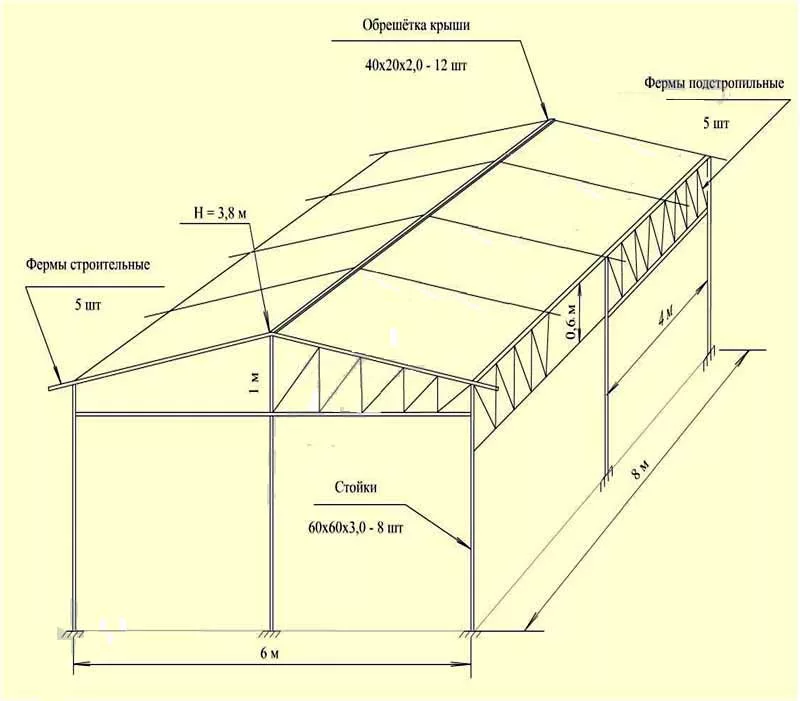

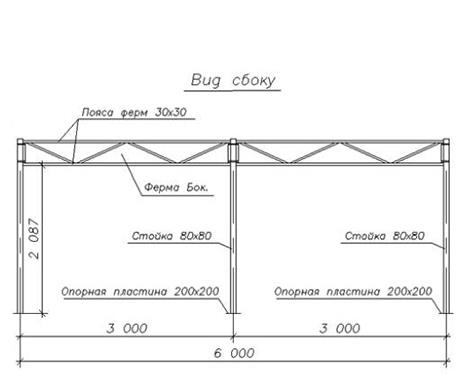

Проект навеса с редкими опорами и боковыми фермамиИсточник dilpy.

ru
3 проекта гаража с навесом: что нужно учесть при планировании гаража с навесом

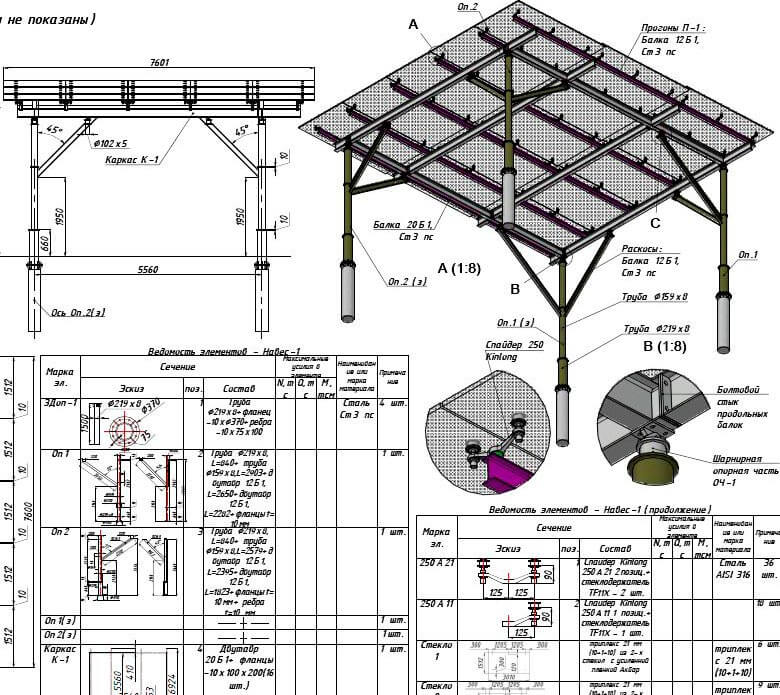

Для ферм изготавливают отдельный чертёж с прорисовкой внутренних подпорок и подкосов. Лучше всего делать это в масштабе, чтобы измерить длину каждой детали. Специальные программы для проектирования облегчат и ускорят эту работу.

Строительство навеса

Для начала нужно решить, как построить навес из металлопрофиля для авто: способом сварки или сборки на болтовых соединениях. Сварка надёжнее, но не все владеют этим методом и сварочным аппаратом. Однако это не повод отказываться от металлического каркаса.

Каркас на болтовых и фасонных соединенияхИсточник ccd.by

Изготовление каркаса

Строительство начинают с выравнивания площадки и разметки для установки столбов. Если они будут бетонироваться, в точках разметки бурят лунки глубиной не менее 70-80 см. Их диаметр должен быть на 10-20 см больше сечения опор.

Дно лунок засыпают песком, устанавливают в них столбы и выравнивают их по вертикали. Примерно до половины глубины лунки вокруг опор засыпают мелким щебнем, утрамбовывают его, затем заливают бетон, приготовленный из 1 части цемента, 2 частей песка и 2 частей щебня.

На заметку! Вместо щебня и песка можно взять 4 части песчано-гравийной смеси.

Чтобы столбы не повело, на время застывания бетона их связывают временными укосинами или поперечинами, зафиксировав в вертикальном положении. Перед тем как сварить навес, бетону нужно дать набрать прочность, на что в зависимости от погодных условий потребуется от 5 до 10 дней. Это время можно потратить на изготовление ферм и других конструктивных элементов каркаса.

При бетонировании столбов необходимо контролировать и линию их установки по натянутому шнуркуИсточник ytimg.

com
Дом с гаражом и навесом: 3 варианта размещения постройки

В соответствии с проектом из профильных труб нарезают болгаркой отрезки нужной длины и с требуемым углом спила торцов. Раскладывают их на ровной поверхности для примерки и подгонки, после чего сваривают друг с другом или скрепляют болтами и специальными краб-системами. Арочные элементы выгибаются с помощью трубогиба.

После сборки всех стропильных и боковых ферм места сварки очищают от окалины, отбивая её молотком, и шлифуют сварные швы.

Следующий этап, как сделать навес из профильной трубы своими руками, заключается в выполнении верхней обвязки столбов: к ним по верху приваривают ригели, на которые будут опираться концы стропильных ферм. Установка и монтаж последних ведутся с обязательным контролем уровня и равного шага между соседними конструкциями. Дополнительно укрепить их можно, связав со стойками откосами.

Как сварить навес к дому из профильной трубы под профнастил, можно подсмотреть в видеоролике:

Монтаж кровли

Когда несущая основа каркаса готова, поперёк ферм крепят обрешётку. Она может быть как металлической, так и деревянной. Дерево перед настилом на стропила обязательно обрабатывают антисептическим средством. Все металлические части конструкции тоже защищают от коррозии с помощью грунтовки и краски.

В качестве кровельного покрытия для автомобильных навесов используют разные материалы: профнастил, металлочерепицу, ондулин, сотовый поликарбонат.

Профилированные листы укладывают в направлении от нижнего свеса к коньку или верхней линии навеса с перехлёстом на одну волну. И фиксируют кровельными саморезами с резиновой прокладкой.

Поликарбонат монтируют продольными полосками вдоль свеса, чтобы образующийся в нем конденсат стекал в низ. Стыкуют его встык с помощью специальных Н-образных профилей, крепят саморезами с термошайбами, а торцы закрывают перфорированным П-образным профилем.

Крепление сотового поликарбонатаИсточник ytimg.com
Как сделать навес для машины своими руками дешево и просто: инструкция по монтажу опор и кровли

Коротко о главном

Вариантов, как построить навес из металлопрофиля, немало. Он может быть отдельностоящим или пристроенным к дому или гаражу, иметь односкатную, двухскатную или арочную форму.

Профильные трубы для каркаса должны иметь сечение и толщину стенки, соответствующие расчётной нагрузке. Самыми мощными делают опорные столбы, принимающие на себя весь вес конструкции.

Сечение стропильных ног подбирается в зависимости от ширины навеса. Предпочтение отдают не одиночным стропилам, а более жёстким фермам.

Обрешётка для крепления кровельного покрытия также делается из профтрубы малого сечения или деревянных брусков.

Собирать каркас можно как методом сварки, так и на болтах.

Как сделать навес из профильной трубы своими руками

Видео: строительство сарая из профильной трубы своими руками

Стоит ли выбирать профильную трубу?

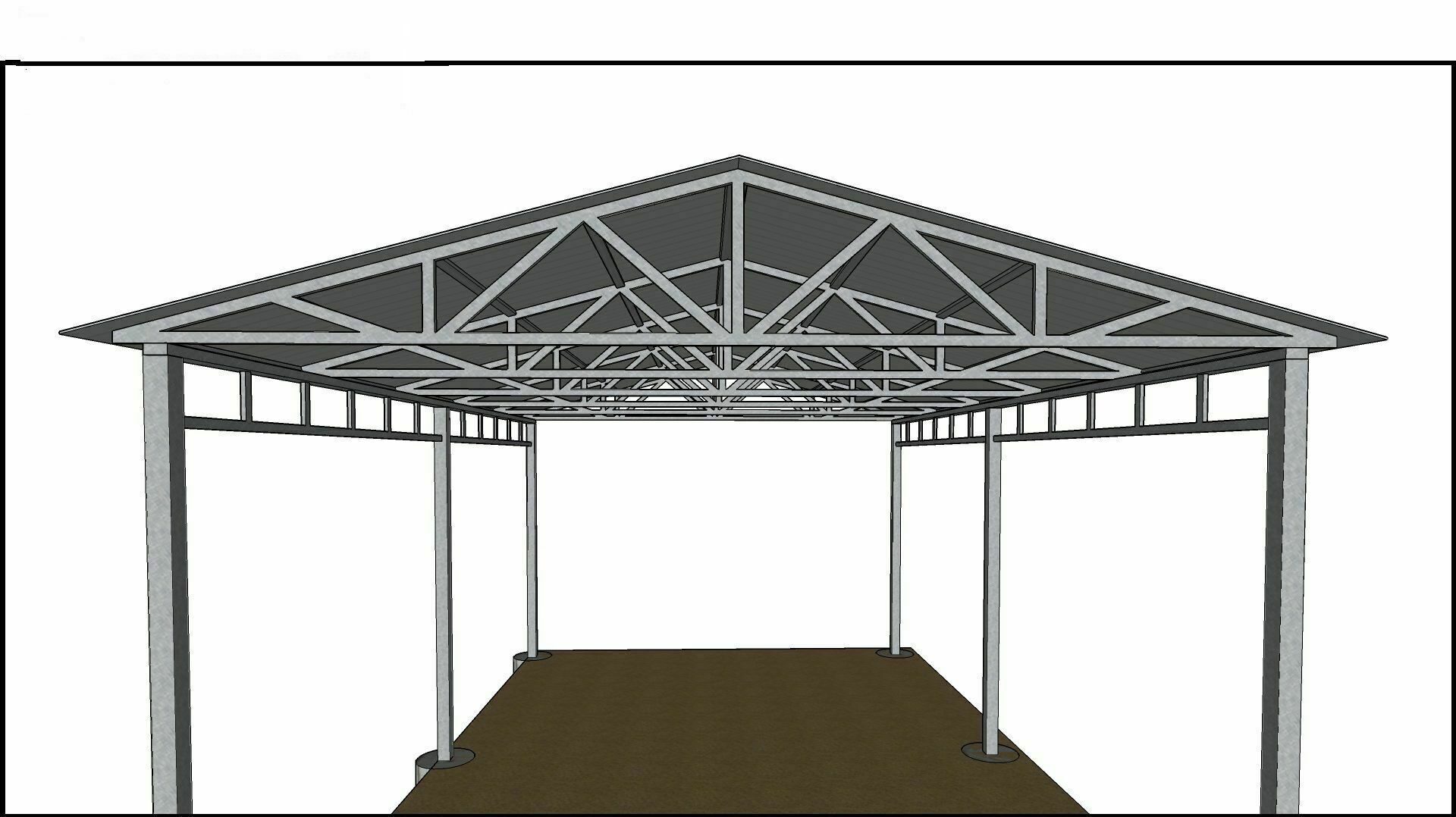

Вариант готового навеса из профтрубы

Правильные геометрические формы материала сохраняют высокий уровень его прочности. Естественными ребрами жесткости являются противоположные стенки профильных труб.
Трубы профильные прямые и изогнутые.
Цельнокатаные аналоги профильных труб более сложны в изготовлении.За счет этого последний материал намного дешевле.
Несмотря на небольшой вес, каркас из профильных труб достаточно устойчив.
Элементы рамы соединяются между собой сваркой и болтами.
Вы можете построить стационарную или складную раму.
Толщина стенок профильной трубы не более 2 миллиметров. Благодаря этому крышу можно монтировать прямо к раме и не тратить на это большое количество инструментов.

Важные нюансы

В первую очередь необходимо определиться с местом будущей конструкции. Навесы строятся отдельно или как пристройка к дому. Затем разберитесь с назначением навеса.

Навес в зоне отдыха

Можно построить для хозяйственных нужд. В этом случае под ним можно хранить различные инструменты и другой инвентарь. Некоторые прячут для них машину. А можно сделать из него зону отдыха и накрыть им, например, детскую площадку или бассейн.

Также решите, будет ли ваш навес стационарным или складным. Стационарные постройки используются в любое время года. Разборный вариант — временный. Обычно его устанавливают только на лето. Главное для последнего, чтобы он легко монтировался, был прочным и ветроустойчивым.

Навес четырехстворчатый

Навесы тоже могут быть разные по форме и с этим тоже нужно определиться перед началом всех работ. Различают купольные, пирамидальные, арочные, арочные, односкатные, двускатные и четырехскатные крыши. Естественно, чем сложнее ваш купол, тем сложнее его построить.

Габаритные расчеты и чертеж

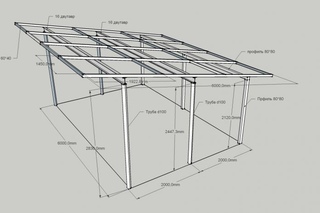

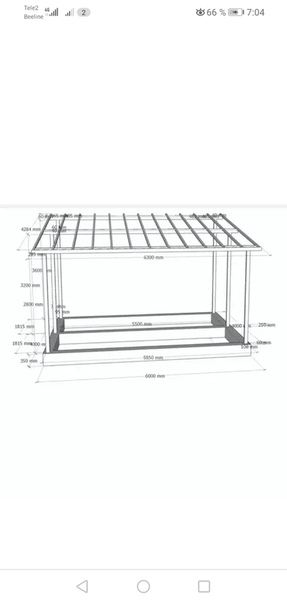

Эскизный вариант навеса из профильной трубы

В первую очередь необходимо создать эскиз. Для примера возьмем навес, крыша которого будет из поликарбоната. На эскизе нужно отобразить внешний вид будущей конструкции и ее примерные размеры. Затем нужно произвести все замеры на участке, где будет установлена конструкция и создать подробный чертеж.Навес можно построить как отдельно стоящий дом, так и пристроенный к дому.

Например, у вас есть дом 9х6 метров, а перед ним свободное пространство 9х7 метров. При этом ширина навеса может быть равна ширине стены дома, т.е. 9 метрам. Вылет можно сделать, например, на 6 метров. Таким образом, получается навес размером 9х6 метров.

Низкий рай оптимально делать высотой 240 сантиметров, высокий — 350-360 сантиметров.

Простая математика вычисляет угол наклона.В данном случае это 12-13 градусов.

Чтобы правильно выбрать кровельный материал, учитывайте силу и направление ветра в вашем районе, а также количество выпадающего снега. Это необходимо для того, чтобы выбрать материал кровли, который справится с нагрузкой.

Теперь, когда все измерения сделаны, можно создать чертеж. Стропильные фермы должны быть показаны на отдельном чертеже.

Варианты ферм

СНиП рекомендует минимальный угол наклона кровли 6 градусов.Однако специалисты советуют увеличить его до 8 градусов. Таким образом снег на крыше зимой не будет скапливаться.

После оформления всех подготовительных документов можно рассчитать необходимое количество стройматериалов. Всегда покупайте их с запасом не менее 5 процентов. Это нужно на тот случай, если вам попадется бракованная продукция или вы что-то испортите в процессе работы.

Список инструментов

Рабочие перчатки.
Уровень строительный.
Рулетка/метр.
Лопата.
Сварочный аппарат.
Болгарский.
Перфоратор.
Болты.
Шурупы для крыши с прокладками.
Трубы профильные.
Угол.
Лист металла.
Фланец.
Бетонная смесь.
Щебня.
Песок.

Этапы строительства навеса

Неокрашенные трубы

Профилированные трубы бывают 3-х основных видов:

Неокрашенные.
Трубы покрыты гальваническим напылением, предохраняющим их от ржавчины.
Трубы, покрытые другим специализированным напылением.

С неокрашенными чистыми трубами можно обращаться самостоятельно. Это позволит сэкономить до 30%.

Подготовительные работы по

В первую очередь необходимо подготовить строительную площадку.

Выровнять поверхность земли под строительство.
При необходимости удалите небольшой слой почвы.
Очистить территорию от мусора, растительности и камней.
Убедитесь, что через строительную площадку не проходят кабели или водопроводные трубы.
Навес лучше строить на ровной поверхности или на возвышенности. В последнем случае проблема дренажа решается автоматически, так как вся вода будет уходить по склону. Однако оттуда его тоже нужно вычистить.
Расчистка территории и установка деревянных колышков
Затем необходимо произвести разметку территории с помощью колышков и натянутого между ними шнура.

Как сварить, изготовить и установить каркас

Следующий этап – рытье котлована для закладных деталей. Дно следует уплотнить, уложить кавернозно-серповидную подушку и снова уплотнить.
Ямы можно копать не только лопатой, но и буром
Установить закладные детали. Воспользуйтесь уровнем, чтобы проверить вертикальность.
Бетонирование котлована.
Как вариант можно сделать прочный фундамент под навес.Для этого по периметру конструкции выкапывается котлован. В
закрепляется опалубка, расстилается брусчато-щебеночная подушка и заливается бетон с обязательным армированием.
Платформа монолитная под навес
К нижним угольникам вертикальных стоек необходимо приварить стальные угольники. Размер этих квадратов должен быть равен размеру закладных деталей. Отверстия под болты должны совпадать с ними.
Крепление столбов на закладные
Прикрутить столбы к раствору, как только фундаментные столбы полностью высохнут.
Начните сборку каркаса крыши. Отрежьте профильную трубу и отрежьте до необходимой длины кусок.
Сначала соедините боковые фермы сваркой или болтами.
Затем подключаются передние перемычки.
Последним этапом является установка элементов диагональных решеток, если это необходимо. В процессе сборки каркасной части навеса не забудьте проверить его ровность строительным уровнем.
Вариант готового каркаса
Установите собранный каркас на стойки и закрепите его метизами или сваркой.

Обработка металлического каркаса антикоррозионными составами и его покраска производится перед монтажом кровельного материала.

Если профильная труба была куплена с уже готовой защитой, все равно сделайте ее еще раз, так как при сборке защитный слой мог быть поврежден.

Разновидности крепления элементов друг к другу

Сквозные болты или саморезы.
Болты встык
Довольно распространенный метод крепления.Для тех, кто не имеет навыков работы со сварочным аппаратом, такой тип крепления будет идеальным. Фиксация элементов осуществляется метизами с использованием дрели и сверла по металлу. Размер болтов или саморезов выбирают в зависимости от сечения профильных труб. Продавцы строительных магазинов смогут помочь подобрать подходящие элементы конкретно для вашего случая.
Сварка – еще один очень популярный вариант соединения элементов.
Сварка трубы
.Для работы потребуется использование электро- или газосварочного аппарата. Сварка надежнее за счет того, что не нарушает целостность элементов конструкции. В первом случае необходимо просверлить отверстия под болты или шурупы. Это ухудшает прочность каркаса. Но в то же время этот вариант крепления самый сложный. При недостаточном опыте или отсутствии работы со сварочным аппаратом можно повредить всю конструкцию. Поэтому лучше нанять специалистов или закрепить элементы каркаса с помощью болтов и шурупов.
Если навес небольшой и профильные трубы в нем имеют диаметр не более 25 миллиметров, для крепления можно использовать специальные хомуты (крабовые системы).

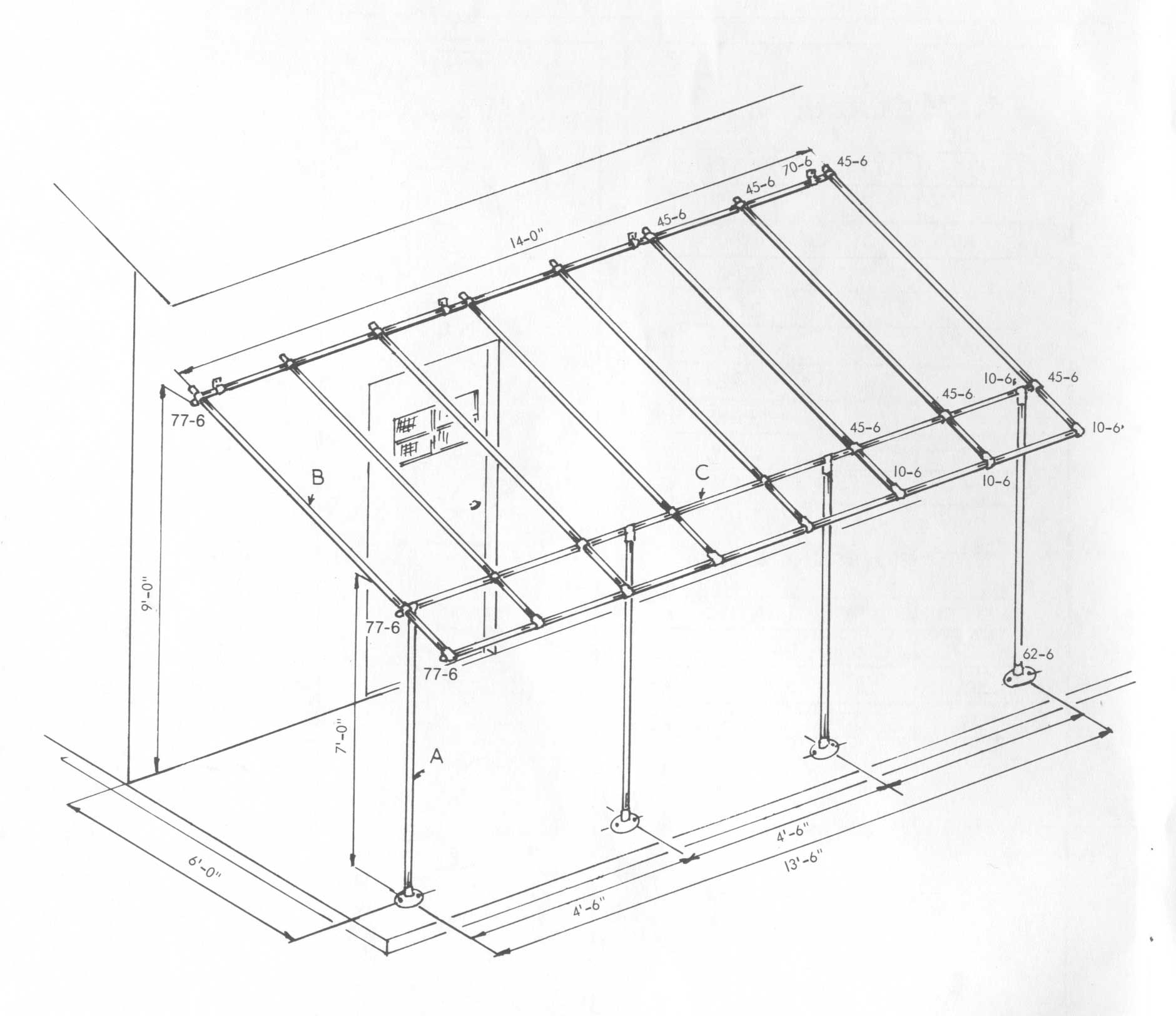

Хомуты для профтруб малого сечения
В зависимости от того, сколько концов труб необходимо соединить, выбирают Т-образные и Х-образные хомуты. Стягиваются они болтами и гайками (6х20 или 6х35). Основной недостаток такого крепления в том, что при его использовании части рамы можно соединить только под углом 90°.Для профильной трубы такого малого сечения сварка не применяется.

Установить заглушки на все срезы элементов каркаса, так как труба внутри трубы не обработана антикоррозионным средством.

Кровельное покрытие (стол)

Крыша в данной конструкции является основным элементом.

Фото: варианты сборных конструкций из

Видео: строительство навеса из профильной трубы своими руками

Строительство навеса из профильной трубы – дело непростое.Изучив всю предоставленную информацию, справиться со строительными работами сможет каждый. Единственный сложный момент – это работа со сварочным аппаратом. Но есть решения. Удачи!

Складной навес из профильной трубы. Самостоятельное строительство навеса из металлопрофиля, фото инструкция

Тема навеса всегда актуальна для владельцев частных домовладений, дач, гаражных построек. Наиболее подходящим материалом для них считаются изделия из профильных труб.Монтаж такой конструкции прост и может быть построен своими руками.

Навес из профильной трубы, построенный во дворе или на участке, выглядит современно и способен придать оригинальность придомовой территории. Такие конструкции должны обладать необходимой прочностью и жесткостью, чтобы выдерживать различные виды нагрузок. Перед установкой необходимо выполнить ряд действий.

Подготовка к строительству

Прежде чем приступить к монтажным работам, необходимо:

расчет расчетных нагрузок — при необходимости;
сделать подробные чертежи каркаса навеса из профильной трубы – на них также должны быть указаны размеры;
подготовить набор инструментов;
выбрать и купить строительные материалы.

Независимо от профильных изделий можно построить несколько вариантов навесов, а именно:

арочный;
навес;
двойной шаг

Внешний вид и форма будущей конструкции во многом зависит от личных предпочтений владельца дачи или дома и размера незанятого пространства на земельном участке. Самым сборным и компактным по занимаемой площади считается односкатный навес из профтрубы.

Ориентировочный расчет навеса из профильной трубы

В итоге площадь навеса 6х9 метров. При этом высота бортика, который будет приподнятым, равняется 3,5 или 3,6 метра, а низкий – 2,4 метра. В результате разницы высот угол наклона составит 12-13 градусов.

Для определения степени вероятных нагрузок используются ветровая и снеговая карты конкретной местности, где расположен земельный участок.На основании вышеперечисленных данных составьте чертежи навеса из профильной трубы своими руками.

Помимо того, что их можно нарисовать собственноручно, существуют специальные компьютерные программы. Чтобы добиться максимальной точности в расчетах, желательно в это время находиться в том месте, где будет располагаться конструкция.

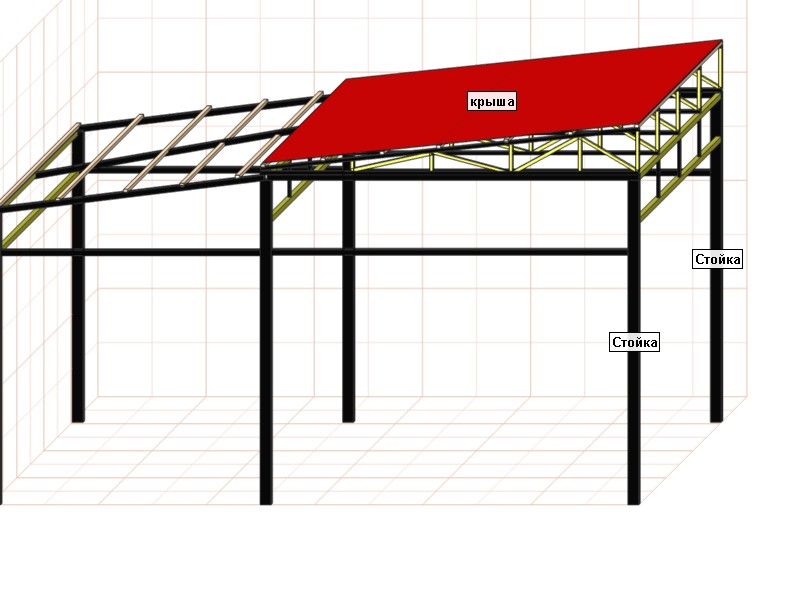

Элементы навеса из профильных изделий

В конструкции есть несколько основных элементов, в том числе:

стойки;
ипотечных кредитов;
;
арок;
;
крыша;
другие — это могут быть, например, системы освещения и водоотвода.

Для изготовления стоек и столбов пригодны как трубы из профиля, так и изделия, имеющие в сечении круглую форму. Последний вариант имеет существенный недостаток, заключающийся в более сложной конфигурации узлов опоры и элементов крепления.

Для обеспечения сопряжения деталей каркаса, расположенных под углом 90 градусов, идеальным решением является квадратная форма трубчатого изделия. Такой тип сечения обеспечивает одинаковую степень жесткости в обоих направлениях – в продольном и поперечном.

Для того чтобы построить на основании чертежа навес из профильной трубы любой формы, применяют сварку, а также резьбовые или болтовые виды соединений. При создании ферм или прогонов специалисты рекомендуют брать прямоугольные изделия, так как на них приходится значительная нагрузка в поперечном направлении, а именно сверху вниз. При этом усилий по оси практически нет.

Характеристики профильных трубных изделий

Для построения каркаса навеса из профильной трубы и проведения всех необходимых расчетов необходимо определить характеристики изготавливаемых трубных изделий. Для изделий с квадратным сечением необходимые значения приведены в специальных таблицах.

Для прямоугольных труб максимальная величина нагрузки рассчитывается по большей стороне. Результат также можно увидеть в специально составленной таблице, где кроме нужного значения указана длина пролета и размеры трубы.

Расчет стоимости стоек навеса

Производя подбор параметров стоек, предварительно выполнить расчет прилагаемых нагрузок и нарисовать детальный чертеж.На жесткость изделия влияют ширина и толщина его стенок, которые в свою очередь зависят от длины изделия.

Например, выбирая, какую профильную трубу использовать для навеса, можно использовать как толстостенное изделие с малым сечением, так и с тонкими стенками, но с большой шириной полки.

Следует учитывать, что вертикально направленная нагрузка, оказываемая на стойку перекрытиями навеса, незначительна и поэтому тонкий трубопровод выдержит ее без малейшей деформации. Навес из профильной трубы должен содержать точные размеры каждого элемента.

Для зданий со средними параметрами оптимальным вариантом будут изделия с сечением в диапазоне от 50 до 100 миллиметров. Если стеллажи располагаются часто, допустимо уменьшить размер используемых труб. В случае, когда одиночный сарай будет иметь четыре столба, то будут использоваться трубные изделия большого сечения.

Ферма как элементы каркаса

Фермы выполняют функцию дополнительной соединительной детали при обустройстве свеса.Они придают каркасу большую устойчивость и прочность (читай: «»). Для них следует специально нарисовать рисунок. По нормам расчеты требуются для ферм из труб, угол наклона которых более 6 градусов. Но специалисты считают, что надо строить на 8 градусов.

Дело в том, что зимой выпавший снег будет скапливаться на поверхности крыши под небольшим углом наклона. Оптимальное значение равно 15 – 20 градусам. Такой уклон ската кровли подходит для покрытия из профнастила, шифера, пластика, поликарбоната и других современных материалов.

Фермы могут иметь следующий вид:

треугольный;
арочный;
прямоугольный;
сломан;
трапеция.

Внутри ферм дополнительно монтируются стойки, прогоны, раскосы, подкосы. На чертеже должны быть указаны как размеры, так и перечень и количество материалов, которые потребуются.

Далее монтируют обрешетку из бруса высотой 50 миллиметров. Он нужен для фиксации кровельного покрытия.Деревянный брус следует предварительно обработать антисептиком или покрасить краской, чтобы предотвратить повреждение древесины.

Строительство сооружения

Монтажные работы выполняются поэтапно:

Перед изготовлением навеса из труб сначала подготовьте фундамент.
Затем измерьте и отрежьте материалы, указанные на чертеже.
Сделать ферму.
Боковые стенки собираются из конструкции.
Соедините фермы крыши и готовые секции.
Производить проверку правильности сборки элементов, используя уровень и рулетку.
Установите и надежно закрепите раму на предварительно подготовленном участке.
Металлические поверхности обработать защитными составами.
Подготовить материалы для обустройства кровли, установить их и закрепить.
Отрежьте излишки кровли.
Наведение порядка на прилегающей территории.

Цементный раствор заливается в свободное пространство.Боковые стенки собирают одним из выбранных способов, соединяя фермы и столбы, служащие опорой. Если строится односкатный навес, то боковые секции монтируются на основание до установки стропильных ферм.

При выполнении работ необходимо контролировать соответствие размеров конструкции чертежной документации и вертикальное положение элементов на всех этапах возведения навеса. Листы материалов для обшивки следует резать с небольшим запасом, что позволит исправить ошибки, допущенные при замерах.

Выбор материалов и подготовка инструментов

Основным требованием к качеству изделий из профильных труб является долговечность. Для обеспечения устойчивости опорных частей конструкции из них нужно выбирать трубу размером не менее 80х80 миллиметров. Для дополнительных элементов оптимальным размером сечения будет 40х20 миллиметров.

Для определения количества рубероида сначала рассчитывают площадь закрываемой поверхности, а затем результат увеличивают на 5%.Крепление выполняют кровельными болтами и специальными накладками.

Конструкция собирается одним из способов:

Сварка . Но для этого необходимо не только иметь в наличии сварочный аппарат с электродами, но и уметь сварить навес из профильной трубы. Без навыков такая работа невозможна.
Установка резьбовых соединений . Для этого потребуются металлические уголки и крепежные болты.
Использование специальных зажимов .

Навес, сделанный своими руками, намного дешевле навеса. Он будет соответствовать требованиям при строгом соблюдении технологии его возведения.

Перекрытие небольшого пространства вокруг дома позволяет защитить от осадков и непогоды место отдыха или хранения какого-либо имущества. Нередко для этой цели используют навесы. Этот вид конструкции не имеет стационарных стен по периметру, хотя для усиления защитных функций можно использовать тканевую или другую легкую обшивку.

рис1.

Навес представляет собой практически легкий каркас с установленной на нем крышей. Таким образом, наиболее выгодно делать навес из материалов, достаточно прочных на осевое сжатие и изгиб, имеющих минимальный вес при максимальной технологичности. Опыт показывает, что лучше всего делать навес из профильной трубы. Вы можете выполнить работу полностью или значительную ее часть своими руками.

Виды стального профиля.

Современная промышленность выпускает огромный ассортимент стальной трубной продукции, как правило, прямоугольного или квадратного сечения. Ширина стенки варьируется от десяти миллиметров до десяти сантиметров и более. Толщина используемого в изделии металла может быть от одного миллиметра до полутора сантиметров. Разные трубы и способ изготовления. Они:

холоднокатаный;
горячекатаный;
электросварные.

рис.2 Стальная профильная труба

Каждый тип трубы имеет свои преимущества и основную область применения. Для изготовления простых строительных конструкций, к которым относятся навесы, лучше всего подходят холоднокатаные и электросварные трубы.

Элементы навеса из профильной трубы

Как и любая пространственная конструкция, каркас навеса из профильной трубы будет состоять из стоек, плит перекрытий и элементов горизонтальных и вертикальных связей. Стойки или столбы для навеса можно сделать из профильной трубы, хотя можно использовать и обычную трубу. круглое сечение. Некоторым недостатком столбов из круглой трубы будет более сложная конструкция узлов несущих и крепежных элементов.

рисунок 3.Секция трубы

Опоры лучше делать из квадратной трубы. Такая форма идеальна для сопряжения элементов, расположенных под прямым углом. Крепежные элементы легко монтируются на ровную и прямую поверхность с помощью сварки, болтовых или резьбовых соединений. Форма сечения, представляющая собой равносторонний квадрат, обеспечивает одинаковую жесткость профиля в продольном и поперечном направлениях.

Для изготовления прогонов или ферм лучше всего подходит труба прямоугольного сечения. В отличие от стоек прогоны испытывают значительное усилие в поперечном направлении, то есть сверху вниз.И почти никаких нагрузок по оси. Поэтому использование квадратного или круглого профиля совершенно неуместно.

Для изготовления элементов вертикального и горизонтального соединения профилей отрезка трубы использовать не нужно. Лучше всего для этого подойдет стальной уголок небольшой ширины.

Стойки навеса из профильной трубы

В зависимости от длины элемента выберите ширину и толщину стенки. Подбор этих параметров лучше всего производить на основе расчета нагрузок, но в то же время для строительства простого сарая такие трудности кажутся излишними.Следует отметить, что на жесткость стойки влияет толщина стены и ее ширина. Можно использовать более толстую трубу с меньшей шириной сечения или тонкостенную трубу с широкой полкой.

Вертикальная нагрузка от перекрытия навеса, воспринимаемая как стойкая, не очень велика и даже тонкостенная труба может воспринимать ее без деформации. Жесткость трубы зависит от высоты сечения. Поэтому целесообразнее и экономичнее будет использование стеллажа с широкой полкой и тонкой стенкой.

рис. 4. Чертеж навеса

Размер профильной трубы для навеса среднего размера, например, легкового автомобиля, может быть от пятидесяти до ста миллиметров. Если стойки расположены чаще, сечение трубы можно уменьшить. При опоре крыши навеса на четыре столба их лучше делать из труб большего сечения.

К стойкам навеса крепятся элементы соединений, препятствующие смещению в вертикальной плоскости под действием ветровых нагрузок. Закреплять их на стойках следует жестко, сваркой или креплением в двух точках на каждой плоскости опоры. Соединения устанавливаются крест-накрест в продольной и поперечной плоскости.

Стойки должны закрепляться в фундаменте жестко, заделываться в тело бетона или монтироваться с помощью анкеров, устанавливаемых в верхнем срезе фундамента. При установке столбов для навеса из профильной трубы необходимо контролировать их вертикальность водяным уровнем или лазерным отвесом. Стойку, закрепленную анкерами, можно выравнивать при установке.Затвердевший при монтаже, выровнять потом практически невозможно.

Практически все работы, связанные с изготовлением несущих элементов каркаса навеса из профильной трубы, можно выполнить своими руками. Бетонирование фундаментов и установка стоек не требует высокой квалификации и доступно любому застройщику. На этом этапе можно обойтись без сварки.

Кровельный навес

Кровля навеса является основной целью, ради которой выполняются все остальные работы. Сложность его изготовления и монтажа напрямую зависит от длины стороны перекрытия и шага опор. Чем больше длина прогона или стропильного навеса из профильной трубы, тем сложнее и дороже будет изделие. Лучшим вариантом можно считать трехметровый пролет, позволяющий получить достаточно места при минимальных затратах.

Более простое решение — навес односкатной крыши, основанный на простых прогонах из профильной трубы. Для изготовления прогонов лучше всего подходят элементы прямоугольного профиля.При этом большая сторона сечения балки устанавливается вертикально, а меньшая является основанием.

Расчет балок навеса из профильной трубы можно доверить специалисту или подобрать размер профиля самостоятельно. Для этого рассчитывают предполагаемую нагрузку на брус, которая будет зависеть от климатической зоны, шага прогонов и их длины, веса кровельного покрытия. Для длины бруса от трех до четырех метров можно рекомендовать высоту профиля от восьмидесяти до ста миллиметров.

рис 5. типы ферм

Для уменьшения высоты профиля можно использовать вместо сплошного прогона сварную ферму. Чертежи ферм из профильной трубы для сарая проще всего поискать в интернете или сделать на основе чертежей металлических ферм, уменьшив пропорционально длине. Ферму усложнять не следует, кроме треугольной конструкции нижнего и верхнего поясов, соединенных центральной стойкой, достаточно усилить подкосом верхнюю балку.Для такой конструкции может быть достаточно профиля высотой шестьдесят миллиметров с большей стороны в нижнем поясе и меньшего размера для остальных элементов фермы.

Не забывайте, что эти примеры соответствуют минимальным пролетам и малой нагрузке на балку или ферму. При увеличении любого параметра расчеты должны быть переданы специалистам с необходимой квалификацией.

Элементы фермы должны быть уплотнены сваркой. Если вы не знаете, как сварить ферму навеса своими руками, то вам нужно доверить эту работу знающему сварщику.Сварка трубчатых профилей – непростая задача и этому ремеслу нужно учиться. Сварные швы должны быть очищены и защищены от коррозии специальной грунтовкой.

На уложенные балки или фермы устанавливается обрешетка из бруса высотой пятьдесят миллиметров, называемая обрешеткой. Обрешетка предназначена для монтажа кровельных листов. Если не гнаться за экзотикой, то лучший вариант для такого типа конструкции – металлочерепица или листы на основе полимеров. Установить обрешетку и уложить кровельные листы навеса из профильной трубы своими руками сможет практически любой застройщик.Брус, из которого изготовлена обрешетка, следует предварительно пропитать антисептическим составом или покрасить специальной краской, чтобы предотвратить гниение древесины. После установки бруса в проектное положение сделать это будет тяжелее, да и качество выполняемых операций будет намного хуже.

Фермы или навесы скрепляются друг с другом из горизонтальной плоскости крестообразными стяжками из профильного металла малого сечения. Так же, как и на стойках, стяжки должны быть жестко закреплены в точках опоры, желательно сваркой.

Все металлические конструкции необходимо защитить от коррозии специальными красками по металлу. Эту операцию лучше проводить до монтажа элементов в проектное положение. После установки требуется восстановить защитное покрытие в местах, где оно было повреждено. Если при монтаже элементов производились сварочные или другие крепежные работы, необходимо наносить покрытие на оголенные участки.

рис 6.Ступица

Как видно из описания, несмотря на кажущуюся простоту конструкции, он содержит множество элементов разного размера, установленных на разной высоте.Для предотвращения брака в работе и контроля выполнения заданий приглашенными специалистами перед началом работ рекомендуется сделать максимально подробный чертеж навеса профильной трубы. При изготовлении фермы на эту конструкцию также необходимо сделать чертеж с нанесением размеров всех элементов. Нарисовать навес сруба можно своими руками на бумаге или с помощью компьютера при наличии соответствующих навыков.

Приватную территорию можно обустроить по-разному, исходя из собственных предпочтений и вкуса.В этой статье будут даны рекомендации, как построить надежный навес из поликарбоната своими руками с соблюдением основных правил работы.

Такое сооружение – отличная зона отдыха, защищающая от ветра и дождя и стильное украшение ландшафта. Большое разнообразие цветов и оттенков поликарбоната и простота его монтажа способствуют созданию оригинальных навесов по собственному дизайну.

Из этого материала можно сделать навес к дому или для автомобиля, а также накрытие для детской или спортивной площадки с теннисным столом.

Технологические навесы

Перед началом строительства необходимо определить размеры, форму, материалы и место строительства объекта. Чтобы было проще разобраться со всеми этими вопросами, желательно выполнить эскиз конструкции, либо воспользоваться чертежами и схемами, представленными на нашем сайте.

В качестве несущих элементов в конструкции навеса из поликарбоната используются деревянные балки или металлические стойки с антикоррозийным покрытием. Места их установки обозначены колышками с образованием правильной геометрической формы.

В этих точках выкапываются котлованы глубиной до 1,5 м, куда вставляются опоры. Стойки должны быть установлены строго вертикально и выровнены по уровню. Укрепление столбов производится засыпкой отверстий гравием и бетонированием.

После застывания раствора приступаем к созданию кровельной детали. Из металлических прутьев создают каркас нужной формы крыши.При возведении навеса из поликарбоната для автомобиля отлично подойдет прямоугольная или дугообразная крыша.

Для защиты парадного входа в дом от снега и дождя стильно и оригинально будет смотреться навес из поликарбоната арочной или куполообразной формы. На этом этапе можно применить фантазию и сделать крышу в своем варианте.

Каркас обычно выполняется сваркой или с помощью крепежа. После сборки всей конструкции ее надежно крепят к основным стойкам и закрывают поликарбонатными листами.

Этот материал имеет разную толщину. Для строительства навеса на даче обычно используют сотовый поликарбонат толщиной 6-8 мм. Обладает большой прочностью и легко гнется при монтаже.

Листы режут ножовкой или циркулярной пилой. Для крепления их к каркасу сверлятся отверстия под крепеж на расстоянии примерно 30 см друг от друга. Для крепления поликарбоната используются специальные саморезы с резиновыми шайбами и герметиком. Между собой листы соединяются с помощью Н-образного профиля, куда вставляются края материала.

Участок под навесом нужно хорошенько уплотнить. Для этого землю разравнивают, уплотняют и засыпают щебнем. По желанию можно выполнить бетонную стяжку или укладку тротуарной плитки.

Преимущества навеса из поликарбоната

Монтаж навеса из поликарбоната своими руками простая и легкая в выполнении работа. Конструкция прочная, надежная и эстетически привлекательная. Хорошая пластичность, позволяет гнуть листы, формируя крышу нужной формы.

Материал обладает высокой светопропускной способностью, защитной функцией и устойчивостью к неблагоприятным погодным условиям с повышенной влажностью и перепадами температур. За ним легко ухаживать, периодически удаляя пыль струей воды из шланга.

Для более подробной информации о том, как сделать навес из сотового поликарбоната, на нашем сайте представлены фото и видео основных этапов. сборочные работы. Яркие цвета материала и интересные дизайнерские решения помогут сделать оригинальные конструкции, украшающие ландшафтный участок.

Современный металлопрокат предлагает своим покупателям разнообразную продукцию, среди которой выделяется труба. Его повсеместно используют в частном строительстве, например, для каркаса объекта на участке. Вариант конструкции в этом случае обретает несравнимую с деревом прочность и долговечность. О преимуществах и недостатках, а также о том, как сделать металлический каркас для навеса из профильных труб – рассказано ниже.

Трубы стальные профильные – особенности и преимущества

Особенностью данного изделия металлургии является форма — металлическая профильная труба, как правило, квадратной, овальной или прямоугольной формы, полая внутри.За счет этого облегчен вес сборного каркаса, что является одним из преимуществ. Далее:

Изделия из металла

характеризуются одним недостатком – коррозией. Однако легко предупредить, если покрыть конструкцию соответствующим составом или декоративным суриком. При хранении важно смазывать будущую раму смазкой.

Чтобы каркас для навеса из профильной трубы был надежным, необходимо правильно подобрать его комплектующие. Металлопродукцию выпускают нескольких параметров — от 20 до 110 мм по ширине стенки и толщине от 3 до 8 мм.

Для дачного навеса не используйте внушительных размеров. В малогабаритной конструкции — 5*5*2,5 м, предназначенной для парковки автомобилей или мест отдыха, металлопрофиль соответствует следующим условиям:

Размер труб для стоек и верхней обвязки составит 80*80 мм. Под стеллаж подкладывают металлические «пятки». Они обеспечат еще большую устойчивость каркасу и нет необходимости заглублять или бетонировать опоры.
Для создания арки и построения ферм — 40*20 мм. Такой участок подлежит механическому изгибу, но если нет опыта, для создания арочных проемов лучше использовать изделия заводского изготовления.

Толщину стенки можно выбрать в зависимости от назначения конструкции – от 6 до 12 мм, каркас будет иметь прочность, сравнимую с бетонными изделиями.

Сборка каркаса для навеса своими руками

Любая конструкция требует точного проектирования и расчета.Это правило не обойдёт каркас навеса из профильной трубы. Собрать его своими руками несложно, даже если у вас нет специальных знаний, а проектирование и чертеж стоит доверить профессионалам.

Кроме того, в некоторых регионах для такого строения, особенно относящегося непосредственно к дому, требуется официальное разрешение. Об этом следует позаботиться немедленно. Далее следует подготовить или приобрести следующие инструменты:

Болгарка с алмазными дисками по металлу.
Дрель с победитовыми сверлами.
Сварочное портативное или стационарное устройство с кабелями достаточной длины. Естественно, станция должна питаться от соответствующего источника.

Мастеру потребуется специальная защитная одежда, очки и умение обращаться с описанными инструментами. В противном случае стоит купить готовый навес или предпочесть трубе другой материал.

Расчет металлического каркаса

В первую очередь каркас профиля должен учитывать следующие нюансы: нагрузки природных факторов – дождь, снег, ветер.Эти данные есть в архитектурных отделах и проектных бюро.

Возможен самостоятельный расчет металлического каркаса навеса, но это необходимо сделать до покупки профильной трубы, чтобы не ошибиться с толщиной стенки и шириной изделия. И, вообще, ответственное дело лучше доверить дизайнеру — цена оправдывает работу.

Вариант навеса на выбор

Собственно, здесь выбор ограничивается только возможностями домашнего мастера – придать форму арки или асимметричного изгиба не составит труда, но потребуется умение изгибать трубу в выбранном направлении.Одной из самых простых является конструкция сарая.

Стропильная система обходится без изгибов, а крепить поликарбонат к такой форме проще простого. Также следует учитывать назначение навеса – прямые крыши пропускают свет и тепло, скотина, наоборот, отражает солнечные лучи и внутри температура будет оптимальной для отдыха или стоянки автомобилей.

Этапы работы

Их несколько: подготовка площадки, строительство фундамента, сборка каркаса. Чтобы будущий балдахин не разочаровал владельцев, следует следовать деталям инструкции.Итак:

Собственно монтаж каркаса завершен, но решение вопроса, как сделать навес из профильной трубы, будет неполным, если не уделить должного внимания описанию монтажа поликарбоната. Отличие деревянного каркаса от металлического в способе крепления к нему пластиковых листов. Он состоит из следующего:

Так как каркас необходимо защитить от коррозии, то уплотнение карбонатного полотна следует производить с двух сторон — внутри и снаружи.Для этого используйте шайбы и уплотнительные прокладки. Их можно сделать своими руками из резины.
Для крепления скорости на отверстия в листах с внутренней стороны можно просто наклеить резиновые кольца. Тогда при креплении шурупов они будут прижаты к профилированной трубе, и будет обеспечена герметичность.
Также обязательно использование соединительных профилей – если крепить листы внахлест, а потом проклеивать специальной гидроизоляционной лентой, то со временем она придет в негодность и начнет отслаиваться.Соответственно, влага будет внутри навеса или сотового поликарбоната — и то, и другое плохо.

Когда металлический каркас готов, его покрывают специальной краской, защищающей металл от коррозии. На торцы поликарбоната надевают специальные декоративные накладки, закрывающие доступ влаги. Собственно, навес из профильной трубы своими руками готов.

Украшение металлического каркаса

Эстетическая составляющая любого дизайна важна. Поэтому, когда работа со сваркой окончена, следует загладить швы, обработать неровные края при резке поликарбоната и покрасить каркас в выбранный цвет.Пластик также можно подвергать декорированию – покраске, оклейке цветной пленкой изнутри и так далее.

В помощь владельцу приведены многочисленные примеры из сети. Готовые листы с вкраплениями рисунков или мозаики, имитирующей витраж, смотрятся достойно и изысканно. Декоративный поликарбонат дороже, но эффект поразительный.

Металлический каркас придомовой конструкции требует повышенного внимания как при расчете всей системы, так и непосредственно при монтаже.Важные вопросы — выбор основания под каркас, какую профильную трубу использовать для навеса, как крепить элементы — должны прорабатываться на этапе проектирования.

Если все делать с учетом всех нагрузок и разумных пожеланий, то долговечность и надежность проявятся без проблемной эксплуатации конструкции. Кроме того, простая удачная модель заставит домашнего мастера задуматься об очередном облагораживании придомовой территории.

Необходимо включить javascript или обновить плеер!

Поликарбонат

– идеальный материал для изготовления навесов.Он позволяет получить легкую конструкцию, через которую проникает солнечный свет. Как правило, каркас делают из профилированных труб. Чтобы вся конструкция была прочной, необходимо правильно рассчитать

Что такое каркас

Прежде чем приступить к расчету навеса, необходимо четко понимать, из каких элементов он состоит. А таких всего несколько.

Стойки, как понятно из названия, это элементы, на которых держится весь сарай. Как правило, это профильная труба высотой 2.2-2,8 метра. Его высота зависит от способа крепления. Если он крепится анкерами к забетонированной в земле закладной, то его высота принимается 2,2 метра. В случаях, когда стойка забетонирована или заглублена, высота составляет 2,8 метра.

Для усиления навеса служат арки и фермы. Последних чаще всего устанавливают два. Но точное количество арок подскажет только расчет навеса. Это значение зависит от габаритов конструкции.

Ферма — конструктивный элемент, соединяющий опорные столбы и бревна.

Листы поликарбоната крепятся к элементам конструкции, которые называются направляющими. Для этого используются термошайбы. Их расположение и частота шага зависят от расстояния между несущими опорами и (его толщины).

Этапы монтажа навеса

Чтобы правильно рассчитать навес из профильной трубы, будет полезно понять весь процесс в целом. Он состоит из нескольких этапов. На неподвижные стойки крепятся арки. Угол между ними должен быть ровно девяносто градусов.Полученные секции крепятся к закладным анкерам. К этим опорам также крепятся фермы. Угол между фермами и арками также прямой (т.е. девяносто градусов). Завершающий этап изготовления каркаса – крепление направляющих. Они крепятся к верхней части арок. На этом кадр готов. После покраски можно крепить листы поликарбоната.

Ошибки строительства, которые следует учитывать при расчетах

Строительство навесов часто выполняется с ошибками.Они влияют не только на выбор типа конструкции, но и на итоговый расчет.

Распространенная ошибка – выбор пандуса. Часто делают конструкцию на двух опорах и наклоняют в наветренную сторону. Это не лучший вариант для постоянного использования (например, для парковки). Опасность поджидает в том случае, если ветер изменит направление. Фонарь кабины в этом случае можно сравнить с крылом самолета. Между ним и землей образуется подъемник, который может легко нести навес для машины.Даже если столпов будет четыре, это не всегда спасёт.

Наклонные навесы подходят для ситуаций, когда конструкция прикреплена к зданию. Отдельно стоящие наклонные навесы нужно делать с закруглениями. А выпуклая часть ориентирована «навстречу» ветру.

Типы навесов

В зависимости от несущих элементов различают несколько типов навесов:

Отдельно стоящие. Имеют вертикальные опоры по периметру.

Балки-опоры, которые крепятся к зданию с одной стороны.У них одна сторона удерживается опорными столбами. Второй падает на балку, прикрепленную к стене здания.

Консоль-опора. Они отличаются от предыдущего типа тем, что здесь к стене крепятся кронштейны или закладные.

Консоли, которые полностью держат закладные. Обычно это небольшой козырек над дверью.

Расчет навеса каждого типа осуществляется по разным схемам.

Типы навесов

По своей конструкции навесные конструкции могут быть трех видов:

Навес, крыша которого наклонена в одну сторону.

Фронтон с двумя направлениями ската.

Арочные, у которых крыша выполнена в виде полукруга (дуги).

Сбор данных

Расчет свеса необходимо начинать со сбора необходимой информации. В нем должны быть указаны следующие данные:

Характеристики материала.

Данные о ветровых и снеговых нагрузках (представлены в специальных таблицах для каждого конкретного региона).

Расчет навеса осуществляется с учетом вышеуказанной информации. Он включает в себя формулы и расчеты. Разобраться в них может не каждый. Оптимальный вариант – воспользоваться специальными программами и калькуляторами. На сегодняшний день их предостаточно в Интернете.

Козырьки над входом консольные

Консольные козырьки зависят от размера крыльца.В соответствии с требованиями нормативных документов площадка перед дверью должна быть в полтора раза больше ширины двери. Средняя ширина двери составляет 0,9 метра. Получается, что минимальный размер верхней площадки 1,35 м (0,9 х 1,5 = 1,35). Это значение соответствует рекомендуемой глубине выступа.

Что касается ширины козырька, то тут все просто. Она на 0,6 метра больше ширины двери. С каждой стороны козырек должен быть по 0.3 метра.

Таким простым способом рассчитываются навесы. Расчет конструкции при нормативных значениях приводит к следующему результату: глубина — 0,9-1,35 м, ширина — 1,4-1,8 м.

Козырьки консольные над дверью

Козырьки такого типа устраиваются по всей площади с захватом ступеней. Расчет глубины выступа над платформой производится как и в предыдущем варианте. К нему добавляется часть, расположенная над ступенями. Это напрямую зависит от их количества.На каждый шаг прибавляется около 0,25-0,32 м.

Ширина зависит от ширины лестницы, с обеих сторон которой добавляется 0,3 метра. Если стандартная ширина ступеней перед дверью 0,8-1,2 метра, то получаем ширину навеса 1,1-1,5 метра.

Рассмотрим вариант с лестницей из трех ступеней и площадкой стандартных размеров. Глубина составит около 1,65-2,31 метра (0,9 + 3 х 0,25 или 1,35 + 3 х 0,32). Ширина при тех же условиях 1,4-1,8 метра. Рассчитывается следующим образом: 0.8 + 0,3 + 0,3 или 1,2 + 0,3 + 0,3. Два варианта расчетов учитывают минимальное и максимальное значения стандартных параметров.

Сараи, примыкающие к зданию

Расчет односкатного свеса, который примыкает к дому с одной стороны, производят с минусом половины вертикальных опор. Еще один важный момент: стыки листов должны быть выше профиля. Это значит, что между профилями должно быть расстояние 1260, 2050 или 2100 миллиметров, соответствующее размеру листа поликарбоната.Средняя ширина навеса составляет три метра. При таком размере места хватит даже для автомобиля. На поликарбонате при такой ширине будет провисать. Ему нужна стропильная система.

Для начала расчет материала. Навес, пристроенный к дому, при таких размерах будет иметь шесть вертикальных стояков. Все они будут расположены на одной стороне. Если конструкция отдельностоящая, то опор в два раза больше (то есть двенадцать, шесть с каждой стороны). На каждую стропильную ногу устанавливается опора.

Отдельностоящий навес без навеса

При расчете отдельно стоящей конструкции необходимо учитывать нагрузку от атмосферных осадков. Конструкция будет максимально жесткой, если она выполнена в форме треугольника.

Свес рассчитывается с учетом условно принятых значений. При размерах 2,1 х 0,6 м ширина крыши равна шести метрам, а длина – 10,6 метрам. Оптимальный вариант: высота ската 2,4 метра и 11 стропильных секций.В такой ситуации потребуется шесть профилей (стандартная длина шесть метров). Вместо одиннадцати можно сделать только два треугольника. Это уменьшит количество потребляемых материалов. Этот вариант подходит для регионов со средним количеством осадков.

Расчет двухскатного навеса

Принцип расчета аналогичен неразъемным конструкциям. Главное — добиться жесткости. И делается это за счет тех же треугольников. Их оптимальное количество рассчитывается следующим образом.Каждый погонный метр навеса разделен вертикальным профилем. Полученный прямоугольник делится на два треугольника.

Расчет арочных конструкций

Арочные навесы являются наиболее сложными конструкциями. Потребность в материале находится в прямой зависимости от выпуклости крыши. Это означает, что чем круче выпуклость, тем больше материалов придется потратить.

В этом случае можно сэкономить только на стропильной системе. При рассмотренных ранее размерах навеса (10.6 х 6 метров) будет достаточно двух-трёх систем (две по краям, одна посередине). Остальные «ножки» будут дугами. Их концы не обязательно соединять. Металлический профиль, используемый для изготовления фермы, достаточно прочен. Достаточно будет обеспечить необходимую жесткость. Главное, чтобы ферма была прочно прикреплена к стоякам.

Если вы делаете арочный навес с такими размерами (например, для автомобиля), то вам потребуются следующие материалы:

Шесть профилей, изогнутых в форме дуги, длиной шесть метров.Концы трех из них соединены перемычкой. Их рекомендуется разделить на несколько треугольников для увеличения жесткости конструкции.

Для каждой дуги необходимо две опоры (под каждое ребро). Это все, что им нужно двенадцать (2 х 6).

По краям, вдоль стоек и вдоль крыши крепятся продольные балки. Всего их потребуется шесть.

Расчет основных элементов конструкции

Расчет сечения навеса зависит от высоты самой конструкции и количества стоек.Если размер конструкции не превышает пяти метров, трубу выбирают сечением 6-8 сантиметров. Для больших размеров количество подступенков следует увеличить. Чтобы этого не делать, можно выбрать профиль с большим сечением. Например, 10 сантиметров.

Размер обрешетки будет зависеть от толщины поликарбоната и размера навеса. Если пластиковый лист имеет толщину один сантиметр, а навес имеет размер 6 х 8 метров, то обрешетка будет собираться с шагом в один метр.Эти значения соответствуют нагрузкам. Для этого существуют специальные таблицы, учитывающие величину нагрузки и толщину поликарбоната. Пример такой таблицы можно посмотреть на фото ниже. Он рассчитан на поликарбонат толщиной шесть, восемь, десять и шестнадцать миллиметров.

Расчет арочного навеса предполагает расчет ферм и их количество. Размеры ферм определяют ширину всего сарая.Для их определения необходимо знать следующую информацию:

Размер материала (поликарбонат).

Способ крепления элементов (сварка, болт и т. д.).

Величина нагрузок (в соответствии с нормативными документами).

Металлоконструкции по СНиП.

Размер навеса выбирается в соответствии с размерами материалов. Если лист поликарбоната имеет длину шесть метров, то его либо используют целиком, либо разрезают на две части.Конечно, вы можете разрезать на большее количество частей. Но это приведет к тратам. Таким образом, крыша будет либо шестиметровой, либо трехметровой. Длину можно выбрать любую, в зависимости от личных предпочтений.

Фейсбук

Твиттер

В контакте с

Одноклассники

Гугл+

Изготовление металлического навеса.

Самостоятельное строительство навеса из металлопрофиля, фото инструкция

Абсолютно любой владелец дачи или загородного дома сталкивается с необходимостью обустроить сарай для своего железного друга.Это обстоятельство в первую очередь связано с универсальностью конструкции, поскольку ее можно использовать не только для автомобиля, но и для хранения садовых принадлежностей и небольших технических приспособлений. Кроме того, это сооружение становится более актуальным, когда необходимо припарковать транспортное средство на небольшое количество времени. В статье мы расскажем, как сделать металлический навес для автомобиля своими руками, предоставим пошаговую инструкцию, фото и видео.

Перед проведением строительных работ следует определиться с будущим расположением навеса, его стилем, определиться с назначением и типом возводимой конструкции.Кроме того, стоит сделать выбор между стационарным и мобильным видом.

Преимущества стационарного здания – практичность и долговечность, мобильного – мобильность. Однако сдвижной навес требует изготовления цельного каркаса, поэтому его сооружают в редких случаях, когда необходимо временно защитить автомобиль от осадков, прямых солнечных лучей и пыли.

По типу размещения маркизы бывают отдельностоящие и выполненные в виде пристройки. Пристроенные строения образуют единое сооружение с соседним зданием и часто объединяются общей крышей.

Крыша отдельностоящего навеса может быть купольной, арочной, арочной, односкатной и двускатной.

В качестве опорных столбов могут использоваться обычные металлические или профильные трубы, кирпич и дерево. При этом кровельные материалы тоже изобилуют разнообразием: профнастил, натуральная черепица, поликарбонат, металлочерепица и др.

Тип навеса и материал определяют сложность и продолжительность монтажа конструкции. Как правило, для более простой и экономичной сборки используют металлические профили и профнастил.Толщина столбов и перекрытий выбирается в зависимости от габаритов конструкции и предполагаемой нагрузки.

Для успешного выполнения задания необходимо составить примерный эскиз будущего навеса, подготовить инструмент, закупить расходные материалы и комплектующие. Необходимые инструменты:

строительный уровень и рулетка;
болгарка или пила для резки металла;
с перфоратором и набором сверл и бит;
;
металлические винты или заклепки.

Полная и объективная оценка количества расходных материалов, а также необходимого объема крепежных изделий зависит от четкого составления чертежа, поэтому подготовке названного документа следует уделить особое внимание. Кроме того, не забывайте о технике безопасности при работе с металлическими изделиями.

Приступая к работе, стоит подготовить участок под строение. Для этого по составленному эскизу выравниваем и утрамбовываем землю на месте предполагаемой постройки.Затем по периметру копаем ямы под опорные столбы глубиной от 50 до 100 см. Углубления обустраивают таким образом, что прямоугольник получается, как правило, в два ряда по 2-3 отверстия в каждом.

Металлопрофиль нарезать по количеству опорных столбов, их длина должна быть 3 м. В зависимости от выбранного вами типа конструкции определяется способ крепления стоек. При возведении стационарного навеса опоры выравниваются и бетонируются, а при возведении его мобильного аналога требуется дополнительная нарезка металлических труб диаметром несколько большим, чем у опорной трубы, и длиной, равной глубине фундамента .Подготовленные металлические секции монтируются в ямы и заливаются цементным раствором. Затем в каждый из отрезков трубы вставляется профиль. В трубе и профиле сверлятся отверстия, и вся опора стягивается болтами.

Для придания жесткости и предотвращения преждевременного выхода из строя описанные защитные «чехлы» можно использовать и при обустройстве стационарной конструкции. Единственным отличием от мобильных навесов будет то, что профиль необходимо приварить к металлической трубе.

Крыши сплошные и разборные.Основное их отличие заключается в способе крепления элементов друг к другу: в первом случае составные части свариваются, а во втором стягиваются болтами. Кроме того, конструкции бывают односкатными и двускатными.

На примере неразборной двускатной крыши рассмотрим технологию ее монтажа. Куски металлического профиля нужно будет приварить к опорным столбам, чтобы получился правильный прямоугольный каркас. Затем приступаем к сварке стропил.На земле к балке с одной и с другой стороны привариваем отрезки металлического профиля с шагом 1 м под углом не более 30º. Важно учитывать, что получившаяся конструкция должна несколько выступать за сваренную верхнюю раму. Далее свариваемые элементы размещаем на опорном прямоугольнике, провариваем их в местах стыков.

Для упрощения процедуры возведения каркаса крыши металлическое прямоугольное основание, находящееся на опорах, следует усилить поперечными балками по центру с каждой стороны. Затем к центральной предохранительной балке привариваем отрезки профильной трубы по 20-30 см, которые будут выполнять роль опоры для будущего конька. Далее трубами из профиля крепим удлиненные отрезки друг к другу и к прямоугольному основанию.

Закончив с установкой каркаса, приступаем к обшивке профнастилом. Листы крепятся непосредственно к подготовленному каркасу на стропилах внахлест друг на друга с помощью заклепок, саморезов или болтов.

При самостоятельном изготовлении навеса важно следовать инструкции и соблюдать размеры составных элементов, отраженные в подготовленных чертежах на основе точных расчетов. Все эти условия в сочетании с правильным подходом и должным усердием позволят построить качественный навес из металла.

Видео

Подробнее о тонкостях изготовления металлического навеса расскажет это видео:

Фото

На фотографиях представлены различные варианты обустройства металлического навеса:

Схема

Если вы решили сделать металлический навес, то приведенная схема поможет вам в изготовлении подходящей вам конструкции:

Тема строительства навеса всегда актуальна для владельцев частных домовладений, дач, гаражных построек. Наиболее подходящим материалом для них являются изделия из профильной трубы. Монтаж такой конструкции прост и соорудить ее можно самостоятельно.

Навес из профильной трубы, возведенный во дворе или на приусадебном участке, выглядит современно и способен придать оригинальности прилегающей к дому территории. Такие конструкции должны обладать необходимой прочностью и жесткостью, чтобы выдерживать различные виды нагрузок. Перед началом установки необходимо выполнить ряд действий.

Подготовка к возведению конструкции

Прежде чем приступить к монтажным работам, необходимо:

расчет ожидаемых нагрузок — при необходимости;
составить подробные чертежи каркаса навеса из профильной трубы – на них также должны быть указаны размеры;
подготовить набор инструментов;
выбрать и купить строительные материалы.

Несколько вариантов навесов можно возвести самостоятельно из профильных изделий, а именно:

арочный;
односкатный;
фронтон.

Внешний вид и форма будущего строения во многом зависят от личных предпочтений владельца дачи или дома и размера незанятого пространства на земельном участке. Самым быстровозводимым и самым компактным по отношению к занимаемой площади считается навес из односкатного профтрубы.

Примерный расчет навеса из профильной трубы

В итоге площадь навеса 6х9 метров. В этом случае высота ребра, которое будет поднято, равна 3.5 или 3,6 метра, а низкий — 2,4 метра. В результате разницы высот угол наклона составит 12-13 градусов.

Для определения степени вероятных нагрузок используются ветровая и снеговая карты конкретной местности, где расположен земельный участок. На основании приведенных данных делаются чертежи навеса из профильной трубы своими руками.

Помимо того, что их можно нарисовать собственноручно, существуют специальные компьютерные программы.Для достижения максимальной точности при проведении расчетов желательно в это время находиться в том месте, где будет располагаться конструкция.

Элементы навеса из фасонных изделий

В конструкции есть несколько основных элементов, в том числе:

стойки;
ипотечных кредитов;
;
арок;
;
крыша;
другие – это могут быть, например, освещение и водосточная система.

Для изготовления стоек и столбов подходят как трубы из профиля, так и изделия с круглым сечением. Последний вариант имеет существенный недостаток, заключающийся в более сложной конфигурации узлов опоры и крепления элементов.

Квадратная трубка
идеально подходит для сопряжения деталей рамы под углом 90 градусов. Такой тип сечения обеспечивает одинаковую степень жесткости в обоих направлениях – продольном и поперечном.

Для возведения навеса из профильной трубы любой формы на основании чертежа применяется сварка, а также резьбовые или болтовые виды соединений. При создании ферм или прогонов специалисты рекомендуют брать прямоугольные изделия, так как на них приходится значительная нагрузка в поперечном направлении, а именно сверху вниз. При этом сил вдоль оси практически нет.

Характеристики профильных трубных изделий

Чтобы возвести каркас навеса из профильной трубы, и произвести все необходимые расчеты, следует определиться с характеристиками изготавливаемых трубных изделий.Для изделий с квадратным сечением необходимые значения приведены в специальных таблицах.

Для прямоугольных труб максимальная величина нагрузок рассчитывается для большей стороны. Результат также можно увидеть в специально составленной таблице, где кроме нужного значения указана длина пролета и размеры трубы.

Расчет значений стоек навеса

При выборе параметров стоек предварительно выполняют расчет прикладываемых нагрузок и чертят детальный чертеж.На жесткость изделия влияют ширина и толщина его стенок, которые в свою очередь зависят от длины изделия.

Например, выбирая, какую профильную трубу использовать для навеса, можно использовать как толстостенное изделие с небольшой величиной сечения, так и с тонкостенными, но с большой шириной полки.

Следует иметь в виду, что вертикально направленная нагрузка, оказываемая на стойку перекрытием навеса, незначительна и поэтому тонкая труба выдержит ее без малейшей деформации.Схема навеса из профильной трубы должна содержать точные размеры каждого элемента. Довольно часто каркас для гаража из профильной трубы изготавливают по такой же методике.

Для здания со средними параметрами оптимальным вариантом будут изделия с сечением в пределах от 50 до 100 миллиметров. Если стойки часто разнесены, допустимо уменьшить размер используемых труб. В том случае, если односкатный навес имеет четыре опоры, то используются изделия из труб большого сечения.

Фермы как элементы каркаса

Фермы служат дополнительным связующим звеном при обустройстве навеса. Они придают раме большую устойчивость и прочность (читай: «»). Для них должен быть специально нарисован рисунок. По нормам расчеты требуются для ферм из труб, у которых угол наклона более 6 градусов. Но специалисты считают, что начинать нужно с 8 градусов.

Дело в том, что зимой на поверхности крыши с незначительным углом наклона будет скапливаться выпавший снег.Оптимальным значением считается 15 – 20 градусов. Такой уклон ската крыши подходит для покрытий из профнастила, шифера, пластика, поликарбоната и других современных материалов.

Фермы могут иметь следующую форму:

треугольный;
арочный;
прямоугольный;
сломан;
трапециевидный.

Далее монтируется обрешетка из бруса высотой 50 миллиметров. Он нужен для фиксации кровельного покрытия. Деревянные балки следует предварительно обработать антисептиком, либо покрасить краской, чтобы не повредить древесину.

Возведение конструкции

Монтажные работы выполняются поэтапно:

Перед тем, как сделать навес из труб, сначала подготовьте фундамент.
Затем измерьте и отрежьте материалы, указанные на чертеже.
Фермы сделаны.
Боковые стенки собираются на конструкции.
Соединение стропильных ферм и сборных секций.
Проверяют правильность сборки элементов при помощи уровня и рулетки.
Установите и надежно закрепите раму на заранее подготовленном участке.
Металлические поверхности обработаны защитными составами.
Подготавливают материалы для обустройства кровли, устанавливают их и крепят.
Отрежьте излишки кровли.
Наводят порядок на прилегающей территории.

В свободное пространство заливается цементный раствор. Боковые стенки собирают одним из выбранных способов, соединяя фермы и столбы, служащие опорой. Если строится односкатный навес, то боковые секции монтируются на основание до установки стропильных ферм.

При выполнении работ необходимо контролировать соответствие размеров конструкции чертежной документации и вертикальное расположение элементов на всех этапах возведения навеса.Листы материалов для облицовки следует резать с небольшим запасом, что позволит исправить ошибки, допущенные при замерах.

Выбор материалов и подготовка инструментов

Основным требованием к качеству изделий из профильных труб является прочность. Для обеспечения устойчивости несущих конструктивных частей из них нужно выбирать трубы с минимальными параметрами, равными 80х80 миллиметров. Для дополнительных элементов оптимальным размером сечения будет 40х20 миллиметров.

Для определения количества рубероида сначала рассчитывают площадь закрываемой поверхности, а затем полученный результат увеличивают на 5%. Крепление осуществляется кровельными болтами и специальными прокладками.

Конструкция собирается одним из следующих способов:

Сварка … Но для этого необходимо не только иметь в наличии сварочный аппарат с электродами, но и знать, как правильно сварить навес из профильной трубы.Без навыков такая работа невозможна.
Использование резьбовых соединений … Для этого требуются металлические уголки и монтажные болты.
Использование специальных зажимов .

Навес, сделанный своими руками, намного дешевле покупного. Он будет соответствовать требованиям при условии строгого соблюдения технологии его возведения.

Какие сараи строим

Участок частного домовладения не будет полностью благоустроенным и благоустроенным без специального сооружения, защищающего автомобиль от осадков, заезд в гараж, бассейн, зону отдыха.

Комплектация защитной конструкции

Навес устанавливается для разных целей. Его основное предназначение – защита от атмосферных осадков и опадания листвы. Такие конструкции используются в качестве крыш для автомобилей, над въездами в гараж, для защиты бассейна, над аллеями и дорожками, торговых прилавков. Даже когда в доме или на участке есть капитальный гараж, такое сооружение не будет лишним.

Пример навеса на металлическом каркасе

Каркас навесов чаще всего изготавливается из металлической профильной трубы.В нашей компании «Забор-Стиль» вы можете заказать металлические навесы из каталога, выбрав необходимые размеры каркаса и тип кровли. Также наши специалисты изготовят любую конструкцию из профильной трубы по вашему проекту.

Почему для каркаса выбран металлопрокат?

Преимущества металлической конструкции очевидны.

По сравнению с деревянной рамой металлическая основа долговечна и прочна. Для изготовления металлических навесов используем трубу сечением 80*80 мм для столбов и верхней обвязки, для арок, продольных опор, поперечных решеток — профиль меньшего сечения, обычно размером 40*20 мм. Изделия этого раздела лучше поддаются изгибу.

Благодаря тому, что профильная труба внутри полая, вес всей конструкции небольшой.

Металлопрокат хорошо поддается резке, его можно гнуть под любым углом и гнуть дугой. Форма крыши может быть самой разнообразной: плоской, угловой, арочной.

Установка конструкции не требует капитального монолитного фундамента.При правильно распределенной нагрузке конструкция может поддерживаться только с одной стороны стоек.

Металлический каркас устойчив к механическим повреждениям и перепадам температур.

Металлическая конструкция огнестойкая.

Еще одним преимуществом металлического каркаса является эстетичный внешний вид. На заводских трубах не видно сварного шва, все сгибы аккуратные. Единственный недостаток – подверженность коррозии, которая устраняется покрытием изделия антикоррозийными составами и нанесением на готовую конструкцию декоративного сурика, подходящего по цвету к кровле.

Выбор типа навеса

Форма крыши может быть самой разнообразной. Компания «Забор-Стиль» производит модели со следующими профилями крыши:

классический двускатный;

односкатные прямые;

дугообразные удлиненные;

односкатный с зигзагообразной обрешеткой;

односкатные арочные;

односкатный арочный с продольными опорами.

Не менее важно, чтобы каркас соответствовал цвету выбранной крыши. После того, как выбран проект и проведены все сварочные работы, производится покраска конструкции.

Монтаж конструкции

Конструкция должна быть прочной и надежной. Недостаточно точно все рассчитать при проектировании каркаса; необходимо очень тщательно подготовить площадку и произвести установку. Все работы, включая монтаж, можно заказать в компании Zabor-Style.Нет лучшего основания для всей конструкции, чем бетонная подушка. Когда основание подготовлено, устанавливаются опорные столбы. Для прочности их заливают бетонным раствором. Когда бетонная смесь полностью застыла, устанавливается верхняя обвязка и все элементы каркаса крыши. После покраски монтируется крыша. Наиболее эстетично выглядит металлический навес с крышей из поликарбоната.

Примеры навесов из монолитного поликарбоната

Примеры навесов из поликарбоната

Ваша машина до сих пор мерзнет в собачий мороз, ржавеет и покрывается коркой льда при наступлении морозов? Тогда мы идем к вам! Сейчас мы рассмотрим, как сделать металлический навес для своего автомобиля и защитить его от воздействия осадков, ультрафиолета, веток и всего, что только может упасть с неба.

Это дорого? На материалы уйдет всего пара тысяч рублей, зато в результате вы получите аккуратный навес на металлическом каркасе, который прослужит десятилетия и при необходимости его можно будет легко демонтировать и перевезти по двору. Предлагаем вашему вниманию пошаговую инструкцию, с помощью которой вы сможете самостоятельно соорудить навес быстро и достаточно успешно, даже не обладая специальными навыками строительства.

Подготовительные работы к монтажу односкатного металлического навеса

Мы могли бы рассмотреть и двускатные конструкции, но цель данной конкретной статьи сделать предельно практичный, простой и дешевый навес с металлическим каркасом, поэтому мы выбрали двускатная конструкция.Сделать это в 2 раза быстрее, так как нет необходимости в гнутых фермах, стыковка кровельного материала в центре и материалов пойдет на 30% меньше. Рассмотрим все инструкции пошагово и начнем с подготовительных работ.

ШАГ 1 : выбрать место для навеса … Строить можно везде, где есть место, но лучше выбрать небольшой холм во дворе и место с неглубокой глиняной подушкой , чтобы вода после дождя не скапливалась под навесом, а на установку бетона под опоры можно было потратить минимум денег.Любителям фэн-шуй здесь не рады, так как главное здесь – практичность.

ШАГ 2: выбор материалов. Мы уже выбрали его. Наши опоры будут из металлического квадрата 40х40 мм, его мы подобрали с учетом нагрузки конструкции и возможной ветровой нагрузки 4%, также не забыли про осадки для суровой климатической зоны. Опоры рассчитаны на металлический навес с уклоном 15-20% и размерами 4х4 метра. Крышу можно сделать из поликарбоната, но мы предпочли металлический лист, так как он недорогой и с ним легко работать.

ШАГ 3: очистка области . Для автомобиля мы будем использовать бетонный пол, поэтому площадь нужно распланировать и снять около 10 см грунта для шлакообразования и устройства стяжки толщиной не менее 5 см. Это много, вполне достаточно для увесистого внедорожника (в пределах разумного до 2500 кг). Если вы хотите в будущем купить хаммер или трактор, то глубина вашей стяжки будет не менее 12 сантиметров.

ШАГ 4: подсчет коммуникаций . Да, вы не слышали, вокруг навеса больше коммуникаций будет.Зачем? Это просто. Во-первых, его не смоет вода, он не будет затекать под навес, а во-вторых, он просто круто выглядит и стоит недорого. Это будут отливы в грунте и дренажные системы. Кроме того, в сарай необходимо подвести электричество на случай пожара (вдруг негде будет пожарить шашлык или надо прогреть машину) и вывести выводы проводов из-под стяжки или по всей длине поддерживает в будущем.

Металлические навесы могут быть разных размеров, можно сделать просто для машины, а можно сделать стоянку на 3-4 места (вдруг в гости приедет свекровь или бывшие одноклассники), лучше продумать это заранее, так как расширение будет проблематичным.Как минимум, фундамент и опоры нужно заливать сразу по размерам выбранного вами навеса и начинать изготовление после расчетов. Похоже, это все. Теперь мы подготовили площадку, морально собрались и приняли на смелость — можно идти строить.

Устанавливаем металлические столбы для навеса и обрешетки

Сложнее всего сделать каркас, так как установить крышу и декорировать уже проще простого и с этим справится даже ребенок.Но каркас нужно делать аккуратно, не лениться пользоваться уровнем и чаще проверять правильность работы. Если установить опоры или стяжку неровно, то починить, конечно, можно будет, но на это уйдет много времени и сил, ведь переделывать почти все полностью. Рассмотрим, как состряпать металлический навес своими руками по ГОСТу в подробной инструкции.

ШАГ 1: установка опор . Существует около десятков различных способов установки опор, но мы не будем забивать себе голову нижними обвязками, просто делаем буром или лопатой углубление в земле сантиметров на 40-50, в центр помещаем металлический профиль и заливаем его бетоном — опора готова.Здесь важно установить опоры вертикально, измерить все уровнем, чтобы они находились в одной плоскости. Делаем бетонный раствор 1:3.

ЭТАП 2: верхняя обвязка. А вот вверху необходимо привязать опоры, так как их высота будет 270 сантиметров над землей и 240 см соответственно, с другой стороны, где будет уклон (мы выбрали именно такую высоту), они могут немного отклоняться. Поэтому вверху по периметру необходимо приварить металлическую профилированную трубу, длина которой будет равна длине одной стороны (для шаблона мы взяли размер навеса 4х4 метра).

ЭТАП 3: обрешетка. Так как металлические навесы с односкатной крышей не требуют гнутых элементов и стыков посередине, сделать обрешетку проще простого. Между сторонами навеса высотой 270 и 240 см необходимо вварить металлическую трубу через каждые 60 сантиметров, чтобы образовался уклон. У нас получится около 20% уклона, даже чуть меньше — этого вполне достаточно, чтобы металлический каркас навеса успешно справился с любым количеством осадков.

Теперь осталось прикрутить кровельный материал. Каркас обойдется всего в 3500 рублей, еще можно сэкономить, установив перемычки через каждые 80 сантиметров, вместо 60 см, как это сделали мы, но лучше иметь запас прочности, облегчить конструкцию можно только при наличии навеса в уютное место во дворе и не подверженное сильным ветрам.

Выбор и крепление крыши к металлическому навесу

Как мы уже говорили ранее, можно облегчить конструкцию и прикрепить к крыше поликарбонат, но это будет не очень рационально с точки зрения экономии.Лучше всего сделать односкатный металлический навес из профнастила. К тому же его не нужно гнуть, выравнивать, ставить хитрые шайбы и не страшно его немного перетянуть. Установить его проще пареной репы, рассмотрим пошаговую инструкцию:

ШАГ 1: сверление отверстий . Необходимо поднять металлический лист и проделать в нем отверстия на уровне металлической балки, соединяющей стороны навеса. Сделать это можно просто: положите лист на балку, отметьте снизу маркером, где нужно сделать отверстия, снимите и просверлите их.Отверстия через каждые 35 сантиметров.

ЭТАП 2: расширение металлического навеса . Отверстия можно сделать как заранее в отмеченных местах, так и когда лист уже приложен к каркасу и через отверстие на профнастиле просверлена перемычка. Необходимо использовать специальные винты с пломбировочными колпачками, чтобы места свинчивания не ржавели. Для работы можно использовать пластиковые шайбы, это удобно и дешево.

ЭТАП 3: обработка защитными материалами. Лучше использовать глубокие пропитки для металла и лаки, чтобы наша работа простояла долгие годы. Металлические навесы для дачи при использовании лака служат как минимум в 2 раза дольше, так как даже высокая кислотность осадков не вызывает коррозионных процессов.

Мы рассмотрели, как сделать металлический навес без помощи специализированной бригады, но также предлагаем посмотреть видео, как правильно прикрутить профнастил к металлическому каркасу, чтобы не ошибиться:

Если у вас есть дом за городом или вы проживаете в частном доме в черте города, то вопрос создания навеса для вас будет актуален.Эти сооружения используются как для отдыха, так и для хозяйственных нужд. Участок невозможно представить сегодня без навеса, который стал законным элементом дизайна. Возведение такой конструкции не сопровождается сложностями. Металлические навесы современные хозяева возводят на территории самостоятельно.

Выбор места для строительства

Перед установкой металлического навеса следует подумать о том, где на участке он будет располагаться. Специалисты советуют отдавать предпочтение участкам, для которых характерны неглубокие глинистые отложения.Это позволяет сэкономить на бетоне. Также необходимо учитывать уклон почвы, чтобы конструкция не оказалась в том месте, где собирается вода со всего участка. Это будет неудобно, а материалы будут портиться и портиться. Лучше всего предпочесть возвышенность или ровную местность с возможностью стока воды.

Выбор материала

Перед созданием металлического навеса следует подумать, какой материал выбрать. Важно определить стоимость будущей конструкции.Если в работе планируется использовать металлический профиль для кровли или окрашенный порошковой краской, то в итоге выйдет солидная стоимость.

Вы можете приобрести обычный металл и обработать его антикоррозийной защитой, сэкономив до 30%. Размер квадратных труб для стоек следует определять с учетом осадочной нагрузки на квадратный метр. К этому значению следует добавить фактор воздействия ветра, который составляет около 4% для умеренного климатического пояса.

Если параметры навеса 4х4 м, а уклон скатов не превышает 45°, то можно приготовить квадратную металлическую трубу со стороной 40 мм.Перед возведением металлического навеса необходимо также определить расстояние между опорами. Чем он больше, тем внушительнее должна быть их толщина.

Расчет площади и прокладка коммуникаций

Можно забетонировать место, где будет располагаться навес. Поэтому с территории следует снять слой грунта, заглубив его на 10 см. На дно ямы насыпается песок на половину высоты стен, а затем немного щебня.Для бетонной стяжки оставляют около 5 см в высоту. Этого будет достаточно, если вы владеете автомобилем массой до 1800 кг.

Если в сарае есть увесистые предметы, то толщину стяжки необходимо увеличить до 12 см. При уборке территории необходимо удалять крупные камни и корни растений. Перед возведением металлического навеса следует подумать об особенностях его эксплуатации. Необходимо обеспечить наличие отливов в грунте, а также определить их расположение, а также другие части.

В некоторых районах необходимо обеспечить доступность электросети, газификации и водоснабжения. Все будет зависеть от того, для каких целей возводится сарай. Теперь, когда уже есть общий план развития, можно приступать к работе. Подготовить материалы можно по следующему примеру: профильная труба сечением 40х20 мм и 80х80 мм, что актуально для конструкции, параметры которой будут 5х5х2, м.

Установка стоек и обрешетки

Изготовление навеса на следующем этапе предусматривает установку опор.Для этого следует доделать несущую конструкцию, этот процесс самый важный, ведь от него зависит долговечность конструкции. В земле делаются 30-сантиметровые ямы, которые предназначены для бетонирования металлических стоек. Далее внутри устанавливается опора, чтобы на дно ямы не насыпалась земля.

Как только появится возможность залить 50% раствор, необходимо взять отвес и проверить положение стоек. Такую же операцию проводят с остальными опорами, затем их следует выровнять по высоте.Навес изготавливается по определенному алгоритму. На следующем этапе предусматривается выполнение обвязки, которая будет располагаться сверху. Этот способ строительства является традиционным, но можно применить и собственную технологию. Например, приварить обвязку крест-накрест с помощью инверторной сварки. К тому же обвязка может быть двойной, она будет располагаться не только сверху, но и снизу.

Если вы строите односкатный сарай, то через каждые 80 см устанавливаются металлические балки, на которые прикручивается профилированный металлический лист.Когда дело доходит до двускатной крыши, все будет немного сложнее. Для этого следует выполнить конек и прямой пучок. Под первым должно быть армирование до прямого бруса. Однако этого будет недостаточно.

Самый сложный вариант — двойная арка. Лучше в этом случае приобрести готовые гнутые элементы, между арочными квадратами будут арматуры с шагом 50 см. Если вы делаете своими руками металлический навес, ширина которого превышает 4 м, то вы также нуждаются в прямом подкреплении.Описанные конструкции, изготовленные самостоятельно, стоят около 7000 рублей. Процесс установки займет один день, а справиться с работой сможет только один человек, для этого ему потребуются навыки работы со сварочным аппаратом и шлифовальным инструментом.

Изготовление кровли

Одним из важных моментов является выполнение кровли, ведь от ее качества будет зависеть внешний вид конструкции. Крепление будет производиться болтами. Чтобы крыша не протекала, а материал на ней не покрывался ржавчиной, лучше использовать резиновые или пластиковые шайбы, которые надеваются на колпак и могут защитить отверстия от влаги.

В листах необходимо просверлить отверстия с помощью электродрели и сверла на 8 мм. Этого будет достаточно для фиксации профлиста. Теперь можно приступить к сверлению рейки. Для этого к нему прикладывается любой лист, и намечается место будущего отверстия. Проделать эту работу можно при прикручивании настила.

Каждый лист придется выпиливать отдельно и просверливать в подготовленное отверстие. Когда делается металлический навес, на следующем этапе можно использовать к ним болты М8 и гайки.Чтобы они не раскрутились, лучше поставить вторую гайку и стянуть их между собой. Используйте пластиковые шайбы при работе на стыках между металлическими элементами.

Навес дома из металлопрофиля

Выполняя навес из металлопрофиля, который будет примыкать к дому, его следует дополнить столбами, установленными на расстоянии 2 м друг от друга. Опорные колонны должны быть размещены рядом с основным зданием для поддержки конструкции. Если это невозможно, и привязать навес к дому таким способом нельзя, к несущей стене необходимо прикрепить поперечный брус, который будет служить опорой для фермы.В этом случае следует использовать длинные анкеры. Такой подход позволит максимально равномерно распределить нагрузку по всей несущей стене.

Методика работ

При выполнении таких металлических навесов для дачи следует помнить, что основная нагрузка от порывов ветра и осадков будет приходиться на стропильную систему. По этой причине необходимо произвести правильный расчет ферм, определившись с толщиной профиля. Недопустимо использование в работе профиля с трещинами, что особенно актуально для изготовления узлов и несущих элементов.

По ГОСТ торец опорных ребер должен иметь шероховатость. При изготовлении нижнего пояса фермы следует использовать сталь без внутренних расслоений. Категорически запрещается наличие в материале крупных шлаковых включений. Соединения должны выполняться механической сваркой с использованием углекислого газа или смеси углерода и аргона. При проведении металлических навесов к дому следует помнить, что стропила крепятся к вертикальным опорам и стропильным частям, и нужно запастись 5 классом.8 болтов.

Стоимость сборных навесов

Сборные металлические навесы могут иметь разную стоимость. Например, односкатная или двускатная конструкция обойдется потребителю в 2600 рублей. за квадратный метр. Если речь идет о настенном навесе, который еще называют козырьком, то за него придется заплатить 3300 рублей. за квадратный метр. Эта стоимость актуальна, если вы заказываете конструкцию, площадь которой варьируется от 30 до 90 м 2 .

Заключение

Если вы не хотите тратиться на приобретение готового навеса, то работы по его изготовлению вы можете выполнить самостоятельно. Для этого нужно подготовить весь имеющийся материал и состав, которым вы будете покрывать конструкцию в конце работы. Это продлит срок службы системы. На этом этапе поможет глубокая пропитка металла и покрытие автомобильной краской. Это дает гарантию на 5 лет, в течение которых цвет не потускнеет, а сама краска не облезет под воздействием ультрафиолета.

Для некоторых навесов требуется металлический настил и деревянные опоры. Последние в этом случае защищают битумом или оборачивают рулонной гидроизоляцией. Некоторые домашние умельцы обжигают ту часть опор, которая будет располагаться под землей. Это позволяет продлить срок службы отдельных деталей и всей конструкции. Дерево иногда красят. А сам металл лучше не резать болгаркой.

Гибка профильной трубы для навеса. Навес из трубы своими руками

Конструкция навеса из профильной трубы различного сечения в сочетании с профнастилом или сотовым поликарбонатом является наиболее популярным материалом для устройства карнизов, навесов, навесов различного характера и назначения. Навес из профильной трубы возводится над: верандой или террасой, беседкой, крыльцом, детской площадкой и автостоянкой. В этом случае главное правильно подобрать сечение, толщину стенки, определиться с типом крепления и рассчитать размеры конструкции.

Преимущества профильной трубы для строительства навесов

К маркизам предъявляются особые требования. Они должны выдерживать значительные ветровые и снеговые нагрузки в зависимости от региона, выглядеть презентабельно, подчеркивать общий стиль дома, надежно защищать пространство от осадков.И профильная труба – это материал, способный удовлетворить всем этим требованиям.

Среди преимуществ выделим:

Наличие многих размеров и форм секций. Оптимальный вариант как для летних качелей, так и для хозяйственной постройки;
правильная геометрическая форма (квадрат, прямоугольник), наличие ребер жесткости, дополнительная термообработка обеспечивают долгие годы эксплуатации без деформации и замены;
хорошие прочностные характеристики. Профильную трубу можно согнуть, придав нужную форму.Качество от этого не страдает;
соединение отдельных элементов осуществляется как сваркой, так и болтами, анкерами;
рама может быть как стационарной, так и разборной. В последнем случае нужно позаботиться о разборных креплениях, тонких, но прочных опорах, местах установки.

Обязательные пункты

Перед началом строительства навеса необходимо определиться со следующими моментами:

размещение.Учитывайте последующее использование, размер участка, стороны света, наличие уклонов. Не рекомендуется обустраиваться в углублении. Либо сначала придется обустроить дренажную систему.

Если речь идет о зоне отдыха, выбирайте солнечные или, наоборот, тенистые участки подальше от глаз соседей. лучше делать поближе к дому, а бытовую — на заднем дворе;

стационарные или временные. В первом случае возводится фундамент или стационарная площадка с асфальтобетонным покрытием. Можно выложить брусчаткой или плиткой. Во втором варианте достаточно ровного пространства и конструкции, устойчивой к ветру. Важно понимать, что чем выше конструкция, тем больше вероятность опрокидывания при порывах ветра;
. В самом простом варианте он устроен, примыкает к дому и предназначен для автомобиля, хранения хозяйственных принадлежностей. Более сложные формы: с двумя и более скатами, в виде купола, арки и т. д. используются для зон отдыха, веранд, террас.При их выборе подумайте, как рассчитать конструкцию, можно ли согнуть трубы так, как нужно, как рассчитать нагрузку и т. д.

Важно сопоставить задачу, возложенную на козырек, и его форму. Для автомобиля подойдет простая односкатная или двускатная крыша. Купол или арку придется делать очень большими, что приведет к потере устойчивости. А для небольшого козырька над крыльцом выбирается более причудливый вариант формы.

Этапы строительства

Любая стройка включает в себя определенные этапы. И навес из профильной трубы своими руками не исключение. Не пренебрегайте ни одним из них, чтобы потом не столкнуться с необходимостью переделки или полной замены.

Разработка эскиза или чертежа

Эскиз, чертеж, проект создается в обязательном порядке по следующим причинам:

можно посмотреть как конструкция будет выглядеть по окончанию работы;
расчет материала. Тогда вам не придется срочно покупать метр-два профильных труб или думать, что делать с излишками;
расчет нагрузки на фундамент, определение размеров, количество опор.

При разработке чертежа учитывать оптимальный угол наклона (речь идет о односкатном или двухскатном козырьке), соответствующий нормативным документам:

22-30 градусов — оптимальный уклон для северных регионов, районов с большим количеством снега зимой. Конструкция не «сложится» после первого же снегопада, и вам не придется ежеминутно убирать ее от лишнего груза. Использовать в качестве перекрытия асбестовые листы, металлочерепицу, сотовый поликарбонат;
15-22 градуса. Угол такого размера лучше всего выбирать для районов с сильными постоянными или периодическими ветрами. Максимальная ширина пролета составляет 20 метров. Крыша из волнистого металлочерепицы, металлочерепицы, профлиста;
до 15 градусов. При таком угле наклона маленькие обустраивают веранду. В качестве перекрытия используется профнастил или сотовый поликарбонат.

Начертить чертеж или эскиз в определенном масштабе, чтобы иметь возможность рассчитать необходимое количество материала. Предварительно просмотрите информацию в интернете и обычных магазинах стройматериалов, складах металла и узнайте, в каких объемах и как продается профильная труба: тоннами или метрами.В первом случае необходимо с помощью специальных таблиц перевести полученный метраж в тонны и килограммы.

При покупке делайте запас 5-10%. Всегда есть риск приобрести одну-две бракованные трубы за партию. Кроме того, если у вас нет опыта такой работы, вы можете что-то испортить на первых этапах.

Подготовка места

Площадка под навесом должна быть идеально ровной. Это поможет избежать перекосов, и впоследствии вам не придется ходить по кочкам и бороздкам.

Траву, любую растительность, если вы не планируете использовать геосетку, необходимо удалить. Одного одуванчика достаточно, чтобы расколоть асфальт за год-два. Коммуникации, кабельные системы, водопровод, канализация не должны проходить под отведенной территорией. В случае поломки, аварии навес придется демонтировать, снять крышку и провести все работы заново.

Если грунтовые воды на участке достаточно высоки, заранее проложите дренажную систему (специальные трубы на глубине 60-70 см).На участке не будет скапливаться вода, не будет луж.

По периметру предполагаемого навеса в местах расположения опор устанавливаются

колышка. Если планируется не просто выровнять территорию, а заасфальтировать, залить бетоном или плиткой, грунт снимается на глубину 30 см. На дно насыпают песок и тщательно утрамбовывают. Далее идет слой щебня. Под плитку снова насыпают песок, тщательно разравнивают. Затем установите финишное покрытие.

Установка опор

Для опор навеса выбирайте профтрубу диаметром не менее 80 мм.Меньше не рекомендуется из-за большой нагрузки. В местах установки колышков бурят скважины глубиной 80-90 см. Дно засыпается песком и утрамбовывается. Далее делается подушка из щебня, на которую уже ставятся стойки для навеса.

В процессе работы следите за тем, чтобы не было отклонений от вертикали … В противном случае конструкция будет выглядеть неаккуратно. Оптимальное расстояние между опорами – не более 1,5 метра. Ориентироваться лучше на ширину кровельного материала.Для надежности к низу каждой трубы приваривается круглая или квадратная пластина . Она предотвратит впоследствии «выталкивание» грунтом опоры из земли и обеспечит дополнительное сцепление с бетоном.

Оставить опоры навеса, заполненные песчано-цементной смесью, на несколько дней, чтобы фундамент набрал прочность. За это время подготовьте каркас.

Подготовка рамы

Вырежьте заготовки по чертежу. На первом этапе боковые фермы соединяются в единую конструкцию, к которой уже приварены передние перемычки.Далее монтируются диагональные сетки, если они предусмотрены проектом. Все детали покрыты антикоррозийными составами, окрашены в выбранный цвет.

С помощью крана или лебедки готовый металлический каркас поднимают вверх и фиксируют на стойках. Лучший вариант крепления – сварка. Если лакокрасочное покрытие было повреждено при установке, аккуратно закрасьте царапины.

При отсутствии сварочного аппарата, достаточного опыта работы с ним, соединить отдельные детали с помощью сквозных болтов.Важно: длина болта превышает диаметр профильной трубы. Не менее важно: наличие болтов, дополнительных кронштейнов увеличивает вес конструкции, делая ее менее надежной.

Максимально аккуратно просверлите отверстия для крепежа. Все стыки дополнительно обрабатываются антикоррозийными составами, так как значительно повышается риск появления ржавчины.

Еще одним вариантом крепления является крабовая система. Но для небольших навесов допустимо, если диаметр профильной трубы меньше 25 мм.Главный недостаток хомутов в том, что они не позволяют создавать фигурные решетки. Все части должны сходиться под углом 90 градусов. Крабовые системы также применимы для каркаса из пластиковых труб.

Выбор материала для кровли

При выборе материала для изготовления кровли ориентируйтесь на свои предпочтения, общее архитектурное решение здания, задачи козырька. Расскажем о свойствах каждого материала, преимуществах и недостатках:

шифер.Не требует большого опыта работы. Не отличается разнообразием цветов и много весит;
профнастил. Цветовая гамма достаточно обширна. Недостатком является высокая цена. Больше подходит для навеса над автостоянкой или надворной постройкой;
. Отличается хорошими эстетическими качествами, сохраняет цвет и внешний вид на долгие годы. Хорошо пропускает солнечные лучи, за счет чего создается легкий парниковый эффект. Машину под таким козырьком лучше не оставлять.

Сделать навес из профильной трубы своими руками несложно. Главное составить грамотный чертеж, измерить все размеры и строго ему следовать. Если у вас нет опыта работы со сварочным аппаратом, обратитесь к специалисту.

Для владельцев частных домов или просто загородных участков тема возведения навесов была и остается актуальной всегда.

Для решения этого вопроса можно нанять группу строителей, но установка проста в инструкции.

Нет более подходящего материала для такой конструкции, чем металлические профильные трубы. Благодаря этому каждый легко сможет собрать навес из профильной трубы своими руками.

О материале и его достоинствах

Прочностные характеристики сохранены на высоком уровне, за счет сохранения правильных форм с точки зрения геометрии. Роль естественных ребер жесткости играют гладкие стенки с противоположных сторон. Вот так строятся все сараи из профильной трубы своими руками, фото которых есть на нашем сайте.
Профиль может быть прямым или изогнутым.
Технология производства профильных труб намного доступнее по сравнению с цельнокатаными аналогами. Поэтому его стоимость намного ниже, чем у других его разновидностей.
Рама сохраняет высокую устойчивость, но при этом имеет относительно небольшой вес. Это связано с тем, что формы собираются на основе полого материала.
Не проблема использовать сварочный аппарат и болты для соединения форм друг с другом одновременно перпендикулярно и параллельно.
Рама относится к стационарной или разборной группе.
2 миллиметра не превышает толщину стенок изделий, которые используются для монтажа. Благодаря этому кровельный материал крепится к самой конструкции, с минимумом инструментов.

Выпускается несколько видов профильных труб: неокрашенные, с оцинкованным покрытием от коррозии, со специальным напылением. Экономия может доходить до 30 процентов, если взять чистый кусок, а затем покрасить его самостоятельно.

В данной статье представлены фото и видео уроки, а так же чертежи каркаса навесов. Если вы все изучите, то сможете легко построить это сооружение своими руками в кратчайшие сроки.

Подготовительные работы

Сначала следует определиться с местом, где будет стоять навес, если есть возможность выбора из нескольких способов строительства. Лучшее решение – относительно ровная поверхность, или возвышенность.

В этом случае не будет проблем с устройством дренажа.Вся вода будет собираться в низинах. Из-за чего возникают дополнительные расходы, связанные с обустройством канализации.

Важно начать с предварительного чертежа самого навеса. Необходимо учитывать не только расположение частей конструкции, но и сечение, которым поставляются трубы.

Сечения 60 на 60 миллиметров, например, будет достаточно только при соблюдении определенных условий.

Ширина 3-4 метра.
Если длина не превышает 4-6 метров.

Необходимо брать сечение 80 на 80 миллиметров, если размеры каркаса превышают указанные выше параметры. Чертеж навеса из профильной трубы облегчает работу строителей.

Что нужно сделать дальше?

От профиля 40 на 25 обвязка сверху своими руками. На нем затем производится установка ферм, связанных с шестиметровым навесом.

В зависимости от того, как часто в регионе выпадают осадки, необходимо выбирать трубу не только для арок, но и для форм в поперечной плоскости.

30 на 30 миллиметров — этого сечения достаточно для создания дворовых навесов небольшой площади.

Сечение труб придется увеличить, если сами пролеты больше. Это удорожает работу.

Садовый бур диаметром до 30 сантиметров позволит без труда создать шурфы, которые также необходимо сделать для установки каркаса (ниже в статье есть чертежи каркаса навеса).

Достаточно глубины 60 сантиметров.Утрамбовать дно в ямах нужно как следует, когда все отверстия будут готовы. В противном случае столбцы сжимаются.

Подошвы из гравия или песка толщиной до 50 мм утрамбовываются и засыпаются перед началом монтажа.

Вы можете выполнить работу в одиночку, но велика вероятность ошибки. Поэтому лучше привлечь помощников. После того, как бетон схватится, возможности для коррекции не будет.

Бетон заливается до уровня начала самого котлована.Для полов можно сделать бетонную стяжку, либо покрыть поверхность тротуарной плиткой.

Какие еще этапы входят в работу?

Создание небольшой ямы обязательно, независимо от используемых материалов. Для этого нужно снять грунт на глубину 100-150 мм.

Вертикально установить одну из сторон сечения балки, большую. А сторона с меньшими параметрами становится базовой.

Размер профиля подбирается заказчиком самостоятельно, либо можно пригласить для этого специалиста.Главное, продумать, какую предполагаемую нагрузку будет испытывать конструкция.

Он, в свою очередь, определяет вес кровельного покрытия, длину и шаг прогонов, климатическую зону и т. д.

Посмотреть видео

Если использовать не сплошной прогон, а сварную балку, то высота профиля уменьшается. Важно, чтобы этот дизайн не был слишком сложным. Достаточно будет профиля высотой 6 сантиметров.

Приведенные примеры соответствуют небольшой нагрузке на каркас здания, где за основу были взяты минимальные пролеты. Расчеты будут отличаться для больших или меньших размеров. Поэтому необходим индивидуальный подход при строительстве навесов своими руками из профильной трубы.

Смотрите чертежи и выбирайте подходящий для вас вариант. А фото и видео контент поможет сделать правильный выбор.

Тема строительства навеса всегда актуальна для владельцев частных домовладений, дач, гаражных построек.Наиболее подходящим материалом для них являются изделия из профильной трубы. Монтаж такой конструкции прост и соорудить ее можно самостоятельно.

Навес из профильной трубы, возведенный во дворе или на приусадебном участке, выглядит современно и способен придать придомовой территории оригинальность. Такие конструкции должны обладать необходимой прочностью и жесткостью, чтобы выдерживать различные виды нагрузок. Перед началом установки необходимо выполнить ряд действий.

Подготовка к возведению конструкции

Прежде чем приступить к монтажным работам, необходимо:

расчет ожидаемых нагрузок — при необходимости;
составить подробные чертежи каркаса навеса из профильной трубы – на них также должны быть указаны размеры;
подготовить набор инструментов;
выбрать и купить строительные материалы.

Несколько вариантов навесов можно возвести самостоятельно из профильных изделий, а именно:

арочный;
односкатный;
фронтон.

Примерный расчет навеса из профильной трубы

Для определения степени вероятных нагрузок используются ветровая и снеговая карты конкретной местности, где земельный участок . На основании вышеприведенных данных выполняются чертежи навеса из профильной трубы своими руками.

Помимо того, что их можно нарисовать собственноручно, существуют специальные компьютерные программы.Для достижения максимальной точности при проведении расчетов желательно в это время находиться в том месте, где будет располагаться конструкция.

Элементы навеса из фасонных изделий

В конструкции есть несколько основных элементов, в том числе:

стойки;
ипотечных кредитов;
;
арок;
;
крыша;
другие – это могут быть, например, освещение и водосточная система.

Квадратная трубка
идеально подходит для сопряжения деталей рамы под углом 90 градусов. Такой тип сечения обеспечивает одинаковую степень жесткости в обоих направлениях – продольном и поперечном.

Характеристики профильных трубных изделий

Чтобы возвести каркас навеса из профильной трубы, и произвести все необходимые расчеты, следует определиться с характеристиками изготавливаемых трубных изделий. Для изделий с квадратным сечением необходимые значения приведены в специальных таблицах.

Расчет значений стоек навеса

Следует иметь в виду, что вертикально направленная нагрузка, оказываемая на стойку перекрытием навеса, незначительна и поэтому тонкая труба выдержит ее без малейшей деформации. Схема навеса из профильной трубы должна содержать точные размеры каждого элемента. Довольно часто каркас для гаража из профильной трубы изготавливают по такой же методике.

Фермы как элементы каркаса

Фермы могут иметь следующую форму:

треугольный;
арочный;
прямоугольный;
сломан;
трапециевидный.

Возведение конструкции

Монтажные работы выполняются поэтапно:

Перед тем, как сделать навес из труб, сначала подготовьте фундамент.
Затем измерьте и отрежьте материалы, указанные на чертеже.
Фермы сделаны.
Боковые стенки собираются на конструкции.
Соединение стропильных ферм и сборных секций.
Проверяют правильность сборки элементов при помощи уровня и рулетки.
Установите и надежно закрепите раму на заранее подготовленном участке.
Металлические поверхности обработаны защитными составами.
Подготавливают материалы для обустройства кровли, устанавливают их и крепят.
Отрежьте излишки кровли.
Наводят порядок на прилегающей территории.

При выполнении работ необходимо контролировать соответствие размеров конструкции чертежной документации и вертикальное расположение элементов на всех этапах возведения навеса. Листы материалов для облицовки следует резать с небольшим запасом, что позволит исправить ошибки, допущенные при замерах.

Выбор материалов и подготовка инструментов

Конструкция собирается одним из следующих способов:

Сварка … Но для этого необходимо не только иметь в наличии сварочный аппарат с электродами, но и знать, как правильно сварить навес из профильной трубы.Без навыков такая работа невозможна.
Использование резьбовых соединений … Для этого требуются металлические уголки и монтажные болты.
Использование специальных зажимов .

Сегодня фермы из профильной трубы по праву считаются идеальным решением для строительства гаража, жилого дома и хозяйственных построек.Прочные и долговечные, эти конструкции недороги, их можно быстро построить, и с ними может справиться любой, кто немного разбирается в математике и имеет навыки резки и сварки.

А как правильно подобрать профиль, рассчитать ферму, сделать в ней перемычки и установить, мы вам сейчас подробно расскажем. Для этого мы подготовили для вас подробные мастер-классы по изготовлению таких ферм, видеоуроки и ценные советы от наших специалистов!

Так что же такое ферма? Это конструкция, которая связывает опоры в единое целое. Другими словами, ферма относится к простым архитектурным конструкциям, среди ценных достоинств которых выделим следующие: высокая прочность, отличные эксплуатационные характеристики, невысокая стоимость и хорошая устойчивость к деформациям и внешним нагрузкам.

Благодаря тому, что такие фермы обладают высокой несущей способностью, их укладывают под любые кровельные материалы, вне зависимости от их веса.

Использование в строительстве металлических ферм из новых или прямоугольных замкнутых профилей считается одним из наиболее рациональных и конструктивных решений.И не зря:

Главный секрет – экономичность за счет рациональной формы профиля и соединения всех элементов решетки.
Еще одним ценным преимуществом профильных труб для изготовления ферм является одинаковая устойчивость в двух плоскостях, замечательная обтекаемость и простота использования.
При всей малой массе такие фермы выдерживают серьезные нагрузки!

Стропильные фермы различаются по форме поясов, типу сечения стержней и видам решетки. А при правильном подходе можно самостоятельно сварить и установить ферму из профильной трубы любой сложности! Даже этот:

Стадия II. Приобретаем качественный профиль

Итак, прежде чем составлять проект будущей фермы, в первую очередь необходимо определиться с такими важными моментами:

контуры, размеры и форма будущей крыши;
для изготовления верхнего и нижнего пояса фермы, а также ее решетки;

Запомните одну простую вещь: каркас из профильной трубы имеет так называемые точки равновесия, которые важно определить для устойчивости всей фермы.И очень важно подобрать для этой нагрузки качественный материал:

Фермы строятся из профильной трубы таких видов сечения: прямоугольного или квадратного. Они доступны с различными размерами и диаметрами поперечного сечения, с различной толщиной стенок:

Мы рекомендуем те, которые продаются специально для малогабаритных зданий: это до 4,5 метров в длину и сечение 40х20х2 мм.
Если вы будете делать фермы длиннее 5 метров, то выбирайте профиль с параметрами 40х40х2 мм.
Для полномасштабного строительства крыши жилого дома вам потребуются профильные трубы со следующими параметрами: 40х60х3 мм.

Устойчивость всей конструкции прямо пропорциональна толщине профиля, поэтому для изготовления ферм не используйте трубы, для которых предназначены только для сварки стоек и рам — здесь другие характеристики. Также обратите внимание на то, каким способом было изготовлено изделие: электросварным, горячедеформированным или холоднодеформированным.

Если вы возьметесь делать такие фермы самостоятельно, то берите заготовки квадратного сечения – работать с ними проще всего. Получите квадратный профиль толщиной от 3 до 5 мм, достаточно прочный и аналогичный по своим характеристикам металлическим прутьям. Но если вы собираетесь делать в хозяйстве только что-то для козырька, то можно отдать предпочтение более бюджетному варианту.

При проектировании обязательно учитывайте снеговые и ветровые нагрузки в вашем регионе. Ведь большое значение при выборе профиля (с точки зрения нагрузки на него) имеет угол наклона ферм:

Более точно спроектировать ферму из профильной трубы можно с помощью онлайн-калькуляторов.

Отметим лишь, что простейшая конструкция фермы из профильной трубы состоит из нескольких вертикальных стоек и горизонтальных уровней, на которых могут крепиться стропила крыши. Вы можете купить такую рамку в готовом виде самостоятельно, даже под заказ в любом городе России.

Этап III. Рассчитываем внутреннее напряжение ферм

Самая важная и ответственная задача – правильно рассчитать ферму из профильной трубы и подобрать необходимый формат внутренней решетки.Для этого нам понадобится калькулятор или что-то похожее на него. ПО, а также некоторые табличные данные СНиПов, которые для этого:

СНиП 2.01.07-85 (воздействие, нагрузка).
СНиП п-23-81 (данные о металлоконструкциях).

Просмотрите эти документы, если это возможно.

Форма крыши и угол наклона

Какая крыша нужна для фермы? Односкатная, двускатная, купольная, арочная или четырехскатная крыша? Самый простой вариант, конечно, сделать стандартный односкатный навес.Но даже достаточно сложные фермы вы также в состоянии просчитать и изготовить самостоятельно:

Стандартная ферма состоит из таких важных элементов, как верхний и нижний пояса, подкосы, раскосы и вспомогательные подкосы, которые еще называют шпренгелями. Внутри ферм есть сеточная система; для соединения труб применяют сварные швы, заклепки, специальные парные материалы и косынки.

А, если вы собираетесь делать крышу сложной формы, то такие фермы станут для нее идеальным вариантом.Очень удобно сделать их по шаблону прямо на земле, а уже потом поднимать вверх.

Чаще всего при строительстве небольшого дачного домика, гаража или бытовки применяют так называемые фермы-полонсо — особая конструкция треугольных ферм, соединенных затяжками, причем нижний пояс здесь выходит приподнятым.

На самом деле в этом случае для увеличения высоты конструкции нижний пояс делают ломаным, и тогда он составляет 0,23 длины марша.Это очень удобно для внутреннего пространства комнаты.

Итак, всего существует три основных варианта изготовления фермы в зависимости от уклона крыши:

от 6 до 15°;
от 15 до 20°;
от 22 до 35°.

Какая разница спросите вы? Например, если угол конструкции небольшой, всего до 15°, то фермы рационально делать трапециевидной формы. И при этом вполне реально уменьшить вес самой конструкции, взяв по высоте от 1/7 до 1/9 от общей длины пролета.

Тех. руководствуйтесь таким правилом: чем меньше вес, тем выше должна быть высота фермы. Но если у нас уже есть сложная геометрическая форма, то нужно выбрать другой тип ферм и решеток.

Типы ферм и формы крыши

Вот пример конкретных ферм для каждого типа кровли (скатной, двускатной, сложной):

Давайте посмотрим на типы ферм:

Треугольные фермы – это классика для изготовления основы для крутых скатов крыш или навесов.Сечение труб для таких ферм необходимо выбирать с учетом веса кровельных материалов, а также эксплуатации самого здания. Треугольные фермы хороши тем, что имеют простые формы, просты в расчете и исполнении. Их ценят за то, что они обеспечивают естественное освещение под крышей. Но отметим и недостатки: это дополнительные профили и длинные стержни в центральных сегментах решетки. А также здесь придется столкнуться с некоторыми трудностями при сварке острых посадочных углов.
Следующий вид полигональные фермы из профильной трубы. Они незаменимы при строительстве больших площадей. Их сварка уже более сложной формы, и поэтому они не предназначены для облегченных конструкций. Но такие фермы отличаются большей экономией металла и прочностью, что особенно хорошо для ангаров с большими пролетами.
Крепкой считается также ферма параллельная поясная . Такая ферма отличается от других тем, что в ней все части повторяющиеся, с одинаковой длиной стержней, поясов и решеток.То есть стыков здесь минимум, а потому проще всего рассчитать и сварить такой из профильной трубы.
Отдельный вид представляет собой односкатную трапециевидную ферму , опирающуюся на колонны. Такая ферма идеальна, когда требуется жесткая фиксация конструкции. Имеет скаты (раскосы) по бокам и отсутствуют длинные бруски верхней обрешетки. Подходит для крыш, где особенно важна надежность.

Вот пример изготовления ферм из профильной трубы как универсального варианта, подходящего для любых садовых построек.Это треугольные фермы, и вы, наверное, видели их много раз:

Треугольная ферма с ригелем тоже довольно проста, и вполне подойдет для строительства беседок и бытовок:

А вот арочные фермы в изготовлении уже значительно сложнее, хотя и имеют ряд своих ценных преимуществ:

Ваша основная задача — отцентрировать металлические элементы фермы от центра тяжести во всех направлениях, проще говоря, минимизировать нагрузку и правильно ее распределить.

Поэтому выбирайте тот тип ферм, который больше подходит для этой цели. Помимо перечисленных выше, также популярны ножничная ферма, асимметричная, П-образная, двухшарнирная, параллельная поясная ферма и чердачная ферма с опорами и без них. А также чердачный вид фермы:

Типы решеток и точечная нагрузка

Вам будет интересно узнать, что определенная конструкция внутренних стропильных решеток выбирается вовсе не из эстетических соображений, а из вполне практических: для формы крыши, геометрии перекрытия и расчета нагрузок .

Вам нужно спроектировать свою ферму таким образом, чтобы все силы были сосредоточены именно в узлах. Тогда в хордах, раскосах и шпренгелях не будет изгибающих моментов — они будут работать только на сжатие и растяжение. И тогда сечение таких элементов сокращается до необходимого минимума, при этом существенно экономится материал. Да и сама ферма ко всему, легко можно сделать навесную.

В противном случае на ферму будет постоянно действовать сила, распределенная по стержням, и помимо полного напряжения появится изгибающий момент.И тут важно правильно рассчитать максимальное значение изгиба для каждого отдельного стержня.

Тогда сечение таких стержней должно быть больше, чем если бы сама ферма была нагружена точечными силами. Подведем итог: фермы, на которые распределенная нагрузка действует равномерно, изготавливаются из коротких элементов с шарнирными узлами.

Посмотрим, в чем преимущество того или иного типа сетки с точки зрения распределения нагрузки:

Треугольная Решетчатая система всегда используется в фермах с параллельными поясами и трапециевидных фермах.Его главное преимущество заключается в том, что он дает наименьшую общую длину решетки.
Диагональ Система подходит для ферм небольшой высоты. Но расход материала на него немалый, ведь здесь весь путь усилия проходит через узлы и стержни решетки. И поэтому при проектировании важно уложить как можно больше стержней, чтобы длинные элементы были растянуты, а стойки сжаты.
Другой вид — ферма решетка.Производится в случае нагрузок верхнего пояса, а также при необходимости уменьшения длины самой решетки. Здесь преимущество заключается в соблюдении оптимального расстояния между элементами всех поперечных конструкций, что, в свою очередь, позволяет сохранить нормальное расстояние между прогонами, что будет практическим моментом для монтажа кровельных элементов. Но создание такой решетки своими руками – довольно трудоемкая задача с дополнительными затратами металла.
Крестообразная решетка позволяет распределить нагрузку на ферму сразу в обе стороны.
Еще один тип решетки — крестовина , где раскосы крепятся непосредственно к стене фермы.
И, наконец, полукосая и ромбическая решетка , самая жесткая из перечисленных. Здесь взаимодействуют сразу две системы брекетов.

Мы подготовили для вас иллюстрацию, на которой мы собрали вместе все виды ферм и их шпалеры:

Вот пример изготовления треугольной фермы:

Изготовление фермы с диагональной решеткой выглядит так:

Нельзя сказать, что один из видов ферм однозначно лучше или хуже другого – каждый из них ценен меньшей материалоемкостью, меньшим весом, несущей способностью и способом крепления.Чертеж отвечает за то, какая схема нагрузки будет действовать на него. А от выбранного типа решетки будет напрямую зависеть вес фермы, внешний вид и трудоемкость ее изготовления.

Отметим еще такой необычный вариант изготовления фермы, когда она сама становится частью или опорой для другой, деревянной:

Стадия IV. Изготавливаем и устанавливаем фермы

Мы дадим вам несколько ценных советов, как самостоятельно сварить такие фермы без особых сложностей прямо на вашем участке:

Вариант первый: вы можете обратиться на завод, и они изготовят на заказ по вашему чертежу все необходимые отдельные элементы, которые вам останется только сварить на месте.
Второй вариант: приобрести готовый профиль. Далее останется только обшить внутреннюю часть ферм досками или фанерой, а между ними при необходимости подложить утеплитель. Но этот способ будет стоить, конечно, дороже.

Например, вот хороший видеоурок, как удлинить трубу сваркой и добиться идеальной геометрии:

Вот еще очень полезное видео как резать трубу под углом 45°:

Итак, теперь мы подошли непосредственно к сборке самих ферм.Следующая пошаговая инструкция поможет вам с этим справиться:

Шаг 1. Сначала подготовьте фермы. Их лучше сварить заранее прямо на земле.
Шаг 2. Установите вертикальные опоры для будущих ферм. Крайне важно, чтобы они были действительно вертикальными, поэтому проверьте их с помощью отвеса.
Шаг 3. Теперь берем продольные трубы и привариваем их к опорным стойкам.
Шаг 4. Поднимите фермы и приварите их к продольным трубам.После этого важно очистить все стыки.
Шаг 5. Покрасьте готовую раму специальной краской, предварительно очистив и обезжирив ее. При этом обратите особое внимание на стыки профильных труб.

С чем еще сталкиваются те, кто делает такие фермы дома? Во-первых, заранее спланируйте опорные столы, на которые вы будете ставить ферму. Далеко не лучший способ бросить его на землю — работать будет очень неудобно.

Поэтому лучше устанавливать небольшие опорные перемычки, которые будут немного шире нижнего и верхнего пояса фермы.Ведь вы будете вручную отмерять и вставлять перемычки между ремнями, и важно, чтобы они не падали на землю.

Следующий важный момент: фермы из профильной трубы имеют большой вес, а потому вам потребуется помощь как минимум еще одного человека. Кроме того, не помешает помощь в такой утомительной и кропотливой работе, как шлифовка металла перед варкой. Также имейте в виду, что пилить фермы нужно будет очень много, на все элементы, а потому советуем либо приобрести, либо соорудить самодельный станок наподобие того, что в нашем мастер-классе.Вот как это работает:

Таким образом, шаг за шагом вы составите чертеж, рассчитаете стропильную решетку, сделаете заготовки и сварите конструкцию уже по месту. Более того, в вашем расходе будут еще и остатки профильных труб, следовательно, вам не нужно будет ничего выбрасывать – все это понадобится для второстепенных частей навеса или ангара!

Этап V. Очищаем и красим готовые фермы

После установки ферм на постоянное место обязательно обработайте их антикоррозийными составами и покрасьте полимерными красками.Для этой цели идеально подходит долговечная и устойчивая к ультрафиолетовому излучению краска:

Вот и все, ферма из профильной трубы готова! Остались только отделочные работы по обшивке ферм изнутри чистовой отделкой и снаружи рубероидом:

Поверьте, сделать металлическую ферму из профильной трубы для вас на самом деле не составит труда. Грамотно составленный чертеж, качественная сварка фермы из профильной трубы и желание сделать все правильно и аккуратно играют огромную роль.

Навесы экономически выгодны и очень просты в изготовлении из металлического профиля или трубы своими руками. В этом случае для устройства опорного каркаса используется профильная труба, из металлопрофиля делают навес и стены конструкции. Для навеса используются различные виды металла: оцинкованный, медь, алюминий, черный металл.

Конструкция навеса обычно несложная. Всем желающим сделать его своими руками, даже если вы очень далеки от строительства.Он состоит из вертикальных стоек, на которые крепятся металлические балки или фермы из труб. По ним сделана обрешетка из дерева , на которую уложена крыша из профнастила.

Маркизы широко используются для покрытия площади частного двора, а также в коммерческой сфере. Их используют для скрытия автостоянок, автобусных остановок, козырьков над подъездами, переходных галерей, летних и зимних хозяйственных построек.

Различные тентовые конструкции

В зависимости от потребностей строят различные навесы из профильной трубы своими руками.Фото тентов можно посмотреть в интернет-каталогах, а именно:

миниконструкции — это небольшие беседки, навесы, навесы для мангалов;
отдельно стоящие навесы металлические из трубы;
пристроенные конструкции навесов из профнастила — веранды, террасы, навесы на стену дома, хозяйственные навесы.

В зависимости от функциональных особенностей строят:

навесы отдельные открытые из профнастила, расположенные на стеллажах и имеющие одну крышу;
здания закрытого типа, имеющие защиту от непогоды не только сверху, но и закрытые со стороны стен, одной или нескольких сторон.

На крыше гаража, беседки, летней кухни, открытого балкона и террасы устраивают навесы открытого типа из металлопрофиля своими руками. Чертежи для таких простых конструкций изготавливают сами или заказывают в специализированных проектных организациях. Такие недорогие и незамысловатые решения позволяют комфортно организовать место для отдыха, работы, хранения или приема небольшой компании.

Навесы закрытого типа изготавливаются из различных материалов…Для стен применяют стекло, пластик, фанеру, профильный металл, оцинковку, стекло, профнастил, сайдинг и другие материалы. Для застекленных закрытых навесов используйте алюминиевые раздвижные системы , которые прочны и прозрачны для обзора. Закрытые постройки обеспечивают защиту от непогоды со всех сторон и позволяют длительное время находиться под навесом.

Преимущества профнастила при изготовлении навесов

Решение сделать навес из металла очень выгодное и практичное решение:

металл не боится перепадов температур, не подвержен растрескиванию на морозе, не меняет форму от действия палящих лучей солнца;
профнастил имеет достаточную прочность, чтобы выдерживать нагрузки бытового использования и определенные технические усилия.

К недостаткам относятся:

высокая теплопроводность, нагрев от высоких температур, что не влияет на сам металл, но может испортить соседние материалы;
если предусмотрены опоры на металлические перила, то их лучше покрыть менее теплопроводным материалом , например, деревом;
Профнастил страдает от влаги, что проявляется ржавчиной на поверхности, этот недостаток устраняется с помощью антикоррозийных пропиток.

Профиль металлический для навесов

Для изготовления опор берут круглые трубы диаметром до 100 мм или профильный прокат с кромкой не менее 100-150 мм. Стропильные фермы и системы иногда изготавливают из дерева, а в случае металлических изготавливают из круглой или квадратной трубы с толщиной стенки 2 мм для мини-домов и толщиной стенки 3 мм для больших каркасов.

Обрешетка изготавливается из деревянного бруса или из металлического профиля, уголка, квадрата или швеллера.Соединение металлических деталей производится сварным швом с использованием накладных металлических косынок. Иногда детали скрепляются гайками.

Технология строительства навеса своими руками

Чертеж или рабочая схема

Для начала делают схему будущего изделия, указывая при этом размеры. Затем из этого эскиза выбирают элементы конструкции, указывают их предполагаемую длину и подсчитывают количество одинаковых элементов, стараясь не упустить ни одной детали. После этого считается необходимое количество материала для стоек, ферм и крыши.Если конструкция навеса закрытая, то учитывается и материал стен и пола.

Установка опор

Опоры представляют собой вертикальные стойки из металлических профилей. Поверх металлических стоек обязательно приваривается обвязка, идущая по всему периметру и служащая для усиления каркаса и придания ему жесткости.

Стеллажи рекомендуется размещать на расстоянии не более 1,2 м друг от друга. В случае примыкания реечного каркаса к стене здания рядом с ним также ставится ряд опорных столбов.Если нет возможности установить вертикальные стойки у стены, то к стене крепится несущая балка, которая примет на себя нагрузку от покрытия. Для крепления балки к стене используйте длинные анкеры , которые будут надежно удерживать балку вместе с кровельным покрытием.

Устройство ферм

На этот элемент конструкции ложатся основные нагрузки от снега и ветра, поэтому необходимо правильно рассчитать требуемый металл профиля. Для небольших сараев можно взять стандартные характеристики проката профиля.Если говорить о сложных конструкциях навесов, то выбор материала фермы и ее конструкции должен определяться комплексным расчетом , который невозможно сделать самостоятельно, если собственник, конечно, не инженер-конструктор. . Поэтому для этого есть специалисты.

Фермы в зависимости от формы делятся на треугольные, прямоугольные, трапециевидные, ломаные и арочные. Внутри фермы могут быть установлены дополнительные стойки, прогоны, раскосы и подкосы.Фермы могут опираться на две опоры, защемленные с одного конца, или иметь комбинированный способ опирания на опоры.

Ферму изготавливают так, чтобы уклон крыши был 15-20º. Этот скат подходит для любой кровли из профнастила, пластика, поликарбоната, рубероида, металлического шифера и других материалов. Листы профнастила, шифера и черепицы укладываются так, чтобы они были параллельны стоку воды с волны, но ни в коем случае не перпендикулярны.

Заливка фундамента под опоры

Перед тем, как начать копать ямы для установки столбов, разметьте основание будущего каркаса.Простые навесы размечаются рулеткой и строительным уровнем; для сложных конструкций применяют нивелиры, лазерные и водяные нивелиры для выставления отметок на большом расстоянии.

Ямы для столбов делают глубиной 70 см, на дно насыпают слой щебня, песка и заливают водой для максимальной усадки. Ямы бетонируют после установки столба и фиксации его в проектном положении. Бетон готовят в бетономешалках для большого объема работ, либо замешивают вручную.Заливается сразу вся ячейка, половину заполненной ямы оставлять на следующий день нельзя.

На следующий день бетон набирает половину прочности, остальные 50% бетон наберет в течение 27 дней. Если под укладку пола делается сплошное основание, то перед заливкой бетоном устанавливают сварной или клеевой арматурный каркас , который затем заливают бетоном.

Дальнейшие работы по усилению обвязки верхнего слоя стоек можно производить через неделю.Столбы из металлопрофиля вырезаются болгаркой до проектных размеров, затем усиливаются поперечными профилями.

Сварка ферм

Фермы свариваются на земле, все конструкции должны быть сварены точно по размерам и одинаковы. Если предусмотрены большие и мощные фермы, а использование подъемного крана в строительстве не предусмотрено, то их разбивают на составные части, которые собирают своими руками, а затем сваривают на высоте.

Чередование ферм по стене принимается расчетным путем.Если речь идет о небольших навесах, то стандартное расстояние от одного до другого берется, равное одному метру. После установки ферм в монтажное положение обрешетку приваривают к верхним стропилам из квадратного профиля или уголка.

Если предусмотрена деревянная обрешетка, то она крепится к металлу фермы болтами. Шаг обрешетки принимается в зависимости от материала кровли, иногда вдоль обрешетки устанавливается дополнительное сплошное фанерное покрытие.

При изготовлении ферм их размер должен быть на 30-50 см больше ширины навеса. Это необходимо для того, чтобы вода как можно меньше попадала на фундаменты и не приводила к их разрушению. Другой, более надежный вариант – устройство отвода сточных вод с навеса крыши с помощью оцинкованных желобов или современных пластиковых систем.

Антикоррозийная обработка

После установки каркаса стоек и нахождения на нем ферм производится их обработка от коррозии.Перед обработкой профиль обезжиривают растворителем. Металлопрофиль обрабатывают составом, дают высохнуть отведенное по инструкции время. Грунтовка защитит металл от ржавчины и снизит расход конечной краски.

Окраска производится кистью или валиком. Большие маркизы окрашиваются краскопультом или краскопультом , что ускоряет процесс покраски.

Металлические навесы очень выгодно и удобно покрывать поликарбонатом.Материал режется болгаркой до нужного размера, а затем по краям поликарбоната проходится наждачной бумагой, чтобы убрать неровности от резки. Прикрепите материал к металлу с помощью саморезов или термошайб. Поликарбонат меняет свои размеры при нагревании и охлаждении, поэтому при креплении нужно оставить небольшой свободный вход и обязательно поставить резиновую прокладку между материалом и фурнитурой.

Устройство навеса из металлопрофиля не требует особых строительных навыков, поэтому сборка и установка своими руками подойдет тем хозяевам, которые хотят научиться делать что-то в своем доме самостоятельно.Это сэкономит деньги на оплате работы специалистов и позволит гордиться работой своих рук.

Кровля из профильной трубы своими руками. Навес на железнодорожной площадке. Особенности дуплексного монтажа профильной трубы. Брик поддерживает

Навес из труб и поликарбоната становится все более популярной архитектурной формой на приусадебном участке. Ничего удивительного, ведь это сооружение может выполнять множество функций, начиная от открытого гаража для автомобиля, склада для ухода за деревом, крытой детской площадки и заканчивая зоной отдыха с грилем и мягкими сиденьями.

Ключевым преимуществом является возможность изготовления такой конструкции своими руками. В представленной статье будут даны рекомендации по выбору материала, примеры расчета опор и ферм и как приготовить навес из профильной трубы.

Расчет оптимальной формы навеса

Длина стропила зависит от угла фермы. Для различных углов оптимально использование разного кровельного материала:

22-30 — оптимальный угол наклона для конструкций в районах со значительными снеговыми нагрузками.Так как конструкция навеса из профильной трубы с таким углом предусматривает в основном треугольную форму. Оптимален для асбестовых прямых и волнистых листов, различных видов металлических изделий и кровли из этернита.
15-22 — также двухгерметичные с металлическими видами кровельных покрытий. Такой угол наклона характерен для регионов с повышенными ветровыми нагрузками. Максимальное значение треугольной фермы – с углом 20 м.
6-15 — в основном односторонние трапециевидные фермы с поликарбонатным покрытием и профнастилом.

Навес одноместный из профильной трубы, фото здания с кровлей из профнастила

Расчет поликарбоната из профильной трубы производится в соответствии со СНиП Р-23-81 «Металлические конструкции» и СНиП 2.01.07-85 «нагрузка и воздействие».

Технологические требования к ферме и последовательность расчета следующая. В соответствии с техническим заданием определяется необходимое значение пролета. По представленной схеме подставляем размер пролета и определяем высоту конструкции.Выполняется угол наклона фермы и оптимальная форма крыши навеса. Соответственно определяются контуры верхнего и нижнего пояса фермы, общие очертания и тип кровельного покрытия.

Важно! Максимальное расстояние, на котором размещаются фермы при изготовлении связника из профильной трубы – 1,75 м.

Диаграмма длины длины стропила от угла крыши при расчете фермы из профильной трубы для навеса

Выбрать профиль

В качестве материала для сборки стропильной фермы можно использовать швеллер, напайки , уголки и другой профильный прокат, который изготавливается из стали марки 09Г2С или 09Г2С (по ГОСТу).Однако все эти материалы имеют существенный недостаток по сравнению с профилированной трубой – они гораздо тяжелее, имеют большую толщину при сопоставимых прочностных характеристиках.

Размеры элементов каркаса для навеса из профильной трубы зависят от габаритов конструкции. В соответствии с ГОСТ 23119-78 и ГОСТ 23118-99 для создания навеса из квадратной трубы своими руками применяются следующие материалы:

Для малогабаритных зданий с шириной пролета до 4.5 м – 40х20х2 мм;
Среднегабаритные сооружения пролетом до 5,5 м изготавливаются из профтрубы 40х40х2мм;
Конструкции значительного количества с пролетами более 5,5 м монтируются из профильных труб различного сечения 40х40х3 мм или 60х30х2мм.
Размер стойки для навеса из профтрубы 80 80 на 3 мм.

Чертежи, размеры и основные узлы соединений

Прежде чем приступить к сборке навеса из профильной трубы своими руками, необходимо нарисовать подробный план всей конструкции с указанием точных размеров всех элементов.Это поможет рассчитать точное количество материалов каждого вида и рассчитать стоимость строительства.

Чертеж крана из профильной трубы с указанием основных размеров

Кроме того, для наиболее сложных конструкций желательно сделать дополнительный чертеж. В данном случае это одностоловая ферма и узлы крепления ее основных элементов.

Схема изготовления фермы из профильной трубы для навеса с основными узлами крепления

Одним из основных преимуществ профильной трубы является возможность клеевого соединения.Это проявляется в простоте конструкции и дешевизне фермы при длине пролетных пролетов до 30 м. В этом случае кровельный материал можно опирать непосредственно на верхний пояс фермы при условии, что он имеет достаточную жесткость.

Узлы крепления для сборки навеса из профильной трубы своими руками, на фото А — треугольная решетка, б — опора, в — диагональная решетка

Преимущества срезного сварного соединения:

Значительное снижение массы фермы, по сравнению с пульпами или болтовыми конструкциями до 20% и 25% соответственно.
Снижение трудозатрат и себестоимости изготовления, как единичных изделий, так и в мелкосерийном производстве.
Низкая себестоимость сварки и возможность автоматизации процесса за счет использования аппаратов с устройством непрерывной подачи сварной проволоки.
Балансировка сварных и комбинированных изделий.

Из недостатков можно отметить:

Необходимость иметь довольно дорогое оборудование;
Нужен опыт сварочных работ.

Болтовые соединения при производстве изделий из профильной трубы достаточно распространены.Обычно их используют в сборно-разборных навесах из профильной трубы или в изделиях, выпускаемых для массового потребления.

Болтовые соединения самые простые для монтажа навеса из профильной трубы своими руками, фото присоединяемого элемента каркаса

Основными преимуществами таких соединений являются:

Простота сборки;
Нет необходимости в дополнительном оборудовании;
Возможность полного демонтажа конструкции.

Недостатки:

Увеличивает вес конструкции;
Необходимы дополнительные крепления;
Прочность и надежность болтовых соединений несколько ниже сварных.

Подводя итоги

В статье рассмотрены конструкции и способы изготовления простейшего одностолового навеса из профильной трубы своими руками, однако профилированная труба достаточно «гибкий» материал, из которого можно сделать сложно и эстетично привлекательные дизайны.

Комплексный проект по созданию навеса из профтрубы своими руками, фото одностолового, купольного сооружения

Абсолютно любой владелец дачи или загородного дома сталкивается с необходимостью устроить навес для своего железного друга. Это обстоятельство обусловлено в первую очередь универсальностью конструкции, поскольку ее можно использовать не только для автомобиля, но и для хранения садовых принадлежностей и небольших технических приспособлений. Помимо этого, большую актуальность данное сооружение приобретает, когда необходимо припарковать транспортное средство на небольшое количество времени.В статье мы расскажем, как сделать металлический навес своими руками для автомобиля, предоставим пошаговую инструкцию, фото и видео материалы.

Перед выполнением строительных работ необходимо определиться с будущим расположением навеса, его стилем, определиться с назначением и типом возводимой конструкции. Кроме того, стоит сделать выбор между стационарным и мобильным видом.

Преимущества стационарного здания в практичности и долговечности, а мобильного — мобильность.Однако сдвижной тент требует изготовления цельного каркаса, поэтому его сооружают в редких случаях, когда необходимо временно защитить автомобиль от осадков, прямых солнечных лучей и пыли.

По типу размещения навесы бывают раздельными и выполненными в виде пристройки. Пристроенные конструкции образуют единую конструкцию с соседним зданием и часто объединяются общей крышей.

Крыша раздельного навеса может быть купольной, арочной, арочной, одинарной и двускатной.

В качестве опорных столбов могут использоваться обычные металлические или профильные трубы, кирпич и дерево. При этом кровельные материалы также пестрят разнообразием: профнастил, натуральная черепица, поликарбонат, металлочерепица и др.

Тип навеса и материал определяют сложность и продолжительность проектирования конструкции. Как правило, для более простой и экономичной сборки используют металлические фото и профнастил. Толщина столбов и перекрытий выбирается в зависимости от размеров конструкции и предполагаемой нагрузки.

Для успешного выполнения задачи необходимо сделать примерный эскиз будущего навеса, подготовить инструмент, закупить расходные материалы и фурнитуру. Необходимый набор инструментов:

строительный уровень и рулетка;
болгарка или пила для резки металла;
с перфоратором и набором сверл и бит;
ряд;
саморезы или заклепки.

Полная и объективная оценка количества израсходованного материала, а также необходимого объема крепежа зависит от четкости чертежа, поэтому на него стоит обратить особое внимание.Кроме того, не забывайте о технике безопасности при работе с металлическими изделиями.

Приступая к работе, необходимо подготовить площадку под строительство. Для этого по разработанному эскизу выращивают и утрамбовывают землю на месте предполагаемой постройки. Затем по периметру выкапывают ямы под опорные столбы глубиной от 50 до 100 см. Углубления обустраивают, так что прямоугольник получается, как правило, в два ряда по 2-3 ямки.

Металлопрофиль нарезать по количеству опорных столбов, их диена должна быть 3 м. В зависимости от выбранного вами типа конструкции определяется способ крепления стоек. При сооружении стационарного навеса опоры устанавливаются по уровню и бетону, а при возведении мобильного аналога производится дополнительная нарезка металлических труб диаметром, несколько большим, чем у опорной трубы, и длина равна глубине фундамента.Подготовленные металлические сегменты монтируются в ямы и заливаются цементным раствором. Затем профиль в трубе и в каждую из труб вставляется профиль, сверлятся отверстия и болтами стягивается вся опора.

Для придания жесткости и предотвращения преждевременного разрушения можно использовать описанные защитные «чехлы» и при обустройстве стационарной конструкции. Единственным отличием от мобильных навесов будет то, что профиль необходимо приварить к металлической трубе.

Крыши сплошные разборные. Их преимущественное отличие заключается в способе крепления элементов между собой: в первом случае составные детали свариваются, а во втором — стягиваются болтами. Кроме того, конструкции бывают односторонними и двойными.

На примере ненесущей двускатной крыши рассмотрим технологию ее монтажа. Несущие столбы должны будут бороться с кусками металлопрофиля, чтобы правильный прямоугольный каркас был правильным прямоугольным каркасом.Затем приступайте к сварке стропила. На земле к балке с одной и с другой стороны привариваем отрезки металлического профиля с шагом в 1 м под углом не более 30º. Важно учитывать, что получившаяся конструкция должна несколько выходить за пределы проваренной верхней рамы. Далее размещаем сваренные элементы на прямоугольнике, герметизируем стыки.

Для упрощения процедуры устройства каркаса крыши для крыши необходимо нарастить металлическую прямоугольную основу, расположенную на опорах, поперечных балках в центре каждой детали.Затем к центральной страховочной балке приварите 20-30 см отрезки профильной трубы, которые будут выполнять роль опоры будущего конька. Далее трубы из профильных спиральных сегментов скрепляются между собой и прямоугольным основанием.

Закончив с монтажом каркаса, приступайте к отделке профнастила. Крепление листов осуществляется непосредственно к подготовленному каркасу на стропильных скобах друг на друга посредством заклепок, саморезов или болтов.

При самостоятельном изготовлении навеса для машины важно руководствоваться инструкцией и соблюдать размеры составных элементов, отраженные в подготовленных чертежах на основе точных расчетов. Все эти условия в совокупности при правильном подходе и соответствующем усердии позволят построить качественный металлический навес.

Видео

В этом видео материале более подробно рассказано о тонкостях изготовления металлического навеса:

Фото

На фотографиях вы можете увидеть различные варианты обустройства металлического навеса:

Схемы

Если вы решили изготовить металлический навес, то предоставленная схема может помочь вам в изготовлении подходящей вам конструкции:

Для обустройства навеса над крыльцом, зоной отдыха, детской площадкой или стоянкой часто используют конструкции из профильных труб.Каркасы от Profdrub просты в изготовлении, эстетичны и подходят для возведения малых архитектурных форм различного назначения и размеров. Для прочного и надежного устройства навеса нужно правильно рассчитать конфигурацию каркаса.

Навес — малая архитектурная форма, часть крытой площадки, имеющая функциональное или декоративное назначение. Основная функция такой конструкции – защита участка от осадков и солнца.

Металлопрофиль

выгодно отличается от других материалов устойчивостью к биологическому, химическому, механическому воздействию.Профдрубы квадратного или прямоугольного сечения просты в конструкции и монтаже. Они одинаково хорошо подходят для монтажа небольшого козырька на крыльцо и просторной закрытой площадки.

Навес состоит из:

фундамент;
опоры или подвески — вертикальные и наклонные несущие рамы рамы;
боковые соединительные элементы — откосы и фермы;
Стропильная система, состоящая из стропильных ног, ферм, сухариков;
крыша.

В случае возведения навеса над небольшой площадкой, например, крыльцом или песочницей, можно обойтись без ферм — конструкция полностью выдержит снег и ветер, так как не будет горизонтальных участков большой протяженности .

Если планируется оборудовать навес над местом стоянки или бассейна, горизонтальные перекрытия и стропильные ноги будут иметь большую длину. Такие расширенные элементы уязвимы перед загрузкой. Для его распределения и придания накопительной конструкции этим участкам используют нераздельные трубы, а также фермы (усиленные детали конструкции, состоящие из двух труб и соединяющих их вертикальных и наклонных элементов — стоек и скрипов).

Фундамент под навес чаще всего делают колоннами, так как его устройство не требует больших земляных работ.Кровля выполняется из поликарбоната, профлиста, ондулина и других листовых материалов.

Область применения

Простота монтажа и надежность конструкции обеспечили навесам из профильной трубы широкую сферу применения – их просят для затенения и защиты от дождя и снега:

автостоянки,
детские и спортивные площадки,
индивидуальные игровые и спортивные снаряды,
летнее кафе,
зоны отдыха
входные группы жилых домов и нежилых зданий,
мест хранения оборудования и инвентаря на подсобных участках.

Типы навесных зданий

Спортивные от Profiteruba классифицируются по типу опорных и стропильных систем.

Тип системы отсчета зависит от расположения навеса относительно других построек. Отдельные пристроенные, консольные и отдельно стоящие конструкции.

Простая на первый взгляд конструкция навеса требует предварительных расчетов, а перед построением каркаса рекомендуется начертить хотя бы элементарные чертежи.Стоит поступить из экономии материалов – точно рассчитать потребность и по возможности использовать дорогие материалы без остатка. Кроме того, правильный расчет обеспечит надежность конструкции и ее способность противостоять потокам ветра.

Что входит в навес?

Любой навес представляет собой конструкцию с крышей и без боковых стенок. Таким образом, в любой навес будет установлено несколько обязательных элементов:

стойки или опоры;
перекрывающихся прогонов;
элементов вертикальных и горизонтальных связей.

А если рассчитать потребность в стойках и в прогонах перекрытий несложно и вполне по силам самому, то начертить и вычертить чертеж сможет инженер-конструктор или любой другой специалист, знакомый с азами чертежного дела. ферма. Если таковых нет или вы решили сделать навес своими руками от «А» до «Я», то несколько советов помогут разобраться в этом деле. Речь пойдет о том, как сделать навес из профильной трубы – это наиболее часто используемый материал для навесов.Хотя чертежи одинаковы для любого материала, в том числе и для деревянных конструкций.

Кратко о опорах

Чаще всего для изготовления опор используют стальные трубы квадратного или прямоугольного сечения. Подойдет и круглое сечение обычной трубы, однако в местах соединения элементов конструкции могут возникнуть сложности.

Что касается параметров трубы, то есть ее толщины и ширины стенки, то здесь существует целая методика определения нагрузок.Однако в небольшой конструкции этими расчетами можно пренебречь, так как при сравнительно небольшой вертикальной нагрузке на кровлю навеса даже тонкостенная труба не будет подвержена деформации. В общем случае принято использовать либо тонкостенную трубу с широким сечением, либо толстостенную, но с малым сечением. С точки зрения затрат экономичнее использовать тонкостенный с большим периметром сечения.

Стандартный навес из профильной трубы изготавливается из трубы размером 50-100 мм.Трубы могут быть тоньше, если стойка чаще. Если в основе крыши четыре колонны, то их лучше делать из трубы большего диаметра или сечения.
Опоры заливаются бетоном или устанавливаются с помощью анкеров. В первом случае требуется особенно аккуратное снятие вертикального уровня. Во втором с помощью анкеров еще можно впоследствии подкорректировать какой-то участок опоры.

Расчет и чертеж фермы

Поскольку навес подвержен ветру, необходимо надежно закрепить каркас креста стойками.Поперечные балки максимально жестко закрепляют на стойках, для этого металлические элементы следует надежно приварить или закрепить болтами в двух точках каждой из опор.
Надежнее установить пару ригелей, которые между собой соединить крестообразными соединениями.
Далее приступаем к расчету фермы — конструкции, которая прочно и плотно соединяет поперечные балки с опорами и обрешеткой, создавая монолитную каркасную систему.
Ферма строится в зависимости от типа кровли навеса.

Самая простая крыша — одинарная. Приемлемы двухвинтовые и многоскатные крыши. Расчет арочной крыши выполняется особым образом. Но какой бы ни была конструкция, важно знать, что с увеличением высоты фермы ее грузоподъемность будет увеличиваться, поэтому зимой на такой крыше навеса не будет задерживаться снег.
Прочные жесткие элементы повысят прочность всей конструкции.
Для ребер жесткости, которых будет несколько, нужно выбрать цельную трубу.Его размер определяется размером конструкции навеса:

Труба металлическая размер 2х20х40. мм используется при строительстве малых навесов, меньше 4,5 м. ;
Труба размером 2x40x40 мм используется в конструкции 5,5 М. ;
над 5,5 м потребуется труба размером 2х30х60 мм .

Расстояние между трубами не может быть более 1,7 м, т.к. это необходимо учитывать при планировании шага фермы.
Чем больше сторона перекрытия, тем больше стоек и, соответственно, дороже выйдет, работа будет сложнее. Оптимально сделать пролет в три метра, это обеспечит достаточную площадь и будет минимальным по затратам.

Одиночный карп

Этот навес сделать проще всего. Для его монтажа потребуются только простые прогоны из трубы квадратного или прямоугольного сечения.
Расчет балок следует производить с учетом нагрузки на них, климатических особенностей региона, а также длины и шага прогона, веса предполагаемой кровли.Расчеты лучше доверить специалисту. Для самостоятельного расчета можно порекомендовать небольшие брусья в 3-4 метра и профиль 80-100 мм.
Верхний и нижний пояс связан с центральной стойкой, верхняя балка укреплена простенком. Другие виды навесов, в том числе арочные, должны монтироваться по индивидуальным расчетам. В данном случае каркас строится по приведенным выше схемам.

Как сварить балдахин и собрать его

Если вы вообще не владеете этим ремеслом, то сварку лучше доверить специалисту.Но если есть сварочный аппарат и навыки, то сделать сварку с трубчатым сечением будет возможно. Во-первых, сращивание по краям. Затем продолжайте движение к центру. Точечные повреждения, сверка уровнем, правка кувалдой, сварка всех элементов — этапы сварки. Как правило, боковые части и стропила собирают попеременно и отдельно, а затем также по очереди кладут их на опоры — боковые, а затем на них и стропильные. При наличии лифта каркас можно полностью собрать прямо на Земле и поднять уже на месте сборки.

Готовая рама ставится на опоры, для этого понадобится помощь, так как одной парой рук не обойтись. Далее производится такая же сварка точка в точку, проверяется точность с помощью уровня, осуществляется постоянная сварка. Когда каркас собран, следует зачистить места соединения для удаления окалины, после чего металлический каркас обрабатывается антикоррозийным покрытием. Зачастую металлические фотографии уже имеют такое покрытие. Если он не обработан, обработку необходимо провести самостоятельно.

ВАЖНО: Все металлические элементы каркаса должны быть тщательно проверены на обработку антикоррозийным составом. Если при монтаже поверхность покрытия была повреждена. Приходится снова обрабатывать. Только в этом случае навес прослужит долго.

Производство ящиков

На ферме ставится деревянный фонарь, который устанавливает кровлю. Проще и надежнее всего положить простой настил из металлических изделий. Он надежен, достаточно долговечен, стоит относительно недорого.Распространено использование листов поликарбоната для изготовления кровельного навеса. Кроме того, шифер никто не отменял, а также могут быть использованы полимерные листы.
Чтобы сушка дерева служила дольше, деревянные конструкции следует обрабатывать антисептическими препаратами. Крыша из поликарбоната укладывается прямо вдоль фермы.

Ваш автомобиль все еще срывается на холодную, ржавеет и покрывается ледяной коркой при наступлении морозов? Тогда мы идем к вам! Сейчас мы рассмотрим, как сделать металлический навес для своего автомобиля и защитить его от воздействия атмосферных осадков, ультрафиолета, веток и всего, что может упасть с неба.

Это дорого? На материалы уйдет всего пара тысяч рублей, а в результате вы получите аккуратный навес на металлическом каркасе, который прослужит десятки лет и при необходимости легко демонтируется и переносится во дворе. Предлагаем вашему вниманию пошаговую инструкцию, воспользовавшись которой, вы сможете самостоятельно соорудить навес быстро и достаточно успешно, даже не обладая специальными навыками строительства.

Подготовительные работы по установке одинарного металлического навеса

Можно было бы рассмотреть и двойные конструкции, но цель данной конкретной статьи сделать максимально практичный, простой и дешевый навес с металлическим каркасом, поэтому мы выбрали одностоловую конструкцию .Сделайте это в 2 раза быстрее, так как нет необходимости в гнутых фермах, стыковка рубероида по центру и материалов уйдет на 30% меньше. Рассмотрим все инструкции пошагово и начнем с подготовительных работ.

ШАГ 1 : выбрать место для одного навеса . Строить можно везде, где есть место, но лучше выбрать небольшой холм во дворе и место с мелкой глиной, чтобы вода после дождя не скапливалась под навесом, и можно было провести минимум средств на установление бетона под опоры.Любителям Фан-Шуи здесь не рады, ведь главное здесь – практичность.

Шаг 2: Выбор материалов. Мы уже выбрали его. Опоры у нас будут из металлического квадрата 40х40 мм, мы подобрали его с учетом нагрузки конструкции и возможной нагрузки ветра в 4%, также не забыли про осадки для суровой климатической зоны. Опоры рассчитаны на металлический навес с уклоном 15-20% и размерами 4х4 метра. Крышу можно сделать из поликарбоната, но мы все же отдали предпочтение металлическому профнастилу, потому что он недорогой и с ним легко работать.

Шаг 3: очистка квадрата . Мы будем использовать бетонный пол для автомобиля, поэтому территорию нужно распланировать и снять около 10 см земли для отстоя шлака и укладки толщиной минимум 5 см. Это много, вполне достаточно для огромного внедорожника (в пределах разумного, до 2500 кг). Если вы хотите в будущем купить Хаммер или трактор — тогда у вас глубина стяжки будет не менее 12 сантиметров.

Шаг 4: расчет связи .Да вы себя не возвысили, вокруг навеса больше коммуникаций будет. Зачем? Это просто. Во-первых, вода его не зальет, под навес не попадет, а во-вторых, просто выглядит круто и недорого. Они будут подаваться в землю и дренаж. Кроме того, на каждый пожарный случай необходимо подвести электричество к навесу (вдруг шашлыки вдруг заявятся или нужно прогреть машину) и сделать выводы провода из-под стяжки или под опоры будущего.

Металлические навесы для авто могут быть разных размеров, можно сделать и простой для машины, а можно создать парковку на 3-4 места (вдруг в гости приедет свекровь или бывшие одноклассники), это об этом лучше подумать заранее, так как расширение будет проблематичным. По крайней мере, заливать фундамент и опоры нужно сразу по размерам навеса и производителю начинать после расчетов. Похоже, это все. Теперь мы подготовили сюжет, морально собрались и приняли на храбрость — можно идти строить.

Установка металлических столбов для навеса и обрешетки

Сделать каркас сложнее, так как установка крыши и отделка еще проще для простых и с этим справится даже ребенок. Но каркас нужно делать аккуратно, не лениться пользоваться уровнем и чаще проверять правильность работы. Если выставите опоры или стяжку неровно, починить, конечно, можно будет, но времени и сил будет много, т.к. это практически полная переделка.Рассмотрим, как сравнить металлический навес своими руками по ГОСТу в подробной инструкции.

ШАГ 1: установите опоры . Существует около десятков различных способов установки опор, но мы не будем заморачивать голову нижней обвязкой, просто делаем буровое или лопаточное углубление в земле сантиметров на 40-50, в центр укладываем металлический профиль и заливаем с бетоном — опора готова. Важно установить опоры ровно по вертикали, отмерить все уровнем, чтобы они находились в одной плоскости.Бетонный раствор 1:3 Приготовить.

Шаг 2: верхняя обвязка. А вот вверху нам нужно привязать опору, так как высота их будет 270 сантиметров над землей и 240 см соответственно, с другой стороны, где будет уклон (мы выбрали именно такую высоту), их может незначительно отклоняться. Поэтому вверху по периметру необходимо приварить металлическую профилированную трубу, длина которой будет равна длине одной стороны (мы взяли размер размеров навеса 4х4 метра).

Этап 3: Гибель. Так как металлические навесы с односкатной крышей не требуют гнутых элементов и стыков посередине, обрешетку делают легче. Необходимо через каждые 60 сантиметров вварить металлическую трубу между сторонами навеса высотой 270 и 240 см, чтобы получился уклон. Уклон у нас будет около 20%, даже чуть меньше — этого достаточно для того, чтобы металлический каркас с трудом справился с любым количеством осадков.

Теперь осталось только разведать кровельный материал.Каркас обойдется всего в 3500 рублей, еще можно сэкономить, установив перемычки через каждые 80 ц, вместо 60 см как у нас, но пусть будет лучше, если есть запас прочности, облегчить конструкцию можно только при условии автомобиль находится в уютном месте двора и не подвержен сильному ветру.

Выбрать и закрепить крышу на металлическом навесе для автомобиля

Как мы уже говорили ранее, облегчить конструкцию и прикрепить поликарбонат к крыше можно, но это будет не очень рационально с точки зрения эффективности.Сиденье металлического навеса лучше всего делать из профнастила. К тому же его не надо гнуть, гладить, ставить хитрые шайбы и не страшно немного таскать. Установить проще в парную репу, рассмотрим пошаговую инструкцию:

ШАГ 1: просверлить отверстия . Необходимо поднять металлический лист и проделать отверстия в уровне металлической балки, которая соединяет стороны навеса. Сделать это можно просто: положить лист на балку, проверить маркером снизу, где необходимо сделать отверстия, снять и просверлить их.Отверстия через каждые 35 сантиметров.

Шаг 2: просверлите металлический навес для автомобиля . Отверстия можно сделать как заранее в размеченных местах, так и когда лист уже приложен к каркасу и через отверстие на профнастиле просверлить перемычку. Необходимо использовать специальные винты с уплотнительными шляпками, чтобы места ввинчивания не ржавели. Для работы можно использовать пластиковые шайбы, это удобно и дешево.

Шаг 3: обработка защитными материалами. Лучше использовать глубокую пропитку для металла и лаки, чтобы наша работа сохранилась на долгие годы. Металлические навесы для дачи при использовании лака служат как минимум в 2 раза дольше, так как даже высокая кислотность осадков не вызывает коррозионных процессов.

Мы рассмотрели, как сделать металлический навес без помощи специализированной бригады, но все же предлагаем посмотреть видео, как приплести профнастил к металлическому каркасу, чтобы не допустить ошибок:

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$элемент}} {{l10n_strings.ПРОДУКТЫ}} {{l10n_strings.DRAG_TEXT}}
{{l10n_strings.DRAG_TEXT_HELP}}
{{l10n_strings.LANGUAGE}} {{$выбрать.выбранный.дисплей}}
{{article.content_lang.display}}
{{l10n_strings.АВТОР}}
{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}
{{$выбрать.выбранный.дисплей}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}
Коммерческие чистящие средства для навесов – Домашние
Глоссарий стандартных определений
Кухонная терминология
Панель доступа Дверь, обеспечивающая доступ в воздуховоды для обслуживания и
осмотра
Над кухонным прибором
Непрерывный сварной шов Метод соединения металлов, при котором получается продукт без видимых
разрывов или отклонений в качестве
Заслонка Клапан или пластина для регулирования потока воздуха
Впадины Впадины или чашеобразные места в горизонтальных участках воздуховодов в
какие жидкости могут скапливаться
Выпуск Конечная часть воздуховода или трубы, где транспортируемый продукт
опорожняется или высвобождается из
локализации; точка окончания трубы или воздуховода
Воздуховод Непрерывное круглое или прямоугольное металлическое ограждение, которое
соединяет вытяжной навес с внешней частью здания
.Воздуховод включает в себя воздуховоды, фитинги воздуховодов,
заслонки, нагнетательные камеры и/или другое оборудование для обработки воздуха
Легкодоступный В пределах удобной досягаемости и с ограниченной зависимостью
от механических устройств, удлинителей или посторонней помощи
Вытяжной вентилятор Вентилятор, который вентилирует и регулирует внутреннюю среду
путем всасывания воздуха из внутренней среды и
выброса его наружу
Корпус вентилятора Узел, ограничивающий поток воздуха в области
, обдуваемой вращающимися лопастями вентилятора, тем самым создавая
перепад давления, который приводит к движению воздуха
Каналы фильтра
Направляющие, поддерживающие и удерживайте жироулавливающие фильтры на месте.
Каналы фильтра позволяют легко
снимать жироулавливающие фильтры вручную и в то же время плотно прилегают
для предотвращения утечек по периметру.
Жир Остатки побочных продуктов
приготовления пищи и приготовления пищи. Переменная смесь животных жиров/масел,
растительных масел, водяного пара, золы, углерода, пыли, муки и
других частиц.
Жироулавливающий фильтр.
безопасное место сбора
Greasetight Сконструировано и работает таким образом, чтобы
не допускало прохождение жира при нормальных условиях приготовления

Желоб
Неглубокий желоб на внутреннем крае навеса для
сбора конденсата, насыщенного жиром и
предотвращающий выпадение конденсата через отверстие навеса
.
Заглушка водосточного желоба
Заглушка, которая при удалении позволяет сливать
конденсат и другие загрязняющие вещества, накопившиеся
в водосточном желобе
Вытяжка кухни Все части, через которые воздух из помещения захватывается и
выбрасывается наружу здания, включая
навес, воздуховоды и вентилятор
Герметичный Конструкция и исполнение таким образом, что
не допускает прохождение жидкости при любой температуре
Пленум Закрытое пространство внутри здания, используемое для воздушного потока, и
часто относится к пространству между подвесным потолком
и несущий потолок.В отличие от воздуховода камера
является частью самой конструкции
Твердое топливо Любое твердое органическое расходуемое топливо, такое как брикеты,
твердая древесина или древесный уголь
Искрогаситель пленум, воздуховод или дымоход
Ловушка Чашеобразная или U-образная конфигурация, расположенная на
внутри системы воздуховодов, где могут скапливаться жидкости
Кухонные услуги
Замена фильтров очистка жироулавливающих фильтров
того же типа и размеров
Продажа фильтров Поставка новых жироулавливающих фильтров для кухонных навесов
Очистка вытяжки Тщательная очистка и удаление всех жировых, масляных
отложений и других остатков изнутри всей кухонной вытяжной системы
от навеса до
разряда
Очистка навеса Услуга, включающая чистку снаружи и/или 901 54 внутренняя поверхность навеса, и может включать
замену жироулавливающих фильтров и очистку навеса
желобов и ловушек
Ремонт выхлопной системы Аварийный или другой ремонт любой части кухонной вытяжной системы
, хотя обычно это вытяжной вентилятор
.
