Как подключить розетку своими руками

Умеете ли вы правильно заботиться о собственном доме? Конечно, в понятие заботы входит и создание уютной атмосферы, и наведение чистоты, и поддержание бытовых удобств в работоспособном состоянии. И последнее — одна из главных составляющих комфорта. Если в доме протекают краны или искрят розетки, жить в нем как-то не очень удобно, а в некоторых случаях даже опасно. Давайте сейчас рассмотрим самое простое — подключение розетки без замены электропроводки. Дело это по плечу любому человеку, умеющему держать в руках отвертку.





  1. Типы розеток, используемых в жилых помещениях
  2. Монтаж розеток своими руками



Типы розеток, используемых в жилых помещениях

Что такое розетка, знают даже дети. Розетка — это устройство для подключения к общей электрической сети различных электроприборов. Сама розетка состоит из внешнего изолирующего корпуса и рабочей части, в которой на изолирующей же основе установлены клеммы для подключения электропровода и пружинные контакты для штепсельной вилки.

Казалось бы, схема розетки достаточна проста. Но технический прогресс не стоит на месте и современные розетки не так уж и похожи на те, которые использовались во времена наших родителей. А при замене розетки все-таки стоит знать устройство и старых, и новых устройств.

Так какие же типы розеток существуют? Классификация электрических розеток может быть как по назначению, так и по конструкции.

Систематика розеток по их конструкции

Рассмотрим сначала конструктивное деление розеток на типы:

  • накладные розетки для открытой проводки — устанавливаются непосредственно на стену с использованием щитка-подложки из дерева или пластмассы там, где проходят провода, проложенные прямо по поверхности стены (на сегодняшний день применяются чаще всего в небольших деревянных домах)
  • встроенные или скрытые розетки для внутренней проводки — устанавливаются внутри стены в специальном отверстии с подрозетником, провода также проложены внутри стены и подводятся непосредственно к подрозетнику
  • розетка с винтовым зажимом клеммы — в этом случае провод от электросети вставляется между двумя пластинами и фиксируется специальным винтом, такой способ на данный момент считается наиболее надежным
  • розетка с клавишным зажимом — фиксация контакта происходит с помощью клавишной пружинной клеммы, при нажатии клавиши пластины расходятся, освобождая пространство для контакта, при отпускании пластины достаточно плотно охватывают контакт

Собираясь заменять розетки, вы сможете убедиться, что сейчас наиболее распространены встроенные розетки с винтовым зажимом. А вот по количеству гнезд для вилки розетки можно разделить на одинарные и двойные. Причем розетка двойная может устанавливаться как в один подрозетник (стационарная двойная розетка), так и в разные — два или более подрозетника с одинарными розетками, расположенных в непосредственной близости друг от друга и соединенных между собой перемычкой с параллельно подключенными проводниками (такая розетка называется собранной).



Группировка розеток по их назначению

Теперь рассмотрим разделение розеток на типы по назначению:

  • розетка с заземлением — с выводом на корпус розетки заземляющих контактов, подсоединенных с заземляющим проводником (предназначена для защиты от пробивающего тока, выходящего на корпус электроприбора)
  • закрытая розетка — в этих розетках гнездо для вилки закрыто поднимающейся сплошной панелью или сами отверстия прикрыты шторками, отодвигающимися только при одновременном введении металлических контактов вилки (устанавливается для защиты маленьких детей, которые могут попробовать засунуть в розетку какой-нибудь гвоздь или просто палец)
  • розетка с программируемым включением/отключением — в конструкцию такой розетки входит программируемый таймер, с помощью которого можно задать четкие временные рамки работы подключенного электроприбора
  • розетка с выталкивателем вилки — с помощью кнопки, входящей в конструкцию розетки, можно просто вытолкнуть вилку электроприбора (такая розетка помогает более долгое время сохранять вилку в работоспособном состоянии)
  • уличная розетка — розетка с повышенными защитными свойствами, позволяющими сохранять работоспособность розетки в любых погодных условиях (степень защиты от IP55 — от пыли и сильных водяных струй), имеет дополнительную крышку, закрывающую гнездо для вилки
  • розетка для ванной — с повышенной защитой от проникновения влаги (маркировка от IP44)

По поводу этой классификации стоит уточнить, что в последнее время (из-за появления большого количества импортных электроприборов) используются исключительно заземленные розетки — ведь это значительно безопаснее.

В старых домах кабель заземления зачастую отсутствует, но провести его не такая уж и большая проблема, с этим вполне может справиться электрик вашего участка. Однако прокладкой заземления лучше заниматься при полной (или частичной) замене проводки во время капитального ремонта, если вы не хотите, чтобы этот кабель был протянут поверх стены. Остальные виды розеток, кроме влагозащищенных, используются исключительно по желанию хозяев. А вот если вы собираетесь провести розетку в ванную (душевую или совмещенный санузел) то, кроме покупки розетки с повышенной степенью защиты от влажности, необходимо еще точно знать, где именно располагать розетки с точки зрения безопасного использования.

Кстати, сетевая розетка устанавливается чаще всего в офисах для большой локальной сети. В домашних же условиях установка такой розетки не обязательна, но лучше всего вам на все вопросы, связанные с подключением к сети интернета, смогут ответить специалисты, проводящие такое подключение.



Стиль и дизайн розеток

Да, и буквально пара слов по внешнему виду розеток. В наше время появился богатый выбор розеток самых различных производителей. Цены на них, что и так понятно, тоже разные: чем солидней «лейбла», тем больше цена. Однако большинство из нас, желающих установить розетку самостоятельно, предпочитает средние расценки — где оплата идет именно за качество, а не за «крутость» фирмы-изготовителя. Но в любом случае при установке новых розеток следует проследить, чтобы и розетки, и выключатели гармонировали по стилю и дизайну со всем интерьером нашего жилья. Вряд ли кому-то будет приятно увидеть в уютной спальне розетку стиля техно, с его лаконичными, но отнюдь не романтичными чертами. Да и наоборот будет тоже как-то не очень. Так что, делая выбор, думайте не только о функциональности розеток, но и о той эмоциональной составляющей, которую они привнесут в ваш дом.



Монтаж розеток своими руками

Ну что, с выбором новых розеток уже определились. Осталось установить их на свои места. В этой статье мы рассматриваем монтаж новой встроенной розетки вместо старой, а перенос розетки на другое место, подключение заземления и полная замена электропроводки — это уже темы для отдельного разговора.

Схема замены розетки

Общая схема подключения новой розетки выглядит таким образом:

  • отключить электропитание на щитке (выключить автомат или вывернуть пробки) и, для тех, кто любит абсолютную надежность, одеть резиновые перчатки
  • проверить отсутствие тока в розетке — индикатором или любым электроприбором, например, феном или настольной лампой

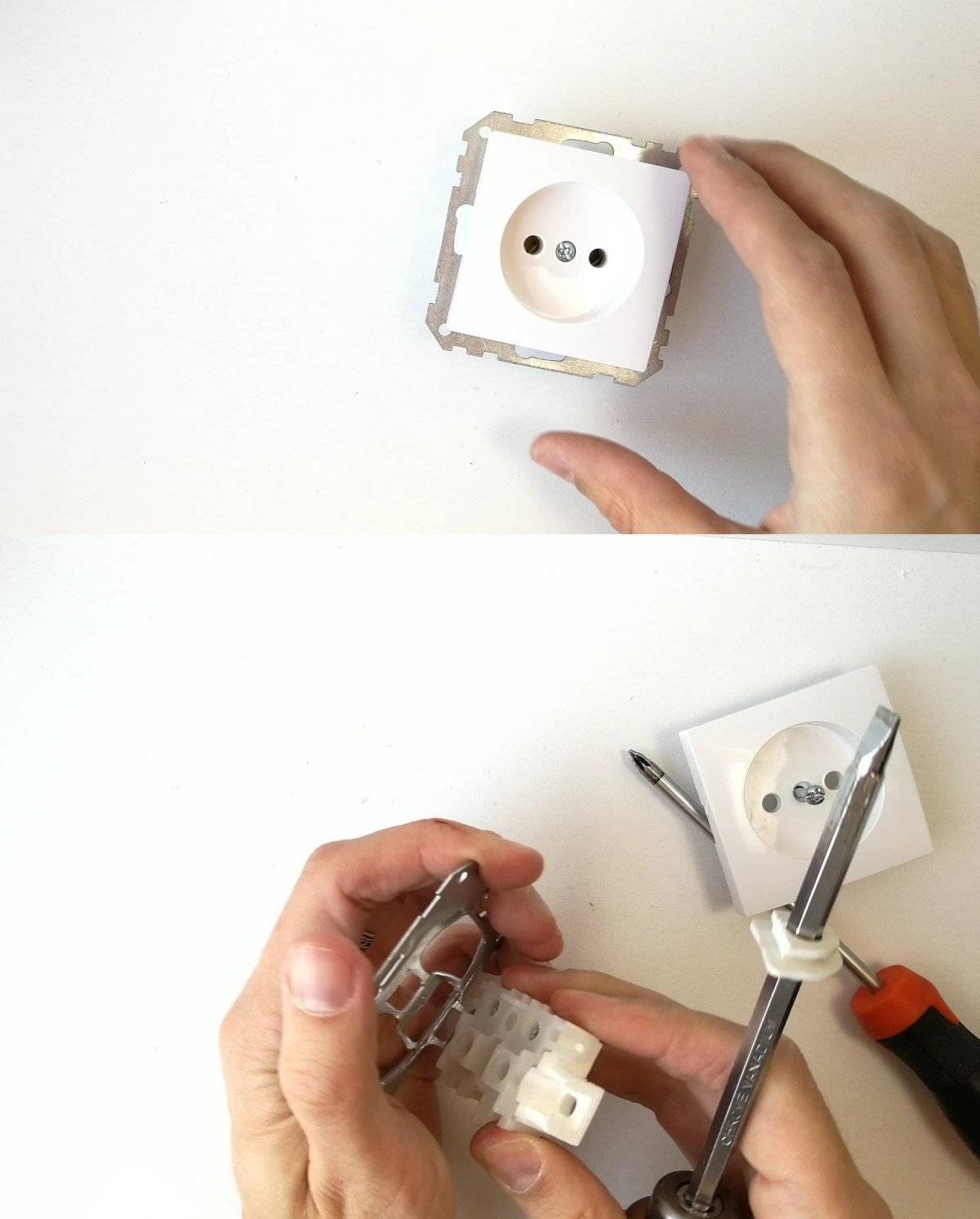

  • снять старую розетку (отвинтить верхнюю крышку с гнездом, ослабить монтажные лапки, вынуть старую рабочую часть, отсоединить провода)
  • почистить подрозетник, если он есть (при отсутствии подрозетника можно даже установить новый, зафиксировав его гипсом или алебастром) и вытащить все провода для наиболее удобного доступа к ним
  • подготовить провода к подсоединению (обрезать до нужной длины — где-то на ширину ладони, снять общую оплетку, зачистить концы проводов примерно на 1-1,5 см, при необходимости — пропаять)
  • подсоединить провода к рабочей части новой розетки
  • аккуратно подогнуть провода, вставить в подрозетник рабочую часть розетки, прикрепить ее винтами к подрозетнику или просто отрегулировать монтажные лапки, чтобы рабочая часть сидела в подрозетнике крепко и ровно
  • установить декоративную рамку
  • привинтить верхнюю крышку новой розетки
  • включить электричество

Теперь пройдемся по тем мелочам, которые могут оказаться важными.

Некоторые нюансы подключения проводов

Если вы живете в старом доме, где даже нет заземляющего провода, ваша задача упрощается, так как по большому счету абсолютно неважно, подключаете вы к клеммам розетки фазу или ноль. Поэтому в данном случае идет обычное подключение питающего провода без разделения их по фазе. Главное, чтобы не прицепить оба провода к одной клемме, но в одинарной розетке сделать это очень затруднительно.

В достаточно новых домах заземление уже проведено и поэтому к двум питающим проводам добавился провод заземления. Тут уже необходимо точно знать, какой кабель какую функцию выполняет, чтобы правильно провести их подсоединение к рабочей части розетки. В этом случае на помощь приходит цветовая маркировка проводов:

  • фаза — провод обычно имеет белый, красный или коричневый цвет изоляции
  • ноль — синий (голубой) или черный цвет изоляции
  • земля — желто-зеленый, или желтый, или зеленый цвет изоляции

Единственное отличие при подключении розетки с заземлением от обычной состоит в подсоединении кабеля «земли» к центральной клемме с усиками, выходящими в корпус розетки.

Подключать провод к винтовому зажиму клеммы можно двумя способами: просто просунуть ровный зачищенный контакт между пластинами зажима или завернуть конец провода вокруг винта колечком. Второй случай обеспечивает наиболее надежный контакт, следует только заворачивать кольцо по часовой стрелке — в направлении прикручивания винта.

Зачищать концы проводов также следует правильно. Самый лучший способ — воспользоваться специальным приспособлением для снятия изоляции, не повреждающим провод. Однако далеко не в каждом доме имеется подобный инструмент (ну, разве что вы профессиональный электрик, но тогда вам нет нужды искать советы по установке розеток), поэтому воспользуемся тем, что есть под рукой. Для этой цели домашние мастера используют, в основном, плоскогубцы или нож. Причем при зачистке многожильного провода нужно изоляцию подрезать по кругу и снять, а вот с одножильного провода изоляцию состругиваем, как будто затачиваем карандаш, чтобы не задеть сам провод.

Зачищенный медный кабель нужно будет еще и пропаять для увеличения срока службы.

Как подключить двойную розетку

Про одинарную розетку уже все понятно, теперь стоит обрисовать установку двойной розетки.

Стационарная двойная розетка монтируется точно так же, как и одинарная. Нужно только внимательно проследить, чтобы питающие провода были подключены к разным токопроводящим пластинкам, иначе при включении электричества вам гарантировано очень красивое короткое замыкание.

А вот подключение собранных розеток чуть более сложное. Для него нужен кусок кабеля, соответствующий тому, который подсоединен к основному подрозетнику. То есть если в подрозетнике, куда сделан вывод проводки общей сети, три провода (питающие и заземление), то и дополнительных проводов тоже должно быть три. Эти дополнительные провода протягиваются между подрозетниками, и в первом подрозетнике (где уже есть выход основного кабеля) к зажимам клемм подключается по 2 провода — от основного кабеля и от дополнительного, во втором же подрозетнике подсоединение проводов проводится стандартно. Более подробно этот процесс показан на видео.

Вот и все! Это действительно несложно — наверняка в школе, на лабораторных работах по физике, вы собирали и более трудные схемы. Как говорится, если мастер взял отвертку в руки, то дело его начинает бояться. Так что за отвертку и вперед, на покорение новых вершин мастерства. И этот опыт вам явно пригодится в дальнейшем, ведь для нормальной работы розеток их стоит хотя бы раз в год-два профилактически вскрывать и осматривать, все ли в порядке с проводами и контактными. И тогда ваша домашняя электрическая сеть будет работать как часы, возможно даже швейцарские. Удачи вам!

Соединение розеток: шлейфом, звездой, смешанное

Все розетки в доме либо квартире связаны с основным щитком, где установлены автоматические выключатели, которые в случае опасной ситуации отключаться, порой даже в самый неподходящий момент. Инициатором их срабатывания иногда служит неверная схема подключения розеток между собой или вывода их на один питающий кабель. Правильное соединение розеток обеспечивает бесперебойную и безопасную работу бытовой техники. В этой статье мы рассмотрим, как нужно соединять розетки в разных случаях и какие схемы считаются правильными.

Схемы подключения розеток

Во время монтажа электропроводки важно правильно выбрать схему подключения нескольких розеток между собой. Всего выделяют три способа:

  1. Параллельное соединение или подключений звездой.
  2. Последовательное или шлейфом.
  3. Смешанное.

Понятия «последовательное» и «параллельное» — в этом контексте условны, и не нужно их воспринимать в классическом понимании соединений элементов электрических схем.

Вышеперечисленные способы можно дополнить кольцевым подключением, когда от одного провода запитывают все розетки квартиры или в доме. Такая схема может включать в себя все три варианта соединения. Каждый из них имеет свои плюсы и минусы. При выборе метода подключения, необходимо учитывать, что электрическое соединение уязвимо в точках скруток. В то же время увеличение количества распределительных коробок снижает продолжительность срока службы проводки.

Рассмотрим каждую схему соединения розеток более подробно.

Последовательная схема

Шлейфовое соединение предполагает последовательное подключение нескольких розеток в ряд между собой. Соединение делают без распределительной коробки, так как фиксацию жил выполняют на контактах розеток в подрозетниках. На основную розетку подводят фазу и нулевую жилу. От нее отходят провода на остальные точки.

Такой метод используют, когда необходимо объединить розетки в единый блок. Но такая схема не годится для подключения силовых устройств, как, например, электрических и микроволновых печей, стиральных машин, кондиционеров. В случае превышения нагрузки контакты могут отгореть. И если отгорит провод в первой розетке — подключенные после неё работать не будут.

Важно также отметить, что провод заземления нельзя пускать шлейфом, он должен подключаться к каждой точке, как показано на схеме выше.

Параллельное соединение

Параллельное соединение розеток называют еще подключением по типу «звезда». Суть метода заключается в том, что схема включает в себя распределительные коробки, в которых производят независимое соединение розеток. В коробку заходит один основной, питающий кабель. От него выполняют разветвление проводов по точкам. Внешне это напоминает звезду, по этой причине метод получил свое название.

Важным преимуществом такого метода является автономность работы розетки, то есть независимость от состояния других. Если одна из розеток выходит из строя, то остальные продолжают функционировать дальше. Но если перегорает основной кабель, то напряжение исчезает во всех. Однако в таких случаях всегда достоверно известно, где нужно искать обрыв.

Еще одним недостатком такой схемы соединения (параллельно) является увеличенный расход проводки. Для подключения каждой розетки требуется тянуть отдельную линию, что повышает стоимость электромонтажных работ.

Смешанная схема

Смешанное соединение помогает повысить надежность схемы подключения розеток. Часто такой способ используют при монтаже точек шлейфовым методом. Суть способа заключается в установке распределительной коробки, к которой подводят питающий кабель. Затем выводят электропроводку для каждой розетки в комнате. От него делают ответвления к оставшимся точкам, которые расположены между коробкой и дальней точкой подключения.

Соединение смешанным способом обеспечивает надежность, так как схема включает в себя независимые точки электропитания. В случае выхода из строя одной из них, остальные розетки не лишаются напряжения и продолжают функционировать. Найти обрыв также не составит особого труда, так как электрические точки соединены независимо друг от друга.

Кольцевое соединение

Соединение розеток кольцом — необычная схема, так как применяют ее редко. Но такой метод имеет свой ряд преимуществ. Смысл разводки заключается в прокладке основного питающего кабеля по периметру помещения. Проводка выходит из распределительного щитка и другим концом заходит в него.

Места стыков для ответвления в отдельные комнаты выполнены в распределительных коробках. Соединение выполняют шлейфом или по типу звезды.

Сечение основного кабеля выбирают из расчета общей нагрузки помещения, когда одновременно в каждой комнате включены несколько приборов. Кольцевое соединение не уступает в надежности параллельному подключению, так как в схеме сохраняется автономность работы точек.

Заключение

Выбор способа соединения розеток всегда обусловлен мощностью подключаемого электрооборудования и стоимостью монтажных работ. Раздельная схема обеспечивает надежную и бесперебойную подачу напряжения всем устройствам. Однако такой метод самый затратный, так как требует больше кабеля. Но именно соединение звездой гарантирует независимую работу всех точек.

Важно также учитывать, что при последовательном соединении розеток суммарная нагрузка не должна превышать максимальный ток розетки. А он, в большинстве случаев, не превышает 16А (3,5 кВт). Т.е. если вы собрались устанавливать блок из 3 розеток и соединить их последовательно, категорически запрещено одновременно включать нагрузку более 16А в каждую из этих розеток (эта ситуация актуальна на кухне). В то же время, если вы решите соединить розетки звездой, к каждой из них можно будет подключить нагрузку до 16А. Главное, чтобы кабель выдержал и автомат, который установлен на эту розеточную линию.

Материалы по теме:

Как подключить розетку с заземлением

Что представляет собой розетка с заземлением?

Розетка с заземлением имеет особую конструкцию, которая позволяет при подключении вилки какого-либо прибора, сначала соединиться с клеммами заземления и только потом — с токопроводящими контактами. Это нужно для того чтобы в случае поломки приборов, их корпус был заземлен и не принес вреда человеку.

Отличить розетку с заземлением от обычной можно по заземляющим металлически контактам.

Схема расположения основных элементов розетки:

Теперь каждый наверняка сможет отличить такую розетку.

Подключение розетки с заземлением

Сейчас во всех современных домах уже предусмотрена трехжильная проводка, поэтому установка розетки не составляет труда. Но вот в старых постройках, а также в тех, где схалтурили строители и не провели защитное заземление, придется потрудиться и обеспечить передачу заземления на прибор самостоятельно.

Как проверить заземление в розетке?

Убедиться в наличии или отсутствии заземления можно просто спросив об этом у электрика, а можно сделать это и самому. Для этого нужно взять патрон с лампочкой и парой проводов: один провод ложится на фазу, а другой — на ноль. Если лампа загорится, то у вас ноль. Затем нужно перебросить провода на фазу и заземление — если при этом сработает устройство защитного отключения (УЗО), значит, в розетке заземление установлено правильно.

Сейчас можно встретить заземление при помощи нулевого проводника. То есть рабочий ноль начинает выполнять роль защиты. Если в розетке всего 2 провода, а между нулем и заземлением находится перемычка, то вы имеете дело именно с занулением.

Важно! Такое подключение может быть очень опасным, так как при повреждении нулевого проводника под напряжением окажутся корпуса электрических приборов. А при работе с такой розеткой можно легко ошибиться, так как жилы проводов не имеют цветовых различий и поэтому очень просто поменять местами ноль и фазу, и тогда приборы также окажутся под напряжением.

Если в доме двухжильная проводка, то нужно будет проложить третий провод заземления от электрощита к каждой из розеток. Для этого проштрабливаются отверстия и прокладывается провод, а уже потом подключается розетка.

Процесс монтажа розетки с заземлением

Сейчас мы рассмотрим монтаж скрытой розетки, которая устанавливается в предварительно подготовленное отверстие в стене.

Перед тем как начать устраивать отверстие, нужно подготовить набор инструментов и материалов:

  • Перфоратор
  • Гипс
  • Подрозетник
  • Уровень
  • Пассатижи
  • Вольтметр
  • Отвертка
  • Саморезы

Выбрав место, куда будет устанавливаться розетка, необходимо сделать при помощи перфоратора отверстие и вставить туда подрозетник. К готовому отверстию подводится проводка. Для того чтобы правильно определить место подведения проводки, нужно воспользоваться уровнем.

Как только короб установлен, его нужно хорошо зафиксировать, обмазав гипсом, проводка закрепляется в готовой штробе таким же образом.

Подключение розетки с заземлением

Как только все будет выполнено, можно приступать к установке самой розетки. Для этого нужно обязательно отключить электричество. Отсутствие напряжения в сети проверяется мультиметром.

Теперь следует важный момент — присоединение проводов. Для этого концы проводов подготавливаются: их нужно зачистить и залудить. После этого они соединяются с соответствующими клеммами розетки. Обычно к правой клемме подключается фаза, к левой — ноль, а заземление крепится к центральной клемме.

На картинке явно видно, куда подключаются фаза, нейтраль и заземление. Заземление находится посередине и на рисунке выделено красным.

Важно! Фаза и ноль обязательно подсоединяются к различным токоведущим пластинам.

Никаких особых указаний по установке фазы и ноля в принципе не существует. Их можно свободно менять местами. Главное, чтобы заземление было установлено верно.

Провода после подключения аккуратно укладываются в подрозетник, и рабочая часть розетки прикрепляется к пластиковой коробке при помощи саморезов. Затем сверху одевается накладка.

Процесс установки розетки с заземлением не так уж сложен, поэтому с ним справиться любой, кто уже имел дело с ремонтом или установкой электрических приборов. Но обязательно нужно следовать инструкциям и придерживаться правил безопасности.

Видео об установке розеток с заземлением:

Больше информации

Задать вопрос

Подключение розеток. Этапы подключения электрической розетки

Во время ремонта подключение розеток производят после того как будут сделаны все работы подготовительного плана:

  1. — проложен провод;
  2. — выбрано место установки;
  3. — установлены подрозеточные коробки;
  4. — выбраны розетки с необходимым уровнем защиты IP.

Когда все эти работы будут сделаны можно приступать непосредственно к установке. Как известно розетки бывают открытого и скрытого типа. В этой статье рассмотрен пример подключения розеток скрытого типа.

Подключение розетки в несколько этапов

1. Отключаем автомат. Подключение розетки — работа не сложная, однако не стоит пренебрегать такими вещами как электробезопасность. Для этого необходимо снять напряжение с подключаемой розетки. Сделать это можно отключив автоматические выключатели на вводе или выкрутив пробки ( при их использовании).

2. Проверяем отсутствие напряжения. Перед тем как откручивать крышку и прикасаться руками к оголенным проводом и контактам необходимо окончательно убедится в отсутствии напряжения. Сделать это можно обычным указателем напряжения, индикатором или мультиметром.

Если вы решили заменить розетку на новую то сначала нужно демонтировать старую. Для этого снимаем крышку, откручиваем винты прижимающих «лапок». Когда прижимающие «лапки» перестанут удерживать розетку, вытягиваем ее с коробки и аккуратно откручиваем питающие провода.

3. Зачищаем провод. Перед подключением розетки необходимо подготовить торчащий из подрозетника провод. Если проложенный провод или кабель с двойной изоляцией (типа ПВС, ШВВП, ВВГ) то с него снимают 15 – 20 см внешней изоляции. После этого он становится более гибким для подключения.

Если провожен сдвоенный провод с одинарной изоляцией (типа ППВ) то можно на 5 – 10 см отделить жилы друг от друга.

4. Подключаем новую розетку. Сначала нужно подсоединить питающий провод к контактам. Для этого примерно на 5 – 10 мм снимается изоляция с токопроводящих жил провода. Оголенная часть провода заводится в клемму для подключения и надежно затягивается винтом. При затягивании винта не нужно оказывать чрезмерных усилий, иначе можно передавить провод.

Существует «хорошее» и «надежное» подключение проводов.

При хорошем подключении зачищенные провода заводятся в клеммы и затягиваются. При надежном подключении зачищенные провода сгибаются в кольцо диаметром 4 – 5 мм.

Такой способ подключения контактов хоть и занимает больше времени, однако имеет несколько преимуществ:

  • — во-первых, соединение более надежно;
  • — во-вторых, при таком соединении площадь соприкосновения токопроводящего контакта с проводом будет больше, следовательно, контакт меньше будет нагреваться.

Если провод многожильный, то перед подсоединением его лучше залудить припоем.

Если производится подключение розеток с заземлением, заземляющий провод подсоединяется к соответствующей клемме – «клемма заземления». Эта клемма соединяется с заземляющими усиками. Перед подключением заземляющей жилы провода необходимо убедится, что именно эта жила является заземляющей.

5. Установка розетки в подрозетник. После присоединения всех питающих проводов нужно установить рабочую часть розетки в подрозетник. Устанавливать ее нужно ровно без перекосов на одном уровне со стеной. Питающие провода при этом аккуратно скрывают в подрозетнике.

Когда розетка будет выставлена ее необходимо надежно закрепить в этом положении. Для этого на ней имеются специальные прижимающие «лапки» с винтами. Закручивая эти винты, «лапки» раздвигаются, тем самым фиксируют розетку.

В розетках нового образца прижимающие «лапки» не предусмотрены. Их фиксируют с помощью винтов, которые расположены в подрозетнике.

6. Прикручиваем крышку. Когда рабочая часть розетки будет надежно установлена в подрозетнике, можно прикручивать крышку.

Как подключить двойную розетку

Рассмотрим пример подключения двойной розетки двух типов:

  • — стационарная двойная;
  • — собранная двойная.

Стационарная двойная розетка

Для подключения двойной розетки в ней предусмотрены контакты с зажимами. Часто бывает, что двойная розетка не имеет верх или низ. То есть контакты для подсоединения к ней проводов расположены как сверху, так и снизу – две пары контактов.

Исходя из этого, можно сделать вывод, что подключить двойную розетку можно «правильно» и «не правильно».

Правильное заключается в подключении питающих проводов к разным токопроводящим пластинкам.

Не правильное когда два питающих провода фазу и нуль подсоединяют к одной токопроводящей пластинке. Такое подсоединение крайне опасно, так как при включении автомата произойдет короткое замыкание, и возможно повреждение электропроводки.

Собранная двойная розетка

Под понятием собранная двойная, имеется ввиду расположенных рядом двух и более одинарных розеток.

Что делать если необходимо подключение двух розеток но питающий провод подведен только к одному подрозетнику?

Для этого нужно сделать перемычку, перебросить кусок провода из первой коробки во вторую и подсоединить все эти провода параллельно между собой.

Понравилась статья — поделись с друзьями!



Как подключить розетку своими силами

Представить себе жизнь без электроэнергии невозможно, и большинство приборов получают её посредством включения в электрическую розетку. Поэтому многие люди задаются вопросом о том, как подключить розетку и выключатель своими силами, по тем или иным причинам не желая прибегать к помощи профессиональных монтажников. На самом деле в этой операции нет ничего особенно сложного, и осуществить её можно самостоятельно. Для этого нужны будут стандартные инструменты, которые обычно имеются в любом доме, соблюдение техники безопасности и следование нижеприведённым инструкциям, в которых мы расскажем, как правильно подключить розетку. Но перед началом работ не забудьте убедиться, что домовая сеть обесточена!

Какие они бывают

  • Встроенные. Они размещаются внутри стены, а снаружи располагается только их внешняя часть с технологическими отверстиями для подключения электроприборов, и декоративная накладка (рамка), прикрывающая их. В последнее время встроенные розетки становятся всё более и более популярны.
  • Накладные. От встроенных они отличаются тем, что основной их узел размещается не внутри стены, а снаружи, в пластиковом (чаще всего) корпусе. Такие модели проще в установке, так как для их монтажа не приходится проделывать в стене отверстие, но они занимают больше места и заметно выступают вперёд.
  • Заземлённые. Не все модели оснащаются заземлением, но именно их нужно приобретать для подключения ряда приборов, например, стиральных машин. Визуально такую розетку можно отличить от незаземлённой благодаря наличию наличию на ней специальных усиков, к которым крепится заземляющий кабель. Поэтому, собственно, вопрос о том, как подключить розетку с заземлением, и не стоит — всё делается точно так же, как и обычно, за исключением этого кабеля.
  • Закрытые. Такие розетки оснащаются специальной крышкой, и их обычно устанавливают с одной из двух целей. Первая — защитить внутреннюю часть розетки от попадания влаги, например, в ванной комнате. Вторая — закрыть розетку от маленьких детей.
  • Розетки с таймером. Они позволяют точно регулировать время работы того или иного электрического прибора, автоматически размыкая цепь после срабатывания таймера, который заблаговременно устанавливается на нужное время.
  • Розетки с функцией выталкивания вилки. Подобные модели оснащаются специальной кнопкой, нажатие на которую позволяет легко и без усилий извлечь штепсель вилки.

Самостоятельное подключение

Задаётесь вопросом, как правильно подключить несколько розеток? Или, может быть, как подключить двойную розетку? Или любую другую? На самом деле монтаж любых их типов происходит практически одинаково. Для начала нужно обесточить сеть и убедиться в отсутствии тока, для чего можно воспользоваться специальным прибором. В случае замены старой розетки на новую сперва надо разобрать ту, которая больше не будет эксплуатироваться, тщательно очистив при этом подрозетник, в котором обычно накапливается пыль и грязь. Если подрозетника нет, хорошей идеей будет купить и установить новый.

Для того, чтобы облегчить себе работу, достаточно будет оставить порядка 10 сантиметров свободного кабеля. Концы нужно зачистить на длину примерно в 2 сантиметра. Кабели обычно маркируются согласно стандартной схеме, но, если у вас есть сомнения, всегда можно использовать тестер, который поможет определить ноль, фазу и заземление. Стандартная схема подключения такова: справа располагается фаза, слева — ноль, а внизу и по центру — заземление, если таковое предусмотрено конструкцией. Установив провода в узел розетки, их необходимо зафиксировать на месте. В зависимости от модели потребуется либо закрутить их винтами, либо просто вставить их в клеммы, которые сделают всё остальное. Двойные или тройные розетки в этом плане практически не отличаются от обычных одинарных, так что вопрос о том, как подключить тройную розетку, тут не стоит. Всё то же самое, только контактов внутри узла больше, вот и всё.

Как подключить несколько розеток

Это возможно проделать одним из трёх способов:

  • Параллельное подключение. В таком случае для каждой розетки подводятся свои кабели, идущие от распределительной коробки. Этот метод наиболее надёжен, потому что в случае выхода из строя одной из розеток остальные продолжат функционировать. Однако, придётся потратиться на большее количество проводов и аккуратно проложить их все.
  • Последовательное подключение. В таком случае все розетки подключаются на одном уровне, друг за другом. Этот способ проще всего, но провода в таком случае подвергаются большей нагрузке. Если Вы раздумываете над тем, как подключить две обычных розетки, можно прибегнуть именно к нему. Но не забывайте, что с точки зрения функциональности последовательное подключение сродни использованию обычного удлинителя, и одновременное использование нескольких электроприборов, потребляющих большое количество энергии, в таком случае нежелательно.
  • Смешанное подключение. Комбинация двух вышеперечисленных способов.

Маркировка проводов

Иногда производители не следуют общепринятым стандартам, так что перед подключением кабелей желательно проверить их все тестером. Но чаще всего используются следующие цвета:

  • Заземление — жёлтый, зелёный или жёлто-зелёный.
  • Ноль — синий, голубой или чёрный.
  • Фаза — красный, коричневый или белый.

Провода

Какие провода к розетке подводить? Обычно они уже проложены прямо в стене, но, если их нет, или если Вы хотите их заменить, то просто сообщите нашим консультантам Ваши пожелания, и они вам подскажут. Обычно используются алюминиевые или медные провода, поэтому рассмотреть стоит оба этих варианта. Медная проводка отличается большей гибкостью, но стоит несколько дороже. Разница в цене не критична, хотя более низкая стоимость остаётся одним из факторов огромной популярности алюминиевых кабелей.

Что такое двухклавишная розетка

Она представляет собой сразу два объединённых воедино устройства — розетку и выключатель в одном корпусе. Это очень удобно, так как позволяет не разбрасывать электротехническую аппаратуру по всему помещению, а сгруппировать её всю в одном месте, если, конечно, выбранное место одинаково удобно для обоих целей. Двухклавишную розетку подключить не сложнее, чем любую другую, просто потребуется отдельно подвести провода для самого выключателя. Такой объединённый блок отлично смотрится в большинстве интерьеров, и позволяет реализовать самые разные дизайнерские решения.

Техника безопасности

Работая с любыми электроприборами, никогда не забывайте, что при неправильном к ним подходе они могут представлять собой опасность. Никогда не прикасайтесь к ним, предварительно не убедившись в отсутствии тока в сети. А если у Вас есть сомнения, то доверьте дело профессионалам, которые всё сделают за Вас.

Узнаем как подключить розетку: пошаговая инструкция

Подключение розетки к электрической проводке не составит сложности, если обладать элементарным пониманием принципа работы системы электропитания и помнить о правилах техники безопасности при проведении работ. Помимо этого, особое значение имеет и качество проделанной работы, потому что неправильное подключение розетки приведет к сбоям в работе и поломкам электроприборов, а сама розетка может выйти из строя. Но, так или иначе, периодически приходится ремонтировать различные подключения в электросети, а потому стоит научиться тому, как правильно подключить розетку.

Инструмент для работы

Перед началом монтажных работ необходимо подготовить следующий инструмент:

  • Уровень строительный.
  • Кусачки.
  • Перфоратор.
  • Изоляционная лента.
  • Карандаш.
  • Отвертка.

Устройство розетки

Прежде чем подсоединять розетку к электропитанию, следует понять ее устройство. Розетка состоит из колодки в сборе, имеющую лицевую декоративную панель и рамку, прикрепленную к колодке винтом. Задняя часть имеет контакты для вилки, которая вставляется тыльной стороной в подрозетник. Он используется, если розетка крепится в стену. Когда проводка проложена на поверхности, то подключаются настенные розетки. В целом розетка состоит из:

  • Корпуса.
  • Двух контактов, в которые включается вилка электроприбора. Один контакт является фазным, другой – нулевым.
  • Двух клемм, с помощью которых происходит подключение контактов в электросети.
  • Контакт для подключения заземления (присутствует не во всех розетках).
  • Подвижные лапки для крепления розетки.

После того как устройство розетки понятно, можно начать разбираться, как подключить розетку к электропитанию.

Подключение электрического кабеля к розетке

Обычная розетка рассчитана на подключение кабеля с поперечным сечением до 2,5 мм. Именно такая проводка часто применяется в квартирах многоэтажных домов. Различия в толщине кабеля могут касаться точек подключения осветительных приборов. В связи с этим в местах для подключения люстр или бра, а также выключателях зачастую проложен кабель с сечением 1,5 мм.

Теперь пошагово разберемся в правилах, как подключить розетку:

  • Вначале следует отключить подачу электричества в помещение, где будут проводиться работы. Не помешает и после отключения автоматов проверить отсутствие напряжения специальным прибором — ведь автоматы тоже могут выходить из строя. Двойной контроль поможет избежать тяжелых последствий.
  • Розетка разбирается до состояния, когда есть свободный доступ к клеммам для крепления электрокабеля и дальнейшей фиксации розетки. Клеммы представляют собой металлический разъем с винтом, куда вставляется провод и надежно затягивается.
  • Если подключается настенная розетка, то общая изоляция должна заводиться примерно на полсантиметра внутрь короба.
  • Провода кабеля зачищаются и помещаются в каждую из клемм, которые обеспечивают контакт розетки и кабеля. При этом не имеет значения, какой из проводов к какому контакту (фазному или нулевому) будет подключен. При наличии заземления в розетке соответствующий провод подключается к контакту заземления. Крайне важно соблюсти правило, чтобы ни один из проводов не мог соприкасаться с другим. Зачищать следует только ту часть провода, которая непосредственно будет помещена в клемму. Обычно она составляет 1 см.
  • После того как провода будут закреплены в клеммах, розетка фиксируется.

Способы крепления розетки

Перед подключением розетки следует подготовить место ее размещения на стене. Чтобы без лишних усилий подключить розетку как внутри стены, так и снаружи, нужно позаботиться о наличии примерно 20 см свободного провода на поверхности стены.

Если проводка наружная, то задняя часть розетки для наружного крепления надежно фиксируется на стене с помощью дюбелей или саморезов в зависимости от материала, из которого выполнена стена. Потом происходит сам процесс подключения кабеля к контактам розетки, после чего ее лицевая сторона прикручивается к закрепленной на стене задней части.

Иначе обстоит порядок действий с подключением розетки, когда проводка находится внутри стены. Здесь придется пробивать углубление в стене и устанавливать в ней подрозетник. После того как провода будут затянуты в клеммах, тыльная часть розетки помещается в подрозетник и каждая из металлических лапок прикручивается, упираясь в стену. Распирать лапки нужно до упора постепенно, выполняя по несколько оборотов во избежание перекоса. Сам корпус лучше придерживать второй рукой в параллельном к полу положении.

Как подключить розетку с заземлением

Часто такой вид розеток не применяется. Но бывают случаи, когда в целях собственной безопасности без них просто не обойтись. К примеру, в случае использования электрического водонагревателя, расположенного в душевой кабине, риск получить поражение током во время принятия душа значительно возрастает ввиду прекрасной электрической проводимости воды. Возле такого места обязательно следует разместить заземляющие устройства. При этом к месту заземления не должно быть доступа ни людям, ни животным.

Для подключения розеток с заземлением следует подводить трехжильный кабель. Обычно кабель заземления имеет желтый цвет. Красный или коричневый обозначает фазу, а синий – ноль. Если электроприбор потребляет большое количество электроэнергии, такое подключение должно выполняться только напрямую с щитового прибора.

Типы подключения

Существуют два основных способа, как подключить розетку: последовательным или «шлейфом» и параллельным или «звездой».

Первый способ предполагает поочередное подключение всех розеток, включая заземление, подавая напряжение каждой последующей розетке через предыдущую.

Вторым способом можно подключить розетки параллельно по типу «звезда», когда каждая розетка подведена напрямую к распределительной коробке и не зависит от других.

Преимущества каждого способа очевидны: «шлейф» будет экономно расходовать кабель, но не обеспечит такую сеть большой выносливостью. То есть подключать к такой сети электроприборы большой мощности не рекомендуется. К безусловному недостатку относится и ненадежность всей цепи, так как появление проблемы в контакте одной из розеток повлияет на работу всех последующих.

«Звезда» обеспечит независимую работу каждой розетки с максимальной нагрузкой на сеть и повысит безопасность работы всей проводки, однако, расходы на ее укладку значительно превысят первый бюджетный вариант. Также следует обратить внимание, что основной кабель, который проведен к распределительной коробке, должен иметь большее сечение провода, чем подключаемые к нему провода от розеток.

Высота установки розеток

Общепринятые правила устанавливают оптимальное расстояние для размещения розеток в диапазоне от 30 до 80 см от пола. Безусловно, бывают случаи, не позволяющие соблюдать в точности эти параметры. Тогда важно знать, что не рекомендуется устанавливать розетку на высоте ниже 15 см от плиты перекрытия и менее 10 см до начала окна. Для собственной безопасности рекомендуется держать любые электроузлы подальше от атмосферного воздействия в любом их проявлении.

Двойная розетка

Такой тип розетки имеет два разъема для подключения вилок электроприборов, однако, одно подключение к сети. Подключить двойную розетку, как в случае с одинарной, не составит труда, соблюдая вышеупомянутые инструкции. Важно понимать, что при активизации двух приборов большой мощности вся нагрузка ложится на одну линию. Так как подключить двойную розетку с разделением нагрузки от каждого прибора методом «звезды» не получится, включать одновременно мощные приборы в такую розетку не рекомендуется.

Две розетки

Поскольку подключить две розетки, находящиеся рядом и имеющие отдельные клеммы для соединения с проводкой, можно параллельным способом, одновременное включение мощных электроприборов будет безопасным для системы электропитания. Важно правильно подобрать расстояние между подрозетниками, чтобы декоративные планки розеток свободно разместились.

Соединение трех розеток

Подключить три розетки, как и две, и четыре, можно последовательным или параллельным способом в зависимости от требований к электросети. При последовательном подключении трех розеток важную роль в работе сети сыграют контакты. В связи с этим рекомендуется приобретать розетки с качественными составляющими. Также особенностью подключения «шлейфом» является необходимость сохранить неразрывной линию заземления. Поэтому следует подключать провод заземления методом ответвления от провода, а не разрыва и подключения к клеммам. Таким образом будет достигнута надежность работы провода не на механизмах розетки, а на собственном соединении, и обеспечена гарантия от разрывов линии.

Подключение четырех розеток

Перед тем как подключить 4 розетки последовательным методом, следует тщательно обдумать, какие приборы планируется с ними использовать. Ведь если максимальное сечение кабеля, на которое рассчитана стандартная розетка, равняется 2,5 мм с номинальным током до 16А и может выдержать нагрузку до двух мощных приборов, то одновременное подключение подобных устройств во все четыре розетки просто выведет их из строя. Таким образом, использование четырех розеток при «шлейфовом» методе подключения допускается только с маломощными устройствами. В данном случае стоит задуматься о подключении к этим розеткам хотя бы двух независимых линий электропитания, или соединить их с электросетью параллельным образом.

Общие правила установки блока розеток

Независимо от количества розеток установка их блоков имеет определенные нюансы и правила. Чтобы разобраться, как подключить блок розеток, рассмотрим следующие инструкции:

  • Общепринятое расстояние между центрами подрозетников равняется 72 мм с глубиной 42 мм. Однако есть нестандартные формы лицевых панелей розеток. Поэтому необходимо измерить расстояние между ними перед изготовлением посадочных мест в стене для подрозетников.
  • Рекомендуется использовать строительный уровень при нанесении разметки на стену перед штроблением углублений для подрозетников.
  • Правая клемма первой розетки должна подключаться к правой клемме второй розетки и так далее.
  • Ввиду необходимости в особой надежности контактов, их рекомендуется пропаивать.

Полезные советы

Существуют ряд ошибок, которые обычно допускаются новичками. Имея мало опыта, они не знают, как подключить электрическую розетку оптимальным образом и с наименьшими усилиями. Рассмотрим некоторые особенности подключения розеток:

  • Сразу стоит обратить внимание на материал, из которого выполнена проводка. Если это алюминий, то такой провод легко ломается на местах сгиба. Поэтому работать с металлом нужно аккуратно – больше 3-4 перегибов он не выдержит. Тогда процесс подключения придется начинать заново, кроме того, надлом может произойти у основания в стене, что крайне затруднит повторное подключение розетки.
  • Алюминиевый провод имеет гораздо меньшую проводимость, чем медный. Соответственно, при подключении розеток следует заранее правильно рассчитать распределение нагрузки на электросеть и при необходимости заменить кабель.
  • При затягивании клемм не стоит усердствовать. Конечно, провода должны быть надежно зафиксированы, что особенно важно при большом потреблении электроэнергии. Но пережимать их также не следует, поскольку это напрямую отразится на качестве соединения контактов розетки с проводкой, что может привести к подгоранию контактов, их перегреву и сбоям в работе розетки.
  • Качеству подрозетников следует уделять особое внимание. Со временем контакты розеток могут перегреваться, ослабевать или подгорать по разным причинам. Сегодня множество подрозетников изготавливаются из огнеупорного материала, а стоимость их доступна каждому. Не стоит экономить на собственной безопасности и приобретать материалы низкого качества.

Соблюдая данные правила, можно легко следить за состоянием электросети, производить замену розеток и выключателей по мере необходимости. Но обязательно нужно помнить и соблюдать все правила техники безопасности по работе с электрической сетью и приборами ради собственной безопасности.

два способа достичь одной цели

Бытовые электрические приборы сильно облегчают жизнь, поэтому их большое количество в доме — правило, а не исключение и не дань моде. Особенно много устройств находится в кухне и там, где «обосновался» телевизор, компьютер: обоим видам умной техники нередко нужна многочисленная армия «помощников», обеспечивающих комфорт хозяевам. Тройники либо удлинители не лучшее решение насущной проблемы, поэтому оптимальный вариант — блок розеток, в котором может быть 2-4 электрические точки. Чтобы избежать неприятных ситуаций в будущем, нужно знать о нюансах их установки. Например, о том, как подключить розетку на 4 гнезда.

Виды устройств и их особенности

Разновидностей штепсельных розеток и блоков довольно много. У каждого типа свои конструктивные особенности и предназначение.

  1. Скрытые приборы монтируют прямо в стену — в специальные подрозетники.
  2. Открытые устройства выпускают для тех квартир, где электропроводка не спрятана в стену.
  3. Выдвижные розеточные блоки монтируют в стол или другую мебель. Их удобство в том, что после эксплуатации приборы легко спрятать от посторонних глаз и шаловливых детских рук.

Приборы отличаются методом зажима контактов. Он бывает винтовым и пружинным. В первом случае проводник фиксируют винтом, во втором — с помощью пружины. Надежность последних больше, однако в продаже их найти не так просто. На стенах устройства закрепляют тремя способами — лапками с зубчатыми краями, саморезами или специальной пластиной — суппортом, который облегчает как установку, так и демонтаж розетки.

Помимо обычных, недорогих устройств существуют модели, оснащенные заземляющими контактами. Это лепестки располагаются в верхней и нижней части, к ним крепят провод заземления. Для обеспечения безопасности выпускают розетки, оборудованные шторкам либо защитными крышками.

Основные популярные типы

К ним относятся:

  • вид «С», он имеет 2 контакта — фазу и ноль, обычно покупается, если предназначен для техники малой либо средней мощности;
  • тип «F», помимо традиционной пары оснащается еще одним контактом — заземляющим, эти розетки становятся более популярными, так как для квартир в новостройках заземляющий контур стал нормой;
  • Вид «Е», отличающийся от предыдущего только формой контакта заземления, это штырь, такой же, как и элементы вилки розетки.

Последний тип встречается реже остальных, так как он менее удобен в эксплуатации: разворот штепселя на 180° при такой розетке невозможен.

Защищенность корпуса — следующее различие моделей. Степень безопасности обозначают индексом IP и двухзначным числом, следующим за этими буквами. Первая цифра обозначает класс защиты от пыли, твердых тел, вторая — от влаги.

  1. Для обычных жилых комнат достаточно моделей класса IP22 либо IP33.
  2. IP43 рекомендуют покупать для детских, так как эти розетки оснащены крышками/шторками, блокирующими гнезда, когда техника не используется.
  3. IP44 — тот минимум, что необходим для ванных комнат, кухонь, бань. Угрозой в них может быть не только сильная влажность, но и брызги воды. Подойдут они для монтажа в подвалах без отопления.

Установка розетки на открытом балконе — достаточное основание для покупки изделия с большей степенью защиты, это как минимум IP55.

Схемы подключения

Даже начинающего мастера не ждут какие-то особые затруднения, все предельно ясно, но лучше рассмотреть особенности каждого варианта.

Однофазная сеть без заземления

На схеме обозначены цифрами:

1 — общий автомат;

2 — тот, что отключает фазу на конкретной линии;

3 — нулевая шина;

4 — распределительные коробки, отдельные для каждой розетки;

5 — кабели.

Любой специалист-электрик знает, что фаза должна располагаться слева, однако хозяева нередко нарушают это правило. При неполадках в электросети они создают себе дополнительные сложности при диагностике, а также в случае самостоятельного ремонта.

Однофазная сеть, но с заземлением

В этом случае добавляется всего один элемент под номером 6, это — главная заземляющая шина для защитного проводника (РЕ). Он обозначен зеленым цветом.

Есть и другой вариант, использующийся для хозяйственных построек, если в них обустроен открытый вид проводки. В этом случае заземление проходит по полу — по периметру стен, а к розеткам снизу ведет отдельный провод. Других различий в подводке нет.

Возможные способы подключения

Есть несколько способов добиться результата, но все зависит от потенциальной нагрузки на такие розетки.

Шлейф — последовательный метод

При необходимости установки блоков, состоящих их нескольких розеток, все элементы подключаются шлейфовым методом. Фазу соединяют со вторым устройством перемычками, затем таким же способом коммутируют следующий прибор. Аналогично поступают с нулевыми контактами.

Метод довольно прост, но не лишен недостатков. Так, плохой контакт в одной из промежуточных розеток автоматически становится причиной неработоспособности следующих элементов. Избежать неприятностей поможет проверка и подтяжка клемм, операцию необходимо планировать и проводить как минимум раз в году.

Если клеммы позволяют, то вместо отдельных перемычек лучше использовать цельный провод. С небольшого участка снимают изоляцию, потом его сгибают петлей, зажимают в клемме, затем таким же методом «расправляются» со следующими розетками. Надежность всех элементов такой электросети — большой плюс этого способа. Минусы — необходимость расчета длины провода, относительно долгая, более трудная, работа — все-таки несущественны.

Гораздо больший минус — невозможность одновременной работы нескольких мощных приборов, так как максимальное значение силы тока для одной розетки — 16 А. Если в работу будут вовлечены сразу несколько «серьезных» единиц техники, то питающий кабель попросту может не выдержать возросшую нагрузку.

Звезда — параллельное подключение

В этом случае все розетки комнаты подключаются отдельным, «своим» проводом, подходящим к распределительной коробке, куда из щитка подведен главный кабель. Такой способ не ограничивает работу розеток, так как даже если одна из них выйдет из строя, остальные останутся в рабочем состоянии.

Самые большие минусы — расход провода и трудоемкость работ. Можно сэкономить, если к центральному контакту от щитка проложить провод более толстого сечения, а для соединения с розетками — жилы потоньше. Однако этот вариант называется уже по-другому — смешанным способом.

Комбинированный компромисс

При таком подключении розеток основной кабель прокладывается до распределительной коробки и дальше — до ближайшей розетки. На этом, последнем, отрезке делают ответвления для остальных устройств. Преимущества — экономия кабеля и большая надежность электросети, так как вариант обеспечивает автономную работу приборов.

Второе решение — прокладывание из распределительной коробки сразу двух кабелей. Один из них — для шлейфа, питающего, например, 4 из 5 розеток. Второй предназначается для пятой группы, которую собираются использовать для эксплуатации особо мощной техники.

Что делать с защитным проводом?

Заземление некоторые (и нередко) делают последовательным методом. Однако он не совсем корректен, поэтому ПУЭ запрещают подобную практику — использование шлейфового подсоединения, если оно применяется для защитных проводов.

Оптимальный вариант — выполнение распайки (скрутки) на заземляющем проводе, идущем к первой розетке «в строю». Через нее ведут отдельный провод к каждому элементу блока. Единственная трудность — помещение защитных проводов в первом подрозетнике, однако ради такого случая можно приобрести более глубокое изделие (например, «высотой» 60 мм).

Другой способ — монтаж дополнительного подрозетника, призванного сыграть роль монтажной коробки. Потом его прячут под заглушку и камуфлируют отделочным материалом. Это решение позволит сделать распайки/скрутки для фазы с нулем, оснастить их колпачками СИЗ, а провода надежно изолировать.

Выбор правильного способа

Решение в большей степени зависит от суммы, которую хозяева планируют потратить. Другие факторы — мощность приборов, которые будут подключаться периодически либо работать постоянно, наличие отделки на стенах и степень готовности ее нарушить. Самый лучший способ — подключение звездой: или к главному щитку, или к распределительной коробке.

Для приборов, не отличающихся большой мощностью, которые к тому же будут работать не ежечасно, подойдет простое шлейфовое соединение. Капитальный ремонт или его скорое планирование, даст возможность модернизировать дом или квартиру. В этом случае обычно решают, какие приборы планируются к покупке. Именно этот список всех будущих (и настоящих) устройств станет стимулом для расчетов необходимого сечения кабелей, а также выбора способов их подключения.

Монтаж розеток

Прежде чем искать, как подключить розетку на 4 гнезда, лучше познакомиться с требованиями и процессом установки простого одиночного устройства. Дело в том, что нет никакой разницы в установке двойных, тройных розеток, или устройств с большим количеством гнезд.

Полное обесточивание — первое условие для любых электромонтажных работ. При установке надо обязательно ориентироваться на маркировку проводов цветом. Фазные провода (L) могут быть:

  • белыми;
  • бирюзовыми;
  • коричневыми;
  • красными;
  • оранжевыми;
  • розовыми;
  • серыми;
  • фиолетовыми;
  • черными.

Но все же чаще используют 3 цвета — белый, черный либо коричневый. Нейтраль (N) — нулевой рабочий контакт — голубой или синий. Заземление (PE), которое нередко называют «нулевой защитой», имеет оболочку из желтых и зеленых полос (продольных, поперечных), иногда — желто-зеленый оттенок, а также может быть чисто желтого либо только зеленого цвета.

Процесс установки розеток выглядит так:

  1. Сначала в стене сверлят отверстие необходимого диаметра под подрозетник, делают штробы для электропроводки. Эти операции не нужны, если задача стоит простая — замена розетки, вышедшей из строя. В этом случае конец силового кабеля вытаскивают наружу, с помощью пылесоса или кисти удаляют весь накопившийся мусор.
  2. Для монтажа подрозетника готовят цементный/гипсовый раствор. После его нанесения в отверстие вставляют установочную коробку, протягивая в нее кабель, фиксируют на одном уровне со стеной. Оставляют работу до полного схватывания раствора.
  3. Затем с концов проводов снимают изоляцию, их заводят в крепления контактов (фаза — слева, ноль — справа, защитный кабель — по центру) и затягивают с помощью отвертки. Проверяют соединение на прочность.
  4. Корпус устанавливают внутрь коробки, выравнивают по горизонтали, с обеих сторон временно фиксируют саморезами. Уровнем корректируют положение, потом затягивают крепеж и распорные лапки, окончательно фиксирующие корпус розетки
  5. Прикрепляют к корпусу крышку, закручивают центральный винт. Включают электричество и индикатором проверяют работоспособность розетки.

Установка блока из нескольких розеток

Самым популярным способом соединения одиночных элементов у домашних мастеров все же остается шлейфовый, даже несмотря на его недостатки. В этом случае рядом с отверстием с рабочим кабелем сверлят еще несколько (1,2, 3 или 4), расположенных на одном уровне, поэтому перед работой необходимо нанести корректную разметку.

Для операции используют линейку, уровень и маркер (карандаш). Требуется соблюдать расстояния от центра каждого элемента (72 мм), в противном случае декоративные крышки будет невозможно установить на место. При штроблении строго соблюдают вертикальность (горизонтальность) линий, используют для них тот же уровень.

  1. В центре всех будущих отверстий делают углубления: сначала штробят круги коронкой, затем выбивают «лишнее», действуя зубилом и молотком. Если стены выполнены из гипсокартона, операция значительно упрощается.
  2. Следующий этап — установка блока подрозетников. Лучше выбирать модели, которые можно соединить друг с другом. Их закрепляют раствором, в гипсокартоне — лапками, расположенными по бокам конструкций.
  3. Выключают электричество. Из первого подрозетника вытаскивают кабель, с него снимают оплетку, лучший инструмент для этого — монтерский нож с пяткой. Каждый из 3 проводов лишают 10 мм изоляции с помощью съемника проводов (стриппера).
  4. Для создания шлейфа используют провод, аналогичный «оригиналам», другого варианта нет. От края снимают оплетку. 200 мм минимум для блока из 2 розеток, необходимый отрезок зависит от количества отверстий, поэтому длину рассчитывают самостоятельно. Затем кусок просовывают из второго подрозетника до последнего.
  5. Исключение — защитный провод. Так как простой шлейфовый метод с перемычками для заземления запрещен правилами (ПУЭ), то делают ответвления, отрезая куски необходимой длины для каждой розетки комплекса. Их соединяют с главным питающим проводом, опрессовывают клещами, изолируют термоусаживаемой трубкой. Затем укладывают на дно коробки.
  6. Концы кабеля зачищают от изоляции, затем переходят к подсоединению первой розетки. Делают это аналогично: сначала фаза слева, потом нейтраль справа, в центр — заземление. Клеммы осторожно, но плотно затягивают отверткой. Розетку вставляют, слегка выравнивают, но саморезами не фиксируют.
  7. Подключают следующее, второе устройство, действуют по такому же алгоритму. Потом третье, четвертое и т. д. После присоединения всех элементов следует проверка горизонтали (вертикали, если выбран такой способ установки).
  8. Последний этап — монтаж розеток саморезами, затем упорными лапками и фиксация декоративных панелей. Если есть общая рамка, она примеряется, устанавливается, затем поочередно в центрах розеток фиксируют крышки. На этом вопрос, как подключить розетку на 4 гнезда (2, 3 или 5), можно считать подробно рассмотренным.

Если такая «возня» не слишком впечатляет, то можно обойтись покупной моделью — двойной, тройной либо четверной. Однако многие хозяева против такого решения. Причины отказа — возможная экономия, массивность таких розеток, обе шины, снабженные двумя клеммами, которые иногда приводят к ошибкам начинающих мастеров при монтаже. Результатом может стать короткое замыкание, а такое ЧП сведет на нет все старания, а также погубит новое изделие.

Так как подключить розетку на 4 гнезда возможно двумя способами, то решение остается за хозяевами дома. Чтобы познакомиться со всеми подводными камнями работ с электричеством, лучше посмотреть на образцовую работу других мастеров. Например, на ту, что показана в этом видео:

Видео загружается…

Розетки и выключатели | Традиционные, современные и сделанные на заказ розетки и выключатели для дома, офиса или гостиницы

Январская распродажа Lightwave
Скидка 20% на диммеры, розетки, реле и стартовые комплекты

Быстрый поиск — популярные отделки

Отделка Состаренная латуньЧерныйМатовая медьСтарая бронзаПолированная латуньПолированный хромПолированная медьСатинированный хромСатиновый никельСатиновая нержавеющая стальБелый

Продукты Напольная розеткаИнтеллектуальный диммерСветодиодный диммерВыключатель светаШтепсельная розетка с USB-зарядкойРозетка с выключателемПереключатель / тележка

Широкий выбор выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки…


Нужны большие розетки и выключатели?

Наш ассортимент розеток и выключателей большого размера идеален, когда вам нужно немного больше. От 95 мм и выше. Просто заменяет стандартные фитинги, поэтому никаких специальных работ не требуется.

Посмотреть все розетки и выключатели большого ассортимента>


Серия студийных розеток и выключателей

Характерная ромбовидная насечка на элементах управления, украшенная цельными металлическими монетами на винтах, делает выключатели и диммеры Studio идеальным выбором для дома и офиса.

Узнайте больше о The Studio Range.

Безвинтовые квадратные розетки и выключатели

Гладкий, чистый дизайн с четкими прямыми углами и низким профилем делает серию безвинтовых квадратных розеток и выключателей одной из самых умных на рынке. Они просто потрясающе выглядят.

См. линейку безвинтовых угольников.


Сделайте электричество в вашем доме умным

Интеллектуальное управление освещением, розетками и отоплением в вашем доме с помощью Lightwave RF.

Узнайте о преимуществах умного дома Lightwave и преимуществах использования Lightwave.

Работает с

См. Розетки и диммеры серии Lightwave Smart.


Другие идеи отделки розеток и выключателей

Не ограничивайтесь полированным хромом или латунью, вдохновитесь некоторыми из наших прекрасных отделок ниже — просто нажмите на образец, чтобы увидеть стили розеток и переключателей с этой отделкой.

Бронза — некоторые из наших красивых и тонких бронзовых покрытий для розеток и выключателей

Pewter & Old Metals — красота металла и идеальная для того времени собственность.

Медь — великолепная медь в современной и традиционной отделке

Необычная отделка — чтобы добавить нотку разнообразия


Напольные розетки

Получите напольные розетки, соответствующие стилю вашего интерьера, с 16 вариантами отделки на выбор. Не удается найти совпадение, тогда у нас есть версия для покраски, чтобы вы могли точно подобрать краску в своей комнате.

Кроме того, теперь у нас также есть напольные розетки, которые можно вставлять, а крышка закрывается ровно, оставляя кабель снаружи.Или выберите из нашего ассортимента деревянного шпона, чтобы он гармонировал с вашим деревянным полом.

Посмотреть диапазоны напольных розеток>


Ретро индустриальный

Традиционно отлитые, эти розетки и выключатели воплощают современность прошлого в дань уважения ретрофутуризму.

Изготовлены вручную из переработанных металлов, каждая из них сама по себе является произведением искусства. Очень стимпанк.

Посмотреть ретро-промышленные серии>


RetroTouch определяется дизайном

Розетки и выключатели RetroTouch

идеально подходят для тех, кто ищет недорогой и стильный способ отделки дома, офиса или отеля.Они современные, утонченные и разработаны в Великобритании и придают особый штрих, чтобы завершить дизайнерский вид интерьера.

Уникальный дизайн выключателей света умело сочетает в себе новейшие технологии и тщательно продуманный внешний вид. Каждая единица оснащена стеклянными панелями различных привлекательных дизайнов, которые подходят как для современных, ультрасовременных, так и для классических интерьеров. Узнать больше и посмотреть весь ассортимент >


Приходи в форму!

Ищете что-то немного другое? Посмотрите не дальше нашего ассортимента фигурных розеток и выключателей.Эти знаковые тарелки доступны в круглом диске или овальном дизайне и предлагаются в 6 различных вариантах отделки.

Уникальная форма этих тарелок, безусловно, привлечет внимание и станет творческим акцентом для улучшения дизайна вашего интерьера. Эти фигурные пластины подходят к вашей существующей настенной коробке, поэтому замена выполняется легко и быстро.

Просмотр диапазона форм.


Не в Великобритании?

Если вам нужны стандартные розетки и выключатели для Великобритании, и вы не живете в Великобритании, мы можем помочь.

Все, что вам нужно сделать, это связаться с нами по электронной почте, в чате или по телефону, и мы будем рады помочь вам найти идеальные розетки и выключатели.

клиентов выбрали розетки и выключатели в Дубае, на Мальте, в странах Карибского бассейна, на Кипре, в Бахрейне, Малайзии и других странах.

Почему розетки и выключатели?
  • Выбирайте из более чем 80 000 розеток и выключателей
  • Традиционный и современный дизайн
  • Множество уникальных дизайнов тарелок на выбор
  • Изготовлено в соответствии с высочайшими стандартами Великобритании
  • Износостойкая, долговечная, превосходная отделка
  • Многослойные лаки для долговременной защиты
  • Каждое изделие собрано вручную и упаковано в индивидуальную коробку
  • Более 98% нашей продукции разработано и произведено в Великобритании

Используйте меню выше, чтобы выбрать отделку: от популярных хромированных и латунных до розеток и выключателей из бронзы, черного, белого, дерева, двойного и прозрачного акрила.


Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка

Как подключить 2-местную 3-контактную розетку BS1363? Розетка с двойной вилкой с переключением проводки

3-контактная двойная розетка

Розетка BS1363 (согласно IEC) также известна как британская розетка или розетка типа G. Он имеет несколько типов, например, 1 банду, 2 банды и т. д. с тремя контактами с переключателями или без них и неоновыми лампочками. Он также доступен в различных формах / конструкциях, а подключение проводки зависит от системных требований, и да, мы обсудим его по одному в следующих сообщениях.

Трехконтактная розетка

является одной из самых известных и наиболее часто используемых розеток с вилками в разных странах, таких как Великобритания, ЕС и другие арабские и азиатские страны, по следующим причинам.

Нажмите на изображение, чтобы увеличить

Трехконтактная розетка

BS1363 имеет следующие защитные функции.

  • Это самая безопасная розетка по сравнению с другими розетками, поскольку закрытые розетки на розетке(ах) используются для трехштырьковых вилок, что предотвращает случайное вставление гвоздей или другого проводящего материала детьми.
  • Гнездо заземления больше и длиннее, поэтому в него нельзя вставить нейтральную и токоведущую клемму или всю розетку нельзя использовать в перевернутом виде.
  • Для розетки BS1363 в соответствующей вилке типа G имеется предохранитель.
  • Все контакты изолированы BS-1363, 3-контактной вилкой, предназначенной для розеток BS-1363.
  • Розетки с заглушками на розетках используются для 3-контактных вилок питания, что предотвращает попадание детьми гвоздей или других токопроводящих материалов в розетку.Более длинный контакт заземления помогает открыть два других слота для проводов под напряжением и нейтрали.

Похожие сообщения:

В следующем руководстве по подключению мы покажем, как подключить новую (или модернизировать устаревшую) трехконтактную розетку с помощью выключателей. Два переключателя могут использоваться для управления работой ВКЛ/ВЫКЛ каждой розетки. Неоновая лампочка показывает положение переключателя ON и OFF, т. е. если лампочка включена, переключатель включен, и цепь работает, и наоборот. Преимущество красной лампочки в выключателях заключается в том, что неоновый свет можно легко увидеть в темных областях, которые указывают на то, что подключенный прибор находится в положении ВЫКЛ или ВКЛ.

Нажмите на изображение, чтобы увеличить

Необходимые инструменты

Следующие основные инструменты необходимы для подключения 3-контактной розетки.

  • Выключатель, 2 группы, 3-контактная розетка.
  • Плоская отвертка.
  • Тестер фаз.
  • Ножницы для проволоки, плоскогубцы, бокорезы, ножницы, нож или простой инструмент для зачистки проволоки.

Похожие сообщения:

Подключение переключаемой 3-контактной двойной розетки

Выполните следующие простые шаги, чтобы подключить двойную розетку BS-1363 (настенную розетку) с выключателями.

  • Прежде всего, отключите главный выключатель в распределительном щите и убедитесь, что основное питание отключено.
  • Если вы хотите обновить уже установленную 2-местную 3-контактную розетку, ослабьте плотно затянутый винт на передней стороне настенной розетки. Это поможет освободить переднюю крышку от монтажной коробки. Таким образом, розетка может быть отделена от монтажной коробки. Примечание. Пропустите шаг 2, если вы хотите установить полностью новую 2-местную трехконтактную розетку питания (настенную розетку) вместо замены или модернизации двухганговых 3-контактных розеток.
  • Если вы хотите подключить новую 3-контактную двойную розетку, просто подключите «Землю» в виде провода зеленого цвета с желтой полосой к винтовой клемме «Е» (что означает «Заземление и заземление»).
  • Теперь подключите «нейтральный» провод синего цвета к разъему винтовой клеммы «N» (который указывает на нейтральный).
  • Наконец, подключите провод «Live» коричневого цвета к винтовой клемме «L» (которая указывает на ток или фазу).
  • Если вы хотите изменить/обновить старую розетку, просто ослабьте винтовые клеммы «L», «N» и «E» заземления в предыдущей розетке и замените соответствующие провода в новой 3-контактной розетке ( Коричневый для активного «L», синий для нейтрального «N» и зеленый или зеленый с желтой полосой для земли «E»).
  • В качестве последнего шага затяните винты и установите на место переднюю/заднюю крышку трехконтактного разъема. Убедитесь, что все провода и винты надежно затянуты, так как неплотное соединение может привести к возгоранию из-за дугового разряда и перегрева или даже к поражению электрическим током с серьезными травмами. Кроме того, из гнезда или винтовых клемм не должны торчать провода или оголенные жилы. Теперь осторожно задвиньте 3-контактную розетку обратно в монтажную коробку, чтобы она точно встала в гнездо коробки.
  • Вы сделали. Восстановите питание, включив главный выключатель или соответствующий автоматический выключатель в потребительском блоке, и проверьте, работает ли он нормально.

Нажмите на картинку, чтобы увеличить

Как подключить двойную 3-контактную розетку



Помните:

  • Зеленый с Желтым полосатым проводом к клемме заземления «E».
  • Синий провод к нейтральной клемме «N».
  • Коричневый провод к клемме «L» под напряжением.

Похожие сообщения:

Цветовые коды проводки IEC и Великобритании:

Мы использовали следующие цветовые коды проводки IEC для однофазного напряжения питания 230 В, применимого в Великобритании и ЕС. Соединенное Королевство использовало свои собственные цветовые коды проводки до апреля 2004 года, в то время как некоторые страны все еще следуют тому же старому цветовому коду проводки Великобритании. Великобритания теперь следует цветовым кодам проводки IEC.

Цветовые коды проводки IEC для 230 В, 1-фазной, 3-проводной системы

  • Коричневый  = Фаза или фазный провод
  • Синий  = Нейтральный
  • Зеленый или Зеленый с Желтый Полоса = заземление или провод заземления в качестве защитного заземления (PE).

Ниже приведены цветовые коды проводки Old UK для однофазной проводки.

230 В, однофазный

  • Красный = Фаза
  • Черный = Нейтральный
  • Зеленый = Земля или заземляющий провод.

Похожие сообщения:

Инструкции и меры предосторожности
  • Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрооборудования.Для этого выключите главный выключатель в главном щите или распределительном щите.
  • Никогда не стойте и не прикасайтесь к мокрым и металлическим частям во время ремонта или установки.
  • Внимательно прочитайте все предостережения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
  • Всегда используйте кабели и провода подходящего размера, розетки и выключатель подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор размеров проводов и кабелей , чтобы найти правильный размер калибра.
  • Никогда не пытайтесь играть с электричеством (поскольку это опасно и может привести к летальному исходу) без надлежащего руководства и осторожности. Выполняйте монтажные и ремонтные работы в присутствии опытных лиц, обладающих обширными знаниями и опытом, умеющих обращаться с электричеством.
  • Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем вносить какие-либо изменения/модификации в соединениях электропроводки.
  • Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Связанные руководства по установке проводки:

Настройка мобильного сканера

Socket | Справочный центр Greenline POS

Мобильный сканер Socket — это удобный портативный сканер, который использует Bluetooth для подключения. В этой статье вы узнаете, как использовать сканер и как подключить сканер к ПК, iPad и устройству Android.

Мы рекомендуем использовать вариант 2D-сканера для обработки QR-кодов и штрих-кодов каннабиса с отслеживанием партий.

Эта статья поможет вам настроить сканер, но полное руководство можно найти здесь: https://www.socketmobile.com/docs/default-source/series-7/chs-2d-user-guide.pdf ?sfvrsn=dc478dcb_0


Использование Socket Mobile Scanner


Подключение к ПК

  1. Сверьтесь с изображением ниже и отсканируйте штрих-код «Basic Mode (HID)-Keyboard» 2

      Теперь сканер будет в режиме сопряжения. Перейдите в настройки Bluetooth вашего компьютера, затем выполните сопряжение
      3. Сопряжение должно пройти успешно
      4. Откройте любой текстовый редактор
      5. Протестируйте сканер, отсканировав штрих-код. Штрих-код должен быть напечатан в текстовом редакторе путем имитации действий клавиатуры


      Подключение к iPad

      *Не выполняйте сопряжение сканера с iPad, пока не успешно отсканируете штрих-код в режиме приложения для iOS.

      1. Посмотрите на изображение ниже и отсканируйте штрих-код «Режим приложения для iOS»

      2.Теперь сканер будет в режиме сопряжения. Перейдите в настройки Bluetooth вашего iPad, затем выполните сопряжение
      3. Сопряжение должно пройти успешно
      4. Откройте приложение Greenline
      5. Перейдите на экран «Настройки» > «Socket Mobile». Штрих-код должен отображаться в разделе «Результаты сканирования».

      1. Загрузите приложение Socket Mobile Companion через Google Play Store

      2. Откройте приложение и нажмите «Добавить новое устройство».

      3. Приложение предоставит вам штрих-код, который вы можете отсканировать, чтобы активировать режим сопряжения

      4. После инициализации режима сопряжения вы сможете выбрать свое устройство Socket Mobile на устройстве Android

      5. Откройте приложение Greenline

      6. Перейдите в «Настройки» > Экран «Socket Mobile»

      7. Протестируйте сканер, отсканировав штрих-код. Штрих-код должен отображаться в разделе «Результаты сканирования». через Bluetooth и позволяют сканировать ваши предметы по беспроводной сети. В настоящее время поддерживаются следующие модели.



        SocketScan серии 700:



        Серия DuraScan:

        Для настройки одного из этих сканеров штрих-кода Socket Mobile требуется:



        1. Сопряжение сканера штрих-кода с iPad
        2. Проверка сканера штрих-кода



        Прежде чем начать

        Перед первым использованием полностью зарядите сканер штрих-кода в течение шести часов.Чтобы зарядить сканер штрих-кода:



        1. Подключите один конец разъема для зарядки к разъему питания с правой стороны сканера штрих-кода.

        2. Подключите другой конец зарядного разъема к источнику питания переменного тока. Подключение к USB-порту компьютера не рекомендуется.

        3. Подключите блок питания переменного тока к сетевой розетке.



        Чтобы указать, что сканер штрих-кода заряжается, его индикатор батареи в верхнем левом углу кнопки сканирования становится желтым.Как только он полностью зарядится, его индикатор батареи станет зеленым.

        Для получения более подробной информации о сканерах штрих-кода SocketScan 700 Series и DuraScan Series см. Руководства пользователя Socket Mobile:





        1. Соедините сканер штрих-кода с iPad

        .
        1. Включите сканер штрих-кода, нажав и удерживая кнопку питания . Загорается индикатор батареи, синий индикатор Bluetooth в правом верхнем углу кнопки сканирования начинает быстро мигать и дважды издает звуковой сигнал.

        2. По умолчанию ваш сканер штрих-кода настроен на Основной Режим . Чтобы одновременно использовать сканер штрих-кода и клавиатуру в приложении Retail POS, необходимо установить для него значение Application   Mode . Для этого отсканируйте штрих-код ниже прямо с экрана вашего iPad. Ваш сканер штрих-кода подаст три звуковых сигнала, чтобы указать, что он изменил режимы.

          Примечание . Если сканирование экрана iPad не работает, вы также можете распечатать и отсканировать штрих-код.Однако, если вы это сделаете, не растягивайте его в процессе печати, так как это сделает его несканируемым. Штрих-код также включен в руководство пользователя Socket Mobile, если оно у вас есть.

        3. На iPad коснитесь Настройки  Bluetooth .
        4. На панели Bluetooth включите переключатель Bluetooth .

        5. В разделе ДРУГИЕ УСТРОЙСТВА коснитесь сканера штрих-кода . После завершения сопряжения ваш сканер штрих-кода отобразится как Подключено  в разделе МОИ УСТРОЙСТВА.Синий индикатор Bluetooth также загорается.

        Примечание . Если вы подключили неправильный сканер штрих-кода, нажмите и удерживайте его кнопку Scan , а затем кнопку Power . Он выключается, и как только вы снова включаете его, его синий индикатор Bluetooth должен быстро мигать, указывая на то, что его снова можно обнаружить.

        Если у вас возникли проблемы с сопряжением сканера штрих-кода с iPad, попробуйте выключить и снова включить переключатель Bluetooth на iPad.Если у вас по-прежнему возникают проблемы, выполните сброс настроек.



        2. Протестируйте сканер штрих-кода

        Теперь, когда ваш сканер штрих-кода подключен к iPad, проверьте его, отсканировав товар в приложении Retail POS.



        1. Откройте приложение Retail POS . Ваш сканер штрих-кода будет отображаться как подключенный в верхней части экрана. Он также будет указан на экране Profile в разделе Devices .
        2. На экране профиля нажмите  Новая распродажа .
        3. Отсканируйте предмет , который есть у вас в инвентаре.

          Примечание : Если у вас нет предмета в инвентаре, создайте его на лету. Для этого нажмите + > Создать новый элемент . Затем введите цену по умолчанию , отсканируйте штрих-код товара в одно из полей ID и нажмите Создать . Чтобы быть абсолютно уверенным, что ваш сканер штрих-кода работает, отсканируйте элемент еще раз после его создания.



        Теперь вы сможете сканировать предметы с помощью сканера штрих-кода.



        Нужна помощь?

        Если приведенная выше настройка не работает, см. раздел Устранение неполадок со сканером штрих-кода Socket Mobile серии S700/D700.

        Настройка сканера штрих-кода Socket Mobile Series 7 на вашем iPad — Lightspeed Retail

        Сканеры штрих-кода Socket Mobile Series 7 подключаются к вашему iPad через Bluetooth и позволяют сканировать товары без проводов. В настоящее время поддерживаются следующие модели:

        • CHS 7Ci (только для одномерных штрих-кодов)
        • CHS 7Di (только для одномерных штрих-кодов)
        • CHS 7Pi
        • CHS 7Qi
        • CHS 7Xi

        Настройка сканера штрих-кода Socket Mobile Series 7 включает:

        1. Сброс настроек сканера
        2. Сопряжение сканера с iPad
        3. Увеличение скорости сканирования вашего сканера

        Примечание . Чтобы отсканировать штрих-коды, указанные в приведенных ниже инструкциях по установке, вы можете либо распечатать их, либо отсканировать на экране iPad.Если вы решите распечатать штрих-коды, не растягивайте их, так как это сделает их несканируемыми.

        1. Сбросьте настройки сканера штрих-кода Socket Mobile Series 7

        Если вам нужно перезагрузить сканер, сделайте следующее:

        1. Отключите сканер от iPad.
        2. Отсканируйте штрих-код factory reset , характерный для вашей модели сканера, ниже. Штрих-коды сброса к заводским настройкам также доступны в руководстве пользователя Socket Mobile.
        3. Выполните описанные выше действия по настройке, чтобы снова настроить сканер и выполнить сопряжение его с iPad.

          7Си/7Ди


          7Pi/7Qi/7Xi

        2. Соедините сканер штрих-кодов Socket Mobile Series 7 с iPad

        .
        1. Включите сканер штрих-кодов Socket Mobile Series 7, нажав и удерживая маленькую кнопку питания до тех пор, пока индикатор не станет синим и устройство не издаст двойной звуковой сигнал.
        2. По умолчанию сканер штрих-кодов Socket Mobile Series 7 работает в режиме HID.Чтобы одновременно использовать сканер штрих-кода и клавиатуру в приложении Retail POS, вам необходимо установить для него режим iOS . Для этого распечатайте и отсканируйте приведенный ниже штрих-код iOS Mode   для вашей модели сканера. Штрих-код iOS Mode также доступен в руководстве пользователя Socket Mobile.

          7Си/7Ди


          7Pi/7Qi/7Xi

        3. На iPad включите Bluetooth в приложении Настройки .
        4. Когда сканер появится в списке устройств Bluetooth, выберите его, чтобы начать процесс сопряжения. Когда сопряжение будет завершено, статус устройства будет Подключено .

        3. Повышение скорости сканирования сканера штрих-кода Socket Mobile Series 7

        Чтобы обеспечить максимально возможную скорость сканирования при использовании сканера штрих-кода CHS 7Pi, 7Qi или CHS 7Xi в среде с большими объемами, режим сканера должен быть установлен на Декодирование 1D и 2D штрих-кодов .Распечатайте и отсканируйте штрих-код в режиме декодирования 1D и 2D штрих-кодов ниже, чтобы включить эту опцию. Штрих-код Decode 1D и 2D Barcodes также доступен в вашем руководстве Socket Mobile.



        Настройка Bluetooth-сканера Socket Mobile для iPad

        Bluetooth-сканер Socket Mobile 7Ci требует небольшой настройки, прежде чем вы сможете использовать его с iPad. Следуйте этому руководству, чтобы быстро начать работу.

        1. Установите аккумулятор и зарядите сканер.

        Перед первым использованием сканера убедитесь, что он полностью заряжен (в течение 4-6 часов). Вам нужно будет установить аккумулятор в задней части сканера, а затем подключить его.

        2. Включите сканер.

        Удерживайте кнопку питания, пока сканер не издаст двойной звуковой сигнал.

        После включения синий индикатор на сканере начнет мигать.

        3.Переведите сканер в режим iOS.

        Важно! Обязательно сделайте это перед сопряжением сканера Bluetooth с iPad.

        Чтобы экранная клавиатура не пропадала при подключении сканера к iPad, нужно перевести сканер в режим iOS. Это можно сделать, отсканировав штрих-код, указанный на стр. 11 краткого руководства по началу работы с сокетом, прилагаемого к сканеру.

        Вот штрих-код режима iOS на стр. 11:

        Ваше руководство выглядит немного иначе?

        Если это так, у вас может быть более новая версия Краткого руководства.В этом случае штрих-код режима iOS можно найти на стр. 18.

        Электронную версию руководства можно загрузить здесь (PDF).

        После сканирования штрих-кода режима iOS вы услышите серию звуковых сигналов, указывающих на то, что вы успешно перевели сканер в режим iOS.

        4. Соедините сканер с вашим iPad.

        Сначала убедитесь, что на iPad включен Bluetooth. Вы можете сделать это на iPad, выбрав «Настройки» > «Bluetooth».

        Если ваш сканер сокетов включен, вы должны увидеть его в списке устройств Bluetooth на iPad.

        (Если ваш сканер не отображается здесь, убедитесь, что он полностью заряжен. снова.)

        Затем нажмите на сканер Socket CHS в списке доступных устройств. Это установит соединение Bluetooth.

        Теперь ваш сканер подключен и готов к использованию.

        Socket Connection — обзор

        Луковая маршрутизация и TOR

        Луковая маршрутизация предназначена для обеспечения двунаправленных анонимных соединений в режиме реального времени, устойчивых как к прослушиванию, так и к анализу трафика и прозрачным для приложений.То есть, если Алиса и Боб общаются в общедоступной сети посредством луковой маршрутизации, им гарантируется, что содержимое сообщения останется конфиденциальным, и ни один внешний наблюдатель или внутренний узел не сможет сделать вывод, что они общаются.

        Луковая маршрутизация работает на уровне приложений, заменяя сокетные соединения анонимными соединениями и не требуя каких-либо изменений в интернет-службах или приложениях, поддерживающих прокси. Первоначально он был реализован в Sun Solaris 2.4 в 1997 году, включая прокси-серверы для просмотра веб-страниц (HTTP), удаленного входа в систему (rlogin), электронной почты (SMTP) и передачи файлов (FTP), и теперь работает в большинстве распространенных операционных систем. Он состоит из фиксированной инфраструктуры луковых маршрутизаторов, где каждый маршрутизатор имеет давнее сокетное соединение с набором соседних. Только несколько маршрутизаторов, называемых прокси-серверами луковых маршрутизаторов , знают всю топологию инфраструктуры. В луковой маршрутизации вместо того, чтобы устанавливать сокетные соединения непосредственно с отвечающей машиной, инициирующие приложения устанавливают сокетное соединение с прокси-сервером луковой маршрутизации, который создает анонимное соединение через несколько других луковичных маршрутизаторов с пунктом назначения. Таким образом, сеть луковой маршрутизации позволяет сохранить анонимность соединения между инициатором и ответчиком.Хотя этот протокол называется луковой маршрутизацией, маршрутизация, происходящая во время анонимного соединения, осуществляется на прикладном уровне стека протоколов, а не на уровне IP. Однако базовая IP-сеть определяет маршрут, по которому данные фактически перемещаются между отдельными луковыми маршрутизаторами. Учитывая инфраструктуру лукового маршрутизатора, протокол маршрутизации лука работает в трех этапах:

        Anonymous Connection

        Общение через анонимное соединение

        анонимное соединение уничтожение

        На первом этапе приложение-инициатор вместо прямого подключения к машине назначения открывает соединение через сокет с прокси-сервером луковой маршрутизации (который может находиться на той же машине, на удаленной машине или в машина с брандмауэром).Прокси-сервер сначала устанавливает путь к месту назначения в инфраструктуре луковичного маршрутизатора, а затем отправляет луковицу на первый маршрутизатор пути. Луковица представляет собой многоуровневую структуру данных, в которой каждый уровень луковицы (зашифрованный с открытым ключом) предназначен для конкретного луковичного маршрутизатора и содержит (1) идентификатор следующего луковичного маршрутизатора на пути, по которому следует анонимное соединение; (2) срок годности лука; и (3) начальное число ключа, которое будет использоваться для генерации ключей для кодирования данных, отправляемых через анонимное соединение в обоих направлениях. Луковица отправляется по пути, установленному прокси: луковичный маршрутизатор, получивший луковицу, очищает свой слой, идентифицирует следующий переход, записывает в таблицу начальное число ключа, время истечения и идентификаторы входящих и исходящих соединений, а также keys, которые должны быть применены, дополняет луковицу и отправляет ее следующему луковичному маршрутизатору. Поскольку самый внутренний уровень содержит имя машины назначения, последний маршрутизатор пути будет выступать в роли прокси-сервера назначения и открывать сокетное соединение с машиной назначения.Обратите внимание, что только предназначенный для этого луковый маршрутизатор может отделить предназначенный для него слой. Таким образом, каждый промежуточный луковый маршрутизатор знает (и может взаимодействовать) только с предыдущим маршрутизатором и маршрутизатором следующего перехода. Более того, он не способен понять содержимое следующих слоев луковицы. Маршрутизатор и любой внешний наблюдатель не могут знать априори длину пути, поскольку размер луковицы поддерживается постоянным благодаря тому факту, что каждый промежуточный маршрутизатор обязан добавлять отступы к луковице, соответствующей слою фиксированного размера, который он удаленный.

        После установления анонимного соединения данные можно отправлять в обоих направлениях. Луковый прокси получает данные от приложения-инициатора, разбивает их на пакеты фиксированного размера и добавляет уровень шифрования для каждого лукового маршрутизатора на пути, используя ключи, указанные в луковице. Когда пакеты данных проходят через анонимное соединение, каждый промежуточный луковый маршрутизатор удаляет один уровень шифрования. Последний маршрутизатор на пути отправляет открытый текст получателю через сокетное соединение, которое было открыто на этапе настройки.Это многоуровневое шифрование происходит в обратном порядке, когда данные отправляются обратно с компьютера назначения в приложение-инициатор. В этом случае прокси-инициатор, который знает как ключи, так и путь, будет расшифровывать каждый уровень и отправлять открытый текст в приложение, используя свое сокетное соединение с приложением. Что касается лука, то данные, передаваемые по анонимному соединению, выглядят по-разному для каждого промежуточного маршрутизатора и внешнего наблюдателя, поэтому их невозможно отследить. Кроме того, скомпрометированные луковые маршрутизаторы не могут взаимодействовать для корреляции потока данных, который они видят.

        Когда приложение-инициатор решает закрыть сокетное соединение с прокси-сервером, прокси-сервер отправляет сообщение об уничтожении по анонимному соединению, и каждый маршрутизатор удаляет запись из таблицы, относящуюся к этому соединению.

        Протокол луковой маршрутизации имеет несколько преимуществ. Во-первых, наиболее надежным элементом инфраструктуры луковой маршрутизации является прокси-сервер инициатора, который знает топологию сети и определяет путь, используемый анонимным соединением. Если прокси перемещается на машине-инициаторе, доверенная часть находится под полным контролем инициатора.Во-вторых, общие криптографические накладные расходы такие же, как и при шифровании каналов, но если при шифровании каналов достаточно одного поврежденного маршрутизатора, чтобы раскрыть все данные, то в луковичной маршрутизации маршрутизаторы не могут сотрудничать, чтобы сопоставить то немногое, что они знают, и раскрыть информацию. В-третьих, поскольку у лука есть время истечения срока действия, повторные атаки невозможны. Наконец, если также требуется анонимность, то вся идентифицирующая информация должна быть дополнительно удалена из потока данных перед отправкой по анонимному соединению.Однако луковая маршрутизация не является полностью неуязвимой для атак анализа трафика: если будет записано огромное количество сообщений между маршрутизаторами и проанализированы паттерны использования, то можно будет составить точное предположение о маршрутизации, то есть также об инициаторе и получателе. ответчик. Кроме того, топология инфраструктуры луковичного маршрутизатора должна быть статической и известной априори по крайней мере одному прокси-серверу луковичного маршрутизатора, что делает протокол малоадаптивным к сбоям узла/маршрутизатора.

        Tor [60] — луковая маршрутизация второго поколения.Он устраняет некоторые из отмеченных ранее ограничений, обеспечивая разумный компромисс между анонимностью, удобством использования и эффективностью.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
