Как копать траншею под фундамент: Траншея под фундамент: как выкопать

Содержание

Всё о том, как копать фундамент под жилой дом

Чтобы понять, как копать фундамент, необходимо определиться с типом почвы на участке, климатическими условиями местности и характеристиками возводимого здания. Рассмотрим возможные способы создания траншеи или котлована, правила выполнения подготовительных и других работ. Также узнаем, как выкопать фундамент под дом своими руками, учитывая рекомендации специалистов.

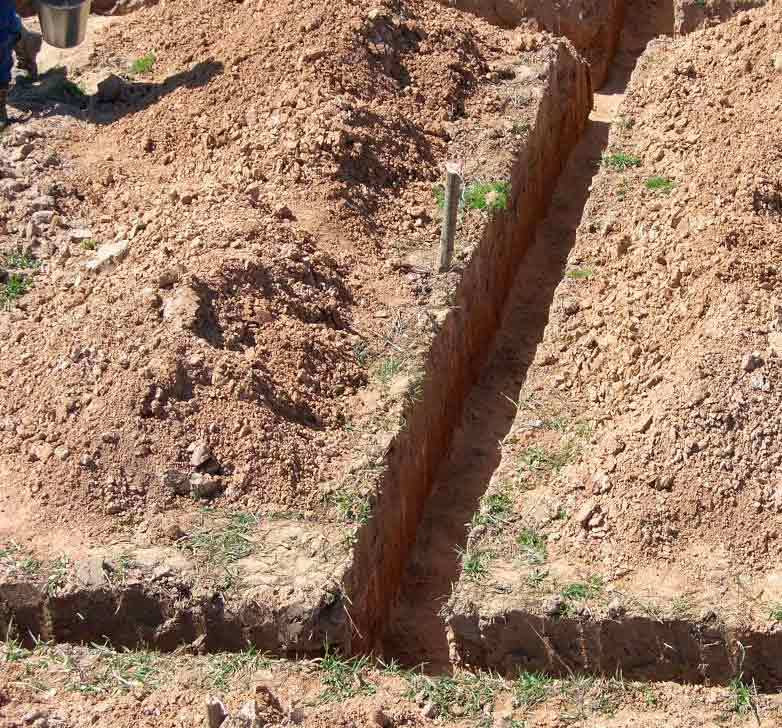

Траншея под фундаментИсточник svaimania.ru

Правила выполнения расчётов

Чтобы понять, как правильно копать фундамент, необходимо разобраться с некоторыми выходными параметрами. Важно определить характеристики почвы – способность выдерживать нагрузку, глубину промерзания, наличие грунтовых вод. Также на выбор типа фундамента влияет конфигурация и назначение здания (жилое, общественное, хозяйственное, временное). Обязательно учитывают предполагаемую нагрузку от его несущих элементов.

Самым простым способом устройства фундамента под дома называют установку ленточной конструкции. В данном случае её основание должно находиться ниже глубины промерзания грунта, что определяется климатическими условиями в конкретном регионе.

Выбор глубины фундаментной ленты с учётом уровня промерзания грунтаИсточник ytimg.com

При выборе глубины заложения ленточного фундамента также учитывают наличие в здании подвального или цокольного этажа. В данном случае отметка его подошвы должна быть на 30-50 см ниже поверхности пола. Также фундамент заглубляется таким образом, чтобы до грунтовых вод оставалось не меньше 50 см.

Не менее популярна плитная конструкция основания под дом. Она используется для зданий со сложной конфигурацией и со значительной нагрузкой на грунт. Также плитный фундамент с дополнительным утеплением считается рациональным решением при значительной глубине промерзания почвы, когда устройство ленточного основания обойдётся слишком дорого.

Котлован под плитный фундаментИсточник kakpostroit.su

Объем земляных работ

Чтобы выяснить, как выкопать фундамент, важно определиться с перечнем необходимых земляных работ. Они могут включать следующие операции:

  • выкапывание траншеи;
  • бурение ям под сваи;
  • выемка плодородного слоя почвы под монолитную плиту;
  • разработка глубокого котлована при наличии подвала.

К разработке грунта также относят планировку участка и обустройство путей для подъезда строительных машин.

Применение спецтехники или копание вручную

Чтобы понять, как правильно выкопать фундамент под дом, следует чётко определить объем земляных работ. При устройстве лёгких или небольших по площади зданий проще все сделать вручную. Такой подход оправдан при строительстве бани, веранды, гаража, маленьких пристроек.

Рытье траншеи вручнуюИсточник ydoo. info

Применение экскаватора при устройстве фундаментов оправдано в следующих случаях:

  • Кроме выемки грунта, его необходимо погрузить в специализированный транспорт для дальнейшего вывоза.
  • Запланирован большой объем земляных работ.
  • Разработка осуществляется на мёрзлых, каменистых или сильно уплотнённых почвах.
  • Под дом необходимо выкопать глубокую траншею небольшой ширины.

Применение экскаватора для выполнения земляных работ позволяет ускорить процесс копания фундамента и снизить трудозатраты. Но даже после использования землеройной техники у рабочих остаётся много задач. Необходимо вручную выровнять дно траншеи, укрепить стенки (особенно актуально при наличии лёгких осыпающихся грунтов). После устройства фундамента осуществляют обратную засыпку почвы.

Механизированная копка траншеиИсточник ytimg.com

Разметка котлована

Чтобы понять, как правильно выкопать траншею под ленточный фундамент, перед выполнением разметки следует расчистить и выровнять площадку под будущую застройку. После завершения подготовительного этапа переходят непосредственно к основным работам:

  1. Одну из сторон фундамента привязывают к любому объекту на строительной площадке. Для этой цели может использоваться ограждение, существующие здания и сооружения.
  2. Выполнив необходимые расчёты, натягивают первый шнур вдоль одной из стен. Для его фиксации используют колышки, которые забивают чуть дальше углов здания. Это предупредит разрушение разметки в процессе копания траншеи.
  3. Шнуры натягивают вдоль всех сторон фундамента. Их пересечения совпадают с углами будущей траншеи.
Разметка под фундаментИсточник dekor-okno.ru

Хорошо понимая, как копать под фундамент, нужно не забывать о точности разметки. Чтобы облегчить себе работу и получить траншею с ровными углами, следует использовать обычную теорему Пифагора (метод треугольника со сторонами 5, 3, 4 м). Правильность выполнения разметки для прямоугольного контура, определяют, ориентируясь на диагонали. Они должны быть равными. При выявлении неточностей разметку проводят сначала.

Если неясно, как выкопать траншею под фундамент сложной конфигурации, дополнительно используют нивелир. Также данный прибор понадобиться при значительном перепаде высот на участке. В таком случае выполнять измерения при помощи рулетки нецелесообразно, что приведёт к большим погрешностям.

Нивелир для разметки фундаментаИсточник msd.com.ua
Арматура для фундамента: разновидности, способы укладки и вязки, расчет количества, фото

Геометрические параметры траншеи

При определении размеров фундамента следует опираться на существующее проектное решение. При этом глубина и ширина траншеи всегда будет немного больше от параметров будущей ленты. Это объясняется необходимостью дополнительного устройства щебеночно-песчаной подушки, установкой щитов опалубки. После завершения заливки бетона или монтажа фундаментных блоков появляется необходимость выполнения гидроизоляционных работ.

Перед тем, как копать траншею под фундамент, нужно учитывать, что её глубина превышает уровень подошвы ленты на 35 см. Ширина углубления в грунте должна быть больше на 65 см с внешней стороны (для выполнения гидроизоляционных работ) и на 35 см с внутренней (для установки щитов опалубки). При наличии на участке рыхлой почвы стенки траншеи делают под небольшим уклоном, что позволяет предупредить её разрушение. В данном случае параметры углубления определяются с учётом типа грунта. Если почва сыпучая, откос делают 1:0,5. Когда грунт очень сухой, этот параметр составит 1:0,25.

Устройство фундаментной лентыИсточник 1000remontov.ru

Правила выполнения земляных работ вручную

Чтобы понять, как быстро выкопать траншею под фундамент, во время выполнения работы нужно придерживаться простых правил:

  • Перед копанием фундаментной ленты рекомендуется предварительно снять плодородный слой грунта (приблизительная толщина 30 см).
    В дальнейшем его можно использовать для устройства газона или клумбы. Извлечённый грунт также применяют для выравнивания рельефа участка.
  • Перед копанием траншеи под фундамент необходимо определиться с местом складирования грунта. Его отбрасывают минимум на расстояние 1,5 м. Но лучше сразу вывозить грунт за пределы строительной площадки, что не создаст преград при выполнении следующих этапов работ.
  • Если траншея будет копаться рядом с пристройкой, нужно убедиться, что отсутствует вероятность повредить её фундамент.
  • При выявлении ям на дне траншеи их запрещено обратно засыпать грунтом. После устройства фундамента, особенно это касается сборных конструкций, в указанном месте снова образуется углубление. Любые ямки в траншее нужно засыпать щебеночно-песчаной смесью.
Засыпка песка в траншеюИсточник readmehouse.ru
4 способа расчетов свайного фундамента: как рассчитать сваи, столбы, ростверк – на онлайн калькуляторе и вручную
  • Копание траншеи начинают с внешнего периметра. Потом переходят к устройству внутренних перегородок.
  • После выкапывания траншеи рекомендуется сразу выставлять опалубку, устанавливать арматуру и заливать бетон. Если этого не сделать, стенки углубления в грунте разрушатся, а дно размокнет от дождя. В такой ситуации устройство фундаментной ленты невозможно. Если заливка бетона сразу не планируется, рекомендуется не докапывать траншею на 15-20 см. Тогда непосредственно перед выставлением опалубки нужно будет удалить лишний грунт.
  • Если выкопанная траншея имеет глубину намного больше планируемой, добиться необходимой отметки подошвы фундамента можно при помощи песка и щебня. Максимальная толщина подстилающей подушки – 10 см. Также уменьшить глубину можно при помощи кирпича. Выполнять обратную засыпку грунта категорически запрещено из-за опасности проседания фундаментной ленты после заливки.

Правила копания фундамента подробно описаны в следующем видео:


Правила строительства фундаментов для гаража

Выбор времени года для рытья котлована или траншеи

Специалисты рекомендуют планировать разработку грунта под фундамент проводить летом или осенью. В это время почва максимально мягкая и поддаётся копанию.

Зимой устройство фундамента невозможно из-за замёрзшего грунта. Если запланировать работы на данный период, их стоимость увеличивается в несколько раз. Также устройство траншеи или котлована зимой утрудняется из-за необходимости в кратчайшие сроки завершить кладку фундаментных блоков или заливку монолитной конструкции. Они не должны промёрзнуть, что негативно скажется на их несущей возможности. Также зимой важно сразу предусмотреть процесс вывоза лишнего грунта. В противном случае он замёрзнет и убрать его будет очень сложно.

Особенности выполнения земляных работ в зимний период подробно описаны в следующем видео:

Весной копать фундамент также нежелательно. В данный период почва перенасыщена влагой от талого снега, существенно повышается уровень грунтовых вод. Чтобы справиться с такой проблемой, необходимо дополнительно привлекать технику для откачивания жидкости.

Также не рекомендуется начинать земляные работы поздней осенью. В это время наблюдаются регулярные заморозки, что приводит к промерзанию верхнего слоя грунта.


Фундамент под мангал: когда он нужен и этапы строительства своими руками

Коротко о главном

Перед выкапыванием траншеи или котлована для устройства фундамента необходимо предварительно выполнить все расчёты. Их параметры зависят от характеристик грунта, глубины промерзания почвы и уровня нагрузки от несущих конструкций здания.

Для выполнения земляных работ можно использовать экскаватор или все выкопать вручную. Выбор метода зависит от объёма выемки грунта, необходимости его погрузки для дальнейшего вывоза и других нюансов.

При устройстве котлована под фундаментную плиту разработку почвы выполняют поэтапно. Слой за слоем выкапывают грунт, учитывая рекомендации для укрепления стенок.

Как копать траншею — инструкция по выкапыванию траншей

Мало, кто любит грязную работу, но в целях экономии можно и копать траншеи своими руками. На первый взгляд может показаться, что копание траншеи – дело простое. Но это не так. В каждом отдельном случае, будь то траншея под фундамент дома или под водопровод, нужно учитывать технологические моменты, которые мы постараемся раскрыть в этой статье.

Рытье «окопов» для фундамента!

Каждый понимает, что фундамент в доме является ключевой основой. Именно от него зависит долговечность строения. По этой причине к рытью траншеи для фундамента следует подойти серьезно.

Обратите внимание! В некоторых случаях потребуется помощь инженера, который в точности рассчитает требуемую глубину фундамента.
Траншея под фундамент

Один из важных факторов, который влияет на определение глубины траншеи, это вид почвы. В некоторых случаях помимо фундамента, потребуется установить столбы-опоры. Поэтому перед покупкой земельного участка, прежде всего, определите характер почвы и рассчитайте, какие вложения потребуются с вашей стороны. Ведь если большая глубина траншей предполагает сильно заглубленный фундамент, то, соответственно, увеличатся расходы на заливку фундамента.

Непосредственно перед началом копания важно хорошо подготовить строительную площадку. Например, в подготовку включается удаление кустарников, деревьев и их корней. Не следует начинать строительство дома, если на территории растет большое дерево, иначе вам придется очень тщательно устранять его корни, которые глубоко уходят в почву.

Нередко можно воспользоваться услугами гидравлического трактора, однако, это не всегда возможно. Все дело в том, что на некоторых участках могут быть достаточно узкие места, куда он никак не подберется. По этой причине идеальным вариантом будет выкапывание траншей вручную при помощи лопаты. Более того, аренда экскаватора обойдется вам дороже, в отличие от ручной работы, даже если вам придется нанять несколько человек. Итак, если планируется выкопать траншею под фундамент небольшого размера, то можно приступать к самостоятельному выполнению работ. Если же предстоит большой объем работ, то лучше воспользоваться услугой специализированной техники.

Необходимый материал и инструмент

Нужны лопаты

Итак, чтобы приступить к работе важно подготовить все необходимое, тогда вам не придется отвлекаться по мелочам. Следует подготовить такой материал, как шпагат, колышки и доски. Что касается инструмента, то здесь потребуется:

  • рулетка,
  • карандаш,
  • защитные очки,
  • перчатки,
  • ножовка по дереву,
  • уровень,
  • молоток,
  • тачка,
  • лопата.
Обратите внимание! После завершения рабочего дня рекомендуется тщательно очистить весь строительный материал и инструмент от грязи. Благодаря этой несложной процедуре, он сохранится на долгий период времени.

Работы по разметке траншеи

Разметка фундамента

Чтобы ваш фундамент был правильной формы, то, прежде всего, необходимо выполнить разметку фундамента. Итак, по заранее спроектированному плану вам необходимо осуществить точные замеры траншеи. Для этого вам потребуются колышки, которые следует надежно вбить в землю на некотором расстоянии от траншеи. Непосредственно перед началом копки проверьте все измерения несколько раз. Иначе потом будет крайне сложно что-либо исправить.

Приступаем к работе

После всех подготовительных работ следует незамедлительно приступать к основным работам. Итак, на земле отмечаете или прочерчиваете линии будущей траншеи. Обязательно продумайте, куда вы будете скидывать грунт. Если возле траншеи есть какое-то сооружение, то важно убедится в том, что проводимые работы не повредят целостности и крепости строения.

Отметьте все необходимые линии

Некоторые полагают, что этот этап работы не так важен, ведь в результате, фундамент видно не будет. Однако это большое заблуждение. Если не пользоваться планом, то это может привести к нарушению геометрии всей конструкции. В процессе рытья в грунте могут встречаться бетонные помехи. В таком случае их следует разбить при помощи отбойного молотка. Особенно таких «артефактов» может быть много, если вы решили сделать пристройку. При сбрасывании земли возле траншеи важно следить за тем, чтобы она обратно не ссыпалась. Возможно, потребуется частично вывезти ее на тачке. Но заранее продумайте, где вы будете использовать образовавшийся грунт, возможно, его можно применить в вашем будущем саду.

Если вы решили использовать тачку для вывоза лишнего грунта, то позаботьтесь об изготовлении мостиков. Для этого можно применять доски.

Обратите внимание! После окончания рабочего дня рекомендуется прикрывать траншею. Это предотвратит случайное падение в нее человека.
Проверьте ровность траншеи

Когда траншея готова, то дно должно быть хорошо выровнено. Для этого можно использовать лазерный уровень, который устанавливается на каждый угол траншеи. Все размеры нужно проверить, проведя измерения рулеткой. Если наблюдаются небольшие перепады, то следует еще снять определенный слой грунта.

Если вы решили копать траншею под водопровод, то принцип работы практически аналогичен. Единственное, что вам не придется осуществлять такие уж точные измерения, как в случае с траншеей для фундамента. Работа по выкапыванию траншеи для водопроводной трубы менее трудозатратна.

Обратите внимание! Важно учесть наличие уже проложенных коммуникаций в земле, при этом выбирая максимально короткий путь.

Итак, мы рассмотрели с вами основы копания траншеи своими руками. Помните о том, что в некоторых случаях лучше всего воспользоваться услугами экскаватора, ведь эта работа трудоемкая и утомительная. Если же вариантов никаких нет, то придется все делать самостоятельно.

Видео

Способ рытья траншеи под воду глубиной два метра:

Траншея под фундамент

Фундамент необходим для жесткости и долговечности вашего строения в долгосрочной перспективе, поэтому важно обратить внимание на наше руководство. Помните, что вы должны нанять квалифицированного инженера, чтобы определить глубину вашего фундамента, а также количество арматуры, которую необходимо будет использовать. В этой статье мы покажем вам несколько основных приемов рытья траншеи для фундамента. Вы должны понимать, что структура почвы влияет в большой степени на глубину и размера вашего фундамента.

В некоторых случая в дополнение к фундаменту требуется ставить столбы. Поэтому, лучше оценить качество почвы до ее покупки или перед началом строительства строения. Перед тем как начать копать траншею под фундамент, необходимо тщательно подготовить площадку. Вы должны удалить деревья, кустарники и их корни. Если на вашем участке растут большие старые деревья, лучше перенести строительство в другое место, иначе вам придется потратиться на вырубку их под корень. Чтобы выкопать траншею под фундамент, можно воспользоваться арендой гидравлического экскаватора, нанять несколько человек или выкопать траншею самостоятельно. Очевидно, что первый вариант сделает работу быстро, но в некоторых случаях гидравлический экскаватор не сможет добраться к узкому или изолированному участку. В этом случае единственный выход-нанять 3-4 человек, чтобы копать траншею под фундамент с помощью лопаты или же капать самостоятельно. Из нашего опыта, копать траншею под фундамент, лопатами лучше и дешевле, чем аренда экскаватора. Прежде всего, при копке траншеи техникой. траншея может случайно рухнуть, при копке траншеи вручную вы больше контролируете процесс. Тем не менее, если мы говорим про большой участок, тогда лучше всего использовать экскаватор.

Подготовка к копке траншеи под фундамент Материалы доски колышки шпагат Инструменты защитные перчатки, очки рулетка, столярный карандаш ручная пила/циркулярная пила молоток уровень лопаты тачка Советы тщательно очистить ваши инструменты после завершения проекта Время несколько дней, в соответствии с почвой Разметка траншеи фундамента Первый шаг, чтобы заложить фундамент вашего дома. Для того, чтобы сделать хорошую работу, вам нужно построить примерно то что показано на рисунке ниже. В дальнейшем такие «колышки» нужно будет надежно вбить в углах для разметки будущего фундамента. Далее, правильно сделайте разметку и вбейте колья.

Умный Совет: измерьте все расстояния несколько раз, измерьте расстояние диагоналей. Как копать траншею под фундамент После того как вы убедились, что расстановка вашего дома выполнена верно, вы можете приступить к началу рытья траншеи под фундамент. Как мы уже говорили, существуют случаи, в которых вы не можете арендовать гидравлический экскаватор, так что вы должны использовать традиционный метод: рыть траншею лопатами. Хотя это может показаться простой процесс, мы можем заверить вас что это сложно, но если вы обратите внимание на наши рекомендации, вам это покажется легким. Во-первых, нужно отметить на земле размеченные линии будущей траншеи. Важно предусмотреть, куда вы будете скидывать грунт. Умный Совет: прежде чем копать траншею под фундамент, вы должны удалить растения, которые будут на пути вашего дома. Используйте лопату или пилу для удаления кустарников и их корней. Если вам придется копать траншею, рядом с вашим домом, вы должны обратить особое внимание на то, как это может отразиться на жесткости конструкции вашего дома. Вы должны убедиться, что вы копая траншеи не повредите фундамент дома.

Работайте внимательно и терпеливо, любая ошибка вам создаст больше проблем. Как ни странно, есть много людей, которые думают, что фундамент не важен, его же не видно. Ничто не может быть более ошибочным, поэтому убедитесь, что вы строите фундамент в соответствии с планами, иначе ваша безопасность находится под угрозой. Умный Совет: при расширении вашего дома, в большинстве случаев, вы также должны укрепить фундамент вашего старого дома, чтобы убедиться, что это окажет поддержку старого и нового строения. Если на вашем пути встречаются бетонные помехи, используйте молоток для разбивки бетона или отбойный молоток. Бетонные камни встречаются если вы делаете пристройку. Умный Совет: при использовании отбойный молоток убедитесь, что вы используйте защитные очки и защиту ушей. Продолжайте копать траншею под фундамент в соответствии с планами, и убедитесь, что вы складываете почву рядом с площадкой строительства, в дальнейшем вы будете нуждаться в земле, чтобы заполнить фундамент. Умный Совет: остатки грунта, вынутого из траншеи может пригодиться, чтобы в дальнейшем применить его на вашем участке.

Если вам это не нужно, вы можете отдать его кому-нибудь, кто может использовать его в своем саду. Вы можете транспортировать почву с помощью тачки. Тачка — удобный инструмент, поскольку она позволяет перенести в почву со строительной площадки, не прикладывая особых усилий. Умный Совет: убедитесь, что колесо тачки накачано, в противном случае будет сложнее перевозить грунт. Так же можно сделать мостики для того чтобы было без труда перевозить на тачке грунт по ним. Умный Совет: прикрывайте траншеи на ночь, чтобы никто не смог в нее упасть и не повредили себе здоровье. Когда копаете траншею фундамент, важно, убедиться, что её дно идеально выравнено. Используйте лазерный уровень или уровень воды, чтобы сделать видимыми знаки на четырех столбах, установленных на каждом углу траншей. Далее, используйте рулетку для измерения расстояния от знаков отмеченных лазерным уровнем до дна траншеи. Если четыре глубины равны, это означает, что уголки вашей траншеи является в должном уровне.

Если глубин разные, вы должны настроить их соответствующим образом. Прочитайте больше о том как построить опалубку для фундамента. Спасибо за чтение нашей статьи Как выкопать траншею под фундамент и мы рекомендуем, чтобы вы прочли остальные наши статьи. Не забудьте поделиться с друзьями, с помощью социальных кнопок.

Как надежнее копать фундамент: вручную или при помощи спецтехники

Любое жилое или производственное здание строится на фундаменте. Разновидностей этого сооружения существует несколько.

Как правильно сделать разметку под фундамент

Прежде всего, на участке, где будет возводиться фундамент для дома, необходимо:Снять плодородный слой земли на глубину 15-20 см. и выровнять площадку под строительство;Определить расположение фундамента и разбить его с помощью шпагата и большого угольника;Затем по осям забить колышки или куски арматуры и проверить диагонали с каждого угла. Если они равны по длине, значит, разметка под фундамент произведена правильно.

Если нет – выровнять углы;На расстоянии одного метра от колышков вкопать столбы, к ним прибить доски (обноску) примерно на уровне 80 см  от земли. В ребра досок вбить гвозди и натянуть шпагат таким образом, чтобы он проходил по центру фундамента прямо под вбитыми нами колышками;После этого приступить к извлечению грунта из траншеи. Фундамент необходимо класть сразу же после выемки грунта, так как земля, высыхая, будет осыпаться и ее придется снова удалять из траншеи.В зависимости от глубины и плотности грунта стенки траншеи под фундамент делают или вертикальными (при глубине до 1 метра) или с небольшим уклоном (при глубине более 1 метра).

Глубина заложения фундамента зависит от уровня грунтовых вод на участке, глубины промерзания грунта и его вида.

P.S. А на десерт предлагаю посмотреть видео-ролик: Правильная разбивка участка

Рытье «окопов» для фундамента!

Каждый понимает, что фундамент в доме является ключевой основой. Именно от него зависит долговечность строения. По этой причине к рытью траншеи для фундамента следует подойти серьезно.

Обратите внимание! В некоторых случаях потребуется помощь инженера, который в точности рассчитает требуемую глубину фундамента.Траншея под фундамент

Один из важных факторов, который влияет на определение глубины траншеи, это вид почвы. В некоторых случаях помимо фундамента, потребуется установить столбы-опоры. Поэтому перед покупкой земельного участка, прежде всего, определите характер почвы и рассчитайте, какие вложения потребуются с вашей стороны. Ведь если большая глубина траншей предполагает сильно заглубленный фундамент, то, соответственно, увеличатся расходы на заливку фундамента.

Непосредственно перед началом копания важно хорошо подготовить строительную площадку. Например, в подготовку включается удаление кустарников, деревьев и их корней. Не следует начинать строительство дома, если на территории растет большое дерево, иначе вам придется очень тщательно устранять его корни, которые глубоко уходят в почву.

Нередко можно воспользоваться услугами гидравлического трактора, однако, это не всегда возможно. Все дело в том, что на некоторых участках могут быть достаточно узкие места, куда он никак не подберется. По этой причине идеальным вариантом будет выкапывание траншей вручную при помощи лопаты. Более того, аренда экскаватора обойдется вам дороже, в отличие от ручной работы, даже если вам придется нанять несколько человек. Итак, если планируется выкопать траншею под фундамент небольшого размера, то можно приступать к самостоятельному выполнению работ. Если же предстоит большой объем работ, то лучше воспользоваться услугой специализированной техники.

Неглубокий фундамент

Все знают, что фундамент нужен глубокий, но не все его таким делают, мотивируя чаще всего тем, что строить глубокий фундамент дорого. Ремонтировать потом недорого? Ну, не делайте вы под летний домик фундамент на 1,4 м. На такую глубину грунт действительно промерзает редко, но хотя бы на 1 м сделайте. Не хватает денег на ленточный фундамент – сделайте столбчатый. А уж если решили сделать мелкий монолитный фундамент, то хотя бы заармируйте его как следует. Не просто накидайте в бетон всякого железа, а установите арматуру так, чтобы она перехватывала изгибающее напряжение в фундаменте. Помните: бетон изгиб не держит – ломается. А в мелком фундаменте возникают именно изгибающие напряжения из-за неравномерной оттайки грунта.

Пренебрежение вертикальной гидроизоляцией

Казалось бы, чего проще – промазать фундаментные блоки битумом, разведенным в керосине. Нижние блоки с трех сторон, верхние с двух или с одной, если здание с подвалом. Промазать их можно наверху (до монтажа) и внизу, в траншее, после монтажа. Но нет! Вим Ставим фундамент без изоляции.Утепление и гидроизоляция фундамента и стен фундаментных

Весной и осенью грунт насыщается водой, а открытые капилляры в теле фундамента активно всасывают воду в себя. Бетон хорошо держит цикл замораживание-оттаивание, но ставит его в жесткие условия без необходимости ни к чему. Еще можно понять, когда не обмазывается монолитный фундамент, т.к. обкапывать его трудоемко. Но сборный фундамент нужно обмазать, а при высоких грунтовых водах и оклеить рубероидом, да еще и пазухи засыпать жирной глиной. Пренебрежение горизонтальной гидроизоляциейФундамент работает в условиях постоянного увлажнения. Влага, накапливающееся в нем, перекачивается капиллярами вверх, происходит намокание стен. Как следствие – мороз рвет стены, а холод через влажные стены проникает в помещение. Стены внутри помещения покрываются грибком, чернеют, деревянные изделия гниют. А перехватить эту влагу очень просто, достаточно положить на фундамент 2 слоя рубероида. Влага в стены не пройдет. Фундамент может намокнуть не только от влаги, содержащейся в грунте, но и от атмосферных осадков. Защита от атмосферных осадков осуществляется грамотно выполненной отмосткой.

Как самостоятельно залить фундамент под забор: последовательность работ

Для большей наглядности изложим ответ на вопрос, как сделать фундамент под забор, в виде небольшой инструкции, которая поможет вам избавиться от многих проблем на этом пути.

Ну и в заключение несколько советов, которые позволят вам изготовить поистине качественный фундамент под забор. Во-первых, нужно обеспечить медленное застывание бетона – палящее солнце и неимоверный зной могут сыграть злую шутку, результатом которой станет появление трещин. Залитый фундамент нужно накрыть полиэтиленом, замедлив испарение воды из бетона. Во-вторых, чтобы противостоять уходу воды из бетона через грунт, перед заливкой опалубки траншею нужно обильно смочить водой. И, в-третьих, не приступайте к строительству забора не уложив на фундамент гидроизоляцию – она воспрепятствует промоканию кирпича или блоков влагой, проникающей из грунта сквозь фундамент. Отказ от гидроизоляции может повлечь за собой разрушение кирпича в зимний период.

Особенности проектирования прохода трубопроводов под фундаментом

Нормативные требования к прокладке наружной и внутренней канализации изложены в СП Требования имеют прямую зависимость от типа фундамента, поскольку глубина заложения бывает разной, и возможность прокладки труб под основанием имеется не всегда. Вывод канализации из дома под фундаментом возможен только на мелкозаглубленном варианте ленточного основания. В случае заглубленного фундамента, погруженного в грунт ниже уровня промерзания, придется делать отверстие в бетоне ленты и выводить трубопровод через него. Необходимо обеспечить соблюдение следующих норм и требований:

  • минимальная глубина траншеи должна обеспечивать укладку трубы не менее, чем в 0,7 м от дневной поверхности. Это необходимо для защиты наружной системы от механического воздействия от движущихся машин, людей или механизмов, возделывания почвы и т.д.;
  • если трубы укладываются выше уровня промерзания грунта, обязательно утепление греющим кабелем, скорлупами или иными видами теплоизоляции;
  • если диаметр канализационных труб меньше 20 см, расстояние от вывода до водопровода должно быть не менее 1,5-5 м.;
  • отверстие в фундаменте или гильзе под трубу должно обеспечивать уклон 4-7°.

Также необходимо учесть, что расстояние от септика до соседского забора не должно быть менее 2 м, а до колодца — не менее 30-50 м. Это позволит сохранить отношения с соседями и чистоту воды в колодце. Прокладка канализационной трубы под фундаментом выполняется во время нулевого цикла строительства, чтобы впоследствии не производить земляные работы, препятствующие дальнейшим операциям и создающие опасность для постройки.

Инструмент для выкапывания траншей вручную

После вынесения контуров траншеи можно приступать к раскопкам. Для того чтобы выкопать фундамент вручную, потребуется следующий инструмент:

  • штыковые и совковые лопаты;
  • заступ и лом;
  • тачка для вывоза вынутого грунта;
  • механическая или ручная трамбовка.

В случае песчаных или других слабых осыпающихся грунтов и глубине траншеи более одного метра, необходимо приготовить материал для укрепления стенок. Это могут быть доски или любые прочные щиты.

Для промеров глубины выкопанной траншеи рекомендуется изготовить измерительную рейку. Для этого на ровном деревянном бруске нужно нанести четко видимые отметки с интервалом 10 см и подписать их значения.

Как вырыть котлован в ограниченном пространстве

При строительстве погреба в обжитом или построенном доме, единственным правильным решением будет выкапывание его с помощью:

  • Кирки.
  • Лопаты.
  • Ведра.

В этом случае в любой комнате вскрывается пол и после многочасовой, тяжелой и грязной работы небольшой котлован будет готов. Необходимо иметь в виду, что вырытый котлован не должен оказывать влияние на грунт под ленточным фундаментом для дома.

Совет: Подкоп в доме не должен быть расположен меньше одного метра от всех стен дома при ленточном фундаменте. В противном случае может произойти просадка и деформация строения. При свайном фундаменте любого типа, работам вблизи него ничего не угрожает: масса дома сваями переносится на нижерасположенные пласты грунта.

Подвал под домом

После завершения строительства, погреб фундамент не ослабляет, а наоборот усиливает его, препятствует просадке грунта.

Как сделать стены и вход

Сооружение стен погреба является не менее важным процессом, чем устройство фундамента.

При этом необходимо определить, где будет размещен вход:

  • В потолке.
  • В стене. Такой вариант лучше, в этом случае легче сделать удобную лестницу. Но можно пользоваться и приставной лестницей и люком в потолке.

Высота стены погреба выбирается примерно на 50 сантиметров выше, чем уровень грунта. Для возведения стены можно использовать любые материалы: от цементного раствора до современных пенобетонных блоков. Материал выбирается в зависимости от предпочтений владельца и требований, которые предъявляются к будущему хранилищу.

Как устроить дренажную систему и вентиляцию погреба

Схема устройства водонепроницаемого погреба

Технология сооружения водонепроницаемого бетонного погреба состоит в следующем:

  • Снаружи устанавливается дренажная система, которая предназначена для гидроизоляции сооружения и отвода воды. Для этого выкапывается дренажная канавка длиной около 40 сантиметров, глубиной немного больше уровня поверхности фундамента.
  • На дно траншеи укладывается дренажная труба.
  • Сверху насыпается гравий.
  • Затем система засыпается грунтом.
  • Поверхность разравнивается, при этом обеспечивается необходимый уклон, чтобы отводить воду в период дождей.

Совет: При строительстве погреба в песчаном грунте, стенки котлована следует отделать плетнем или досками. Обшивка должна выполняться таким образом, чтобы ее летом можно было снять, а помещение проветрить.

  • Стены погреба лучше сделать кирпичными, каменными, бетонными или из дерева.

Кирпичные стены погреба

  • После отделки помещения внутри него устанавливаются полки, стеллажи и другое оборудование, где станут храниться продукты. Устраиваются закрома для хранения урожая овощей.

Правильно оборудованная вентиляция погреба, влияет на качество и период хранения продуктов, которые там находятся.

В этом случае:

  • Устанавливается приточная и вытяжная трубы, расположенные на разных уровнях.
  • Отверстие для вытяжной трубы размещается под потолком погреба.
  • Выходное отверстие для притока воздуха должно быть на высоте 50 сантиметров от уровня пола.
  • Воздухообмен происходит за счет разности температур воздуха наружного и внутри помещения и разницы удельного веса воздушных масс.
  • Для площади погреба до восьми квадратных метров трубы для вентиляции берутся сечением 12х12 сантиметров.
  • В помещении устанавливается термометр.
  • Вентиляционные трубы при сильных морозах закрываются сверху.
  • При сильных холодах перекрытие дополнительно утепляется торфом или сухими листьями.

Особое внимание уделяется крышке погреба – она должна достаточно плотно закрывать вход. Лучше устроить небольшой тамбур, в котором будут две крышки.

Подробно о рытье котлована и обустройстве погреба показывает видео. Правильно построенный подвал, позволит сохранить урожай длительный срок.

Что выгоднее? Копать вручную или с помощью спецтехники?

Большинство людей старшего поколения считают, что гораздо проще осуществлять земляные работы ручным способом при помощи классической лопаты.

Некоторые пытаются выкопать котлованы для подвалов или септиков вручную. Иногда у них это даже получается.

Но сколько времени уходит на ручные работы? Есть ли в этом смысл? Давайте попробуем ответить на эти вопросы, рассмотрев более детально основные виды земляных работ.

Выравнивание и планирование земельных участков

Одним из очень популярных видов земляных работ является выравнивание и планирование земельных участков.

Выравниванием называют создание более ровной плоскости на участке без изменения угла наклона этого участка. Планировка земельного участка – изменение угла наклона участка.

Планировка участка часто связана с доставкой дополнительного грунта в случае его нехватки, либо с его вывозом в случае образования лишнего грунта.

Если рассматривать небольшой дачный участок, который имеет небольшие кочки и ямки, то ручным методом такой участок можно выровнять за одни день. Но если площадь участка превышает 10 соток, то ручная работа при помощи лопаты и тачки может затянуться на очень длительно время. В таком случае быстро и более качественное выравнивание можно осуществить с помощью спецтехники.

Если земельный участок имеет большой уклон и его необходимо уменьшить, то для этого потребуется с одной стороны участка изъять грунт на глубину один метр и переместить его в другую сторону участка. В данном случае, наверное, нет даже смысла сравнивать лопату и тачку с экскаватором погрузчиком и самосвалом. Ручные работы в таких случаях даже не рассматриваются.

Выкапывание траншей

Еще одним из довольно-таки популярных типов земляных работ является выкапывание траншей. Траншеи копаются для строительства ленточных фундаментов разнообразных строений и заборов.

Кроме этого, в траншеи укладываются водопроводы, газопроводы, электропроводы и водоотводы. Глубина траншеи для фундамента и для коммуникаций должны превышать уровень промерзания грунта.

В большинстве случаев, траншеи копают на глубину около одного метра.

Если копать траншеи ручным способом, то один человек за час сможет выкопать около 2-3 метров траншеи в зависимости от типа грунта.

Всем известно, что бывают очень твердые породы грунтов, в которых человек за одни час не прокопает и метра траншеи.

Если данные работы осуществлять с помощью экскаватора, то спецтехника может копать по 10-20 метров траншеи за один час, в зависимости от своей мощности.

Таким образом, можно сделать вывод, что ручной метод при выкапывании траншей можно применить только в том случае, если длина траншеи составляет несколько метров. Для более длинных траншей использовать ручной труд совсем не выгодно. Для таких случаев лучше всего брать в аренду спецтехнику.

Обратная засыпка

Очень часто после завершения земляных работ по изъятию грунта (выкапывание траншей, разработка котлована) возникает необходимость обратной засыпки грунта. Это, казалось бы, самая легкая работа, которую уж точно будет не сложно осуществить ручным способом. В любом случае, бросать вниз намного легче, чем вверх.

Но насколько рациональным будет использование ручной силы в данных работах? Ведь современный экскаватор погрузчик за один маневр может столкнуть более двух кубических метров земли. Человеку для этого потребуется несколько часов. В данном случае, обойтись ручной работой можно лишь в тех случаях, когда обратной засыпки требует всего 1-2 кубических метра грунта.

В других случаях без современной спецтехники не обойтись.

Подведение итогов

После тщательного анализа всех основных типов земляных работ можно сделать вывод, что ручная работа является настолько малоэффективной, что ее иногда даже нельзя рассматривать. Мы не утверждаем, что всем надо выбросить свои лопаты и для малейшей ямки заказывать экскаватор. Но для проведения полноценных объемных земляных работ просто нельзя обойтись без специальной техники.

Какой экскаватор лучше арендовать для земляных работ?

Все земляные работы можно выполнять при помощи всех типов экскаваторов: обычные экскаваторы, мини экскаваторы, экскаваторы погрузчики, большие сверхмощные экскаваторы на гусеничном ходу. Но каждый экскаватор будет являться наиболее эффективным в конкретном случае.

Если у Вас возникла необходимость в проведении земляных работ, Вы можете обращаться в нашу компанию. Мы сдаем в аренду практически любую спецтехнику. В нашем автопарке всегда имеются в наличии все типы экскаваторов. Мы готовы проанализировать все предстоящие работы и подобрать для Вас самый эффективный тип экскаватора, который выполнит все поставленные задачи за самое короткое время.

Способ №- две дуги

Тоже простой вариант, без использования высокотехнологичных инструментов. Разметка под фундамент включает себя использование простой веревки. Заранее вбейте один колышек в землю. От него измеряйте по прямой линии два одинаковых расстояния и сделайте там пометки. Можно просто вбить колышки. Дальше к каждому из крайних колышков по очереди нужно привязать веревку. Начнем с одной стороны. На конце веревки должен быть гвоздь. Теперь натяните веревкой и проведите дугу напротив колышка посередине. Точно также сделайте с другой стороны. У вас образуется пересечение двух дуг напротив центрального колышка. Если соединить точку пересечения дуг с центральным колышком, то образуется прямой угол в 90˚.

В конце осталось к колышкам на высоте будущего основания привязать веревку, проверить горизонтальность всех четырех сторон при помощи строительного уровня. Но, одного квадрата нам недостаточно. Если говорить о ленточном фундаменте, то нужно сделать внутренний контур, соответствующий ширине ленты.

Совет! Если вы планируете копать траншею не лопатами, а с привлечением специальной техники, то лучше использовать для разметки не веревку, а песок. Дело в том, что веревку при рытье ковшом можно порвать, да и видно ее плохо. А вот песок будет четко выделять границы.

Благодаря этим простым способам, вы сможете добиться ровности разметки без лазерного уровня и т. д.

Несколько полезных советов

При выполнении земельных работ необходимо учитывать глубину промерзания грунта в данной местности. Дно котлована в идеале располагают ниже границы промерзания. Это предохранит основу дома от деформации и от появления трещин. Песчано-гравийная подушка помогает сохранить его в нормальном состоянии. Щебень играет роль дренажа, песок предотвращает неравномерную усадку.

Земляные работы по рытью котлована состоят из следующих этапов: разработка грунта, его перемещение, уплотнение и последующая укладка.

Разработка грунта – это все работы, которые проводятся на поверхности земли. От качества их выполнения зависит устойчивость дома. По трудоемкости работы по подготовке траншеи составляют 15-20% от всех трудозатрат на постройку дома.

При выемке грунта нужно учесть, что рекомендуемая глубина траншеи должна составлять:

  • в песчаном и гравийном грунте – до 1 м;
  • в супесчаных грунтах – до 1,25 м;
  • в суглинках и глинистых грунтах – до 1,5 м;
  • в особо плотных грунтах – до 2 м.

Нужно обязательно соблюдать меры безопасности: при незакрепленных стенках траншеи основание должно возводиться сразу после выемки грунта. Иначе есть риск обвала стенок траншеи.

Правильное обустроенная траншея обеспечивает качественное сооружение фундамента. Качественно смонтированная основа, в свою очередь, является залогом долголетия и прочности всего строения. Поэтому отнестись к выполнению этих важных этапов стройки следует с должным вниманием.

Необходимые действия при устройстве траншеи вручную

Перед рытьем траншей снимите с участка дерн В соответствии с проектными размерами сделайте разметку на участке, при этом не забудьте прибавить внешние 0,2 метра на ширину. Размечать начинают с углов. Вбивают арматуру или колья, натягивают леску и, проверяя градус угла, выводят длину стен. После разметки ещё раз всё перемеряют, включая размер по диагонали.

Во время разметки ленточного фундамента необходимо определить наиболее низкий уровень периметра. Сделать это просто с помощью водяного уровня. В этой точке обустраивается дренажная система.

Итак, разметив участок для рытья, но перед тем как начать выкапывать фундамент вручную, необходимо:

  • расчистить участок под строительство от любых предметов, а также корней деревьев;
  • снять дерн по внутреннему периметру фундамента;
  • переместить верхний плодородный слой почвы в сад;
  • определить место для отвала грунта из траншеи.

Выкапывая траншею, отбрасывайте грунт на 1,5 м от ямы Грунт отбрасывают на расстояние до 1,5 м от края ямы. Выкапывать начинают с внешнего периметра, затем копают поперечные траншеи под основание для несущих стен. При необходимости дно траншеи уплотняют, заливают водой, отсыпают песчаную подушку и снова уплотняют.

После этого устилают гидроизоляционный материал или устанавливают стены опалубки для предотвращения обвалов стен траншеи.

Несколько дельных советов:

  1. Не рекомендуется рыть котлован под пристройку, вынимая грунт под прилегающим фундаментом готового здания.
  2. При устройстве дренажной системы расширьте траншею с учетом диаметра трубы, прибавив к значению от 20 до 30 см.
  3. В сыпучих грунтах стоит рыть траншею трапециевидно с расширением к верху. При этом расчетное значение ширины должно соответствовать низу траншеи. Подробности о нанесении разметки под фундамент и рытье траншеи смотрите в этом видео:

Виды ленточного фундамента по глубине заложения

Согласно СНиП –87 «Земляные сооружения, основания и фундаменты» ленточные несущие основания классифицируются по двум признакам:

  • по глубине заложения;
  • по способу устройства.

Глубина заложения фундамента зависит от несущей способности почвы и расчётной нагрузки, которая будет оказываться на возводимый фундамент. Несущая способность почвы определяется исходя из её типа, глубины промерзания и наличия грунтовых вод на участке, где планируется постройка здания. О конструкции и способе устройства ленточного фундамента читайте в следующем разделе.

Мелкозаглублённый ленточный фундамент

Мелкозаглублённый ленточный фундамент представляет собой ленту из бетона и армирующего каркаса, находящуюся на небольшой глубине в земле. Минимальный уровень заложения зависит от глубины промерзания грунта, его пучинистости и высоты грунтовых вод.

Мелкозаглублённый ленточный фундамент может быть изготовлен из железобетона, кирпича или пеноблоков

Рекомендуемое минимальное заглубление ленточного фундамента можно узнать в СНиП II–Б.1–62. Для ознакомления предлагаем таблицу, составленную на основе данных из этого документа. В среднем по России глубина заложения варьируется от 0,4 до 0,75 м. Дополнительно можно рассмотреть глубину сезонного промерзания почвы в регионе, где планируется заложения несущего основания.

Таблица: глубина заложения фундамента в зависимости от уровня промерзания грунта

Глубина промерзания непучинистых типов грунтаГлубина промерзания слабо пучинистого грунта полутвёрдой консистенцииГлубина заложения фундамента
до 2 метровдо 1 метра0,5 м
до 3 метровдо 1,5 метров0,75 м
более 3 метровот 1,5 до 2,5 м1 м
от 2,5 до 3,5 м1,5 м

Глубина заложения мелкозаглублённого ленточного фундамента в центральном регионе России не должна быть меньше 0,5 м

Возведение мелкозаглублённых ленточных фундаментов рекомендовано в следующих случаях:

  • в регионах с высокой среднегодовой температурой и малой глубиной промерзания грунта;
  • при строительстве частных домов по каркасной технологии, а также построек из газобетона, пенобетона и других материалов с малым весом;
  • при утеплении несущего основания с внешней стороны вкупе с обустройством отмостки из щебня, песка и бетона.

Возведение мелкозаглублённого ленточного фундамента на грунте, состоящем из торфа, сапропели, ила и других органических отложений, категорически запрещено. Не рекомендуется возводить этот тип ленточного основания на смешанных и пучинистых типах грунта, перенасыщенных влагой.

Заглублённый ленточный фундамент

Заглублённый фундамент или фундамент глубокого заложения представляет собой несущую железобетонную или сборную ленту, находящуюся ниже, чем уровень промерзания грунта на 20–30 см.

Глубина заложения несущей ленты может достигать 1,5–2 м в зависимости от уровня промерзания почвы

Основная идея глубокого заложения несущей ленты — опора на плотные слои грунта, имеющие более высокую несущую способность. Этот вид фундамента подразумевает ещё большие объёмы земляных работ и затрат бетонной смеси.

Возведение ленточного фундамента глубокого заложения рекомендовано:

  • в регионах с низкой температурой в зимний период и промерзанием почвы на большую глубину;
  • если планируется строительство двух- или трёхэтажного дома из кирпича, железобетонных блоков и плит;
  • при наличии мелкозернистых типов грунта, перенасыщенных влагой.

Помимо этого, заглублённый фундамент позволяет обустроить подвал. При качественной изоляции и достаточном утеплении возможно обустройство цокольного этажа, предназначенного для проживания или хранения вещей.

Ширина траншеи под фундамент

Сама траншея всегда будет шире фундаментных блоков, которые в неё лягут. В свою очередь фундамент должен быть несколько шире основных планируемых стен.

На практике ширину высчитывают исходя из учета размеров конструкции, включая опалубку и опоры плюс 0,4 м (0,2 снаружи и 0,2 м внутри здания).

Как правило, траншея под частный дом вручную роется шириной 0,7-0,8 м. При данных габаритах удобно вынимать грунт и свободно перемещаться при ведении работ.

При копке фундамента ручным способом нижний слой почвы надо снимать максимально горизонтально, не нарушая естественную плотность грунта.

Осыпавшуюся землю не стоит утаптывать, а необходимо удалить. Это важно потому, что даже утрамбованная земля сильно уступает естественной плотности почвы.

Как правильно копать траншеи вручную

При копке траншеи для фундамента вручную нужно удалять землю постепенно. Каждый слой должен сниматься по очереди и ступень должна составлять не менее 2 метров. Грунт можно складывать возле траншеи, но отступ от края должен составлять минимум полметра. Если не учитывать расстояние, то выкопанная почва будет постепенно осыпаться обратно, что недопустимо, так как грунт не будет использоваться для засыпки.

Выкопанный грунт можно использовать на приусадебном участке или отсыпать подъездные дороги, а остатки нужно вывезти.

Когда место под фундамент полностью раскопано, нужно уплотнить дно ручной или механической трамбовкой. Если оставить грунт рыхлым, то это приводит к усадке всего здания. После все проведенных работ нужно установить глубину траншеи при помощи измерительной рейки. С ее помощью проще работать, а расчеты будут точнее.

Проектирование фундамента

Перед постройкой большого жилого дома чертежи фундамента рекомендуется заказать у специалистов. А заложить основание для бани или гаража можно и собственными силами.

При проектировании нужно учесть природные условия: климат, свойства грунта, подземные и поверхностные воды. Кроме этого необходимо принять во внимание особенности планируемого здания. Сразу определитесь с этажностью и количеством возможных пристроек и выберите тип фундамента.

При возведении жилого дома многие выбирают ленточный фундамент. Монолитный фундамент с подвалом тоже часто делается самостоятельно – это, конечно, трудоемкий процесс, но конструкция получается очень надежной. Также существуют свайный и столбчатый тип, но они используются реже – обычно при слабом грунте, болотистом, или песчаном.

Самостоятельная заливка фундамента под дом не представляет собой никаких трудностей

Разметка основания

Если вы задались вопросом, как сделать разметку фундамента своими руками, значит, вы решили немного сэкономить и получить возможность подкорректировать планировку дома. Без специального оборудования легче всего сделать ленточный фундамент. Определитесь, где именно будет стоять здание и в соответствующих документах найдите записи о минимальных отступах от границ земельного участка. Разметку под фундамент проще всего сделать методом золотого треугольника со сторонами 3, 4, 5. Проследите, чтобы углы были прямыми, а диагонали – равными.

Подготовка траншей

После этапа разметки начинается рытье траншеи. Расчет глубины заложения фундамента должен быть отображен в проекте. Ширину рассчитывают, принимая во внимание материалы будущих стен.

Стенки траншеи должны быть строго вертикальными, дно – идеально ровным. В траншее делают подушку из песка и щебня, которая поможет избежать ненужной нагрузки на фундамент.

Монтаж опалубки

Переходим к изготовлению опалубки. Для этого понадобятся деревянные бруски. Опалубка – каркас по всей траншее, этот элемент конструкции необходимо сделать достаточно жестким, ведь ему нужно будет выдержать давление бетона. Укрепить опалубку необходимо подпорками.

Опалубка для фундамента, если она необходима, сооружается с помощью досок

Установка армирующего каркаса

Конструкция из стальных прутьев укрепляет фундамент, делая его более прочным и надежным. Расчет количества арматуры для фундамента производится с помощью формулы – периметр дома плюс вся длина стен, под которыми будет фундамент. Эту цифру умножают на количество прутьев. Если эта схема затруднительна, то есть возможность использовать специальный онлайн-калькулятор. На дно траншеи устанавливается каркас из арматуры, прикрепленной к опалубке. Прутки размером 8-12 мм сваривают между собой либо соединяют проволокой.

Заливка бетонного раствора

Следующий важный этап – заливка бетона под дом. Заливаем фундамент в определенной последовательности:

  1. Бетон заказывают или готовят самостоятельно.
  2. При самостоятельном изготовлении бетона понадобятся цемент, песок и щебень в соотношении примерно 1:2:2. Из песка и цемента делают раствор, густота – по типу жидкой сметаны. Затем засыпают щебень и перемешивают.
  3. В опалубку выливают получившуюся смесь. Желательно сделать несколько отверстий, чтобы выпустить воздух. Это делают железным прутком или специальным строительным миксером.
  4. Далее мастерком равняют и уплотняют верхний слой, а потом посыпают сухим цементом.
  5. Бетон должен созреть в течение нескольких недель. В условиях пониженной влажности воздуха не забудьте смачивать поверхность, чтобы избежать пересыхания и появления трещин.

Заливка бетона для любого типа фундамента происходит одинаково

Из блоков

В данном случае имеются в виду стандартные фундаментные блоки из них делать основание для цокольного этажа или подвала, конечно, можно, только вот существуют определенные нюансы.

      1. Необходимо применять минимум раствора для соединения блоков. Если толщина швов будет слишком большая, то в будущем цементно-песчаная смесь разрушится и туда начнет попадать счет наличия швов на плоскости, создание гидроизоляционного слоя цокольного фундамента будет делом непростым. Потому что при усадке дома блоки вполне могут немного сдвинуться относительно друг друга, а это, конечно, ничего хорошего не принесет. Так что нужно непременно учитывать этот факт и в тех точках, где проходят швы, дополнительно крепить специальные армировочные сетки, возможно перемычки. В общем, нужно сделать все, чтобы в будущем не повредилась гидроизоляция.С блоками невозможно работать самостоятельно, так как они очень тяжелые.

Вывод очень простой: данный материал применять можно, но легче, надежнее и быстрее будет сделать ленточный фундамент под дом с подвалом – особенно если работы вы планируете выполнять своими руками, без привлечения сторонних бригад и именно ленточную технологию мы и рассмотрим в качестве наглядного примера.

Пошаговая инструкция по возведению погреба

После подготовки основания нужно сделать арматурный каркас, для чего нарезанные арматурные прутья следует уложить по всей площади внутри фундамента, соблюдая расчетный шаг ячейки. После того как прутья арматуры будут связаны монтажной проволокой в единый каркас, под него следует подложить кирпичи или распорки, чтобы каркас не лежал на земле. Технологией строительства предусматривается каркас, который должен состоять из двух ярусов, каждый из которых должен быть удален от поверхности земли или монолитной плиты минимум на 5 см.

Когда каркас уложен, можно приступать к устройству опалубки. Ее желательно делать из деревянных щитов с водонепроницаемым покрытием, в случае их отсутствия, сойдет и опалубка из досок, но ее внутреннюю поверхность желательно обтянуть полиэтиленом, чтобы предотвратить быструю потерю влаги бетоном. Опалубка должна быть немного выше уровня фундамента.

Теперь остается только залить бетонную смесь по всей поверхности. Лить фундамент нужно весь сразу, не давая застывать отдельным участкам. Для удаления пор и пустот желательно воспользоваться глубинным вибратором или виброрейкой. После укладки, бетонную поверхность выравнивают, придавая нужные уклоны, в случае такой необходимости. Первые несколько дней поверхность плиты рекомендуется смачивать водой, для предотвращения неравномерного высыхания верхней и нижней части плиты. Для полного затвердевания потребуется до 6 дней.

После того как фундамент затвердеет, можно возводить стены и перекрытие. Самым лучшим материалом для стен подвала считается морозостойкий кирпич. Но это один из самых дорогих вариантов, поэтому сегодня стены возводят из сборных конструкций, которые стоят намного дешевле. В качестве материала для перекрытия подойдет обычная доска, которую необходимо будет утеплить и обработать полимерными материалами.

Копание траншей

Пожалуй, единственный вид земляных работ, где ручное копание может хоть немного конкурировать с копанием траншей с помощью спецтехники. Копать траншеи необходимо для прокладывания коммуникаций и под ленточные фундаменты. Человек спокойно может осилить два погонных метра траншеи за один час. Понятно, что с экскаватором, это просто несоизмеримая скорость. Экскаватор будет проводить подобные работы в разы дольше. Но при ручном копании есть одно преимущество во время выкапывания траншей под ленточные фундаменты. Человек копает более аккуратно, все углы получаются четкими. А вот при копании экскаватором углы иногда обваливаются, а сама траншея имеет не идеальный вид с дополнительными случайными углублениями. Именно этот факт играет в пользу ручного копания потому, что в идеальную траншею заливается намного меньше бетона. Таким образом, если сравнивать копание траншеи под ленточный фундамент ручным способом и с помощью спецтехники, то ручная работа имеет преимущество, которое выражается в экономии бетона. При копании экскаватором – преимущество в скорости и стоимости. Таким образом, однозначного лидера нет. Но если учесть тот факт, что траншеи чаще всего копаются для прокладывания коммуникаций, то преимущество в данных работах остается за спецтехникой.

На какую глубину копать ленточный фундамент

Важность фундамента в сфере строительства трудно оценить. От него будет зависеть надежность конструкции и срок службы. Проводя работу, необходимо правильно выбрать глубину, ширину, тип, используемые материалы для заливки, способ армирования основания. Все эти моменты можно определить самостоятельно, а также вполне реально выполнять работу своими руками. Дальше пойдет речь именно о том, как выкопать траншею под фундамент правильно.

Подготовка и полезные рекомендации

Траншея под ленточный фундамент

Идеальный вариант выкопать траншею под ленточный фундамент – использование специальной техники. Но не всегда это возможно. Также много людей предпочитают экономить или же создать дом собственноручно – для них это просто принципиально. В таком случае перед началом работы нужно обратить внимание на несколько моментов:

  • Оценка свойств грунта. Без изучения хотя бы основных характеристик почвы, существует вероятность выбрать неправильную глубину и ширину основания, что может закончиться плачевно или же приведет к бессмысленной трате материалов.
  • Очистка территории. Началу работы должна предшествовать подготовка площадки под будущий дом или другое сооружение. Избавьтесь от всей растительности и корней.
  • Правильные расчеты. Сооружая ленточный фундамент или любой другой, важно проводить работу по уже созданному проекту. Это убережет от ряда ошибок и станет гарантией долговечности здания.

Лучше копать траншею под ленточный фундамент вручную – снизит вероятность обвалов и сохранит целостность структуры грунта. Но при больших объемах лучше нанять рабочих или помощников.

Рытье траншеи в недоступном для техники месте



Для малоэтажного строительства наиболее часто выбирают ленточный фундамент. Такой выбор позволит соорудить надежный дом, при условии определения правильной глубины и ширины.

Ширину выбирают в полном соответствии с толщиной стен и особых проблем с этим параметром нет. Глубина же редко определяется с помощью специалистов (многие просто экономят на этом). Поэтому вместо профессионального расчета используется опыт соседей или спрашивается совет у знакомых строителей. Много домов, сооруженных без специальных исчислений, стоят многие годы, но существует большой риск «прогадать».

При самостоятельной работе мало кто уделяет должное внимание и армированию. О создании каркаса речи идти вообще не может. Его заменяют брошенные в траншею металлические прутья. Это выглядит примерно так:

  • Готовится траншея.
  • Она на 50% заполняется гравием.
  • Сверху бросают прутья для армирования.
  • Заливается бетон.

В большинстве случаев такой ленточный фундамент под дом имеет ширину 0.4-0.5 м.



Технология (если этот процесс можно так назвать), описанная выше, считается заведомо неправильной по ряду причин:

  • Глубина и ширина траншеи зависит исключительно от показателя необходимой несущей способности основания, свойств грунта (на них может влиять даже пора года).
  • Гравийная подушка обеспечивает равномерность подачи нагрузки от основания на почву. В случае если она не была утрамбована, произойдет проседание в участках с неровным дном траншеи и целесообразность использования подушки будет сомнительной: она не сможет выполнять поставленную задачу. Утрамбовка проводится «послойно» с помощью специального оборудования: виброкатка или виброплощадки. Толщина подушки должна быть больше 0.15м, а иногда превышает и 1 м. до
  • Без правильного изготовления каркаса армирования, выполненного из прутьев оптимального в конкретном случае диаметра и сечения, фундамент не будет иметь достаточное сопротивление растягивающей нагрузке. Даже при использовании бетона высоких марок, он будет хорошо выдерживать только давление на свою поверхность. Расположение прутков исключительно в средине основания и на 50% не поможет достичь необходимых показателей сопротивления растягивающим нагрузкам. В результате пойдут трещины по всему дому.

Все процессы необходимо выполнять с технологической точки зрения правильно – это станет гарантом прочного и долговечного основания.

Необходимые инструменты

Измерение ровности проведенных разметочных работ



Список необходимых для работы материалов:

  • Колышки.
  • Шпагат.
  • Молоток.
  • Доски.
  • Средства защиты: очки, перчатки.
  • Уровень.
  • Лопата/ы.
  • Рулетка.
  • Тачка.
  • Нитки.

На работу понадобиться несколько дней. Общая продолжительность зависит исключительно от объемов работы, структуры грунта, погодных условий, количества рабочих. Опытные строители рекомендуют чистить инструмент сразу после завершения работы.

Проведение работы

Как и любой строительный процесс, создание траншеи под ленточный фундамент должно выполняться с определенным чередованием процессов.

Разметка

Схема выполнения разметки под основание ленточного типа



Перед тем как копать, нужно знать сколько копать и где именно копать. В противном случае можно стать автором сооружения с непонятными архитектурными формами.

Возьмите 2 колышка, положите их параллельно друг к другу на некотором расстоянии и соедините вверху с помощью доски. Должно получиться П-образное приспособление (пример на изображении выше). Сделайте таких несколько штук и вбейте по углам. Они и станут основой разметки. После этого стоит натянуть нитки между ними.

Линии траншей лучше проводить непосредственно по поверхности земли – это поможет выполнить работу максимально точно.

Проводя разметку, нужно постоянно проверять ее правильность, а в конце лучше еще раз убедиться, что все размечено верно.



Копаем траншею под дом

Схема разметки под фундамент



На участке проведены разметочные работы, знаем ширину и глубину траншеи: теперь можно приступать к работе.

Заранее предусмотрите место, в которое будет скидываться земля.

Особое внимание нужно уделять, если выбрали для строительства участок, рядом с которым расположен дом. Нарушение целостности грунта может повлиять на прочность готового основания и жесткости конструкции. Лучше избежать основательного вмешательства в структуру почвы на площадках, находящихся рядом с жилыми сооружениями. Иначе существует вероятность, что дом разрушится, особенно если рыть траншею параллельно его стенам.

Если же нужно достроить дом или выбрать отдаленный от него участок не получается, то следует заняться укреплением основания, чтобы старое и новое сооружения были максимально устойчивыми.

Проводя работу, стоит быть очень сконцентрированным и внимательным. Кажется, что подземная часть сооружения не видна глазу и быть точным необязательно, но она выполняет очень важную функцию. Каждая неточность или недоработка приведет к недостаточным показателям, что снизит прочность основания и дом будет не таким устойчивым.

Траншея под фундамент с неподготовленным дном



Не исключено возникновение проблем с бетонными помехами. Особенно если достраивается сооружение или работа проводится на месте разрушенного. Для упрощения работы используйте отбойный молоток, приняв все меры предосторожности (надеть очки и наушники).

Для перевозки грунта, если отсутствует необходимость его использования, можно применять тачку. При возникновении сложностей с транспортировкой, обратите внимание на колесо. Возможно, что оно не накачено, а это затруднит перевозку. Также упростить работу можно с помощью мостики: тачка не будет застревать в грунт.

Когда работа окончена стоит убедиться, что дно ямы идеально ровное. Для этого используется лазерный уровень. Сначала по углам траншеи ставятся знаки, обозначающие правильную глубину. От знаков расстояние измеряется рулеткой. Если по 4 углам значение равные – работа выполнена правильно и можно начинать следующий этап строительства.

Сооружая фундамент, обращайте внимание на каждый процесс и проводите работы по проекту – это позволит получить крепкий и надежный дом, убережет средства, вложенные в его возведение, а также обеспечит безопасность всех жителей.

Копка траншеи под фундамент вручную и экскаватором, цена работ за м3

Ленточный фундамент — полоса с замкнутым контуром, расположенная по периметру здания и под всеми несущими стенами. Под него роют котлован или траншею. Котлован — сплошная выемка по всей площади будущей постройки. Траншея — выемка в форме рва, глубина ее равна или больше ширины. Расчет размеров в обоих случаях рекомендуется поручить специалисту. Для их верного определения нужно учесть все особенности грунта и самого участка. Ошибка может привести к усадке дома, появлению трещин на стенах, другим нежелательным последствиям.

Оглавление:

  1. Расчет глубины и площади
  2. Нанесение разметки
  3. Технология копки по шагам
  4. Цена работ

Назначение

Котлован под фундамент роют, если:

  • дом будет оборудован подвалом или цокольным этажом;
  • необходимо полностью снять проблемный грунт;
  • почва насыщена водой, ров в таких условиях выкопать невозможно.

В остальных случаях под ленточное основание копают траншею.

Общее представление о расчете глубины и площади подошвы ленты

Факторы, которые необходимо учитывать при определении глубины:

  1. Глубина промерзания. Зависит от вида почвы и средней температуры в регионе зимой. По этому параметру различают два типа фундаментов — мелко- и глубокозаглубленные. Первый находится выше уровня промерзания грунта, поэтому менее надежен. Второй располагают на глубине ниже промерзания земли на 10-20 см, за счет этого он эффективно противостоит выталкиванию от пучения. Выбор делают, отталкиваясь от степени пучинистости почвы на участке. Глубину промерзания земли в конкретном регионе можно узнать из специальных таблиц или по формуле.
  2. Тип. Слабые, подвижные, пучинистые почвы часто полностью удаляют до твердых пород и заменяют на песчаную или песчано-щебеночную подсыпку. Тогда глубина траншеи будет зависеть от толщины слоя проблемной земли.
  3. Уровень грунтовых вод. Идеально, когда фундамент находится намного выше него. Если воды расположены высоко, то мелкозаглубленный делать нельзя — делают гулубокозаглубленный или плитный.

Глубина траншеи обычно больше самого основания. Это связано с тем, что между почвой и ним обязательно наличие защитной прослойки — подушки.

Глубина заложения мелкозаглубленного ленточного основания, метры Глубина промерзания, метры
непучинистый грунт слабопучинистый
0,5 менее 2 менее 1
0,8 2 — 3 1 — 1,5
1 3 и более 1,5 — 2,5
1,5 более 2,5

Площадь подошвы рассчитывается по специальной формуле и зависит от предполагаемого веса всего здания с учетом снеговых нагрузок. Ширина подошвы всегда больше ширины ленты, ширина траншеи еще на 10 см больше. Запас необходим для установки опалубки, Если планируется гидроизоляция и утепление, то к ширине рва добавляют еще 50-60 см.

Разметка

Подготовку к рытью начинают с составления схемы. Для нанесения разметки для траншеи или котлована под ленточный фундамент понадобятся:

  • доски;
  • колья;
  • веревка, шнур, шпагат, леска.

Из досок и кольев изготавливают обноски — П-образные приспособления для создания разметки. Два кола служат опорами, из доски делают поперечную перекладину между ними. Ширина и высота обносок — от 60х60 до 90х90 см. На перекладине прибивают гвозди для крепления веревки или лески. Если речь идет о траншее, то расстояние между гвоздями должно быть равно ширине рва.

Обноски устанавливают по углам будущего здания, парами перпендикулярно по отношению друг к другу. Натянув веревки между обносками, отмеряют по одной стороне 3 м, по второй — 4, это катеты прямоугольного треугольника. Между отметками проверяют расстояние, оно должно быть ровно 5 метров (гипотенуза по теореме Пифагора). Если есть отклонения, то одну из обносок перемещают до тех пор, пока не получится идеально прямой угол. Затем все действия повторяют на остальных углах. Для проверки точности измеряют длину диагоналей полученного квадрата или прямоугольника — она должна быть одинаковой.

Технология копки

Порядок действий при рытье траншеи или котлована под ленточное основание:

1. Расчистить участок. Убрать посторонние предметы, удалить корни растений.

2. Снять верхний слой почвы на глубину 25-30 см (его можно будет использовать для посадки растений).

3. Начать копать с внешней части траншеи. Грунт отбрасывать примерно на 1,5 м от рва.

4. Выкопав траншею по наружному периметру, начать рыть по схеме под несущими стенами, которые будут расположены внутри здания.

5. Проверить горизонтальность дна рва.

6. При необходимости (особенно если применялся экскаватор) разровнять и утрамбовать грунт на дне.

В процессе нанесения разметки, рытья следует позаботится о дренаже — отводе влаги. Если почва сыплется, то траншее придают форму трапеции, расширяющейся к верху. Ширина дна рва должна соответствовать расчетной ширине. Если глубина выемки будет больше 1,3 м, то спускаться внутрь можно лишь после проверки откосов. В процессе работы принимать меры предосторожности на случай обвала. При наличии финансов копку траншеи лучше поручить специализированной фирме, профессионально занимающейся этим видом деятельности. Для рытья целесообразно использовать экскаватор — задача будет выполнена намного быстрее, но нужно учитывать возможность заезда на участок крупной техники.

Стоимость работ

Цена за метр при рытье траншеи вручную зависит от требуемой глубины, состояния почвы (копка промерзлой стоит дороже).

Вид землеройных работ Цена, руб/м3
Копка траншеи вручную 600
Механизированная копка 100-450
Копка промерзшего грунта вручную 750
Зачистка дна и стенок рва вручную 100
Срезка растительного грунта вручную на глубину 30 см 600
Перенос грунта вручную (в зависимости от расстояния) 330-830

Нанимать для рытья рва под основание здания рабочих целесообразно, если нет возможности использовать экскаватор. Ручная копка займет на несколько дней больше, а по цене будет примерно в два раза дороже.




8 ошибок обустройства ленточного фундамента — Реальное время

И два лайфхака, которые облегчат строительство

Готовя и строя ленточный фундамент, который мы подробно рассмотрели в предыдущей статье, можно по незнанию совершить ошибку. Список таких ошибок может быть сколь угодно велик, но самые распространенные — одни и те же. Перечислим их здесь. Зная их основной список, вы сможете проконтролировать создание фундамента под ваш дом. Важно, что профессиональный проектировщик и строительная фирма вряд ли допустит подобный промах. Так что эта статья — скорее для тех, кто на свой страх и риск полагается на советы соседей и на частную строительную бригаду.

Отсутствие гидроизоляции

Гидроизоляция — это один из важнейших пунктов обустройства не только ленточного, но и любого основания под дом. Если ее не сделать, есть риск разрушения конструкций самого фундамента. Кроме того, от проникновения влаги нужно защитить подвал или цокольный этаж (если они есть).

Ленточный монолитный фундамент гидроизолируется по всей верхней поверхности — там, где соприкасается с почвой. Есть несколько популярных способов гидроизоляции. Этому будет посвящена отдельная статья проекта, здесь лишь кратко перечислим их.

  • Напыление (гидроизоляционный состав наносится из пульверизаторного оборудования на поверхность фундаментной ленты). Этот состав хорошо заполняет поры материала, но такой способ дороже большинства остальных.
  • Обмазка битумной мастикой — этот способ можно назвать классическим. Мастикой обмазывается весь фундамент, включая его подземную часть.
  • Рубероид или другие рулонные материалы. Этот способ дополняет предыдущий (рулонный материал приклеивается к битумной мастике). Кроме того, верхняя горизонтальная плоскость фундамента тоже может быть гидроизолирована парой слоев рубероида.
  • Грунтовка для бетона глубокого проникновения.
Фото: svoimirukami.lesstroy.net

Пренебрежение этапом исследования грунта

Геологические изыскания регламентируются отдельным сводом правил и обязательно должны проводиться на участке. Причем специалисты советуют заказывать не экспресс-геологию, а полный анализ грунта на участке. Это исследование определит все особенности строения грунта. Распространенная ошибка — поинтересоваться результатами геологических изысканий у соседа и решить, что на вашем участке точно так же. Но экономия на этой процедуре впоследствии может привести к гораздо более серьезным потерям. Например, под домом может залегать водяная или торфяная линза, и на ее наличие абсолютно ничто не будет намекать, если не провести исследование непосредственно в том месте, где планируется поставить дом.

Результаты «геологии» четко покажут, какой тип фундамента подойдет для вашего дома, насколько глубокий дренаж надо делать, как высоко подходят грунтовые воды (а значит, как работать с гидроизоляцией подвала) — без этого исследования вы сильно рискуете всей устойчивостью своего будущего дома.

Изменение проекта дома после обустройства фундамента

Особенность ленточного фундамента заключается в том, что он проходит под всеми несущими конструкциями дома и принимает на себя все основные нагрузки. Соответственно, если вы сначала залили фундамент, а потом почесали в затылке — и решили, что неплохо было бы построить дополнительный этаж — рассчитанные заранее нагрузки серьезно изменятся. А значит, изменились бы и многие параметры фундамента, не будь он уже залит.

Нельзя «на ходу» изменять и материал, из которого вы хотите строить дом. Вернее, если фундамент рассчитан под кирпич, а вы решили строить, скажем, «каркасник» — беды не будет, просто на фундамент не будет давить та масса, которая была рассчитана по проекту. А вот если наоборот — это гораздо хуже, потому что фундамент может с таким сюрпризом и не справиться.

Фото: svoimirukami.lesstroy.net

Неверный расчет самого фундамента

Расчет массы дома, которая будет давить на фундамент, а исходя из этого — расчет материалов, глубины, ширины конструкции, делается по соответствующему своду правил. Если расчет и проект фундамента делает для вас специалист, то этот пункт проконтролировать, пожалуй, будет сложнее всего, поскольку оперирование формулами и коэффициентами требует, во-первых, понимания основ, на которых зиждятся эти расчеты, а во-вторых — определенной сноровки.

В интернете есть несколько разнообразных калькуляторов расчета фундамента, рассчитанных на самостоятельную стройку. Загрузив в них определенные параметры дома, пользователь может получить раскладку по материалам и геометрическим параметрам ленточного фундамента. Однако нужно понимать, что эти расчеты — приблизительные, и в этих делах ошибка может привести к фатальным последствиям. Поэтому для расчета и проектирования фундамента все-таки рекомендуется привлекать специалистов.

Отсутствие фундамента под несущими стенами

Бывает, что ленточный фундамент решают «протягивать» только под основным контуром дома. И это очень серьезная ошибка. Дело в том, что на внутренние несущие стены давит та же нагрузка, что и на внешние. Поэтому если вы не хотите, чтобы дом просел в процессе эксплуатации — не стоит экономить на несущих стенах.

Экономия на материалах и силах — вообще один из корней зла, из-за которых и денег, и сил, и времени впоследствии уходит в разы больше. Между тем ошибки в обустройстве фундамента исправить сложнее всего. В ряде случаев это вообще не представляется возможным.

Фото: svoimirukami.lesstroy.net

Экономия на бетоне

Если вы собираетесь строить курятник или летнюю кухню на ленточном фундаменте, можно купить бетон недорогих марок — М150—М200. Но для капитального дома они не подходят и не обеспечат необходимой прочности фундамента. Для таких строений обязательно нужен бетон не меньше М250, а лучше М300. Хорошо покупать заводской бетон, особенно если завод есть поблизости. В некоторых случаях, заказывая товарный бетон, вы заодно сможете арендовать бетономешалку и насос для заливки фундамента.

И еще один важный момент: стоит насторожиться, если бетон предлагают существенно дешевле, чем по рынку. Это чаще всего означает, что либо вас собираются «нагреть» в объемах, либо бетон продадут ненадлежащего качества.

Фундамент — одна из важнейших частей вашего дома, качество которого впоследствии определит качество жизни и продолжительность существования постройки. Поэтому экономить на нем специалисты не советуют.

Неправильный подбор арматуры и ее сварка

Арматура обязательно потребуется, чтобы усилить ленточный фундамент. В целях все той же пагубной экономии многие решают, что тонкой арматуры или даже толстой металлической проволоки вполне достаточно, чтобы сделать качественный, крепкий, сильный фундамент. Однако это далеко не так.

Фото: svoimirukami.lesstroy.net

Итак, ленточный фундамент требует ребристой арматуры диаметром от 8 до 12 мм, ни в коем случае не меньше. Из такой арматуры связывается каркас в виде решетки с ячейкой от 50х50 до 250х250 мм (с шагом 50 мм), в зависимости от масштабов всей конструкции. Мы не зря употребили слово «связывается» — сваривать арматурный каркас не рекомендуется, поскольку металл склонен растягиваться, а бетон — сжиматься. Поэтому лучше, если детали арматуры между собой связаны металлической проволокой, это снизит давление на металл. Под углы фундамента нужно укладывать только цельные куски арматуры: здесь не должно быть узлов связывания, поэтому арматура здесь сгибается под необходимым углом.

Неправильная подготовка траншеи

Пожалуй, этот пункт контроля проще всего обеспечить, даже ничего не понимая в строительстве. Во-первых, нужно, чтобы траншея была выкопана везде на одинаковую глубину. Поэтому, кстати, начинать выкапывать ее нужно с самого нижнего участка площадки — чтобы фундамент точно «сел» на нужную расчетную глубину. Во-вторых, надо обязательно контролировать, чтобы стены траншеи были ровными (кривизна стен траншеи потом, после заливки бетона, приведет к неравномерности и к неправильности распределения нагрузки по фундаменту). Если почва неплотная и стены траншеи осыпаются — их нужно укреплять сразу же в процессе рытья. Еще одна популярная ошибка — начать заливку «подошвы» в траншею, не обустроив предварительно песчаную подушку, которая выполняет функцию дренажа и механической амортизации. И, наконец, нельзя начинать копать траншею под фундамент в промерзшем грунте (вряд ли вам этого очень хочется, но на всякий случай предупредим) — после разморозки у такого грунта (а значит, и у траншеи) могут получиться совсем другие линейные характеристики.

Фото: svoimirukami.lesstroy.net

Два лайфхака: отверстия под коммуникации и снятый грунт

Есть рекомендации, которые не являются обязательными, но могут серьезно помочь будущему домовладельцу.

  • Во-первых, если у вас есть готовый проект дома, то вы уже точно будете знать, как в ваш дом будут заходить инженерные коммуникации — газ, вода, как будет выходить канализация. Поэтому можно на этапе заложения фундамента определить, где коммуникационные трубы будут проходить под домом. И если фундамент ленточный, да еще и монолитный — лучше всего будет предусмотреть отверстия под них заранее. Иначе впоследствии придется потратить много сил и времени на то, чтобы «продолбить» сплошную бетонную стену. Поэтому в ленточном фундаменте в опалубке заранее можно проделать отверстия, а в них сунуть куски трубы нужного диаметра. Потом их замените теми самыми трубами, коммуникационными.
  • И во-вторых, многие строительные бригады советуют удалять часть грунта из-под будущего дома. Мы намеренно сейчас не говорим о тех случаях, когда грунт в принципе не подходит под выбранный тип фундамента, его вынимают на глубину от полуметра и засыпают подходящим. Мы — о том случае, когда грунт нас вполне устраивает. Но и в этом случае есть смысл в том, чтобы убрать верхние 10—15 см — большую часть плодородного слоя почвы, и только после этого начинать разметку под фундамент. Это выполняет две задачи: исключить рост растений (вряд ли вы мечтаете о травке в подвале) и выровнять незаметные, на первый взгляд, неровности строительной площадки. И кстати, вынутая почва может быть использована для наполнения вазонов, или парников, обустройства альпинариев или других интересных клумб на участке — ландшафтный дизайнер вряд ли проигнорирует такой внезапно свалившийся на голову подарок.

Людмила Губаева

Недвижимость Татарстан

Копаем фундамент — не сделай сам!

Делиться заботой!

Первый шаг к строительству любой постройки или пристройки — это рытье фундамента, а фундамент или фундамент, вероятно, является наиболее важной частью этой конструкции в целом. Без прочного и стабильного фундамента в вашем новом доме, коммерческом здании или пристройке скоро появятся трещины, протечки воды и другие подобные повреждения.

Выкапывание фундамента — это не так просто, как установка фундамента и заливка бетона.Различные типы зданий, подвалов и подвальных помещений требуют различных типов фундаментов, и некоторые фундаменты могут быть толще, чем обычно, чтобы противостоять накоплению влаги и выдерживать вес чрезмерно тяжелой конструкции.

Раскопки любого размера и типа не только более точны, чем вы можете себе представить, но и совершенно опасны. Прежде чем вы решите, что вы можете самостоятельно управлять земляными работами или рытьем фундаментов, или самостоятельно управлять любыми земляными работами или рытьем траншей, обратите внимание на несколько причин, по которым вы можете вместо этого полагаться на профессионалов в области земляных работ.

Какова цель фонда?

Вы можете предположить, что единственное назначение фундамента — поддерживать вес конструкции. Без качественного фундамента коммерческое здание, дом или даже большой сарай просто провалятся под землю или иным образом рухнут. Однако фундамент не только обеспечивает поддержку и прочную основу для здания:

  • Фундаменты защищают конструкцию от влаги. Без прочного фундамента из бетона или другого плотного и прочного материала деревянный каркас дома будет поглощать влагу, а затем размягчаться, трескаться, раскалываться или способствовать росту плесени и грибка.
  • Фундамент изолирует конструкцию от холода. Даже в летнее время земля под зданием довольно холодная, и строительные материалы из дерева и бумаги могут поглощать этот мороз. Фундамент работает как защитный слой между этой конструкцией и землей, защищая здание от переохлаждения.
  • Прочный фундамент защитит строение от движения земли. Земля под зданием движется не только во время землетрясения, но проточная вода, движение транспортных средств и другие подобные возмущения могут заставить землю под зданием смещаться, трястись и вибрировать.Без стабильного и надежного фундамента такое движение может привести к тому, что стены, полы, потолок и каркас здания треснут, расколются и отколотся.

Что делает основу хорошей?

Фундамент должен соответствовать структуре или строительному проекту, так же как костюм должен быть адаптирован к человеку, который его носит. Фундаменты должны быть точными, иначе размеры конструкции будут неточными. Эта неточность может привести к смещению окон по центру и другим неприглядным деталям окончательного вида конструкции.

При раскопках прочного фундамента также необходимо учитывать состояние почвы, а также уровень грунтовых вод в окрестностях. Очень влажная или чрезмерно засушливая почва может не обеспечить достаточной поддержки для фундамента, поэтому в этих случаях может потребоваться более толстый и прочный бетон. Тяжелые конструкции, в том числе дома с каменными полами и столешницами, также могут потребовать более прочного фундамента.

Фундамент должен служить десятилетиями, если не вечно! Однако не все фундаменты такие прочные и крепкие, а на некоторых со временем могут появиться серьезные трещины и сколы.Обратите внимание на несколько распространенных причин, по которым может выйти из строя фундамент, чтобы избежать этих ошибок при рытье фундамента и заливке нового фундамента для вашей конструкции:

  • Обратная засыпка вокруг фундамента содержит слишком много воды. Глина и неорганические вещества несут много воды, которая затем поглощается бетонным основанием. Чрезмерное количество воды также оказывает давление на фундамент, вызывая протечки и трещины.
  • Основа не может застыть должным образом. Слишком много подрядчиков спешат со строительными работами и начинают работу над конструкцией до того, как бетон фундамента полностью затвердеет.Хорошо завернуть цемент в пластик, чтобы удерживать влагу на его поверхности, а затем дать этому фундаменту несколько дней, чтобы он полностью застыл, прежде чем строить поверх него, чтобы убедиться, что бетон максимально прочен, прежде чем эта работа начнется.
  • Неправильно уплотнено основание фундамента. Фундамент обычно заливают поверх основания из щебня, чтобы бетон не просачивался в землю. Однако, если гравий не утрамбован и не утрамбован должным образом, бетон все равно может оседать в его укромных уголках и трещинах, вызывая сдвиг и растрескивание бетона.
  • Не заливка фундамента за один раз. Бетону требуется несколько дней, чтобы полностью высохнуть, но он начинает сохнуть сразу после заливки. Если бы бетонщик прервал заливку фундамента, возможно, решив вернуться на следующий день, между этими двумя залитыми секциями мог бы образоваться своего рода шов или шов. Этот шов может позволить влаге просачиваться между сегментами бетона, поэтому фундамент затем сдвигается и оседает или начинает трескаться.

Ошибки, которых следует избегать при рытье фундамента

Для рытья траншей, необходимых для фундамента любого строения, необходимо вызвать профессионального экскаватора.Однако, если вы домовладелец и решили самостоятельно копать траншеи, необходимые для фундамента, вы можете заметить некоторые ошибки, которых следует избегать во время этого процесса. Знание того, чего следует избегать, может гарантировать, что эта работа будет сделана правильно, или может убедить вас в важности доверить эту работу профессиональному экскаватору, независимо от стоимости рытья фундамента.

  • Убедитесь, что вы знаете о любых ограничениях на вашу работу, основанных на ваших разрешениях. Многие местные строительные нормы и правила диктуют некоторые детали ваших раскопок и рабочей площадки, включая расстояние между вашей структурой и ближайшим забором, воздушную линию электропередач, сервитут и тому подобное.Даже незначительная ошибка в этих кодах может привести к значительным счетам за «исправление» в будущем, часто намного более дорогим, чем профессиональные раскопки фундамента, или к необходимости остановить работу после прибытия инспектора!
  • Убедитесь, что вы удалили корни деревьев с места, где будете заливать фундамент. Выдергивания пня недостаточно, чтобы гарантировать, что эти корни не будут продолжать расти и обвиваться вокруг бетона фундамента, вызывая трещины, расщепления и другие подобные повреждения.
  • Перед арендой проверьте, может ли гидравлический экскаватор, бобкэт или другое подобное оборудование получить доступ к рабочей площадке. Некоторое оборудование будет шире или тяжелее, чем вы предполагаете, и может быть не в состоянии добраться до небольших участков или участков с узкими или крутыми входами.
  • Убедитесь, что у вас есть план вывоза почвы. Вы не можете просто сложить эту землю рядом с траншеей, так как это может привести к обрушению стены или оползню, а выкапывание прочного фундамента может привести к большему перемещению почвы, чем вы ожидаете. Некоторые компании заберут вашу чистую грязь бесплатно; в любом случае, убедитесь, что вы рассмотрели это, прежде чем начать копать.

Почему раскопки так опасны

Если вы сделали всю домашнюю работу, необходимую для получения разрешений, и знаете, какое оборудование вы будете использовать для рытья траншей, необходимых для фундамента, вы можете предположить, что готовы начать эту работу самостоятельно. Однако раскопки любого рода очень опасны по целому ряду причин. Обратите внимание на несколько опасностей, связанных с этой работой, чтобы избежать этих рисков или решить, лучше ли оставить такие копания профессионалу, независимо от стоимости земляных работ для фундамента:

  • Если обрушится стена траншеи, в этой грязи может зарыться человек; однако рабочий также может застрять в небольшой куче рухнувшей грязи и мусора. Давление этих насыпей грязи может перекрыть чье-то дыхание, так что они рискуют задохнуться, даже если они не закопаны в эту землю.
  • При земляных работах часто образуется большое количество пыли и песчаного мусора. Без подходящего дыхательного аппарата и другого защитного снаряжения человек на рабочей площадке может вдохнуть этот мусор и получить раздражение легких, проблемы с носовыми пазухами или раздражение глаз. Почва также может содержать асбест, плесень и другие раздражители, которые еще больше повреждают носовые пазухи и легкие или могут быть совершенно опасны для вашего здоровья.
  • Домовладельцы могут знать, что нужно маркировать подземные линии электропередач, но могут забыть о воздушных линиях! Если поднять ведро рыси или даже лопату через плечо, это может привести к удару по одной из этих линий и поражению электрическим током.
  • Без надлежащей фиксации стены ямы или любой выемки могут быть очень хрупкими. Стоять на краю полости или перемещать рысь или другое оборудование слишком близко к краю может быть очень опасно, так как край может обрушиться под вами и нанести серьезную травму.

Помимо безопасности, есть много других причин, чтобы нанять профессионалов для рытья фундамента. Их стоимость рытья фундамента может быть дешевле, чем попытка арендовать оборудование, необходимое для расчистки участка и для самого рытья, а также для того, чтобы кто-то вывозил перемещенный грунт. Профессиональные экскаваторы также будут иметь страховку, которая покроет стоимость поврежденного имущества, а также может гарантировать наличие всех необходимых разрешений до начала работы. После этого у вас будет правильно вырытая траншея или котлован для нового фундамента, и работа будет выполнена быстро и безопасно.

Фундамент траншеи из щебня

1. Траншея

Траншея должна проходить под всеми внешними несущие точки, непрерывно по всему периметру строительство. Любые внутренние несущие точки (под домом) может просто лежать на нетронутой земле (устойчивая почва, очищенная от верхнего почвы), поэтому количество необходимых копаний минимально по сравнению с вашим стандартная бетонная плита.

Минимальная глубина траншеи определяется местным безморозная глубина. Это глубина, где температура никогда не опускается до нуля C, поэтому любая вода, попадающая в траншею, поэтому не замерзнете. Затем дно траншеи должно иметь уклон с равномерным спуском не менее 3 см на каждый 1 метр траншеи, отведение воды в одну точку. С этого момента вода может отводиться от фундамента через выход либо дневной свет или в сухой колодец.

2. Геотекстиль фильтровальной ткани

Затем траншея должна быть выстлана геотекстилем, чтобы предотвратить засорение траншеи окружающей почвой и выход. Этот геотекстиль действительно единственный ненатуральный материал, который вам нужен для этой основы, чтобы работать должным образом. То траншея, вероятно, неплохо работала бы и без нее, по крайней мере, в то время как любое заиление постепенно уменьшало бы способность траншеи чтобы слить воду, в конечном итоге превратив траншею из щебня совершенно бесполезно, так как только и ждут морозные пучения.

3. Щебень

После облицовки траншеи геотекстилем ее постепенно засыпают с угловатыми и промытыми камнями (см. рисунок внизу справа), которые имеют средний размер между 2,5-5см, уплотняется через каждые 30см слоя ручным тампер или пневматический трамбовщик. Щебень нужно мыть перед засыпкой траншеи, иначе она будет содержать песок и более мелкие частицы, которые могут заилить траншею и/или водовыпуск через время.Вы продолжаете засыпать траншею щебнем и утрамбовывать каждые 30 см слоя, пока не опуститесь примерно на 20-30 см ниже уровня грунта. (поверхность земли). Здесь начинается каменная кладка.

Сколько времени уходит на земляные работы на строительной площадке?

Когда дело доходит до строительства, за кулисами выполняется много работы, прежде чем вы сможете приступить к строительству.

Одним из обязательных этапов строительного процесса и самым первым шагом являются земляные работы.

Раскопки не всегда просты и не особенно дешевы, но жизненно важны.

Земляные работы жизненно важны для закладки фундамента, на котором будет построена структура. Вот почему важны строительные работы, возможно, самый важный этап в процессе строительства.

В приведенной ниже статье мы рассмотрим процесс раскопок и сколько времени занимает раскопки строительной площадки.

Продолжайте читать, чтобы узнать, что входит в этот процесс и что вам следует знать о стоимости, сроках и о том, как все это разворачивается.

Содержание



Что такое раскопки?

Раскопки — это процесс перемещения таких вещей, как земля, камень или другие материалы, с помощью инструментов, оборудования или взрывчатых веществ.

Включает земляные работы, рытье траншей, стеновые шахты, туннелирование и подземные работы.

Раскопки имеют несколько важных целей, включая разведку, восстановление окружающей среды, добычу полезных ископаемых и строительство.

Строительство является одним из наиболее распространенных приложений для земляных работ.

В строительстве земляные работы используются для создания фундаментов зданий, резервуаров и дорог.

При земляных работах используется несколько различных процессов, включая рытье траншей, копание, дноуглубительные работы и разработку участка.

Эти процессы потребуют уникальных методов, инструментов и оборудования для правильной работы.

Процесс, который вы используете, будет зависеть от вашего проекта и того, что вам нужно построить.

-вернуться к началу

Как работает процесс раскопок?

Прежде чем приступить к раскопкам, необходимо тщательно изучить место проведения работ, чтобы убедиться, что в ходе раскопок сохраняется окружающая естественная среда обитания.

Затем вы составите планы размеров и глубины участка, а подрядчики по раскопкам сделают чертежи, чтобы обозначить границы участка раскопок.

Когда эти два важных шага выполнены, можно начинать раскопки.

Процесс земляных работ включает:

  • установка угловых реперных точек
  • обследование земли и верхних этажей
  • земляные работы на утвержденную глубину
  • обработка рыхлой почвы
  • разметка уровня отсечки
  • Строительство дренажных колодцев и соединительных траншей
  • обозначение границ здания
  • сооружение защитных водостоков



-вернуться к началу

Начало раскопок

Когда есть чертежи и утвержденный план, начинаются раскопки.

Экскаватор будет использовать ваш утвержденный план и чертежи, чтобы знать, где копать.

Глубина копания зависит от нескольких факторов, таких как тип фундамента и наличие подвала или подвала.

Независимо от того, какой тип фундамента вы выберете, его, скорее всего, нужно будет разместить на цементных фундаментах.

Тип фундамента, который вы выберете, определит глубину ваших нижних колонтитулов.

Ниже мы кратко рассмотрим несколько типов фундаментов и то, как они влияют на выемку грунта и глубину нижнего колонтитула.другая глубина.

-вернуться к началу

Плита

Плитный фундамент является самым основным типом фундамента, как следует из названия.

При строительстве с плитным фундаментом вам будет доступен широкий набор опций и переменных.

Вы должны быть уверены, что плитный фундамент выдержит воздействие местных условий, например, соответствует требованиям защиты от замерзания.

Подобные требования могут увеличить стоимость до такой степени, что для вас будет более целесообразно строить на подвале или в подвальном помещении.

-вернуться к началу

Подпольное пространство

Подпольное пространство в последнее время стало одним из самых популярных вариантов.

Для вашего подполья потребуется выкопать не менее 30 дюймов грунта, чтобы защитить фундамент от мороза.

Если вы строите в горах, минимальное требование — от 36 до 40 дюймов.

Если вы строите дом, часто считается, что подполье значительно сэкономит средства.

Дело обстоит не так, потому что основная часть затрат на земляные работы приходится на доставку оборудования на площадку и его запуск, а затем на вывоз всего.

Если вам придется копать еще от 4 до 6 футов, это не повлияет на общую стоимость.

-вернуться к началу

Подвал

Подвальные помещения на сегодняшний день являются самым популярным типом фундамента.

Подвалы

обеспечивают превосходную систему фундамента с дополнительным преимуществом дополнительного места для хранения.

Существует три основных типа подвалов, в том числе полноценные подвалы, садовые уровни и проходы.

Выкопать полноценный подвал стоит дороже, чем фундаменты других типов.

Однако, если сравнить стоимость с другими вариантами, оказывается, что подвал дает домовладельцам наилучшую отдачу от вложенных средств.

-вернуться к началу

Сколько времени это займет?

Имейте в виду, что несколько факторов будут влиять на то, сколько времени займет земляная работа на вашем участке, и время может значительно различаться.

Однако земляные работы для фундамента могут занять от 3 до 4 дней до 3 недель.

Как правило, наихудший сценарий предполагает перекопку на 10 футов.Это обычно происходит в местах, где есть большие валуны, или вы можете застрять в глине.

-вернуться к началу

Как выбрать команду для раскопок?

Строительные земляные работы требуют опыта, навыков и внимания к деталям при работе с крупными конструкциями, поскольку они создают основу для всего проекта.

Подрядчики тяжелой промышленности, такие как STEVENS, используют передовые методы, инструменты и тяжелую технику, чтобы гарантировать, что работа будет выполнена правильно.

Когда вы нанимаете подрядчика тяжелой промышленности для выполнения крупных земляных работ, вы настраиваете свой проект так, чтобы он давал наилучшие результаты.
Если вы готовы начать свой проект, начните искать подрядчиков тяжелой промышленности в вашем районе.

Обратите внимание на их репутацию и то, как они ценят безопасность, пока вы сужаете список до лучших вариантов.

Эту информацию можно найти, выполнив быстрый поиск в Google, спросив в строительной отрасли и просмотрев веб-сайты компаний.

Выбор подрядчика тяжелой промышленности, который ценит безопасность, известен качеством работ и имеет опыт земляных работ, гарантирует, что вы достигнете наилучших результатов в своем проекте земляных работ.

-вернуться к началу

Свяжитесь со Стивенсом

Опираясь на более чем 75-летнее качество, приверженность делу и опыт, семья компаний STEVENS стремится быть предпочтительным промышленным инженером и конструктором.

STEVENS  специализируется на монтаже металлоконструкций, сборных металлических зданий, гражданском бетоне, земляных работах и ​​земляных работах.

STEVENS также имеет опыт в настройке и настройке механического оборудования, управлении строительством и техническом обслуживании установок, включая услуги по остановке и капитальному ремонту.

Если вы готовы приступить к земляным работам на своем следующем участке, свяжитесь со STEVENS сегодня , нажав кнопку ниже.

Ознакомьтесь с другими нашими статьями:

Каковы 4 основных преимущества сборных металлических зданий?

В чем разница между коммерческим и промышленным строительством?

На что обратить внимание при найме поставщика металлоконструкций

Траншея из щебня: основы — конструкция из кордового дерева

Что может разрушить обычный фундамент? Вода (замерзающая, оттаивающая и пучинистая).Фрэнк Ллойд Райт (среди прочих) нашел способ отводить воду от фундамента. Он назвал это траншеей из щебня. По сути, это траншея, вырытая по периметру предполагаемого фундамента, которая затем имеет дренажную плитку, наклоненную к «дневному свету». Идея состоит в том, что вес фундамента будет распределяться, а вода будет отводиться. Прежде чем копать, важно удалить все органические вещества (траву, сорняки, корни и верхний слой почвы) с участка фундамента. Использовать экскаватор или копать вручную? Твой выбор.Курт выкопал всю свою траншею из щебня вручную.

Копание вручную обеспечивает хорошую тренировку. Машины помогают, если у вас есть корни и большие камни для перемещения или вы просто хотите ускорить свой проект. Сливная плитка имеет гравий снизу и сверху. Затем его утрамбовывают. Траншея из щебня снижает стоимость вашего строительного проекта: сокращаются земляные работы, засыпка и материалы (гравий, а не бетонный нижний колонтитул или блоки). Центр засыпается песком и утрамбовывается по периметру. Его можно покрыть FPSF (неглубоким фундаментом с защитой от мороза) или балкой (см. ниже).Или подоконники для фундамента могут быть изготовлены из естественно устойчивой к гниению, обработанной под давлением или огнеупорной древесины. Творчество ограничено только вашим воображением.

Схема траншеи из щебня (вариантов много).

Ниже приведена архитектурная визуализация того, как траншея из щебня, фундамент, дрова и крыша соединяются вместе.

Прежде чем приступить к любому строительному проекту, вам следует проконсультироваться с квалифицированными специалистами, чтобы убедиться, что вы используете правильные материалы и расчеты нагрузки.

Если вы хотите узнать, как построить коттедж, хижину или дом из дров, посетите веб-сайт www.cordwoodconstruction.org  вы заинтересованы, нажмите на Книжный Интернет-магазин , чтобы увидеть всю литературу по кордвуду, доступную в печатном и электронном формате. Если у вас есть вопросы, на которые нет ответов на веб-сайте, вы можете написать мне по адресу [email protected]

Читатели запросили краткую биографию , так что вот:

Ричард и Бекки Флатау построили свой деревянный дом без ипотеки в 1979 году в Меррилле, штат Висконсин. С тех пор они написали книги, провели семинары, организовали конференции Cordwood в 2005, 2011 и 2015 годах и предоставили консультации тысячам строителей из кордвуда. Cordwood Construction: Best Practices DVD, Cordwood Construction Best Practices (печатная версия) и Cordwood Conference Papers 2015 — новейшие публикации, доступные в книжном онлайн-магазине Cordwood. www.cordwoodconstruction.org

Вот изображение Cordwood Workshop Video обложки с изображением Cordwood Education Center.

Для получения дополнительной информации о Cordwood Construction нажмите на картинку или посетите www.cordwoodconstruction.org   Ниже находится меню из 30 видео.

Что такое фундамент из щебня?

Функция фундамента для любой конструкции состоит в том, чтобы принять на себя весь вес здания наверху и равномерно распределить эту нагрузку на землю внизу.Тип фундамента, подходящий для конкретной конструкции, зависит от размера и формы здания, типа конструктивной системы здания, уклона земли, способности почвы выдерживать вес и глубины залегания грунта. замерзает в вашем районе зимой. Траншея из щебня описывает один вариант нижнего колонтитула с низким уровнем воздействия, который обычно является частью фундамента, находящейся под землей.

ЧТО ТАКОЕ ТРАНШЕЕВЫЙ ФУНДАМЕНТ?
Траншея из щебня представляет собой просто непрерывный цоколь траншеи по периметру сооружения, вырытый на глубину до точки промерзания грунта зимой и заполненный камнем.Конструкционная (обычно бетонная) балка марки (балка, опирающаяся на землю) заливается поверх заполненной камнем траншеи и распределяет структурные нагрузки здания по площади поверхности траншеи под ней. Этот тип фундамента уникально обеспечивает как структурную несущую способность, так и дренаж воды в единой системе фундамента. Ширина траншеи определяет несущую способность для нагрузок выше (как и в случае стандартного бетонного основания). Вкладыш из фильтрующей ткани между почвой и камнем обеспечивает защиту от ила, заполняющего полости между камнями, который со временем будет препятствовать потоку воды. Дренаж важен для большинства систем фундамента, поскольку вода является самой большой причиной разрушения фундамента. Жидкая вода может разрушить грунтовую опору вокруг основания фундамента. Замерзшая вода расширяется при замерзании, что приводит к расширению земли вокруг вашего фундамента, что впоследствии приводит к тому, что фундамент поднимается вверх зимой и опускается обратно, когда земля оттаивает весной. Это колебательное движение может привести к растрескиванию конструкции или вызвать неравномерную осадку здания.При правильной установке траншея из щебня представляет собой ресурсосберегающий, высокопроизводительный, экологически чистый и недорогой нижний колонтитул фундамента.

Все данные о размерах и конструкции должны быть предоставлены инженером-строителем

Различные формы траншейного фундамента из бутового камня использовались в строительстве на протяжении тысячелетий. Земляные стены на Ближнем Востоке и в Африке, например, строятся поверх неглубоких рвов, заполненных рыхлой породой.Канавы неглубокие, потому что земля не промерзает. Фрэнк Ллойд Райт столкнулся с системой фундаментов из щебня на рубеже 20-го века. Он заметил, что конструкции были «совершенно статичными», то есть у них не было признаков пучения из-за полного устранения воды вокруг фундамента. С тех пор он последовательно строил то, что он назвал «сухой опорой стены». Многочисленные проверенные временем конструкции свидетельствуют о долговечности траншеи из щебня.

ПОШАГОВЫЙ ПРОЦЕСС

1. Выкопайте траншею до глубины промерзания плюс 4 дюйма и с уклоном в сторону дневного света или просушите колодец. (Уклон должен составлять не менее 1/8 дюйма на погонный фут.) Обычно я делаю траншею шириной не менее 16 дюймов, но ширина, необходимая для несущей конструкции, зависит от конкретной несущей способности грунта и строительных нагрузок.

2. Выровняйте траншею фильтрующей тканью , чтобы предотвратить заиливание нижнего колонтитула с течением времени.

3. Добавьте 4 дюйма камня и утрамбуйте его один раз, можно вручную.Убедитесь, что поверхность гравийной насыпи поддерживает дренажный уклон и находится на уровне или ниже линии промерзания.

4. Уложите перфорированную трубу диаметром 4 дюйма непрерывно поверх наклонного камня. Наклоните трубу к дневному свету, как для стандартного нижнего колонтитула.

Примечание: технически дренажная труба не является обязательной, так как все дно траншеи из щебня обеспечивает дренаж. В некоторых юрисдикциях я обнаружил, что включение водосточной трубы, даже несмотря на то, что она избыточна по своей функции, облегчает получение разрешения на строительство.

5. Заполните оставшуюся часть траншеи вровень с уровнем или чуть ниже, используя 1-1/2 дюйма гравия, утрамбовывая после каждого вертикального фута засыпки. (См. примечание о размере камня ниже.)  Ручные трамбовки отлично подходят для этого применения… нет необходимости использовать пневматический трамбовщик. Просто пройдитесь по всей траншее и бросьте трамбовку на все участки. Утрамбовка фиксирует камни вместе, чтобы обеспечить прочную опору, которая не сдвинется со временем.

Обратите внимание, что засыпка из щебня может состоять из камня или дробленого бетона, но в любом случае она должна быть очищена от мелких частиц и должна иметь различные размеры, в среднем от 1 до 1-1/2 дюйма и минимум 1/4 дюйма.Мелкие частицы пыли или частицы размером с песок могут засорить траншею щебнем, и тогда она не будет работать должным образом в качестве дренажа. Прежде чем продолжить, вы можете проверить дренаж в траншее с помощью шланга.

6. Нанесите на опалубку (для балки уклона) биоразлагаемое масло. Это обеспечивает легкое освобождение вашей формы для потенциального повторного использования. Подойдет любое растительное масло. Я использую 2×12 для опалубки балки, а затем повторно использую ту же древесину для структурного каркаса, как только балка затвердеет.


7. Установите опалубку для балки с уклоном или утолщенной балки по периметру, устанавливаемой на уровне пола. Скорее всего, вам понадобится стальной арматурный стержень (арматура) внутри бетона. Попросите инженера-строителя определить структурные требования для вашей балки. Если вы заливаете плиту на уровне земли с утолщенной балкой по периметру над траншеей из щебня и будете устанавливать ее за одну заливку бетоном, подготовка плиты будет такой же, как и при установке обычного нижнего колонтитула.

8.Залить брус марки бетона.   Уровневая балка может быть отдельным конструктивным элементом по всему периметру конструкции или может быть интегрирована в утолщенный периметр плиты на уровне фундамента (как показано на этом фото) . Любые конструктивные элементы выше этой точки являются полностью стандартными, будь то установка стволовой стены и подполья, полноценный подвал, каркасные стены, конструкция из стоек и балок или что-то еще. Инженер должен определить размер всех элементов конструкции.

Обратите внимание на арматуру, торчащую из земли и поддерживающую деревянную опалубку, пока бетон полностью не затвердеет.

ПРЕИМУЩЕСТВА
Низкая стоимость.   Траншейный фундамент из бутового камня требует меньше труда, требует меньше материалов и снижает стоимость материала по сравнению со стандартным бетонным основанием. Нет чрезмерного копания, формирования нижнего колонтитула и обратной засыпки.
Минимальное воздействие на площадку.   Раскопки ограничиваются только контуром здания, что сводит к минимуму разрушение участка.
Снижение выбросов парниковых газов.  Фундамент из щебня снижает расход бетона в среднем на 80 % по сравнению со стандартным цоколем (в зависимости от глубины промерзания и типа установленного фундамента) .Производство бетона требует много энергии и генерирует 1,25 фунта парниковых газов на каждый фунт цемента в смеси. Сокращение общего использования бетона приводит к прямому сокращению выбросов парниковых газов.
Может содержать переработанный контент.   В засыпке из щебня вместо гравия можно использовать переработанный дробленый бетон, если мелкие частицы вымываются.
Улучшенные характеристики дренажа и фундамента.   Траншея из щебня обеспечивает полный отвод воды под каждым несущим элементом фундамента, обеспечивая постоянную сухость нижнего колонтитула.Этот тип статической системы фундамента гарантирует, что вода не замерзнет под фундаментом. Когда вода замерзает в земле, вода расширяется, что может вызвать вздутие фундамента здания.

ПРОБЛЕМЫ

  • Для грунтов с низкой несущей способностью может потребоваться очень широкая траншея или какой-либо другой вариант опоры для достижения достаточной площади несущей способности.
  • Фундаменты из траншей из щебня конкретно не указаны в строительных нормах и правилах, поэтому может потребоваться дополнительный диалог с официальными лицами, выдающими разрешения.Это помогает предоставить чертежи с печатью лицензированного инженера.

РАЗРЕШЕНИЕ НА СТРОИТЕЛЬСТВО
Траншейные фундаменты из бутового камня соответствуют требованиям и целям строительных норм и правил США, однако, поскольку эта система конкретно не указана в действующих нормах, приемка осуществляется в каждом конкретном случае. Поскольку это ставит утверждение разрешения на усмотрение отдельных должностных лиц по строительству, рекомендуется инициировать диалог до подачи заявки на разрешение на строительство.Это дает возможность информировать и обучать персонал, выдающий разрешения, и предоставлять адекватную информацию, чтобы удовлетворить взаимное желание каждого обеспечить безопасность конструкции. В статье, написанной Элиасом Велонисом для журнала Fine Homebuilding, содержится отличная техническая информация. Штампованные структурные чертежи также настоятельно рекомендуются.

Дополнительную информацию о траншейных фундаментах из щебня см. также в моей онлайн-статье: Фундаменты из бутовых траншей.

Что использовать для рытья небольшой траншеи для подпорной стены | Главная Руководства

Одним из способов уменьшить эрозию или создать больше полезного пространства вдоль склона является установка подпорной стены. Подпорная стена должна стоять на надлежащем фундаменте, чтобы выдержать вес. Частью этого фундамента является траншея, которая помогает выровнять стену и обеспечить поддержку первого ряда блоков. Вам нужно будет использовать несколько различных инструментов для рытья траншеи.

Разметка траншеи

Важно разметить траншею до того, как вы начнете копать, а садовый шланг — хороший способ наметить рисунок или изгиб стены. После того, как вы определились с конструкцией и размещением стены, колья, веревка и уровень помогут вам создать точку отсчета при рытье траншеи и установке рядов блоков.

Лопаты

Лопаты являются предпочтительным инструментом при рытье траншеи. Используйте их, чтобы удалить грязь и сформировать траншею. Круглая лопата помогает начать проект и позволяет удалить больше грязи из области траншеи. Использование лопаты с плоским концом помогает создать прямые стороны и выровнять дно траншеи. Лопата также пригодится при удалении дерна с участка перед копанием.

Кирка

Корни и камни могут представлять проблему вдоль линии траншеи.Вы сможете удалить некоторые корни и камни с помощью лопаты, но кирка может прорезать упрямые корни, разбивать камни и копать уплотненную почву. Разрыхление или удаление корней, камней и почвы киркой облегчает вычерпывание материала лопатой или заступом.

Подготовка и укладка траншеи

После того, как вы вырыли траншею нужной ширины и глубины, вам необходимо подготовить основание для первого ряда блоков ландшафтного дизайна. Слой дробленого гравия толщиной от 1/2 до 3/4 дюйма вдоль дна работает лучше, чем круглый камень, потому что неровные стороны гравия имеют тенденцию сцепляться друг с другом, делая основание более устойчивым.После распределения и выравнивания гравия тяжелая трамбовка помогает уплотнить гравий, соединяя камни вместе и создавая прочное основание. Последнее, что нужно сделать перед установкой первого ряда блоков, — это положить ровный 1-дюймовый слой песка поверх утрамбованного гравия.

Как вырыть траншею в грязи | Главная Руководства

Грязь приравнивается к большому беспорядку, поэтому лучше всего подождать, пока почва высохнет, прежде чем пытаться копать траншею. В некоторых случаях, однако, вам может понадобиться вырыть траншею в грязи, чтобы обеспечить лучший дренаж, где почва никогда не высыхает.Копание траншеи может понадобиться, если вы хотите заполнить ее гравием, чтобы создать французский дренаж, который отводит воду от фундамента вашего дома. Направьте траншею в сторону оврага или стока, чтобы избежать затопления вашего двора или двора вашего соседа водой, которая течет по траншее.

Измерьте желаемую ширину траншеи. Его ширина может быть от 4 до 12 дюймов, в зависимости от назначения траншеи и количества отводимой воды. Уложите садовые шланги, чтобы отметить ширину будущей траншеи. Ландшафтная аэрозольная краска или маркеры линии муки не будут работать, чтобы отметить ширину, потому что вода в грязи смоет краску и впитает муку.

Вставьте лопату прямо в землю вдоль каждого садового шланга, отмечая ширину траншеи и прорезая корни травы. Скатайте слой травяного дерна, обнажая голую почву. Трава в мягкой, илистой почве должна легко скатываться. Если оставить илистую почву на открытом воздухе и на солнце в течение одного-двух дней, это поможет немного подсушить ее и сделать проект менее грязным.

Разрежьте по краям траншеи лопатой, сделав траншею нужной глубины. Потяните ручку лопаты назад, чтобы разрыхлить почву в траншее.Обычно траншея глубиной не менее 12 дюймов необходима для французского дренажа или другой дренажной канавы.

Вычерпните рыхлую, илистую почву в траншее лопатой с закругленным концом или траншейной лопатой. Поместите почву в тачку и дайте ей полностью высохнуть, прежде чем использовать ее в других местах вашего двора.

Придайте дну траншеи V-образную или закругленную форму и слегка выровняйте его, обеспечивая примерно 1 дюйм уклона уровня почвы на каждый 1 фут длины траншеи.Профилирование помогает воде легко течь через траншею и в канализацию. Копать траншею на земле, которая уже имеет небольшой наклон вниз, полезно, но выравнивание — хороший способ стимулировать дренаж в траншее, которая в остальном находится на ровной поверхности.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
