Гидрострелка для отопления принцип работы: гидравлический разделитель, что это такое и каков принцип работы, назначение и расчеты

Содержание

принцип работы, назначение и расчеты

Гидравлическая стрелка для систем отопления, схема и как устроена

Гидравлический разделитель – это полый вертикальный сосуд, который состоит из труб большого диаметра (квадратного профиля) с заглушками эллиптического типа с торцов. Размеры разделителя обуславливаются мощностью котла, зависят от количества и объемов контура.

Гидравлическая стрелка имеет массивный металлический корпус. Его устанавливают на опоры, чтобы на трубопроводе не было линейного напряжения. Компактные устройства крепятся к стене с помощью кронштейна. Отопительный трубопровод и патрубок гидрострелки соединяется с помощью фланцев или же резьбы.


Устройство гидравлического разделителя

В верхней точке корпуса устанавливается автоматический клапан воздухоотводчика. Через специальный клапан или вентиль можно удалять осадок. Он врезан снизу. Как правило, гидравлическую стрелку изготавливают из низкоуглеродистой стали или из нержавейки, меди, а также из полипропилена.

Корпус будет обработан антикоррозийным составом и покрыт утеплителем.

Важно! Полимерные гидрострелки используются в системах, которые работают от котла мощностью 13-35 киловатт. Для теплогенераторов, которые работают на твердом топливе, НЕ используются полипропиленовые гидрострелки.

Особенности применения гидрострелки

Рассмотрим схему отопления с несколькими насосами и с двумя котлами.

От подачи (красным) ответвляются контур радиаторов, контур теплых полов, контур водяного бойлера (теплоноситель отопления греет воду для бытовых нужд), может быть еще контур для отопления других удаленных помещений – этажей, оранжереи, гаража, сауны, другого дома…

Теперь видно, что насосы на этих контурах нужны разные. Длины этих контуров и их сопротивление разное…. Если включается мощный насос в одном контуре, то он изменит давление на границах параллельного контура, хотим мы этого или не хотим. Он может уменьшить количество проходящего теплоносителя по соседнему контуру, остановить там движение или вообще опрокинуть струю.

Из этого положение нужно как то выходить, что и указано на следующей схеме.

Теперь подача и обратка соединены возле котла гидрострелкой. А это значит, что давление в них выровнялось, и влияние насосов в контурах на соседние контуры сошло на нет. Мы получили стабильную систему.

Понятно, что через гидрострелку между подачей и обраткой начнет циркулировать жидкость. Движется она от подачи на обратку, т.е. котел частично замыкается сам на себя. Не вредно ли это? А не может ли теплоноситель поменять направление движения в другую сторону?

Как работает система отопления с гидравлическим разделителем

Режим работы системы отопления с гидрострелкой, когда жидкость не движется между подачей и обраткой через гидрострелку в принципе невозможен. Это из разряда фантастики, так как не бывает абсолютно одинаковых давлений в контурах подачи и обратки.

Режим, когда жидкость движется из обратки в подачу, в принципе, возможен, если почему-то подобран слишком слабомощный котел, или насос контура котла, или если этот насос вышел из строя.

Тогда жидкость под воздействием насосов дополнительных контуров может циркулировать из обратки в подачу через гидрострелку. Это аварийный режим, он будет хорошо заметен по горячему котлу и холодным потребителям и должен быть устранен. Котел с таким режимом будет работать на максимуме температуры, а теплоноситель в контурах будет прохладным.

При этом разница температур между подачей и обраткой на котле будет весьма большой, во всяком случае, больше чем рекомендуют производители – «не более 20 градусов». Этот режим вредный для котла, он будет образовывать конденсат на камере сгорания или даже может привести к поломке теплообменника.

Режим, когда жидкость частично циркулирует через гидрострелку от подачи на обратку является нормальным (небольшое превышение расхода в контуре котла над сумой расходов потребителей).

При этом разница температур между подачей и обраткой на котле уменьшается, что нормально для его работы, и даже полезно во время запуска холодной системы. Важно лишь, чтобы этот нисходящий поток через гидравлический разделитель не оказался бы слишком большим, что возможно при абсолютно неграмотном монтаже системы или при поломке в контурах. Котел, работающий сам на себя, будет останавливаться слишком часто, что тоже нехорошо.

Дополнительные функции гидрострелок

Усовершенствованные модели совмещают функции разделителя, регулятора температуры и сепаратора. Клапан-терморегулятор обеспечивает температурный градиент вторичных контуров. Выделение растворенного кислорода из теплоносителя снижает риск эрозии внутренних поверхностей оборудования. Удаление из потока взвешенных частиц продлевает срок службы рабочего колеса и подшипников циркуляционных насосов.

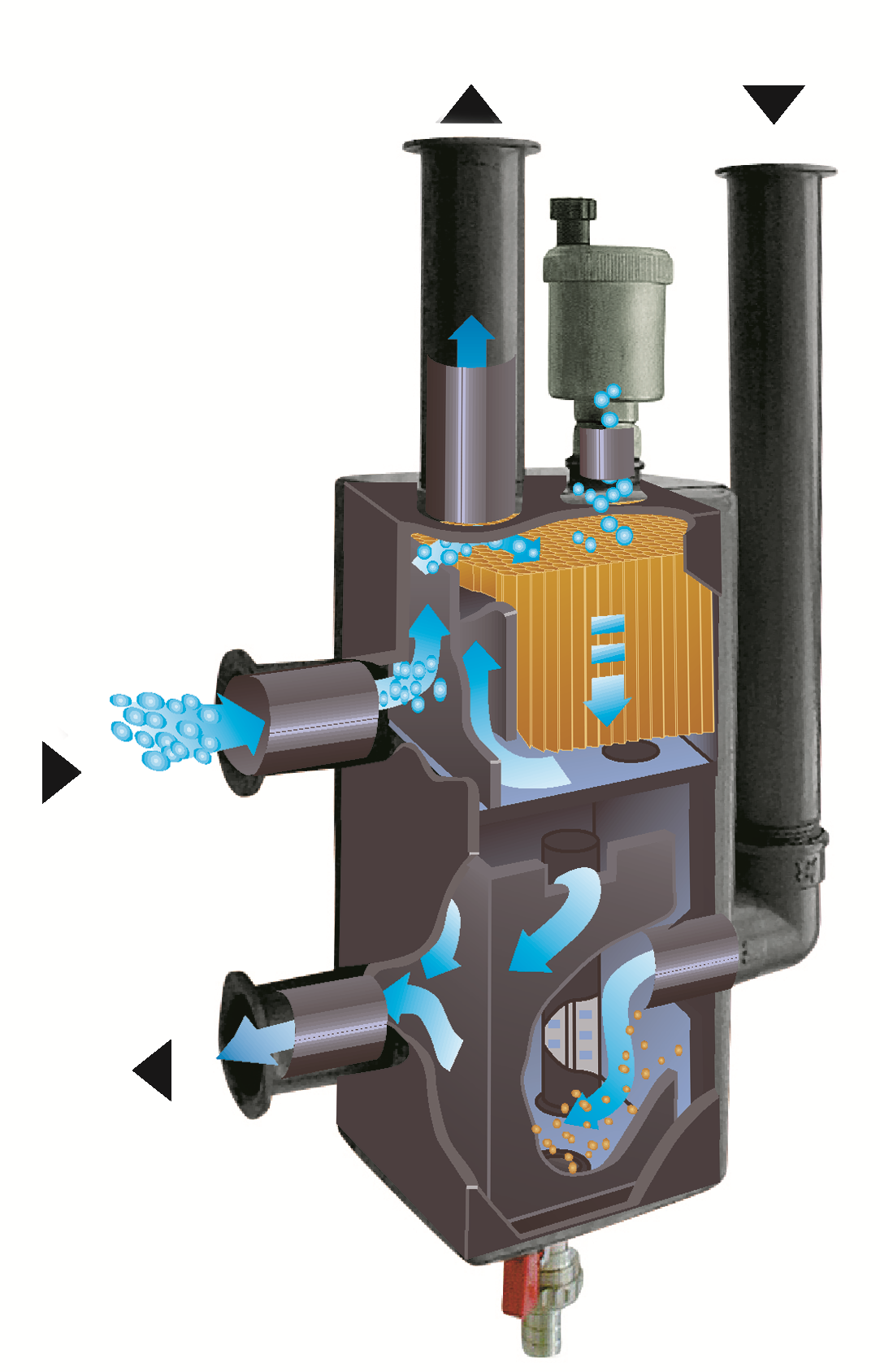

На фото изображена модель гидрострелки для отопления в разрезе:

Устройство гидрострелки — вид в разрезе

Горизонтальные перфорированные перегородки разделяют внутренний объем пополам. Потоки подачи-обратки соприкасаются в зоне «нулевой точки» и скользят в разные стороны, не создавая дополнительное сопротивление.

Сверху, в высокотемпературной зоне, расположены пористые вертикальные пластины деаэрации. Сборник шлама и магнитный уловитель (магниевый анод) расположены в нижней части корпуса.

Конструктивные опции гидрострелки: манометр, датчик температуры, клапан терморегулятор и линия для запитки системы при запуске. Сложному оборудованию необходима наладка, регулярные осмотры и техническое обслуживание.

Принцип работы коллектора с гидрострелкой на 3 контура отопления

Можно ли обойтись без гидрострелки

Конечно, простая система отопления, теоретически будет работать без гидрострелки. Проблемы начнутся, если к одному котлу, подключат несколько водяных контуров отопления, но и эта сложность решаема установкой коллектора. Также и другие функции: отвод воздуха из системы, фильтрацию твердых частиц, с легкостью выполняет группа безопасности, устанавливаемая для твердотопливных котлов.

Гидравлический разделитель в системе отопления дома, нужен для балансировки разницы температур и давления на подающем и обратном трубопроводе. Без модуля не обойтись, при подключении к котлу радиаторной системы отопления и теплых полов.

Как подобрать параметры

Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. Дело в том, что при высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.

назначение + схема установки + расчеты параметров

Гидрострелка: принцип работы, назначение и расчеты

Что такое гидрострелка в системе отопления? Гидравлический и температурный буфер, который обеспечивает процессы корреляции температур подачи/обратки и упорядоченный максимальный проток теплоносителя, называют гидрострелкой. Статья на тему: «Гидрострелка: принцип работы, назначение и расчеты» раскрывает сущность гидравлического разделения контуров отопления.

Гидрострелка необходима для осуществления гидродинамической балансировки в системе отопления

Обратите внимание

Объяснить, для чего нужна гидрострелка для отопления, очень просто. Процессы разбалансировки теплоснабжения знакомы владельцам частных домов. Современный котел имеет меньший по объему контур, чем циркуляционный расход потребителя. Работа гидрострелки отопления позволяет отделить гидравлический контур теплогенератора от вторичной цепи, повысить надежность и качество системы.

Ответом на вопрос: «Для чего нужна гидрострелка в системе отопления?», служит список достоинств отопления с гидравлическим терморазделителем:

  • разделитель — обязательное условие производителя оборудования для гарантии технического обслуживания на котел мощностью 50 кВт и более, или теплогенератора с чугунным теплообменником;
  • узел обеспечивает максимальный проток с ламинарным течением теплоносителя, поддерживает гидравлический и температурный баланс системы отопления;
  • параллельное подключение гидрострелки отопления и контура потребителей создает минимальные потери давления, производительности и тепловой энергии;
  • коленное расположение патрубков подачи-обратки обеспечивает температурный градиент вторичных контуров;

Схема движения теплоносителя в коллекторе с гидрострелкой

  • оптимальный подбор и расчет гидрострелки для отопления защищает котел от разницы температур подачи-обратки, предохраняет оборудование от теплового удара, выравнивает циркуляционный объем водяных потоков в первичном и второстепенном контуре;
  • узел повышает КПД котла, позволяет вторичную циркуляцию части теплоносителя в котловом контуре, экономит электроэнергию и топливо;
  • подмес сохраняет постоянный объем котловой воды;
  • при экстренной необходимости разделитель компенсирует дефицит расхода во второстепенном контуре;
  • полый разделитель снижает влияние насосов, обладающих различной мощностью квт, на вторичные контуры и котел;
  • дополнительные функции гидроразделителя — уменьшает гидравлическое сопротивление, формирует условия для сепарации растворенных газов и шлама.

В многоконтурных системах отопления использование гидрострелки обязательно для сбалансированной работы

Принцип работы гидрострелки отопления позволяет стабилизировать гидродинамические процессы в системе.

Своевременное удаление механических примесей из теплоносителя продлит срок службы насосов, вентилей, счетчиков, датчиков, отопительных приборов.

Разделяя потоки (контур теплогенератора и независимый контур потребителя), гидрострелка обеспечивает максимальное использование теплоты сгорания топлива.

Устройство гидрострелки отопления

Гидроразделитель — вертикальный полый сосуд из труб большого диаметра (квадратного профиля) с эллиптическими заглушками по торцам. Размеры разделителя обусловлены мощностью (кВт) котла, зависят от количества и объема контуров.

Тяжелый металлический корпус устанавливают на опорные стойки, чтобы не создавать линейное напряжение на трубопровод. Компактные устройства крепят к стене, располагают на кронштейнах.

Гидрострелка из нержавеющей стали

Патрубок гидрострелки и отопительный трубопровод соединяют с помощью фланцев или резьбы.

Важно

Автоматический клапан воздухоотводчика располагают в верхней точке корпуса. Осадок удаляют через вентиль или специальный клапан, который врезан снизу.

Материал для изготовления гидрострелки — низкоуглеродистая или нержавеющая сталь, медь, полипропилен. Корпус обрабатывают антикоррозийным составом, покрывают теплоизоляцией.

Гидравлическая стрелка «Meibes»

Усовершенствованные модели совмещают функции разделителя, регулятора температуры и сепаратора. Клапан-терморегулятор обеспечивает температурный градиент вторичных контуров.

Выделение растворенного кислорода из теплоносителя снижает риск эрозии внутренних поверхностей оборудования.

Удаление из потока взвешенных частиц продлевает срок службы рабочего колеса и подшипников циркуляционных насосов.

На фото изображена модель гидрострелки для отопления в разрезе:

Устройство гидрострелки — вид в разрезе

Горизонтальные перфорированные перегородки разделяют внутренний объем пополам. Потоки подачи-обратки соприкасаются в зоне «нулевой точки» и скользят в разные стороны, не создавая дополнительное сопротивление.

Сверху, в высокотемпературной зоне, расположены пористые вертикальные пластины деаэрации. Сборник шлама и магнитный уловитель (магниевый анод) расположены в нижней части корпуса.

Конструктивные опции гидрострелки: манометр, датчик температуры, клапан терморегулятор и линия для запитки системы при запуске. Сложному оборудованию необходима наладка, регулярные осмотры и техническое обслуживание.

Принцип работы коллектора с гидрострелкой на 3 контура отопления

Поток теплоносителя проходит разделитель со скоростью 0,1-0,2 м/с. Котловой насос разгоняет горячую воду до 0,7-0,9 м/с. Рекомендованный скоростной режим дает представление о том, для чего нужна гидрострелка для отопления.

Изменение объема и направления движения гасит скорость водяных потоков при минимальной потере тепловой энергии в системе. Ламинарное движение потока приводит к тому, что гидравлическое сопротивление внутри корпуса практически отсутствует. Буферная зона разделяет котел и цепь потребителя. Насос каждого из отопительных контуров работает автономно, не нарушая гидравлический баланс.

Принцип работы гидрострелки в схеме отопления с 4-х ходовым смесителем

Схемы гидрострелки для отопления (режим работы):

  • Нейтральный режим работы гидроразделителя, при котором напор, расход, температура и тепловая энергия подачи — обратки соответствуют расчетным параметрам системы. Насосное оборудование обладает достаточной суммарной мощностью. Ламинарное движение потока в гидрострелке обеспечивает процессы деаэрации и осаждения взвешенных частиц.

Нейтральный режим работы гидроразделителя

  • Схема отражает принцип работы гидрострелки отопления, при котором котел не обладает достаточной мощностью, чтобы обеспечить расход во второстепенном контуре. Дефицит расхода приводит к подмесу холодного теплоносителя. Разница температур подачи/обратки приводит к срабатыванию термодатчиков. Автоматика выведет теплогенератор на максимальный режим горения, однако потребитель не получает достаточного количества теплоты. Система отопления разбалансирована, возникает угроза теплового удара.

Если котел не обладает достаточной мощностью, чтобы обеспечить расход во второстепенном контуре, возникает угроза теплового удара

  • Объемный поток первичного контура больше, чем расход теплоносителя зависимой цепи. Вариант, при котором котел функционирует в оптимальном режиме. При розжиге агрегата или параллельном отключении насосов вторичных контуров, теплоноситель циркулирует через гидрострелку по первичному (малому) контуру. Температура обратки, которая поступает в котел, выравнивается подмесом из подачи. Достаточный объем теплоносителя поступает потребителю.

Объемный поток первичного контура больше, чем расход теплоносителя зависимой цепи — котел функционирует в оптимальном режиме

Обязательное условие: производительность, которой обладает циркуляционный насос первичного (котлового) контура на 10% больше, чем суммарный максимальный напор насосов во второстепенном контуре.

Методы расчета гидрострелки в системе отопления частного дома

Как рассчитать гидрострелку системы отопления частного дома самостоятельно? Можно вычислить необходимые размеры по формулам или подобрать диаметр по правилу «3D».

  • Формула определяет диаметр (D) по максимальной пропускной способности гидравлического разделителя (расчеты по паспортным данным на котел):
  • Формула определяет диаметр гидрострелки по мощности теплогенератора. ΔT разница температур подачи/обратки — 10°C:
  • Диаметр патрубка, входящего в гидрострелку или распределительный коллектор:
Обозначение Расшифровка символа Единица измерения
D Диаметр корпуса гидрострелки мм
d Диаметр патрубка мм
P Максимальная мощность, которой обладает котел (паспортные данные котла) кВт
G Мак

Гидрострелка – когда нужно устанавливать гидроразделитель

Гидравлический разделитель чаще называют — гидрострелка. Он настолько прост, что с его применением не должно возникнуть никаких вопросов. Ответить, — зачем нужно такое устройство, — можно просто взглянув на него.

Гидрострелка представляет из себя не длинную трубу относительно большого диаметра, с отводами меньшего диаметра, она похожа на вытянутый бочонок.

Очевидно, гидроразделитель нужен для выравнивания давления во всех подключенных к нему трубопроводах. Действительно, если подключить к этому куску толстой трубы трубопроводы подачи и обратки, то давление в них сразу выровняется, ведь само гидравлическое сопротивление устройства не значительное, специалисты называют его «нулевым».


Но какая в этом практическая польза? В каких случаях нам понадобится выравнивать давление между подачей и обраткой?

Рассмотрим подробней, как применяется гидрострелка, и что нужно учесть в системе отопления, чтобы решить вопрос о необходимости применении. Но прежде нужно понять и другое – откуда вокруг такого простого устройства столько толкований и рекомендаций по его установке? А ноги растут из у. е., т.е. из $.

Откуда берутся сложности

Сама гидрострелка хоть и проста на вид, но не столь дешева. Не в гаражном, а в фирменном исполнении — 250$. А ее применение еще влечет и ее обвязку (фитинги, сливы, краны), что под 100$. А с установкой все это вместе уже целых 400 $. Действительно не дешевый получается кусок трубы в фирменном исполнении.

Но этого мало. Если простую систему, под соусом «установка полезнейшей гидрострелки», преобразовать в сложную, и напичкать автоматикой (примерно как на схеме ниже), т.е. вынести из под насоса котла 3 контура (бойлер, радиаторы, теплые полы) и обеспечить каждый своей насосной группой и подключить это все к фирменному коллектору с этим устройством, и установить контроллер автоматики, то все это вместе может потянуть на целых 2500$. Вот мы и добрались до золотого дна «установщиков радиаторов».

И за что же нужно выкинуть такую сумму? Оказывается, что не за что, так как в подавляющем большинстве случаев гидрострелка в системе отопления не нужна, и никакой особой роли не играет. Необходима она лишь в действительно сложных системах отопления, с множеством контуров отходящих от основной магистрали, обеспеченных собственными насосами.

Чтобы каждый контур не сильно влиял на соседний, параллельный ему, необходимо подровнять давление между магистралями подачи и обратки. Вот тогда и применяют гидростерлку и все необходимые для ее работы аксессуары.

Подробней, зачем нужен гидравлический разделитель и какая его роль рассмотрим на схемах.

Особенности применения гидрострелки

Рассмотрим схему отопления с несколькими насосами и с двумя котлами.

От подачи (красным) ответвляются контур радиаторов, контур теплых полов, контур водяного бойлера (теплоноситель отопления греет воду для бытовых нужд), может быть еще контур для отопления других удаленных помещений – этажей, оранжереи, гаража, сауны, другого дома…

Теперь видно, что насосы на этих контурах нужны разные. Длины этих контуров и их сопротивление разное…. Если включается мощный насос в одном контуре, то он изменит давление на границах параллельного контура, хотим мы этого или не хотим. Он может уменьшить количество проходящего теплоносителя по соседнему контуру, остановить там движение или вообще опрокинуть струю. Из этого положение нужно как то выходить, что и указано на следующей схеме.

Теперь подача и обратка соединены возле котла гидрострелкой. А это значит, что давление в них выровнялось, и влияние насосов в контурах на соседние контуры сошло на нет. Мы получили стабильную систему.

Понятно, что через гидрострелку между подачей и обраткой начнет циркулировать жидкость. Движется она от подачи на обратку, т.е. котел частично замыкается сам на себя. Не вредно ли это? А не может ли теплоноситель поменять направление движения в другую сторону?

Как работает система отопления с гидравлическим разделителем

Режим работы системы отопления с гидрострелкой, когда жидкость не движется между подачей и обраткой через гидрострелку в принципе невозможен. Это из разряда фантастики, так как не бывает абсолютно одинаковых давлений в контурах подачи и обратки.

Режим, когда жидкость движется из обратки в подачу, в принципе, возможен, если почему-то подобран слишком слабомощный котел, или насос контура котла, или если этот насос вышел из строя.

Тогда жидкость под воздействием насосов дополнительных контуров может циркулировать из обратки в подачу через гидрострелку. Это аварийный режим, он будет хорошо заметен по горячему котлу и холодным потребителям и должен быть устранен. Котел с таким режимом будет работать на максимуме температуры, а теплоноситель в контурах будет прохладным.

При этом разница температур между подачей и обраткой на котле будет весьма большой, во всяком случае, больше чем рекомендуют производители – «не более 20 градусов». Этот режим вредный для котла, он будет образовывать конденсат на камере сгорания или даже может привести к поломке теплообменника.

Режим, когда жидкость частично циркулирует через гидрострелку от подачи на обратку является нормальным (небольшое превышение расхода в контуре котла над сумой расходов потребителей).

При этом разница температур между подачей и обраткой на котле уменьшается, что нормально для его работы, и даже полезно во время запуска холодной системы. Важно лишь, чтобы этот нисходящий поток через гидравлический разделитель не оказался бы слишком большим, что возможно при абсолютно неграмотном монтаже системы или при поломке в контурах. Котел, работающий сам на себя, будет останавливаться слишком часто, что тоже нехорошо.

«Особенные свойства»

Гидрострелке приписывают «чудесные» свойства в виде:
— «повышение КПД котла»;
— «оптимизация работы насосов с повышением их долговечности»;
— «очистка системы от мусора»;
— «увеличение моторесурса всей системы»;
— «нормализация работы гидравлического оборудования»;
— «температурная оптимизация коллекторов, при интегральном подключении забора с улучшением всех связующих составляющих системы и встроенных контуров, для оптимального прогрева органики инфракрасным облучением»;
— «снятие порчи с жильцов», — и пр.
Все это являются или рекламной выдумкой, не имеющей ничего общего с реальностью, или тиражированием в свободной интерпретации ранее выдуманной нелепости. Следование некоторым утверждениям может нанести вред системе. Гидравлический разделитель нужен лишь для выравнивания давлений между подачей и обраткой в сложных системах.

Нужно ли устанавливать

Скорее всего, необходимости в установке гидрострелки нет. Ведь система не настолько сложная, чтобы один контур «забивал» другой?

Если есть обычный набор – котел, радиаторы, бойлер, — то разделитель не нужен . Если даже радиаторный контур обеспечен своим отдельным насосом то, когда периодически включается насос бойлера, радиаторный насос отключается автоматикой (приоритет бойлера) и конфликта этих насосов не происходит. А конфликт всего двух насосов (разница давлений и расходов), — полы и радиаторы — легко устраняется и без гидрострелки.

Как правило, подравнивать давление нужно если параллельно подключен более чем один котел (резервный не учитывается), или в системе имеются 4 и более насосов. Т.е. контуров много – 1 этаж, 2-й этаж, 3-й этаж, беседка, зимний сад, мастерская, сауна…., то с такой сложной системой придется раскошелится и на гидрострелку и связанное с ней оборудование.

В других случаях надобность в гидравлическом разделителе отсутствует. А подогрев обратки с целью оптимизации работы котла (разница не больше 20 градусов), особенно во время разогрева холодной системы, может выполнить и маленький байпас с краником между подачей и обраткой для возможности регулировки вручную, что составит «копейки» по сравнению с нагромождением не нужной гидрострелки….

Гидрострелка для отопления: изготовление и применение

Гидрострелка пригодится в сложной системе отопления с насосами в контурах. Без нее они будут оказывать влияние друг на друга, и давление в точках подключения к главной магистрали окажется не постоянным, система станет малопригодной для жильцов. Чтобы нормализовать работу сложной системы применяется гидрострелка. Как ее сделать самостоятельно и как установить – вот основное, что нужно при создании отопления в доме.



Как работает гидрострелка

Гидрострелка представляет из себя отрезок трубы большого диаметра с подключениями для трубопроводов. Это простое решение по выравниванию давления для всех потребителей от котла. К гидроразделителю можно подключить множество контуров  для всех их давление в точке подключения окажется приблизительно одинаковым и заметное взаимное влияние исчезнет. Развязка всей системы достигается всего лишь применением куска полой трубы, к которой с одной стороны подключен котел (подача и обратка), а на противоположные патрубки, которых может быть много – контура системы отопления со своими насосами.



Нужен ли в системе отопления гидроразделитель

Но далеко не во всех домах нужен подобный монтаж. Если система минималистично – классическая, в ней присутствует радиаторная ветвь, с подключением параллельно теплых полов со своим насосом, и бойлера ГВС, то гидрострелка не нужна вовсе. Но включение одновременно в работу еще одного контура со своим насосом, например, вспомогательного котла, оранжереи, гаража, подогрева бассейна, (как подогреть бассейн на улице) уже потребует выравнивания давления для всех потребителей от котла — потребуется гидроразделитель.



Наглядный пример эксплуатации

Жидкость в самой гидрострелке всегда будет двигаться в каком то направлении или сверху вниз или наоборот. Это зависит от того где больше расход (производительность насоса) – в контуре котла или в других контурах.

  • Ситуация которой не бывает на практике – жидкость в гидрострелке не движется – подача из котла вся разбирается потребителями. Обратка от потребителей – вся в котел.

  • Требуемый режим работы гидрострелки – насос котла сильнее, его подача частично уходит на обратку.

  • Недопустимый режим – потребители захватывают свою обратку (жидкость движется вверх), система остывает, котел перегревается.

  • Аварийный режим – котел работает сам на себя через гидрострелку.





Как узнать диаметр и другие размеры гидрострелки

Никаких секретов с расчетом гидрострелки нет, все просто, жидкость в ней не должна двигаться слишком быстро.   Это, достигается не только примерным равенством расходов в контуре котла и потребителей, но и увеличением диаметра самой гидрострелки. Чтобы узнать диаметр трубы гидроразделителя можно «побарахтаться» с формулами s = W / 3600 ʋ, где: s – площадь сечения трубы, м2; W – расход теплоносителя, м3/ч; ʋ — скорость движения жидкости, принимается 0.1 м/с. Тогда диаметр трубы будет равен d = √ 4s/π.

Но проще — взглянуть на фирменный образец в магазине под определенную мощность котла, и скопировать его в домашних условиях.

Оказывается, что конструкции примерно одинаковые, и если диаметр подключаемых трубопроводов 1 дюйм, то рекомендуемый диаметр самой гидрострелки – около 3 дюймов (не менее 3 диаметров подключений) – 70 – 90 мм. А рекомендуемое размещение патрубков и конструкция гидрострелки показана на рисунке. При этом запас по мощности — до 75 кВт.



Примеры размеров для изготовления

Диаметр и высота гидрострелка на 50 кВт из круглой трубы — диаметр и высота.

Гидроразделитель из квадратной трубы для систем мощностью до  75 кВт, приведены размеры

Размеры для изготовления гидрострелки в мощные системы до 100 кВт



Дополнительные полезные функции

Гидрострелка выступает к тому же неплохим сепаратором, вверху у нее будет скапливаться выделяемый при резком замедлении движения жидкости (росте давления) воздух, а внизу будет оседать шлам. Поэтому вверху оборудуется автоматический воздухоотводчик, внизу – промывной краник.



Как изготовить в домашних условиях из полипропилена

Сейчас на рынке предлагаются относительно дешевые гидрострелки из полипропилена. Почему бы подобное не сделать самостоятельно, ведь полипропилен легко сварить дешевым паяльником. Правда понадобится насадка под трубу диаметром 75 мм (внутренний диаметр 61,2)  или 90 мм и сама труба из полипропилена и тройники к ней.

Тройники свариваются между собой через короткие отрезки трубы, согласно рекомендаций выше. Во все отводы вваривются переходники на 1 дюйм или ¾ по необходимости и все — гидрострелка для домашнего отопления готова.

Все хорошо, но подобное не сочетается с выкидывающим раскаленный пар твердотопливным котлом – желательно делать из металла. Как сделать гидрострелку из стальной трубы – можно увидеть в фильме



Что такое гидрострелка в системе отопления? Принцип работы и назначение

Системы индивидуального водоснабжения нередко работают при нестабильных показателях температуры и давления. Резкие и сильные колебания в итоге могут стать причиной поломок на отдельных контурах и узлах трубопровода. Исключить подобные ситуации помогает гидрострелка. Она не только смягчает работу инженерной сети, но и выполняет дополнительные функции, среди которых фильтрация. Что такое гидрострелка в системе отопления? Это небольшое сантехническое приспособление, которое встраивается в сеть на этапе первичного монтажа или в рамках очередных мероприятий по техническому обслуживанию.

Назначение устройства

Для понимания сущности задач, которые решает гидрострелка (гидравлический разделитель), следует разобраться с нюансами работы независимых отопительных систем. То есть коммуникаций, работающих на собственном источнике нагрева водяного теплоносителя. В домашних системах основу отопительной инфраструктуры могут формировать котлы, бойлеры, водонагреватели и т. д. Итак, зачем нужна гидрострелка в системах отопления такого типа? Необходимость применения стабилизатора температуры и давления возникает из-за неравномерного распределения нагрузки по всем контурам системы. Неравномерность обусловлена сложностью трубопровода, отягощенного и потребляющим оборудованием. Как минимум в любом комплексе водяного отопления содержится запорная арматура, а также простейшие средства контроля и регуляции потоков. К этим устройствам добавляются целевые приборы излучения тепловой энергии – радиаторы, конвекторы, стандартные батареи и т. д. Но и это не все. Для обеспечения циркуляции теплоносителя в сеть вводятся насосные группы и коллекторы. Циркуляционные насосы вкупе с котельным оборудованием в перегруженной инфраструктуре не всегда могут обеспечить равномерную поддержку давления и температуры. Отсюда и возникает потребность в дополнительных регуляторах и стабилизаторах.

Бытует мнение, что гидрострелка требуется лишь для предотвращения тепловой перегрузки в системах, где используются насосы разной мощности. Они работают от одного источника нагрева и ввиду разности характеристик не способны одинаково поддерживать балансы давления. Базовое назначение гидрострелки в системе отопления действительно сводится к выравниванию их работы, но на практике достигаются и другие положительные эффекты. К ним относятся:

  • Очистка контуров.
  • Оптимизация производительности системы.
  • Предотвращение рисков возникновения обратного потока теплоносителя.

Конструкция гидрострелки

Гидравлический разделитель внешне напоминает оптимизированный коллектор с входными и выходными каналами разного диаметра. Его принципиальным отличием можно назвать присутствие развитых средств контроля и замера параметров теплоносителя. Что такое гидрострелка в системе отопления с точки зрения функционального устройства? Это конструкция, включающая следующие узлы:

  • Выпускной шаровой кран.
  • Ручной воздухоотводчик.
  • Заглушка для магнитного датчика-уловителя.
  • Гильза для установки температурного датчика.

В конструкцию также входит съемная изоляция, патрубки для подключения контуров, запорная арматура и в некоторых модификациях небольшой резервуар наподобие гидробака. Функция последнего обычно перекладывается на утолщенную часть трубы разделителя, которая внешне может напоминать сосуд. Что касается материалов изготовления, то для корпуса гидрострелки обычно используют нержавеющие сплавы металла. Применяются и полипропиленовые устройства, но из-за высоких температурных нагрузок их использование ограничено.

Основная задача гидравлического разделителя заключается в отделении контура котла от рабочих веток распределения теплоносителя. Устройство обеспечивает выравнивание давления между коллекторными группами, обеспечивающими движение потоков на подаче и обратке. В ином случае создаются условия для смешивания потоков холодной и горячей воды, что снижает тепловую мощность в контурах. Как реализуется процесс регуляции? Принцип работы гидрострелки в системе отопления заключается в создании буферной зоны с нулевым сопротивлением на промежуточных участках, где возможны перепады давления. Таким образом обеспечивается разгрузка давления на всех контурах между насосами.

Необходимость естественного подключения функции гидрострелки возникает в следующих ситуациях:

  • Проток горячей воды от котла по силе слабее, чем проток движения теплоносителя на отопительных контурах.
  • Проток холодной воды от контура отопления слабее, чем проток от котла.

В нормальном режиме работы, если оборудование подобрано правильно, буфер разделителя вовсе задействуется в минимальной степени. Как работает гидрострелка в системе отопления, если происходит нарушение балансов движения теплоносителя? Объемы, которые превышают норму по балансу со стороны подачи или обратки, уходят в гидробак или утолщенную часть трубы гидрострелки. Теоретически возможны и ситуации, когда вода одного из контуров поступает в противоположную линию движения, минуя буферную зону. Это говорит о чрезмерном несоответствии мощностей котла и насосов, что требует замены агрегатов.

Нюансы работы гидрострелки в системах с насосной группой

В целях повышения эффективности работы отопительных контуров инфраструктура может дополняться вспомогательными насосами и коллекторами. Однако вместе с наращиванием производительности при таком подходе можно ожидать и увеличения нагрузки на отдельных контурах. В результате система отопления с гидрострелкой и насосной группой может функционировать с наличием следующих проблем:

  • Если используются циркуляционные агрегаты с разными показателями мощности, то слабые насосы не смогут справляться с нагрузками, присутствующими на соседних контурах.
  • Само по себе разделение на множество контуров в результате установки дополнительных функциональных узлов также влияет на работу насосной группы, что может привести к ее перегрузкам и выходу из строя.
  • Если в проекте закладывается нормативная разница в показателях давления на отдельных ветках, то малейшее нарушение в балансировке вызовет аварию уже в трубопроводе.
  • При штатной остановке отдельных насосов для прекращения подачи воды на их целевом участке возрастет риск движения «паразитных» течений, спровоцированных соседним циркуляционным оборудованием.

Вышеназванные эксплуатационные проблемы обычно возникают в сложных промышленных системах на производствах, где одним источником тепла обслуживаются десятки потребителей. В системах отопления частного дома гидрострелка обычно работает в комплексе с малой насосной группой и двумя-тремя коллекторами. Даже если речь идет о двухэтажном доме, для полноценной циркуляции теплоносителя может быть достаточно и двух насосов. Главное – правильно их подобрать в соответствии с потребностями конкретной системы.

Расчет гидрострелки

Эксплуатационные качества гидравлического разделителя определяются следующим набором технических характеристик:

  • Рабочая температура – от 95 до 110 °C.
  • Обслуживаемая мощность котла – порядка 100-125 кВт.
  • Производительность – средний расход от 4 до 8-9 м3/час.
  • Межосевая дистанция относительно потребителей – порядка 200 мм.

На основе этих параметров подбирается модель устройства применительно к конкретной системе. Как рассчитать гидрострелку системы отопления? Помимо конструкционного соответствия (габариты и размеры патрубков) для правильной оценки пропускной способности с точки зрения возможности балансировки системы должен быть рассчитан диаметр буферной зоны. Специалисты рекомендуют за оптимальное сечение емкости разделителя принимать размер, способный обеспечить скорость движения потока в 0,2 м/сек. Но этот параметр будет напрямую связан с величиной расхода воды за 1 час. То есть необходимо изначально определить пропускную способность целевого контура или группы контуров. Это нормативная величина котла, которая может выражаться таким образом:

  • Основная зона отопления – порядка 2 м3/час.
  • Вторичная зона отопления – порядка 1,5 м3/час.
  • Зона водонагрева бойлера – 2,5 м3/час.
  • Низкотемпературный участок для технических нужд – 1 м3/час.

В итоге получается совокупный расход порядка 7 м3/час. Под эту величину подбирается насосная группа, коллекторы и гидрострелка. При таком показателе пропускной способности диаметр трубного сосуда разделителя может составлять примерно 110-120 мм в зависимости от конструкции конкретной модели.

Монтаж гидрострелки

Для самостоятельной установки желательно приобретать готовые разделители в сборе. В полной комплектации устройство включает в себя необходимую запорную арматуру, изоляционную оболочку, дегазатор и шламовый сепаратор. При необходимости для подключения можно дополнительно приобрести фитинги и сантехнические переходники, но для обеспечения надежности лучше отказаться от адаптеров.

После перекрытия воды и отключения оборудования можно приступать к установке гидрострелки в систему отопления по горизонтальной или вертикальной схеме. Монтажный процесс может осуществляться только в помещениях с плюсовой температурой. В первую очередь устройство крепится на месте эксплуатации к стене кронштейнами. Заранее продумывается позиция разделителя, при которой можно будет без дополнительных манипуляций подключить к его патрубкам трубы. Очень важно соблюсти корректность соединений. Входной контур подачи на одной стороне гидрострелки должен сопрягаться с трубой от котла. По этой же линии с противоположной стороны подключается ветка на потребителей (отопительный контур). Аналогично выполняется соединение по линии обратки.

В процессе выполнения установки гидрострелки в системе отопления своими руками особенно необходимо помнить о мерах обеспечения безопасности. Даже при отключенной системе циркуляции не исключен выплеск горячей воды, поэтому работать желательно в теплоизолирирующих перчатках. После установки оборудования выполняется опрессовка, целью которой является проверка системы на герметичность. Затем выполняется первый запуск с применением теплоносителя, разбавленного пропиленовой смесью с 40-процентным содержанием гликоля.

Что такое гидрострелка в системе отопления с конденсатором?

В системах, обеспечивающих работу теплых полов и радиаторов, последнее время используется принцип сбора конденсационного тепла. По нему работают специальные котлы, обеспеченные трубкой для аккумуляции энергии выделяемого пара. Если в обычных системах пар просто выпускается в дымоход, то в оборудовании с конденсатором он собирается на поверхностях теплообменника и используется в общем отопительном процессе. Что такое гидрострелка в системе отопления с таким принципом работы? Для начала стоит подчеркнуть, что для всех конденсационных котлов мощностью выше 45 кВт использование стабилизаторов давления и температуры является обязательным, поскольку дополнительная энергия может по-разному влиять на рабочие показатели оборудования.

Далее в процессе выбора модели гидрострелки и насосов следует учитывать два момента. Во-первых, общий расход в основном отопительном контуре обязательно должен превышать аналогичный показатель котловой линии. Во-вторых, наличие разделителя по умолчанию увеличит температурную нагрузку на контуре обратки, входящем в котел. Это понизит производительность и также потребует сделать соответствующую поправку на мощность насоса. В целом же при негативных факторах снижения КПД именно гидрострелка позволит сбалансировать работу конденсационных котлов, формирующих каскадную систему. К примеру, если используется два агрегата, то гидрострелка сместит переизбыток давления с одного на другой.

Дополнительный функционал гидрострелки

Сегодня все реже встречаются гидравлические разделители с одной только функцией балансировщика. Расширенная комплектация позволяет его использовать также для комплексного отслеживания рабочих показателей в системе. Если встроенные датчики связать с автоматикой котла, то устройство обеспечит более точное управление режимами котла и повысит надежность предохранителей. Для чего нужна гидрострелка в системе отопления, кроме контролирующей оснастки? Присутствие крана-терморегулятора дополнительно обеспечит градиент на вторичных линиях распределения теплоносителя, а воздухоотводчик создаст условия для выделения растворенного кислорода в горячих потоках воды. Но важно заранее определить, какая система отвода воздуха будет оптимальной в конкретном случае – автоматическая или ручная.

Еще одна распространенная функция гидрострелки в системе отопления – удаление шлама. Для ее выполнения используется шламовый сепаратор. Крупные взвеси и отложения остаются в специальном накопителе, а в ходе технического обслуживания выпускаются через клапан. Более современные модели опционально снабжаются и магнитными уловителями, которые позволяют удалять магнетит.

Всегда ли нужно применять гидрострелку?

Уже отмечалось, что в некоторых случаях использование данного устройства является обязательным. Но это касается только систем, в которых присутствуют нестандартные теплообменники или речь идет о сложных разветвленных контурах с многозадачными коллекторами и насосными группами. Но для чего нужна гидрострелка в системе отопления бытового назначения, в которой присутствует только котел, бойлер и циркуляционный насос? Риски создания температурного и гидродинамического дисбаланса в таких конфигурациях минимальны, а негативный фактор сглаживания рабочих параметров с большей вероятностью сократит производительность оборудования. Но и в таких случаях гидрострелка может себя оправдать как средство повышения надежности агрегатов и трубопровода в целом. Даже минимальное снижение перепадов давления в контурах увеличит моторесурс оборудования – соответственно, будет продлен его эксплуатационный срок. Иными словами, вопрос об использовании гидрострелки для бытовых нужд можно представить как выбор между экономической целесообразностью и энергетической эффективностью системы отопления.

Заключение

Гидравлические системы водоснабжения и отопления по мере технологического усложнения требуют подключения все новых устройств и конструкционных дополнений. Обычно это связано с различными средствами контроля и управления, которые делают сеть эргономичнее и функциональнее. В данном же случае речь может идти о безопасности и повышении надежности компонентов системы. При этом сама по себе интеграция гидравлического разделителя не доставляет больших хлопот. Стандартный монтаж гидрострелки в системе отопления своими руками выполняется за 30-40 минут, не требуя подключения специального инструмента. Кроме того, на базе устройства в полном комплекте дополнительно можно получить воздухоотводчик и средства очистки, что в любом случае избавит от необходимости их сторонней установки. В дальнейшем от пользователя потребуется периодически проверять целостность конструкции, ее герметичность и корректность работы в рамках общей ревизии отопительной системы.

Тепловые насосы воздух-вода: принципы работы

Последнее изменение: 18 ноября 2020 г.

Общая информация о тепловых насосах воздух-вода

Тепловые насосы «воздух-вода» могут обеспечить эффективное отопление и охлаждение вашего дома, особенно если вы живете в умеренном климате. После правильной установки тепловой насос воздух-вода может обеспечить дом от полутора до трех раз больше тепловой энергии, чем затрачиваемой им электроэнергии.Это может произойти из-за того, что тепловой насос передает тепло, а не преобразует его из какого-либо вида топлива, как это делают обычные системы внутреннего сжигания.

Хотя воздушные тепловые насосы используются в большинстве Соединенных Штатов и Скандинавских стран, они, как правило, не очень хорошо работают при отрицательных температурах. В климате с холодными зимними температурами тепловые насосы воздух-вода могут оказаться неэффективными для удовлетворения всех ваших потребностей в отоплении. Если вам нужно было установить систему газового отопления в качестве резервной, вы можете решить эту проблему.Однако тепловые насосы «воздух-вода», специально разработанные для холодного климата, начали давать многообещающие результаты.

Как работают тепловые насосы воздух-вода?

Полная и современная система теплового насоса обеспечивает эффективное энергосбережение и снижение выбросов углекислого газа. Производство тепла безопасно и экономично благодаря встроенному водонагревателю, погружному нагревателю, циркуляционному насосу и системе климат-контроля во внутреннем блоке. Тепло поступает извне через наружный блок, где хладагент циркулирует в замкнутой системе трубопроводов, передавая тепло от источника к внутреннему блоку.Критерии передачи тепла можно упростить следующим образом:

  1. Наружный блок забирает тепло из окружающего воздуха и передает его охлаждающей жидкости
  2. A Компрессор увеличивает температуру охлаждающей жидкости
  3. Хладагент передает тепло в резервный бак горячей воды через теплообменник
  4. Горячая вода циркулирует в радиаторах и кранах
  5. Холодная вода перекачивается обратно в резервуар
  6. Охлаждающая жидкость переходит из бака в наружный блок

Если выполнить описанный выше процесс в обратном порядке, хладагент в наружном блоке будет забирать тепло из воды и выделять его во внешнюю среду, таким образом, тепловой насос может охлаждать дом при необходимости.Узнайте больше о том, как работают воздушные тепловые насосы.

Нагревательные устройства | Управление гигиены окружающей среды и безопасности

В большинстве лабораторий используется по крайней мере один тип нагревательного устройства, например печи, нагревательные плиты, нагревательные кожухи и ленты, масляные ванны, солевые ванны, песочные ванны, воздушные ванны, печи с горячими трубами, горячие пневматические пушки и микроволновые печи. Устройства с паровым нагревом обычно предпочтительны, когда требуются температуры 100 o C или ниже, поскольку они не представляют опасности удара или искры и могут быть оставлены без присмотра с гарантией, что их температура никогда не превысит 100 o C.Убедитесь, что подача воды для генерации пара достаточна, прежде чем выходить из реакции на длительный период времени.

Общие меры предосторожности

При работе с нагревательными приборами учитывать следующее:

  • Фактический нагревательный элемент в любом лабораторном нагревательном устройстве должен быть заключен таким образом, чтобы предотвратить случайное прикосновение лабораторного работника или любого металлического проводника к проводу, по которому проходит электрический ток.
  • Если нагревательное устройство настолько изношено или повреждено, что его нагревательный элемент обнажился, отремонтируйте устройство перед повторным использованием или выбросьте устройство.
  • Используйте регулируемый автотрансформатор на лабораторном нагревательном устройстве для управления входным напряжением, подавая некоторую часть общего линейного напряжения, обычно 110 В.
  • Найдите внешние корпуса всех регулируемых автотрансформаторов, где на них нельзя пролить воду и другие химические вещества и где они не будут подвергаться воздействию легковоспламеняющихся жидкостей или паров.

Отказоустойчивые устройства могут предотвратить возгорание или взрывы, которые могут возникнуть, если температура реакции значительно возрастет из-за изменения сетевого напряжения, случайной потери реакционного растворителя или потери охлаждения.Некоторые устройства отключают электроэнергию, если температура нагревательного устройства превышает заданный предел или если поток охлаждающей воды через конденсатор прекращается из-за потери давления воды или ослабления шланга подачи воды к конденсатору.

Духовки

Духовки с электрическим обогревом обычно используются в лабораториях для удаления воды или других растворителей из химических проб и для сушки лабораторной посуды. Никогда не используйте лабораторные печи для приготовления пищи людям .

  • Лабораторные печи сконструированы таким образом, что их нагревательные элементы и их регуляторы температуры физически отделены от их внутренней атмосферы.
  • В лабораторных печах редко предусмотрена возможность предотвращения выброса летучих в них веществ. Подключение вентиляционного отверстия печи непосредственно к вытяжной системе может снизить вероятность утечки веществ в лабораторию или образования взрывоопасной концентрации в печи.
  • Не используйте печи для сушки любых химических образцов, которые могут представлять опасность из-за острой или хронической токсичности, если не были приняты особые меры предосторожности для обеспечения постоянного вентилирования атмосферы внутри печи.
  • Во избежание взрыва ополосните стеклянную посуду дистиллированной водой после ополаскивания органическими растворителями перед сушкой в ​​духовке.
  • Не сушите стеклянную посуду, содержащую органические соединения, в печи без вентиляции.
  • Биметаллические полосковые термометры предпочтительны для контроля температуры печи. Не устанавливайте ртутные термометры через отверстия в верхней части духовок так, чтобы колба свешивалась в духовку. Если ртутный термометр сломался в духовке любого типа, немедленно выключите и закройте духовку.Держите закрытым, пока не остынет. Удалите всю ртуть из холодной печи, используя соответствующее оборудование и процедуры для очистки, чтобы избежать воздействия ртути.

Горячие пластины

Лабораторные плиты

обычно используются для нагрева растворов до температуры 100 o C или выше, когда невозможно использовать более безопасные паровые бани. Убедитесь, что все недавно приобретенные конфорки сконструированы таким образом, чтобы не допускать возникновения электрических искр. Более старые плиты представляют опасность возникновения электрической искры, возникающую либо из-за двухпозиционного переключателя, расположенного на плите, либо из-за биметаллического термостата, используемого для регулирования температуры, либо из-за того и другого.

Помимо опасности искры, старые и корродированные биметаллические термостаты в этих устройствах могут в конечном итоге сработать с помощью плавкого предохранителя и подать полный, непрерывный ток на горячую пластину.

  • Не храните летучие легковоспламеняющиеся материалы рядом с горячей плитой
  • Ограничьте использование старых нагревательных плит для легковоспламеняющихся материалов.
  • Проверить термостаты на коррозию. Корродированные биметаллические термостаты можно отремонтировать или изменить конфигурацию, чтобы избежать опасности искры. Свяжитесь с EHS для получения дополнительной информации.

Обогреватели

Нагревательные кожухи обычно используются для нагрева круглодонных колб, реакционных котлов и связанных с ними реакционных сосудов. Эти мантии заключают нагревательный элемент в ряд слоев стекловолоконной ткани. Пока покрытие из стекловолокна не изношено и не сломано, и пока вода или другие химические вещества не проливаются на мантию, нагревательные кожухи не представляют опасности поражения электрическим током.

  • Всегда используйте нагревательный кожух с регулируемым автотрансформатором для управления входным напряжением.Никогда не подключайте их напрямую к сети 110 В.
  • Будьте осторожны, не превышайте входное напряжение, рекомендованное производителем мантии. Более высокое напряжение вызовет перегрев, оплавление стекловолоконной изоляции и обнажение оголенного нагревательного элемента.
  • Если нагревательный кожух имеет внешний металлический кожух, обеспечивающий физическую защиту от повреждения стекловолокна, рекомендуется заземлить внешний металлический кожух для защиты от поражения электрическим током, если нагревательный элемент внутри кожуха замыкается на металлическом кожухе.
  • Некоторое старое оборудование может иметь изоляцию из асбеста, а не из стекловолокна. Обратитесь в EHS для замены изоляции и надлежащей утилизации асбеста.

Масляные, соляные и песчаные ванны

Масляные бани с электрическим подогревом часто используются для нагрева небольших сосудов или сосудов неправильной формы, или когда требуется стабильный источник тепла, который может поддерживаться при постоянной температуре. При температуре ниже 200 ° C часто используют насыщенное парафиновое масло; при температуре до 300 ° C следует использовать силиконовое масло.При использовании ванн с горячим маслом необходимо соблюдать осторожность, чтобы не образовался дым или масло не загорелось от перегрева. Ванны с расплавленной солью, как и ванны с горячим маслом, обладают преимуществами хорошей теплопередачи, но имеют более высокий рабочий диапазон (например, от 200 до 425 o C) и могут иметь высокую термическую стабильность (например, 540 o C). .При работе с этими типами нагревательных приборов необходимо соблюдать несколько мер предосторожности:

  • При использовании масляных, солевых или песчаных ванн не проливайте в них воду или летучие вещества.В результате такой аварии горячий материал может разбрызгаться на большую площадь и стать причиной серьезных травм.
  • Соблюдайте осторожность, используя горячую масляную ванну, чтобы не образовался дым или масло не загорелось из-за перегрева.
  • Всегда контролируйте масляные ванны с помощью термометра или других термодатчиков, чтобы убедиться, что его температура не превышает точку воспламенения используемого масла.
  • Установить масляные ванны, оставленные без присмотра, с термодатчиками, которые отключат электроэнергию в случае перегрева ванны.
  • Хорошо перемешайте масляные ванны, чтобы убедиться в отсутствии «горячих точек» вокруг элементов, которые нагревают окружающее масло до недопустимых температур.
  • Содержать нагретое масло в емкости, способной выдержать случайный удар твердым предметом.
  • Осторожно закрепите ванны на устойчивой горизонтальной опоре, такой как лабораторный домкрат, который можно поднимать или опускать без опасности опрокидывания ванны. Железные кольца не подходят для горячей ванны.
  • Зажмите оборудование достаточно высоко над горячей ванной, чтобы, если реакция начнет перегреваться, баню можно было бы немедленно опустить и заменить охлаждающей ванной без необходимости перенастраивать оборудование.
  • Обеспечьте вторичную локализацию в случае разлива горячего масла.
  • При работе с горячей ванной надевайте термостойкие перчатки.
  • Реакционный сосуд, используемый в ванне с расплавленной солью, должен выдерживать очень быстрый нагрев до температуры выше точки плавления соли.
  • Следите за тем, чтобы соляные ванны оставались сухими, поскольку они гигроскопичны, что может вызвать опасные лопания и брызги, если поглощенная вода испарится во время нагрева.

Ванны горячего воздуха и трубчатые печи

Ванны с горячим воздухом используются в лаборатории как нагревательные устройства.Азот предпочтителен для реакций с легковоспламеняющимися материалами. Воздушные бани с электрическим подогревом часто используются для обогрева небольших сосудов или сосудов неправильной формы. Одним из недостатков ванн с горячим воздухом является их низкая теплоемкость. В результате эти ванны обычно необходимо нагревать до температуры на 100– ° C или более выше заданной температуры. Трубчатые печи часто используются для высокотемпературных реакций под давлением. При работе с любым из устройств учитывайте следующее:

  • Убедитесь, что нагревательный элемент полностью закрыт.
  • Для воздушных ванн, сделанных из стекла, оберните сосуд термостойкой лентой, чтобы удержать стекло в случае его разрушения.
  • Песочные ванны предпочтительнее воздушных ванн.
  • Для трубчатых печей тщательно выбирайте стеклянную посуду и металлические трубы и соединения, чтобы они могли выдерживать давление.
  • Соблюдайте меры безопасности, указанные как для электробезопасности, так и для систем давления и вакуума.

Тепловые пушки

Лабораторные тепловые пушки оснащены вентилятором с приводом от двигателя, который обдувает электрически нагреваемую нить накала.Они часто используются для сушки стеклянной посуды или для нагрева верхних частей перегонного аппарата во время перегонки высококипящих материалов.

Прочтите рекомендации по тепловому пистолету для получения дополнительной информации о правильном выборе и использовании теплового пистолета для исследовательских работ.

Микроволновые печи

Используйте микроволновые печи, специально предназначенные для лабораторного использования. Бытовые микроволновые печи здесь не подходят. Микроволновый нагрев представляет собой несколько потенциальных опасностей, которые обычно не встречаются при использовании других методов нагрева: чрезвычайно быстрое повышение температуры и давления, перегрев жидкости, искрение и утечка микроволнового излучения.Микроволновые печи, разработанные для лабораторий, имеют встроенные средства безопасности и рабочие процедуры для снижения или устранения этих опасностей. Микроволновые печи, используемые в лаборатории, могут представлять несколько различных типов опасностей.

  • Как и в случае с большинством электрических устройств, существует риск образования искр, которые могут воспламенить воспламеняющиеся пары.
  • Металлы, помещенные внутрь микроволновой печи, могут вызвать дугу, которая может воспламенить горючие материалы.
  • Материалы, помещенные в духовку, могут перегреться и воспламениться.
  • Герметичные контейнеры, даже если они неплотно закрыты, могут создавать давление при расширении во время нагрева, что создает риск разрыва контейнера.

Чтобы минимизировать риск этих опасностей,

  • Никогда не включайте микроволновые печи с открытыми дверцами, чтобы избежать воздействия микроволн.
  • Не помещайте провода и другие предметы между уплотнительной поверхностью и дверцей на передней поверхности духовки. Уплотняемые поверхности должны быть абсолютно чистыми.
  • Никогда не используйте микроволновую печь как для лабораторных целей, так и для приготовления пищи.
  • Заземлите микроволновую печь. Если необходимо использовать удлинитель, следует использовать только трехжильный шнур с номиналом, равным или большим, чем у духовки.
  • Не используйте металлические контейнеры и металлосодержащие предметы (например, мешалки) в микроволновой печи. Они могут вызвать искрение.
  • Не нагревайте закрытые емкости в микроволновой печи. Даже нагревание контейнера с ослабленной крышкой или крышкой представляет собой значительный риск, поскольку микроволновые печи могут нагревать материал так быстро, что крышка может сесть вверх, упираясь в резьбу, и контейнеры могут взорваться.
  • Снимите завинчивающиеся крышки с контейнеров, нагреваемых в микроволновой печи. Если необходимо сохранить стерильность содержимого, используйте ватные или поролоновые пробки. В противном случае закройте контейнер ким-салфетками, чтобы уменьшить вероятность разбрызгивания.
  • Не переделывайте микроволновую печь для экспериментального использования.

Тепловые датчики массового расхода. Каков их принцип работы?

Тепловые датчики массового расхода напрямую измеряют массовый расход газов и жидкостей. На объемные измерения влияют все условия окружающей среды и процесса, которые влияют на единицу объема или косвенно влияют на падение давления, в то время как на измерение массового расхода не влияют изменения вязкости, плотности, температуры или давления.

Тепловые массовые расходомеры часто используются для мониторинга или управления массовыми процессами, такими как химические реакции, которые зависят от относительных масс непрореагировавших ингредиентов. При обнаружении массового расхода сжимаемых паров и газов на измерения не влияют изменения давления и / или температуры.

Одна из возможностей тепловых массовых расходомеров заключается в точном измерении низких расходов газа или низких скоростей газа (менее 25 футов в минуту) — намного ниже, чем может быть обнаружено любым другим устройством.

Тепловые расходомеры доступны в исполнении для высокого давления и высокой температуры, а также из специальных материалов, включая стекло, Monel® и PFA. Проточные конструкции используются для измерения небольших потоков чистых веществ (теплоемкость постоянна, если газ чистый), в то время как конструкции с байпасом и зондами позволяют обнаруживать большие потоки в каналах, факельных трубах и сушилках.

Теория работы

Тепловые датчики массового расхода чаще всего используются для регулирования малых потоков газа.Они работают либо путем подачи известного количества тепла в текущий поток и измерения соответствующего изменения температуры, либо путем поддержания датчика при постоянной температуре и измерения энергии, необходимой для этого. В состав базового теплового массового расходомера входят два датчика температуры и электрический нагреватель между ними. Нагреватель может выступать в поток жидкости (Рисунок 5-8A) или может находиться вне трубы (Рисунок 5-8B).

В версии с прямым нагревом фиксированное количество тепла (q) добавляется электронагревателем.Когда технологическая жидкость течет по трубе, резистивные датчики температуры (RTD) измеряют повышение температуры, в то время как количество подводимого электрического тепла остается постоянным.

Массовый расход (м) рассчитывается на основе измеренной разности температур (T2 — T1), коэффициента счетчика (K), расхода электрического тепла (q) и удельной теплоемкости жидкости (Cp), следующим образом:

м = Kq / (Cp (T2 — T1))

РИСУНОК 5-8A: ПОГРУЖНОЙ НАГРЕВАТЕЛЬ РИСУНОК 5-8B: ТРУБКА ВНЕШНЕГО НАГРЕВА

Конструкция с подогреваемой трубкой

Расходомеры

с подогреваемой трубкой были разработаны для защиты нагревателя и сенсорных элементов от коррозии и любых покрытий в процессе.При установке датчиков снаружи на трубопроводе (рис. 5-8B) чувствительные элементы реагируют медленнее, и зависимость между массовым расходом и разностью температур становится нелинейной. Эта нелинейность возникает из-за того, что введенное тепло распределяется по некоторой части поверхности трубы и передается технологической жидкости с разной скоростью по длине трубы.

Температура стенки трубы самая высокая возле нагревателя (определяется как Tw на рисунке 5-8B), в то время как на некотором расстоянии нет разницы между температурой стенки и температуры жидкости.Следовательно, температуру ненагретой жидкости (Tf) можно определить путем измерения температуры стенки в этом месте, дальше от нагревателя. Этот процесс теплопередачи является нелинейным, и соответствующее уравнение отличается от приведенного выше следующим образом:

m0.8 = Kq / (Cp (Tw — Tf))

Этот расходомер имеет два режима работы: один измеряет массовый расход, поддерживая постоянную потребляемую электрическую мощность, и обнаруживая рост температуры. Другой режим поддерживает постоянную разницу температур и измеряет количество электроэнергии, необходимое для ее поддержания.Этот второй режим работы обеспечивает гораздо больший диапазон измерений.

Конструкция байпасного типа

Байпасная версия теплового массового расходомера была разработана для измерения больших расходов. Он состоит из тонкостенной капиллярной трубки (приблизительно 0,125 в диаметре) и двух самонагревающихся резистивных датчиков температуры (RTD) с внешней обмоткой, которые нагревают трубку и измеряют результирующее повышение температуры (рис. 5-9A). Датчик помещается в байпас вокруг сужения в основной трубе и рассчитан на работу в области ламинарного потока во всем рабочем диапазоне.

При отсутствии потока нагреватели повышают температуру байпасной трубки примерно на 160 ° F выше температуры окружающей среды. При этом условии существует симметричное распределение температуры по длине трубы (Рисунок 5-9B). Когда имеет место поток, молекулы газа переносят тепло вниз по потоку, и профиль температуры смещается в направлении потока. Мост Уитстона, подключенный к клеммам датчика, преобразует электрический сигнал в массовый расход, пропорциональный изменению температуры.

Небольшой размер байпасной трубки позволяет минимизировать потребление электроэнергии и увеличить скорость отклика при измерении. С другой стороны, из-за небольшого размера необходимы фильтры для предотвращения засорения. Одним из серьезных ограничений является падение высокого давления (до 45 фунтов на кв. Дюйм), необходимое для развития ламинарного потока. Обычно это приемлемо только для газов высокого давления, когда давление необходимо в любом случае снизить.

Это низкая точность (2% полной шкалы), низкие эксплуатационные расходы и недорогой расходомер.Электронные блоки внутри блоков позволяют осуществлять сбор данных, запись диаграмм и взаимодействие с компьютером. Эти устройства популярны в индустрии обработки полупроводников. Современные блоки также доступны в виде полных контуров управления, включая контроллер и автоматический регулирующий клапан.

РИСУНОК 5-9A: БАЙПАС ИСПОЛЬЗУЕТ МАЛЫЙ ПРОЦЕНТ ПОТОКА РИСУНОК 5-9B: ТЕМПЕРАТУРНЫЙ ПРОФИЛЬ

Датчики скорости воздуха

Датчики массового расхода

зондового типа используются для измерения воздушных потоков и нечувствительны к присутствию умеренного количества пыли.Они поддерживают разницу температур между двумя RTD, установленными на сенсорной трубке. Верхний датчик измеряет окружающую температуру газа (Рисунок 5-10A) и постоянно поддерживает второй RTD (рядом с наконечником зонда) на 60 ° F выше температуры окружающей среды. Чем выше скорость газа, тем больше тока требуется для поддержания разности температур.

Другой вариант датчика скорости — это массовый термальный расходомер типа Вентури, в котором датчик массового расхода с подогревом устанавливается на минимальном диаметре расходомера Вентури, а датчик температурной компенсации ниже по потоку (Рисунок 5-10B).Входной экран смешивает поток, чтобы сделать температуру однородной. Эта конструкция используется для измерения как газа, так и жидкости (включая шламы), причем диапазон расхода зависит от размера трубки Вентури. Падение давления относительно невелико, а точность зависит от выбора правильной глубины введения зонда.

Также доступна версия реле потока, которая содержит два датчика температуры в наконечнике. Один из датчиков нагревается, и разница температур является мерой скорости. Переключатель может использоваться для определения высокого или низкого расхода в пределах 5%.

РИСУНОК 5-10A: КОНФИГУРАЦИЯ ДАТЧИКА РИСУНОК 5-10B: ВСТАВКА ВЕНТУРИ

Анемометры с горячей проволокой

Термин анемометр произошел от греческих слов anemos, «ветер», и metron, «мера». Механические анемометры были впервые разработаны еще в 15 веке для измерения скорости ветра.

Термоанемометр состоит из электрически нагреваемого тонкопроволочного элемента (диаметром 0,00016 дюйма и длиной 0,05 дюйма), поддерживаемого иглами на концах (рисунок 5-11).Вольфрам используется в качестве материала проволоки из-за его прочности и высокотемпературного коэффициента сопротивления. При помещении в движущийся поток газа проволока охлаждается; скорость охлаждения соответствует массовому расходу.

Схема нагреваемого чувствительного элемента управляется одним из двух типов твердотельных электронных схем: с постоянной температурой или постоянной мощностью. Датчик постоянной температуры поддерживает постоянный перепад температур между нагретым датчиком и эталонным датчиком; количество энергии, необходимое для поддержания дифференциала, измеряется как показатель массового расхода.

Анемометры постоянной температуры популярны из-за их высокочастотной характеристики, низкого уровня электронного шума, устойчивости к перегоранию датчика при резком падении потока воздуха, совместимости с термопленочными датчиками и их применимости к потокам жидкости или газа.

Анемометры постоянной мощности не имеют системы обратной связи. Температура просто пропорциональна расходу. Они менее популярны, потому что их показания при нулевом расходе нестабильны, реакция на температуру и скорость медленная, а температурная компенсация ограничена.

РИСУНОК 5-11: АНЕМОМЕТР ГОРЯЧЕЙ ПРОВОЛОКИ Техническое обучение Центробежные сепараторы

: обсуждение принципа работы, преимуществ и применения

Вода в наиболее загрязненной форме находится в стоячих водоемах или на предприятиях по очистке сточных вод. Вода и масло фильтруются, чтобы сделать чистую воду доступной для использования.Для этого используются различные типы фильтров, из которых наиболее популярны центробежные сепараторы. Эти фильтры используются для удаления взвешенных частиц и других примесей в воде. Центробежный сепаратор находит применение в таких отраслях, как производство кормов для животных, фармацевтика, производство абразивных материалов и керамики. Они используются для отделения сливок от молока, масла от воды, песка от гравия и пигментов в красках. Как работают эти разделители? В чем отличия этих разделителей? Чем они отличаются от других разделителей? Прочтите сообщение, чтобы узнать ответы.

Что такое центрифугирование?

Центробежные сепараторы с приводом от центрифугирования. Центрифугирование использует центробежную силу для отделения частиц от раствора. Этот процесс в основном используется для разделения двух несмешивающихся веществ, находящихся в растворе.

Принцип работы центробежного сепаратора

Центробежный сепаратор имеет вход, выход и сепаратор. Смесь жидкость-твердое тело, твердое вещество-жидкость или газ-твердое вещество закачивается в рабочий аппарат конической формы в сепараторе.Сепаратор создает вращающийся вихрь, который приводит к фильтрации твердых частиц от жидкостей. Отделенные твердые частицы собираются в нижней части сепаратора, и оттуда они удаляются. Жидкость с высокой плотностью вытекает из сепаратора вместе с загрязнением, а компонент с низкой плотностью остается внутри. Вода — одна из самых плотных жидкостей, поэтому она течет наружу и удаляется через выпускной патрубок. Однако жидкости с более низкой плотностью, такие как нефть, останутся в центре вихря.Отделенное масло можно легко собрать из всасывающего отверстия сепаратора.

Где используется?

Центробежные сепараторы доступны в различных вариантах исполнения и производительности. В зависимости от конструкции они по-разному используются в разных отраслях промышленности. Вот несколько областей применения этих сепараторов:

  • Предварительная фильтрация : Центробежный сепаратор помогает повысить эффективность фильтрации, а также минимизировать потери жидкости, когда он используется для предварительной фильтрации.Такая предварительная фильтрация помогает пользователям сэкономить на дорогостоящих решениях для очистки воды.
  • Защита теплообменников : они помогают эффективно защищать теплообменники от загрязнения. Центробежные сепараторы легко удаляют окалину и взвешенные частицы.
  • Защита форсунок: Центробежные сепараторы также используются для защиты форсунок и малых отверстий в различных промышленных применениях. Как? Эти сепараторы помогают удалять твердые частицы, которые забивают форсунки распылителя.Это, в свою очередь, помогает уменьшить износ форсунки, а также избежать ее регулярной замены.
  • Уменьшение количества промышленных отходов : Известные центробежные сепараторы жидкости предназначены для удаления твердых частиц из жидкости. Это становится выгодным в тех случаях, когда затраты на утилизацию высоки или где восстановление твердых частиц является обязательным. Это также помогает продлить срок службы уплотнений.
  • Предотвращение скопления мусора в бассейнах и отстойниках: При использовании в составе системы охлаждения сепараторы помогают минимизировать накопление твердых частиц в бассейнах и отстойниках.

Что разделяет центробежный сепаратор?

Эффективность центробежной сепарации будет зависеть от разницы между удельным весом жидкости и фильтруемого твердого вещества. Эта эффективность разделения увеличится, если разница будет большой. На эффективность разделения также влияет размер частиц. Для большинства сепараторов порогом видимости считается 40 мкм.

Типы центробежных сепараторов

Центробежные сепараторы в основном используются для жидкостей.Они широко используются для разделения

  • суспензий жидкость-твердое вещество
  • смесей жидкость-жидкость
  • смесей твердое / газожидкостное

Преимущества центробежных сепараторов

Центробежные сепараторы используются в разнообразные промышленные применения благодаря различным преимуществам, которые они предлагают. У них меньше движущихся частей, чем у других сепараторов, и они не имеют фильтров, мешков, сеток, а также картриджей, что делает их идеальным выбором для различных промышленных применений.Помимо преимуществ конструкции, эти сепараторы обладают следующими преимуществами:

  • Не требует обслуживания : Центробежный сепаратор практически не требует обслуживания из-за отсутствия движущихся частей или других компонентов. Он оснащен автоматическим продувочным клапаном, предназначенным для автоматической смывания мусора и загрязнений.
  • Минимальное время простоя или его отсутствие : Это еще одно важное преимущество водяных фильтров центробежного сепаратора или центробежных сепараторов, используемых в промышленных процессах.Поскольку фильтрация осуществляется вращением вихря, настоящие фильтры здесь не используются. Это означает, что в фильтрах не будет скапливаться мусор и не будет поломки из-за этого накопления. Также отпадает необходимость в более частой замене фильтров, как в случае с другими сепараторами жидкости.
  • Минимальная потеря жидкости: Знаете ли вы, что при продувке при использовании центробежных сепараторов потери жидкости незначительны, чем при использовании других фильтров! Обычно пользователям приходится нести большие потери жидкости при очистке фильтров с песчаным наполнителем или автоматических фильтров.
  • Высокая эффективность: Эффективность центробежного разделения составляет 98% от 40 микрон за один проход. Однако для центробежного сепаратора это 44 мкм. Это справедливо для твердых тел с плотностью 2,6 и воды с плотностью 1,0.
  • Долговечность: Благодаря всем вышеупомянутым причинам эти центробежные сепараторы обеспечивают более длительную работу, чем их промышленные аналоги. Кроме того, если вы приобретаете их у таких брендов, как Lakos, они гарантируют 15–25 лет службы.Срок службы этих фильтров зависит от различных факторов. Они включают среду, в которой используется сепаратор, материал, из которого он изготовлен, тип разделяемого материала и так далее. В большинстве случаев промышленные центрифуги изготавливаются из таких материалов, как нержавеющая сталь 304L / 316L или низкоуглеродистая сталь. Такие бренды, как Lakos, поставляют их в металлы, такие как хромомолибден, супердуплексные нержавеющие стали, никелевые сплавы, хастеллой, мельхиор и другие никелевые сплавы. Доказано, что все эти металлы обеспечивают долговечность и долговечность в неблагоприятных условиях окружающей среды.

Области применения центробежных сепараторов

Центробежные сепараторы используются в различных отраслях промышленности для разделения двух смешивающихся веществ. Ниже приведены несколько распространенных применений этих разделителей.

  • Экологические процессы : Центробежный сепаратор используется в различных экологических процессах для очистки промышленных и городских сточных вод. Он широко используется для отделения биомассы и жидкого навоза от воды.
  • Переработка : Примеси воды являются одной из основных проблем различных предприятий по переработке. Эти центробежные сепараторы используются для процессов очистки и восстановления на заводах по переработке. Они широко используются для повторного использования технической воды в различных промышленных процессах.
  • Пластические и химические процессы : В химической промышленности вода используется на различных этапах химического производства. Во время химических процессов образуются различные типы побочных продуктов, которые могут смешиваться с водой, тем самым загрязняя водный поток.Промышленные центробежные фильтры помогают избежать загрязнения водных потоков и извлекать промежуточные или конечные продукты во время процесса. Центробежные сепараторы также используются при производстве пластмасс. Они находят отличное применение при производстве полимеров ПП, ПЭВП и ПВХ. Точно так же эти фильтры используются, в частности, в добыче полезных ископаемых и руд, в фармацевтической и биотехнологической отраслях, а также при производстве неископаемого топлива.
  • Производство продуктов питания и напитков: В этой отрасли используется много воды, а также выделяются побочные продукты во время различных производственных процессов.Здесь могут помочь центробежные сепараторы. Они используются, в частности, при переработке и регенерации нежидких пищевых продуктов, производстве фруктовых и овощных соков, производстве вина и сахара.
  • Олеохимия: Некоторые побочные продукты образуются при производстве производных олеохимии. Их легко фильтровать с помощью центробежных сепараторов. Эти сепараторы также используются для очистки пищевых растительных масел. Однако их не рекомендуется использовать во время очистки оливкового масла.
  • Минеральное топливо и смазочные масла : Промышленные центробежные фильтры используются для очистки и кондиционирования топлива, очистки смазочных масел, а также обработки и восстановления различных жидких топлив. Они также используются для очистки некондиционной нефти от лагун или нефтеперерабатывающих заводов или льяльных вод.
  • Продукты животного происхождения : При переработке мяса и рыбы образуется множество полезных и бесполезных побочных продуктов. Центробежные сепараторы используются для обработки побочных продуктов мясной и рыбоперерабатывающей промышленности.
  • Молоко и молочные продукты : Молочная и молочная промышленность использует эти фильтры при производстве различных сыров и молочных продуктов. Они также используются для переработки отходов.

Советы по повышению эффективности центробежных сепараторов

Правильная промышленная центрифуга поможет повысить эффективность вашего процесса разделения. Из-за наличия большого выбора выбор может быть трудным процессом. Следующие советы облегчат вам выбор.

  • Скорость потока : Хотя центробежные сепараторы используют для разделения центробежную силу, их скорость потока может варьироваться. Это оборудование оценивается в фунтах в час. Скорость потока — один из важных факторов при выборе размера сепаратора. Если вы выберете разделитель на основе таких факторов, как трубопровод, то скорость работы разделителя может быть намного ниже ожидаемой. Если это произойдет, фильтрация может быть неполной или проведенной должным образом. Чтобы разобраться в скорости потока, возможно, можно обсудить с производителем.Наряду с этим, вам необходимо использовать соответствующий размер выпускного / впускного отверстия с трубопроводами, чтобы обеспечить эффективное функционирование центробежного сепаратора.
  • Удобный дизайн : Центробежные сепараторы в настоящее время доступны в различных исполнениях. Однако не обязательно, чтобы все они имели одинаковый дизайн и обеспечивали удобство использования. Идеальный дизайн — это тот, который позволяет пользователю легко запускать, чистить и обслуживать. Например, центробежные сепараторы и решения для фильтрации Lakos отличаются удобной конструкцией, которая позволяет пользователям обеспечить легкий запуск и очистку, когда это необходимо.Доказано, что эти конструкции фильтруют переносимый по воздуху мусор и взвешенные частицы в градирнях, чиллерах, теплообменниках и испарительных конденсаторах.
  • Установите правильное время продувки: Многие центробежные сепараторы известных производителей, такие как контроллеры продувки Lakos, не имеют заданного времени. Это связано с тем, что продолжительность и частота продувки могут зависеть от различных концентраций твердых частиц, скорости потока или типов твердых частиц и т. Д. Таким образом, время контроллера должно быть установлено в соответствии с требованиями.Вы можете обратиться к документации, прилагаемой к сепаратору, чтобы установить продолжительность продувки и другие детали.
  • Выберите подходящий сепаратор: В большинстве случаев сепараторы Lakos и других производителей обеспечивают 15-25 лет службы. Однако этого недостаточно. Есть несколько других переменных, которые способствуют их долговечности. Например, материал конструкции, используемая жидкость или химикат, среда, в которой он используется, тип твердых частиц, используемых для продувки, регулярного обслуживания и т. Д.Таким образом, при покупке нового сепаратора или модернизации существующего все подробности об их использовании должны быть переданы производителю или поставщику.
  • Техническое обслуживание: Как и любое промышленное фильтрующее оборудование, техническое обслуживание необходимо для правильного функционирования центробежного сепаратора. Если техническое обслуживание не выполняется должным образом, машина может работать не так, как ожидалось. Таким образом, важно проводить техническое обслуживание на регулярной основе. Вы можете обратиться к производителю или поставщику для получения регулярного технического обслуживания.Всегда следите за тем, чтобы обслуживание выполнялось опытным профессионалом, поскольку он прекрасно понимает требования к устройству.

Теперь вы, возможно, имеете представление о том, как работает центробежный сепаратор и как он помогает разделять различные жидкости. Таким образом, важно получать их от надежного производителя или поставщика. В США есть несколько производителей и поставщиков центробежных сепараторов. Cannon Water Technology, Inc. является одним из ведущих поставщиков центробежных сепараторов.Компания имеет в наличии несколько типов центробежных сепараторов, систем подачи химикатов для промышленного использования.

20 Практическое применение теплового пистолета • Сначала инструменты

Есть некоторые инструменты, которые можно использовать только в особых случаях. Например, вы, вероятно, не будете нуждаться в гвоздезабивателе изо дня в день, и нет особого смысла держать подъемник для гипсокартона под рукой в ​​гараже на всякий случай.

Тем не менее, есть один инструмент, для которого вы будете продолжать находить новые и инновационные применения.Что это за волшебный инструмент? Тепловая пушка.

Мы знаем, о чем вы думаете. Что я могу сделать с тепловым пистолетом, кроме полосовой краски или термоусадочного пластика? Итак, вот 20 удобных идей, с которых можно начать.

1. Жареные кофейные зерна

Верите вы или нет, но тепловой пистолет — идеальный инструмент для обжарки кофейных зерен. Поместите сырые бобы в жаровню или неглубокую металлическую миску и держите тепловую пушку примерно в дюйме от поверхности бобов. Перемещайте его круговыми движениями по поверхности, время от времени помешивая фасоль, стараясь сохранить цвет как можно более ровным.Когда у вас появится первая трещинка, уберите огонь или продолжайте в течение нескольких минут, если хотите, чтобы жаркое получилось темнее. Круто и альт! Цельные кофейные зерна домашней обжарки.

2. Ослабление ржавых винтов и болтов

Мало что бывает так сложно открутить, как ржавый винт или болт. Если вы наткнулись на него на старой мебели или при ремонте автомобиля или мотоцикла, все, что вам нужно сделать, это достать тепловую пушку. Нагревая болт, вы заставите его расшириться, что значительно упростит его удаление.

3. Удалите вмятины в машине

Если у вас есть вмятина без складки длиной несколько дюймов, вы можете исправить ее самостоятельно с помощью теплового пистолета и баллона с воздухом. Нагрейте вмятину и область на несколько дюймов по периметру. Обязательно перемещайте тепловой пистолет, чтобы не повредить краску, и избегайте обрезков резины или пластика. Как только участок нагреется, продуйте его воздухом из баллончика. Сжатый воздух действительно холодный, и когда он соприкасается с горячим металлом, должен образовываться слой льда.Когда он растает, вмятина должна выскочить. Мы не уверены, как это работает — каким-то образом расширение и сжатие металла помогает ему вернуться на место.

4. Удаление этикеток и наклеек

Если вы ищете стеклянные банки для размещения гаек и болтов в мастерской или работаете над ремесленным проектом, с помощью теплового пистолета легко удалить наклейки и этикетки со стеклянных банок. как пирог. Просто прогрейте стекло, чтобы клей растворился и очистилась.

5. Проекты на бумаге для тиснения

Все, что вам нужно для этого, — пойти в ремесленный магазин и купить немного порошка для тиснения и подушечку для тиснения.Используйте резиновый штамп, чтобы создать изображение с помощью чернил, а затем посыпьте его порошком для тиснения. Удалите излишки, а затем воспользуйтесь тепловым пистолетом. Вы получите красивые рельефные металлические детали, которые добавят индивидуальности самодельным поздравительным открыткам и подарочным пакетам.

6. Термоусадочная пленка

Тепловые пушки — это, безусловно, самый простой способ использования термоусадочной пленки. Заворачиваете ли вы еду, защищаете книги во время переезда или запечатываете товары, тепловая пушка сделает свою работу быстро.

7.Перенацеливание старого серебра

Вы действительно можете многое сделать со старым серебром. С помощью теплового пистолета согните середину в любую форму, которая вам нужна для вашего проекта. Большой популярностью пользуются кольца и браслеты из старых ложек. Вы также можете сделать настенные крючки, чтобы интересно повесить картины или даже использовать их как крючок для одежды.

8. Удаление старого пола

Если вам нужно удалить старый виниловый пол или что-нибудь, что удерживается на месте с помощью клея, тепловой пистолет значительно облегчит эту работу.При нагревании плитки клей под ней разрыхляется, и она легко стекает с пола. Это намного проще, чем пытаться поддеть его скребком, и меньше шансов повредить основание пола.

9. Размораживание замороженных труб

Если вы живете в климате, где ваши трубы регулярно замерзают, вы можете их разморозить с помощью теплового пистолета. Будьте очень осторожны, избегайте использования изоляционных материалов, дерева и других легковоспламеняющихся материалов. Вы также не хотите, чтобы тепловая пушка была нацелена на одно и то же место слишком долго, и, конечно же, не хотите подпирать тепловую пушку и уходить, пока она включена.Лучший способ сделать это — медленно и равномерно перемещать тепловую пушку по одной и той же длине трубы. Помните, что это только для металлических труб. Ни в коем случае нельзя использовать тепловую пушку для размораживания труб из ПВХ, так как она расплавит их. Фен — более прохладный вариант.

10. На кухне

Существует множество способов использования фена на кухне. Используйте его, чтобы растопить сахар или шоколад, чтобы сделать выпечку еще лучше. Вы также можете поджарить зефир, поджарить мясо, хрустящую кожуру или тостовые панировочные сухари.

11. Удаление старых обоев

Удаление обоев — одна из самых утомительных, кропотливых и трудоемких работ. Если вы столкнулись с некоторыми из них, которые трудно удалить, тепловая пушка может помочь. Вы не можете использовать высокую настройку, потому что это может вызвать пожар. Самый простой способ приблизиться к нему — начать с минимального значения. Медленно увеличивайте, пока не получите результат.

12. Сушка влажной древесины

Если вам нужно красить или подпиливать древесину, которая каким-то образом намокла или отсырела, тепловой пистолет — самый быстрый и простой способ высушить ее.Используйте низкую настройку около 200 градусов по Фаренгейту и медленно перемещайте ее вперед и назад вместе с волокнами дерева. Если вы подойдете слишком близко или дадите пистолету слишком сильно нагреться, вы можете опалить дерево, так что будьте осторожны.

13. Удаление наклейки на бампере

Вы наклеили наклейку на бампер на свой автомобиль, чтобы сделать заявление, которое, возможно, вы больше не хотите делать? Не волнуйтесь, тепловая пушка поможет вам в этом сразу.

14. Растопленный воск

Если вы случайно попали воск для свечей на пол или стол, быстрый поток теплового пистолета размягчит его, и вы сможете его снять.Вы также можете использовать тепловой пистолет, чтобы растопить воск, оставшийся на дне старых стеклянных банок для свечей. Просто перелейте расплавленный воск в другую стеклянную емкость с фитилем, и вы сможете сделать новую свечу.

15. Изолируйте окна

Если зимой вы чувствуете, как холодные сквозняки проникают внутрь, вы можете использовать тепловую пушку, чтобы легко наклеить виниловую пленку, которая сохранит холод и может даже сэкономить деньги на счетах за отопление.

16. Восстановить противотуманные фары

Противотуманные фары действительно раздражают, и их на удивление сложно исправить.Однако быстрый проход теплового пистолета — и все решено. Просто медленно проведите тепловым пистолетом над фарой, и она осветится прямо у вас на глазах.

17. Нанесите воск на доску для серфинга, сноуборд или лыжи

Тепловой пистолет — это самый простой способ быстро разогреть воск, чтобы вы могли подготовить свое снаряжение к сезону.

18. Старение дерева

Люди платят большие деньги, чтобы они выглядели как старое, старинное дерево. Все, что вам нужно сделать, это провести тепловым пистолетом по дереву, придерживаясь направления волокон, двигаясь медленно и равномерно.

19. Растяните ремень

Вы немного прибавили в весе и обнаруживаете, что ваши ремни слишком плотно прилегают? Используйте тепловую пушку, чтобы равномерно нагреть и потянуть. У вас будет немного больше места для маневра, и вам не придется добавлять еще одно отверстие или покупать новое.

20. Удаление краски

Если вы занимаетесь ремонтом мебели, вы, вероятно, уже знаете, что нет лучшего способа удалить старую краску, чем с помощью теплового пистолета. Аккуратно потрите или соскоблите краску в том же месте, где вы наносите тепло.Он должен сразу же отслоиться или отслоиться.

21. Восковая ткань

Вы можете нанести воск на куртки, парусиновые туфли и сумки, чтобы сделать их водонепроницаемыми. Просто использовал термофен, чтобы нагреть воск и убедиться, что нанесение гладкое и ровное. Это действительно хорошее дело для книжных сумок или всего, что вы часто используете на улице.

Для наилучшего выполнения работы вам понадобится лучшая тепловая пушка

Если вы планируете заняться каким-либо из этих проектов или хотите придумать собственный, взгляните на наши подборки лучших доступных тепловых пушек .Если у вас есть подходящий инструмент, ваша работа будет намного проще.

Принципы отопления и охлаждения

Понимание того, как тепло передается с улицы в ваш дом и от вашего дома к вашему телу, важно для понимания проблемы поддержания прохлады в вашем доме. Понимание процессов, которые помогают сохранять ваше тело прохладным, важно для понимания стратегий охлаждения вашего дома.

Принципы теплопередачи

Тепло передается к объектам и от них — например, к вам и вашему дому — посредством трех процессов: теплопроводности, излучения и конвекции.

Проводимость — это тепло, проходящее через твердый материал. В жаркие дни тепло попадает в ваш дом через крышу, стены и окна. Теплоотражающие крыши, изоляция и энергоэффективные окна помогут снизить теплопроводность.

Излучение — это тепло, перемещающееся в виде видимого и невидимого света. Солнечный свет — очевидный источник тепла для дома. Кроме того, низковолновое невидимое инфракрасное излучение может переносить тепло непосредственно от теплых предметов к более холодным.Благодаря инфракрасному излучению вы можете почувствовать тепло горячего элемента конфорки на плите даже через всю комнату. Старые окна позволят инфракрасному излучению, исходящему от теплых предметов снаружи, проникать в ваш дом; оттенки могут помочь заблокировать это излучение. Новые окна имеют низкоэмиссионные покрытия, которые блокируют инфракрасное излучение. Инфракрасное излучение также переносит тепло от стен и потолка прямо к вашему телу.

Конвекция — еще одно средство для достижения тепла от ваших стен и потолка.Горячий воздух естественным образом поднимается вверх, унося тепло от стен и заставляя его циркулировать по всему дому. Когда горячий воздух проходит мимо вашей кожи (и вы вдыхаете его), он согревает вас.

Охлаждение вашего тела

Ваше тело может охладиться посредством трех процессов: конвекции, излучения и потоотделения. Вентиляция усиливает все эти процессы. Вы также можете охладить свое тело с помощью теплопроводности — например, некоторые автокресла теперь оснащены охлаждающими элементами, — но это обычно нецелесообразно для использования в вашем доме.

Конвекция возникает, когда тепло уносится от вашего тела через движущийся воздух. Если окружающий воздух холоднее вашей кожи, воздух поглотит ваше тепло и поднимется.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
