Фундамент мелкозаглубленный ленточный на сваях: Ленточный фундамент на сваях — надежная основа для дома

Ленточный фундамент на сваях — надежная основа для дома

Ленточные мелкозаглубленные фундаменты подходят для легких построек. Если же планируется возведение основательного дома на два или более этажей, то имеет смысл возвести ленточный фундамент на сваях. Это видоизмененный и доработанный вариант фундамента в виде железобетонной ленты. Такой фундамент может быть самым подходящим вариантом для СИП дома, если он строится на сложном и нестабильном грунте.

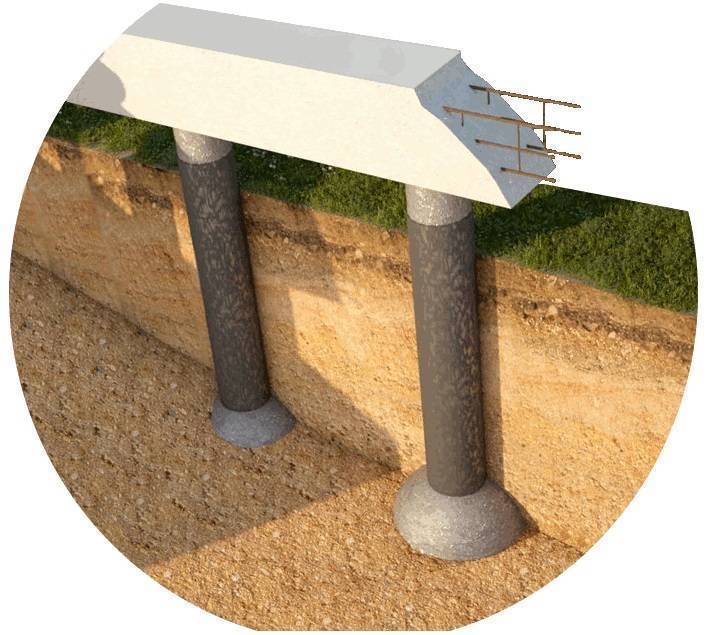

Свайно-ленточный фундамент – это железобетонная лента-ростверк, которая монтируется на сваи. При помощи свай фундамент становится устойчивым к подвижкам грунта, его морозному вспучиванию. Сваи устанавливаются ниже уровня промерзания почвы, а значит, строение будет устойчивым и не будет оседать и деформироваться. Бетонная лента может быть мелкозаглубленной или вовсе не заглубленной. Если грунт пучинистый, можно даже устроить ленту с отступом от линии земли.

Технология изготовления

• делается разметка для фундамента и выкапывается траншея для него глубиной около 40 см;
• в траншее на расстоянии не больше 2 метров друг от друга устанавливают сваи, они должны занимать не больше трети ширины траншеи, их желательно гидроизолировать при помощи рубероида;
• сваи могут быть и железобетонными, тогда для них бурятся скважины, затем устанавливается арматура и заливается бетон;
• на дне траншеи необходимо утрамбовать слой мелкозернистого песка толщиной до 30 см;
• устанавливается опалубка для бетонной ленты;
• внутри опалубки укладывается арматура, причем она должна образовывать армированный пояс для свай;
• заливается бетон с трамбовкой и уплотнением;
• через несколько дней опалубка снимается;
• окончательное застывание бетона происходит через 4 недели, после чего можно переходить к гидроизоляции фундамента.

Преимущества такого фундамента

Если стоит выбор, ленточный или свайно-винтовой фундамент устроить для возведения дома, стоит обратить внимание на следующие достоинства свайно-ленточного фундамента:

• благодаря ленточной части нагрузка на фундамент распределяется равномерно;
• сваи же в свою очередь фиксируют фундамент;
• ленточный фундамент на буронабивных сваях стоит относительно недорого, при этом одна свая выдерживает более 1500 кг;
• фундамент подходит для строительства на участках с активными грунтовыми водами;
• железобетонные ленты с «якорями» в виде свай противостоят вспучиванию земли зимой, что особенно актуально в нашей стране.

Благодаря несложному монтажу свайно-ленточный фундамент довольно популярен. Он подходит и для массивных построек, а для легких каркасников или домов из СИП панелей. Если сравнивать, что лучше – винтовые сваи или ленточный фундамент, то ответ будет зависеть от типа почвы. Ленточный фундамент используется на стабильном грунте, без наклона, не склонном к сильному промерзанию и воздействию грунтовых вод.

А винтовые сваи можно использовать на любом грунте, кроме сильно каменистого — на склонах, в воде, в пучинистых грунтах, при этом устройство свайно-винтового фундамента может вестись даже зимой, а ленточный можно делать только в сухую погоду и при положительной температуре.

Если сравнивать, какой фундамент дешевле – ленточный или свайный, то преимущество будет у свайно-винтового.

Cвайно ленточный фундамент — как сделать мелкозаглубленный на буронабивных сваях

Свайно-ленточное основание представляет собой фундамент для дома, состоящий из двух частей: свай, погруженных под землю и ростверка, находящегося на поверхности грунта и принимающего нагрузку от здания. От классического ленточного фундамента отличается глубиной залегания и наличием свай. При определенных условиях этот вид основания является единственным выходом для строительства дома.

Конструктивные особенности

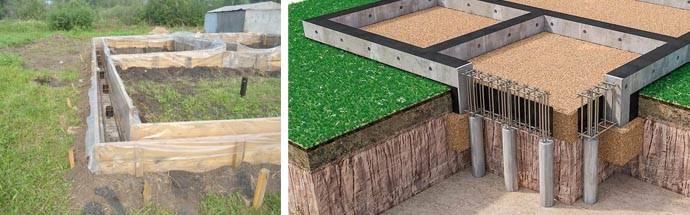

Конструкция свайно-ленточного фундамента в разрезе

Ленточный фундамент со сваями передает на почву нагрузку от дома при помощи 2 конструктивных элементов: свай, необходимых для прочности фундамента при движениях почвы и ленты основания, монтированной по периметру сооружения и под несущими стеновыми перегородками.

Оба элемента усиливаются арматурой.

Сваи бывают буронабивными или выполняются с использованием асбестоцементных труб, заливаемых бетоном. Особой популярностью пользуются винтовые сваи, имеющие на конце лопасти, благодаря которым опоры вкручиваются в грунт без спецтехники.

Лента изготавливается из бетона посредством заливки раствора в опалубку.

Применяют свайно-ленточную основу для строительства частных малоэтажных домов жилого и нежилого типа. Они устанавливаются на грунтах с пучением и на территории с перепадами высот. По стоимости такой фундамент обходится дешевле, чем заглубленный.

Преимущества и недостатки основания

К преимуществам свайно-ленточного фундамента относится:

• возможность установки на участках со склонами и движением грунта;
• не требуется много строительных материалов;
• низкая стоимость конструкции;
• возможность применения бетона собственного производства.

Недостатки основания:

• работа требует проведения сложных расчетов, ошибки в строительстве недопустимы;
• невозможно строить высотные дома и строения с тяжелыми стенами;
• нельзя обустроить подвал или цокольный этаж.

Выбирая мелкозаглубленный ленточный фундамент на сваях, к перечисленным преимуществам прибавляется экономия на строительных материалах.

Какие сваи используются для основания

Свайно-ленточный фундамент своими руками изготавливается с использованием одного из перечисленных видов свай:

1. Забивные. Выпускаются в виде заостренных стержней. Забиваются в грунт специальной техникой.
2. Винтовые. Представляют собой стержень с лопастями на одном конце и широким отверстием на другом. Сваи ввинчиваются в грунт специальной техникой, но возможно применение ручной силы.
3. Буронабивные. Подходящий вариант для самостоятельного строительства. Формирование буронабивных свай производится на рабочей площадке, посредством заливания бетона в скважину. Опоры отличаются способностью увеличивать прочность фундамента, образуя с ростверком единую монолитную конструкцию. Работать с буронабивными сваями можно без эксплуатации спецтехники.

Технология строительства конструкции своими руками

Мелкозаглубленный или глубокозаглубленный фундамент ленточного типа укладывается с применением спецтехники быстро, не требуя больших затрат времени и физической силы.

Но эксплуатация профессионального оборудования доступна при найме бригады, а если оплачивать труд других людей нерентабельно, работа проводится самостоятельно по описанной далее схеме.

Подготовка территории, траншеи

Расчистка територии, разметка и рытье траншеи

Территория очищается от мусора, крупных камней, веток. Выравнивается участок, где будет уложен свайно-ленточный фундамент своими руками и делается разметка.

Если на участке слабопучинистый грунт, делается мелкозаглубленный ростверк с подошвой, расположенной ниже нулевой отметки на 30-40 см. Траншея делается глубже на 10-15 см, необходимые для укладки песчаной подушки.

Если на участке пучинистый грунт, ростверк делается незаглубленным.

Подготовка скважин

Скважины гидроизолируются и армируются

Для установки свай подготавливаются скважины буром с диаметром 15 см. Отверстия располагаются в углах основания и по линии ростверка каждые 1,5 м. Скважины для буронабивных опор углубляются в грунт на 60 см.

На дно скважины укладывается песчаная подушка. Она заливается водой и утрамбовывается. В скважины погружаются сшитые из рубероида леской трубки, служащие в качестве гидроизоляции и опалубки.

Устанавливаются стержни арматуры диаметром 10-12 мм.

Прутки связываются в одну конструкцию для армирования сваи

Изготовление и установка опалубки

Для изготовления опалубки в индивидуальном строительстве используется обрезная доска. Это экономичный и практичный вариант, но бетон после заливки и застывания не всегда имеет ровную поверхность. Чтобы этого достичь, используется фанера. Она делает строительство дома затратным, поскольку толщина плиты должна быть более 15 мм.

Опалубка при низком ростверке ни чем не отличается под обычную ленту

Доски опалубки обматываются пленкой для предотвращения порчи и возможности их дальнейшего использования. Для повышения прочности конструкция укрепляется подкосами и стяжками.

Укладка гидроизоляции и теплоизоляции

Пенополистирол укладывается вдоль стенок и на дно траншеи. Материал выполняет теплоизоляционные и гидроизоляционные функции, продлевая срок службы фундамента и защищая его от воздействий влаги.

Армирование основания

Прочность и долговечность фундамента зависит от качества арматуры и арматурного каркаса. Для дома из газобетона, к примеру, применяется формула: 0,1% от площади поперечного сечения основания приходится на арматуру. Трудности с расчетами возникают практически у всех. Не стоит рисковать прочностью дома, профессиональные монтажники помогут определиться с количеством материалом.

Арматура диаметром 10-12 мм связывается в пояса и располагается в верхней и нижней част основания. Они скрепляются вертикальными поперечными стержнями с меньшим диаметром: 6-8 мм до образования каркаса.

Полученные каркасы соединяются проволокой для создания единой конструкции.

Связывание каркаса сваи и ленточного основанияАрмирование угла

Завершение строительства фундамента: заливка бетона

Для создания монолитного, крепкого фундамента, раствор бетона вливается за один подход. Материал должен доставляться к месту работы за короткий промежуток времени, чтобы нанесенный слой не успел схватиться и застыть. Для основания используется тяжелый бетон марки М400 и выше.

После заливки бетон утрамбовывается глубинным вибратором для удаления пузырьков воздуха. Если под рукой нет специального оборудования, в нескольких местах фундамент протыкается арматурой и выравнивается. После завершения заливки бетон накрывается пленкой для защиты от осадков и испарения влаги.

В летнее время подсыхающий фундамент периодически поливается водой для предотвращения пересыхания. Зимой в раствор добавляются морозоустойчивые смеси, препятствующие замерзанию материала.

Выдерживается основание до застывания бетона 28-35 дней. После этого опалубка демонтируется, и продолжаются строительные работы.

В том, как сделать свайно-ленточный фундамент, нет секретов. Технология укладки основания проста и понятна даже не профессионалу. Но при возникновении трудностей не стоит рисковать будущим жильем в целях экономии денег – помощь специалистов поможет предотвратить печальные последствия.

Свайно-ленточный фундамент своими руками

Особой разновидностью фундамента является свайно-ленточное основание. Его ленточная часть отвечает за передачу и равномерное распределение нагрузки от строения на сваи. Говоря по-другому, это – усовершенствованное ленточное основание, конструктивно дополненное железобетонными сваями.

Ленточный фундамент на сваях – преимущества и недостатки

Данный вид основания практически незаменим для возведения строений на территориях, имеющих сложный рельеф, уклоны, а также неустойчивые, слабые грунты, насыщенные влагой. Например, на торфяных почвах либо на болотистой местности.

К содержанию ↑

Преимущества

Плюсы этого основания:

1. Возможность его обустройства на участках со слабым, нестойким грунтом, сложным ландшафтом и значительным уклоном.
2. Этот тип фундамента требует относительно небольшого количества необходимых стройматериалов.
3. Материалы, необходимые для его возведения, имеют, как правило, невысокую стоимость.
4. При обустройстве этого фундамента возможно использование бетонной смеси, приготовленной самостоятельно прямо на площадке строительства.

К содержанию ↑

Недостатки

Имеет такая лента на сваях и недостатки:

1. Обязателен предварительный сложнейший расчет фундамента, который необходимо доверять только высококлассному профессионалу. Ведь ошибка в расчете обойдется довольно дорого: строение может запросто треснуть. Поэтому необходимой составляющей успеха будет проведение скрупулезных разведывательно-изыскательских работ опытными специалистами.
2. Это основание нельзя использовать для строений, имеющих большой суммарный вес и тяжелые стены.
3. Технология его обустройства не позволяет сделать ни подвал, ни цокольный этаж.

К содержанию ↑

Разновидности конструкций свайно-ленточного фундамента

Такая подошва может выполняться в двух вариантах: лента на буронабивных и на винтовых сваях. Винтовая свая – это, по сути, гигантский шуруп, ввинчивающийся в грунт, выполненный в виде металлической трубы, имеющей лопасти винтовой резьбы. За счет этой резьбы происходит увеличение опорной площади и жесткости крепления в грунте. Вкручивается в землю такая свая вручную или при помощи специальной техники. Перед монтажом сваи нужно тщательно прокрасить для продления срока их службы.

Обустройство ленточной подошвы с буронабивными сваями требует наличия пробуренных скважин. При твердом, не осыпающемся грунте, бетонный раствор заливают прямо в скважину. А при пробуренной скважине в сыпучей почве или в грунте с повышенной влажностью, требуется произвести ее обсадку. Для этого берется труба (картонная, стальная или асбестоцементная), которая, также, сыграет роль гидроизоляции. Эту трубу вставляют в скважину и заливают бетоном. Данный вид основания более всего приемлем для самостоятельного строительства (см. Буронабивные сваи своими руками).

Свайно-ленточное основание может быть как мелкозаглубленным, так и вовсе незаглубленным. Первый вариант применяется для строений из древесины, имеющих 2 и более этажей в случае непучинистого грунта на участке. А второй – подходит для строительства бани либо ограждения участка. При пучинистых грунтах ленточный фундамент выполняется над грунтом, выше нулевой отметки, в виде свайного основания с монолитным ростверком, который, объединяя сваи, равномерно распределяет общую нагрузку на них и на грунт.

К содержанию ↑

Технология обустройства своими руками

Закладывая свайно-ленточный фундамент своими руками, проще всего будет применять круглые сваи, так как строительный бур может выполнять только круглые скважины.

Для выполнения скважин под опоры с прямоугольным сечением необходимо будет привлечение спецтехники, а это означает повышение цены строительства.

• Вначале производится разметка основания, соответствующая предварительно выполненному расчету фундамента.
• Затем роются траншеи глубиной 40 см. Ширину траншеи определяют, исходя из расчетных значений площади подошвы ленты.
• Следующим этапом бурят скважины по углам и по периметру ленты. Расстояние между сваями делают с шагом 2 метра. Глубина скважин должна превышать расчетную глубину промерзания грунта, зафиксированную в данной местности, на 50-60 см. Этого должно хватить для обустройства на дне скважины песчаной подушки, толщиной 30 см, с заполнением оставшегося места железобетоном. Диаметром скважин будет одна треть ширины ленточного основания.
• После подготовки отверстий для свай приступают к выполнению гидроизоляции, для чего лист рубероида скручивается в трубку и заталкивается в каждую скважину.
• Затем дно ленточного основания засыпают песком, толщина слоя которого – 30 см, и возводят опалубку. Ее следует хорошенько закрепить, чтобы заливаемая впоследствии бетонная смесь ее не выдавила.
• Армирование фундамента является важным этапом технологии его обустройства. Причем требуется армировать не только ленту основания, но и выполнить армирующий пояс для каждой сваи. Для этого используют стальные прутья диаметра 12 мм. Чтобы создать единую конструкцию армированных свай и ленты, их перевязывают особой проволокой, предназначенной для связки арматуры или же – сваривают.
• Тщательно выполнив все предыдущие этапы, приступают к заключительным работам по заливке фундамента. Вначале заливаются все скважины под сваи. Каждые 20 см слой бетонного раствора трамбуется, а также тщательно уплотняется для того, чтобы снизить риск возникновения пустот в бетонном массиве. Таким образом, бетонным раствором заполняется опалубка на всю свою высоту. Заливка свай и заливка самой ленты должны выполняться так, чтобы между этими двумя процедурами был минимальный временной интервал.
• Спустя три дня, опалубка аккуратно снимается, а фундамент гидроизолируется листами рубероида. После этого остается лишь подождать, когда бетон окончательно застынет.

К содержанию ↑

Видео обзор

Смотрите профессиональный обзор технологии строительных работ на видео:

Свайно-ленточный фундамент своими руками, как видим, выполнить не так уж и трудно, но все работы необходимо производить тщательно, не делая ошибок, которые впоследствии могут привести к значительным убыткам. Основание дома – дело серьезное, а значит и подхода требует серьезного и профессионального.

Читайте также:

Мелкозаглубленный ленточный фундамент: технология, плюсы и минусы

Теперь, когда вы понимаете суть устройства МЗЛФ, можно сделать выводы о тех или иных свойствах этого основания. Его основные преимущества следующие:

Основные характеристики незаглублённого основания

По принципу укладки МЗЛФ очень похож на устройство монолитного фундамента. Но всё-таки различия имеются, одна из них — глубина заложения ленточного основания. Приведём их перечень:

• Глубина мелкозаглублённого ленточного фундамента не превышает 70 см;
• возможность обустройства без учёта уровня промерзания почвы;
• обустройство на проблемном пучинистом грунте.

Основной особенностью является тот факт, что он позволяет пренебречь влиянием нагрузок, которые возникают во время морозов. Хотя монолитнаялента довольно жёсткая, она движется при давлении на неё. Обусловлено это тем, что глубина ленты небольшая и её смещение получается равномерным, что исключает её разрушение.

Когда целесообразно выбирать такой тип?

В каких случаях такое основание является наиболее верным инженерным решением с точки зрения себестоимости строительства?

1. Монтаж мелкозаглубленного ленточного фундамента целесообразно проводить под любые легкие постройки и конструкции (ограждения, беседки и тому подобное).

2. Если не требуется полноценное подвальное помещение. Нередко частные застройщики основу под каркасный дом делают по упрощенной схеме. С учетом того, что на территории есть подсобные строения, надобность в цокольном этаже отпадает, что и позволяет снизить цену до 2,5-3 раз.

Если почва характеризуется хотя бы небольшим «пучением», то лента монтируется только сплошной, монолитной. Причем особое внимание – качеству «подложки» и армированию. Сборный фундамент на пучинистых грунтах не ставится. Главная причина – он долго не простоит (начнет довольно быстро разрушаться), какими бы качественными ни были обвязка и усиление.

Ленточный мелкозаглубленный фундамент

Мелкозаглубленный ленточный фундамент отличается от незаглубленного тем, что при промерзании пучинистого грунта поднимается значительно  меньше, чем незаглубленный фундамент, причем где-то  в 2-3 раза.

В основном мелкозаглубленный фундамент используют при строительстве частных домов, так как что он значительно дешевле заглубленного фундамента, а надежность его выше по сравнению с незаглубленным.

Следует особо подчеркнуть:

1. Ленточные мелкозаглубленные фундаменты желательно использовать на слабопучинистых а также непучинистых грунтах. Средне- и сильнопучинистые грунты обязательно требуют армирования фундаментов и применения значительных подсыпок песка. Такой фундамент можно использовать на всех грунтах, не обращая внимания на  степень пучинистости.
2. Не следует упускать из виду задернение участка, и, само собой, нельзя забывать о высадке рядом с домом кустарниковых насаждений, которые способствуют уменьшению глубины промерзания грунта. Такие простые мероприятия способствуют отложению снега, а толщина снежного покрова снижает глубину промерзания примерно в три раза, если сравнивать с глубиной промерзания грунта  на чистой от снега площадке.
3. В периметре дома на мелкозаглубленном фундаменте возможно устройство небольшого погреба или подвала.

 Строительство ленточного фундамента: основные моменты

Обустройство столбчатого с ростверком фундамента, по сравнению с ленточным мелкозаглубленным, потребует значительно больших трудозатрат.

К примеру, выкопать неглубокую траншею можно в течение одного – двух дней, даже если грунт  глинистый, а сверление, скажем, 16 скважин глубиной по 2 метра, которые еще и расширяются внизу, учитывая самую примитивную опалубку из  1-2 досок – почти каторжный труд.

Чтобы подготовить  мелкозаглубленный ленточный фундамент своими руками достаточно  недели, а к возведению цоколя  можно приступать  через 10-12 дней. При столбчатом фундаменте нужно ждать  месяц и более, пока бетон в ростверке полностью не созреет.

P.S. А на десерт предлагаю посмотреть видео-ролик: Устройство мелкозаглубленного фундамента

Разметка ленточного фундамента

Работы нужно выполнять внимательно и не спеша. Лучше потерять лишний час-другой во время разметки, чем потом иметь проблемы с уже готовой фундаментной лентой.

Разметка фундамента под баню

Шаг 1. По периметру фундамента вбейте деревянные колышки. Для того чтобы выровнять размеры и углы ленты, нужно подготовить элементарное приспособление в виде небольших лавочек. Вбейте в землю по два колышка на небольшом отдалении от углов фундамента и к ним закрепите горизонтальные доски.

Шаг 2. В досках укрепите гвозди, к ним привяжите веревки. Попытайтесь вначале проверять угол между веревками обыкновенным большим угольником. Так вы сможете приблизительно найти линии фундамента.

Шаг 3. Выровняйте углы ленты, они должны равняться строго 90°. Делать это нужно проверкой диагоналей. Размеры двух диагоналей не могут отличаться более чем на два сантиметра. Такой разброс можно без труда убрать во время строительства коробки здания.

Обноска для разметки фундамента

Обноска

Разметка ленточного фундамента

Шаг 4. Не снимайте веревки, с их помощью лопатой аккуратной отметьте положение ленты, желательно прокопать траншею глубиной в штык лопаты (примерно 20 сантиметров).

Шаг 5. Теперь можно снять веревки и продолжить копать траншею. Сразу решите, куда будете девать землю. Ее можно вывезти за пределы периметра строения или разровнять под ним. Плодородный слой в любом случае нужно полностью удалять.

Шаг 6. Ширина траншеи равна ширине стен строения. Если земля на участке плотная, то делать опалубку в траншее не надо, если стенки осыпаются, то придется заниматься опалубкой по всей высоте фундамента.

Глубина траншеи в пределах 60÷80 см с учетом песчаной подушки толщиной до двадцати сантиметров.

Видео – Разметка для фундамента

Схемы разметки фундамента	Описание
	Отбиваем переднюю ось фундамента
	Отбиваем переднюю линию по оси 1
	Устанавливаем на площадке вешки катета – 3 м
	Делаем выноску прямого угла
	Строим прямой угол по оси А (катет 4 м)
	Устанавливаем выноски по оси А
	Устанавливаем выноски для осей Б, В, Г
	Размечаем на выносках положение осей Б, В, Г
	Натягиваем разметку осей Б, В и Г
	Устанавливаем выноски слева для осей 2, 3, 4 и 5

Технология строительства

Строится мелкозаглубленный ленточный фундамент своими руками в несколько этапов. Рассмотрим подробно каждый из них.

1. Разметив на участке по шнуру контур фундамента, нужно выкопать траншею. Ее ширина должна быть на 20-30 см больше ширины фундамента. Это нужно для установки щитовой опалубки и укладки широкой песчаной подушки, компенсирующей сезонные колебания грунта.

2. Отсыпается песчаная подушка толщиной 30-40 см. Особое внимание уделите плотности песка. Для этого его нужно послойно смачивать водой и тщательно трамбовать.

3. Готовят щиты из плит OSB или обрезной доски, ставят их в траншею и укрепляют клиньями и распорками из деревянных брусков. Шаг клиньев и распорок должен быть не менее 60 см, чтобы сырой бетон не распирал опалубочный каркас.

Если вы будете делать щиты из доски, обязательно обшейте их изнутри пергамином, который не даст цементному молоку уйти из бетона в грунт. По мере установки опалубки, нужно проверять ее горизонтальность и вертикальность. Сбивая щиты гвоздями, обязательно загибайте выходящие концы. Это облегчит дальнейшую разборку опалубки.

4. Армирование фундамента выполняется арматурой диаметром от 12 до 18 мм. Ее укладывают вдоль «ленты» в два-четыре ряда. Ставят два арматурных пояса: нижний и верхний. В единую пространственную конструкцию их связывают толстой проволокой или сваркой.

Не забудьте оставить зазор между нижним поясом арматуры и подошвой фундамента. Он должен быть в пределах 40-50 мм. Для этого подложите под стержни обрезки пластиковой трубы. Верхний пояс также не должен доходить до уровня заливки бетона на 3-5 см, чтобы металл не подвергался коррозии.

До момента установки опалубки нужно решить, будет ли делаться утепление мелкозаглубленного фундамента. Если да, то используйте это с умом и вместо обшивки опалубки пергамином закрепите на ней листы пенопласта толщиной 4-5 см. Они утеплят конструкцию и отсекут раствору путь для «побега» из опалубки.

5. Бетонирование также имеет свои тонкости. Бетон нужно укладывать не как попало, а сплошным горизонтальным слоем. Если вы будете заливать его короткими и высокими участками, то образуются вертикальные швы, которые ослабят конструкцию. Тщательное уплотнение бетона вибрированием или штыкованием также никто не отменял (каждые 20 см слоя).

Не спешите снимать опалубку, даже если вам кажется, что бетон достаточно тверд. Должно пройти минимум 5-6 дней до момента ее разборки.

6. Сняв опалубку, обмажьте верхнюю и боковые части бетона битумной мастикой или оклейте их рубероидом. Пазухи в траншее нужно засыпать песком, утрамбовать его, затем проложить по верху слой рубероида и сделать по нему бетонную отмостку (ширина 80-100 см, толщина 10-12 см).

Если все этапы выполнены аккуратно и правильно, то вам останется только подсчитать сэкономленные деньги и спокойно приступить к возведению стен.

Видео по теме:

Особенности монтажа мелкозаглубленного ленточного фундамента

Если вы не знаете, как правильно залить качественный ленточный фундамент, то данный сайт вам поможет определить основные этапы работ. Поэтому не стоит удивляться, если наш совет вам покажется странным – изучайте информацию и реализуйте на практике.

Итак, мы говорим о том, что самым оптимальным вариантом создания основы дома является заливка монолитного основания. При этом возможны 2 разновидности фундамента:

1. Использование бетонных блоков;
2. Выполнение фундамента из кирпича.

Произведя онлайн расчет, вы узнаете, что марка бетона для ленточного фундамента должна быть не ниже 200. В работе так же потребуется арматура D12…D16.

Устройство фундамента мелкозаглубленного типа

Самым первым шагом должно стать обучение. Без определенных знаний просто нереально начать строительство и закладку мелкозаглубленного ленточного фундамента своими руками.



1. Траншея,
2. Арматура,
3. Песчаная подушка,
4. Создание отмостков,
5. Монтаж гидроизоляции,
6. Армирование,
7. Заливка.

Согласно расчетам, выкапывается траншея. В большинстве случаев ее глубина составляет 0. 5…0.7 м. После этого подготавливается песчаная подушка. Ее обязательно хорошо утрамбовать и залить водою. После этого для создания мелкозаглубленного ленточного фундамента ставятся отмостки. Особого опыта в этом не требуется.

Теперь переходим к гидроизоляции. Это важный этап, в котором следует определить варианты материалов и их долговечность. Часто строители предлагают использовать обычную полиэтиленовую пленку. Ее выкладывают по стенам и дну траншеи в несколько слоев. В качестве замены можно использовать пергамин или толь. Допускается применение рубероида.

Помните, гидроизоляция амортизирующей подушки обязательна. Это позволяет избежать заиливания песка и, соответственно, дальнейшего его превращения в пучинистый грунт.

Этап армирования достаточно сложный. Казалось бы, мелкозаглубленный ленточный фундамент своими руками практически готов. Достаточно залить в готовую траншею бетон и дождаться его застывания. Однако до этого еще далеко. Нам предстоит заняться укреплением фундамента и значительным увеличением сопротивления деформации. Для этого прут должен иметь диаметр 10…16 мм.

Считается, что сваривать армированный каркас не стоит. Поэтому мы рекомендуем использовать вязальную проволоку. Когда армирование завершается, можно приступать к бетонированию. Мы уже говорили о том, какая марка бетона для ленточного фундамента необходима. Поэтому готовим раствор.

Помните, замешивать следует небольшими частями. Но заливку требуется производить сразу. Если готового объема раствора явно не достаточно, то вашей задачей становится заливка горизонтального слоя. Помните, никаких вертикальных стыков!

Раствор состоит из цемента и песка в пропорциях 1:3. Мы рекомендуем заказывать бетономешалку. Это позволит упростить данный этап работ. Однако если такой возможности нет, то при заливке слоев не забывайте простукивать стенки опалубки. Одновременно с этим следует распределять готовый раствор по всей площади траншеи.

Что ж, остается дождаться затвердевания бетона. Для этого потребуется несколько дней. Мы рекомендуем в этот период периодически проливать водой раствор и накрывать его пленкой.



Устройство песчаной подушки

Песчаная (или гравийная, щебневая) подушка используется очень часто под бетонные конструкции. Ее цель — отвод воды из-под бетонного сооружения. Поэтому для подушки берется только крупный гравелистый песок или среднезернистый. Главное — он не должен содержать примесей глиняных частиц, способствующих задержке воды в грунте.

На дно траншеи подсыпается песок высотой примерно 0,1 м, смачивается и тщательно утрамбовывается. Кроме чистоты песка также важно, чтобы песок лежал в траншее ровным слоем на одном и том же уровне. Насколько песок выровнен в траншее вы можете проверить уровнем или теодолитом.

Чтобы не допустить ошибок

Фундаменты мелкого заложения в практике отечественного строительства применяют давно, устраивая и столбчатую основу, и плитное основание. Все дефекты мелкозаглубленного фундамента продиктованы допущенными ошибками во время возведения и на этапе проектирования.

Схема опалубки ленточного фундамента.

Ошибка, которая встречается чаще других, – лента мелкозаглубленного фундамента делается как можно выше. Что из этого вытекает: увеличение жесткости высоко поднятой ленты повлечет за собой увеличение армирования. А тут уже расходы считаются неоправданно высокими.

Другая ошибка – когда вместо высоты в 30 см строят 80 см. Получается весьма жесткий фундамент. На него будут действовать две разнонаправленные силы: силы морозного вспучивания и тяжесть нагрузки от верхней части конструкции. Поскольку подобный фундамент долго будет терпеть нагрузку, то рано или поздно треснет.

Поэтому недостаточность высоты для цоколя в 40 см возможно компенсировать кирпичной кладкой или укладкой дополнительной ленты-монолита с разграничителем на гидроизоляцию, которая будет обеспечивать скольжение двух лент при изгибе. Выполненная таким способом лента будет иметь достаточную высоту и свою гибкость не потеряет. Армировать вторую ленту можно не так обильно, как базовую.

Утепление

Утепление обязательно для любого типа фундамента. Это делается для того, чтобы защитить фундамент от влияния низких температур, и, соответственно, разрушения, а так же чтобы утеплить подвальные помещения.

Перед утеплением фундамент должен быть уложен и гидроизолирован. Утепленный ленточный фундамент обычно делают с помощью плит из пенополистирола. Это легкий, достаточно дешевый материал, который хорошо удерживает в себе воздух и не позволяет фундаменту промерзать даже в самые суровые морозы.

Для утепления могут использоваться и другие, более дорогие материалы, но это выйдет намного дороже.Сборные ленточные фундаменты. Об этом читайте тут.

А здесь про фундамент под фундамент из пеноблоков.

На нашем сайте вы найдете еще много интересной и полезной информации.

Особенности незаглубленного ленточного фундамента

Фундаментную ленту разрешается заливать по непучинистым и неплавучим грунтам. Под ней предварительно устраивается подушка из песка толщиной от двадцати до сорока сантиметров. Монолит должен пройти под каждой несущей стеной объекта и каркасом всех пристроек, в число которых входят веранда, крыльцо и т. п.

Этот тип основания разрешен к применению, когда длина стены не более семи метров. Более длинные участки подвержены разрушениям из-за неравномерной усадки объекта. Причина – недостаточная механическая прочность.

Одно из основных отличий незаглубленной основы от мелкозаглубленной в том, что на стенки не оказывается воздействие со стороны грунта, склонного к подвижкам. Морозное пучение незначительно воздействует на подошву основы.

Конструктивно основание выглядит так:

• армированная бетонная лента высотой 0.2 – 0.5 м, шириной 0.3 – 0.5 м;
• подушка, материалы которой не склонны к пучениям. Оптимальное решение – песок и гравий. Последний может быть заменен шлаком или щебнем.

Высота подушки незаглубленного фундамента зависит от склонности почвы к пучению, от уровня грунтовых вод, от используемых строительных материалов, из которых строится объект.

Свойства подушки гасить пучение понижаются при увлажнении с последующим за этим промерзанием. Чтобы в подошву не попадала влага, вдоль наружных стен по всей длине фундаментной ленты обустраивается отмостка, имеющая теплоизоляционный слой и гидроизоляционное основание.

Бетонные работы

Бетон следует заливать за один раз или с интервалом между заливками в 10-15 минут до того момента, пока раствор не начал схватываться. Поэтому рекомендуется заказать раствор в специализированной компании и доставить его сразу в нужном количестве.

Бетон заливают равномерно по всему периметру ленточного основания. Для того чтобы удалить воздушные пузырьки из раствора следует применять вибрационные установки или дрель с миксерной насадкой для постоянного перемешивания на малых оборотах.

Рекомендуем посмотреть видео, рассказывающее о том, как выполнить заливку бетона в готовую конструкцию опалубки.

После заливки бетон требует обеспечения надлежащих условий застывания, а также периодического смачивания поверхности водой. Это требуется для предотвращения пересыхания поверхности и образования трещин. Опалубка должна быть снята через 7-14 дней, когда раствор затвердеет. Бетон застынет полностью через 29 дней, а его усадка может проходить в течение 2-3 месяцев.

Малозаглубленные фундаменты: обустройство подушки

Важный элемент для всей конструкционной прочности постройки — это подложка из материалов, которые выполняют функцию дренажа и помогают ленте противостоять воздействиям пучения грунта. Это зачастую однородный песчаный слой (толщина от 0,2 м. ), либо комбинированная засыпка в сочетании со щебнем. Во втором случае каждая из прослоек имеет толщину от 0,1м. с дополнительной отсыпкой песком в самом верху. Главным секретом качественного результата является максимальное уплотнение материала. Эта работа выполняется с применением специальной техники. Понять что плотность достаточная можно по тому, остаются ли следы после того, как человек встанет сверху.

Разновидности свай

Такой фундамент устраивают на сваях винтового и буронабивного типа. К первой группе относят изделия, выполненные из металлической трубы. На конце свай имеются лопасти, предназначенные для вкручивания в грунт. По принципу действий эти элементы можно сравнить с шурупами. Лопасти придают винтовой свае жесткости. Они погружаются в твердый слой грунта.

Сваи изготавливают разного диаметра – от 57 до 133 мм. Для малоэтажных строений выбирают трубы длиной от 165 до 350 см. Такие сваи ввинчивают в землю, используя специальное оборудование. Можно применять ручные устройства. Чтобы продлить срок эксплуатации свай, их покрывают грунтовкой и слоем краски.

Сваи буронабивного типа изготавливают своими руками. Сначала бурят скважину до ее погружения в твердый слой грунта на 60 см. Дно следует засыпать песком на 30 см. Затем подушка тщательно утрамбовывается. Скважину армируют стальными прутьями. Затем ее заливают бетоном. Для опалубки сваи выбирают трубы из асбестоцемента, картона или пластмассы. Работа не требует специальных навыков или знаний.

Свайно-винтовой фундамент, в отличие от свайного, имеет железобетонный ростверк. Ленточные основания выполняют заглубленными, мелкозаглубленнымии незаглубленными. В некоторых случаях создают ростверки из бетона, находящиеся выше нулевой отметки.

Ленточный фундамент со сваями при самостоятельном возведении обычно делают мелкозаглубленным. Монолитная железобетонная лента заглубляется в землю на 20-40 см. Ее помещают на подушку из гравия и песка глубиной 30 см и сваи. Эти фундаменты заливают на слабо-пучинистом и непучинистом грунте. Если почва пучинистая, делают ленту навесного типа.

Особенности производимых работ

Мелкозаглубленный ленточный фундамент опирается на слои грунта, способные замерзать в зимнее время.

Это создает опасность возникновения нагрузок пучения, способных деформировать опорную конструкцию, или даже разрушить ее.

Под домом находится участок прогретого грунта, что позволяет снизить интенсивность нагрузок пучения. Для получения большей эффективности утепления ленты используется утепление отмостки.

Под нее укладывают слой теплоизолятора с участком уклона к дренажным трубам, расположенным по периметру дома на определенной глубине.

Отмостка заливается поверх теплоизолятора, что образует защитный экран, отсекающий холод и влагу от боковых стен ленты.

В результате температура прилегающих к фундаменту слоев грунта увеличивается, а нагрузки пучения значительно уменьшаются.

Особенности возведения на пучинистых грунтах

На участке, где грунт склонен к печению, возводят основание только после принятых мер против этого явления. Нужно быть готовым к тому, что потребуется выполнить дорогостоящие и трудоёмкие мероприятия, связанные с земляными работами.

Радикальным способом является смена пучинистого слоя на речной крупнофракционный песок. Для этого обустраивают котлован глубиной значительно ниже уровня промерзания земли, засыпают его толстым песчаным слоем и тщательно утрамбовывают.

Для лёгких сооружений для борьбы с пучением грунта может использоваться метод утепления. Ширина утеплителя подбирается индивидуально и зависит от климата в регионе. Она не должна быть менее глубины промерзания.

Дополнительная информация об особенностях данного типа основания на пучинистых грунтах здесь.

Возведение фундамента: ленточное, мелкозаглубленное основание

Устройство описанного нами фундаментального основания, как и других его видов также, начинается с предварительной подготовки грунта и проведения земляных работ. В первую очередь следует выровнять необходимую площадку под строительство, это необходимо для того чтобы почва была ровной и не образовалось разница размеров в глубине вырытого рва, который и будет сделан для основания. Для выравнивания места для застройки нужно снять верхний слой почвы, при этом следует учитывать и запас – порядка двух метров с каждой стороны участка. Для проведения данных работ можно воспользоваться водяным уровнем, это отличный инструментарий для отображения перепадов высот грунта на разных участках земли предназначенной под постройку здания.

Далее понадобится сделать разметку, согласно вашего проекта, возведения постройки. В первую очередь следует отметить основные элементы, для этого можно воспользоваться предварительно подготовленными колышками для разметки и веревкам. К примеру, если будущее здание будет иметь форму прямоугольника, в этом случае колышки следует забивать по углам. А вот если будущее строение имеет более сложную форму, в этом случае колышки понадобятся на всех стыках и поворотных местах постройки

Обращаем внимание на то, что данную процедуру необходимо проводить с особой тщательностью

Следующим этапом будет подготовка траншеи под основание, глубина которой должна будет составлять не менее полуметра. Ширина траншеи фундамента должна быть чуть больше чем ширина планируемых стен постройки. Данный этап довольно трудоемкий, поэтому если есть возможность, лучше воспользоваться услугами спецтехники, к примеру экскаватора, поскольку это намного быстрее и вам после прорытия траншеи просто придется подравнять ее стенки.

В том случае если доступ к месту строительства затруднен для проезда спецтехники, в сети интернет можно найти услуги мини-спецсредств и мобильных экскаваторов, которыми и можно также воспользоваться, поскольку их главным преимуществом является эффективная работа даже в самых стесненных условиях.

После того как траншея для фундаментального основания готова, ее необходимо тщательно устелить гидроизоляционным материалом. Для этих целей отличным вариантом будет такой материал как рубероид. Данную операция проводится для того, чтобы прочность подушки из песка не уменьшалась.

Следующий шаг – это укладка той самой песочной подушки, слой крупнозернистого песка должен составлять не менее 20 см. Далее этот слой намачивается и плотно утрамбовывается, лучше это делать при помощи специальных технических устройств.

Мелкозаглубленный фундамент. Мелкозаглубленный ленточный фундамент. Мелкозаглубленный фундамент цена

Мелкозаглубленный фундамент наиболее чаще используется при возведении строений с относительно малой массой — каркасных и деревянных домов, подсобное строение и там, где пучинистые силы грунта невелики.

Мелкозаглубленный ленточный фундамент — это тот же ленточный фундамент, но расположенный на совсем маленькой глубине. Если быть точнее выше уровня промерзания грунта. Другими словами такой фундамент располагается посреди заглубленного и незаглубленного фундамента.

Мелкозаглубленный фундамент при промерзании пучинистого грунта ленточный как бы приподнимается, но это происходит значительно меньше, чем при незаглубленном фундаменте.

Мелкозаглубленный фундамент очень известен на практике строительства. Во-первых, фундамент намного дешевле заглубленного фундамента, а во-вторых, надежней незаглубленного.

Фундамент был проработан несколькими организациями России по строительству фундаментов, которые специализировались в основном на разработке проекта домов сельской местности.

Если вы хотите выбрать мелкозаглубленный фундамент для дома, помните, что некоторых деформаций фундаменту не избежать. Именно поэтому изгибная жесткость у всего дома должна иметь достаточно высокий показатель.

Мелкозаглубленный фундамент позволяет устроить подвал или погреб небольшого размера.

Его используют практически на всех видах грунтов. Исключение – чрезмернопучинистые.

Строительство мелкозаглубленного фундамента

Строительство мелкозаглубленного фундамента начинается с разметки, а затем прокопки траншеи на глубину 0.7 метра. Бока траншеи гидроизолируют толем или пергамином. Саму траншею заполняют песком на 0.2 метра и начинают монтировать опалубку. Обязательно на песок укладывается гидроизоляция. При строительстве мелкозаглубленного фундамента кладется сначала нижний слой арматуры, затем часть бетона, потом верхний слой арматуры на бетон и, наконец, заключительное бетонирование.

Армирование мелкозаглубленного фундамента

Армирование мелкозаглубленного фундамента начинается с подготовки. Сначала собирается деревянная опалубка. Стены внутри опалубки выстилают толем или пергамином. Толь, как и пергамин, позволяет в последствии после затвердевания бетона без затруднения снять деревянную конструкцию опалубки.

При армировании мелкозаглубленного фундамента на дно траншей сначала выстилается первый слой арматуры. Верхний слой армирования происходит на сыром бетоне перед самым завершением. Арматура вся связывается вязальной проволокой.

Песчаная подушка при строительстве мелкозаглубленного ленточного фундамента

Вы спросите, зачем надо делать песчаную подушку при строительстве мелкозаглубленного фундамента подсыпку?

Ну, во-первых, происходит замена части пучинистого грунта на непучинистый, а это уменьшает при промерзании деформацию мелкозаглубленного фундамента.

Во-вторых, даже если грунтовые воды располагаются высоко и дренаж сделать нельзя, деформироваться фундамент не будет. Это происходит потому, что в ограниченном объеме в мокром песке при неравномерном промерзании вода будет разгоняться равномерно по всей площади фундамента.

Важно помнить, что нельзя мелкозаглубленный фундамент оставлять незагруженным в зимнее время.

Утепление мелкозаглубленного фундамента

Не следует оставлять мелкозаглубленный фундамент на зиму незагруженным. Если же все-таки фундамент остался незагружен, то сам фундамент и землю вокруг него следует утеплить соломой, опилками или шлаковаты.

Во избежание негативных последствий после промерзания грунта на глубину промерзания вокруг фундамента лучше посадить кустарниковые насаждения или сделать задернение участка. Это аккумулирует отложение снега и снижает глубину промерзания земли.

Мелкозаглубленный фундамент стоимость

Стоимость мелкозаглубленного ленточного фундамента включает в себя:

• работа по разметке мелкозаглубленного фундамента
• земляные работы, песчаная подушка
• вязание каркаса арматуры мелкозаглубленного фундамента
• возведение опалубки мелкозаглубленного фундамента
• бетонирование мелкозаглубленного фундамента

Ленточный фундамент мелкозаглубленный (мелкого заложения) для дома

Мелкозаглубленный ленточный фундамент – разновидность ленточного фундамента. Это железобетонная конструкция, имеющая толщину, сравнимую с толщиной стен. Она заглубляется в грунт на величину, меньшую глубины промерзания. Такой вариант имеет небольшую цену, но может использоваться только на непучинистых или слабопучинистых грунтах. Для пучинистых и слабонесущих грунтов он применяется с осторожностью, так как давление, оказываемое на поверхность, очень велико, а в период промерзания такого типа грунта под лентой возникают локальные напряжения, которые приводят к изломам.

Как устроен мелкозаглубленный ленточный фундамент?

На первом этапе по контуру постройки выполняется траншея, как правило, около полуметра в глубину. По ее дну отсыпается подушка из песка и гравия. Затем сооружается опалубка вдоль стенок. Стенки, дно и опалубка гидроизолируются, обычно с использованием полиэтиленовой пленки или рубероида. Мероприятие позволит удержать цементное молочко в бетоне. При необходимости внутрь опалубки закладываются трубы для коммуникаций и вентилирования пространства внутри.

Так как конструкция имеет небольшую высоту, то армировать такой тип ленточного фундамента можно в два ряда. Каждый элемент арматуры должна быть закрыт не менее чем тремя сантиметрами бетона со всех сторон. Допускается заливка бетоном ручного замеса за счет того, что необходим небольшой объем, это также уменьшает цену строительства. Возможно использование фундаментных блоков, но тогда в обязательном порядке выполняется армирующий пояс по верху из красного кирпича или железобетона.

Достоинства и недостатки мелкозаглубленных ленточных фундаментов для дома

Устройство ленточного фундамента мелкого заложения имеет, безусловно, внушительное количество достоинств:

• Небольшой объем строительных работ и, как следствие, невысокая цена.
• Возможность применения бетона, замешанного ручным способом.
• Несложное обустройство доступа в подпол.

Но такие весомые достоинства сопровождаются и ограничениями по применению технологии, так как ее:

• Нельзя использовать на пучинистых и других слабонесущих грунтах.
• Нежелательно останавливаться на выборе такой конструкции для зданий с тяжелыми стенами, в частности, с кирпичными.
• Хотя и доступ к коммуникациям в подполе будет, полноценного подвала построить не получится.

Особенности строительства мелкозаглубленного ленточного фундамента

Подушки из песка – обязательный элемент конструкции. Они позволяют значительно снизить глубину промерзания грунта. Песок выполняет и еще одну функцию. Он обеспечивает процесс, при котором замерзающая жидкость равномерно перемещается относительно постройки.

Ленточный фундамент мелкого заглубления нельзя оставлять ненагруженным на холодный период. Если все же пришлось это сделать, то вокруг необходимо смонтировать временный слой с хорошими теплозащитными характеристиками. В качестве материалов для этого применяют опилки, шлаковую вату, керамзит. Это позволит противодействовать промерзанию. Снег – неплохой теплоизолятор, но полагаться только на него не стоит.

Тонкости устройства армированного ленточного мелкозаглубленного монолитного фундамента на сваях

Цена мелкозаглубленного ленточного фундамента для дома возрастает, если существует угроза неравномерной осадки. Такое может произойти, если грунты на участке неоднородные. В этом случае делают армированный вариант, который работает как единое целое, перераспределяя усилия. Это обеспечит отсутствие деформаций и трещин на стенах дома.

На грунтах с не очень хорошими прочностными качествами (заболоченных, грунтах-плывунах и т.д.), а также в случае наличия отклонения возводят мелкозаглубленный ленточный фундамент на сваях, расположенных ниже, чем глубина промерзания. Они защищают конструкцию от горизонтальных и вертикальных смещений.

Применение свай повышает несущую способность у ленточного фундамента мелкого заложения, в целом, продлевает срок эксплуатации строения. Диаметр свай определяется исходя из сведений о типе почвы, учитывается и вес дома. В процессе забуривания следят за достижением глубины промерзания и соприкосновением с незначительно сжимаемым грунтом. Только на него можно без опасений перенести вес здания. Основное преимущество армированного ленточного мелкозаглубленного монолитного фундамента – возможность применения на любых типах почв. Сваи забуриваются через каждые 1.5 — 2 метра.

Особенности устройства мелкозаглубленного ленточного фундамента на глине, на склоне

Заглубление ленты фундамента зависит от грунта. Если на участке глина, то ее величина составляет от 75 до 95 см. Конструкция может возвышаться над землей, но не выше, чем размер подземной части. Армировать ее в случае глинистых почв обязательно.

На склонах мелкозаглубленные ленточные фундаменты – не всегда удачный выбор, однако если грунт песчаный, а строение не тяжелое, то такой вариант возможен. Главное – тщательно соблюдать монолитность конструкции. Для подвижных и глинистых грунтов на склонах нельзя использовать отдельные блоки, хотя это и снижает стоимость строительства.

Услуги профессионалов – залог успеха!

ООО «Проект» оказывает профессиональные услуги по строительству домов, в том числе, возведению ленточных фундаментов мелкого заложения под постройки различного типа. Мы выполняем все работы качественно, в срок, точно соблюдаем смету, которая предварительно согласовывается с заказчиком. При этом цены мы предлагаем очень комфортные. Уже множество хозяев в Москве и Подмосковье живут в домах, построенных нашей организацией. И мы приглашаем других жителей региона воспользоваться нашими услугами.

Что такое фундамент? Это та часть, без которой не может эксплуатироваться ни одна постройка, начиная от забора и заканчивая многоэтажным коттеджем. От качества проведения работ по его возведению зависит срок эксплуатации здания, комфорт проживания в нем и внешний вид постройки. Есть еще одна деталь, которую надо учитывать, рассчитывая стоимость строительства. Ремонт подземной части – очень затратный процесс, расходы на него могут даже превышать первоначальные вложения. Поэтому лучше сразу сделать все правильно, аккуратно, грамотно. Так все и произойдет, если вы обратитесь к нам!

Мелкозаглубленный ленточный фундамент: сфера применения, плюсы и минусы

В Крыму  при строительстве дома надо учитывать следующие геологические особенности:

Пучинистые грунты

В Крыму преобладают глины и суглинки, они относятся к пучинистым грунтам. Это не идеальная почва для строительства дома. Подобные грунты обладают свойством накапливать воду, при замерзании накопленная вода расширяется и грунт поднимается – пучинится. Казалось бы, и пусть себе поднимается вместе с домом и опускается, но проблема в том, что эти изменения под домом происходят неравномерно. Силы при пучении могут достигать нескольких десятков тонн и способны просто сломать фундамент, если он не учитывает свойств пучинистого грунта.

Считается, что для того, чтобы избежать этого негативного явления ленточный фундамент нужно опускать ниже глубины промерзания, чтобы он стоял на неизменяющемся основании. Это справедливо лишь отчасти. Действительно, снизу силы пучения не воздействуют, но они будут направлены на стенки фундамента и за счет этого выдавливать строение наверх. Поэтому опускание ленточного фундамента на глубину промерзания не только дорого, но и не способно полностью решить проблему.

Одно из бюджетных и эффективных решений при строительстве частного дома в Крыму – это замена пучинистого грунта под фундаментом на непучинистый – песок, щебень, отсев и использование мелко заглублённого ленточного фундамента или монолитной плиты.

Для этого формируется амортизационная комбинированная подушка из песка и щебня, которая выполняет сразу несколько функций:

— Отводит воду от фундамента, не допуская пучения под ним.

— Компенсирует неравномерность пучения грунтов.

— Служит амортизирующим буфером при подземных толчках

Что надежнее — монолитная плита или мелкозаглубленный ленточный фундамент?

Конечно плита надежней, но она стоит существенно дороже. Однако, расходов на нее можно избежать, потому что при строительстве частного дома в Крыму нужно учитывать сеймику и усиливать стены за счет монолитного каркаса. Фундамент связывается с монолитным каркасом и усиливает его. Таким образом, мелкозаглубленного ленточного фундамента на комбинированной подушке чаще всего достаточно для строительства коттеджа на пучинистых грунтах и ровном участке.

Внимание! Незаглубленный фундамент не подходит для строительства дома в Крыму по следующим причинам:

Незаглубленный ленточный фундамент (НЗЛФ) — разновидность фундамента, нижняя отметка которого совпадает с нулевым уровнем или ниже его не более чем на 10 см. Такие основания отличаются простотой исполнения и низкой стоимостью. НЗЛФ отлично подходит для садовых домиков, хозяйственных построек, бань, веранд и беседок.

Ленточное основание незаглубленного типа не подходит под кирпичный дом, зато может применяться для возведения каркасных коттеджей и брусовых домиков высотой не более 2-х этажей. При этом грунты на участке должны быть непучинистые, в Крыму же, как было указано ыше, грунты пучиничтые.



 Самые распространённые ошибки, совершаемые при устройстве МЗЛФ:

  1) выбор основных рабочих размеров фундамента вообще без какого-либо (даже самого упрощённого) расчёта;

   2) заливка фундамента непосредственно в землю без выполнения обсыпки непучинистым материалом (песком). По рис. 1 (справа) можно сказать, что в зимнее время года грунт будет примерзать к бетону и, поднимаясь, тащить ленту кверху, т.е. на фундамент будут действовать касательные силы морозного пучения. Особенно это опасно, если МЗЛФ не утеплён и не обустроена качественная отмостка;

    3) неправильное армирование фундамента — выбор диаметра арматуры и числа стержней на своё усмотрение;

    4) Оставление МЗЛФ не нагруженным на зиму — рекомендуется весь цикл работ (сооружение фундамента, возведение стен, утепление фундамента и обустройство отмостки) выполнять за один строительный сезон до наступления сильных морозов.



Расчёт мелкозаглубленного ленточного фундамента

 Необходимо учитывать, что расчёт МЗЛФ, как и любого другого фундамента, основывается, во-первых, на значении нагрузки от веса самого дома и, во-вторых, на расчётном сопротивлении грунта. Т.е. грунт должен выдерживать вес дома, передаваемый на него через фундамент. Обратите внимание, что именно грунт держит на себе массу дома, а не фундамент, как некоторые полагают.



Несущая способность мелкозаглубленного ленточного фундамента (МЗЛФ)

Несущая способность МЗЛФ, в сравнении с основаниями другого типа, оценивается как средняя и во многом зависит от типа грунта на участке. Мелкозаглубленный фундамент подходит для строительства дачных домиков, строений из бруса, каркасных домов, а также для хозпостроек, бани, сарая и пр. Для кирпичных домов, больших коттеджей из пенобетона и газоблоков мелкозаглубленное основание не подходит. Для таких строений отличным вариантом будет комбинированный фундамент на сваях, например свайно-ленточный мелкозаглубленного типа на буронабивных опорах.

Фундамент такого типа желательно возводить на слабопучинистых и непучинистых грунтах. Идеальный вариант — песчаные и супесчаные грунты с низким содержанием влаги. Уровень грунтовых вод должен быть ниже глубины заложения минимум на 0,5 м. На глинах строительство МЗЛФ сопровождается трудностями, т.к. большинство глинистых грунтов относятся к средне- и высокопучинистым грунтам. Особенности возведения основания с небольшой глубиной заложения на пучинистых грунтах рассмотрим ниже.



К достоинствам этого типа оснований относят

• экономичность, расход бетона на 30% ниже, чем при возведении обычного заглубленного ленточного фундамента или основания с монолитной плитой перекрытия;
• простота постройки, можно соорудить своими руками без привлечения рабочих и спецтехники;
• небольшой объем земляных работ — роется узкая траншея глубиной не более 0,7 м;
• маленькая площадь соприкосновения конструкции с грунтом.



Среди недостатков МЗЛФ отмечают

• заливка ведется при устойчивых температурах выше +10 С;
• ограниченность применения ввиду небольшой несущей способности
• возведение возможно только на ровной поверхности с уклоном не более 5 градусов;
• отсутствие подвального помещения в доме.



Если вы планируете возвести МЗЛФ-основание и «заморозить» стройку, то учтите что оставлять основание без нагрузки на зиму нельзя! При промерзании грунт вытолкнет монолитную ленту, что приведет к нарушению ее целостности.



Особенности конструкции мелкозаглубленного фундамента

Мелкозаглубленный монолитно-ленточный фундамент возводится на ровной поверхности. При строительстве дома на склоне придется комбинировать МЗЛФ со свайным фундаментом, при помощи опор выравнивая перепад высот. По прочности и устойчивости к деформациям конструкция должна соответствовать СНиП 2.03.01-84.

В разрезе фундамент мелкого заложения выглядит следующим образом:







Особенности МЗЛФ, которые необходимо учитывать при расчете и строительстве:

• Глубина заложения подошвы основания зависит от глубины промерзания грунта.
• Обязательно устройство подушка из сухих сыпучих материалов: смеси песка крупной фракции и гравия.
• При высоком уровне подземных вод под фундаментом и вокруг него выполняется дренаж.
• Основание, на которое устанавливается монолитная лента, максимально уплотняется.
• Обязательно обустройство отмостки для отвода дождевой воды и снега.



Учитывая эти особенности можно сделать вывод, что подушка-подсыпка и отмостка являются неотъемлемой частью мелкозаглубленного основания. Требования к отмостке указаны в СНиП 2.02.01–83.

Расчет мелкозаглубленного ленточного фундамента

Расчет МЗЛФ, который возводится на низко- и непучинистых грунтах не представляет сложности. В ходе расчета определяются три основных параметра:

Глубина заложения

Определяется на основании СН «Основания и фундаменты». В документе указаны следующие минимальные значения глубины заложения подошвы фундамента:

• при промерзании грунта менее 1 м — 50 см;
• при промерзании грунта на глубину до 2 м — 75 см;
• при промерзании грунта до 3 м — 100 см.



Для большинства регионов средней полосы глубина заложения МЗЛФ будет составлять 50 см. Для легких строений, например каркасного сарая или маленького дачного домика этот параметр можно уменьшить до 30 см.

Ширина монолитной ленты

Чтобы не делать сложных расчетов, ширину подошвы рекомендуем брать, исходя из таблицы:

Материалы стен и перекрытий	Число этажей	Ширина подошвы МЗЛФ, м
Стены из облегченной кирпичной кладки или газобетона с железобетонными перекрытиями	1	0,6
	2	0,8
	3	1,2
Деревянные каркасные стены с деревянными перекрытиями	1	0,4
	2	0,4
	3	0,6
Бревенчатые стены с деревянными перекрытиями	1	0,3
	2	0,4
	3	0,6
Стены из бруса с деревянными перекрытиями	1	0,2
	2	0,3
	3	0,4



Высота над уровнем земли

Чем выше монолитная лента возвышается над уровнем земли, тем лучше полы дома будут защищены от сырости и холода. Однако высота фундамента для сохранения устойчивости и несущей способности должна коррелировать с его шириной. Оптимальный вариант: высота ленты над нулевой отметкой равна ее ширине.

Пример: Глубина заложения составляет 50 см. Ширина монолитной ленты по таблице — 30 см. Значит, высота над уровнем земли будет составлять 30 см, а высота всей монолитной ленты 80 см. Высота наземной части МЗЛФ не должна быть ниже уровня снега. Значение высоты снега зависит от региона. Для регионов средней полосы это значение не превышает 8-10 см.



Расчет МЗЛФ на пучинистых грунтах

При строительстве дома на пучинистых грунтах производятся более сложные расчеты, цель которых — определение деформации пучения. Сделать такой расчет самостоятельно достаточно сложно, поэтому необходимо доверить его профессиональным проектировщикам или воспользоваться готовой таблицей:

Наименование и степень пучинистости грунтов	Число этажей здания	Ширина поошвы фундамента b, м	Толщина подушки t, м	Вариант конструкции фундамента	Вариант армирования
глины, суглинки и супеси, пески мелкие и пылеваватые влажные — среднепусинистые	1	0,3 / 0,2	0,6/0,7	г.	3
	2	0,3 / 0,2	0,5 / 0,6	г.	3
	3	0,3 / 0,2	0,4 / 0,5	г.	3
глины, суглинки и супеси, пески мелкие и пылеваватые влажные — сильнопучинистые	1	0,3 / 0,2	0,7 / 0,8	г.	4
	2	0,3 / 0,2	0,6 / 0,7	г.	4
	3	0,3 / 0,2	0,5 / 0,6	г.	4



В графе 2 «Ширина подошвы» и графе 3 «Толщина подушки» через знак / указываются значения для отапливаемых и не отапливаемых помещений. В графе «Вариант армирования» указано минимальное количество арматурных стержней, которые должны быть использованы для армирования монолитной ленты.

Устройство мелкозаглубленного фундамента: технология строительства

Технология возведения МЗЛФ не сложная, заливку можно проводить по СНиПам 3. 03.01-87, 2.02.01-83 или по нашей инструкции. Основание для каркасного дома 10 х 10 м можно залить за 1-2 дня. Перед началом заливки необходимо определиться с тем, где вы будете брать бетонный раствор. Существует два варианта:

1. заказать бетон класса В22,5…В17,5 на ближайшем РБУ. В этом случае смесь будет доставлена вам в указанное время автобетоносмесителем. Если АБС не сможет подъехать к месту заливки, то используется специальный рукав, по которому бетонный раствор будет подаваться к опалубке. Заказ рукава немного увеличит стоимость услуг АБС. К тому же вам придется оплатить каждый час простоя спецмашины.
2. приготовить бетон самостоятельно. При этом вы не будете зависеть от РБУ и потратите значительно меньше денег, однако и качество бетонной смеси будет немного ниже. При замесе бетона следует строго соблюдать рецептуру. Чтобы бетон не начал схватываться раньше времени можно использовать специальные добавки. Готовить бетон можно начинать сразу после монтажа опалубки.



Монтаж МЗЛФ: пошаговая инструкция от А до Я

Подготовительные работы и разметка

Устройство мелкозаглубленного основания начинается с подготовки участка, которая заключается в уборке мусора и корчевании пней. Верхний слой почвы с растительностью срезается. При необходимости производится выравнивание и подсыпка грунта с последующей утрамбовкой.

Разметка выполняется следующим образом: устанавливается периметр будущего фундамента, по углам забиваются колышки-маячки. Вдоль будущей монолитной ленты натягиваются веревки.

Диагональ между углами должна составлять строго 45 градусов. Проверить ровность разметки можно при помощи рулетки и строительного уровня.





Устройство траншеи и подушки

Глубина траншеи зависит от глубины заглубления фундамента и толщины подушки. По ширине траншея делается на 10 см шире, чем рассчитанная толщина монолитной ленты. Это необходимо для установки опалубки. При строительстве МЗЛФ на сыпучих грунтах можно укрепить откосы траншеи досками. Подсыпка подушки необходима для снижения воздействия на фундамент сил морозного пучения. Толщина подушки, как правило, составляет 20-30 см для слабопучинистых и непучинистых грунтов. Для пучинистых — определяется по таблице, которая приведена выше.

Правильно выполнить подсыпку — это значит сделать 2 слоя: первый — крупнофракционный песок, который засыпается, а затем увлажняется и трамбуется, второй — мелкий щебень или гравий. В качестве второго слоя можно также использовать доменный или котельный шлак. При высоком уровне грунтовых вод под подушку рекомендуется положить слой гидроизоляции: рубероид или геотекстиль, а сверху производить подсыпку.



Монтаж опалубки и армирование

Опалубка делается из струганных досок, толщина которых составляет не более 3 см. Опалубка монтируется в траншее, а ее высота на 5-10 см больше высоты монолитной ленты. В готовую опалубку устанавливается армокаркас. Армирование монолитной ленты выполняется в соответствии со СНиП 52-01-2003 и СП 52-101-2003. Армокаркас может содержать от 3 до 6 продольных прутков арматуры, соединенных между собой вертикальными перемычками.

Схема армирования определяется исходя из ширины фундаментной ленты. Армокаркас собирается из рифленой арматуры сечением 12 мм класса А3. Для небольшого сооружения можно применять арматуру класса А500С, стоимость которой значительно дешевле. Между собой каркасы соединяются внахлестку, образуя арматурный узел. Длина нахлестки не должна превышать 20 диаметров стержней (20 х 12 = 24 см). Соединения скрепляются при помощи сварки.



Для углов, где стены будущего дома пересекаются, необходимо усиление арматурного каркаса путем монтажа дополнительных вертикальных стержней, которые привариваются к продольным стержням. Такое усиление позволяет ленточному фундаменту выдерживать критические нагрузки, действующие в местах пересечения стен.

Укладывать армокаркас можно на подготовленную подушку, но лучше это делать на стартовый слой бетона. Толщина стартовой заливке не должна превышать 20% от всей высоты ленты. Бетонная заливка помогает создать более ровную поверхность, на которую укладывается армокаркас. Если вы решили не заливать стартовый слой, то для поднятия армокаркаса над поверхностью подушки на 5-7 см следует использовать опорные грибки.

Армокаркас должен располагаться в пространстве, нигде не соприкасаясь с подсыпкой и опалубкой.



Заливка бетона

Заливка должна производится при температуре +10 С и выше. Перед заливкой опалубку необходимо увлажнить, тогда бетон будет ложиться ровнее. Заливать смесь необходимо послойно, толщина слоя не должна превышать 40 см, оптимально — 20-30 см. Каждый слой подвергается 5-10 минутному виброуплотнению. Такая технология не позволяет образовываться пустотам внутри бетона. Для подачи бетонной смеси к опалубке необходимо использовать эластичный рукав или желоб.



Послойная заливка фундамента

После окончания заливки опалубка покрывается паронепроницаемой пленкой. Затвердение бетона длится 25-30 дней, после чего опалубка разбирается, а пазухи между фундаментом и траншей засыпаются грунтом.



Утепление мелкозаглубленного фундамента

Профессиональные строители рекомендуют обязательно утеплить МЗЛФ. Делать это рекомендуется сразу в момент возведения конструкции. Утепленный фундамент позволит защитить полы дома от сырости и холода, что особенно важно при обустройстве пола «по грунту». В этом случае при отсутствии термоизоляции все тепло от пола будет уходить в землю.

Различают наружную и внутреннюю теплоизоляцию МЗЛФ. Наружная — когда утеплитель крепится на внешней стороне монолитной ленты, внутренняя — изнутри. Обязательным считается наружное утепление, а внутреннее обычно делают, если дом будет с подвалом-погребом. Какой утеплитель использовать? Вариантов очень много. Самыми популярными являются:

• Пеноплекс. Плотный теплоизолятор, отлично сберегающий тепло. Срок его службы значительно больше, чем у обычного пенопласта. Пеноплекс устойчив к грызунам, плесени и практически не впитывает влагу. По соотношению цена/качество это лучший материал для теплоизоляции мелкозаглубленного основания.
• Пенополистирол. Экструдированный материал немного уступающий пеноплексу по физико-механическим свойствам. Однако по цене плиты пенополистирола на 20-30% дешевле. Его можно использовать в сухих и пылеватых грунтах с минимальной влажностью.
• Пенополиуретан. Жидкая напыляемая теплоизоляция — дорогостоящий вариант, но при этом имеющий множество преимуществ: отсутствие стыков между плитами, срок службы не менее 50 лет, минимальное водопоглощение и устойчивость к агрессивным средам.



Использовать утеплители на основе минеральной ваты для теплоизоляции фундамента категорически запрещается! Минвата хорошо впитывает влагу, поэтому утепление быстро отсыреет и потеряет свои теплоизолирующие свойства.

Технология утепления зависит от выбранного материала. Плиты теплоизолятора крепятся к монолитной ленте при помощи клея, а затем армируются специальной сеткой. Сверху наносится слой штукатурки. Отделка цоколя производится вместе с монтажом отмостки.



Особенности строительства МЗЛФ на пучинистых грунтах

Пучинистые грунты не пропускают влагу, не давая ей уйти вглубь, поэтому осадки скапливаются у поверхности земли. При возведении постройки из блоков или дерева на пучинистых грунтах нужно делать дренаж, а подсыпка должна быть не менее 30 см. При строительстве домов выполняется комплекс защитных мер для фундамента:

1. Подсыпка выполняется из непучинистого грунта. Под песчано-гравийную подушку обязательно укладывается гидроизоляция. Лучше использовать геотекстиль, который хорошо препятствует заиливанию.
2. Дренаж обустраивается на уровне подошвы монолитной ленты. Дренажные трубы закладываются на расстояние не менее 1 м вокруг фундамента. Уклон труб зависит от их диаметра: чем меньше трубы, тем больше должен быть уклон.
3. Монтаж утепленной отмостки. Отмостка способствует отведению воды от МЗЛФ. Слой утеплителя под омосткой предотвращает промерзание пучинистых грунтов вокруг дома.
4. Устройство ливневой канализации. Главное назначение ливневки — эффективный отвод атмосферных осадков с участка. Для мелкозаглубленного фундамента грамотно выполненная ливневка позволит избежать подтопления и последующего промерзания пучинистых грунтов.



Комплекс мер по защите МЗЛФ на пучинистых грунтахПри соблюдении этих условий мелкозаглубленный фундамент, построенный на пучинистых грунтах, может без проблем прослужить долгие годы. Чтобы избежать ошибок при строительстве рекомендуется ознакомиться с СП 45.13330.2012, где описаны все меры по защите МЗЛФ на сложных грунтах.



Сборный мелкозаглубленный ленточный фундамент

Делать сборный фундамент на пучинистых грунтах не рекомендуется. Силы морозного пучения будут выталкивать отдельные элементы, что приведет к разрушению фундамента.



https://fazenda.guru/melkozaglublennyj-lentochnyj-fundament/



Мелкий фундамент и глубокий фундамент в строительстве — основы

Прежде чем мы перейдем к фундаменту, давайте поймем разницу между фундаментом и фундаментом.

Как было определено ранее, цель фундамента состоит в том, чтобы передать нагрузку всего здания на почву под ним. Однако фундамент — это часть фундамента под стеной, столбом или колонной. Термин фундамент обычно используется в сочетании с мелкозаглубленными фундаментами. Фундамент предназначен для распределения веса здания по большей площади.

Существуют различные типы фундаментов, а именно

Рассеянный фундамент – В этом типе фундамента элементы конструкции круглой, квадратной или прямоугольной формы используются для поддержки колонны или стены. Эти структурные элементы переносят вес здания на почву под ним. Это приводит к большей устойчивости здания. Относительно легко возвести распорный фундамент. Распорные фундаменты делятся на две группы в зависимости от того, поддерживают ли они колонну или стену.

• Изолированные фундаменты или Плоские фундаменты используются для восприятия и распределения сосредоточенных нагрузок, как в случае колонны или колонны.Изолированные фундаменты могут иметь квадратную, прямоугольную или круглую верхнюю часть. Они могут быть простыми, наклонными или ступенчатыми.
• Когда фундамент используется для поддержки несущей стены, он известен как Ленточный фундамент или Непрерывный фундамент стены или Стеновой фундамент . Они имеют ограниченную ширину и непрерывную длину под стеной, которую они поддерживают. Подробнее: Ленточный фундамент

Комбинированное основание – Когда две соседние колонны расположены близко друг к другу, их основания могут перекрываться.В таких случаях принято объединять два соседних фундамента. Комбинированный фундамент также можно использовать, когда колонна находится близко к границе участка, что приводит к эксцентричной нагрузке на широкий фундамент. Комбинированные фундаменты могут быть прямоугольными или трапециевидными.

Ленточный или консольный фундамент – Ленточный или консольный фундамент представляет собой особый тип фундамента, в котором два изолированных фундамента соединены конструкционной планкой или рычагом. Эта планка служит соединительной балкой и применяется при большом расстоянии между колоннами.В таких случаях ленточный фундамент более экономичен в использовании, чем комбинированный.

Свайный ростверк — Проектирование зданий

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки.

В очень широком смысле фундаменты можно разделить на мелкозаглубленные и глубокие:

В своей обычной форме плитные фундаменты (иногда называемые матовыми фундаментами) представляют собой мелкозаглубленные фундаменты, образованные железобетонной плитой одинаковой толщины (обычно 150-300 мм), покрывающей большую площадь, часто всю площадь основания здания.Этот «плот» распределяет нагрузку, создаваемую рядом колонн или стен, по площади фундамента, и его можно считать «плавающим» по земле, как плот плавает по воде.

Однако там, где обычный свайный фундамент не обеспечивает адекватной поддержки, его можно усилить добавлением свай, создав так называемый свайный свайный фундамент .

Сваи — фундаменты глубокого заложения. Они состоят из длинных тонких столбчатых элементов, обычно изготавливаемых из стали или железобетона.Фундамент называют «свайным», если его глубина более чем в три раза превышает его ширину (Atkinson, 2007). Свайные фундаменты могут помочь передать нагрузки через слабые, сжимаемые слои или воду на более прочный, более компактный, менее сжимаемый и более жесткий грунт или горную породу на глубине.

Добавление свай к плоту увеличивает эффективный размер фундамента и помогает выдерживать горизонтальные нагрузки. Это может улучшить характеристики фундамента за счет уменьшения величины осадки и дифференциальной осадки, а также повысить предельную несущую способность.

Свайный ростверк обычно используется для больших сооружений и в ситуациях, когда грунт не подходит для предотвращения чрезмерной осадки. Они становятся все более популярным выбором для высотных зданий.

В процессе проектирования определяется оптимальное количество и положение свай, а также их диаметр, армирование и длина, чтобы обеспечить устойчивость конструкции при обеспечении экономичного решения, когда плот и сваи действуют вместе для обеспечения требуемый расчет не превышен. Как правило, сваи обеспечивают большую часть жесткости, а плот обеспечивает дополнительную несущую способность при предельной нагрузке.

При наличии одной или нескольких неэффективных свай ростверк может в некоторой степени допускать перераспределение нагрузки на другие сваи, уменьшая влияние слабости сваи на общие характеристики фундамента.

В несвязанном свайном ростверковом фундаменте (UCPRF) сваи не связаны напрямую с плотом, а отделены от него «подушкой» конструкционного заполнения (например, уплотненной песчано-гравийной смесью или уплотненным грунтом) который перераспределяет нагрузку между стропилами и сваями.Это может быть более эффективным, а значит, и экономичным решением.

[править] Статьи по теме Designing Buildings Wiki

[править] Внешние ссылки

типов фундаментов, используемых в строительстве

Независимо от того, строите ли вы дома на одну семью, небоскребы или надстройки, важно выбрать правильный фундамент. Фундамент любого здания служит двум основным целям: распределяет вес от несущих стен на почву или коренную породу под ними и предотвращает попадание грунтовых вод или влаги в почву.

Топография, геология и почвоведение (изучение почвы) на вашей строительной площадке в дополнение к размеру вашего здания и другим факторам, таким как тип конструкции, будут определять тип фундамента, который подходит для вашего здания.

В этой статье мы рассмотрим наиболее распространенные типы фундаментов и примеры каждого из них. Мы также предоставляем визуальные доказательства каждого фундамента, чтобы помочь прояснить преимущества каждого типа фундамента.

Типы фундаментов

Учитывая, что земля под нашими ногами может состоять из множества различных типов почв, камней, отложений и многого другого, инженеры-геотехники должны знать, как эти переменные в земле влияют на строительство и структурную целостность.

В строительстве есть две основные категории фундаментов: глубокие и неглубокие. Давайте рассмотрим их на высоком уровне:

1. Глубокие фундаменты

Глубокий фундамент необходим при строительстве на песке и другом мягком грунте, который не сможет выдержать нагрузку здания. Вместо этого фундамент должен быть установлен глубоко под землей или даже под водой, где может быть установлен контакт с более прочными слоями земли.

Мосты, опоры и дамбы, например, должны закладываться под воду, сохраняя при этом структурную целостность.Именно здесь глубокие фундаменты становятся необходимыми для строительства крупных сооружений.

2. Неглубокие фундаменты

Обычно мелкозаглубленный фундамент имеет ширину больше глубины. Неглубокие фундаменты также можно назвать насыпными или открытыми.

По понятным причинам мелкозаглубленный фундамент является более экономичным из двух типов. Им не нужно много копать или бурить землю, и по этой причине они наиболее распространены.

Неглубокие фундаменты полезны, когда здание не очень тяжелое, а грунт может выдерживать значительный вес на небольшой глубине.

Примеры неглубоких фундаментов

Существует четыре примера неглубоких фундаментов, которые мы покроем матом, отдельным фундаментом, комбинированным фундаментом и стволовой стеной. Каждый из них имеет уникальную структуру и различные варианты использования.

1. Матовая основа

Матовый фундамент в полной мере использует площадь поверхности, на которой будет возводиться здание, по сути, используя подвал в качестве всего несущего фундамента. Матовый фундамент часто используется, когда почва рыхлая, слабая и требует равномерного распределения веса.

Фундамент из матов также используется, когда возможен подвал, а столбы или колонны расположены близко друг к другу. Его часто называют плотным фундаментом, потому что фундамент подвала погружен в почву, как корпус плота в воду.

2. Индивидуальная основа

Одним из наиболее распространенных типов мелкозаглубленного фундамента является индивидуальный фундамент — это может даже прийти на ум, когда вы думаете о фундаменте.

Отдельные или изолированные широкие фундаменты обычно представляют собой квадратные, прямоугольные или даже усеченные бетонные блоки геометрической формы, которые несут нагрузку от одной колонны или колонны.Ширина отдельных опор зависит от веса, который будет переноситься, и несущей способности почвы.

3. Комбинированный фундамент

Комбинированный фундамент очень похож на отдельный фундамент, за исключением того, что одно основание разделяет вес двух столбов или колонн, которые расположены достаточно близко друг к другу, чтобы обеспечить общую точку фундамента.

4. Фундамент стволовой стены

Стена, ленточный или сплошной фундамент — это фундамент, который проходит по всей длине несущей стены.Ленточный фундамент обычно в два или три раза превышает ширину рассматриваемой стены и обычно строится из железобетона.

Эти фундаменты типичны, когда вес здания распределяется на несущие стены вместо колонн, столбов или балок. Ленточный фундамент обычно используется для возведения каменных стен, но его также можно эффективно использовать при строительстве на гравии или плотно утрамбованном песке.

Примеры глубоких фундаментов

Глубокий фундамент чаще используется для более крупных сооружений, но его можно использовать и для домов, построенных на крутых скалах, над водой, на пляже или в других уникальных местах.Глубокие фундаменты возводятся именно там, где они звучат — глубоко в землю. Основные примеры, сваи и кессон, также имеют несколько подтипов, которые мы также рассмотрим.

1. Свайный фундамент

Наиболее распространенным среди глубокозаглубленных фундаментов является свайный фундамент. Существует два типа свайных фундаментов: торцевые и висячие сваи. Оба состоят из бурения больших прочных колонн глубоко в землю.

Сваи концевые

Иногда грунт, на котором мы строим, никогда не выдерживает достаточного веса для масштаба строящегося объекта, даже с грунтовыми катками и неглубоким фундаментом.Вместо этого мы должны обойти этот слой мягкой почвы и добраться до подложки из коренной породы под ним, чтобы распределить нагрузку.

Концевые сваи забивают в землю на такую ​​глубину, которая необходима для того, чтобы конец соприкасался с скальной породой в земле. Это позволяет передать нагрузку через сваю в скалу, создавая безопасное распределение веса.

Висячие сваи

Висячие сваи по-другому подходят к проблемному слою мягкого грунта.Вместо бурения до слоя породы принцип работы висячих свай заключается в обмене силами с грунтом, окружающим колонну, с полным использованием площади поверхности колонны.

Вес, который может выдержать висячая свая, прямо пропорционален ее длине. Каждая свая имеет зону влияния и должна быть размещена на одинаковом расстоянии, чтобы обеспечить равномерное распределение и поглощение веса. Сваи могут быть изготовлены из дерева, бетона или Н-образной стали.

Сваи могут быть либо предварительно изготовлены и забиты в землю, либо залиты на месте (залиты на месте на стройплощадке).

2. Фундамент кессона

Кессонный фундамент чаще всего используется при строительстве моста, пирса или другого сооружения над водой. Но его также можно использовать для поддержки эстакад, домов на склонах холмов и многого другого. Кессоны могут быть изготовлены заранее, доставлены на место бурения и размещены в углубленном котловане. Кессоны также могут быть построены на месте с помощью арматурной сетки, заполненной бетоном.

Для сооружения фундамента кессона рыхлая земля перекапывается шнеком до достижения скальной породы.Во время копания может быть имплантирован полый стальной кожух, чтобы предотвратить обрушение песка или почвы при движении. Затем армирующая сетка центрируется внутри обсадной трубы и заливается бетон, начиная снизу и заполняющей обсадную колонну, вытесняя оставшиеся грунтовые воды сверху. После того, как бетон заполнится надлежащим образом, кожух можно снять.

Существует несколько вариаций кессона, вот основные типы:

• Открытые кессоны: ящик без дна, утопленный в землю и стабилизированный грузами для балласта и навозной трубой для отвода избытка грунтовых вод. Герметичная камера позволяет работать внутри.
• Пневматические кессоны: Когда работы по техническому обслуживанию необходимо проводить глубоко под землей или под водой, эти кессоны предназначены для спуска рабочих в шахту.
• Монолитные кессоны: Большие одностоечные кессоны из железобетона.
• Кессон отстойник: Кессон с возможностью откачки воды снизу. Часто используется морскими бурильщиками для рециркуляции загрязненной воды.
• Коробчатые кессоны: Полая бетонная коробка с дном и стенками погружается в воду и затем заполняется бетоном. В своем полом состоянии коробка менее плотна, чем вода, и рискует уплыть из своего положения, но после заполнения она становится более постоянной.

Выбор правильного типа фундамента

В зависимости от размера, местоположения и геотехнических задач, стоящих перед вашим проектом, решение о строительстве неглубокого или глубокого фундамента может быть очевидным, но точный тип фундамента может быть более нюансированным. Учитывая важность фундамента здания для его общей структурной целостности, очень важно принять правильное решение.

Используйте квалифицированные строительные компании, инженеров и консультантов, чтобы убедиться, что фундамент прочный и выдержит нагрузку в течение всего срока службы конструкции. Вы также должны убедиться, что линии связи между всеми участниками проекта ясны.

Похожие сообщения

ФУНДАМЕНТ: ПРОСТОЙ СПОСОБ ВЫБРАТЬ НАИЛУЧШИЙ ДЛЯ ИСПОЛЬЗОВАНИЯ | by Eunice Edeoghon

Фундаменты представляют собой горизонтальные или вертикальные структурные элементы, которые поддерживают конструкции и передают нагрузки на почву ниже по оптимальной цене.Хороший фундамент способен:

1. Повышать устойчивость конструкции

2. Распределять вес конструкции на большой площади грунта

3. Избегать неравномерной осадки

4. Предотвращать боковое смещение конструкции

Глобально , существуют различные виды грунта с разной несущей способностью. Так, в зависимости от профиля грунта, размера и нагрузки сооружения инженеры выбрали наиболее подходящий из различных типов фундамента для строительных объектов.Эти различные типы обсуждаются по мере нашего продвижения.

ТИПЫ ФУНДАМЕНТОВ И ИХ ИСПОЛЬЗОВАНИЕ

Фундаменты можно в целом классифицировать как:

1. Мелкозернистый фундамент

2. Глубокий фундамент Применяется в районах, где несущая способность грунта высока на небольшой глубине. Как правило, глубина фундамента меньше ширины фундамента или менее 3 м.Здесь на несущую способность фундамента влияют условия поверхности. Типы фундамента включают:

· Индивидуальный фундамент или изолированный фундамент или башмак

Он используется, когда нагрузка от конструкции ложится на колонны (рис. 3). Обычно каждая колонна имеет собственное основание, которое может быть прямоугольной, квадратной или круглой формы. Подходит, когда колонны расположены не плотно и нагрузка на конструкцию относительно невелика. объединено больше кулисных фундаментов, потому что колонны расположены достаточно близко, а их изолированные цоколя пересекаются друг с другом.Цель состоит в том, чтобы добиться равномерного распределения нагрузки по всей площади фундамента. Его также можно использовать для предотвращения пересечения фундаментом границы участка (как показано на рис. 4)

Рис. 4: КОМБИНИРОВАННЫЙ ФУНДАМЕНТ

· Фундамент стены или ленточный фундамент

Используется для распределения нагрузок несущей конструкции стены до земли. Ширина стены фундамента обычно в 2-3 раза превышает ширину стены фундамента. Он распределяет вес материала по более широкой площади, обеспечивая лучшую устойчивость.Он используется там, где у вас есть прочная почвенная основа и в незаболоченных районах. Как правило, чем слабее почва, тем шире полоса.

РИСУНОК 5: ВИД ЛЕНТОЧНОГО ФУНДАМЕНТА

· Плотный или матовый фундамент

Они распределяются по всей площади здания, чтобы выдерживать структурные нагрузки от колонн и стен. Он в значительной степени решает проблему дифференциальной осадки, с которой сталкиваются вышеупомянутые типы фундаментов. Бетон распределяется по этому основанию от основания фундамента до немецкого пола, иначе известного как DPC (влагонепроницаемый слой).Их чаще всего используют при строительстве подвальных помещений. Он подходит для мест с песчаным и рыхлым грунтом, то есть с плохой несущей способностью грунта, где конструкция будет подвергаться ударам и рывкам или в заболоченных местах, но в этом случае здание должно иметь меньшую этажность.

РИСУНОК 6: ИНЖЕНЕРЫ, РАБОТАЮЩИЕ НА ФУНДАМЕНТЕ НА МАТЕ НА МЕСТЕ РИС. 7: ВИДЫ ПЛОТНОГО ФУНДАМЕНТА

· Консольный или ленточный фундамент

Эти фундаменты аналогичны комбинированному фундаменту тем, что состоят из двух или более фундаментов колонн, которые хорошо соединены по бетонной ленточной балке.Фундаменты под колонны строятся индивидуально и соединяются ленточной балкой. Его также можно использовать для предотвращения пересечения фундаментом границы участка.

РИС. 8: ЛЕНТОЧНЫЙ ФУНДАМЕНТРИС 9: ЛЕНТОЧНЫЙ ФУНДАМЕНТ ВИДЫ

Глубокий фундамент

Мелкозаглубленные фундаменты могут быть неэкономичными или даже невозможными, когда несущая способность грунта вблизи поверхности слишком мала. В этих случаях для передачи нагрузок на более прочный слой, который может располагаться на значительной глубине ниже поверхности земли, используются фундаменты глубокого заложения.Нагрузка передается через поверхностное трение и торцевую опору

· Свайный фундамент

Свая представляет собой тонкий элемент с малой площадью поперечного сечения по сравнению с его длиной. Сваи передают нагрузки за счет поверхностного трения или подшипника. Через колонны передаются большие нагрузки на твердые слои грунта, находящиеся значительно ниже уровня земли; предотвращение подъема конструкции из-за боковых нагрузок, таких как землетрясения и силы ветра. Он подходит для многоэтажных домов. Он используется в заболоченных районах и там, где несущая способность почвы у поверхности относительно низкая, а верхний слой почвы по своей природе сжимаем. В дополнение к опорным конструкциям сваи также используются для закрепления конструкций против подъемных сил и для оказания помощи конструкциям в сопротивлении боковым силам и силам опрокидывания.

РИСУНОК 7: СВАЙНОЙ ФУНДАМЕНТ

· Буровые шахты или кессонные фундаменты

Они аналогичны свайным фундаментам, за исключением того, что они залиты на месте. Он подходит для мягких глин и рыхлых водоносных зернистых грунтов или там, где существуют артезианские водоносные горизонты. Кессон представляет собой непроницаемую конструкцию, которую можно плавать в нужном месте, а затем заглублять на место до нужного уровня, а затем заливать бетоном, который в конечном итоге превращается в фундамент.Он в основном используется в качестве опор мостов и в сооружениях, требующих фундамента под водоемами. Он снижает шум и вибрацию. Он сопротивляется нагрузкам от конструкции за счет сопротивления вала и/или сопротивления подошвы

РИСУНОК 8: ФУНДАМЕНТ КЕССОНА

· Фундамент опоры

Опора представляет собой подземное сооружение, которое передает более тяжелые нагрузки, которые не могут быть переданы неглубокими фундаментами. Он обычно мельче, чем свайный фундамент. В отличие от сваи, он может передавать нагрузку на подшипник, а не на поверхностное трение.Он используется там, где здоровые слои горных пород лежат под слоем разложившейся породы наверху, где большая нагрузка должна быть передана на почву, а верхний слой почвы представляет собой жесткую глину, которая сопротивляется забиванию несущей сваи К фундаментам относятся:

· Ступенчатый или ступенчатый фундамент

Предлагает решение по поиску фундамента для неровной (неровной) местности. При этом котлованы выполнены в виде ступеней одинаковой глубины и длины (рис. 10).Цель состоит в том, чтобы избежать ненужной резки и наполнения, что сводит к минимуму затраты. Цоколь конструкции должен начинаться после самой высокой точки земли. Иногда по самому нижнему основанию фундамента забивают железобетонные сваи для предотвращения бокового смещения

РИСУНОК 10: СТУПЕНЧАТЫЙ ИЛИ СТУПЕНЧАТЫЙ ФУНДАМЕНТ

· Фундамент перевернутой арки

Используется в местах со слабыми грунтами и на участках, где требуется глубокая выемка грунта. невозможно или нагрузка конструкции сосредоточена на столбах.Расположение столбов определяет размах арок. Толщина кольца арки должна быть больше или равна 30 см.

РИСУНОК 11: ФУНДАМЕНТ ПЕРЕВЕРНУТОЙ АРКИ

· Фундамент ростверка

Подходит для участков с очень плохой несущей способностью грунта, но при этом необходимо нести очень массивная нагрузка. Они предусмотрены для строительства стоек.

РИСУНОК 12: ИЗОМЕТРИЧЕСКИЙ ВИД РОСТЯЖНОГО ФУНДАМЕНТА РИСУНОК 13: РОСТЯЖНЫЙ ФУНДАМЕНТ

ЗАКЛЮЧЕНИЕ

Фундамент является наиболее важной частью конструкции, и необходимо уделить серьезное внимание выбору наилучшего типа, который будет поддерживать конструкцию.Основа для этого выбора будет варьироваться от места к месту и от здания к зданию. Кроме того, стоимость также может быть определяющим фактором. Если фундамент выйдет из строя, все здание рухнет. Таким образом, инженеры должны сделать это главным приоритетом во время строительства, чтобы избежать задержек в проектах и ​​обеспечить адекватное управление финансами.

Ленточные фундаменты и подушки — AMERICAN GEOSERVICES

КОЛОРАДО Denver, CO 191 University Blvd #375  Denver, CO 80206 (303) 325-3869 Наберите весь номер ​ Boulder, CO 2810 E.College Ave # 102 Boulder, CO 80303 (303) 325-3869 Набор целого № Форт Коллинз, CO 1281 E Magnolia ST D250, Форт Коллинз, CO 80524 (303) 325-3869 Набрать весь номер

КОЛОРАДО Colorado Springs, CO 738 Synthes Ave, памятник, CO 80132 (719) 344-8177 Набор целок до PUEBLO, CO 140 W. 29th St # 311 Pueblo, CO 81008 (719) 344 -8177​ Наберите весь номер Гленвуд Спрингс, Колорадо 1338 Grand Avenue #316 Гленвуд Спрингс, Колорадо (970) 436-7050 Наберите весь номер

ОРЕГОН Портленд, или Salem, или , или города Линкольн, или Ньюпорт, или Евгений, или изгиб, или 6312 SW Capitol HWY # 231 PORTLAND, или 97239 (503) 922-3432 Наберите весь номер

ВАШИНГТОН Сиэтл, WA 24 Roy Street # 727 Seattle, WA 98109 (206) 418-6634 Набор целого номера Ванкувер, WA LongView, WA 41105 Ne Cedar Ridge Rd Amboy , WA 98601 (360) 437-6369 Набрать весь номер​

​ФЛОРИДА Jacksonville, FL 6001 Argyle Forest Blvd, Suite 21 Jacksonville, FL 32244 (904) 512-0085 Набор целого № Orlando, FL 10524 Moss Park Rd, Suite 204 # 701 Орландо Флорида 32832 (407) 362-1940 Набрать весь номер

ФЛОРИДА Тампа, Флорида 701 S Howard Ave #106, Тампа, Флорида 33606 (813) 569-7704 Наберите весь номер Майами, Флорида 3725 W. Flaglen St, Майами, Флорида 33134 (305) 677-9494 Наберите весь номер

Типы фундаментов и их использование

Как правило, фундаментные системы делятся на мелкозаглубленные и глубокие. Неглубокие фундаменты почти всегда упираются в землю. Участок раскопан на относительно небольшую глубину , ниже уровня земли. Их легче построить, они дешевле и, следовательно, обычно более популярны, чем фундаменты глубокого заложения.

Разница между фундаментами и фундаментами

Термины «фундамент» и «фундамент» являются общеупотребительными словами, используемыми в гражданском строительстве, но, тем не менее, некоторые люди не видят различия между этими двумя терминами. Фундамент — это общий термин, используемый для обозначения части конструкции, которая передает нагрузку от надстройки на опорный грунт. Его можно классифицировать как мелкозаглубленный или глубокий фундамент. С другой стороны, фундамент — это часть фундамента, соприкасающаяся с землей. Как правило, фундаменты связаны только с мелкозаглубленными фундаментами. Фундамент может включать фундаменты, сваи, опоры или кессоны, а фундамент состоит только из железобетонной плиты. Проще говоря, все фундаменты считаются фундаментами, но не все фундаменты являются фундаментами.

Глубокие фундаменты по сравнению с мелкими фундаментами

Глубокие фундаменты чаще встречаются на участках с неблагоприятными грунтовыми условиями. Например, в большинстве морских проектов будут использоваться глубокие фундаменты, потому что они намного более стабильны, чем неглубокие фундаменты.Это связано с тем, что глубокие фундаменты будут уходить намного глубже в землю, минуя плохие почвенные условия, обычно приземляясь на более твердую почву каменного типа, которая является более стабильной.

Основные различия между этими двумя системами фундамента включают стоимость, глубину несущего грунта, способ передачи нагрузки и расчетную мощность. Неглубокие фундаменты используются в основном, когда нагрузка будет передаваться на несущий грунт, расположенный на небольшой глубине (всего 1 метр или 3 фута). Глубокие фундаменты используются, когда нагрузка передается в глубокие пласты (в диапазоне от 20 до 65 метров или 60-200 футов).

Устройство мелкозаглубленного фундамента дешевле, так как требует меньше труда, оборудования и материалов. Как упоминалось выше, для рытья и формирования неглубокого фундамента требуется относительно мало земляных работ и труда.

Процесс устройства глубокого фундамента более сложен и затратен. Это требует более тяжелого оборудования, квалифицированной рабочей силы и правильного управления временем. Глубокие фундаменты могут быть вбиты в землю или отброшены в землю. Почву гораздо труднее копать, и давление почвы увеличивается по мере того, как вы углубляетесь.

Фундаменты мелкого заложения опираются главным образом на торцевую опору на почву. Армирование мелкозаглубленных фундаментов помогает противостоять опрокидыванию и изгибу фундамента. Глубокий фундамент обеспечивает боковую поддержку, сопротивляется подъему и выдерживает большие нагрузки. Он зависит как от торцевого подшипника, так и от поверхностного трения. Различные типы мелкозаглубленных и глубоких фундаментов показаны на рисунке 1.

Рисунок 1: Типы фундаментных систем

Типы мелкозаглубленных фундаментов

Изолированные фундаменты

Изолированные фундаменты, также известные как распорные или кулачковые фундаменты, являются самым простым и наиболее распространенным типом фундамента.Обычно они используются, когда передача нагрузки на грунт от конструкции происходит от колонн. Каждая опора поддерживает свою колонну, от которой она принимает нагрузку и распределяет ее на почву, на которую опирается. Изолированные фундаменты почти всегда квадратные или прямоугольные. Это облегчает их анализ и построение. Размеры фундамента рассчитываются исходя из нагрузок от колонны, безопасной несущей способности и чрезмерной осадки грунта.

Рис. 2. Изолированное основание

Калькулятор бетонного основания

Фундамент стены

Фундаменты стен, также известные как ленточные фундаменты, поддерживают вес несущих и ненесущих стен для передачи и распределения нагрузок по участку грунта, в котором грунт имеет достаточную несущую способность. Как и в случае с изолированными фундаментами, чем шире площадь фундамента, тем больше она распределяет силу тяжести от стены, чтобы уменьшить вероятность оседания. Это особенно полезно при поддержке несущих стен, так как они будут выдерживать не только постоянные нагрузки конструкции, но и проектные нагрузки. Фундаменты стен также отливают из простого или железобетона, а иногда перед доставкой на площадку изготавливают заранее. Экономичные фундаменты стен могут быть построены при условии, что прилагаемые нагрузки минимальны, а грунт под фундаментом имеет хорошие грунтовые условия.

Рис. 3. Основание стены

Комбинированные фундаменты

Как и изолированные фундаменты, комбинированный фундамент строится, когда колонны несут структурные нагрузки. Это используется, когда две или более колонн расположены так близко друг к другу, что их изолированные основания перекрываются. Строительство комбинированных фундаментов может быть более экономичным, когда материалы для фундамента (бетон) дешевле, чем трудозатраты на создание двух отдельных фундаментов. Комбинированный фундамент также может быть предусмотрен, когда колонна находится близко к границе участка, что делает изолированный фундамент эксцентрично нагруженным, когда он полностью находится на границе участка.Комбинированный фундамент может быть прямоугольным, трапециевидным или тавровым в плане в зависимости от размеров и расположения колонн, опирающихся на фундамент.

Рисунок 4. Комбинированный фундамент

Калькулятор комбинированного фундамента

Ременная опора

Ленточные фундаменты, также известные как консольные фундаменты, представляют собой два изолированных фундамента, соединенных ленточной балкой. Ленточные фундаменты используются, когда расстояние между изолированными фундаментами настолько велико, что при использовании комбинированного фундамента ширина фундамента становится узкой и вызывает высокие изгибающие моменты.В частности, ленточные балки обычно соединяют две опоры, которые поддерживают колонны, воспринимающие значительные боковые силы. Ременная балка поможет уменьшить воздействие боковой нагрузки в том же направлении, в котором она движется, и не будет оказывать дополнительного вертикального гравитационного давления на почву.

Рис. 5: Ленточный фундамент

Матовая основа

Как следует из названия, матовый фундамент, также известный как плотный фундамент, представляет собой тип фундамента, полностью раскинутого по всей площади здания и поддерживающего большие нагрузки от колонн или стен, подобно плите на уклоне.Чаще всего применяется при строительстве подвальных помещений, где в качестве фундамента выступает вся плита цокольного этажа. Матовый фундамент выбирают, когда здание опирается на слабый грунт. Таким образом, строительные нагрузки распределяются по очень большой площади. Это предотвращает дифференциальную осадку, которая была бы распространена в изолированных фундаментах. Это наиболее удобно и экономично для использования, когда площадь здания относительно невелика или если колонны расположены близко друг к другу, что ограничивает стоимость материалов. И наоборот, матовые фундаменты нежелательно сооружать, когда грунтовые воды расположены выше несущей поверхности грунта.

Рис. 6: Мат или плотный фундамент

Типы глубокие фундаменты

Свайный фундамент

Целью любого типа фундамента является передача нагрузок или сил от надстройки к земле без чрезмерной осадки. Свайные фундаменты обычно используются для проектов, которые залегают на слабой или водонасыщенной глубине грунта, где глубина раскопок невозможна для неглубоких фундаментов. Сваи различаются по диаметру, но они намного глубже, чем их ширина.Нагрузка от пролетного строения передается от свай через слабосжимаемые слои грунта вниз к более жестким грунтам или крепким породам. Они могут быть изготовлены из стали, дерева, монолитного или сборного железобетона. Монолитные бетонные сваи изготавливаются путем выдалбливания скважины в земле с помощью длинной вращающейся буровой установки и заполнения этой скважины стальной арматурой и бетоном. Если стенки скважины не могут поддерживать сами себя, стальные вкладыши могут удерживать форму скважины. Сборные сваи забивают в землю вертикально или под углом к ​​вертикали с помощью свайного молота, прикрепленного к тяжелой технике.Иногда сваи соединяют вместе на их верхней отметке, используя оголовок сваи, в основном изолированный фундамент, чтобы создать группу свай, которая может поддерживать большую колонну (см. рис. 7)

Преимущества использования свайных фундаментов:

1. Сваи могут быть предварительно отлиты в соответствии с любой требуемой спецификацией или проектным требованием в контролируемой среде.
2. Сборные сваи доставляются на площадку и сразу же могут быть установлены, что ускоряет выполнение работ.
3. Монолитные бетонные сваи могут поддерживать большие и высокие конструкции, такие как небоскребы, где неглубокого фундамента недостаточно.
4. Забивные сваи также можно использовать в местах, где бурение скважин нецелесообразно из-за высокого давления грунтовых вод.
5. Свайные фундаменты можно использовать в местах, где условия грунта не позволяют использовать другие типы фундаментов.

Недостатки свайных фундаментов:

1. Бетонные сваи должны быть надлежащим образом армированы, чтобы выдерживать напряжения, если их вбить в землю
2. Планирование и оборудование необходимы для надлежащей обработки и забивания свай в землю
3. Пучение грунта или уже забитая свая могут всплывать, когда свая забивается в грунт с низкими или плохими дренажными свойствами.
4. Забивка свай вызывает вибрацию, нарушающую целостность соседних конструкций.

Рисунок 7. Свайный фундамент и ростверк

Калькулятор бетонных свай

Фундамент пирса (кессона)

Столбовые или кессонные фундаменты аналогичны односвайным фундаментам, но имеют больший диаметр «свайной» колонны. Кессонные фундаменты также устанавливаются по-разному. В отличие от свайного фундамента, столбчатый фундамент возводится путем выкапывания или углубления грунта под землей и заполнения его бетоном и стальной арматурой.Кессоны также могут быть пробурены в коренную породу или опираться на пласты почвы, но для распределения нагрузки на более широкую площадь требуется «раструбное» поперечное сечение (как показано на рис. 8). Из-за присутствия воды фундаменты свай полагаются на концевую опору, чтобы противостоять нагрузкам надстройки, в отличие от свайного фундамента, который передает нагрузки через концевую опору и трение о кожу. Обычно свайные фундаменты устраивают, когда на достижимой глубине нет прочных пластов, а столбчатые часто применяют, когда верхний слой грунта состоит из разложившихся пород или плотной глины.

Рис. 8: Фундамент для причала или кессона с наголовником

Долговременное поведение моделей свайных ростверков, опирающихся на забитые сваи на насыщенной глине

https://doi.org/10.1016/j. sandf.2020.02.005Получить права и содержание плотных фундаментов (ПРФ) на глинистых грунтах возрастает, поэтому возникает необходимость понять их поведение во времени. Это связано с тем, что напряжения и деформации в глинистых грунтах изменяются в течение длительного времени после окончания строительных работ из-за консолидации грунта.Для лучшего понимания этого поведения в настоящей статье использовалось мелкомасштабное физическое моделирование для исследования долгосрочного поведения двух моделей PRF с вертикальной нагрузкой на насыщенной глине. В опытах модельный грунт готовили путем уплотнения шламово-глинистой смеси. Каждый из типовых фундаментов состоял из квадратного ростверка и четырех свай с разным шагом. Были измерены приложенная нагрузка, деформация PRF, осевые силы вдоль свай, поровое давление воды (PWP) и давление грунта под основанием плота.Результаты показывают, что сваи были эффективны для подавления осадки PRF, когда приложенная нагрузка составляла менее 70% от расчетной предельной нагрузки свай. На начальных этапах консолидации сопротивление сваи увеличивалось со временем, особенно в верхних секциях, из-за рассеивания PWP и соответствующего увеличения эффективных напряжений грунта ниже основания плота. На вторичных стадиях консолидации сопротивление как плота, так и сваи было стабильным, хотя осадка при ползучести продолжалась.Когда приложенная нагрузка превышала 50% расчетной мощности PRF, PRF с более узким расстоянием между сваями подавлял осадку лучше, чем PRF с более широким расстоянием между сваями. Исследование включало небольшие эксперименты; однако в нем подчеркивается важность учета взаимодействия между сваями, плотом, грунтом и PWP.

ключевые слова

ключевые слова

сложенные плоты

Вертикальная нагрузка

Глиниковы

Эксперимент

Давление воды

Консолидация

Consolidation

Поведение ползучести

Рекомендуемая статьи со статей, 2020V. от имени Японского геотехнического общества.
