Самодельная картофелесажалка для мотоблока — чертежи, фото, видео

Сажалка для мотоблока способна стать лучшим помощников в то время, когда с наступлением весны все заядлые дачники и владельцы участков задумываются о посадке разных зерновых и растительных культур.

Блок: 1/6 | Кол-во символов: 235
Источник: http://1sadteh.ru/naves/sazhalka-dlya-motobloka.html

Самодельная картофелесажалка для мотоблока

Для изготовления самодельной картофелесажалки понадобится:

Пару осей.
Подшипники.
Цепь от двигателя автомобиля.
Две звёздочки для цепи.
Проволока сечением 6 мм.
Листовой металл толщиной 2 мм.
Профильная стальная труба.
Для бункера любая конусообразная ёмкость.

Инструменты:

Сварочный аппарат, электроды.
Болгарка с отрезным кругом.
Электродрель, свёрла.
Прочий слесарный инструмент.

Блок: 2/5 | Кол-во символов: 426
Источник: http://sam-stroitel.

com/samodelnaya-kartofelesazhalka-dlya-motobloka-chertezhi-foto-video.html

Ускорение процесса посева

С наступлением сезона посадки люди практически с руками и головой зарываются в землю, пока не высадят в огороде все, что запланировали. Процесс посадки картофеля или чеснока, тем более в больших количествах, невероятно затруднительный. Сажалка к мотоблоку исправит ситуацию! Можно приобрести готовую в магазине, но цены сейчас на них «кусаются», поэтому большинству людей ничего не остается, как сделать такой прибор, как сажалка для мотоблока, своими руками.

Это несложный процесс и не требует от людей специальных навыков и оборудования, кроме сварки и наличия сварочного аппарата (его можно взять в аренду или попросить у друзей, соседей). Сажалка для чеснока или картофеля поможет не только быстро высадить семена и клубни в грунт, но и сделать это равномерно. Так что преимуществ у нее очень много. Кроме этого, мотоблок позволит даже организовать процесс без участия человека.

Самодельные сажалки, за счет равномерного распределения посевных культур, могут обеспечивать более качественный сбор урожая в большем количестве.

Блок: 2/6 | Кол-во символов: 1055
Источник: http://1sadteh.ru/naves/sazhalka-dlya-motobloka.html

Разновидности и описание сеялок для мотоблока

Посадка мотоблоком чеснока и других культур может выполняться разными сеялками. Ниже рассмотрим конструктивные особенности каждого из типов сеялок для мотоблока более подробно.

Рядовые сеялки

Приспособления такого рода используются для рядового посева и одновременной заделки семян в почву. В зависимости от назначения, в продаже встречается рядовая сеялка к мотоблоку для чеснока, сеялка кукурузная для мотоблока и универсальная рядовая сеялка, которая подходит для посева семян любых культур.

Основными элементами рядовых сеялок на мотоблок являются сошники и высевающие приборы. На сошниках установлены специальные «лапки» или цепочки, которые необходимы для заделки семян в грунт. В целях эксплуатации на участках с тяжелыми грунтами применяются рядовые сеялки с дисковыми сошниками, а для применения на рыхлой почве используются приспособления с анкерными сошниками. К основным плюсам рядовых сеялок относится равномерность посева и оптимальная глубина заделки посадочного материала.

Гнездовые сеялки

Приспособления этого рода оптимально подходят в тех случаях, когда фермеру необходимо посеять культуры точно в подготовленные заранее лунки, или гнезда. Гнездовые сеялки для мотоблока могут успешно использоваться для посева семян чеснока, лука и другого мелкого посадочного материала.

К плюсам гнездовых сеялок к мотоблоку относится простота в применении. Такое оборудование отличается небольшими габаритами и массой. Тем не менее, сеялки этого рода очень медленны, из-за чего на работу с ними уходит достаточно много времени.

Квадратно-гнездовые сеялки

Эти зерновые сеялки для мотоблока проделывают гнезда по заранее отмеченным точкам в условных квадратах или прямоугольниках. Такие конструкции состоят из рамы, опорных колес, механизма разматывания мерной проволоки с катушки и посевных секций.

К плюсам этих приспособлений для мотоблока следует отнести способность охватывать большой участок территории при работе. Среди недостатков таких сеялок выделяется большая масса из-за наличия в их конструкции большого количества металлических элементов. Эти сеялки не способны развивать высокую скорость, что приводит к потере времени при работе с ней.

Разбросные сеялки

Устройства этого типа имеют простую и надежную конструкцию, не требуют особого ухода и крайне редко нуждаются в ремонте. Принцип работы разбросных сеялок на мотоблок очень прост: при эксплуатации семена, забираемые специальным диском, поддаются воздействию давления, в результате чего выбрасываются из сеялки на участок.

К плюсам таких приспособлений относится высокая производительность. Среди минусов следует выделить затруднения при использовании сеялок на краю участка, при котором большая часть семян выбрасывается за пределы огорода.

Пунктирные сеялки

Эти приспособления применяются для посева семян чеснока, лука, кукурузы и бобовых культур в предварительно подготовленные гнезда, которые находятся на определенном расстоянии друг от друга. Несмотря на сложную конструкцию и большие габариты пунктирные сеялки к мотоблоку достаточно просты в эксплуатации.

К преимуществам таких приспособлений относится высокая точность при посеве и хорошая производительность. Среди минусов следует выделить отсутствие возможности использовать такие сеялки на участках с тяжелым глинистым грунтом.

Блок: 3/4 | Кол-во символов: 3312
Источник: https://o-motoblokah.ru/navesnoe-oborudovanie/seyalka

Устройство и принцип работы сеялок на мотоблок

В качестве обязательных элементов любой сеялки выступают:

емкости для хранения посадочного материала;
высевающие механизмы – необходимы для направления семян из предварительного хранилища в семяпровод;
сошники;
устройство для заделывания будущего посева (колесо).

Агрегация сеялки и мотоблока происходит через сцепку, которой обычно идет с ней в комплекте. Исходя из тягловых показателей мотоблока зависит рядность самой сеялки.

Схема действия любой сеялки для мотоблока выглядит так:

борозды для грядок закладываются сошниками;
зерна дозированно поступают в лунки из хранилища. На этом же этапе вместе с ними могут просыпаться удобрения;
специальный каток-колесо закрывает борозды и затрамбовывает грядку для лучшего контакта с почвой и быстрого прорастания. Если каток отсутствует, его можно приспособить самостоятельно.

Блок: 3/8 | Кол-во символов: 872
Источник: https://sadovaja-tehnika.com/motobloki/navesnoe-oborudovanie/seyalki/

Здесь аналог

Блок: 3/6 | Кол-во символов: 27
Источник: http://uvlechenie.info/kak-i-pochemu/seyalka-dlya-motobloka-svoimi-rukami-video. php

Отличие двух видов

В зависимости от того, какой мотоблок имеется в наличии, сажалка для чеснока может быть ручной или автоматической. В первом случае движение барабана и загребателей семян будет приводиться в действие руками человека. Во втором — благодаря цепной передаче от колес мотоблока. Сконструированная сажалка своими руками позволит настроить подачу клубней или семян через определенное время, а значит, их посадка будет производиться на одинаковом расстоянии друг от друга.

Блок: 3/6 | Кол-во символов: 485
Источник: http://1sadteh.ru/naves/sazhalka-dlya-motobloka.html

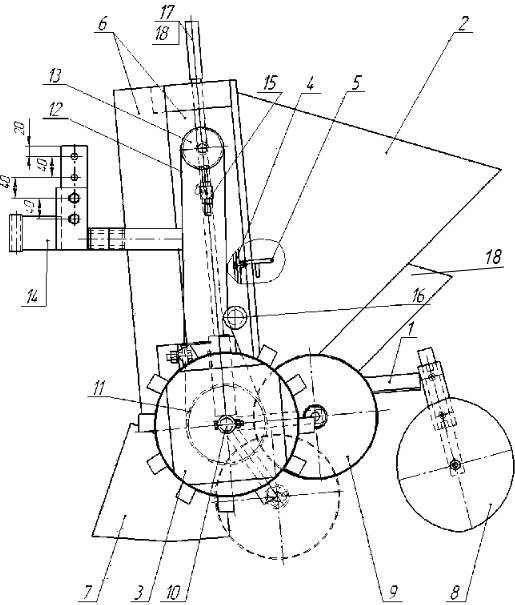

Чертежи картофелесажалки для мотоблока

Расчёт шестерён механизма вращения цепи с чашами картофелесажалки.

Рама картофелесажалки сваривается из профильной трубы, в качестве бункера можно использовать бак от советской стиральной машины «Рига» или аналогичную конусообразную ёмкость.

К раме крепятся подшипники с нижней осью и ведущей звёздочкой под цепь и вертикальные стойки под верхнюю ось со звёздочкой.

К цепи по бокам привариваются кольца ковши из 6 мм проволоки, приваривать ковши нужно таким образом, чтобы не приварить соединения между звеньями цепи.

Чтобы клубни преждевременно не выпадали из ковшей, нужно установить направляющую трубу, как вариант можно использовать пластиковую водосточную трубу диаметром 100 мм.

Для засыпки борозды устанавливаются два поворотных диска с возможностью регулировки углов.

Схема установки сажалки на мотоблок.

Рекомендую посмотреть видео изготовления самодельной картофелесажалки.

Видео: самодельная картофелесажалка в работе.

Блок: 5/5 | Кол-во символов: 1001
Источник: http://sam-stroitel.

com/samodelnaya-kartofelesazhalka-dlya-motobloka-chertezhi-foto-video.html

Сборка конструкции

Самодельная сажалка, при наличии всего необходимого, собирается быстро. Для начала понадобятся комплектующие. Любые сажалки к мотоблоку состоят из:

рамы;
бункера;
колес;
сеялок;
рыхлителей.

Рама — это основа любой конструкции. Для ее сборки понадобятся металлические швеллера «восьмерка». Их надо сварить в виде 2-х параллельных лонжеронов и 3-х поперечин заранее просчитанного размера. На передней части лонжеронов приваривается арка с вилкой крепления, по бокам — 2 крепления для нижней тяги.

По бокам рамы крепятся опоры для семяпроводов. Теперь раму нужно укрепить раскосинами, которые привариваются от центральной поперечины к арке. Арка укрепляется 2 прямоугольными пластинами и уголками из 5-миллиметрового куска стали в виде прямоугольного треугольника.

Сверху на раму устанавливается бункер, который закрепляется на ней 4 мощными болтами с контргайками, а затем и транспортер.

Бункер можно сделать из толстого листа фанеры, который нарезается в размер рамы и собирается металлическими уголками. Готовую конструкцию надо покрыть олифой и дать высохнуть.

Далее, чтобы бункер дольше прослужил, его надо обработать влагостойкой краской, а изнутри поставить резиновую подкладку, чтобы не повредить клубни или семена при посадке. После полного высыхания нужно установить бункер на раму. Необходимо очень крепко его прикрутить, ведь в нем будет находиться до 25 кг веса.

Когда все встало на место, пришло время закрепить держатели рыхлителей и колесную ось. Первые прикручиваются болтами. А ось собирается из труб и деталей, выточенных на токарном станке (шипы и цапфы).

Труба оси приваривается к раме, в ней просверливаются специальные отверстия, в которые вставляются штифты, которые удерживают шипы. Штифты, после полной сборки, обязательно завариваются.

Колеса можно собрать самостоятельно, а можно позаимствовать у другой старой сельскохозяйственной техники. Если делать их самому, то нужно обеспечить такую ширину диска, чтобы не сильно утрамбовывалась почва. На металлические ступицы одеваются 2 подшипника и крепятся к оси.

Далее нужно собрать держатель для рыхлителей. Его делают из металлических уголков, сваривают в виде квадрата, но дополнительно усиливают, чтобы во время работы его не повело и не изогнуло. К нему же приваривается штанга, а на ее концы — специальные стальные тубы, внутри которых находятся стойки культиваторных лап.

Сеятели нужно собрать из чугунной трубы диаметром в 10 см. Трубу надо выбрать с толстыми стенками, чтобы она не согнулась, соприкасаясь с землей.

К трубе приваривается бороздорез из стального листа, а для регулирования расстояния его погружения в землю нужно будет приподнимать или опускать семяпровод.

Транспортер собирается из металлической трубы большого диаметра и устанавливается на выходе из бункера в сеялку. Закрепить можно сваркой или болтами. Чеснокосажалка почти готова. Осталось только обеспечить ей привод. Для этого делается цепная или ременная передача соединением колеса самодельной сажалки с колесом или приводом мотоблока.

Блок: 4/6 | Кол-во символов: 3013
Источник: http://1sadteh.ru/naves/sazhalka-dlya-motobloka.html

Сеялка для мотоблока своими руками

В наше время сеялки занимают достойное место среди используемой техники у аграриев. Используя сеялки производят рядковую посадку зерновых культур: овса, ржи, ячменя, пшеницы. Также зерновые сеялки используют для посева зернобобовых культур: горох, соя, фасоль, люпин, чечевица и нут. Кроме этого сеятельное оборудование используют, чтобы садить культуры, близкие к зерновым по размерам и особенностям высева: сорго, гречка и просо.

Применять ручную сеялку будет уместно на небольших участках. Если же участок довольно большой, то используеться сеялка для мотоблока (своими руками сделанная). Но любая из них поможет ускорить процесс сеяния семян и повысит равномерность в размещении растений, когда они вырастут.

Зерновые сеялки разделяются на три группы, в зависимости от высеваемых культур:
Комбинированные сеялки оборудованы специальными приспособлениями, которые вносят в почву вместе с семенами минеральные удобрения.

Универсальные сеялки используют для посева практически любой культуры.
Специальные сеялки необходимы, чтобы сеять определенные виды культур.
Каждую зерновую сеялку, можно купить, а можно сделать своими руками.

Рассмотрим несколько вариантов изготовления сеялки для мотоблока своими руками

Вертикальные одинаковые диски (3 шт) на равном расстоянии насаживаются на ось. Высверливаются семенные гнёзда в ободе любого из них, в количестве 12 шт. Когда сеялка двигается, диск с семенными гнездами попадает в установленный сверху бункер, где находится посевное зерно. Там происходит захват зерна, и его перенос в борозды, которые смонтированы перед дисками сеялки.
К рамке орудия, для заделки семян, устанавливают горизонтальную планку-волокушку. Диаметр дисков и колес, и расстояние между ними определяет изготовитель.

Самодельная сеялка поставлена на три колеса. Переднее колесо взято от детской коляски, заднее колесо — от детского велосипеда. Рама, согнутая в виде буквы П, изготовлена из полосового железа, шириной 11,5 см и длинной 52,5 см. На нее устанавливают бункер для семян, который представляет собой ящик, сделанный из многослойной фанеры.

После чего бункер затягивают болтами. Внутри установлен высевающий аппарат, на двух подшипниках скольжения. Сам он представляет из себя вал, сделанный из березы и вскрытый лаком, форма которого отдаленно напоминает катушку для ниток.

Когда самодельная сеялка перемещается по вспаханному участку, происходит вращение катушки высевающего аппарата, благодаря натянутой велосипедной цепи. Ячейка ленты захватывает семена находящиеся в бункере, и роняет их в специально прикрепленную воронку семяпровода.

Более современный вариант самодельной сеялки для мотоблока

Делается самодельная сеялки для мотоблока трех основных частей: два ходовых колеса, высевающий валик, семенной ящик, два подшипника, два кронштейна для крепления сошника и ручки с кронштейном.

Семенной ящик изготавливают используя деревянные доски, толщиной 15 мм. Чтобы их снизу закрыть используют две стальные накладные донышки, толщиной 1 мм. Поперечные и продольные стенки соединены саморезами, шипами и стальными уголками. Внизу стенок ящика на шурупах или гвоздях устанавливаются деревянные наклади, толщина которых 15 мм.

Чтобы установить высевающий валик, в накладках и стенках сделаны вырезы в форме полукруга. Для этой же цели, к накладкам шурупами привинчивают кронштейны крепления. Для того, чтобы семена сбрасывались из ячеек в наклонных донышках установлены резиновые пластинки.

Колеса сеялки имеют диаметр 200 мм, и ступицы в 60 мм. В ступицах сделаны отверстия, которые одинаковы с диаметром высевающего валика. Сошник крепится к кронштейнам и изготавливается из листа стали в 1,5 мм. Несколько отверстий делается на кронштейне. Регулировать глубину, на которую будут сажаться семена, можно перезакреплением сошника в отверстиях. На заднюю стенку семенного ящика крепится кронштейн, через который идет соединение с мотоблоком.

Блок: 2/3 | Кол-во символов: 3924
Источник: http://motoblok-kultivator.com/sejalka-dlja-motobloka-svoimi-rukami/

Овощные сеялки для мотоблока

Позволяют полностью автоматизировать процесс высева овощных культур – моркови, свеклы, сои, огурцов, помидоров, перца и др. Приводным механизмом выступает опорное колесо, сменой ведущей звездочки которого можно изменить частоту вращения устройства.

Оснащены специальным щеточным механизмом, который заставляет семена осыпаться из бункера через отверстие на его задней стенке. Оно затворено дисковым элементом с чередой прорезей различного диаметра. Установкой поворотного диска на нужную величина отверстия можно добиться конкретной нормы высева.

Встречаются в одно-, двух и четырехрядном вариантах исполнения с заделкой злаков на глубину 1-10 см. Многорядные модификации имеют модульное строение и отличаются большим весом. К примеру, 1-секционная сеялка весит 7,5 кг, а 4-х – 30 кг.

Блок: 5/8 | Кол-во символов: 817
Источник: https://sadovaja-tehnika. com/motobloki/navesnoe-oborudovanie/seyalki/

Методики конструирования

Не стоит забывать и о человеке, который будет управлять сажалкой. Для него нужно сделать сиденье и место для ног. Для этого к раме приваривается дополнительная конструкция, на нее укладываются дощечки. Чтобы было мягче, можно их оббить толстой подкладкой и тканью. Под ноги можно сделать стремечки или педали.

Сажалка своими руками итак не легкая, а сидящий сверху человек и насыпанный в бункер картофель сделают ее еще тяжелее, поэтому, чтобы она не опрокинулась, возможно, придется приварить спереди противовес. Как правило, для удобной работы потребуется 2 человека — тот, кто ведет мотоблок, и тот, кто осуществляет посадку. Нужно успевать равномерно опускать клубни и семена в землю и прикапывать их. Для накрытия землей посаженных клубней в конструкции сеялки необходимо сделать прикапывающие диски, которые под специальным углом будут срезать землю и сыпать ее поверх клубней.

Блок: 5/6 | Кол-во символов: 910
Источник: http://1sadteh.ru/naves/sazhalka-dlya-motobloka.html

Сеялка к мотоблоку для чеснока

Данный аппарат – незаменимая помощь для овощеводов и цветоводов, которые разводят луковичные культуры – чеснок, лук, нарциссы, тюльпаны и др.

Современные чеснокосажалки для мотоблока устроены по принципу картофелесажалок. Для нарезки борозд нужной величины имеется металлический сошник. Благодаря ленточному или цепному транспортеру с особыми механизмами чесночные зубочки захватывается из бункера и подаются в подготовленную почву. Засаженный ряд присыпается грунтом.

Однорядная цепочная чеснокосажалка СДЧМ-1

Рассчитана на зубчики чеснока размером не менее 1,5 см, которых в однокорпусном приемнике вмещается около 8 кг. Характеризуется возможностью настройки шага посадки, глубины борозды и высоты почвенного гребня. Ширина междурядий варьирует в пределах 11-14 см, а глубина заделки – 6-8 см.

Трехрядная сеялка СДЧМ-3

Техника, с которой посадка мотоблоком чеснока проводится без лишних человеческих усилий. Имеет полуприцепную конструкцию. Шаг и междурядное расстояние задаются пользователем индивидуально и могут быть 5-10 см и 20-25 см соответственно.

Блок: 6/8 | Кол-во символов: 1098
Источник: https://sadovaja-tehnika.com/motobloki/navesnoe-oborudovanie/seyalki/

Заключение

Все работы необходимо проводить с соблюдением техники безопасности. Использование СИЗ обязательно.

Блок: 6/6 | Кол-во символов: 165
Источник: http://1sadteh.ru/naves/sazhalka-dlya-motobloka.html

Кол-во блоков: 20 | Общее кол-во символов: 20446
Количество использованных доноров: 6
Информация по каждому донору:

http://motoblok-kultivator.com/sejalka-dlja-motobloka-svoimi-rukami/: использовано 1 блоков из 3, кол-во символов 3924 (19%)
http://sam-stroitel.com/samodelnaya-kartofelesazhalka-dlya-motobloka-chertezhi-foto-video.html: использовано 2 блоков из 5, кол-во символов 1427 (7%)
https://sadovaja-tehnika.com/motobloki/navesnoe-oborudovanie/seyalki/: использовано 4 блоков из 8, кол-во символов 3783 (19%)
https://o-motoblokah. ru/navesnoe-oborudovanie/seyalka: использовано 1 блоков из 4, кол-во символов 3312 (16%)
http://uvlechenie.info/kak-i-pochemu/seyalka-dlya-motobloka-svoimi-rukami-video.php: использовано 3 блоков из 6, кол-во символов 2137 (10%)
http://1sadteh.ru/naves/sazhalka-dlya-motobloka.html: использовано 6 блоков из 6, кол-во символов 5863 (29%)

Изготовление сажалок для мотоблока своими руками

Самая полная информация по теме: «изготовление сажалок для мотоблока своими руками» с полным описанием и комментариями от профессионального мастера.

Сборка самодельной картофелесажалки для мотоблока — пошаговая инструкция, видео и фото

Высаживание картофеля всегда было трудоемким и тяжелым процессом. Однако сегодня благодаря развитию техники значительно облегчены сельскохозяйственные работы. Теперь благодаря мотоблокам, мини-тракторам и всевозможному навесному оборудованию появилась возможность улучшить обработку почвы, получать более высокий урожай и снизить себестоимость продукта, при меньших затратах чем ранее. Среди фермеров и владельцев небольших земельных участков большой популярностью пользуются мотоблоки, на которые можно устанавливать различное навесное оборудование, в том числе и картофелесажалку.

Конструкция картофелесажалки для мотоблока

Мотоблочную картофелесажалку можно изготовить самостоятельно, тем более, что для этого не нужен какой-либо особый инструмент, а чертежей приспособления, фото и видео по этой теме в интернете предостаточно. Для изготовления этого вида навесного оборудования понадобятся следующие детали:

рама для крепления всех элементов картофелесажалки;
бункер для посадочного материала;
система шестерней, приводящих в действие механизм посадки клубней;
механизм взрыхления, подготавливающий лунки и закапывающий их после посадки;
механизм настройки;
колеса.

Это необходимый минимум деталей для того, чтобы изготовить самодельный агрегат для посадки картофеля. Многие умельцы постоянно модернизируют это вид навесного оборудования, добавляя емкость для удобрений или пытаясь повысить производительность, устанавливают два посадочных модуля. Однако все это иногда приводит увеличению массы мотоблока, а соответственно росту нагрузки на него и снижению его производительности. По этой причине необходимо выбирать тип конструкции и материалы в полном соответствии с мощностью агрегата.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Самодельная картофелесажалка в принципе представляет собой тележку на колесах, присоединенную к мотоблоку. Это только поначалу конструкция приспособления для посадки картофеля выглядит простой, но в ней имеются некоторые нюансы. Мотоблочная картофелесажалка устанавливается на шасси из швеллера с двумя продольно расположенными лонжеронами соединенными тремя поперечинами. В передней части рамы находится вилка и арка. По бокам шасси установлены стойки заделывающих дисков и опоры механизма подачи посадочного материала.

Колесная база состоит и из двух колес с грунтозацепами. Между колес находится диск из дерева толщиной 60 мм с четырьмя равномерно расположенными полукруглыми пазами, размеры которых должны позволять захватывать даже большие картофелины. Также вместо колеса с пазами для посадки картофеля может использоваться система из шестеренок, цепи и расположенных на ней лотков для клубней.

Как показывает чертеж, имеется еще один важный элемент устройства – это бункер, который располагается над колесами. Для изготовления емкости для картофеля понадобится 3 мм лист металла. Узкую горловину и дно бункера, во избежание повреждения корнеплодов, следует застелить резиной.

Колесо с пазами должно быть прикрыто специальным щитком, который предотвратит самопроизвольное выпадение картофеля до момента его попадания в землю.

Раму самодельной картофелесажалки следует укрепить стальными полосками, которые необходимо разместить от средней поперечины до арки. Также нужно приварить дополнительные уголки и накладки из стали толщиной порядка 4 мм.

В интернете можно найти много чертежей и видеоматериала с самыми различными конструкциями картофелесажалок.

К лонжеронам необходимо прикрепить опору и подножку из 5 мм стали. Подножку по высоте необходимо делать с учетом роста оператора и таким образом чтобы пользование картофелесажалкой не вызывало затруднений.

Сиденье изготавливают из металлического уголка 45х45х4 мм. На каркас крепятся доски, которые выстилаются поролоном и обтягиваются кожзаменителем или крепкой плотной тканью. Можно сделать самое простое, как показано на фото, но в принципе для большего удобства можно использовать старое автомобильное кресло, купленное на авторазборке. Однако в большинстве случаев картофелесажалки делаются без сиденья.

Под рамой закреплена колесная ось и кронштейн для крепления рыхлителей. Для оси используется металлическая толстостенная труба, по обоим краям, которой находятся шипы, вытачиваемые на токарном станке и фиксируемые стальными штифтами.

Специальные колеса для картофелесажалки

Колеса для самодельной картофелесажалки должны иметь специальные грунтозацепы. Желательно взять любые, подходящие по размеру, колеса от сельскохозяйственной техники.

Ступицы, которые удерживают колеса, должны иметь по два подшипника, и защищены от грязи прокладками из войлока. Крепление оси к раме осуществляется посредством двух металлических пластин и четырех болтов или уголков и сварки, как показано на фото.

Для держателя рыхлителей применяется металлическая штанга, по краям которой установлены обоймы держащие стойки лап. Штанга изготавливается из металлического уголка 50х50х5 мм, но лучше всего для прочности использовать квадратную трубу. Обоймы делают из металлических 5 мм пластин.

Для изготовления высевателя картофеля необходимы минимальные затраты. Для этого необходимо взять 100 мм трубу с толщиной стенок не менее 3 мм, в нижней части которой крепится бороздорез.

Диски для закапывания картофеля можно взять от сеялки и устанавливают по два подшипника вместо одного. Подшипники необходимо установить таким образом, чтобы исключить попадание грязи в узел.

На видео показано, как в реальности происходит посадка картофеля мотоблочной картофелесажалкой собранной своими руками.

На картофелесажалке обязательно необходимо установить операторское кресло и подставки под ноги.

Картофелесажалка работает следующим образом:

в бункер закладывается семенной материал, а сверху ложатся дополнительные мешки, чтобы постоянно не прерываться на дозаправку;
оператор садится на свое место и начинает посадку картофеля, передвигаясь со скоростью не более 1 км/ч.

После попадания посадочного материала в почву его необходимо засыпать землей. Именно для этих целей и были придуманы заделочные диски, которые вращаясь, сдвигают верхний слой почвы и засыпают корнеплоды.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Собранный своими руками агрегат для посадки картофеля – это не только существенная экономия средств, но и агрегат, сделанный именно под Вас, а также более надежный чем покупной, поскольку кто будет делать для себя плохо. К тому же это хорошая возможность почувствовать себя настоящим Кулибиным, внося в уже готовые проекты свои собственные изменения.

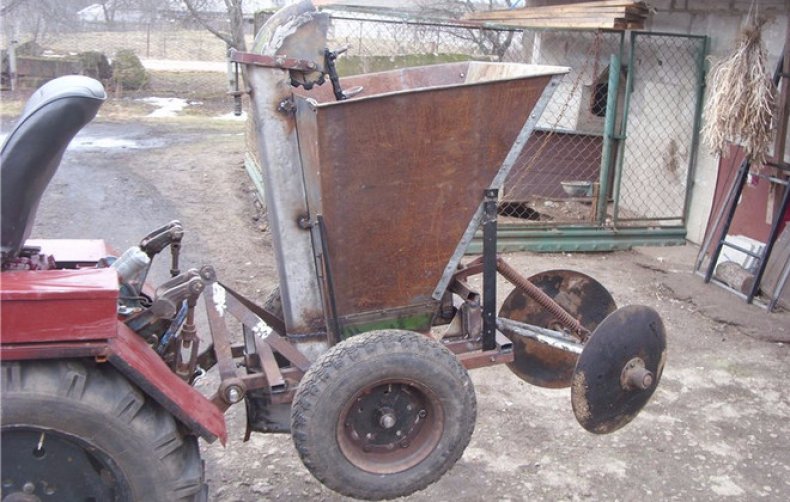

Самодельная картофелесажалка для мотоблока: чертежи, фото, видео

Картофелесажалка для мотоблока: чертежи, размеры, фото, видео изготовления.

Посадка картофеля вручную, процесс утомительный, ведь после вспашки огорода почва быстро теряет влагу и нужно посадить клубни как можно быстрее, если участок под посадку большой, то процесс посадки может затянуться на несколько дней.

С мотоблоком и картофелесажалкой процесс посадки пройдёт значительно быстрее, ведь можно сразу на мотоблок поставить сажалку и направляющие диски для засыпания бороны почвой.

Если мотоблок достаточно мощный, можно сразу перед сажалкой установить соху которая будет делать борозду под посадку картофеля.

В интернете есть достаточно много вариантов картофелесажалок, мы рассмотрим оптимальный проверенный вариант с простой конструкцией.

Конструкция картофелесажалки состоит из бункера для клубней картофеля, который установлен на раму из стального профиля. В свою очередь рама устанавливается на ось с парой металлических колёс с грунтозацепами.

На ось, приварена звёздочка, которая приводит в действие цепь с чашами. По мере движения чаши поднимают из бункера картофелины и по направляющей трубе закидывают их в борозду.

Для изготовления самодельной картофелесажалки понадобится:

Пару осей.
Подшипники.
Цепь от двигателя автомобиля.
Две звёздочки для цепи.
Проволока сечением 6 мм.
Листовой металл толщиной 2 мм.
Профильная стальная труба.
Для бункера любая конусообразная ёмкость.

Сварочный аппарат, электроды.
Болгарка с отрезным кругом.
Электродрель, свёрла.
Прочий слесарный инструмент.

На рисунке показана схема картофелесажалки под мотоблок.

Расчёт шестерён механизма вращения цепи с чашами картофелесажалки.

Для засыпки борозды устанавливаются два поворотных диска с возможностью регулировки углов.

Схема установки сажалки на мотоблок.

Рекомендую посмотреть видео изготовления самодельной картофелесажалки.

Видео: самодельная картофелесажалка в работе.

Картофелесажалка для мотоблока: изготовление своими руками

Многие дачники устраивают на приусадебном хозяйстве огород, где высаживают такую популярную овощную культуру, как картофель.

Даже на небольшом участке посадка этого овоща ручным методом занимает много времени и сил, требует от огородника определённой степени выносливости. К тому же посадка картофеля вручную — трудоёмкий процесс, да и отложить его на некоторое время не получится. Картофель нужно посадить быстро, пока из земли не испарилась необходимая влага.

Но если нужно засадить семенным картофелем огород размером в 40 соток и даже больше, на помощь может прийти трактор с плугом или незаменимый на приусадебном участке мотоблок. Для посадки картофеля с его помощью, нужно дополнительно приобрести такое насадочное устройство, как механизированная сажалка для картофеля.

Картофелесажалка, используемая для посадки картофеля, значительно облегчает процесс и позволяет сделать это довольно быстро. Такое дополнительное устройство для мотоблока было придумано, спроектировано и сконструировано, чтобы максимально упростить посадку картофельных клубней.

Благодаря универсальному строению конструкция подходит к мотоблокам любого типа и состоит из следующих частей:

Бункер или ёмкость для подачи картофельных клубней. Приспособление прикрепляется к раме, сваренной из трубчатого профиля или уголка.
Металлическое основание (рама). К раме прикреплены колёса, имеющие высокий протектор. Он предотвращает скольжение и предупреждает перегрев мотоблока. На оси колёс располагается звёздочка для цепного лифта.
Цепной лифт. С его помощью осуществляется поступление картофеля из бункера для дальнейшей передачи клубней в вертикальную трубу, из которой они попадают в образовавшуюся борозду.
Плужок. Он служит для прорезывания в земле борозды.
Окучник. С его помощью посаженные в землю картофельные клубни накрываются сверху землей.

Посадка картофельных клубней производится в борозду, проделанную заранее с помощью мотоблока. Таким образом, сначала с его помощью нужно вспахать огород, затем сзади на мотоблок нужно прикрепить прицепную картофелесажалку, поместить в её бункер клубни и произвести посадку картофеля.

Одновременно выполнять нарезку борозды и посадку клубней картофелесажалкой невозможно с помощью обычного бытового мотоблока. Такие операции способен выполнять только мощный дизельный мотоблок или мини-трактор.

На рынке представлены картофелесажалки нескольких видов, отличающихся между собой по форме и размеру, функциональным возможностям. Различен и размах цен на такие устройства. Можно приобрести как дорогие многофункциональные модели, так и недорогие бюджетные устройства.

Картофелесажалки небольших размеров используются для посадки семенного картофеля на приусадебном участке или на дачном огороде.

Конструкция устройства оснащена регулятором глубины посадки картофельных клубней и регулятором высоты земляного гребня, образующегося за счёт поднятия грунта.

Малогабаритные картофелесажалки подходят для мотоблоков как отечественных, так и зарубежных производителей.

Вес устройства в среднем составляет около 20−25 кг. Объем бункера составляет до 34 л. С её помощью можно обрабатывать ряды шириной от 60 до 75 см и посадить 6−7 картофелин на метр. Скорость посадки составляет 0,2 га/час.

Такие картофелесажалки имеют вместительный бак объёмом 44 литра. Это довольно большие тяжёлые сажалки, их вес составляет 41 кг, а производительность — 0.2—0.25 га/ч. Такие сажалки агрегатируются со средними и тяжёлыми мотоблоками.

Применяются для обработки больших площадей. Имеют крупногабаритный бункер, картофель в который засыпается с помощью самосвала. Прикрепляется к трактору. Это мощные дорогие агрегаты, используемые в сельском и фермерском хозяйстве.

Картофелесажалки различаются по цене. Крупные и многофункциональные устройства стоят дороже малогабаритных сажалок.

Стоимость разных картофелесажалок зависит от факторов:

Объёма бункера. Мощные крупные сажалки для картофеля имеют бункер большого размера. Ими удобно пользоваться, так как не потребуется часто насыпать клубни в бункер и останавливать для этих целей мотоблок. Для небольшого дачного участка можно приобрести более дешёвые модели устройств с меньшим объёмом бака, вполне достаточным для обработки небольших территорий.
Возможность комплектования с мотоблоками разных видов. Чем больше вариантов сцепления предусмотрено, тем проще подобрать сажалку, и тем дороже будет её стоимость. При ограниченных средствах можно приобрести недорогую картофелесажалку и адаптеры к ней, также позволяющие комплектовать её с любым мотоблоком.

Можно выбрать картофелесажалку и другое необходимое навесное оборудование в специализированном магазине, а можно изготовить такое устройство и в домашних условиях. Необходимо лишь обладать некоторыми навыками выполнения слесарных работ и приобрести необходимые материалы для изготовления посадочного устройства для мотоблока.

Чтобы изготовить картофелесажалку своими руками, потребуется приобрести:

Оси, велосипедная цепь (или цепь от двигателя автомобиля), подшипники для движения колёс, изготовления цепного лифта.
Металлический лист для изготовления бункера.
Квадратный или круглый металлический профиль для монтажа рамки-держателя и других целей.
Сварочный аппарат для прочного соединения элементов картофелесажалки между собой.
Несколько электродов для осуществления сварки.
Болгарка и диски для резки металлического листа на нужные части.
Электродрель и свёрла к ней для проведения сверлильных работ.
Элементы крепления для придания прочности устройству.
Гайки и шурупы для монтажа конструкции.
Проволока (несколько метров) для крепления некоторых элементов устройства.
Наждачная бумага или напильник для шлифовки и очистки деталей.

Перед тем как начать сборку картофелесажалки, нужно внимательно изучить чертёж, продумать размеры будущего устройства и его внешний вид, способ крепления к мотоблоку. Размеры сажалки не должны быть очень большими, чтобы конструкция не вышла слишком громоздкой.

Объёмы бункера для засыпки клубней определяют исходя из расчёта двойной длины грядки. Объёма ёмкости должно хватить, чтобы пройти мотоблоком с заполненным картофелем бункером, две борозды и вернуться к месту повторной загрузки.

Изготовление картофелесажалки происходит в несколько этапов:

Чтобы можно было производить посадку картофеля, одновременно обрабатывая клубни специальными препаратами, защищающими картофель от паразитов, на картофелесажалку крепят дозатор и ёмкость для химикатов. В качестве ёмкости используют пластмассовую бутылку. Для дозатора крепят ещё один привод. Химический препарат распределяется из бутылки при помощи шланга в центр борозды.

После сбора картофелесажалки или покупки заводской модели нужно как следует подготовиться к работе с этим устройством: подобрать клубни одинакового размера, вымыть и очистить их от грязи, определить оптимальную скорость движения мотоблока.

После того как картофель будет посажен, устройство нужно как следует очистить от грязи. Так оно прослужит намного дольше.

Изготовление картофелесажалки для мотоблока своими руками

Посадка картофеля — трудная работа, особенно если для этого используется обычная лопата.

Процесс может занять несколько суток, но его можно упростить и ускорить, если применяется картофелесажалка для мотоблока. Устройство можно купить или изготовить самостоятельно. Аппарат работает при участии человека: он равномерно распределяет корнеплоды по лункам в земле и поможет увеличить урожай.

Посадка овоща посредством картофелесажалки своими руками отличается от обычного способа с применением вил или лопаты.

Это устройство обладает множеством преимуществ:

При его использовании потребуется гораздо меньше физических усилий.
Значительно уменьшится время, необходимое для посадки.
Клубни в лунках будут распределяться равномерно.
Одинаковой будет глубина посадки.
Благодаря двум предыдущим преимуществам значительно возрастает производительность.

Впервые увидев перед собой аппарат для посадки картофеля, владелец участка может подумать, что такое устройство дорого стоит и что работать на нем будет очень трудно.

Однако на самом деле цена даже готового приспособления не слишком велика, а если его изготовить самостоятельно из подручных материалов, получится, что оно и вовсе обошлось бесплатно.

В управлении картофелесажалкой также нет ничего сложного: аппарат очень прост в эксплуатации.

Для изготовления мотоблочной картофелесажалки не потребуется какой-либо редкий и дорогостоящий инструмент.

Простейший вариант этого устройства состоит из шести основных элементов:

колес;
механизма настройки;
механизма взрыхления;
системы шестерней;
бункера для корнеплодов;
рамы.

Аппарат можно улучшать, добавляя в его конструкцию новые детали, например, емкость для удобрений или пару посадочных модулей. Однако при увеличении количества деталей мотоблок становится тяжелее, и поэтому усложняется управление им во время работы.

Для самостоятельного изготовления картофелесажалки для мотоблока обычно применяется бак от старой стиральной машинки. Он выступает в роли бункера для картофеля. Также мастерами-самоучками используются металлический уголок, проволока из стали, цепь, шестерня, арматура, пара колес от старых транспортных средств, швеллер.

Из инструментов понадобятся самые простые приспособления:

молоток;
дрель;
гаечные ключи;
сварочный аппарат;
отвертка;
кусачки;
болгарка.

Это необходимый минимум для изготовления самодельного агрегата. По сути изготовленная самостоятельно картофелесажалка — это тележка, присоединенная к мотоблоку.

Но только на первый взгляд конструкция кажется незамысловатой: если присмотреться, в ней можно обнаружить множество особенностей.

Картофелесажалка должна размещаться на шасси из швеллера с парой лонжеронов, соединяющихся друг с другом тремя поперечинами. Колесная база — это всего два колеса, снабженных грунтозацепами.

Между колесами располагается деревянный диск толщиной 6 см. У него есть две пары пазов, диаметр которых должен быть настолько большим, чтобы можно было захватывать любые по размеру корнеплоды. Впрочем, вместо деревянного диска с пазами можно использовать шестерни, цепи и лотки для картофелин.

Одним из самых важных и выделяющимся на фоне других элементов мотоблока с картофелесажалкой является бункер, в который загружаются корнеплоды перед началом работы. Эта большая емкость для картофеля располагается над колесами. Изготовить ее можно из металлических листов толщиной в несколько миллиметров, но чаще всего не желающие раскошеливаться на покупку полностью готового аппарата владельцы загородных территорий используют бачок от старой стиральной машинки советского образца.

Если же по той или иной причине был выбран более сложный метод изготовления бункера для корнеплодов, нужно иметь в виду: стенки металлической емкости должны быть наклонными, ведь в этом случае картофелины будут одна за другой скатываться вниз.

Независимо от того, из чего был выполнен бункер, его внутренние поверхности рекомендуется покрывать слоем резины. Это поможет избежать повреждений клубней.

Диск с пазами или заменяющая его система шестерней сверху прикрывается специальным щитком. Он нужен для предотвращения случайного выпадения картофелин до их попадания в почву. Рама картофелесажалки должна быть укреплена полосками из стали. Они должны располагаться от проходящей по центру поперечины до арки. Кроме того, необходимо прикрепить металлические уголки и стальные накладки толщиной около 4 мм.

К лонжеронам нужно присоединить опору и подножку, выполненную из стального листа толщиной 5 мм. При определении высоты расположения подножки нужно учитывать рост человека, который будет управлять аппаратом во время посадки овоща. В общем, использование картофелесажалки не должно вызывать никаких трудностей.

Сиденье для управляющего можно выполнить из металлического уголка, тонких досок, поролона и плотной ткани. Уголок следует использовать в качестве каркаса. Сверху к нему присоединяются несколько досок. Для повышения комфортности доски сверху выстилаются поролоном и обтягиваются плотной тканью. Можно также использовать кресло от автомобиля или оставить аппарат без сиденья.

К числу основных элементов картофелесажалки относятся колеса. Изготовить их с нуля довольно трудно, поэтому лучше взять готовые колеса от старой сельскохозяйственной техники. Главное не забывать о том, что они должны быть снабжены грунтозацепами. Каждая из удерживающих колеса ступиц должна иметь пару подшипников. Чтобы защитить их от грязи, следует использовать войлочные прокладки.

Ось к раме прикрепляется с помощью уголков и сварки. Картофелесажалка, изготовленная из металла, имеет большой вес, и поэтому при прикреплении ее к мотоблоку необходимо установить противовес.

Изготовленный собственными руками аппарат для посадки картофеля — это не только значительная экономия денег, но и очень удобное приспособление. Любой человек при его создании будет учитывать именно свои предпочтения. К тому же при эксплуатации самодельную картофелесажалку можно время от времени совершенствовать, снабжая новыми полезными элементами.

Одним из любимых корнеплодов для большинства населения является картофель. Поэтому почти каждый владелец приусадебного участка сажает, а потом выкапывает картофель. Одни люди сажают больше картофеля, а другие меньше — в зависимости от размера участка земли. Важную роль в количестве сажаемых корнеплодов играет и способ посадки, так как этот процесс требует немалых усилий. Чтобы облегчить ручной труд существует много технических устройств и приспособлений.

Для упрощения работы с картофелем изготавливают картофелечистки своими руками и картофелесажалки. К примеру, с помощью мотоблока или мини-трактора с картофелесажалкой можно вырастить намного больше картофеля, чем обычно. Для мотоблока существует множество вариантов приспособлений. Некоторые из них будут рассматриваться в этой статье.

Перед тем как будет изготавливаться самодельная картофелесажалка, необходимо ознакомиться с основными параметрами посадки корнеплода. Агрегат должен обязательно выполнять два важных параметра:

Картошка должна высаживаться на одинаковом расстоянии друг от друга. Лучше всего подойдет приспособление с регулируемым интервалом.
Глубина высадки клубней должна быть одинаковой. В таком случае ожидается одинаковый период всхода растения.

Такие требования должны выполняться при создании приспособления любой конструкции. Но также не стоит забывать, что прибор лишь облегчает посадку картофеля, и участие человека все равно необходимо.

Вариантов конструкций может быть несколько. Для картофеля сажалка может быть однорядной, двухрядной, трехрядной и четырехрядной. Параметры во многом зависят от типа используемой рамы при сборке каркаса. На каркас устанавливается емкость для корнеплодов.

Самодельная картофелесажалка должна собираться на основе подготовленного чертежа и схемы. Их можно разработать самостоятельно в зависимости от наличия материала или взять готовые чертежи и схемы и доработать под свои потребности. Перед началом работы желательно проверить все размеры и данные.

Кроме механизированных приспособлений к мотоблокам, существуют также и ручные варианты, благодаря которым облегчается посадка клубней корнеплода, однако, требуют определенных физических усилий. Такие приспособления отличаются простотой изготовления и имеют множество вариантов:

Самым простым является пробойник по типу конуса. Прибор углубляется в землю на определенную глубину, но для этого прикладывается физическое усилие. В процессе создается отверстие, в которое опускается корнеплод картофеля. Потом пробойник извлекается и ямка закрывается.
Следующий вариант изготавливается из металлической трубы и немного усовершенствован. Один край трубы срезан под острым углом. На вершине устанавливают емкость для клубней, а в трубе устанавливается клапан. Клубни картофеля подаются сверху и через отверстие высыпаются. Картофель попадает в почву, а после извлечения приспособления засыпается землей.
Третий тип устройства имеет народное название «птичий клюв», так как изготавливается в виде клюва и вгоняется в землю сомкнутым положением. При раскрытии «клюва» укладывается картофель и при этом остается в почве.

К данной группе относятся устройства для ускорения процесса посадки клубней картофеля. Часто такие приспособления изготавливают из тележки с колесом. Такой вариант хорошо подходит для участков с мягкой почвой, которая подготавливается заранее.

Колесо садовой тележки заменяется роторной фрезой, в которой может быть сразу несколько ячеек. В саму тележку засыпается корнеплод, откуда и попадает в ячейки фрезы. По ходу движения фреза вращается и оставляет клубни в почве. Такой процесс тоже трудоемкий и для его облегчения приваривается ручка спереди тележки, что дает возможность работать вдвоем.

Агрегат, подходящий для работы с помощью техники, можно собрать самостоятельно. К примеру, картофелесажалка для мотоблока. В этом случае устройство будет с более сложной конструкцией, так как отдельные части будут вращаться благодаря работе мотора мотоблока.

На раму агрегата с помощью сварочного аппарата крепится ось, на которой установлена шестерня. Над ней закрепляется вторая шестерня, соединенная с первой цепной передачей. При этом обе шестерни будут вращаться за счет движения техники и колес на оси. На цепь крепятся чашки, переносящие клубни картофеля в землю. Исходя из этого можно без труда собрать прибор своими руками. Выбрав чертеж и материалы можно приступать к изготовлению.

Устройства отличаются по технологическому процессу:

Посадка непророщенного картофеля. Корнеплоды имеют пророщенный росток, который может прорости уже через несколько недель.
Для посадки непророщенных клубней.
Смешанный тип.

По типу присоединения:

Прицепное устройство.
Полунавесное.
Навесное.

Для самостоятельного изготовления агрегата, который будет работать вместе с трактором или мотоблоком, понадобятся такие материалы:

Квадратная труба или уголок (подойдет швеллер).
Емкость (можно использовать емкость стиральной машины или изготовить из металла либо крепкой фанеры). В случае изготовления из фанеры, вырезаются все стенки для будущего бункера и крепятся между собой посредством стальных угольников. Для нормальной защиты от влаги, материал нужно обработать олифой.
Две шестерни (звездочки).
Цепь.
Колеса.

При работе по изготовлению понадобятся также и инструменты:

Болгарка и отрезные круги.
Сварочный аппарат и электроды.

Для сборки также понадобится молоток и другие инструменты, которые имеются у каждого хозяина. Этапы работы при сборке

Для начала подготавливают раму, которая может изготавливаться из трубы или швеллера. Дальше подготавливают колеса. Если почва будет достаточно рыхлой, то колеса пробуксовывать не будут. При отсутствии колес их можно изготовить из металлической полосы. Дальнейшая конструкция колес может быть разнообразной в зависимости от используемых материалов. Для окучника лучше использовать диски от старой техники.

Для того чтобы собрать приспособление, необходимо выполнить следующее:

Колеса могут быть изготовлены из старого газового баллона. 150 мм в диаметре для самодельной конструкции будет достаточно. Спицы колес делаются из подручных материалов, это могут быть как прутки, так и пластины листовой стали. На поверхность колес по окружности привариваются куски уголков для уменьшения уплотнения почвы колесами. В качестве колес также могут использоваться диски от старых колес подходящего диаметра.

Сама конструкция сиденья может быть изготовлена из сваренных отрезков уголка, а сиденье сбивается из деревянных досок. Для удобства его можно оснастить поролоном и обтянуть тканью.

Картофелесажалка для мини-трактора своими руками и чертежи можно сделать по таким же схемам, а размеры можно пересмотреть и изменить под свои параметры. Определенного значения нет, что это будет, мотоблок или мини-трактор, главное, чтобы тягу выполняла техника, а не человек.

Общий процесс посадки выглядит примерно таким образом:

В резервуаре должна быть засыпана картошка. Если площадь большая, то сверху ложатся мешки с клубнями корнеплода, что позволяет сэкономить время после высадки картофеля из бункера.
Один человек управляет техникой, а второй садится на сиденье приспособления.
Движение техники лучше всего осуществлять со скоростью около 1 км/час.
Человек, сидящий на картофелесажалке, следит за посадкой клубней.
Корнеплоды попадают в землю и засыпаются землей при помощи дисков.

Важно правильно настроить окучиватель. Ведь при правильной настройке, он не будет приминать почву и не будет глубоко утапливать картофельные клубни. Бугор рядка должен быть ровным, мягким и рыхлым, а уплотнение производится после атмосферных осадков естественным образом.

Самодельная картофелесажалка может иметь значительный вес, поэтому перед присоединением к мотоблоку необходимо установить противовес на мотоблок. При этом агрегат не будет переворачиваться в противоположную сторону от приспособления.

Глубина снятия слоя земли может регулироваться при помощи регулировки дисков. Для этого:

Регулируется стремянка, которая прижимает опору к стойке, путем ослабления.
Изменяется угол расположения дисков путем поворота их в нужном направлении.

Окучник лучше всего устанавливать на пружинах, для равномерного окучивания на неровной поверхности почвы.

По завершении высадки корнеплода можно разрыхлить землю, которая притопталась от колес мотоблока. При этом можно использовать культиватор или сами лопасти, предварительно установленные на приспособление. Степень погружения лопастей желательно разрабатывать регулируемыми.

При создании самодельной картофелесажалки можно соорудить дозатор удобрения, благодаря которому будет осуществлена одновременная работа посадки картофеля и подачи удобрения в почву. Явление достаточно распространенное, так как при ручной высадке корнеплодов часто применяют смесь куриного помета и золы, а также навоз и фосфорные удобрения.

Последний и завершающий этап создания картофелесажалки проводится по желанию владельца. Этот этап предусматривает зачистку швов и покраску самого агрегата. Перед покраской нужно очистить грязь и ржавчину с металла. Нужно помнить, что окрашенный метал будет служить дольше, при этом еще и эстетично выглядеть.

Самоделка картофелесажалки и составленные подробные размеры могут стать отличным способом экономии своих средств, которые остаются не потраченными на покупные варианты. А также снижается прилагаемый физический труд.

Самостоятельная сборка агрегата является сложным процессом. В связи с чем нужно определиться заранее, браться за работу самому или звать специалистов и браться ли вообще. Безусловно, сбережения экономятся, но требуются определенные технические знания.

Автор статьи: Борис Купинов

Здравствуйте. Меня зовут Борис. Я уже более 7 лет работаю прорабом в строительной компании. Я считаю, что в настоящее время являюсь профессионалом в своей области и хочу помочь всем посетителям сайта решать разнообразные вопросы. Все материалы для сайта собраны и тщательно переработаны с целью донести как можно доступнее всю нужную информацию. Перед применением описанного на сайте желательна консультация с профессионалами.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.1 проголосовавших: 40

на фото чертежи и схемы, размеры, видео

Как известно, научно-технический прогресс охватил самые разные сферы деятельности человека. Даже обработка земли сегодня происходит с минимальным задействованием ручного труда. Такой подход дает возможность снизить себестоимость продукции, увеличить производительность, физически облегчить работу земледельца. Но как быть на небольших участках, где применение эффективной техники ставится под сомнение не только предварительными расчетами, но и габаритным несоответствием размеров трактора, например, и земельного участка?

Делаем картофелесажалку

В этом случае эффективными инструментами могут стать минитрактора и мотоблоки. Вот о последних и пойдет речь дальше. Мы рассмотрим применение этого устройства в ключе высадки картофеля. Мотоблоки: картофелесажалка своими руками – чертежи и схемы на фото.

Какие приспособления нужны

Чтобы высадить клубни картофеля, понятно, что одного единственного мотоблока будет недостаточно, потребуется дополнительные устройства, в частности картофелесажалка. Это оборудование позволит провести процедуру качественно и быстро, без применения тяжелого физического труда.

Чертеж

Эффективность такого подхода состоит еще и в том, что картофелесажалка вполне может быть самодельной. То есть изготовить приспособление может каждый своими руками: необязательно покупать готовое изделие. Это позволяет оптимально подобрать размеры картофелесажалки для мотоблока, которые будут соответствовать потребностям.

Поэтому приведем схему и чертеж такого устройства, чтобы понимать, какой можно получить в итоге агрегат, если его делать своими руками.

Подробнее об устройстве

Картофелесажалка для мотоблока представляет собой фактически тележку с одним колесом. Только на первый взгляд кажется, что конструкция простая: имеет свои особенности. Картофелесажалка для мотоблока своими руками базируется на раме с необходимыми узлами. Рама из швеллера имеет два лонжерона, размещенные продольно. Они связаны тремя поперечными элементами, в их передней части имеет арка и вилка. Чтобы фиксировать устройство на мотоблоке, предусмотрено также два пальца, соединенных при помощи сварки с этими элементами.

По сторонам рамы имеются опоры семяпроводов и стойки с присоединенными к ним заделывающими дисками. Сзади конструкции есть настил в виде трех досок.

Колесо делается из 2-х дисков. На них крепятся зубья, чтобы обеспечить должное сцепление с почвой. Между этими дисками устанавливается деревянный диск толщиной около 6 см. Для размещения картофеля следует изготовить по краю диска полукруглых четыре паза. Их размер должен позволять захватывать даже крупные клубни.

На чертеже картофелесажалки для мотоблока виден еще один элемент – бункер. Его необходимо размещать над колесом. Для его изготовления потребуется лист металла толщиной около 3 мм. Нужно не забывать о качестве посадки: чтобы клубни не повредились, следует на дно уложить мягкий материал, например, подкладку из резины.

Спереди колеса имеется щиток, который необходим для предотвращения самовольного выпадения клубней, до момента пока не произошло совмещение поверхности диска с покрытием почвы.

Раму придется укреплять, для чего используются стальные вставки в виде полосок. Их располагают от поперечины (средней) до арки. Дополнительно устанавливаются накладки и косынки с толщиной стали 4 мм.

Сиденье и ось

К лонжеронам присоединяется подножка и опора (5 мм сталь). Первая должна быть такой высоты, чтобы оператору было удобно пользоваться оборудованием, учитывая рост.

Для сиденья нужно сделать каркас, используя уголки 45х45х4 мм. В него нужно уложить доски, поверх которых – поролон. Остается только затянуть конструкцию или прочной тканью, или кожзамом. Вообще, если есть такая возможность, можно использовать готовое автомобильное кресло. Тогда манипуляций потребуется меньше: лишь закрепление сиденья на раме.

Раскосы, которые находятся наклонно, нужно подсоединить к стальному кронштейну, для чего используется сварка. А болтовым соединением фиксируем бункер для клубней.

Внизу рамы размещается колесная ось и кронштейн, необходимый для расположения рыхлителей.

Ось – труба из металла малой толщины, на концах которой должны быть шипы, изготавливаемые на токарном оборудовании. Для их фиксации применяются штифты из стали.

Колесо

Колесо для картофелесажалки изготавливается непросто. Его специальная конструкция позволяет не уплотнять грунт. В качестве колеса может использоваться любое, предназначенное для машин, применяемых аграриями. Важно только, чтобы совпадал размер.

Ступицы, имеющие по два подшипника (их нужно закрывать от грязи войлочными прокладками), удерживают колеса. Крепление оси на раме выполняется при помощи двух пластин и четырех болтов.

Держатель

Применяется штанга с концами-обоймами для удерживания стоек лап мотоблока. Штанга делается из двух частей уголка 50х50х5 мм. Обоймы делают из металла. Рекомендуемая толщина — 5 мм. Их размер должен быть достаточным для получения зазора между самой обоймой и культиватором 3 мм.

Высеватель и бороздорез

Высеватель делают из трубы Æ 10 см и толщиной стенки до 3 мм. Внизу нужно приварить бороздорез. Глубина его погружения в почву регулируется путем перемещения семяпровода.

Чтобы заделывать борозды, применяются диски, которые можно взять от сеялки. Только нужно добавить еще один подшипник. Сделать это нужно так, чтобы в узел не попадала грязь.

Схемы, чертежи на фото – обязательные спутники процесса

Для создания самодельной картофелесажалки важно пользоваться приведенными фото. Благодаря чертежам и схемам можно сделать устройство более точно, а значит, его эффективность будет гораздо выше. К тому же не будет потрачено драгоценное время на переделку.

Как сделать картофелесажалку для мотоблока своими руками

Заниматься посадкой картофеля в поле или огороде достаточно трудно, поэтому можно приспособить для этих целей мотоблок, а к нему своими руками соорудить конструкцию картофелесажалки.

Собирать такое оборудование для посадки клубней не сложно. Оно может быть автоматическим или работать с участием человека.

Специальная картофелесажалка для мотоблока, сделанная своими руками, облегчает процесс посадки. К тому же этот агрегат может равномерно распределять клубни картофеля в земле, а это значит, улучшится качество и количество урожая.

Картофелесажалка – это незаменимое оборудование, которое можно собрать своими руками.

Картофелесажалка автоматическая

Вначале для автоматической картофелесажалки собирается рама из швеллеров 8-ого размера. На нее крепится специальный фанерный бункер на 15-20 кг картофеля, в котором вертикально укрепляется лифт, имеющий специальные чаши размером 5-8 см.

Чтобы эта конструкция работала, ее подсоединяют к ведущему колесу при помощи цепной передачи.

Под лифтом укрепляется трубка-севник, которую прижимает загребатель.

А вы знаете, что можно сделать бетононасос своими руками, который пригодится в строительстве дома?

Вы можете прочесть здесь все о выборе универсального мини-трактора для дачи.

Звездочка, закрепленная на этой конструкции, имеет в диаметре 8 см, а звездочка на мотоблоке имеет диаметр 16 см.

За счет них работает цепная передача, которая может быть сделана на основе велосипедной цепи. При этом расстояние между картофелинами при посадке составляет 35 см.

Картофелесажалка под мотоблок и мини-трактор

Другая картофелесажалка немного сложнее по своим параметрам, но достаточно интересна в плане технической конструкции. Основная задача этого оборудования – посадить клубни через одинаковое расстояние на определенную глубину и ровно закрыть их землей.

Это дополнительное навесное оборудование незаменимо при посадке клубней картофеля при помощи мотоблока.

Оно может быть однорядным, двухрядным или многорядным, в зависимости от конструкции, применяемой при сборке каркаса картофелесажалки.

При помощи разработанных конструкций возможно регулирование посадки клубней. Часто такое навесное оборудование усиливается дополнительными креплениями.

Лучше всего картофелесажалки, сделанные своими руками, использовать на предварительно обработанной почве.

Такие усовершенствованные конструкции позволяют быстро и качественно посадить картофель различного размера, при этом расстояние между клубнями будет одинаковым.

Глубина посадки также регулируется автоматически.

Это оборудование может использоваться как на небольших приусадебных участках, так и на фермерских полях. Его работа очень эффективна и способна помочь при высадке не только картофеля, но и, при некотором переоборудовании, других овощей.

Как сконструировать картофелесажалку для мотоблока

Перед тем, как изготовить картофелесажалку для мотоблока своими руками, необходимо рассчитать все размеры, составив чертеж.

Основой любого агрегата является рама, на которой закрепляются все узлы. Сваривают ее из кусков швеллера в виде двух продольных лонжеронов и трех поперечных полос из стали.

Впереди лонжеронов приваривается арка, имеющая вилку крепления с центральной тягой, так же привариваются два крепежных пальца нижней тяги.

После этого по бокам рамы укрепляются пластинчатые опоры семяпроводов и стойки заделывающих дисков.

Далее рама усиливается двумя полосами стали, установленными наклонно враскос, которые располагаются от средней поперечной полосы к арке.

Последняя укрепляется двумя накладками в виде трапеции и косынками 4-х миллиметрового листа из стали, имеющими вид прямоугольного треугольника.

К кронштейну в виде пластины прикреплен бункер для картофеля, который завинчивается при помощи двух болтов. Сам он закреплен на двух установленных враскос стальных полосах.

Как собрать бункер

Чтобы сделать бункер для картофеля, нужно взять фанеру толщиной 1,2 см, вырезать по размеру детали, проолифить, затем скрепить при помощи стальных уголков.

После этого нужно покрыть уже готовый бункер водостойкой краской и установить внутрь резиновую прокладку, чтобы картофель для посадки не был поврежден.

Далее на раму будущей конструкции при помощи болтов крепится держатель рыхлителей и колесная ось, которая имеет определенную сборную конструкцию.

За основу оси берется стальная или чугунная труба, имеющая толстые стенки.

В концы трубы вставляются шипы или цапфы, которые должны быть выточены на токарном станке.

Затем в трубе просверливаются специальные отверстия, через которые после сборки вставляются штифты, удерживающие шипы.

Когда проведена полная сборка, штифты обязательно должны быть заварены. Колесная ось крепится двумя стальными прижимами при помощи четырех М 16 болтов.

Колеса, держатели рыхлителей и сеятели

Для того чтобы изготовить колеса картофелесажалки, понадобится несколько стальных листов. С ними придется немного повозиться, но это оправдает себя при посадке, так как они изготавливаются в виде широких цилиндров, не способных сильно уплотнять почву.

На колеса привариваются ступицы, на которые насаживаются по два подшипника. Затем подшипники насаживаются на шипы, а чтобы они не подвергались загрязнению, используются войлочные прокладки и специальные крышки.

При желании можно не возиться с самодельным изготовлением колес для картофелесажалки, а использовать резину от сельскохозяйственных агрегатов и машин.

Чтобы сделать держатель рыхлителей, сваривают штангу в виде квадрата из 2-х уголков размером 500х500х50 мм.

Можно сделать и обычный сварной квадрат, но он будет подвержен скручиванию во время работы.

На концы штанги привариваются обоймы из кусков листа стали 0,6 см, внутри которых установлены стойки культиваторных лап. Причем размер обойм, при их изготовлении, должен быть подобран так, чтобы зазор между обоймой и вставленной стойкой культиваторной лапы не превышал 1 миллиметра.

Для того чтобы собрать сеятели для картофелесажалки, потребуется стальная или чугунная труба диаметром 10 см, с толщиной стенки не менее 0,3 см. Такая толщина стенки берется потому, что она не должна сгибаться под напором земли.

К трубе снизу приваривается бороздорез, который изготавливается из листа стали с толщиной 0,6 см.

Чтобы регулировать, на какую глубину должен бороздорез входить в землю, достаточно ослабить стремянки и при помощи вертикальных перемещений семяпровода вдоль рамных опор отрегулировать его положение.

После того, как глубина бороздорезов отрегулирована, крепление стремянок обязательно должно быть накрепко затянуто, так как в противном случае семяпроводы, из-за значительных нагрузок почвы на бороздорезы, могут при работе развернуться.

Небольшая переделка потребуется для заделывающих дисков, которые сняты с сеялки СО-4,2, потому что на них присутствует всего один 203 подшипник. На каждом диске необходимо проточить ступицу до определенного размера.

После этого она запрессовывается в корпус, который после расточки уже имеет размер двух 160503 подшипников.

У новых подшипников одна сторона закрыта, а с другой стороны тот же посадочный размер, что и у снятых подшипников. В результате получается соединение, в которое не могут попасть ни пыль, ни грязь.

Некоторые особенности картофелесажалки

Так как картофелесажалка сама по себе имеет достаточно большой вес, то при установке ее на мотоблок обязательно нужно устанавливать впереди противовес, который не даст возможности агрегату задирать нос и обеспечит хорошую устойчивость.

На картофелесажалке обязательно должно быть установлено сидение и подставки под ноги.

Рама для сидения делается из двух сварных уголков, а само сидение – из досок, а затем обтягивается поролоном и кожзаменителем.

Подседельник крепится к лонжеронам уголками, и еще устанавливается подножка.

Работает это оборудование так: в бункер засыпаются картофелины, сверху укладывается еще несколько мешков, чтобы не бегать за картошкой с одного конца поля на другой.

Затем сеяльщик садится на свое место на картофелесажалке, а шофер – за мотоблок, и начинается движение со скоростью не выше 1 км в час.

Сеяльщик одновременно отправляет по клубню в семяпроводы с обеих сторон, и так производится посадка.

Когда картофелины попадают в землю, их обязательно нужно присыпать землей. Вот для этого и были сконструированы заделывающие диски, которые при вращении сдвигают верхний пласт земли и заваливают картофель.

Диски сконструированы так, что имеют определенный угол к борозде и при движении картофелесажалки вращаются, поэтому происходит засыпка картофеля землёй.

Устройство заделывающих дисков позволяет менять глубину подреза пласта одним из трех вариантов:

Достаточно ослабить стремянки, при помощи которых опоры прижаты к стойкам.
Можно изменить угол, под которым диски будут входить в почву: для этого достаточно повернуть стойки вокруг оси.
Отрегулировать перемещение дисков в нужную сторону по осям вращения. Для этого предусматривается по четыре штифта на ось втулки, передвижением которых можно изменить захватную ширину дисков.

При помощи этих трех вариантов можно отрегулировать движение картофелесажалки так, что действия заделывающих дисков будут практически идеальны. Это подбирается по типу земли, на которой производится посадка.

После того как картофель посажен на одинаковом расстоянии и заглублен при помощи заделывающих дисков, остается еще одна работа, которую обязательно нужно провести.

На поле остаются следы от картофелесажалки и мотоблока, которые нужно убрать. Это делается при помощи разрыхлителей – культиваторных лап на стойках.

Здесь также можно отрегулировать глубину их посадки в землю при помощи передвижения в стойках вертикально. Их фиксацию делают при помощи сквозных пальцев в обоймах.

Вашему вниманию представлено видео, в котором показано, как работает картофелесажалка для мотоблока, сделанная своими руками:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Картофелесажалка для мотоблока своими руками по чертежам с размерами: самодельные сажалки картофельные для картофеля

Весной многие огородники мечтают о том, что у них по мановению волшебной палочки высадятся все необходимые овощи. Само это без участия человека не случится, но можно заменить ручной труд удобными приспособлениями. Обеспечить равномерные промежутки между несколькими рядами картошки поможет специальная сажалка, присоединенная к мотоблоку, она же их укроет землей.

Как сделать картофелесажалку?

Рассматривая вариант изготовления такого устройства самостоятельно нужно вначале продумать все узлы, входящие в ее конструкцию, для этого необходимо выполнить чертеж, указав на нем все основные и вспомогательные размеры.

Основой рассматриваемого устройства выступает рама, на которую будет производиться крепеж всех узлов. Внешне картофелесажалка будет выглядеть как тележка на колесах.

Рама

Она представляет собой сварную конструкцию, выполненную из двух длинных лонжеронов, для которых могут использоваться несколько кусков швеллера. Между ними привариваются три стальные перемычки. На одном конце лонжеронов приваривается арка – будет передняя часть приспособления. На арке располагается вилка с центральной тягой. К раме приваривается два крепежных пальца, они необходимы для нижней тяги.

Рама самодельной картофелесажалки для мотоблока

С двух внешних сторон рамы приварены стойки для устройства подачи посевного материала, они выполнены из пластин. Рядом с ними имеются опоры для заделывающих дисков. Для усиления рамы, и придания ей жесткости к ней привариваются накрест две планки, они располагаются ближе к арке, которая также усиливается накладками, выполненными из стали толщиной 4 мм. Из листа, указанной толщины вырезаются прямоугольные треугольники.

Возможно вам также будет интересно узнать о том, можно ли сажать помидоры после картофеля.

Бункер

На расположенных «внахлест» пластинах, укрепляющих раму, установлен бункер, он крепиться к ним болтами.

Бункер можно выполнить из листа фанеры, только он должен быть в толщину не менее 1,2 см. На листе следует разметить отдельные детали, вырезать их ножовкой или электролобзиком, а затем закрепить между собой прибегнув к стальным уголкам.

Бункер

Детали бункера вначале смазывают олифой, а на готовую емкость для картошки наносится водостойкая краска, после ее высыхания внутрь бункера укладывают резиновую прокладку, которая убережет посадочный материал от повреждений.

Для тех кто хочет больше узнать о том, можно ли сажать лук после картофеля, стоит перейти по ссылке.

Рыхлитель и колеса и их ось

На раму при помощи болтов устанавливаются держатели для рыхлителей. Они выполнены сварными в виде штанги, имеющей квадратную форму. Для их изготовления применяются уголки с размерами 500×500×50 мм. Если сэкономить и для этих целей использовать квадрат, то в процессе работы есть вероятность деформировать его.

К полученной из уголков штанге крепятся обоймы, в которые затем монтируются стойки посадочного устройства. Соединения этих деталей должно происходить с соблюдением высокой точности, допустимый зазор между ними не может быть больше 1 мм.

Рыхлитель самодельный

Колеса картофелесажалки крепятся на ось, для нее выбирается чугунная или стальная труба, с толстыми стенками. В два конца труб вставляются цапфы, их нельзя выточить вручную, обязательно потребуется токарный станок. В выбранной для оси трубе просверливаются отверстия, в которые вставляются штифты для удержания шипов. После выполнения полной сборки они завариваются. Ось крепится к раме болтами и двумя стальными прижимами. Также будет интересно узнать о том, какие овощи можно сажать после картофеля.

Не стоит покупать новые колеса, вполне можно воспользоваться шасси, снятых из небольшой сельскохозяйственной техники. Можно также изготовить их самостоятельно, для этих целей нужно подготовить стальные листы. Они должны быть не очень толстыми, чтобы из них согнуть цилиндры, такие колеса не будут сильно уплотнять землю вокруг посадочных ямок.

Ступицы от колес имеют два шарикоподшипника, которые надеты на шипы осей, такое положение убережет их внутренности от грязи и пыли, чтобы предотвратить попадание в них корней и листвы растений целесообразно изготовить для них манжеты или сальники.

Сеялки

Для их изготовления понадобиться чугунная или стальная труба с толщиной стенки не менее 0,3 см, а в диаметре 10 см. От толщины ее стенки будет зависеть надежность работы картофелесажалки, ведь если взять ее меньшей толщины и большего диаметра, то она под напором земли может прогнуться.

Сеялка

В нижней части трубы приваривается бороздорез. Он изготавливается из стального листа толщиной не менее 0,6 см. Для регулировки заглубления сошника, проделывающего борозды необходимо ослабить стремянки и регулируя их вертикальное перемещение вдоль опор рамы, выставить его на нужную глубину.

После такой регулировки нужно проверить и затянуть потуже крепление стремянок, иначе семяпроводы могут вовремя работы устройства самопроизвольно развернуться под воздействием нагрузок.

Если в хозяйстве раньше применялась сеялка СО-4,2, то от нее можно взять диски для выполнения борозд, только их требуется слегка изменить. В стандартной комплектации таких дисков предусмотрен один подшипник, чтобы установить на его место два аналога требуется расточить ступицу до нужных размеров. У подшипников, предназначенных для картофелесажалки, одна сторона закрыта, а вторая имеет диаметр равный ранее встроенному. При таком соединении внутренняя часть подшипников защищена от мусора и пыли.

А вот как применяется зола как удобрение для картофеля, и как осуществляется процедура, указано здесь.

На видео – самодельная картофелесажалка для мотоблока своими руками:

Как использовать?

Бункер устройства заполняется посадочным материалом. Затем включается мотоблок, на котором выставлена скорость 1 км/ч, она должна быть равномерной по всей посадочной полосе.

А вот как выглядит картофелекопалка для мотоблока Нева, можно посмотреть на фото.
Какие сидераты, лучше всего применять для картофеля в весенний период, поможет понять данная информация.
Также будет интересно узнать о том, как выглядят окучники для картофеля к трактору, и какие они бывают: //gidfermer.com/texnika/mashino-traktornye-agregaty/okuchnik/dlya-kartofelya-k-traktoru.html

А вот как выглядит гербицид лазурит на картофеле, и как его использовать, поможет понять данная статья.

Владелец сеялки отправляется поочередно в каждый семяпровод по одной картошке, это осуществляется при непрерывном движении устройства. Присыпание посадочного материала землей осуществляется заделочными дисками, которые специально для этого расположены под углом к борозде. При вращении они прикапывают картошку грунтом.

При неправильной присыпке посадочного материала диски нужно отрегулировать, углубив их, проворачивая их стойки вокруг оси. Можно также воспользоваться четырьмя штифтами, которые помогут изменить положение дисков на плоскости.

Возможно вам также будет интересно узнать о том, как посадить картофель чтобы был хороший урожай.

На видео – как используется самодельная картофелесажалка для мотоблока:

Чтобы после посева устранить уплотнение земли, производимое колесами устройства, следует установить на него специальные культивационные лапы. Они сразу же рыхлят землю и полностью устраняют следы. Глубину их рыхления можно контролировать.

Посадка картошки – довольно трудоемкий процесс, и одному с ним не справиться, обычно, для него подключаются все домочадцы. Картофелесажалка может существенно облегчить эту участь, если ее правильно изготовить, учитывая все нюансы такого устройства.

Сажалка для мотоблока своими руками чертежи

Сергей Кучин | Автор топика: Мотоблоки

Доброе время суток всем.как посадить картофель на следующий год. так как раньше я не занимался землей. поделитесь опытом с новичком. и каким способом. сажать окучниками или всетоки покупать картофелесажалку.

Евгений (Fulgencio) Если есть мотоблок, есть земля значит сажать нужно не одно ведро картофеля.Конечно надо картофелесажалку, и копалку тоже.И дело не в окупаемости а в сохранении своего эдоровья, нервов и времени.Это кажется что и окучниками раз и посадили но пасадив сажалкой и выкапав копалкой(не плужком или окучником) а именно копалкой вы поймете что деньги потрачены не зря, а именно с пользой, и поверьте вся семья ваша будет рада что забыла лопату при посадке и копке картошки т.к. картошка это второй хлеб.

Дильфар (Osayioniwabo) Да уважаемый вы правы, в этом году я посадил картошку мотоблоком, потом два раза окучивал, выкопал, больше лопатой не буду работать, только мотоблоком.

макс (Banks) 50 соток

Гришин Борис (rn3z3517) Красную сажалку не берите.
Надо такую ↓↓↓

Гришин Борис (rn3z3517)

макс (Banks) я скинул к примеру а так думаю с регулировкой конешно лутше

Евгений (Fulgencio) Ну знаете для 50 соток поля( я начинал 2 гектар а сейчас осталось тоже 50 соток) надо тяжёлый мотоблок типа Зубр или минитрактор.Ну в крайнем пахать надо будет всё-таки трактором, мотоблоком такую площадь трудно.У меня Т 25 и все к нему и м/б Салют т.к. я на пенсии хочу полностью перейти на м/ б, а тр-р продать.О регулировке на копалке- поверьте большой разницы нет, регулировка это пара сантиметром между клубнями при посадке, крайнем звездочку можно найти везде и всегда.И потом есть мудрость,,,,, Где густо, небудет пусто.,,,,

ирек (Rafferty) Я на след год картошку посажу чисто окучником, два года сажал сажалкой, мне как то не очень понравилось.

макс (Banks) у меня трактор т-40 распахиваю им

Гришин Борис (rn3z3517) Евгений.
Вот эту деревенскую АКСИОМУ,, ГДЕ ГУСТО, НЕ БУДЕТ ПУСТО» пока не поздно, выбросьте.
Каждый сорт картофеля имеет свою оптимальную густоту посадки.

Посадите гуще рекомендованного: получите МНОГО, но мелкой.
Посадите реже: получите крупную, но мало.

Оригинатор сорта УЖЕ провёл испытания плотность посадки→урожайность→товарный выход.
Нам следует только выполнять его рекомендации.

Великих (Jessika) бред все про красную сажалку
сажаю ей уже три года полет отличный единственное что так это колеса узкие иногда буксует приварил прутки

Великих (Jessika)

Виталий (Ujasa) Вариантов очень много можно посмотреть на ютубе, вот некоторые из них. https://www.youtube.com/watch? v=hLtDDhpZFjI https://www.youtube.com/watch? v=4IUrLn5Ji7U https://www.youtube.com/watch? v=TTm-HqoXXCM https://www.youtube.com/watch? v=8KPR3c3LETQ https://www.youtube.com/watch? v=WlWNFikpOYo https://www.youtube.com/watch? v=HxO_2Loiux8 https://www.youtube.com/watch? v=SZe2dbgqHBQ

макс (Banks) а зачем в 1 ролике солома

Виталий (Ujasa) Такая технология выращивание картофеля под соломой. …

макс (Banks) спасибо.на хрена я буду покупать за зиму зделаю сам.

Виталий (Ujasa) Я тоже кое какое оборудование для мб сделал сам.

Виталий (Ujasa) На ютуб есть канал Юрия Сербина там много хороших и нужных роликов про его самоделки для мотоблока.

Великих (Jessika) Сербин серьезный дядька у него много полезных вещей

Tags: Сажалка для мотоблока своими руками чертежи

Картофелесажалка размеры, подробное описание

дайте чертежи машины для посадки картошки. | Автор топика: Петр

Яна Сажалка картофельная полунавесная СК-4

1 – рама; 2 – сница с прицепным устройством; 3 – бункер для семян; 4 – высаживающий аппарат; 5 – сошник; 6 – бороздозакрыватели; 7 – колесный ход; 8 – передние ходовые колеса; 9 – оборудование для протравливания картофеля; 10 – механизм привода; 11 — оборудование для внесения минеральных добрений; 12 – маркеры; 13 – навеска с культивирующими лапами; 14 – сошник для внесения минеральных удобрений

Степан лопата!

Анастасия ведро и лопата

Как сделать картофелесажалку для мотоблока своими руками .

Jul 3, 2014 — картофелесажалка для мотоблока своими руками … мотоблока своими руками, необходимо рассчитать все размеры, составив чертеж.

Чертежи для изготовления самоделок своими руками: апреля 2012

Apr 3, 2012 — Самодельная ручная сеялка — сажалка для чеснока и лука …. Чертеж для изготовления собачьей будки своими руками …. В этом блоге я выкладываю чертежи самого простого на мой взгляд мотоблока который …

Картофелесажалка и картофелекопалка для мотоблока своими руками. Как сделать картофелесажалку и картофелекопалку своими руками

Декабрь 13 • Инструменты, Полезные советы • Просмотров 733 • Комментариев к записи Картофелесажалка и картофелекопалка для мотоблока своими руками нет

Выращивание картофеля – очень тяжелый труд. Его посадка, окучивание и уборка требует больших физических нагрузок. Особенно проблема обостряется, если площадь посадки превышает 15 соток. Чтобы хотя бы немного упростить себе работу, можно автоматизировать этот процесс. Если в хозяйстве есть мотоблок или мини-трактор, работу может облегчить автоматическая картофелесажалка и картофелекопалка. Такое специфическое оборудование приобретается вместе с мотоблоком, но иногда цены на него превышают стоимость самого мотоблока, делая его не слишком доступным для широкого круга пользователей. Выходом из данной ситуации может стать изготовление данных приспособлений своими руками. Они довольно сложные, поэтому для их производства необходимо знать основы механики, иметь опыт сварочных и механосборочных работ. О том, как изготовить картофелекопалку и картофелесажалку своими руками – далее в статье.

Принцип работы и устройство картофелесажалки

Картофелесажалка представляет собой прицеп к мотоблоку. Принцип ее работы основан на автоматической подаче посадочного материала из бункера в борозду. Следуя за мотоблоком, благодаря установленному на раме плугу, устройство делает лунку установленной глубины. Затем по цепному конвейеру, который вращается благодаря вращению колес картофелесажалки, посадочный материал подается из бункера лунку. После этого установленные в хвостовой части рамы два диска закапывают лунку с высаженным картофелем.

Размеры картофелесажалки своими руками подбираются индивидуально в зависимости от мощности мотоблока. Благодаря точному подбору расстояния между подающими чашами конвейера, можно добиться равномерной посадки клубней по всему ряду.

Основные части картофелесажалки к мотоблоку, сделанной своими руками:

Рама. На ней устанавливаются все рабочие элементы агрегата. Рама изготавливается в виде сварной металлоконструкции из профильной трубы. Этот материал обладает достаточной прочностью, имея при этом небольшой вес. В носовой части рамы установлено прицепное устройство, которое обеспечивает сцепление агрегата с мотоблоком.
Бункер. Предназначен для загрузки посадочного материала в агрегат. Выполняется в форме перевернутой пирамиды. Такая форма нужна для того, чтобы картофель постоянно осыпался вниз. Если этого не будет происходить, то некоторые чаши конвейера при движении окажутся пустыми, что приведет к неравномерной посадке. Для изготовления бункера используется тонкий листовой металл.
Цепной конвейер. Выполняется из мотоциклетной или велосипедной цепи с приваренными на его поверхность чашами. Приводится в действие конвейер приводной звездочкой, установленной на валу колес. Сверху соединяется с натяжной звездочкой.
Плуг. Устанавливается перед механизмом подачи посадочного материала. Его задача заключается в производстве углубления, в которое будет посажен картофель.
Дисковые бороны. Устанавливаются под углом к оси картофелесажалки в хвостовой части. Они необходимы для закапывания лунки с посаженным картофелем.

Изготовление картофелесажалки своими руками

Сделать самостоятельно картофелесажалку к мотоблоку в домашних условиях довольно сложно. Некоторые операции (сварочные и токарные работы) придется все же делать в производственных условиях. Перед началом работ лучше сделать чертежи картофелесажалки для мотоблока своими руками. Это поможет просчитать количество материала и определить наиболее оптимальную последовательность работ.

Для производства данной работы понадобится:

Лист стальной толщиной до 2 мм для сварки бункера.
Труба профильная сечением 25х25 мм для сварки рамы изделия.
Цепь мотоциклетная или велосипедная.
Две одинаковые звездочки диаметром 80 мм.
Ось колесная (придется вытачивать под размер используемых подшипников и внутренний посадочный диаметр звездочки).
Колесные ступицы для крепления приводных колес.
Диски культиваторные.
Бороздодел (плуг). Делать его необходимо из куска прочного листового металла, так как на него будет оказываться высокое давление.

Порядок работ:

Первым делом сваривается рама конструкции, на которой будут установлены все рабочие части. Она сваривается из профильной трубы. К раме привариваются стойки конвейера, лонжероны, чтобы придать конструкции жесткости. Также к ней приваривается фаркоп для сцепления с мотоблоком.
Снизу привариваются крепежные конструкции плуга, дисков, обоймы и корпуса подшипников.
Далее производится сборка вала. На вал при помощи шпонки насаживается и закрепляется приводная звездочка транспортировочного конвейера. Сам вал устанавливается в подшипники. На его окончание монтируется ступица колес.
Следующим шагом производится изготовление чаш транспортера. Делаются они из толстой проволоки Ø 6 мм в форме кольца диаметром 60 мм (средний размер посадочного клубня). Снизу к кольцу приваривается кусок проволоки, делая углубление чаши.
Готовая чаша приваривается к креплению. Последнее приваривается к звеньям цепи. В зависимости от диаметра приводной звездочки, колеса и длины цепи можно опытным путем определить шаг установки чаш транспортера, чтобы расстояние между посадочными клубнями было от 25 до 30 см.
После того как цепь транспортера готова, приступают к монтажу холостой (натяжной) звездочки и натягивающего устройства картофелесажалки, сделанной своими руками. Принцип его работы такой же, как и принцип натяжения цепи велосипеда.
Далее монтируется бункер. Он должен быть смонтирован таким образом, чтобы рабочая часть транспортера проходила через него и захватывала посадочный материал. При этом цепь не должна цепляться за стенки бункера, так как это может привести к его разрушению.
После этого необходимо установить цепь. Чтобы продеть ее через отверстие бункера, цепь необходимо рассоединить. После этого она соединяется и устанавливается на рабочее место.
Холостая сторона транспортера закрывается желобом из тонкой оцинковки. Делается это для того, чтобы картофель при перекидывании транспортера не падал в неположенном месте.
Далее монтируются диски. Крепятся они на специальные сектора, которые позволяют при необходимости менять угол атаки и угол наклона.
Последним шагом устанавливаются приводные колеса.

Принцип действия и конструкция картофелекопалки

Работа картофелекопалки заключается в поднятии корнеплодов с глубины и отделении их от ботвы и грунта. В использовании картофелекопалки есть свои плюсы и минусы. Самым важным из них является качество уборки урожая. Здесь главное – правильно настроить агрегат. В противном случае можно до 20% корнеплодов оставить в земле, а такие потери смогут свести на «нет» все приложенные усилия.

Картофелекопалки бывают различных типов, которые отличаются как по принципу работы, так и по сложности конструкции:

Картофелекопалки стрельчатого типа. Самый простой тип устройства, который отличается легкостью изготовления и использования. Такая картофелекопалка представляет собой стальную стрелу, которая под углом входит в грунт и подымает клубни вместе с почвой. В задней части стрелы установлен веер из стальных прутьев, через который просеивается грунт, а клубни отбрасываются в стороны.
Картофелекопалки вибрационного типа. Более сложные конструкции. Принцип их работы заключается в грохочении клубней на специальном вибрационном столе. Благодаря этому почва просевается вниз, а сам картофель выкладывается лентой вдоль рядка. Привод вибростола осуществляется от движущих частей мотоблока. Самостоятельно такие конструкции изготавливаются редко ввиду их сложности и необходимости проведения широкого спектра механосборочных работ.
Транспортерно-барабанного типа. Наиболее сложные агрегаты. Принцип их действия следующий:

Специальное приспособление захватывает грунт с клубнями и направляет их на транспортер.
Последний подымает клубни с землей и направляет их вращающийся решетчатый барабан. Там они отделяются от грунта и попадают в специальный бункер.
Преимущество такой картофелекопалки заключается в том, что картофель не нужно собирать с рядка.

Изготовление картофелекопалки стрельчатого типа своими руками

Конструкция такой картофелекопалки самая простая и наиболее часто изготавливается в домашних условиях. Для проведения данной работы необходимы:

Лапа культиватора. Именно она будет самой главной деталью агрегата.
Круг стальной диаметром 8-10 мм для изготовления просеивающего веера.
Сталь листовая толщиной 4-5 мм для изготовления сцепки с культиватором и регулировочного устройства. Необходимо оно для изменения угла атаки стрелы.
Болты крепежные.
Стяжка винтовая.

Порядок работ:

Для начала необходимо приварить стальные прутья к стреле культиваторной ламы. Делать это нужно с периодичностью 40-50 мм. Длина веера должна быть одинаковой, соответственно, если задняя кромка стрелы находится под углом, длина прутьев будет разная — чем дальше от центра, тем короче.
После этого приваренные прутья необходимо загнуть вверх под углом 30°.
Далее в лапе делается два отверстия для крепления ее к кронштейну и регулировочной стяжке. Кронштейн и стяжка привариваются к пластине сцепки. За счет укорачивания или удлинения стяжки лапа будет двигаться вперед-назад, тем самым меняя угол атаки картофелекопалки.
Последним этапом картофелекопалка грунтуется и красится.

При ее использовании важно следить за состоянием передней кромки. Она должна быть хорошо заточена. В противном случае давление на стрелу будет слишком высоким, что может повредить конструкцию.

Параметры картофелекопалки побираются в зависимости от типа обрабатываемой почвы. Чем она плотнее, тем крепче должна быть конструкция.

Картофелесажалка своими руками, размеры: чертежи, картинки, фото

Картофелесажалка своими руками: видео

Посадка картофеля картофелесажалкой для мотоблока.

Самодельная картофелесажалка для мотоблока Чертежи самодельной картофелесажалки для мотоблока 11712 08.10.2019 6 минут

Навесное оборудование для различной сельскохозяйственной техники позволяет значительно расширить применение данных агрегатов в сельской местности. Наличие мотоблока или мини-трактора (например) не означает, что вы сможете выполнять абсолютно любые задачи на земле.

Например, стрижка газонов или посадка клубней картофеля будут вам недоступны без использования дополнительного оборудования.

Во многом земля обрабатывается именно под посадку в ней картошки, ведь не зря ее называют «вторым хлебом». Конечно, многие привыкли делать (например, ), вручную или с помощью, но можно подумать и о том, чтобы сделать картофелесажалку своими руками.

Это довольно кропотливое дело, поэтому перед началом работы необходимы определенные знания и навыки.

просмотров

Для примера прочтите статью о — описание модельного ряда, основные характеристики, преимущества и недостатки моделей.

А — подробная инструкция, как сделать снегоуборщик для мотоблока своими руками.

Инструкции

Многие задаются вопросом — как сделать картофелесажалку своими руками, чертежи которой есть в интернете? Ведь в сети достаточно рекомендаций с подробным описанием и размерами, следуя которым, можно сделать достаточно работоспособный агрегат.

Алгоритм действий в этом случае будет примерно таким:

Начать, конечно же, нужно с изготовления каркасной конструкции, на которую будут крепиться остальные комплектующие.Для этого нам понадобятся швеллеры №8, из которых сварены два продольных лонжерона, соединенных друг с другом тремя поперечными стальными полосами.
Перед конструкцией нужно приварить арку с вилками крепления, идущими к центральному звену.
Каркас можно усилить двумя наклонными стальными балками, которые необходимо закрепить второй стороной к середине арки. Далее необходимо закрепить опору подседельного штыря, изготовленную из уголка 5х5х0,5 см. Прикрепляем его к лонжерону своими руками.
Кронштейн пластикового типа необходимо приварить к наклонным балкам. Именно к этим балкам будет присоединена емкость для картофеля.
Для бака нам понадобится обычная фанера, толщиной около 12 мм.
Вырезаем все стороны бункера, а затем скрепляем их между собой стальными уголками. Кстати, не лишним будет обработать коробку олифой для защиты от влаги.
Резиновые листы могут быть установлены внутри бака, чтобы картофель не повреждался о его стенки во время движения.Далее прикрепляем бункер к кронштейну с помощью двух болтов.
Далее необходимо закрепить ось колеса и рыхлитель к нижней части рамы. В принципе, чертежи картофелесажалки своими руками можно посмотреть для большей наглядности.
Колесная ось представляет собой конструкцию, состоящую из различных частей. За основу можно взять обычную стальную трубу, на концах которой нужно установить цапфы. Здесь сложно указать точные размеры, в зависимости от того, какой диаметр трубы вы используете.
Поэтому цапфы необходимо подогнать под эти размеры на токарном станке.
В стальной трубе нужно просверлить отверстия, в которые будут установлены специальные штифты с шипами. В конце их необходимо заварить.
Ось колеса должна быть закреплена стальными хомутами с использованием 4 болтов М16.
В качестве колесной базы можно использовать колеса от старой сельхозтехники. Если таковых нет, то нужно немного поработать в этом плане.
Ступицы нужно приварить к колесам, на которые потом нужно надеть пару подшипников.Далее на шипы надеваем подшипники, защищаем их войлочной прокладкой, чтобы они излишне не загрязнялись.
Деталь, удерживающая рыхлители, представляет собой квадрат из стальных стержней, сваренных между собой. На концах квадрата нужно приварить скобы из листовой стали 6 мм. Внутри них будут располагаться подставки для ножей культиватора.
Сеялка для данного агрегата изготовлена из стальной трубы диаметром 100 мм. При этом толщина стенки трубы должна быть не менее 3 мм, чтобы конструкция не прогибалась в процессе эксплуатации.
К низу трубы приваривается бороздорез из листовой стали толщиной 6 мм.
К раме обязательно прикрепить сиденье для человека, а также подставку для ног.
Сама каркасная конструкция сиденья выполнена из сваренных между собой уголков. Сиденье можно сделать из обычных досок, которые обтянуты чем-то мягким – поролоном, например.

В принципе размеры самодельной картофелесажалки ориентировочные, исходя из конкретного случая.В любом случае, эта схема рабочая, так что можно смело проектировать агрегат исходя из этих параметров.

Самодельная картофелесажалка для Т 25 изготавливается аналогичным образом, потому что нет определенного значения, что будет играть роль главной тяги — мотоблок или мини-трактор. Конечно, показатели мощности будут другими, но конструкция самой картофелесажалки практически идентична.

В целом процесс посадки картофеля с помощью самодельной картофелесажалки выглядит следующим образом:

Картофель засыпается в бак для клубней.Сверху нужно положить пару мешков картофеля, чтобы не терять время, когда клубни в бункере закончатся.
Один человек сидит на сиденье, расположенном на картофелесажалке, а второй — либо на мини-тракторе, либо на мотоблоке (см.).
Движение должно осуществляться со скоростью не более 1 км/ч.
Человек, сидящий на картофелесажалке, поочередно бросает клубни в клубни, расположенные с обеих сторон.
После того, как клубни попали в лунки, их нужно засыпать землей.Именно для этого и были предназначены диски, которые засыпают лунки землей, совершая вращение.

Вы можете изменить глубину съема верхнего слоя почвы, которую производят эти диски. Для этого вам нужно:

Отрегулируйте лестницы, которые прижимают опору к стойкам, ослабив их.
Можно немного изменить сам угол, под которым эти диски расположены. Для этого их нужно немного повернуть в нужную сторону.

После завершения процесса посадки осталось убрать следы, оставленные мотоблоком и картофелесажалкой.В этом случае нам поможет разрыхлитель, т.е. ножи культиватора, расположенные на стойках. Кстати, степень их погружения в землю тоже можно регулировать.

Самодельная картофелесажалка с подробными размерами может стать отличным способом сэкономить деньги, которые вы неизбежно получили бы, если бы приобрели картофелесажалку в специализированном магазине.

Учитывая, что средняя стоимость данного агрегата составляет около 15 тысяч рублей, такая экономия выглядит особенно оправданной. При этом особых затрат на необходимые материалы при изготовлении нет, ведь комплектующие используются от старых, морально устаревших агрегатов.

Заключение

Самостоятельно сделать картофелесажалку достаточно сложно, поэтому нужно взвесить все за и против, прежде чем приступать к работе. Конечно, самостоятельный монтаж поможет вам сохранить свои сбережения, но и потребует от вас немалого количества технических знаний и умений.

Но, если вы уверены в себе, и не раз изготавливали самостоятельно какое-то приспособление, то сборка самодельной картофелесажалки станет для вас вполне понятной и посильной.Кроме того, это довольно весело, как и все дела своими руками.

В целом любой мужчина оценит результаты работы, как и сам процесс изготовления.

Многие огородники перешли на максимально механизированный процесс посадки. Картофелесажалка для мотоблока особенно актуальна, если земельный участок большой. Процесс посадки значительно ускоряется – картофель сажают и окучивают одновременно.

Специфика использования сажалки из катрофла

Кашпо — отличное решение для тех, кто хочет сэкономить время на садовых работах.Особым спросом пользуется у любителей возделывания картофеля по принципу Миттлайдера: прорезаются аккуратные лунки на равном расстоянии, узкие грядки не тревожатся, грабли сразу сдают почву клубням.

Есть нюансы в использовании этого метода:

посевной материал придется отобрать: клубни должны быть максимально однородными, молодые побеги не должны быть очень длинными. Если это условие не будет соблюдено, овощ будет травмирован;
рекомендуется использовать специальное устройство, способное одновременно подсыпать в лунку картофель и удобрение.

Сторонники механического способа посадки картофеля утверждают, что применение этой техники положительно сказывается на урожайности, так как при ее использовании она намного лучше разрыхляет почву.

Посадка картофеля мотоблоком с картофелесажалкой

Простые рекомендации помогут справиться с посадкой овоща с минимальными затратами сил и времени.

Сначала почву необходимо вспахать и закопать, по возможности увлажнить. После этого формируются гребни.Навес состоит из борозды для въезда картофеля в землю и дискового окучника для засыпки лунок. Мотоблок оснащен прицепными колесами и картофелесажалкой.

Перед посадкой картофеля мотоблоком необходимо настроить соответствующие параметры:

глубину формируемой борозды;
ширина между рядами картофеля;
задаются настройки механизма укладки посадочного материала.

С помощью этого устройства вы можете посадить картофель всего за один раз.

Картофель сажаем мотоблоком:

нарезаем ровные посадочные борозды. Это дополнительное рыхление почвы;
проросших клубней картофеля проросли вверх на расстоянии 30-45 сантиметров. Чем мельче посадочный материал, тем короче расстояние;
борозды заделывают вручную граблями или мотокультиватором.

При формировании борозд необходимо оставлять расстояние в пределах 55 см.Этого будет достаточно для последующей обработки овоща (прополка, рыхление, окучивание, уборка урожая), колеса смогут свободно проходить, не нанося вреда уже заглубленной картошке.

Настройка агрегата: какая колея должна быть у мотоблока при посадке картофеля?

Независимо от специфики посадки существуют правила настройки мотоблока перед работой.

В картофелесажалке проверьте следующие настройки:

глубина посадки от 10-15 см;
ширина колеи мотоблока в пределах 55-65 см;
расстояние между клубнями около 20-30 сантиметров;
должны быть посажены на одинаковом расстоянии.

Чтобы было легче ориентироваться, можно использовать веревку. Его натягивают по всему периметру участка.

После посева металлические колеса заменяются резиновыми. Важно соблюдать одинаковую ширину. Крылья установлены на максимальное расстояние. После таких нехитрых манипуляций можно приступать к засыпке урожая землей.

Самодельное устройство картофелесажалки

В хозяйстве картофелесажалка просто незаменима. С его помощью можно не только сажать картошку, но и удобрять почву.Посадочный материал распределяется равномерно, что значительно облегчает сельскохозяйственные работы.

Картофелесажалку можно сделать самостоятельно по готовым размерам, картинкам и чертежам. Это устройство состоит из следующих элементов:

Рама, к которой крепятся основные части устройства.
Контейнер для посадочного материала.
Механизм, отвечающий за перемещение клубней в лунки.
Рыхлители для рытья ям.
Колесная база.
Детали закапывания лунок после посадки в них картофеля.

Этого минимума достаточно, чтобы сделать простое по своей конфигурации устройство. Если использовать дополнительные элементы, то они будут замедлять работу конструкции и снижать ее производительность.

Самодельную картофелесажалку можно сделать из подручных материалов, которые легко раздобыть. Необходимо заранее подготовить листы металла разного размера, болты и гайки, болгарку и сварку, колеса, швеллеры.

Как сделать картофелесажалку для мотоблока?

Сажалка для мотоблоков, в принципе, напоминает обычную тележку на колесах.Есть свои нюансы изготовления:

сборка каркаса. Это соединенные швеллеры, а также продольно расположенные лонжероны, закрепленные тремя поперечными элементами. Спереди установлена арка и вилы, по бокам – стойки деталей, отвечающих за посадку и закапывание лунок. Каркас сбоку закреплен пластинчатыми опорами, которые служат семявыводящими протоками. Колеса снабжены грунтозацепами, между ними деревянный диск длиной шесть сантиметров для захвата клубней картофеля и перемещения их в лунки;
Бункерное производство.Это может быть фанера, но металлическая конструкция гораздо прочнее и надежнее. Отмеренные четыре стороны бункера вырезаются и свариваются между собой. Дно покрыто резиной, чтобы предотвратить повреждение клубней. Каркас усилен стальными полосами, они соединяют среднюю поперечную часть с аркой. Далее привариваются накладки и уголки толщиной 4 миллиметра. К лонжеронам крепятся опора и подножка, которая состоит из металлического листа толщиной 5 мм;
монтаж бункера.Устанавливается вертикальный подъемник с чашами диаметром около 8 сантиметров. Для работы механизма его крепят к колесу, где работает цепная передача. Трубка выхода продукта закрепляется под элеватором и прижимается сгребающей насадкой. Звездочка диаметром восемь сантиметров соединяется со звездочкой мотоблока за сцепление. Цепь, используемая для передачи, может быть снята с велосипеда. Таким образом удается добиться расстояния между лунками в 35 сантиметров;
изготовление сиденья.Вам понадобится металлический уголок. Опора соединяется с панелями, покрытыми пеной, для дополнительного комфорта. Стальная труба может использоваться в качестве оси колеса, которая подходит к раме.
бороздорез в нижней части конструкции. В качестве заглубляющих элементов могут выступать диски от сеялки с двумя подшипниками;
можно использовать практически любые колеса из старой техники.

Готовые чертежи значительно упростят процесс сборки, при этом набор для посадки картофеля может иметь самые разнообразные габариты.

Самодельная конструкция много весит, поэтому стоит установить на мотоблок дополнительные утяжелители, чтобы предотвратить его опрокидывание.

Для хозяйства Картофелесажалка для мотоблока — просто незаменимый аппарат. В его функции входит не только посадка картофеля, но и удобрение почвы. С помощью этого оборудования вы сможете равномерно распределить посадочный материал и облегчить сельскохозяйственные работы. Сэкономить на покупке картофелесажалки для мотоблока можно, изготовив ее самостоятельно по размерам , чертежам и картинкам .

Как самому сделать картофелесажалку для мотоблока

Нужно начать изготовление сельхозтехники, чтобы собрать раму. Для этого необходим стальной швеллер восьмого типоразмера. Так как картофелесажалка рассчитана на небольшую технику, то и сам бункер должен быть небольшим, не более двадцати килограммов.

Необходимо установить внутри вертикальный подъемник. В нем должны быть чаши диаметром около восьми см. Чтобы механизм работал, его нужно прикрепить к колесу, где будет работать цепная передача.
В этом механизме по чертежам и картинкам должна быть труба для вывода семян, которая закрепляется под элеватором с сгребающей частью.
Звездочка диаметром восемнадцать см должна быть соединена цепью со звездочкой мотоблока, таким образом, будет осуществляться муфтовая передача.
Приводную цепь можно снять с велосипеда. Благодаря этому расстояние между лунками с картофелем будет примерно 35 см.

Изображение загрузки картофеля в картофелесажалку

Картофелесажалка для минитрактора и мотоблока

Данная картофелесажалка просто незаменима для фермеров, так как экономит массу времени и труда. Конструкцию можно собрать на свое усмотрение с учетом размеров, чертежей и картинок (имеется в виду количество рядов). Важно обеспечить регулировку междурядий.

Картофелесажалка к мотоблоку Фаворит

Картофелесажалку лучше использовать на предварительно обработанных поверхностях.Глубина посадки также должна регулироваться в соответствии с размерами и чертежами. Навесное оборудование для мотоблоков широко используется как для небольших дачных участков, так и для больших полей.

Фото купленной картофелесажалки для мотоблока или минитрактора

Картофелесажалку можно использовать не только специально для посадки картофеля, с ее помощью легко сажать другие овощи, главное правильно выбрать правильную регулировку. Прежде чем приступить к изготовлению картофелесажалки, необходимо сделать чертеж и подробные замеры.Каким бы ни был механизм, он всегда должен иметь свой каркас, к которому будут крепиться все последующие детали. Другими словами, каркас — это основа.

Чертеж картофелесажалки

В случае сажалки в качестве рамы берется часть стального швеллера, из него делается что-то вроде пары лонжеронов, которые соединяются кусками стали.
Спереди сваркой крепится стальная арка, а также два кольца, которые будут служить креплением к нижней тяге.
По бокам рамы крепятся пластинчатые опоры, которые будут являться семявыводящими протоками.
После всего проделанного стоит закрепить каркас стальными планками.
Арка может быть усилена косынкой из стальных листов. Их следует вырезать в форме треугольника.
Бункер крепится к кронштейну болтами.

Изображение картофелесажалки для минитрактора

Как сделать бункер картофелесажалки

Для того, чтобы сделать емкость для сыпучих материалов, потребуется фанера толщиной около 1 мм. Детали нужно вырезать лобзиком по чертежам, картинкам или готовым шаблонам. Затем все обрабатывается льняным маслом. Уже готовое изделие можно покрасить краской, но следует учитывать, что она должна быть водостойкой. Внутри бункер должен быть покрыт резиной, это поможет избежать деформации клубней.

Чертеж картофелесажалки

Затем держатель прикручивается к раме. Ось должна состоять из трубы.При выборе следите за тем, чтобы у него были утолщенные стенки, так как каркасу придется брать на себя немалые нагрузки. Когда механизм будет полностью собран, штифты нужно будет приварить.

Смотрите видео: Картофелесажалка для мотоблока своими руками

Картофелесажалка для мотоблока своими руками собрана. Надеемся, что размеры, чертеж, фото и видео помогут вам правильно собрать навесное оборудование для минитрактора или мотоблока любой модели. Облегчите себе ведение хозяйства, самостоятельно изготовив аксессуары.

Посадка картофеля вручную даже на небольшом огороде или приусадебном участке довольно утомительна и требует хорошей выносливости. Нельзя откладывать или продлевать процесс на несколько дней, весь объем семенного картофеля необходимо высадить как можно быстрее, пока земля не потеряла свою драгоценную влагу. Если речь идет о посадке картофеля на 30-40 сотках и более, спасти ситуацию может только трактор с плугом или картофелесажалка под мотоблок.

Как легко механизировать посадку картофеля мотоблоком

Для посадки собственных грядок проще и надежнее использовать приспособление в виде сажалки для мотоблока.Такую картофелесажалку и навесное оборудование можно купить, но при наличии навыков слесарного дела и запаса старых запчастей и материалов проще сделать посадочное устройство для мотоблока своими руками.

Для сборки картофелесажалки для мотоблока потребуются:

Несколько старых осей, подшипников и цепей от велосипеда или от газораспределительной системы двигателя автомобиля;
Лист металла толщиной 1,5-2 мм и размером 1,5х1,5 м, несколько отрезков стального профиля — квадратная или полуторадюймовая труба, несколько метров катанки 6 мм;
Аппарат сварочный с дюжиной электродов для сварки черных металлов №3, болгарка с одним или двумя дисками по металлу, электродрель с набором сверл, крепеж, гайка-болт и наждачная шкурка.

Совет! Перед тем, как приступить к изготовлению картофелесажалки для мотоблока, посмотрите самые удачные конструкции самодельных картофелесажалок, имеющиеся на страничках самоделок в сети, это поможет упростить конструкцию или правильно адаптировать устройство к свой мотоблок.

Собираем картофелесажалку на мотоблок

Перед началом работы продумайте, как будет выглядеть и устанавливаться на мотоблок ваша картофелесажалка, ее чертежи и размеры.Для сохранения мобильности и удобства работы с мотоблоком размеры бункера семенного картофеля не должны быть слишком большими, чаще всего их выбирают исходя из удвоенной длины грядки. Таким образом можно заполнить бункер, пройти две борозды мотоблоком с заполненной картофелесажалкой и вернуться к месту загрузки семенами.

Устройство и принцип работы картофелесажалки с мотоблоком

Как работает картофелесажалка на мотоблоке понятно из приведенного фото:

Устройство выполнено в виде прицепки к мотоблоку. По сути, это бункер или семенной контейнер, установленная рама, сваренная из уголка или стального трубчатого профиля;
Бункер и рама устанавливаются на пару колес, можно использовать грунтозацепы, но лучше использовать обычные колеса от лафета или садовой тачки. Для предотвращения пробуксовки или перегрева мотоблока резина на колесах должна иметь высокий агрессивный протектор, дающий хорошее сцепление с землей, это очень важно;
На оси колес имеется звездочка для цепного элеватора, который при вращении оси подхватывает клубни картофеля из бункера, поднимает их в вертикальную трубу, а затем выгружает в нарезанную борозду.

К сведению! Эта конструкция картофелесажалки цепляется за мотоблок, который тянет устройство по заранее нарезанной борозде. Не пытайтесь одновременно нарезать борозду мотоблоком и сажать картофель. Как правило, одновременное срезание и посадку картофелесажалкой могут выполнять только минитракторы и тяжелые дизельные мотоблоки.

Собираем раму и цепной элеватор для картофелесажалки на мотоблок

Это самая простая часть изготовления картофелесажалки. Для сборки каркаса вырезаем две продольные части каркаса и две более короткие — поперечные. Размер основания можно выбрать 60х20 см. Аккуратно свариваем срезы профиля и зачищаем швы наждаком.

Далее необходимо решить вопрос с бункером и направляющей трубой, по которой картофель будет выбрасываться в огород. Для бункера можно сварить емкость в виде перевернутой пирамиды, как на фото, но если у вас есть готовый вариант в виде бака от старой стиральной машины, то его можно использовать и для бизнеса .Сначала примеряем корпус бункера на сварной раме и ищем оптимальное расположение оси, чтобы центр тяжести емкости, заполненной картофелем, располагался на 5-10 см впереди оси колес картофелесажалки, это облегчит работу мотоблока.

На следующем этапе примеряем и размечаем места установки оси колес и подшипников. Последнюю прикрепляем к раме с помощью коротких стальных уголков. Далее переворачиваем раму и привариваем к уголкам трубу, в которой будет располагаться колесная ось. Сваривать нужно с максимальной осторожностью; можно даже усилить шов накладными элементами. Внутри трубы с обеих сторон картофелесажалки устанавливаем и крепим по одному опорному подшипнику.

На следующем этапе вырезаем и привариваем к основанию рамы две вертикальные стойки, на которые будут опираться подшипники верхней оси звездочки цепного элеватора. Подшипники будут прикреплены к сварным стойкам с помощью болтовых потолочных зажимов. В данном узле предпочтительнее использовать подшипники с закрытой конструкцией сепаратора, чтобы исключить попадание внутрь грунта или пыли.По возможности полуоси лучше закрыть резиновыми пыльниками.

Далее с помощью отвеса отметьте положение верхней и нижней звездочек, отрежьте предварительно приваренную к основанию рамы трубу и установите нижнюю ведущую звездочку на ось. Надеваем цепь, натягиваем вверх и определяем место для установки верхней оси и ведомой звездочки. Устанавливаем ось, подшипники верхнего узла и закрепляем их на вертикальных стойках.

Сборка конструкции картофелесажалки для мотоблока

Чтобы клубни свободно поднимались из бункера, необходимо частично дополнить и модернизировать цепной привод.Под тяговым усилием мотоблока колеса картофелесажалки будут создавать крутящий момент на ведущей звездочке. Если земля слишком мягкая, резиновые колеса могут проскальзывать, поэтому при необходимости к шинам можно добавить проушины. Это проще, чем катить мотоблоком тяжелую картофелесажалку на неудобных колючих стальных колесах. Чем больше диаметр колес, тем легче работает картофелесажалка.

Если у вас есть комплект от газораспределительной системы двигателя Жигули или Москвича, лучше использовать эти детали вместо велосипедного варианта.Во-первых, цепь от двигателя двухрядная, во-вторых, размеры цепи и звездочек идеальны для картофелесажалки.

Проволочные ковши должны быть приварены или приклепаны к боковой части цепи для подбора клубней из бункера. Диаметр ковша может варьироваться от 3 до 5 см, при глубине не более 2,5 см. Проще всего сделать их из стальной катанки 6 мм и равномерно закрепить на цепи так, чтобы они не мешали движению ведущей и ведомой звездочек по зубьям.

Размеры картофелесажалки для мотоблока уже известны, поэтому на передней части рамы можно приварить вертикальную стойку для крепления картофелесажалки к сцепке мотоблока. Чаще всего стойка выполняется с разъемной стенкой и рядом сквозных отверстий, такая конструкция позволяет подобрать оптимальную высоту навески с мотоблоком.

После сборки цепного подъемника необходимо вырезать отверстие в дне бункера для прохода приемных ковшей в контейнер.Зазоры между ведром и краями лунки можно делать размером до 1,5 см. В нижней части ящика бункера привариваем две вертикальные пластины из листового металла, которыми контейнер будет крепиться к раме картофелесажалки.

На внешнюю стенку контейнера нужно будет повесить направляющую трубку для клубней. Его можно сделать из жести или даже куска дренажной или пластиковой канализационной трубы диаметром 100 мм. Ограждение из труб можно дополнить направляющим уголком.

В отдельных случаях посадку картофеля проводят с параллельной обработкой клубней защитными препаратами от сухой гнили и колорадского жука. Для равномерного распыления жидкого или гранулированного препарата в грядку на картофелесажалку можно установить шестеренчатый дозатор и емкость из пластиковой бутылки. Для работы дозатора можно использовать дополнительный привод от пары звездочки и цепи на одной из полуосей картофелесажалки. Дозированный препарат поступает из флакона по короткому отрезку полиэтиленового шланга ровно по центру проделанной мотоблоком канавки.

Заключение

Картофелесажалка для мотоблока работает только на очищенных и проклеенных клубнях. При настройке агрегата необходимо подобрать скорость движения мотоблока, которая обеспечивала бы приемлемую производительность и не травмировала бы клубни. Перед началом строительства внимательно изучите приведенную схему цепной передачи картофелесажалки, сравните параметры имеющихся у вас звездочек и цепей и проверьте, насколько их размеры совпадают с рекомендациями.

Посадка картофеля всегда считалась трудоемкой и сложной работой. Но сейчас, благодаря прогрессу техники, сельскохозяйственные работы значительно облегчились. Сегодня за счет мотоблоков, мини-тракторов и дополнительного оборудования к ним стало возможным улучшить обработку земли, получить более качественный урожай и удешевить производство.

Среди фермеров и владельцев небольших приусадебных участков большим спросом пользуются мотоблоки, которые могут комплектоваться навесными сельскохозяйственными орудиями, в том числе картофелесажалкой.

Типы картофелесажалок

На рынке представлено несколько разновидностей картофелесажалок, отличающихся конфигурацией, габаритами и функциональностью. Стоимость таких устройств также разная.

Вы можете купить как дорогие универсальные модификации, так и доступные бюджетные механизмы.

Компактный

Сажалки малогабаритные предназначены для посадки семенного картофеля на приусадебном участке или в огороде на даче.В состав устройства входят регулятор глубины заделки семян и регулятор высоты почвенного гребня, образующегося за счет приподнятия почвы. Компактные картофелесажалки могут использоваться с автотранспортом как российского, так и зарубежного производства.

Масса таких устройств примерно равна 20-25 килограммам. Вместимость бункера до 34 литров. Картофелесажалкой можно обрабатывать ряды шириной 60–75 сантиметров и высаживать по 5–6 клубней на метр.Скорость высева в пределах 0,2 га/час.

Средний

Такие картофелесажалки имеют вместительный бак на 44 литра. Это довольно громоздкие и тяжелые сажалки, их вес составляет 41 килограмм, а производительность 0,2-0,25 га/ч. Такие устройства агрегатируются с малой и средней автотранспортной техникой.

Большой

Практикуется для обработки значительных земельных площадей. Имеют бункер больших размеров, в который с помощью самосвала загружается картофель.Присоединяется к трактору. Это мощные, дорогие конструкции, используемые в частных подворьях и крупных сельскохозяйственных предприятиях. Такие орудия можно агрегатировать, скорее, со средней и тяжелой техникой, но не с ручными мотоблоками. И вы можете практиковать как отдельное устройство.

Конструкция картофелесажалки

Благодаря своей универсальности приспособления для посадки картофеля подходят для различных типов мотоблоков и включают в себя следующие элементы.

Емкость или бункер для подачи семенного картофеля. Устройство крепится к раме, сваренной из уголка или профильной трубы.

Железная основа (шасси). Колеса с высоким протектором крепятся к шасси. Он противостоит скольжению и предотвращает перегрев автомобилей. На оси колеса имеется звездочка для полиспаста.
Цепная таль. С его помощью производится поступление клубней из бункера для последующего перемещения клубней в вертикальную трубу, из которой они попадают в образовавшуюся борозду.

Плуг. Используется для нарезки борозд в почве.
Инструмент для окучивания. С его помощью посаженные в грунт клубни картофеля засыпают грунтом.

Это обязательный минимум компонентов для того, чтобы сделать самодельный аппарат для посадки картофеля. Отдельные умельцы пытаются усовершенствовать эту насадку, добавляя бак для удобрений или пытаясь повысить производительность, монтируют 2 посадочных модуля.

В итоге все это приводит к увеличению массы агрегата, а также, естественно, к увеличению нагрузки на мотоблок и снижению его КПД. В результате выбор конструкции и материалов целесообразен в строгом соответствии с мощностью технологии.

Инструменты и материалы

Чтобы сделать картофелесажалку своими руками, вам понадобится немалый набор инструментов и деталей. Рассмотрим эту полноту.

Оси, цепь от велосипеда (или цепь от мотора автомобиля), подшипники для колес и создание полиспаста.

Железный лист для конструкции загрузочной емкости.
Железный профиль круглого или квадратного сечения — для крепления держателя каркаса и других целей.
Сварочное оборудование для надежного соединения компонентов картофелесажалки между собой.

Электроды различной мощности для сварки.
Угловая шлифовальная машина и диски для резки листового железа на подходящие детали.

Электродрель и сверла к ней для сверления.
Детали крепления для надежности устройства.
Гайки и болты для крепления конструкции.

Несколько метров проволоки для фиксации отдельных частей устройства.
Наждачная бумага или напильник для шлифовки и очистки элементов.

Сначала необходимо сделать все чертежи (можно найти в специальной литературе или в Интернете), внимательно их изучить, продумать размеры будущего устройства и его внешний вид, способ крепления к автомобилям.Габариты картофелесажалки не должны быть очень большими, чтобы устройство получилось в соответствии с имеющейся мототехникой.

Вместимость контейнера для наполнения клубнями устанавливается исходя из расчета длины двуспальной кровати. Объема бункера должно хватить, чтобы мотоблок прошел две борозды с заполненной тарой и вернулся на пост вторичной погрузки.

Процесс изготовления сеялок

Самодельный сажалка, по большому счету, представляет собой тележку на колесах, соединенную с автотранспортом.Это только на первый взгляд конструкция картофелесажалки выглядит незамысловатой, но в ней есть определенные нюансы. Сеялка для мотоблоков установлена на раме из 8-мм швеллерных секций с двумя анфиладно расположенными лонжеронами, сцепленными с тремя поперечинами. В передней части шасси расположена арка с вилкой для крепления к центральной тяге. По краям рамы установлены накрывающие дисковые стойки и тарельчатые опоры для питателя семян.

Колесная база включает 2 проушин. Между колесами расположен диск из дерева толщиной 60 миллиметров с 4-мя пропорционально расположенными полукруглыми проходами, размеры которых должны позволять захватывать даже крупные клубни. Кроме того, вместо колес с канавками для посадки картофеля можно использовать конструкцию из шестерен, цепи и размещенных на ней клубней.

Есть еще один значимый компонент конструкции — это бункер, который находится над колесами. Для изготовления бункера вам понадобится лист железа толщиной 3 мм.Узкое горлышко и дно емкости необходимо покрыть резиной, чтобы предотвратить повреждение корнеплодов.

Колесо с желобком должно быть закрыто специальным щитком, который предотвратит самопроизвольное выпадение картофеля до необходимого момента удара о землю.

Каркас кустарной картофелесажалки должен быть закреплен железными планками, которые должны располагаться от центральной перекладины до арки. Кроме того, необходимо приварить вспомогательные уголки и металлические накладки, толщина которых должна быть примерно не менее 4 миллиметров.

Сиденье и ось сеялки

К лонжеронам крепим подножку из листового железа 5 мм. Высота подножки должна быть рассчитана в соответствии с высотой сажалки и таким образом, чтобы сажалкой было легко пользоваться.

Сиденье изготовлено из железного уголка 45х45х4 мм. На каркас крепятся планки, которые обтянуты поролоном и обтянуты кожзаменителем или прочной тканью. Для максимального комфорта можно использовать старое автокресло, купленное на разборке автомобиля.Следует, конечно, отметить, что основная масса картофелесажалок изготавливается без сиденья. Но все зависит от площади посадки, качества почвы и скорости агрегата. Бег по мокрой или рыхлой земле за быстро движущейся сеялкой под силу не каждому спортсмену.

Под шасси закреплена колесная ось и держатель для крепления рыхлителей. Для оси используется толстостенная стальная труба, на обоих концах которой имеются шипы. Они обтачиваются на токарном оборудовании и фиксируются с помощью стальных штифтов.

Колеса

Колеса кустарной сеялки должны быть оснащены специальными проушинами. Колеса рекомендуется брать любые от сельхозтехники. Лишь бы по размеру подошли.

На ступицах, удерживающих колеса, должно быть по 2 подшипника, защищенных от грязи и пыли набивкой из войлочного коврика. Ось крепится к шасси с помощью двух стальных пластин и четырех болтов или приваренных уголков.

Рыхлители

Для держателя рыхлителей используется железный стержень, на концах которого установлены зажимы, удерживающие ножки лап.Брус делают из железного уголка размером 50х50х5 миллиметров, но для надежности желательно использовать профильную трубу квадратного сечения. Зажимы изготовлены из стальных пластин толщиной 5 мм.

Сеятель

Для изготовления сеялки потребуется металлическая или чугунная труба диаметром 10 см и толщиной стенки не менее 3 мм. Снизу к трубе варится бороздоукладчик, который сделан из 6-миллиметрового листа железа. Для регулировки глубины захода в почву бороздоотделителя достаточно освободить трапы и отрегулировать его положение посредством вертикальных перемещений семяпровода по длине опор рамы.После регулировки глубины бороздок крепления стремянок обязательно должны быть надежно затянуты, иначе семяпровод из-за больших нагрузок почвы на бороздоделки имеет все шансы развернуться во время работы .

Самодельная картофелекопалка для мотоблока МТЗ. Как сделать картофелекопалку своими руками: выбираем материал и инструмент

Навесное оборудование для разных видов техники стоит внушительных денег.

Именно поэтому один из вариантов сэкономить – сделать его своими руками, из подручных и покупных материалов.

Одним из самых популярных дополнительных приспособлений к мини-трактору или мотоблоку является самодельная картофелекопалка.

Позволяет полностью автоматизировать процесс уборки картофеля, который чрезвычайно трудоемок, если делать его вручную.

С чего начать?

Не хватайтесь за инструменты и куски металла с головокружительной скоростью. В первую очередь следует определиться с некоторыми очень важными моментами.

С каким оборудованием будет использоваться картофелекопалка?
Сколько можно потратить на это событие?
Какой тип картофелекопалки будет собираться и по каким чертежам?
Как будут соединяться отдельные детали?
Где и как будут выбираться материалы для строительства?

Способ соединения — сварка или болт-гайка?

Существует два способа соединения отдельных частей металлоконструкций (листов, уголков и др.), которые вам придется использовать при конструировании картофелекопалки.

Метод контактной сварки с использованием электричества или газа — более эстетичен, но в большинстве случаев менее надежен.

При больших нагрузках на конструкцию, которые могут возникнуть при эксплуатации на твердом и каменистом грунте, существует вероятность разрыва шва между металлоконструкциями.

Другой способ — с использованием болта, контргаек и гаек. С помощью таких креплений можно прочно соединить металлоконструкцию.

Болтовое соединение имеет и другие преимущества перед сварным швом.

При необходимости конструкцию можно легко разобрать — например, если вам нужно было перевезти картофелекопалку на большое расстояние.

Для соединения отдельных деталей не требуется специального оборудования: достаточно дрели, дрели и пары ключей.

Что нужно для сборки самодельной картофелекопалки?

Основой этого вида крепления обычно является сварная рама из металлических уголков. Толщина металла выбирается с учетом нагрузки, которую он будет испытывать.

Чем он больше, тем толще должен быть лист металла. Чаще всего используют уголки, имеющие размеры 63×40 мм. Также понадобится железный швеллер из прочного металла.

Деталь номер 8 идеально подходит для этого случая. Кроме того, необходимы листы металла. разных размеров, толщиной не менее 8 мм.

Если все будет соединяться болтами, то необходимо приобрести необходимое количество метизов.

Вам также понадобится:

цепь, которая будет передавать крутящий момент;
– металлические или резиновые, в зависимости от типа грунта, на котором придется работать;
;
¼ газовая трубка.

Принцип работы и сборка самодельной картофелекопалки

Принцип работы картофелекопалки достаточно прост.

Конструкция содержит два стальных ножа, которые разрезают землю. После этого также собирают клубни вместе с почвой и подают все это через специальную транспортировочную решетку в приемный бункер.

Решетка двигается и вибрирует, в результате чего налипшие комки земли легко отделяются от клубней картофеля.

При недостатке материала бункер можно не делать, а очищенный от налипшей земли картофель можно вывалить прямо на поле. Тогда он просто собирается руками.

Сборка картофелекопалки осуществляется в несколько этапов. Все они одинаково важны, каждая деталь выполняет свою функцию.

Чем прочнее будут выполнены все соединения, тем дольше прослужит собранное устройство.

В первую очередь из уголков и металлических швеллеров собирается каркас.Она является несущей основой всей конструкции. Все остальные компоненты крепятся к раме после сборки.

Одной из самых больших и важных частей картофелекопалки является элеватор. Состоит из вибрирующей решетки, на которую подается картофель, и высоких металлических бортов из толстого листового металла.

Вся конструкция лифта сварена или скреплена болтами из металлических уголков.

Лифт оборудован специальными валами, на которые передается усилие от вращающихся колес — оно заставляет решетку вибрировать.

После того, как элеватор полностью собран и закреплен на несущей раме картофелекопалки, к нему крепится лапа. Это плуг, представляющий собой непосредственный рабочий орган, который вырывает клубни картофеля из земли.

Его можно изготовить из самых разных металлических предметов. Как из настоящего, самого обычного плуга, так и из специально заточенного и изогнутого куска трубы диаметром 200 мм.

Крепить лемех к элеватору целесообразно болтами, так как эта часть картофелекопалки испытывает наибольшую нагрузку при работе.Болты на 10 — именно то, что нужно в данном случае.

Предпоследний этап – проектирование и сборка опорно-транспортной единицы. Он состоит из колес, дисков, к которым они будут крепиться, двух роликовых цепей и металлического стержня. Также в наличии звездочки и подшипники.

Все эти детали в сборе сделают перемещение картофелекопалки во время работы предельно простым и несложным. Роликовые цепи используются для передачи вращения на специальные валы, приводящие в движение решетку элеватора.

Звездочки прикреплены к металлическому стержню, который действует как мост и вращается при движении. Металлические диски привариваются к стержню, а к ним впоследствии крепятся колеса.

Особое внимание следует уделить способу подключения оборудования к сельхозтехнике, которая будет приводить его в движение.

Постройка данного приспособления является последним этапом сборки картофелекопалки своими руками.

Если у вас есть какое-либо навесное оборудование для трактора или мотоблока, вам достаточно сделать конструктивно аналогичное крепление.

Хотя некоторые именитые производители минитракторов создают индивидуальную и достаточно сложную систему подключения навесного оборудования.

В таком случае следует проявить инженерную мысль и найти подход к решению этой проблемы. Возможно, выходом из ситуации могло бы стать внесение изменений в конструкцию самого трактора.

Толщина металла, используемого для сборки картофелекопалки

Оптимальная толщина металла, используемого для данного типа самодельного оборудования, — 5-7 мм.Именно такой размер гарантирует достаточно высокую прочность и не чрезмерный вес.

Если работы по уборке картофеля приходится выполнять на земле, имеющей избыток влаги, то чем легче аппарат, тем лучше. В этом случае можно использовать материал меньшей толщины.

Если почва твердая и каменистая, чем больше весит картофелекопалка, тем лучше. Своим весом он создаст необходимое для работы усилие.

Лемеху будет легче врезаться в землю и выворачивать пласты почвы наружу вместе с клубнями картофеля.

Какие колеса использовать для конструкции самодельной картофелекопалки

Для рассматриваемого типа техники можно использовать три типа колес:

с обычным протектором;
с тракторным протектором;
металл.

Каждый вид имеет как преимущества, так и недостатки. Применение любого из них вполне оправдано в разных случаях.

Если почва влажная и рыхлая, легко проваливается под большим весом, стоит остановить свое внимание на резиновых колесах.

Они достаточно легкие, а протектор тракторной резины легко разгребет землю, что позволит технике без труда трогаться с места, не скользить и не застревать.

Также при проектировании картофелекопалки следует выбирать максимально широкие колеса, иначе движение будет несколько затруднено.

Металлические колеса идеально подходят для работы на твердом грунте. Они значительно увеличат общий вес конструкции, которая в данном случае только на руку: плугу будет легче зарываться в землю и выполнять свою функцию.

Также целесообразно выбирать тракторный протектор цельнометаллических колес во избежание застревания и пробуксовки при движении по рыхлому и болотистому грунту.

Пальцевый барабан

По возможности на элеватор можно установить пальцевой барабан. Представляет собой отрезок трубы, на который приварены пальцы необходимой длины.

Деталь должна быть такого размера, чтобы не доходила до решетки буквально на пару сантиметров. Барабан установлен на специальной оси, к которой приварена звездочка.

С помощью цепной передачи ось барабана соединена с валом колеса.

Если все сделано правильно и расчеты верны, пальцы разобьют твердую, высохшую землю, которая падает вместе с клубнями на решетку элеватора. В результате картофель максимально очистится от налипшей почвы.

Для изготовления такого варианта вам понадобится:

Отрезок трубы большого диаметра;
круглые металлические листы , которые впоследствии закроют оба отверстия в трубе;
стальной стержень , который будет выполнять функцию оси вращения;
длинные цилиндрические металлические пальцы (можно использовать арматуру, используемую для армирования бетона).

Вся конструкция изготовлена методом контактной сварки.

Покупка заводской картофелекопалки – очень затратное мероприятие. Поэтому при отсутствии лишних денег и большого количества времени, а также отлаженных голове и руках можно легко накопить приличную сумму.

Посмотрев видео, можно сделать вывод, что важно внимательно и добросовестно относиться к своей работе, тогда самодельная картофелекопалка прослужит вам без поломок и простоев очень долго:

Посадка, выращивание и особенно сбор урожая картофеля – непростая работа.Тот, кто хоть раз проделывал эту работу, должен помнить ощущения от бесконечного взмаха лопатой при выкапывании картошки. Предлагаем вам узнать как сделать картофелекопалку своими руками для трактора . Видео, чертежи и фото из этой статьи помогут вам сделать качественную технику с минимальными затратами.

Конструкция картофелекопалки для мотоблока «Нева»

Немного смекалки и наличие подручных материалов подскажут садоводу-любителю способ создания отличного средства малой механизации труда.Картофелекопалка для мотоблока Нева проста в сборке. Предлагаем краткое описание необходимых материалов и последовательность сборки отдельных элементов, размеры и чертеж механизма, а также видео о том, как сделать картофелекопалку своими руками для трактора.

Фото картофелекопалки

Самодельная картофелекопалка для трактора вырывает клубни картофеля из земли и оставляет их на поверхности. Осталось собрать картошку.

Чтобы сделать картофелекопалку для мотоблока по чертежам, необходимо подготовить:

уголок 63х40 мм для устройства сварного каркаса;
канал №8;
для изготовления долей размером 8 мм.

Рама картофелекопалки для мотоблока сварена из уголка и швеллера по чертежам и видео. Вы можете настроить свое оборудование. Чтобы сделать картофелекопалку для мотоблока, необходимо выполнить следующие действия:

Лемех собран из металлических пластин и закреплен на корпусе элеватора.
Элеватор может менять угол, и это меняет угол копания.
Детали, которые будут участвовать в непосредственном процессе копания, должны быть заточены по кругу. Это поможет избежать разрезания клубней картофеля при копке.
Редуктор состоит из 2-х цилиндрических корпусов разного диаметра, соединяющих ведущий и ведомый валы, которые изготовлены из стали.
с приваренными ступицами закреплены на шпонках вала.

Интересное видео: Ревущая картофелекопалка для мотоблока.Размеры (править)

Еще одной деталью картофелекопалки является очистной барабан, представляющий собой конструкцию из двух роликовых цепей, надетых на стержни. Для прочности конструкция установлена на изогнутых дисках. Вращающийся вал передает движение звездочкам, от которых вращаются оси чистящего барабана. Слайдер изготовлен из пластика, что обеспечивает хорошее скольжение цепи. Входной вал копателя смонтирован в кожухе. К входной оси прикреплена звездочка с подшипником.Распорные втулки прикреплены к обеим сторонам звездочки.

Чертеж с размерами картофелекопалки

Чертеж картофелекопалки

Теперь вы знаете, как делается картофелекопалка для мотоблока «Нева» своими руками размеры по чертежам и видео. Использование, даже самостоятельно собранного, значительно сокращает время рутинных и . Это также повысит урожайность и лучше сохранит передовой картофель.

Наверное, каждый владелец большого приусадебного участка или огорода хочет максимально облегчить трудоемкость земельных работ и сократить время обработки почвы до минимума, поэтому дачники стремятся обзавестись мотоблоком и различной техникой к нему. Если вы являетесь счастливым обладателем этой полезной техники и любите выращивать на своем участке много картофеля, то есть смысл задуматься о необходимости картофелекопалки для механизированной уборки урожая. Сейчас для всех видов мотоблоков можно купить различные конструкции и улучшенное оборудование, а можно приложить немного усилий и сделать копатель для мотоблока своими руками.В этой статье мы познакомим вас с разновидностями этого приспособления и расскажем, как сделать картофелекопалку своими руками.

Картофелекопалка своими руками – особенности конструкции

Картофелекопалки бытовые

бывают двух типов: простая и вибрационная . Принцип работы всех видов картофелекопалок одинаков — рало, лемех или лапы погружаются в почву и на ее поверхность извлекаются клубни картофеля. Таким образом, огороднику не нужно будет вручную выкапывать картошку из каждой лунки – за него это сделает огородный агрегат.Оба типа копателей можно сделать самостоятельно из подручных средств, а можно купить некоторые комплектующие, стоимость которых невелика, и сэкономить бюджет.

Копатель простой представляет собой приспособление в виде остроконечного изогнутого листа железа, к которому веерно приварены стержни. Этот мини-сошник разрезает почву и поднимает клубни в виде расширяющегося веера из веток, удаляя лишнюю почву. Простая копалка, которая прицепляется к мотоблоку, механизирует уборку картофеля.

Виброкопалка представляет собой конвейерную картофелекопалку для использования при работе с мотоблоком.Комплектуется просеивающей решеткой и колесами. Механизм уборки такой копалкой прост: почва срезается отвалом, который вместе с клубнями картофеля попадает в решетку, где происходит отсеивание корнеплодов от комьев земли с последующим прикатыванием просеивающей решетки к почве. поверхность.

Важно! Картофелекопатель своими руками имеет смысл сделать для обработки участков с легкими и среднетяжелыми почвами.

Как сделать картофелекопалку своими руками: выбираем материал и инструмент

Для того, чтобы сделать обычную самодельную картофелекопалку для мотоблока, вам потребуются следующие материалы:

каркас из сваренных между собой уголков, размер которого 40 на 40 мм;
секции труб или каналов 1.длина 3 м;
арматура диаметром 10 мм;
толщиной 7 мм и более для бортов ограждения и лемехов;
штук квадратных труб или швеллеров для металлических стоек — 8-10 штук;
вращающийся металлический барабан и цепь для передачи вращения;
колеса, болты и крепеж.

Знаете ли вы? Картофелекопалка вибрационная для мотоблока обеспечивает уборку до 95% всего урожая картофеля, а простая веерная — до 85%. Оборудование и инструменты, необходимые для создания картофелекопалки своими руками: сварочный аппарат

;
дрель и дрель;
ножницы по металлу;
молоток, ключи;
Болгарский.

Особенности изготовления простой картофелекопалки

Простая картофелекопалка — это усовершенствованная изогнутая лопата, которая погружается в землю под клубнями картофеля и выталкивает их на поверхность. Правильно рассчитав ширину копалки и угол наклона режущего инструмента, можно во время уборки рыхлить почву, которую не нужно будет перекапывать.Сделать простую картофелекопалку элементарно – три листа железа свариваются между собой и специальным крепежом крепятся к мотоблоку. Простота конструкции и малое количество комплектующих позволяют изготовить ее начинающему механизатору, умеющему работать со сварочным аппаратом.

Как сделать окучник

Простейший окучник – листерного типа, который состоит из двух остроконечных сварных крыльев из листового железа толщиной не менее 2-3 мм.Это приспособление имеет фиксированную длину захвата за счет неподвижных элементов, острие которых вонзается и рыхлит землю, поэтому каждый огородник, планирующий сделать простую картофелекопалку своими руками, должен предварительно сделать чертежи приспособления с учетом ряда приемлемое для него расстояние, которое он обычно выдерживает при посадке картофеля. Обычно это около 60 см, а промышленные окучники имеют ширину всего 30 см. Для изготовления окучника нужно взять лист металла толщиной не менее 3 мм треугольной формы, длина основания которого составляет от 30 до 60 см, а высота около 30 см.Этот элемент окучника сгибается по высоте треугольника, тем самым получается острие, вонзающееся в землю, к нему привариваются небольшие прямоугольники в виде крыльев, размах которых будет равен ширине междурядья. К основному треугольнику веерообразно приваривают 7-10 стержней длиной около 30 см. Для лучшей жесткости край треугольника укрепляют железным стержнем толщиной не менее 3 мм.

Важно! Жесткая подставка не позволит перегрузить двигатель мотоблока во время работы.

Крепление для картофелекопалки

Для крепления картофелекопалки к мотоблоку необходим металлический прямоугольник 50*520 мм, толщина металла которого не менее 10 мм. На нем просверливают отверстия для регулирования глубины погружения наконечника копалки в землю во избежание разрезания клубней. Жесткость законцовки и крыльев имеет смысл увеличить, соединив края крыльев железной пластиной, к которой будет приварена стойка конструкции, несущая на себе всю нагрузку земляных работ при уборке картофеля; по возможности эту металлическую часть можно предварительно закалить.

Как сделать своими руками картофелекопалку ревущего типа

Сделать копалку для картофеля своими руками немного сложнее, но очень реалистично в исполнении. Сначала нужно изготовить отдельные составляющие этого полезного агрегата, соединить их между собой, проверить работу механизма, и вибрационная картофелекопалка для мотоблока своими руками готова к уборке картофеля. Изучим все этапы изготовления картофелекопалки для мотоблока. Перед изготовлением данного механизма рекомендуется сделать схематический чертеж картофелекопалки для мотоблока с указанием размеров деталей для наглядности при замере материала и дальнейшей сварке.

Для начала рекомендуется изготовить раму для просеивателя. Для этого из квадратной трубы 40*40 мм (или уголков) следует сварить прямоугольник размером 120*80 см, который нужно хорошо отшлифовать болгаркой. Затем на четверть длины этого прямоугольника каркаса приваривается кусок квадратной трубы 40*40 мм для перемычки и дальнейшей установки стержней.В другой части рамы делаем крепление для оси колеса, для этого с внешней стороны по углам нужно вертикально расположить и приварить два отрезка длиной 15 см из трубы диаметром 30 мм, и просверлите в каждой трубе отверстие сверлом диаметром 10 мм.

Затем следует установить несколько вертикальных стоек – для этого нужно отступить от встроенных перемычек по 5 см с обеих сторон и приварить квадрат размером 3*3 см и длиной 50 см, затем отступить еще 20 см и приварить 40-сантиметровые стойки, после чего отступить 40 см и приварить 30-сантиметровые стойки, в результате получится своеобразная лестница.Теперь нужно соединить стойки металлической полосой, толщина которой 0,4 мм, под углом 45 градусов, в итоге получится треугольная конструкция.

Знаете ли вы? Первая картофелекопалка на конной тяге была создана русским кузнецом в 1847 году.

Как сделать скатную доску и рало

Следующим этапом изготовления картофелекопалки своими руками является сварка рабочей части нашего приспособления — рала и скатной доски.Рало необходимо для выкапывания клубней картофеля из почвы с последующей их подачей на скатную площадку из железных прутьев. Для сооружения рала необходимы два металлических листа размером 400*400 мм толщиной 0,3 мм, в каждом из которых нужно сделать отверстие под болт, а также просверлить отверстие в стойках, отступив 5 см от края, и прочно прикрутите болтами эти металлические пластины к раме. Затем металлическая пластина размером 30*70 см конусообразно сгибается в центральной части с помощью ударов молотка и приваривается к боковым листам встык – получился рал, край которого нужно заточены для лучшего проникновения в землю.

Скатная доска сваривается из 8-10 металлических стержней или отрезков арматуры длиной около 1,2 м, один конец которой приваривается к днищу рельса, а другой выходит за пределы копалки и перемещается достаточно свободно. Стержни привариваются параллельно на расстоянии около 40 мм. Для усиления конструкции на торце рамы с двух сторон от нее можно приварить швеллер длиной около 30 см – это будут подступенки, к которым приваривается брусок. Затем к ней будут приварены стержни на расстоянии двух третей их длины для прочности скатной доски.В процессе уборки свободные края веточек будут вибрировать и сбивать прилипшую к корням почву. Сбоку от стоек скатной доски также рекомендуется приварить металлические пластины, чтобы предотвратить выпадение клубней картофеля из конструкции шпалеры.

Выбор колес для строительства

Мы уже ознакомились с основными этапами как сделать картофелекопалку своими руками, теперь нам нужно выбрать колеса для конструкции из следующих вариантов:

металлические — подходят для работы на твердом грунте, своим весом утяжеляют копалку и улучшают работу сборщика;
резиновые простые — используются для работы на рыхлом грунте, по мокрому грунту, не дадут возможности перевозить садовый инвентарь;
резиновые с тракторным протектором – позволят использовать конструкцию в мокром грунте без проскальзывания, они громоздкие и тяжелые.

Резиновые колеса с тракторным протектором — лучший вариант для изготовления картофелекопалки. Колесо снабжено креплением, похожим на букву «Г», которое крепится к оси, закрепленной на раме копателя. Колесо можно закрепить «шпилькой» по аналогии с садовой тачкой.

Важно! Более широкие колеса облегчат перемещение картофелекопалки по грядкам.

Изготовление крепежа

И вот мы на завершающем этапе изготовления картофелекопалки своими руками — изготовление крепежа и окончательная сборка механизма.Редуктор крепится к оси с помощью подшипников, транспортный механизм собран из колес, роликовых цепей, металлических дисков. Ось, как соединительный мост, должна крепиться звездочками, к ней привариваются диски, к которым крепятся колеса. Цепь будет передавать энергию и вращать валы, приводя в движение механизм картофелекопалки.

Затем делается держатель с буквой «Г». Длинный конец крепится к балкообразной детали, которая соединяется с мотоблоком, а короткий конец приваривается к наконечнику рала.Для контроля угла наклона рала оптимальным вариантом будет соединение бруса с картофелекопалкой двумя и более болтами.

В результате всей проделанной работы у вас будет картофелекопалка для мотоблока, очень простая в управлении, кроме того, она будет частично разборной и транспортабельной за счет болтового соединения механизма. Такая копка для картофеля поможет извлечь клубни картофеля из почвы, немного очистить от грунта и аккуратно разложить их по поверхности борозд.Владельцу приусадебного участка останется только собрать урожай и обеспечить ему оптимальные условия хранения.

Была ли эта статья полезной?
Не совсем

Картофелекопалка длиной мини-трактор помогает быстро и с минимальными потерями собирать урожай корнеплодов. Сделать это устройство своими руками достаточно сложно, но многие фермеры предпочитают использовать самодельные агрегаты.

Мини-трактор-копатель предназначен не только для уборки картофеля. С помощью этой насадки можно оптимизировать сбор свеклы, моркови, редиски и репы.Эти устройства крепятся к задней навеске трактора, бывают однорядными и двухрядными.

По типу работы картофелекопалки можно разделить на конвейерные и вибрационные. В этой статье мы рассмотрим популярные модели и расскажем, как сделать копатель для мини-трактора своими руками.

Принцип работы картофелекопалки

Приспособления для выкапывания корнеплодов очень просты в использовании. Навесное оборудование крепится к задней навеске мини-трактора.Во время движения ножи, установленные на агрегате, вскрывают слой почвы на глубину около 25-30 сантиметров, извлекая клубни картофеля.

Двигаясь по конвейеру, картофель освобождается от остатков почвы и ботвы. После этого очищенный урожай поступает в накопительный бункер или падает в проходы.

На российском рынке навесная сельхозтехника, картофелекопалки для мини-трактора представлены в большом ассортименте. Следует отметить, что фермеры охотно приобретают не только импортную, но и отечественную продукцию.

Все агрегаты отличаются друг от друга производительностью, массой конструкции и техническими характеристиками. Независимо от производителя, все устройства работают очень аккуратно и помогают собрать урожай с минимальными потерями.

Обзор популярных моделей картофелекопалок

ККМ-3

Вес данного агрегата всего 40 килограммов, поэтому для мини-трактора это устройство оптимально. … К основным узлам относятся активный сошник для вскрытия почвы и просеивающая сетка.Эти особенности указывают на то, что это однорядная вибрационная картофелекопалка.

Глубина обработки почвы 20 сантиметров. Ширина охвата этой насадки составляет 400 миллиметров. Усилие, необходимое для работы, передается через вал отбора мощности мини-трактора. Устойчивость агрегату придают два колеса. Экскаватор обслуживает один механизатор.

КФТ2-01

Картофелекопалка конвейерная однорядная предназначена для работы на легком грунте … Неплохо для мини-тракторов МТЗ.

Картофелекопалка рыхлит почву на глубину от 15 до 20 сантиметров. Ширина захвата 580 миллиметров, производительность около 0,2 га в час. Стоит отметить, что вес техники составляет 125 килограммов, поэтому для качественной работы требуется соответствующая тяговая мощность мини-трактора и двухдиапазонный вал отбора мощности.

4У-1

Картофелекопалка транспортная от китайских производителей. Подходит для уборки всех видов корнеплодов. Масса навесного оборудования составляет 135 килограммов, поэтому мини-трактор должен иметь мощность от 18 до 30 лошадиных сил.

Кроме того, для корректной работы изделия частота вращения вала отбора мощности должна быть не менее 540 об/мин. Ширина охвата составляет 650 миллиметров, но картофелекопалка однорядная. Устройство крепится к трактору с помощью трехточечной задней навески. Производительность — 0,2-0,3 га в час.

ДТС-1

Картофелекопалка конвейерная, отличается хорошей производительностью и точностью работы.Режущий орган устройства состоит из трех отдельных лемехов, задняя часть которых находится на одной оси с конвейерной лентой. Данная схема обеспечивает частичную очистку клубней перед поступлением на конвейер и минимизирует потери при уборке.

Все трущиеся части и опорные подшипники защищены от пыли, что положительно сказывается на сроке службы оборудования. Следует отметить, что установка оснащена эллиптическим встряхивателем и гладкими роликами, по которым движется конвейерная лента.

Z-653/2

Картофелекопалка транспортная, предназначена для мини-тракторов тягового класса 0,6-0,9. Вес техники составляет 320 килограммов, поэтому мощность дизельного двигателя, устанавливаемого на мини-трактор, должна начинаться от 18 лошадиных сил.

Устройство может работать на междурядьях шириной от 60 до 75 сантиметров. При умеренной влажности воздуха и нормальной структуре почвы с каждого гектара можно собрать до 100 центнеров урожая. При этом собранные клубни практически не будут повреждены.Диапазон скоростей для оптимальной работы оборудования должен варьироваться от 1,5 до 6 км/ч.

Обзор популярных моделей картофелесажалок

КС-2МТ

Мини-тракторная картофелесажалка предназначена для обработки двух рядков. Масса конструкции навесного оборудования составляет 115 кг. Ширина между рядами посадки регулируется, ширина может варьироваться от 60 до 75 сантиметров.

Под семена отведено два бункера объемом по 35 литров каждый. Стоит отметить, что данный аппарат сажает 5 картофелин на погонный метр.

2 МБС-1

Картофелесажалка однорядная от китайских производителей. Вес техники составляет 105 килограммов, поэтому для работы необходимо использовать мини-трактор мощностью от 12 до 18 лошадиных сил.

Стоит отметить, что глубина посадки клубней составляет 8-12 сантиметров, при этом шаг между кустами будет 25-27 см.

Из особенностей можно выделить посадку картофеля и одновременное внесение удобрений.Для этого в картофелесажалке предусмотрено два контейнера: 40 кг для семян и 25 кг для удобрений.

S-239

Это двухрядная модель, которая может работать в автоматическом режиме. При работе с этой насадкой можно регулировать ширину рядов, расстояние между клубнями и глубину посадки.

Производительность агрегата 0,3-0,4 га в час. Обслуживается одним трактористом, для работы потребуется мини-трактор тягового класса 0,4 и выше.

Самодельная картофелекопалка

Если вы не хотите тратиться на заводское навесное оборудование, вы можете оснастить свой минитрактор самодельной картофелекопалкой.Стоит сразу отметить, что за изготовление такой конструкции рекомендуется браться, только подготовив предварительные чертежи и эскизы. Чертежи помогут точно определить количество материала и рассчитать усилие натяжения.

Выполнение данной работы лучше доверить человеку с техническим образованием. Подготовив чертежи, можно приступать к сборке навесного оборудования для мини-трактора.

Сначала нужно сделать рамку. Необходимо взять металлический уголок или швеллер.Части каркаса свариваются между собой с помощью электросварки. Затем из листа металла или куска водопроводной трубы изготавливается основная рабочая плоскость — лемех.

Эта часть предназначена для вскрытия почвы. Некоторые фермеры приваривают лемех к раме элеватора. Это ошибка, такой нож долго не прослужит, потому что на него ложится основная нагрузка. Оптимальным вариантом будет резьбовое соединение.

Сам элеватор крепится к раме под углом.Для этого из стального профиля делается «стакан» с втулками. Втулки соединены между собой валами из высокопрочной стали. На шпонки вала установлены зубчатые колеса со ступицами.

Для изготовления приводного барабана вам понадобятся роликовые цепи и шина. Прут должен быть круглым, на него будут надеты цепи. Для надежности конструкции по бокам приварены два металлических диска. Барабан устанавливается на неподвижную ось, которую необходимо вставить в кожух. После этого устанавливается звездочка с опорным подшипником.

Самодельная картофелекопалка для мини-трактора готова к работе. Изготовление такой конструкции своими руками – довольно трудоемкий процесс. Вам также потребуются навыки электросварки и инженерные навыки.

Если вы только пробуете себя в роли изобретателя, то гораздо проще приобрести заводскую модель. Стоимость отечественных однорядных картофелекопалок не превышает 30 000 рублей. Обычно затраты на покупку оправдываются за один сезон.

Для тех, кто знаком со сварочными работами не понаслышке и любит повозиться с различными приспособлениями, хочется добавить, что приведенная выше конструкция самодельного копателя далеко не единственная.

На просторах всемирной паутины можно найти чертежи различных приспособлений, предназначенных для уборки корнеплодов. Поняв принцип работы и изучив схемы и чертежи, можно попробовать создать навесное оборудование по собственному проекту.

Уникальность принципа работы моей самодельной картофелекопалки заключается в следующем: при движении за мини-трактором между рядами прицепной механизм своим лопатообразным сошником приподнимает подберезовик (ряд картофеля) и освобождает плоды .

Урожай, немного почвы, а также остатки ботвы попадают на цепно-балочный транспортер элеватора.

В других конструкциях после конвейера плоды по проходному желобу попадают в очистительный барабан, на приеме в котором они бесконечно скапливаются, увеличивая время уборки. В моем самодельном уборочном механизме нет очистительного барабана — земля высыпается через решетку еще на конвейере, засохшая ботва особых неудобств не доставляет, а очищенные плоды попадают в накопительный бункер.

Дизайн

Комбайн прост по конструкции — состоит из большого количества узлов и деталей от списанной сельхозтехники, в первую очередь от старой, промышленной картофелеуборочной техники. Технология его изготовления, однако, проста – достаточно иметь ножовку по металлу, электродрель и сварочный аппарат (токарные работы присутствуют в минимальном количестве).

Чертежи самодельной картофелекопалки

Кинематическая основа: 3 цепная и 1 цепно-пружинная передача (при использовании роликовых цепей звездочек мопедов, велосипедов и сельскохозяйственных агрегатов).

Пояснения к чертежу: 1, 2 — тяги шарнира и навески (условно не показаны на виде спереди), 3 — рама мотор-редуктора, 4 — топливный бак, 5 — двигатель, 6 — приводная цепь элеваторного конвейера , 7 — бункер-накопитель, 8 — колесная тележка, 9 — планки регулировочные, 10 — узел крепления элеватора, 11 — цепной транспортер, 12 — борт элеватора, 13 — сошник.

Лифтовое устройство

А теперь подробнее о каждом из самых важных узлов.Наиболее важным среди них является лифт. Он выполняет 2 функции: транспортно-перемещающую и чистящую картошку, а также функцию основания — к его раме крепится комплектный редукторный механизм. Подъемник установлен асимметрично колесной тележке.

Чертеж самодельного лифта

Элеватор (конвейер и скаты условно на виде сверху не показаны): 1 — сошник, 2, 10 — борг, 3, 9 — скаты. 4 — рама, 5 — регулируемая опорная звездочка (z=9, 2 шт.), 6 — звездочка неподвижная опорная (z = 9, 2 шт.), 7 — звездочка неподвижная тяговая (z = 9, 2 шт.), 8 — карданный вал, 11 — болт М10 (16 шт.).

Это связано с принципиальными особенностями работы трактора — ширина колеи, как правило, больше расстояния между котлами, поэтому одна группа колес трактора и монитора постоянно перемещается между рядами, а другая группа — вдоль убранная площадь поля. Каркас лифта изготовлен из угловых профилей 45х45 мм. К нему крепятся лемех и корпуса опорной и тяговой звездочек на валу привода конвейера.Цепно-стержневой конвейер (гусеничный) — от списанного комбайна для уборки картофеля.

Его цепи были уменьшены примерно до 1670 мм (изготовлено 44 стержня), а стержни укорочены до 300 мм. Гусеница снабжена лопатками для захвата плодов (при их отсутствии крупные плоды скатывались бы вниз) и установлена на опорных звездочках, передние звездочки регулируемые (определяют уровень натяжения цепи).

Конвейер приводится в движение тяговыми звездочками на приводном валу.Причем скорость больше, чем движение трактора между рядами, иначе комбайн не справился бы с количеством поступающих плодов. К угловым рамкам рамы крепятся бортики из листовой стали (толщина — 1 мм), к бокам крепятся откосы, которые замыкают цепи, чтобы туда не попала картошка. Причем установлены две пары кронштейнов: одна пара для планок, которые регулируют угол наклона по отношению к колесной каретке, и другая пара для установки руля высоты на каретку.Как указывалось выше, к элеватору крепится мотор-редукторный механизм с собственной базой.

Силовая часть

Мотор от мопеда Д-6, без доработок (однако очень желательно установить вентилятор принудительного охлаждения). Его мощности более чем достаточно для привода конвейера. Приводится в движение очень просто — с помощью спускового рычага. Для выполнения этой операции достаточно ручных усилий.

Чертеж силовой установки

Мотор-редуктор: 1 — блок-рама, 2.9 — большие звездочки (z = 48) с втулками, 3, 7 — малые звездочки (z = l6) с втулками, 4 — двигатель, 5,6 — верхний и нижний кожухи валов с подшипниками (от сельхозтехники), 8 — рама двигателя, 10 — цепи мопеда, 11 — рычаг ручного запуска двигателя.

Рама силового агрегата

Рама мотор-редуктора: 1 — стойка левая, 2 — кронштейн задний, 3 — кронштейн передний, 4 — поперечина нижняя (2 шт.), 5 — поперечина верхняя (2 шт.), 6 — стойка правая, 7 — верхние люльки (2 шт.), 8 — площадка для рамы двигателя (сталь, лист, s3), 9 — нижние ложементы (стальной уголок 50х50х3, 2 шт.). Детали I — 7 из стального уголка 40х40х3. Все крепежные пазы сделаны на месте.

Редуктор состоит из трех цепных передач (цепи мопедные, а звездочки модернизированные велосипедные), а также верхнего и нижнего промежуточных валов. Функция редуктора заключается в передаче крутящего момента от двигателя Д-6 на приводной вал лифта. Топливо поступает самотеком из бензобака, который установлен над двигателем.

Загрузочный механизм также прост по конструкции. Он состоит из тележки колес и бункера-накопителя. Основание каретки состоит из угловых профилей 40х40 мм. Стенки бункерного отсека сделаны из железа для крыши и прикручены к передней и задней стойкам с помощью толстой проволоки через специально проделанные отверстия (такой конструкции крепления более чем достаточно, а использование болтов или заклепок показалось мне не подходит).

Для разгрузки бункерного отсека решетчатое дно опускается, а плоды накапливаются в заранее подготовленных мешках.Лемех состоит из четырех составных частей: обрезанного диска от культиватора, стальной пластины толщиной 4 мм, передняя кромка которой срезана молотком по силуэту диска, и двух скоб из уголка 45×45 мм. профили. Сталь для изготовления диска закаленная, которой не страшны ни камни, ни сморщенные комки земли. Полукруглый профиль режущей кромки наиболее эффективен при выкапывании картофеля.

Лапа крепится к основанию элеватора четырьмя болтами.Я не буду специально рассматривать механизм сцепления. Техника у каждого разная, и насадка обычно крепится по-разному. Скажу лишь, что приводным элементом механизма является шарнир от рулевой тележки, имеющий прочную и надежную конструкцию. Картофелеуборочный комбайн работает уже два сезона, что значительно уменьшило физический труд нашей семьи.

Посадка картофеля + уборка урожая. Мелкомасштабные идеи.

Посадка и уборка картофеля с использованием малогабаритных машин

Выращивание картофеля, очевидно, очень важно и распространено в Восточной Европе и России, где он является традиционным продуктом питания.Наверное потому что их легко хранить, они имеют большую пищевую ценность и хорошо там растут.

Это продолжение моей предыдущей статьи. вспашка с лебедкой в котором описывалось, как они часто обрабатывают свои сады и небольшие поля с помощью легкого плуга, приводимого в действие электрическим или бензиновым двигателем. лебедка с электроприводом. Похоже, это работает удивительно хорошо. Сначала найдите минутку, чтобы проверить эту информацию.

В этой статье тема «Садоводство с помощью лебедки» продвинется на шаг вперед, исследуя варианты Посадка, прополка, и уборка картофеля небольшими машинами, тянущимися тросом лебедки.

Спасибо за прочтение! Грег Бака

Раздел 1: ПОСАДКА

Посадка картофеля немного сложнее, чем вы думаете. Помимо глубины и расстояния, вы также имеете дело с насыпью засыпьте почвой грядки (часто называемые окучиванием или окучиванием) и решите, будете ли вы сажать цельный семенной картофель или нарезать его на кусочки.

Самый простой способ — просто открыть борозду, засыпать в нее семенной картофель вручную, затем перетянуть почву и придать ей форму. длинный приподнятый гребень. Последние пару видео в моем предыдущая статья показал, как используется плуг мидлбастер, и именно он создает нужную глубину борозды. Но при этом остается много ручной работы. натяните почву на картофель и сформируйте гребень, так что давайте проверим другие варианты…

Простой метод — для больших садов

В этом первом видеоролике показана картофелесажалка, которая открывает борозду, позволяет высадить семенной картофель на место, а затем закрывает их с почвой и формирует это в хребет.

Эту машину можно легко переоборудовать, чтобы тянуть ее с помощью лебедки. Синяя часть будет прикреплена к паре передних колес. сформировать тележку. Сиденье можно переставить так, чтобы он смотрел вперед. Пара длинных ручек в задней части тележки позволила бы оператору наклонить его вверх, как рикшу, и откатить на противоположный конец поля.

Одно из преимуществ машины с ручной подачей заключается в том, что она позволяет использовать нарезанные кусочки семенного картофеля, что более экономично для садоводы.Улучшением было бы добавление некоторых индикаторов расстояния или «флажков» к колесам, чтобы оператор знал, когда бросить еще одну окучку.

⮝ Щелкните значок динамика, чтобы включить звук.

Может легко тянуться лебедкой Посадочная машина в этом двухминутном видео может быть колесной тележкой, на которой один человек едет, а другой управляет лебедкой. Из-за веса лучше каждый раз перемещать лебедку, а не тащить тележку обратно через сад.

Комплексный метод — для мелкотоварного сельского хозяйства

В этом видео показана более автоматическая картофелесажалка, которая открывает борозду, высаживает семенной картофель с одинаковым интервалом, а затем закрывает их с почвой и формирует это в хребет.

Эту машину также можно переоборудовать, чтобы ее можно было тянуть лебедкой. Красная часть будет прикреплена к паре передних колеса, образующие тележку. Поскольку сиденье не требуется, оператор может идти сзади, чтобы рулить.Необходимо улучшение, чтобы позволить это чтобы создать более высокий и широкий гребень, как это делает синяя машина.

Для этой машины требуется целый семенной картофель. Загрузка достаточного количества картофеля для посева в один ряд позволит оператору тяните пустую и более легкую машину обратно через поле.

⮝ Щелкните значок динамика, чтобы включить звук.

Автоматическая картофелесажалка Эта машина не требует, чтобы оператор бросал семенной картофель вручную.Это оставило бы оператору свободу управлять когда трос лебедки тянет его вперед. Но будет более дорогая и сложная машина.

Раздел 2: ПРОПОЛКА

Когда картофель сажают на длинные гряды, прополка становится очень сложной. Это потому, что есть так много наклонной почвы, чтобы иметь дело с участием. И между каждым хребтом есть узкая долина. Фермеры, выращивающие картофель, используют пары дисков, установленных под одинаковым углом и с одинаковым интервалом. как на их оригинальном посадочном орудии (см. выше).Таким образом, они в основном перестраивают стороны хребтов с каждым пройти, и одновременно убить сорняки.

Находчивые садовники в видеоролике ниже взяли эту идею на вооружение. Буквально…

Простой метод — для больших садов

Эти ребята заслуживают аплодисментов за то, как они действительно упростили операцию по прополке картофеля И за хороший чистый дизайн их инструмента. Интересно, можно ли его улучшить, используя ту же ручку сзади, что и в спереди, но расширяя его влево, а не вправо? Это позволило бы каждому оператору ходить по долине.

Каким бы хорошим ни был их инструмент, он , а не будет работать, если его тянуть лебедкой. Причина в том, что трос лебедки нужно будет провести по вершине хребта, чтобы вытащить его прямо. Движущийся кабель порвет листву растений. и, скорее всего, убить их.

⮝ Щелкните значок динамика, чтобы включить звук.

Очень хорошая машина для прополки картофеля! Да, ребята выглядят немного глупо с ускоренным фильмом, но что улучшение по сравнению с ручной прополкой.

Комплексный метод — для мелкотоварного сельского хозяйства

Чтобы машина с лебедкой могла пропалывать картофель, посаженный на гребнях, трос должен оставаться в ендове. Этот предотвращает повреждение кабелем листвы растений.

Вот ссылка на видео о прополочной машине для картофеля с шипами

На линейном чертеже показано, как можно модифицировать эту картофелеуборочную машину с «шипованными дисками» для прополки одной долины за раз с помощью лебедки.Его можно было легко отодвинуть к дальнему концу, наклонив вниз на резиновое колесо.

Устройство для прополки ендов картофельных гребней

Раздел 3: СБОР

Теперь вы увидите реальную причину того, что фермеры сажают картофель на длинные гряды. Это значительно упрощает их сбор.

Так как гряда воссоздается каждый сезон, почва довольно рыхлая.А так как гряда над землей, то и почвы не так уж много. зачерпните и просейте, чтобы собрать урожай картофеля. Добавьте «рыхлую почву» к «над землей», и вы получите множество возможностей для легкого уборка закопанного картофеля.

Технически возможно зачерпнуть и убрать картофель, выращенный «на ровном месте», но для этого требуется гораздо более крупное и мощное оборудование.

Простой метод — для больших садов

Что ж, эта серия статей началась с плуга, теперь плугом и закончится.Обратите внимание на угол и «пальцы» на этом специальном плуге для картофеля. Идея состоит в том, чтобы разбить гребень, вытащить картофель и оставить его на поверхности почвы для удобного сбора урожая. Пальцы на верхней части плуга (металлические стержни) должны сначала пропускать рыхлую почву. поэтому клубни и комья земли падают последними и, следовательно, остаются на поверхности почвы. Есть более эффективные пальцы на картофельный плуг в этом другом видео.

Этот инструмент можно также легко тянуть с помощью лебедки. Возможно, старый мотоблок или культиватор без двигателя мог бы обеспечить колеса, рама и руль, к которым можно прикрутить этот уборочный плуг и другие инструменты? Также см. это видео для красиво оформленного устройства.

⮝ Щелкните значок динамика, чтобы включить звук.

Уборка картофеля специальным плугом Кажется, что он делает достойную работу, но из-за его узкого лезвия он может оставлять в земле несколько зерен.См. статью для ссылки на другой стиль плуга для картофеля, который может работать лучше.

Комплексный метод — для мелкотоварного сельского хозяйства

В этом видеоролике показан более крупный, механический картофелеуборочный комбайн, но принцип действия тот же, что и в приведенном выше устройстве меньшего размера. есть изогнутый лезвие совка, которое прорезает под гребнем, затем стержни (как и пальцы выше) сначала просеивают рыхлую почву и сбрасывают комья и клубни поверх почвы сзади.Стержни трясутся и вибрируют, чтобы почва быстро просеивалась. трактора ВОМ приводит в действие встряхивание. Эту машину можно увидеть в деталях здесь

Было бы сложнее использовать мощность лебедки для управления таким комбайном, но не невозможно. Если лебедка замедлилась, она больше тяговое усилие, и рыхлая почва имеет больше времени для прохождения через стержни. Вибрация не требует большой силы, поэтому, возможно, комбайн может нести аккумулятор и двигатель постоянного тока или небольшой бензиновый двигатель только для создания вибрации.

Так или иначе, кто-то должен собрать картошку и положить ее в ведро. Но это довольно благодарная работа…

⮝ Щелкните значок динамика, чтобы включить звук.

Немного более эффективная машина Более широкое U-образное лезвие на этой машине отлично справляется со сбором всего гребня, чтобы не пропустить картофель. Дрожащие пальцы просто ускоряют просеивание почвы со дна желоба.Почва должна быть довольно сухой для это работать хорошо.

Ну вот и «накручивает» мои статьи о лебёдочной садовой технике. Нажмите на Указатель статей, чтобы увидеть, какая другая информация у нас есть.

Как фермеры выращивают картофель: их машины – GrowerExperts.com

Главная » Картофель » Как фермеры выращивают картофель: их машины

Вы когда-нибудь задумывались, как фермеры выращивают картофель? Во многих хозяйствах при выращивании картофеля используется следующее оборудование:

Опрыскиватель – используется для защиты урожая от болезней.
Плуг для начала обработки полей.
Вращатель/мотокультиватор, используемый для измельчения почвы перед посадкой.
Машина для посадки семенного картофеля для размещения семян в рядах/рядах или грядках на нужной глубине и расстоянии друг от друга.
Картофелеуборочный комбайн. Используется для выкапывания картофеля с поля и отделения почвы от ботвы, оставляя только чистый картофель.
Прицеп/прицепы, которые вывозят картофель в ящиках или навалом.
Несколько сельскохозяйственных тракторов для выполнения этих задач.

Производство картофеля должно иметь самый высокий спрос на технику из всех различных сельскохозяйственных предприятий. Посетите поле, где сажают картофель, и посчитайте количество тракторов. Бьюсь об заклад, их будет около десяти в этой области одновременно. То же самое и во время сбора урожая.

Для небольших картофелеводов будет меньше техники, но все равно будет задействовано два или три трактора одновременно.

Поскольку я выращивал картофель в коммерческих целях, я буду использовать некоторые из имеющихся у меня изображений техники, которую я использовал.Это мелкосерийное старое оборудование.

Современное оборудование для выращивания картофеля стоит сотни тысяч фунтов стерлингов/долларов и требует крупных инвестиций. Обычно это накапливается на протяжении всей жизни фермеров в одной семье.

Как выращивать картофель

Прежде чем я начну эту статью подробно, я хочу рассказать вам о замечательной статье, которую я написал. Как вырастить картошку дома . Это охватывает все, от посадки, подготовки семян, выращивания, сбора и хранения и многое другое об этом замечательном овоще.

Опрыскиватель

Современный прицепной опрыскиватель-опрыскиватель картофеля. Штанги (красные стрелы сбоку) позволяют фермеру обработать большую площадь поля за один проход.

Опрыскиватель будет использоваться для опрыскивания поля от сорняков перед вспашкой. Он будет использоваться снова на довсходовой стадии для уничтожения сорняков до того, как растения картофеля пройдут через сеялки.

Когда ростки картофеля становятся больше и появляется угроза фитофтороза, фермер почти каждую неделю опрыскивает урожай, чтобы защитить его.

Опрыскиватели для сельскохозяйственных культур имеют бак для распыляемой жидкости. Это вода, смешанная в правильном соотношении с необходимыми химикатами.

Распылитель выходит из штанг, которые представляют собой рукава, выходящие в сторону бака. На этих штангах установлены форсунки на определенном расстоянии друг от друга для равномерного распределения опрыскивателя по полю.

Плуг

Это изображение трехкорпусного оборотного плуга, которым я пользовался. Три отвала — это блестящие части, которые переворачивают почву.

Плуг – первый этап обработки почвы. Доски плуга обычно устанавливаются не менее чем на 8 дюймов вглубь поля, чтобы создать глубокую борозду, которую может обрабатывать ротоватор.

Ротоватор

Это 90-дюймовый ротоватор Howard со стальными лопастями под ним, которые разрыхляют почву.

Ротоватор используется для измельчения вспаханной почвы в мелкую пахоту. Это старый ротоватор, которым я пользовался много лет назад — современные культиваторы намного шире. Меньшие по размеру мотокультиваторы работают аналогичным образом.

Трактор, выполняющий эту работу, будет двигаться очень медленно, так что почва будет мелко обработана лезвиями, которые вращаются с высокой скоростью. Картофелесажалка будет сажать непосредственно в вспаханную почву.

Этот ротоватор имеет на задней части каток-измельчитель, который используется для установки глубины, на которую ротоватор опускают в почву.

Картофелесажалка

Это автоматическая картофелесажалка Ransoms Faun, которая загружает удобрения и семена в сеялку

Это старая автоматическая сажалка, которую я сделал в 1970-х годах британской компанией Ransomes.Эта сеялка имеет два передних бункера для удобрений , которые вы заполняете 50-килограммовыми мешками с удобрениями. Семенной картофель был засыпан в бункер сзади.

Сначала в сеялку было заложено удобрение – калиброванная доза. Затем уложили семенной картофель и сеялку накрыли тремя сеялками. Они образуют два сверла одновременно. Они сидели в ряд за колесами плантатора.

Картофелеуборочный комбайн

Прицепной двухрядный комбайн Двухрядный картофелеуборочный комбайн Standen

На изображении выше показан принадлежащий мне двухрядный (двухрядный) картофелеуборочный комбайн, произведенный компанией Standen UK в 1990-х годах.

Картофелеуборочный комбайн работает за счет того, что передняя часть имеет фиксированную секцию лопаты. Это копается в почве ниже уровня картофеля в сеялке.

По мере движения комбайна почва и картофель перемещаются на сетку. Эта паутина состоит из ряда круглых стержней, расположенных на равном расстоянии друг от друга. Эти стержни расположены на расстоянии 20-50 миллиметров друг от друга и соединены по бокам и в центре резиновым/тканым ремнем.

Полотно движется вверх к задней части машины, несущей и просеивающей почву от картофеля.Он постоянно возвращается вниз под харвестером со скоростью, выбранной оператором харвестера.

По мере того как свежая земля и картофель переносятся на него, происходит просеивание картофеля и листьев (ботвы) через сетку.

Сеть картофелеуборочного комбайна. Это просеивает почву, оставляя картофель позади.

После этого разделения в конце комбайна должен быть чистый образец картофеля. Их перегружают в ящики на прицепе-платформе или прямо в прицепе для массовых грузов, в зависимости от предпочтений фермера.

Прицепной однорядный картофелеуборочный комбайн Однорядный картофелеуборочный комбайн «Grimme Cadet»

На изображении выше показан принадлежащий мне однорядный картофелеуборочный комбайн Grimme Cadet, изготовленный в 1980-х годах.

Это также прицепной комбайн, то есть его вес поддерживается собственными колесами. Картофельная сеялка входит в комбайн спереди рядом с тем местом, где она закреплена. Сверло движется вверх по вращающемуся полотну к задней части машины.

В этот момент картофель падает в большое круглое колесо, состоящее из отдельных корзин/ведров.Колесо вращается по часовой стрелке, в результате чего картофель поднимается наверх, где он падает вниз на сепаратор с резиновой лентой. Это помогает дополнительно удалить почву и ботву.

Показан сепаратор с резиновой лентой в задней части комбайна под корзинами круглого колеса и полотно стола подборщика спереди.

Наконец, картофель перемещается по сети сбора, которая движется медленно. Это дает операторам/сборщикам возможность удалить все оставшиеся куски почвы, камни или ботву.

Навесной однорядный картофелеуборочный комбайн Картофелеуборочный комбайн Underhaug Superfaun

На изображении выше изображен навесной однорядный картофелеуборочный комбайн, которым я владел.Его сделал Андерхауг, известный как Суперфавн.

Основным преимуществом этого комбайна является то, что он монтируется на навесные рычаги трактора. Это означает, что если вы столкнетесь с плохими почвенными условиями, вы можете поднять комбайн и продолжить движение по плохому участку.

Он также имеет преимущество на склонах, так как очень трудно тянуть тяжелый прицепной комбайн вверх по склону, если почва влажная или липкая.

С помощью этого комбайна мне удалось собрать картофель 10 декабря 2012 года на поле с небольшим уклоном в хороших условиях.Посмотрите видео здесь

Имея такой навесной комбайн, вы сможете убрать урожай с поля или оставить его гнить.

Сельское хозяйство | Бесплатный полнотекстовый | Прогресс исследований и разработка механизированных картофелесажалок: обзор

Изучая развитие технологии и оборудования для посадки картофеля, можно подтвердить, что чашечные сажалки в настоящее время являются наиболее широко используемым посадочным оборудованием в мире и будут продолжать свое доминирующее положение в будущем.Благодаря простой конструкции, легкости в эксплуатации и стабильным рабочим характеристикам, были разработаны различные технические характеристики чашечного картофелеуборочного оборудования, начиная от больших и заканчивая небольшими машинами. Более того, картофелесажалка чашечного типа может приводиться в движение не только двух/четырехколесными тракторами в больших/малых масштабах, но и при определенных условиях может приводиться в движение животным. По сравнению с картофелесажалкой чашечного типа, сажалки пневматического и ленточного типа обладают высокой приспособляемостью для посадки некалиброванного семенного картофеля с низким коэффициентом повреждения семян, среди которых сажалка пневматического типа не требует сортировки семян картофеля. и мало повреждает семена.Кроме того, его можно эксплуатировать на высокой скорости (более 10 км/ч) с хорошей производительностью высева. Кроме того, эффективность работы и качество могут быть гарантированы, а это значит, что у пневматической сеялки большое будущее. В то время как для сеялки ленточного типа на производительность высева влияет однородность размера семян картофеля. Высокая однородность размера семян обеспечивает хорошее качество посева; плохая однородность размера семян приводит к плохому качеству посева. Поэтому для получения хороших результатов посева семена картофеля перед посадкой ленточной сеялкой необходимо отсортировать по размеру.Можно сделать вывод, что в будущем использование сеялок ленточного типа может незначительно и медленными темпами увеличиваться.

Для картофелесажалки с вращающимся диском, несмотря на то, что она имеет преимущества простой конструкции машины, простоты эксплуатации, возможности для высева различных стандартных семян картофеля (нарезанных или целых) и хорошего качества высева, ручная подача семян для высева делает его очень трудоемким с низкой эффективностью работы. Этот тип сеялки обычно используется на небольших сельскохозяйственных угодьях, террасированных горных или холмистых участках.Хотя сеялки с вращающимися дисками не получили широкого распространения в мире, они имеют перспективы в развивающихся странах и некоторых развитых странах, где размеры сельскохозяйственных угодий ограничены из-за террасирования горных и холмистых районов. Для картофелесажалки пальчикового типа неправильная форма и размер семян картофеля легко приводят к высокой частоте промахов и множественных посевов. Кроме того, под давлением пальцев захвата семена картофеля могут быть повреждены в процессе захвата. Таким образом, картофелесажалка типа «подборщик-пальчик» имеет ограниченный потенциал развития в будущем.Подобно сажалке с захватом пальцев, картофелесажалка с игольчатым типом также сталкивается с проблемами развития в результате жизненно важной проблемы повреждения семян и заражения вирусами. Несмотря на то, что картофелесажалка игольчатого типа обладает преимуществами высокой приспособляемости к разным размерам и формам семян при хорошей производительности высева, насущная проблема повреждения семян препятствует ее устойчивому развитию. Кроме того, картофелесажалки с ручным/животным приводом обычно небольшие, легкие, простые и простые в изготовлении, эксплуатации и обслуживании.Эти сеялки неизменно используются на небольших фермах или в холмистых районах из-за сложной формы рельефа, волнистой местности и плохих условий движения. Таким образом, ручная/животная картофелесажалка должна существовать.

Таким образом, картофелесажалки различных типов, от малых до крупных, доступны по всему миру. Размер и характеристики фермы (форма рельефа, уклон и т. д.) определяют применение картофелесажалок. Как правило, большие сельскохозяйственные угодья подходят для использования крупных картофелесажалок, а небольшие сельскохозяйственные угодья или холмистые районы подходят для использования небольших картофелесажалок.Можно сделать вывод, что количество сельскохозяйственных угодий на душу населения в развитых и развивающихся странах может иметь определенную потенциальную связь с выбором соответствующей технологии механизированной посадки. Как видно из рисунка 18а, в Африке наблюдается явное сокращение площади сельскохозяйственных угодий на душу населения, в то время как в Америке, Азии и Европе наблюдается незаметная тенденция к снижению. Площадь сельскохозяйственных угодий на душу населения в Азии и Европе составляет 0,37 га и 0,62 га, что ниже среднего мирового уровня в 0,63 га.Как видно на рисунке 18b, Китай и Индия являются двумя ведущими странами мира по производству картофеля, в то время как их сельскохозяйственные угодья на душу населения составляют всего 0,37 га и 0,13 га соответственно. Учитывая, что Китай и Индия являются развивающимися странами, размер большинства сельскохозяйственных угодий составляет менее 1 га. Можно подтвердить, что мелкие или средние картофелесажалки подходят для выращивания картофеля в этих двух странах [97]. В частности, картофелесажалки чашечного типа в настоящее время занимают доминирующее положение в производстве картофеля в Китае и Индии, и их положение будет устойчивым в будущем.Большинство других стран Азии находятся в похожей ситуации. Для Европы площадь сельскохозяйственных угодий на душу населения немного ниже мирового уровня. Однако большинство стран Европы экономически развиты, и в сельском хозяйстве занято меньше людей. Процент крупных ферм в Европе выше, чем в Азии, что составляет около 30%. Тем не менее, две трети ферм по-прежнему имеют размер менее 5 га [98]. Например, имеется 111 740 ферм размером менее 2 га, обрабатывающих в общей сложности 212 000 га сельскохозяйственных угодий [99 100].В Европе есть множество ферм с разной геологией, топографией и климатом. Для выращивания картофеля в Европе доступны различные виды картофелесажалок, например, большие сажалки (чашечные, ленточные и т. д.) для крупных ферм, мелкие сажалки (чашечные, дисковые, с ручным приводом). типа и др.) для небольших сельхозугодий и полей в холмистой местности. В Северной Америке США и Канада являются основными странами-производителями картофеля. Возьмем, к примеру, Соединенные Штаты, где насчитывается около 2 023 400 ферм, а общая площадь сельскохозяйственных угодий составляет около 363.2 млн га, а средний размер хозяйства оценивается в 179,7 га [101]. Эти фермы особенно сосредоточены на Великих равнинах, обширных равнинах, которые выгодны для применения крупногабаритных сельскохозяйственных машин. Следовательно, машины для посадки картофеля в Соединенных Штатах являются крупногабаритными, интегрированными и автоматическими, а типы картофелесажалок могут быть чашечными, пневматическими, ленточными, захватно-пальцевыми или игольчатыми. В Латинской Америке большая часть растениеводства основана на натуральном сельском хозяйстве, осуществляемом бедными мелкими фермерами [102].Мелкая ферма, как правило, имеет площадь менее 3 га и рассредоточена по деревне. Несмотря на высокое владение сельскохозяйственными угодьями на душу населения (рис. 18а), фермы имеют небольшие размеры из-за фрагментации сельскохозяйственных угодий в Латинской Америке, что отрицательно сказывается на более низкой полевой эффективности машин на неравномерных участках. В этой местности широко распространены картофелесажалки чашечного типа со средними и мелкими чешуйками. Океания обладает самыми большими сельскохозяйственными угодьями на душу населения. Австралия и Новая Зеландия являются основными странами-производителями картофеля в этом регионе.Как и в развитых странах, фермы размером более 20 га в Австралии и Новой Зеландии занимают 70% земли [97], что выгодно для применения крупных или средних машин для посадки картофеля, таких как чашечные или пневматические сеялки. Для Африки это преимущественно сельская местность, в которой 54% населения занято в сельском хозяйстве. Большинство фермеров возделывают небольшие фрагментированные участки сельскохозяйственных угодий, но при этом несут ответственность за производство продуктов питания, что делает сектор мелких фермерских хозяйств ключевым игроком в сельской экономике континента [103].Из-за бедности экологическая интенсификация сельского хозяйства редко рассматривалась в контексте систем мелких фермерских хозяйств, характерных для сельских районов Африки. Поэтому, преднамеренно или нет, большая часть африканского сельского хозяйства осталась довольно «экологичной» [102]. Учитывая условия хозяйства и сельскохозяйственного производства, для обслуживания картофелеводства в Африке применимы картофелесажалки ручного/самоходного, двухколесного тракторного и четырехколесного тракторного типа с малыми габаритами.

Посадочное оборудование | Навесные сельскохозяйственные сеялки на вытяжке

Завод для успеха

Компания John Deere предлагает полный ассортимент продукции, учитывающий интересы каждого фермера: культуру, которую вы выращиваете, топографию вашей земли, объем вашей деятельности и ваш бюджет. Если вы хотите заменить свою сеялку новой машиной или модернизировать существующую сеялку новыми высевающими секциями, у нас есть посевное оборудование и улучшения производительности, необходимые для успешного посева.

Нарисованные плантаторы

Универсальный.Масштабируемость.
Обрабатывайте больше акров благодаря гибкости и производительности даже при нулевой обработке почвы.

Навесные плантаторы

Компактный. Экономичный.
Эти навесные сеялки представляют собой недорогой вариант для посева в обычных условиях и при минимальной обработке почвы.

Сеялки ДБ

Большие акры.Универсальный.
Завершите работу быстрее с помощью этих тягловых плантаторов, занимающих много гектаров. Доступны десять конфигураций шириной от 44 до 120 футов.

Сеялки DR

Настраиваемый. Технология складывания стопкой.
Назовите свою конфигурацию. Навесные сеялки Deere-Orthman серии DR отличаются универсальностью, позволяющей соответствовать тем особенностям конструкции, которые вам нужны.

Усовершенствования сеялки модельного года 22

Эффективность и гибкость являются ключом к правильному выполнению работы. Получите больший объем CCS и удобрений, а также светодиодное освещение, чтобы вы могли сажать дольше с меньшим количеством остановок. Семейство компонентов ExactRate позволяет использовать высокопроизводительные жидкие удобрения, как никогда раньше.Новые баки трактора ExactRate™ помещаются в раму трактора 8RX, а система перекачки жидкости ExactRate™ беспрепятственно переносит ваш продукт от трактора к сеялке и из системы внесения жидких удобрений ExactRate™ в почву.

Пары с 8RX с тракторными баками ExactRate™
Общая вместимость 1600 галлонов
Дополнительные гусеницы сеялки на 1775NT

Система внесения жидких удобрений ExactRate™

Удобряйте при посадке — точно .ExactRate — это наше интегрированное решение, устанавливаемое на заводе, которое соответствует возможностям наших сеялок ExactEmerge™ и MaxEmerge™ 5e. Сажайте и вносите питательные вещества со скоростью до 10 миль в час и автоматически регулируйте скорость в соответствии со скоростью движения. Компенсация поворота улучшает размещение питательных веществ вдоль кривых. Индивидуальное управление секциями ряда и компенсация кривой гарантируют, что вы достигнете желаемой нормы по всему полю.

Компактная сеялка 1745

Идите по узкой дороге, чтобы получить лучшие результаты при сборе урожая.Сеялка 1745 — это небольшая сеялка с раздельными рядами, которая идеально подходит для небольших полей. Его компактная конструкция облегчает транспортировку по узким дорогам.

Сеялка 1745 может помочь вам сэкономить 4,3 % на расходах на семена* и получить дополнительные 10 бушелей на акр.** Вы можете тянуть ее с помощью более старых тракторов меньшего размера, а ее складывание всего за 40 секунд.

Высевающие секции сеялки и усовершенствования производительности

Соедините свою сеялку с лучшим сошником для ваших нужд, чтобы улучшить заделку семян, расстояние между ними и всходы.

Виртуальный тур John Deere ExactEmerge™

Точность на вашей скорости. Что бы это ни было. Погрузитесь в суть этой революционной технологии и узнайте, чем ExactEmerge отличается от любой другой высевающей секции.

Виртуальный тур MaxEmerge™ 5

Посмотрите этот анимационный ролик, из чего состоит самая универсальная высевающая секция на рынке.

MaxEmerge™ 5e — высевающая секция с электроприводом

Эта высевающая секция с электроприводом позволяет компенсировать кривизну и может быть заказана с гидравлической прижимной силой для отдельных рядов, пневматическими заделывающими колесами и очистителями рядков Easy Adjust.

Сравните прицепные сеялки

Сравните наши прицепные сеялки

Exact4R

Модели	Транспортная ширина	Сошник
		ExactEmerge, MaxEmerge 5e, MaxEmerge 5	•
		ExactEmerge, MaxEmerge 5e, MaxEmerge 5	•
		ExactEmerge, MaxEmerge 5e, MaxEmerge 5	•
1795 12 рядов, разделенных на 23 или 24		ExactEmerge, MaxEmerge 5e, MaxEmerge 5	•
1795 16-рядное разделение 31 или 32		ExactEmerge, MaxEmerge 5e, MaxEmerge 5	•
		ExactEmerge, MaxEmerge 5e, MaxEmerge 5	•





	13 футов.10 дюймов, 15 футов 8 дюймов, 24 фута

Прицепные кашпо

Индивидуальные конфигурации сеялок DB

Мы предлагаем изготовленные на заказ сеялки для тех фермеров, у которых особые требования, выходящие за рамки наших обычных конфигураций. От дорожек до специального количества рядов и интервалов — мы можем удовлетворить ваши потребности. Например, мы предлагаем:

Распределение веса пятисекционной рамы
Расстояние между технологическими колеями
Специальные запросы на колеса и шины
Специальное количество рядов и интервалы
Пропустить строки
Высевающие секции с электроприводом (ExactEmerge™ и MaxEmerge™ 5e) для сеялок не поставляются с нашего завода

Сравните сеялки DB

Сравните наши сеялки DB

Exact4R

Модели	Количество рядов	Расстояние между рядами (дюймы)	Транспортная ширина	Центральная товарная система (CCS)	Сошник
					ExactEmerge, MaxEmerge 5e	•
					ExactEmerge, MaxEmerge 5e	•
						•
					ExactEmerge, MaxEmerge 5e	•
					ExactEmerge, MaxEmerge 5e	•
					ExactEmerge, MaxEmerge 5e	•
					ExactEmerge, MaxEmerge 5e	•
					ExactEmerge, MaxEmerge 5e
					ExactEmerge, MaxEmerge 5e
					ExactEmerge, MaxEmerge 5e
					ExactEmerge, MaxEmerge 5e

dbPlanters

Сравните встроенные сеялки

Сравните наши навесные сеялки

Расстояние между рядами (дюймы)	Транспортная ширина	Сошник
	16 футов.5 дюймов, 17 футов 5 дюймов, 19 футов 6 дюймов, 20 футов 3 дюйма, 23 фута 8 дюймов, 26 футов 8 дюймов
		ExactEmerge, MaxEmerge 5e, MaxEmerge 5
		ExactEmerge, MaxEmerge 5e
		ExactEmerge, MaxEmerge 5e
	13 футов.3 дюйма, 16 футов 4 дюйма, 23 фута 1 дюйм, 28 футов 10 дюймов
Расстояние 36 дюймов (91 см) или 38 дюймов (96 см)	13 футов 3 дюйма, 16 футов 4 дюйма, 23 фута 1 дюйм, 28 футов 10 дюймов

30/15, 36/18, 38/19, 40/20, 22	15 футов.9 дюймов, 20 футов 9 дюймов, 25 футов 10 дюймов, 27 футов 9 дюймов

IntegralPlanters

Сравните сеялки DR

Сравните наши сеялки DR

Расстояние между рядами (дюймы)	Транспортная ширина	Вместимость семян	Высевающая секция
	17 футов 11 дюймов, 20 футов3 дюйма, 20 футов 11 дюймов, 22 фута 7 дюймов	1,6/3,0 буш. правый, 55/70/100 буш. CCS	MaxEmerge 5 ExactEmerge, MaxEmerge 5e и MaxEmerge 5
20, 22, 36, 38, 40, 100 см	18 футов 1 дюйм, 30 футов 2 дюйма, 21 фут 10 дюймов, 23 фута 8 дюймов	1,6/3,0 буш. правый, 55/70/100 буш. CCS	ExactEmerge, MaxEmerge 5e и MaxEmerge 5
20, 22, 36, 38, 40, 100 см	21 фут.9 дюймов, 20 футов 8 дюймов, 26 футов 1 дюйм, 28 футов 3 дюйма, 30 футов 5 дюймов	1,6/3,0 буш. правый, 55/70/100 буш. CCS	ExactEmerge, MaxEmerge 5e и MaxEmerge 5
	23 фута 5 дюймов, 28 футов 1 дюйм, 23 фута		ExactEmerge, MaxEmerge 5e и MaxEmerge 5

drPlanters

Технология и поддержка

Без ограничения скорости

Известный университет недавно провел исследование с использованием ExactEmerge™ в одном испытании, чтобы определить, есть ли какие-либо негативные последствия для посева на более высоких скоростях.А теперь вы можете сами просмотреть отчет, чтобы убедиться, что мы действительно объединили скорость и точность.

Вас также может заинтересовать

Как сделать картофелесажалку своими руками чертежи. Самодельная картофелесажалка для минитрактора. Чертежи, размеры, видео.

Рассада картофеля востребована в агропромышленном комплексе: используется для рядковой посадки калиброванных клубней. Техника, кроме посадки картофеля, протравливает клубни и пригодна для внесения в почву минеральных удобрений .

Наиболее популярны полунавесные многорядные агрегаты, совместимые с тракторной техникой.

Приемлемые характеристики

Прежде чем решить, какую картофелесажалку выбрать, следует ознакомиться с ее техническими характеристиками:

Скорость движения 5-8 км/ч.
Покрытие — 360 см.
Глубина посадки — 150 мм.
Плотность посадки — 70 шт/га.
Междурядье 0,7-0,9 мм.

Также необходимо учитывать дозу и глубину заделки минеральных удобрений. Следует выбирать технику с объемным бункером для картофеля, желательно не менее 2,5 тонн. Баки для удобрений нужны емкостью не менее 400 литров.

Разновидности картофелесажалок

Существует несколько типов сажалок, основной критерий классификации – механизм подачи клубней. Условно агрегаты можно разделить на 5 разновидностей:

Ложка посевная — предназначена для извлечения семян из бункера
с помощью ложек, закрепленных на ремнях.
Плосколенточные сажалки — для подачи клубней используются горизонтальные ремни, они расположены под V-образным углом, чтобы картофель выровнялся.
Кормление фасонными лентами — аппарат по конструкции идентичен плосколенточным агрегатам, за исключением использования другого типа ленты, имеющей форму ложек.
Техника работает только с участием оператора, и если клубни проросли, то при посадке они не повредятся.

Мультиподача — агрегат для одновременной посадки 2-х рядов картофеля, на каждый из которых отведено 28 лент, благодаря чему можно сформировать желоб, обеспечивающий линейное расположение посадочного материала.
Центральные ленты образуют систему посадки, а остальные обеспечивают подачу картофеля.
Устройство для обрезки посадок — используется при посадке срезанных клубней.

Французские плантаторы

Помимо приведенных выше примеров есть еще несколько посадочных машин, в частности французская сеялка .Аппарат разработан специально для проросшего картофеля , его основным конструктивным элементом является ленточный конвейер, необходимый для подачи клубней в бункер.

Дно бункера оборудовано шарнирными пластинами, необходимыми для фиксации клубней и управления транспортером.

Попав в бункер, картофель перенаправляется на нижний конвейер с ленточной подачей, имеющий U-образный желоб. Благодаря поступательно-возвратным движениям и наличию цилиндрической щетки подаваемые клубни располагаются в ряд.

Соскальзывая с конвейера, клубни находятся на вилочной пластине, закрепленной шарнирами. Он переворачивается под тяжестью картофеля и провоцирует размыкание муфты, тем самым останавливая линию. После этого семенной материал подхватывают колесом с ложками и высаживают в почву.

Картофелесажалки с ложковой подачей

Существует несколько видов сельскохозяйственной техники.

Ложковые агрегаты

считаются наиболее эффективными, подходят для посадки всех сортов картофеля и одновременного формирования гряд, а также внесения в почву инсектицидов.

Этот метод имеет следующие преимущества:

Якорь с плавающей конструкцией (обеспечивает выпадение клубней из ложки).
Автоматическое формирование гребней.
Посадочные секции оснащаются гидравлическим или механическим приводом.
Широкие междурядья (обеспечивается лучшее формирование клубней, снижается риск смыкания листьев).
Ложковая подача клубней (количество двойников и проходов уменьшается).
Низкая высота падения посадочного материала (гарантируется точное и равномерное распределение клубней).

Картофелесажалка должна быть оснащена дополнительным оборудованием, , благодаря которому становится возможным выполнение различных операций, таких как внесение удобрений, инсектицидов, формирование гребней. Вкладыши-ложки предназначены для посадки клубней разного размера.

Система пальчикового посева

Особого внимания заслуживают устройства пальчиковой подачи

. При этом подразумевается, что клубни будут подхватываться металлическими пальцами о почву. Сажалка имеет следующую конструкцию:

Конвейер с плоской лентой.
Откидная пластина.
Пластина вилки.
Цилиндрическая щетка.
Конвейер.
Колесо с ложками.

Также предусмотрен механизм, обеспечивающий поступательно-поперечные поперечные колебания конвейера. Принцип действия предельно прост: картофель подхватывается специальными пальцами, которые соединены с диском, который имеет отверстия и закрывается с помощью кулачкового механизма.

Автоматические картофелесажалки

Сельскохозяйственная техника может быть автоматической и полуавтоматической .

Основным элементом автоматизированной системы является бункер, откуда семена подаются на конвейер. Линия оснащена несколькими рядами ложек и шейкеров, которые можно регулировать для обеспечения хорошего захвата.

Отличительной чертой таких агрегатов является ложкообразный канал, в который могут поместиться семена любой формы.

Точное центральное расположение семян обеспечивается клиновидным сошником. Получение рядков самой разнообразной формы стало возможным благодаря регулируемым дискам, предназначенным для закрытия борозды. Расстояние между рядами и семенами задается редуктором.

Автоматизированные системы бывают нескольких типов (например, прицепные или навесные). Они дополнительно оснащены гидравлическим приводом и опускающимися бункерами.

Полуавтоматические сельскохозяйственные агрегаты

Полуавтоматические системы используются при посадке штамбовых и пророщенных семян, при этом клубни могут быть нарезанными или целыми.

Агрегат оснащен револьверным посадочным аппаратом, который состоит из сетчатого барабана.

Семена подаются оператором вручную. В конструкции также предусмотрен сошник, необходимый для открытия борозд. Сзади агрегата монтируется диск, необходимый для формирования гребня.

Двухрядная прицепная сельскохозяйственная техника

Наибольшей популярностью у аграриев пользуется двухрядная картофелесажалка. Станок состоит из следующих основных конструктивных элементов:

Рамка.
Бункер.
Рыхлитель.
Диск закрывающий.
Опорное колесо

Так как техника полуавтоматическая, то работа выполняется сеялкой, для которой предусмотрено сиденье с подседельной стойкой и опорой, также есть ступеньки и подножки.

Принцип работы картофелесажалки для мотоблока не сложный: необходимо засыпать семенной материал в бункер и включить первую передачу мини-трактора, к которому прицеплена машина.

Специальные приспособления для прокладывания борозд должны быть установлены заранее на необходимую глубину. Картофель будет доставлен в борозду через трубку-семяпровод.

Внимание! Расстояние между клубнями зависит исключительно от скорости, с которой движется трактор, оно не должно быть более 1 км/ч.

Клубни, упавшие в почву, необходимо засыпать землей. Именно здесь в дело вступают закрывающие диски, расположенные под углом по отношению к бороздам. Приступая к вращению, они сдвигают почвенный слой за счет трения о почвенный слой, тем самым заваливая картофель.

Замыкающие диски имеют интересные конструктивные особенности. Если ослабить лестницы, необходимые для прижатия опор к стойкам, то можно будет изменить уровень заглубления дисков в слой грунта, а также угол атаки. Это можно сделать, повернув стойки вокруг оси.

Предусмотрен и третий тип регулировки, в частности, диски можно перемещать в одну сторону по осям вращения. Сделать это можно будет с помощью регулировочных втулок (их по 4 штуки на каждой оси).Необходимо переставить втулки, изменив ширину захвата.

Если правильно провести регулировку, ориентируясь на структуру почвы, то диски будут функционировать идеально.

Однако работа сажалки не ограничивается укладкой клубней: предполагается выполнение еще одной операции, связанной с устранением следов от колес трактора. Их можно удалить с помощью культиватора, представляющего собой культивируемые лапы, расположенные на стойках.

Необходимо добиться заглубления лап в слой почвы, , которое регулируется перемещением стоек в вертикальной плоскости с последующей фиксацией через пальцы в специальных зажимах.

Такая техника не сможет самостоятельно освоить посев — необходимо использовать мини-тракторы. Модель не столь важна, главное, чтобы агрегат был оснащен мотором УД-2.

Также требуется оснастить машину балластным грузом и противовесами, прикрепленными к задним колесам, без которых трактор может потерять устойчивость.

Выбирать сеялку необходимо исходя из нескольких факторов, например, типа посадочного материала, характера почвы, объема работ.Вы можете узнать, какая модель мини-трактора подойдет для вашего сада.

Этот прием очень эффективен и значительно упрощает работу аграриев, экономя массу времени и снижая трудозатраты. Важно знать принцип работы техники, чтобы правильно ее эксплуатировать.

О том, как правильно собрать и настроить картофелесажалку, вы можете узнать из следующего видео:

Сажать картошку (как и копать) — задача не из легких.Ради экономии денег миллионы домовладельцев два раза в год выгибают спину в своих садах.
Если возделывать пару сотых, да еще и с помощью родственников — задача выполнима. А на участке в пару гектар справиться с таким объемом работы проблематично.

В помощь фермерам предлагается картофелесажалка на мотоблок, причем разной мощности.

Однако за те деньги, которые просят производители, можно просто купить картошку в супермаркете на несколько сезонов.Теряется экономический смысл самосовершенствования. Выход один – делать сельхозтехнику самостоятельно.

Важно! Без затрат вообще не получится. Для приведения механизма в действие понадобится тяговое устройство – мини-трактор или мотоблок. На худой конец лошадь, но это уже другая цена.

Как сделать картофелесажалку своими руками: чертежи, материалы

Чтобы детально разобраться в работе механизма, рассмотрим чертежи типовой картофелесажалки с дополнительными функциями: в нашем случае бункер для внесения удобрений, песок или подкормка.

Основой механизма является транспортер (1) для подачи клубней в грунт. Представляет собой цепь с прикрепленными через равные промежутки захватами ковша. Расстояние между ковшами определяет плотность в ряду.
Клубни захватывают из бункера (5) и подают в подготовленную борозду, на которой формируют сошки (4) .
На раму (3) может быть установлен еще один бункер (2) для дополнительной обработки станины.В него засыпается необходимый материал, который укладывается в землю при помощи передней сошки.
Рама крепится к мотоблоку или трактору с помощью прицепного устройства.
Механизм конвейера приводится в движение опорным приводом колесами (6) . Они должны быть снабжены развитыми выступами для предотвращения скольжения.
Завершающий этап — выкапывание клубней и окучивание грядок. Для этого сзади дисковые лопатки (7) , по паре на каждый ряд.

Этот дизайн в том или ином виде используется на заводских моделях.Картофелесажалка, выполненная по такому принципу, работает безотказно и с высокой производительностью.

В зависимости от мощности тягового устройства можно организовать двух- или четырехрядный механизм. В этом случае бункер является общим или отдельным для каждого конвейера.

Чертежи в этом видео заменены подробными картинками, из которых становится понятно, как сделать самодельную картофелесажалку для мотоблока своими руками.

Практическая реализация проекта

Рассмотрим картофелесажалку двухрядную без дополнительных устройств:

Для изготовления каркаса используется квадратная труба или швеллер.Также необходимо запастись стильным уголком для соединения элементов между собой. Крепления организованы сваркой. Можно сделать болтовые соединения, но жесткости конструкции это не добавит.

Важно! Колеса на резиновом ходу лучше не использовать, они будут скользить по рыхлому грунту, и конвейер не обеспечит равномерной подачи.

Оптимальный донор — старый газовый баллон. После тщательной разметки из него болгаркой вырезают бортик шириной 150 мм.На наружную поверхность приварены стальные проушины.

Конструкция спиц значения не имеет, они могут быть изготовлены из труб или стальных полос. Втулка приварена к ведущему мосту. Если есть необходимость демонтировать колеса, используйте ключи для фиксации.

Далее вам понадобится пара: цепная звездочка. Подбирать их лучше с мощного механизма – старой сельхозтехники (например, комбайна НИВА) или конвейерной ленты. Конечно, велосипедный или мотоциклетный вариант не подойдет.

Захваты ковша изготавливаются из стального прутка, диаметр корзины не должен превышать 50-60 мм. В противном случае будет захвачено два клубня. Если вы не пробовали картошку одинакового размера, вам придется стряхивать лишние клубни вручную при посадке.

Ковши крепятся к звеньям цепи с помощью П-образных скоб (сваркой).

Передние сошки не сложны в изготовлении. Угловые стойки и пятка из стальной полосы. И здесь приходится работать на культиваторах. Идеальный вариант — взять готовый элемент списанного навесного оборудования от сельхозтехники. Такой товар можно купить в любой деревне, сколько угодно, по цене металлолома.

Важно! Кронштейн диска должен быть подпружинен. В противном случае фланец будет формироваться неравномерно на неровностях грунта.

Правильно настроенный культиватор не дробит землю, не прогревает посадочный материал на большую глубину. Плечо на ряду гладкое, мягкое, рыхлое.Уплотнение почвы происходит естественным образом в результате выпадения осадков.

Реализация подобных проектов невозможна без использования автотранспорта.

Видео — самодельная картофелесажалка для мотоблока

Поэтому, если у вас нет универсального мотоблока или мини-трактора, затевать строительство механической картофелесажалки экономически бессмысленно.

Картофелесажалка ручная

Есть техника эконом-класса, значительно облегчающая труд дачника, но все же требующая применения ручной силы.

Вместо колеса установлена дисковая фреза с четырьмя отсеками. Клубни попадают в отсеки фрезы, а после переворачивания остаются в земле. Система достаточно эффективна, но требует значительных усилий. Часто в передней части устанавливается вторая ручка, и устройство перемещается вместе. Работает только на рыхлой, заранее подготовленной почве.

Ручная картофелесажалка — оригинальный способ посадки картофеля, видео.

Итого:
Самодельная картофелесажалка своими руками – вполне реальный проект.В зависимости от наличия инструментов и заготовок можно сделать «комбайн» любой сложности. Бонус в виде выращенного урожая с лихвой окупит ваши трудозатраты.

Весна – это не только время выращивания рассады из семян, но и время подготовки картофеля к посадке. Узнайте, как сделать картофелесажалку своими руками. Чертежи, фото и видео помогут вам с минимальными усилиями соорудить дополнительное навесное оборудование для мотоблока или трактора.может быть весело, если вы максимально используете новое оборудование и технологии.

Картофелесажалка двухрядная для минитрактора: своими руками

Дачники, не понаслышке знающие трудности возделывания огорода на приусадебном участке или имеющие свой небольшой участок, с удовольствием облегчат себе труд с помощью различных приспособлений, призванных упростить и ускорить некоторые трудоемкие и трудоемкие Работа.

Фото как сделать картофелесажалку своими руками

Если вы планируете сажать картофель весной с минимальными усилиями, вам на помощь придет двухрядная картофелесажалка для минитрактора, которую вы сможете собрать самостоятельно, не тратя деньги на дорогостоящее готовое оборудование.

Фото картофелесажалки двухрядной на минитрактор

Процесс работы с таким агрегатом для посадки картофеля выглядит так:

Диски в нижней части устройства копают канавку.
Картофель будет приниматься на транспортер в кадке для клубней и размещаться в гребне.
Сразу засыпается землей.
Если установить дополнительный ящик, то можно сразу и удобрить посадку.

Посмотрите полезное видео с размерами: Самодельная двухрядная сеялка на т-25

Картофелесажалка двухрядная или однорядная крепится к минитрактору, но если сделать конструкцию по чертежам, то ее можно закрепить и на мотоблок. В зависимости от мощности трактора выбирают двухрядную или однорядную картофелесажалку. Конечно, для ускорения работы выгоднее использовать двухрядную модель.

Самодельная картофелесажалка для минитрактора на фото

Картофелесажалка самодельная состоит из:

из бункера для посадочного материала;
рамы с колесами;
рвов для рытья канав;
специальные крепления с чашами для захвата клубней;
диски для засыпания борозд.

Как самостоятельно собрать двухрядную картофелесажалку

Сборку картофелесажалки для минитрактора необходимо начинать с установки рамы. Он изготовлен из швеллера №8. К раме крепятся два лонжерона для сварки последующих деталей и укрепляются тремя поперечинами.

Детальный чертеж картофелесажалки для минитрактора

В передней части лонжеронов к ним приварены крепления, с помощью которых сажалка будет цепляться за трактор.Затем лонжероны усиливаются двумя наклонными металлическими балками, к которым впоследствии приваривается бункер для посадочного материала. Снизу к раме нужно прикрепить плуг, или сошник, ось на одно колесо.

Чертеж картофелесажалки для минитрактора и мотоблока

Емкость для картофеля изготавливается из кусков фанеры толщиной не менее 1,5 см. Сначала вырезаются детали нужной формы и размера, затем они соединяются между собой металлическими уголками.Фанера пропитана олифой и окрашена водоэмульсионной краской. Изнутри его можно обить смягчающим материалом, например резиной, чтобы предотвратить повреждение клубней.

Картофелесажалка для минитрактора покупная на фото

Под емкость для картофеля отлично подойдет бак от стиральной машины. Колеса для сеялок лучше делать широкими, чтобы не затаптывать рыхлую почву. Роль сеялки будет выполнять металлическая труба с отверстием не менее 10 см.Также необходимо предусмотреть рабочее место помощника, который будет следить за процессом.

Фото самодельной двухрядной картофелесажалки

Теперь вы знаете, как сделать самодельную картофелесажалку для минитрактора своими руками. Видео и чертежи из этой статьи помогут вам выдержать точные размеры с учетом модели вашего минитрактора. Чаще всего картофелесажалки делают под трактор Т-25 или МТЗ-82, так что учитывайте и свою модель.

Посадка картофеля всегда трудоемкий процесс, особенно если огород большой и не один. Посадку картофеля можно значительно упростить, если картофелесажалку прицепить к мотоблоку. Тогда даже огромный участок будет засажен картошкой быстро, что сэкономит силы и время.

Для самодельной картофелесажалки потребуется маломощный мотоблок, и тогда к нему можно смело приделать приспособление, которое само проложит посадочную борозду, забросит картошку в лунки и засыпет землей .

Картофелесажалка своими руками – инструкция по изготовлению

Для сборки такого агрегата понадобятся достаточно простые детали, из которых и будет собираться сажалка. Нужно приобрести обычную звездочку (количество зубьев на шестерне 32, которая на ведущей на ведомой) и цепь, которая их соединит, все остальное должно найтись как полезный хлам для любого хозяина.

Чертежей картофелесажалки нет, поэтому смотрим фото.

Колеса можно купить, но проще использовать от старой машины диаметром 13″, навариваем на них уголки для увеличения площади, что делает картофелесажалка не тонет в земле из-за своей силы тяжести.(см. фото)

Диски для засыпки земли были взяты снизу баллона от фреона (такие баллоны используются при ремонте холодильников). Диаметр дисков должен быть примерно 300 миллиметров, но допускается и чуть больший диаметр.

Ящик (бункер для картофеля) в нашей картофелесажалке металлический. Для него подойдет металл толщиной 3 мм, если металл тоньше, будет не хватать жесткости, то можно усилить уголками по периметру.

Картофелесажалка оснащена двумя шестернями на ведущей оси и ведомом.

Совки (захват картофеля из бункера) изготовлены из проволоки толщиной 6 мм, согнутой в кольца диаметром 50 миллиметров. Делаем это так: проволока аккуратно наматывается на трубу, после чего делается пара надрезов, чтобы получился зазор. Зазоры должны быть меньше ширины цепи, тогда не будет проблем с их сваркой. Приварите элементы на равных расстояниях к цепи. Расстояние между лопатками 16см.Варить нужно только полуавтоматом, чтобы не повредить ролики и звенья на цепи от перегрева. Внутри черпачков привариваем крестовину из той же проволоки, чтобы два не взялись и маленький не выпал. (см. фото картофелесажалки)

Чтобы картофелесажалка самовольно не выбрасывала картошку при выносе на поле, решили оснастить рычагом. Принцип такой, этот рычаг поднимает заднюю часть, колеса не катятся по земле, а значит весь механизм не двигается.Рычаг предотвратит самопроизвольное выбрасывание картофеля. Для начала посадки нужно просто снять ручной ограничитель и устройство будет готово к работе. (См фото).

Шаг посадки 26-30 сантиметров.

Если устройство картофелесажалки собрано правильно, то оно будет добросовестно помогать в засадке картофельных полей на долгие годы. Ни дырок в дырочках, ни нарезанной картошки быть не должно, проверено на практике.

Посадка картофеля вручную даже в небольшом огороде или огороде — занятие утомительное и требующее хорошей выносливости.Откладывать или растягивать процесс на несколько дней нельзя, весь объем семенного картофеля необходимо высадить как можно быстрее, пока земля не потеряла драгоценную влагу. Если речь идет о посадке картофеля на 30-40 сотках и более, спасти ситуацию может только трактор с плугом или картофелесажалка под мотоблок.

Как легко механизировать посадку картофеля мотоблоком

Для посадки собственных грядок проще и надежнее использовать устройство в виде сажалки для мотоблока.Такую картофелесажалку и навесное оборудование можно купить, но при наличии навыков слесарного дела и запаса старых запчастей и материалов проще сделать посадочное устройство для мотоблока своими руками.

Для сборки картофелесажалки на мотоблок вам понадобится:

Несколько старых осей, подшипников и цепей от велосипеда или от газораспределительной системы двигателя автомобиля;
Лист металла толщиной 1,5-2 мм и размерами 1.5х1,5 м, несколько отрезков стального профиля – квадратная или полудюймовая труба, несколько метров катанки 6 мм;
Аппарат сварочный, с десятком электродов для сварки черного металла №3, болгарка с одним или двумя металлическими дисками, электродрель с набором сверл, крепеж, гайка-болт и наждак.

Совет! Прежде чем приступить к изготовлению картофелесажалки для мотоблока, посмотрите самые удачные конструкции самодельных картофелесажалок, доступные на страничках самоделок в сети, это поможет упростить конструкцию или правильно адаптировать устройство под свои мотоблок.

Установка картофелесажалки на мотоблок

Перед началом работы продумайте, как будет выглядеть и устанавливаться ваша картофелесажалка на мотоблок, ее чертежи и размеры. Для сохранения мобильности и удобства эксплуатации мотоблока размеры бункера для семенного картофеля не должны быть слишком большими, чаще всего их выбирают исходя из длины двуспальной грядки. Таким образом можно заполнить бункер, пройти две борозды мотоблоком с заполненной картофелесажалкой и вернуться к месту загрузки семенами.

Устройство и принцип работы картофелесажалки с мотоблоком

Как работает картофелесажалка на мотоблоке понятно из приведенного выше фото:

Устройство выполнено в виде прицепного устройства к мотоблоку. По сути, это бункер или семенной бак, установленная рама, сваренная из уголка или стального трубчатого профиля;
Бункер и рама устанавливаются на пару колес, можно использовать грунтозацепы, но лучше использовать обычные колеса от лафета или садовой машины.Чтобы мотоблок не буксовал и не перегревался, резина на колесах должна иметь высокий агрессивный протектор, дающий хорошее сцепление с дорогой, это очень важно;
На оси колес установлена звездочка цепного элеватора, который при вращении оси подхватывает клубни картофеля из бункера, поднимает их в вертикальную трубу, а затем выгружает в нарезанную борозду.

Внимание! Эта конструкция картофелесажалки цепляется за мотоблок, который протаскивает приспособление по ранее прорезанной канавке.Не пытайтесь одновременно нарезать борозду мотоблоком и сажать картофель. Выполнение картофелесажалкой как срезки, так и посадки, как правило, возможно только для минитракторов и тяжелых дизельных мотоблоков.

Собираем раму и цепной элеватор для картофелесажалки на мотоблок

Это самая простая часть изготовления картофелесажалки. Для сборки каркаса вырезаем две продольные части каркаса и две более короткие — поперечные.Размер основания можно выбрать 60х20 см. Аккуратно сварите срезы профиля и зачистите швы наждаком.

Далее нужно решить проблему с бункером и направляющей трубой, по которой картофель будет выбрасываться в огород. Для бункера можно сварить емкость в виде перевернутой пирамиды, как на фото, но если у вас есть готовый вариант в виде бака от старой стиральной машины, то его можно использовать и в деле . Предварительно примеряем корпус бункера на сварную раму и ищем оптимальное расположение оси, чтобы центр тяжести заполненной картофелем емкости находился на 5-10 см впереди оси колес картофелесажалки, это облегчит работа мотоблока.

На следующем этапе примеряем и размечаем места установки оси колес и подшипников. Последнюю крепим к раме с помощью коротких стальных уголков. Далее переворачиваем раму и к углам привариваем трубу, в которой будет располагаться колесная ось. Сваривать нужно с максимальной осторожностью, можно даже усилить шов накладными элементами. Внутри трубы с обеих сторон картофелесажалки устанавливаем и крепим по одному опорному подшипнику.

На следующем этапе вырезаем и привариваем две вертикальные стойки на основании рамы, на которые будут опираться подшипники верхней оси звездочки цепного подъема.Подшипники будут прикреплены к сварным стойкам с помощью болтовых зажимов. В данном узле предпочтительнее использовать подшипники с закрытой конструкцией сепаратора для предотвращения попадания внутрь грунта или пыли. По возможности полуоси лучше закрыть резиновыми пыльниками.

Далее с помощью отвеса отметьте положение верхней и нижней звездочки, отрежьте ранее приваренную трубу в основании рамы и установите нижнюю ведущую звездочку на ось. Одеваем цепь, натягиваем ее и определяем место для установки верхней оси и ведомой звездочки.Устанавливаем ось, подшипники верхнего узла и монтируем их на вертикальные стойки.

Сборка конструкции картофелесажалки на мотоблок

Чтобы клубни свободно поднимались из бункера, необходимо частично дополнить и модернизировать цепной привод. Под тяговым усилием мотоблока колеса картофелесажалки будут создавать крутящий момент на ведущей звездочке. Если почва слишком мягкая, резиновые колеса могут пробуксовывать, поэтому при необходимости к шинам можно добавить накладные грунтозацепы.Это проще, чем катить мотоблоком тяжелую картофелесажалку на неудобных колючих стальных колесах. Чем больше диаметр колес, тем легче работает картофелесажалка.

Если у вас есть комплект от газораспределительной системы двигателя Жигули или Москвича, лучше использовать эти детали вместо велосипедного варианта. Во-первых, цепь от двигателя двухрядная, во-вторых, размеры цепи и звездочек идеальны для картофелесажалки.

Проволочные ковши должны быть приварены или приклепаны сбоку к цепи для подбора клубней из бункера. Диаметр ведра может варьироваться от 3 до 5 см, при глубине не более 2,5 см. Проще всего их сделать из стальной катанки 6 мм и равномерно прикрепить к цепи, чтобы они не мешали движению зубьев ведущей и ведомой звездочек.

Размеры картофелесажалки на мотоблок уже известны, поэтому на передней части рамы можно приварить вертикальную стойку для прицепки картофелесажалки к сцепке мотоблока.Чаще всего стойка выполняется с разъемной стенкой и рядом сквозных отверстий, такая конструкция позволяет подобрать оптимальную высоту навески с мотоблоком.

После того, как цепной элеватор собран, в днище бункера необходимо вырезать отверстие для прохода приемных ковшей в бак. Зазоры между ведром и краями лунки можно делать размером до 1,5 см. Внизу бункера привариваем две вертикальные пластины из листового металла, которыми контейнер будет крепиться на раму картофелесажалки.

На наружную стенку бака нужно будет повесить направляющую трубку для клубней. Его можно сделать из жести или даже куска водосточной или пластиковой канализационной трубы диаметром 100 мм. Ограждение из труб можно дополнить угловым направляющим элементом.

В ряде случаев посадку картофеля проводят с параллельной обработкой клубней защитными препаратами от сухой гнили и колорадского жука. Для равномерного впрыска жидкого или гранулированного препарата в грядку на картофелесажалку можно установить шестеренчатый дозатор и емкость из пластиковой бутылки.Для работы дозатора можно использовать дополнительный привод от пары звездочек и цепи на одной из полуосей картофелесажалки. Дозированный препарат поступает из флакона по короткому отрезку полиэтиленового шланга точно по центру борозды, проделанной мотоблоком.

Самодельная картофелесажалка для мотоблока — чертежи, фото, видео

Самодельная картофелесажалка для мотоблока

Ускорение процесса посева

Разновидности и описание сеялок для мотоблока

Рядовые сеялки

Гнездовые сеялки

Квадратно-гнездовые сеялки

Разбросные сеялки

Пунктирные сеялки

Устройство и принцип работы сеялок на мотоблок

Здесь аналог

Отличие двух видов

Чертежи картофелесажалки для мотоблока

Сборка конструкции

Сеялка для мотоблока своими руками

Рассмотрим несколько вариантов изготовления сеялки для мотоблока своими руками

Более современный вариант самодельной сеялки для мотоблока

Овощные сеялки для мотоблока

Методики конструирования

Сеялка к мотоблоку для чеснока

Однорядная цепочная чеснокосажалка СДЧМ-1

Трехрядная сеялка СДЧМ-3

Заключение

Изготовление сажалок для мотоблока своими руками

Сборка самодельной картофелесажалки для мотоблока — пошаговая инструкция, видео и фото

Самодельная картофелесажалка для мотоблока: чертежи, фото, видео

Картофелесажалка для мотоблока: изготовление своими руками

Изготовление картофелесажалки для мотоблока своими руками

на фото чертежи и схемы, размеры, видео

Какие приспособления нужны

Подробнее об устройстве

Сиденье и ось

Колесо

Держатель

Высеватель и бороздорез

Схемы, чертежи на фото – обязательные спутники процесса

Как сделать картофелесажалку для мотоблока своими руками

Картофелесажалка автоматическая

Картофелесажалка под мотоблок и мини-трактор

Как сконструировать картофелесажалку для мотоблока

Как собрать бункер

Колеса, держатели рыхлителей и сеятели

Некоторые особенности картофелесажалки

Картофелесажалка для мотоблока своими руками по чертежам с размерами: самодельные сажалки картофельные для картофеля

Как сделать картофелесажалку?

Рама

Бункер

Рыхлитель и колеса и их ось

Сеялки

Как использовать?

Сажалка для мотоблока своими руками чертежи

Сергей Кучин | Автор топика: Мотоблоки

Картофелесажалка размеры, подробное описание

дайте чертежи машины для посадки картошки. | Автор топика: Петр

Как сделать картофелесажалку для мотоблока своими руками .

Чертежи для изготовления самоделок своими руками: апреля 2012

Картофелесажалка и картофелекопалка для мотоблока своими руками. Как сделать картофелесажалку и картофелекопалку своими руками

Принцип работы и устройство картофелесажалки

Изготовление картофелесажалки своими руками

Принцип действия и конструкция картофелекопалки

Изготовление картофелекопалки стрельчатого типа своими руками

Картофелесажалка своими руками, размеры: чертежи, картинки, фото

Картофелесажалка своими руками: видео

Похожие Записи

Посадка картофеля картофелесажалкой для мотоблока.

просмотров

Инструкции

Заключение

Специфика использования сажалки из катрофла

Посадка картофеля мотоблоком с картофелесажалкой

Настройка агрегата: какая колея должна быть у мотоблока при посадке картофеля?

Самодельное устройство картофелесажалки

Как сделать картофелесажалку для мотоблока?

Как самому сделать картофелесажалку для мотоблока

Картофелесажалка для минитрактора и мотоблока

Как сделать бункер картофелесажалки

Смотрите видео: Картофелесажалка для мотоблока своими руками

Как легко механизировать посадку картофеля мотоблоком

Собираем картофелесажалку на мотоблок

Устройство и принцип работы картофелесажалки с мотоблоком
