Как согнуть трубу из нержавейки в домашних условиях: методы
При монтаже систем отопления и водоснабжения из труб необходимо выполнять сгибы и переходы. Обработке могут быть подвержены профиля круглого и квадратного сечения. В зависимости от толщины стенок труб, сечения профиля, радиуса загиба подбирается метод выполнения обработки.
Согнутые нержавеющие трубыОсобенности гибки труб
Гибка профиля из нержавеющей стали проводят несколькими способами:
- ручной;
- механический;
- холодный.
В процессе обработки могут возникать негативные последствия, которые пагубно повлияют на трубную конструкцию. В зависимости от материала, из которого изготовлен профиль, внутреннего диаметра, а также радиуса загиба отличается и степень дефектов. Перед тем как согнуть трубу из нержавейки подбирается метод обработки.
При загибе профиля необходимо помнить, что запрещается применять нагрев металла.
Негативные последствия гибки
К недостаткам при обработке трубы из нержавеющей стали относятся:
- Изменение параметров внешних и внутренних стенок радиуса.
В результате образования напряженности в металле, внешние стенки подвергаются истончению, а внутренние сжатию.
- Значительное ослабление происходит при овализации заготовки. Такое явление может отрицательно сказываться при монтаже трубопровода для перемещения пульсирующей жидкости или газа.
- Проявление складок на внутренней стороне наблюдается в результате увеличения толщины профиля. При таком дефекте внутренний поток вещества столкнется с повышенным сопротивлением связанное с уменьшением диаметра трубы. Складки способствуют появлению коррозии, прочность конструкции снизится.
При выполнении обработки трубного профиля применяют некоторые методы защиты от повреждений:
- внутренний ограничитель сохраняет целостность заготовки;
- внешние упоры способны сохранит внешние поверхности профиля.
Для предотвращения дефектов рекомендуют применять внешние и внутренние ограничители.
Методы гибки
Применение ручных или промышленных приспособлений зависит от количества заготовок и параметров сгиба. Чтобы согнуть нержавеющую трубу используют следующие методы:
- Наматыванием можно обработать заготовку сечением от 1 см до 4,26 см, при этом создается различная конфигурация. Для сохранения формы профиля применяют ограничители, состоящие из частей.
- При помощи обкатки сгибают детали диаметром не более 15 см, а также большой толщины стенок. Обработка ведется в результате перемещения ролика вокруг статичного основания.
- Для того, чтобы придать трубе форму кольца или спирали необходимо применить метод вальцовки. Заготовка гнется в результате перемещения между роликами.
- Для предотвращения образования дефектов при гнутье профиля применяется способ растяжения. Концы трубы закрепляют, растягивают и сгибают.
- Для выполнения опорного метода используют пару стоек, на них укладывается труба. При помощи домкрата и шаблона придается форма трубе. Максимальный диаметр до 35,1 см.
- В результате нагнетания внутрь детали избыточного давления воды могут проявляться напряжения, которые делают нержавейку пластичной.
Форму придают также при помощи шаблона вручную.
- Заготовку проталкивают через неподвижный и подвижный ролик. При изменении расстояний между роликами изменяется радиус изгиба.
В качестве внутренних ограничителей могут применяться такие приспособления, как пружины, металлические тросы, а также вода или масло. В роли смазки могут использоваться эмульсии, предотвращающие проявление коррозии.
Гибка трубы с помощью станкаПринципы гибки в домашних условиях

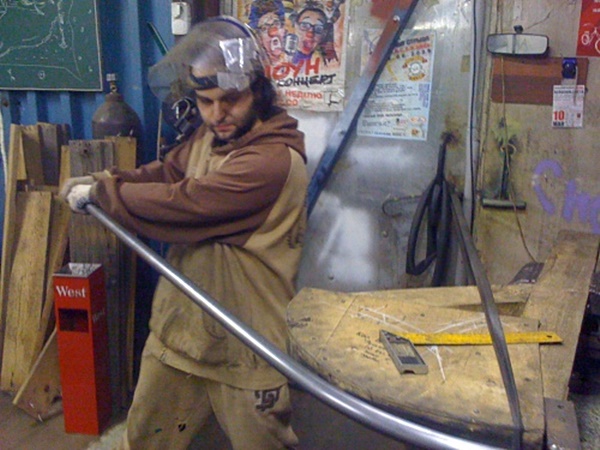

Чтобы согнуть трубу без трубогиба в домашних условиях, необходимо выполнить следующее:
- Предварительно изготавливают пружину из проволоки сечением не более 4 мм. Она должна свободно проходить внутри заготовки.
- На один конец пружины подвязывают проволоку для того, чтобы в дальнейшем изъять ее из профиля. Деталь помещают в трубу непосредственно в участок подверженный обработке.
- Выполняют гнутье заготовки при помощи подготовленной матрицы или шаблона. Для увеличения усилия применяют удлинитель на противоположном конце.
- После гнутья из профиля вынимают пружину.
Для предотвращения дефекта профиля можно применять воду или песок. Материал заливают или засыпают внутрь трубы и герметично закрывают с двух сторон. Заготовку рекомендуется заморозить при этом вода обратиться в лед. Загиб проводят вручную, в дальнейшем лед растает, останется слить жидкость.
Соблюдение требований безопасности и технологии позволяет получить необходимые формы заготовки без дополнительных приспособлений и подготовки.
Как согнуть трубу из алюминия без трубогиба в домашних условиях своими руками
Как согнуть алюминиевую трубу в домашних условиях
Алюминиевая труба представляет собой изделие, полое внутри, которое имеет срез в форме квадрата, круга, прямоугольника и т.д.
Изделия из алюминия имеют много преимуществ, популярны среди потребителей. Их широко применяют в различных сферах.
Иногда требуется сделать из трубопроката фигурное изделие, для этого надо знать, как согнуть алюминиевую трубу в домашних условиях без трубогиба.
Содержание статьи:
Особенности производства, свойства алюминиевых труб
Трубопрокаты из алюминия производят разными способами
К ним относят:
1.прессование из алюминиевых заготовок с помощью круглого сечения.
2.холодное деформирование: прошивка, калибровка, вытяжка.
3.в основе метода принцип проката стальных изделий из листа или штрипса: сварочный метод
Технология производства позволяет изготавливать изделия эконом класса с высоким качеством. Особенностью материала считается малый вес. Плотность алюминия свыше трех раз меньше, нежели стали: 2.7 к 7.85 т / м3.
К основным достоинствам металла относят такие свойства, как:
1.высокий уровень износостойкости.
2.способность сопротивляться влаге.
3.
высокий показатель гибкости, пластичности.
4.выносит сильные морозы.
5.легко поддается сварке.
6.высокая степень электропроводности, теплопроводности.
7.материал экологически чистый.
8.не образует коррозию.
К недостаткам относят низкий уровень прочности. Зато материал легко деформировать, при этом его основные свойства не изменятся. Высокий показатель пластичности разрешает выполнять идеи из сложных инженерных решений. Трубопрокаты часто изготавливаются из различных сплавов алюминия и магния, алюминия и меди, алюминия и цинка. Данные металлы имеют высокую прочность, но отличаются переносимостью к силовым воздействиям.
Внимание! Трубы легко транспортировать, потому что легкие. Изделия имеют доступную цену, их монтаж отличается легкостью.
Где применяют алюминиевые изделия
Алюминиевые изделия не нуждаются в обслуживании. Трубопрокаты имеют много положительных качеств, поэтому их применяют в строительной сфере, промышленности:
1. с помощью изделий производят мебель, оборудование для рекламы, торговли.
2.из изделий изготавливают беседки, перилла, оградки, прочие детали, необходимые для хозяйства в частном доме.
3.изделия применимы для сельского хозяйства. Высокий уровень сопротивляемости образованию коррозии, износостойкости позволяют применять алюминиевые трубы для обустройства дренажа. Сельхоз растения тоже не влияют негативно на алюминий.
4.при строительстве навесных фасадов применяют гнутые трубы.
5.буровые вышки имеют в своем составе алюминиевые детали. Изделия имеют высокую пропускную способность, поэтому в системах не появляются заторы. Алюминиевый материал способен выдерживать агрессивную среду углеводорода.
6.с помощью труб прокладывают канализационные коммуникации. Среда сточных вод не разлагает алюминиевые изделия.
7.изделия устанавливают в системах вентиляции, потому что они легко деформируются, режутся с помощью болгарки.
8.в качестве декораций в виде решеток, каркасов для витрин, обшивки стен.
Внимание! Из-за эстетичного внешнего вида изделия из алюминиевого материала применяют, чтобы создавать предметы для интерьера.
Процесс изгибания
…сложности
Чтобы применять изделия из алюминия для создания мебельных предметов, нужно научиться придавать материалу изгибы правильно. Хоть материал имеет высокую пластичность, но может повести себя непредсказуемо, особенно, если изделия пустотелые. При гибке труб можно столкнуться со сложностями, которые возникают из-за разных факторов:
1.если обрабатывать изделия, чтобы повысить уровень сопротивляемости коррозии, повышается прочность, при этом снижается уровень пластичности.
2.если изделия изготовлено с помощью метода горячей экструзии с выдавливанием, то трубопрокат становится чувствительным к напряжениям во время изгибов.
3.сплавы, содержащие марганец, также дюралюмины отличаются низким уровнем пластичности.
Перед изгибанием изделия следует определить марку сплава, условия для его первичной термообработки. При отсутствии сертификата на изделия проверку осуществляют следующими способами:
1.изучают маркировку на концах трубопроката, сверяют со справочником.
2.простукивают молотком, при наличии звонкого звука изделие изготовлено из материала высокой твердости.
3.если материал сплава мягкий, то он налипает на напильник.
Внимание! Изделия из дюралюминия имеют особое свойство: если об них потереть руку, то она не окрасится.
Способы сгибания
Существуют разные технологии, чтобы изогнуть алюминиевые изделия. К основным относят:
1.изделие можно обработать на трубогибе, который имеет эластичный дорн, к примеру, из резины.
2.с помощью устройства для сгибания холодным методом одним переходом, если диаметр трубы менее двадцати миллиметров.
3.при сгибе трубы большого диаметра, заготовку следует нагреть. Для этого применяют дроны резинового или составного типа.
4.можно уменьшить зону с растягивающим напряжением при помощи перемещающегося ролика.
Деталям можно придать различный внешний вид:
1.в виде утки (изделие имеет два изгиба в 135 градусов)
2.в виде скобы (три изгиба по центру с прямым углом, по краям 135 градусов).
3.в виде отвода (изгибы с углами 45 градусов и 135).
виде калача (в форме полукруга).
Внимание! Процесс изгиба требует аккуратности, не стоит допускать дефектов, для этого важно правильно выбрать инструмент.
Необходимое оборудование
Чтобы изгибать трубы, применяют разные устройства. Трубогибы имеют отличия в принципе действия. Инструмент легко использовать в домашних условиях. С помощью него можно изгибать трубы круглой формы, профильного типа. Выделяют следующие разновидности трубогибов:
1. пружинный вид. Внутрь пружины вставляют деталь для сгиба. Выбирают способ обработки изделия: холодный, термообработка, под конец процесса удаляют пружину.
2.рычажный вид, по-другому называется механизмом Вольнова. В форму, имеющую соответствующий диаметр закладывают заготовку. Трубу не нужно прогревать. Рычажная сила позволяет согнуть трубу.
3.арбалетный вид. Заготовку помещают в устройство, которое имеет гнущий сегмент. Труба продавливается внутри конструкции.
С помощью трубогиба можно нет только сгибать, но и выпрямлять алюминиевые изделия, которые имеют разную конфигурацию, диаметр. Во время процесса повредить деталь практически невозможно.
Трубогиб использует различные способы воздействия на металл. К ним относят:
1.способ проталкивания. Изделие из алюминия проталкивается сквозь ролики, один его отклоняет. В итоге образуется изгиб в виде дуги, имеющая небольшой радиус.
2.способ проката. Если труба имеет от одного до десяти сантиметров в диаметре, то ее можно прокатывать между специальными роликами, которые должны быть равны размеру заготовки.
3.с помощью давления. Для изгиба применяют штампы, которые придают изгиб изделию снаружи. Способ гидроформирования – второй вариант метода. Под высоким давлением в трубу заливается вода, либо масло.
4.способ обкатывания. В основе лежит обкатная деталь трубогиба, которая может изогнуть изделие под давлением. Деталь не нужно прогревать. На участках с отсутствием давления трубопрокаты прогибаются в другую сторону.
Внимание! При отсутствии специального инструмента алюминиевые изделия легко изгибаются подручными способами.
Как согнуть трубу дома
Если в доме нет инструмента, то можно согнуть трубопрокат дома самостоятельно. Чтобы изогнуть изделие своими руками, можно применить такие приемы, как:
1.для уменьшения хрупкости материала, также силы нагрузки, место для изгиба следует прогреть, применяя газовую горелку.
С помощью простой бумаги надо проверить готовность детали к деформированию. Бумагу держат над местом нагрева, пока не покажется дым. В это время можно придавать детали другую форму. Анодированный алюминий нельзя деформировать таким методом. 2.для начала делают заготовку шаблона, который имеет такой же радиус, каким должен быть изгиб. Шаблон вытачивают из деревянного куска, смазанного креозотом. Изделия прикрепляют к шаблону, скрепив детали крепко. С помощью резинового молотка, несильно ударяя, придают нужную форму детали.
3.алюминиевая трубка с сечением до двадцати миллиметров обрабатывается без оборудования. С внешней стороны изделия надевается стальная пружина. В изделие засыпается песок, вставляется прут из металла. Держась за стрежень по краям, производят сгиб согласно шаблону.
4.наполняют изделие с помощью песка, заготовку с двух сторон крепят на две опорные плоскости. Применяя молоток из резины, формируют сгиб на участке, который провисает. Если необходимо выполнить сгиб на прямоугольной детали, то данный способ незаменим.
Основные ошибки при работе
До того, как приступить к работе, надо провести чистку изделия от грязевых отложений. Для этого не рекомендуется применение абразивной щетки. Работы проводят с аккуратностью, чтобы не содралась окисная щетка.
Внимание! После придания изгиба изделие может изменить первоначальную длину. Поэтому необходимый размер отрезка следует формировать после проведения всех мероприятий по сгибанию.
Если для сгибания используется газовая горелка, то по достижению нужной пластичности сразу производят изгибание детали, пока она не остынет. Если трубы искривлены полностью, то не стоит обрабатывать данные трубы. Это говорит о низком уровне качества изделия. Изделия для изгиба не должны иметь заусенцы, сколы, трещины.
youtube.com/embed/PzE9HECfEV4?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
как загнуть, выпрямить трубку своими руками
Содержание:
Алюминиевые изделия в настоящее время очень разнообразны и востребованы, что свидетельствует о том, что этот материал эффективен и незаменим во многих областях жизни. Одной из самых популярных разновидностей продукции данного типа является алюминиевая труба.
Особенности алюминиевых труб
Алюминиевые трубы отличаются малым весом, пластичностью, стойкостью к коррозии, химическим и температурным воздействиям (способны переносить колебания температуры от +150 до -279 градусов).
Кроме того, эти изделия имеют высокую электро- и теплопроводность, не содержат вредных токсинов и способны служить длительное время. Из алюминиевых трубок своими руками можно изготовлять самые разные конструкции.
Алюминиевые трубы классифицируют по следующим параметрам:
- Форме сечения. Они могут быть круглой, квадратной, прямоугольной и фасонной форм.
- Способу изготовления. Бывают холоднодеформированными, прессованными и сварными.
- Длине. Мерные, немерные, имеющие кратную мерность и бухтовую фасовку.
- Химическому составу (марка АI). Могут иметь высокую или техническую чистоту.
Чтобы сделать сплав более прочным, в него добавляются определенные примеси: однако при этом степень его пластичности уменьшается. Пластичность алюминиевых изделий делает их более удобными для механической обработки. Сгибание алюминиевой трубы отличается значительной простотой, и может быть проведено самостоятельно. Чтобы достичь цельности и невредимости сгибаемого изделия, важно заранее ознакомится с технологией данного процесса.
Как согнуть алюминиевую трубу
Сгибая прямую алюминиевую трубу под любым углом, мы тем самым деформируем структуру металла. Происходит сжимание внутреннего слоя профиля, и растягивание внешнего. Для алюминия характерна довольно низкая степень плотности, поэтому в результате сгибания данные изделия травмируются довольно незначительно. Что касается легированного алюминия, то по причине большей плотности процедура сгибания изготовленных из него труб отличается большей сложностью.
Благодаря гибкости алюминиевые трубы хорошо подходят для изготовления самых замысловатых конструкций, при сохранении их сечения и целостности. Сгибать такие изделия можно ручным способом, для чего применяются нехитрые механизмы или специализированные приспособления. Заготовка при этом может разогреваться или оставаться холодной. Обычно на этот фактор влияет размер, вид и структура сгибаемой трубы, толщина ее стенок и сложность выбранной конфигурации.
Гибка алюминиевых труб в одной плоскости может иметь вид отвода, скобы, утки и калача. Заготовки, имеющие два сгиба в 135 градусов, называются уткой, три сгиба – скобой (параметр центрального угла – 90 градусов, крайнего – 135 градусов). Изгиб в виде полуокружности называется калачом, а сгиб в 45-135 градусов – отводом.
Осуществляя сгибание, важно придерживаться следующих рекомендаций:
- При наличии у алюминиевой трубы сварного шва во время сгибания он не должен попасть ни на вогнутую, ни на выпуклую линию изгиба, перпендикулярно деформируемой поверхности.
- На изделиях диаметром 15-20 мм при выборе величины радиуса сгиба за ориентир берется показатель наружного диаметра, который удваивают.
- Заготовки, обладающие диаметром более 25 мм, оснащаются радиусом сгиба, равной величине наружного диаметра, умноженного на 3.
Вне зависимости от выбранного варианта гибки, главная задача — не допустить, чтобы в процессе гибки появились какие-то дефекты. Решая задачу, как согнуть алюминиевую трубу в домашних условиях, важно понимать, что в этом случае все зависит от правильности выбора способа и инструмента, а также соблюдении правил безопасности.
![]()
Как работать с трубогибом в домашних условиях
Трубогибами называют специальные механизмы, для которых характерен различный принцип действия. С их помощью реализуется ручная и механическая гибка труб профильного и круглого сечения в условиях производства или дома.
Существуют следующие виды ручных трубогибов, подходящих для сгибания пластичных тонкостенных изделий из алюминия, обладающих малым диаметром:
- Рычажный. Этот механизм еще называют станком Вольнова. Для закладки заготовки в нем предусмотрена специальная форма. Сам процесс сгибания не требует нагревания трубы, и осуществляется рычажной силой. Форма соответствует определенному диаметру.
- Арбалетный. Конструкция, в которой закрепляют заготовку, оснащена гнущим сегментом, осуществляющим продавливание середины трубы с противоположной от концов стороне.
- Пружинный. Перед изгибанием труба оснащается пружиной, которую закладывают внутрь изделия.
Далее заготовку могут разогревать, или применять холодный метод сгибания. По окончанию процедуры пружину необходимо извлечь.
При помощи станочной гибки существует возможность решения вопроса как согнуть, и как выпрямить алюминиевую трубку самого различного диаметра и формы. Риск ее повреждения сведен практически к нулю.
Данные механизмы могут иметь электромеханический или гидравлический принцип работы, что гарантирует получение точного результата работы, согласно выдвигаемым требованиям. Также есть способы, как загнуть трубу без трубогиба, что весьма удобно, когда под рукой нету необходимого инструмента.
Способы гибки
В данном оборудовании могут применяться такие способы гибки:
- Проталкивание. В этом случае алюминиевую трубу толкают между роликами станка: на один из роликов возлагается задача отклонять заготовку. Таким образом достигается получение дугообразного изгиба, при очень незначительном радиусе искривления.
Величина радиуса изгиба определяется умножением на 6 диаметра трубы.
- Прокат. Алюминиевую трубу диаметром от 10 до 100 мм прокатывают сквозь гибочные ролики, которые должны строго соответствовать диаметру изгибаемой трубы. Для осуществления этой операции применяют трехвалковый трубогиб, который способен выполнять сгибания в виде кольца, спирали и дуги. С его помощью можно обрабатывать как круглый, так и прямоугольный профиль. Прокатка осуществляется в несколько заходов.
- Обкатывание. Для сгибания задействуется обкатная головка трубогиба, которая сгибает заготовку под давлением. На участках без давления происходит прогибание трубы в противоположную сторону. Нагревание обкатывание не сопровождается. Чтобы заготовка не сжималась, нужно следить за соблюдением минимального радиуса сгиба: она равняется умноженному на три радиусу трубы.
- Сгибание давлением. Тут для прессовки применяются штампы, деформирующие заготовки с внешней стороны, или гидроформирование, когда для сгибания изнутри в границах формы труба заполняется водой или маслом под давлением.
Самостоятельное сгибание алюминиевой трубы
Вначале определяют, трубу какой марки, диаметра и толщины стенок требуется согнуть. Если подобную процедуру требуется проводить время от времени, то лучше сразу обзавестись ручным трубогибом, благо, в продаже имеется огромный выбор различных моделей данного приспособление.
Кроме того, существуют и другие методы гибки труб в домашних условиях, особенно если речь идет о разовых мероприятиях:
- Перед тем, как загнуть алюминиевую трубу в домашних условиях, в нее забивается сухой, мелкий, просеянный песок. На концы заготовки требуется одеть заглушки в виде чопов, после чего проводится медленное сгибание заготовки. Это можно делать даже вручную, однако один конец для удобства лучше закрепить хомутом. После того, как заготовка согнута, с нее высыпают песок: он необходим для сохранения округлой формы трубы. Если работа проводится в зимнее время, вместо песка можно использовать замороженную внутри воду.
По окончанию процедуры деталь помещается в теплые условия для оттаивания льда.
- Если требуется согнуть трубу со слабым уровнем пластичности (из дюралюминия), то при использовании способа с песком потребуется также наличие газовой горелки. Один конец трубы в таком случае зажимают в тиски, горелка же служит для равномерного разогревания участка изгиба до температуры +250 градусов. Для проверки оптимальности нагревания к трубе подносится кусок бумаги: появления дыма будет знаком готовности изделия к последующему изгибанию. При его проведении важно не спешить. Многократное нагревания того же участка трубы недопустимо.
- В этом случае вначале происходит изготовления из древесины полукруглого шаблона, толщина которого должна превосходить диаметр заготовки. Сообщив ему нужный радиус изгиба, заготовку закрепляют на плоскости при помощи струбцин и болтов. Впритык к шаблону крепят доску, имеющую идентичную толщину и уклон: важно добиться хорошей плотности укладки трубы между ними.
Заложив один конец трубы к направляющей доске по касательной относительно полукруга, вторым ее концом нужно проводить загибающие движения вокруг шаблона. Таким образом можно гнуть пластичные трубы диаметром до 40 мм на довольно значительные радиусы.
- После того, как в трубу засыпан песок, она кладется двумя концами на две устойчивые опоры: место сгиба должно провисать. Этому участку и сообщается нужный радиус при помощи резиновой киянки. Особенно удобно таким образом изгибать квадратные алюминиевые трубы.
- Участок заготовки, где проводится сгибание, изнутри оснащается пружиной из стали: на ее конец привязывается проволока. После приобретения трубой нужной формы пружину вытаскивают за эту проволоку. При необходимости, место сгибания можно разогреть.
Проводя подобные операции, важно помнить, что гибка ведет к изменению длины трубы, поэтому нужная длина участка выставляется уже после его сгибания. В целом, согнуть алюминиевую трубу в домашних условиях вполне возможно, главное подобрать для этого нужный инструмент, и строго следовать рекомендациям.
Как согнуть трубу без трубогиба своими руками?
Наверняка вы сталкивались с ситуацией, когда при сборке трубопровода становится необходимо выгнуть трубу на определенный градус.
Для таких задач применяют специальный инструмент, именуемый трубогиб. Трубогибы бывают самыми разными. Они предназначаются для сгибания труб из металлов, пластика, различных сплавов и т.д.
Все это конечно очень хорошо, но что делать, если надо согнуть трубу без трубогиба? К примеру, если трубогиба у вас в наличии нет, а дело не терпит отлагательства.
Выгибание металлопластиковой трубы с пружиной внутриЧто же, есть способы выполнить подобные действия и своими руками. Мы вам о них расскажем.
Cодержание статьи
Особенности процесса
На самом деле сгибать трубы достаточно легко. Это только кажется, что для подобных действий необходимо огромное количество сил и энергии. Конечно, при работе с металлическими трубами все же придется попотеть, но даже в этом случае процесс занимает всего несколько десятков минут, и это с учетом подготовительных работ.
Но просто согнуть трубу недостаточно. Надо сделать это правильно, чтобы в итоге получить рабочий, а не испорченный образец. Если мы загибаем трубы своими руками, то шанс их повреждения существенно возрастает, так как согнуть трубу в домашних условиях можно только с помощью подручных средств.
Все дело в том, что труба при изгибании меняет свою структуру, натурально деформируется. И процесс деформации проходит непредсказуемо.
Это только кажется, что модель из той же стали изгибается красиво и плавно, как будто бы по волшебству сохраняя свою форму.
На самом деле это не так. В момент изгибания, особенно если работаете вы только подручными средствами, стенки трубы деформируются неравномерно.
Внутренняя стенка как бы накапливает в одной точке больше материала, становится толще, образуются даже микроскопические складки. Наружная же, наоборот, растягивается, что чревато появлением микротрещин. Согните ее слишком быстро или без предварительной подготовки – и ее повреждение будет практически неминуемым.
Как обезопасить себя?
Впрочем, себя можно легко обезопасить или хотя бы свести шанс повреждения трубы к минимуму. Для этого применяют несколько хитростей.
Во-первых, при изгибании своими руками трубу нагревают до определенной температуры. Это нормально, без прогрева согнуть отрезок, да еще и стальной, крайне сложно. Вы потратите уйму сил и энергии, а результат же вас вряд ли порадует.
Достигла ли поверхность трубы нужной температуры, проверяется с помощью обычной бумажки. Считается что труба прогрелась, если бумажка при контакте с ней начинает тлеть.

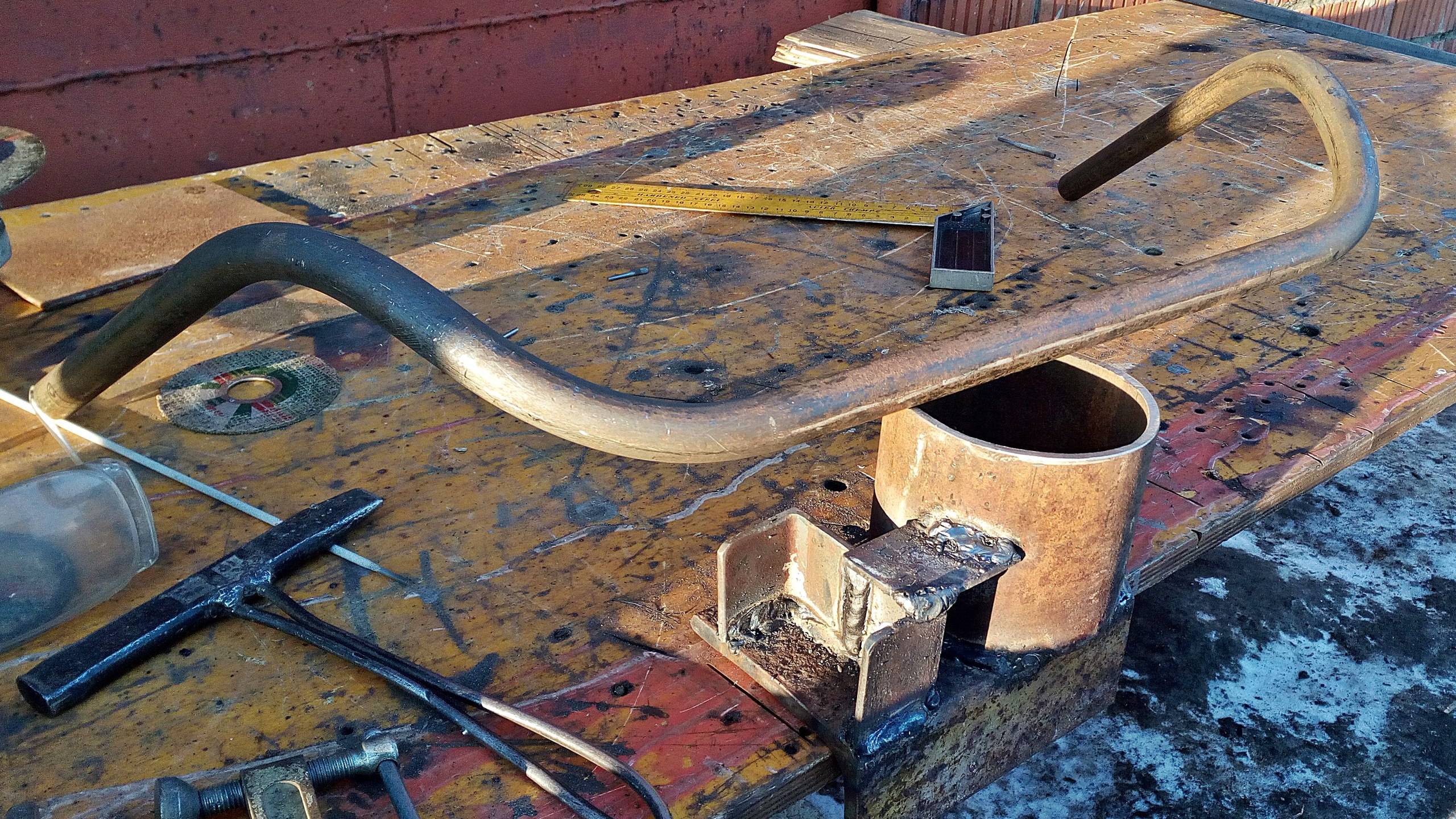

Процесс загибания стальной трубыСпособ, конечно, довольно топорный и дает только относительные результаты, но для домашней работы большего и не требуется.
Во-вторых, в полость трубы обязательно добавляют стабилизирующий материал. Это делается до момента ее прогрева.
В качестве стабилизирующего материала применяются разные варианты, от песка до пружин. Трубу с обеих сторон закупоривают, а затем уже принимаются за работу.
Внутри трубы песок играет роль пластификатора. Он не дает материалу деформироваться рывками, при этом сохраняет изначальную форму заготовки, что тоже крайне важно.
Также перед началом работы необходимо создать деревянную или стальную заготовку, для упрощения процесса деформации. Необязательно сильно мучиться и что-то создавать, надо просто выбрать подходящий материал.
К примеру, если вам нужно загнуть трубу под прямым углом своими руками, то хватит и наличия профильной трубы или же стола.
Если же радиус загиба достаточно большой, то придется подобрать обратную трубу нужных размеров или же деревянное полено.
Отличия в зависимости от материала трубы
Материал трубы оказывает огромное влияние на то, как мы будем с ней взаимодействовать
Трубы разделяют на:
- Металлические;
- Пластиковые.
Металлические трубы требуют один подход, пластиковые – совсем другой. К тому же и конкретные материалы различаются по своей прочности, устойчивости, принципу деформации и т.д. Все это следует учитывать, в особенности, когда мы работаем без специализированного инструмента, то есть своими руками.
Взаимодействие с металлическими образцами
Металлические трубы в домашних условиях изгибать сложнее всего. Да вы впрочем, и сами это понимаете.
Металл хоть и пластичный, но очень прочный. Вручную, без предварительной подготовки, с ним просто не совладать.
Перед обработкой трубу желательно нагреть горелкойЗато если все продумать заранее, то и результат вас наверняка порадует. Также не будем забывать, что есть металлы мягкие, а есть жесткие. Цветные металлы – по большей степени мягкие. С ними работать проще.
Та же медь, при желании, вообще деформируется вручную. Тонкую медную трубу реально загнуть руками, чем часто сантехники и пользуются.
Укрепленная медь уже прочнее, но все равно не сравнится по прочности со сталью или хорошим алюминием.
Рабочий процесс
Рассмотрим алгоритм, позволяющий нам изгибать металлические отрезки труб своими руками.
Этапы работы:
- Подготавливаем инструмент, находим горелку, собираем песок, заглушки и т.д.
- Засыпаем песок внутрь трубы.
- Закупориваем ее.
- Нагреваем ее газовой горелкой.
- Проверяем температуру нагрева. Если бумажный лист при контакте с металлом загорелся либо начал тлеть, значит все нормально, можно начинать.
- Монтируем трубу в рабочее положение.
- Загибаем отрезок с применением физической силы. Желательно делать это в перчатках, так как металлы отлично проводят тепло.
- При достижении нужного угла оставляем трубу на сутки.
Вот и все. После завершения работы остается только проверить качество изгиба. К сожалению, в нагретом состоянии это сделать не удастся.
Дополнительные советы
Песок следует засыпать до момента полного заполнения трубы. Заглушки желательно брать не пластиковые, а стальные. Пластик может расплавиться и сцепиться со сталью. Ничего страшного конечно не произойдет, но и лишние проблемы нам ни к чему.
Выгнуть трубу малого диаметра можно даже вручную, применив усиленное плечоНагревают трубу равномерно, то есть со всех сторон, акцентируя внимание на внешней. Именно на ней пройдут самые серьезные деформации.
Нагретую трубу разрешается загибать только в термостойких перчатках. Иначе можно обжечься. Да и вообще, если собираетесь действовать по приведенной инструкции, то желательно позаботиться о личной безопасности, надеть экипировку и т.д.
Рекомендуем загибать трубу не рывками, а поступательными плавными движениями. Впрочем, тут каждый действует так, как ему видится возможным.
Работа с пластиковыми трубами
Пластик загибать проще, это совершенно очевидно. Он намного мягче, во многих случаях пластичнее, да весит легче. Однако у пластика есть одна неприятная характеристика, он имеет предел прочности. То есть может треснуть, если приложение сил будет излишним. Это надо учитывать.
Помните, что трещина в трубе – это необязательно огромная дыра, в которую можно засунуть палец. Как раз образование такой трещины в трубе – большое благо, потому что ее легко заметить.
Проблемы же появляются, когда в пластике образуются микротрещины или даже зачатки трещин. Они незаметны и будут ждать своего часа, чтобы затем в самый неподходящий момент заявить о себе.
Выгибание трубы без трубогиба (видео)
Отличия труб из разных видов пластика
Проще всего работать с металопластиком. Этот материал является комбинацией алюминиевого стержня и пластикового сплава, он очень прочен, но в то же время пластичен.
Процесс его гибки, практически ничем не отличается от аналогичного при взаимодействии со стальными образцами. Причем трубу, если она малого диаметра, даже прогревать нет нужды. Можно выгнуть просто руками. Только опять же, нужно позаботиться о наличии стабилизатора в ее полости, чтобы деформация прошла успешно.
В качестве стабилизатора можно применять не только песок. Хорошо действует проволока или даже стальная пружина высокой прочности.
Полипропилен гнуть тоже можно, но тут надо быть очень осторожным. Производители полипропиленовых труб не рекомендуют загибать их самостоятельно. Если все же это необходимо, тогда позаботьтесь о наличии у вас строительного фена.
Им можно прогреть стенки трубы, а затем выгнуть ее на заранее подготовленной заготовке. Размещайте трубу так, чтобы утолщенная стенка находилась на внешней стороне изгиба. Тогда шанс повреждения отрезка существенно уменьшиться.
Тонкие пластиковые трубы, казалось бы, гнуть проще всего. Вот только они ломаются при физическом воздействии. Здесь надо применить хитрость и все ту же термическую обработку.
Строительным феном мы нагреваем трубу до температуры в 200 градусов, а затем легко и плавно начинаем ее изгибать. В некоторых случаях пластик станет настолько мягким, что сам начнет гнуться. Тогда просто уложите ее так, как вам необходимо, а затем постарайтесь зафиксировать.
Разница между коленом и коленом
Разница между коленом и коленом
Что такое изгиб трубы?
Колено — это общий термин для обозначения того, что в трубопроводе называется «смещением» — изменением направления трубопровода. Под изгибом обычно подразумевается не что иное, как «изгиб» — изменение направления трубопровода (обычно по какой-то конкретной причине), но ему не хватает конкретного инженерного определения направления и степени.Отводы обычно изготавливаются на заказ (с использованием гибочного станка) на месте и подходят для конкретных нужд.
Отводы труб обычно имеют минимальный радиус изгиба в 1,5 раза больше радиуса трубы (R). Если этот радиус изгиба меньше 1,5R, он называется отводом. Ссылка на любой международный / отраслевой стандарт должна быть отслежена. 1,5, 3 и 4,5 R являются наиболее распространенными радиусами изгиба в промышленности.
Изгиб трубы обычно течет более гладко, поскольку внутри трубы нет неровных поверхностей, и при этом жидкость не должна резко менять направление.
Основное различие между ними заключается в том, что локоть относительно короче, чем изгиб, R = от 1D до 2D — локоть. Более 2D — изгиб. В процессе производства холодных гибок можно использовать гибочный станок для гибки готовым прямым гибом. Одноразовое завершение также не требует второй коррозии. Но производители локтя нужно сделать на заказ, чтобы сделать антикоррозийный, цикл заказа длинный. Цена на локоть выше, чем на изгиб. Но стоимость исполнения намного выше, чем гнуть. Общеизвестно, что гибы не имеют антикоррозийной обработки, легко повреждаются, но стоят дешево, поэтому используются очень часто в не очень высоком техническом спросе.
При транспортировке газа с запада на восток, конечно, стоимость холодных поворотов невысока. Отвод необходимо изготовить на заказ, требуется коррозия, цикл заказа длинный, но для гибки в холодном состоянии можно использовать готовый прямой изгиб на гибочной машине. Одноразовое завершение также не требует второй коррозии. Технология строительства холодных изгибов должна соответствовать нефтяным стандартам. Передача газа с запада на восток соответствует корпоративному стандарту, но мы можем использовать как изгиб, так и изгиб на открытой местности. Sunny Steel Enterprise предупреждает широких клиентов, что цена на производительность колена и гибки отличается, пожалуйста, внимательно выбирайте после рассмотрения.
Изгибы труб должны соответствовать стандарту ANSI / ASME B16.49, в котором не указаны радиус и угол изгиба, обычный радиус изгиба трубы — 2,5D, 3D, 5D, 7D или 8D, но может быть любой другой изгиб. радиус в соответствии с потребностями конструкции, а угол изгиба может быть любым, 5, 10, 15, 90 градусов или любым другим. Люди говорили: «Все сгибания — это локти, но не все локти», — это неправда. На самом деле «Все колена — это колена, но не все колена» более разумно.
Промышленные процессы
Гибка, прессование, прессование, ковка, обработка и многое другое
Обслуживаемые отрасли
Наши отводы для труб широко используются во многих отраслях, таких как электроэнергетика, нефть, природный газ, химическая промышленность, судостроение, отопление, производство бумаги, металлургия и так далее.
Процесс производства труб из нержавеющей стали
В соответствии с различными методами изготовления отводы из нержавеющей стали можно разделить на три типа, а именно: гибочные трубы, штамповочные трубы и сварные трубы.Которые можно разделить на два типа гибки, гибки и гибки. Когда труба из нержавеющей стали для изгиба трубы в продольном направлении под давлением, приводящая к толщине стенки трубы, укорачивается, боковая труба подвергается растяжению, удлинению, утонению стенки и трубе; центр без усилия, деформации не произойдет. Поперечное сечение трубки из нержавеющей стали изменено с круглого на овальное. При производстве гибки необходимо обращать внимание на систему трубопроводов, когда конструкция радиуса изгиба не требует, чтобы минимальный радиус изгиба изгиба соответствовал определенным стандартам.
Холодная гибка колена из нержавеющей стали. Изгиб трубы в процессе нагрева, процесс нагрева должен быть медленным и равномерным, чтобы обеспечить теплопроводность трубы, мы должны обратить внимание, чтобы избежать перегрева и науглероживания.
Технология гибки широко применяется в производстве котлов и сосудов под давлением. Во многих отраслях промышленности, таких как аэрокосмическая, судостроительная и другие отрасли, качество изгиба трубы напрямую влияет на конструктивную рациональность, безопасность и надежность продукта.Поэтому качество гибки трубы является наиболее важным, а понимание технического состояния трубы является самым важным. При холодной гибке изгиба трубы необходимо выбрать разумную форму оправки и освоить правильный метод ее использования.
Поскольку внутренняя сторона изгибаемой трубы изгибается при складывании, сердечник трубы, когда они изгибаются, относительный радиус изгиба трубы невелик, чтобы получить высококачественные фитинги, труба находится в процессе изгиба, в котором вставляются подходящие оправка, что позволяет избежать сплющивания и явления сморщивания труб из нержавеющей стали, возникающих при возникновении дуги.Поскольку труба имеет определенную эластичность, поэтому, когда изгибающая сила снимается, угол отскока трубы изгибается. В угле изгиба следует рассмотреть возможность увеличения угла.
Независимо от того, изгибаете ли вы трубу для прокладки кабелепровода или в металлическом проекте, расчет изгиба для начальной и конечной точки может быть важным фактором. Несмотря на то, что на рынке представлены различные типы трубогибов, все они имеют общий идентификатор операции. На всех трубогибах указан размер трубы, которую устройство будет изгибать, а также число, называемое «натяжным устройством».”Измерение натяжения используется для добавления или вычитания припуска к общей длине изгиба. Следуя базовому процессу, вы можете рассчитать изгибы труб независимо от типа гибочного станка или диаметра трубы.
Инструкция
Определите размер приемного устройства, который указан на самом башмаке для гибки труб. Это прибавление или вычитание измерения длины трубы от передней отметки на гибочном башмаке. Также имейте в виду, что есть вторая метка центра изгиба, расположенная примерно в центре башмака для изгиба.Также вдоль беговой длины обуви расположены угловые отметки с линиями. Эти числа и линии соответствуют фактическим углам, которые можно согнуть в трубу, совместив трубу с наклонной линией, нанесенной на внешней стороне башмака.
Согните трубу диаметром ½ дюйма под углом 90 градусов с помощью ½-дюймового изгиба. Процесс останется таким же для труб и гибочных станков разных размеров, но будут отличаться только размеры приемного устройства. На башмаке для ½-дюймовой трубы может быть надпись «заглушка занимает 5 дюймов от стрелки или линии.«5 дюймов — это сумма, которую вы вычтете из общей длины измерения изгиба под углом 90 градусов.
Используйте рулетку и карандаш и сделайте отметку на расстоянии 12 дюймов от конца трубы. Это будет расстояние от изгиба до конца трубы. Используя вычитание на обуви, отмерьте 5 дюймов от 12-дюймовой отметки и проведите сплошную карандашную линию.
Положите трубу на ровную поверхность и вставьте трубу в трубогиб.Отметка сплошным карандашом должна располагаться на расстоянии 5 дюймов от отметки 12 дюймов и совмещаться с передней отметкой или стрелкой на башмаке для гибки. Плавным движением потяните ручку назад, пока труба не окажется под углом 90 градусов к ровной поверхности. Поместите маленький уровень напротив вертикальной части трубы и проверьте уровень. Это даст вам идеальный изгиб на 90 градусов. Проверьте высоту общего изгиба, поместив конец рулетки на ровное основание, и измерьте конец трубы.Он должен показывать ровно 12 дюймов.
Попрактикуйтесь с другими наклонными изгибами, используя размер вычитания и центр отметки изгиба на обуви. У всех трубогибов могут быть свои особенности и небольшие корректировки измерений, которые необходимо будет выполнить. Фактический конечный результат также зависит от того, насколько хорошо и надежно вы удерживаете трубу в трубогибе перед первым изгибом трубы.
Что такое колено трубы?
С другой стороны, отвод представляет собой специальный стандартный отвод, предварительно изготовленный в виде катушки и предназначенный для привинчивания, фланцевого соединения или приваривания к трубопроводу, с которым он связан.Колено может быть 45 o или 90 o . Также могут быть отводы, разработанные по индивидуальному заказу, хотя большинство из них классифицируются как «короткий радиус» или «длинный радиус».
Отвод может быть коленом; локоть не означает изгиб. Если вы используете термин колено, он также должен содержать определители типа (45 или 90 o
Гибочные трубы и трубы
Гибочные трубы и трубыНАЖМИТЕ ЗДЕСЬ ДЛЯ УКАЗАТЕЛЬНОЙ СТРАНИЦЫ
ТРУБКИ / ТРУБЫ ИЗГИБА
В.Райан 2007 — 2016
ФАЙЛ PDF — НАЖМИТЕ ЗДЕСЬ ДЛЯ ПЕЧАТИ РАБОЧЕЙ ТАБЛИЦЫ Гибка и формовка стальных или медных труб быть легким при использовании правильного оборудования. Без необходимого оборудование результат может быть плохим и непрофессиональным. | ||
ВИДЕО — ТРУБЫ / ИЗГИБЫ | ||
Навыки можно освоить довольно быстро, хотя всегда нужен.Самый простой способ — использовать пружину, которая помещается внутрь. трубка. Это подходит только для меди. Пружина должна быть правильной размер и точно помещается внутри трубки. Пружина — это часто используемый тип сантехниками. | ||
Медную трубку можно медленно перегибать через колено.Однако следует проявлять большую осторожность, так как стенка трубки может разрушиться. и искажаются. «Совет» — согнуть трубу немного больше, чем требуется, а затем верните его к точному размеру. Это упрощает снятие пружины. В Пружина снимается, потянув за кольцо за любой из концов. Лучше всего добиться необычного изгиба заполнив трубку песком. Песчинки предотвращают перекос стенки трубы. Этот метод работает лучше всего, если для сгибания трубы используется приспособление. Этот техника не всегда точна и требует практики. | ||
Если требуется резкий изгиб, соединение сантехников 90 градусов может быть использован. Его можно припаять на месте с помощью простой паяльной лампы, флюс и припой.Это наиболее удобно, если трубка сильно изгибается. требуется. | ||
Трубогиб — это оборудование, используемое для гибки трубка до точного радиуса. Закругленный канал можно заменить на один который имеет больший или меньший радиус. Трубка сначала помещается в блок с прямым рифлением — это надежно удерживает его.Плечо рычага затем повернули, медленно изгибая трубу до формы закругленного канала. | ||
С большой осторожностью можно получить даже необычные формы. Иногда может потребоваться набить трубку песком, чтобы предотвратить деформацию. и ослабление стенки трубки. | ||
Труба на внешней стороне гитары сформирована /
формируется на трубогибе, по одной кривой за раз. | ||
НАЖМИТЕ ЗДЕСЬ ДЛЯ ОБОРУДОВАНИЯ И ПРОЦЕССОВ УКАЗАТЕЛЬ СТРАНИЦА | ||
pipe bend — Перевод на немецкий — примеры английский
Эти примеры могут содержать грубые слова на основании вашего поиска.
Эти примеры могут содержать разговорные слова, основанные на вашем поиске.
Колено по п.1, отличающееся тем, что пастообразный материал представляет собой многокомпонентный бетон на основе пластика.
Rohrbogen nach Anspruch 1, dadurch gekennzeichnet, dass die pastöse Masse ein Mehrkomponentenbeton auf Kunststoffbasis ist.Система всасывания по п.1, отличающаяся тем, что поворотная часть (6) трубы представляет собой колено .
Sauganlage nach Anspruch 1, dadurch gekennzeichnet, dass der schwenkbar angeordnete Saugrohrabschnitt (6) als Rohrbogen ausgeführt ist.Раскрывается колено трубы , которое выполнено как часть всасывающего тракта двигателя внутреннего сгорания.
Es wird ein Rohrkrümmer , der als Teil des Ansaugtraktes einer Brennkraftmaschine ausgebildet ist, vorgeschlagen.4. Система отопления по п.2, отличающаяся тем, что колено (19), состоящее из пластмассы, приклеено к глушителю (11).
4. Heizungsanlage nach Anspruch 2, dadurch gekennzeichnet, daß der aus Kunststoff bestehende Rohrkrümmer (19) mit dem Schalldämpfer (11) verklebt ist.При изменении трубного отвода система редактирует текст примечания, а не сами значения.
Wenn Sie eine Rohrbiegung ändern, bearbeitet das Programm den Text der Notiz, jedoch nicht die Werte selbst.Выберите следующую опорную точку сборки, которая находится на противоположной стороне изгиба трубы (см. «APNT 5» на рисунке 5).
Wählen Sie den nächsten Bezugspunkt der Baugruppe auf der anderen Seite der Rohrbiegung (siehe «APNT 5» in Abbildung 5).Заменяющую ручку можно использовать для преобразования изгиба трубы в колено и обратно.
Sie können den Ersetzungsgriff verwenden, um einen Rohrbogen in einen Bogen und zurück zu konvertieren.Гидроструйный двигатель по п.3 или 4, отличающийся тем, что изогнутая секция (6) корпуса представляет собой колено на 90 °.
Wasserstrahlantrieb nach Anspruch 3 или 4, dadurch gekennzeichnet, dass es sich bei der bogenförmigen Gehäusesektion (6) um einen 90º — Rohrbogen handelt.Выпускная конструкция по п.1 или 2, в которой колено трубы образовано двумя элементами оболочки (20а, 20b) и предпочтительно разделено в продольном направлении.
Ausmündungskonstruktion nach Anspruch 1 или 2, wobei der Rohrbogen aus zwei Skalenteilen (20a, 20b) aufgebaut ist, und vorzugsweise in Längsrichtung geteilt ist.Чтобы приспособить перила лестницы к измененному уклону, пришлось заменить его колено .
Um auch das Treppengeländer an die veränderte Treppensteilheit anzupassen, musste seine Rohrbiegung verändert werden.Можно прикрепить примечание к осевой линии трубы, твердому телу трубы, колену трубы или осевой линии твердого тела трубы.
Sie können eine Notiz an einer Rohrmittellinie, einem Rohrkörper, einer Rohrbiegung oder an der Mittellinie eines Rohrkörpers ansetzen.Сливной фитинг по любому из предшествующих пунктов, отличающийся тем, что внешний буртик (25) сформирован на конце, предназначенном для колена (3) трубы и за двумя буртиками (22, 23).
Ablaufarmatur nach einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass die Außensicke (25) am dem Rohrbogen (3) zugeordneten Ende jenseits der beiden Sicken (22, 23) ausgebildet ist.Имя элемента идентификатора должно относиться к линейному элементу, элементу трубопровода или отводу для трубы, а не к элементу трассировки трубы.
Beachten Sie, dass die Komponenten-ID sich auf den Leitungsdatensatz, das Leitungselement oder die Rohrbiegung des Rohrs beziehen muss, nicht auf das Rohrleitungs-KE selbst.Колено для трубы по любому из предшествующих пунктов, отличающееся тем, что предусмотрено средство для зажима частей трубы вместе под действием пружины во время плавления, чтобы воспринимать движение расплава.
Rohrkrümmer nach einem der vorhergehenden Ansprüche, gekennzeichnet durch Mittel, die vorgesehen sind, um die Rohrteile während des Verschmelzens unter Federbelastung zusammenzuspannen, um eine deine Verschmegzegung.Регулируемый колен для трубы по любому из предшествующих пунктов, отличающийся тем, что между двумя относительно подвижными частями трубы имеется дополнительная секция (14) трубы для обеспечения полного регулируемого колена на 90 °.
Verstellbarer Rohrkrümmer nach einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dadurch gekennzeichnet, daß er einen zusätzlichen Rohrabschnitt (14) zwischen den beiden relativ bewegbaren Rohrteilen Hat, um einУстройство по одному из пп. 7 — 9, отличающееся тем, что плунжер (40) или колено (38) трубы расположено на конце трубного соединения (35) для удержания плавающих примесей.
Vorrichtung nach einem der Ansprüche 7 bis 9, dadurch gekennzeichnet, dass auf dem Ende des Rohrstutzens (35) zum Zurückhalten von aufschwimmenden Verunreinigungen eine Tauchglocke (40) oder ein Rohrbogen. .Компенсатор по п.21, отличающийся тем, что крышка выполнена в виде рукава, окружающего трубу (2) и через который вбок выступает изгиб
(3) трубы. Kompensator nach Anspruch 21, dadurch gekennzeichnet, daß das Abdeckblech als eine das Rohr (2) umfassende Hülse, durch die seitlich der Rohrbogen (3) ragt, ausgebildet ist.Машина для приготовления кофе или чая по п.1, отличающаяся тем, что вентиляционная труба (24) проходит вверх над коленом
(25) трубы сифона (23). Kaffee- oder Teemaschine nach Anspruch 1, dadurch gekennzeichnet, daß sich das Entlüftungsrohr (24) über den Rohrkrümmer (25) des Saughebers (23) hinaus nach oben erstreckt.Фильтр предварительного покрытия по п. 5, отличающийся тем, что выпрямляющие пластины (26) расположены по меньшей мере в одном изгибе трубы входной трубы (9).
Anschwemmfilter nach Anspruch 5, dadurch gekennzeichnet, dass in dem mindestens einem Rohrbogen des Zulaufrohrs (9) Gleichrichterbleche (26) angeordnet sind.Устройство (1) по п.2 или 3, отличающееся тем, что колено трубы (8) центрируется в дросселе (6) с помощью центрирующей пятки (12).
Vorrichtung (1) nach Anspruch 2 oder 3, dadurch gekennzeichnet, dass der Rohrbogen (8) in der Drossel (6) mittels eines zentrierenden Absatzes (12) zentriert ist.Адаптер расширяемой водосточной трубы: Bend-A-Drain | Одностенные трубы
Загрузки
Предоставление пакетов
Химическая_устойчивость_PE-эластомеры_ (Tech_Note_A4.01, 10-09)
A1.02 Образцы перфорации труб ПНД SW Октябрь 2018
Bend_A_Drain_Sheet_05-19
Руководства по установке
Установка ADH5 05-20
Технические характеристики
ADH8 — Ссылки — 07-17
АДх2-Технические условия 03-20
Подробная информация — Продукт
А1.02 Образцы перфорации труб ПНД SW Октябрь 2018
Структурный дизайн — техническая литература
Структуры ADh3 (05-19)
ADh4 Гидравлика (07-14)
Гидравлика — техническая литература
ADh4 Гидравлика (07-14)
Долговечность — техническая литература
Химическая_устойчивость_PE-эластомеры_ (Tech_Note_A4.01, 10-09)
ADh5 Прочность (11-15)
Брошюра
Bend_A_Drain_Sheet_05-19
Брошюра_Жилой_Ирригация ___ Ландшафтный дизайн_ADS_ (10663_12-16)
Brochure_How_to_Solve_Home_Drainage_Problems_ADS _ (# 10230_04-16)
Brochure_Home_Up_Here_The_Best_You_Can_Build_ (# 10220_ 04-16)
Каталог продукции для управления водными ресурсами 2019
Инструмент для гибки | Технология гибки труб
Примите во внимание следующие преимущества встроенного инструмента:
- Меньше простоев на замену инструмента.
- Снижение затрат за счет недорогих вставок вместо цельных оправок и дворников.
- Меньше затрат на транспортировку и обращение (особенно при отправке традиционных цельнокорпусных дворников для переточки).
- Меньше брака и более высокое качество, потому что экономически выгоднее чаще переходить на новые вставки.
- Улучшенный контроль технологического процесса, так как вставленный инструмент позволяет приспособить установку «передняя оправка с низким давлением» для станков.
- Каждая новая пластина обеспечивает новую рабочую поверхность, что способствует высокой производительности.
- Недорогое переключение между инструментами при заказе вставок из других материалов или покрытий.
В некоторых случаях наши оправки и тела грязесъемника могут принимать вставки для различной толщины стенки трубы и радиуса изгиба. Точно так же радиусные блоки для гибочных штампов Shockmate ™ могут иметь несколько прецизионных зажимных вставок разной длины, гладкие или зубчатые полости, а также простой или сложный зажим. Тем не менее, традиционные твердотельные оправки и грязесъемники по-прежнему необходимы для работ по гибке твердых материалов под высоким давлением.
Если вам нужен «большой металл» вместо вставного инструмента, позвоните нам. Мы предлагаем полную линейку твердотельных инструментов, созданных в соответствии с высочайшими стандартами в отрасли.
Экспертные инструментальные решения для конечных пользователей, производителей и дистрибьюторов трубогибочно-вытяжных машин
В течение трех десятилетий компания Bend Tooling Inc. производит инновационные продукты для гибки труб методом вытяжной вытяжки, включая вставные оправки и скребки, цельные тарельчатые звенья для высокопроизводительной гибки труб, скошенные кромки со смещенной геометрией для труб высокого давления. -гибочные и конические штампы для легкой загрузки и разгрузки квадратных и прямоугольных труб.
КомпанияBend Tooling теперь опирается на этот опыт, чтобы предоставить услуги по изготовлению инструментов на заказ для производителей и дистрибьюторов ротационно-вытяжных трубогибочных машин. Это полный сервис инструментов для проектирования и сборки, начиная с необработанных данных или образцов. Он включает в себя рекомендации экспертов по обработке гибки трубы, начиная от использования стандартных наборов для заданий на одиночный гибок и заканчивая штабелированными наборами с составными зажимами для приложений с несколькими гибками.
Bend Tooling также предоставляет параметры настройки инструмента, советы по поиску и устранению неисправностей и технические бюллетени для облегчения управления процессом при операциях по гибке труб.
Наборы штампов для гибкидоступны в нескольких стилях: вставные, с двойной вставкой, быстросменные, встроенные штабели, платформы и конические пластины. Инструмент для оправки и зачистки также доступен в различных стилях, врезных и цельных. Bend Tooling использует технологию автоматизированного производства Datafacturing ™ для быстрой доставки высококачественных наборов инструментов машиностроителям и дистрибьюторам.
Все инструменты для гибки проходят точную механическую обработку без ручной работы, включая скошенные кромки.Все комплекты штампов имеют запатентованные технологии металлургии и термообработки для обеспечения точности, прочности и долговечности. Все оправки и дворники изготавливаются из высококачественных никель-алюминиево-бронзовых, алюминиево-бронзовых и легированных сталей.
опыта
- Bend Tooling уже более тридцати лет принадлежит одной группе владельцев, менеджеров и инженеров.
- Мы являемся экспертами в области проектирования, производства и настройки приложений для гибки труб на оправке на основе ваших исходных данных.
Инновации
- Мы представили вставные оправки и дворники.
- Мы первыми начали использовать цельные тарельчатые звенья для высокопроизводительной гибки труб.
- Мы изобрели пресс-форму для гибки труб квадратного и прямоугольного сечения.
Высокое качество
- Наши продукты и их характеристики проверены и испытаны на практике.
- Мы используем прецизионные станочные штампы, оправки и скребки в сборе — ручной работы не требуется.
- Мы используем лучшие материалы для своей продукции.
Быстрая доставка
- Обычно мы отправляем стандартные оправки и дворники в течение двух-трех недель или меньше.
- Обычно мы отправляем стандартные наборы штампов через четыре-пять недель после подтверждения спецификаций.
Стандартные элементы оснастки для большинства марок и моделей трубогибов с роторной вытяжкой
Наборы штампов
- Труба круглого, квадратного и прямоугольного сечения.
- Вставные, штабелированные, платформенные и суженные створки.
- Хомуты сложные, простые и сложные.
- Прецизионная механическая обработка, термообработка и отделка.
- Запатентованная металлургия для обеспечения ударопрочности и длительного срока службы.
Держатели
- Вставные и твердотельные модели.
- Прочные, сверхпрочные, цельные тарельчатые звенья.
- Мячи с обычной, малой и сверхмалой подачей.
- Конструкция оптимизирована для установки «вперед-оправка».
Стеклоочистители
- Вставные и твердотельные модели.
- Полукруглые и квадратные держатели.
- Полностью обработанная скошенная кромка.
- Детали из алюминия, бронзы, твердого хрома и легированной стали.
Трубы, колена и Y-образные трубы — HJS Motorsport & Tuning
Все трубы, колена и Y-образные трубы изготовлены из высококачественной нержавеющей стали.Концы труб развальцованы на 30 мм. Это позволяет соединять вместе трубы и отводы одного диаметра. Это гарантирует легкое изготовление или ремонт выхлопной системы.
Внешний Ø 45 мм
HJS-№. | Описание | Длина | Толщина стенки |
---|---|---|---|
90 60 4900 | Прямая труба | 980 мм | 1,5 мм |
90 60 4930 | Колено 30 ° | 125 мм | 1,5 мм |
90 60 4945 | Колено под углом 45 ° | 135 мм | 1,5 мм |
90 60 4960 | Колено под углом 60 ° | 160 мм | 1,5 мм |
90 60 4990 | Колено 90 ° | 220 мм | 1,5 мм |
Внешний Ø 48 мм
HJS-№. | Описание | Длина | Толщина стенки |
---|---|---|---|
90 60 5000 | Прямая труба | 980 мм | 1,5 мм |
90 60 5030 | Колено 30 ° | 125 мм | 1,5 мм |
90 60 5045 | Колено под углом 45 ° | 135 мм | 1,5 мм |
90 60 5060 | Колено под углом 60 ° | 160 мм | 1,5 мм |
90 60 5090 | Колено 90 ° | 220 мм | 1,5 мм |
Внешний Ø 50 мм
HJS-№. | Описание | Длина | Толщина стенки |
---|---|---|---|
90 60 5100 | Прямая труба | 980 мм | 1,5 мм |
90 60 5130 | Колено 30 ° | 120 мм | 1,5 мм |
90 60 5145 | Колено под углом 45 ° | 140 мм | 1,5 мм |
90 60 5160 | Колено под углом 60 ° | 140 мм | 1,5 мм |
90 60 5190 | Колено 90 ° | 220 мм | 1,5 мм |
Внешний Ø 55 мм
HJS-№. | Описание | Длина | Толщина стенки |
---|---|---|---|
90 60 5200 | Прямая труба | 980 мм | 1,5 мм |
90 60 5230 | Колено 30 ° | 120 мм | 1,5 мм |
90 60 5245 | Колено под углом 45 ° | 160 мм | 1,5 мм |
90 60 5260 | Колено под углом 60 ° | 165 мм | 1,5 мм |
90 60 5290 | Колено 90 ° | 220 мм | 1,5 мм |
Внешний Ø 60 мм
HJS-№. | Описание | Длина | Толщина стенки |
---|---|---|---|
90 60 5300 | Прямая труба | 980 мм | 1,5 мм |
90 60 5330 | Колено 30 ° | 120 мм | 1,5 мм |
90 60 5345 | Колено под углом 45 ° | 145 мм | 1,5 мм |
90 60 5360 | Колено под углом 60 ° | 160 мм | 1,5 мм |
90 60 5390 | Колено 90 ° | 220 мм | 1,5 мм |
Внешний Ø 65 мм
HJS-№. | Описание | Длина | Толщина стенки |
---|---|---|---|
90 60 5400 | Прямая труба | 980 мм | 1,2 мм |
90 60 5430 | Колено 30 ° | 120 мм | 1,2 мм |
90 60 5445 | Колено под углом 45 ° | 145 мм | 1,2 мм |
90 60 5460 | Колено под углом 60 ° | 190 мм | 1,2 мм |
90 60 5490 | Колено 90 ° | 220 мм | 1,2 мм |
Внешний Ø 70 мм
HJS-№. | Описание | Длина | Толщина стенки |
---|---|---|---|
90 60 5500 | Прямая труба | 980 мм | 1,5 мм |
90 60 5530 | Колено 30 ° | 120 мм | 1,5 мм |
90 60 5545 | Колено под углом 45 ° | 145 мм | 1,5 мм |
90 60 5560 | Колено под углом 60 ° | 190 мм | 1,5 мм |
90 60 5590 | Колено 90 ° | 240 мм | 1,5 мм |
Внешний Ø 76 мм
HJS-№. | Описание | Длина | Толщина стенки |
---|---|---|---|
90 60 5700 | Прямая труба | 980 мм | 1,5 мм |
90 60 5730 | Колено 30 ° | 130 мм | 1,5 мм |
90 60 5745 | Колено под углом 45 ° | 150 мм | 1,5 мм |
90 60 5760 | Колено под углом 60 ° | 190 мм | 1,5 мм |
90 60 5790 | Колено 90 ° | 250 мм | 1,5 мм |
Разветвитель
HJS-№. | Внешний Ø | Расстояние между трубами | Общая длина |
---|---|---|---|
90 60 5150 | 1 x 50 мм / 2 x 50 мм | 70 мм | 200 мм |
90 60 5251 | 1 x 55 мм / 2 x 50 мм | 70 мм | 200 мм |
90 60 5352 | 1 x 60 мм / 2 x 55 мм | 75 мм | 200 мм |
90 60 5354 | 1 x 60 мм / 2 x 60 мм | 80 мм | 200 мм |
90 60 5553 | 1 x 70 мм / 2 x 60 мм | 80 мм | 200 мм |
90 60 5755 | 1 x 76 мм / 2 x 60 мм | 80 мм | 200 мм |
