Соединение бруса в полдерева: Первый венец дома из бруса

Содержание

Первый венец дома из бруса

Начальные сведения о строительстве банного сруба

Строительство бани, особенно стен для неё, может оказаться довольно затратным
. На современном строительном рынке представлен огромный ассортимент материалов, как традиционных, так и современных, которые широко используются в возведении построек определенного назначения. Но древесина для бани является самым ходовым товаром по множеству причин. Это и давние традиции в строительстве, и широкое распространение, сравнительно невысокая цена, экологичность и простота в обращении.

Брус в данном случае – гораздо более простой в работе материал, к тому же, не требующий дополнительной обработки, в том случае, если вы его покупаете, а не изготавливаете самостоятельно.

Чтобы не понести дополнительных расходов на утеплитель для стен, стоит взять брус с сечением 150 х 150 мм. Такая толщина стен из древесины является оптимальной, и позволит использовать баню в течении всего года. Чтобы соединение между брусьями было более плотным, а вид готовой стены – эстетичным и приятным, каждый брус требуется как следует обстрогать.

Одно из главных положительных качеств бруса состоит в том, что стены из этого материала не требуют ; они выглядят самодостаточно, нужно только тщательно обработать брусья. Если же вы планируете декорировать внешние стороны стен, то будет достаточно строгать материал только со стороны, ориентированной во внутреннее пространство банного помещения.

Первый шаг в строительстве бани из бруса — установка обвязочного венца на подготовленный фундамент
. Оптимальный вариант выбора древесины бруса для обвязочного венца – твёрдые породы ясеня, дуба и лиственницы. Обязательно обработайте строительный материал антисептическими веществами.

Технология строительства сруба

Для того чтобы построить такой дом самостоятельно, необходимо ознакомиться с технологией его строительства:

  1. Перед тем как сделать сруб, надо определиться, где он будет расположен. Необходимо, чтобы около строительной площадки имелось прилично незанятого места, на котором можно будет проводить монтаж составных частей сруба. Потом надо выполнить разметку будущего сооружения, применяя колышки и веревку. Углы непременно должны быть прямыми.
  2. Дальше наступает очередь установки временного фундамента. Его делают с применением метровых осиновых чурок.
  3. Монтаж сруба – это главная часть работы. Конструкция будет устойчивой, если вы будете внимательнее и тщательнее связывать продольные и поперечные стенки, а также бревна между собой. Чтобы дом в дальнейшем не давал трещин, необходимо сделать пропил по всей длине бревна.
  4. Перед тем как сделать сруб, надо начать укладывать бревна окладного венца. Они расположены друг против друга. Сторону дома, находящуюся внутри, и другую, которая соприкасается с фундаментом, надо предварительно обтесать. Затесы должны иметь ширину более 15 см. Тогда будет обеспечена достаточная устойчивость венца и стенок всего дома.
  5. Перед тем как начать укладывать бревна под фундамент, надо положить доски, которые уже обработаны битумом. Подкладка должна иметь толщину больше чем 5 см. Поверх кладется теплоизоляционный слой, к примеру, это может быть войлок или пакля.
  6. Дальше приходит черед монтажа стен. Они ставятся горизонтальными рядами – венцами. Построенный дом из бруса своими руками не должен иметь перекоса стен, поэтому выполняют чередование верхушек и комли. В бревнах в их нижних частях делаются пазы, через них соединяются ряды между собой.
  7. Если вы решились сделать брус своими руками то не забывайте о том, что древесина дает усадку при высыхании, поэтому надо выполнять черновой вариант. Нужно сруб разметить и разобрать. Бревна положить в сухое помещение. Окончательную сборку сооружения надо начинать по истечении 1 года. Когда будете выполнять черновой вариант, не надо забывать делать отверстия под шипы на 2 см глубже от спроектированных величин, а сам сруб – выше на 10 см. Нужно над проемами окон и дверей оставить зазоры, которые потом скроются теплоизоляционным материалом.
  8. Поставив стены, законопатьте все швы с внешней и внутренней стороны сооружения по всему ее периметру. Всю стену сразу конопатить нельзя: это может привести к перекосу дома. Через год желательно конопатку повторить. Около окон и дверей теплоизоляционный материал поменяйте на бруски из дерева.

Строить сруб из бруса можно с целью как постоянного проживания, так и временного. Сруб возводится из такого строительного материала, как брус, возможен и клееный. Если планируется постоянное проживание в доме из бруса, то строительный материал должен быть обструган, а если для временного — необязательно. В любом случае брус укладывается обструганной стороной внутрь.

Схема видов и поперечных сечений бруса.

Укладываем первый венец

Первый брус укладывается не на бетон, а на деревянные планки высотой 15 мм, расположенные поперёк ленты фундамента через каждые 30 см. Делается это для того, чтобы исключить контакт первого венца с гидроизоляцией. Некоторые строители вместо реек предпочитают использовать специальную подкладочную доску, но польза от такой технологии вызывает обоснованные возражения. Противники доски утверждают, что она гниёт быстрее, чем брус, и при этом образовывает дополнительную межвенцовую щель в самом уязвимом месте стены.

После укладки брусьев на рейки и проверки горизонтальности образовавшийся зазор заполняют обычной монтажной пеной. Углы первого венца соединяются металлическими скобами. Крепить брус к фундаменту необязательно: веса всей конструкции хватит, чтобы обеспечить дому необходимую устойчивость. В некоторых случаях допускается крепление первого венца на анкеры, расположенные по углам фундамента.

Важный нюанс: углы стыковки должны точно соответствовать 90 градусам. В противном случае будут нарушены диагонали пересечения, что в свою очередь приведет к нежелательным деформациям здания.

Финишная отделка

После завершения всех описанных выше мероприятий и укладки кровли сруб должен выстояться до полной усадки. Время выстаивания колеблется от полутора лет (для сырого ровного бруса) до полугода (если использовалось клееное просушенное сырье).

После того как необходимое время прошло, можно приступать к отделке:

  • Дома из профилированного материала не требуют обшивки ни изнутри, ни снаружи. Для обеспечения их долговечности вполне достаточно провести обработку стен антисептиком или окрасить составом для наружных работ.
  • У зданий из ровного бруса в процессе усадки неминуемо образуются щели. Эти щели необходимо загерметизировать, после чего стоит выполнить обшивку, защищающую от продувания.

Зависит долговечность будущей постройки. Это фундаментальный, базовый вопрос, и к нему нужно отнестись с максимальной серьезностью, поскольку цена ошибки слишком высока.

Изоляция основания

Перед тем как положить первый венец, проводят выравнивание верхней фундаментной поверхности уже при наличии сантиметрового отклонения ее уровня от горизонтальной плоскости. После в обязательном порядке укладывают гидроизоляционный материал.

Верхняя поверхность основания должна быть без уклона, перепадов, идеально выровненной. Проверяют это лазерным или водяным, либо строительным уровнем. Выравнивание часто выполняют цементно-песчаным раствором. Им же можно заделывать зазор, если имеется между нижним венцом и фундаментной поверхностью. В последнее время для этих целей применяют главным образом строительную пену. Ее излишки после затвердевания срезают ножом. Заделанный участок в конце работ закрывают декоративной планкой либо отливами.

В качестве влагоизоляционного покрытия часто применяют рубероид одновременно со стеклоизолом. Материалы улаживают на основание так, чтобы они выступали за его края примерно на 0,25 м. Рекомендуется делать гидроизоляционное покрытие из двух слоев. Между ними кладут доски. По углам рубероид или другой используемый материал укладывают внахлест.

Обвязка и сруб

Существует много различных вариантов соединения брусьев (см. фото), мы будем пользоваться самыми простыми: по углам в лапу, а торцевые соединения в полдерева без остатка.

Шаг 1.
Еще раз проверяем расстояние между столбиками, если есть проблемы – немного подравниваем.

Шаг 2
. Очень желательно обработать первый венец (а лучше и два) антисептическими средствами. Укладываем их на два–три слоя рубероида. Размечаем на первом венце положение оконных и дверных проемов. Кладем первый ряд, по углам обязательно скрепляем нагелями, желательно поставить и промежуточные нагели.

На фото – гидроизолированные столбики и уложенный первый венец

Цены на рубероид

рубероид

Шаг 3.
Положите балки нижнего перекрытия, расстояние между ними 1,2÷1,5 метра, соединение в полдерева без остатка. Очень внимательно отнеситесь к этому этапу, исправить допущенные ошибки будет очень сложно, а часто и невозможно. Придется разбирать и делать все с начала. Углы можно не запиливать, для небольшой баньки это необязательно, просто торцы бруса в этих местах располагайте в шахматном порядке.

Шаг 4.
Для межвенцового утепления можно использовать современные ленточные утеплители или традиционную паклю. С лентой, конечно, работать проще и быстрее. Каждый венец нужно проверять по пространственном у положению.

Шаг 5.
Через ряд устанавливаем деревянные или металлические нагели, расстояние между ними примерно метр. В углах оконных и дверных проемов нагели нужно ставить на удалении не более 20 см от края.


Нагель – фото

Шаг 6
. Установите потолочные балки. Ставить их нужно, не доходя двух рядов до конца сруба. Примерная высота бани два метра, но если у вас получается чуть больше или чуть меньше – ничего нет страшного, это не критично. Потолочные балки запиливаются в полдерева без остатка, для нашей небольшой бани достаточно установить два потолочных бруса.

Шаг 7.
Положите два верхних ряда бруса.

Шаг 8
. Настелите временный потолок, используйте для этого любые доски, схватывайте их лишь в нескольких местах, после выполнения работ по крыше они снимаются.

Видео – Соединения бруса

Главная задача при строительстве любого здания из бруса – как можно быстрее подвести его под крышу, все последующие работы можно выполнять не спеша. Таким путем пойдем и мы.

Как правильно закладывать фундамент для сруба из бруса

Принципы устройства ленточного фундамента

Рисунок 2. Схема обустройства фундамента вентиляцией.

Первым шагом, с которого начинается строительство бруса, является закладка фундамента. Перед выполнением работ проводится анализ почвы на строительном участке, который сводится к геологическим исследованиям, связанным с поиском уровня залегания грунтовых вод и определением грунтового состава.

Для каждого типа местности с определенным грунтовым составом предусматриваются специальные виды фундаментов, которые будут служить десятилетиями, а наличие грунтовых вод не будет оказывать на них разрушительного влияния. Перед началом закладки фундамента под сруб необходимо прорыть траншею под будущее строение. Это связано со снятием плодородного слоя почв. Сначала в траншею заливают песок, который уплотняется путем заливки его водой. После этого в траншею засыпают камень, чтобы начать осуществлять армирование фундамента.

Армировать с помощью арматурных стержней можно как в верхней части фундамента, так и в нижней. Это позволит придать наивысшую прочность всей будущей конструкции сруба. Армирование проводят с использованием бетона, если его сделать своими руками в бетономешалке, то это будет не так дорого стоить, как если покупать готовый бетон в строительном магазине. Доставка бетона осуществляется таким видом транспорта, как грузовик-миксер, а заехать он может только на участки с наибольшей площадью, иначе бетон придется выгружать другим способом.

Наилучшим из вариантов будет использование бетономешалки, установленной на участке. Это позволит самостоятельно приготовить бетонный раствор для армирования фундамента, но качество состава не будет столь высоким, как у готового бетона. На дно траншеи с песком и камнями укладывают арматуру, а затем заливают это пространство бетоном. Вся лента фундамента, если он ленточный, заливается бетоном до уровня земли. Фундамент можно устроить и с использованием опалубки, а также подойдет столбчатый вид фундамента при определенном составе грунта.

Рисунок 3. Схема арматурного каркаса для фундамента.

Используя бетономешалку, ее не следует закрывать в том месте, где находится ее двигатель, так как для его охлаждения после и во время работы требуется постоянно циркулирующий воздух. До начала возведения сруба из бруса после полного устройства фундамента должно пройти от недели до месяца, чтобы конструкция полностью выстоялась.

Для определенного вида почв, например, болотистых, потребуется изготовить пространственный каркас. Только после этого создают опалубку и заливают в нее раствор бетона. Если фундамент укладывается в теплую погоду, то его поверхность обязательно следует выложить опилками или другим материалом, например, мхом, рубероидом. Можно просто залить его поверхность водой. Толщина досок для опалубки должна составлять около 40 мм. Следует выбрать щиты для опалубки необходимой высоты и длины.

Устройство цоколя фундамента

За начальный размер щитов обычно принимается расстояние между осевыми линиями цоколя. Сборка щитов осуществляется прямо на земле с использованием специальных подкладок. Схема сборки щитов для цоколя показана на рис. 1. Щиты гладкой стороной должны быть обращены внутрь цоколя.

В цоколе фундамента должны быть предусмотрены специальные окна для вентиляции, которые находятся от поверхности земли на расстоянии 15-20 см. Их располагают на противоположных сторонах конструкции цоколя каждое напротив другого. Для их создания можно воспользоваться асбестоцементными трубами, прилегающими торцами к щитам, как показано на рис. 2. Такое положение труб позволит не залить вентиляционные отверстия бетонным раствором.

Рисунок 4. Способы соединения бруса.

Арматурный каркас цоколя располагают в верхней части, это показано на рис. 3, после этого производят заливку бетонной стяжки. Арматурные прутья следует укладывать способом внахлест, обвязывая их с помощью проволоки.

Данным способом можно получить жесткую конструкцию, крепко соединяющуюся с фундаментом будущего строения. Начиная делать заливку бетонного раствора в опалубку, на щитах следует обозначить линию заливки сверху. Когда цоколь сруба готов, начинают делать укладку первого венца.

Для правильной укладки верхней обвязки на цоколь выстилается рубероид в два слоя с учетом всего периметра конструкции. Для этого полоса рубероида перегибается вдоль, а затем укладывается на цоколь. Чтобы сделать обвязку, пользуются ровными брусьями, на которых нет трещин, различных перескоков, гнили.

Утеплитель, используемый для прокладки между венцами

Как уже говорилось выше, льноджутовое полотно является самым оптимальным материалом для обеспечения утепления между венцами.
Сейчас его можно купить в любом строительном супермаркете. Такой утеплитель выпускается в рулонах разной ширины, зависящей от размера выбранного бревна или бруса, что значительно упрощает выбор, к тому же его очень легко резать на полосы по выбранной длине. Этот материал изготавливается из натуральных природных волокон джута и льна, состав выдержан в строгих пропорциях.

В ходе процесса производства получается полотно высокой плотности и однородной толщины, в котором волокна скрепляются между собой при помощи специальных игл с зазубринами.

Укладывая льноджутовое полотно между брусьями в качестве утеплителя в процессе возведения стен, вы избавите себя от необходимости дополнительного законопачивания, а после того, как закончится усадка бруса, стены примут вид сплошного монолита. Такое полотно не расползется из-за нагрузок, придаваемых венцами, обеспечит равномерное утепление по длине шва, устойчиво к воздействиям влаги, ветра и пыли, перепадам температуры и другим климатическим неурядицам.

Выбираем брус для первого венца правильно

Брус должен быть выбран и подготовлен заранее, чтобы не отвлекаться на мелочи и недостатки в процессе строительства. Для установки первого венца следует выбрать высококачественный материал, поскольку от него зависит целостность строения в ходе эксплуатации
:

  • брус должен быть идеально ровным;
  • не должно быть сучков и сколов на поверхности;
  • главное условие – максимальная плотность колец бруса; для изготовления такого материала берётся средняя часть дерева;
  • брус со следами синевы на поверхности древесины категорически неприемлем не только для первого венца, но и для всего сруба.

Готовый брус, произведённый на фабрике, обычно уже обработан и полностью готов к эксплуатации, но дополнительная обработка не помешает, особенно для строительства бани. Хорошенько промажьте брус мастикой, которая предварительно смешана с отработкой. Пропитка, основанная на таком составе, отлично впитывается в древесину. Торцы бруса не нужно обрабатывать, они должны остаться голыми и выпускать из себя влагу при сушке и усадке строения.

Именно от того, насколько тщательно вы обработаете брус, зависит то, как долго прослужит верой и правдой нижний венец, а значит – и все стены вашей бани.

Готовые срубы для бани

Как собрать срубовую баню? Самостоятельно изготовить сруб с нуля – сложная работа, требующая отработанных плотницких навыков, и её лучше поручить профессионалам.
Потребуется максимально качественная обработка угловых соединений: может использоваться русская, норвежская или канадская рубка, но в любом случае соединения должны быть ровными и максимально качественными.

Потом сруб разбирается, и брёвна доставляются на сам объект. У такого варианта есть несколько преимуществ:

Подготовка к строительству бани

Как самому собрать баню из сруба? Предварительно необходимо выполнить целый ряд работ. Строительство начинается с проекта. Если вы хотите заказать готовый сруб, любая организация может предложить различные варианты бань.

Классический вариант – сооружение прямоугольной формы 4х6 метра. В такой бане будет место для размещения предбанника и помещения для мытья, которое будет выполнять роль парной. Если баня имеет большую площадь, пространство мыльной и парной можно разделить.

Как собрать баню из сруба с предбанником? Планировка должна учитывать расположение дверей и окон: обычно их делают небольшими, чтобы максимально экономить тепло в помещении.

Стандартная высота двери – 160 см, ширина – 60-80 см. Расположение и размеры окон владелец должен определить в соответствии с личными предпочтениями по освещенности.

Важно правильно выбрать место для бани. На маленьком участке её обычно располагают в противоположном углу от здания, чтобы обеспечить соблюдение противопожарных норм

Если размеры участка позволяют выбирать, место для бани выбирают в отдалении от ворот и самого дома, оно должно быть расположено так, чтобы возле бани можно было отдыхать, никому не мешая.

Технология монтажа сруба

Нижний узел примыкания к фундаменту

После того как материал выбран, закуплен и доставлен на участок, можно разбираться с тем, как сложить сруб из бруса. И начинать работу мы будем с основания — монтажа окладного венца.

Что же советует нам инструкция от специалистов в работе с деревом?

Перед тем как положить первый венец из бруса, необходимо выполнить качественную гидроизоляцию основания. Каким бы ни был наш фундамент, на его верхнюю плоскость мы укладываем либо два слоя рубероида, либо специальную гидроизоляционную мембрану.

  • Поверх гидроизоляционного слоя по периметру всего основания укладываем подкладочный брус. Для изготовления такого – это дерево отличается максимальной устойчивостью к воздействию влаги.
  • Толщина подкладочного бруса должна быть не менее 100 мм, а ширина – как минимум, не меньше, чем ширина основного стенового бруса.

  • Иногда в качестве подкладки используют профилированный брус, обрезанный таким образом, чтобы он опирался на основание не шипами замка, а плоскостью. В этом случае установка дополнительной подкладки не требуется, но гидроизоляционные свойства конструкции несколько пострадают.
  • На углах конструкции деревянные балки соединяем «в полдерева». Это позволяет добиться максимальной прочности стыка.

Подкладочный брус или первую профилированную заготовку тщательно пропитываем антисептическим средством (Тиккурила, Сенеж и т.п.). В принципе, если позволяют финансы, можно перед началом укладки точно не будет.

Поверх бруса укладываем уплотнительную ленту из джута. Если вы выбираете, чем проложить брус, то следует иметь в виду, что слишком толстый материал так же неэффективен, как и слишком тонкий: и в том, и в другом случае возрастает риск продувания. Для ровного бруса достаточно толщины ленты в 10 мм, а для клееного профилированного – 5 мм.

Чтобы избежать смещения, фиксируем джут на брусе с помощью строительного степплера.

К внутренней части нижнего венца крепим кронштейны, на которые укладываем лаги для пола. Нижняя плоскость лаг должна опираться на элементы фундамента или специальные черепные бруски.

В принципе, лаги можно и врезать в венец, но если мы говорим о том, как сложить баню из бруса или построить дом на относительно влажных почвах, то лучше действовать именно по первому варианту. Так будет проще заменить подгнившую лагу новой.

Технологии скрепления бруса

После того как возведен первый венец, можно начинать укладку брусьев для набора стен.

Здесь есть несколько нюансов, которые стоит учитывать:

В принципе, качественно просушенный клееный профилированный брус можно монтировать вообще без соединительных элементов, скрепляя в замок лишь по углам (о технологии углового соединения мы поговорим чуть ниже). Но, все же, для повышения прочности лучше соединить заготовки.

  • Для соединения используются нагели – металлические, деревянные или пластиковые штыри. Лучше всего использовать именно деревянные, да еще и той же влажности, что и само дерево стен.
  • Отверстие под нагель сверлится для соединения не более чем двух брусьев: верхний брус «прошивается» насквозь, а в нижнем формируется гнездо в половину его толщины.
  • Диаметр отверстия должен быть равен диаметру нагеля — так, чтобы крепежный элемент с небольшим усилием загонялся в дерево ударами киянки.

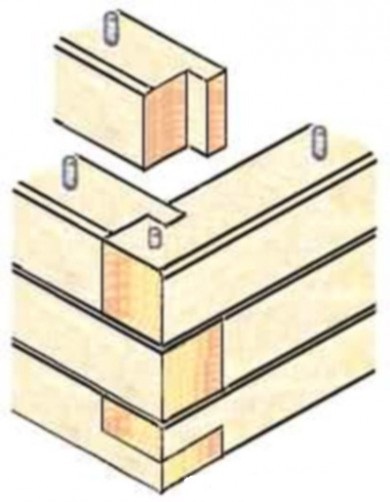

Рубим углы

Угловые соединения бруса можно осуществлять несколькими способами.

Одни из них предусматривают выступ заготовки за пределы плоскости стены (соединение с остатком), другие – нет.

  • С остатком детали соединяют путем вырубания в заготовке углубления – чаши. В эту чашу укладывается второй брус, который может быть либо цельным, либо с соответствующим вырезом. Наиболее популярные схемы соединения с остатком — «в обло» и «в чашу».
  • Самой распространенной технологией стыковки без остатка является стыковка «в полдерева». При этом на торцах брусьев формируются выступы, толщина которых равна половине толщины соединяемых деталей.

Еще один способ углового соединения – так называемый «теплый угол». Эта технология предполагает выборку на боковой поверхности бруса вертикального паза, в который вставляется соответствующий по размерам шип на торце другого элемента.

Окна и двери

Говоря о возведении стен, не стоит забывать и об оконных и дверных проемах:

  • Сами проемы либо вырезаются в уже уложенных стенах, либо заранее предусматриваются конструкцией (если мы приобретаем материал в составе, так называемого, домокомплекта).
  • Для того чтобы сохранить форму проемов при усадке, в их боковые поверхности врезаем специальные планки – так называемые ройки.
  • Над оконными и дверными коробками в обязательном порядке оставляем усадочный зазор не менее 50 мм.

Материал для сборки сруба своими руками

Сделать такой вид дома можно не из каждого сорта деревьев. Если вы желаете, чтобы данное сооружение простояло много десятков лет, нужно подбирать породы деревьев особой прочности и по стоимости не сильно дорогие. Такими мерками обладают деревья хвойных пород, такие как сосна, лиственница, равно как и липа, верба, дуб, осина и береза.

Здесь надо учесть такой факт, что строительство сруба будет выполняться из бревен, диаметр которых не меньше 20 см, но и не больше 26 см. Использовать надо ровные бревна, одинаковой толщины на протяжении всей длины и без трещин.

Сделать сруб из бруса можно из 2 материалов:

  • профилированного бруса;
  • оцилиндрованного бревна.

Два этих материала обладают рядом преимуществ. У профилированного бруса имеется квадратное или прямоугольное сечение. Обработку он проходит на особом станке. После чего стороны бруса, находящиеся с боков, получаются плоскими, а нижняя и верхняя – рельефными, в виде пазов.

Создание оцилиндрованного бревна производится обрабатыванием обыкновенного бревна до формы в виде идеального цилиндра. Используют в этом случае специальный станок. Он способен снимать самый верхний, не очень прочный слой бревна.

Ошибки строителей типичные и грубые

Как замечает Алексей Маркин, самая распространённая ошибка при изготовлении сруба из рубленого бревна, – это маленькие площади прилегания бревна к бревну (малая ширина межвенцового паза). Тепловые характеристики такого дома будут низкими. Руководитель предприятия «Домострой-СК» Олег Валуев дополняет, что в некоторых случаях венцы могут вообще не прилегать друг к другу (фото 1). Огромные щели придётся регулярно конопатить, что потребует немалых дополнительных затрат. При этом внешний вид и тепловые характеристики дома радикально улучшить не удастся.

Фото №2
– Сруб не может правильно сесть из-за неправильно поставленных стоек.

Бывает, что строители возводят дом так, что он просто не может сесть.

Как поясняет Олег Валуев, если планируется делать веранду под крышей, то между верхним торцом стойки и верхним венцом надо установить специальный домкрат на усадку (фото 3). Он позволит срубу садиться равномерно. Вместо домкрата можно положить несколько дощечек, которые надо будет периодически выбивать. Кстати, усадочные домкраты хорошо видны на первой иллюстрации (рис. 1) к нашей .

Фото №3
– Домкрат на усадку (фото «Домострой-СК»).

Ещё одна ошибка, препятствующая усадке сруба – попытка скрепить соседние венцы гвоздями. На шляпку гвоздя бревно ложится неровно, и появляется межвенцовая щель. Из-за неплотного прилегания бревно в процессе высыхания может начать «крутиться».

Проблема некачественной гидроизоляции нижнего венца сруба несколько потеряла свою актуальность. Как правило, бригада, производящая монтаж, выполняет эту операцию качественно

Тем не менее, заказчику следует обратить внимание на то, как выполнено сопряжение фундамента и деревянных стен. Если фундамент ленточный или ростверковый, то поверхность ленты должна быть выровненной, а между фундаментом и нижним венцом должно быть 2-3 слоя рубероида, либо аналогичный по эффективности слой гидроизоляции

Впрочем, избыточная влага может попасть в древесину не только через фундамент. Если в доме настелить полы и навесить потолки до того, как сруб сел и высох, это затруднит циркуляцию воздуха и приведет к «запариванию» дома – на внутренних стенках может появиться плесень или грибок.

Руководитель предприятия «Домострой-СК» Олег Валуев замечает, что в помывочной также не надо делать плинтуса на полу. Под ними собирается влага и также начинается процесс гниения.

Фото №4
– Плесень на непроветриваемых деревянных конструкциях.

Фундамент

Выбираем столбчатый бетонный.

Шаг, №№Описание
Делаем на местности разметку. В плане размеры бани 3×3 метра, расстояние между столбиками 1,5 метров. Перегородка между помещениями не несущая, под ней фундамент делать не надо. По периметру вбейте колышки и натяните между ними веревки. По веревкам отметьте положение промежуточных столбиков.
Шаг 2.Выкопайте ямки глубиной 50÷60 см, шириной приблизительно по 40 см, на дне сделайте песчаную подушку толщиной 15÷20 см.
Шаг 3.Если земля глинистая – опалубки делать не надо, заливайте бетон прямо в ямки. Дайте бетону время для схватывания примерно две недели.
Шаг 4.Разметьте место расположения печи, по нашему проекту она будет располагаться между совмещенной парной с помывочной и комнатой отдыха — такое расположение позволит обогревать сразу два помещения. Под печь нужно делать фундамент поглубже, желательно на глубину промерзания грунта. Но если печь будет не очень сложной и массивной, то достаточно глубины 1 м, песчаную подушку делайте толщиной 25÷30 см.
Если все равно боитесь, что зимой фундамент может «подорваться» – положите по периметру ямы пенопластовые плиты толщиной 2÷3 см. Они воспримут на себя усилия вспучивания, фундамент при любых климатических условиях будет оставаться неподвижным. Как класть печь – большая и интересная тема, для ее рассмотрения нужна отдельная статья.
Шаг 4.Мы рекомендуем не заливать их, а муровать из бетонных блоков размерами 20×30×60 мм. Вначале немного подровняйте бетон у основания, используйте для этого гидроуровень и цементно-песчаный раствор. Далее положите крайний столбик, при помощи цементно-песчаного раствора выровняйте по высоте и положите промежуточные столбики. Одновременно блоками «подтяните» фундамент под печь, он должен быть выше столбиков на высоту брусьев, балок пола и половых досок.

Столбчатый фундамент (с первым венцом)

Возведение стен

Технологиястроительства дома, бани из брусапредполагает надежную гидроизоляцию стен будущего дома.

Для этого на устоявшийся фундамент укладывается рубероид в несколько слоев, скрепленных между собой горячим битумом. Далее делают контур будущего дома – нижнюю обвязку, то есть вяжут первый венец. На этом этапе желательно сделать двойную обвязку, чтобы максимально укрепить будущий дом, для этого следует на первый венец положить лаги.

Далее процесс практически повторяется − следует возведение стен. При строительстве дома нужно учесть, что таких венцов должно быть минимум семнадцать, для бани вполне хватает шестнадцати. В процессе строительствадома или бани между брусьями обязательно прокладывается утеплитель.

Монтаж дверей и стеклопакетов

В местах установки дверей и окон выпилите проем соответствующих размеров. Сами же двери и стеклопакеты можно монтировать только после полной усадки древесины.

В завершение вам останется лишь выполнить финишные отделочные работы на свое усмотрение, подключить необходимые коммуникации, расставить мебель, технику и предметы интерьера.

Удачной работы!

Видео – Сруб из бруса своими руками

Мы предлагаем построить самую простую и дешевую, но довольно удобную небольшую баню, размеры которой позволяют поместить ее в любом месте участка, а доступная технология и невысокая цена дает возможность каждому при желании иметь такую баньку. Размеры строения всего 3×3 метра, высота 2 метра, баня имеет совмещенную парную и моечную с печью и комнату для отдыха. Все строительные работы следует производить с учетом требований .

Для небольшой баньки выбираем дешевые, но по качеству вполне удовлетворительн ые материалы. Что нужно заготовить?

Таблица строительных материалов

МатериалыКоличествоИллюстрация
Цемент М400150 кг
Пиленый брус 150×150 мм3,5 м3
0,3 м3
25 м/п.
0,5 м3
0,3 м3
500 шт.
10 м2
30 шт.

Гвозди и саморезы различных размеров, металлические уголки для стропильной системы, строительная арматура, окна и двери. Окна и двери можно сделать самостоятельно (дешево, но долго, и довольно сложно) или купить уже готовые (быстро и в итоге обойдутся дешевле). Потребуется утеплитель, электрические кабели и арматура.

Все материалы мы специально давали с запасом. Во-первых, при каждом строительстве без непродуктивных отходов не обойтись. Во-вторых, пиломатериалы и метизы всегда пригодятся в хозяйстве. Есть возможность и желание – можете сделать подвод воды, сливы. Нет желания или возможностей – баня и так будет «функционировать », только воду придется носить в котел, установленный в печи (для горячей) и в бочку (для холодной) ведрами. Мы выбираем самый простой вариант – инженерными водопроводными системами не будем заниматься.

Ошибки заказчика

Незначительная ошибка, допущенная строителями при возведении деревянного дома может резко ухудшить тепловые характеристики дома или укоротить срок его жизни. Но ошибки могут допускать и заказчики. Добросовестные строители всегда отговаривают частника от покупки срубов, простоявших на производственной площадке год и более. Как правило, у них нижние венцы уже начали гнить или поражены грибком. Для придания товарного вида сруб могут отбелить, но это также плохо скажется на долговечности древесины.

Ещё одна беда старых срубов – есть вероятность того, что рубщики, сделавшие коробку, уже работают в другом месте, и сборку сруба будут вести другие люди. Нанятая бригада легко перевалит вину за некачественную сборку на неизвестных рубщиков. Те, мол, сделали откровенный брак, и собрать его качественно невозможно. Сборку сруба следует доверять только тем, кто его изготовил. Иначе за качество спросить будет не с кого.

Кстати, от неправильного хранения портится не только рубленое бревно, но и другие материалы.

Ещё об одной ошибке, нередко совершаемой заказчиками, рассказывает директор фирмы «АМстрой» Алексей Маркин.

Ещё один совет, уберегающий от ошибок, можно считать наивным, однако в некоторых случаях он придётся к месту. Строители категорически не советуют связываться с фирмами, обещающими построить бревенчатый или брусовый дом за месяц. Возведение постройки из древесины естественной влажности или даже сухой древесины всегда ведётся в два этапа – постройка сруба с кровлей, а после примерно годового перерыва на усадку сруба ставятся окна, перекрытия, полы. В усадке не нуждаются только дома из клееного бруса. Ранее портал Ремонт.Divandi рассказывал об .

Фото №1
– Сруб с огромными щелями.

Разновидности сборки бруса

Построить дом из сруба своими руками действительно возможно. Для этой работы не требуется существенных знаний работы по дереву. Строительство начинается с заблаговременного начертания схемы сооружения, от этого будет отталкиваться выбор варианта крепления между собой.

Имеет несколько классификаций:

  • в зависимости от обработки бревен;
  • от способа крепления бревен между собой;
  • в зависимости от планировки.

Это имеет отношение к планировке. Надо заметить, что сооружение может быть четырехстенным, то есть прямоугольным или квадратным, фигурным, то есть полукруглым, шестиугольным и т.д. Сделать сруб можно, используя вариант пятистенной сборки.
Он заключается в присутствии в планировке промежуточной стены (простенка), на изготовление которой также идет брус.

Выделяются 2 самых известных варианта крепления бревен:

Выполнять монтаж такого дома можно, используя обычное дерево, клееный брус. Однако их нечасто применяют в строительстве. Существует также вариант возведения дома из обычного бревна и из клееного бруса, но их редко используют в строительном деле.

Поперечное соединение вполдерева

Соединение бруса или досок крест-на-крест — вполдерева одно из самых действенных и распространенных в плотницкой среде. Где только его не применяют: на кровельных работах, в производстве мебели и декоративных предметов из массива и т.д. Рассмотрим сегодня как его сделать надежным и прочным.
Основным принципом этого соединения является жесткость посадки элементов таким образом, чтобы противодействовать их выдергиванию и выламыванию. Благодаря этому, например, рассчитываются допустимые нагрузки на сборный элемент кровли. Точность соединения обеспечивает его целостность и долговечность, даже при отсутствии дополнительных скрепляющих элементов – клеев, нагелей, гвоздей или саморезов. У японцев даже существует такое искусство – «Kigoroshi», смысл которого заключается в том, чтобы сделать соединение (не только крестовое) максимально точным и аккуратным.

Инструменты


  • Пасовочная ножовка;
  • Столярный угольник;
  • Несколько стамесок разной ширины;
  • Молоток с металлическим бойком.

Как сделать поперечное соединение вполдерева


Допустим, нам нужно сделать крестовину для елки, манекена, или для какого-нибудь предмета интерьера. Берем для этого два деревянных бруска, сечением 4-5 см. Обрезаем их по длине около 30-50 см. Для таких изделий подойдут нетвердые породы древесины, например, сосна, тополь или ольха, которые легче всего обрабатываются.


Находим середину первого бруска, и размечаем от нее габариты ширины второго. Для разметки поперечных линий используем столярный угольник с ограничительным бортиком.

Пасовочной ножовкой по краям разметки делаем пропилы до середины толщины бруска. Еще несколько пропилов добавляем для более легкого срабатывания массива. То же самое надо сделать и на втором бруске, только в зеркальном отображении.


В качестве режущего инструмента здесь используются стамески, причем различной ширины. Более узкими можно срезать основную часть, произведя грубую очистку поверхности. А вот более широкой стамеской почистить начисто плоскость среза. Для рубки удобно использовать киянку с резиновым или деревянным бойком.


Не стоит срабатывать сразу всю толщину массива. Начните делать срезы сначала с одной стороны, а затем с противоположной. Таким образом вы избежите непредвиденных сколов и растрескивания, которые испортят вид и целостность соединения.


По завершению работы стамесками, угольником или линейкой проверьте ровность плоскостей и боковых граней соединения на обоих брусках, и, при необходимости, подберите заусенцы с кромок заготовок.



А теперь настало время самому главному нюансу техники Кигороши. Оставшиеся не прорезанными части брусков в месте соединения крестовины, необходимо слегка примять молотком с металлическим бойком. Суть метода в том, чтобы смять слегка древесину, но не допустить при этом ее растрескивания. Сделать это надо с обеих сторон наших брусков.


Сажаем бруски на место их соединения, плотно прижимая рукой. Если проушина не прослаблена, сделать это вручную будет довольно сложно. Тем же молотком прибиваем аккуратно сверху место соединения через деревянную прокладку-дощечку.


Плотно посаженые крест-на-крест бруски достаточно прочно и надежно держатся без клея или нагелей. Да и выглядит такое соединение очень эстетично и аккуратно. Кстати, японцы советуют перед непосредственным скреплением крестовины, смочить прижатые молотком грани бруска водой. Влага заставит волокна древесины разбухнуть и вернуться в их исходное положение, а значит сделать соединение еще плотнее и крепче. А после высыхания крестовину можно разобрать, и использовать при необходимости повторно.



Практический совет


Работа стамесками при изготовлении таких шипорезных соединений предполагает их исключительную заточку. В противном случае сколов и трещин не избежать. Заточить их можно на войлочном круге или на кожаном ремне, смазанными пастой Гойя, доведя их лезвия до острия бритвы.

Смотрите видео


соединение бруса 150х150 и других размеров по трафарету, запил профилированного бруса и сборка угла своими руками

Качество деревянного дома зависит от того, насколько хорошо проведена его сборка. Чем герметичнее будет собран дом из бруса, тем дольше в нём будет сохраняться тепло. При сборке брусовых домов используется технология тёплого угла, позволяющая избежать образования щелей и трещин.

Чаще всего местами, куда уходит тепло в деревянных домах, являются углы. Для создания герметичного соединения бруса используется специальная технология сборки, обеспечивающая плотную стыковку венцов. Тем, кто собирается самостоятельно класть дом из бруса, следует изучить разные виды сборки тёплого угла, чтобы возвести прочный и тёплый деревянный дом.

Описание

Тёплым углом из бруса называется особая технология соединения брёвен с помощью шипов и пазов определённым образом. Только при соблюдении этой технологии можно избежать появления «мостиков холода», через которые будет уходить тепло из дома, и образовываться сырость на древесине.

Для сборки тёплого угла используется специальная техника запиливания концов бруса, которые потом плотно подходят друг к другу при укладке венцов. Для создания хорошей герметизации дома из дерева необходимо соблюдать ряд важных правил:

  • учитывать соотношение общей массы сруба и кровли;
  • влияние внешних факторов в виде воздействия влаги, ветра, температурных перепадов;
  • уровень влажности бруса, который не должен превышать 20%;
  • время, необходимое для усадки сруба;
  • правильно подгонять все выемки и выступы так, чтобы между ними не образовывались щели.

После сборки венцов можно провести дополнительное утепление угла природными гигроскопичными материалами:

  • паклей;
  • джутом;
  • мхом;
  • льноватином;
  • шерстяным войлоком.

Правильная сборка тёплого угла обеспечивает ряд преимуществ деревянному дому:

  • сруб станет настолько прочным, что ему будут не страшны сдвижки грунта, землетрясения и другие внешние нагрузки;
  • можно обойтись без использования дополнительного утеплителя и сэкономить на строительстве;
  • не будет образовываться плесень и грибки, не появятся вредители;
  • сокращаются затраты на крепёжные изделия – они просто не понадобятся.

Выполняется сборка разными способами, имеющими свои особенности и методы рубки стыков бруса. Правильное использование такой технологии позволяет возвести прочный и герметичный дом, в котором не будут «гулять» сквозняки и появляться сырость.

Хорошо просушенный брус при правильно созданном тёплом угле меньше подвержен деформации и более экономичен в эксплуатации.

Разновидности соединений

Каждый из способов соединения имеет свой механизм и может выполняться в нескольких вариантах: с остатком и без остатка. Рассмотрим их виды:

  • с помощью прямоугольного шпона;
  • «ласточкин хвост»;
  • с помощью торцевого стыка.

Самой простой является односторонняя замковая система соединения бруса. При таком способе соединения делают поперечный надпил на профилированной древесине сверху. Паз выполняется в форме квадрата или прямоугольника. Иногда может использоваться для закрепления нагели.

Двухстороннее соединение считается более сложным. Его пропиливают в верхней и нижней части на ¼ толщины бруса. Такое соединение делает сруб более прочным и позволяет полностью избежать смещения. Используется такое соединение тёплого угла только на брусе без дефектов и сучков.

Самым герметичным и самым прочным считается четырёхстороннее соединение, которое используется не так часто из-за того, что требуется проводить более сложную подготовку бруса перед его сборкой.

Наиболее экономичным и простым является соединение без остатка, при котором излишек бруса не будет выступать из стены. Недостатком такого соединения является его меньшая прочность по сравнению с соединением с остатком.

Используется несколько видов такого соединения.

  • Вполовину дерева, когда проводится стыковка брусьев, спиленных на 50% с разных сторон. При таком тёплом угле брус после укладки укрепляют нагелями.
  • «В лапу», когда спил делается по более сложной технологии, а угол получается более прочным.
  • Шпонками, которые используются только на древесине твёрдых пород. Шпонки выполняют функции вкладышей в пазах. Таким образом скрепляется боковая сторона и торец бруса. Наиболее прочными считаются шпонки в форме хвоста ласточки, однако их изготовить могут только профессионалы.
  • Встык, когда не нужно распиливать брус. В этом случае торцы профилированных брёвен скрепляют с помощью скоб, хомутов, угольников. При использовании такой технологии сборки требуется проводить дополнительное утепление созданных стыков.
  • С помощью шипа, когда может применяться до пяти шипов и пазов. В ходе сборки в пазы сразу кладут джут или паклю из натуральных гигроскопичных материалов.

Более трудоёмкими считаются прямые и продольные стыковки. В этом случае используются сложные типы крепления, требующие специальной подготовки строителей. Косые замки используют при создании стыка очень редко, так как эта технология очень затратная.

Как сделать самостоятельно?

При сборке из готового профилированного бруса 150х150 или 100х150 мм сделать своими руками тёплый угол легко. Если брус без замковых выемок, придётся делать по шаблону правильный запил необходимого размера. Если рубка проводится в первый раз своими руками, её делают по трафарету или шаблону, чтобы размеры пазов получились одинаковыми.

Тем, кто не умеет работать топором, придётся запиливать пазы, руководствуясь чертежами. Перед началом работы следует освоить технологию соединения бруса «паз в паз» в венцах. Перед укладкой нужно провести небольшую подготовку, проверив крепёж и стыки. Заготовки, из которых будут делаться шканты и нагели, обрабатывают антисептиком и высушивают.

Для трёх первых венцов используется максимально ровный брус без сучков и иных дефектов, с геометрией, идеально подходящей под ленточный фундамент.

Для начинающих плотников лучше всего использовать самый простой способ создания тёплого угла, при котором не нужно выпиливать пазы и шипы.

В этом случае брус упирается торцом в боковую поверхность другого бревна. В угловых стыковках помогают металлические скобки или шпильки, которые перед использованием нужно покрыть олифой.

Более надёжным будет замковое соединение, когда в паз вставляется шип. Укладка в этом случае является более прочной и герметичной. Перед этим с помощью шаблонов на концах бруса создаются пазы и шипы, которыми потом связываются в углах венцы. Чтобы шов получился более герметичным, нужно вязать с использованием утеплителя, укладывая его между брёвен. Паз при этом должен полностью соответствовать шипу, чтобы кладка, к примеру, 18х180 мм была герметичной.

Сначала нужно сделать деревянный шаблон, с помощью которого потом проводится разметка на концах профилированных брёвен для выполнения запила. На каждом брусе по созданным трафаретам выпиливаются паз и шип. При укладке бруса следует использовать чертёж, на котором будет указано чередование сегментов замка.

Поэтому нужно нарисовать схему, в которой будут обозначаться:

  • порядковые номера венца;
  • тип использующегося соединения на концах;
  • положение проёмов в собираемой стенке.

Чередование запилов по венцам

Для повышения прочности и плотности соединительных сегментов следует использовать круглые нагели из дерева. Укладывать стыки с замком, чередуя чётные бревна с шипом, а нечётные – с пазом.

Первое угловое соединение выполняется с помощью перевязки с коренным шипом «в полдерева». Следующие венцы крепят по технологии перевязки с самым нижним брусом – тогда он плотно ляжет в замок. После следует соединение укрепить с использованием нагеля с нижним и верхним рядом.

В первом брусе делается шип на 1/3 от ширины бруса. В остальных венцах ширина шипа должна соответствовать ширине паза.

Схема разметки создания стыков сруба из бруса размером 6х9 метров: буквами А и С обозначаются продольные стенки, D и В – поперечные стенки, Е- внутренняя перегородка; цифрой 1 – стыки бруса.

При возведении венцов следует избегать сращивания и продольного соединения бруса, которое будет не крепким. Начинающим плотникам профессионалы предлагают выбирать прямой шип для соединения бруса.

Для его использования нужно создать шаблон, где потребуется предусмотреть зазоры в 5 мм для утеплителя. Запил на шипу нужно производить со стороны, которая будет смотреть внутрь сруба. У других стен шипы должны быть с левым и правым запилом. Для этого нужно просто перевернуть шаблон вверх тыльной стороной.

Укрепить соединение можно с помощью деревянного нагеля, расположив его по диагонали, идущей со стороны края внешнего угла.

При выполнении тёплого угла во время строительства загородного дома или бани владельцам участка, не имеющим плотницкого опыта, стоит прибрести готовый брус с пазами или шипами, который будет стоить дороже обычного. Также можно пригласить квалифицированных мастеров, которые выполнят обработку торцов по системе «паз-шип» и проведут сборку сруба без технических ошибок.

В следующем видео вы узнаете о новшествах в угловом соединении профилированного бруса.

Соединения бруса или бревен в углах и между собой

Содержание статьи

Соединение бруса и бревен в одну целую конструкцию является ключевым этапом строительства зданий и сооружений. Для осуществления данной процедуры используются различные методы и способы, которые подбираются индивидуально для каждого вида строения. Правильная укладка бруса влияет на общий срок эксплуатации и надежность сооружения, поэтому выполняя сборку венцов деревянных зданий специалисты пользуются определенными методами и правилами.

Зачем нужна правильная стыковка бруса и бревен?

Правильная стыковка материалов бруса и бревен во время постройки деревянного здания необходима для обеспечения общей надежности сооружения. Применение специальных правил соединений позволяет улучшить несущую способность дома по углам, а также увеличить общую жесткость конструкции. Для каждого типа пиломатериала способ соединения элементов подбирается индивидуально. Также правильная стыковка может понадобиться в тех случаях, когда стандартныхразмеров материалов недостаточно для возведения конкретной конструкции. Чтобы нарастить бревна или брус по длине необходимо осуществить правильную их укладку, которая будет обеспечивать хорошую жесткость и надежность соединения.

Способы соединения бревен

Бревно представляет собой круглый пиломатериал из которого возможна дальнейшая постройка сруба. Бревна обладают большим сроком службы, поэтому применяются для сооружения различных типов зданий. Технология постройки из данных материалов является самой старой и практичной. Соединение элементов может происходить по двум основным методам: с вылетом и без вылета. При использовании 1-го метода часть уложенного бревна будет выступать на крайнюю плоскость стены, что придает зданию общий уникальный эстетичный вид и определенный стиль. В случае применения второй технологии пиломатериалы укладываются таким образом, чтобы в конце получились идеально ровные углы. Преимущество укладки с вылетом в том, что такая конструкция обладает большей устойчивостью и защищенностью от воздействия внешних факторов.

Основные способы укладки цельных бревен:

  • В чашу или обло.
  • В охряп.
  • В сибирскую чашу или в охлоп.
  • В лапу.

Данные методы являются наиболее надежными и популярными, поэтому активно применяются для укладки бревен с выступом наружу. Однако, такой вариант установки требует гораздо больших затрат пиломатериалов.

Способ соединения бревен №1: «В чашу или обло»

Данный метод соединения пиломатериалов является самым старым, проверенным временем и надежным вариантом для постройки жилых и технических зданий.

Технология имеет три основных подвида:

1. В полдерева – наиболее простой способ соединить угол. Помимо основной вырезанной чаши требуется выстругать дополнительный паз продольного типа под установку последующих бревен. Для уплотнения крепления между бревнами укладывается любой материал для конопатки готового сруба.

Соединение бревен: простая чаша — в полдерева

2. Заоваленный гребень – вариант похож на укладку «в полдерева», однако отличается местом выреза под основной продольный паз. При таком способе монтажа крепежные вырезы делаются снизу, что обеспечивает максимальную герметичность шва.

Соединение бревен: простая чаша — заоваленный гребень

3. В курдюк – является модернизацией «овального гребня». Данный вариант соединения предусматривает вырезание дополнительных выступов внутри выреза, которые будут обеспечивать наилучшую стыковку бревен на углах.

Соединение бревен: простая чаша — в курдюк

Методика укладки достаточно проста и не требует использования дополнительных материалов. В верхней части бревен вырезается специальный круглый паз, который по форме напоминает чашу (ранее вырез назывался «обло»). Каждое последующее бревно закрепляется в готовом пазе. Таким образом может сооружаться сразу несколько стен одновременно.

Готовые здания построенные с использованием данного способа укладки бревен:

Бревенчатый дом, построенный способом простейшая чаша Бревенчатый дом, построенный способом простейшая чаша

Главным преимуществом укладки «в чашу», является то, что для постройки здания могут применяться бревна любого качества и сорта. Данный метод применяется как для быстрого возведения жилых зданий, так и для сооружения технических помещений. Каждый вариант является универсальным и популярным в использовании.

Способ соединения бревен №2: «В охряп»

Способ соединения бревен — «в охряп»

Способ стыковки бревен «в охряп» является достаточно надежным, при условии соблюдения общей технологии укладки сруба. Главным плюсом данного варианта является высокая устойчивость угловых соединений. За счет пазов, которые вырезаются на бревнах здание обладает хорошей устойчивостью и герметичностью швов. Во время вырезания нижние пазы оборудуются небольшими выемками и зубцами.

Соединение бревен способом «в охряп», считается средним вариантом между основным соединением пиломатериалов с выступом наружу и без выступа. При постройке зданий с использованием такого варианта укладки практически не требуетсядополнительная обработка промежуточных швов.

Способ соединения бревен №3: «В охлоп или сибирскую чашу»

Соединение типом «в охлоп» или «сибирская чаша» представляет собой универсальную технологию, которая очень похожа на способ устройства «в полдерева». Данный вариант не требует особых знаний и навыков и является достаточно простым в обустройстве. Перед укладкой каждое бревно проходит обработку, в частности в нижней части вырезаются специальные чаши. В изготовленных чашах специалисты выстругивают дополнительный глубокий продольный паз.

Соединение бревен «в охлоп» или «сибирскую чашу»

С помощью данного паза будет осуществляться крепление верхнего бревна. Главной особенностью и отличием укладки пиломатериалов «в охлоп» является то, что место вырезки чаши может меняться в венце, в зависимости от потребностей конструкции. Чаще всего чашу вырезают в нижней части бревна.

Готовая конструкция отличается высокой герметичностью швов, а также прочностью и несущей способностью углов.

Способ соединения бревен №4: «В лапу»

Данный вариант соединения не предусматривает излишние выступы бревен за общую плоскость стены. Угол построенный таким образом будет иметь строгие очертания и геометрическую форму. Технология установки в целом похожа с методом монтажа бревен «в охряп», однако имеет некоторые конструктивные отличия.

Существует два подвида соединения круглых бревен без выступов:

  1. Лапа с присеком.
  2. Ласточкин хвост.
Соединение бревен «в лапу»

Угловой тип монтажа круглых бревен является самым сложным и представляет собой довольно непростую систему пазов и каналов, которые обеспечивают максимально надежную фиксацию всех венцов основы между собой.

Каждое бревно перед процедурой установки подвергается подрезке в определенных плоскостях, в частности поверхность подрезается в местах соединений и по торцам. С помощью специального инструмента на торцах бревна формируются пазы для крепления. За счет данных пазов осуществляется надежное соединение крупных бревен между собой.

В свою очередь вариант крепления «ласточкин хвост» является достаточно простым по технологии изготовления, однако требует определенных навыков установки. Каждое бревно монтируется с учетом наклонов шипов, которые должны обеспечивать расклинивание соединений. За счет такого варианта монтажа повышается общая устойчивость здания.

Способы соединения бруса

Брус — это пиломатериал из натуральной древесины квадратной или прямоугольной формы с диагональным сечением не менее 100 миллиметров. Менее 100мм. — это брусок<.

За счет обработанных торцов и боковых сторон считается наиболее универсальным и широко применяемым материалом в строительстве. Из бруса можно построить фактически любое здание, при этом технология установки является довольно простой и надежной. Главным преимуществом данного пиломатериала в сфере строительства считается его легкость монтажа и механической обработки.

Всего существует 4 основных способа соединения:

  1. Соединение с остатками.
  2. Соединение без остатка.
  3. Т-образное.
  4. Продольное.

Как и у бревен, брус может закрепляться с выступами и без выступов. При этом в зависимости от конкретной конструкции здания подбирается лишь одна технология соединения материалов.

Способ соединения бруса №1: «С остатком»

Технология соединения деревянного бруса «с остатком» может применяться только для вариантов установки «в обло».

«В обло»  — брусья устанавливаются с остатком материала за пределами общей плоскости стенки.

Всего существует три основных системы монтажа бруса «в обло»:

  1. Односторонний тип соединений.
  2. Двухсторонний.
  3. Четырехсторонний.

Одностороннее считается самым простым и легким в установке. Для этого сверху бруса с помощью специального инструмента вырезается поперечный паз, общая ширина которого равняется по ширине пиломатериала. Установка и крепление каждого последующего ряда осуществляется благодаря данным пазам.

Одностороннее соединение бруса

Двухстороннее является более практичным соединением. При обустройстве бруса с помощью данной технологии пазы вырезаются с двух сторон. Глубина и номинальная ширина паза подбирается в зависимости от высоты и ширины самого материала, однако минимальное значение не должно быть менее 1:4 высоты бруса. Два паза обеспечивают большую надежность всей конструкции.

Двустороннее соединение бруса

Четырехстороннее это наиболее сложный, но эффективный способ соединить брус. В данном случае специальные пазы выпиливаются со всех 4-х сторон бруса. Выпиливание занимает достаточно продолжительное время, однако благодаря такой обработке возможно обеспечить максимальную плотность прилегания пиломатериала друг к другу. За счет большой плотности сооружения углов здание является наиболее прочным и конструктивно устойчивым к различным воздействиям.

Четырехстороннее соединение бруса

Способ установки бруса №2: «Без остатка»

Соединение деревянного бруса методом «без остатка» применяется в общем строительстве достаточно редко так, как надежность данного способа несколько ниже, чем стыковка «в обло». Технология успешно используется при сооружении малоэтажных жилых и технических зданий.

Существует три основных подвида монтажа бруса «без остатка»:

  1. Встык.
  2. На шпонки.
  3. На коренные шипы.

Каждый из способов используется индивидуально, однако наиболее надежным из трех видов является метод соединения «встык».

Монтаж бруса «встык»

Установка брусьев «встык» является надежной и успешно применяется при строительстве жилых гражданских, малоэтажных зданий и прочих технических сооружений.

Соединение бруса встык

Надежность обусловлена тем, что пиломатериалы укладываются торцами и надежно сбиваются специальными металлическими скобами, спицами или крупными гвоздями. Общая несущая способность такой конструкции будет зависеть от ровности торцов, поэтому при использовании данного способа необходимо обрезать торцы строго под углом. Как правило, вне зависимости от ровности бруса такой вариант установки обязательно потребует дополнительную обработку соединительных швов для увеличения герметичности стен.

Монтаж бруса «на шпонки»

Соединение бруса на специальные шпонки является предпочтительным вариантом при строительстве небольших технических и жилых зданий. При использовании данного способа на брусьях вырезаются специальные прорези и отверстия, в которые в дальнейшем вставляется шпонка определенного размера. Брусья укладываются торец к торцу и соединяются шпонками. Размер прорези должен быть с учетом углубления вглубь пиломатериала на 8-15 сантиметров, в зависимости от размера бруса. Шпонка изготавливается из твердой древесины, чаще всего из дуба или клена.

Соединение бруса на шпонки

Стоит отметить, что соединение с помощью деревянных шпонок может выполняться не только горизонтально, но и по вертикали и под определенным углом. При обустройстве стен рекомендуется комбинировать все возможные варианты.

Монтаж бруса «на коренные шипы»

Установка деревянного бруса «на коренные шипы» является популярным способом соединения углов и стен, который применяется в сфере промышленного и гражданского строительства. Данный вариант широко используется за счет высокой устойчивости соединений. Для установки выбирается брус определенного сечения с отсутствием деформаций по плоскостям. На торцах бруса вырезаются специальные шипы, которые предназначены для соединения двух пиломатериалов.

Соединение бруса «на коренные шипы»

Во время нарезки шипов следует учитывать то, что обрабатываемая поверхность должна быть максимально ровной относительно другому торцу бруса, с которым планируется соединение. Стыковка осуществляется торцами друг к другу, а между шипами прокладывается уплотнительный материал. В качестве уплотнительного материала можно использовать мешковину, джут или любой другой подходящий материал.

Способ соединения бруса №3: «Т-образное»

«Т-образное» — соединение часто применяется в тех случаях, когда требуется сооружение внутренних или наружных перегородок. Изготовление Т-образного торца занимает меньше времени, чем вырезание специальных пазов в бревнах.

Всего существует 4 вида Т-образных соединений:

  1. С замочными пазами.

    Соединение бруса замочными пазами

  2. С симметричным шипом в виде трапеции внутри бруса.

    Соединение бруса симметричным шипом в виде трапеции

  3. С прямоугольным вставным шипом. Соединение бруса прямоугольным втавным шипом
  4. С направленными пазами на коренных шипах.

    Соединение бруса коренными шипами с направленными пазами

Каждый из способов подбирается индивидуально с учетом всех особенностей конструкции и типа здания. Вставные шипы должны изготавливаться из породы древесины на порядок жестче, чем древесина из которой изготовлен брус.

Способ монтажа бруса №4: «Продольное соединение»

В отличии от углового соединения, продольное используется чаще всего при сооружении габаритных стен, когда стандартной длины материала недостаточно и требуется «дорастить» до проектного размера. Наиболее надежным и эффективным способом увеличить длину бруса считается его последовательное соединение с помощью пазов.

Всего существует 4 вида продольного соединения:

  1. В полдерева – применяется для соединения бруса при строительстве нежилых зданий технического назначения. Брусья крепятся с вырезкой пазов, которые в дальнейшем скрепляются с помощью стальных гвоздей под углом 45 градусов.
  2. С коренным шипом – считается наиболее надежным способом закрепить два материала по горизонтали. Для этого один торец бруса подвергается вырезанию специального паза, а на втором формируется специальный шип. Две готовых части соединяются образуя цельный брус.
  3. С продольным шипом на шпонке – обеспечивает надежное соединение бруса по всей его длине. Технология полностью аналогична угловой установке пиломатериала. Два торца подвергаются вырезанию паза под специальный шип.
  4. С косым замком – наиболее надежное и сложное соединение, которое требует обработки двух частей бруса. На одной части бруса нарезаются специальные шипы и зацепы, а на второй пазы для их крепления. Таким образом соединенные детали образуют крепкий замок.
Виды продольного соединения бруса

При изготовлении шпонок, которые используются для соединений необходимо использовать твердые породы древесины (чаще всего дуб, клен или ясень). Дополнительно для надежности креплений применяются уплотнительные материалы. Соблюдение всех технологий является гарантией долгой безаварийной эксплуатации здания.

Видеоматериалы

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Понравилась статья?

Поделиться с друзьями:

Подпишитесь на новые

Соединение планок вполдерева

При соединении двух деревянных деталей крестообразно или под прямым углом самым надежным будет соединение вполдерева. В этом случае у обеих деталей делают паз в половину толщины таким образом, чтобы при скрещивании пазов одна деталь точно входила в другую.

Соединение вполдерева менее трудоемкое, чем шпунтовое, однако достаточно прочное. Этому, в частности, способствует сравнительно большая площадь стыковочных участков, покрываемых клеем. И все же прочность, стабильность конструкции достигается главным образом благодаря тому, что обе части соединяются друг с другом по схеме «паз в паз» и при безупречной стыковке остаются совершенно неподвижными. Соединение вполдерева сажают на клей и часто дополнительно закрепляют шурупами или вставными шипами также с посадкой на клей.

Соединение вполдерева — один из вариантов конструктивного соединения деревянных деталей — поперечных и продольных. Этот способ применяется довольно часто и подходит для Т-образного, углового и крестообразного соединения деталей.

Как это делается

  • В соответствии с чертежом отмерить планки нужной длины.
  • Нанести разметку пазов.
  • Легкой штриховкой пометить на планке те участки, которые надо удалить.
  • Пропилить боковые стороны пазов.
  • Стамеской выдолбить паз.
  • Проверить плотность соединения обеих деталей и подправить в случае необходимости.
  • Нанести клей и прижать детали друг к другу струбциной, подождать, пока клей высохнет.
  • В случае необходимости дополнительно укрепить соединение шурупами или деревянными вставными шипами.

ЧТО ВАМ ПОТРЕБУЕТСЯ

Материал:

  • Заготовки из дерева.
  • Клей.
  • Шурупы.

Инструменты:

  • Столярный угольник.
  • Рейсмус.
  • Нож.
  • Карандаш.
  • Пила.
  • Стамеска.
  • Струбцина.
  • По желанию — молоток.
  • Отвертка.
  • Дрель.

Виды соединения вполдерева

Соединение вполдерева — стабильная конструкция для Т-образных, угловых или крестообразных соединений. Согласно существующим правилам соединение вполдерева выполняют по всей ширине обеих деталей. Однако возможно и глухое соединение вполдерева. В этом случае площадь стыковочных участков, покрываемых клеем, будет еще больше.

Угловое соединение вполдерева.

Т-образное соединение вполдерева.

Крестообразное соединение вполдерева.

Глухое Т-образное соединение вполдерева: с внешней стороны незаметно.

Разметка

Для разметки нужны угольник, рейсмус, нож или разметочный нагель. Карандашом наносят разметку только на материал с грубой необработанной поверхностью. На мелковолокнистой или гладкой поверхности разметочную линию проводят ножом или нагелем: неглубокая бороздка послужит и для ровного ведения пилы.

Подготовленные бруски или планки укладывают рядом параллельно друг другу и размечают одновременно. Так достигается полное совпадение разметочных линий, что служит гарантией безупречного, без перекосов соединения всех деталей. Важно сделать все точно с первого раза, поскольку в дальнейшем вносить исправления будет довольно сложно.

Так наносят разметку паза.

Рейсмусом отмечают половину толщины планки с узких сторон.

Никаких шариковых ручек

Для разметки никогда не пользуйтесь шариковыми ручками, фломастерами, чернилами или тушью, так как они оставляют на дереве практически ничем не смываемые следы.

Промежуточные пропилы

При обработке стамеской мягкое дерево может легко расколоться в том месте, где проходят годичные кольца. Чтобы этого избежать, надо сделать дополнительно несколько пропилов. В этом случае если дерево и расколется, то между двумя соседними пропилами, а не на всю ширину паза.

Маркировка

Вначале четкой разметочной линией на деталях обозначают контуры пазов. Чтобы при обработке деталей ничего не перепутать и не допустить ошибок, участки, которые предстоит удалить, следует пометить штриховкой. Особенно велика опасность ошибиться при обработке деталей, которые должны стать перемычками и перекладинами. Чтобы избежать этого и в дальнейшем не перепутать готовые детали при сборке, разложите заготовки в соответствии с их местом в рамке или опорной коробке и пронумеруйте все концы.

Помечать штриховкой удаляемые участки нужно так, чтобы контуры пазов не были перекрыты: основная разметка должна быть хорошо видна при последующих операциях.

Легкой штриховкой на деталях помечают те участки, которые следует удалить. При этом нельзя перекрывать разметочную линию.

Зажим деталей и пиление

Для пропилов деталей по разметке используют ножовки или лучковые пилы с тонкими частыми зубьями, чтобы срез получился как можно более гладким.

Линия пропила должна проходить по тому участку детали, который пойдет в отходы. Сначала делают пилой небольшую насечку. Затем пилят вдоль переднего края по линии разметки до нижнего ограничения. Таким образом, линия разметки всегда будет перед глазами, а значит, можно точно вести пилу и сразу вносить поправки, ес — ли распил начнет уходить в сторону от линии разметки.

Когда пропил одного угла готов, деталь переворачивают и делают то же с другой стороны. Только после этого пилу располагают горизонтально и таким путем завершают пропил.

При обработке даже широких деталей подобным образом пропил получается очень точным. Излишки дерева можно в дальнейшем удалить стамеской и напильником или наждачной бумагой.

При первых движениях направляйте полотно пилы большим пальцем, пока не сделаете насечку.

Пилите сначала вдоль переднего края детали, ведя пилу под углом точно по линии разметки.

Затем проделайте то же с другой стороны, пока не будет захвачена вся горизонтальная линия разметки.

На завершающей стадии пилу ведите горизонтально.

Правильная работа стамеской

Выдалбливать древесину, начиная с одной стороны. Вести инструмент вверх под углом.

После этого поработать стамеской с другой стороны детали и сгладить «дно».

В заключение слегка обработать и выровнять боковые грани.

Шип и паз

Рекомендуется срезать дерево постепенно, по нескольку миллиметров снизу вверх. При работе хорошо отточенной стамеской лучше отказаться от молотка. Ваши движения будут точнее, если инструмент направляется только ударами ладони.

В сквозном угловом соединении вполдерева шип накладывается на шип Т-образно — шип на паз, а в крестообразном — паз на паз.

Поэтому наряду с пилой понадобится и стамеска. Сначала нужно пропилить боковые стороны паза до ограничительной линии — разметки глубины паза.

Участок между двумя пропилами удаляют стамеской. Если у вас мало опыта в работе со стамеской, вам следует проявлять осторожность, чтобы не удалить больше, чем нужно. В противном случае соединение окажется с пустотами, а значит — шатким.

Будьте осторожны, когда приближаетесь к нижней линии разметки — «дну» паза, чтобы получить совершенно ровную поверхность. Только так можно обеспечить хорошее клеевое соединение двух деталей.

Для выполнения паза с помощью стамески деталь нужно прочно зажать, так как во время работы у вас будут заняты обе руки.

Склеивание

Перед нанесением клея на участки стыков обеих деталей следует еще раз проверить их соединение в «сухом виде». Если в соединении обнаружился зазор, то какую-то из деталей придется заменить: такую ошибку потом уже не исправить. Иное дело, когда приходится прилагать слишком большое усилие, чтобы соединить детали Т-образно или крестообразно или когда при угловом соединении детали не совсем плотно прилегают друг к другу. Тогда нужно удалить лишнее стамеской либо зачистить поверхность наждачной бумагой. При этом не стоит орудовать стамеской с излишним усердием. Следите также за тем, чтобы поверхности не получились округлыми. Помните: при любом варианте соединения вполдерева детали должны плотно прилегать друг к другу.

Зажимать осторожно

Все участки стыков нужно равномерно покрыть тонким слоем клея. Выдержать некоторое время, после чего детали соединить и еще раз проверить, образуют ли они прямой угол. Если все в порядке, зажимайте детали струбциной. Только не закручивайте ее винт слишком сильно, иначе клей «поползет» наружу. Клей нужно вытирать сразу же, иначе он застынет на поверхности детали.

Прежде чем плотно прижать детали друг к другу, убедитесь в том, что они образуют прямой угол.

Виды соединений бруса по длине и в углах.

Благодаря простоте работы и отличным эксплуатационным свойствам, брус остается весьма популярным материалом для строительства домов и хозяйственных построек. Один из важнейших технологических этапов строительства из бруса заключается в организации надежного соединения элементов.

Почему это так важно?

Именно соединение бруса между собой во многом сформирует свойства готового строения. Некачественное соединение чревато такими проблемами, как:

  • Снижение прочности конструкции;
  • Потери тепла на стыках;
  • Ухудшение внешнего вида дома;
  • Нарушения геометрии постройки, которые усилятся в процессе усадки;
  • Затруднение последующих работ по организации межкомнатных перегородок и так далее.

Наращивание по длине

Брус бывает различной длины, но нередко возникает ситуация, когда ее не хватает. В этом случае осуществляется наращивание по длине, суть которого в том, что элементы соединяется не под углом, а друг к другу торцевыми частями.

Существует несколько вариантов, как соединить брус между собой по длине. Чаще всего используются:

  1. Прямой накладной замок;
  2. Косой накладной замок.

Суть этой технологии состоит в вырезании пазов и гребней вблизи торцов соединяемых элементов. Гребень одного бруса вкладывается в паз другого, и таким образом обеспечивается ровное соединение без выступов.

Кроме того, можно применить соединение бруса по длине «в полдерева». В этом случае, с торца срезается часть материала на половину высоты сечения и на 100-150 мм вглубь. На одном брусе срезается нижняя часть, на другом – верхняя. Таким образом, получается стык, который укрепляется шипом-нагелем.

Еще один относительно простой метод совмещения элементов в продольном направлении заключается в использовании коренного шипа. Шип вырезается по центру торца и соединяется с соответствующим пазом соседнего элемента.

С помощью этих методов можно нарастить длину стены до любого нужного значения.

Угловые соединения

Наиболее важными при кладке бруса являются угловые соединения. Они формируют геометрию строения, определяют его внешний вид и обеспечивают прочность всей конструкции.

Виды соединения бруса делятся на две большие группы:

  1. С остатком, когда торец немного выступает наружу за угол сруба. Наличие остатков является не только дизайнерским изыском, но и обеспечивает дополнительную защиту углов от задувания ветра.
  2. Без остатка, когда торцы не выступают за линию стены. В результате дом обретает интересный внешний вид, хотя здесь и требуется дополнительное утепление соединения.

Соединение бруса в углах осуществляется примерно так же, как и соединение бревен, то есть – укладкой верхнего элемента в чашу нижнего. Чаша представляет собой вырез определенной формы, который выполняется непосредственно на месте, если вы не покупали готовый сруб, в котором элементы поставляются полностью готовыми к сборке (если уже не собранными).

В большинстве случаев, угловое соединение бруса выполняется одним из двух методов:

  • Односторонним стыком в полдерева;
  • Стыком «в охряп».

Первый вариант проще, так как предполагает наличие только одного вертикального паза в верхней части нижнего элемента. Паз пропиливается на половину высоты сечения бруса, откуда и название «в полдерева». В паз укладывается верхний элемент, на котором пропил не делается. На всех последующих элементах паз делается в нижней части, что позволяет относительно легко укладывать их сверху.

Стык «в охряп» сложнее, так как подразумевает создание двух вертикальных пазов и сверху, и снизу. Глубина пропила, естественно, уменьшается. Такое соединение считается более надежным, в силу более жесткой фиксации бруса.

Конфигурация паза (его геометрическая форма и глубина) может быть различной, и у каждого мастера есть свое мнение относительно идеального соединения.

Для тех, кто не очень опытен в работе с деревом, есть более простые способы соединения бруса, например, встык. В данном случае один элемент просто приставляется к другому, и они фиксируются металлическими скобами. Такой метод подходит для укладки бруса без остатка, то есть без выступающих частей.

При укладке без остатка также можно использовать фиксацию на базе пазов и гребней. Чаще всего используется конфигурация типа «ласточкин хвост», которая обеспечивает надежное и долговечное соединение.

С помощью «ласточкиного хвоста» также можно выполнить Т-образное соединение элементов, например, при организации внутренней планировки строения. При этом рекомендуется дополнительно усилить фиксацию металлической пластиной, закрепленной на гвозди или саморезы.

Теперь вы примерно представляете, как соединять брус между собой при строительстве. Однако помните, что достижение высокого качества соединения требует некоторых навыков и опыта. Если у вас таковых нет, не стоит сразу же приниматься за строительство дома. Попрактикуйтесь для начала вхолостую или обратитесь за помощью к мастерам.

Понимание визуальных презентаций

Здесь мы рассмотрим таблицы, интеллектуальные карты и четыре различных вида диаграмм: круговые диаграммы, гистограммы, диаграммы Ганта, блок-схемы и графики.

A. Таблицы

Коллекцию цифр лучше всего передать с помощью таблиц.

Б. Круговые диаграммы

Статистические данные, представленные в процентах, часто представлены в виде так называемой круговой диаграммы, на которой весь круговой круг представляет собой 100 процентов.Различия можно усилить, закрасив или закрасив различные сегменты пирога.

C. Столбчатые диаграммы

Горизонтальные стержни

Другой способ визуального представления данных — гистограммы. Чтобы отображать данные в виде гистограмм, гистограммы построены в масштабе и измерены от базовой линии, которая может быть горизонтальной или перпендикулярной.

Перпендикулярная гистограмма

Перпендикулярная гистограмма также является составной гистограммой, поскольку она включает разбивку по отдельным продуктам в каждой полосе.

Диаграммы Ганта

Разновидностью гистограммы является диаграмма Ганта, используемая в сочетании с

процесс контроля в бизнесе. Это дает мгновенное визуальное сравнение ожидаемой и фактической производительности.

E. Графики

Наиболее распространенной формой визуального представления является граф. Графики двухмерные. По оси X записывается одно измерение, обычно измерение времени. По оси ординат записывается другой диапазон данных, который изменяется в зависимости от временного (или другого) ряда.

Преимущество всех этих схематических представлений состоит в том, что они представляют данные в легко усваиваемой форме. Те, кто вовлечен в бизнес, должны иметь возможность интерпретировать данные, представленные им в любой форме.

f) Интеллектуальная карта — это диаграмма, используемая для визуального выделения информации. Ментальная карта часто создается вокруг одного слова или текста, помещенного в центр, к которому добавляются связанные идеи, слова и концепции. Основные категории исходят из центрального узла, а меньшие категории являются подветвями более крупных ветвей. [1] Категории могут представлять слова, идеи, задачи или другие элементы, связанные с центральным ключевым словом или идеей.

Интеллектуальные карты можно рисовать вручную, например, в виде «черновых заметок» во время лекции или собрания, или в виде изображений более высокого качества, когда доступно больше времени.Проиллюстрирован пример приблизительной карты разума.

Ментальные карты считаются разновидностью паучьей диаграммы. Похожей концепцией 1970-х годов была «идея взрыва солнца».

g) Блок-схема — это тип диаграммы, который представляет алгоритм или процесс, показывающий шаги в виде блоков различного типа и их порядок, соединяющий их стрелками. Это схематическое [[представление знаний и рассуждения | представление решения данной проблемы.Операции процесса представлены в этих полях и строках]]; скорее, они подразумеваются последовательностью операций. Блок-схемы используются при анализе, проектировании, документировании или управлении процессом или программой в различных областях.

Блок-схема научного метода



Упражнение 2. а) Как называются эти наглядные пособия на английском языке? Сопоставьте числа с описаниями.б) Какие из этих изображений вы бы использовали в своей исследовательской работе?

Упражнение 3. Эти глаголы используются для описания движения или тенденций. Поместите их в правильную категорию.

подниматься, снижаться, уменьшаться, удваиваться, падать, расширяться, падать, колебаться, спускаться, подниматься, расти, достигать минимума, увеличиваться, подниматься, погружаться, достигать максимума, восстанавливаться, оставаться стабильным, подниматься, стабилизироваться, оставаться тот же

вверх вниз Другое
Упражнение 4.Сопоставьте две части, чтобы составить предложения, используемые для обсуждения визуальных эффектов.
Давайте посмотрим a — показывает нашу выручку с 2012 года.
Черная линия дает нам j — следующая круговая диаграмма.
Каждая линия на графике указывает b — как будет построено новое подразделение.
В правом верхнем углу c — обратите внимание на цифры в левой колонке.
График на следующем слайде d — вы можете посмотреть характеристики модели TP.
Теперь я хочу, чтобы ты взял e — показатели продаж VW Fox.
Перечислены названия новых моделей е — таблица справа.
Посмотреть результаты теста можно в г — смотрите следующий слайд.
Этот аспект проблемы проиллюстрирован в ч — объем производства другой продукции.
Я хочу тебя нарисовать i — сверху.

Упражнение 5. а) Эти выражения выделяют важную информацию наглядно. Завершите их следующими словами.

нас посмотреть 1эта часть графика более подробно.
нам сосредоточить наше внимание 2 одна особенно важная особенность.
Ид. Нравится вы должны думать 3Значение этой цифры здесь.
точка 4 Одна-две интересные детали.
обратить ваше внимание 5 верхняя половина диаграммы.

b) Эти выражения комментируют важную информацию в визуальном элементе. Заполните их следующими словами:

Если как, то как бы то ни было
1 Вы видите, есть несколько неожиданных изменений
2 если присмотреться, можно заметить пару явных аномалий.
3 Вы пытаетесь это объяснить, это очень плохие новости.
4 причины этого, основная тенденция очевидна.
5 Если посмотреть на это, это одни из наших лучших результатов.
Упражнение 6. Расположите слова в правильном порядке, чтобы составить предложения с выражениями из этого модуля.

1. На диаграмме процентная доля нашей доли пирога, которую показывает рынок

2. Путешествие в 2006 году в соответствии с расходами, поскольку резко возросло, необходимо изучить

3.Ставка 0,5% на начало года, процентная ставка была увеличена на

4. Июньское повышение на 15%, если транспортные расходы составили

.

5. Низкая декабрьская доходность

6. Спад из-за плохого состояния экономики вызвано

Упражнение 7. На графиках ниже представлена ​​информация о поездках в Лондон и за его пределы в 2009 году. Обобщите информацию, выбрав и сообщив об основных функциях, и сравните, где это необходимо.


Дата: 22.04.2016; вид: 1047


— Английский клуб Анапа —

………………………………………….. ………………………………………….. ………………………………………….. ………………………………………….. ………………………………………………………………………………

1. Выберите правильный ответ.

Студенты

1. У меня есть три собаки. Все / Каждые из них любят гулять, но нет / нет из них любит, когда их расчесывают.

2. Вы можете взять либо / каждый Рено или Ровер.Они все / оба в гараже.

3. Две мои дочери по / оба хорошо владеют языками, но нет / ни один из человек вообще не умеет заниматься математикой.

4.I принимать душ каждые / каждые дней.

5. У меня тридцать человек в моем класс, и каждый / каждый студент для меня особенный.

6. «Сколько стоят розы?» «Один фунтов стерлингов либо / каждый ».

7. У меня любой / no идея, как я трачу все свои деньги. В конец каждый / либо месяц, все прошло.

8. Я знаю каждое / каждое слов его песен сердце.

9. В этом отель. каждый / каждые комната немного другая.

10. У вас может быть либо / каждый апельсин или яблоко, но у вас не может быть ни / ни .

11. «Чай или кофе?» « Либо / Ни , спасибо. Мне нужно спешить.

12.«Красное вино или белое?» « Либо / Ни , в зависимости от того, что открыто ».

13. Я тоже знаю / оба Роберт и его брат, но я не нравится оба / либо из них.

14. «Ты можешь помочь мне с домашним заданием?» «Конечно. Нет / проблема ».

15.У меня четыре брата. Каждый / Все из нас разные.

16. Джим плохо плавает. Ни то, ни другое / Либо , может его сестра.

17. После аварии оба / либо машина остановилась. Оба / Либо драйверы вылезли и запустились кричат ​​друг на друга.

18. «Сегодня 19-е или 20-е?» « Ни то, ни другое. Это 21-е ».

19. Мы ехали по широкой дороге с деревья на либо / оба боковая сторона.

20. Это оба / ни очень мрачных номеров. Я боюсь, нет / нет мне подойдет.

21. «Какая из двух газет тебе нравится?» — «Ой, либо / подойдут оба .”

22. «Что вы собираетесь иметь, апельсиновый сок или кока-кола? — « Ни то, ни другое / оба , я не хочу пить ».

2. Заполните пробелы правильными предлог. Предлога быть не может вообще.

1. Барбара играет _____________ на пианино Что ж.

2 ____________ мой разум, это был самый глупая вещь, которую он мог сделать.

3. Переведите эти слова ____________ Английский _________ Русский.

4. Мой брат дал деньги _________мне.

5. Выучите это стихотворение _________ сердцу.

6. Наконец я открыл банка _____________ нож.

7. Я хожу в школу ________ футов, но вчера ходил в школу ________бас.

8. Написано «Винни-Пух» _________ Алан Милн.

9. Дайте __________ ему эту книгу, Пожалуйста.

10. Моя тетя живет ____ на первом этаже _______ четырнадцатиэтажный блочный ______ квартир.

11. Что это за кольцо сделано ________?

12. ___________ в общем, они оба думают, что у них неплохой жизнь.

13. Согласно ______ прогнозу для этого времени года погода останется лучше, чем обычно.

14. ____________ сначала она горько плакала слезы, а затем объяснил, в чем дело.

15. В чем была причина ______________ его отсутствие?

16. Почему он упал___________love_______ такая странная девушка?

17.Банки закрываются __________7 часов _______ вечера.

18. Обычно он уходит из дома рано. утром и возвращается поздно ____ ночи.

20. Спектакль начинается _________половину после Семь.

21. Мы приехали ____ Лондон ____ 13 числа Апрель и уехал из Оксфорда только в июне.

22. Шекспир умер _______ 1616 г.

23. Пока, увидимся ________ вторник!

24. Алиса идет в бассейн ________каждую субботу.

25. Боб собирается играть теннис ________ в следующее воскресенье.

Студенты

3. Заполните пробелы правильными предлог.Предлога быть не может вообще.

1. Я собираюсь навестить свой друзья ___ конец _____ сентября.

2. ____________ Прошлым летом мы отдыхали во Франции.

3. Надеюсь, тебе полегчает _________ раз ты получишь это письмо.

4. Она жила в этом дом ______ 1985_____ 1988 г.

5.Миссис Джексон жила в Англия ________ три года.

6. Я не видел ее ____________ Понедельник.

7. Криса нет, но он возврат ________ час.

8. Вышла замуж ______________ возраст 19.

9. Поезд идет _______ 8.50, так что Вам лучше быть ____ на станции _______ время.

10. Он прибыл ______ в Великобританию на полпути месяц назад.

11. Он жил __________ Чикаго.

12. Пойдем ___________ в кино.

13. Моя сестра не _______ дома, она ____________ школа.

14. Разве вы не знаете, что Карлсон жил ______ домик _________ на крыше.

15. Почему ты не можешь найти газету? Это _____ перед ____ вы___ подоконник.

16. Мои друзья живут ________Петровка Улица.

17. Будем ждать вас ________ станция.

18. Я никогда не был в ________ Париже.

19. Когда приедет ваш поезд _________ Станция?

20.Идите _______ Гауэр-стрит, пока не увидите Театр Блумсбери _______ право.

21. Налейте воды ________ в чайник, Пожалуйста.

22. Мы провели две прекрасные недели ________ Средиземное море.

23. Поверните налево ________ движение огни.

24. Мой младший брат боится _________ пауки.

25. Марджи отсутствовала ___________ школа с понедельника.

Ответы

Упражнение 1. 1 все, нет, 2 либо, оба, 3 оба, ни один, 4 каждый, 5 каждый, 6 каждый, 7 нет, каждый, 8 каждый, 9 каждый, 10 любой, оба, 11 ни один, 12 любой, 13 оба, либо, 14 Нет, 15 Каждое, 16 Ни то, ни другое, 17 оба, оба, 18 Ни то, ни другое, 19 оба, 20 оба, ни то, ни другое, 22 ни одно.

Упражнение 2. 1. — , 2 до, 3 от, в, 4 до, 5 по, 6 с, 7 по, по, 8 по, 9 -, 10 на, в, оф, 11 из, 12 дюймов, 13 дюймов, 14 дюймов, 15 дюймов, 16 дюймов, с, 17 дюймов, дюймов, 18 дюймов, дюймов, 19 после, 20 в, 21 в, дальше, из, для, в, 22 дюйма, 23 в, 24 -, 25 -.

Упражнение 3 . 1. в, оф, 2 -, 3 по, 4 с, по, 5 для, 6 с, 7 дюймов, 8 в, из, 9 в, в, в, 10 дюймов, 11. в, 12 в, 13 в, в, 14 в, в, 15 в, из, дальше, 16 дюймов, 17 в, 18 в, 19 в, 20 вдоль, вперед, 21 в / в, 22 в, 23 в, 24 оф, 25 с.

Блок 12.Стилистические устройства

Упражнение 1. Проанализируйте метафор в следующих предложениях и предложите способы их перевода на украинский язык.

1. Инструментальный бизнес — одна из самых конкурентных отраслей в Америке — от собак ест собаку до щенков. 2. Карта тори -замок иллюзий славного будущего Британской Империи лежал в руинах. 3. владельцы угольных шахт знали, с какой стороны их хлеб намазывали маслом . 4. Я всегда знал, что вы — катящийся камень, на котором нет мха , но я никогда не думал, что вы заберете то маленького мха, на котором мои дети могли лежать на . 5. Никакое количество , съедающих ваш торт и желающих получить его , не может заменить обычной честности. 6. Джолион некоторое время молчал. Между этим дьяволом и этим глубоким морем боль ужасного разоблачения и горе потери своей жены в течение двух месяцев он втайне надеялся на дьявола, но если она желает глубокого моря, он должен смириться с этим.7. Расисты в Южной Африке начали ощущать волны освобождения Африки , плещущиеся вокруг их лодыжек. 8. Отец Браун, казалось, воспринял это совершенно естественно и даже случайно, что его следует вызвать для рассмотрения странного поведения одной из его стаи , независимо от того, считать ли ее паршивой овцой или заблудшей овцой. 9. Мел, генеральный директор аэропорта, худощавый, крепкий и мощный дисциплинированной энергии, стоял у пульта управления снегом, высоко контролируя его.10. По мере того, как его необычные эмоции утихали, эти опасения постепенно растаяли . 11. Чашка удовлетворения мистера Домби была так полна в этот момент, однако, что он чувствовал, что может позволить себе одну-две капли ее содержимого, даже чтобы посыпать пыль на дорожке своей маленькой дочери. 12. Никогда прежде Люси не встречала этого негативного английского молчания в его полном совершенстве, в его полной жестокости. Ее собственные края начали сочувствовать. 13. Они прошли так, что это подобие дрозда и ястреба в ужасающей неподвижности в воздухе, это привидение, подобное внезапности: тихий стук копыт по больной игле, и они исчезли, мужчина наклонился, женщина наклонилась. вперед, как картина полета и преследования на ударе молнии.14. Мистер Домби Чашка удовлетворения была настолько полна в этот момент, однако, что он чувствовал, что может позволить себе одну-две капли ее содержимого, даже чтобы посыпать пыль на дорожке своей маленькой дочери.



Упражнение 2. Определите метафор в следующих предложениях и предложите способы их перевода на украинский язык.

1. Я прошел мимо крокодила мальчиков из хора в накрахмаленных воротничках и необычных кепках на пути к Томским воротам. 2. Все студенты и выпускники, жены и торговцы шли тем безошибочным английским походным темпом, который в равной степени избегал как спешки, так и праздной прогулки.3. Пересекая мир, в котором он путешествовал вместе с ними, разрастаясь в зле, как мальчик-паж Хогарта. 4. Она была обаятельна, с той хрупкой красотой, которая в глубокой юности поет от любви и увядает при первом холодном ветре. 5. Я пошел туда, полный любопытства и слабого, неузнаваемого предчувствия, что здесь, наконец, я найду ту низкую дверь в стене, которая открывалась в закрытый очаровательный сад, который находился где-то, не просматриваемый ни одним окном, в сердце этого серого города. 6.Долгие часы работы в молодости, авторитет в зрелом возрасте, покой и безопасность в ее возрасте оставили свой отпечаток на ее морщинистом и безмятежном лице. 7. Здесь было посеяно семя того, что станет урожаем его жизни. 8. Кошмар исказил образы вечера в ужасающие формы. 9. В четырехугольнике все было черным и неподвижным; только в четверть часа колокола проснулись и запели над фронтонами. 10. Он не мог рассказать ей ничего нового о чудесах своего положения и рыцарства; и его любезность истощилась, как и его информация.

Упражнение 3. Проанализируйте сравнений в следующих предложениях и предложите способы их перевода на украинский язык.

1. Впереди миля чистой дороги, прямо как кубик . 2. Я вошел в ее комнату за полчаса до свадебного ужина и нашел ее лежащей на кровати такой же прекрасной, как июньская ночь, в своем платье с цветами и , пьяной, как обезьяна . 3. Пошел дождь. Зонтики выросли как грибы справа и слева. 4.Тут и там, среди более привычных вещей, стояли кактусы , как слушающие уши странных животных . 5. С тех пор, как я прочитал это письмо, весь день во рту стоял странный привкус меди, крови. 6. Он заставляет большинство людей с так называемыми принципами выглядеть как пустые консервные банки. 7. К счастью, ночь была мягкой. Он не заболеет пневмонией. Кроме того, он силен, как бык . 8. Санитария не выдерживает. Сухим летом детки умирают как мухи от детской холеры.9. Всего было упаковано, , не смотря на удлиненность автомобиля, как селедка в консервной . 10. С Мэри сейчас все будет в порядке, как дождь .

Упражнение 4. Определите каламбур в следующих предложениях и предложите способы их перевода на украинский язык.1. Даже консерваторы отказывались снова называть себя консерваторами, как будто в этом слове было что-то нелепое, и они знали, что действительно нечего было сохранять.2. В стихах Шекспира много ступней, но в пьесах Шекспира нет ни одной ноги, достойной упоминания. 3. Но их объединенная сообразительность ничего не могла поделать, и они, образно говоря, легли спать в темноте. 4. Если бы наши пушечные ядра были горячими, как твоя голова, и у нас их было достаточно, мы, несомненно, должны были бы покорить землю. 5. Он сказал, что пришел за мной, и сообщил, что он паж. Я сказал, что длиннее, чем абзац. (Твен) 6. Я был ошеломлен; отчасти из-за этой неожиданной глупости с его стороны, а отчасти из-за того, что его товарищи так явно встали на его сторону и были в его уме, если можно так выразиться.7. Когда он это сделал, он плотно закупорил бутылку с видом человека, который также эффективно закупорил предмет и заснул на три стадии. 8. Затем хозяину велели отдать лошади голову; Ему дали голову, и он очень неприятно ею воспользовался: с большим пренебрежением подбросил ее в воздух и через дорогу вбежал в окно гостиной. 9. Поклонись доске, — сказал Бамбл, — Оливер смахнул две или три слезы, которые застряли у него на глазах; и, не видя доски, кроме стола, к счастью поклонился этому. (Диккенс) 10. Быстро приготовленная история, как и растворимый кофе, иногда может быть очень вкусной. По крайней мере, это в мемуарах бывшего помощника Белого дома, который видит Л. как необычайно одаренный президент, который оказался не тем человеком, не в том месте, не в то время, при неправильных обстоятельствах. (Время) 11. И хотя он пытался жениться на ком-то другом, она победила без нужды в красноречии. Как говорит св. Дедал. У кого бы ни была ее Воля, у Энн есть выход. (Берджесс) 12.Самым красивым Париж вручил золотое яблоко. Я был на выставке, но никогда не слышал о ней (OHenry) Упражнение 5. Определите зевгм в следующих предложениях и предложите способы их перевода на украинский язык.

1. Он взял трехнедельный отпуск и билет в Ментоне. (Голсуорси) 2. Утро застало ее без шерсти и терпения. (Честертон) 3. Декан собрал свой ум и шляпу. (Честертон) 4. Завершение этого творения привело его и тарелку к столу. (Диккенс) 5. Сильнейший дождь и снег, и град, и мокрый снег могли похвастаться преимуществом над ним только в одном отношении. Они часто приходили красиво, а Скрудж — никогда. (Диккенс) 6. Основным продуктом этих городов являются солдаты, моряки, евреи, мел, креветки, офицеры и верфи. 7. В полдень госпожа Терпин вставала с постели и развлекалась, надевала кимоно, натягивала воздух и кипятила воду для кофе. (OHenry) 8. Полковник Ито (который бросился на русские орудия при осаде Порт-Артур) был разорван на куски и обрел национальное бессмертие. (Миченер) 9. Она [мисс Боло] сразу же пошла домой в потоке слез и в седане. (OBrien) 10. О, цветы здесь так же распространены, мисс Фэйрфакс, как и люди в Лондоне. (Уайлд) 11. Вы свободны исполнять свои законы и своих граждан по своему усмотрению. (Star Trek) 12. Можно уехать на такси. Если вы не можете взять такси, вы можете уйти в раздражении. Если это слишком рано, вы можете уйти через минуту и ​​раздражаться. (Г.Marks) 14. Сказал он, поспешно потушив кота, вино, сигару и лампы. 15. Она снизила свои стандарты, подняв свой бокал, свою храбрость, свои глаза и его надежды. (Мадейра, Мэр, Фландрия и Сван) 16. Или запятнать ее честь или ее новую парчу / Или потерять свое сердце или ее ожерелье на балу. (Папа) 17. В Техасе беседа редко бывает непрерывной. Вы можете заполнить милю, еду, убийство между абзацами без ущерба для разговора, который начался за десять миль. (OHenry) 18. Ее видели, как она стирает одежду с трудом и кусок мыла. Он потерял шляпу и вспыльчивый характер. Богатые приезжали парами, а также на Rolls Royce.
(Belloc) 19. Разобьет ли она свое сердце или разобьет зеркало; Мистер
Баундерби совершенно не мог предвидеть. (Диккенс)

Упражнение 6. Проанализируйте различные типы эпитета в следующих предложениях и предложите способы их перевода на украинский язык.1. Его речь поразила изумленных ушей делегатов рабочего класса в Маргейте.2. Мелани нужен был врач. Она не выздоравливала должным образом, и Скарлетт испугала ее слабость . (Митчелл) 3. Поллис синий взгляд был на мне. 4. Отец с голубоглазым интересом смотрел . 5. Мадам Лефевр сидела, полулежа в тонкой элегантности на жестком диване в стиле ампир и курила желтую сигарету в зеленой мундштуке. 6. Швейцарские банкиры, чьи тайные подземные хранилища долгое время были главным убежищем в мире для нервных денег счетов, владельцы которых не хотят признавать право собственности. (N.) 7. Я знаю, мы все думали, что она ужасно стара для белой свадьбы, тридцать или что-то ужасное . (Митфорд) 8. понятия не имел, что сказать, кроме доброго вечера, в то же время взъерошив взволнованной рукой по волосам. (Бейтс) 9. Щелкнул табакеркой и взял медитативную щепотку . (Хейерс) 10. Это был смех после футбольного матча, когда мальчики хвастались, кто показал лучший результат, и подкололи тех, кто этого не сделал. (M.S.) 11. Не нарушая молчания, я принес благоговейный стакан Шамбертена на память дяде Джосу. 12. Я осторожно прошел по танцполу в направлении столовой, из которой я мог слышать жаждущих хлопков пробок от шампанского. 13. Колумбийский Лоуренс Аравийский — замечательный фильм, сделанный в превосходной степени. Четыре напряженных и жаждущих часов песка и верблюдов с редкими унылыми пятнами — немалое достижение. (Д. У.) 14.подтолкнул портрет к ней. Что она об этом думала? Если бы этот мужчина был ее пациентом, каков был бы ее вердикт? «Печень», — решительно сказала она и унесла поднос в знак протеста , похлопывающего по каблукам , все крахмальные и светлые кудри. (Тей) 15. Она увидела ужасных проблесков привидения. (Холт) 16. В узкой темноте между дверями он вытащил свой пистолет. (Гарднер) 17. На следующее утро я проснулся от холода, резиновым носом вонзился мне в глаз, и, услышав хрипящее ворчание приветствия Хуанитас, я развернул ее, и она даже встала на короткое, шаткое мгновение . (Даррелл) 18. Монтроуз, еще раз в году роскошно завивавший корзиной , наблюдал за уходом Мэри и снова заснул. Кот не был пташкой. (Мердок) 19. Они отошли в сторону, пропуская маленькую женщину с четырьмя таксами мимо них в оживленном клубке . (Шоу) 20. Все необычное привлекало ее; идея спать по шесть человек в комнате, как у неаполитанцев, казалась очаровательно далекой от воспоминаний о ее собственном маленьком квадратных уединении , как и сложные ассоциации с комнатой Клелиаса. (Drabble)

Упражнение 7. Найдите повторений в следующих предложениях и предложите способы их перевода на украинский язык.

1. Ряды Союза растут в борьбе, и именно в борьбе мы набираем наше руководство и ряды лучших мужчин и женщин рабочего класса. 2. Война, наводнение, все, что угодно, кроме народного восстания против системы дефицита и дивидендов, международная машина извлечения прибыли должна работать.3. У несчастных рабов не было ни знаний, ни прав, ни защиты от капризов их безответственных хозяев. 4. Осмотр убедил его, что дьякон был мертв уже давно, так как его конечности были жесткими. 5. В тот день она сделала больше, чем любой другой. Ибо утром она неизменно убирала свою корреспонденцию; после обеда она убрала роман или книгу по социальным вопросам, которую читала; на обратном пути пошли на концерт, отменив звонок; а в первые воскресенья оставалась дома, чтобы разогнать друзей, приходивших к ней в гости.

Упражнение 8. Проанализируйте различные типы аллитерации в следующих предложениях и предложите способы их перевода на украинский язык.

1. Эти несчастные кормилицы собачьего владения, кошек , менеджеров дворняг , Шпиц сталкеров , пулеров , скребков Скай , такс , терьеров , терьеров , терьеров Цирки, висящие на скалах, покорно следуют за своими подопечными. (ОГенри) 2. Это улыбка продавщицы, и я советую вам избегать ее, если вы не хорошо укреплены мозолями сердца, карамель и конгениальностью для каперсов из Амур . (ОГенри) 3. Настоящая потребность Америки — это не героических , а исцеление , не ноздрей , а нормальность , не оборотов , а восстановление , а не возбуждение , а корректировка , а не хирургия , но безмятежность , не драматический , а бесстрастный , не эксперимент , но equipoise , не погружение в международном масштабе, а поддержка в победоносной национальности.4. Я молю вас, чтобы драма остановилась, пока Хор подкрадывается к рампе и роняет эпицедическую слезу на тучность мистера Гувера. Настройте трубы на трагедию сала , проклятие навалом , катастрофу тучность . (OHenry ) 5. Малыш МакГарри встал и надел пальто и шляпу. Он был серьезным , бритым , сентиментальным и живым . (ОНри ) 6.И все же есть люди, которые часами исправляют свои лица, для чего? Выглядит красиво. Ах, какая ошибка! Это гортань, над которой должны работать косметологи. Его больше слов , чем бородавок , говорить больше, чем тальк , palaver больше, чем порошок , blarney больше, чем bloom , который насчитывает фонограф вместо фотографии. (Ойэнри )

Упражнение 9.Определите случаи иронии в следующих предложениях и предложите способы их перевода на украинский язык.

1. Их единственная надежда заключалась в том, что дождь никогда не перестанет, и у них не было никакой надежды, потому что они все знали, что это будет. 2. По прошествии десяти дней к Йоссариану пришла новая группа врачей с плохими новостями: он был совершенно здоров, и его пришлось выписывать из больницы. 3. После этого полковник Кэткарт не доверял никакому другому полковнику в эскадрилье. Он решил, что единственным хорошим полковником, кроме него самого, был мертвый полковник.4. Нейтли прожила почти двадцать лет без травм, напряжения, ненависти или неврозов, что было для Йоссариана доказательством того, насколько он сумасшедший. 5. По одной показывались девушки. Имя? — сказала Марго. Помпилия де ла Конрадин. Марго записала это. Настоящее имя? Бесси Браун. 6. Марго и Поль отправились в Лондон, чтобы организовать свадьбу, которая, вопреки всем разумным ожиданиям, решила Марго провести в церкви со всеми варварскими спутниками подружек невесты, Мендельсона и мумий.7. Голливуд превратил свой бизнес в бизнес половины мира. Тем не менее, большие толстокожие кинематографисты не подозревают, что в большей части Америки и во всей Европе слово «Голливуд» уничижительно. 8. Еще одним новичком, который так или иначе доставил нам определенное количество неприятностей, была Далила. Это была большая самка африканского хохлатого дикобраза, и она прибыла в аэропорт в ящике, который выглядел подходящим для пары носорогов. 9. Дик Стров льстил себе своим умением готовить итальянские блюда, и я признаю, что его спагетти были намного лучше, чем его фотографии.10. Его жизнь была трагедией, написанной в виде шутливого фарса. 11. Это была такая вечеринка, которая заставляет задуматься, почему хозяйка потрудилась пригласить своих гостей и почему гости не смогли прийти. 12. Я с изумлением выслушивал язвительный юмор, с которым разрывали брата-автора на куски в тот момент, когда он отворачивался. 13. Женщины были слишком хорошими, чтобы быть хорошо одетыми, и слишком уверенными в своем положении, чтобы их забавлять. 14. Неважно, — сказал незнакомец, сокращая адрес очень коротко, — больше ничего не сказал; умник, что извозчик хорошо держал свои пятерки; но если бы я был твоим другом в зеленом джемми, черт возьми, я ударил его по голове трески, я бы тоже шепнул свиней, без окорока.Эта связная речь была прервана входом из Рочестера кучером, который объявил, что … (Диккенс) 15. Это должно быть восхитительно оказаться в чужой стране без гроша в кармане. 16. Я не видел Стрикленда несколько недель. Мне он был противен, и если бы у меня была возможность, я был бы рад сказать ему об этом, но я не видел никакого смысла искать его для этой цели. 17. Фотография не могла быть более точной, чем его картины, на которые можно было бы подумать, что Моне, Мане и другие импрессионисты никогда не были такими.18. Она зарабатывала деньги, но не могла перестать думать, что зарабатывать себе на жизнь несколько недостойно, и она была склонна напомнить вам, что она была женщиной по рождению. 19. Все они чувствовали себя довольными благополучием; каждый разговаривал со своим соседом, со своим соседом справа во время супа, рыбы и первого блюда; своему соседу слева во время жаркого, сладкого и соленого. 20. Поздно той ночью Голодному Джо приснилось, что кот Хуплса спал у него на лице, душив его, а когда он проснулся, кот Хуплес спал на его лице.21. Прошло уже некоторое время с тех пор, как капеллан впервые начал задаваться вопросом, о чем все это было. Был ли Бог? Как он мог быть уверен? Быть анабаптистским священником в американской армии было достаточно сложно.

Упражнение 10. Проанализируйте случаи метонимии в следующих предложениях и предложите способы их перевода на украинский язык.

1. Если бы я водил свой собственный Thunderbird , они бы все трогали свои шляпы.2. Тускло освещенный огромный купол St. Pauls доминировал в быстро темнеющем городском пространстве. 3. Суд над Полом, который состоялся несколькими неделями позже в Old Bailey , стал горьким разочарованием для публики, редакторов новостей и присяжных. 4. Во время своих редких визитов в Лондон он обычно останавливался в Ritz . 5. Зимнее утро; мрачная и уединенная библиотека; звук лондонского движения; над головой, из сине-белой штукатурки, элегантный потолок Adam ; огромная куча раскаленного угля в мраморном камине, что еще нужно, чтобы закончить картину праздного писателя, приступающего к своему тонкому труду? 6.Он хотел писать книги по искусству и постепенно путешествовал по Европе, изучая Рубенс . 7. Профессор Фрэнкс, который был здесь на прошлой неделе, сказал, что он был признан лучшим экземпляром отечественного Tudor в Англии. 8. Мне пришлось разочаровать его в том, на что зайдет литературный Лондон , преследуя меня за мою неуклюжую книгу. 9. Я старался изо всех сил, но, возможно, я преувеличивал, особенно в попытках транскрибировать мой диалог с преследователями. 10. Что мне больше всего нравится в Англии, так это цивилизованное качество жизни в ней, комфорт и удобство общественного транспорта, английские пабы, а также молоко и газеты, доставляемые к вашим дверям.Я до сих пор помню жареного ангуса и винный бар на Стрэнде, куда мы ходили каждую среду, чтобы поесть Stilton . Есть ценности, которые необходимо сохранить, если Англия станет континентальной, и это вполне вероятно, когда мы получаем нашу кухню из Парижа, нашу политику из Москвы и нашу мораль из Каира. Как только мы перестанем цитировать Джона Раскина, настроить Леннона и Маккартни, разыграть Шекспира и поверить в Время, мы становимся потерянной нацией на пути в никуда. 11. Это , Elysee , который осуществляет контроль над межминистерским комитетом в Европе. (T.) 12. Когда две мили напыщенного горя прошли по улицам Лондона, каждый гражданин стоял в дверном проеме с зажженной свечой. (Мортон) 13. Его последним сознательным видением было видение Карла, размахивающего носовым платком в отчаянии. 14. Рука мисс Фокс дрожала, она пропустила ее через руку мистера Домби и почувствовала, как ее сопровождают вверх по ступеням, за которыми следует треуголка и вавилонский воротник . (Диккенс) 15. Наводнение сильно повредило нам «, — сказал премьер-министр Пакистана корреспондентам на прошлой неделе, осматривая разрушенные места в затопленных провинциях. (N.) 16. Незавершенное убийство в замке Маунтричард лежало на комоде в моей клубной спальне, упрекая меня утром, вечером и ночью. 17. Он хотел рассказать только о Internal Combustion , его персонажах и сценических перспективах. 18. Раньше он принадлежал к Wimpole с его носильщиками, официантами и лучшим вином в Лондоне.

Упражнение 11. Приведите стандартную форму каждой из пословиц в предложениях ниже, используя аллюзий , выделенных жирным шрифтом.Переведите предложения на украинский язык.

1. А что поделать? она спросила. Доктор Кроутер быстро покачал головой, но только по разу в каждую сторону. Он не говорил. Сэкономленный фут-фунт — это накопленный фут-фунт . (Хаксли) 2. Но мы живем и учимся . Да-да, полковник, очень часто мы живем и не выучиваем , но мы обязательно все умрем и выучим . (Mackenzie) 3. Вы зашли так далеко, что выбрали джентльмена, или просто выбросили общую идею? Если кто-то хочет, чтобы что-то было сделано в спешке, нужно самому позаботиться об этом. (Munro) 4. Относится ли это только к мужчинам? Если вы настаиваете, я признаю, что то, что является соусом для гусака, является соусом для гуся . Единственное, что можно сказать против этого, — это то, что с мужчиной преходящая связь такого рода не имеет эмоционального значения, а с женщиной — имеет. (Моэм) 5. Я думаю, что, возможно, я смогу смягчить удар. Wh

Строительство бани

Требования к деревянным соединениям и лесоматериалам между собой

Соединение балки при строительстве бани

При строительстве бани брус (или бревна) можно соединять между собой по углам и продольно.Фасонные балки используются при возведении всей конструкции капитальных стен, а также при монтаже перегородок в ванне .

Продольная соединительная балка применяется, если длины материала недостаточно для возведения одной стены (например, стена должна быть 6 метров, балка 4 метра).

К продольному и угловому соединению балки предъявляются следующие требования:

  • Коробка-ванна должна быть герметичной с внутренней и внешней сторон
  • Конструкция ванны должна быть устойчивой
  • Теплопотери зданий должны быть минимальными

Это основные требования к соединительным балкам и между балками a.Также следует отметить, что в зависимости от вашего дерева навыков нужно выбирать способ подключения, т.к. Есть прочный, но сложный угловатый монтажный материал, вам не под силу.

Способы подключения бревен в сруб

Поскольку традиционным материалом при изготовлении деревянных бань является оцилиндрованное бревно, сначала рассмотрим способы соединения бревен в срубе.

Есть два основных способа подключения бревен в сруб: с остатком и без остатка.Первый вариант предполагает использование бревна большей длины, чем это требуется для строительства бани. Остатки бревен (обычно по 20 см с каждого конца) предназначены для защиты углов бани от негативного воздействия ветра и атмосферных осадков. Соединение бревен с остальной конструкцией делает баню более устойчивой, но при этом значительно увеличивается стоимость строительства бани (из-за повышенного расхода материалов).

При соединении бревен в сруб без остальных углов бани остаются ровными.В этом случае баня может быть повреждена ветром и дождем, но в то же время строительство бани будет менее затратным и проблематичным.

Обращаем ваше внимание, что в конструкции бани выигрышно смотрится ванна, углы которой выполнены способом соединения бревен с остальными.

Угловое соединение логов с упором

Есть три типа логов подключений с остальными:

  • Соединение «в обл»
  • Подключение «в охлест»
  • Подключение «в кранч»

Подробно рассмотрите каждый тип журналов подключения.

Логи подключения «в обл»

Самый простой и популярный способ соединения логов с остатком — это сочетание «обло», которое еще называют соединением «в тазу». Все, что вам нужно, это наверху бревна вырезать паз, который является «седлом» для следующего венца.

В свою очередь, в логах подключений «в обло» тоже есть несколько вариантов подключения, а именно:

  • Логи подключения в «полудереве»
  • Подключение логов «заоваленными гребешками»
  • Подключение логов в «толстый хвостик»

Наглядно просмотреть логи подключений «в облое» можно по этому шаблону:

Логи подключения «в обл»

Логи подключений «в полудереве» — это самый простой способ журналов угловых подключений «в облое».Помимо поперечного пропила в нижнем проходе чаши ванны, необходимо дополнительно сточить еще один и продольный паз для укладки вышележащих бревен. Что бы крепление было герметичным и герметичным, в чашу и по продольному пазу рекомендуется уложить материал для заделки бревна (джут, мох или лноватин).

Журналы подключений типа «заоваленый гребень» имеют сходство с журналами подключений «в полудереве». Отличие в расположении нарезанного продольного паза.Если в первом случае на бревнах делали паз, то в этом случае паз вырезается снизу. Помимо паза следует вырезать поперечную чашку, которая предусматривает выступ в пазу (как показано на рисунке). Совместным преимуществом «заоваленных гребенок» является более надежное соединение бревен и более тщательная герметизация стыков.

Ну и последняя версия подключения логов «в обло» — крепление уголков «в хвост» . Данный тип подключения является модернизированной версией подключения «заоваленными гребешками».Помимо крестовины и продольной чашки

1.6. Ближайшие соседи — документация scikit-learn 0.23.2

sklearn.neighbours предоставляет функции для неконтролируемых и методы обучения под присмотром соседей. Неконтролируемые ближайшие соседи является основой многих других методов обучения, особенно многообразное обучение и спектральная кластеризация. Контролируемые соседи обучение бывает двух видов: классификация данных с дискретные метки и регрессия для данных с непрерывными метками.

Принцип метода ближайшего соседа заключается в поиске предопределенного числа обучающих выборок, ближайших по расстоянию к новой точке, и предсказать этикетку из них. Количество образцов может быть определено пользователем. константа (обучение k-ближайшего соседа) или варьируется в зависимости от от локальной плотности точек (обучение соседей на основе радиуса). В общем случае расстоянием может быть любая метрическая мера: стандартная евклидова расстояние — самый распространенный выбор. Методы на основе соседей известны как необобщающая машина методы обучения, поскольку они просто «запоминают» все свои обучающие данные (возможно преобразованный в структуру быстрой индексации, такую ​​как Ball Tree или KD Tree).

Несмотря на свою простоту, функция «Ближайшие соседи» успешно большое количество задач классификации и регрессии, в том числе рукописные цифры и сцены спутниковых снимков. Являясь непараметрическим методом, это часто бывает успешным в ситуациях классификации, когда решение граница очень неровная.

Классы в sklearn.neighbors могут обрабатывать либо массивы NumPy, либо scipy.sparse матриц в качестве входных данных. Для плотных матриц большое количество возможные метрики расстояния поддерживаются.Для разреженных матриц произвольные Для поиска поддерживаются метрики Минковского.

Есть много программ обучения, которые полагаются на ближайших соседей по их ядро. Одним из примеров является оценка плотности ядра, обсуждается в разделе оценки плотности.

1.6.1. Неконтролируемые ближайшие соседи

NearestNeighbours реализует неконтролируемое обучение ближайших соседей. Он действует как единый интерфейс для трех разных ближайших соседей. алгоритмы: BallTree , KDTree и a алгоритм грубой силы, основанный на подпрограммах в sklearn.metrics.pairwise . Выбор алгоритма поиска соседей контролируется ключевым словом «алгоритм» , который должен быть одним из ['auto', 'ball_tree', 'kd_tree', 'brute'] . Когда значение по умолчанию 'auto' пройдено, алгоритм пытается определить лучший подход из данных обучения. Для обсуждения сильных и слабых сторон для каждого варианта см. Алгоритмы ближайшего соседа.

Предупреждение

Об алгоритмах ближайшего соседа, если два соседи \ (k + 1 \) и \ (k \) имеют одинаковые расстояния но разные метки, результат будет зависеть от порядка данные обучения.

1.

Добавить комментарий

Ваш адрес email не будет опубликован.
