Ленточный фундамент на сваях: плюсы и минусы конструкции, вычисление расстояния, а также пошаговая инструкция по монтажу своими руками

плюсы и минусы конструкции, вычисление расстояния, а также пошаговая инструкция по монтажу своими руками

Лента — это базовый тип фундамента, обладающий наиболее удачным соотношением экономичности, простоты и высокой несущей способности.

Свойства и возможности ленточных оснований подробно изучены и отработаны в течение многих десятилетий активного использования, собрана богатая статистика эксплуатации, позволяющая анализировать и изучать поведение опорной конструкции в любых условиях.

Помимо собственных возможностей, лента может быть совмещена с другими типами опорных конструкций, результатом чего становится значительное увеличение несущей способности и расширение сфер применения.

Одним из примеров наиболее удачного соединения является свайно-ленточный фундамент, решающий массу проблем с устойчивостью опорной конструкции и позволяющий использовать ее на сложных грунтах. Рассмотрим этот вариант внимательнее.

Содержание статьи

Что такое свайно-ленточный фундамент

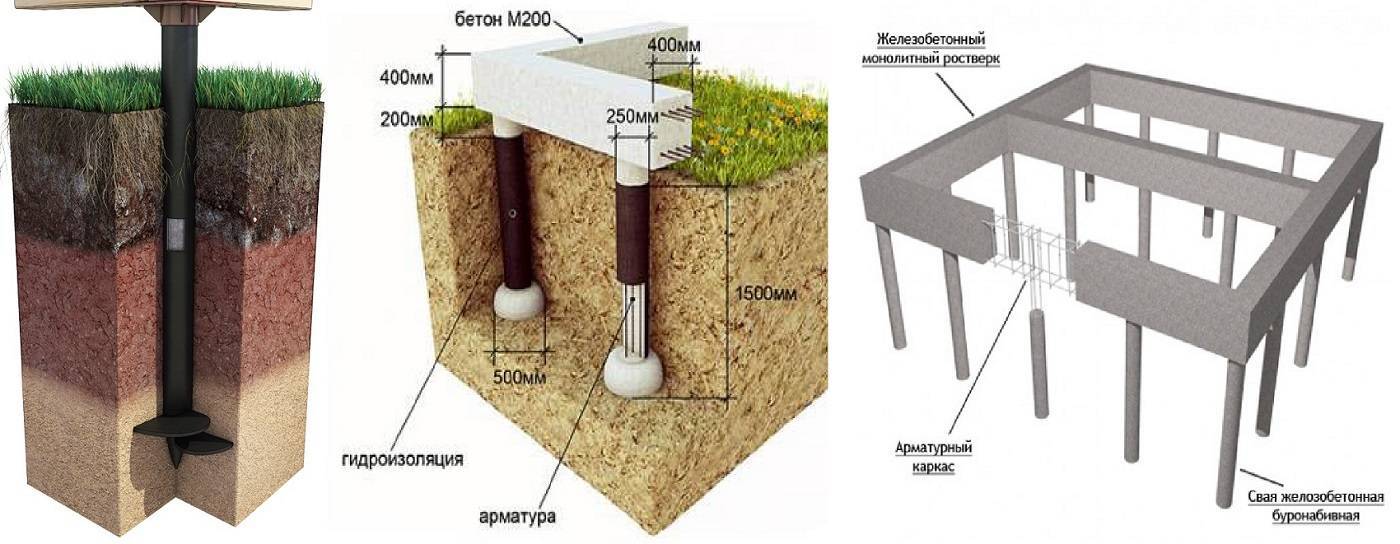

Свайно-ленточный фундамент представляет собой опорную конструкцию, состоящую из системы свай, погруженных в грунт до появления контакта с плотными слоями.

Сваи обвязаны бетонной лентой, которая принимает на себя нагрузку от веса дома и равномерно распределяет ее между сваями и грунтом.

Глубина погружения ленты невелика, соответствует обычным параметрам мелкозаглубленных ленточных оснований.

Сваи, наоборот, погружаются ниже уровня промерзания грунта, чтобы обеспечивалась прочная и неподвижная опора.

Оба элемента жестко связываются между собой, образуя неразделимую прочную опору для дома.

Арматурный пояс ленты и свай являет собой единую систему. если используются или погружные сваи, армпояс жестко связывается с ними методом сварки.

ВАЖНО!

В данном случае нагрузка равномерно распределяется между сваями и лентой, по отдельности они не в состоянии справиться с весом постройками и давлением грунта.

Плюсы и минусы

К достоинствам свайно-ленточных оснований принято относить:

• Возможность использования на проблемных грунтах.
• Для постройки такого фундамента требуется относительно небольшое количество строительных материалов.
• Высокая устойчивость к воздействиям грунта — пучению, небольшим подвижкам.
• Некоторые виды свай могут быть созданы прямо на площадке, что позволяет существенно снизить расходы на приобретение, доставку и погружение их в грунт.
• Появляется возможность строительства на участках с высоким уровнем грунтовых вод.
• Высокая скорость строительства.

Имеются и недостатки:

• Перед началом строительства необходимо производить тщательное всестороннее обследование участка на предмет состава грунта, высоты залегания грунтовых вод и т.д.
• Отсутствует возможность создания или цокольного помещения.
• Необходимо качественное утепление пола нижнего этажа, уложенного по грунту.
• Отсутствует возможность строительства многоэтажных зданий.
• Сваи надо качественно гидроизолировать. В особенности это касается деревянных или стальных опор.

Большинство недостатков так или иначе обусловлены свойствами грунта, поэтому в данном случае это не совсем минусы фундамента, а необходимые ограничения в имеющихся условиях.

Сфера применения

Свайно-ленточный фундамент подходит для строительства частных малоэтажных домов.

Крупные многоэтажные постройки, обладающие большим весом, требуют более прочной опоры. Размеры свай для них должны быть увеличены, а несущая способность ленты становится ненужной.

Для тяжелых построек используют схожий вариант — свайно-ростверковый фундамент

.

Они имеют почти одинаковое строение, но путать эти два вида нельзя, так как у свайно-ленточного основания нагрузка поровну делится между лентой и сваями, а у свайно-ростверкового несущими элементами являются сваи, а ростверк только распределяет и передает нагрузку.

Рассматриваемый вид основания является оптимальным компромиссным вариантом строительства ленты на проблемных грунтах с дополнительными усиливающими элементами, но без использования сложных и трудоемких работ.

Для каких грунтов используют

Свайно-ленточный фундамент применяется на сложных и проблемных грунтах разных типов:

• Рыхлые.
• Обладающие сложным составом и слоистостью.
• С высоким уровнем грунтовых вод.
• С множественными влагонесущими прослойками.
• Пучинистые.

Кроме того, свайно-ленточный фундамент хорошо себя показывает при строительстве на склонах или складках рельефа, когда вести крупные земляные работы по ряду причин невозможно.

В подобных ситуациях решающим фактором становится не состав грунта, а форма рельефа, диктующая свои условия выбора основания.

Виды свайно-ленточных фундаментов

Все виды свайно-ленточных оснований различаются по типу свай, используемых в связке с лентой.

Существуют:

• Винтовые. Металлические заостренные трубы с установленными в нижней части лопастями. Погружаются методом завинчивания в грунт по принципу шурупа. Позволяют действовать вручную в непосредственной близости от соседних построек.
• Буронабивные. Сваи заливаются прямо на площадке. Под заливку подготавливается скважина нужной глубины, в которую опускается арматурный каркас и водонепроницаемая опалубка (полиэтиленовые или асбоцементные трубы). Иногда в роли опалубки используются стенки скважины (если позволяет грунт).
• Погружные. Используются готовые сваи, которые забивают на необходимую глубину с помощью строительного копра. Работа требует определенных условий, поэтому возникают некоторые ограничения по степени близости от соседних строений, возможности подхода на участок спецтехники и т.д.

Кроме того, существуют разные варианты погружения ленты:

• Заглубленный. Этот вариант используется при строительстве достаточно массивных домов. Лента погружается ниже глубины промерзания почвы, что требует больших объемов земляных работ и отсутствия водоносных горизонтов. Такой метод используется редко ввиду нецелесообразности установки дополнительных опор — если условия участка позволяют строить заглубленную ленту, то ее несущей способности вполне хватит для любого строения.
• Мелкозаглубленный. Наиболее распространенный вариант. В среднем, лента погружается на глубину 30 см при открытом цоколе 50 см. Объемы земляных работ невелики, но требуется точный учет уровня грунтовых вод и наличия сезонных изменений.
• Незаглубленный. По сути, это и есть свайно-ростверковый фундамент. Опирать ленту на пучинистый грунт бессмысленно, так как нагрузки в таких условиях имеют максимальное значение. Лента обычно поднимается над нулевой отметкой, что автоматически прекращает ее работу в качестве опорной конструкции, оставляя лишь роль посредника между сваями и домом.

На практике чаще всего используется мелкозаглубленный вариант ленты с буронабивными сваями.

Он имеет массу преимуществ:

• Минимум земляных работ.
• Возможность обойтись без использования строительной техники.
• Все элементы конструкции основания создаются прямо на площадке, что облегчает транспортировку и разгрузку.
• Можно действовать самостоятельно, не привлекая дорогостоящих специалистов.

ОБРАТИТЕ ВНИМАНИЕ!

В любом случае, обследование и геологическое обоснование работ на участке понадобится делать в полном объеме.

Конструкция

Конструкция свайно-ленточного фундамента состоит из ряда свай, установленных по центральной оси ленты с определенным шагом. Арматурный каркас свай жестко связан с армпоясом ленты, объединяя эти элементы в единую механическую систему.

Земляные работы включают в себя создание скважин и рытье траншеи, произведенные одновременно или в несколько приемов. Строительство ленты ведется по общим правилам, за иск

что лучше и какой дешевле

На начальном этапе строительства жилого дома обязательно нужно провести правильные подсчеты и выбрать надежный тип фундамента для здания.

Поскольку именно каркас принимает на себя всю статическую нагрузку от строения и перераспределяет равномерно на каждый метр основания. От точно проведенных расчетов зависит целостность и крепость здания в дальнейшем. При проведении исследований стоит учитывать:

• Особенности грунта на участке. Здесь во внимание стоит принимать состав грунта (глина, суглинок, торф, болотистая местность и пр.), глубину промерзания почвы и глубину залегания грунтовой воды.
• Общая статическая нагрузка, которая будет оказана на весь каркас в целом в момент эксплуатации дома.
• Кроме этого во внимание нелишним будет взять экономическую составляющую, то есть понять, какой из типов фундамента будет дешевле в конкретном случае.

Важно: выбрать тип основания нужно так, чтобы надёжность всей конструкции впоследствии составляла 100%, независимо от того, насколько дорого обойдётся строительство основания.

Фундамент ленточного типа

Такое основание представляет собой железобетонный каркас, имеющий форму замкнутого контура

Такое основание представляет собой железобетонный каркас, имеющий форму замкнутого контура. Заливают ленточный фундамент в устроенную опалубку из дерева или металла с обязательным устройством армирующей обрешетки. При этом диаметр арматуры варьируется в зависимости от общей нагрузки здания на каркас. В среднем стальные пруты арматуры имеют диаметр 6-22 мм.

Заливать ленточный фундамент можно как на большую глубину, так и делать его мелкозаглубленным. Такой параметр зависит от двух составляющих:

• Глубины залегания грунтовой воды;
• Общего веса готовой конструкции (включая этажность здания).

Важно: устройство ленточного железобетонного фундамента крайне не рекомендуется на пучнистых или переувлажненных болотистых почвах. В этом случае вода будет оказывать своё разрушающее действие на стенки основания. Такое же действие будут оказывать и пласты грунта, приходящие в движение от сезонных перепадов температур.

Чтобы ленточный фундамент служил верой и правдой многие годы, на этапе монтажа необходимо провести дополнительную тепло- и гидроизоляцию. В этом случае дом будет качественнее защищен от плесени, сырости, грибка и холода.

Преимущества ленточного каркаса заключаются в следующем:

• Монолитность и надёжность готовой конструкции. При условии соблюдения технологий строительства дом прослужит от 100 и более лет.
• Способность фундамента к принятию высоких нагрузок. Подобный тип каркаса предназначен для домов из камня, шлакоблока, кирпича и пр. Причём этажность в этом случае может достигать 3-4.
• Относительная простота монтажа. При наличии некоторых знаний и малейшего опыта в строительных работах залить ленточный фундамент в принципе можно и своими руками без привлечения профессионалов.

Однако для ленточного фундамента свойственны и некоторые минусы. Таковыми являются:

Рекомендуем к прочтению:

• Кропотливость и трудозатратность работ. Так, для возведения ленточного фундамента любой заглубленности придётся выкопать траншею. И чем глубже будет предполагаемое основание, тем больше времени придётся затратить на подготовку траншеи.
• Необходимость использования большого количества материалов. А это значит, что основания такого типа не обойдется дешевле.
• Необходимость проведения работ при определенных погодных и температурных условиях, поскольку бетон затвердевает только при плюсовых показателях, сохраняя свои технические и эксплуатационные характеристики.

Важно: работать с бетоном можно только при температуре выше +15. В противном случае крепость основания будет сомнительной. А это значит, что и весь дом со временем может обрушиться.

• Длительность высыхания готового контура, на которое уходит порядка месяца и плюс еще несколько месяцев на естественную усадку фундамента. Однако чтобы избежать ожидания, в качестве материала для монтажа ленточного фундамента можно использовать железобетонные блоки. Но здесь придётся привлекать спецтехнику, что тоже не будет дешевле.

Условия, запрещающие монтаж ленточного фундамента

Не всегда ленточный контур можно использовать при строительстве, даже если ели по всем остальным параметра его монтаж целесообразен

Не всегда ленточный контур можно использовать при строительстве, даже если ели по всем остальным параметра его монтаж целесообразен. В каких же условиях не рекомендуется монтировать ленточное бетонное основание:

• При близком расположении памятников культуры, заглубленных в грунт. В этом случае проведение земляных работ способно нарушить несущую конструкцию памятника и достояние города просто развалится на глазах.
• Запрещено устраивать ленточный фундамент в том случае, если рядом находятся многолетние деревья с мощной корневой системой или залегают централизованные коммуникации. В первом случае есть риск повреждения готовой конструкции фундамента корнями деревьев со временем (либо деревья на этапе монтажа нужно полностью убирать, а это чревато проблемами с горслужбами), либо существует риск повреждения центральной коммуникации в момент копки грунта или в результате давления фундамента во время эксплуатации здания.
• Кроме того, стоит помнить, что монтировать ленточный фундамент на плывуне также рискованно.

Фундамент свайный

Такой тип основания широко применяется в строительстве в последнее время

Такой тип основания широко применяется в строительстве в последнее время. В качестве опор выступают специальные винтовые сваи, выполненные из прочной углеродистой стали, которая не подвержена коррозии. По своей конструкции винтовые сваи напоминают шнековый бур, только в разы крупнее.

Существуют два вида свай для фундамента:

• Литые опоры. Такие изготавливают методом отливки справа в специальную разборную форму. В результате опоры получаются монолитные без швов и соединений. Прочность такого элемента в разы выше.
• Сварные сваи. Это тип строительных опор изготавливается методом отливки стальной трубы-основы и последующего приваривания к ней стальных лопастей. За счёт наличия сварных швов крепость и надежность опоры снижается. Но если принято решение использовать более дешевые сварные винтовые сваи, стоит обращать внимание на ровность шва и на наличие на нём защитного битумного покрытия.

Важно: оба типа свай должны к тому же иметь специальное антикоррозийное покрытие. Иначе опоры будут подвергаться негативному воздействию воды и впоследствии просто сломаются.

Толщина стенок стали у свай обоих типов варьируется от 4 до 6,5 мм, что позволяет использовать такие опоры не только в частном строительстве, но и при возведении промышленных зданий. При этом всегда лучше выбирать сваи с более толстыми стенками.

Преимуществами свайного фундамента являются:

• Возможность возведения дома на сложных пучнистых грунтах с наличием в составе глины, суглинка, торфа или большого количества воды.
• Выгодная стоимость готовой конструкции. Фундамент на сваях обойдется в разы дешевле, чем конструкция ленточного контура. Обусловлено это меньшим объемом необходимых материалов и меньшей трудозатратностью проведения работ.
• Высокая скорость монтажа. Свайный фундамент при грамотном подходе может быть готов уже в течение 3-5 дней. Причём в этом случае нет необходимости ждать его усадки.
• Возможность выполнения работ в любую погоду. Сваи отлично вживаются в грунт при любой температуре.

Однако у фундамента на сваях есть и минусы:

Рекомендуем к прочтению:

• Категорически нельзя монтировать свайное основание в каменистом грунте. А чтобы не допустить грубых ошибок при проектировании, лучше сразу провести анализ грунта. Здесь существует риск сломать лопасти опоры.
• Не стоит сбрасывать со счетов и возможность крена свай в горизонтальном или вертикальном положении. Для тщательных просчётов возможного риска в этом случае лучше провести подробный анализ почвы еще на этапе проектирования дома.
• Необходимость монтажа бетонной обвязки для надёжности конструкции.
• Отсутствие подвала или цокольного этажа, что снижает теплопотери готового дома и требует дополнительной теплоизолиции пространства под полом. Кроме того, по этой же причине придётся надёжно скрывать в грунт и утеплять все сантехнические коммуникации, идущие от индивидуального источника водоснабжения. Да и декорирование пространства между полом и грунтом лишним не будет. А это тоже затраты.

Итоговое решение

И всегда стоит помнить, что как бы ни хотелось смонтировать монолитный бетонный фундамент, все же для небольшого строения лучше предпочесть свайную конструкцию

Итак, узнав об особенностях и свойствах обоих видов основания, можно принять какое-то решение.

Так, если есть желание провести работы как можно недорого, и при этом дом будет строиться в один этаж из пеноблоков, дерева или сендвич-панелей, то можно смело выбрать свайную конструкцию. Здесь фундамент на сваях будет лучшим решением и отлично справится с нагрузкой.

Если же дом будет более основательный из тяжелых материалов или газобетона в несколько этажей, а грунт на участке не является пучнистым, то можно выбрать ленточный фундамент для строительства. Нужно только определиться с глубиной его расположения в зависимости от глубины промерзания грунта.

И всегда стоит помнить, что как бы ни хотелось смонтировать монолитный бетонный фундамент, все же для небольшого строения лучше предпочесть свайную конструкцию, которая к тому же обойдется недорого.

Устройство ленточного фундамента на сваях

Существует большое количество фундаментов. Выбор того или иного варианта зависит прежде всего от особенностей почвы и размера здания, под которым он сооружается. Ленточный фундамент на сваях соединяет в себе преимущества двух фундаментов: ленточного и свайного. Об особенностях его сооружения рассмотрим далее.

Оглавление:

1. Преимущества и недостатки ленточного фундамента со сваями
2. Расчет ленточного фундамента на сваях: особенности проведения
3. Технология возведения ленточного фундамента с буронабивными сваями
4. Мелкозаглубленный ленточный фундамент на сваях винтового типа

Преимущества и недостатки ленточного фундамента со сваями

Данная разновидность фундамента актуальна в том случае, когда почва имеет повышенную влажность. Если после выпадения дождя, вода продолжает удерживаться в верхней части почвы, на протяжении нескольких дней, то для обустройства здания, используется исключительно свайно-ленточный тип фундамента. Использование ленты в соединении со сваями позволяет равномерно распределить нагрузку от здания. Сваи, в свою очередь являются так называемыми якорями, которые стабилизируют здание, в процессе чрезмерной влажности почвы.

Свайно-ленточный фундамент подразумевает комбинацию двух вариантов фундамента: свайного и ленточного. Свайный фундамент обустраивается в процессе установки винтовых свай в специально подготовленные углубления. А для того, чтобы придать конструкции большую жесткость, он укрепляется с помощью обустройства мелкозаглубленного ленточного фундамента.

Соединение двух технологий, позволяет добиться таких преимуществ:

• возможность использования практически на любом типе почвы, даже с большим уклоном;
• возведение как на слабой почве, так и на почве с повышенной твердостью;
• доступность и простота материалов, используемых в процессе работы;
• стойкость перед подвижкой и пучением почвы;
• доступная стоимость возведения за относительно небольшой период времени;
• возможность самостоятельного изготовления, без привлечения специального оборудования.

Однако, сооружение данного типа фундамента предполагает проведение подробных расчетных операций по определению глубины заложения сваи, укладку ленточного фундамента, количество и место установку свай и т.д. Кроме того, на данном варианте фундамента не рекомендуется устанавливаться слишком большие сваи. Данный вариант фундамента не предполагает обустройство под ним подвального помещения.

Главное отличие свайно-ленточного фундамента, от обычного ленточного фундамента, состоит в том, что здание упирается те только на подушку из песка, но и на сваи, тем самым снижая общую нагрузку на почву и предотвращая ее неравномерное проседание. Сваи, тем самым, передают нагрузку более твердой почве, которая находится глубже, нежели заложен ленточный фундамент. Тип, размер и сечение свай, подбирается индивидуально, и зависит от геологических особенностей местности.

Различие между свайным и ленточным фундаментом на сваях состоит в том, что лента, так называемый ростверк, позволяет возвести на сваях кирпичный дом или здание из камня и блоков. При этом, нагрузка от него, будет распределена равномерно. Лента, которая обустраивается на данном типе фундамента устанавливается в мелкозаглубленном, заглубленном или незаглубленном положении.

Самый распространенный вариант — мелкозаглубленная лента, Глубина заложения ленты составляет от двадцати до сорока сантиметров. При этом сваи используют буронабивные, с круглым сечением и дополнительным армированием. Лента, в таком случае, опирается на подушку, выполненную из песка и гравия, высота которой составляет около двадцати сантиметров.

Учтите, что данный вариант фундамента используется в том случае, если почва на участке отличается высокой или слабой пучинистостью. Лента расположена на весу то есть выше нулевой отметки, в том случае, если почва является особой пучинистой.

Расчет ленточного фундамента на сваях: особенности проведения

Перед началом изготовления фундамента свайно-ленточного типа, следует провести ряд операций, направленных на определение ширины ленты, диаметра свай и глубины их заложения. Кроме того, следует рассчитать количество свай, которые позволят равномерно распределить нагрузку.

Предпочтительнее, если эту работу будут проводить специалисты, которые занимались ранее подробными расчетами. Так как от правильности расчета данных характеристик напрямую зависит длительность эксплуатации всего здания и экономить на данном этапе не рекомендуется.

В процессе расчета ленточного фундамента на сваях следует учесть нагрузку, которая будет на него возлагаться. Кроме того, следует провести исследование почвы на содержание в ней влаги, глинистых и других вкраплений.

При проведении расчетов следует учесть такие характеристики как:

• ветровая нагрузка на будущее здание;
• материалы, из которых будет сооружено строение;
• количество этажей и размеры здания;
• тип почвы на участке и ее геологические особенности.

Технология возведения ленточного фундамента с буронабивными сваями

Данный вариант фундамента основывается на использовании буронабивных свай, несущая способность которых составляет более 1,5 тонны. Поэтому, для среднего по размерам здания, достаточно 40-50 таких свай. Установка такого фундамента производится довольно быстро и не требует особых затрат на ее проведение.

Укладка свай производится таким образом, чтобы нижняя их часть располагалась ниже, чем уровень промерзания почвы. Для того, чтобы обеспечить дополнительную защиту сваи от влаги и промерзания, они покрываются рубероидом. Рубероид, также способен снизить давление почвы на сваи в сильный мороз.

Фундамент на буронабивных сваях чаще всего обустраивается с соблюдением двух технологий:

• использование ленточного основания, установленного на сваях;
• изготовление подвешенного ростверка.

Второй вариант актуален для почвы с очень высокой пучинистостью. Первый вариант предполагает углубление монолитного ростверка на двадцать сантиметров в землю.

Устройство ленточного фундамента на сваях, предполагает выполнение следующих этапов работы:

1. Выполнение расчетов под фундамент.

Данный этап рекомендуем доверить специалистам, так как, для того, чтобы самостоятельно провести расчеты, следует перечитать немало литературы, связанной с почвой и ее особенностями. Кроме того, необходимо исследовать почву на уровень содержания в ней влаги. Исходя из полученных результатов определяется ширина ленты для фундамента, глубина заложения свай, тип свай, материал, из которого они будут изготовлены.

2. Выполнение разметки основания под фундамент.

Данный этап предполагает подготовку участка: очищение его от растительности, максимально возможное выравнивание. Далее, с помощью каната и колышек выполняется разметка под фундамент, определяется место установки буронабивных свай.

3. Бурение скважин под сваи.

После определения места установки каждой сваи, необходимо обустроить под них отверстия. Главное условие определения глубины установки каждой сваи — ее заложение ниже глубины промерзания почвы. О глубине промерзания почвы можно узнать из ее исследований или специальной карты, на которой указывается данный показатель для определенной местности.

4. Подготовка скважин к монтажу свай.

Во внутрь ранее подготовленной скважины необходимо поместить рубероид, который тщательно в ней фиксируется. При этом, желательно установить рубероид двумя слоями. Если состояние скважины в дальнейшем будет довольно устойчивым, то устанавливать обсадную трубу не нужно. Однако, если почва на участке довольно болотистая или содержит много глины, следует позаботиться о монтаже обсадных труб, которые придадут сваям большую жесткость. Для заполнения свободного места между трубой и основанием скважины, используется песок.

5. Установка стального каркаса.

Во внутрь трубы или скважины необходимо опустить каркас, выполненный из стальной арматуры. Учтите, что он не должен упираться в дно скважины ни в коем случае.

6. Заливка скважин.

На следующем этапе ранее подготовленное основание заливается высококачественным бетонным раствором. Не следует экономить на растворе для фундамента, так как от его прочности напрямую зависит длительность эксплуатации всего дома. Предпочтительнее использовать заводской бетон, если такой возможности нет, то следует его самостоятельно изготовить, используя бетономешалку. Выполняйте заливку каждой сваи отдельно, при этом, не допуская перерывов в процессе заливки одной сваи. Для того, чтобы избавиться от воздуха в бетоне и обеспечить его уплотнение, используйте вибратор по бетону. Таким образом, конструкция приобретет дополнительную жесткость.

Верхняя часть скважины не заливается, так как часть арматурного каркаса должна в дальнейшем соединяться с бетонной лентой. После застывания бетонного раствора, следует обустроить песчаное основание на поверхности будущего ленточного фундамента.

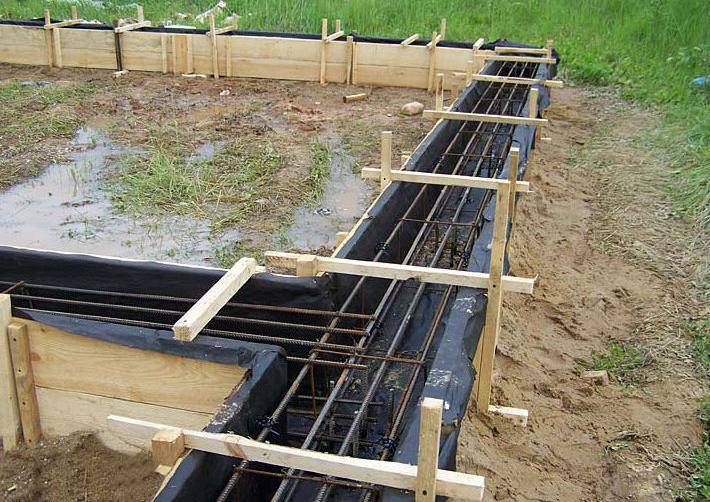

7. Изготовление ленты.

Далее, необходимо собрать опалубку. Для ее изготовления используют обрезную доску. Во внутрь опалубки устанавливается ранее подготовленный арматурный каркас, который заливается таким же бетонным раствором, как и сваи. Учтите, что использование арматуры является обязательным, так как она повышает стойкость фундамента перед высокой нагрузкой и делает его более гибким. Кроме того, с помощью арматуры осуществляется соединения ростверка со сваями. Далее следует подождать минимум три недели до полного схватывания бетона, и только тогда продолжать работу.

Мелкозаглубленный ленточный фундамент на сваях винтового типа

Если рассматривать, что лучше — винтовые сваи или ленточный фундамент, то следует ознакомиться с преимуществами каждого типа фундамента. Отличной комбинацией, двух вышеперечисленных вариантов является ленточный фундамент на винтовых сваях.

Винтовые сваи отличаются от буронабивных свай, своей конструкцией. Нижняя часть буронабивной сваи имеет лопасти, с помощью которых она легко завинчивается во внутрь почвы. Для изготовления опор используется сталь, чаще всего литого типа. Возможен вариант сваривания между собой готовых элементов, однако, такие сваи менее прочные, нежели литые. Свайные фундаменты отличаются высокой несущей способностью, поэтому они довольно популярны. Добавление ленты к данному варианту фундамента, повышает его жесткость и прочность.

Если почва относится к глинистому, суглинистому, торфяному, болотистому типу, то на ней в обязательном порядке обустраивается фундамент ленточного типа с буронабивными сваями.

Среди преимуществ фундамента ленточного на сваях, отметим:

• доступную стоимость, сваи не нуждаются в заливке бетоном и дополнительных расходах на их изготовление;
• сваи достаточно легкие в транспортировке;
• для установки свай винтового типа достаточно одного дня, поэтому процесс изготовления фундамента не занимает много времени;
• длительность эксплуатации строение, установленного на такие сваи довольно высокая;
• возможность установки на почве с высоким содержанием влаги и пучинистостью;
• длительность эксплуатации стальных опор составляет минимум полтора века;
• отсутствует необходимость предварительной подготовки траншеи под сваи, они устанавливаются непосредственно в землю;
• работы выполняются как зимой, так и летом;
• если участок отличается неровностью, то с помощью свай, удается избавиться от этого недостатка, без предварительного выравнивания участка.

Однако, монтаж винтовых свай на каменистой местности отличается особой сложностью. Так как в процессе монтажа существует риск поломки лопастей. Таким образом, несущие способности такого фундамента значительно снижаются. Фундамент на винтовых сваях не позволяет соорудить под домом подвал или цокольный этаж. Кроме того, канализационная система и водопроводная система нуждается в дополнительном утеплении. Для того, чтобы защитить поверхность свайного шва от коррозии, они нуждаются в дополнительной обработке с помощью битумной мастики.

Дополнительная установка ленточного фундамента на основание с винтовыми сваями подразумевает такие преимущества:

• возможность самостоятельного сооружения ленты фундамента;
• легкость проведения работы;
• придание винтовой конструкции дополнительной жесткости;
• равномерная передача нагрузки на винтовые сваи;
• устойчивость и склонность к деформации здания, сооруженного на данном типе фундамента;
• стойкость перед грунтовыми водами;
• высокая прочность и длительность эксплуатации.

Однако, обустройство ленточного фундамента подразумевает выполнение сложных операций по приготовлению бетонного раствора, изготовлению арматуры, установке опалубки, заливке и т.д. Также, после его изготовления, следует подождать около месяца, для того, чтобы бетон приобрел дополнительную прочность.

Поэтому, если здание из камня, кирпича или блоков сооружается на почве с высокой пучинистостью, то комбинация ленточного и свайного фундамента — отличный вариант, который сделает фундамент неподвижным, прочным и устойчивым основанием для любого строения.

Фундамент ленточный на сваях видео:

Руководство по свайному фундаменту | Типы свайных фундаментов

Фундаменты — это ключ к любой архитектуре. Он обеспечивает адекватную поддержку конструкции, передавая нагрузки от конструкции на почву. Важно учитывать тот факт, что слой, на который фундамент оказывает нагрузку, должен иметь адекватную несущую способность и соответствующие характеристики осадки.

В основном есть два типа фундаментов: мелкие и глубокие. Неглубокие фундаменты эффективны, когда грунт имеет достаточную несущую способность, чтобы выдерживать нагрузки, создаваемые конструкцией.В то время как глубокий фундамент очень эффективен, когда несущая способность поверхностного грунта не может выдерживать нагрузки, создаваемые конструкцией. В таком сценарии нагрузки необходимо смещать на более глубокий уровень, где почва может выдержать избыточную нагрузку конструкции.

Источник: houseunderconstruction.com

Выберите тип фундамента на основе следующих критериев:

• Состояние почвы;
• Стоимость;
• Сроки реализации проекта;
• Уровень воды;
• Полная нагрузка от надстройки;
• Доступные ресурсы;
• Чувствительность к шуму и вибрации.

Теперь, когда у вас есть базовый обзор фундамента, пора переключить наше внимание на свайный фундамент. В следующих разделах этой статьи мы предоставили исчерпывающую информацию, касающуюся свайного фундамента. Мы обещаем, что после прочтения этого материала вы узнаете все, что касается свайного фундамента.

Начнем с определения свайного фундамента.

Свайный фундамент, разновидность глубокого фундамента в форме тонкой колонны или длинного цилиндра.Он состоит из таких материалов, как сталь или бетон, которые используются для поддержки конструкции. Затем он используется для перемещения нагрузки на желаемую глубину через поверхностный слой или концевой подшипник. Если фундамент имеет глубину, более чем в три раза превышающую его ширину, он называется «свая». Эти типы глубоких фундаментов обычно используются для больших конструкций. Они также пригодятся там, где почва на небольшой глубине не может противостоять поднятию или чрезмерной осадке.

Источник: basiccivilengineering.com

Теперь, когда вы поняли определение свайного фундамента, следующая тема, которую необходимо рассмотреть, — это ситуации, когда настоятельно рекомендуется использовать систему свайного фундамента.

Когда использовать свайный фундамент?

• Когда вы обнаружите, что уровень грунтовых вод довольно высок;
• При использовании тяжелых и неравномерных нагрузок от надстройки;
• Использование других типов фундаментов невозможно из-за стоимости или нецелесообразности;
• Когда почва на небольшой глубине сжимается;
• Когда есть возможность уборки из-за расположения вблизи русла реки или моря;
• Наличие каналов или систем глубокого дренажа возле строения;
• Когда выемка грунта на желаемой глубине невозможна из-за плохого состояния почвы;
• Когда становится невозможным сохранить траншеи фундамента сухими из-за сильного притока фильтрации.

Виды свайного фундамента.

Свайный фундамент можно разделить на несколько частей по назначению, материалам и способу установки свай.

Рассмотрим каждую из них.

В зависимости от функции или использования

• Сваи с торцевыми опорами
• Фрикционные сваи
• Напряженные или подъемные сваи
• Уплотняющие сваи
• Анкерные сваи
• Сваи отбойные
• Шпунтовые сваи
• Сваи с боковой нагрузкой
• Сваи

в зависимости от материалов и метода строительства

• Деревянные сваи
• Бетонные сваи
• Стальные сваи
• Составные сваи

На основе установки

• Забивные сваи
• Навесные сваи
• Забивные и монолитные сваи

Рассмотрим подробнее каждый из этих типов свайных фундаментов.

Классификация сваи на основе функции или действия

Сваи с торцевыми опорами

В этом типе сваи нагрузка смещается с вершины сваи на соответствующий спектр несущей способности.

Фрикционные сваи

В сваях этого типа нагрузка смещается с глубокого уровня через поверхностный слой, связанный с площадью поверхности сваи.

Натяжные или подъемные сваи

Этот тип свайного фундамента очень эффективен при подъеме анкерных конструкций в результате гидростатического давления или опрокидывающего момента в результате горизонтальных сил.

Уплотняющие сваи

Этот тип свайного фундамента весьма эффективен при рыхлении сыпучих грунтов с целью увеличения несущей способности грунта. Куча песка весьма эффективна для этой цели, поскольку не требует переноски груза.
Анкерные сваи

Эти типы свай рекомендуется использовать в качестве анкеровки для защиты от горизонтального растяжения.

Шпунтовые сваи

Эти типы свай используются для подъема гидротехнических сооружений, которые могут пригодиться для уменьшения просачивания.

Сваи из теста

Эти типы свай полезны, когда дело доходит до предотвращения горизонтальных и наклонных сил, которые возникают в прибрежных сооружениях.

Сваи с боковой нагрузкой

Эти типы свай чрезвычайно полезны, когда дело касается опорных стен, мостов и плотин. Они также эффективны при использовании в качестве кранцев в доках и гаванях.

Типы свай по составу и материалу

Деревянные сваи

Эти типы свай очень эффективны при использовании в полностью сухом или погруженном состоянии.

Стальные сваи

Эти типы свай представлены в виде трубных свай, шпунтовых свай и двутавровых свай.

Бетонные сваи

Эти типы свай бывают сборными или монолитными. Было замечено, что сборные сваи усилены природой. При этом установка набивных свай производится предварительными земляными работами. Существуют различные типы монолитных свай: сваи Макартура, сваи Франки и сваи Раймонда.

Композитные сваи

Эти типы свай очень эффективны, когда определенный участок сваи погружен под воду.Он бывает в виде бетона и дерева или бетона и стали.

Типы свай на основе установки

Забивные сваи

Сваи этого типа используются для забивания деревянных, бетонных или стальных свай на место с помощью забивочного инструмента.

Монолитные сваи

В этих типах свай используются только бетонные сваи. В процессе эксплуатации сваи бурятся и заливаются бетоном. Можно добавить подкрепления согласно требованиям.

Забивные и монолитные сваи

Идеальное сочетание забивных и монолитных свай. В нем используется кожух или оболочка. Один из наиболее часто используемых типов свай — это сваи Франки, которые являются частью забивных и монолитных свай.

Теперь, когда вы ознакомились с различными типами свайных фундаментов, давайте обратим наше внимание на преимущества свайных фундаментов.

• Возможность изготовления сборных железобетонных изделий в соответствии со спецификациями
• Может быть предварительно изготовлена ​​любой формы, размера и длины, что сокращает общее время завершения;
• Дает аккуратную и чистую презентацию, требуя минимального контроля и меньше места для хранения;
• Может использоваться в помещениях, где бурение скважин не разрешено, благодаря его способности брать и находить подземные воды под давлением.

Отличный вариант при работе над водой, так как он может быть очень эффективным при строительстве причалов и свай на пристанях.

Давайте теперь углубимся в свайный фундамент и ответим на некоторые вопросы, которые могут у вас возникнуть по этой теме.

Также читайте: Преимущества и недостатки свайных фундаментов

Зачем нужен свайный фундамент?

Свайные фундаменты пользуются большим спросом, когда речь идет о передаче нагрузок от пролетных строений от слабого фундамента на более прочный и менее сжимаемый более жесткий грунт.Таким образом, он выдерживает все горизонтальные нагрузки и повышает эффективность фундамента.

В каких ситуациях свайный фундамент имеет высокую эффективность?

Свайные фундаменты могут быть чрезвычайно эффективными при слабом слое почвы на поверхности. Причина? Слой не сможет выдержать вес здания. Когда нагрузки зданий проходят через свайный фундамент, они смещаются на более прочную груду породы, которая находится прямо под слабым слоем.

Насколько глубока должна быть опора?

Было замечено, что глубина основания должна иметь минимальную глубину 12 дюймов ниже ненарушенной почвы в прошлом.Что касается опор, они должны находиться минимум на 12 дюймов ниже линии замерзания или должны быть защищены от мороза. Ширина опор должна быть не менее 12 дюймов.

Какие три самых прочных фундамента дома?

Три самых прочных фундамента дома:

1. Фундамент из плит
2. Фундамент подвала
3. Фундамент подвала

Какую глубину следует учитывать при строительстве фундамента?

Если вы находитесь рядом с коренной породой или нуждаетесь в армировании сталью, важно вырыть глубокий фундамент.Начните любой тип фундамента, выкопав опоры шириной не менее 2 футов и глубиной до линии мороза. Существуют определенные фундаменты, которым может потребоваться дополнительная ширина, некоторые — максимум 6 футов в ширину.

Заключительные слова

В этой статье мы представили исчерпывающий обзор свайного фундамента. Мы надеемся, что после прочтения этой статьи вы сможете лучше понять рассматриваемый предмет. Следуйте рекомендациям, приведенным в этом материале, и вы будете в гораздо лучшем положении при установке свайного фундамента для строительства вашего здания.Мы надеемся, что информация, представленная в этом блоге, поможет вам принять правильные решения, когда дело доходит до строительства здания. Чего же ты ждешь? Начните применять советы, данные в этом материале. Чтобы получить больше такой интересной информации, следите за нашими блогами.

Фундаментные сваи | Ebawe

 массив (2 шт.)
   данные =>
      uid => 367 (целое число)
      pid => 245 (целое число)
      t3ver_oid => 0 (целое число)
      t3ver_id => 0 (целое число)
      t3ver_wsid => 0 (целое число)
      t3ver_label => '' (0 символов)
      t3ver_state => 0 (целое число)
      t3ver_stage => 0 (целое число)
      t3ver_count => 0 (целое число)
      t3ver_tstamp => 0 (целое число)
      t3ver_move_id => 0 (целое число)
      t3_origuid => 0 (целое число)
      tstamp => 1599637176 (целое число)
      sorting => 1792 (целое число)
      удалено => 0 (целое число)
      perms_userid => 1 (целое число)
      perms_groupid => 1 (целое число)
      perms_user => 31 (целое число)
      perms_group => 27 (целое число)
      perms_everybody => 0 (целое число)
      editlock => 0 (целое число)
      crdate => 1576759113 (целое число)
      cruser_id => 1 (целое число)
      скрытый => 0 (целое число)
      title => 'Фундаментные сваи' (16 знаков)
      doktype => 1 (целое число)
      TSconfig => NULL
      is_siteroot => 0 (целое число)
      php_tree_stop => 0 (целое число)
      url => '' (0 символов)
      starttime => 0 (целое число)
      endtime => 0 (целое число)
      urltype => 0 (целое число)
      ярлык => 0 (целое число)
      shortcut_mode => 0 (целое число)
      no_cache => 0 (целое число)
      fe_group => '' (0 символов)
      subtitle => '' (0 символов)
      макет => 0 (целое число)
      цель => '' (0 символов)
      media => array (пустой)
      lastUpdated => 0 (целое число)
      ключевые слова => NULL
      cache_timeout => 0 (целое число)
      cache_tags => '' (0 символов)
      newUntil => 0 (целое число)
      description => NULL
      no_search => 0 (целое число)
      SYS_LASTCHANGED => 1599637176 (целое число)
      аннотация => NULL
      модуль => '' (0 символов)
      extendToSubpages => 0 (целое число)
      автор => '' (0 символов)
      author_email => '' (0 символов)
      nav_title => '' (0 символов)
      nav_hide => 1 (целое число)
      content_from_pid => 0 (целое число)
      mount_pid => 0 (целое число)
      mount_pid_ol => 0 (целое число)
      псевдоним => '' (0 символов)
      l18n_cfg => 0 (целое число)
      fe_login_mode => 0 (целое число)
      backend_layout => '' (0 символов)
      backend_layout_next_level => '' (0 символов)
      tsconfig_includes => '' (0 символов)
      tx_impexp_origuid => 0 (целое число)
      категории => 0 (целое число)
      tx_realurl_pathsegment => '' (0 символов)
      tx_realurl_pathoverride => 0 (целое число)
      tx_realurl_exclude => 0 (целое число)
      exclude_from_sitemap => 0 (целое число)
      sitemap_priority => 5 (целое число)
      sitemap_changefreq => '' (0 символов)
      tx_csseo_title => '' (0 символов)
      tx_csseo_title_only => 0 (целое число)
      tx_csseo_keyword => '' (0 символов)
      tx_csseo_canonical => '' (0 символов)
      tx_csseo_no_index => 0 (целое число)
      tx_csseo_no_follow => 0 (целое число)
      tx_csseo_og_title => '' (0 символов)
      tx_csseo_og_description => NULL
      tx_csseo_og_image => 0 (целое число)
      tx_csseo_tw_title => '' (0 символов)
      tx_csseo_tw_description => NULL
      tx_csseo_tw_image => 0 (целое число)
      tx_csseo_tw_creator => '' (0 символов)
      tx_csseo_tw_site => '' (0 символов)
      l10nmgr_configuration => 0 (целое число)
      l10nmgr_configuration_next_level => 0 (целое число)
      l10nmgr_language_restriction => 0 (целое число)
      rowDescription => NULL
      sys_language_uid => 2 (целое число)
      l10n_parent => 367 (целое число)
      l10n_source => 367 (целое число)
      l10n_state => '{"starttime": "parent", "endtime": "parent", "nav_hide": "parent", "url": "parent",
 "lastUpdated": "parent", "newUntil": "parent", "no_search": "parent", "shortcut": "
 parent", "shortcut_mode": "parent", "content_from_pid": "parent", "author": "paren
 t", "author_email" : "parent", "media": "parent", "og_image": "parent", "twitter_ima
 ge": "parent"} '(317 символов)
      l10n_diffsource => 'a: 52: {s: 7: "doktype"; i: 1; s: 5: "title"; s: 11: "Rammpfähle"; s: 4: "slug"; s: 49: " / anw
 endungen / konstruktive-fertigteile / rammpfaehle "; s: 9:" nav_title "; s: 0:" "; s: 8:" s
 ubtitle "; s: 0:" "; s: 9:" seo_title "; s: 11:" Rammpfähle "; s: 19:" tx_csseo_title_only
 "; i: 0; s: 11:" description "; s: 131:" Rammpfähle werden genutzt um schlecht tragf
 ähige Bodenschichten mit Pfäbrühlen zy. Гибкий Lösungen aus
 einer Hand. "; S: 14:" canonical_link "; s: 0:" "; s: 16:" tx_csseo_keyword "; s: 0:" "; s: 8
:" og_title "; s: 0: ""; s: 14: "og_description"; N; s: 13: "twitter_title"; s: 0: ""; s: 19:
 "twitter_description"; N; s: 19: "tx_csseo_tw_creator"; s : 0: ""; s: 16: "tx_csseo_tw_
 site"; s: 0: ""; s: 8: "abstract"; N; s: 8: "keywords"; N; s: 28: "l10nmgr_language_restri
 ction "; i: 0; s: 21:" l10nmgr_configuration "; i: 0; s: 32:" l10nmgr_configuration_next
 _level "; i: 0; s: 6:" скрытый "; i: 0; s: 10:" категории "; i: 0; s: 14:" rowDescription "; N; s
: 8:" TSconfig "; N; s: 13:" php_tree_stop "; i: 0; s: 8:" editlock "; i: 0; s: 6: "layout"; i: 0
; s: 8: "fe_group"; s: 1: "0"; s: 16: "extendToSubpages"; i: 0; s: 6: "target" ; s: 0: ""; s: 5:
 "псевдоним"; s: 0: ""; s: 13: "cache_timeout"; i: 0; s: 10: "cache_tags"; s: 0: "" ; s: 9: "mount_
 pid"; i: 0; s: 11: "is_siteroot"; i: 0; s: 12: "mount_pid_ol"; i: 0; s: 6: "модуль"; s: 0 : "";
 s: 13: "fe_login_mode"; i: 0; s: 8: "l18n_cfg"; i: 0; s: 14: "backend_layout"; s: 0: ""; s: 2
 5: "backend_layout_next_level"; s: 0: ""; s: 17: "tsconfig_includes"; N; s: 8: "no_inde
 x "; i: 0; s: 9:" no_follow "; i: 0; s: 9:" starttime "; i: 0; s: 7:" endtime "; i: 0; s: 8:" nav_hi
 de "; i: 1; s: 3:" url "; s: 0:" "; s: 8:" ярлык "; i: 0; s: 8:" og_image "; i: 0; s: 13 : "twitter
 _image"; i: 0;} '(1457 символов)
      slug => '/ applications / структурные-сборные-элементы / фундамент-сваи' (58 символов)
      legacy_overlay_uid => 0 (целое число)
      seo_title => 'Фундаментные сваи' (16 символов)
      no_index => 0 (целое число)
      no_follow => 0 (целое число)
      og_title => '' (0 символов)
      og_description => NULL
      og_image => 0 (целое число)
      twitter_title => '' (0 символов)
      twitter_description => NULL
      twitter_image => 0 (целое число)
      canonical_link => '' (0 символов)
      tx_slug_locked => 0 (целое число)
      _PAGES_OVERLAY => ИСТИНА
      _PAGES_OVERLAY_UID => 894 (целое число)
      _PAGES_OVERLAY_LANGUAGE => 2 (целое число)
      _PAGES_OVERLAY_REQUESTEDLANGUAGE => 2 (целое число)
   текущий => NULL

Свайный фундамент | Статья о свайном фундаменте по The Free Dictionary

— основание, в котором сваи используются для передачи нагрузки от конструкции на грунт. Свайный фундамент состоит из свай и соединяющего их фундаментного мата (рисунок 1). Выбор между свайным фундаментом и обычным фундаментом на натуральном основании определяется экономическими и техническими соображениями. Эти соображения включают инженерно-геологические условия на строительной площадке и особенности планируемого здания или сооружения. Свайные фундаменты особенно подходят, когда здание или конструкция должны быть возведены на неустойчивой почве или почве, насыщенной водой.Во многих случаях такие фундаменты существенно сокращают требуемые земляные работы и расход бетона.

Шаг свай зависит от вида и величины нагрузок, действующих на фундамент. Одинарные сваи используются под независимыми опорами; ряды свай укладываются под непрерывные опоры; под колонны используются скопления свай; и

Рисунок 1. Свайный фундамент: (1) фундаментный мат и (2) сваи

поля свай используются под конструкциями, занимающими небольшую площадь и испытывающими значительные вертикальные нагрузки. Бетонные сваи используются там, где на фундамент действуют значительные боковые силы. Длина свай выбирается с учетом свойств грунта на строительной площадке. Нижние концы свай необходимо утопить в плотном грунте.

Сваи подразделяются на две категории в зависимости от свойств грунта на нижнем конце сваи. Торцевые сваи поддерживаются практически несжимаемым грунтом; плавающие сваи погружаются в грунт однородной плотности и передают свою нагрузку на грунт как через нижнюю, так и через боковые поверхности.

Правильное определение несущей способности свайного фундамента — основа проектирования надежного и экономичного фундамента. Несущая способность свай может быть определена по инженерно-геологическим изысканиям, по данным статического зондирования грунтов и по результатам испытаний свай статическим и динамическим нагружением. Испытание свай статическими нагрузками — самый надежный метод. Однако, поскольку этот метод требует больших затрат труда, особенно для буронабивных свай, его применение ограничивается зданиями и сооружениями с большими нагрузками в случаях, когда существующие геологические условия неблагоприятны.

СПИСОК ЛИТЕРАТУРЫ

Грутман М.С. Свайные фундаменты. Киев, 1969.
Трофименков Ю. Г., Ободовский А.А. Свайные фундаменты для жилых и промышленных зданий , 2-е изд. Москва, 1970.

Большая Советская Энциклопедия, 3-е издание (1970-1979). © 2010 The Gale Group, Inc. Все права защищены.

Расчет ленточного фундамента

Справка

Введите необходимые размеры в миллиметрах

X — ширина фундамента
Y — длина основания
A — толщина фундамента
H — Высота фундамента
C — расстояние до оси перемычки

A — толщина фундамента
H — высота фундамента
S — шаг между соединениями
G — горизонтальные ряды
V — вертикальные стержни
Z — соединительные стержни

Необходимое количество цемента для изготовления одного кубометра бетона в каждом конкретном случае разное.

Зависит от марки цемента, желаемой марки получаемого бетона, размера и пропорций наполнителей.
Указано в пакетах.

Не нужно повторять, насколько важна конструкция дома, чтобы рассчитать количество строительных материалов для фундамента дома.
Потому что стоимость монолитного фундамента составляет треть стоимости дома.

Данная услуга облегчит планирование и расчет подвала дома.Помогите рассчитать количество бетона, арматуры, опалубки для устройства ленточного фундамента.

Что можно узнать:

Площадь основания фундамента (например, чтобы определить объем гидроизоляции для покрытия готового подвала)
Количество бетона для фундамента и плит перекрытия или заливка цокольного этажа (тут будет весело, когда из-за элементарных ошибок умножения бетона не хватает)
Армирование — количество клапанов, автоматический расчет веса исходя из его длины и диаметра
Площадь опалубки и количество пиломатериалов в кубометрах и в штуках
Площадь всех поверхностей (для расчета гидроизоляции цоколя) и боковых поверхностей и основания
Добавлен расчет стоимости строительных материалов фундамента.

Эта же программа нарисует план фундамента.
Надеюсь, сервис будет полезен тем, кто строит фундамент своими руками, и профессионалам-строителям.

Состав бетона

Пропорция и количество цемента, песка и гравия для изготовления бетона даны по умолчанию, как рекомендовано производителями цемента.
Так же в цене цемент, песок, щебень.

Однако товарный бетон сильно зависит от размера фракции щебня или гравия, марки цемента, его свежести и условий хранения.Известно, что при длительном хранении цемент теряет свои свойства и качество цемента с повышенной влажностью ухудшается быстрее.

Обратите внимание, что стоимость песка и гравия указана в программе за 1 тонну. Продавцы также объявили цену за кубометр песка, щебня или гравия.

Удельный вес песка зависит от его происхождения. Например, речной песок тяжелее карьерного.
1 кубометр песка весит 1200-1700 кг, в среднем — 1500 кг.

С гравием и щебнем сложно.
