Как согнуть трубу — простые и практичные советы по изгибу труб из различных материалов в домашних условиях

В современном мире люди все чаще стремятся сделать что-нибудь своими руками. На это может быть достаточно много причин: от обычного любопытства, до экономии финансов.

Можно долго рассуждать на тему того, что лучше, делать что-то своими руками, или нанимать профессионала своего дела, но сегодня речь пойдет совершенно не об этом.

Сегодня мы поговорим о том, как согнуть трубу в домашних условиях. Итак, не будем медлить, давайте начнем!

Содержимое обзора:

Как согнуть трубу из металлопластика

Итак, давайте начнем с того, что разберем, как сгибать металлопластиковые трубы. Обычно при установке подобных труб на них нужно сделать достаточно много плавных изгибов. Это поможет максимально тщательно использовать все возможности такого изделия.

Как сделать изгиб предельно плавным и ровным? Все достаточно просто, нужно лишь прочитать приведенные ниже варианты:

Итак, первый, и наиболее легкий вариант – плавное ручное сгибание трубы. Если Вы решили изгибать трубу таким способом, обязательно помните о том, что изгиб на каждые 2 сантиметра должен парировать в районе 20 градусов, или хотя бы в их пределах. Именно так можно сделать все необходимые на изделии изгибы.

Следующий способ посложнее, но при этом он не менее эффективен. Для того, чтобы согнуть трубу таким образом, нужно заготовить несколько кусочков проволоки достаточно маленького размера, с помощью которых нужно до упора заполнить все внутреннее пространство трубы. За счет полного заполнения трубы проволокой изгибы получатся максимально ровными и плавными.

Это два самых простых и наиболее распространенных способа, если Вам интересны более сложные варианты, обратитесь в интернет. Там, к счастью, различных способов достаточно.

Совет! Если Вам кажется, что у Вас не получится согнуть изделие максимально качественно и без изъянов, лучше обратитесь к профессионалам своего дела. Таким образом Вы сэкономите не только свое время, но и изделие. Более того, подобная работа стоит относительно недорого.

Как согнуть полипропиленовую трубу

Теперь давайте разберем, как же сгибаются полипропиленовые трубы. Хоть изготовители таких конструкций и не рекомендуют изгибать изделия самостоятельно, бывают ситуации, когда нет возможности поехать к профессионалам лишь для сгибания небольшого изделия.

Поэтому, опять же, существует способ, благодаря которому можно согнуть трубу:

Для изгибания первым способом Вам понадобится специальный строительный фен. С помощью него нужно нагреть трубу до температуры, равной примерно 145-155 градусов.

После окончательного прогревания нужно вручную согнуть трубу. Конечно же нужно пытаться сделать это без перчаток, потому что это очень плохо закончится.

При сгибании полипропиленовой трубы таким способом нужно придерживаться одного правила: более толстая стенка изделия абсолютно всегда должна находиться на наружной части изогнутого угла.

Рекомендация! Для того, чтобы еще больше вникнуть в курс дела, советуем Вам полазить по интернету в поисках еще большей информации, которая способна улучшить качество Вашей работы.

Более того, в интернете есть достаточно много различных фото, как согнуть трубу. Следуя этому совету Вы согнете трубу максимально качественно.

Как сгибать трубы из металла

Для того, чтобы изгибать металлические трубы, нужно следовать небольшим инструкциям, приведенным ниже:

Вообще при сгибании труб из металла они могут уменьшиться в диаметре или просто разломаться на две части.

Для того, чтобы избежать всех возможных изгибов и деформаций, нужно заполнить внутреннее пространство трубы отсеянным песком, а концы трубы закрыть специальными заглушками

Если речь идет о работе в домашних условиях, то можно просто вбить специальные заглушки из дерева, но при этом нужно следить, чтобы их можно было в любое время с легкостью достать.

Также эти деревянные заглушки не должны как-либо деформировать трубу. После того, как все вышеописанные шаги выполнены, можно смело сгибать изделие.

Если материал, с которым Вы работаете, достаточно мягок, то такая процедура выполняется очень просто своими руками. Более того, для этого можно использовать, к примеру, закрепленную в земле трубу с большим диаметром.

Достаточно делать изгиб методом рычага. Если Вы работаете зимой, то внутреннее пространство можно заполнять не песком, а водой.


Достаточно лишь подождать некоторое время, когда вода застынет. После этого нагреть трубу, растопив лед обратно в воду.

Если речь идет о работе с алюминиевыми трубами, то тут все тоже достаточно легко. Вам понадобится только горелка, работающая на газу.

Перед началом работы, опять же, необходимо заполнить внутреннее пространство трубы песком и максимально надежно закрепить один из концов изделия.

После этого нужно предельно равномерно прогреть участок, где в ближайшем будущем будет расположен изгиб.

Если Вам нужно проверить, достаточно ли нагрета труба, сделать это достаточно просто. Для этого Вам понадобится лишь небольшой листик бумаги. Поднести его к нагретому месту.

Если он начнет гореть и задымится, то труба достаточно нагрета. Если ничего не произойдет, то нужно нагревать дальше. Чтобы максимально обезопасить себя нужно обязательно использовать перчатки.

Рекомендация! Заранее приготовьте абсолютно все приборы и материалы, которые могут понадобиться Вам в ходе работы. Если во время работы постоянно будете бегать в магазин за той или иной вещью, это достаточно плохо отразится на качестве изогнутого изделия.

Напоминание! Никогда не нагревайте для сгибания трубы с оцинкованной поверхностью. Это закончится достаточно плохо.

Прибор для сгибания труб

Трубогиб для гибки труб позволяет сделать все изгибы максимально качественно и быстро. Такая вещь имеет большое количество разновидностей по методу изгибания:

Арбалетная. Принцип работы такой конструкции основан на применении определенной формы, которая нужна для труб, имеющих определенный диаметр

Пружинная. В ее основе используется специальная пружинная конструкция, выполненная из стали. Она помогает избежать деформации и сгибать трубы из пластика своими руками.

Дорновая. Такая конструкция позволит сгибать трубы, имеющие предельно тонкие стенки.

Сегментовая. Принцип работы данного прибора основан на специальном сегменте, который способен растянуть изделие вокруг себя.

Вывод

Если Вы всерьез задумались над сгибом трубы в домашних условиях, обязательно следуйте некоторым советам и рекомендациям.

Gостарайтесь поискать в интернете какую-нибудь полезную информацию, чтобы максимально тщательно вникнуть в курс дела. Более подробно изучите все разновидности трубогибов. Ведь не всегда все получается сделать своими руками.

Если Вы качественно изучите все варианты, Вы сможете выбрать наиболее подходящий Вам прибор. Это, опять же, позволит максимально качественно и без деформаций согнуть трубу.

Также можете посмотреть в интернете другую информацию, к примеру, о том, как согнуть профильную трубу.

Более того, нужно максимально точно понимать, с каким вариантом изделия Вы имеете дело, потому что иногда человек даже не знает, из чего сделана его труба. Ну а мы желаем Вам удачи и успехов при сгибании трубы!

Фото советы как согнуть трубу

Пожалуйста, сделайте репост



Просмотров:
556

Как согнуть трубу в домашних условиях — советы и рекомендации

При ремонте частного дома или квартиры каждый может столкнуться с необходимостью выполнить изгиб трубы. Об этом часто задумываются при проведении водопровода, отопления или теплого пола.

Не у всех найдется специальный трубогиб, позволяющий без особого труда сгибать их до нужной формы. Так, что приходится изобретать разные способы, которые можно использовать в домашних условиях.

Сегодня рассмотрим несколько вариантов сгибания, в зависимости от вида и материала, из которого они сделаны.

Сгибаем металлическую трубу

Сделать это не просто, но вполне реально. Почти для всех металлических труб используют один и тот же метод. Например, при сгибании медной, что бы избежать надлома и неправильной деформации, ее набивают песком.

Песок помогает сохранить форму сечения на сгибе. Но, медь — металл довольно мягкий, и при сгибании медной трубки сложностей возникнуть не должно. А как быть с алюминиевой или стальной профильной трубой? Тут уже ни как не обойтись без газовой горелки.

На заметку! Оцинкованные трубы таким способом гнуть не рекомендуется.

Труба должна быть зафиксирована в тисках. Ее надо предварительно нагреть в месте сгиба. Готовность к сгибанию можно проверить так: если труба алюминиевая, нужно поднеси к нагретому месту листок бумаги, он должен воспламениться или задымить.

Если же труба металлическая (стальная), сигналом тому, что она достаточного нагрета будет цвет нагретого металла: он станет ярко-красным.



Иногда может потребоваться согнуть квадратную трубку не большого сечения. Здесь придется использовать 2 опоры, которые будут служить как основания, и киянку (резиновую) — с ее помощью медленно, но уверено будем гнуть.

Перед началом этой процедуры необходимо насыпать в нее песок. Если на дворе зима, то можно залить водой, которая замерзнув будет служить в качестве демпфера. После того, как заполнили ее песком (залили воду), закупориваем деревянными чопиками.

А как насчет профильной, с ней как быть? Да точно так же, как и другие виды.
Для обеспечения оптимально правильной формы на сгибе, внутрь, в место изгиба необходимо поместить прочную пружину, надежно привязав ее проволокой для того, что бы потом вытащить.

Гнем металлопластиковую трубу

Их используются при монтаже системы теплый пол. Они работают параллельно с системой отопления, и для эффективного использования теплопроводящей поверхности труб их изгибают.

Сделать это можно руками. Зажимают в кулаках и аккуратно сгибают, не допуская сильных перегибов. На каждые 1 — 2 см в среднем получается 15 градусов изгиба.

Бывает, что во время ремонта может понадобиться согнуть трубу из полипропилена. Хотя производитель и не рекомендует этого делать.

Используя холодную гибку, можно согнуть это изделие радиусом, равным 8 диаметрам трубы. Лучше их сгибать горячим способом: для этого она нагревается до 150° Цельсия, при помощи строительного фена.

Посмотрите видео: Как гнуть трубу



Как согнуть трубу без заломов и трубогиба

При отсутствии трубогиба попытки сгибания труб вручную обычно заканчиваются появлением заломов. Как следствие испорченная заготовка отправляется в металлолом. Чтобы залома не было, нужно пользоваться несколькими приемами.

Что потребуется:

  • деревянный черенок или брусок;
  • горн или газовая плита;
  • сухой песок.

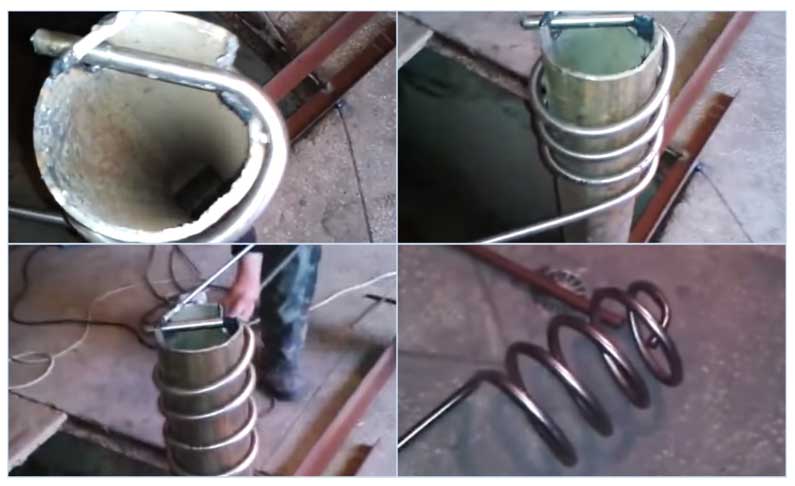

Технология гибки труб

Из любых сухих деревянных заготовок нужно сделать 2 заглушки для трубы.

Они делаются длинными и под конус, чтобы снаружи трубы осталось достаточно древесины для последующего извлечения заглушек.

Одна заглушка плотно впрессовывается в трубу.

Затем через второй свободный конец засыпается сухой песок.

Если его нет, то можно использоваться бентонитовую глину, продаваемую в обычных супермаркетах как наполнитель для кошачьего туалета. Песком нужно плотно запрессовать всю полость трубы. В идеале его утрамбовывать штоком подходящей длины и диаметра.
После этого забивается вторая заглушка. Для нее оставляется немного пустого пространства в трубе без песка, поскольку тот не даст ей войти. Ее нужно загнать как можно глубже, чтобы она еще больше сдавила наполнитель. Затем на трубе делается отметка, по которой должен пройти сгиб.

После этого нужно прогреть участок трубы возле метки. Можно использовать обычную газовую плиту. За счет широкого факела она сможет захватить и эффективно прогреть достаточную площадь трубы, в отличие от ручной горелки. Брать трубу следует в перчатках даже за края удаленные от точки соприкосновения с пламенем. За счет находящегося внутри песка нагрев заготовки до обжигающей кожу температуры происходит по всей длине.

Разогретая труба приставляется к опоре для сгиба. Это может быть ствол дерева, вкопанный столб или просто зажатый в тисках кругляк необходимого диаметра. Благодаря прогреву она сравнительно легко выгибается. При этом запрессованный внутрь песок не даст ее стенкам сложиться внутрь. Сгиб произойдет за счет достаточного растяжения металла по внешнему радиусу, а не деформации внутреннего. Возможно, с первого раза сделать все правильно не получится. Если залом все же образовался, то это говорит о плохом распределении песка.

Данным способом можно пользоваться не только для работы с трубами из алюминия, но и из других металлов. Если требуется согнуть стальную трубку, то ее нужно греть докрасна, в противном случае стенки могут не только сложиться изнутри, но и порваться. К тому же раскаленная сталь гнется легко как пластилин.

Смотрите видео

как изогнуть профиль самому в домашних условиях

Домашнему мастеру хорошо известны преимущества трубного металлопроката. Из основ сопротивления материалов мы знаем, что момент сопротивления трубчатого сечения намного больше, чем сплошного с той же площадью. Поэтому трубы обладают повышенными значениями допускаемых напряжений на изгиб. Но это же представляет и известные сложности при попытке согнуть изделие в домашних условиях: без соответствующего инструмента вы, скорее всего, получите деталь с деформированным сечением и с малоэстетичными складками. Арендовать (а, тем более – приобретать) нужную оснастку в большинстве случаев невыгодно. Тем не менее, согнуть трубу можно и без трубогиба, причём несколькими способами.

Почему металлические трубы плохо сгибаются

Сгибаются-то они хорошо, проблема заключается в неудовлетворительном внешнем виде изделия, которое сопровождается искажением периметра. Последнее обстоятельство особенно критично для профильных труб прямоугольного, квадратного или овального сечений.

В процессе пластического изгиба разные участки трубы находятся под воздействием напряжений противоположного знака. Внешние участки в месте сгиба растягиваются, а внутренние – сжимаются. Если сжимающие напряжения для большинства металлов безопасны, то растягивающие способствуют образованию трещин и надрывов. Особенно это касается профилей, которые произведены из материалов средней пластичности, например, средне- и высокоуглеродистых сталей, нержавеющих сталей, не содержащих никеля, некоторых марок бронз и др. Определить же точную марку металла, из которого выполнено изделие, без соответствующих инструментов и приборов весьма затруднительно.

Металлические трубы

Гибка, как процесс пластической деформации, вообще довольно капризна к условиям её проведения. Для достижения положительного результата потребуется:

  • Учесть явление пружинения изгибаемого профиля, при котором конечное значение угла гиба всегда оказывается меньше расчётного.
  • Обеспечить точную фиксацию участка изгиба, чтобы исключить смещение заготовки.
  • Определить минимально необходимое значение радиуса закругления деформирующего инструмента.

Поэтому перед началом работ определяются с минимально возможным плечом гибки, способом гибки (открытая или закрытая), а также последовательностью выполнения операций. В частности, удачная гибка гарантированно будет обеспечена, если соотношение r/s > 5 (здесь r – назначенный радиус гибки, s – толщина стенки).

В дальнейшем рассматриваются варианты самостоятельного сгибания труб, которые возможно реализовать в домашних условиях.

Вариант первый – гнём трубу с нагревом

В данном случае вообще никаких специальных приспособлений не потребуется, достаточно наличие у мастера кислородно-ацетиленовой горелки или обычной паяльной лампы. В первом случае мундштук следует расположить на некотором расстоянии от места предполагаемого гиба Факел не стоит делать концентрированным, поскольку в этом случае температурный перепад между зонами окажется слишком большим, а пластические характеристики материала – неравномерными (особенно это касается углеродистых сталей, содержащих повышенный процент марганца и кремния).

Сгибание трубы нагревом

После нагрева до требуемой температуры (она легко вычисляется по цветам побежалости) изгибаемую часть необходимо зажать в слесарных тисках, и выполнить свободную гибку нужного участка.

Нагрев с помощью горелки – более равномерный, зато сопряжён с риском снижения прочности материала заготовки, особенно, если она предназначена для использования в напорных трубопроводах. Паяльной лампой лучше воспользоваться и для того, чтобы не произошло ненужного отпуска. При этом рекомендуется такая последовательность операций:

  1. Подлежащий деформированию участок зажимают в слесарных тисках, для чего пользуются специальными резиновыми подкладками, не повреждающими металл.
    Зажим в тисках изгибаемой части трубчатой заготовки
  2. Зажечь паяльную лампу, поднести её к необходимому участку, и, равномерно поворачивая источник пламени вокруг внешнего диаметра профиля, прогреть его. Отметим, что перегреть трубу теплом, исходящим от факела паяльной лампы, невозможно, но зато можно закоптить её.
  3. Выключить паяльную лампу, передвинуть прогретый участок на расстояние, равное допустимому плечу гибки. Далее, при помощи трубчатого ключа (иногда – даже вручную), изогнуть изделие, иногда используя шаблон.

Прогревание трубчатой заготовки при помощи паяльной лампы

Гибка с нагревом, при всей своей простоте, характеризуется следующими ограничениями:

  • Ухудшает внешний вид материала.
  • При недостаточной температуре нагрева вероятно образование складок по внутреннему радиусу гиба (исправить такой недостаток невозможно).
  • Процесс требует как можно более оперативной гибки, т.к. тонкостенные трубы быстро остывают.
  • Технология не рекомендуется для малых радиусов гибки.
  • Необходимо выполнение повышенных требований к технике безопасности, поскольку задействуется открытое пламя.

Чаще всего подобным образом гнётся труба из нержавеющей стали или цветных металлов, которые при нагреве не склонны к окислению.

Вариант второй – использование противодавления

Неудачи при обычной гибке труб часто связаны с наличием неуравновешенного напряженно-деформируемого состояния заготовки, когда внешнее давление от рабочего инструмента не уравновешивается внутренним противодавлением (самого сопротивления металла в данном случае недостаточно, поскольку оно заведомо ниже предела пластичности).

Такое противодавление можно обеспечить нагнетанием внутрь газа, жидкости, либо иной несжимаемой рабочей среды, которая характеризуется высокой сложностью. Газ и жидкость исключаются, ведь в домашних условиях выполнить стабильную герметизацию открытых торцов трубчатой заготовки очень трудно. Зато всегда доступны песок или мелкий шлак – они однородны, нетоксичны и просты в обращении.

Рассмотрим последовательность гибки круглого трубчатого профиля с приложением противодавления:

Последующая гибка разогретого участка

  1. Предварительно необходимо установить заглушку на один из торцов заготовки, для чего можно воспользоваться обычным болтом (см. рис. 5). Стержень болта должен плотно входить во внутреннее отверстие.
  2. Готовим заполнитель, он должен быть однородным и мелким, чтобы не создавать внутренних пустот. Для периодического уплотнения песка/шлака в качестве поршня используется любой подходящий по диаметру штырь (см. рис. 6). Вся трубчатая заготовка должна быть полностью заполнена наполнителем (см. рис. 7).
  3. Заготовка устанавливается в слесарные тиски и изгибается. Поскольку предел прочности песка или шлака всегда ниже, чем аналогичный показатель для материала детали, то разрыва или образования трещин не произойдёт. После гибки необходимо тщательно очистить внутренний просвет трубы от остатков заполнителя.

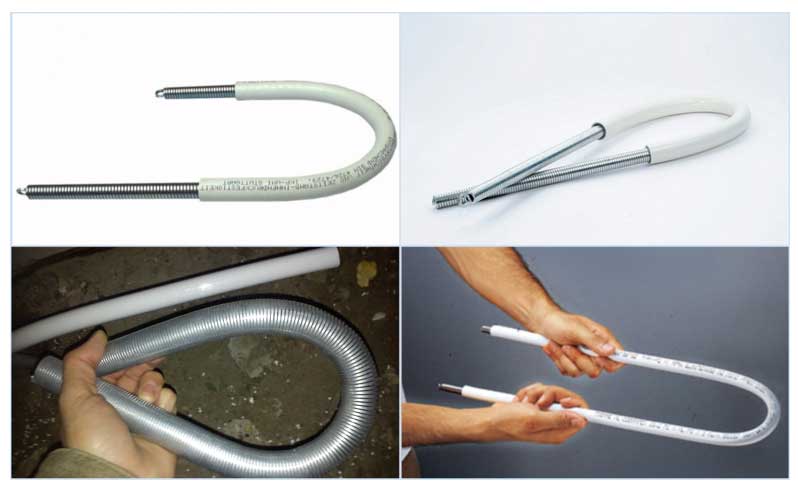

Вариант третий – применение пружин растяжения

Для реализации способа необходима специальная пружина, наружный диаметр которой должен быть максимально близким к внутреннему диаметру заготовки. Номенклатура пружин растяжения приведена в ГОСТ 18794-80; их характерной особенностью является наличие кольцеобразного захвата на одном из торцов. Этот захват может быть замкнутым, как показано на рис. 8, либо в виде фигурного крючка. Последнее считается предпочтительным, поскольку обеспечивает более удобное извлечение пружины из заготовки после окончания процесса гибки.

Установка заглушки в один из торцов трубыУтрамбовка засыпанного материалаТруба, заполненная наполнителемВнешний вид пружины растяженияВариант исполнения пружины растяжения с фигурным захватом

Подобранная пружина вводится внутрь и надёжно закрепляется у противоположного торца трубы. Поскольку внешняя поверхность пружины плотно прилегает к стенке, она обеспечивает такое же противодавление, что и промежуточная среда в предыдущем варианте. Достоинство способа в том, что подобные гибочные пружины можно использовать многократно.

Вариант последний – а зачем вообще придумывать какие-то технологии гибки

В некоторых случаях – например, когда соотношение r/s намного больше минимально рекомендованного значения – удачная гибка трубы в холодном состоянии своими руками возможна при условии всего лишь прочного закрепления одного из торцов с последующей гибкой по предварительно подготовленному шаблону.

Шаблон изготавливается из многослойной фанеры, можно даже использовать подходящую по диаметру внешнюю поверхность любого прочного предмета – бочки с водой, либо деревянного вазона. Один из торцов закрепляют в струбцине/тисках, а противоположный изгибают по требуемому радиусу (см. рис. 10). Таким способом вполне можно получить, например, заготовки для стального каркаса парника или оранжереи. После деформирования сразу освобождать деталь из зажимов не стоит, поскольку любой металл обладает инерционными свойствами.

Во всех случаях гибки без трубогиба следует приготовиться:

  • Запастись рычагами (момент гибки, в зависимости от требуемых параметров и материала трубы может оказаться достаточно большим).
  • Подготовить шаблон, который должен быть точно рассчитан под характеристики зоны гиба.
  • Тщательно очищать внутреннюю поверхность изогнутой трубы (в частности, если изделие будет использоваться для прокачки жидких сред).

Перед началом работ стоит вспомнить и о простых правилах техники безопасности. Перед гибкой вручную заготовку целесообразно обернуть грубой кожей, мешковиной или иной плотной тканью – это защитит руки и создаст дополнительное трение, которое исключит проскальзывание во время гибки.

Гибка стальной трубы по большому радиусу

Советы по гибке металлической трубы

Металлические трубы производятся и поставляются ровными прямыми отрезками. Но многие трубы в реальных условиях эксплуатации имеют различные углы сгиба. Для решения этой задачи используется как специализированное оборудование, так и самодельные вариации. Некоторые трубы можно гнуть с использованием подручных средств.

Какие трубогибы бывают?

Трубогибы можно классифицировать по способу гибки, и по типу приведения в действие механизма гибки.

По способу гибки можно разделить:

  1. Пружинный. Этот способ можно использовать для мягких материалов – например, пластиковых. Пружина надевается на трубу, и благодаря ей можно выполнить плавный сгиб при этом защитив от деформации место сгиба.
  2. Арбалетный. Труба фиксируется тремя держателями, один из которых, перемещаясь, формирует изгиб, а два других удерживают изделие.
  3. Сегментный. Этот вид называется так, потому что в его конструкции присутствует сегмент, зеркально отражающий форму гнутой трубы, и она гнется в паз этого сегмента.
  4. Дорновый. При этом виде внутрь трубы помещается наполнитель, который, стабилизируя процесс изгиба, помогает получить правильные формы.

По типу приведения в действие механизма трубогибы бывают:

  1. Ручной. Гибка производится приложением сил оператора. Используется в основном на том металлопрокате, который легко сгибаются – небольшой диаметр, тонкая стенка, мягкий материал. Позволяет работать при отсутствии электричества.
  2. Гидравлический. Изгиб происходит при помощи гидравлики, отличается скоростью.
  3. Электромеханический. Применяется на производстве, выдаёт высокую точность, скорость.
  4. Гибридный. Совмещает свойства гидравлических и электромеханических трубогибов.

При помощи специализированного оборудования производить гибку очень удобно и быстро. Но оно не всегда доступно и стоит дорого. Поэтому очень часто гибку для своих нужд производят своими руками, при помощи подручных средств, либо при помощи самодельного оборудования.

Гибка при помощи самодельного оборудования или без него

  • Гибка при помощи домкрата

Этот вариант распространен, так как домкрат – очень популярный инструмент, который есть у большинства автомобилистов. Он прекрасно подходит для того, чтобы согнуть металлопрокат в домашних условиях. По принципу работы этот метод похож на арбалетный трубогиб. Труба фиксируется на три точки, две из которых – упоры, и третья – шток домкрата.

Этот метод работает с прямоугольным профилем сечения. Делается несколько пропилов по трем стенкам, четвёртая остаётся нетронутой. За счёт появления разрезов, труба легко сгибается, после чего пропилы завариваются и зашлифовываются.

  • Самодельный роликовый трубогиб

Отлично подходит для получения изгиба большого диаметра на профильной трубе. Им удобно гнуть, к примеру, трубу для теплиц. Отрезок металла фиксируется на роликах, поджимается, и прокатывается. Далее снова поджимается, и опять прокатывается. В итоге получается большой равномерный радиус изгиба.

Вспомогательные методы для гибки труб

В трубу помещается наполнитель, заполняющий внутреннее пространство. При этом концы плотно запечатываются, для этого можно использовать сварку. Использование наполнителя позволяет «зафиксировать» внутренний объем. При сгибании избежать появления «волны», «гофры» на внутренней стороне угла и сделать изгиб более плавным. В качестве наполнителя часто выбирают чистый кварцевый песок.

  • Нагрев. Увеличение пластичности металла при гибке

Нагретый металл становится тем мягче, чем больше его температура. Металл труб греется при помощи газовых горелок, индукционного нагрева, а также любого другого доступного способа. Температура нагрева зависит от металла. Низколегированная и обыкновенного стандарта сталь нагревается до ~500 градусов Цельсия.

Применяя указанные методы, можно согнуть металлическую трубу своими руками в домашних условиях без использования специализированного оборудования и получить хорошие результаты.

как согнуть арматуру, медную и профильную трубу, из нержавейки и другу в домашних условиях своими руками?

Домашние мастера, которые привыкли все делать своими руками, нередко сталкиваются с задачей изгиба заготовок из трубы для постройки различных конструкций. Проще всего выполнить загиб трубы с помощью трубогиба, но не у каждого он имеется в наличии. В этом случае применяются специальные техники, которые помогут решить задачу с помощью подручных инструментов и самодельных приспособлений.

Особенности процесса

Суть процесса сгибания профильной трубы или металлической арматуры состоит в том, чтобы создать полный либо частичный изгиб в нужном месте заготовки.

Чтобы получить необходимые результаты, потребуется приложить определенные усилия на профиль или выполнить предварительный нагрев металла, а уже затем производить его гибку.

Если рассмотреть процесс гибки металлической заготовки, то очевидным становится факт, что на нее действуют силы сжатия, которые направлены на внутренний радиус изгиба, а также силы растяжения, которые тянут стенки металла по наружному радиусу сгибаемого материала. Обе эти силы имеют разные направления, в результате чего в процессе выполнения трубогибочных работ нередко возникают определенные затруднения:

  • в процессе изгибания участки трубы будут менять свою конфигурацию неравномерно, что приведет к перекосу стенок трубы относительно друг друга;
  • при чрезмерном приложении усилий во время растяжения материала по наружному радиусу стенка трубы может лопнуть или истончиться до такой степени, что прочность ее будет очень низкой;
  • в процессе загиба на внутреннем радиусе трубы будут образовываться излишки материала, собираясь в гармошку.

Для того чтобы не столкнуться с подобными проблемами и выполнить гибку заготовки аккуратно и качественно, необходимо принимать во внимание характеристики материала, с которым предстоит работать, толщину его стенок, размер сечения заготовки и величину загиба, который потребуется сделать. Изучив всю перечисленную выше информацию, мастеру будет легче выбрать способ, который окажется наиболее подходящим для гибочных работ.

Обзор методов

Согнуть арматуру в домашних условиях своими руками правильно и красиво, чтобы сделать дугу для теплицы, для навеса или для садовых качелей, поможет трубогиб.

С его помощью также можно самому изогнуть и квадратную стальную трубу, например, сечением 15х15 мм под 90 градусов или ровно закруглить ее таким образом, чтобы получить круглую деталь.

Трубогиб работает при помощи ведущего колеса и роликов. Профтруба перемещается через трубогиб, и одна из ее граней аккуратно сгибается в нужном направлении. Все трубогибы делятся на 2 группы.

  • Электрическая модель. Такое устройство оправдывает себя в ситуациях, когда необходимо выполнить большой объем гибочных работ на заготовках с большим диаметром или сечением. Приспособление работает от обычной электросети 220В, причем колесо и ролики приводит в движение электропривод. Использование трубогиба позволяет выполнять большой объем работ с экономией сил и времени.
  • Механическая модель. Колесо для проката заготовки приводится в движение вручную при помощи специального рычага. Это приспособление подходит для заготовок с небольшим диаметром или сечением.

Чтобы сгибание трубы было проще выполнить, заготовку перед этим необходимо хорошо прогреть, это подготовит металл, сделав его более гибким. Нагревать поверхность заготовки нужно равномерно по всей рабочей области. Для этой цели используют газовую горелку или паяльную лампу. Площадь прогрева должна быть равна размеру, соответствующему диаметру заготовки, умноженному на число 6. После нагрева металла нужно незамедлительно приступать к приданию заготовке новой формы, не допуская остывания.

Следует знать, что многократные циклы нагрева и остывания приводят к тому, что структура металла становится хрупкой.

В том случае, когда выполнение гибочных работ носит разовый характер, приобретать это устройство становится экономически невыгодно. В случае когда заготовка имеет небольшие размеры, а к точности радиуса изгиба не предъявляются повышенные требования, выполнить гибку можно в домашних условиях. Для этих целей потребуется проявить смекалку и использовать те инструменты или приспособления, которые есть у каждого домашнего мастера в хозяйстве.

Существуют способы согнуть профильную трубу без трубогиба и без токарного станка.

Использование болгарки

На профильной трубе размечают место изгиба, от него по обе стороны делают несколько засечек на равном друг от друга расстоянии (по 1–2 см). Далее болгаркой осуществляют распилы одной стенки профильной трубы – той, что будет являться внутренним радиусом при изгибе. Чем больше радиус – тем больше насечек необходимо сделать. После такой перфорации трубу можно согнуть руками и получить нужную деталь. Насечки после выполнения сгибания потребуется заварить сварочным аппаратом. После сварки швы необходимо тщательно зашлифовать, чтобы сделать их гладкими. После шлифовки деталь можно покрасить для защиты металла от коррозии – готовое изделие будет иметь аккуратный и красивый внешний вид. Но следует знать, что идеального закругления таким способом получить невозможно, так как оно будет состоять из нескольких коротких прямых участков трубы, состыкованных друг с другом под некоторым углом.

С помощью песка

Для работы потребуются обычный речной песок и 2 клинышка, выструганные из дерева. Первым делом в один конец профтрубы забивают деревянный клин. Затем в полость трубы засыпают песок – он должен быть сухими и просеянным. После заполнения можно забить второй клин в противоположный конец трубы.

Теперь нужно зафиксировать один конец трубы в тисках, после чего второй конец используется как рычаг, и при приложении усилия труба сгибается.

Чтобы упростить процедуру сгибания, металлическую трубу нагревают. Когда изгиб будет выполнен, деревянные клинья удаляют, а песок из трубы высыпают. Такой способ обеспечивает аккуратный и равномерный сгиб даже на тонкостенных заготовках.

С помощью воды

Для процесса изгибания профильной трубы нужно запастись деревянным клином. Клин вбивают в конец трубы в виде заглушки. Затем в трубу наливают воду и дают ей при минусовой температуре замерзнуть. После того как вода замерзла, трубу можно сгибать в нужном месте. Далее вода должна растаять, и ее вместе с клином удаляют из трубы. Сгиб получается равный и красивый. Такой способ подходит только для тех материалов, который не боятся коррозии.

Метод с пружиной

Это приспособление используют внутри заготовки. Диаметр пружины нужно выбирать на 2 мм меньше диаметра заготовки. Пружина используется для того, чтобы при процессе сгибания забрать часть силовой нагрузки, которая возникает при изгибе, на себя и тем самым защитить трубу от излома.

Пружину вставляют внутрь трубы и руками изгибают до нужного диаметра. После работы пружину вынимают.

Чтобы облегчить этот процесс, к концам пружины заранее привязывают прочную тесьму или веревочку, за которую при извлечении можно потянуть. Такой метод подходит для изгиба пластикового металлопрофиля.

Перечисленные методы используются для разных материалов. Например, профтрубу из нержавейки можно сгибать, применяя метод с песком или водой, а метод нагрева этому материалу противопоказан. Что касается профильной трубы с квадратным, прямоугольным или овальным сечением, то выполнить их изгибание без деформации внутреннего радиуса невозможно. В этом случае можно воспользоваться методом с выполнением насечек при помощи болгарки. Медную трубку лучше всего изгибать, используя методику нагрева металла. Тем же способом сгибают и алюминиевые заготовки. Специалисты считают, что для работы горячим методом лучше всего брать заготовки с небольшим размером сечения или диаметра.

Рекомендации

В процессе выполнения сгибания трубы своими силами (без использования трубогиба) могут быть полезны определенные приспособления.

  • Шаблон с необходимым радиусом загиба и присоединенный к нему рычаг для приложения сгибательного усилия.
  • Основание, в котором проделаны отверстия и установлены упоры из металла нужного вам диаметра. Такое горизонтальное приспособление применяется для сгибания трубы из мягкого металла. Высокой точности изгиба в данном случае добиться нереально, кроме того, для изгибания понадобится приложить определенные усилия.
  • Роликовый механизм. Если закрепить в тисках конец трубы, а в области предполагаемого сгиба разместить ролик, то при условии приложения физической силы можно выполнить изгиб материала радиусом, равным радиусу ролика.

Перед выполнением сгибания заготовки из трубы рекомендуется сделать пробные попытки на небольшом куске материала. Вручную можно работать с тонкостенными заготовками небольшого диаметра или сплавами мягкого цветного металла, а для сгибания заготовок с толстыми стенками или большими размерами диаметра используют трубогиб.

Как загнуть трубу без трубогиба, смотрите далее.

Как согнуть трубу без трубогиба из различных материалов

Автор Монтажник На чтение 9 мин. Просмотров 3.8k. Обновлено

В домашнем хозяйстве многие умельцы своими руками делают парники, беседки, навесы для машин, самостоятельно монтируют отопительные, водопроводные и газопроводные магистрали. При этом им приходится иметь дело с трубами разных материалов, сечений и часто решать задачу – как согнуть трубу без трубогиба.

И дело не в экономии финансовых средств (простое ручное приспособление стоит недорого) – стандартный заводской трубогиб не может обеспечить весь широкий диапазон работ с различными длинами, радиусами и материалами, которые используются в бытовом хозяйстве. Поэтому методы сгибания, которые можно применять без использования заводских приспособлений, актуальны и полезны для изучения любым домашним мастером.

Как согнуть трубу без трубогиба - приспособленияКак согнуть трубу без трубогиба - приспособления



Рис. 1 Вспомогательные элементы для гибки без станка своими руками – шаблоны и пружины

Методы гибки труб в домашних условиях

Способы, как согнуть трубные элементы в домашнем хозяйстве без использования заводских приспособлений, довольно разнообразны, включают в себя физическое и температурное воздействие.

Применение горячего метода

Большинство металлов и сплавов, нагретых до высокой температуры, становятся более пластичным и легче поддаются пластической деформации. К таким материалам относятся: сталь, медь, алюминий, латунь, дюралюминий, алюминиево-железистая бронза. При термообработке становятся хрупкими цинковые сплавы, серый чугун, оловянистая бронза. При этом, чем выше температура нагрева, тем больше пластичность – для стали нагретой до 700ºС. усилие при деформации требуется в 4,5 раза больше, чем для изделий с температурой 1200ºС.

Также все нагретые металлы становится в 25 – 30 раз менее прочными, чем в холодном состоянии – это позволяет легко изгибать заготовки без сильного внутреннего противодействия, получая при этом наименьший радиус изгиба.

При температурном воздействии на металл основной опасностью является пережог – в этом случае при нагреве происходит оплавление металла, в его структуру проникает кислород и образуется хрупкие разрушаемые окислы.

Эффект пережога необратим и является браком, поэтому для исключения данного явления при нагреве следует применять приспособления с известной температурой струи или выдерживать определенное время нахождения нагреваемого участка в пламени.



Гибка трубы на шаблонеГибка трубы на шаблоне

Рис.2 Гиб своими руками на шаблонах

Используем наполнители – песок и воду

Использование песка или воды, помещенных внутрь заготовки, способствует равномерному распределению усилия по всей поверхности сгиба. Для работы используют мелкозернистый хорошо просушенный сеяный песок без посторонних вкраплений, который помещает во внутреннюю полость и закрывают обычными или жаростойким пробками в случае дальнейшего термического воздействия на трубную заготовку.

Воду редко используют – в жидком состоянии она при давлении выбивает пробки (с песком этого не происходит вследствие большого трения), поэтому ее обычно применяют зимой в замороженном состоянии. О нагреве в этом случае речи идти не может – трубы загибаются физическим воздействием на шаблонах или роликах.

Применение шаблонов

Для того, чтобы придать заготовке требуемую форму, часто используют шаблон. Им может быть любая поверхность, вокруг которой огибают заготовку – круглая труба большого сечения при спиральной намотке, стационарный валик с определенным диаметром, металлические пластины, к которым с усилием прижимают изгибаемую деталь. Для получения сложный криволинейной формы используются шаблоны из ряда саморезов, вкрученных в прочное основание и задающих путь деформируемому криволинейному элементу.

Гибка трубы нагревомГибка трубы нагревом

Рис. 3 Как гнут изделие без трубогиба нагревом

Валки

С помощью валков можно сделать самодельный ручной трубогиб рычажного типа, ничем не уступающий заводским образцам, при работе приспособления под воздействием рычага происходит огибание сферической поверхности валка деталью.

Наибольшей популярностью в бытовом хозяйстве пользуются трубогибочные вальцы, аналогичные промышленным агрегатам. Они состоят из двух вращающихся роликов, между которыми располагается третий на некотором расстоянии от их оси.

При работе заготовка помещается на два крайних ролика и к ней подводится центральной валок, создающий давление на поверхность – в результате происходит изгиб детали. С помощью данного приспособления можно получить достаточно большой равномерный радиус закругления на большом расстоянии, устройство особенно эффективно при создании арочных профилей для различного вида навесов и строительных конструкций.

На устройстве можно изгибать заготовки круглого и прямоугольного сечения, стальные уголки и пластины при конструкции валков с ручьями другого профильного сечения. Устройство способно работать с материалами большого сечения, его максимальный радиус закругления не превышает 3 – 4 трубных диаметров.

Как согнуть профильную трубу своими рукамиКак согнуть профильную трубу своими руками

Рис. 4 Гибка профильной трубы своими руками на валках

Пружины

Пружины могут использоваться как самостоятельный трубогиб при работе с изделиями малых диаметров из мягких материалов (медь, металлопластик) или вспомогательное устройство, заменяющее промышленный дорн. Пружина может размещаться снаружи или во внутренней полости изделия, обеспечивая при его изгибании равномерное распределение нагрузки по площади места изгиба.

Как согнуть трубу без трубогиба – простые способы

Приведенные выше методы эффективно применяют в домашнем хозяйстве как самостоятельно, так и в сочетании с другими способами. При этом для работы с различного вида материалами, формой и сечения профиля, углами изгиба, следует применять различные технологии, обеспечивающие наилучшее качество и производительность.

Профильная труба гибкаПрофильная труба гибка

Рис. 5 Гибка профильной трубы своими руками на самодельном трубогибе

Особенности гибки профильной трубы

Металлопрокат прямоугольного или квадратного сечения является популярным видом строительных материалов в домашнем хозяйстве, широко используется при сооружении перекрытий теплиц, беседок, различного вида навесов для хранения автомобильной техники и домашней утвари. Поэтому сгибание металлопрофиля является одной из актуальных задач в быту и производится следующими способами.

  1. Легко изогнуть профильную трубу своими руками можно при помощи простого шаблонного приспособления в виде круглого горизонтального или вертикального участка трубопровода. Для проведения операции один конец заготовки жестко фиксируют за шаблоном или просто опирают на поверхность, после чего перемещают заготовку, огибая верх шаблона. Если необходимо получить большой радиус изгибания по всей длине, деталь передвигают вперед и операцию снова повторяют.
  2. Популярным методом изгибания в хозяйстве и промышленности является использование круглых подвижных валков, вдоль которых огибают или многократно прокатывают заготовку. В быту такие устройства часто делают для получения арочного профиля, изготавливая разнообразные трехвалковые конструкции. Для получения меньшего радиуса закругления можно сделать и механическое ручное устройство с подвижным валком, вокруг которого при помощи длинного рычага огибают металлопрофильную заготовку.

Для получения малых радиусов закруглений также можно использовать песчаный наполнитель в сочетании с нагревом – сталь в этом случае изгибается с более высоким качеством.

Способы как согнуть трубуСпособы как согнуть трубу

Рис. 6 Способ согнуть металлическую трубу в змеевик

Как согнуть нержавеющую или стальную трубу

В домашнем хозяйстве часто требуется изгибать тонкостенную стальную трубу из нержавейки для создания спиральных змеевиков в системах отопления и самогонных аппаратах. Методы, которые используются при сгибании нержавейки, аналогичны общепринятым, при работах наибольшей популярностью пользуется следующие способы.

  1. Тонкостенную нержавейку при малом радиусе закругления нужно гнуть с применением пружинящих элементов (дорнов), обеспечивающих равномерную нагрузку на поверхность в зоне изгибания, или сыпучих наполнителей.
  2. Если необходимо изгибать заготовку с большим радиусом закругления, можно использовать универсальный трехвалковый самодельный агрегат или сгибать круглым шаблоном с использованием внутренней пружины.
  3. Толстостенную трубу из нержавейки лучше всего загибать после нагревания газовой горелкой, аналогичные операции проводят и со стальными толстостенными трубами при малом радиусе загибания.

Как согнуть медную трубуКак согнуть медную трубу

Рис. 7 Как можно согнуть заготовку  из меди

Как согнуть трубы из меди и алюминия

И всех металлических материалов, которые изгибают в домашнем хозяйстве, медь является самым гибким и мягким и не требует приложения больших усилий. Для работы с медными трубами на строительном рынке можно найти специальные пружины, которые устанавливаются на трубную поверхность, после чего изделие легко согнуть вручную. Для изгибания на жестких валках или самодельных трубогибах внутрь мягкой тонкостенной медной заготовки лучше засыпать песок или вставить пружину во избежание неправильный деформации профиля.

Как согнуть алюминиевую трубуКак согнуть алюминиевую трубу

Рис. 8 Как гнуть деталь из алюминия

Алюминий относится к более хрупким и менее пластичным материалам, чем медь (у медных сплавов относительно удлинение составляет около 50%, у алюминиевых – не больше 20%), поэтому основным методом деформации толстостенного алюминия в быту является нагрев. Для выполнения этого действия необходимо провести следующие операции:

  • Трубную заготовку устанавливают в тиски, участок в точке нагрева смазывают хозяйственным мылом.
  • Производят нагрев участка газовой горелкой до тех пор, пока мыльное покрытие не начнет чернеть.
  • После этого трубу сгибают с приложением физического усилия на нужный угол.

гнуть трубугнуть трубу

Рис. 9 Как загнуть трубный металлопластик

Как согнуть металлопластиковую трубу

Металлопластиковая труба любого размера и профильного сечения легко гнется даже руками, если установить большие пальцы рук во внутренний радиус в форме закругления. Основным методом для качественного изгиба металлопластика является использование пружин, которые можно приобрести в торговой сети или изготовить самостоятельно. Главное действие, которое при этом выполняется – вставка пружины внутрь или снаружи заготовки и ее ручная деформация до получения нужной конфигурации изгиба. Для получения сложной формы лучше использовать внутреннюю пружину (наружная будет скользить по поверхности и деталь может проворачиваться) или шаблоны по направлению, обозначенному вкрученными в лист ДСП или ДВП шурупами.

Как согнуть полипропиленовую трубу

Для работы с полипропиленовыми трубами не требуется специальное оборудование или сложные самодельные устройства, достаточно обычного бытового фена. Чтобы получить качественное закругление, поступают следующим способом:

  • Насыпают в полость трубы сыпучий материал (песок или искусственный наполнитель), заклеивают ее торцы липкой лентой.
  • Закрепляют один конец заготовки и производят нагрев феном в нужной точке, одновременно прилагая физическое усилие по сгибанию.
  • На следующем этапе жестко фиксируют деталь, ожидая ее остывания. Для упрощения можно использовать направляющие из винтов, вкрученых в деревянную плиту.

После остывания деталь извлекают, освобождают от липкой ленты и наполнителя.

Как согнуть полипропиленовую трубуКак согнуть полипропиленовую трубу

Рис. 10 Методика сгибания полипропиленовой трубы

Делаем выводы

Основными помощниками при сгибании тонкостенных труб из любых материалов в домашнем хозяйстве является наружные и внутренние пружины, или наполнители из песка, позволяющие равномерно распределить прилагаемое усилие. Если мы гнем стальные трубы трубопроводов с толстыми стенками, при большом радиусе практично использовать трехвалковые самодельные конструкции, а при малом – нагревать профиль газовыми горелками.

Как согнуть трубу домаКак согнуть трубу дома

Рис. 11  Как изгибают трубу в домашних условиях

В быту при желании каждый домовладелец может гнуть трубы из различных материалов без применения заводских трубогибов – для этого используются простые пружинные детали или несложные самодельные устройства. Чтобы сделать ручной трубогиб, понадобится сварочный аппарат и некоторые навыки сварщика, во многих случаях незаменимым помощником в проведении работ является паяльная лампа.

Как правильно согнуть металлические трубы и трубки в домашних условиях — сделать их из металла

Сегодня есть действительно удивительные инструменты, которые профессионалы используют для гибки труб. Трубогибы с компьютерным управлением могут откачивать сложные выхлопные трубы быстрее, чем вы можете сказать: «Я хотел бы получить эффективный и экономичный способ формирования трубы для выхлопных газов моей машины, если вы не против».

Но иногда это просто невозможно. Трубы и трубы изгибаются разными способами с помощью различных инструментов.В этой статье я рассмотрю несколько различных вариантов в зависимости от вашего приложения, а также то, как вы можете это сделать правильно. Просто ищите то, что лучше всего соответствует тому, что вы пытаетесь сделать. Все находится в оглавлении, поэтому не стесняйтесь просматривать его, чтобы найти нужную информацию.

Вводная информация

Хорошо, для начала давайте рассмотрим немного важной информации. А именно, в чем проблема изгиба труб и труб.

На самом деле есть несколько проблем, которых нужно остерегаться.Один из них — перегиб. Если вы просто возьмете кусок трубки и согнете его, он защемит и загнется в месте изгиба. Это делает трубку слабой, и через нее ничего не может пройти. Никому не нравится, когда их трубки извращаются.

Второй — это растрескивание или утомление металла. Обычно это проблема для таких материалов, как медь и алюминий. Если металл не отожжен, могут возникнуть проблемы. Сталь, как правило, довольно пластична, поэтому вам, возможно, потребуется приложить тепло только в том случае, если она слишком тяжелая, чтобы ее можно было согнуть.

Для большинства из них я бы порекомендовал сначала попробовать это на практике. Это позволит вам понять, как это будет выглядеть. Вы также можете проверить наличие трещин и решить, нужно ли его отжигать.

Как сгибать трубопровод для ЕМТ

Трубы EMT из оцинкованной стали или алюминия — отличный материал для конструкций. Кабелепровод — это материал, который вы обычно используете для прокладки проводов в промышленном здании. Это суперпрочный и довольно прочный материал.

Многие парни, которых я знаю, использовали его, чтобы построить такие вещи, как действительно прочные палатки и сараи.Некоторые люди будут использовать трубы из ПВХ, но труба прочнее и (на мой взгляд) лучше выглядит. К тому же это действительно дешево! 1/2 дюйма на 10 футов обычно обходятся вам чуть больше 3 долларов за длину. Вы можете отлично поработать с этим материалом.

Вот небольшой список идей, что с ним можно сделать:

  • Велосипед / квадроцикл
  • Рамы тележек (я бы рекомендовал сварные соединения, но сначала убедитесь, что вы очистили цинк)
  • Палатки и навесы
  • Теплицы
  • Стеллаж
  • Багажники (как для велосипедов и инструментов в гараже)
  • Карнизы
  • Маркизы
  • Решетка (решетки? Или шпалеры?)
  • Геодезические купола
  • Каркасы компьютерных столов

С помощью кабелепровода ЕМТ очень легко изгибать трубы профессионального качества.Распространенным инструментом промышленных электриков является трубогиб. Самое лучшее в них то, что они действительно очень дешевые для более экономичных. Конечно, вы также можете взять его напрокат, но за такую ​​дешевизну вы можете просто купить его. Лучшее вознаграждение за ваши деньги — это на Amazon. Вам нужно будет щелкнуть ссылку, чтобы узнать текущие цены.

Преимущество трубогиба в том, что он обеспечивает отличные и стабильные изгибы на протяжении всего проекта. Они изгибаются с радиусом, обеспечивающим прочность и непрочность кабелепровода, поэтому конечный результат выглядит великолепно.

Следует обратить внимание на то, что вы получаете трубогиб, диаметр которого соответствует диаметру трубопровода. Мне нравится 1/2 дюйма, потому что он дешев и с ним легко работать, но вы также можете получить его и большего размера, например, диаметром более 2 дюймов. Я не уверен, насколько их тяжело сгибать, но в руке; Я лично никогда не работал с чем-то настолько большим.

Преимущество трубогиба в том, что на нем есть множество действительно полезных отметок, чтобы вы знали, под каким углом вы изгибаете.Они очень удобны, и ваш проект будет запущен в кратчайшие сроки.

Если вам нужны более плотные изгибы или вы не хотите гнуть металл самостоятельно, вы можете просто купить связку литых под давлением цинковых соединителей и скрепить все вместе.

Как гнуть выхлопные трубы

Для этого действительно стоит использовать трубогиб. Это просто делает ваши изгибы очень легкими и чистыми. У подходящего трубогиба будут плашки нескольких размеров, соответствующие диаметру вашей выхлопной трубы, и он будет следить за тем, чтобы вы не перегибали его.

Спросите своих приятелей, есть ли у кого-нибудь доступ к нему. У многих металлических магазинов один спрятан в углу.

Если честно, лучше всего отнести его в вытяжную мастерскую. У этих ребят будут машины стоимостью 7 тысяч долларов и выше, и они смогут делать это быстрее и дешевле, чем вы. Они тоже получатся красивыми.

Другой вариант — купить кучу предварительно отформованных деталей, затем разрезать их и сварить. Я, наверное, пошел бы по этому пути, прежде чем попытался бы согнуть их сам.

Вот пример того, что можно купить по разумной цене:

Если вы хороший сварщик, у вас может получиться отличная выхлопная система. К тому же это веселая работа. Просто имейте в виду, что у вас могут возникнуть проблемы с проверками в будущем, если вы сделаете это самостоятельно. Это зависит от того, где вы находитесь, но большинству мест не понравится тот факт, что вы не сертифицированы для этого. Что-то связанное с риском утечек, из-за которых токсичный газ будет выделяться до того, как он пройдет через каталитический нейтрализатор, что нанесет вред окружающей среде и легким маленьких детей.

В качестве альтернативы можно использовать песчаный метод. Для чего-нибудь такого большого, как выхлопная труба, потребуется немного терпения и мускулов, но это выполнимо. Я подробно расскажу о песочном методе ниже, поэтому просто прокрутите вниз, если хотите, попробовать.

Как гнуть медную трубку

Обычно есть два типа медных труб, с которыми вы столкнетесь: прямые отрезки трубы и гибкие спирали.

Гибкая катушка легко сгибается. Вот для чего он нужен.Стенки тонкие, и вы даже можете (до некоторой степени) согнуть его руками, если это будет широкий изгиб. Однако для более резких вещей вы, вероятно, его перегибаете.

Если вам нужно устройство, способное сгибать трубу меньшего размера (например, с внешним диаметром 1/4, 3/16 и 3/8), вы можете приобрести небольшой ручной трубогиб, который значительно упрощает эту задачу. На Амазоне есть отличный вариант. Это от Тектона; он действительно прост в использовании и идеально подходит для мягких материалов, таких как медь, алюминий и тонкостенная сталь.Это также очень экономично, вы можете проверить текущую цену здесь.

Основная проблема с гибкой катушкой — это выпрямление. Если вы хотите, чтобы он был хоть немного виден, я настоятельно рекомендую , , приобрести выпрямитель для трубок. Это тот, который крепится в тисках (вы также можете вкрутить его в кусок дерева, чтобы он оставался стабильным) — это хороший результат для ваших денег, поскольку он действительно работает. Существуют более дешевые модели, но поскольку они регулируются, вы получите значительно более прямую трубу.Все, что вам нужно сделать, это воткнуть трубку, повернуть ручку, чтобы отрегулировать ее, и протянуть медную трубку. Работает как шарм.

Не хотите покупать инструменты?

Вот странный прием, который действительно сработает, если вы освоитесь: выходите на улицу. Разложите длинный кусок 2 × 10 или фанеры, затем натяните трубку примерно такой же длины. Осторожно качайте трубку, как будто вы в медленном движении рубите дрова топором. Не то чтобы Тор делал прыжок по земле; ты будешь выглядеть глупо.Ударьте по дереву. Если вы сделаете это осторожно, он выпрямится.

Не судите меня. Я сделал это, и это работает. Я увидел, как парень упомянул об этом на форуме, и решил попробовать. Только не ударяйте по нему слишком сильно, иначе трубка сплющится к концу.

Для прямых отрезков трубы лучше использовать только локти и суставы. Этот материал не очень любит сгибаться, его очень легко расколоть, расколоть или перекрутить.

Если действительно нужно согнуть, попробуйте нагреть.Если вы наберетесь терпения, подойдет фонарик водопроводчика. Ацетиленовая горелка заработает намного быстрее. Вы также можете попробовать отжечь его, если не хотите работать с ним, пока он горячий.

Как вариант, вы можете попробовать метод с песком или замороженной мыльной водой, о котором я расскажу позже.

Как гнуть тормозную и топливную магистрали

Для профессионального сгибания тормозных и топливных магистралей используйте инструмент для формования тормозных магистралей.

Вы определенно можете согнуть их вручную с практикой и терпением, но гибочные машины для тормозной линии очень просты в использовании (особенно в тесноте), они делают красивые и крутые повороты, и ваша работа будет выглядеть намного лучше.

Хотя, честно говоря, мне не повезло с множеством дешевых инструментов. Есть так много мусорных трубогибов, которые даже не работают, иначе они сломаются, как только вы попробуете первый изгиб.

Если вы собираетесь его купить, стоит потратить немного больше на что-нибудь с узнаваемым брендом. Я люблю ту, что от Иствуда. Он по-прежнему по разумной цене, он работает очень хорошо (просто возьмите и поверните), и на линии будет минимальное обжатие. С этим инструментом ваши линии будут выглядеть красиво и аккуратно.Проверьте здесь текущие цены.

Если у вас много терпения и вы хотите идеальных результатов , вы также можете попробовать ручное сгибание с помощью метода замороженной мыльной воды. Если вы немного потренируетесь и не торопитесь, у вас могут быть идеальные сгибания рук без каких-либо видимых следов. Это отлично подходит для утомительных вещей, таких как восстановление классических автомобилей, когда вы хотите, чтобы все было в первозданном виде. Я подробнее рассмотрю этот метод ниже.

Как скатывать трубы и трубки

Это отличный способ гибки трубы и трубы, но инструменты немного дороже.

С помощью этого метода можно получить достаточно ровные изгибы большого радиуса. Он работает, проталкивая трубу между тремя роликами, которые сжимают и толкают металл, когда он катится. Ролик подходит для труб любого типа, будь то квадратные или круглые. Все, что вам нужно, это матрица соответствующей формы. Вы также можете формировать более тяжелый материал, так как вы можете постепенно пропускать материал через ролики несколько раз. Другими словами, это надежный вариант для большего количества элементов конструкции.

Обратной стороной является то, что это может быть медленным. Есть автоматизированные, которые могут быть довольно эффективными, но чаще можно увидеть вариацию на ферме — что-то вроде гидравлического домкрата или большого маховика будет двигать ролики. Есть рукоятка, которая приводит в движение одно из колес и протягивает трубу через ролики. Нередко приходится перекатывать его примерно 60 раз, чтобы получить хороший изгиб. Ваши руки будут в хорошей форме, если вам придется согнуть несколько труб.

Вы также получите небольшой перегиб на обоих концах изгиба.Ничего особенного, только что-то слегка заметное.

Как сгибать трубы и трубки с помощью песка

Мне не удалось это доказать, но я слышал, что Ferrari раньше (и, возможно, в настоящее время) использовали (d) этот метод для ручной формовки выхлопных труб. Этот метод (вместе со следующим с замороженной мыльной водой) требует немного усилий, но результаты действительно впечатляют.

Одна вещь, которая не нравится людям в использовании формовочных инструментов с трубами, заключается в том, что они деформируют металл при изгибе.По сути, если вы вставите шар, который идеально подходит для внутренней части трубы, и попытаетесь прокатить его, он застрянет там, где начинается изгиб. Это связано с тем, что там, где штампы слегка сдавливают металл, будет небольшое углубление.

Чаще всего это не проблема. Но для парней-перфекционистов песочный метод действительно интересен.

Вот как это работает:

Создайте форму с желаемым радиусом. Это можно сделать несколькими способами.Вы можете использовать дерево, чтобы придать желаемой форме радиус. Сделайте перегиб, так как металл захочет немного отскочить. Найдите способ зажать один конец, не раздавливая его. Вы можете выстелить дерево листовым металлом, чтобы не обжечься при нагревании трубы.

Заглушить один конец трубы / трубки. Заполните его очень сухим песком . Затем заполните трубку песком, осторожно утрамбовывая ее. Плотно не паковать, просто

.

Как согнуть трубки и трубы вручную

Большинство людей думают, что для сгибания металла нужно дорогое оборудование или нагрев. В целом это не так. Базовая гибка может быть сделана с помощью не более чем обычных инструментов, небольшой смазки для локтей и некоторой изобретательности.

Где-то в 1978 году я пошел на урок театральных материалов и научился сварке. Как часть образца опоры, которую я решил построить, мне нужно было сделать 3-дюймовые кольца из стального стержня 3/8 дюйма. Единственный способ, которым я мог придумать, как их согнуть, — это приварить стержень к куску трубы, зажать его в тисках и обернуть вокруг трубы.Перед тем, как я сделал это, мой учитель прошел мимо и сказал мне, что мне нужно нагреть стержень горелкой, чтобы согнуть его. «О, да?» Я ответил, когда трижды обернул стержень вокруг трубы. Полагаю, с тех пор я почувствовал некоторое самодовольство по поводу своих способностей к работе с металлом.

Когда я впервые начал работать в профессиональных театральных мастерских, единственный способ, которым я видел металлические трубы, изогнутые в формы, — это отрезать трубу частично через определенные промежутки, сгибая ее, а затем сваривая пропилы. Это простой метод, который легко понять такому хакеру, как я, но он утомительно медленный и обычно дает слабый и уродливый продукт.А сварка закрытых пропилов приводит к сильному короблению, поэтому никогда не знаешь, что именно получится.

Плата поставщику за гибку валков — одна из альтернатив, но она замедляет творческий процесс и бесполезна для вычурных форм или эллипсов. Машины (если они не очень дорогие) обычно изгибают только один радиус за раз. В конечном итоге вам придется сварить кучу деталей вместе, так что это не намного лучше, чем метод пропила и сварки.

После многих лет разочарования я наконец увидел, как кто-то гнул трубки самодельным зажимом.В то время это казалось волшебным, но мне потребовалось еще несколько лет периодических возни, чтобы понять процесс достаточно хорошо, чтобы получить стабильные результаты. За прошедшие с тех пор годы я многому научился путем проб и ошибок. И проливая кровь. Я надеюсь, что следующая прогулка поможет вам понять процесс и его подводные камни немного быстрее, чем я.


Слово предупреждения

Я упомянул кровь. Металлоконструкции опасны. Вы навредите себе. Как плохо тебе решать.

Для сгибания металла требуется некоторая сила, но в основном это требует, чтобы вы выяснили, как использовать металл, который вы хотите согнуть, в качестве рычага, чтобы гнуться против формы, которая может разрушиться в процессе. Когда это произойдет, вы должны быть готовы к исходу. Плоть слабее металла, а бетон тверже твоей задницы или твоего локтя. Если вы будете делать много этого, все эти вещи со временем познакомятся друг с другом.

Считайте себя предупрежденным.


Инструменты и приспособления

Какое оборудование вам понадобится для гибки, зависит от размера трубы, которую вы хотите сгибать.Для всего 1 дюйм и выше вам определенно понадобится прочный, хорошо скрепленный стол, прикрученный к полу. Некоторое время можно обойтись фанерной столешницей, но в конечном итоге она будет разрушена. У моего стола 1/4 дюйма. стальной верх, который позволяет делать постоянные отверстия для приспособлений и стопоров, которые не вырвутся без серьезных злоупотреблений. Это подойдет для любого изгиба примерно до 2 дюймов. Для чего-то более тяжелого вам, вероятно, лучше все равно обратиться к профессионалу.

Я в основном всегда использовал стальные штифты и болты 1/2 дюйма, чтобы найти приспособления.5/8 дюйма лучше для тяжелого изгиба, но обычно в этом нет необходимости. Изогнутые штифты легко исправить или заменить. Несколько больших С-образных зажимов помогут удержать зажимное приспособление от соскальзывания и вырывания отверстий.

Подумайте, куда вы собираетесь прикрутить стол. В идеале вам понадобится не менее 20 футов (от зажимного приспособления) свободного пространства с двух сторон стола и хорошие 10 футов со стороны выхода. Я нашел лучший способ закрепить стол — это стержень с резьбой 1/2 дюйма и анкерный цемент.Обычные якоря, даже большие, через какое-то время всегда выходят из строя.

Вам также понадобится упор для тяжелых условий эксплуатации, чтобы удерживать трубку напротив зажимного приспособления, и множество отверстий в столе для ее крепления. Упор и зажимное приспособление должны быть под прямым углом к ​​столу, иначе трубка будет скручиваться. Мой любимый упор сделан из очень тяжелого куска 1-1 / 2-дюймовой трубки с приваренным к концу кусочком трубы. Отверстия смещены, так что я могу повернуть его, чтобы плотнее прилегать к трубке.

jig_stop_tn.jpg trammel_tn.jpg

Еще один бесценный инструмент — прочный фрезерный станок с большой трамбовкой.Фрезерованные кондукторы изгибаются более плавно и с меньшим количеством перегибов или перекручиваний, чем кондукторы, вырезанные лобзиком. Если вы не можете достать маршрутизатор, просто убедитесь, что разрез был настолько гладким и квадратным, насколько это возможно.

Трамвай может быть любым, но в основном вам нужно прикрепить к маршрутизатору жесткий стержень с отверстиями в нем. Это может быть даже просто полоска фанеры. У большинства маршрутизаторов снизу есть пластиковые пластины, которые можно снять. Просто используйте эти отверстия для винтов, чтобы установить трамбовку.Я делал трамваи длиной до 35 футов, но должен признать, что это выходило за рамки допустимого.

Чаще всего я использую ДВП 3/4 дюйма или МДФ. 1 дюйм или 1-1 / 4 дюйма даже лучше, но у меня нет подходящего источника для этого. 3/4 Фанеры будет достаточно, но у вас могут возникнуть проблемы с перегибом, поскольку она не такая прочная, как МДФ.

МДФ 3/4 «станет идеальным приспособлением для квадратной трубы 1». Для квадрата 1-1 / 4 дюйма или 1-1 / 2 дюйма вам нужно подпереть зажимное приспособление некоторыми прокладками, чтобы зажимное приспособление находилось более или менее по центру трубы.Для круглых трубок еще важнее центрировать зажимное приспособление. Если трубка слишком тяжелая или приспособление слишком мягкое, круглая трубка может испортить ваше приспособление. Один из способов обойти это — согнуть тонкую полосу стали, чтобы защитить край приспособления.

unbent_tn.jpg bent_tn.jpg

Это МДФ 1-1 / 4 дюйма и труба 1 дюйм

Для гибки больших трубок или труб (таких как 2-дюймовые или 1-1 / 2-дюймовые трубы) вам понадобится стальной зажим. Самый простой способ сделать это — согнуть две части 1-дюймовой трубки с помощью деревянного приспособления, а затем сварить и скрепить их вместе.Это на самом деле лучше, чем гнутый 1 x 2, потому что он более плотный, а шов между двумя частями 1 x 1 является точкой контакта, где 2-дюймовый патрон попадает в зажимное приспособление. А поскольку зажимное приспособление имеет толщину 2 дюйма, оно идеально размер для другого типа конечного упора. Просто возьмите ремешок 1/4 «x 1», сделайте U-образную форму вокруг круглой детали размером 2 дюйма и приварите ее к одному концу зажимного приспособления.

heavy_jig_tn.jpg wall_jigs_tn.jpg floor_jigs_tn.jpg

Некоторые приспособления


Малые изгибы

Самодельное изгибание вручную может быть не лучшим методом для очень коротких радиусов.Например, стальную трубку размером 1 дюйм x 1 дюйм — 18 калибра можно согнуть до минимального диаметра около 30 дюймов, прежде чем она начнет изгибаться. Это не точное число из-за различий в состоянии и качестве металла. пару способов обмануть это число еще меньше. Самый простой — согнуть несколько раз, используя последовательно все меньшие приспособления. Насколько далеко вы можете это зайти, вам нужно выяснить сами. Другой способ, который работает только для квадратных Трубка включает в себя проталкивание внутренней стенки трубки.Вот приспособление с радиусом 5 дюймов, которое я сделал для трубы диаметром 1 дюйм, который работает как трубогиб.


Это действительно вызывает некоторые искажения, но трубка сохраняет большую часть своей прочности, и это чертовски быстрый метод. Гребень внутри зажимного приспособления представляет собой квадратную проволоку всего лишь 1/8 дюйма, но стенка трубы обрушивается примерно на 3/8 дюйма.


Manual Power

Если вы способны поднять 100 фунтов, у вас не должно возникнуть особых проблем с изгибом трубок примерно на 1-1 / 2 дюйма самостоятельно. Для 2-дюймовых обычно требуется друг.Потратьте некоторое время на размышления о том, как вы приземлитесь, когда что-то сломается. Что-то сломается. Вы будете в конечном итоге на вашей заднице.

Силы, задействованные в этом, поначалу могут быть не совсем очевидны. Помимо веса металла и силы, которую вы прикладываете, не забывайте о потенциальной энергии. Сгибаемый металл — это потенциально опасная пружина, которая действительно хочет ударить вас по голове. Если ваш джиг не выдержит, металлические детали и детали джига могут с удивительной скоростью отлететь от стола.

Рукоятки Cheater помогут вам делать сложные повороты. Но они также увеличивают опасность. Приземляться на задницу с 50-фунтовым куском 2-дюймовой трубы и 2-1 / 2-дюймовым обманщиком, направленным к вашему лицу, — это не то, чего вы хотите.


Несколько советов

Согните шов по направлению к шаблону. Сварной шов немного тверже, чем остальная часть трубы, поэтому вероятность перекручивания или перекручивания будет меньше, если он находится на внутренней стороне изгиба. И обычно это там менее заметно.

Если ваш пол слишком гладкий, возможно, вы не сможете толкать с достаточной силой.Поможет очень легкое запотевание каким-нибудь противным клеем-распылителем.

Используйте доступные инструменты. Сложный изгиб может быть облегчен при правильном использовании вилочного погрузчика. Приспособления могут быть установлены вертикально на опорах магазина, чтобы вы могли использовать свой вес. Это выглядит глупо, подпрыгивая вверх и вниз, но это эффективно.

Всегда лучше слегка перегибать, чем перегибать. Легче немного вытащить его, чем немного согнуть. Отрезок 2-дюймовой трубы, приваренный к вашему столу 2 дюйма от пола, дает вам удобную выемку, чтобы исправить ваши ошибки.


Данные по гибке

Металл всегда отскакивает от зажимного приспособления. Вот несколько диаграмм, которые показывают полученные мной результаты. Некоторые данные могут не иметь смысла, а некоторые могут быть неправильными. Твердость металла может быть разной даже на одном стане. Алюминий более непредсказуем, чем сталь.

Надеюсь, эти цифры дадут вам представление о том, с чего начать. Если у вас есть идея получше, просто дайте мне знать.

Удачного изгиба!

* Все материалы — сталь, если не указано иное.
* Часто гибка с использованием зажимных приспособлений все меньшего размера дает немного большие радиусы, чем если бы вы сначала использовали просто самое маленькое приспособление. Это просто одна из странностей в том, как металл реагирует на силу.

Круглая труба 1/2 дюйма — 20 г
желаемый внешний радиус радиус кондуктора
144 » 54 »
120 » 50 »
32.5 » 25,5 »
30 » 24 »
27 » 22 »
21,75 » 18 »
21,5 » 17 »
19,5 » 16 »
12 » 10 »
1 «- 18 га.квадратная труба (Центральная сталь)
желаемый внешний радиус радиус кондуктора
192 » 108 »
144 » 85 »
114 » 75 »
96 » 65 »
80 » 60 »
72 » 55 »
65 » 50 »
58 » 45 »
53 » 41 »
49 » 38.5 »
45 » 37 »
42 » 35 »
39 » 33 »
37 » 31 »
35 » 29 »
33 » 27,5 »
31,5 » 26 »
30 » 25 »
29 » 23.5 »
28 » 22,5 »
26,5 » 21,75 »
25,5 » 21 »
Квадратная труба 1 дюйм — 18 г (MetalMatic)
желаемый внешний радиус радиус кондуктора
67 » 50 »
49 » 38.5 »
34 » 28 »
29 » 25 »
24,5 » 21 »
Квадратная трубка 1 дюйм — 14 га (Райерсон)
желаемый внешний радиус радиус кондуктора
456 » 144 »
300 » 120 »
258 » 114 »
240 » 108 »
228 » 105 »
216 » 102 »
126 » 72 »
108 » 66 »
90 » 60 »
72 » 50 »
42 » 34 »
39 » 29 »
31 » 25 »
17.5 » 15 »
11 » 9,75 »
Квадратная труба 1 «- 14 г (Скидка)
желаемый внешний радиус радиус кондуктора
168 » 96 »
158 » 90 »
104 » 66 »
63 » 47 »
60 » 45 »
57 » 42 »
34 » 26.5 »
22,5 » 19 »
18,75 » 16 »
1-1 / 4 «- 14 га. Круглая труба
желаемый внешний радиус радиус кондуктора
33 ‘ 12′-6 »
20 ‘ 10 ‘
16′-6 » 9 ‘
15 ‘ 8′-6 »
14 ‘ 8 ‘
13′-6 » 8 ‘
12′-6 » 7′-6 »
12 ‘ 7′-6 »
11 ‘ 7 ‘
10 ‘ 6′-6 »
9 ‘ 6 ‘
8 ‘ 5′-6 »
7 ‘ 5 ‘
6 ‘ 54 »
5 ‘ 52 »
63 » 50 »
54 » 44 »
47 » 38-1 / 2 »
44 » 36 »
42 » 35 »
37-1 / 2 » 32 »
33-1 / 2 » 28 »
30 » 26 »
25 » 21 »
1-1 / 2 — 18 га.квадратная труба
желаемый внешний радиус радиус кондуктора
180 » 120 »
168 » 114 »
141 » 102 »
108 » 84 »
84 » 72 «сначала, затем 66»
1-1 / 2 — график 40 квасцы.труба
желаемый внешний радиус радиус кондуктора
204 » 96 »
108 » 68 »
132 » 75 »
67 » 48 »
48 » 36 »
Круглая труба диаметром 2 дюйма — 12 г (Ryerson)
желаемый внешний радиус радиус кондуктора
228 » 144 »
168 » 120 »
156 » 108 »
144 » 96 »
84 » 75 »
44 » 36 »
28 » 25 »
2 «- 12 га.круглая труба (Скидка)
желаемый внешний радиус радиус кондуктора
173 » 108 »
115 » 96 »
96 » 75 »
84 » 68 »
75 » 50 »
70 » 50 »
54 » 46 »
36.5 » 29 »
31,5 » 25 »

Эти таблицы заведомо неполные. Я обновлю их, когда и если у меня будет больше данных и больше времени. Если у вас есть собственный надежный список, отправьте его мне.

.

0 0 vote
Article Rating
Подписаться
Уведомление о
guest
0 Комментарий
Inline Feedbacks
View all comments
