Как сделать разметку фундамента: как разметить под дом своими руками, как правильно сделать разбивку осей участка

Содержание

как разметить под дом своими руками, как правильно сделать разбивку осей участка

Чтобы построить дом, необходимо наличие разметки. Только при ее наличии получится правильно возвести строение, не беспокоясь о том, что оно перекосится и будет отличаться от того плана, который вы себе нарисовали в голове или даже на бумаге.

Особенности

Разметка – это первый этап строительства. Ее необходимо относить не столько к подготовительным работам, сколько к строительным, поскольку ее важность нельзя переоценить. Интересный факт заключается в том, что для выполнения большинства построений понадобятся лишь знания о прямоугольной разметке. Во всех иных случаях можно пользоваться только ими, при этом качество останется на высоком уровне. Перед тем как приступать к разметке, потребуется провести некоторые подготовительные этапы.

Одним из важнейших среди них является подготовка участка. Необходимо убрать весь мусор и траву, выровнять поверхность, чтобы упростить последующие работы.

Разметка имеет свои правила, и все построения должны производиться только на их основе. Пренебрежение правилами ведет к тому, что разметка будет выполнена неверно, что в свою очередь приведет к неверному расположению фундамента под дом. Его может сильно перекосит или углы получатся неровными. Особую сложность составляет разметка наклонного или неровного участка. В этих случаях нужно озаботиться выбором фундамента подходящего типа, иначе сам дом не получится прямым.

Разметку для подобного фундамента лучше доверить профессионалам, поскольку здесь нужно будет учесть побочные факторы, такие как поправка на высоту и прочие.

Виды конструкций

Наиболее популярными считаются лишь некоторые типы фундаментов. Это связано с тем, что их относительно легко соорудить самостоятельно.

Поэтому имеет смысл обратить внимание только на них, поскольку для всех остальных разметку будут делать строители.

Ленточный. Данный тип наиболее прост в возведении. Так, он представляет собой железобетонную ленту, которая располагается по всему периметру. Он бывает мелкозаглубленным, который подходит для деревянных и маленьких каменных домов, и заглубленным – для домов с тяжелыми стенами.

Столбчатый. Из названия понятно, что фундамент строится на столбах. Их располагают в местах максимальной нагрузки. Однако стоит учитывать, что использовать подобный тип можно только для домов из легких материалов, например, каркасных.
Монолитный. В данном случае в роли фундамента выступает цельная плита. Строительство не требует особых навыков, но крайне важно правильно произвести разметку. Преимущество данного способа заключается в том, что при движении грунта вместе с ним перемещается все основание, тем самым дом сохраняет целостность.
Свайный. Данный способ выбирают, когда строительство производится на пучинистых или неустойчивых фундаментах. Он подходит для строительства оснований под тяжелые дома.
Винтовой.
По своим характеристикам этот вариант близок к свайному. Он подходит также и для этажного строительства. В отличие от предыдущего варианта винтовые сваи нужно вкручивать, а не заколачивать, поэтому многие выбирают именно их.

Общие правила

Без подготовки и соблюдения последовательности правил разметить участок правильно не получится. Обязательно следует принимать в расчет следующее так называемую точку отсчета. Расположение одного из углов фундамента обязательно должно быть привязано к какому-либо предмету, расположенному на участке. Это делается для того, чтобы легче было исправиться, если случайно собьешься. Примером такого предмета может послужить забор.

Многие стараются расположить дом так, чтобы он был параллелен заборной конструкции. Для этого от забора в нескольких точках откладываются равные отрезки, перпендикулярные плоскости забора. Для этого можно использовать бечевку. После этого необходимо выстроить прямой угол от исходной точки. Теперь можно приступать к проведению остальных этапов разметки.

Инструменты

Делать разбивку участка необходимо с помощью специально предназначенных для этого инструментов, так что перед тем, как приступить к выполнению такого рода работ, рекомендуется запастись такими инструментами, как:

рулетка. Длина измерительной ленты должна быть равна или больше, чем длина диагонали. Можно пользоваться и приспособлением более короткое, но это вызовет дополнительные сложности со стыковкой;
деревянные колья нужны, чтобы закреплять бечевку у земли после того, как разметка будет перенесена в плоскость пониже;

угольник понадобится только для того, чтобы сверять углы в 90 градусов, но не помешает иметь и 30, и 60 градусов;
шнур или бечевка для проведения разметки;
крепления нужны для того, чтобы закрепить бечевку на кольях. Можно использовать прищепки, гвозди, зажимы – все, что для этого подойдет;
лазерный нивелир или теодолит, а также можно использовать более дешевый строительный уровень – ватерпас. Однако нужно знать, что работать с лазерным уровнем намного проще и быстрее.

Как сделать?

Разметка производится под разные типы фундаментов. Необходимо привязывать разметку к типу, поскольку она в каждом конкретном случае может иметь свои особенности. Необходимо учитывать их все. Однако вначале необходимо рассмотреть общие специфические черты.

Два метода построения прямоугольного фундамента

По сути, построить прямой угол сможет каждый, кто изучал в школе геометрию. Для этого не понадобятся какие-то специальные знания. Так, в одном из случаев можно применять теорему Пифагора:

С=√ (А²+B²)

Не углубляясь в дебри геометрии, стоит рассмотреть использование теоремы Пифагора на примере. Если имеются уже построенные две стороны. Одна располагается вдоль забора. Ее менять не планируется. Вторая построена рядом, но нет уверенности в том, что она расположена под прямым углом и хочется проверить это. Тогда от угла по каждой из сторон нужно отмерить по отрезку. Например, многие берут за отрезок всю длину.

Для примера возьмем стороны 9 и 12 м. Тогда √ (9²+12²) =√ (81+144) =15 м. Это значит, что диагональ между ними должна быть равна 15 м.

Если все правильно, значит, что угол построен идеально прямой. Если нет, то есть возможность немного перенести колышек, обозначающий второй угол, тем самым скорректировав обноску.

Второй способ получил название «паутина». Здесь важно подготовить бечевку, которая не имеет свойства тянуться. Обязательно нужно обратить внимание на этот факт, иначе ничего не получится. Сначала необходимо отрезать бечевку ровно под габариты будущего фундамента. Возьмем те же 9 и 12 м. Необходимо отрезать по куску для того, чтобы в дальнейшем вымерить диагонали. Понадобится по два отрезка 9, 12 и 15 м, а также небольшое количество для закрепления.

Теперь бечевку нужно скрепить на углах, а также прикрепить диагонали. После этого можно приступать к натягиванию. Сначала следует натянуть одну сторону, желательно длинную или расположенную вдоль забора. После этого нужно натянуть одну из коротких сторон.

Стоит следить, чтобы и бечевка, обозначающая диагональ, также хорошо натянулась.
Необходимо проделать то же самое с другой короткой стороной. Все закрепления стоит производить при помощи клиньев.

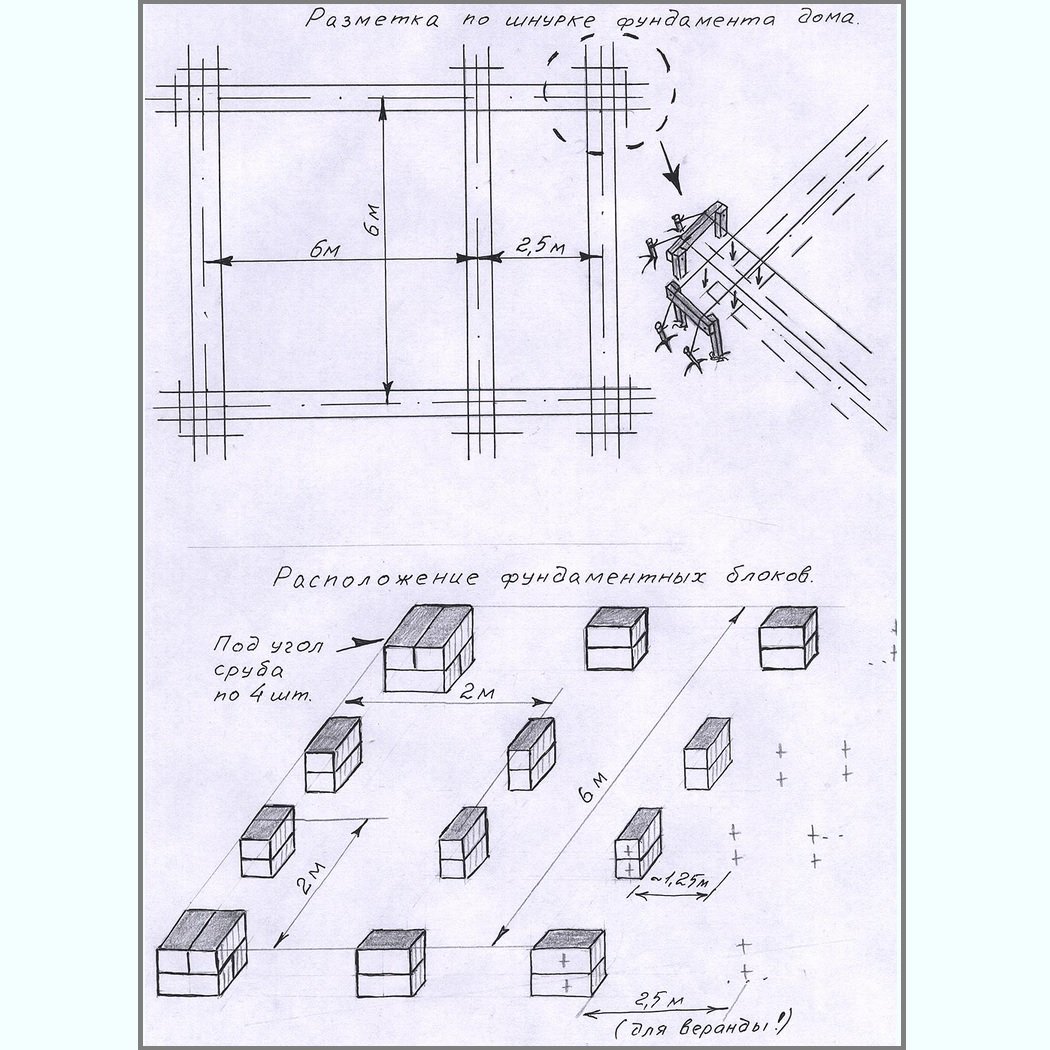

Под столбчатый фундамент

Следует сделать обноску в два яруса. В данном случае нижний ярус должен располагаться на том же уровне, что и столбы. После этого можно натягивать бечевку. Следует проверить, чтобы бечевки пересекались под прямым углом. Там, где находятся места пересечения бечевки, с помощью отвеса нужно отметить места под сваи и закрепить клинья. Бечевки стоит убрать, чтобы не мешали.

Теперь необходимо пробурить под столбы углубления и установить столбы. Повторно натянуть бечевки. Теперь нужно вывести все столбы из земли одинаково, чтобы они касались бечевки.

Нужно помнить, что бечевки от центра обноски нужно переместить к краям, чтобы они не мешали при монтаже и подгонке.

Под ленточный фундамент

В данном случае понадобится сделать двойную разметку, поскольку ленточный фундамент представляет собой полосу. Сначала необходимо расположить обноску, после этого нужно натянуть бечевку под прямыми углами. Сначала делается внешний контур. Следует помнить, что высота расположения бечевки должна быть равна верхнему уровню фундамента. После этого необходимо сделать внутренний контур. Для этого на обноске от имеющейся бечевки откладывается отрезок, равный по ширине ленте, после чего делается внутренний контур.

В дальнейшем при помощи отвеса определяются угловые места. На местах углов на земле закрепляются колышки. Между ними натягивается бечевка, обозначающая границы траншеи под ленточный фундамент. После этого роют траншею. При формировании обрешетки заново натягивать верхние бечевки необязательно, если высота фундамента будет определяться обрешеткой.

Под плитный фундамент

В данном случае сделать разметку гораздо проще, чем для столбчатого или ленточного фундамента. Все, что нужно – это построить прямоугольник при помощи бечевки. Особое внимание нужно уделить тому, чтобы вывести прямые углы. В принципе, на этом все заканчивается. В дальнейшем точно так же, как и в предыдущих случаях, с помощью отвесов нужно найти угловые места на земле и отметить их колышками.

Сложная разметка

Когда необходимо сделать разметку необыкновенного прямоугольного фундамента, а конструкции с множеством выступающих углов, придется попотеть. Однако это все равно возможно.

Пошаговая инструкция является следующей:

для начала намечается общий контур будущей конструкции. На плане должны быть отмечены расстояния от крайних выступающих точек друг до друга. На основе этих данных строится большой прямоугольник, в который будет вписан дом;
после этого необходимо подкорректировать все углы, заново измерить диагонали и длины сторон;
далее, переходят к самому сложному – разметке изломов стен. Стоит иметь в виду, что практически в ста процентах случаев каждый из этих изломов – это еще один прямоугольник, поэтому все, что нужно сделать – это построить несколько прямоугольников внутри. В дальнейшем необходимо выставить и перепроверить углы;
при помощи отвесов необходимо вычислить пересечения, которые есть и на плане и формируют общий контур дома.

Советы

Специалисты делятся несколькими рекомендациями, позволяющими провести работы по разметке фундамента проще и быстрее.

Чтобы правильно провести все работы по разметке в дальнейшем, обязательно должным образом нужно подготовить участок: убрать весь мусор и траву. Тогда можно оценить рельеф почвы, а также бечевка не будет при натяжении обо что-нибудь зацепляться.
Оси или диагонали в прямоугольнике равны между собой. Если получилось, что одна ось длиннее другой, следует проверить вычисления.
Вообще, все расчеты могут проводиться при помощи специальных программ, так что если не хочется возиться с извлечением квадратных корней, можно воспользоваться одной из них.
Если хочется строить дом ровно вдоль забора, нужно выбрать в качестве «точки отсчета» какой-нибудь другой предмет, например, скамеечку.

Самый простой фундамент в плане разметки – это монолитный, поэтому для побочных строений, таких как баня или сарай, предпочтительно использовать именно его. Это позволит все работы выполнить своими руками.

Перед тем как выставить отвесами угловые точки на сложном фундаменте, необходимо разбить его на прямоугольные секции. В дальнейшем нужно сверяться с чертежом на предмет наличия каждого из изломов, поскольку зачастую определить «на глаз», какая из бечевка обозначает стену, а какая – побочное построение, оказывается непросто.
Максимально простой способ – это использовать старый фундамент. В таком случае разметка не понадобится: необходимо будет только немного доработать уже имеющееся основание.

О разметке и выкапывании фундамента с установкой опалубки и армированием смотрите в следующем видео.

Правильный фундамент для дома</h2>Решая построить дом, необходимо выбрать для него подходящий фундамент. Ведь именно от основания зависит то, насколько прочна будет постройка. Существует несколько видов фундамента, и выбирать нужно исходя из особенностей грунта, веса дома и своих финансовых возможностей.Как правильно выбрать фундамент для дома.Мелко заглубленный ленточный фундамент для дома.Такой фундамент строится легко и не требует больших затрат. Сооружают мелкозаглубленный ленточный фундамент тогда, когда вес строения невелик. Это может быть небольшая хоз. постройка или одноэтажный дом без подвала. Работа по постройке мелкозаглубленного ленточного фундамента состоит из следующих пунктов:Разметка производится при помощи веревок. Их нужно привязать к колышкам, отметив места, где будет сооружен фундамент.<img src='/800/600/https/fundamentx.ru/wp-content/uploads/2017/11/ugly-eto-vazhno.jpg' /> Глубина мелкозаглубленного ленточного фундамента составляет 50 см для хозяйственных построек и до 1 метра под жилой дом. На дно нужно насыпать щебень и песок. Сначала насыпается щебень, который необходимо хорошо утрамбовать. Затем утрамбовать нужно песок.Мелкозаглубленный ленточный фундамент для дома.После этого сооружается опалубка. Если строится жилой дом, то фундамент лучше армировать. Для этого из прутьев арматуры толщиной 10-12 мм монтируется решетка. Расстояние между прутьями – 25-30 см. Скрепляются они между собой вязальной проволокой. Решетка помещается внутри опалубки. Стены опалубки надо проложить полиэтиленом или рубероидом. Если этого не сделать, то влага при застывании бетона будет уходить в почву, что отразится на прочности фундамента.Для приготовления бетона берется 1 часть цемента, песка 3 части и 5 частей щебня. Для самостоятельного приготовления раствора рекомендуется брать цемент марки не ниже М400. Песок используется крупный.<img src='/800/600/https/fleurlili.ru/wp-content/uploads/2019/04/razbivka-mestnosti-pod-fundament1.jpg' /> Его нужно промыть, чтобы не было глины.Для замеса лучше всего взять бетономешалку. Если же бетономешалки нет, можно сделать бетон и в большой металлической емкости, но столько, чтобы фундамент был залит за 1 раз.При заливке бетонной смеси рекомендуется пользоваться вибратором для того, чтобы бетон равномерно распределился между прутьями арматуры. Если вибратора нет, можно использовать штыковую лопату, многократно протыкая ей раствор.Теперь бетон должен высохнуть и набрать свою прочность в течение 4-6 недель. Все это время за фундаментом необходимо присматривать. Если идет дождь, его нужно накрывать полиэтиленом, а в жаркую погоду, надо накрывать бетонную ленту мокрыми тряпками.Дачные щитовые домики на правильном фундаменте для дома. Как мы и написали выше, на мелкозаглубленном фундаменте можно возводить постройки, которые имеют небольшой вес. Например, дачные каркасно-щитовые домики или каркасные садовые дома могут быть построены на таком фундаменте.<img src='/800/600/https/teremizbrusa.ru/wp-content/uploads/2016/10/razmetka-svaynogo-fundamenta.jpg' /> О строительстве каркасных садовых домов читайте в этой статье. Такие дома могут быть как для постоянного проживания, так и для сезонного.Заглубленный ленточный фундамент для дома.Заглубленный ленточный фундамент строят тогда, когда хотят сделать под домом подвал, или если дом будет большой, и выше 1 этажа. Это основание обойдется значительно дороже, чем мелкозаглубленный ленточный фундамент, поэтому делать его нужно только тогда, когда он действительно нужен.Для того чтобы соорудить заглубленный ленточный фундамент, выполняют следующую работу:Заглубленный ленточный фундамент для дома.На выбранной площадке копают котлован глубиной немного больше полутора метров. 1,5 метра, это глубина промерзания в центральных районах России. В северных районах надо копать еще глубже.После того как котлован выкопан, на его дно насыпается подушка из щебня и песка. Каждый слой хорошо утрамбовывается. Затем сооружается опалубка в тех местах, где будут проходить стены будущего дома.<img src='/800/600/https/remstd.ru/wp-content/uploads/2016/09/Stroim-besedku.-Razmetka-fundamenta-w.jpg' /> Внутри опалубки делается армирование, а затем заливается бетон. <blockquote> Можно использовать и готовые железобетонные блоки, но для этого нужна подъемная техника. С блоками строительство идет гораздо быстрее. </blockquote> Железобетонная лента будет служить стенами подвала, поэтому выполняется гидроизоляция. Для этого бетон обмазывают битумом или другим гидроизоляционным материалом, например, жидкой резиной. В том месте, где будет располагаться подвал, бетонируют дно котлована. Это будет пол подвала. Для армирования можно положить сетку. После высыхания выполняется гидроизоляция. Описанные фундаменты самые распространенные в малоэтажном строительстве, но есть и другие. <h3>Плитный фундамент.</h3> Гидроизоляция плитного фундамента для дома. Плитный фундамент представляет собой бетонную плиту, на которой строится дом. Для сооружения такого фундамента потребуется сделать следующую работу: <ol><li>Выбрать и расчистить место для дома</li> <li>Выкопать в земле небольшую выемку по размеру фундамента</li> <li>Сделать подушку из гравия и песка</li> <li>Проложить рубероид для гидроизоляции</li> <li>Смонтировать силовой каркас</li> <li>Установить опалубку</li> <li>Залить бетон</li> </ol>Выемка в земле может быть глубиной в 20 сантиметров.<img src='/800/600/https/i2.wp.com/teplica-exp.ru/wp-content/uploads/2016/12/Razmetka-fundamenta-1.jpg' /> На дно насыпается подушка и утрамбовывается каждый слой. Затем необходимо сделать гидроизоляцию. Для этого, обычно используют рубероид, располагая листы внахлест. Швы обрабатываются паяльной лампой. Плитный фундамент для дома. Рубероид надо расположить таким образом, чтобы он загибался по бокам будущей бетонной плиты. После этого необходимо из арматуры связать силовой каркас на месте будущего фундамента. После этого устанавливается опалубка и заливается бетонный раствор. Рекомендуемая толщина фундамента – 25 см. После того как бетон станет твердым, нужно выполнить гидроизоляцию и наверху плиты. Для этого тоже используют рубероид. Затем, верх фундамента утепляется. Плитный фундамент позволяет строить дома тогда, когда грунт пучинистый. <h3>Свайный фундамент.</h3> Свайный фундамент для дома. Такой фундамент тоже применяют в малоэтажном строительстве. Для его изготовления нужно: <ol><li>Выбрать место для будущего дома</li> <li>Разметить его</li> <li>Пробурить или выкопать скважины</li> <li>Опустить в них трубы, сделанные из рубероида</li> <li>Залить бетон</li> <li>Установить опалубку под ростверк</li> <li>Залить ростверк</li> </ol>Если есть возможность использовать винтовые сваи под дом.<img src='/800/600/https/gidlestnic.ru/wp-content/uploads/2020/01/f-5-2.jpg' /> то копать скважины нет необходимости. Сваи просто вкручиваются в грунт согласно проведенной разметке. При сооружении бетонных столбов, в скважину опускают изготовленную из рубероида трубу, затем каркас из арматуры. Потом замешивают раствор из 1 части цемента, 3 частей песка и 5 частей щебня и заливают его в скважину. После того как бетон в каждой скважине застынет, их все соединяют перемычками, которые называются ростверк. Для этого, между сваями устанавливают опалубку, выполняют армирование и заливают бетоном. Основание с приваренными оголовками. В случае с винтовыми сваями, ростверк делают и из металла. Свайный фундамент хорош тем, что позволяет строить дома там, где грунт не позволяет сделать другой тип фундамента. Например, там, где верхняя часть почвы рыхлая или пропитанная водой. Сваи передают нагрузку нижним, плотным слоям почвы. На таком фундаменте можно построить дом и там, где почва каменистая, что затрудняет выкапывание траншей или котлована.<img src='/800/600/https/www.poctroyka.ru/images/stolbchatyj3.JPG' /> Винтовой фундамент для дома отзывы. Судя по отзывам о винтовом фундаменте. он имеет невероятно высокую скорость строительства. Возведение стен можно начинать сразу же после завершения фундамента без каких-либо периодов ожидания. Такую фундаментную основу можно возводить практически на любом типе грунта. На свайно-винтовом фундаменте можно построить легкие дома, такие как каркасные или канадские. О строительстве каркасного дома своими руками читайте в этой статье. а о канадской технологии строительства домов – здесь. Канадские дома всё больше набирают популярность в нашей стране, так как они отлично удерживают тепло. <h3>Дренаж вокруг фундамента.</h3> Дренаж вокруг фундамента для дома. Рассказ о фундаментах был бы незакончен, если не упомянуть о дренаже. При грамотной постройке дома, дренаж необходим, ведь он отводит воду от фундамента во время осенних и весенних дождей и таяния снега. Особенно он нужен, если в доме имеется подвал. Чтобы сделать дренаж, вокруг фундамента выкапывается траншея, в которую под наклоном укладывается дренажная труба.<img src='/800/600/https/grounde.ru/wp-content/uploads/2017/11/s.jpg' /> Можно использовать специальную трубу для дренажа, а можно сделать ее самому. Для этого берется ПВХ труба и в ней просверливаются мелкие отверстия. Труба заворачивается в специальную ткань и засыпается гравием и песком. Ткань и присыпка не дадут отверстиям заилиться, и такой дренаж служит долго. Дренажные трубы нужно вывести в специальный колодец. <h3>Изготовление отмостки.</h3> Изготовление отмостки для дома. Отмостка, это бетонная лента, которая прокладывается вплотную к фундаменту по всему его периметру. Бетон заливается на подушку из щебня и песка с небольшим уклоном от дома. Отмостка замечательно выполняет свои функции в паре с дренажной системой. Выбирая фундамент для дома, нежно внимательно рассмотреть достоинства и недостатки каждого из них. Как уже говорилось, что незачем строить дорогой и трудоемкий заглубленный фундамент под одноэтажный дом без подвала. Плитный фундамент позволит построить дом на пучинистом грунте. А свайный фундамент может спасти даже в тех случаях, если верхний слой почвы, казалось бы, совсем непригоден для строительства.<img src='/800/600/https/fleurlili.ru/wp-content/uploads/2020/01/lentosnifundament-1-1024x652.jpg' /> Соорудив нужный фундамент по всем правилам, вы соорудите для своего будущего дома прочное и надежное основание. И он простоит на нем долгие годы. <blockquote> Самое главное в фундаменте — это каркас сделать, на большой объем из арматуры а на маленькие объёмы можно плести из проволоки толстой. Встречались такие уникалы — которые строили дом одноэтажный из ракушника и в фундамент не сделали каркас, говорят что фундамент и так толстый, много бетона, выдержит землетрясение. А в результате через пару лет уже пошли трещины…. </blockquote> <h3><span class="ez-toc-section" id="%D0%9A%D0%B0%D0%BA_%D1%81%D0%B4%D0%B5%D0%BB%D0%B0%D1%82%D1%8C_%D1%84%D1%83%D0%BD%D0%B4%D0%B0%D0%BC%D0%B5%D0%BD%D1%82_%D0%BF%D0%BE%D0%B4_%D0%B4%D0%BE%D0%BC_%D1%82%D1%80%D0%B5%D0%B1%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D1%8F_%D0%BA_%D0%BE%D1%81%D0%BD%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D1%8E,_%D0%BE%D1%81%D0%BE%D0%B1%D0%B5%D0%BD%D0%BD%D0%BE%D1%81%D1%82%D0%B8_%D0%BB%D0%B5%D0%BD%D1%82%D0%BE%D1%87%D0%BD%D1%8B%D1%85,_%D0%B1%D0%BB%D0%BE%D1%87%D0%BD%D1%8B%D1%85_%D0%B8_%D0%B2%D0%B8%D0%BD%D1%82%D0%BE%D0%B2%D1%8B%D1%85_%D0%BA%D0%BE%D0%BD%D1%81%D1%82%D1%80%D1%83%D0%BA%D1%86%D0%B8%D0%B9">Как сделать фундамент под дом: требования к основанию, особенности ленточных, блочных и винтовых конструкций.</h3> Вопрос о том, как сделать самому фундамент для дома, интересует многих начинающих строителей. А все потому, что стройка — мероприятие не из дешевых, и вполне естественным выглядит желание максимально сократить накладные расходы. Современные технологии дают нам такую возможность, и потому в данной статье мы опишем несколько способов самостоятельного обустройства основания.<img src='/800/600/https/bouw.ru/userfiles/858_image003.jpg' /> Как правильно сделать фундамент для дома. Каждому дому нужна надежная основа <h3>Требования к фундаменту.</h3> Прежде чем говорить о том, как правильно сделать фундамент для дома, попробуем разобраться с теми требованиями, которые мы к нему выдвигаем. Итак, что же нужно учитывать при возведении капитального основания для жилого дома? <ul><li>Первое – это, конечно же, несущая способность. Фундамент, вне зависимости от его конструктивных особенностей, обязан выдерживать нагрузку от возведенного на нем строения без разрушения и деформации, а желательно – с запасом по прочности.</li> </ul><blockquote> Совет! Рассчитывая несущую способность, следует учитывать не только массу конструкции, но и весовые нагрузки от мебели, коммуникаций, отделки и т.д. </blockquote> <ul><li>Очень важным фактором является также экологичность и безопасность капитального основания. Поскольку фундамент укладывается под жилой дом, следует избегать использования материалов, содержащих летучие, токсичные или радиоактивные вещества.<img src='/800/600/https/sdelai-lestnicu.ru/wp-content/uploads/5/c/4/5c4fd01f05ea3b69721ebdb377ebef2f.jpg' /> </li> <li>Тепло- и гидроизоляционные характеристики опорной конструкции во многом обуславливают комфорт в помещении. Обустройство дополнительных гидроизоляционных контуров, наружное и внутреннее утепление позволят обеспечить приемлемый микроклимат.</li> </ul>Правильная гидроизоляция фундамента для дома. Дополнительные тепло- и гидроизоляция не повредят! <ul><li>Также при выборе конструктивных особенностей фундамента следует обращать внимание на его технологичность и простоту монтажа. Поскольку мы собираемся выполнять все строительные работы своими руками, то предпочтение следует отдавать наиболее простым технологиям.</li> </ul>Ну и наконец, когда мы определимся с методикой, стоит просчитать, сколько стоит сделать фундамент под дом запланированной площади. При этом следует учесть не только цену материалов, но и затраты на сопутствующие работы, такие как выемку грунта, доставку бетона и т.д. <h3>Ленточная технология.</h3> <h4>Проектировка.</h4> Выбирая, как лучше сделать фундамент для дома, стоит рассмотреть несколько разных вариантов. Именно так мы и поступим, и в первую очередь будем анализировать ленточную технологию – одну из наиболее простых и доступных. Ленточное основание для дома представляет собой полосу армированного бетона, которая размещается под всеми несущими элементами. В первую очередь это, конечно же, наружные стены, а также внутренние капитальные перегородки. Как правильно сделать ленточный фундамент для дома. Проектировка ленточного основания включает в себя определение двух главных параметров — глубины заделки в грунт и ширины опорной части. По глубине заделки ленточные конструкции делятся на: <ul><li>Малозаглубленные – до 60-70 см.</li> <li>Заглубленные – до уровня промерзания грунта, т.е. полтора метра и глубже.</li> </ul>В большинстве случаев достаточно оборудовать малозаглубленное основание, поскольку установка опорной части на уровне промерзания почвы требуется лишь в наиболее сложных климатических и грунтовых условиях, а также тогда, когда вы планируете обустроить цокольный этаж или отапливаемый подвал. Заглубленное основание фундамента для дома. Что касается ширины бетонной полосы, то для большинства частных домов достаточно 50-60 см, а легкие конструкции вроде щитового дачного домика можно размещать и на сорокасантиметровом основании. <blockquote> Совет! Стоит обратить внимание на данную технологию, если вы ищете, как сделать фундамент под готовым домом из бруса или деревянного щита. Конечно, придется повозиться с выемкой грунта, установкой домкратов и заливкой лент, но зато не придется разбирать и снова собирать строение. </blockquote> В следующих разделах мы расскажем, как правильно сделать фундамент дома по ленточной технологии. <h4>Земляные работы.</h4> Начало возведения любого фундамента связано с разметкой участка. На поверхности с помощью шнуров мы размечаем контуры нашего будущего фундамента. Обратите внимание! Разметку под траншеи нужно делать минимум на 200 мм шире, чем запланированное основание – по 100 мм с каждой стороны уйдет на установку опалубки. По разметке начинаем выемку грунта: <ul><li>Траншеи копаем либо вручную, либо с помощью экскаватора.</li> <li>Дно траншеи опускаем на 40-50 см ниже проектного уровня и тщательно выравниваем.</li> <li>Затем выполняем подсыпку: вначале укладываем и утрамбовываем 30 см гравия, а затем – 20 см песка.</li> <li>Поверх подсыпки укладывается либо толстый полиэтилен, либо рубероид. Эти материалы будут играть роль влагозащитного контура.</li> </ul><h4>Обустройство основания.</h4> <ul><li>Борта опалубки делаем из оструганных досок толщиной не менее 30 мм или же фанерных щитов 15-18 мм.</li> </ul><blockquote> Совет! Чтобы минимизировать протечки раствора, а также обеспечить дополнительную гидроизоляцию, в некоторых случаях всю опалубку выстилают полиэтиленом или водонепроницаемой мембраной. </blockquote> <ul><li>Высота бортов должна быть как минимум на 10 см больше, чем планируемые габариты фундамента.</li> <li>Внутри опалубки устанавливаем распорки, а также заполненные песком отрезки трубы. Впоследствии на месте этих труб будут заложены технологические отверстия для заведения коммуникаций через фундамент.</li> </ul>Конфигурация арматуры для дома. Обязательным требованием к основанию ленточного типа является его внутренне армирование: <ul><li>В качестве арматуры используем стальные ребристые прутки диаметром 12 мм.</li> <li>Минимально допустимым является обустройство верхнего и нижнего поясов из двух прутьев, соединенных между собой поперечными элементами.</li> <li>Для сборки арматуры может применяться как вязальная проволока, так и точечная сварка.</li> </ul><blockquote> Совет! Металлический каркас устанавливаем на кирпичи, размещенные на дне траншеи. Это позволит нам избежать контакта арматуры с почвенной влагой и снизит риск коррозии. </blockquote> Фото опалубки с арматурой перед заливкой. Опалубку с арматурой заливаем бетоном марки не ниже 300. Для обустройства фундамента нам понадобится несколько кубометров раствора, потому стоит либо арендовать бетономешалку, либо заказать готовый бетон у производителя. Заливку желательно производить за один раз, чтобы избежать возникновения мостиков холода. Сразу после заливки бетон штыкуем (протыкаем металлическим прутком) или обрабатываем виброуплотнителем для удаления воздуха. Заливка бетона фундамента для дома. Заливка раствора из бетоносмесителя Для полного высыхания ленточному фундаменту требуется не менее 30 суток. Все это время желательно накрывать поверхность бетона полиэтиленом для замедления испарения и более эффективного набора прочности. Когда поверхность под полиэтиленом начнет растрескиваться, ее следует увлажнить дополнительно. <h3>Блочный фундамент.</h3> <h4>Подготовка к укладке.</h4> Если же вы не хотите возиться с возведением опалубки и ее последующей заливкой, можно возвести сборный фундамент из строительных блоков. На сегодняшний день доступно несколько разновидностей конструкционных элементов, начиная от традиционных железобетонных изделий, и заканчивая упрочненными панелями и плитами. Блочный фундамент для дома. Обратите внимание! Выбирая, какой сделать фундамент для дома из пеноблоков, довольно часто предлагают использовать эти же пеноблоки в качестве основания. Делать этого не стоит, поскольку вспененный бетон является гигроскопичным и паропроницаемым, а потому такой фундамент со временем напутается влагой и будет деформирован при ее замерзании. Стоит помнить, что возведение блочного фундамента обязательно требует привлечения к работе строительной техники, поскольку масса элементов не подразумевает их переноски вручную Инструкция по монтажу блочной основы предполагает такую последовательность действий: <ul><li>Копаем траншею под всеми несущими элементами — как и в предыдущем случае.</li> <li>На дно траншеи укладываем гравийно-песчаную подушку толщиной не менее 40 см. Тщательно выравниваем и утрамбовываем основание.</li> <li>Для большей прочности подушку можно заменить подбетонкой или даже железобетонными плитами.</li> </ul>Как правильно заливать фундамент для дома. Котлован с подбетонкой После завершения подготовки можно начинать монтировать само основание. <h4>Монтаж основания.</h4> Бетонные блоки укладываем в траншею по принципу кирпичной кладки: <ul><li>Вначале на основу наносим слой строительного цементного раствора.</li> <li>Затем с помощью крана укладываем первый угловой блок, точно позиционируя его и выравнивая по плоскости и вертикали.</li> <li>Продолжаем укладку по всему периметру, тщательно контролируя геометрию нашего основания.</li> </ul>Укладка блоков фундамента для дома. <ul><li>После укладки всех элементов и схватывания раствора выполняем гидроизоляцию. Для защиты от влаги можно использовать битумные мастики, рулонные материалы и т.д.</li> <li>Также на этом этапе можно провести теплоизоляцию, оклеив наружную поверхность блоков вспененными плитами на основе полистирола.</li> </ul>После завершения гидроизоляционных и теплоизоляционных работ выполняем засыпку траншей или котлованов. Чем плотнее будет утрамбован грунт, тем надежнее будет защищен фундамент от протечек. <h3>Винтовой фундамент.</h3> <h4>Принципиальная схема.</h4> У описанных выше технологий есть один достаточно серьезный недостаток – большой объем земляных работ. Именно поэтому в одиночку, или даже с несколькими помощниками, реализовать подобные проекты довольно трудно – нужно привлекать бригаду рабочих. Впрочем, если вы ищете, из чего сделать фундамент для дома с минимальными трудозатратами, то вам стоит рассмотреть вариант обустройства винтового свайного основания. <ul><li>Ключевой элемент такой опорной конструкции – металлические винтовые сваи. Они заглубляются в грунт под основными несущими стенами и перегородками.</li> <li>Свая состоит из двух элементов – ствола и наконечника. Ствол представляет собой полую трубу с толщиной стенок до 5 мм, в верхней части которой проделаны отверстия для крепления рукояток.</li> </ul>Схема опоры в грунте для дома. Схема опоры в грунте <ul><li>Наконечники у большинства опор изготавливаются из закаленной стали. Коническая насадка снабжается винтовой лопастью, обеспечивающей заглубление в землю при вращении.</li> <li>Полости установленных свай заливаются бетоном, после чего на верхнюю часть каждой опоры надевается оголовок с металлической площадкой.</li> <li>Все оголовки выравниваются по плоскости, и на них попирается горизонтальная рама из брусьев или металлических балок — так называемый ростверк.</li> </ul>Винтовые фундаменты незаменимы в тех случаях, когда вы ищете, как сделать фундамент для дома из пеноблоков или других легких материалов, или пытаетесь поместить конструкцию на участке с уклоном. Немаловажным фактором в пользу данной конструкции является ее доступная цена: да, сами сваи стоят недешево, но зато их монтаж не предусматривает закладки траншей и котлованов большого объема. <h4>Заглубление свай.</h4> Фундамент винтового типа собирается достаточно быстро – менее чем за сутки. Последовательность работ такова: <ul><li>Используя ямобур, в местах планируемой установки пор проделываем неглубокие стартовые отверстия.</li> <li>В отверстие заводим наконечник сваи, выравниваем ее по вертикали, после чего вставляем в пазы на стволе рукоятки.</li> </ul>Заглубление опоры в грунт с помощью лома и смекалки две сваи. Заглубление опоры в грунт с помощью лома и смекалки: две сваи играют роль рычагов <ul><li>Для облегчения работы можно использовать машину для завинчивания опор. Также поможет быстрее заглубить сваю применение кабестана – трубы со специальными проушинами под длинные ручки.</li> <li>Начинаем вращение рукояток, постепенно заглубляя наконечник опоры в грунт.</li> </ul><blockquote> Совет! Если завинчивать опору приходится в плотную глинистую почву, стоит предварительно проделать в ней скважину, диаметр которой будет меньше диаметра ствола. Это несколько ослабит конструкцию, но позволит опустить сваю на проектную глубину. </blockquote> <ul><li>Все завинченные опоры подрезаем по уровню с помощью пилы по металлу, после чего заполняем литым бетоном до уровня среза.</li> <li>На срезы надеваем оголовки и привариваем их, контролируя, чтобы площадки находились в одной плоскости.</li> </ul>Основание с приваренными оголовками. Надземную часть свайного фундамента обрабатываем составом, защищающим металл от коррозии. Особое внимание уделяем сварным швам. На заглубленных опорах монтируем горизонтальный ростверк из балок, рельс или швеллеров. Как видно из описания, главный плюсом является высочайшая скорость работы: не нужно ждать, пока высохнет залитый бетон, а можно сразу приступать к следующему этапу строительства. Мы надеемся, что изучив данную статью, вы уяснили для себя, как правильно сделать фундамент под дом в вашей ситуации. Как видите, вариантов существует несколько, и каждый из них обладает своими уникальными особенностями. Вот почему стоит пристально изучить все исходные данные, определиться с приоритетами – и только тогда приступать к работе. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. <h3>Фундамент под дом своими руками.</h3> <blockquote> Самостоятельно построить дом с нуля – задача сложная, но выполнимая. Тщательные расчеты, грамотный подбор строительных материалов и качественное выполнение каждого процесса помогут справиться без привлечения специалистов. Наиболее ответственным этапом является закладка фундамента, ведь именно от прочности основания зависит долговечность и надежность любой постройки. На то, чтобы сделать фундамент под дом своими руками, потребуется около 2-3 месяцев. </blockquote> Правильный фундамент для дома из газобетона. <h3>Проектирование фундамента.</h3> Для возведения жилых домов наиболее часто используют ленточный фундамент. Он может быть мелкозаглубленны м, если дом одноэтажный и небольшой площади, или стандартным – заложенным на глубине 1,8-2 м. Ширина ленты основания обычно равняется 40 см, но может быть увеличена в зависимости от удельной нагрузки здания. При проектировании дома следует сразу учитывать возможные пристройки и обустройство подвальных и полуподвальных помещений. Наличие общего основания заметно упростит монтаж веранды или других сооружений, которые могут понадобиться впоследствии. Проектирование правильного фундамента для дома. <blockquote> Чтобы не ошибиться с параметрами основания, нужно тщательно просчитать суммарную нагрузку на квадратный метр почвы и сравнить ее с допустимыми значениями. </blockquote> Как правильно построить фундамент для дома. При расчете нагрузки учитывают следующие факторы: <ul><li>материал для возведения стен;</li> <li>вид теплоизоляции;</li> <li>тип кровельного покрытия;</li> <li>количество этажей дома;</li> <li>тип грунта на участке;</li> <li>уровень грунтовых вод;</li> <li>регион;</li> <li>снеговую и ветровую нагрузки.</li> </ul>Поперечное сечение ленточного фундамента для дома. Расчеты производятся с помощью специальных таблиц, для каждого фактора отдельно. После этого все нагрузки суммируются, что и определяет глубину заложения фундамента на данном участке и допустимую ширину подошвы основания. <h3>Разметка основания.</h3> Как правильно разметить фундамент для дома. Для разметки участка под фундамент понадобятся колышки, прочная тонкая веревка и рулетка. Сначала убирают все, что может помешать разметке – камни, кусты, сухие пни и прочее. Определяют линию фасада дома относительно участка и обозначают ее с помощью веревки, натянутой между колышков. Расстояние от одного маячка до другого должно быть на 30-40 см больше, чем ширина фасада. Отмечают на веревке местоположение углов дома, и через эти точки проводят 2 перпендикулярные линии, по длине немного превышающие длину боковых стен. Правильная разметка участка фундамента для дома. Теперь отмеряют расстояние от угла фасада до угла задней стены и отмечают точки на обеих линиях, а затем натягивают еще одну веревку, параллельно первой. Пересечения веревок образуют углы здания, и именно из этих точек нужно измерить диагонали получившегося прямоугольника. Если диагонали равны, разметка произведена правильно. После этого обозначают внутренние границы ленты фундамента, отступив от линий разметки 40 см внутрь периметра. Колышки должны располагаться за периметром – это позволит точнее обозначить углы основания. Последними намечают внутренние несущие стены, основание под веранду или крыльцо. <h3>Подготовка траншей.</h3> Когда разметка готова, начинают копать траншеи под фундамент. Это можно сделать лопатами или с помощью спецтехники, что будет в разы быстрее и удобнее. Для мелкозаглубленно го основания глубина траншей равняется 60-70 см, для обычного фундамента – от 1,8 м, в зависимости от уровня промерзания грунта. Дно траншеи должно располагаться минимум на 20 см ниже этого уровня. Отсчет глубины ведут из самой низкой точки разметки. Подготовка траншей фундамента для дома. Стенки траншей необходимо ровнять по вертикали, если грунт осыпается, устанавливают подпорки. После выемки грунта обязательно проверяют дно относительно горизонтали, все неровности срезают лопатой, излишки грунта убирают. Расположение и ширина траншей должны полностью соответствовать проекту. Следующий этап – устройство песчано-гравийно й подушки, предназначенной для снижения нагрузки от здания на основание грунта. Устройство песчано-гравийно го слоя имеет следующий порядок: <ul><li>дно траншей по периметру засыпают тонким слоем речного крупнозернистого песка;</li> <li>проливают песок водой и тщательно трамбуют;</li> <li>насыпают еще один слой песка и снова уплотняют;</li> <li>насыпают гравий мелкой фракции и разравнивают слоем 15 см;</li> <li>утрамбовывают поверхность.</li> </ul>Для мелкозаглубленно го основания внутреннюю поверхность траншей перед засыпкой песка выстилают геотекстилем. Этот материал защищает песчаную подушку от размывания грунтовыми водами и заиливания. <h3>Монтаж опалубки.</h3> Фундамент жилого дома должен возвышаться над поверхностью грунта минимум на 15 см. На подтопляемых участках высота надземной части основания может достигать 50-70 см. Опалубку собирают с учетом требуемой высоты, используя подручные материалы.становка опалубки фундамента Установка опалубки фундамента При монтаже опалубки потребуются: <ul><li>обрезные доски толщиной от 2 см или фанерные листы;</li> <li>полиэтиленовая пленка;</li> <li>рулетка;</li> <li>саморезы или гвозди;</li> <li>молоток и шуруповерт;</li> <li>брусья для распорок.</li> </ul>Опалубка ленточного фундамента для дома. Доски скрепляют в прямоугольные щиты, закрепляя поперечными брусками с внешней стороны. Саморезы вкручивают с внутренней стороны, чтобы демонтировать опалубку было удобнее. По этой же причине рекомендуется использовать именно саморезы, а не гвозди. При сборке следует продумать расположение канализационных отверстий и сделать вырезы соответствующего диаметра в досках. В завершение щиты обивают пленкой, которая не позволит дереву впитывать воду из раствора. Устанавливают опалубку частями по обе стороны траншей, а затем укрепляют поперечными брусками через каждые полметра. Щиты выставляют строго вертикально, соблюдая одинаковое расстояние между противоположными сторонами по всей длине периметра. Снаружи опалубку подпирают распорками из бруса. Между нижней кромкой щитов и верхним краем траншей не должно оставаться зазоров, иначе раствор будет вытекать. <h3>Установка армирующего каркаса.</h3> Как правильно рассчитать фундамент для дома. Установка армирующего каркаса Наличие армирующего каркаса в толще фундамента позволяет укрепить основание и продлить срок его службы в несколько раз. Для изготовления каркаса обычно используют стальную арматуру сечением 10-16 мм. Очень важно правильно связать прутья, чтобы распределить нагрузку равномерно по всей площади. Армирование ленточного фундамента для дома. Для работы дополнительно понадобится: <ul><li>вязальная проволока;</li> <li>строительный уровень;</li> <li>болгарка;</li> <li>обрезки пластиковой трубы;</li> <li>рулетка.</li> </ul>Арматуру режут болгаркой по длине и ширине траншей, после чего вяжут из нее решетку с ячейками от 30 см. Для этого 4-5 продольных прута скрепляют поперечными отрезками через каждые 30 см. Правильная вязка арматуры фундамента для дома. Использовать для соединения сварку категорически не рекомендуется, поскольку она ослабляет места крепления, способствует коррозии прутьев. Каркас должен быть объемным, поэтому горизонтальные решетки размещают на 3-4 уровнях, перевязывая вертикальными прутками. Каркас фундамента для дома. Дополнительные крепления следует делать в каждом углу фундамента и на пересечениях несущих внутренних стен. Можно опускать каркас в траншеи по частям, и уже внутри связывать их между собой. Чтобы максимально избежать коррозии, арматуру нельзя укладывать прямо на песок: берут старую пластиковую трубу, нарезают ее кольцами шириной 4-5 см и подкладывают под решетку в углах и через каждые 50-60 см вдоль траншей. Между боковыми стенами и краями каркаса нужно оставлять примерно 5 см, то же касается и верхнего края арматуры. Армирование фундамента для дома. Установка армирующего каркаса Когда решетка закреплена внутри опалубки, на внутренней стороне щитов обозначают уровень заливки бетона. Можно сделать это с помощью лески: на торцах опалубки набивают маленькие гвоздики и закрепляют на них натянутую строго по горизонтали леску. Она должна располагаться на 5 см выше краев арматурной решетки и проходить по всему периметру на одном горизонтальном уровне. <h3>Заливка бетонного раствора.</h3> Правильный фундамент для дома. Заливка бетонного раствора Заливать раствор рекомендуется за один раз, но не общей массой, а послойно. Каждый слой должен быть не толще 20 см; это позволит равномерно распределить его между ячейками арматуры и уменьшить количество воздушных пустот. Для изготовления смеси берут цемент М400 или М500, мелкофракционный щебень и крупнозернистый речной песок. Правильный ленточный фундамент для дома. Очень важно правильно соблюдать пропорции при замесе, иначе качество раствора будет ниже нормы. На 1 ведро цемента требуется 3 ведра просеянного песка и 5 ведер щебня. Воды нужно брать примерно половину от общего объема, добавляют ее порционно, чтобы не переборщить. Раствор не должен быть ни слишком жидким, ни слишком густым: качественный бетон имеет однородную консистенцию, при переворачивании лопаты медленно сползает общей массой. После заливки первой порции бетон разравнивают лопатой и протыкают по всей длине траншей отрезком арматуры, чтобы выпустить воздух, набравшийся в раствор во время замеса. Очень эффективно уплотнять бетон вибратором, он повышает прочность монолита в несколько раз. Таким же образом заливают остальные слои, пока поверхность бетона не сровняется с натянутой леской. Опалубку простукивают молотком, после чего верх раствора разравнивают правилом или мастерком. Как правильно делать фундамент для дома. <blockquote> На упрочнение фундамента требуется около месяца. </blockquote> На упрочнение фундамента требуется около месяца. Чтобы поверхность не трескалась, ее постоянно увлажняют и укрывают полиэтиленом от дождя. В жару бетон также стоит закрывать от прямых солнечных лучей во избежание растрескивания. Опалубку можно демонтировать через 10-15 дней после заливки, а продолжать строительные работы через 28-30 дней. Рекомендация: Содержательная статья. Раскрывает моменты правильного фундамента для дома, откроет глаза читателю на общие понятия фундаментов. Статья будет полезна всем застройщикам, получите знания и не не попадете в основные ловушки строительства. Не забудьте сделать правильный расчет фундамента.<h2><span class="ez-toc-section" id="%D0%9A%D0%B0%D0%BA_%D1%80%D0%B0%D0%B7%D0%BC%D0%B5%D1%82%D0%B8%D1%82%D1%8C_%D1%84%D1%83%D0%BD%D0%B4%D0%B0%D0%BC%D0%B5%D0%BD%D1%82_%D0%B4%D0%BB%D1%8F_%D0%B4%D0%BE%D0%BC%D0%B0_%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8_%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8_%D0%BF%D1%80%D0%B0%D0%B2%D0%B8%D0%BB%D1%8C%D0%BD%D0%BE">Как разметить фундамент для дома своими руками правильно</h2>Строительство дома, очень сложный и ответственный процесс. Любая, даже самая мелкая ошибка может привести к краху всей конструкции, поэтому большинство людей предпочитают в таких вопросах обращаться к профессионалам. Но, тем не менее, обладая нужными знаниями и головой на плечах, можно построить дом полностью самостоятельно.При этом, важен каждый этап строительства, в данной статье будет рассмотрен, наверное, самый важный, а именно – строительство фундамента.<h3>Общие правила разметки</h3>Первым шагом в строительстве фундамента, является разметка фундамента, тут необходима особая точность иначе в итоге дом может поехать либо завалиться, поэтому необходимо быть крайне внимательным на этом этапе, учитывать особенности грунта, на котором будет стоять дом, то какой дом вы хотите построить и какими средствами располагаете.В зависимости от этих параметров можно выбрать подходящий фундамент из нескольких возможных, а именно:<ul><li>Столбчатый.</li><li>Ленточный.</li><li>Свайный.</li><li>Плитный.</li></ul>Кроме того, имеется несколько способов разметки фундамента:<ul><li>Метод паутины.</li><li>Золотой треугольник.</li><li>Обноска.</li></ul>Каждый из этих методов имеет свои особенности, но все они имеют общие правила при разметке. Для того чтобы правильно разметить фундамент, одну из основных сторон фундамента, необходимо привязать к какому-то объекту участка, к примеру, это может быть забор.Таким образом, расстояние от забора должно быть одинаковое на протяжении всей стены. Также, для разметки фундамента любым способом, необходимо иметь определенные предметы и инструменты.Итак, что необходимо для разметки:<ul><li>Калькулятор.</li><li>Бечевка. Как можно прочнее, ведь для правильной разметки её необходимо будет довольно сильно натягивать.</li><li>Рулетка. Желательно что бы её длинна была как минимум равна длине основной стены.</li><li>Колья, длиною примерно в метр.</li><li>Режущие инструменты.</li></ul> <h3><span class="ez-toc-section" id="%D0%9C%D0%B5%D1%82%D0%BE%D0%B4%D1%8B_%D1%80%D0%B0%D0%B7%D0%BC%D0%B5%D1%82%D0%BA%D0%B8_%D0%BF%D1%80%D1%8F%D0%BC%D0%BE%D1%83%D0%B3%D0%BE%D0%BB%D1%8C%D0%BD%D0%BE%D0%B3%D0%BE_%D1%84%D1%83%D0%BD%D0%B4%D0%B0%D0%BC%D0%B5%D0%BD%D1%82%D0%B0">Методы разметки прямоугольного фундамента</h3>Прямоугольная форма фундамента является наиболее простой для строительства. Для его разметки можно использовать следующие способы:<ul><li>Метод паутины.</li><li>Золотой треугольник (т. Пиагора).</li><li>Обноска (чаще используется для сложных форм).</li></ul><h4>Золотой треугольник</h4>Очень простой и надежный способ разметки фундамента. Для того чтобы сделать разметку с помощью данного способа вам необходимо:<ul><li>Вбить колышек в углу главной стены.</li><li>Отмерять по главной стене 4 метра и вбить колышек</li><li>Соединить 2 имеющихся колышка веревкой</li><li>Отмерять от первого колышка по смежной стене 3 метра и вбить колышек.</li><li>Соединить 1й и третий колышек веревкой.</li><li>Протянуть веревку от колышка находящегося на главной стене, до колышка находящегося на смежной стене веревку. Длина веревки должна быть 5 метров.</li><li>Если веревка не достанет до колышка на смежной стене – подвинуть его ближе, если же веревка не будет натянута – отодвинуть дальше.</li></ul>Таким образом, вы получите ровный угол в 90 градусов. Далее необходимо будет продолжить стены на необходимую длину. Чтобы получит оставшиеся в стены, отмерьте 2 куска веревки необходимой длины и протяните от угловых колышков уже имеющихся стен до натяжения. Затем закрепите. Вот и все – прямоугольная разметка готова.<iframe src="https://www.youtube.com/embed/tsMkLuIDre0" frameborder="0" allowfullscreen="allowfullscreen"/>

Разметка в зависимости от типа фундамента

Каждый фундамент имеет свои особенности в связи, с которыми имеются свои особенности в разметке.

Ленточный фундамент

По углам фундамента ставятся колышки, между которыми необходимо натянуть бечевку либо цветную ленту. Колышки вбиваются по углам вешних граней, траншея при этом капается с внутренней стороны разметки. Трудно найти идеально ровный участок, поэтому глубина траншеи, как правило, измеряется по самой низкой точке разметки фундамента.

Для небольшой постройки будет достаточно траншеи глубинно в полметра. Крайне важно, что бы дно траншеи было как можно ровнее. Также траншея должна иметь строго вертикальные стены.

Столбчатый фундамент

Разметка столбчатого, свайного или плитного фундамента очень похожа на обычную разметку, но процесс несколько усложнен. На гранях разметки фундамента необходимо разметить точки размещения опор. Расстояния между ними должно быть не более 2х метров.

Рассмотрим устройство каждого из типов фундамента отдельно

Ленточный фундамент

Разметка фундамента под дом 3х3 м

Ленточный фундамент представляет собой траншеи, заполненные железобетоном, бутобетоном, кирпичом или фундаментными железобетонными блоками. Траншеи копаются непосредственно под стенами.

Материал, используемый для фундамента, зависит от типа грунта:

Кирпичный фундамент. Используется крайне редко, в основном для наружной части фундамента. Данный тип может быть использован на глиняном грунте. Ни в коем случае нельзя его применять при повышенном уровне грунтовых вод.
Бутобетон. Применяется на скалистых либо песчаных грунтах.
Бетонные плиты и литой железобетон используется на глиняных грунтах.

Плюсы данного фундамента заключаются в следующем:

Подходит для строительства на любом грунте.
Возможность размещения под постройкой подвала.
Более дешевый и простой чем плитный.

Ленточный фундамент может быть:

Мелкозаглубленый. Используется на устойчивых, стабильных грунтах и для строительства легких построек. Глубина траншеи для такого грунта не превышает 70 см, то есть, не проходит глубже уровня промерзания грунта.
Заглубленный фундамент. Используется только для тяжелых построек. Глубина траншеи для такого грунта проходит дальше уровня промерзания земли. Такой тип фундамента хорош тем, что является устойчивым к сдвигам грунта. Однако только при условии что здание, стоящее на нем будет достаточно тяжелым.
Монолит. Внутреннее пространство граней заливается бетоном.
Сборная лента. Данный тип фундамента не заливается раствором, а собирается из отдельных железобетонных фундаментных плит.

Разметка внешнего контура фундамента

Свайный фундамент

Если грунт, на котором строится дом слишком слабый чтобы удержать постройку, либо слишком неровный, разумным решением будет свайный фундамент.

Благодаря тому, что сваи проникают довольно глубоко, появляется возможность миновать слабые слои и поставить опору на более сильные. Сверху на сваи устанавливаются балки и стены, таким образом, получается устойчивый фундамент.

Сваи бывают следующих типов:

Забивные. Массивные, длинные, армированные бетонные сваи с заостренным концом. Углубляется в грунт путем забивания с помощью специальной техники. Обычно не используется в частном строительстве небольших домов, так как использование техники, является довольно затратным удовольствием.
Буронабивные. Вместо того чтобы вбивать готовые сваи, в грунте пробуриваются скважины, которые заполняются бетоном, высота верхушек которых регулируется в зависимости от плана постройки. Могут быть армированные или же неармированные.
Винтовые. Металлические, заостренные сваи с винтами на конце. Это дает возможность более простым способом углубить их на необходимую глубину. Такой тип фундамента чаще используется в негабаритных частных постройках.

Плитный фундамент

Универсальный, надежный и самый дорогой тип фундамента. Монолитная железобетонная плита отливается на «подушке» под размер дома или немного больше. При движении грунта, подушка может плавать, что придает строению устойчивости.

Плитный фундамент может быть следующих типов:

Мелкозаглубленный плитный фундамент. Устанавливается на поверхности грунта. Минусом такого фундамента является то что исключается возможность строительства подвала.
Заглубленный плитный фундамент. При его строительстве вырывается яма с ровными стенами под размер дома, по дну выливается плита. При использовании данного фундамента возможно строительство подвала.

Схема разметки фундамента с учетом установленных норм расстояния до соседнего участка

Столбчатый фундамент

Является самым простым и дешевым, однако, и самым ненадежным фундаментом. Суть его заключается в том, что по периметру обозначения контуров стен устанавливаются невысокие столбы из кирпича, камней или бута. Устанавливаются они в наиболее ответственных местах, расстояние между ними от 1,2 до 2,5 метров.

Сверху устанавливается связующая балка, которая и формирует основу для будущего строения. Так же существует углубляющийся тип столбчатого фундамента. В местах основных опорных мест бурятся скважины, которые заливаются бетоном и армируются.

Снизу, для большей устойчивости, такие столбы расширены. Столбчатый фундамент устанавливается только на устойчивых фундаментах, и подходит лишь для малоэтажных, легких построек. Кроме того исключается строительство подвала.

Статья была полезна?

0,00 (оценок: 0)

Как разметить фундамент: технология советы секреты!

Любой дом должен обладать надежным и устойчивым фундаментом. При строительстве загородного дома, необходимо знать, как разметить фундамент, ведь от качества опоры зависит эксплуатационный срок здания и уровень комфортности при проживании в нём.

Разметка для дома позволит ориентироваться в точном расположении объекта на участке. Ошибок в этой работе быть не должно. Это влияет на устойчивость и прочность фундаментной основы. Процесс разметки предполагает распределение всех величин с составленного плана на участок. То есть на земле осуществляется разделение с учетом формы дома и его размеров.

Подготовка к разметке фундамента

Перед тем как разметить фундамент своими руками составляется проект будущего здания. При этом определяется площадь объекта, внешний вид строения и планировка отдельных помещений. Проект привязывается к участку, где будет проводиться строительство. Сначала проводятся работы по исследованию грунта, а затем осуществляется разметка основания.

Для проведения разметки потребуются следующие инструменты:

Колышки из металла или дерева.
Строительные уровни.

Рулетка и отвес.
Нивелир и лазерный дальномер.
Шнур.
Доски и обрезки арматуры.

Перед тем как сделать разметку под фундамент, необходимо произвести подготовительные работы:

Демонтируются старые строения, убирается мусор и лишние насаждения на участке.

Площадка выравнивается в горизонтальной плоскости, устраняются все углубления и холмы.
Подготавливается проезд для транспортных средств, которые будут подвозить строительные материалы и вывозить ненужный мусор. После очищения дороги, ее рекомендуется присыпать гравием для удобного проезда во время дождя.
Отдельно подготавливается место для складирования разнообразных материалов.
Перед строительными работами стоит возвести забор, чтобы защитить строительные материалы.
Продумайте подведение электричества, воды, монтаж санузла, а также временное жилье.

После этого проводится разметка фундамента под дом. Технология монтажа предполагает наличие прямоугольных форм. Общие правила и нормы для разметки подходят для всех разновидностей оснований, на них не влияет материал изготовления или наличие подвального помещения.

Разметка начинается с любой стороны строения. Это может быть фасад или боковая часть постройки. При использовании рулетки стоит отдать предпочтение изделиям из металла, которые имеют длину более 10 м. Модели из ткани не гарантируют точность измерений и провисают при замерах.

Для осуществления обноски рекомендуется использовать бруски (не менее 10 штук), колья (примерно 19 штук), а также шнуры, доски и веревки. Иногда применяются куски арматуры, которые вбиваются в грунт. Они должны быть п-образной формы.

Участок выбирается с учетом следующих факторов:

Перспектива проведения всех коммуникаций.
Состояние дорог.
Географическая привязка к сторонам света.

Важнейшим предназначением разметки является осуществление правильной ориентации будущего строения, относительно местности. Это позволит возвести строение с учетом стандартных технологических правил.

Вернуться к содержанию

Этапы выполнения замеров

Правильная разметка под фундамент состоит из нескольких этапов. Прежде всего, определяется основная точка, которой является правый угол постройки. Он устанавливается с учетом проектного задания. В данную точку монтируется первый колышек.

Вернуться к содержанию

Начало разметки

От колышка откладывается расстояние, которое равняется размеру фундамента. Проведенный отрезок должен быть параллельным фронтальной линии. Внутрь промеряется перпендикулярная направляющая. При этом полученный угол должен составлять 90 градусов. Угол выверяется нивелиром.

Обозначение внешних границ выполняется следующим образом:

Берется шнур размером 12 метров.

От начала шнура делаются метки на 4 м, а затем на 3 м. Отметина фиксируется брусом.
Начало шнура крепится на одной линии, а метка в 4 м устанавливается перпендикулярно ей.
Остаток шнура соединяется с началом. При этом угол между самыми маленькими частями веревки прямой.

Таким же способом размечаются другие элементы. Если диагонали полученного прямоугольника одинаковые, то углы прямые.

Вернуться к содержанию

Внутренние границы

Решая, как разметить фундамент своими силами, стоит уделить внимание правильным замерам внутреннего контура. Толщина фундамента не должна быть менее 45-50 см. Это расстояние отмеряется внутрь от наружных границ и обозначается колышками. Если планируются внутренние несущие стены, то также выполняется дополнительная разметка. В каждом элементе прямоугольной или квадратной формы проверяется равенство диагональных линий.

Когда предполагается возведение сложной формы основания, вся площадь делится на отдельные прямоугольники и каждый элемент проверяется по отдельности.

После выполнения разметки, все значения поверяются еще раз и в нужных местах устанавливаются колышки. Данная работа должна проводиться с ответственностью, а замеры тщательно поверяться. Даже небольшая погрешность при расчетах повлияет на качество опоры. Правильная разметка углов помогает в дальнейшем минимизировать давление на грунт.

Вернуться к содержанию

Выполнение обноски

После завершения работ по разметке производится обноска. Данный этап процесса считается необходимым для контрольных замеров. Все контуры будущей конструкции выносятся на поверхность земли. Верхний слой убирается и выполняется углубление на размер штыка лопаты.

Обноска — это монтаж столбиков из дерева, которые попарно вбиваются в почву на расстоянии 1,5-2 метра от угла основания. Обноска позволяет создать правильный контур вертикальных плоскостей. При этом плоскости имеют по паре столбиков. Горизонтальные детали столбов должны располагаться на одном уровне.

Высота обноски равняется высоте основанию строения. Разметка глубины траншеи выполняется от обносков. При этом периметр независимо от характера рельефа должен быть одинаковым.

Вернуться к содержанию

Использование нивелира

Лазерный нивелир представляет собой уровень для произведения разметки. Внутренний пузырьковый уровень позволяет проконтролировать, ровно ли установлен нивелир. В современных моделях присутствуют автоматические механизмы, настраивающие уровень положения. Решая, как разметить фундамент своими силами, можно применить данный прибор.

При этом выполняются следующие действия:

От отметки угла здания, с помощью нивелира вычисляется и проводится линия, которая должна совпадать с одной из стен будущего здания.
Все замеры производятся из одной отправной точки. Это позволит повысить точность выполняемых замеров.
Нулевая отметка выполняется на каком-либо видимом элементе.

Вернуться к содержанию

Особенности разметки ленточного фундамента

Создание ленточного фундамента своими руками начинается с правильной разметки. Подобное основание выполняется из непрерывных лент из железобетона, которые укладываются в траншею. Ширина опоры зависит от качества грунта. Фундамент не должен быть тоньше стен. Его толщина должны быть более 50 см, если здание будет возводиться из кирпича или блоков.

Глубина заложения основания зависит от уровня промерзания почвы. Подобные конструкции возводятся на прочных грунтах и отличаются простотой монтажа, а также позволяют обустроить цокольный этаж и подвальное помещение.

Выполняя разметку, следует учитывать, что здание от забора и соседской территории должно располагаться на следующих расстояниях:

По правилам пожарной безопасности расстояние от окон до стен другого здания должно быть не менее 6 метров. Не менее 3 метров от строения до соседского участка.
По санитарно-бытовым нормам не менее 3 метров.

Разметка для ленточного фундамента выполняется по общим правилам разметки участка под строительство. Ровно также выполняется обноска.

На верхней детали обноски забиваются гвозди для отметок:

В центральной части метка для оси стен фундамента.
Слева и справа от осевой — метка для ширины основы;
Дальше обозначается ширина подушки под основу.

Вернуться к содержанию

Как разметить столбчатый фундамент?

Столбчатый фундамент представляет собой более простой вариант свайного основания. Под столбчатый фундамент по осям постройки монтируются прямоугольные или круглые опоры в вертикальном положении. Их необходимо установить в самых нагруженных участках здания: в будущих углах здания, а также в местах пересечения несущих конструкций.

В большинстве случаев столбы ставят с промежутком 1,5-2 метра. Опоры соединяют при помощи балок. Пространство между ними заполняется щебнем с песком.

Разметка подобного фундамента требует сооружения обноски. Размер элементов зависит от высоты будущей основы. Обноска выполняется при помощи досок. Каждая пара должна располагаться друг против друга. Каждая из них ограничивается шнуром. При этом получается прямоугольник или квадрат. Все углы должны быть прямыми.

Столбы нужно располагать на одном уровне. Контрольные веревки выполняются по отметкам, которые делаются при помощи гидроуровня. В местах пересечения шнура монтируются колышки, которые обозначают места под бурение углублений для опор.

Затем убираются шнуры. На местах колышек выкапываются выемки. В углубления монтируются сваи и заливаются цементным раствором. После этого выполняется разметка основной части фундамента. Она выполняется в соответствии с общими правилами разметочных работ.

Вернуться к содержанию

Разметка плитного фундамента

Плитные виды фундамента применяются на участках с проблемным грунтом. Они считаются самыми надежными из всех видов оснований. Применяются на почвах с близким расположением грунтовых вод, на заболоченных или торфяных участках.

Данный вид основы называется плавающим, так как при движении грунта, он как бы перемещается по волнам. Фундамент представляет собой монолитную плиту из железобетона. При любых изменениях грунта нагрузка равномерно распределяется по всей плите, что предотвращает любые нарушения в постройке.

В этом случае разметка фундамента под дом мало чем отличается от обычной разметки. Также определяются углы, расставляются колышки и натягиваются веревки.

Особенностью разметки плитного фундамента является необходимость учитывать площадь плит. Если одна из плит не войдет в разметку хотя бы на несколько см, то все придется переделывать сначала.

Перед работами нужно точно знать общую площадь фундамента и площадь каждой плиты. Площадь всех элементов складывается и сравнивается с общей площадью.

Если знать, как правильно разметить фундамент, а также придерживаться технологии проведения разметки то можно выполнить точные замеры и возвести прочный и качественный фундамент. При самостоятельном выполнении работ необходимо четко следовать инструкции.

Не нашли ответов в статье? Больше информации по теме:

Разметка фундамента своими руками: фото, видео

В противном случае лучше не экономить материальные средства и обратиться за помощью к профессионалам. Такое решение можно назвать мудрым, поскольку допустить ошибку в разметке фундамента, это то же самое, что еще в первом классе научить ребенка, что 2*2=5. Как бы дальше не старались в школе учителя, а у вас на стройке мастера, ничего хорошего уже из этого не получится. Сделав неправильную разметку, вы потом проделаете массу других строительных работ, потратите на них много времени, денег и усилий, и, несмотря на это, новопостроенное здание все равно нельзя будет назвать надежным и безопасным.

Поэтому, если вас впервые интересует разметка под фундамент своими руками, видео, фото и текстовые материалы, которые есть на эту тему в Сети, желательно просмотреть по несколько раз. Кроме того, желательно обзавестись помощью опытных строителей хотя бы для совершения контроля ваших действий.

Как сделать разметку фундамента своими руками?

Начинать работы по разметке фундамента нужно только тогда, когда у вас на руках уже есть законченный проект дома со всеми необходимыми схемами и вычислениями. В нем указан не только тип фундамента, который у вас будет (ленточный, столбчатый или свайный), но и его подробный чертеж. Далее нужно просто неукоснительно следовать этому чертежу, и разметка под фундамент своими руками закончится великолепным результатом. Все разметки, которые есть на чертеже, нужно перенести на землю в том месте, на котором будет стоять дом.

При этом не забывайте учитывать масштаб рисунка, он всегда указан на каждой странице чертежей. На первый взгляд неопытного в строительной сфере человека может показаться, что разметка контура фундамента – легкий и быстрый этап работы. Это только частично правда, ведь на этом этапе нужно проявить большую осторожность и ответственность. Разметки для стен должны быть точны вплоть до сантиметра, а каждый угол должен иметь ровно 90 градусов. Допустить ошибку на этом этапе – значит, в скором времени потерять это здание и строить новое. Умножьте свои расходы на два, и предельная осторожность сама появится в вашей работе.

Разметка под фундамент своими руками всегда должна быть максимально точной, но особенно это касается тех строек, на которых в качестве строительного материала используются готовые заводские заготовки. Из них сооружают дома каркасного типа, их детали изначально идут со стандартными размерами. Их нельзя на месте подтесать или растянуть, чтобы они красиво и правильно легли на заготовленный фундамент, он должен быть выполнен в точном соответствии со схемами.

Какие инструменты нужны для разметки фундамента?

Чтобы разметить основу под свой будущий дом, вам необходимо приобрести или арендовать такие вспомогательные инструменты:

достаточно длинная рулетка, которой хватит, чтобы вымерять всю длину каждой из стен;
арматура – это могут быть как пруты, так и колышки;
зажимы или прищепки;
толстый шнур из нейлона;
угольник большого размера;
уровни.

Необязательно, но очень желательно наличие лазерного уровня (нивелира), который во многом упростит как само строительство дома, так и его последующую отделку. Нелишними также во время разметки будут элементарные школьные знания геометрии.

Какую нужно выполнить подготовительную работу?

Если проект для вашего дома создавали специалисты компании «ИнноваСтрой», то он уже учитывает все особенности грунта, рельефа и преобладающих погодных условий вашего участка. Но бывают и такие случаи, когда хозяин стройки хочет сэкономить на проекте, и приобретает типовой его вариант, который нужно еще соотносить со своими условиями. При этом нужно учитывать, что, чем ровнее будет строительная площадка, тем проще будет подвести к ней все коммуникации. Кроме того, нужно соблюдать стандартные отступы: к соседям со всех сторон дом должен находиться не ближе чем за три метра, а к передней своей границе не ближе чем за пять метров.

Само собой разумеется, то перед началом работы над разметкой, территорию для нее нужно убрать – траву скосить, кусты и деревья выкорчевать, мусор собрать и вынести.Самой популярной, и в то же время самой сложной по выполнению является разметка ленточного фундамента своими руками. Для создания правильной разметки ленточного фундамента понадобится намного больше знаний, усилий и времени, чем требует, например, разметка столбчатого фундамента своими руками. Для столбчатого фундамента, как и для плиточного, вполне сгодится общая методика, адаптированная под ваши условия.

Внешний контур

Разметка фундамента под дом своими руками всегда начинается с вбивания первого колышка. Вбивать его нужно в угол, который расположен наиболее близко к границе участка. Уже отталкиваясь от него нужно вымерять расстояние, которое соответствует длине фундамента, указанной в чертежах. Это можно делать, ориентируясь на фронтальную границу и проводить черту, параллельную ей, или выбрать для себя какой-либо другой ориентир. Аналогично вымеряется и отрезок фундамента вглубь участка, перпендикулярный фронтальной границе. Получившийся между этими двумя отрезками угол нужно сразу же вымерять, он должен быть ровно 90 градусов.

Вот тут и пригодится лазерный нивелир, с помощью которого углы вымеряются за несколько секунд. Если у вас нет возможности купить или взять взаймы этот замечательный инструмент, можно вымерять углы обычным самодельным угольником, каждая сторона которого имеет длину не меньше метра. На этом этапе работы вы точно вспомните пресловутую теорему Пифагора, повествующую о равности египетского треугольника. Согласно этой теореме, треугольник, стороны которого равны 3, 4 и 5 сантиметрам, будет иметь прямой угол между сторонами 3 и 4.

Разметка фундамента своими руками требует не только знания, но и применения на практике этой теоремы. Это происходит следующим образом: отрезается шнур длиной ровно 12 метров, делается отметка через три, а потом через 4 метра и фиксируется с помощью колышка. Первая линия этого шнура закрепляется на одной стороне разметки, вторая (в 4 метра длиной) растягивается четко перпендикулярно к ней. Конец шнура должен совпасть с его началом. Если не совпал, это означает, что угол не совсем прямой, его нужно подкорректировать, колышки переставить. Точно также размечаются и проверяются и все остальные стороны и углы.

В том случае если фундамент здания выполняется в форме правильного прямоугольника, можно измерить его диагонали, и таким образом перепроверить его правильность. Если диагонали ровные, значит углы фундамента прямые. Сложнее проверить фундамент, который имеет сложную форму – г-образный, усложненный нишами и другими архитектурными решениями. Такие фундаменты стоит разделять на небольшие участки – квадратной или прямоугольной формы и проводить измерения каждого из них отдельно.

Внутренний контур

Закончив разметку внешнего контура и проверив правильность каждого угла, можно приступать к разметке внутреннего контура и несущих стен. Рекомендованная толщина фундамента – не менее 40 сантиметров. Это расстояние нужно отмерять от внешней границы и закрепить с помощью колышков. Таким образом, вы получите внутренние границы фундамента. Точно так же отмечаются и внутренние несущие стены дома, если таковые предусмотрены проектом. Каждый квадрат и прямоугольник, который получается во внутреннем пространстве разметки, должен проверяться путем измерения его диагоналей.

Чтобы шнур было удобно крепить во время обозначения внутренних несущих стен, можно к парам колышков, обозначающим границы стены с разных сторон, прикрепить сверху доску с вбитыми в нее двумя гвоздиками. К ним и будет прикреплен шнур, который не сможет выскользнуть из такого лабиринта. Устанавливать такие доски нужно на одном горизонтальном уровне, который соответствует той высоте фундамента, которая указана в проектной документации. Очень важно, чтобы при выполнении разметки была выдержана строгая горизонтальность всей сетки меток. Именно из них состоит фундаментная плоскость. Они также являются тем ориентиром, от которого меряют глубину траншей.

Закончив разметку под фундамент, вы должны увидеть на своем участке красивую картинку из контуров, обозначенную парами шнурочков. Углы фундамента будут обозначены пересечениями этих шнурков. Точки крепления шнуров переносятся за границы фундамента и должны сохраняться вплоть до завершения всех работ по его сооружению.

Советы от профессионалов

Благодаря опыту наших специалистов, для которых разметка фундамента своими руками – привычное дело, мы можем дать вам несколько ценных советов по этой теме:

Копая траншею под фундамент, лучше делать небольшие отступы в каждую сторону. Примерно по 5 сантиметров. Сделав это, вы не будете подвержены риску потери колышков.
Работая над разметкой фундамента, очень удобно пользоваться обноской. Это колышки, которые стянуты леской. Они располагаются параллельно с фундаментом на расстоянии нескольких сантиметров от его линии.
Если вам нужен шаблон, с помощью которого вы будете измерять прямые углы, его можно сделать из двух досок, прочно состыковав их с помощью уголка. Длина каждой из этих досок должна быть не менее одного метра.
Углы также можно проверять столярными угольниками или обычными школьными треугольниками. Еще с этой задачей неплохо справляются уголки от листов OSB или любых других материалов, изготовленных на заводе.
Когда разметка фундамента своими руками будет закончена, получившийся рисунок нужно еще раз сверить с проектом в каждой детали и перепроверить все размеры стен и расстояния между ними. После этого колышки необходимо закрепить прочно.

Закончив все эти манипуляции, можно начинать копать траншеи и готовить к установке опалубку. Внизу этой страницы вы сможете увидеть своими глазами, как правильно происходит разметка фундамента своими руками. Видео подготовлено опытными специалистами и дает совершенно четкое представление обо всех тонкостях и нюансах этого процесса.

Несмотря на то, что многие новички в строительном ремесле часто не знают, как сделать разметку под фундамент своими руками, опытные мастера могут выполнить ее в течение нескольких часов. Для этого им понадобится два человека, набор необходимых инструментов и проектная документация. Среди специалистов этот этап считается самым простым и быстровыполнимым. Тем не менее, результат этой работы всегда подвергается коррекции. Она необходима после того, как все земляные работы будут завершены, и нужно будет выставлять опалубку для фундамента. Земляные работы часто нарушают первоначальную разметку, но это обычно не критично и легкоисправимо.

Создавая разметку под фундамент дома, не забывайте о том, что от результата этой работы зависит, насколько безопасным и надежным получится здание, и насколько долгой будет его эксплуатация. Правильно выполнив разметку, вы сможете построить прочный качественный фундамент, на котором дом сможет простоять много лет и служить не одному поколению вашей семьи. Обратите также свое внимание на тот факт, что строительная сфера развивается очень быстро. С каждым днем в ней появляются все новые и новые технологии, инструменты и открытия, помогающие возводить прочные, многофункциональные здания в рекордные сроки.

Начиная строительство собственного дома, не смотрите в сторону старых технологий. Пообщайтесь со специалистами, посоветуйтесь с ними по вопросам, в которых слабо ориентируетесь, и тогда каждый этап строительства пройдет для вас легко и быстро. Архитекторы и строители компании «ИнноваСтрой» всегда рады общению с новыми клиентами. Они всегда готовы не только создать для них проект дома или взять на себя выполнение основных работ по его возведению, но и подробно рассказать, как можно самостоятельно справиться с такими задачами.

Разметка под фундамент своими руками: как сделать

Схематическое изображение формирования разметки фундамента

От правильности сделанной разметки будет зависеть долговечность здания. Чтобы сделать разметку не потребуется особых усилий и наличия различных инструментов. Всю работу могут выполнить два человека с минимальным набором инструментов:

строительный шнур;
рулетка;
угольник;
колышки;
гидроуровень.

Разметка выполняется после выравнивания стройплощадки. Чем лучше будет подготовлено место, тем легче и удобнее будет переносить проектные схемы с бумаги на саму площадку. Сам процесс можно разделить на разметку внешнего периметра и разметку самого фундамента, включая внутренние перегородки и пристройки к будущему зданию.

Прямоугольный фундамент

Схема разметки фундамента с указанием ширины

Первую сторону фундаментной основы привязывают к какому-либо объекту на площадке. Ориентиром для привязки может служить ограждение участка или соседние постройки. Стоит учитывать и расположение солнца.

Согласно выбранному ориентиру, натягивают первый шнур на нужное расстояние и забивают два колышка. Чтобы колышки не провалились во время копания траншеи, их устанавливают дальше угла фундамента. Места пересечения шнуров будут обозначать углы. Такой способ размещения шнуров позволит сохранить первоначальную разметку при выемке грунта.

Разметка внешнего контура и формирование угла фундамента

Изображение сформированного угла фундамента

Например, будет строиться дом 6 х 8. После разметки стороны, которая будет служить его длиной, размечают вторую сторону. Для этого забивают еще колышек, привязывают к нему шнур и натягивают перпендикулярно первому. Точку пересечения шнуров скрепляют. Это и будет угол фундамента. На втором шнуре нужно сделать отметку, которая должна равняться ширине 6 м.

Для формирования угла применяется теорема Пифагора. Чтобы не заниматься глубокими геометрическими расчетами, берут два отрезка 3 м и 4 м. На первом шнуре, который обозначает длину фундамента, от угла отмеряют 4 м и ставят отметку.

На втором шнуре наносят отметку на расстоянии 3 м. Далее рулеткой соединяют одну отметку с другой так, чтобы на рулетке было отделено 5 м. Если расстояние между отметками будет равно 5 м, все нормально. Если нет, то конец второго шнура с отметкой 3 м перемещают, пока рулетка не установится на нужное расстояние.

Построение прямоугольника

Пошаговая инструкция определения прямого угла

После выравнивания угла в 90 градусов, на шнуре длины делают отметку 8 м, а на шнуре ширины 6 м. Дальше переходят к третьей стороне. Натягивают третий шнур перпендикулярно первому и скрепляют на отметке 8 м.

Четвертый шнур натягивают перпендикулярно второму и скрепляют на отметке 6 м. Чтобы получить четырехугольник с прямыми углами необходимо, чтобы обе отметки на третьем и четвертом шнурах совпали.

Если длины диагоналей четырехугольника одинаковые, то получен прямоугольник. Но диагонали могут быть одинаковые и в равнобедренной трапеции. Поэтому главным условием построения правильного прямоугольника является наличие угла 90º, а в равнобедренной трапеции таких углов нет.

Этот способ является внешней разметкой. Она подходит для плитного фундамента. При изготовлении фундаментной основы ленточного типа производят разметку по внутреннему периметру, с учетом ширины ленты.

После того, как первоначальная разбивка сделана, переходят ко второму этапу — обноски территории. Это позволит сохранить натянутые шнуры, обозначающие контуры основы до конца строительства.

Обноски устанавливают за пределами траншей. Они состоят из попарно вбитых столбиков, соединенных планкой. Установка обноски является ответственным моментом. Их монтируют так, чтобы верхние части планок были на одном уровне. Для этого и требуется гидроуровень. Шнуры, натянутые на верхние планки, будут служить нулевой горизонтальной отметкой опоры.

Разметка под плитный фундамент

Формирование котлована под плитный фундамент

Эта работа легкая, но является важным этапом строительства. Без точной разбивки, дальнейшая эксплуатация будущего дома может обернуться частым ремонтом здания и фундаментной основы.

Как произвести правильно эту работу? Для этого на подготовленном участке с помощью колышков и шнуров наносят наружный контур основания. Потом через обноски натягивают шнуры, которые будут служить нулевой отметкой и черновым полом будущего дома. Особенностями разметки плитного фундамента является:

проводить ее проще, потому что здесь достаточно разметить только внешний контур периметр, а с установкой внутренних стен и перегородок определяются уже, когда фундамент готов;
разбивку опоры делают на 1 м шире во все стороны от периметра, чтоб была возможность установить дренажную систему и отмостку;
если в проекте предусмотрена терраса, балкон или другие пристройки, их тоже размечают и заливают вместе с фундаментом.

Ведь это основание должно быть монолитным и гарантировать целостность и надежность построенного объекта.

Ленточное основание и столбчатый фундамент

Схема создания разметки ленточного фундамента

Делается разбивка внешнего контура по теореме Пифагора. Дальше отступают проектную ширину ленты и выполняют разметку внутри. Шнуры закрепляют за установленные обноски на высоте нулевой горизонтальной отметки.

Со столбчатым фундаментом вся работа выполняется так же, как под ленточное основание. Отличие в том, что по углам и по всему периметру, согласно проектной документации, наносят разметку на места заглубления столбов.

После заглубления столбов до проектной отметки и при наличии в проекте установки ростверка, делают еще одну разметку, применив двухъярусную обноску.

Сначала натягивают шнуры для внешнего и внутреннего периметров ростверка на уровне оголовок столбов. Дальше выполняют верхнюю обноску на уровне ростверка.

Если фундамент произвольной конфигурации

Пример фундамента произвольной конфигурации

Очень часто фундаменты имеют неправильную форму. Современные постройки могут иметь Г- или Т-образную форму, разные выступы. Отдельные стены здания бывают округленными.

Но даже при очень сложном фундаменте начинают с разметки прямоугольника, а уже к нему добавляют другие фигуры.

Для крыльца или дымохода камина выполняют прямоугольное основание. Их можно просто пристроить к основному фундаменту без установки дополнительных шнуров. Но в некоторых случаях устанавливают дополнительные обноски.

Разметку окружностей, дуг и многоугольных элементов выполняют относительно их центра. Для круглой основы вбивают колышек в нужную точку фундамента, и с помощью шнура вместо циркуля наносят линии основания.

При разметке многоугольного элемента размечают квадрат, а потом формируют многоугольник. Возле каждого угла ставят обноски, и шнуром намечают периметры.

Неправильная форма опоры

Нестандартная форма опор для основания дома

Такие основания встречаются редко, но если возникла такая потребность, то разметку делаем так: на чертеж накладывают кальку с координатной сеткой и намечают опорные точки.

Потом натягивают координатную сетку из шнуров и на следующем этапе, с помощью этой сетки, переносят все опорные точки контура на грунт.

Подводя итог, можно сказать, что разметка фундамента своими руками не представляет трудности и не требует определенного опыта. Сделать его может любой застройщик на своем участке самостоятельно, без применения каких-либо сложных инструментов.

Единственной трудностью может послужить нанесение разметки нулевой горизонтальной точки. Для этого используют гидроуровень или нивелир. Но и в этом случае можно применить простой дедовский способ.

Понадобится обычный длинный поливной шланг. Если он изготовлен из непрозрачного материала, то на его концы добавляют отрезки из прозрачной трубки и заливают в него воду. Один конец шланги подводят к выбранной нулевой точке и совмещают уровень воды с этой точкой. Уровень воды на втором конце шланги и будет означать нулевой горизонтальный уровень.

S. Mark Taper Foundation

Часто задаваемые вопросы — цикл предоставления грантов 2021

1. Как мне подать заявку на грант?

Первым шагом в подаче заявки на грант от S. Mark Taper Foundation является отправка письма-запроса (LOI) через наш онлайн-портал. Посетите нашу страницу «Как подать заявку» для получения дополнительной информации.

2. Кто может подать заявку в Фонд С. Марка Тапера?

Любая некоммерческая организация 501 (c) (3), которая обслуживает клиентов в Южной Калифорнии (см. «Как подать заявку» для конкретных округов) и не получила грант от S.Mark Taper Foundation в течение последних трех грантовых циклов.

3. Какие виды финансирования предоставляет Фонд С. Марка Тапера?

Мы обеспечиваем общую операционную поддержку, поддержку программы и поддержку капитала.

4. Какие проблемные области финансирует Фонд С. Марка Тапера?

Обычно мы финансируем организации, которые работают в следующих областях: искусство, гражданские дела, образование, окружающая среда, здравоохранение и социальные услуги.

5.Какую сумму я должен запросить в своем письме-запросе?

Фонд С. Марка Тапера не дает организациям рекомендаций относительно суммы их запросов. Вместо этого мы рекомендуем вам принять это решение, исходя из размера вашей организации и размера прошлых грантов (как от Фонда С. Марка Тапера, так и других фондов).

6. Предоставляет ли Фонд С. Марка Тейпера многолетнее финансирование?

Фонд С. Марка Тапера предоставляет многолетние гранты только на капитальные проекты.

7. Сколько грантов присуждается каждый год?

Ежегодно присуждается от 70 до 90 грантов.

8. У моей организации есть финансовый спонсор. Можем ли мы подать заявку на грант?

Да, Фонд С. Марка Тапера предоставляет гранты организациям с финансовыми спонсорами.

9. Я работаю в местном отделении национальной некоммерческой организации. Можем ли мы подать заявку на грант?

Организации, которые предоставляют услуги в одном из восьми округов Южной Калифорнии, имеют право подать заявку на получение гранта.Пожалуйста, посетите страницу «Как подать заявку», чтобы увидеть список соответствующих округов.

10. Недавно я получил грант от Фонда С. Марка Тапера. Когда я могу отправить еще одно письмо-запрос?

Прошлый грантополучатель не имеет права на три грантовых цикла сразу после года, в котором он получил свой грант. Например, организация, получившая грант в 2018 году, не будет иметь права подать заявку на другой грант до 2022 года.

11.Могу ли я подать предложение после указанного срока?

Фонд С. Марка Тапера не принимает поздние предложения.

12. Доступны ли инструкции по гранту?

Да. См. «Рекомендации по LOI».

13. Могу ли я встретиться или позвонить по телефону с сотрудником Фонда по вопросу о праве моей организации на участие или предложении LOI?

У сотрудников Фонда нет встреч или телефонных звонков для обсуждения индивидуальных запросов на участие.Однако, если у вас есть общие вопросы относительно права на участие, портала онлайн-грантов или «Руководства по запросу», напишите нам по адресу gra[email protected] или позвоните по телефону (310) 476-5413.

14. Как я узнаю, был ли одобрен мой LOI для перехода к стадии подачи заявки?

Фонд С. Марка Тапера свяжется по электронной почте с генеральным директором / исполнительным директором вашей организации и сотрудником, который отправил ваше письмо-приглашение, чтобы предложить вашей организации подать полную заявку.Убедитесь, что вся контактная информация в профиле вашей организации актуальна. К концу октября каждый заявитель получит окончательное решение.

15. Наш LOI был отклонен. Вы можете сказать нам почему? Как скоро мы сможем подать повторную заявку?

Из-за нехватки времени у наших сотрудников фонд S.Mark Taper Foundation не может предоставить индивидуальный отзыв об отклонениях. Организация, которая была отклонена и соответствует руководящим принципам Фонда, имеет право повторно подать заявку в следующем грантовом цикле.Прошлый грантополучатель не имеет права на три грантовых цикла сразу после года, в котором он получил свой грант.

16. Какие виды подтверждающей документации нам нужно будет представить вместе с письмом о намерениях и заявкой на грант?

Перед открытием нового грантового цикла Фонд сделает PDF-версии каждого письма о намерениях доступными для загрузки на веб-сайте. Эти документы включают полные списки необходимых загрузок.

17. Планируете ли вы посещение объекта вместе с нами?

S.Mark Taper Foundation может посетить объект во время или после процесса подачи заявки. Если мы решим посетить объект, мы свяжемся с организацией, чтобы назначить дату и время.

18. Что мне делать, если я забыл пароль к своей учетной записи на портале онлайн-грантов?

Нажмите кнопку «Забыли пароль» на странице входа на портал онлайн-грантов Фонда С. Марка Тапера и следуйте инструкциям.

19. К кому мне обратиться, если у меня возникнут вопросы о портале онлайн-приложений?

Свяжитесь с Фондом по электронной почте grants @ smtfoundation.org или по телефону (310) 476-5413.

Фонд С. Марка Тейпера

Благодарим вас за интерес к подаче заявки в Фонд С. Марка Тейпера. Фонд проводит один грантовый цикл каждый год, начиная с процесса письма-запроса (LOI). Письма о намерениях будут приниматься через портал онлайн-грантов с 12:00. (полдень) 1 декабря 2020 года по стандартному тихоокеанскому времени. Крайний срок подачи письма-заявки — 12:00. (полдень) 3 февраля 2021 года по стандартному тихоокеанскому времени. Просроченные заявки, неполные письма-запросы, бумажные копии или документы, отправленные по электронной почте, НЕ будут рассматриваться.Как отправить письмо-запрос

Шаг 1: Внимательно ознакомьтесь со следующими документами перед тем, как приступить к вашему LOI:

o Руководящие принципы LOI
o График процесса предоставления грантов: обзор годового цикла выдачи грантов
o Часто задаваемые вопросы (FAQ)
o Письмо-запрос GOS 2021 — PDF-версия
o Запрос на Программу на 2021 год — Версия PDF
o Письмо с запросом на 2021 год — Версия PDF

Шаг 2: Создайте учетную запись или войдите в существующую учетную запись, щелкнув следующую ссылку: S.Портал онлайн-грантов Фонда Марка Тейпера

Шаг 3. Отправьте письмо-запрос через портал онлайн-грантов с 12:00 вечера. (полдень) 1 декабря 2020 года по тихоокеанскому стандартному времени до 12:00. (полдень) 3 февраля 2021 г. по стандартному тихоокеанскому времени.

О нашей онлайн-заявке

Фонд С.Марка Тапера перешел от бумажного процесса подачи заявок к онлайн-системе в декабре 2019 года, что означает начало цикла предоставления грантов 2020 года. Мы воодушевлены этим изменением и надеемся, что оно упростит процесс для соискателей и сделает нашу выдачу грантов более экологически чистой.Если у вас есть вопросы или возникнут трудности с навигацией по новой системе, напишите нам по адресу gran[email protected] или позвоните по телефону (310) 476-5413.

Нажмите на ссылку ниже, чтобы получить доступ к порталу онлайн-грантов. Новым пользователям необходимо будет создать учетную запись, а вернувшиеся пользователи смогут войти в систему, используя информацию существующей учетной записи.

Чтобы создать новый или продолжить существующий, щелкните здесь: Портал онлайн-грантов Фонда С. Марка Тапера

Как создать и создать фонд

Обзор

Если вы похожи на большинство людей, вы уже жертвуете на благотворительность.Но, возможно, вам захочется чего-то большего. Как бы вы хотели:

— Не ограничиваться раздачей чековых книжек и получить больше от благотворительности?

— Объедините свою семью, создав постоянное благотворительное наследие?

— Построить прочную структуру для пожертвований, которую можно будет передать своим детям и дальше?

— Есть ли у вас филантропические эксперты, которые помогут вам начать работу, к которым вы можете обратиться, когда вам понадобится совет?

Варианты финансирования и инвестирования

Частные фонды обычно финансируются одним человеком, семьей или бизнесом.Они могут финансироваться за счет самых разных активов и продолжать удерживать их. Другие механизмы предоставления обычно ликвидируют любые активы, которые не являются публичными ценными бумагами, вскоре после финансирования.

Активы, которые могут принадлежать частному фонду, включают:

Денежные средства и ценные бумаги открытого типа
Альтернативные активы, включая частный капитал
Недвижимость
Материальные активы (искусство, ювелирные изделия, предметы коллекционирования)
Нематериальная личная собственность ( авторские права, патенты, роялти)
Страхование жизни и аннуитеты

Если у вас есть благотворительный траст на остаток средств, вы обычно можете указать свой фонд в качестве бенефициара.

Foundation Source не управляет активами. Мы тесно сотрудничаем с назначенным вами доверенным финансовым консультантом и делимся своим опытом по особым вопросам, связанным с активами частного фонда.

Варианты пожертвований

Частные фонды имеют широкую свободу действий для осуществления любой деятельности, если они продвигают благотворительные цели.

Помимо поддержки общественных благотворительных и других типов некоммерческих организаций, фонд может:

Выдавать гранты физическим лицам для оказания помощи в случае стихийных бедствий и экономических трудностей
Предоставлять ссуды, которые возвращаются фонду
Создавать программы стипендий и вознаграждений , и выберите получателей
Грант напрямую международным организациям
Предоставление средств коммерческим компаниям, если они используются на благотворительные цели
Запуск собственных благотворительных программ, таких как прокат куртки или бесплатная столовая

Наши специалисты по фондам будут сопровождать вас на каждом этапе пути, чтобы вы могли легко воспользоваться всеми вариантами, санкционированными IRS, для достижения своих благотворительных целей.

как разметить под дом своими руками, как правильно сделать разбивку осей участка

Особенности

Виды конструкций

Общие правила

Инструменты

Как сделать?

Два метода построения прямоугольного фундамента

Под столбчатый фундамент

Под ленточный фундамент

Под плитный фундамент

Сложная разметка

Советы

Разметка в зависимости от типа фундамента

Ленточный фундамент

Столбчатый фундамент

Рассмотрим устройство каждого из типов фундамента отдельно

Ленточный фундамент

Свайный фундамент

Плитный фундамент

Столбчатый фундамент

Как разметить фундамент: технология советы секреты!

Подготовка к разметке фундамента

Этапы выполнения замеров

Начало разметки

Внутренние границы

Выполнение обноски

Использование нивелира

Особенности разметки ленточного фундамента

Как разметить столбчатый фундамент?

Разметка плитного фундамента

Не нашли ответов в статье? Больше информации по теме:

Разметка фундамента своими руками: фото, видео

Как сделать разметку фундамента своими руками?

Какие инструменты нужны для разметки фундамента?

Какую нужно выполнить подготовительную работу?

Внешний контур

Внутренний контур

Советы от профессионалов

Разметка под фундамент своими руками: как сделать

Прямоугольный фундамент

Разметка внешнего контура и формирование угла фундамента

Построение прямоугольника

Разметка под плитный фундамент

Ленточное основание и столбчатый фундамент

Если фундамент произвольной конфигурации

Неправильная форма опоры

S. Mark Taper Foundation

Фонд С. Марка Тейпера

Как создать и создать фонд

Обзор

Варианты финансирования и инвестирования

Варианты пожертвований

Добавить комментарий Отменить ответ
