Как правильно установить и подключить розетку? Схемы подключения

установка розетки своими руками

Подключаем розетку своими руками

При выполнении строительных или ремонтных работ обойтись без розетки практически невозможно. Поэтому давайте рассмотрим, как правильно выполняется установка и подключение розетки.
Первое что важно выполнить — это отключить подачу электричества в помещение, где планируется выполнять подключение розетки. После отключения источника питания, рекомендуется дополнительно убедиться в том, что электричество отключено. Далее, выполняется подготовка коробки (подрозетник), в которую будет установлена новая розетка. Важно чтобы провода в ней находились в свободном доступе.

Установка новой розетки

Последовательная установка розетки

Первым делом берется в руки розетка и разбирается, отсоединяется наружный корпус от внутренней части. Далее, берем плоскогубцы, с помощью которых обрезаем лишний провод. Как правило, оставляется не больше и не меньше 10 см провода для подключения розеток. Именно такой длины вполне достаточно для того, чтобы подключение выполнить максимально качественно и удобно. С каждого конца провода удаляется 1 см изоляции.

Зачистка концов проводов для подключения розетки

Зачистка проводов с помощью съемника изоляции

Размещение розеток с учетом потребителей

блок на две розетки

Перед установкой розеток стоит определиться с их численностью, а также их местоположением. Условия размещения таких элементов напрямую связаны с местоположением потребителей электрической энергии, которые весьма неподвижны в виде холодильника, телевизора и компьютера. В таких местах, как правило, монтируется несколько розеток (блок розеток от 2 до 5 шт.) для обеспечения возможности подключения вспомогательных электрических приборов. Это, более оптимальное решение, нежели использование тройников и удлинителей. Ведь это приводит к дополнительной нагрузке на розетку, что значительно сокращает срок ее использования.

Блок розеток подключается методом шлейфа (параллельно)

Подключение розеток с помощью шлейфа

Схема подключения блока розеток — шлейфом

Горизонтальный блок розеток

Также необходимо учесть и розетки для временных приборов. Сюда можно отнести элементы в виде пылесоса, ноутбука, зарядного устройства для мобильного устройства и утюга. Большинство специалистов не рекомендуют устанавливать розетки в санузлах с целью предотвращения попадания влаги, что может привести к выходу из строя розетки, а в отдельных случаях может привести к различным травмам у человека. Если все же не обойтись без розетки, например для электрического бойлера, розетку нужно установить специальную, защищенную от влаги с уровнем защиты не менее IP-44 .

Накладная влагозащитная розетка для ванной комнаты

В сырых помещениях устанавливают розетки с уровнем защиты не менее IP44
Монтаж розеток производят на уровне от 30 до 80 см от чистого пола в местах, которые доступны для подключения потребителей и для проведения качественного обслуживания. При этом дистанция до приборов не должна быть большой, чтобы электрический шнур не натягивался, а свободно провисал.

Различные способы крепления розеток

Способ крепления розетки напрямую связан с ее конструктивными особенностями, материалом, который находится в основе стены, а также каким образом проложен кабель. Если он прокладывается в пластиковых коробах, то довольно часто применяются розетки для выполнения наружной установки. Крепление таких элементов проходит с помощью саморезов на гипсокартонную перегородку или дюбель-гвоздей на кирпичную или бетонную стену. Когда проходит проводка внутреннего кабеля (скрытого типа), то розетки должны иметь совершенно иную конструкцию и их крепление происходит на заранее установленную коробку.

Суппорт розетки крепиться к установочной коробке с помощью винтов

Суппорт крепится к коробке с помощью винтовМеталлический суппорт розетки

Последние элементы также имеют различную конструкцию, что определяется материалом, который содержится в основе возведенных стен. Если отделка проводилась из гипсокартона, то в нем проделывается отверстие, согласно размера коробки, а саму коробку прижимают к гипсокартону с помощью специальных винтов. Затем проходит подключение проводов к розетке, и лишь потом она крепится к коробке.

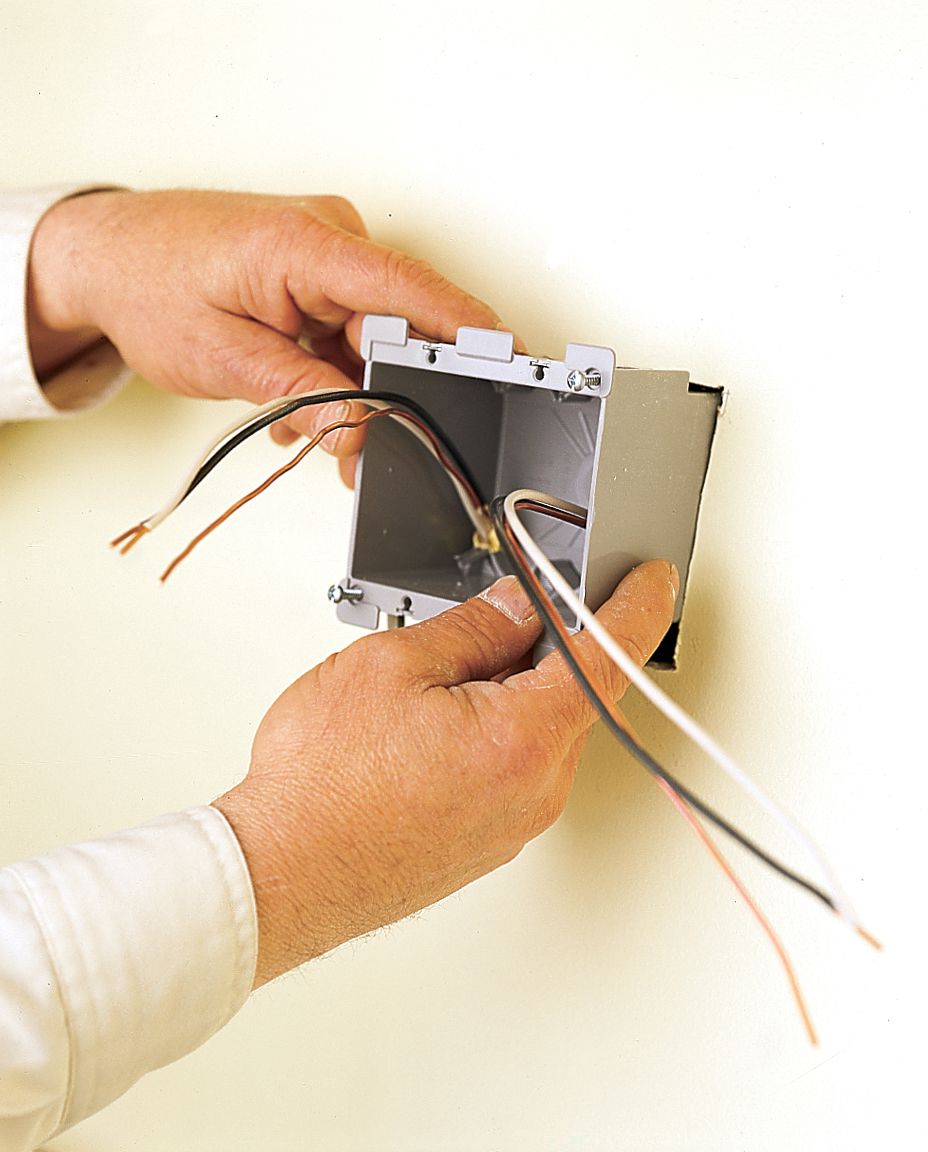

Установка коробок для розеток в гипсокартоне

Монтаж розеток в гипсокортонную стену

Если потребуется монтировать розетку на стену с бетонным или кирпичным основанием, то необходимо изначально воспользоваться специальной коронкой и проделать в стене кольцевую канавку по размеру коробки, а лишь потом с помощью зубила или перфоратора выбрать середину. В образованную нишу устанавливается и закрепляется коробка. Установка и крепление розетки проходит аналогичным способом, как в гипсокартонной перегородке.

Установка коробок на твердом основании

Скрытая установка розеток

Места расположения розеток

В ванной комнате  достаточно установить несколько розеток для оптимизации работы стиральной машины, электрической бритвы и фена. В стандартных комнатных помещениях устанавливается до 4 розеток, а в прихожей потребуется установка как минимум одна розетка.  Линии должны быть обеспечены защитой УЗО для защиты человека от поражения электрического тока.

Риск получить электротравму если нет УЗО

При подключении групп потребителей торопиться не следует, поскольку от правильности выполнения работы будет зависеть долговечность и эффективность работы розеток и кроме этого, ваша безопасность.

Подключаем розетки в соответствии расцветки проводов

Для удобства при выполнении работы при производстве электрического провода применяются цветовые оттенки, позволяющие безошибочно определить предназначение провода. Так, синий указывает на то, что провод должен подключаться к «нулю», к фазе подключаются провода с белым оттенкам, а к заземлению подключаются провода с желто-зеленым оттенком. Это самая распространенная цветовая палитра проводов, бывает и другая цветовая гамма проводов.

Подключаем розетки по расцветке проводов

Подключение розетки по расцветке

Разобравшись, какой провод, к какой клемме подключать, можно приступить к работе. Конец провода вставляется в гнездо и при помощи имеющегося винта затягивается до максимума.

винтовой зажим проводов в розетке

После того как провода будут подключены к розетке ее необходимо вставить в коробку. Фиксируется розетки при помощи специальных зажимов, которые по мере вкручивания расходятся и прижимаются к стенкам подрозетника.

Когда розетка будет надежно установлена в коробке, выполняется установка наружной крышки.

Установка наружной крышки для розетки

Облицовочную крышку розетки стянуть винтом

Все что требуется, крышку приложить к внутренней части розетки и стянуть их между собой винтом. При закручивании винта необходимо соблюдать осторожность, поскольку если перетянуть винт, то крышка розетки может сломаться. Все подключение закончено, теперь включаем и проверяем выполненную нами работу и если все в порядке можно начинать эксплуатировать розетку.

Убеждаемся в наличии питания в розетке

Тестируем розетку на наличие питания

Видео. Как правильно установить и подключить розетку?

Оцените качество статьи:

Как установить розетку: подробная инструкция с фото и видео

1. Приготовьте необходимые инструменты и материалы

Неважно, меняете вы старую розетку во время ремонта или монтируете новую после вселения в квартиру. Вам не обойтись без следующих вещей:

  • розетка — с заземлением или без, в зависимости от проводки;
  • монтажная коробка (подрозетник), совместимая с новой розеткой и подходящая для установки к типу стены;
Слева подрозетник для сплошных стен (кирпич, бетон и газобетон), а справа — для полых (гипсокартон). Отличие последнего в прижимных ушках / leroymerlin.ru
  • индикатор напряжения (тестер) — для определения фазы;
  • крестообразная и плоская отвёртки — для монтажа;
  • нож — для зачистки проводов;
  • кусачки — для обрезки;
  • алебастр или гипс — для фиксации подрозетника в сплошной стене.

2. Снимите крышку старой розетки

moikolodets.ru

Если вы не меняете розетку, а устанавливаете новую — переходите к следующему разделу.

Отвёрткой с изолированной рукояткой выверните крепёжный винт, который находится по центру, и снимите крышку.

YouTube-канал «Электрик в доме»

Не забывайте, что контакты розетки находятся под напряжением! Не касайтесь их отвёрткой и действуйте с особой осторожностью.

3. Проверьте провода

Осмотрите розетку изнутри, чтобы понять, двумя или тремя проводами она подключена. В домах старой постройки их чаще всего два — фаза и ноль. В современных квартирах к последним добавляется заземление.

YouTube-канал «Электрик в доме»

По цвету или с помощью индикаторной отвёртки определите, какой из проводов — фаза, а какой — ноль. Для этого возьмите отвёртку за рукоятку так, чтобы большой палец лёг на металлический кружок в её верхней части. Затем поочерёдно коснитесь наконечником отвёртки контактов розетки. Тот, на котором индикатор зажжётся, будет фазой, второй — нулём.

Внешний вид типичных проводов для розеток: тройной — с заземлением, двойной — без / remotvet.ru

Когда проводов три, подключать их нужно строго в соответствии с маркировкой. Назначение легко определить по цвету:

  • земля (PE или Protective Earth) — жёлто-зелёный или жёлтый;
  • ноль (N или Null) — синий;
  • фаза (L или Lead) — коричневый, красный или белый.

4. Отключите электричество

Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире. Для этого ручки автоматов нужно перевести вниз — индикаторы на них сменятся с красных на зелёные или с единицы на ноль. Автоматические выключатели не всегда промаркированы, поэтому обязательно убедитесь, что питание действительно обесточено.

Флажки взведены и виден красный индикатор — автомат находится во включённом состоянии / ac220.ru

Если в квартире установлен распределительный щит с несколькими автоматами, отключите только те из них, которые защищают розетки. Так вы сможете работать при освещении и соблюсти меры безопасности.

5. Демонтируйте старую розетку

electry.ru

Если вы не меняете розетку, а устанавливаете новую — переходите к следующему пункту.

Ещё раз убедитесь в отсутствии напряжения. Поочерёдно дотроньтесь до контактов розетки индикаторной отвёрткой, касаясь большим пальцем металлической части на рукоятке, — контрольная лампа загораться не должна.

YouTube-канал «Электрик в доме»

Отвёрткой ослабьте зажимы контактов и вытащите проводники. Выверните винты крепёжных распорок и извлеките розетку из монтажной коробки.

6. Установите монтажную коробку

5domov.ru

Смонтировать новую розетку в старый подрозетник не выйдет. Советские установочные коробки имеют больший диаметр, и современные розетки будут попросту выпадать из них, выдёргиваясь из стены вместе с вилкой.

Извлеките старую коробку или сразу очистите посадочное место в стене от штукатурки и пыли. Затем примерьте подрозетник и убедитесь, что он свободно помещается, не выступая за уровень стены. При необходимости расширьте отверстие.

YouTube-канал «Электрик в доме»

Если стена из гипсокартона, просто проденьте провод через подрозетник. Закрепите коробку, завернув винты зажимов.

YouTube-канал «Электрик в доме»

Для сплошных стен используйте алебастр или гипс, замешанный с водой до густой кашицы. Смочите стену водой и нанесите смесь в отверстие. Затем проденьте провод через подрозетник и вставьте коробку, выровняв её относительно стены. Замажьте щели вокруг. Подождите несколько минут, пока алебастр или гипс застынут.

7. Зачистите провода

joinfo.ua

Если кабель слишком длинный, обрежьте его кусачками так, чтобы он выступал за пределы стены примерно на 5–7 см. Аккуратно снимите внешнюю оболочку и уберите 5–10 мм изоляции с каждого проводника.

YouTube-канал Remont5.ru

8. Подключите розетку

rozetkaonline.ru

Если розетка без заземления, провода можно подключать в любом порядке. Скорее всего, обозначений на ней не будет, но по правилам фаза должна быть справа, а ноль — слева.

В розетке с заземлением провода также допускается менять местами, но желательно располагать фазу к контакту L, а нулевой проводник — к контакту N.

Заземление обязательно следует подключать к контакту с обозначением ⏚ или PE! Если маркировки нет, то к центральному контакту, ведущему к характерным усикам внутри розетки.

YouTube-канал Borisov-Pro

Возьмите новую розетку и снимите с неё крышку. Ослабьте зажимные винты контактов, затем поочерёдно вставьте в них проводники в соответствии с маркировкой и тщательно затяните. Следите, чтобы в зажим попала именно зачищенная часть провода, а не изоляция.

9. Закрепите механизм

sibelektrika.ru

Ещё раз проверьте правильность подключения и подтяните контакты отвёрткой. Аккуратно подогните жилы проводников, чтобы они сложились гармошкой, и вставьте механизм в монтажную коробку.

Выровняйте его горизонтально, чтобы розетка не была перекошена. Заверните боковые винты, которые разожмут распорки и зафиксируют механизм. Если на корпусе подрозетника есть дополнительные винты для более надёжной фиксации, заверните их тоже.

YouTube-канал Borisov-Pro

10. Установите крышку

alkiv.ua

Поставьте верхнюю крышку розетки и закрепите её с помощью винта. Если конструкцией предусмотрена декоративная панель, предварительно установите её.

YouTube-канал «Электрик в доме»

11. Включите электричество

ivd.ru

Подайте напряжение, включив рубильник в распределительном щитке на площадке или в квартире. Будьте внимательны и не перепутайте автоматические выключатели.

12. Проверьте розетку

kursremonta.ru

Если после подачи электричества свет не погас и автоматы не выбило, значит, вы всё сделали правильно. Но прежде чем включать в розетку какие-нибудь приборы, лучше проверить её ещё раз.

Для этого возьмите индикаторную отвёртку и поочерёдно коснитесь всех контактов. Контрольная лампа должна загораться только на правом. На левом контакте и на усиках заземления огонёк индикатора светиться не должен.

Читайте также 🔧💡🔑

Как правильно подключить розетку?

Установка розеток

Способ установки розетки зависит от типа проводки, которых существует всего два:

  1. Открытый

  2. Скрытый

В случае установки розетки для скрытой проводки, в стене продалбливается отверстие, устанавливается подрозетник, в которую затем устраивается сама розетка.

При установке розетки для открытой проводки, процесс становится гораздо проще, так как розетка устанавливается непосредственно на стену. Для старых моделей розеток может понадобиться деревянная накладка для увеличения безопасности их эксплуатации, а современные розетки не нуждаются и в этом.

Как правильно установить и подключить розетку?

Первое, что нужно сделать перед установкой, это правильно выбрать месторасположение будущей электрической точки.

В зависимости от того, в каких помещениях устраиваются розетки, должны быть выдержаны определенные расстояния:

  • В жилых комнатах — на расстоянии 20-30 см от пола

  • В квартирах, в которых присутствуют дети — выше их роста или же следует использовать специальные накладки

  • В кухнях — на расстоянии 1.3 метра от пола

  • От газовых труб и электроприборов — на расстоянии не менее 50 см

  • В ванных и душевых — 1 м от пола

  • Еще некоторые правила вы найдете на картинке ниже

Разобравшись с местом установки, можно начинать подготавливать место в стене для монтажа розетки.

Подготовка отверстия под розетку

Для того чтобы устроить розетку в бетонной стене понадобится:

  • Перфоратор

  • Алмазная коронка

  • Молоток

  • Зубило

  • Установочная коробка

  • Штукатурный раствор

В случае если розетка будет устанавливаться в гипсокартонную перегородку, то можно вместо перфоратора использовать обычную дрель и коронку, приспособленную специально для гипсокартона.

В данном случае будет рассмотрена установка розетки в бетонную стену. Для того чтобы устроить в такой стене отверстие, нужно сначала сделать разметку. Для этого берется подрозетник, карандашом обводятся его контуры, и к нему уже прикладывается коронка.

После этого отверстие прорезается на необходимую глубину, равную размерам подрозетника, и при помощи зубила и молотка камень выбивается и вынимается из углубления.

Затем от готового отверстия продалбливается штроба под проводку. В подрозетнике может быть предусмотрено отверстие для ввода кабеля, а может и нет, и тогда его придется выломать самостоятельно.

После подготовки штробы, можно прокладывать в нее кабель и устанавливать подрозетник, для этого отверстие обязательно очищается от мусора, мелких камушков и пыли. Затем наносится грунтовка и укладывается штукатурный раствор, который позволит надежно закрепить установочный короб.

Когда коробка будет установлена в отверстие, по краю ее также нужно будет обмазать штукатуркой.

Подключение розетки

После того как штукатурный раствор высохнет и будет отшлифован, можно подключать провода к розетке. Для того чтобы сделать это правильно, нужно разобраться в ее устройстве.

На колодке розетки можно увидеть 3 контакта: 2 из них предназначены для подключения фазы и ноля, а третий — для заземления.

Подключаются они вот по такой схеме:

Важно! Перед тем, как начинать подключать провода, нужно обязательно обесточить квартиру. Проверить отсутствие напряжения в розетке можно при помощи специального прибора — мультиметра.

Разобравшись с тем, куда какой провод будет подключаться, нужно зачистить концы проводов и подсоединить их к контактам розетки. Подключение производится при помощи пружинного или винтового зажима. После этого можно скрутить излишки проводов и аккуратно уложить их в коробе.

Завершающий этап

После подключения остается только прикрепить колодку к стене и завершить процесс. Колодка крепится либо при помощи винтов, либо при помощи шурупов. А после прикрепления розетки, нужно установить пластиковую накладку, все — установка розетки завершена.

Установка розетки с выключателем

Розетка, совмещенная в выключателем в одном блоке — это довольно распространенная конструкция.

Вот так она выглядит:

Такое устройство чаще всего устраивается около ванной комнаты или туалета, что делает более удобным управление источниками света в этих двух помещениях .

Для подключения розетки с выключателем нужно 5 проводов: фаза, ноль, заземление и 2 провода, которые подключаются к 2-м лампочкам.

Схема подключения такова:

Заземление и нулевой проводник подключаются к розетке, а вот фаза перемычкой подключается и к розетке, и к выключателю.

Остаются еще 2 провода, которые соединяются с двумя источниками света в комнатах.

В итоге получается, что в розетке находится все три проводника, а на выключателе (на нижнем контакте) — фаза. При нажатии клавиш, фаза перейдет на верхний контакт, и, соответственно, лампа загорится.

Нулевой и заземляющий проводник, необходимые для нормальной работы светильников, проводятся из распределительной коробки точно так же, как и при подключении розетки.

Если блок состоит из розетки и одноклавишного выключателя, то схема подключения отличается только отсутствием одного из верхних контактов.

Следуя инструкциям, подключить розетку одинарную или розетку с выключателем, будет достаточно просто. Однако важно соблюдать все правила безопасности при устройстве электрических точек. При отсутствии необходимых навыков и понимания вопроса, лучше воспользоваться услугами электрика.

Для выяснения деталей процесса и визуализации всего сказанного, можно посмотреть видео по правильной установке розеток:

Больше информации

Задать вопрос

схема подключения.

⋆ Руководство электрика

Содержание статьи

Как подключить розетку.

Нашу жизнь просто невозможно представить без электрических приборов. Большое количество бытовой техники уверенно вошло в наши квартиры, чтобы облегчить домашнюю работу и информационное пространство. Поэтому всё чаще требуется установка новой розетки для подключения различных электроприборов.

Какие правила нужно соблюдать при монтаже электрической розетки, как правильно подключить одинарную и двойную розетки, какие инструменты понадобятся и другие нюансы мы расскажем в этой статье.

Рис.1 — визуальная схема подключения розетки

При выполнении работ по подключению розетки необходимо:
1. Перед электромонтажными работами обязательно нужно обесточить проводку на вводе в дом или квартиру.
2. Внимательно изучите прилагаемую инструкцию к изделию и следуйте её указаниям.
Не игнорируйте данные рекомендации, т. к. это может спасти вам жизнь.

Подготовка к подключению розетки.

Чтобы подключить самостоятельно розетку к электрической сети нужно подготовить следующее:

  • определиться с выбором типа розетки и приобрести её;
  • проложить провод к месту расположения будущего разъёма электросети;
  • подготовить необходимый для монтажных работ инструмент;
  • выполнить пошаговую инструкцию, которая описана ниже.

Сегодня в магазинах представлен широкий выбор разнообразных розеток для любых помещений, в различном исполнении:

  • наружные;
  • внутренние;
  • одинарные, двойные, тройные и т.д.;

Больших отличий при подключении того или иного вида розеток нет. Разница лишь в способах их установок.

Рис.2 — исполнение розеток

Подрозетники – это коробки, изготовленные из пластмассы или материала не проводящего ток и стойкого к воспламенению. Для его установки требуется наличие ниши в стене.

Закреплять подрозетник необходимо очень прочно, чтобы розетка вместе с ним не вывалилась из места установки.
Это правило нужно обязательно учесть, т.к. многие не выключают приборы из сети, взявшись за вилку, а тянут её из розетки за шнур.

Рис.3 — подрозетники

Как подключить розетку самостоятельно.

Никаких особых навыков, чтобы правильно подключить электро розетку, не нужно. Всё делается достаточно легко, просто следуйте нашим рекомендациям.

Итак, как правило, для подключения имеется три провода:

Обратите внимание, что заземляющий провод может отсутствовать, если при монтаже электропроводки его не прокладывали. Это не повлияет на работу электроприборов, но для обеспечения безопасности данный проводник должен быть установлен.

На всех розетках нанесены специальные символы, которые указаны выше (фазный провод, нулевой провод, заземление), поэтому вы точно не ошибётесь. В принципе, никакой разницы нет, если при подключении розетки вы поменяете местами фазный и нулевой провода — на работу электроприборов это не повлияет. Главное запомните, что заземляющий провод подключается к металлическому корпусу розетки.

На рисунке 4 вы можете видеть, как правильно подключить провода к розетке. Ничего сложного, просто следуйте обозначениям на корпусе.

Рис.4 — подключение розетки.

А на рисунке 5 представлена схема подключения розетки с заземлением. Напомним, что при отсутствии заземляющего проводника, ничего при подключении не меняется, за исключением заземлителя.

Рис.5 — схема подключения розетки.

Как подключить двойную розетку.

Процесс подключения двойной розетки аналогичен подключению одинарной. То есть, необходимо правильно подцепить провода:

Разница заключается лишь в том, что необходимо провести шлейф от одной розетки к другой.

Провода ко второй розетке необходимо подключать тем же образом, что и к первой, ошибиться здесь не реально.

На рисунке 6 представлена схема подключения розетки с заземлением. Если необходимо подключить двойную розетку без заземления, то просто не задействуется заземляющий проводник.

Рис. 6 — схема подключения двойной розетки.

Если же вам нужно подключить тройную розетку, либо четверную и т.д., то действуйте совершенно также, как и при подключении двойной розетки, то есть прокладыванием шлейфа проводов к каждой последующей розетки.

1. Шлейф — отрезок провода, соединяющий параллельно или последовательно несколько электроприборов.

Как из одной розетки сделать две и как правильно провести розетку от розетки

Радиальное подключение (иногда называемое подключением «звездой», которое не следует путать со схемой, используемых в трехфазных цепях). Такое техническое решение повсеместно применяется в квартирах и частных домах.

Блок: 5/14 | Кол-во символов: 585
Источник: https://shtyknozh.ru/kak-soedinit-rozetki/

Подготовка стены

Монтаж двойной розетки немного сложнее, чем одиночной и зависит от типа исполнения оборудования:

  1. Для крепления двойной розетки неутопленного (открытого) вида нужно лишь прикрутить корпус к стене шурупами.
  2. Для крепления корпуса двойной розетки утопленного или внутреннего типа с разводящими планками (описан выше как первый вид розетки), следует высверлить в стене одно отверстие перфоратором со специальной насадкой (немного большего размера, чем подрозетник). Если стена бетонная, нужно использовать режим сверления с ударом. Если стена из кирпича или гипсокартона, то только сверление. Крепится так же, как и одинарная в один подрозетник.
  3. Для крепления двойной розетки с параллельным соединением (описана выше как второй тип) следует сначала высверлить одно отверстие для первого подрозетника. Затем приложить устройство к стене и обозначить место сверления для второго подрозетника, используя уровень. Сделать второе отверстие. Далее нужно взять сверло диаметром, немного большим, чем диаметр гофры для проводов перемычки, и просверлить отверстие между двумя подрозетниками.

Блок: 5/12 | Кол-во символов: 1095
Источник: https://remontkvartiri.me/elektrika/rozetki/kak-podklyuchit-dve-rozetki-na-odin-provod. html

Ошибки при проведении розетки

И хотя проведение дополнительной розетки является несложным заданием, новички часто допускают ошибки. Такое досадное недоразумение, как неправильный монтаж новой электроточки, способно обернуться крупными неприятностями.

Поэтому важно обратить особое внимание на наиболее распространенные ошибки и постараться их избежать.

Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может.

Во-вторых, желательно использовать провода из одного материала – если розетка запитана медным проводом, то вторую от нее следует проводить тоже с применением медного провода такого же диаметра.

Галерея изображений

Фото из

Клеммник винтовой конструкции

Клеммник ВАГО пружинного типа

Колпачок СИЗ для крепления скрутки

Зажим-разветвитель ВАГО

Третья ошибка, допускаемая при самостоятельном подключении – нарушение очередности присоединения проводов. Чтобы этого не произошло, нужно четко разобраться с назначением каждого и правильно определить место его крепления.

Для удобства желательно перед покупкой новой розетки посмотреть старую, разобрав ее. Это делается строго после отключения питания от электросети.

Следует обратить внимание на наличие заземляющего провода – если его нет, что часто встречается в хрущевках и прочих домах старой постройки, то и провод для новой розетки лучше брать без земли. О том, как действовать в случае подключения розетки с заземлением, написано здесь.

Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки. Здесь, не имея опыта, достаточно сложно найти баланс.

Поэтому, чтобы минимизировать объем предстоящих работ, желательно провести репетицию по подсоединению проводов на запасном отрезке проводов. Для проверки качества скрепления можно использовать лампочку.

Можно подобрать наиболее удобный вариант скрепления проводов между собой – покупать нужно оригинальные клеммники или другие изделия, опасаясь подделок

Пятая ошибка – когда провод пустили по диагонали. Это недопустимо, да и стандартами проведения электропроводки такое запрещено – провод следует прокладывать вертикально. Хотя домашние умельцы способны еще и не на такое.

Не следует так поступать – если будет проводиться через пару лет косметический ремонт, то обнаружить точное место прохождения провода будет крайне проблематично и его можно случайно повредить.

Закреплять провода в контакте рабочего механизма также следует качественно. Для этого пригодится отвертка

Шестая ошибка, а точнее, неприятность – это неудачно подобранный дизайн декоративной накладки розетки. Этот момент на работоспособности механизма никак не скажется – только будет бросаться в глаза, выбиваясь из общей концепции дизайна комнаты.

Чтобы избежать такого диссонанса, следует заранее подобрать наиболее подходящую модель, способную гармонично вписаться в имеющуюся стилевую композицию.

Выбрать подходящую по цвету и форме модель розетки сейчас несложно – производители наперебой предлагают самые изысканные варианты. Важно, чтобы изделие не оказалось подделкой

Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок. Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно.

Блок: 5/6 | Кол-во символов: 3339
Источник: http://sovet-ingenera.com/elektrika/rozetk-vykl/kak-iz-odnoj-rozetki-sdelat-dve.html

Выводы и полезное видео по теме

Чтобы из одной розетки получилось две, можно использовать максимально простой способ – поставить двойную модель вместо одиночной. Пошагово этот вариант продемонстрирован в видео:

В видео ролике кратко изложены основные принципы последовательного подключения розеток:

Перед началом работ по проведению розетки следует четко определить, какой провод за что отвечает. Как правильно это сделать, не имея практического опыта, подскажет видео-пособие:

Видео обзор популярных соединителей, используемых для соединения проводов между собой:

Рассмотрев вопрос о целесообразности проведения новой розетки от уже существующей и приняв решение о ее монтаже, предстоит внимательно отнестись ко всем этапам проведения работ.

В дальнейшем предстоит строго придерживаться правил эксплуатации новой электроточки, чтобы исключить перегрузку линии – нельзя в такие розетки одновременно включать 2 довольно мощных прибора.

Решили самостоятельно подключить двойную розетку из одной или из одной сделать целых две, но не уверенны, что делаете все правильно? Или уже выполняли такую работу и можете дать дельный совет посетителям нашего сайта? Пожалуйста, оставляйте свои , участвуйте в обсуждениях, задавайте вопросы.

Блок: 6/6 | Кол-во символов: 1220
Источник: http://sovet-ingenera.com/elektrika/rozetk-vykl/kak-iz-odnoj-rozetki-sdelat-dve.html

Параллельное и последовательное подключение розеток и выключателей: как подключить розетку с заземлением

Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями. Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки. Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки. В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя. Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя. Из параллельных соединений наиболее популярно подключение розетки шлейфом.

Блок: 7/14 | Кол-во символов: 847
Источник: https://shtyknozh.ru/kak-soedinit-rozetki/

Закрепление в стене

Важно надежно закрепить подрозетник в отверстии стены, чтобы не произошло вытаскивания розетки в процессе эксплуатации. Для этого лучше всего использовать алебастр, который можно купить в магазине. Развести его с водой до получения густой пасты, затем намазать смесь в отверстие для подрозетника. После этого вставить подрозетник в стену на алебастр и обязательно выровнять его по уровню. Чтобы смесь подсохла, необходимо подождать час-полтора и только потом устанавливать розетку. Она крепится к подрозетнику лапками с винтами – вставляется розетка, затягиваются болты крепления. Завершающий этап – установка декоративной панели.

Блок: 7/12 | Кол-во символов: 651
Источник: https://remontkvartiri.me/elektrika/rozetki/kak-podklyuchit-dve-rozetki-na-odin-provod.html

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Блок: 10/12 | Кол-во символов: 1803
Источник: https://remontkvartiri.me/elektrika/rozetki/kak-podklyuchit-dve-rozetki-na-odin-provod.html

Схема подключения розеток

Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Блок: 9/14 | Кол-во символов: 810
Источник: https://shtyknozh.ru/kak-soedinit-rozetki/

Узнайте больше о подключении розеток

Почему так редко используется последовательное подключение?

Если вы задумались, как подключить розетки последовательно, то вам следует помнить, что такая схема имеет две неприятные особенности:

  • Напряжение в собранной цепи повышается от первой розетки к последующим. А повышение напряжения, в свою очередь, приводит к усилению нагрева розеток и вилок, а так же к лишней нагрузке на электроприборы.
  • Так как схема подразумевает запитывание каждой розетки от предыдущей, то порча одной из них приведет к выходу из строя всех идущих после нее.

Последовательное подключение розеток имеет смысл использовать в случаях, когда использоваться эти точки питания будут для маломощных электроприборов – небольших светильников, зарядок телефонов и ноутбуков, фенов и т. д. Для силовых трехфазных розеток на кухне такая схема может быть попросту опасной.

Чем лучше параллельное подключение?

Параллельное подключение розеток, в отличие от последовательного, обеспечивает независимость каждой точки питания. Напряжение всегда будет равномерное – сколько бы розеток в цепи не участвовало. А работоспособность каждой отдельно взятой точки питания совершенно не влияет на все остальные. Такая схема наиболее стабильна и безопасна для бытовой техники, а минус имеет один – больший расход проводов.

Параллельное подключение применяется не только на отдельно стоящих розетках, но и в блоках из двух и более штук. Все преимущества такой схемы в этом случае сохраняются. Правда, сам процесс подключения будет более трудоемким и долгим.

Как подключить выключатель и розетку?

Схема подключения выключателя и розетки может быть разной. Например, так она будет выглядеть для блока из розетки и выключателя:

  1. От распред. коробки до блока тянем трех- или, если заземления не будет, двухжильный кабель. На розетку подключаем фазу, ноль, и землю, если она есть.
  2. Далее от розетки фазу зажимаем в клеммы выключателя.
  3. От выключателя фазу тянем до светильника и так их подключаем.
  4. От распред. коробки к светильникам прокладываем ноль и землю.

И еще одна схема. Она не сложная, и подойдет для выключателя, располагающегося отдельно от розетки:

  1. От розетки фаза проводится через выключатель и подключается к светильникам.
  2. Ноль и земля для светильников тянутся так же от розетки.

Как видите, схемы разные, но общее правило у них одно: фаза обязательно должна разрываться выключателем.

Розетка с заземлением: что делать, если проводка двухжильная?

Подключение розетки с заземлением не составит труда, если проводка в квартире или доме трехжильная. Но вот в строениях, где сеть разводилась много лет назад, проводка, как правило, в две жилы: фаза и ноль. В этом случае проблему можно решить двумя способами:

  • На лестничной площадке всегда есть распределительный щиток, с заземлением. Нужно протянуть от него контакт в квартиру, и через шину распределить заземление уже по всей квартире. Использовать лучше провод с медной жилой.
  • Выполнение так называемого «зануления». Здесь к клеммам заземляющего контакта подсоединяется ноль. Этот способ стоит использовать только в крайнем случае, так как могут возникнуть проблемы в работе розеток с заземлением.

Как соединить розетку с проводами?

В том, как подсоединять провода к розетке, нет ничего сложного. Сначала подготавливаем провод: внешнюю изоляцию снимаем примерно на 10 см, а жилы зачищаем на 1,5 см. Делается это специальным инструментом или любым удобным ножом. С розетки снимаем защитную пластиковую крышку, а затем откручиваем зажимные винты – так, чтобы между их шляпками и основанием зажима было пространство ок. 5 мм. Так же выкручиваем винт и на клемме заземления. Теперь электророзетка готова к подключению. Зачищенные провода – фазу, ноль и землю, по одному вкладываем в свое гнездо и плотно затягиваем винтами.

Есть еще один вариант крепления проводов к розетке. Каждую жилу зачищаем на 2 см и оголенные коны сворачиваем кольцами с таким диаметром, чтобы в них вошли ножки винтов. Каждый винт поочередно откручиваем и вкладываем под него скрученные в кольца концы проводов. Вставляем винт обратно и плотно затягиваем. Такая сборка надежнее, но времени занимает больше.

Как подсоединить тройной выключатель?

Тройная розетка подключается параллельным или последовательным способом, они описаны выше. Тройной выключатель можно подсоединить также двумя способами:

  1. От розетки. Ноль и земля на светильники при этом идут от розетки же или от распределительной коробки.
  2. От распределительной коробки. Фаза идет на выключатель и подсоединяется к клеммам клавиш. Затем жилы возвращаются в распределительную коробку и оттуда разводятся к светильникам. Ноль и земля идут от коробки на светильники напрямую.

Второй способ предпочтительнее, так как в первом случае, при выходе из строя розетки перестанет работать и выключатель.

Как подключить двойную розетку, если разводка сделана для одинарной?

Для работы понадобится двойная розетка с двойным же подрозетником, отрезок трехжильного кабеля (ок. 25 см) и инструменты для резки и зачистки проводов. Подключение производится так:

  • В левое гнездо подрозетника вытягиваем провода.
  • Отрезаем кусок кабеля, с обоих концов зачищаем жилы.
  • Вкладываем кабель в подрозетник так, чтобы его концы выходили из обоих гнезд.
  • В левом гнезде скручиваем попарно жилы проводки с жилами кабеля – фаза с фазой, ноль с нолем и т. д.

Далее делаем соединение проводов с розетками, обычным порядком.

remotn.ru

Блок: 12/12 | Кол-во символов: 5379
Источник: https://remontkvartiri.me/elektrika/rozetki/kak-podklyuchit-dve-rozetki-na-odin-provod.html

Как правильно подключить розетку — подробная инструкция

Для одиночных и двойных это выполнить не сложно (установка таких розеток предполагает сверление одного отверстия в стене), а вот тройную розетку установить будет сложнее. Необходимо точно отметить центры розеток, учитывая расстояние между ними.

При необходимости прокладывать проводку на новом месте на стену наносят прямые линии (горизонтальные и вертикальные). Криволинейные трассы и косые не допускаются: это затруднит в дальнейшем поиск места повреждения и ремонт проводки.

Необходимые инструменты и материалы

Для работы в доме с кирпичными и бетонными стенами необходимо иметь в своем распоряжении:

  • перфоратор;
  • специальную насадку – коронку диаметром 70 мм с твердосплавными резцами;
  • индикатор напряжения;
  • зубило;
  • молоток;
  • прямую и фигурную отвертку;
  • узкий и средний шпатели.

Для выполнения электропроводки необходимо заменить старый алюминиевый кабель на новый, медный. Изоляция жил – двойная, сечение (для розеточной группы) – 2,5 мм². Рекомендуется использовать кабель типа ВВП-2×2,5 или ВВП-3×2,5. Кроме того, понадобятся подрозетники (пластиковые стаканчики диаметром 67 мм), алебастр для их фиксации и розетки. Последние выбирают согласно личным предпочтениям и по цвету лицевой панели: она может сочетаться с цветом отделочного материала для стен.

Штробление стен

Для того, чтобы не делать широкие штробы и избежать уборки большого количества строительного мусора, можно использовать следующий способ при штроблении стен.

Он удобен для прокладки одиночных кабелей, что чаще всего приходится делать именно при установки розеток. Необходимо болгаркой сделать пропил необходимой глубины. При этом в процессе резки «алмазному» кругу следует придавать волнообразные движения: это несколько расширит борозду. В местах поворота пропила (то есть в углах) штробу расширить зубилом и молотком.

В проделанную таким способом штробу хорошо укладывается плоский трех- или двухжильный кабель типа ВВП благодаря плоскому сечению. При этом его практически не нужно «примораживать» раствором алебастра: кабель будет хорошо держаться в стене. После его укладки стену выравнивают гипсовым раствором с помощью средней ширины шпателя.

Перед началом электромонтажных работ следует выключателем, расположенным в щитовой, отключить подачу электроэнергии. Нужно проверить наличие напряжения на клеммах.

Как подключить розетку с заземлением

Для того, чтобы не возникло проблем, следует вначале правильно выполнить соединение проводки в монтажной коробке. Следует помнить, что фазный провод (обычно такой имеет коричневый, черный или красный цвет изоляции) должен соединяться с скруткой фазных проводов. Ее определяют индикатором напряжения. Нулевой провод (синий, белый) – с нулевым, «земляной» (желтый, желто-зеленый) — с заземленным проводом.

Теперь о том, как подключить розетку с заземлением. Ошибка может быть опасной для жизни: соединение фазного провода с «земляной» клеммой приведет к появлению напряжения на корпусе бытового прибора. Чтобы этого избежать, необходимо знать расположение клемм розеток. «Земля» подключается к центральной клемме. К остальным двум клеммам – фазный провод и нулевой (их можно менять местами).

Заземление необходимо для безопасности: оно предотвратит поражение человека током при утечке тока на корпус бытовой техники. Поэтому «земляная» жила кабеля, подключенного к розетке, должна соединяться другим концом с «земляными» жилами кабелей, проложенных от щитовой в подъезде.

Как подключить двойную розетку

Особых отличий в монтаже такой розетки не существует, так как у нее тоже будет три клеммы, как у одиночной. Разница состоит только в ориентации корпуса и отверстий для вилки. Вертикально устанавливаемые могут внешне отличаться от тех, что размещают горизонтально. Способ установки ни на что не влияет и выбирается исходя из личных пожеланий.

Розетка фиксируется в подрозетнике, «примороженном» с помощью алебастра (его наносят шпателем), а затем устанавливается ее лицевая панель.

«>

пока нет!

Блок: 14/14 | Кол-во символов: 4008
Источник: https://shtyknozh.ru/kak-soedinit-rozetki/

Кол-во блоков: 21 | Общее кол-во символов: 31922
Количество использованных доноров: 3
Информация по каждому донору:
  1. https://shtyknozh. ru/kak-soedinit-rozetki/: использовано 6 блоков из 14, кол-во символов 12328 (39%)
  2. http://sovet-ingenera.com/elektrika/rozetk-vykl/kak-iz-odnoj-rozetki-sdelat-dve.html: использовано 5 блоков из 6, кол-во символов 9803 (31%)
  3. https://remontkvartiri.me/elektrika/rozetki/kak-podklyuchit-dve-rozetki-na-odin-provod.html: использовано 6 блоков из 12, кол-во символов 9791 (31%)

Детальная инструкция, как подключить розетку?

Монтаж электрических коммуникаций требует определенных знаний, опыта, осторожности не только на производстве, но и в быту, поэтому сегодня речь пойдет о том, как правильно подключить розетку в собственной квартире.

Сразу отметим: при малейших сомнениях в своих знаниях, лучше обратитесь за помощью к профессионалам, ибо речь идет не только о вашем здоровье, но и жизни, а с электричеством шутки плохи.

Как это делается?

Если вы хорошо учили физику в школе, помните закон Ома и прочую теорию в данной области, можно смело приниматься за работу. Однако некоторые нюансы все же напомним.

Во-первых, провода, ведущие к новой розетке, должны соответствовать таковым во всем доме по сечению и материалу. То есть, если к другим розеткам подходит медная многожильная проводка сечением 2,5 мм2, то к новой розетке из распределительной коробки нужно проложить аналогичную.

Подключаем розетку быстро и просто

То же самое и с алюминиевым цельным кабелем. Соединять алюминий и медь нельзя ввиду разного сопротивления материалов и как, следствие, перепадов нагрузок на разных участках цепи, а также по причине окисления металлов.

Менять сечение новых проводов тоже не стоит, ибо чем больше сечение, тем меньше сопротивление, а, следовательно, и нагрев жил кабеля под нагрузкой.

Во-вторых, нужно определить источник подключения. Это может быть распределитель или другая розетка. В любом случае схема подключения исключительно параллельная: фаза – фаза, ноль – ноль, земля – земля.

Определить, где что находится в исходной точке, можно с помощью светодиодного индикатора-щупа. Когда жало щупа касается фазного провода, светодиод загорается. Если ноль, то ничего не происходит.

Внимание! Будьте осторожны! Проверить эти параметры можно только под напряжением. Не касайтесь руками оголенного провода и жала щупа, держите последний только за корпус.

Розетка перед подключением

В-третьих, нужно определить местоположение нового объекта и решить, какой тип розетки и проводки монтировать. Первые бывают врезными и накладными, вторые – открытые и закрытые. Монтаж, разумеется, будет отличаться, о чем ниже расскажем подробнее.

Система врезного и закрытого типа потребует проведения подготовительных работ в виде штробления и сверления перекрытий (потолка, стен).

Место под розетку рассверливается в стене с помощью коронки нужного диаметра. Глубина определяется с таким расчетом, чтобы пластиковый держатель объекта был целиком утоплен в стену, но не глубоко. Внешние края стакана должны быть утоплены на несколько миллиметров, так, чтобы потом место установки можно было облагородить.

Рекомендуем посмотреть на оригинальные варианты ретро электрики: https://el-deco.ru/landings/retro_elektrika/

Штробление осуществляется от потолка к розетке строго вертикально. Для этого подойдет перфоратор или зубило с молотком. После прокладки кабеля штроба заделывается алебастром, а затем штукатурится.

С накладным и открытым типом все гораздо проще: от распределителя к розетке к стенам на дюбелях крепится пластиковый короб подходящего сечения, куда затем помещается кабель. Накладной элемент также прикрепляется к стене с помощью дюбелей.

Штробление стены

В обоих вариантах проводку необходимо прокладывать ровно, с минимальным числом поворотов. Но в реальности этого не избежать и углы поворота должны составлять 90 градусов. Если распределитель и розетка расположены на разных стенах (а иногда и в разных комнатах), кабель прокладывается только по потолку, ни в коем случае не через пол по соображениям безопасности.

И еще одно крайне важное правило: никогда не прокладывайте кабель «в натяг», обеспечьте запас хотя бы 100 мм. Это связано с небольшой деформацией перекрытий под воздействием разности температур в разные времена года, а также с тем, что при ослаблении контактов и несвоевременном контроле их фиксации изоляция начнет перегреваться и плавиться, а поврежденные концы придется обрезать. Но не прокладывать же при этом новую проводку, в самом деле.

Теперь о том, как подключить розетку, в том числе с заземлением расскажем ниже.

Схема устрйоства заземления

При наличии современной готовой проводки в доме это не составит труда, поскольку провода отличаются цветом изоляции. Фаза – обычно коричневого или красного цвета, ноль – синего или белого, земля – зеленого или желтого. Хотя, цвета изоляторов проводов могут быть другими, поэтому не ленитесь предварительно их «прозвонить» мультиметром или индикатором с батарейками и лампочкой.

Разумеется, при этом нужно отключить рубильник, обесточив комнату, а лучше и квартиру целиком, но предварительно надо определить фазу. Как это делается, описывалось выше.

Если с фазой все ясно, то, как дополнительно определить, где ноль, а где земля? Элементарный способ – патрон с лампочкой и двумя проводами.

БУДЬТЕ ОСТОРОЖНЫ – снова придется работать под напряжением.

Одним проводом патрона касаемся фазы, другим – двух других по очереди. При замыкании фазы и ноля лампа загорится, в другом случае – нет.

Прозвонить проводку от счетчика к распределителю и далее к нужным объектам (розеткам, выключателям), можно также с помощью индикатора.

Как это осуществляется, можно увидеть в ролике. Ничего сложно в этом нет.

После определение каждого провода приступаем к их подключению к колодке розетки. Ноль и фаза закрепляются на одинаковых контактах и затягиваются крепежными винтами. Земля фиксируется отдельно. Визуально перепутать места креплений практически невозможно. Но эта операция осуществляется до установки колодки в держатель, поскольку контактная группа располагается с тыльной стороны детали.

Важный момент – крепежные винты. Их нужно затягивать до упора для обеспечения хорошего контакта соединений, но в то же время с дозированным усилием, чтобы не пережать проводку. Это особенно актуально для алюминиевых жил старого образца. В противном случае раздавленные концы придется обрезать и процесс подключения начинать заново.

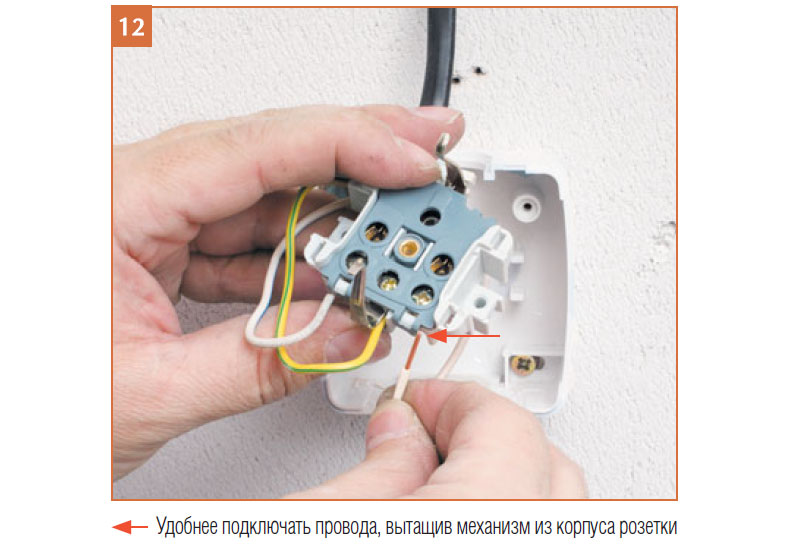

Так выглядит розетка в разобранном виде — ничего страшного нет, как видите 🙂

И еще – когда речь заходит о многожильном медном проводе, перед установкой в колодку его концы следует пропаять, чтобы жилы не распадались. Это необязательно, но значительно облегчит процесс монтажа.

После этого колодку можно вставлять в держатель, фиксировать распорными лапками с помощью затяжки винтов так, чтобы объект держался надежно и не выпадал из держателя в процессе эксплуатации, после чего сверху закрыть внешней крышкой и также закрепить ее винтом.

Два слова о заземлении

Сейчас это является неотъемлемым требованием безопасности и при постройке дома закладывается в конструкцию. Система нужна для удаления статического электричества.

Проще говоря, в случае возникновения пробоя на корпус прибора разряд уходит в землю, не скапливая электричество и не выводя из строя систему управления оборудованием.

Осуществляется это забиванием в землю рядом металлического штыря на глубину 1,5 м (лучше, если таких штырей 4, смонтированных в определенной последовательности), соединения его со стальной оцинкованной полосой, проложенной либо по наружной стене дома, либо с вмонтированной в перекрытие в процессе строительства с выведенным наружу концом. В доме от пластины идет провод на заземляющую шину – колодку, от которой проводка разводится к потребляемым источникам.

Схема представлена на рисунке ниже.

Схема заземления

В старых квартирах (так называемых «хрущевках») такой системы нет и смонтировать ее дополнительно не представляется возможным по техническим причинам.

Многие задаются вопросом: сколько розеток можно подключить в квартире? Однозначного ответа на этот вопрос нет, на данный параметр влияют несколько факторов: сечение и материал проводки, количество и потребляемая мощность предполагаемого оборудования.

Стоит лишь заметить, что нагрузка на сеть в помещении должна быть по возможности равномерной, то есть не нужно в одну точку подключать только телевизор, а другую перегружать эксплуатацией, например, бойлера, компьютера и кондиционера одновременно.

Если же имеет место обращение к квалифицированным специалистам, нужно знать, сколько стоит подключить розетку, чтобы рассчитать планируемые расходы. Стоимость услуги ориентировочно составляет $ 2-5 за одну розетку, в зависимости от конкретных требований к монтажу. Если вам самостоятельно проблематично сделать проводку в квартире, то сэкономьте свое время и нервы: пишите нашим специалистам в форму внизу справа. Они быстро и четко рассчитают стоимость работ и качественно их выполнят. Не стесняйтесь — консультация и расчеты бесплатны.

Подключение электрических розеток с заземлением.


Групповые электросети, прокладываемые от щитка до штепсельных розеток, должны выполняться трехпроводными и состоять из фазного — L, нулевого рабочего — N и нулевого защитного — РЕ проводников, т.е. розетки следует устанавливать с заземлением.

Номинал автоматического выключателя для розетки:

— При монтаже электролиний от щитка до розеток, учитывается не только сечение провода(кабеля), но и номинальный ток электроустановочного изделия. Номинал штепсельной розетки по току составляет 16А(10А).
— На линии штепсельных розеток(розетки) устанавливается автоматический выключатель номиналом, непревышающим номинал тока розетки — 16А(10А).
В процессе эксплуатации должен быть исключен любой возможный вариант перегрузки электроустановочных изделий по току.

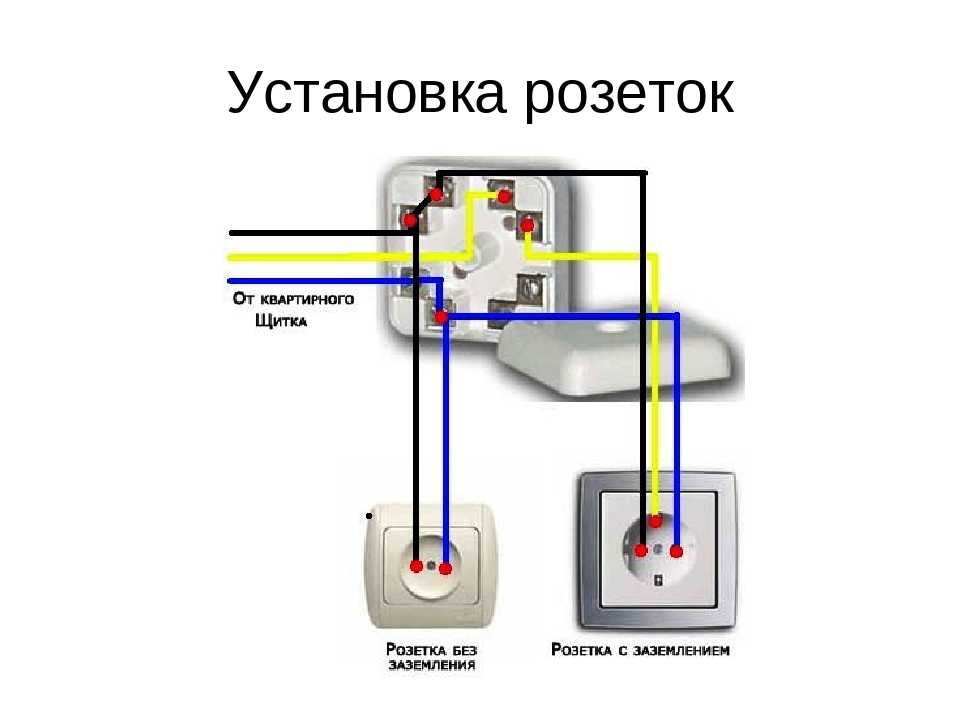

Схема подключения розетки с заземлением:


L — фазный провод;
N — нулевой рабочий;
PE — защитный проводник, к нему подключается заземляющий контакт розетки.

Установка розетки с заземлением в двухпроводную сеть:

При установке розетки с заземляющим контактом(заземлением) в двухпроводную электролинию(L;N), ставить перемычку между нулевым рабочим проводником и заземляющим контактом розетки — категорически запрещено.
При подключении розеток в электросеть нужно использовать качественные изделия, соответствующие государственному отраслевому стандарту. Сертифицированными электроустановочными изделиями пройдены испытания по механической прочности, износостойкости, испытательным током(розетка должна выдерживать ток больше своего номинала) и т.д. Минимальная устойчивость штепсельной розетки к току короткого замыкания должна быть 10 кА.


Фото: штепсельная розетка 220В, 16А с заземляющим контактом(заземлением) и «шторками».

Элекрооборудование с большей мощностью(например однофазная электроплита), подключается через силовую розетку с заземляющим контактом или, напрямую(без розетки), через трёхжильный кабель, прокладываемый от щитка.


Штепсельная розетка с заземлением, с плоскими контактами, номинал 32А.


Как подключить розетку? Схемы подключения розеток

Как подключить и установить электрическую розетку?

Что такое электрическая розетка, розетка или розетка? Электрическая розетка

(NEC) также известна как розетка и, чаще, розетка (IEC). Согласно NEC, розетка — это точка (точки) в системе электропроводки, где ток может быть взят и использован электрическими приборами и оборудованием, подключив их к ней.

Розетка, в которой установлена ​​одна или несколько розеток или контактное устройство питания, установленное в розетке для подключения электрической нагрузки через вилки и выключатели.

Обычная розетка или стандартная розетка имеет винты (клеммы) с обеих сторон. Латунные винты должны быть подключены к линейному (горячему, под напряжением или фазе) проводу, а серебряные винты должны быть подключены к нейтральному проводу. Другими словами, горячий провод от главного выключателя должен быть подключен к клемме с узким лезвием, а нейтральный провод должен быть подключен к клемме с широким лезвием.Заземляющий провод подключается к клемме заземления (в основном винт зеленого цвета).

Имейте в виду, что латунные винты (для горячих клемм) электрически соединены друг с другом с помощью разрывного ребра (язычка), следовательно, подключение одного латунного винта к горячему проводу также подаст питание на второй латунный винт. В некоторых случаях вы можете удалить отрывной язычок между двумя латунными винтами (для провода под напряжением) и разделить розетку для другого конкретного применения (мы покажем на следующих схемах подключения).

В сегодняшних уроках по электромонтажу мы покажем, как подключить и установить электрическую розетку различными способами.

Параллельное подключение нескольких розеток

На этой простой электрической схеме несколько розеток подключены параллельно. Каждая розетка независима друг от друга, поскольку они подключены к отдельным кабелям. Имейте в виду, что последовательное соединение розеток противоречит кодексу NEC (также это не имеет смысла, так как если один из выходных проводов перережется или одна неисправная розетка сделает всю цепь бесполезной), за исключением розеток GFCI и AFCI.

Подключение нескольких розеток с выключателем

На следующих схемах подключения показано, что несколько розеток подключены к однополюсному переключателю (переключатель SPST, односторонний или двусторонний в США). Как показано на рис., выключатель сначала устанавливается в проводку, а горячий провод от выключателя питает все другие параллельно подключенные розетки, следовательно, операция включения/выключения розетки может управляться с помощью выключателя.

Подключение выключателя к розетке

В этой проводке выключатель добавляется к существующей розетке путем удаления провода под напряжением с латунной клеммы розетки и подключения к первой клемме выключателя. Вторая клемма переключателя затем снова подключается к латунной клемме розетки. Таким образом, розетка подключается и управляется (ВКЛ/ВЫКЛ) с помощью выключателя.

Подключение розетки 15 А с выключателем освещения

В этой проводке к существующей розетке добавлен выключатель света. Горячая клемма розетки подключается к первой клемме выключателя, а вторая клемма выключателя подключается к точке освещения. Наконец, нейтральный провод от розетки подключается к лампочке.

Подключение раздельной розетки с выключателем

В этой проводке работа выхода разделена на две части, т. е. верхний выход управляется переключателем, а нижняя часть всегда горячая. Для этого просто удалите отрывной язычок (язычок) между латунными клеммами (горячими), как показано на рис. Подключенный выход переключателя (горячий) к верхней латунной клемме, а нижний горячий вывод должен быть подключен к входному проводу переключателя.

Проще говоря, к первому контакту выключателя и нижнему контакту розетки следует подключить общий горячий провод. Второй вывод выключателя (как горячий) должен быть подключен к верхнему горячему выводу розетки. Наконец, подключите нейтральный и заземляющий провода соответственно, как показано на рис. ниже.

Таким образом, операция ВКЛ/ВЫКЛ верхней части (розетки) управляется переключателем, в то время как нижняя розетка всегда горячая и активная.

Подключение AFCI и GFCI к розетке

В этой проводке выход подключается к клеммам нагрузки GFCI, где GFCI подключается к клемме нагрузки AFCI.Стандартная розетка защищена как AFCI, так и GFCI. Вы можете использовать обе защиты AFCI/GFCI в одном устройстве вместо двух выходов для защиты AFCI и GFCI. Эта проводка также известна как проводка розеток серии , которая приемлема только в случае AFCI или GFCI.

Подключение двойных розеток от источника 240 В для 120 В

В этой проводке первая и третья горячие клеммы розетки подключены к линии 2 (синяя), а вторая и последняя горячие клеммы розетки подключены к линии 1 (красная). Нейтраль подключается от главного выключателя ко всем клеммам нейтрали розеток. Заземляющий провод подключается к розеткам так, как показано на рис. Таким образом, все двойные розетки подключаются к единой линии 240 В и могут подавать 120 В на приборы.

Комбинация проводки для розеток 120 В и 240 В

В этой специальной проводке двойная розетка подключена как к 120 В, так и к 240 В, где верхняя часть обеспечивает 120 В, а нижняя розетка обеспечивает напряжение питания 240 В.В такой проводке используются специальные розетки 5031-I, 5842-I.

Для этого подключите линию 1 и линию 2 к нижним горячим клеммам соответственно. Подключите нейтраль и землю к латунной клемме и клемме заземления соответственно.

Имейте в виду, что вы не можете использовать более 20 А одновременно от одной розетки из-за номинала переключателя (Мощность = Напряжение x Ток). Например, если кондиционер 15 А подключен к верхней розетке 240 В, а нагреватель 10 А, 120 В к нижней клемме, общая сила тока превышает номинал переключателя. Кроме того, вы можете подключить лампочки мощностью 100 Вт к нижней розетке 120 В, независимо от того, работает ли верхняя розетка 240 В, 15 А для кондиционирования воздуха, поскольку общая сила тока не превышает 20 А для указанной розетки.

Электропроводка 20 А, розетка 120 В

В этой проводке розетка 20А, 120В подключается к питанию 120В через горячий, нулевой и заземляющий провод.

Электропроводка 20 А, розетка 240 В

В этой проводке линия 1 и линия 2 подключаются к латунным клеммам соответственно.В 240В нейтраль не нужна. Заземляющий провод подключается к клемме заземления.

Электропроводка 30 А, 240 В, розетка для осушителя

В этой проводке розетка 30А, 240В подключена к сушилке, где также нужна нейтраль. Провода линии 1, линии 2, заземления и нейтрали подключаются к соответствующим клеммам с помощью 3-жильного кабеля калибра 10 калибра от отдельного выключателя.

Электропроводка 50 А, розетка 240 В

Для высоких нагрузок и силы тока линия 1, линия 2, нейтраль и земля подключаются через 3-жильный кабель калибра 6 от отдельного выключателя к соответствующим клеммам горячей 1, горячей 2, нейтрали и клемме заземления, как показано на рисунке ниже.

Общая информация о электрических розетках:

Примечание. Мы использовали красный для горячего, черный для нейтрального и зеленый для заземления только для иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т. д.

.
  • Латунные винты должны быть подключены к горячему (линейному, токоведущему или фазному) проводу (черному, коричневому или красному).
  • Серебряные винты должны быть подключены к нейтральному проводу (белому или синему)
  • Зеленый винт должен быть подключен к заземляющему проводу (зеленому/желтому или голому)
  • Если на розетках нет винтов с цветовой маркировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
  • Нейтральный провод не требуется в розетках 240В.
  • Если в розетке четыре штыря, то нужен нейтральный провод, а четыре провода от выключателя должны быть подключены к розетке, т.е. 2 горячие линии (линия 1 и линия 2), нейтральный провод и провод заземления.
  • Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.

Меры предосторожности:

  • Выключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН, прежде чем подключать розетку.
  • Обратитесь к авторизованному и лицензированному электрику для установки розетки, если вы не уверены в электрических схемах.
  • Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Соответствующие руководства по установке электропроводки:

Описание портов и сокетов TCP/IP

В сети TCP/IP каждое устройство должно иметь IP-адрес.

IP-адрес идентифицирует устройство , например. компьютер.

Однако одного IP-адреса недостаточно для запуска сетевых приложений, так как компьютер может запускать несколько приложений и/или службы .

Точно так же, как IP-адрес идентифицирует компьютер, порт сети идентифицирует приложение или службу , работающую на компьютере.

Использование портов позволяет компьютерам/устройствам запускать несколько служб/приложений .

На приведенной ниже схеме показано подключение компьютера к компьютеру и указаны IP-адреса и порты.

Аналогия

Если вы используете аналогию с домом или многоквартирным домом, IP-адрес соответствует уличному адресу.

Все квартиры имеют один и тот же адрес.

Однако каждая квартира также имеет номер квартиры, который соответствует номеру порта.

Диапазоны номеров портов и общеизвестные порты

Номер порта использует 16 бит и поэтому может иметь значение от 0 до 65535 десятичное число

Номера портов делятся на диапазоны следующим образом:

Номера портов 0–1023 — общеизвестные порты. Они выделены серверным службам Управлением по присвоению номеров в Интернете (IANA). например, веб-серверы обычно используют порт 80 , а SMTP-серверы используют порт 25 (см. схему выше).

Порты 1024-49151- Зарегистрированный порт . Они могут быть зарегистрированы для служб с IANA и должны рассматриваться как полузарезервированные . Пользовательские программы не должны использовать эти порты.

Порты 49152-65535 — используются клиентскими программами , и вы можете свободно использовать их в клиентских программах.Когда веб-браузер подключается к веб-серверу, браузер выделяет себе порт в этом диапазоне. Также известен как эфемерных портов .

TCP-сокеты

Соединение между двумя компьютерами использует сокет .

Сокет представляет собой комбинацию IP-адреса и порта

.

На каждом конце соединения будет сокет.

Представьте, что вы сидите дома за компьютером, и у вас открыто два окна браузера.

Один смотрит на сайт Google, а другой на сайт Yahoo.

Соединение с Google будет:

Ваш ПК — IP1 +порт 60200 ——– Google IP2 +порт 80 (стандартный порт)

Комбинация IP1+60200 = сокет на клиентском компьютере и IP2 + порт 80 = сокет назначения на сервере Google.

Соединение с Yahoo будет:

ваш ПК – IP1 +порт 60401 ——–Yahoo IP3 +порт 80 (стандартный порт)

Комбинация IP1+60401 = сокет на клиентском компьютере и IP3 + порт 80 = сокет назначения на сервере Yahoo.

Примечания: IP1 — это IP-адрес вашего ПК. Номера клиентских портов назначаются динамически и могут использоваться повторно после закрытия сеанса.

TCP и UDP — транспортный уровень

Примечание : вы можете прочитать статью о наборе протоколов TCP/IP, чтобы понять следующее

IP-адреса

реализованы на сетевом уровне, который является IP-уровнем .

Порты

реализованы на транспортном уровне как часть заголовка TCP или UDP , как показано на схеме ниже:

Протокол TCP/IP поддерживает два типа портов: TCP-порт и UDP-порт .

TCP – предназначен для приложений, ориентированных на соединение. Он имеет встроенную проверку ошибок и повторно передает отсутствующие пакеты.

UDP – для приложений без подключения. Он не имеет встроенной проверки ошибок, и не будет повторно передавать отсутствующие пакеты.

Приложения предназначены для использования протокола транспортного уровня UDP или TCP в зависимости от типа требуемого соединения.

Например, веб-сервер обычно использует порт TCP 80 .

Он может использовать любой порт, но приложение веб-сервера предназначено для использования соединения TCP. См. TCP против UDP

Вот очень хорошее видео, в котором очень хорошо объясняются порты и сокеты

Проверка открытых портов

В системах Windows и Linux есть утилита netstat , которая предоставит вам список открытых портов на вашем компьютере.

В этих статьях показано, как использовать netstat в Windows и Linux.

Вы можете проверить состояние порта удаленных машин с помощью строки сканера портов nmap.

Вы можете установить NMAP на Windows, Linux и Apple. Его можно использовать с графическим пользовательским интерфейсом или в качестве инструмента командной строки.

Вот полезная статья об использовании NMAP из командной строки.

Вот хорошее видео об использовании Nmap , а также рассказывается о процедурах подключения TCP/IP, что полезно для понимания портов.

Ссылки и ресурсы:

Основы TCP и UDP -Подключение к веб-сайту- Это для программистов, но здесь нет кодирования, только объяснение портов и сокетов.

Состояния подключения — если вам интересно, что означают описания состояния «установлено» и «прослушивается». вот хорошая диаграмма состояний, на которую он ссылается.

Онлайн-тестер портов Набор инструментов для сканирования портов и тестирования веб-серверов.

Связанные статьи:

Пожалуйста, оцените? И используйте комментарии, чтобы сообщить мне больше

как подключить розетку с заземлением

С появлением Интернета жизнь многих семей изменилась.Большинство из них подключено к интернету, тем более, что для этого многого не нужно, достаточно иметь персональный компьютер или самый обычный компьютер. мобильный телефон. В свою очередь, каждый член семьи может быть подключен к отдельной линии. Локальная раздача интернет-ресурса осуществляется беспроводным способом по специальному протоколу Wi-Fi. И все же многие предпочитают разводку по проводам, так как это гораздо надежнее, проще и дешевле. Кроме того, наличие дополнительных электромагнитных волн отрицательно сказывается на самочувствии человека.

Как правило, все провода стараются спрятать в стену, чтобы они не мешали. Интернет-провода не являются исключением. В основном это осуществляется в период ремонтных работ. Для этого существуют специальные розетки, называемые компьютерными или информационными. В основном используются розетки с разъемами RJ-45. Все процессы по его установке можно сделать самому, если уметь это делать, тем более, что проводов может быть больше двух и нужно знать, к какому контакту подключать. Процедура выполняется не скручиванием или пайкой, а с помощью опрессовки, используя для этого специальный инструмент.


Интернет-кабель, идущий в квартиру, называется витой парой и подключается к пластиковому разъему. Такой пластиковый разъем называется коннектором, под обозначением RJ-45. Такие устройства профессионалы называют «Валеты».


В основном пластиковый разъем выполнен из прозрачного материала, через который видны все цветные провода. Для соединения компьютеров, модема с компьютером и другой компьютерной техники используются абсолютно одни и те же детали. При этом возможно не обычное расположение цветных проводов. Этот разъем вставляется в информационную розетку. Тут самое главное понять порядок расположения всех проводов и тогда проблема с обжимкой разъема будет решена.


Есть две схемы подключения: T568A и T568B. Первый вариант подключения нами не практикуется, а подключение производится по схеме «В». Поэтому вам необходимо ознакомиться с расположением цветов, согласно этой схеме.

Очень важным моментом является количество проводов в витой паре. Как правило, используются кабели с 2 парами или 4 парами проводов. 2-парные кабели используются для передачи данных со скоростью до 1 Гбит/с, а 4-парные — для передачи данных со скоростью от 1 до 10 Гбит/с. Интернет-соединения подключены к частным домам и квартирам, где передача данных осуществляется на скорости до 100 Мб/с. Несмотря на это, наблюдается устойчивая тенденция к увеличению скорости передачи интернет-ресурсов. Поэтому лучше перестраховаться и установить 4-х парный кабель с расчетом на будущее. Более того, доступны разъемы и розетки для подключения 4 пар витых пар.

При использовании 2-х парного кабеля после прокладки первых 3-х жил по схеме «Б» зеленый провод подключается к шестому контакту, миновав два контакта. Это видно на соответствующем фото.



Для обжима концов на коннекторе используются специальные плоскогубцы, которые могут стоить от 6 до 10 долларов в зависимости от производителя.При использовании такого инструмента получаются качественные контакты, хотя это можно сделать и с помощью пассатижей и отвертки.

Сначала нужно снять защитную изоляцию с кабеля, на расстоянии 7-8 см от конца кабеля. Кабель имеет четыре пары проводов разного цвета, скрученных попарно. Есть кабели, где есть тонкая экранирующая оплётка. Он не понадобится, поэтому его можно просто отогнуть в сторону. Все пары разматываются, а провода выравниваются, разводятся в стороны и укладываются по схеме «Б».


Разведенные провода зажимаются между большим и указательным пальцами. При этом необходимо контролировать, чтобы провода были ровно и плотно прижаты друг к другу. Если провода разной длины, их можно выровнять кусачками, оставив в общей сложности 10-12 мм длины. Если брать разъем и примерять, то изоляция проводов должна начинаться немного выше фиксатора.


Это тоже видно на фото. После этого подготовленные провода вставляются в разъем.


Очень важно, чтобы каждый провод попадал в специальную дорожку, и каждый провод должен упираться в край разъема. Удерживая трос в этом положении, он вставляется в клещи. Аккуратными, плавными движениями сжимайте кабель до тех пор, пока ручки клещей не сойдутся вместе. Если все подготовленные операции выполнены правильно, то проблем быть не должно. Если чувствуется, что необходимы дополнительные усилия, то желательно приостановить процесс опрессовки и еще раз все проверить.Главное, чтобы разъем занял правильное положение. После проверки и регулировки опрессовка продолжается.

В процессе опрессовки клещи прижимают жилы к микронам, которые продавливают изоляцию и контактируют с жилой.


В результате получается надежное соединение с отличным контактом. Если с первого раза не получилось, процесс опрессовки нужно повторить. Для этого провода с «джеком» отрезаются, зачищаются, берется новый «джек» и процесс повторяется.Главное запастись «валетами», ведь с первого раза вряд ли получится.

Видеоурок: обжимной разъем RJ-45

Благодаря появлению интернета многие проблемы решаются достаточно быстро, особенно после просмотра роликов. Поэтому перед тем, как приступить непосредственно к обжиму проводов, желательно просмотреть видео, причем очень внимательно. Там показано, как правильно обращаться с клещами и как можно обойтись без них. И все же, лучше перестраховаться и использовать инструмент для более качественной работы.

Как подключить интернет-кабель к розетке

Для начала следует отметить, что существует два типа интернет-розеток, как и электрических розеток: для наружной установки и для внутренней установки.

Следует отметить, что все розетки разборные и состоят из трех частей: половина корпуса розетки служит для крепления, внутренняя часть розетки для подключения проводов и вторая часть корпуса служит защитным элементом. Есть как одинарные, так и двойные интернет-розетки.

Компьютерные розетки могут отличаться по внешнему виду, но принцип их работы одинаков. Все они оснащены микронимическими контактами. Как правило, они предназначены для прорезания изоляции проводников, после чего устанавливается надежный контакт, так как процесс осуществляется под определенным усилением.

Подключение настенной компьютерной розетки

Практически все производители компьютерных розеток размещают внутри схему подключения, с обозначением порядка размещения проводов, исходя из их цветов.Как правило, указывают схему «А» и схему «Б». Схему «А» не следует брать во внимание, а ориентироваться на схему «Б».


Первым делом приступаем к установке корпуса на стену, располагая его так, чтобы вход для кабеля смотрел вверх, а разъем компьютера — вниз. Хотя этот вариант установки можно изменить, в зависимости от конкретных условий, и розетку можно установить горизонтально.

Как видите, подключение интернет-розетки не сложная операция и с ней справится любой. Это может занять всего несколько минут. В этом случае достаточно одного раза, хотя с первого раза может и не получиться, особенно если нет навыков обращения с проводами.

Чтобы особо не мучиться, лучше посмотреть соответствующее видео, где показано и объяснено, как подключить компьютерную розетку на 4 провода и на 8 проводов.

Несмотря на разное количество проводов, технология подключения одинакова.

Подключение внутренней интернет-розетки

Основная задача подключения — уметь правильно разобрать интернет-розетку, так как каждый производитель решает подобную задачу по-своему.

Главное, разобрать так, чтобы оказался свободный доступ к контактам с микроблейдами. Именно в этой части производится подключение, после чего закрывается крышка корпуса с контактами. Каждая модель этой розетки имеет свой способ сборки и разборки.

Если брать, к примеру, компьютерную розетку Legrand, то чтобы добраться до места подключения розеток Legrand Valena RJ-45, нужно предварительно снять переднюю крышку. Внутри корпуса виден белый цвет.пластиковая панель с крыльчаткой, где нарисована стрелка (см. фото).


Ручка на панели поворачивается в направлении стрелки, после чего передняя панель снимается. На поверхности панели имеется металлическая пластина с рисунком, по которому можно определить, какие контакты и какой провод следует подключать. Здесь же указана цветовая маркировка витых пар. Перед началом подключения подготовленные к процессу подключения провода пропускают через отверстие, расположенное на пластине.

Чтобы было понятнее, лучше посмотреть подготовленное видео.

Можно встретить и розетку для подключения интернет компании Lezard. Здесь конструкция совсем другая. Передняя панель сконструирована с помощью винтов, поэтому для ее снятия достаточно открутить эти винты. Что касается его внутренностей, то здесь все застегивается на кнопки. Чтобы стянуть внутреннюю часть корпуса, нужно взять в руки обычную, маленькую отвертку и сжать хомуты.


Чтобы добраться до контактной группы и вынуть ее из корпуса, нужно нажать на защелку, которую можно найти сверху. В результате таких действий в руках может оказаться коробка, с которой придется снимать крышку, чтобы добраться до контактов. Чтобы снять крышку, достаточно тонким предметом подцепить боковые лепестки. Некоторое усилие все же придется приложить, так как защелка довольно упругая. При этом нужно помнить, что в руках пластик и, если все делать неаккуратно, то можно сломать.

Для большей наглядности предлагается ознакомиться с видео уроком.

В заключение стоит отметить, что наличие соответствующего видео в сети Интернет упрощает процесс освоения различных действий или проведения работ, связанных с подключением компьютерных розеток.Несмотря на то, что каждая модель розетки устроена по-своему, процесс подключения у всех одинаков. Самое главное – освоить сам процесс подключения, связанный с определенными особенностями. Казалось бы, было бы проще, если бы соединение производилось при помощи скрутки или пайки, что было бы доступно почти каждому. Но при этом обеспечить компактность и точность самого соединения не получится. Но в таких соединениях есть и плюсы: не пришлось бы запасаться «домкратами».Хотя, с другой стороны, подобный способ подключения больше рассчитан на профессионализм, простоту и скорость, особенно если использовать специальный инструмент.

И, тем не менее, при наличии хоть каких-то навыков работы с электрическими проводами, то такое подключение не содержит никаких сложностей. Без приглашения каких-либо специалистов действительно можно настроить компьютерную сеть в своей квартире или частном доме. Причем такие специалисты возьмут за это немалую сумму.

Выполняя ремонт или монтаж вашей электросетиВозможно, вы столкнетесь с вопросом, как подключить провода в розетке.Вопрос не сложный и не требует особых знаний.

В то же время есть нюансы, способные ввести непрофессионала в ступор. Поэтому в этой статье мы рассмотрим все тонкости подключения розеток, а также разберем все возможные варианты, с которыми вы можете столкнуться при ремонте.

Возможные варианты подключения розеток

В этой статье мы рассмотрим вопросы, связанные непосредственно с подключением розеток; вопросы, связанные с подключением других электроприемников к розеткам, а также затронуты ситуации, связанные с проверкой розеток.

Вставьте в обычную розетку

Первым делом разберемся с вопросом, как соединить провода на розетке?

Для этого нам нужно подключить к нему фазный, нулевой и защитный провода. Подключение обычно осуществляется от распределительной коробки, которая часто располагается под потолком над выключателем света на входе в помещение. Но сразу отметим, что это не норма, а неписаное правило.

Итак:

  • Перед подключением розетки необходимо ее установить и, если используется скрытый способ проводки, проложить к ней штробу от распределительной коробки.Мы не будем останавливаться на этом; Видео этого аспекта работ вы можете найти на страницах нашего сайта.
  • Когда установка розетки закончена и все подготовительные мероприятия выполнены, можно переходить непосредственно к подключению. Для этого нам нужно открыть распределительную коробку. Перед этим следует снять напряжение со всех проводов, находящихся в нем, а вводной автомат лучше сразу отключить к своему дому или квартире.
  • Вскрыв распределительную коробку, мы должны определить фазный, нулевой и защитный провода от кабеля, питающего линию.Если ваша электрическая сеть устроена в соответствии с п. 1.1.1 ПУЭ, то желто-зеленый провод – защитный, синий – нулевой, а третий – фазный.
  • Если у вас проводка сделана «как-то», то приступайте к поиску фазного, нулевого и защитного проводов. Для этого обеспечьте доступ к оголенным частям подводящего провода. Затем разведите их в стороны, обеспечив удобство работы.
  • Теперь можно подать напряжение на провода. С помощью двухполярного индикатора напряжения определить фазный, нулевой и защитный провода.

Внимание! Мы советуем использовать именно двуполярный индикатор напряжения из-за его большей надежности и функциональности. При этом его цена не разорит даже самый скромный бюджет. Набор функций, таких как индикация напряжения, обнаружение наличия замыкания и возможность использования в качестве обычного емкостного индикатора, позволяют решить практически любую задачу.

  • Для определения нулевого и защитного проводов необходимо отключить нулевой провод в вашем распределительном щите при снятии напряжения.Затем подать напряжение и определить нулевой провод в распределительной коробке по отсутствию замыкания между проводом и массой.

Внимание! Очень важно не перепутать нулевой и защитный провод, иначе могут возникнуть серьезные проблемы с регулировкой мощности. А если есть современный электронный счетчик, то он выявится на первом же туре.

  • Если Ваша электрическая сеть выполнена в соответствии с нормами ПУЭ, то пункты 4 — 6 нашей инструкции Вы можете опустить.Вместо этого вы должны подключить фазный, нулевой и защитный провода к соответствующим клеммам и провести их к настенной розетке. При этом в соответствии с п. 2.1.22 ПУЭ в месте присоединения как в распределительной коробке, так и в коробке розетки необходимо предусмотреть запас провода. Особенно это актуально при соединении розеток с алюминиевыми проводами.
  • Теперь подключите провода к розетке. Главное не ошибиться с подключением защитного провода.Его следует подключить к заземляющим контактам розетки. Фазовый и нулевой провод подключаются к гнездам силовых контактов. А какой провод куда — абсолютно без разницы.
  • После закрытия крышек распределительной коробки и окончательной установки розетки можно подать питание и протестировать нашу розетку. Если вы сделали все как советует наша инструкция, то все будет работать без замечаний.

Соединение нескольких розеток последовательно

В некоторых случаях в целях экономии может потребоваться последовательное подключение нескольких розеток одновременно.Это тоже не сложно, а сделать своими руками достаточно легко.

Итак:

  • Сначала по описанной выше методике подключаем первую розетку. Затем к клеммам первой розетки подключаем соответственно фазный, нулевой и защитный провода, идущие к соседней розетке.
  • На вторую розетку соответственно подключить входящие провода. И здесь снова важно правильно подключить только защитный проводник. Порядок подключения остальных не так важен.Хотя справедливости ради стоит отметить, что правил ПУЭ следует придерживаться. Ведь это исключает проблемы при ремонте.
  • Отдельно хотелось бы остановиться на вопросе: как подключить розетку с 4 проводами при ремонте? Ведь ситуация, когда открываешь сломанную розетку, а там 4 провода — многих вгоняет в ступор. Здесь нет ничего страшного, и сейчас мы разберем этот вопрос.
  • Если розетка не работает, то сначала нужно определить причины.Если визуально никаких проблем не видно, то воспользуйтесь нашим двуполярным индикатором напряжения.
  • Сначала проверяем наличие фазы и «ноля» на любом из четырех проводов. Если на одной паре есть фаза и ноль, то после снятия напряжения подключаем их к нашей розетке. Остальные два провода, если они питают розетку, также подключаются к розетке розетки в произвольном порядке.

Внимание! Мы оговорили, что в случайном порядке подключаемся только в том случае, если они питают розетку. Если освещение запитано от них, то нужно определить провод, идущий к выключателю, и подключить его к фазному зажиму розетки. Но об этом — ниже. Для того же, чтобы определить, что питается от этой розетки, проверьте работу ближайших розеток и освещения. Причем делать это нужно не только в этой, но и в комнате, примыкающей к стене, на которой установлена ​​розетка.

Подключение от сетевой розетки

Хотя эта схема используется редко, но ее можно найти.Ведь это не так уж и сложно, но может дать существенную экономию времени и денег. Поэтому, если вы открыли розетку, а там увидели три-четыре провода, не пугайтесь.

Итак:

  • Если при ремонте розетки при ее вскрытии вы обнаружите три провода, то скорее всего один идет к ближайшему выключателю. Это легко проверить, отключив его.
  • Для того, чтобы осветительная сеть заработала после ремонта, нам необходимо снова ее подключить.Согласно п.6.6.28 это необходимо делать на фазном проводе. Но будьте осторожны. Если ваш дом построен давно, а проводка не переделывалась или переделывалась непрофессионалами, то лучше удостовериться.
  • Для этого отсоедините наш провод от клемм розетки и включите тумблер, к которому он подключен. Если на наш провод пришел «ноль», значит, мы все сделали правильно. Если на проводе указана фаза, то провод следует подключить к нулевой клемме розетки.Это надо учесть и к следующему ремонту надо менять.
  • Но есть варианты при вскрытии розетки вы обнаружите четыре провода, которые питают сеть освещения. Здесь тоже нет ничего страшного.
  • В этом случае от розетки берутся и нулевой, и фазный провода для сети освещения. После устранения неполадок нам просто нужно все восстановить. Только перед подключением розетки с 4 проводами убедитесь, что провод к выключателю подключен к фазному выводу розетки, а ноль к нулевому выводу.

Заключение

Мы рассмотрели практически все возможные варианты, с которыми вы можете столкнуться при установке и ремонте розеток. Но некоторые «мегаспециалисты» забывают правила ОЭС, приведенные в пунктах 1.1.27 и 1.1.28, в которых сказано, что все электроустановки должны иметь максимально простую и наглядную схему.

  — занятие достаточно безопасное, если соблюдать элементарные правила. Тем более, что это несложная процедура, занимающая не более 15 минут, когда уже есть слот для установки, с несъемной розеткой.

Устройство розетки, его разновидности, краткая схема подключения

Прежде чем рассматривать подключение розетки, кратко рассмотрим ее комплектующие и виды. Конструкция изделия проста, включает в себя корпус и рабочий узел. Что касается корпуса, то он выполняет изоляционную и декоративную функцию. Рабочий узел имеет изолирующее основание, обычно выполненное из керамики или пластмассы, на котором расположены клеммы для присоединения электрических проводов, а также пружинящие контакты под штепсельной вилкой.

Несмотря на простоту конструкции, существует множество типов розеток, классифицируемых по:

  • способ установки — накладной, встроенный;
  • класс защиты
  • ;
  • способ крепления проводов — винтовой, контактный;
  • наличие или отсутствие заземляющего разъема.

Это не полный перечень различных типов, однако другие отличия не столь существенны при подключении изделия к электрической сети, схема которого следующая:

  • отключить питание, выключив машину или открутив пробки;
  • проверить отсутствие индикатора напряжения;
  • демонтировать старую розетку;
  • отделить корпус новой розетки от рабочего узла;
  • очистить контакты электрических проводов;
  • соедините зачищенные концы с клеммами;
  • закрепить рабочий блок в подкейсе;
  • установить выпускной корпус;
  • включить электричество;
  • проверить работоспособность.

Так выглядит подробная инструкция, указывающая, как правильно подключить розетку. Далее рассмотрим более подробно каждый из этапов подключения, а также отличия, обусловленные разным типом устройства.

Подготовительный этап

Первое и самое главное: обязательно обесточьте комнату. Если мы подключаем розетку дома, то достаточно выключить машину или вынуть вилки. Желательно, чтобы машина находилась внутри квартиры, а не на лестничной площадке.Многоэтажные дома, с электросчетчиками, вынесенными за пределы квартир, бывают ситуации, когда автомата внутри квартиры нет. Это усложняет задачу, поскольку блок питания не контролируется. При этом желательно, чтобы кто-то находился на лестнице у щита во время работ по подключению розетки. Отключите сеть, возьмите индикатор и убедитесь, что розетка действительно не находится под напряжением.

Ситуация, когда розетка для подключения устройства полностью готова: в ней закреплена розетка, выведены провода, встречается не так уж и часто.Чаще бывают случаи, когда необходимо заменить старую розетку или установить ее на новое место. Последний вариант обычно усложняет всю процедуру, требует проводки, подготовки розетки в стене. Все это добавляет времени, но для встроенной розетки все равно пыль и совсем другая история.

Остановимся на случае, когда розетка с проводкой к ней уже есть. Если его занимает старая розетка, необходимо ее демонтировать. Для этого достаточно отвертки.Отвинтите крепежный винт и снимите крышку. Осталось снять рабочий узел. Для встраиваемой модели предусмотрено два варианта крепления: с помощью распорных ножек или саморезов к днищу. В зависимости от типа установки ослабьте язычки или открутите винты. Аккуратно снимите рабочий блок с нижней пластины. Осталось отсоединить провода от клемм, ослабив прижимные винты. В случае пружинного зажима (автоматической клеммы) провод снимается после нажатия на клавишу защелки.Желательно очистить днище от пыли, если таковая имеется. Если нет, вам необходимо установить его. Однако даже при наличии старой подрозетки может возникнуть желание заменить ее на новую.

Оборудование для установки розеток

Установка основания для бетонной стены затянет процесс установки. Это связано со способом крепления изделия с помощью алебастра или другой строительной смеси. Необходимо приготовить раствор, плотно, тщательно замазать все щели между дном и стеной, дождаться полного схватывания смеси. Стена из гипсокартона имеет специальные прижимные лапки, она крепится намного быстрее.

Примечание. Не забудьте перед монтажом продеть электрические провода в отверстия коробки, они должны быть внутри коробки.

Если электрический кабель парный, то ножом аккуратно разрежьте оплетку по центру и разделите провода так, чтобы их концы можно было подвести к клеммам с разных сторон основания розетки. Не рекомендуется пропускать обе линии ноль и фазу по одной стороне базы.

Снятые провода сняли примерно на 10 мм с обмотки. Если кабель одножильный, то острым ножом аккуратно зачищаем изоляционный слой, стараясь не повредить жилу. В большинстве случаев это алюминий, неаккуратные действия при зачистке могут привести к зазубринам на сердечнике, которые впоследствии станут локальными точками нагрева под нагрузкой. Для многожильного провода необходимо сначала аккуратно сделать надрез по кругу, затем снять изоляцию. Также желательно залудить зачищенные концы многожильного кабеля. Осталось подключить электрические провода к клеммам розетки. Однако есть варианты.

Типы клемм

Клеммы на розетку бывают трех видов: винтовой и пружинный зажим, а также хомут. Наиболее распространена в старых домах винтовая конструкция зажима, когда провод прижимается к контактной пластине за счет затягивания винта. В этом случае конец либо просто заводится и прижимается, либо предварительно сворачивается в кольцо. Второй вариант предпочтительнее, так как увеличивает площадь контакта, его плотность, что позволяет снизить нагрев при электрической нагрузке.Причем кольцо рекомендуется расплющить по окружности. Это можно сделать молотком на наковальне. Такая нехитрая манипуляция еще больше увеличит площадь контакта.

Примечание: малая площадь контакта ограничивает мощность подключаемых устройств. Большая нагрузка в таком случае может привести к расплавлению вилки, а также корпуса розетки в месте контакта со штоком.

Если клемма типа «зажим», то прямой зачищенный конец провода просто вставляется в отверстие и затягивается винтом. При этом зажатие осуществляется только головкой винта, что имеет ряд недостатков. Во-первых, малая площадь контакта. Во-вторых, прикладывая чрезмерные усилия, можно сдавить алюминиевый сердечник, деформировав или даже сломав его. Если винт затянут не полностью, контакт будет хрупким. Все это приведет к сильному нагреву контактной площадки и искрению розетки. Поэтому этот тип клеммы лучше использовать для многожильных проводов. Недостатком является ограничение сечения проводов диаметром входа клеммы.

Современный тип зажима подпружиненный, иначе его называют автоматическим зажимом. Не требует винта, обеспечивает качественный контакт, благодаря высокому усилию пружинного зажима. Проволока фиксируется нажатием на ключ пружинного зажима.

Такие модели имеют длительный срок службы. Это связано со следующим. При нагреве под нагрузкой контактная часть провода расширяется. Выключение устройства приводит к охлаждению контакта и его сужению. Со временем этот ежедневный процесс «разгорает» контакт, розетка начинает перегреваться или искрить. Пружинный механизм обеспечивает гибкую саморегулировку, постоянно обеспечивая плотный контакт питающего провода с клеммой.

Люди, не имевшие дела с электричеством, могут задаться вопросом, к какой клемме подключить фазу и где поставить ноль. Это не имеет значения, абсолютно. Однако у электриков есть свои правила. Обычно фаза подключается к клемме, расположенной ближе к окну. Когда эту сторону определить сложно, то фазный провод устанавливается на левый зажим, если стоять лицом к стене.Напомним еще раз, практического значения это не имеет.

Примечание: Отличить фазу от нуля достаточно просто, но делается это при включенном электричестве. Индикатор поочередно подводят контактным наконечником к каждому из проводов. Контакт на ручке индикатора удерживаем большим пальцем руки. Когда наконечник коснется фазового провода, загорится индикатор изделия.

Крепление основания розетки

Стандартное крепление рабочего органа в коробе осуществляется с помощью распорных ножек. Соединяемые провода аккуратно укладываются в свободное пространство коробки, основание устанавливается точно параллельно стене. Далее, поочередно вкручивая прижимные винты распорных ножек, закрепляют рабочую часть.

Современные подрозетники имеют специальные отверстия для крепления основания розетки. В данной конструкции крепление осуществляется с помощью саморезов.

Однако оба варианта недостаточно надежны. Закрепленная таким образом розетка будет хорошо сидеть в стене, если постоянно вынимать из нее вилку по правилам: придерживая корпус одной рукой.Однако бывают ситуации, когда секундная стрелка занята. Кроме того, дети редко соблюдают правила. Поэтому «бытовое» снятие вилки одной рукой рано или поздно приведет к расшатыванию крепления и люфту изделия.

Можно потратить еще минут десять на подключение розетки и забыть об этой проблеме. Достаточно прикрепить по диагонали металлическую основу, через ее угловые отверстия, бетонными анкерами или пластиковыми.

Осталось заменить крышку, прикрутив ее. Подключаем обратно электричество, проверяем работу розетки.

Соединение накладной образец

В некоторых старых зданиях есть внешняя проводка. В таких случаях на стене устанавливаются розетки. Иногда этот вид изделий монтируется даже при скрытой проводке, поскольку не требует «обустройства» розетки под коробку. Это дает меньше энергии и сокращает время на установку розетки на новом месте.

Принцип подключения накладной модели такой же, как и у встроенной.Единственным исключением является демонтаж старого и установка нового изделия. Выносная розетка состоит из трех частей, лицевой панели, корпуса, рабочего узла с клеммами.

Сначала откручиваем винты крепления передней части, она снимается. Далее откручиваем крепления, удерживающие старую розетку на стене, снимаем ее. Аналогично анализируем новую модель. Его корпус устанавливаем на стену, прикрепляя анкерами к бетону или пластику.

Получаем электрический кабель. При наружной проводке электрические провода можно укрыть в гофре. Современные наружные розетки обычно оснащены вилкой, обеспечивающей несколько различных диаметров кабеля. Отрезаем колпачок по необходимому размеру, пропускаем туда электрические провода. При скрытой проводке силовой кабель включается с тыльной стороны основания.

Подсоедините электрические провода к клемме с клеммами, как для версии со встроенной розеткой. Закрепите рабочую часть изделия на его основе. Установите переднюю панель, закрепив ее винтами.

Не забудьте перед началом работы обесточить помещение, и проверить индикатор отсутствия электричества.

Установка заземленной розетки

Современные здания включают контур заземления. Затем силовой кабель, намотанный в каждом жилище, состоит из трех проводов: фазного, царапины рабочего и защитного. Существует общепринятая цветовая схема обозначения жил:

  • рабочий ноль — синий, сине-белый;
  • заземление — желтый, зеленый, желто-зеленый;
  • Фаза
  • — другие цвета.

Зная расположение проводов, ничего сложного в процессе, как подключить розетку с заземлением, нет. Когда удаленные жилы имеют одинаковый цвет, на помощь придет индикатор. С его помощью можно точно определить фазу. Отличить ноль от земли сложнее; даже использование тестера не сильно поможет. Можно поочередно измерять напряжение между фазой и остальными контактами. Большее значение будет между землей и фазой. Для подтверждения определите напряжение между землей и заземленным устройством. Стрелка прибора должна оставаться на нуле.При проверке ноль — заземленный прибор должен иметь небольшое напряжение.

Можно приступать к подключению розетки с заземлением. Как всегда, первым делом отключите электричество. Проходим все этапы, как и в случае с обычной встроенной моделью. Провода, соответствующие фазе и нулю, подключаются к токоведущим клеммам. Подключаем провод заземления к клемме с «усиками», расположенными на корпусе розетки.

Не пытайтесь подключить заземление, если это не предусмотрено конструкцией здания.Возможны варианты использования нулевой жилы в качестве рабочего и защитного нулей. Это противоречит стандартам эксплуатации и представляет угрозу для всех жильцов.

В случае нарушения целостности нулевой жилы под фазой может оказаться корпус электрооборудования. Также есть вероятность того, что кто-то поменяет местами ноль и фазу на электрощитке, в результате чего фаза снова попадет на корпуса электроприборов.

В Советском Союзе понятие дизайна отсутствовало как таковое.Это было прикладное украшение, которое оставляло желать лучшего. Именно поэтому все было так однообразно и местами серо. В наших квартирах мы можем найти висящие провода и черные выключатели. Но по современным меркам хочется сделать все аккуратно и красиво. Чтобы спрятать витую пару в стену или коробку, нужно знать, как на его конце подключить интернет-розетку.

Типы и стандарты соединений

Современное телекоммуникационное оборудование от одного производителя используется в разных странах мира.Было бы очень неудобно, если бы у каждого были свои стандарты связи и подключения. Поэтому были приняты единые стандарты, позволяющие автоматизировать большинство задач.

Рж-45

Интернет сегодня перестал быть диковинкой, и многие получают его у себя дома по технологии «оптика в каждый дом» или по беспроводной сети. Но в любом случае при подключении роутера или модема появляется кабель, который называется «витая пара». Обычно он имеет 8 жил. Разъем 8P8C подключен на каждом конце.Раньше его называли RJ-45, но если быть точным, то это не совсем так. RJ-45 является стандартом, а разъем называется 8P8C.


Раньше для соединения с оборудованием нужно было перекрещивать часть проводов между собой, чтобы сделать его работоспособным. Этот вопрос был решен, когда в 2001 году Американская ассоциация утвердила два стандарта подключения витой пары под напряжением. Это стандарт TIA/EIA-568-B и TIA/EIA-568-A. Чаще всего сегодня используется первый вариант.Он подразумевает следующую последовательность проводов: бело-оранжево-оранжевый (1‒2), бело-зелено-синий (3‒4), бело-сине-зеленый (5‒6), бело-коричнево-коричневый (7‒8). ). Во втором варианте вместо зелено-белого подключается оранжево-белый, а вместо зеленого — оранжевый. Эта опция требуется для сетей 10BASE-T и 100BASE-T. Если вдруг вы что-то перепутаете, то не переживайте, современные роутеры рассчитаны на оба варианта, поэтому автоматически передают сигнал.


Кабельный ввод в розетку

Все розетки онлайн наружного и врезного исполнения.Каждый производитель может немного изменить механизм крепления тросов, но принцип остается прежним.

Легран (Legrand)

Розетка этого производителя имеет приятный внешний вид и один из лучших механизмов фиксации вены. Для его подключения нам нужно сделать следующее:

  • Лезвиями в рукоятках обжимного инструмента снимаем внешнюю изоляцию кабеля. Должно показаться все 4 пары. Выровняйте их так, чтобы с ними было удобно работать.
  • Берем розетку и снимаем переднюю панель. Для этого нужно выкрутить всего один болт, который его фиксирует.
  • Разверните внутренний механизм. На тыльной стороне видна белая ручка-замок. Его нужно вращать против часовой стрелки. После этого часть мебели убирается.
  • Основной корпус еще можно отложить, чтобы не мешал. В той части, которую мы сняли, есть дыра. Вставляем кабель так, чтобы белый фиксатор смотрел от нас.
  • На верхней стороне две печатные схемы с цветами под каждым номером.Схема А – это второй вариант подключения, о котором упоминалось ранее. Нам нужна схема Б.
  • В соответствии с цветами вставляем каждую отдельную жилу в фиксатор. Не беда, если они не войдут до конца.
  • Далее берем основную часть, подключаем к ней элемент, в который мы только что вставили провода и поворачиваем ручку по часовой стрелке. Когда фиксатор прочно сядет, дополнительные бороздки подтолкнут наши жилы на отведенное им место.
  • Теперь устанавливаем нашу розетку в подготовленное для нее гнездо и откручиваем стойки.
  • Закрепите переднюю панель.

Вико   (Вико)


С этой розеткой не все так просто, как с предыдущей:

  • Снимите переднюю панель.
  • Переворачиваем так, чтобы гнезда для проводов витой пары были вверху, а лицевая часть смотрела на нас.
  • На этом этапе нас ожидает сюрприз. Нет абсолютно никакой маркировки и подсказок. Понадобится информация, которая приводилась в статье по стандарту T568-B.
  • Зачищаем все провода. Производитель не предусмотрел пробивной механизм.
  • Мы будем вставлять их парами, как описано ранее. Двигаться будем справа налево, в том положении, в котором разместили розетку.
  • Закрепите каждый кабель болтом.
  • Проверяем корректность подключения тестером. Если этого нет, то можно, не монтируя вилку в розетку, воткнуть кабель, который идет в компьютер. В свойствах подключения должно отображаться производительность.
  • Если все в порядке, то закрепите переднюю панель и прикрепите розетку к стене.

Лезард

  • Начнем со стандартного откручивания передней панели.
  • Теперь нужно вытащить сам разъем. Для этого нажмите на замок.
  • Берем отвертку и вставляем ее в отверстие для тросика и поднимаем. Верхняя крышка должна открыться.
  • В соответствии со схемой вставляются в жилы. Вам не нужно их чистить.Чтобы утопить их поглубже, можно использовать обратную сторону канцелярского ножа.
  • Обрезаем лишние части жил и закрываем крышкой.
  • Установите фиксатор и закрепите панель.
  • Монтируем в подозетник.

Вот фото инструкция:






Шнайдер   (Шнайдер)


Эта розетка подключается по аналогии с другими.Часто она может быть двойной. В этом случае придется подключать два кабеля от роутера, так как параллельное подключение для сетевого оборудования не поддерживается. Соединение производится с помощью цветов, где они окрашены по схеме А, только заменить пары 2‒3 и 5‒6 местами, как указано выше. Если вы получили сингл, то все немного сложнее.

  • Снимите декоративную панель.
  • Вынимаем основной механизм, отжав два фиксатора.
  • Далее из этого механизма вынимаем центральную вставку, а из нее заднюю крышку.
  • Продеваем кабель в этот колпачок и подключаем провода по указанной схеме.
  • Собираем все в обратном порядке.


Теперь вы знаете, как правильно распаковывать, а также самый распространенный стандарт. Для вас не будет проблемой подключить любую из розеток. Внешний можно использовать как удлинитель, если вдруг где-то оборвался кабель — достаточно перерезать его в этом месте и вставить туда разъем.Внутри коробки есть цветные указатели, которые позволят вам не сбиться с пути. Закрепите кабель кабельной стяжкой, которая предусмотрена в конструкции.

Установка и подключение розеток и выключателей своими руками – несложный процесс, который можно выполнить при наличии определенных знаний. Монтируя проводку в квартире, нужно знать, какая схема подключения розетки. Помимо установки простых однофазных электрических розеток с заземлением или без него, для отдельных электроприборов, работающих с сетью электроснабжения 380 вольт, необходимы трехфазные электрические розетки.В настоящее время наиболее распространены блоки розеток из нескольких блоков или блок розеток и выключателей. Все блоки розеточной группы соединяются только посредством параллельного соединения; последовательное соединение в блоке невозможно. Из параллельных подключений наиболее популярным является подключение через штепсельную розетку.

Розетка и выключатель: шлейф, последовательно, параллельно

  Рассмотрим, как подключить розетку или блок из нескольких блоков. Соедините электрические розетки параллельным соединением через клеммную коробку (распределительную коробку) или через клеммы, этот способ также называется шлейфовым соединением.При подключении электрических розеток кабелем кабель подключается к первому блоку блока, а кабель для следующего блока питается от последнего. Для петлевого подключения требуется самостоятельное отключение розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайку. Ноль и фаза подключаются к первой розетке питания. На провод заземления надевается зажим, от которого он через провод заземления подводится к каждому из блоков. Для подключения второго блока розеток необходимо подключить фазу и рабочий ноль от последнего блока первого блока, а провод заземления к компрессу.

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого подключите фазный провод к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «out», нулевой подключите к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно закреплены. Так как заземление в выключателях не используется, лишний провод обрезается и изолируется.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из розетки и одного или нескольких выключателей. Новый кабель прокладывается от распределительной коробки. Одна жила кабеля ведет фазу к выключателю, а другая, рабочий «ноль» к розетке. Остальные проводники проходят к светильникам через выключатели. От клеммной коробки к лампам проложены 3-х жильные провода (ноль, земля и фаза).

Как соединить двойную розетку и тройную, трехфазную и трехпроводную (заземление)

  При подключении двойного или тройного блока розеток питающие провода подключаются к разным токопроводящим пластинам.Если это отдельные розетки, соедините их параллельным соединением, например шлейфом, как описано выше.

Теперь рассмотрим, как подключить розетку с заземлением (трехфазную). Все трехфазные электрические розетки отличаются наличием четырех контактов для трехфазной вилки (четвертый – заземление или ноль). Подключение розетки с заземлением выполняется с помощью отдельной четырехпроводной проводки (три фазы, заземление и ноль), протянутой от электрощита. Провода подключаются к аналогичным контактам на электрической розетке.

Узнайте больше о подключении розеток.

Почему так редко используется последовательное соединение?

Если задуматься о том, как соединить розетки последовательно, то следует помнить, что у этой схемы есть две неприятные особенности:

  • Напряжение в собранной цепи повышается от первой розетки к следующей. А повышение напряжения, в свою очередь, приводит к повышенному нагреву розеток и вилок, а также к лишней нагрузке на электроприборы.
  • Так как схема подразумевает питание каждой розетки от предыдущей, то повреждение одной из них приведет к выходу из строя всех следующих по ней.

Последовательное соединение розеток имеет смысл использовать в тех случаях, когда эти точки питания будут использоваться для маломощных электроприборов — фонариков, зарядок телефонов и ноутбуков, фенов и т.д. Для питания трехфазных розеток На кухне, такая схема может быть просто опасной.

Лучшее параллельное соединение?

Параллельное соединение розеток, в отличие от последовательного, обеспечивает независимость каждой точки питания. Напряжение всегда будет равномерным — сколько бы розеток ни было задействовано в цепи.И производительность каждой отдельной точки питания не влияет на все остальные. Эта схема самая стабильная и безопасная для бытовой техники, а минус у нее один — больший расход проводов.

Параллельное соединение применяется не только на отдельных розетках, но и в блоках из двух и более штук. Все преимущества такой схемы в этом случае сохраняются. Правда, сам процесс подключения будет более трудоемким и длительным.

Как соединить выключатель и розетку?

Проводка выключателя и розетки может отличаться.Например, для блока питания и выключателя это будет выглядеть так:

  1. От распределительных коробок к агрегату протянуть трех- или, если заземления нет, двухжильный кабель. Подключите фазу, ноль и землю к розетке, если она есть.
  2. Дальше от вывода фазный зажим в клеммах выключателя.
  3. От выключателя фазы тянем к лампе и так их подключаем.
  4. От распределительных коробок до светильников проложить ноль и заземлить.

И еще одна схема.Он не сложный и подходит для выключателя, который находится отдельно от розетки:

  1. От розетки фаза проводится через выключатель и подключается к светильникам.
  2. Ноль и земля для светильников так же вытягиваются из розетки.

Как видите, схемы разные, но у них есть одно общее правило: фаза должна прерываться выключателем.

Розетка с заземлением: что делать, если проводка двухжильная?

Подключение заземляющей розетки не составит труда, если проводка в квартире или доме трехжильная.А вот в зданиях, где сеть была разведена много лет назад, проводка обычно двухжильная: фаза и ноль. В этом случае проблему можно решить двумя способами:

  • На лестничной площадке всегда есть распределительная коробка с заземлением. Нужно протянуть от него контакт в квартиру, а через шину раздать землю уже по всей квартире. Используйте лучше провод с медной жилой.
  • Выполните так называемое «обнуление». Здесь к клеммам заземления подключается ноль.Этот способ следует использовать только в крайнем случае, так как могут возникнуть проблемы в работе розеток с заземлением.


Как соединить розетку с проводами?

Как подключить провода к розетке, тут нет ничего сложного. Сначала подготавливаем провод: снимаем внешнюю изоляцию примерно на 10 см, а провода зачищаем на 1,5 см. Делается это специальным инструментом или любым удобным ножом. Снимаем защитную пластиковую крышку с розетки, а затем откручиваем прижимные винты так, чтобы оставалось пространство ок.Между их шляпками и основанием хомута. 5 мм. Также открутите винт на клемме заземления. Теперь розетка готова к подключению. Зачищенные провода — фаза, ноль и земля, по одному вставляем в нашу розетку и туго затягиваем винтами.

Есть еще один вариант крепления проводов к розетке. Каждую жилу зачищаем на 2 см и голые кони сворачиваем в кольца диаметром таким, чтобы вошли ножки шурупов. Каждый саморез поочередно откручиваем и подкладываем под него скрученные в концы концы проволоки.Вставьте винт обратно и плотно затяните. Такая сборка надежнее, но требует больше времени.

Как подключить тройной выключатель?

Тройная розетка подключается параллельно или последовательно, они описаны выше. Тройной выключатель также можно подключить двумя способами:

  1. Из розетки. При этом ноль и земля на лампы идут из той же розетки или из распределительной коробки.
  2. Из распределительной коробки. Фаза идет на выключатель и подключается к клеммам ключей.Затем проводники возвращаются в распределительную коробку и оттуда разводятся на светильники. Ноль и земля идут от коробки к лампам напрямую.

Второй способ предпочтительнее, так как в первом случае при выходе из строя розетки перестанет работать и выключатель.

Гнездо для предмета

— Path of Exile Wiki

«Сокет» перенаправляется сюда. Чтобы узнать о сокетах в дереве пассивных умений, см. Гнездо для драгоценных камней.

Пример лука с тремя сцепленными гнездами; два из которых заняты камнями умений.

Гнезда для предметов — это слоты на оборудовании или резонаторах, в которые можно поместить другие предметы. Есть 3 типа розеток:

Розетки цветные

Цвета

Каждая розетка имеет один из четырех цветов:

Камни умений должны быть помещены в гнездо соответствующего цвета, за исключением белых камней и гнезд, которые можно поместить в гнездо любого цвета или взять камень любого цвета соответственно.

Случайный выбор цвета гнезд взвешивается на основе величины соответствующих атрибутов (силы, ловкости, интеллекта), необходимых для использования предмета.Например, предмет брони чистой прочности с низкими требованиями к прочности (низкий базовый уровень) имеет более высокую вероятность выпадения гнезд не по цвету, чем броня чистой прочности с высокими требованиями к прочности (высокий базовый уровень).

Белые сокеты можно получить через порчу с помощью сферы ваалРазмер стопки: 10 Оскверняет предмет, непредсказуемо изменяя егоЩелкните правой кнопкой мыши по этому объекту, а затем левой по предмету, чтобы осквернить его. Поврежденные предметы нельзя изменить снова.
Щелкните, удерживая клавишу Shift, чтобы разбить стопку. с вероятностью 25%. [1] Их также можно превратить в предмет с помощью Инкрустированного ископаемогоРазмер стопки: 10 Больше гнезд
Могут иметь белые гнездаПоместите в Резонатор, чтобы повлиять на создание предмета.
Щелкните, удерживая клавишу Shift, чтобы разбить стопку. или верстак Ворици в убежище Immortal Syndicate Research. Алтарь Порчи в Храме Ацоатль имеет шанс осквернить предмет, чтобы все гнезда были белыми.

Цвет гнезд можно изменить с помощью Chromatic OrbРазмер стопки: 20 Перековывает цвет гнезд на предметеЩелкните правой кнопкой мыши по этому объекту, а затем левой по предмету с гнездом, чтобы использовать.
Щелкните, удерживая клавишу Shift, чтобы разбить стопку. перековав или используя верстак в вашем убежище.

Количество розеток

Количество возможных розеток на снаряжении зависит от уровня предмета, а также от типа используемого снаряжения.

Количество сокетов может быть изменено сферой ювелираРазмер стопки: 20 Перековывает количество сокетов на предметеЩелкните правой кнопкой мыши по этому объекту, а затем левой по предмету с сокетом, чтобы использовать. Качество предмета увеличивает шансы на получение большего количества сокетов.
Щелкните, удерживая клавишу Shift, чтобы разбить стопку. перековка, с помощью верстака в вашем убежище, Сфера связыванияРазмер стопки: 20 Улучшает обычный предмет до редкого предмета, имеющего до четырех связанных гнездЩелкните правой кнопкой мыши по этому объекту, а затем левой по обычному предмету, чтобы использовать.
Щелкните, удерживая клавишу Shift, чтобы разбить стопку. или покрытое коркой ископаемоеРазмер стопки: 10 Больше гнезд
Могут иметь белые гнездаПоместите в резонатор, чтобы повлиять на создание предмета.
Щелкните, удерживая клавишу Shift, чтобы разложить стопку.. Оскверненные предметы можно изменить только с помощью верстака и для этого потребуется эквивалентное количество сферы ваалРазмер стопки: 10 Оскверняет предмет, изменяя его непредсказуемым образомЩелкните правой кнопкой мыши по этому предмету, а затем левой по предмету, чтобы осквернить его. Поврежденные предметы нельзя изменить снова.
Щелкните, удерживая клавишу Shift, чтобы разбить стопку. как обычная стоимость Сферы ювелираРазмер стопки: 20 Перековывает количество гнёзд на предметеЩелкните правой кнопкой мыши по этому объекту, а затем левой по предмету с гнёздами, чтобы использовать. Качество предмета увеличивает шансы на получение большего количества сокетов.
Щелкните, удерживая клавишу Shift, чтобы разделить., Цветная сфераРазмер стопки: 20 Перековывает цвет гнезд на предметеЩелкните правой кнопкой мыши по этому объекту, а затем левой по предмету с гнездом, чтобы использовать.
Щелкните, удерживая клавишу Shift, чтобы разбить стопку.и Сфера объединенияРазмер стопки: 20 Перековывает связи между гнездами на предметеЩелкните правой кнопкой мыши по этому объекту, а затем левой по предмету с гнездом, чтобы использовать. Качество элемента увеличивает шансы на получение большего количества ссылок.
Щелкните, удерживая клавишу Shift, чтобы разбить стопку. менять сокеты на любом поврежденном элементе.

Максимальное количество розеток по типу оборудования

Некоторые предметы имеют исключения из этих правил.

Уровень предмета
Количество розеток Минимальный уровень предмета Масса (6S и 3S) Масса (4S) Первый продавец
1 1 50 100 Акт 1
2 1 120 90 Акт 1
3 2 100 80 Акт 1
4 25 30 30 Акт 3
5 35 5 Н/Д Акт 4
6 50 1 Н/Д Акт 6

Элемент уровня элемента обычно применим, но обратите внимание, что есть несколько случаев, когда ограничение не применяется:

  • Хиллок, после смерти всегда выпадает определенное оружие с тремя гнездами разного цвета, которое зависит от вашего класса.
  • Уникальные предметы, которые переопределяют механику сокетов, такие как Tabula RasaКачество: +20%
    Скорость передвижения: -3% Предмет не требует уровня и имеет энергетический щит (скрытый)
    Предмет имеет 6 белых гнезд и полностью связан ( Hidden) который всегда имеет 6 соединенных белых сокетов.
  • Предметы из сейфов с Сложностью Сложностью
    Суффикс
    Содержащиеся Предметы имеют (1-2) дополнительных Сокета аффикс
  • Гнезда могут быть созданы для предмета с помощью верстака, игнорируя ограничения уровня предмета

Ссылки

Розетки могут быть связаны с другими розетками в одном и том же предмете.Чтобы обеспечить свои преимущества, камни навыков поддержки должны быть помещены в гнезда, связанные с другими гнездами, содержащими активные камни умений.

Несколько камней умений поддержки одного типа можно применить только один раз к активному камню умений, однако можно применить один камень умений поддержки к нескольким активным камням умений одновременно. Если несколько драгоценных камней поддержки одного типа находятся в одной и той же ссылке, используется поддержка самого высокого уровня.

Например, два навыка FireballProjectile, Spell, AoE, Fire
Уровень: (1-20)
Стоимость: (6-25) Маны
Время каста: 0.75 sec
Вероятность критического удара: 6.00%
Эффективность добавленного урона: 240%
Скорость снаряда: 1040
Радиус:
Радиус: Выстреливает в ближайшую цель огненные шары, которые взрываются в направлении ближайшей цели. 1% повышение скорости снарядов2% снижение скорости снарядов
3% увеличение области действия3% усиление эффекта не наносящих урон состояний на врагах
-2% больше урона от поджога0,25% шанс ослабить врагов на 1 секунду при нанесении удара (9-1095 ) до (14-1643) урона от огня
(20-39)% шанс поджечь врагов
Снаряды получают радиус по мере того, как они летят дальше, до +(0-9) радиусаПоместите предмет в гнездо соответствующего цвета, чтобы получить это умение . Щелкните правой кнопкой мыши, чтобы удалить из сокета. and Freezing PulseЧары, Снаряд, Холод
Уровень: (1-20)
Стоимость: (5-21) маны
Время применения: 0,65 сек
Шанс критического удара: 6,00% Эффективность урона

5 90 : 200%
Скорость снаряда: 1800 Ледяной снаряд, который может заморозить врагов, через которых он проходит. Снаряд быстро исчезает, уменьшая урон и вероятность замораживания, пока не рассеется.2% повышение скорости снарядаСнаряды получают постепенный урон, нанося до 3% больше урона к моменту рассеивания
Наносит 99% уронаНе может пронзить враговНаносит (8-888) (12-1332) Урон от холода
Снаряды пронзают все цели
Снаряды теряют урон с течением времени, нанося до 50% меньше урона к моменту рассеивания
Снаряды имеют 25% шанс заморозить, который теряется в течение первой четверти полета
(0-19)% повышение скорости снарядаПоместите предмет в гнездо соответствующего цвета, чтобы получить это умение. Щелкните правой кнопкой мыши, чтобы удалить из сокета. может быть связано с навыком поддержки Elemental Proliferation SupportCold, Fire, Lightning, Support, AoE
Icon: S
Level: (1-20)
Cost & Reservation Multiplier: 120% Усиливает любое умение, которое поражает врагов , или может иным образом накладывать стихийные состояния.0,5% увеличение длительности стихийных состояний на врагахУсиленные умения имеют 1% увеличение области действияУсиленные умения наносят увеличенный на 1% урон от ударов и состояний за каждое замораживание, шок или поджог на врагеСтихийные состояния, вызванные усиленными умениями, распространяются на другие враги в радиусе (12-15)
Усиленные умения имеют 20% шанс заморозить, шокировать и поджечь
(0-19)% увеличение длительности стихийных состояний на врагахЭто камень поддержки.Он дает бонус не вашему персонажу, а навыкам в связанных с ним сокетах. Поместите предмет в гнездо, соединенное с гнездом, содержащим активный камень умений, который вы хотите усилить. Щелкните правой кнопкой мыши, чтобы удалить из сокета. в трех связанных предметах или Freezing PulseSpell, Projectile, Cold
Уровень: (1-20)
Стоимость: (5-21) маны
Время применения: 0,65 сек
Шанс критического удара: 6,00%
Эффективность добавленного урона: 200%
Скорость снаряда: 1800 Ледяной снаряд, который может заморозить врагов, через которых он проходит.Снаряд быстро исчезает, уменьшая урон и вероятность замораживания, пока не рассеется.2% повышение скорости снарядаСнаряды получают постепенный урон, нанося до 3% больше урона к моменту рассеивания
Наносит 99% уронаНе может пронзить враговНаносит (8-888) (12-1332) Урон от холода
Снаряды пронзают все цели
Снаряды теряют урон с течением времени, нанося до 50% меньше урона к моменту рассеивания
Снаряды имеют 25% шанс заморозить, который теряется в течение первой четверти полета
(0-19)% повышение скорости снарядаПоместите предмет в гнездо соответствующего цвета, чтобы получить это умение. Щелкните правой кнопкой мыши, чтобы удалить из сокета. может быть заменено горением SupportFire, Support
Icon: i
Level: (1-20)
Cost & Reservation Multiplier: 120% наносит увеличенный на 0,5% урон от огняПоджоги от усиленных умений наносят урон на 0,25% быстрееПоджоги от усиленных умений наносят урон на 0,5% медленнее
усиленных умений наносят увеличенный на 1% урон от огняУсиленные умения имеют (30-49)% шанс поджечь
усиленных умений наносят (10-29) )% больше урона от огня
Враги, подожженные усиленными умениями, имеют -(10-19)% к сопротивлению огнюЭто камень поддержки.Он дает бонус не вашему персонажу, а навыкам в связанных с ним сокетах. Поместите предмет в гнездо, соединенное с гнездом, содержащим активный камень умений, который вы хотите усилить. Щелкните правой кнопкой мыши, чтобы удалить из сокета. для улучшения FireballProjectle, Spell, AoE, Fire
Уровень: (1-20)
Стоимость: (6-25) маны
Время произнесения: 0,75 сек
Вероятность критического удара: 6,095

добавленного урона: 240%
Скорость снаряда: 1040
Радиус: 9 Выпускает в цель огненный шар, который взрывается, нанося урон ближайшим противникам. 1% повышение скорости снарядов2% снижение скорости снарядов
3% увеличение области действия3% усиление эффекта не наносящих урон состояний на врагах
-2% больше урона от поджога0,25% шанс ослабить врагов на 1 секунду при нанесении удара (9-1095 ) до (14-1643) урона от огня
(20-39)% шанс поджечь врагов
Радиус снарядов увеличивается по мере их полета до +(0-9) радиуса. Для получения умения выберите предмет и поместите камень в гнездо соответствующего цвета. . Щелкните правой кнопкой мыши, чтобы удалить из сокета. даже больше. Однако связывание двух экземпляров Размножение стихий Холод, Огонь, Молния, Поддержка, Область
Значок: S
Уровень: (1-20)
Множитель стоимости и резервирования: 120% Усиливает любое умение, которое поражает врагов, или в противном случае могли бы применять стихийные недуги.0,5% увеличение длительности стихийных состояний на врагахУсиленные умения имеют 1% увеличение области действияУсиленные умения наносят увеличенный на 1% урон от ударов и состояний за каждое замораживание, шок или поджог на врагеСтихийные состояния, вызванные усиленными умениями, распространяются на других врагов в радиусе (12) -15)
Усиленные умения имеют 20% шанс наложить заморозку, шок и поджог
(0-19)% увеличение длительности стихийных состояний на врагахЭто камень поддержки. Он дает бонус не вашему персонажу, а навыкам в связанных с ним сокетах.Поместите предмет в гнездо, соединенное с гнездом, содержащим активный камень умений, который вы хотите усилить. Щелкните правой кнопкой мыши, чтобы удалить из сокета. даст только бонус самого высокого уровня.
Поддержка тотема заклинаний может быть связана с большинством синих активных умений (Arc, SRS, Frostbolt и т. д.) в броне с 6 звеньями/Tabula Rasa. связи между сокетами на предметеЩелкните правой кнопкой мыши по этому элементу, а затем левой по предмету с сокетом, чтобы применить его.Качество элемента увеличивает шансы на получение большего количества ссылок.
Щелкните, удерживая клавишу Shift, чтобы разложить стопку., Верстак, Сфера связыванияРазмер стопки: 20 Улучшает обычный предмет до редкого предмета с четырьмя связанными гнёздамиЩелкните правой кнопкой мыши по этому объекту, а затем левой по обычному предмету, чтобы использовать.
Щелкните, удерживая клавишу Shift, чтобы разбить стопку. или покрытое коркой ископаемоеРазмер стопки: 10 Больше гнезд
Могут иметь белые гнездаПоместите в резонатор, чтобы повлиять на создание предмета.
Щелкните, удерживая клавишу Shift, чтобы распаковать..

Заказ

Как правило, порядок, в котором связаны камни умений, имеет значение только для камней-триггеров и для округления мана-стоимости.Порядок используемых сокетов:

1 2
4 3
5 6

Если в несколько экипированных предметов вставлено несколько самоцветов-триггеров, порядок будет таким:

Основная рука ⇒ Амулет ⇒ Шлем ⇒ Вторая рука ⇒ Бронежилет ⇒ Перчатки ⇒ Сапоги

Предметы с нестандартными взаимодействиями

Базовые элементы
Уникальные предметы
  • Высвобождение богини Одноручный меч
    Качество: +20%
    Физический урон: (52. 8-56.4. 52 , 104 Сила, 122 Ловк+475 к ТочностиИспользует оба слота для рук ) Физический урон
    (44-66)% повышение шанса критического удара
    33% увеличение длительности поджога на врагах
    Получает (66-99)% физического урона от меча в виде дополнительного урона от огня
    Получает ее благословение на 3 секунды, когда вы поджигаете врага
    33% шанс ослепить ближайших врагов при получении ее благословения
    Невозможно заморозить, охладить или поджечь ее благословением
    20% повышение скорости атаки и передвижения с помощью ее благословенияКак дева я была связана; как старуху презирали меня
    Обещанная сила, которую редко можно найти, доставила ярость, довольно тернистую.
    Недостаточно?…Хорошо. Теперь я стал и тем, и другим
    Чтобы взять тебя за руку и убаюкать твои таланты, а не задушить
    Непревзойденное пламя. Так что тише, дорогая, не говори ни слова.
    Завещал, предал… любимый. Наконец-то я третий. И Oni-Goroshi Oneware меч
    качество: + 20% + 20% 9094 + 20%
    6-13.2 6-132 9
    Шанс критического удара: (8.50% -9,50%)
    Атаки в секунду: 1.45
    Дальность оружия: 11 40% повышение глобальной меткостиИспользует слоты для обеих рук
    (70-90)% повышение шанса критического удара
    Добавляет от 2 до 3 физического урона к атакам за уровень секунд, когда вы поджигаете врага
    Находясь в ее объятиях, возьмите 0.5% от вашего максимального здоровья и энергетического щита в виде урона от огня в секунду за уровень
    Предмет имеет 6 сокетов и полностью связан (скрыт)»Вас зовут Убийца Демонов? Правда? Хорошее имя для гнилой кишки, это.»
    Она сказала: Я предпочитаю «Богиню мечей». Гораздо более достойно. И точно.
    «Убийца Демонов — Дешевый И Грязный, значит. Ожоги идут вниз, ожоги надвигаются?»
    Она сказала: Каждый раз, Чаран. И все же… ты искупаешь меня и выпьешь мою любовь. Пока не сможешь. всегда иметь 6 связанных сокетов.Это единственное одноручное оружие, которое может иметь более трех гнезд.
  • Actum One Ware AX
    Качество:
    Качество: + 20% 9094 + 20%
    (150,4-173,9) до (278.4-321.9) до (278.4-321.9)
    Критический удар шансов: 5,00%
    Атаки в секунду: 1.30 130
    Оружие Ассортимент: 11 Требуется уровень 63 , 999995, Ул., 76 Dexhas No Розетки
    (200-250)% Увеличение физического урона
    У вас нет интеллекта
    Шанс критического удара составляет (20-30)% для ударов этим оружиемЛучше действовать без раздумий
    , чем думать без действия., Сердечность Каома: + 20% 9094 + 20%
    9094 931 Требуется уровень 68 , , 191 STRHAS No Розетки
    (20-40)% Воина жизни, которые боится, кто падает. % увеличение урона от молнии
    +500 к максимуму маны«Бесполезно для наших целей, но, возможно, мы сможем продать прототип №5
    архимагу для финансирования других экспериментов.», Kaom’s Rootsquality: + 20%
  • + 20%
    289 Требуется уровень 68 , 120 STRHAS NO Розетки
    не могут быть сбиты на
    + (150-200) до максимума Жизнь
    Скорость действия не может быть снижена ниже базового значения
    Непоколебимая стойкаНе вздрагивайте, это пустая трата времени на удар., и Серый шпиль Боевой посох
    Качество: +20%
    Физический урон: 87.6-163.2 9-163.2
    Критический удар шансов: 9099 9 6.50%
    атаки в секунду: (1.56-1.69)
    Оружие Ассортимент: 13 Требуется уровень 68 , 113 Сила, 113 Инт+20% шанс блокировать урон от чар с посохом в рукахНе имеет гнезд
    (250-300)% увеличение глобального урона
    (20-30)% повышение скорости атаки
    +(1 -4)% ко всем максимальным сопротивлениямНикогда не было более простого времени.
    Просто мотивы попроще. не имеют розеток.
  • Искусство МалахаяТребуется Уровень 5 Имеет 1 гнездо В гнездах Камни имеют равновесие стихий
    -20% ко всем сопротивлениям стихиям
    +(75-100)% к сопротивлению огню с 60 гнёздами 60 a2 (75-100)% к сопротивлению холоду при гнезде с зеленым камнем
    +(75-100)% к сопротивлению молнии при гнезде с синим камнем
    Все гнезд белые Когда дует ветер,
    Знай, что способ согнуть
    и смотреть, как другие ломаются.всегда имеет белое гнездо и предоставляет характеристики в зависимости от цвета драгоценного камня, вставленного в предмет.
  • Призматическое Eclipse One Cource Sheag
    Качество: + 20% + 20%
    (108-120) по (188.4-199.2)
    Шанс критического удара: 500%
    Атаки в секунду : 1.30
    Оружие Ассортимент: 11 Требуется уровень 53 , 91 , ул. 91 91 Ул. Парное оружие
    Добавляет от (60-70) до (71-80) физического урона
    25% увеличение глобального физического урона оружием за красный гнездо
    12% повышение глобальной скорости атаки за зеленый гнездо
    0.4% физического урона от атак похищается в виде маны за каждый синий Гнездо
    +2 к дальности удара в ближнем бою за каждое белое Гнездо «Неистовая Солярис опалила и исказила поверхность сферы.
    Отчаявшаяся Лунарис залила шрамы своими слезами.
    И все же Вириди остался, запертый внутри, навсегда».
    — Майф создания азМеров, Scaeva один ручный меч
    качество: + 20% 9094 + 20%
    (154.8-175.2 (154.8-175.2) до (243.6-278.4)
    Шанс критического удара: (5.75% -6.25%) 95% -6.25%) 9595
    Атаки в секунду: 1.30
    Оружие Ассортимент: 11 Требуется уровень 60995 , 113 ул., 113 DEX40% Глобальный рейтинг меткостиДобавляет от (75-92) до (125-154) физического урона
    (15-25)% повышение шанса критического удара
    0,3% физического урона от атак похищается в виде здоровья за каждый красный Гнездо
    +10% к глобальному критическому удару Множитель на зеленый разъем
    0.3% физического урона от атак похищается в виде маны за каждый синий Socket
    8% повышение глобальной защиты за каждого белого Socket
    (60-80)% повышение глобального шанса критического удара в правой руке
    +8% шанс блокировать урон от атак когда в Off Hand Даже с задних рядов
    свист стали завораживал.
    Они смотрели на танец в пыли арены, молчаливые, как мертвецы.
    Заклинание только разбитое проливание крови., А корона тирантьявальности: + 20%
    Доспеха: 192
    Energy Щит: 37 Требуется уровень 58 , 64 Сила, 64 IntHas 1 Socket
    +(50-175) к максимуму здоровья
    Ближайшие враги имеют -10% ко всем сопротивлениям Гнездо

    Вы и ближайшие союзники получаете от 56 до 88 дополнительного урона от холода за каждый зеленый Гнездо
    Вы и ближайшие союзники получаете от 16 до 144 дополнительного урона от молнии за каждый синий Гнездо
    Вы и ближайшие союзники получаете от 47 до 61 дополнительного урона хаосом за белый Розетка Вы узнаете, последуют ли за вами ваши подданные из страха или уважения, когда у вас будет первая минута слабости.
    Если первое, то они разорвут вас на куски, как бешеные собаки. предоставлять статистику в зависимости от цвета сокетов в предмете.
  • Tabula RasaКачество: +20%
    Скорость передвижения: -3% Предмет не требует уровня и имеет энергетический щит (скрытый)
    Предмет имеет 6 белых гнезд и полностью связан (скрытый) всегда имеет 6 белых связанных гнезд.
  • Кожа верногоКачество: +20%
    Скорость передвижения: -3% Предмет не требует уровня и имеет энергетический щит (скрытый)
    Гнезда нельзя модифицировать
    +1 к уровню Гнездо Самоцветы

    8 % увеличение глобальной защиты
    Предмет имеет 6 гнезд и полностью соединен (скрытый)Мы с радостью отдаем наши конечности.
    Сеть, сотканная для защиты костей лордов. Этот предмет можно преобразовать с помощью Благословения Чаюлы и Кожи лордовКачество: +20%
    Скорость передвижения: -3% Предмет не требует уровня и энергии Щит (скрытый)
    Гнезда нельзя модифицировать
    +1 к уровню Гнездо самоцветов
    100% усиление глобальной защиты )
    <Случайный краеугольный камень>
    Осквернено Лорды выбираются так тщательно.
    Только они могут украшать Его плоть. всегда поставляются с шестью связанными розетками случайного цвета. Их нельзя изменить с помощью верстака.

  • Dialla’s MalfactionQualityQuality: + 20% 9094 + 20%
    Энергетический щит: 88
    Скорость движения: -3% Требуется уровень 37 GEMS может быть розетки в этом элементе Игнорирование гн. Цвет
    Розетка красного цвета Розетка имеет +1 к уровню
    Самоцветов Розетка зеленого цвета Розетка имеет +10% к качеству меня рукой, обещал мне силу несравненную.
    Но я сделал это не ради власти.
    Я сделал это из любви.
    И я бы сделал это снова в одно мгновение. не обязательно, чтобы драгоценные камни в сокетах соответствовали цветам сокетов, эффективно функционируя как белые сокеты.
  • Loreweavequality: + 20% 9094 + 20%
    45995 452
    Энергетический щит: (122-164) (122-164)
    Скорость движения: -5% Требуется уровень 64 , , 9099 Сила, 105 IntHas 6 Сокеты
    +(8-24) ко всем Атрибутам
    Добавляет от (4-10) до (14-36) физического урона к атакам
    (20-60)% увеличение глобального критического удара Шанс удара
    +(15-50) к максимуму энергетического щита
    +(20-60) к максимуму здоровья
    +(20-50) к максимуму маны
    (6-30)% повышение редкости найденных предметов
    (15-50) )% увеличение урона от стихий
    Ваше максимальное сопротивление составляет (76-78)%Когда дело доходит до того, чтобы найти применение излишкам,
    богатый человек имеет в себе
    безграничный творческий потенциал.всегда имеет 6 розеток.
  • ShadowStickQuality: + 20% 9094 + 20%
    (1217-1546)
    (1217-1546)
    )
    Energy Щит: (236-300)
    Скорость движения: -3% требует уровня 72 , 66 STR, 66 DEX, 66 int <2 случайных поврежденных неявных модификатора> имеет дополнительный неявный мод
    + (20-30 ) ко всем характеристикам
    (250-350)% увеличение брони, уклонения и энергетического щита
    Восстановление (3-5)% здоровья при убийстве
    Восстановление (3-5)% энергетического щита при убийстве
    -(6-4) % ко всем сопротивлениям за каждый надетый оскверненный предмет
    8% увеличение максимального энергетического щита за каждый надетый оскверненный предмет
    6% увеличение максимального здоровья за каждый надетый оскверненный предмет
    Предмет имеет 6 гнезд и полностью связан (скрытый)
    Осквернен Предназначен для жертвоприношения, они были одеты в одежды, которые стирает грань между этим миром и иным.всегда имеет 6 связанных сокетов.
  • Механизм МэлониТребуется Уровень 45 Имеет 1 гнездо Имеет 2 гнезда
    Вызывает срабатывание навыка лука с гнездом при атаке луком
    (8-19% увеличение скорости атаки)
    (8-12) к максимуму здоровья
    5% шанс ослепить врагов при нанесении удара атакойПолночная возня порождает полуденное убийство;
    зловещее древко, выпущенное тайком, убивает негодяя.
    Я увижу их снова, но только после того, как моя работа будет сделана.всегда имеет 3 сокета, один из которых может быть потерян, если его заменить на имплицитный ваал.
Уникальные предметы из рас

All Descent: уникальные предметы чемпионов имеют три белых связанных гнезда (кроме Щепок ПровиденияДобавляет от 1 до 4 физического урона к атакам луком+10% к сопротивлению всем стихиям
50% увеличение длительности стихийных состояний на врагах
10% шанс заморозить , шок и воспламенение
25% физического урона от оружия получают в виде дополнительного урона от случайного элементаВ темноту, ужас, безумие…
Итак, спуск. и Цепи времени(12-24)% увеличение глобального физического урона10% увеличение урона от стихий
30% увеличение восстановления здоровья от флаконов
30% увеличение восстановления маны от флаконов
30% уменьшение длительности эффекта флаконаВо тьму, ужас, безумие…
Итак, спуск.)

Связанные гадальные карты

Существуют гадальные карты, дающие предметы с большим количеством сокетов и связей.

Предмет Эффект(ы)
Меч Бойера 6Лук предвестника с шестью звеньями
Уровень предмета: 91Если это мой сон, я не хочу просыпаться.
Шестизвенный лук Предвестника
Уровень предмета: 91
Драпированный во снах5Шестизвенный доспех
Уровень предмета: 100
Предмет под влиянием Костюм, который я ношу,
Тяжелый и голый.
Холст, кажется,
вдыхая жизнь в мечты.
Шестизвенный нательный доспех
Уровень предмета: 100
Предмет влияния
Император чистоты7Шестизвеньевая священная кольчуга
Уровень предмета: 60Верный своему титулу,
Волл, недавно коронованный,
имел многие из


экстравагантностей уничтожено.
Шестизвеньевая священная кольчуга
Уровень предмета: 60 ​​
Имперское наследие22Имперский шестизвенный лук
Уровень предмета: 100Потерянная жизнь, рожденное наследие.
Императорский лук с шестью звеньями
Уровень предмета: 100
Небесный вершитель правосудия6Астральные доспехи с шестью звеньямиОдетая в славу небес, она приходит, чтобы вершить правосудие над павшими. Шестизвенный астральный доспех
Связывающие цепи11Шестизвенный доспех Страшнее любого преступника является невиновный человек в цепях, потому что когда он вырвется на свободу, его месть будет оправдана. Шестизвенный доспех
Шикарный вундеркинд6Шестизвенный доспех
Уровень предмета: 100«Многие считают убийство ужасным, мрачным и нелепым преступлением. Но есть и те, кто просто делает из этого искусство».
Шестизвенный доспех
Уровень предмета: 100
Темный маг6Шестизвенный посох
Уровень предмета: 55С посохом в руке
и гневом в сердце,
твоя душа и труп
обязательно расстанутся.
Шестизвенный посох
Уровень предмета: 55
Эфирный7Шестизвенные регалии ваал«Давным-давно люди смотрели на звезды, веря, что они влияют на нас.Скоро мы будем влиять на звезды.»
— Дориани, Тауматург Королевы
Шестизвеньевые регалии ваал
Дар Флоры5Пятизвенный посох
Уровень предмета: 66Крепкий и сильный,
вырос из ручья.
Флора, живущая здесь,
Мечта бойца
Пятизвенный посох
Уровень предмета: 66
Дикобраз 6Короткий шестизвенный лук
Уровень предмета: 50Первое перо отделяет быстрых учеников от мертвых
Шесть -Link Short Bow
Уровень предмета: 50
The Sacrifice4Six-Link Sacrificial Garb
Уровень предмета: 100Для некоторых цена силы никогда не бывает слишком велика.
Жертвенное одеяние с шестью звеньями
Уровень предмета: 100
Полководец6Шестизвенный корональный молот
Уровень предмета: 83Чтобы вылечить Богиню,
, и разорвать цепи порчи,
, ты должен разрушить мир.
Шестизвенный корональный молот
Уровень предмета: 83
Белый рыцарь8Шестизвенный астральный доспех
Уровень предмета: 100
Предмет крестоносца Где гноится разложение, я сотру его и оставлю на его месте сияющий памятник.
Астральная пластина с шестью звеньями
Уровень предмета: 100
Предмет крестоносца

Родственные пророчества

Гнездо Бездны

Гнезда Бездны — это особые типы гнезд, которые можно найти исключительно на тематических предметах Бездны.Одно гнездо можно найти на Stygian ViseHas 1 Abyssal Socket и от одного до двух гнезд на уникальных предметах, связанных с Бездной. Гнезда Бездны также можно превратить в предмет с помощью Резонатора с полым ископаемымРазмер стопки: 10 Имеет гнездо БездныПоместите в Резонатор, чтобы повлиять на создание предмета.
Щелкните, удерживая клавишу Shift, чтобы распаковать..

Следующие уникальные предметы имеют сокеты бездны:

Гнезда Бездны заменяют обычные сокеты, т.е. предмет будет иметь максимальное количество цветных сокетов, уменьшенное на количество сокетов Бездны; например, перчатка с двумя гнездами бездны может иметь максимум 2 цветных гнезда.

В эти гнезда можно вставлять только драгоценности Бездны.

Головки резонаторов

Резонаторы — это особый класс валюты, в котором есть гнезда для окаменелостей.

Информация для разработчиков

Соответствующую информацию о сокетах можно найти в разделе «Сокеты» файлов .ot (в зависимости от того, какие файлы наследует рассматриваемый элемент).

Формат, используемый для сокетов:

 <количество сокетов>:<требования к уровню предмета>:<вес спавна>


Цвета сокетов обычно представляются как:

Цвет Буквенный код Цифровой идентификатор
красный Р 1
зеленый Г 2
синий Б 3
белый Вт

Каталожные номера

Схема подключения электрической розетки и процедура подключения

Электрическая розетка представляет собой гнездовой разъем, который несет источник питания или блок питания и передает электрическую энергию, когда к нему подключена электрическая вилка.Как правило, источник питания подключается к розетке или электричеству. Электрические розетки используются в распределительных щитах, розетках, щитах расширения и т. д. Электрические розетки могут быть двухконтактными, трехконтактными или пятиконтактными. Электрические розетки бывают разных номиналов, стилей и конструкций. Наиболее используемые и распространенные номиналы электрических розеток: 5А, 6А, 16А, 32А и т. д. Однофазные розетки имеют либо два порта, либо три порта. Также доступны различные типы портов. Некоторые розетки имеют плоские порты, некоторые имеют круглые порты.

Схема электрической розетки и клеммы

Здесь вы можете увидеть схему пятиконтактной розетки.

Розетки с пятью контактами выпускаются на 6А, 16А, 32А для всех номиналов тока. Некоторые пятиконтактные розетки имеют функцию подключения обоих типов вилок на 6А и 16А. На лицевой стороне можно увидеть все пять портов. Порты заземления или заземляющие порты намного больше по размеру, чем другие порты. Если возникает какое-либо короткое замыкание, в цепи протекает очень большой ток. Именно поэтому заземляющий или заземляющий штырь делают большего размера, так как он может легко обойти высокое короткое замыкание на землю.Кроме того, вы заметите, что при включении вилки в розетку сначала к розетке подключается заземляющий контакт, затем фаза и нейтраль. Это делается потому, что в случае какой-либо неисправности или наличия тока утечки он легко уходит на землю, что может снизить вероятность несчастных случаев, таких как поражение электрическим током.

Если вы посмотрите на заднюю сторону розетки, вы увидите три клеммы с винтами для подключения источника питания — фаза, нейтраль и заземление. Также будет идентификация для всех пинов.Терминал фазы обозначается буквой «P» или «L». Нейтральный терминал обозначен буквой «N». А заземляющий штифт обозначается стандартным символом заземления или заземления.


Подключение электрической розетки с выключателем

Здесь вы можете увидеть схему подключения электрической розетки с выключателем.

В соответствии с электротехническим стандартом выключатель должен располагаться справа от розетки. Если на вашем распределительном щите имеется несколько розеток с отдельными выключателями, то все выключатели следует размещать справа от соответствующих розеток.

Схема подключения к электрической розетке

Здесь вы можете увидеть актуальную схему подключения к электрической розетке и выключателю.


Процедура подключения

1. Подсоедините заземляющий провод к верхнему заземляющему контакту сетевой розетки.

2. Подсоедините нейтральный провод источника питания к нейтральной клемме (обозначенной буквой «N») сетевой розетки.

3. Подключите фазную клемму источника питания к любой клемме выключателя.

4. Подсоедините другую клемму выключателя к фазовой клемме (обозначенной буквой «P» или «L») сетевой розетки.

Читайте также:

Благодарим Вас за посещение сайта. продолжайте посещать для получения дополнительных обновлений.

4.3.2 Подключение с использованием сокетов Unix и именованных каналов Windows

4.3.2 Подключение с использованием сокетов Unix и именованных каналов Windows

В Unix соединения MySQL Shell по умолчанию используют сокеты Unix. при выполнении следующих условий:

  • TCP-порт не указан.

  • Имя хоста не указано или равно локальный хост .

  • --сокет или -S Опция указана с или без путь к файлу сокета.

Если вы укажете --socket без значение и без знака равенства, или -S без значения, используется файл сокета Unix по умолчанию для протокола.если ты укажите путь к альтернативному файлу сокета Unix, этот сокет файл используется.

Если имя хоста указано, но не localhost , TCP-соединение установлено вместо. В этом случае, если TCP-порт не указан, используется значение по умолчанию 3306.

В Windows для соединений MySQL Shell с использованием классический протокол MySQL, если указать имя хоста в виде точки (.), MySQL Shell подключается с помощью именованного канала.

  • Если вы подключаетесь с помощью строки подключения, похожей на URI, укажите [email protected]

  • Если вы подключаетесь с помощью пар ключ-значение, укажите {"хост": "."}

  • Если вы подключаетесь по отдельным параметрам, укажите --хост=. или -ч.

По умолчанию используется имя канала MySQL .Ты можно указать альтернативный именованный канал, используя --опция сокета или как часть URI-подобного строка подключения.

В строках, подобных URI, путь к файлу сокета Unix или Windows. именованный канал должен быть закодирован с использованием либо процентного кодирования, либо заключая путь в круглые скобки. Скобки исключают нужно процент кодировать символы, такие как / символ разделителя каталогов. Если путь в файл сокета Unix включается в строку типа URI как часть строки запроса ведущая косая черта должна быть закодирована в процентах, но если он заменяет имя хоста, ведущая косая черта не должна быть процент закодирован, как показано в следующих примерах:

  mysql-js> \connect [email protected]?socket=%2Ftmp%2Fmysql.носок
mysql-js> \connect [email protected]?socket=(/tmp/mysql.sock)
mysql-js> \connect [email protected]/tmp%2Fmysql.sock
mysql-js> \connect [email protected](/tmp/mysql.sock)

Только в Windows именованный канал должен начинаться с символы \\.\ а так же либо закодированы с использованием процентного кодирования или заключены в круглые скобки, как показано в следующих примерах:

  (\\.\имя:труба)
\\.\named%3Apipe

Важно

В Windows, если подключены один или несколько сеансов MySQL Shell к экземпляру MySQL Server, используя именованный канал, и вам нужно выключите сервер, вы должны сначала закрыть MySQL Shell сессии.Сеансы, которые все еще связаны таким образом, могут привести к зависанию сервера во время процедуры выключения. Если это происходит, выйдите из MySQL Shell, и сервер продолжить процедуру выключения.

Для получения дополнительной информации о соединении с файлами сокетов Unix и Именованные каналы Windows, см. Подключение к серверу MySQL с помощью параметров команды и Подключение к серверу с помощью строк типа URI или пар ключ-значение.

Как поменять сокет

Как изменить сокет | Уикс.co.uk перейти к содержанию Перейти к меню навигации

Мой счет

Войдите или зарегистрируйтесь

Планирование и подготовка

  • Здесь мы покажем вам, как заменить старую розетку на накладную двойную электрическую розетку с портами USB. Имейте в виду, что разные конструкции патрубков могут иметь разные требования к установке, поэтому всегда проверяйте инструкции производителя
  • .
  • Розетки доступны в различных размерах, цветах и ​​отделках, а некоторые более современные конструкции также оснащены портами USB и удлинителями Wi-Fi
  • Электрические установки и изменения регулируются местными строительными и электротехническими нормами, которые вы должны соблюдать.Для получения информации о правилах в вашем регионе посетите: https://www.electricalsafetyfirst.org.uk/ или веб-сайт вашего местного органа власти
  • .
  • Электропроводка всегда должна соответствовать Правилам электропроводки IEE
  • .
  • Если у вас есть какие-либо сомнения или вопросы, лучше всего обратиться к зарегистрированному электрику

Делай правильно

  • При замене существующей розетки важно, чтобы кабельные соединения подключались к новому изделию так же, как к старому.Цвета ваших проводов будут зависеть от того, сколько лет проводке:
    • Коричневый (или красный, если у вас старая проводка) — обозначен буквой «L» на розетке (под напряжением)
    • Синий (или черный, если у вас старая проводка) — обозначен буквой «N» на розетке (нейтральный)
    • Желто-зеленая полоса — обозначена буквой «E» или тремя вертикальными линиями на разъеме (земля)
  • Прежде чем использовать тестер напряжения или розетки, используйте его на старой розетке до отключения питания; таким образом вы можете быть уверены, что тестер работает
  • Если есть какие-либо признаки теплового повреждения или износа проводки, используйте бокорезы и инструменты для зачистки электрических проводов, чтобы обрезать поврежденный провод

Безопасность

  • Электромонтажные работы могут быть опасными, поэтому всегда следуйте инструкциям и никогда не работайте с электрооборудованием, если вы не уверены, что оно отключено и изолировано в щитке предохранителей
  • Приобретение тестера напряжения или розетки — самый безопасный способ убедиться в отсутствии электрического тока в розетке.Проверьте тестер напряжения на старой розетке перед отключением питания; таким образом вы можете быть уверены, что он работает
  • Мы рекомендуем, чтобы во всех домах были установлены стационарные устройства защитного отключения (УЗО), поскольку они обеспечивают наивысший уровень защиты

Последующее обслуживание

  • Не перегружайте розетку, так как это может привести к повреждению и перегреву
  • Время от времени протирайте мягкой сухой тканью

Шаг за шагом

Найдите свой потребительский блок (блок предохранителей) и определите цепь, с которой вы будете работать.Изолируйте цепь, щелкнув автоматические выключатели (MCB) в положение OFF или удалив предохранитель, и держите его в безопасном месте в кармане, пока работа не будет завершена.

Используйте тестер напряжения или розетки, чтобы убедиться, что розетка больше не находится под напряжением. Вы также можете перепроверить, подключив лампу перед отключением цепи, а затем убедившись, что свет погас.

С помощью отвертки выкрутите стопорные винты и аккуратно поверните переднюю часть разъема, чтобы открыть проводку. В проводе должно быть достаточно провисания, чтобы вы могли легко получить доступ к задней части.

У вас может быть одинарная, двойная или тройная проводка, и крайне важно, чтобы вы заменяли провода на аналогичные.

Ослабьте винты клемм, аккуратно освободите провода и отложите старую розетку в сторону.

Если какой-либо из проводов изношен, используйте бокорезы и инструменты для зачистки электрических проводов, чтобы оставить 5 мм провода свободными.

Закройте любые оголенные провода заземления соответствующей зеленой или желтой оболочкой.

Обратите внимание, что порядок и расположение клемм «фаза» (L), «нейтраль» (N) и «земля» (E) на новой розетке может отличаться от старой розетки.Обязательно внимательно проверьте этикетки клемм на новой розетке.

Убедитесь, что винты клемм на новой розетке открыты. Затем, в зависимости от возраста вашей проводки, подключите коричневый (или красный) провод к клемме Live (L), убедившись, что оголенный провод не виден и что соединение надежно.

Повторите этот процесс, подключив синий (или черный) провод к клемме нейтрали (N), а зелено-желтый провод к клемме заземления (E).

Снова затяните винты клемм так, чтобы они были надежно закреплены, но не перетягивались.

Осторожно верните лицевую панель на место, убедившись, что проводка не зажата.

Снова прикрепите лицевую панель с помощью крепежных винтов, проверив ее уровень с помощью спиртового уровня и не перетягивая.

Добавить комментарий

Ваш адрес email не будет опубликован.
