Узнаем как делается тележка для мотоблока своими руками?

В хозяйстве мотоблок является одним из наиболее полезных приспособлений. С его помощью вы можете не только обрабатывать землю, но и перевозить массу нужных вещей: сено и удобрения, готовый урожай и топливо… Вот только как это делать, если стандартный механизм такого рода не оснащен никакими специальными приспособлениями?

Выход один – тележка для мотоблока. Своими руками ее сделать вполне реально, а денег она позволит сэкономить массу. Рассмотрим простейший проект тележки, которая легко может перевозить до 400 кг, оснащена удобным местом для водителя и быстро изготавливается в домашних условиях.

Конструктивные элементы

Условно каждый прицеп можно поделить на следующие конструктивные элементы: место для водителя и центральная рама, сама телега с кузовом и колеса. Место для водителя ставят на сварной каркас. Так как основная нагрузка приходится на весьма ограниченную площадь, ее усиливают ребрами жесткости.

Из чего делать раму?

Ни одна тележка для мотоблока, своими руками которую изготовить достаточно легко, не может обойтись без прочной сварной рамы. Проще всего ее сварить из швеллеров и уголка, найти которые можно в каждом строительном магазине. Раму варить нужно максимально аккуратно, так как она должна выдержать все превратности убитых сельских дорог.

Из чего делать колесные оси?

В качестве оси для колес берется стальной прут диаметром не меньше 30 мм, соединенный на сварке с продольным шарниром, а также с угловыми опорами. Длина – не менее 1070 мм. Выбирать ее нужно так, чтобы колеса не выходили за пределы тележки.

Делаем корпус

Так из чего делается тележка для мотоблока? Своими руками кузов проще всего смонтировать из досок толщиной до 20 мм, причем на углах они укрепляются стальными уголками. К раме доски крепятся на болтовых соединениях. Так как вам наверняка понадобится перевозка больших объемов груза, лучше делать борта откидными: так будет проще выгружать большие объемы.


сельскохозяйственной техники. Но если вам некогда их искать, вполне подойдут таковые от обычной мотоциклетной коляски. Ось обтачивается под соответствующий диаметр. Такая тележка для мотоблока будет обладать неплохой проходимостью, позволяя перевозить груз даже по плохим дорогам.

Сцепку для прицепа делаем из любого подходящего куска металла, протачивая в нем такое отверстие, чтобы в него легко проходила сцепка. Поворотный узел лучше делать из подшипника подходящего диаметра, максимально прочно закрепляя его при помощи сварки.

Их обязательно нужно закрывать пыльниками, заполняя все пространство под ними смазкой. Если их не защитить от агрессивных воздействий внешней среды, ваша тележка для мотоблока (своими руками сделанная) долго не проездит по подобиям дорог в нашей стране.

Днище телеги

Конечно, его можно делать из обрезной доски. Но куда надежнее пустить на эти цели листовой металл. Толщину листа предпочтительнее выбирать в пределах 2-3 миллиметров: такая телега для мотоблока (своими руками которую можно сделать за пару дней) может прослужить несколько лет, практически не нуждаясь в ремонте.

В качестве сиденья прекрасно подойдет таковое от легкового автомобиля.

Приспособление для посадки картофеля сделать самому своими руками. Самодельная картофелесажалка: чертежи

Техника значительно облегчит выполнение данного процесса. Специальное приспособление для посадки картофеля своими руками можно агрегатировать, к примеру, с мотоблоком или минитрактором. А можно использовать как отдельный агрегат.

далее Садовая тележка сделать самому своими руками: фото, инструкция

Садовые тележки двухколесные своими руками дачники изготавливают довольно часто. Такой подход окажется проще всего. Сложного оборудования по типу сварочного аппарата или отрезной пилы по металлу здесь не понадобится. Дерево можно обрабатывать по стандартной схеме. Однако деревянная тачка будет уступать по грузоподъемности и долговечности металлическому собрату.

далее Самоделки для мотоблока и из мотоблока

Самоделки для мотоблока могут стать превосходными помощниками в хозяйстве. Наиболее часто для данного оборудования изготавливаются прицепы. Они могут пригодиться для перевозки собранного урожая, рассады, инструментов, а также мусора.

далее Узнаем как выбрать колеса для мотоблока

Некоторые колеса для мотоблока оснащаются специальными грунтозацепами, которые обеспечивают дополнительную мощность за счет утяжеления конструкции. Оснащенная ими техника не будет застревать даже в тяжелой глинистой почве, так как стальные зубья будут подталкивать транспорт вперед, предотвращая заглубление в грунт.

далее Картофелекопалка грохотного типа сделать самому своими руками. Этапы изготовления

Работа в поле не самый легкий труд. И владельцы собственных участков прекрасно это знают. Поэтому стремятся максимально облегчить этот труд посредством использования техники. Такой процесс, как копание картофеля, очень сложно выполнить вручную. На помощь приходит картофелекопалка грохотного типа, своими руками собранная. Она поможет максимально облегчить задачу, отделив клубни от почвы.

далее

Тележка для мотоблока своими руками

Многие садоводы и дачники уже давно по достоинству оценили удобство использования мотоблока. Он значительно облегчает труд по возделыванию земли, посадке и уборке урожая. Но это еще не все функции полезного агрегата – он с легкостью может перевозить более четырех центнеров груза! Любой огородник знает, что необходимость вывезти мусор, привезти корма, строительные материалы, удобрения возникает довольно часто. Для того, чтобы чудо-механизм смог и в этом вам помочь, пригодится

тележка для мотоблока своими руками. Подобный аксессуар можно и купить, но не факт, что он подойдет к вашей модели, и денег придется отдать немало. Поэтому советуем ознакомиться с тем, как сделать тележку к мотоблоку своими руками, и реализовать сей замысел на благо себе и своему огороду.

Тележка для мотоблока своими руками: размеры, чертеж

Итак, чтобы в процессе работы не пришлось по нескольку раз перекраивать детали и портить материал, понадобится нарисовать подробный чертеж. Конструкция тщательно прорисовывается с нескольких сторон, и на каждую деталь подписывается размер или длина. Если нужно подробно обрисовать какой- либо узел (например, сцепку), делается его отдельный план.

С подобной схемой вы не только сможете наглядно представить себе масштабы работ, но и легко составите список материалов и инструментов нужных для того, чтобы сделать самодельную технику своими руками. Планируя начать работу по сооружению прицепа, изучаем подготовленный чертеж и составляем список материалов и инструментов. Для описи необходимого нужно учесть следующие моменты.

  • Обдумайте, какие основные узлы будут у вашей тележки, и каким образом они будут соединяться (клепание, скручивание на болты или сварка).
  • Как будет осуществляться движение поворотных элементов (подшипник, шарнир, ось или втулка).
  • Нужен ли вам опрокидыватель, чтобы кузов можно было разгружать механически.
  • Будете ли вы делать стояночные подставки.



Исходя из этого, и составляйте план покупок для работ. При этом обязательно учтите возможное наличие нужных материалов на вашем участке. Например, для рамы вполне подойдут любые трубы, как квадратного, так и круглого сечения.

Размеры тележки для мотоблока своими руками

Какие габариты будут у вашей тележки, зависит, прежде всего от необходимой вам грузоподъемности. Стандартные размеры кузова выглядят примерно так: длина – полтора метра, ширина – 1м15см, высота 27-28см. Такая телега сможет выдержать не менее 2,5ц. поклажи.

Основными деталями прицепа являются сварной каркас с устройством сцепа, водительское сиденье, рама, сам кузов и одна или две оси с колесами.

Несущую раму удобнее и надежнее всего сделать из металлического швеллера или уже упомянутых труб любого сечения. Используются при сваривании и уголки. Процесс сварки нужно проводить очень тщательно, так как именно на раму приходится максимум ударной нагрузки, возникающей на ухабистых дорогах.

К раме привариваются угловые опоры и продольный шарнир.

К ним в дальнейшем сваркой же крепится колесная ось. Для оси лучше взять стальной прут (круг), диаметр которого будет более 3 см. Подбирая ось, помните, что колеса не должны выходить за периметр кузова. Ориентируясь на диаметр подшипников выбранных вами колес, обточите ось для их дальнейшего монтажа.

Совет: если найдете старую колесную базу, например от мотороллера, мучиться с осью не придется.

Саму емкость для грузов можно сделать из подручных материалов: сварить из листов железа или собрать из досок. Кузов будет жестче, если в углах его дополнительно укрепить металлическими уголками. Верхние края деревянных бортов можно упрочить швеллером или обить полосами нержавейки. На днище тоже рекомендуется уложить дополнительную защиту от повреждений. Если вы не предусматриваете механизм опрокидывания, сделайте борта откидными, чтобы разгрузка не стала для вас трудоемким процессом. К раме кузов крепим с помощью трех прочных деревянных балок, прикрученных к ней на болты.

Устройство соединения прицепа с мотоблоком делается достаточно просто. Так как крепить его мы будем в штатный кронштейн, нужно подготовить подходящую консоль, повторяющую держатель, например, окучивателя. Нижняя часть консоли представляет собой ось, вокруг которой двумя подшипниками крепится поворотный узел. Для того, чтобы защитить эту конструкцию от разрушения, промежуток между подшипниками смазывают и закрывают пыльниками. В полый продольный шарнир загоняется дышло и фиксируется запирающим кольцом.

Чертеж тележки для мотоблока



Остается лишь надежно закрепить кресло водителя и установить колеса. Тележка для мотоблока своими руками готова. Не забудьте для удобства сделать подножку – иначе ноги будут навесу и управлять мотоблоком будет, мягко говоря, затруднительно. Готовый прицеп покрасьте и можете с гордостью рассказывать знакомым,

как сделать тележку к мотоблоку своими руками. Читайте наш сайт fermerbezhlopot. ru и работайте на своем участке, без хлопот!

Прицеп для мотоблока своими руками, подробное описание видео

▶▷▶▷ как сделать своими руками тележку для мотоблока чертежи

▶▷▶▷ как сделать своими руками тележку для мотоблока чертежи
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:19-03-2019

как сделать своими руками тележку для мотоблока чертежи — Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail» data-nosubject=»[No Subject]» data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download Делаем тележку для мотоблока своими руками сверяя размеры по obinstrumenteru/sadovyj-instrument/motoblok/telezhka Cached Как своими руками сделать тележку для мотоблока, практические рекомендации Мотоблок можно встретить практически в каждом подсобном хозяйстве, где предполагаются работы на земле Простая тележка для мотоблока своими руками чертежи, видео motoblok-kultivatorcom/telezhka-dlja-motobloka-svoimi Cached Простая тележка для мотоблока своими руками чертежи Тележка для мотоблока своими руками В огороде или в саду мотоблок — это одна из самых полезных вещей Как Сделать Своими Руками Тележку Для Мотоблока Чертежи — Image Results More Как Сделать Своими Руками Тележку Для Мотоблока Чертежи images Самодельная тележка для мотоблока своими руками чертежи и pro-motoblokiru/navesnoe-oborudovanie-dlya-motoblokov/ Cached Как сделать тележку для мотоблока самому Одной из самых полезных вещей на огороде является мотоблок К тому же он пригодится в саду Тележка для мотоблока своими руками: размеры, чертежи, видео nashgazoncom/instrument/motobloki/telezhka-dlya Cached Тележка для мотоблока своими руками: размеры, чертежи, видео Такое оборудование, как мотоблок, является отличным помощником при работе в поле, саду, на даче или ферме Тележка для мотоблока своими руками: чертежи самодельной wwwstroy-podskazkaru/navesnoe-oborudovanie/delaem-telezhku Cached О том, как сделать тележку для мотоблока своими руками , смотрите в следующем видео Оцени статью Поделись с друзьями Телега для мотоблока (прицеп): своими руками — как сделать? moezernoru › Техника › Мотоблоки Если вы решили смастерить тележку для мотоблока своими руками , первое, о чем следует задуматься – это его размеры Телега для мотоблока – как сделать своими руками + Видео nasotkeru/sdelat-telegu-motobloku-svoimi-rukami Cached Оснащенный прицепом с сиденьем, он превращается в транспортное средство, способное перевозить грузы весом до 1 т Изготовить такую телегу для мотоблока можно своими руками Тележка для мотоблока своими руками: размеры и чертежи на fermertehru/telezhku-dlya-motobloka Cached Как сделать тележку для мотоблока Как сделать тележку для мотоблока ” своими руками Прицеп (тележка) для мотоблока своими руками — чертеж и greensectorru/instrumenty-i-tekhnika/kak-sdelat Cached Узнайте, как сделать прицеп для мотоблока своими руками : особенности устройства и конструкции, схема и описание процесса изготовления Тележка для мотоблока своими руками: размеры, чертеж wwwfermerbezhlopotru/texnika/telezhka-dlya-motobloka Cached Тележка для мотоблока своими руками готова Не забудьте для удобства сделать подножку – иначе ноги будут навесу и управлять мотоблоком будет, мягко говоря, затруднительно Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 29,300 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

  • Предварительные чертежи прицепа мотоблока. Выбирается тележка по мощности мотоблока и его технически
  • м параметрам: Промышленный, готовый прицеп для мотоблока характеризуется грузоподъемностью 0,3 т — 1 т и разными габаритами. Место для встреч с друзьями и для поиска новых. Возможность найти одноклас
  • т и разными габаритами. Место для встреч с друзьями и для поиска новых. Возможность найти одноклассников, однокурсников и бывших коллег по работе. Возможность организации сообществ по интересам. Как сделать деньги на автомобильных выхлопах. Стартап Air Ink решил делать деньги буквально из воздуха. Он делает из смога и частичек сажи, парящих в воздухе, чернила для ручек. Научно-популярный портал для творческой научно-технической молодёжи. Анонс номера, архив материалов, общение, публикация материалов. Портал о бизнесе и для бизнеса в сельском хозяйстве. Информация и советы по отраслям сельского хозяйства, блоги, форумы, объявления о поиске или предложении товаров и услуг. quot;Банковские Информационные Системыquot;: высокотехнологичные услуги для банковской сферы. Интеграционные программные решения: набор готовых сервисов, предоставляемых Sonic или IBM WebSphere; образцы решений бизнес-задач.

архив материалов

готовый прицеп для мотоблока характеризуется грузоподъемностью 0

  • первое
  • он превращается в транспортное средство
  • easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 29

как сделать своими руками тележку для мотоблока чертежи — Поиск в Google Специальные ссылки Перейти к основному контенту Справка по использованию специальных возможностей Оставить отзыв о специальных возможностях Нажмите здесь , если переадресация не будет выполнена в течение нескольких секунд Войти Удалить Пожаловаться на неприемлемые подсказки Режимы поиска Все Картинки Видео Новости Покупки Ещё Карты Книги Авиабилеты Финансы Настройки Настройки поиска Языки (Languages) Включить Безопасный поиск Расширенный поиск Ваши данные в Поиске История Поиск в справке Инструменты Результатов: примерно 41 000 (0,50 сек) Looking for results in English? Change to English Оставить русский Изменить язык Результаты поиска Картинки по запросу как сделать своими руками тележку для мотоблока чертежи Другие картинки по запросу «как сделать своими руками тележку для мотоблока чертежи» Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Видео 16:47 Прицеп для мотоблока своими руками, подробное описание SERGEY REVIN YouTube — 3 сент 2014 г 11:36 Прицеп для мотоблока своими руками Самоделки ТУТ YouTube — 23 февр 2017 г 3:25 Прицеп для мотоблока своими руками Самоделкин репортер YouTube — 5 июл 2017 г Все результаты изготовление своими руками различных тележек, размеры, чертежи › Инструмент › Мотоблоки Сохраненная копия Перейти к разделу Самодельный прицеп к мотоблоку из автодеталей — Составив заранее чертеж и подготовив для того, чтобы сделать прицеп для мотоблока своими руками не нужно быть конструктором или механиком Самодельная тележка для мотоблока своими руками чертежи и pro-motoblokiru › Навесное оборудование для мотоблоков Сохраненная копия Похожие 6 окт 2015 г — Как сделать тележку для мотоблока самому как изготовить тележку для мотоблока своими руками чертежи тележки к мотоблоку 1 Прицеп для мотоблока своими руками — инструкция, чертежи и Сохраненная копия Хотите задействовать все возможности мотоблока и укомплектовать его Как сделать тележку своими руками , что учесть, на какие размеры и чертежи Тележка для мотоблока своими руками: размеры, чертеж wwwfermerbezhlopotru › Техника Сохраненная копия Похожие 19 июл 2015 г — Поэтому советуем ознакомиться с тем, как сделать тележку к мотоблоку своими руками , и реализовать сей замысел на благо себе и Делаем тележку для мотоблока своими руками сверяя размеры по obinstrumenteru/sadovyj-instrument//telezhka-dlya-motobloka-svoimi-rukamihtml Сохраненная копия Похожие Перейти к разделу Как своими руками сделать тележку для мотоблока , практические — борт тележки из труб своими руками на Прицеп (тележка) для мотоблока своими руками — чертеж и Сохраненная копия 12 июн 2014 г — Узнайте, как сделать прицеп для мотоблока своими руками : особенности устройства и конструкции, схема и описание процесса Прицеп для мотоблока своими руками из имеющихся материалов › Оборудование и техника Сохраненная копия Рейтинг: 3 — ‎3 голоса Сцепное устройство Двуосные тележки к мотоблоку своими руками Обязательно нужно сделать план, чертеж или эскиз будущего прицепа Если вам Прицеп для мотоблока своими руками: несколько вариантов + Сохраненная копия Рейтинг: 2,7 — ‎6 голосов Делаем прицеп для мотоблока : 4 варианта изготовления своими руками сделать прицеп, необходимо прежде всего разработать чертеж , в котором Тележка для мотоблока: своими руками, самодельные телеги Сохраненная копия Как делается тележка для мотоблока своими руками , какие возможно сделать самодельные телеги на мотоблок и тормоза на тележку Чертежи Как сделать прицеп к мотоблоку своими руками | Строительный strportru/instrumenty/kak-sdelat-pritsep-k-motobloku-svoimi-rukami Сохраненная копия Похожие Перейти к разделу Предварительные чертежи прицепа мотоблока — Чертеж показывает способ сцепления Присоединение к мотоблоку Телега для мотоблока – как сделать своими руками + Видео › Инструменты › Садовая техника › Мотоблоки Сохраненная копия Рейтинг: 4,8 — ‎5 голосов Перейти к разделу Разработка чертежей тележки грузоподъемностью до 350 кг — А с другой стороны, по большому счету, сделать своими руками Как сделать прицеп для мотоблока своими руками — Мой мотоблок › Навесное оборудование Сохраненная копия Рейтинг: 5 — ‎1 голос Как сделать самодельный прицеп для мотоблока своими руками — создание рамного прицепа: видео, чертежи , размеры для владельцев Как сделать прицеп к мотоблоку своими руками: схемы, чертежи motoblok-kultivatorcom/pricep-k-motobloku-svoimi-rukami/ Сохраненная копия Похожие В этой статье мы объясним, как сделать прицеп к мотоблоку своими руками , рассмотрим его составные части и чертежи , которые помогут сделать ваш Простая тележка для мотоблока своими руками чертежи, видео motoblok-kultivatorcom/telezhka-dlja-motobloka-svoimi-rukami-chertezhi-foto-video/ Сохраненная копия Похожие Самодельная тележка для мотоблока может везти до 450 кг плюс водитель Тележка для мотоблока своими руками чертежи , фото , видео Такая тележка для мотоблока , которую самому можно сделать за два-три дня, сможет Как сделать телегу к мотоблоку своими руками: как ее прицепить и › Сельскохозяйственная › Мотоблок Сохраненная копия Перейти к разделу Пошагово с чертежами — Как показывает чертеж телеги для мотоблока , у конструкции имеется четыре основных узла, которые Тележка для мотоблока своими руками — Наш Прораб Сохраненная копия Что может прицепная тележка , цены; Конструкция и чертежи прицепа для мотоблока ; Рама, ось и колеса для прицепа; Как сделать грузовую платформу Тележка для мотоблока самодельная (19 фото пошагового sam-stroitelcom/telezhka-dlya-motobloka-svoimi-rukamihtml Сохраненная копия Рейтинг: 5 — ‎2 голоса 23 февр 2018 г — Самодельная тележка для мотоблока : фото поэтапной постройки Автор этой самоделки, решил с отцом сделать своими руками , простую тележку для мотоблока , чертежи прицепа тележки для мотоблока Прицеп для мотоблока своими руками: фото грузовых прицепов Сохраненная копия Похожие 19 мар 2016 г — Итак рассмотрим, как сделать простейший мотоблок с прицепом Прицеп для мотоблока своими руками : фото грузовых прицепов всего выполнять все работы на основе заранее подготовленных чертежей Прицеп для мотоблока своими руками: план изготовления › › Сельхозтехника › Прицепы и полуприцепы Сохраненная копия Пошаговый видео обзор изготовления прицепа для мотоблока своими руками Как сделать мотоблок своими руками : полное описание и чертежи Тележка для мотоблока своими руками: инструкции,чертежи › Мотоблоки и мотокультиваторы Сохраненная копия Чертеж тележки для мотоблока своими руками Чертеж тележки Для сцепления прицепа с мотоблоком понабиться сделать консоль Верх опоры Как сделать прицеп к мотоблоку своими руками Видео и чертежи › Оборудование Сохраненная копия Рейтинг: 5 — ‎2 голоса Инструкция, как сделать минитрактор из мотоблока и прицепа своими руками Размеры по чертежам , особенности работ Сельскохозяйственная Прицеп к мотоблоку своими руками: размеры и чертежи › Мотоблоки Сохраненная копия Рейтинг: 4,5 — ‎4 голоса Как сделать прицеп к мотоблоку своими руками Содержание Возможные варианты прицепа; Необходимые материалы; Сварка корпуса; Ходовая часть Тележка для мотоблока своими руками: чертежи самодельной wwwstroy-podskazkaru › › Мотоблоки › Навесное оборудование Сохраненная копия Тележка для мотоблока довольно просто конструируется своими руками параметрам соответствует планируемая телега, стоит сделать чертежи , Тележка для мотоблока своими руками: размеры и чертежи на fermertehru/telezhku-dlya-motobloka Сохраненная копия Похожие 12 июн 2015 г — Как сделать тележку для мотоблока oдин на запись “Как Минитрактор переломка своими руками : создаем помощника Минитрактор Телега для мотоблока (прицеп): своими руками — как сделать? moezernoru › Техника › Мотоблоки Сохраненная копия Как сделать телегу для мотоблока своими руками ? Оптимальные размеры прицепа; Схема и порядок изготовления прицепа для мотоблока (видео) Прицеп для мотоблока своими руками — как сделать? Тормоза moezernoru › Техника › Мотоблоки Сохраненная копия Получить прицеп для мотоблока можно двумя способами: купить в специализированном магазине или же сделать прицеп для мотоблока своими руками Народный умелец: тележка для мотоблока своими руками mastertraktorru › Навесное оборудование Сохраненная копия Народный умелец: тележка для мотоблока своими руками Мотоблоки и культиваторы Любые монтажные работы начинаются с чертежей Поэтому Сделать простую конструкцию можно по следующей схеме: Рама За основу Как самостоятельно изготовить прицеп к мотоблоку: пошаговая Сохраненная копия Перейти к разделу Как сделать прицеп для мотоблока своими руками ? — Прицеп для мотоблока своими размеры и создать чертежи Тележка для мотоблока своими руками: чертеж и материалы › Станки и оборудование › Мотоблоки Сохраненная копия Рейтинг: 4,8 — ‎61 голос Как сделать тележку для мотоблока своими руками Назначение сельскохозяйственного агрегата Чертеж и выбор материалов Изготовление и сборка Как сделать телегу для мотоблока своими руками? Сохраненная копия Тележка для мотоблока своими руками — чертежи и размеры Как самому сварить самодельный прицепной прицеп с тормозами и как его лучше Прицеп самосвал для мотоблока своими руками размеры чертеж Сохраненная копия Чертежи и инструкция как сделать тележку для мотоблока своими руками Прицеп самосвал для мотоблока своими руками размеры чертеж Прицеп для мотоблока своими руками: чертежи и размеры 1sadtehru › Навесное оборудование и прицепы Сохраненная копия Похожие Как сделать прицеп для мотоблока своими руками иметь телега для мотоблока , необходимо начертить своими руками чертежи будущего прицепа Самодельный прицеп для мотоблока своими руками: чертежи allkoreancarsru/obsluzhivanie/samodelki/pricep-dlya-motobloka-svoimi-rukamihtml Сохраненная копия Похожие Создание прицепа для мотоблока своими руками в домашних условиях Перед началом сборки необходимо создать чертёж будущей конструкции, Как выбрать тележку для своего мотоблока? — PromPlaceru Сохраненная копия Что лучше — купить тележку для своего мотоблока или сделать её и подобрать чертежи для будущей тележки мотоблока , то сделать все можно Телега на мотоблок – Изготовление самодельной телеги для ▶ 9:02 26 окт 2018 г — Добавлено пользователем В деревню! Перейти к разделу Тележка для мотоблока своими руками – инструкция — Постарайтесь сделать это можно сделать его своими руками Прицеп своими руками мотоблок – Прицеп для мотоблока, ось для Сохраненная копия Перейти к разделу Как сделать прицеп для мотоблока своими руками – сложный — Первое, что нужно сделать перед изготовлением прицеп для мотоблока своими руками, чертежи, руководство um-ogorodru/motoblok/telezhkahtm Сохраненная копия Похожие делаем прицеп для своего мотоблока руками мотоблок своими руками и все зависит от того, из чего вы хотите сделать тележку (прицеп) Если из Прицеп для мотоблока своими руками — от чертежа к рабочему gredxru/articles/pricep-dlya-motobloka-svoimi-rukami Сохраненная копия Похожие Идея сделать прицеп для мотоблока своими руками мне пришла уже давно, и вот я взялся за реализацию На изготовление ушло около двух месяцев Прицеп для мотоблока своими руками фото и видео инструкция › Техника для сада Сохраненная копия Перейти к разделу Подготовка чертежа — Перед тем, как сделать прицеп к мотоблоку своими руками , изготовьте чертежи На первом конструкция Как сделать прицеп к мотоблоку своими руками Как сделать Сохраненная копия Прицеп для мотоблока своими руками : чертежи и размеры, инструкция Для различных целей можно использовать прицеп для мотоблока , своими Как сделать прицеп на мотоблоку самому, видео и чертежи motobloki24ru › Навесное оборудование к мотоблокам Сохраненная копия 31 окт 2018 г — Оглавление: Как сделать прицеп к мотоблоку своими руками Колесная ось и колеса для прицепа мотоблока Как самому сделать прицеп тележка для мотоблока чертеж — Каменная дробилка Сохраненная копия Чертеж самодельной прицепной тележки для Адаптер (прицепная тележка ) для мотоблока Чертеж и инструкция как сделать своими руками тележка для мотоблока чертеж Сохраненная копия Тележка для мотоблока нева своими руками чертежи Как сделать тележку для мотоблока Обработка земли – непростая процедура, которая требует Прицеп к мотоблоку своими руками — сборка самоделок и Сохраненная копия Открыть фото Как сделать самоопрокидывающийся прицеп мотоблока в фото и чертежи из раздела «Прицеп к мотоблоку своими руками »: 1-8 9-9 Тележка для мотоблока своими руками: размеры, чертежи, видео Сохраненная копия 21 июл 2018 г — Сделать прицеп к мотоблоку можно своими руками , потратив на это всего несколько дней В результате получится незаменимый Прицеп своими руками мотоблока – Прицеп для мотоблока, ось Сохраненная копия Перейти к разделу Как сделать прицеп к мотоблоку своими руками Видео и чертежи — сделать прицеп к мотоблоку своими руками Грузовая тележка к мотоблоку своими руками: описание работ › Полезные приспособления Сохраненная копия 18 мар 2010 г — Как сделать грузовую тележку к мотоблоку своими руками Подробные чертежи , описание, инструкция по изготовдению грузовой Самодельный прицеп для мотоблока или минитрактора: виды Сохраненная копия Изготовление прицепа для мотоблока и автомобиля своими руками Можно приобрести ее у разных компаний по перевозке грузов, но дешевле сделать телегу самому Принципиальный чертёж показывает основные узлы Вместе с как сделать своими руками тележку для мотоблока чертежи часто ищут прицеп самосвал для мотоблока чертежи прицеп для мотоблока своими руками тормоза прицеп для мотоблока из задней балки самодельный прицеп для тяжелого мотоблока тележка самосвал для мотоблока конструкция самодельного прицепа как прицепить прицеп к мотоблоку двухосный прицеп для мотоблока Навигация по страницам 1 2 3 4 5 6 Следующая Ссылки в нижнем колонтитуле Россия — Подробнее… Справка Отправить отзыв Конфиденциальность Условия Аккаунт Поиск Карты YouTube Play Новости Почта Контакты Диск Календарь Google+ Переводчик Фото Ещё Покупки Документы Blogger Hangouts Google Keep Jamboard Подборки Другие сервисы Google

Предварительные чертежи прицепа мотоблока. Выбирается тележка по мощности мотоблока и его техническим параметрам: Промышленный, готовый прицеп для мотоблока характеризуется грузоподъемностью 0,3 т — 1 т и разными габаритами. Место для встреч с друзьями и для поиска новых. Возможность найти одноклассников, однокурсников и бывших коллег по работе. Возможность организации сообществ по интересам. Как сделать деньги на автомобильных выхлопах. Стартап Air Ink решил делать деньги буквально из воздуха. Он делает из смога и частичек сажи, парящих в воздухе, чернила для ручек. Научно-популярный портал для творческой научно-технической молодёжи. Анонс номера, архив материалов, общение, публикация материалов. Портал о бизнесе и для бизнеса в сельском хозяйстве. Информация и советы по отраслям сельского хозяйства, блоги, форумы, объявления о поиске или предложении товаров и услуг. quot;Банковские Информационные Системыquot;: высокотехнологичные услуги для банковской сферы. Интеграционные программные решения: набор готовых сервисов, предоставляемых Sonic или IBM WebSphere; образцы решений бизнес-задач.

Как сделать тормоза на прицеп к мотоблоку своими руками

Как сделать тормоза на прицеп к мотоблоку

Каждый кто сделал самодельный прицеп после первой поездке задает себе вопрос: как сделать тормоза на прицеп к мотоблоку, потому что не возможно затормозить с горы, и Вы рискуете попасть в ДТП.

Если вы захотели поставить на свой купленный прицеп тормоза, или хотите оснастить ими самодельную тележку, имейте ввиду, что тормозная система — это орган агрегата, который почти всегда снимается с легкового автомобиля и немного переделать под новые потребности.

Тормоза тормозам — рознь. Если послушать механиков, то можно услышать о стояночных тормозах, которые плохо тормозят прицеп, когда он нагружен, особенно, если ставить его на склоне. А зачем нам тормоза, которые останавливают прицеп только когда он пуст?

Можно поставить на прицеп ленточные тормоза, но они практически бесполезны и не выполняют своей функции. Я знаю один удачный случай, когда человек приделал своему прицепу для мотоблока тормоза. Но только он сделал их на одно колесо. Хорошо, если у вас есть старый мотоцикл. Снимите с него тормозные колодки и барабан.

Также вам понадобится колесо от мотоцикла. Выбросьте спицы от колеса, избавьтесь от обода. Вам нужен именно металлический барабан. Снимите с диска тягу и трос. Сделайте проточку (если вы не можете. отдайте диск знакомому токарю).

Материалы и этапы сборки будущего устройства

Прежде всего, нужно определится с основными частями нашей тележки. Первое, что сюда входит – это каркас, в комплекте с которым идет сцеп для механизированной части. В обязательном порядке нужна рама и, непосредственно, сам кузов. Все это устанавливается на ось с колесами (при желании на две). Ну, и наконец, в передней части над сцепом ставится водительское сиденье.

Как сделать раму

Рама является самой главной составляющей любого прицепа. На нее приходится основная нагрузка во время работы, а значит, она должна обладать повышенной прочностью и устойчивостью.


Делаем раму для прицепа к мотоблоку

Материалы, необходимые для рамы обязаны быть твердыми и жесткими. При этом, должна сохранятся максимально возможная легкость устройства. Также важной характеристикой является устойчивость к деформации.

Тип материала также зависит от типа мотоблока. Для рамы на легкий мотоблок подойдет практически любой металлолом: трубы с любым типом сечения, уголки, толстый швеллер.

Наипростейший прицеп такого типа делается на основе прочной трубы с квадратным сечением (60 мм на 30 мм). К такой несущей балке крепится траверса. Для нее подойдет два стальных квадрата с поперечиной в 25 мм. В качестве стоек крепятся две поперечные трубы с разных сторон. Это будут будущее стойки. Их лучше всего крепить на выпуски. На эти стойки привариваются трубы, играющие роль обвязок. Здесь достаточно сечения 25 мм. Дальше идут угловые опоры.

Все детали крепко свариваются между собой. Соединения на болтах или заклепках здесь не подойдут. Они если и выдержат нагрузку, то хватит их не на долго. Прочная сварка комплектующих поможет перевозить значительно больший вес.

С прицепами для моделей средней мощности все немного сложнее. Здесь материалы уже более конкретные:

  1. Распорки для передней части можно сделать из трубы с сечением 40 мм на 20.
  2. Раскос, размеры которого 20 на 20.
  3. Для стоек на переднюю ось подойдет уголок с габаритами 32 мм на 32 мм.
  4. Поперек рамы ставится специальный усилитель из уголка в 40 мм.
  5. Для задних раскосов подойдет кусок трубы 40 мм на 20 мм.
  6. Стержень под ось, толщиной в 30 мм.
  7. Несколько кусков уголков размерами 20 на 20, и 40 на 40 для установки водительского сиденья.

Такая рама представляет собой усиленный вариант легкой. Ее более сложная конструкция позволяет больше загружать прицеп и использовать его на бездорожье. Схема соединений здесь такая же, как и для легкой рамы, но внизу еще приваривается усилитель и добавляются раскосы. Подобранные размеры элементов приносят наилучшие показатели прочности при соединении.

Кузов

Сделать кузов не представляет особого труда. Здесь материалы подбираются самые разнообразные. Можно использовать доску, стальные листы, при желании подойдет и комплексный вариант.


Обшивка кузова металлом

Основу кузова лучше делать из метала. Подбирается несколько листов металла, которые будут соответствовать чертежам. Дальше основа сваривается. Борта выставляются по краям, при этом привариваются или садятся на болты внизу и по углам. Для того, чтобы усилить такие борта в углах можно приварить уголки. Усилить можно также и днище прицепа. Для этого к нему прикручивается или приваривается еще один дополнительный слой.

Здесь важно учитывать будет ли прицеп самосвальным. Если нет, то борта можно сделать откидными, присоединив их к днищу на подвижное соединение, а по углам сделать механизм сцепления. К раме кузов крепится на три металлических балки и фиксируется болтами.

Ходовая часть

Колеса для прицепа лучше взять с какой-либо другой техники (уже желательно со ступицей). Колеса крепятся к стержню, который предварительно затачивается под размер подшипника в ступице. Важно подобрать правильную длину стержня. Чтобы ходовая выдерживала нагрузки колеса не должны выходить за линию бортов. Устанавливаем стержень на лонжероны. Он проходит внутрь косынок и через стойки.

На прицеп возможно установить и две оси. Это повысит устойчивость прицепа и распределит нагрузку.

При создании ходовой можно также сделать тормоза для прицепа мотоблока. Вариантов тут много, но многие из них не совсем эффективные. Хорошим вариантом будет использовать тормозную систему от мотоцикла. Нам нужны будут тормозной барабан, тяга и трос. Барабан цепляется на ступицу колеса сзади. Между выступами барабана есть небольшие пространства. Их нужно промотать проволокой крупного диаметра. Дальше берем диск и протачиваем его. На край диска привариваем кусок трубы, чтобы он не скользил.


Ходовая часть

Собранный диск нужно закрепить с помощью втулки на оси. На ось садятся тормозные колодки, от них проводится трос к рычагу. Такой тормоз цепляется на одно колесо, но свои функции выполняет отлично. Мы получаем эффективное торможение, которое дополняется тормозом на мотоблоке.

Сиденье

Дизайн сиденья на такие прицепы полностью зависит от воображения и смекалки водителя. Можно сделать одиночное сиденье, можно сделать продолговатое для двух человек. Если борт недостаточно высокий на сиденье лучше приделать спинку, это снимет часть нагрузки с позвоночника, что очень полезно при длительной работе. Чтобы работу сделать еще более комфортной на сиденье и спинку укладывается толстый слой поролона и обшивается тканью или кожей.

Устанавливается сиденье водителя на подготовленные раньше стойки из уголков. Внизу можно приделать специальную стойку для упора ногами.

Сцеп

Остается сделать только сцепку. Для этого к прицепу крепится консоль, принцип который можно перенять с другого навесного оборудования.


Надежный вариант сцепа

Нижняя часть консоли, это ось с двумя подшипниками, на которые крепится поворотный узел. Проем между подшипниками заполняется солидолом, а на выходы одеваются пыльники. Дышло мотоблока крепится внутрь шарнира.

Следует помнить, что сделанный сцеп подходит лишь под некоторые модели мотоблоков. Аппараты от разных производителей могут иметь разные типы креплений для сцепа.

Тормоза на прицеп к мотоблоку своими руками

Итак, мы уже говорили, что для оснащения прицепа для мотоблока чаще всего используют стояночные тормоза на прицеп к мотоблоку. При помощи них можно оставить прицеп с мотоблоком стоять продолжительное время, поставить под уклоном, или остановить во время езды. В общем все практически так же само, как бы мы использовали эту тормозную систему в автомобиле.

Разница только в том, что в автомобиле она выполняет роль запасной из-за своей примитивной работы и устройства. Активируются такие тормоза при помощи ручного или ножного управления со стороны водителя при помощи педали, или с помощью рычага.

Стояночные тормоза состоят из механического тормозного привода и тормозного механизма. Оператор при взаимодействии с рычагом или педалью запускает механический привод и передает действие на тормозной механизм.

Действие от рычага к тормозным механизмам передается через тросы. Их может быть три. Один, передний, соединен с рычагом, а двое задних — с колесами нашего прицепа. Рычаг активирует передний трос, который тянет за собой двое остальных. Такое взаимодействие обеспечивается благодаря уравнителю. Тросы крепятся к рычагу и колесам.

Очень хорошо что в такой тормозной системе имеется регулировочная гайка, при помощи которой можно легко изменить длину механического привода. Это бывает полезно, когда вы сняли тормоза со старенького ГАЗа и решили переставить на прицеп для мотоблока, если он короче или длиннее. К тому же всегда можно заиметь новые тросы — было бы желание.

Как выбрать прицеп?

Приобретая прицеп для минитрактора, нужно смотреть на его тоннажность, количество доступных функций, исправность тормозного механизма. Основным же критерием для выбора является мощность минитрактора, с которым будет эксплуатироваться прицепное устройство.

Прицепы различаются по материалу, из которого они изготавливаются:

Существуют оцинкованные модели и изделия из пластика или стали. Наиболее дорогостоящими и качественными являются оцинкованные тележки. Выбирая, нужно учитывать материал изготовления, а также толщину стенок. Модель с тонкими бортами не так качественна и не может противостоять механическим воздействиям. Если в процессе эксплуатации будут перевозиться преимущественно сыпучие грузы, стоит приобрести самосвальную модель, но при использовании стоит помнить, что перед опрокидыванием придется отсоединить прицеп от минитрактора. В остальных случаях бортовая модель является наиболее удобной. Автомобильный прицеп к мотоблоку представлен на рынке в 2-х вариациях: с колесами в комплекте или без них

Если планируется приобретение прицепа с колесами, необходимо обратить внимание на ступицы в них. Предпочтительным вариантом являются ступицы из стали, так как они более долговечные

Есть и чугунные ступицы, но они легко ломаются при использовании колес на некачественной дороге. Лучше в этом случае переплатить, но выбрать надежные, чтобы устройство для мотоблока не вышло из эксплуатации через год.

Телега на мотоблок с тоннажностью выше 350 кг должна быть оборудована механическим тормозом. Прежде чем приобрести изделие, рекомендуется по возможности проверить его работу. Прицепы с самосвальной конструкцией должны быть оснащены гидравлическим приводом. Что касается одноосных изделий, в них достаточно наличия ручного устройства.

Прицепное на мотоблок устройство имеет такие преимущества:

  1. Возможность производить перемещение груза в гору в любых дорожных условиях.
  2. Скорость транспортировки может достигать 10 км/ч.
  3. Улучшает устойчивость минитрактора.
  4. Допустимость использования прицепного устройства в любое время года.

На выбор может повлиять и стоимость прицепа для мотоблока. Цену на навесное оборудование для мотоблоков формируют следующие составляющие: число осей, материал изготовления, тоннажность, внутренние габариты, присутствие надставных стенок, наличие пневматических тормозов, дорожный просвет и пр.

Самодельные тормоза на прицеп к мотоблоку: чертежи, схемы

По сути, вам не нужны чертежи того, как переделывать готовые тормоза с автомобиля для прицепа к мотоблоку, или из нескольких частей собирать целые тормоза, как мы описали ранее. Смысл чертежей в том, чтобы мастеру представление о пропорциях всего изделия.

В описании, как сделать самостоятельно тормоза к прицепу для мотоблока, вам скорее будет полезна схема устройства тормозов. Как дополнение к вышеизложенному и схеме стояночных тормозов, предоставляем вам дополнительную схему стояночных тормозов для прицепа с педалью управления.

1 — ось; 2 — подножка; 3 — педаль тормоза; 4 — амортизатор в виде резинового кольца; 5 — дышло; 6 — возвратная пружина; 7 — рычажок педали; 8 — кронштейн соединения основного тормозного цилиндра.

Для того, чтобы вам было понятнее то, что мы рассмотрели выше, мы предлагаем вам посмотреть видео с самодельными тормозами на прицеп к мотоблоку.

тормоза для прицепа

Загрузка. Трибуна ваших новостей Для того, что бы ваша новость или какое либо событие появилось на Трибуне новостей, пройдите простую регистрацию. отпустили больше, рыбалка река Или июль 2020 Балхаш Казахстанчерный сазан рыбалка на рекеТрансляция: Тамбов — Амкар смотреть онлайн «Наш футбол»Продолжаются поиски вакцины от СПИДа и ВИЧ.

Новые разработки будут представлены в России.В Украине жить легко но не Юлии Тимошенко — Вечерний Квартал Лучшее.

Недвижимость в СочиНасос сжиженных газов от компании КРИОТЕХАзотные установки и генераторы азота Видео:Шоу музыкальных

Самостоятельное изготовление тормозов

Изготовить самодельные тормоза на прицеп мотоблока будет очень просто, если мастер заблаговременно убедится в наличии всех необходимых материалов, а также инструментов. Необходимо учитывать, что для эффективного торможения настоятельно рекомендуется устанавливать тормоза на каждое колесо. Это позволит быстро остановиться даже при движении на большой скорости, а также избежать разворота прицепа.

Необходимые инструменты и материалы

Планируя изготовить самодельные тормоза для тележки мотоблока, необходимо подготовить материалы и инструменты. В качестве основы для будущих тормозов лучше всего использовать следующие детали мотоцикла:

  • тормозной барабан;
  • колодки;
  • колесные спицы.

В процессе сборки мастеру потребуется использовать стандартный набор инструментов, а также сварочный аппарат, что позволит сделать все соединения конструкции прочными и надежными.

Для корректной работы тормозов потребуется выполнить проточку дисков. Подобные манипуляции лучше всего доверить профессионалам, поскольку у них есть необходимая квалификация и оборудование для таких работ.

Для успешного выполнения работ настоятельно рекомендуется использовать чертежи тормозной системы выбранной модели, которая используется в качестве основы для самодельной конструкции. Поскольку система включает в себя множество деталей, следует быть предельно внимательным и устанавливать узел в полном соответствии со схемой, иначе велика вероятность их некорректной работы или быстрой поломки.

Порядок сборки тормозов

После того, как все детали были соответствующим образом подготовлены, целесообразно приступать непосредственно к сборке самодельных тормозов. Для этого потребуется демонтировать тяги и тросы с дисков, проточить их и придерживаться следующего алгоритма действий:

  1. Надеть проточенные барабаны на ступицы, закрепить их.
  2. Образовавшийся зазор между дисками необходимо закрыть, используя проволоку из прочного металла.
  3. Установить диск на ось, закрепив его при помощи втулки. Следует убедиться в надежном креплении диска и отсутствии вероятности его смещения при работе устройства.
  4. Приварить к оси уголок или кусок трубы для более качественной фиксации диска.
  5. Прикрепить к барабанам тросы, после чего протянуть их к системе управления.

Управление тормозами осуществляется посредством специального механизма, который можно взять из автомобильного ручного тормоза. Можно изготовить его самостоятельно из подручных материалов.

Необходимо отметить, что по мере эксплуатации некоторые элементы конструкции подобных тормозов могут существенно изнашиваться и потребовать замены. К примеру, это могут быть тросики, в связи с чем рекомендуется использовать при сборке элементы с минимальной степенью износа.

Разобравшись, как сделать тормоза на тележку для мотоблока своими руками, можно доработать конструкцию для большего удобства в использовании. Самым очевидным улучшением является установка пружины, которая возвращает рычаг в обратное состояние, что позволит переключать тормоза без существенных усилий. Подобный элемент может размещаться не только на тормозном механизме, но и на тросике, а также других узлах конструкции, что позволяет каждому подобрать оптимальный вариант.

Если для сборки используются автомобильные тормоза, следует учитывать наличие в их конструкции элемента, выключающего контрольную лампу. Несмотря на то, что в машине он имеет важное значение, для прицепа он абсолютно бесполезен, поэтому рекомендуется демонтировать его для упрощения конструкции.

Правильное проектирование

Для предотвращения многократной переделки деталей в процессе сборки, а также экономии материала, который может быть испорчен, нужно подробно и тщательно создавать чертеж. Лучше всего создавать несколько чертежей каждой детали со всех сторон. Особенно это касается сложных деталей.

При изготовлении чертежа и подготовке эскизов можно упустить важные нюансы. В связи с этим чертеж нужно пересматривать и изучать с учетом таких моментов:

  • Определить, какой основной или вспомогательный узел нужен прицепу, а также выяснить способ соединения. Его можно проводить разными путями (сваркой, болтами или заклепками).
  • Движение и соединение стационарных поворотных частей (на шарнирах, втулках, подшипниках или осевым способом).
  • Нужны ли стояночные механизмы.
  • Наличие опрокидывателя кузова.

При этом существует много других элементов, которые нужно учитывать и создавать в зависимости от собственной потребности и желания. Например, шарнирное соединение своими руками изготавливать согласится не каждый, но купить по дешевке на металлоломе смогут многие. В чертежах при необходимости вносят уточнения и детальную прорисовку. Создание чертежа является нелегким процессом, но после этого имеется возможность полной и правильной описи необходимых запчастей и инструментов.

Читать также: Как правильно подключить циркуляционный насос

Перед приобретением материалов и созданием чертежей, нужно обследовать имеющиеся детали, так как любые металлические изделия могут пригодиться для создания конструкции или дополнительных элементов.

Как самостоятельно изготовить прицеп к мотоблоку: пошаговая инструкция

Мотоблок – очень полезная и многофункциональная техника для частного хозяйства. С его помощью можно выполнять различные работы по обработке земли. Но также с его помощью можно осуществлять перевозку немалых грузов. А для этого нужна тележка для мотоблока. В продаже есть множество уже готовых моделей прицепов. Но их стоимость и качество не всегда удовлетворительны. Как своими руками изготовить качественный прицеп на мотоблок, затратив при этом минимум средств и усилий, мы расскажем Вам в этой статье.

Плюсы и минусы самодельного прицепа

Существует много готовых конструкций, которые предлагают производители тягачей и сторонние изготовители. Благодаря телеге мотоблок будет полноценным транспортом, но чтобы определиться с выбором между покупной и самодельной моделью, нужно пересмотреть их достоинства:

  • Незаменимое приспособление для работы на даче.
  • Для изготовления можно использовать простой материал и технологию.
  • При изготовлении заметно экономятся денежные средства.

При покупке не всегда можно найти подходящий по всем характеристикам агрегат, а его качество и технические параметры могут быть намного ниже, чем цена.

Как сделать прицеп для мотоблока своими руками?


Теоретически телегу для мотоблока можно разделить на такие основные узлы – колеса, кузов, рама, сцепка. Перед началом работ сперва нужно продумать конструкцию до мелочей, просчитать размеры и создать чертежи. Также обратите внимание на такие моменты, как соединение сплошных узлов и деталей (сварка, свинчивание, клепка), соединение подвижных узлов (втулки, подшипники, шарниры, ось), конструкция сидения (простое или регулируемое), функционал кузова (самосвал или статический), подставки для ног (платформа или подножки) и т. д.
После того, как Вы определились с проектом будущего прицепа и подобрали нужные материалы, нужно очистить заготовки от ржавчины и грязи, при необходимости обрезать их и подогнать под чертежи, скрепить. По завершению работ прицеп желательно покрасить.

Поэтапная работа над самодельной телегой на мотоблок выглядит следующим образом.

Сборка рамы для прицепа к мотоблоку


Простейший вариант изготовления рамы – соединить кусок трубы или металлопрофиля с колесной осью.
Такой вариант подойдет для небольшого прицепа, к раме которого будет крепиться уже готовый кузов. Для более надежной и мощной конструкции нужно варить раму из труб круглого и прямоугольного сечения и уголков.

Установка оси


Колесная ось может быть также изготовлена самостоятельно. Для этого берется стальной стержень не менее 1,07 см в длину и 30 мм в диаметре.
Длину следует учитывать и корректировать, исходя из размеров кузова прицепа. Колеса можно подобрать от старой садовой техники, от ручной тележки, мотоцикла, мопеда или автомобиля – все зависит от габаритов будущего изделия. Схемы 2 вариантов крепления колесного шасси приведены на рисунках ниже.


Одноосный прицеп имеет существенный недостаток – смещенный центр тяжести. Из-за этого может перевернуться кузов, груз в нем, или это вовсе приведет к поломке техники. Для большой тачки, предназначенной для перевозки немалых грузов, следует проектировать двухосную конструкцию. Основные крепления и детали останутся такими же, как и для проекта одноосной тележки.

Кузов прицепа


Кузов выполняется из деревянных досок или из листа металла. Для дополнительной прочности следует по бокам и снизу предусмотреть ребра жесткости. В деревянных кузовах углы укрепляются металлическими уголками. Задний борт рекомендуется делать на петлях, для возможности открывания (особенно полезным откидной борт будет для самосвальных агрегатов).

Сцепка и сиденье


По завершении основных работ, после скрепления всех основных узлов конструкции можно приступать к сборке остальных деталей прицепа. Наиболее важными является сцепка и сиденье.
Сцепку можно сделать из 3 кусков трубы и прицепного механизма (в нашем случае это тройник, разработанный специально под узел сцепки мотоблока). Такая сцепка крепится к раме болтами. Подробнее устройство сцепки представлено на схеме ниже.


Сиденье можно приварить обычное, например, от старого автомобиля, или оборудовать спереди прицепа сиденье-ящик для инструмента. Его размеры будут зависеть от общей конструкции прицепа. Главное – не использовать слишком тонкие доски и надежно закрепить ящик.

Прицеп на мотоблок – изготовление простой конструкции

Этот вариант подойдет для тех, кто не желает тратить свое время. Для работы потребуется подготовить такие материалы:

  • трубы из стали, размерами 25×25 мм;
  • трубы, размерами 60×30 мм;
  • лист из дюралюминия, толщиной 2 мм;
  • швеллер №5;
  • колеса с рессорами от автомобиля марки Москвич или ВАЗ;
  • лист стали, толщиной не более 0,8 мм;
  • комплект крепежей;
  • болгарка;
  • электрический лобзик;
  • шуруповерт;
  • сварочный аппарат.
  1. Для обустройства рамы сделайте 2 траверсы, используя с этой целью 2 уголка, размерами 25×25 мм – они будут играть роль поперечин в передней и задней части конструкции;
  2. Далее сделайте лонжероны, используя трубы 60×30 мм;
  3. Соедините все изготовленные детали посредством пяти абсолютно одинаковых поперечин – в результате у вас должна образоваться конструкция в виде решетки. При этом платформа применяемой решетки должна быть размещена с небольшими выпусками по отношению к лонжеронам, помещенным в траверсу и установленную поперечину. В дальнейшем к выпускам будут привариваться продольные трубы из стали;
  4. Далее приварите к продольным трубам 4 полностью одинаковых стойки. К верхней точке последних приварите обвязки, для создания которых воспользуйтесь уголком, размерами 25×25 мм;
  5. Чтобы самодельный прицеп имел откидные бортики, его рамки необходимо изготовить отдельно;
  6. Покройте решетку используемой платформы цельным листом из дюралюминия и закрепите его посредством болтов. Чтобы зашить бортики возьмите стальные листы меньшей толщины и приварите их к стойкам и обвязкам;
  7. Чтобы сделать балку вставьте друг в друга 2 швеллера с одинаковой длиной. Один из концов взятого швеллера должен быть оснащен колесными осями;
  8. Готовую балку прикрепите к лонжеронам, используя исправные рессоры. С этой целью концы последних наденьте на оси серьги и ранее установленного кронштейна;
  9. Для изготовления дышла воспользуйтесь прямоугольными трубами, размерами 60×30 мм. Рессоры в их центральной части приварите к балке;
  10. Если вам нужна двухосная конструкция, то передние концы используемых труб потребуется состыковать и приварить их к тягово-сцепному устройству мотоблока. Трубы в их задней части приварите к передним отрезкам лонжеронов. При этом обязательно учтите, что задние их концы должны располагаться внахлест на 20 см.


Не забывайте, что телега на мотоблок должна быть оборудована поворотниками, габаритными огнями и стоп-сигналами. Изготовленная таким образом тачка сможет перевозить небольшой багаж практически на любые расстояния.

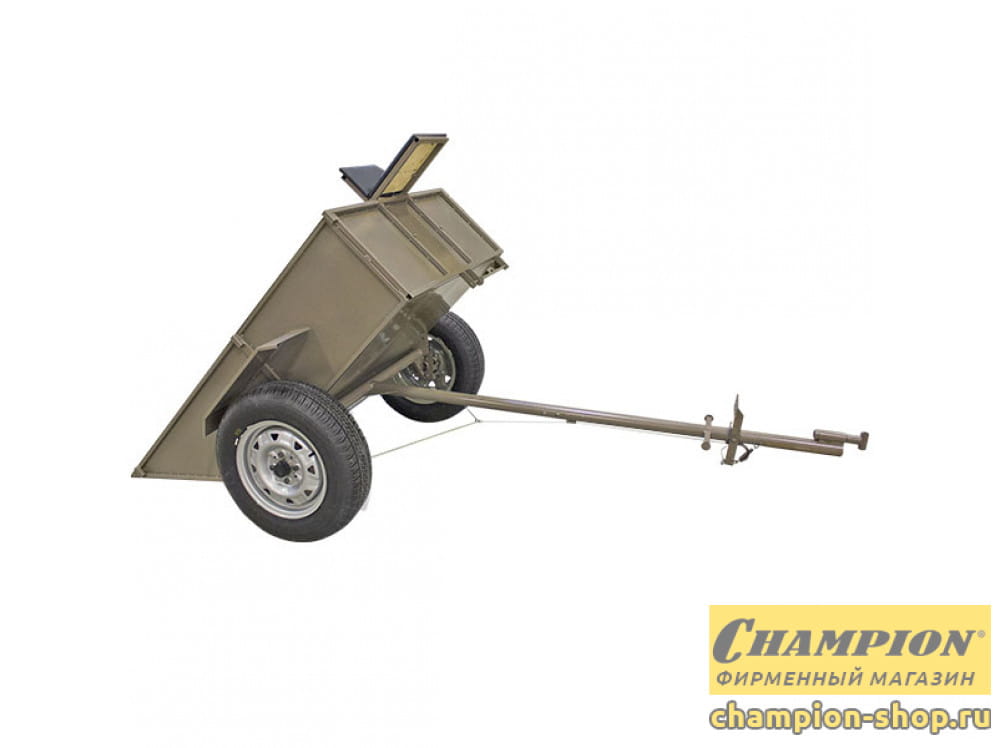

Самосвальный прицеп для мотоблока


Для того, чтобы сделать Ваш прицеп самосвальным, при конструировании рамы приварите к балкам 1 и 2 (показаны на фото ниже) обычные дверные шарниры-«капельки». Чтобы избежать опрокидывания кузова во время движения и погрузки, его можно закрепить, приварив защелку (например, дверную) к краю рамы.


Подобный прицеп идеально подойдет к таким моделям мотоблоков, как Нева МБ-1, Нева МБ-2, МТЗ, Ока и другим моделям известных производителей.

Как сделать тормоза на прицеп к мотоблоку?


Тормоза для прицепа к мотоблоку необходимы исходя из требований техники безопасности. Ведь не всегда груженый прицеп можно будет легко остановить, особенно если на пути будет склон.
Чтобы самостоятельно оборудовать прицеп тормозами, необходимо сначала обзавестись инструментом и найти такие детали от старого мотоцикла:

  • барабан от тормозов;
  • тормозные колодки;
  • спицы из колеса;
  • сварка;
  • плоскогубцы.

Тормоза нужно делать на каждое колесо, чтобы при торможении прицеп не занесло.

Перед началом установки снимите с тормозных барабанов тросики и проточите их. Наденьте проточенные барабаны на ступицы и закрепите сзади. Образовавшееся пространство между ребрами дисков закройте с помощью спиц. Установите барабан на ось и закрепите с помощью втулок. Для предотвращения смещения детали приварите к оси кусок уголка.

После закрепления барабанов протяните к месту управления тросы. Место управление делается подобно к системе стояночного тормоза автомобиля (ручника) из подручных средств.

Предлагаем Вам также ознакомиться с видео, на котором показано устройство самодельного тормоза для прицепа к мотоблоку:

Инерционные гидравлические тормоза прицепа.

Не знаю к какому разделу отнести ,тема вроде автомобильная ,но самоделка ,то -ли в Самоделки,то -ли в Автомобили.

Если не правильно то пусть модераторы перенесут.

В общем ,делаю тут один проект,пока он не доделан до конца, но суть в том что всё это дело стоит на самодельном прицепе на котором стандартные мосты с гидроприводом тормозов,тормоза мне нужны ,потому что масса прицепа наверное будет в районе трёх тонн. Соответственно озаботился приводом тормозов.

Самая широко распространённая схема тормозов это инерционные механические ,дома у меня есть трал с такими тормозами.

Принцип там такой , сцепное устройство ходит в направляющей (трубе ) и при торможении прицеп набегает на автомашину тягач и через рычажок натягивает тросы которые идут к тормозным колодкам,прицеп тормозит. Для того что-бы не было ударов и рывков в трубе стоит газовая пружина-амортизатор ,которая не даёт прицепу просто так накатываться. Кстати говоря пружина эта стоит много денег и её просто так не купить в любом автомагазине.

Гидравлических тормозов я в живую не видел к сожалению. В общем . по случаю приобрёл сцепное устройство с какого-то прицепа фирмы KNOTT , при ближайшем рассмотрении оказалось что пресловутая газовая пружина там отсутствует и канула видимо в закромах бывшего владельца,впрочем не больно-то она и нужна была , в силу конструкции ход самого устройства не превышает 50 мм ,соответственно амортизатор гасит не эффективно,удобнее было-бы его сделать выносным. Сделал новый шток ,теперь прицеп тянет за шток ,в конце штока выточено уширение и он тянет за собственно сам корпус- трубу ( в заводском исполнении за палец диаметром что-то мм 12-14 -через просверленное в корпусе отверстие ) ,ну и в штоке просверлено отверстие к которому подсоединена тяга которая давит на шток тормозного цилиндра , для возврата поставил газовую пружину снаружи и через рычаг.

Получается больший ход и возможность широкой регулировки , можно менять усилие на ней ,или вообще поставить пружины и поставить просто амортизатор. Главный цилиндр тоже регулируется ,по ходу нажатия штока ,его можно менять просто переставляя пальчик или можно сам цилиндр переставить ,суммарно получается 12 степеней регулировки ,три из них просто вынуть палец и переставить в новое отверстие .ну и естественно шток сам с регулировкой.

Планирую ещё поставить предохранитель на случай если прицеп расцепится,нужно немного добавить деталек,но это чуть позже. Я так думаю что появятся вопросы , по поводу того что вмешиваюсь в тормозную систему ,но предлагаю эту тему опустить.Лучше такие тормоза чем никаких.

Рекомендуем прочесть: Как вернуть бумагу поставщику

Ходовых испытаний ещё не проводил ,чисто нажимали сцепное (без пружины ) ,механизмы тормозят,остальное нужно будет уже регулировать под вес по месту ,когда будет зацеплен.

А ,да.главный цилиндр от AUDI A6.

Сообщение отредактировал rogatka: 26 September 2020 — 23:42

Самодельные тормоза на прицеп мотоблока

Самодельные тормоза на прицеп мотоблока Мотор Сич фото видео.

Как сделать тормоза на прицеп мотоблока Мотор Сич фото видео.

Тормоза на прицеп мотоблока своими руками фото видео.

Если Вы считаете, что тормоза на прицеп мотоблока не нужны и что тормоза придумали трусы, то Вам не нужно читать эту статью, это уже просто бесполезно.

Прицеп для мотоблока является неотъемлемой частью дополнительного оборудования к мотоблоку.

Существует множество моделей заводских прицепов к мотоблокам, многие заводские прицепы к мотоблоку оборудованы тормозами, я не буду в статье останавливаться на конструкции и принципе работы тормозных механизмов различных конструкций, так как я хочу помочь определиться владельцам мотоблоков с самодельными прицепами к мотоблоку.

С другой стороны, эта статья наверное будет интересна и владельцам мотоблоков, у которых заводские прицепы к мотоблокам, потому что многие владельцы таких прицепов к мотоблоку жалуются, что тормза на прицепе к мотоблоку не достаточно эффективны, или эффективны только при движении передним ходом и т. д.

Существует множество тормозных механизмов, какой именно установить на самодельный прицеп к мотоблоку. это уже зависит от наличия нужных запчастей.

Я лично например, на свой самодельный прицеп к мотоблоку Мотор Сич сделанный своими руками, что бы ничего не выдумывать, установил в сборе балку от переднеприводного автомобиля, в частности это балка от VW Golf III и сделал механизма ручного тормоза.

Но многие, при постройке самодельного прицепа к мотоблоку своими руками, выходят из своих возможностей и устанавливают оси/ цапфы и ступицы от автомобилей, которые или уже есть в наличии, или можно не дорого купить на разборках, ну, или бесплатно взять у друзей.

Естественно, что в тот момент многие о наличии тормозных механизмов даже не задумаются, а вот уже потом начинают задумываться и придумывать, как же при необходимости остановить мотоблок с гружённым прицепом.

На самодельные прицепы к мотоблокам устанавливают различные тормозные механизмы: восстанавливают гидравлические тормоза, присоединяются к ручнику, делают систему тяг и делают паровозный тормоз и т. д.

В данной статье, я хочу показать самодельные тормоза своими руками на самодельный прицеп к мотоблоку, сделанный к мотоблоку моего товарища.

Итак, ось прицепа сделана из трубы, в трубу вставлены самые распространённые и недорогие б/у передние цапфы со ступицами от классики ВАЗ, на ступицы одеты б/у задние тормозные барабаны всё от той же классики ВАЗ. так как посадочные размеры идентичные.

Тормозные барабаны взяли сознательно именно от ВАЗ 2101-07, потому что они имеют самый большой диаметр из всего семейства ВАЗ, что положительно сказывается на уменьшении усилия и эффективности тормозов в целом.

Также были взяты б/у две тормозные колодки от ВАЗ 2101-07, в результате все детали и узлы практически обошлись даром, потому что если разобраться, все эти вещи есть у каждого в гараже или у знакомых и валяются без дела.

Далее с помощью системы тяг и рычагов, тормозные колодки были установлены на самодельный прицеп к мотоблоку.

Тормозные колодки вставили в тормозные барабаны и прижали их впереди по ходу прицепа поперечной тягой, после чего приварили поперечную тягу к тормозным колодкам, далее от поперечной тяги по центру приварили основную тягу присоединив её к педали тормоза установленного на дышле прицепа.

Дополнительно кинули две распорные тяги к центральной и поперечной тяги тормоза.

Над и под поперечной тягой тормоза, приварили направляющие, по которым в последствии будет передвигаться при торможении поперечная тяга, эти направляющие нужны для того, что бы тормозные колодки при торможении не прокручивались вместе с тормозным барабаном и оставались в своём рабочем положении.

Самодельный тормоз на самодельный прицеп к мотоблоку видео.

Такие самодельные тормоза можно делать с любыми ступицами, на которые можно одеть тормозные барабаны: жигули, москвичи, запорожцы, волги, уазы.

Если есть какие либо вопросы или дополнения, прошу не стесняться и писать в комментарии.

Необходимые материалы

Для того, что бы собрать хороший прицеп, нужно в первую очередь детально изучить чертеж. Хорошая ориентированность в предстоящей работе – это уже половина дела.

К тому же, знание чертежа позволит намного лучше сориентироваться в предстоящей работе, и возможно, облегчит работу над некоторыми сложными узлами, как например шарнир, соединяющий мотоблок с прицепом. Всегда лучше знать наперед, с чем придется столкнуться.

Что же касается самых удачных вариантов конструкции, где минимизированы расходы материалов, а схема доведена до идеала, это прицепы для мотоблока «Нева» своими руками, чертежи которых очень распространены в сети.


Прицеп для мотоблока Нева

Что же касается необходимого инструмента и материалов, которые понадобятся для изготовления прицепа, самые необходимые, без которых невозможно обойтись, это:

  • Колеса. Подойдет любые, большого диметра. Это могут быть как колеса от мотоколяски, так и автомобильные.
  • Ось. Очень хорошо, если ось будет вместе с родными колесами. В таком случае, не понадобится их дополнительная настройка.
  • Лонжероны поперечного типа. Это самый обычный уголок, размером 40*40, толщиной 4 миллиметра – он подойдет идеально.
  • Лонжероны продольного типа, для которых нужен такой же уголок.
  • Корпус продольного шарнира. В этом случае лучше всего подойдет труба 58*4 миллиметра. Брать больше не стоит, поскольку она будет просто более тяжелой, но никак не повлияет на прочность конструкции.
  • Усиливающая поперечина. Это тот же железный уголок 40*40, толщиной 4 миллиметра.
  • Подкосы заднего типа – труба размером 50*25.
  • Подкосы переднего типа – аналогичная труба.
  • Стойки, на которых будет крепиться сидение.

Cцепление и тормоза на мотоблок

Устройство мотоблока довольно простое, но этого достаточно, чтобы эффективно справляться со многими задачами по обработке земли. Если участок небольшой, тогда такой агрегат может стать продуктивной заменой ручному труду. Не потребуется терять много времени и сил на обработку почвы – все это способен сделать один мотоблок, снабженный специальным навесным оборудованием.

Возвращаясь к устройству, оно действительно простое: двигатель, трансмиссия, ходовая часть, органы управления. Частью трансмиссии является сцепление, которое передает крутящий момент от вала двигателя на вал редуктора. Сцепление также обеспечивает разъединение мотора и редуктора, когда происходит процесс переключения передач. Это позволяет начинать ход плавно, а также останавливаться, не отключая мотор.

Требования и рекомендации

Выбор автоприцепа, где отсутствует или присутствует тормозная система, зависит от его типа. Нужно четко понимать, когда она нужна, когда просто желательная, а когда без нее вполне можно обойтись.

Для определенных прицепов тормоза являются обязательным требованием. Другие же оснащаются на усмотрение производителя и по желанию заказчика. Некоторые даже ставят их своими руками. Хотя такая установка самодельных тормозных элементов лично у меня вызывает некоторые сомнения. Не стоит рисковать. Лучше купить ось в сборе с уже готовыми и высококачественными тормозами, чем рисковать и монтировать самопальные конструкции.

Начнем с того, что Россия, как и Украина, Беларусь и ряд других стран, устанавливают на законодательном уровне определенные требования в отношении автоприцепов.

Если отталкиваться от наших законов, то здесь мы видим четкое разделение легковых прицепов в зависимости от их грузоподъемности.

В итоге выделяют 2 большие группы.

  • Первая группа. Это автоприцепы с показателем грузоподъемности до 750 кг. По закону на такие прицепные конструкции устанавливать тормоза не нужно. То есть система торможения в этой ситуации не является обязательной;
  • Вторая группа. В нее входят ТС, грузоподъемность которых начинает от 750 кг и достигает 3500 кг. В этой ситуации устройства торможения уже выступают обязательным элементом конструкции.

И все кажется предельно просто. Если прицеп относится к первой категории, тормозная система не нужна, и задумываться о ней даже не стоит. А когда грузоподъемность выше 750 кг, тогда уже будьте так любезны использовать тормоза.

Но все не так просто. Даже в первой категории ТС эти системы лишними не будут. Если автомобиль эксплуатируется с нагруженным прицепным ТС, часто приходится ездить по плохим дорогам, а маршрут проходит через спуски и подъемы, то вы будете благодарны тому, что в свое время выбрали автоприцеп именно с тормозом.

Принцип работы

Отпуская рычаг сцепления, диски сжимаются за счет действия пружины. Когда они трутся друг о друга, крутящий момент передается от двигателя к КПП. Когда рычаг выжимается, за счет тросика усилие передается на рычаг выключения сцепления. Пружина сжимается благодаря воздействию вилки. Ведущие и ведомые диски разъединяются. Крутящий момент перестает передаваться.

Разные модели могут иметь отличающуюся конструкцию сцепления. К примеру, как клиноременная передача или однодисковое (многодисковое) фрикционное сцепление.

О тормозах

Для перевозки грузов мотоблоком предусматривается прицеп. Как правило, колеса тележки и мотоблока работают независимо друг от друга. Учитывая особенности поверхности земли в сельской местности, это преимущество. И обязательным является наличие тормозов. Ведь даже незначительный спуск может обернуться проблемой.

Чтобы сделать тормоза своими руками, можно использовать для этого автомобильный стояночный агрегат, который следует немного адаптировать. Допускается установка ленточных тормозов, но толку от них будет мало.

Для установки на прицеп мотоблока можно взять барабанные тормоза мотоцикла. Нужно снять тягу и трос с диска, выполнить проточку на токарном станке. После этого можно приступать к установке на тележку. Нужно надеть барабан на ступицу. Диск после проточки следует насадить на ось, закрыть втулкой. Во избежание проворачивания диска к нему можно приварить кусок трубы. Остается дополнить элементы тросом и рычагом.

Если вернуться к использованию автомобильного стояночного тормоза, то он включает в свою конструкцию тормозной механизм и привод. Используя рычаг, управляющий активирует работу механического привода, приводится в действие тормозная система. Усилие в этом случае также передается через тросы в количестве трех штук: задние контактируют с колесами тележки, а передний – с рычагом. Соответственно, они и крепятся к этим элементам. Используя гайку, можно изменять длину механического привода.

Для снятия телеги с тормоза нужно лишь переставить рычаг в начальное положение, что помогает сделать возвратная пружина.

Чтобы понять, как действовать, по сути, не нужны чертежи. Достаточно взглянуть на фото, как выглядит тормоз, воспользоваться аналогом с какого-нибудь транспортного средства и установить на свой мотоблок, учитывая его особенности конструкции. Ведь система работы достаточно проста и понятна. И если появилось желание выполнить задачу самостоятельно, значит, для этого есть соответствующие знания и умение.

Важность деталей

Каждая составляющая мотоблока имеет большое значение. Не следует пренебрегать любым узлом. Учитывая простоту конструкции агрегата, любая его часть оказывает сильное влияние на процесс работы. Не исключением являются тормоза и сцепление. Эти элементы просто необходимы для полноценного функционирования любого мотоблока: Нева, Агро, Зубр или любого другого. Тормоза являются частью безопасности устройства, а сцепление – возможностью полноценного перемещения и работы всего мотоблока. Дополнительно можно посмотреть фото и видео, чтобы иметь визуальное представление, как выглядят элементы.

Насколько тормоза необходимы?

Предварительно следует понять, почему тормоза нужны для прицепов. Необходимость наличия тормозных устройств для буксируемых средств, в первую очередь, из-за требований нормативных документов появляется согласно правилам дорожного движения: все прицепы должны иметь системы торможения.

Кроме того, если есть уклон, то наличие тормозов полностью обеспечивает безопасность устройства. В качестве исходного материала можно использовать тормоза от мотоцикла или автомобиля. При этом следует уделить внимание различным видам тормозов. Так, например, стояночный тормоз (он же «ручник») не обеспечивает полное торможение груженого прицепа (если прицеп с мотоблоком на ходу). Поэтому применять подобное устройство для тормоза на мотоблок не следует.

Некоторые умельцы для решения задачи применяют различные ленточные механизмы собственной конструкции, однако и они не являются выходом из ситуации. Ленточный механизм не способен остановить сразу движущийся прицеп, независимо от его нагрузки, кроме того, по мере износа ленты торможение будет производиться с возрастающим тормозным путем. Это является небезопасным, поэтому рекомендуется отказаться от реализации подобных устройств торможения.

Следует принять во внимание и тот факт, что в сельской местности проще достать старый мотоцикл и запчасти к нему, тормоза для мотоцикла более дешевы в магазинах автозапчастей, что делает их более доступными.


Переделка тормоза с мотоцикла под устройство торможения для мотоблока своими руками не требует больших вложений и существенных затрат времени. Тормоза на прицеп делаются из мотоциклетных гораздо проще. Если на прицепе используются мотоциклетные колеса, то переделки будут минимальные. Подобное устройство позволит обеспечить быстрое торможение в движении и надежное удержание прицепа неподвижно на стоянке.

Как сделать прицеп к мотоблоку своими руками

Мотоблок – самоходное техническое средство, незаменимый помощник в частном хозяйстве. Дополнение спецтехники осями, коробом и водительским сиденьем расширяет ее функциональные характеристики. Мотоблок с прицепным устройством может работать как мини- грузовик.

Оглавление:

  1. Характеристики и стоимость промышленных прицепов для мотоблоков
  2. Предварительные чертежи прицепа мотоблока
  3. Изготовление и сборка ходовой части самодельного прицепа
  4. Материал и конструкция рамы самодельного прицепа
  5. Из чего можно сделать каркас для тележки-прицепа
  6. Средние мотоблоки. Прицепы самодельные, изготовленные из металлопроката. Поэтапная инструкция сборки
  7. Тяжелый мотоблок. Как сделать прицеп из автодеталей

Характеристики и стоимость промышленных прицепов для мотоблоков

Промышленный, готовый прицеп для мотоблока характеризуется грузоподъемностью 0,3 т — 1 т и разными габаритами. Выбирается тележка по мощности мотоблока и его техническим параметрам:

  • Прицеп с габаритными размерами кузова 1 м х 0,85-1. 15 м, с грузоподъемностью 300 кг предназначен для легких мотоблоков. Стоимость кузова от 200$ и выше.

  • Адаптеры для средних по мощности мотоблоков от 5 л. с. имеют габариты 1х1.4-1.5 м, грузоподъемность до 500 кг.  Средняя цена прицепа от 250$.
  • Для мотоблоков тяжелого типа продаются двухосные прицепы с габаритами 1.2 м х 2-3 м, грузоподъемностью до 1000 кг. Стоимость тележки от 500$.

Сделать на любой мотоблок прицеп своими руками не трудно. Далее рассмотрим все принципиальные моменты и саму технологию изготовления.

Предварительные чертежи прицепа мотоблока

Кузов прицепа принято изготовлять из оцинкованных, стальных окрашенных листов или из прочного пластика. Металлические бортики и днище из металла прослужат дольше, чем пластиковые, но по себестоимости второй вариант обойдется дешевле.

Определившись с материалом для прицепа, приступайте к составлению чертежей или технических схем для несущих элементов:

  • соединительной рамы,
  • несущего водила,
  • рабочего кузова.

Навык конструктора-механика необязателен, достаточно схематично изобразить набросок будущей повозки.

Почему предварительный этап необходим? На рисунке визуально проступает модель, видны сложные участки, уточнены габариты, прорисованы соединительные узловые элементы и их возможное подсоединение или соединение. Пример чертежа:

Чертеж показывает способ сцепления несущих ходовых элементов. Водило сцеплено с модулем мотоблока узлом поворота и консольным элементом, второй край водила присоединяется к раме с помощью центральной трубы. Присоединение к мотоблоку производят через консоли и тупицы. Изготавливают осевой стержень по размеру сцепного механизма мотоблока. Верхний осевой конец выступает в качестве опоры, поворотный узел водила выполняет вращение вокруг нее на подшипниках. Шарикоподшипники прикрывают  антипыльником, пустоты заполняют специальным смазочным веществом.

Опытного умельца не затруднит выбор деталей, элементов, инструментов и запчастей в соответствии с составленным чертежом. Для самого простого варианта тележки необходимы следующие запчасти:

  • Колеса. Чаще всего берут колеса от мотоколяски или от автомобилей. Они покупаются с рук или приобретаются на разборке. Размер и прочность обода соответствуют нагрузке в 300 кг т более.
  • Колесная ось. Изготовляется из стального стержня с диаметром не меньше 30мм. Длину стержня рассчитывают самостоятельно, опираясь на ширину кузова. Оптимальная величина стержня не допускает выступа колес прицепа за обвод кузова.
  • Упорное кольцо. Для этих целей подходит трубка 58 х 4.
  • Болты M 8.
  • Балка для опоры — 3 шт.
  • Доски для короба.
  • Рама для сцепления с мотоблоком.
  • Водительское место из подручного материала.
  • Подставка для ног.
  • Простейшее водило.
  • Консоль из обрезка трубы.
  • Кронштейны по размеру.

Изготовление и сборка ходовой части самодельного прицепа

Для изготовления водила необходимо:

  • Накладки 25х4.
  • Фланцы размера S 4.
  • Опоры из труб 58х4.
  • Уголки 25х25х4 под ножную подставку.
  • Труба для дышла.

Водило простой конструкции состоит из минимального количества элементов, сваренных по схеме. Максимально нагружаемые части – дышло и поворотник, упрочняют ребрами жесткости. Водило сцепляется с рамой мотоблока шарнирным способом. Конструктивная модель «труба в трубе» формирует подобие длинного шарнира и позволяет колесной базе прицепа изменять положение самостоятельно, вне зависимости от колесной базы мотоблока. Такое решение защищает конструкцию прицепа от деформации и дает возможность легко преодолевать ямы или кочки.

Водило крепится к центральной трубе с помощью болтов, контргаек и шпилек. Вытачивают в центральной трубе вытянутое отверстие, чтобы фиксирующий болт вращался вдоль оси сцепа без продольного смещения.

Колесная база конструируется из деталей любых отечественных автомашин, подбираются колеса, рессоры, навески. Части и элементы приваривают к балке, а окончания присоединяют к лонжерону.

Дышло изготавливается из трубы 60х30 мм, приваренной к передним частям лонжеронов. Края лучей состыковываются и привариваются к  тяговой механической сцепке. Получается аналог заводского двух лучевого дышла.

Материал и конструкция рамы самодельного прицепа

Рама служит основной несущей конструкцией. Выполнять расчет всех габаритов и составляющих элементов необходимо по чертежу, с высокой точностью, с исключением любых неточностей, возникающих при выпиливании, соединении швеллера, труб и уголков.

Простая, легкая, прочная рама изготовляется из трубы с прямоугольным сечением 60 х 30 мм. Она составит несущую конструкцию. Роль траверсы выполнят стальные квадраты размером 25 х 25 мм. Для надежности все элементы сваривают между собой и укрепляют несколькими поперечниками, оставляя выступы над лонжеронами. Для стоек на лицевую часть выпусков приваривают продольно пару труб по обе стороны конструкции. К стойкам приваривают верхние обвязки из труб с поперечным сечением 25 мм.

Материал несущей рамы подбирается по характеристикам, способным обеспечить условия прочности и жесткости, препятствовать деформации конструкции при предельно допустимой нагрузке. Рама на самодельный прицеп для мотоблока легкого типа изготовляется из любого доступного материала:  металлического уголка, стальной  трубы с прямоугольным, круглым сечением.

Прицеп мотоблока средней мощности выполняется на раме, с применением следующих элементов:

  • раскос  20х20.
  • уголок 20х20 для водительского сиденья
  • стойки для сиденья из уголка 40х40.
  • передние распорки из трубы 40х20.
  • профиль обвязки рамы из уголка 40х40.
  • уголок 32х32 для стойки колесной оси.
  • раскосы задние из трубы 40х20.
  • усилитель поперечный из уголка 40×40.
  • осевой прут 30 мм.
  • сплошной треугольник.

Замысловатая конструкция рамы обеспечит избыточный запас прочности и позволит перевозить в кузове тяжелые, объемные грузы и материалы. Изготовить раму усиленной конструкции стоит в случае частой эксплуатации нагруженного прицепа по бездорожью.      Сварочный аппарат. Он понадобится для прочного соединения всех частей. Саморезы в данном случае не смогут придать конструкции прочность и долговечность.

Из чего можно сделать каркас для тележки-прицепа

Прицеп к мотоблоку изготовляется из профнастила, листового металла с толщиной 1 мм, досок с толщиной в 2 см, старого кузова автомобиля, мотоциклетной коляски или из окрашенных оцинкованных листов. Для кузова подходит любой материал доступный для изготовителя и не удорожающий постройку.

 Для деревянного кузова углы упрочняют металлическими накладками. Крепление к раме выполняют болтами и трех опорными рамками.

 Для кузова из профлистов или оцинкованного листа используют металлический профиль. Он набивается на днище по длине и ширине для защиты материала днища от провисания, деформации или выгибания.

Средние мотоблоки. Прицепы самодельные, изготовленные из металлопроката.

Поэтапная инструкция сборки

Первый этап изготовления начинается после разработки чертежа и расчета размеров прицепной конструкции. Средний мотоблок позволяет перевозить груз до 500 кг, следовательно, грузоподъемность тележки будет большая. Для конструкции стоит выбрать металлопрокат, обеспечивающий расчетную грузоподъемность с запасом прочности. По общим размерам прицепа высчитывается метраж металлического проката и количество швеллеров, выступающих в качестве сцепной рамы. Точный расчет помогает сэкономить на расходных материалах и облегчает сборку сложной конструкции.

Материалы для тележки:

  • Металлопрокат. Длина индивидуальная, расчетная.
  • Уголок стальной 50х25мм.
  • Уголок стальной 40х40мм.
  • Обрезки труб прямоугольного и круглого сечений.
  • Доски с толщиной 2 см для кузова.
  • Брус 50х50 мм для опорных балок.

Второй этап. Для быстроты проекта, воспользуйтесь готовой схемой конструктивной части, представленной в главе « предварительные чертежи».

Кузов изготовьте из деревянных досок, углы укрепите стальным уголком. Прикрепите кузов к раме при помощи опорных балок, выполненных из деревянных брусьев. На кузове, по желанию, делайте бортовые петли и лямки для фиксации груза при перевозке. Готовый прицеп представлен в виде одноосевой конструкции. Недостатком такого кузова является смещение центра тяжести к передней части прицепа, при эксплуатации приходится следить за правильным распределением нагрузки. Вторым недостатком одноосевой конструкции прицепа считается отсутствие откидного бортика.

Третий этап. Сборка ходовой части производится из доступных запчастей и материалов. Это могут быть колеса от мотоколяски в сборе со ступицей. Концы осевого стержня необходимо заточить под диаметр подшипников ступицы.

Колесной осью выступит стальной стержень с диаметром 30 мм. Длина стержня рассчитывается так, чтобы колеса не выступали за обводку кузова. Стержень приваривается к лонжеронам и корпусу продольного шарнира через косынку и уголковую опору.

Тяжелый мотоблок. Как сделать прицеп из автодеталей

Мотоблок тяжелого класса, например «Зирка», оборудуется качественным недорогим прицепным устройством из автодеталей. Время на сборку по заранее составленному чертежу и подготовленным деталям составляет 1-2 дня.

Материалы и детали для прицепа:

  • Швеллер 65 мм по длине кузова.
  • Передние полуоси от «Москвича» или «Жигулей».
  • Профильная труба 60х40 мм. Длина 3.5 м. Количество 1 единица.
  • Трубы длиной 2 м. Количество 2 единицы.
  • Уголки 60х60 мм.
  • Сварочный аппарат.

Основной несущей деталью будет ось, изготовленная из швеллера. Его длина выбирается по усмотрению, в зависимости от предполагаемой ширины кузова. К швеллеру с обеих сторон привариваются передние полуоси от автомашины. Сверху укладываются профильные трубы по следующей схеме:

  • Одна труба кладется точно по центру. Длина отрезка от оси до задней части прицепа = 1 м, длина в передней части = 2. 5 м.
  • По краям швеллера, на стыке его торца с полуосями, кладутся двухметровые трубы. Стык швеллера должен делить каждую из них пополам.
  • Трубы укладываются параллельно относительно друг друга.
  • Окончания коротких труб крепятся по перпендикуляру уголками.

Центральная, длинная труба выступает в качестве дышла. Длина регулируется в соответствии с габаритами прицепного устройства. От передних углов прицепа протягиваются профильные трубы или уголки, обеспечивающие конструкции жесткость и прочность. Стыки провариваются или соединяются болтами.

На готовую раму устанавливается простейший деревянный кузов с сиденьем для водителя, прицепное устройство присоединяется к дышлу.

В коробе оборудуются скобы, подобия петель. При необходимости к петлям пристегивается самодельным тент.

Изготовленный самостоятельно прицеп для мотоблока не обойдется даром. Средства на приобретение вспомогательных и основных деталей выделить придется. Не все материалы найдутся в подсобном хозяйстве. Для сопоставления расходов на собственное производство и расходов на приобретение нового заводского прицепа составьте смету. Заносите в нее все статьи расхода. По окончании домашнего производства подведите итог и получите удовлетворение от своего умения делать полезные, необходимые вещи, с выгодной экономией для бюджета семьи.

Тележка для мотоблока нева своими руками видео

Помогите пожалуйста с выбором мотоблока или мотокультиватора | Автор топика: Виталий

чтобы не был сильно дорогим и можно было прикрепить маленькую тележку и все причиндалы к нему

Валентин) Салют Пётр вполне.

6 лет эксплуатирую, нареканий нет. Этот хорошь тем, что у него низкий центр тяжести, у мотоблоков типа Невы это порой является проблемой — сильно мотает руки при работе

Игорь с тележкой уже не может быть дешевым.
дешевый это крот 25-30 тыров. под тележку уже не менее 50

Tags: Тележка, для, мотоблока, нева, своими, руками, видео

мотоблок зубр с фрезой и не пешком
