Как сделать раздвижные ворота своими руками на даче: Откатные ворота для дачи своими руками, пошаговая инструкция

Содержание

Как сделать откатные ворота для дачи своими руками

Ворота могут представлять собой различные конструкции: от самой примитивной, которая выглядит как пара створок на петлях, до сложных конструкций, оснащенных автоматикой. Они выполняют 2 основные функции: ограждение и функцию декора.

Наиболее оптимальным сочетанием обоих функций являются откатные ворота, которые представляют собой подвижную конструкцию, основная часть которой способна двигаться вдоль стены или забора. С их помощью обеспечивается надежное ограждение въезда на территорию дачи или гаража. Кроме того, практичная конструкция позволяет экономить пространство и придает эстетичный внешний вид любому строению.

Преимущества и недостатки

Как и любая конструкция, эти ворота имеют свои достоинства и недостатки. К преимуществам относятся:

  • Высота ворот. Они не имеют ограничений по высоте и могут быть изготовлены для строений любого типа. Высота подбирается самостоятельно.
  • Экономия места на территории дачи или гаража. Конструкция, которая сдвигается в сторону, освобождает достаточно большое пространство, которое, например, занимают распашные ворота. Освободившееся место можно использовать для своих целей.
  • Экономия физических усилий. При открытии или закрытии прикладываются минимальные усилия. Если процесс установки выполнен правильно, то движение ворот происходит достаточно легко. Во многих случаях их гораздо удобнее оборудовать автоматикой, для того чтобы свести все усилия к нулю.
  • Высокий уровень взломостойкости. Они способны выдерживать значительные нагрузки, удары и повреждения.
  • Эстетичность и удобство в использовании. Смотрятся такие ворота действительно очень красиво, солидно, практично и современно. С их помощью преображается внешний вид всего здания или участка.

В качестве недостатков можно выделить:

  • Высокую стоимость. Даже без оборудования автоматикой такие ворота стоят гораздо дороже обычных распашных.
  • Сложности в доставке и монтаже. Готовые конструкции имеют внушительные объемы и вес, что делает процесс доставки и монтажа более трудоемким. К тому же для установки роликового оборудования необходима заливка специального фундамента.
  • Необходимость полного освобождения участка вдоль стены или забора, по которому будут двигаться ворота. В зависимости от размера это может быть значительная территория. Такой участок может быть не у всех.

Виды ворот

Различают 2 основных классификации:

По материалу, из которого они изготавливаются

Для изготовления ворот могут использоваться различные материалы. В качестве основных типов можно выделить:

  • Профильный лист – является одним из наиболее популярных и востребованных материалов. Он обладает хорошими эксплуатационными свойствами, устойчив к повреждениям, возникновению коррозии и перепадам температуры. Кроме того, имеет достаточно широкую цветовую гамму.
  • Сэндвич-панели – представляют собой стальные листы, между которыми находится пенополиуретан. Стоимость таких материалов значительно выше, но и основные технические характеристики лучше. В качестве расцветок в основном используется 2 цвета – белый и коричневый. Однако цвет можно подобрать и заказать самостоятельно.
  • Дерево – наиболее редкий материал, который используется для ворот такого типа. Дерево должно быть предварительно обработано несколькими химическими составами, которые могут улучшить его свойства, сделать его более прочным, устойчивым к влаге, высоким температурам и заморозкам. Использование дуба позволяет сделать ворота максимально прочными. Главным преимуществом древесины является ее уникальное эстетичное оформление.

Профильный лист, сэндвич-панели и натуральное дерево являются основными наиболее популярными материалами для изготовления откатных ворот. Кроме них могут использоваться оцинкованный лист, деревянный брус и другие.

По типу конструкции

Существует 3 основных типа конструкций:

  • Консольная. При использовании такого механизма происходит установка несущей опоры в нижней части полотна ворот. Роликовые конструкции монтируются в фундамент и обеспечивают легкое движение.
  • Подвесная. Отличается от консольной расположением несущей опоры – она располагается сверху. Такой механизм может быть удобен для установки гаражных ворот.
  • Рельсовая. Этот тип предполагает подготовку фундамента, в который монтируются рельсы, а нижняя часть полотна оборудуется колесиками. Во время движения ворота на колесах передвигаются по рельсам.

Наиболее популярными являются ворота консольного типа, они гораздо проще монтируются и удобны в использовании.

Их устройство

Для того чтобы правильно выбрать комплектующие, необходимо точно измерить ширину и высоту проема. К основным комплектующим относятся:

  1. Консольная составляющая – основное устройство. Она состоит из набора устройств: основной направляющей и набора роликов (верхних, нижних, концевых).
  2. Полотно. Оно может быть выполнено из различных материалов.
  3. Рама для ворот. Она должна быть изготовлена из прочных материалов. С ее помощью обеспечивается надежная конструкция ворот, устойчивое крепление полотна. Размеры рамы должны быть идентичны размерам проема и полотна. Чаще всего для ее изготовления используется металл (например, металлические трубы).
  4. Фундамент – также является одной из основных составляющих. Для него используется арматура, бетон и опорные столбы.

Для оборудования автоматикой используют дополнительные устройства, такие как электрический привод, пульт управления, датчики работы. Для того чтобы разобраться в устройстве ворот, нужно понять принцип их работы. Тогда не возникнет сложностей при изготовлении и монтаже.

Пример чертежа

Необходимые инструменты и материалы

Для того чтобы изготовить ворота самостоятельно, понадобится определенный набор инструментов:

  • Емкость для бетона.
  • Болгарка и диски для нарезки и обработки металла, дерева.
  • Стандартные инструменты – молоток, топор, пассатижи, лопата.
  • Инструмент для покраски ворот. Это может кисточка, валик или воздушный компрессор.
  • Инструменты для измерительных работ – уровень и рулетка.
  • Сварочный аппарат и электроды.
  • Дрель.
  • Инструменты для крепежа.

Необходимо не забывать о средствах защиты кожи и глаз – костюме, перчатках, очках.

Помимо подготовки основных инструментов, необходимых для работы, стоит приготовить и материалы:

  • Консольный комплект для ворот, который можно приобрести в строительном магазине.
  • Материалы для заливки фундамента – цемент, песок, заполнитель, вода.
  • Металлические трубы. Они используются и в качестве направляющих, и для изготовления перемычек.
  • Материал для полотна. В домашних условиях для обшивки можно использовать металлические листы или бруски дерева.
  • Материалы для грунтовки и покраски.
  • Крепежный набор – саморезы, заклепки.

После подготовки и закупки основных инструментов и материалов можно смело приступать к изготовлению ворот.

Здесь содержится пошаговая инструкция по монтажу откатных ворот из профнастила своими руками.

Как устроены, работают и монтируются автоматические ворота своими руками — читайте в этой статье.

Если вас интересует, как сделать ворота своими руками из дерева, ознакомьтесь с этим материалом.

Изготовление ворот без автоматики

Весь процесс можно условно разделить на 3 основных этапа:

  1. Этап 1. Заливка фундамента. Первоначально необходимо полностью подготовить поверхность для фундамента, очистить от мусора и пыли. Затем необходимо выкопать в грунте траншею. В нее будет произведена закладка арматуры, которая будет служить каркасом для ворот. Траншея имеет П-образную форму, в местах соединения арматуры устанавливаются перемычки. Глубина ее может быть от 0,5 до 1,5 м. Под колонны ямы копаются глубже. Дно траншеи плотно покрывается песком. После этого происходит закладка арматуры и установка опорных столбов.
    Затем происходит заливка фундамента заранее подготовленным бетоном. До полного затвердевания раствора обычно необходимо 3-5 суток, но более надежное схватывание происходит обычно не менее чем через пару недель. Для того чтобы фундамент получился надежным и прочным, необходимо заранее произвести все замеры и расчеты, точно измерить ширину проема, место закладки арматуры, расстояние до опор. Чтобы сделать поверхность фундамента полностью ровной, используется металлический швеллер, он крепится в его верхней части.
  2. Этап 2. Изготовление полотна ворот. Процесс изготовления полотна начинается с измерений и разметки. Для того чтобы оно было устойчивым, не выгибалось, не шаталось, его нужно сделать идеально правильной геометрической формы. Металлические трубы необходимо нарезать по заранее произведенным замерам. Затем из них с помощью сварки изготавливается обрешетка. Таким образом, первоначально необходимо изготовить раму и только после этого приступать к обрешетке.
    Затем нарезается полотно ворот. Процесс нарезки и крепления зависит от материала, который был выбран. Стальной лист нарезается и крепится к обрешетке при помощи саморезов. Деревянные конструкции необходимо заранее обработать грунтовкой и растворами для надежности и устойчивости к осадкам. К нижней части полотна приваривается металлическая направляющая – основной элемент конструкции откатных ворот. Все работы по изготовлению полотна выполняются строго по уровню, во избежание перегибов и неточностей в работе.
  3. Этап 3. Покраска. Перед тем, как приступить к покраске, необходимо зачистить, обезжирить и загрунтовать сварочные швы, места крепления полотна к обрешетке. Обычно принято красить ворота только с внешней стороны, но для более надежной защиты лучше всего сделать это с обеих сторон. Краску необходимо выбирать устойчивую к влаге и перепадам температур.

После этого процесс можно считать завершенным, и приступать к установке.

Пошаговая установка

Процесс монтажа не сложен. Выполнить его можно самостоятельно, следуя определенным инструкциям:

  1. Разметка линии движения створки. Удобнее всего использовать для этого шнур — он позволит сделать линию ровной. Шнур должен проходить по срединной линии фундамента и опор. Также необходимо при этом учитывать ширину изготовленных ворот.
  2. Установка роликовых опор. Процесс их установки является наиболее важным этапом монтажа ворот. От того, насколько правильно будут расположены опоры, зависит срок службы всей конструкции. Располагать их необходимо на максимально широком расстоянии. Опору от столба необходимо удалить на такое расстояние, при котором проем будет полностью открываться. Для того чтобы точно измерить расстояние между опорами и вымерить их точное местоположение, необходимо использовать подставки. Они позволять избежать ошибок.
    Затем производится их регулировка, они должны работать точно так же, как и в процессе движения ворот. После того, как все работы по разметке и расположению роликовых опор произведены, выполняется их крепление к швеллеру с помощью сварки. Первоначально крепление является пробным, для того чтобы можно было закатить ворота на опоры и окончательно их отрегулировать. Только после этого происходит окончательная и надежная фиксация.
  3. Установка полотна ворот. Готовое полотно задвигается на опоры, регулируется и крепится в закрытом положении.
  4. Проверка установки роликов и полотна. Для этого необходимо проверить, насколько легко двигаются ворота в обоих положениях, и при необходимости затянуть или ослабить роликовые опоры.
  5. Установка концевого ролика. Концевой ролик устанавливается внутрь профиля и крепится с помощью болтов. Для того чтобы ролик всегда удерживался на месте, необходимо использовать сварку.
  6. Установка заглушки профиля. Заглушка устанавливается с тыльной стороны профиля и предназначена для защиты от скопления влаги или снега. Крепится с помощью саморезов.
  7. Установка боковых роликов. Крепление боковых роликов на столбы происходит с помощью саморезов и сварки и зависит от материала, из которого изготовлены опоры. Для металлических столбов можно смело использовать сварку. Для кирпичных подойдут саморезы.
  8. Смазка роликовых опор. Для того чтобы продлить срок службы роликов, сделать движение ворот легким, используется смазка всех движущихся механизмов.

На этом процесс установки можно считать полностью завершенным.


Главным достоинством ворот данного типа является их экономичность. Их изготовление и монтаж обходятся гораздо дешевле, чем при покупке в фирмах. Для изготовления могут быть использованы подручные материалы, которые имеются на даче или хранятся в гараже. Единственным элементом, который потребует затрат, является консольная направляющая. Однако ее стоимость по сравнению с общей стоимостью ворот незначительна, и выбрать ее можно в любом магазине по продаже строительной фурнитуры. Благодаря своей фантазии, каждые ворота можно сделать уникальными.

Видеоматериал о монтаже конструкции

На видео ниже представлена подробная пошаговая инструкция по их установке:

Фотогалерея ворот данного типа

На фото представлены различные варианты исполнения откатных конструкций на загородных участках или гаражах:

Откатные ворота своими руками | (Схема, Чертёж, Монтаж)

Проблема ограниченного пространства актуальна не только для городской, но и для загородной жизни. Она может возникать уже при въезде на территорию вашего приусадебного участка. При этом, очень часто, проблему усугубляет наличие распашных ворот, для открывания которых требуется много свободного места. Совсем другая ситуация обстоит с откатными конструкциями, которые практически всегда с успехом решают подобную проблему. Из этой статьи вы узнаете, как сделать откатные ворота своими руками и в чем их основное преимущество перед традиционным типом въездных ворот.

Главные особенности откатных ворот

Откатные ворота представляют собой современную и практичную конструкцию, которые позволяют экономить много свободного пространства, необходимого для их открывания. Особенность заключается в том, что полотно ворот перемещается вдоль забора, занимая при этом минимум места. В этом и состоит главное преимущество откатных ворот над распашными.

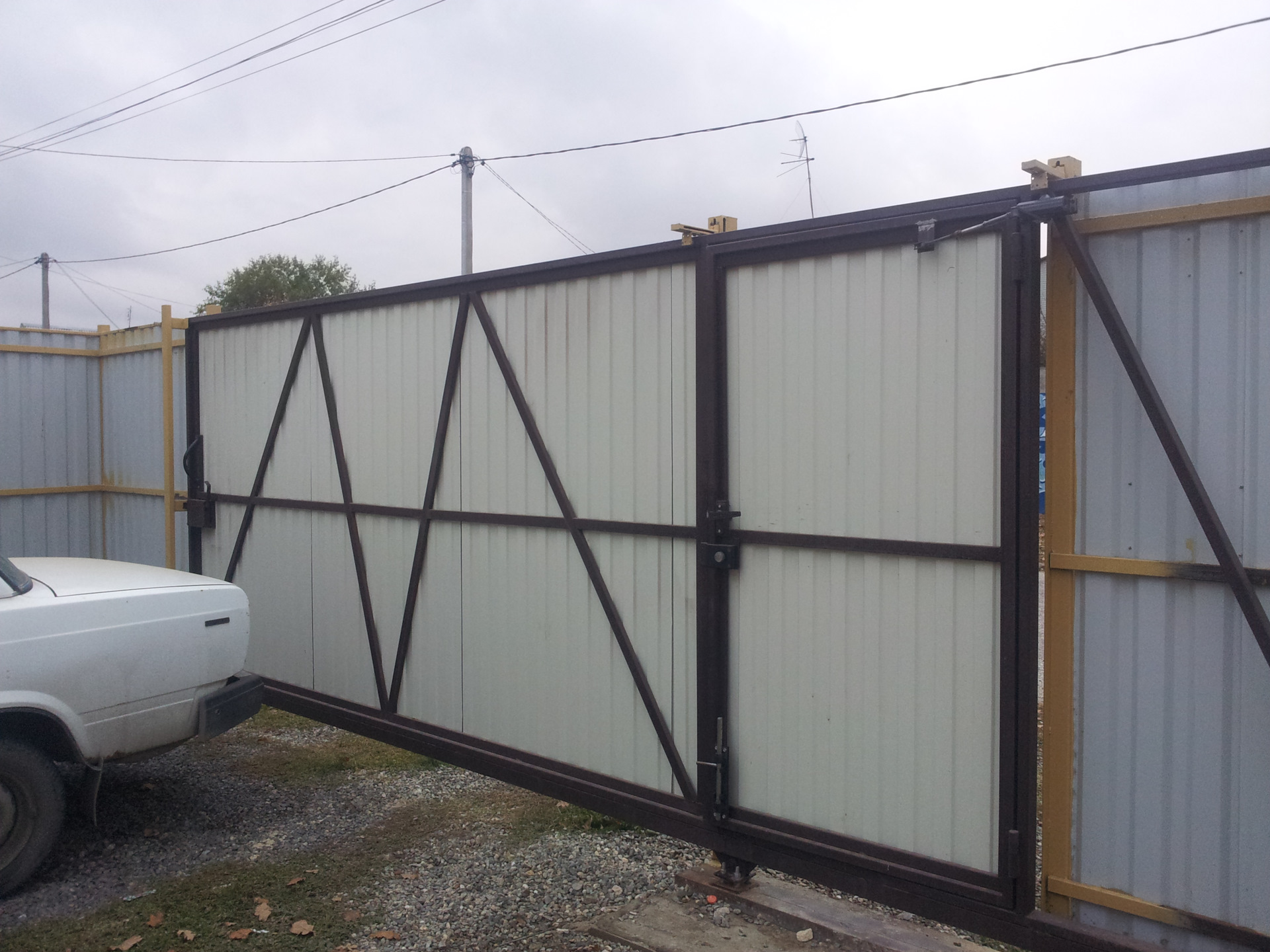

Откатные одностворчатые ворота из металлопрофиля

Современная классификация предполагает разделение откатных ворот на разновидности по следующим критериям:

Степень автоматизации открытия и закрытия ворот

По этому параметру различают два типа конструкций:

  1. Механические;
  2. Автоматические.

Механические откатные ворота являются наиболее дешевым и простым вариантом. Открывание, равно как и закрывание таких конструкций осуществляется только вручную.

Автоматические откатные ворота обладают гораздо более широкими функциональными возможностями, чем их механические аналоги. Человек участвует только в нажатии кнопок.

Классические одностворчатые ворота откатного типа с автоматическим управлением

Несмотря на то, что ворота с автоматическим механизмом открывания стоят гораздо дороже обычных, они являются одними из самых популярных типов конструкций на сегодняшний день.

Интересно знать! Цена на автоматические ворота зависит не только от особенности открывного механизма, но и от типа применяемой автоматики.

Автоматика для откатных ворот

Полотно ворот перемещается за счет использования электропривода, который может запускаться следующими способами:

Кнопка «пуск»

Включение устройства осуществляется путем нажатия соответствующей кнопки. Недостаток такого способа состоит в том, что кнопка находится непосредственно рядом с воротами.

Все электрические приборы, в том числе и кнопка включения, должны быть надежно защищены от пыли и влаги

Пульт дистанционного управления (ПДУ)

Это гораздо более удобный вариант, чем кнопочный способ. Пульт дистанционного управления позволяет открывать ворота на расстоянии. При этом он должен располагаться прямо перед приемником. Для остановки полотна предусмотрены конечные выключатели.

Ворота на пульте ДУ

Модуль GSM

Он представляет собой наиболее прогрессивный способ управления откатными воротами. Расстояние здесь вообще не имеет значения, и дать команду на открывание или закрывание конструкций можно с другой страны или даже континента. Главное, чтобы местности были обеспечены качественной мобильной GSM-связью.

Ворота с использованием GSM технологии

Устройство и конструкция ворот откатного типа

По этому критерию раздвижные ворота раздвижного делятся на три разновидности:

  1. Рельсовые;
  2. Подвесные;
  3. Консольные.
  • Рельсовые ворота — являются самым простым вариантом в изготовлении. Щит вместе с рамой посредством роликов перемещается по специальному направляющему рельсу, закрепленному на основании. Данный тип конструкции можно использовать на различных проемах, но наиболее востребованным является проем — минимальная ширина и высота которого составляет 7 м и 2.4 м (соответственно).

Ворота на рельсах не ограничены в плане места расположения привода, оказывая на него наименьшую нагрузку. Впрочем, рельс таких конструкций требует дополнительного обслуживания, особенно в зимний период.

Подвесное воротное устройство рельсового типа

  • Подвесные ворота — очень похожи на их рельсовые аналоги, за исключением того, что направляющий рельс размещается в верхней части конструкции, а щит вместе с рамой подвешен к нему посредством роликов. Таким образом, подобные конструкции, устанавливают определенные ограничения на высоту проезжающего транспорта, которая зависит от уровня расположения направляющего рельса.

Вверху также размещается механизм привода, из-за чего существенно усложняются работы, связанные с ремонтом и обслуживанием оборудования.

Установка подвесных откатных ворот наиболее востребована на наклонных участках и в нестандартных по размеру проемах.

Монтаж подвесных ворот выполняется очень быстро и просто

  • Консольные ворота — не имеют каких-либо ограничений в плане высоты проема. Также нет необходимости в обустройстве фундамента по длине конструкции, это объясняется — отсутствием направляющего рельса.

Большим недостатком ворот консольного типа — является необходимость в монтаже усиленного опорного столба, который удерживает на себе вес всей конструкции, а также наличие дополнительного пространства для противовеса и консоли. Стандартная консоль востребована в проемах высотой и шириной 2.4 м и 6 м (соответственно).

Консольные (сдвижные) въездные ворота на даче

Количество откатных створок

Здесь можно выделить два типа откатных ворот:

  1. Одностворчатые;
  2. Двухстворчатые.

Второй вариант, кроме дополнительной створки, требует монтажа дополнительного приводного механизма, что приводит к существенному удорожанию конструкции. Именно поэтому спрос на двухстворчатые откатные ворота меньше, чем на одностворчатые.

Специалисты не рекомендуют делать одностворчатые раздвижные ворота проем которых составляет больше 4-х метров

Раздвижные ворота своими руками (чертежи, схемы)

Если вы решили установить раздвижные ворота своими руками, не стоит забывать, что удобное и продолжительное функционирование конструкций определяется целым рядом факторов, которые обязательно нужно учитывать.

Чтобы изготовить полотно для раздвижных ворот понадобятся набор слесарных инструментов, которые включают в себя:

  • аппарат для сварки;
  • столярные струбцины;
  • болгарка с отрезными и шлифовальными дисками;
  • мерная лента или рулетка длиной от 7м;
  • мел или карандаш;

Важно учитывать, что готовая металлическая конструкция не должна иметь искривлений и перекосов, поэтому для её сварки должна использоваться идеально ровная площадка.

Устройство раздвижных ворот (схема): 1 — Поддерживающая скоба, 2 — стальная рама, 3 — нижний уловитель, 4,5 — несущие каретки (ролики), 6 — электрический привод

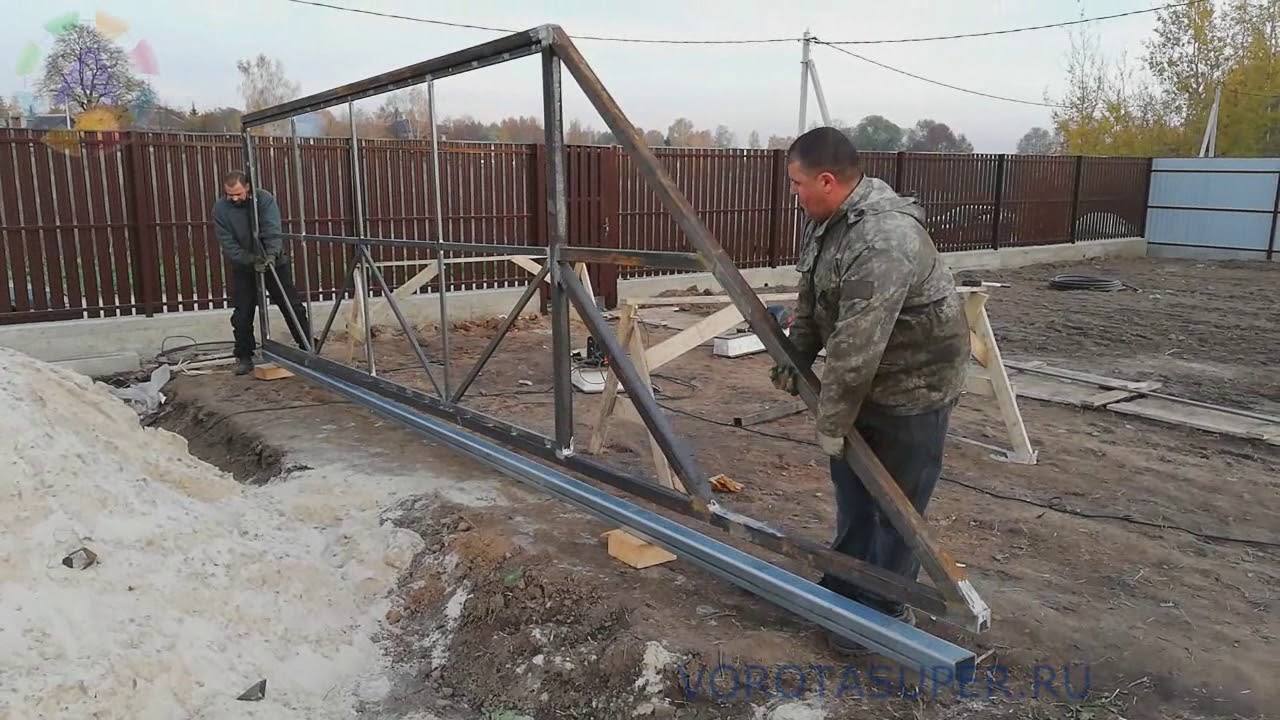

Изготовление и сборка каркаса

В качестве примера рассмотрим изготовление классической конструкции откатных ворот с противовесом, где ширина въездного проема составляет 4 метра.

  • Чтобы изготовить надежные и прочные раздвижные ворота, которые прослужат вам не один десяток лет, выбирайте стальные трубы с толщиной стенки не менее 2 мм. Оптимальным вариантом является труба с прямоугольным сечением 60×40.
Сварочные работы
  1. Отрежьте по размерам и уложите на землю боковые стойки ворот. Между ними уложите верхнюю и нижнюю планку таким образом, чтобы у вас получился ровный прямоугольник. Обратите внимание, что нижняя планка ворот должна быть длиннее верхней, так как к ней будет крепиться укос.
  2. Чтобы внутренние углы рамы были прямые и имели ∠90°, сверьте обе диагонали, они должны иметь одинаковую длину. Таким образом вам удасться избежать перекоса конструкции.
  3. Каждый угол прихватите сварочной точкой и снова проверьте диагонали. Если ничего не изменилось, можно приступать к окончательной сварке каркаса.

1,3 — верхняя и нижняя планка, 2,5 — боковые стойки, 4 — направляющая шина, 6 — косая подпорка

Бетонные работы

Откатные ворота — конструкция довольно тяжелая и чтобы они не провисали, под удерживающий элемент следует установить надежное основание на котором оно будет хорошо держаться.

Делается такое основание из металлического швеллера шириной в 20 см и армированного П-образного каркаса.

Силовая рама из армированного каркаса и швеллера

  1. Используя арматуру диаметром 8-10 мм, специальный крючок и вязальную проволоку изготавливается каркас напоминающий русскую букву «П»;
  2. Сверху каркаса приваривается швеллер;
  3. Готовая конструкция опускается в котлован и бетонируется таким образом, чтобы её верхняя часть выступала над уровнем земли на 5-10 см.

Установка основания в землю

Важно! Перед тем, как использовать закладную площадку по назначению, бетону нужно дать просохнуть, как минимум 2 недели.




Слесарные работы

Самые тяжелые этапы работы позади, осталось прикрепить к столбам трубы и установить створку ворот на роликовые опоры.

  1. Первым делом к швеллеру привариваются роликовые каретки по которым будет ходить направляющая балка;
  2. Затем к опорным столбам крепятся трубы: одиночная 60×40, и П-образный профиль, сваренный из труб того же размера;
  3. Далее к одиночной трубе сверху и снизу привариваются уловители, а к П-образному профилю — поддерживающие ролики;

Все сварочные и слесарные работы можно проводить самостоятельно, только если у вас имеется соответствующий опыт в этом деле, в противном случае лучше обратиться к квалифицированным работникам, которые смогут дать гарантии на выполненные работы.

Крепление трубы к кирпичной опоре

Крепление П-образного профиля к кирпичной опоре

  1. В направляющую балку вставляется концевой ролик и надежно закрепляется болтами. Работает он в тандеме с нижним уловителем и должен точно входить в него при закрытии ворот.
  2. Осталось смазать все механизмы и установить створку ворот на место. Если все сделано верно, открытие и закрытие ворот должно происходить плавно и легко, без вибрации и каких-либо рывков.

Важно! Со временем створка ворот может немного провиснуть, поэтому нижний уловитель желательно приварить на пару миллиметров ниже уровня концевого ролика.

Схема установки нижнего уловителя на трубе

Неоспоримым преимуществом раздвижных ворот является высокая эргономика и экономия свободного пространства

Автоматика и фурнитура

При желании процесс эксплуатации откатных ворот можно сделать ещё более функциональным и удобным, если использовать не ручное, а автоматизированное управление.

При выборе автоматики следует обратить внимание на следующие параметры:

  • Вес и тип конструкции створки;
  • Условие и частота эксплуатации ворот;
  • Рабочий интервал температур и мощность двигателя.

Совет! Если вес створки превышает 400 кг и ворота планируется использовать в зимний период, лучше использовать промышленный двигатель с большим запасом мощности, так как нагрузка при низких температурах сильно увеличивается.

Не стоит экономить на качестве автоматики, выбирайте только проверенные, сертифицированные модели от известных производителей

Установку и подключение электропривода лучше доверить квалифицированным специалистам, хотя по опыту известно, что многие справляются с этой задачей своими силами.

Что касается воротной фурнитуры, то от её качества, напрямую будет зависеть срок службы всей конструкции. Необходимый комплект, вы сможете приобрести в любом специализирующемся магазине. Главное, не забудьте уточнить у продавца наличие сертификата на продукцию.

Комплект фурнитуры для откатных ворот: 1 — верхний уловитель, 2 — поддерживающий элемент, 3 — зубчатая нижняя планка, 4 — нижний уловитель, 5 — концевой ролик, 6 — направляющая балка, 7 — роликовая опора, 8 — ролики, 9 — электрический привод

Вывод из прочитанного

Если брать во внимание все плюсы и минусы откатных ворот, можно прийти к выводу, что преимуществ все-таки больше. Своей надежностью и практичностью данный тип ограждения давно завоевал доверие у профессионалов, к тому же данная конструкция будет смотреться современно и займет немного места.

Ворота своими руками. Чертежи, фото и видео

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

При обустройстве ограждений вокруг дома или дачного участка обязательно возникает вопрос: как сделать ворота своими руками. Чертежи, фото и видео материалы, приведенные в этой статье, помогут разобраться с процессом установки таких конструкций, а также определиться с выбором способа открывания. После тщательного просчета всех тонкостей и нюансов можно подобрать оптимальную, подходящую конкретному участку конструкцию и заранее подготовить все необходимое.

Современные распашные ворота

Распашные ворота

Самым простым и довольно удобным считается вариант распашных ворот со встроенной калиткой. Подобную схему чаще всего используют при обустройстве ограждений для частного дома ввиду простоты конструкции и возможности установки своими руками.

Чертеж обустройства распашных ворот с калиткой

Согласно этой схеме створки и калитка устанавливаются на обычные петли, приваренные к опорным столбам. Их крепление может производиться двумя способами: с внутренней и внешней стороны опор. От варианта монтажа и разновидности петель зависит сторона открывания ворот. Чаще всего створки изготавливаются в виде металлических рам, выполненных из профильной трубы или металлического уголка. Обшивка может проводиться из разных отделочных материалов, сюда можно отнести:

  • древесину;
  • листы тонкого металла;
  • профнастил.

Схема создания кованых ворот своими руками

Неплохо смотрятся и кованые створки, но их создание лучше всего доверить мастеру ввиду сложности такого процесса. Без специальных навыков невозможно собрать такие ворота своими руками. Чертежи, фото и видео для облегчения самостоятельного монтажа других типов ворот можно найти ниже.

Распашные ворота своими руками (видео 1)

Монтаж распашных ворот

Если распашные ворота планируется выполнять из сравнительно легкого материала – профнастила, то в качестве опорных столбов прекрасно подойдут металлические трубы, имеющие диаметр 80-100 мм. Для такой задачи подойдет и профилированная квадратная труба.

Сами створки выполняются из труб с квадратным сечением, но меньшего размера. Рекомендуемые габариты 40х25х3000 мм. С помощью сварки изготавливают каркас створок в виде обычных рамок и затем усиливают поперечинами или диагоналями из того же материала. Обязательно нужно предусмотреть на створках места для засовов, замков и ограничителей открывания-закрывания.

Распашные ворота в частном доме

Начинают монтаж подобных конструкций с установки опорных столбов. Ниже описано, как выполнить монтаж опор для ворот своими руками. Чертежи, фото и видео помогут разобраться во всех тонкостях работ.

Статья по теме:

Устройство ворот для частного дома. Фото возможных вариантов. Виды ворот для частного дома. Фото вариантов установки. Обустройство распашных и раздвижных въездных групп. Автоматизация ворот.

Установка опорных столбов: два способа

Установка опор может производиться двумя методами: обычным забиванием или бетонированием. Чтобы качественно установить металлическую трубу в землю, необходимо заранее проделать отверстие и с помощью большой кувалды забить опору. Уровень забивания составляет примерно 120-130 см.

Такой способ считается самым простым, гарантирует быстроту выполнения и высокую надежность будущей конструкции. После установки опоры нужно закрепить к стойкам ограждения или, если требуется к дворовым постройкам. Далее привариваются навесы, на которые впоследствии подвешиваются собранные заранее створки.

Схематическое изображение опор и каркаса распашных ворот

В качестве другого способа установки опор можно использовать бетонирование. Его можно выполнить с армировкой или без обвязки металлической арматурой. Для этого подготавливают отверстия, диаметром примерно 25-30 см, а глубиной 150-200 см. Эти значения могут изменяться в зависимости от сечения опорного столба. На дно подготовленных ям засыпают так называемую подушку – слои песка и щебенки, которые потом утрамбовываются.

Распашные деревянные ворота

После этого столб устанавливается на подготовленную подушку, при необходимости устанавливается арматурная обвязка и вся конструкция заливается бетоном. Для этого можно использовать цемент марок М-200, 250. Пока раствор свежий, столб устанавливают по уровню и фиксируют дополнительными подпорками. Неплохо смотрятся опорные столбы, выполненные из кирпича. В этом случае места для крепления петель встраиваются прямо в кладку.

Распашные ворота своими руками (видео 2)

Раздвижные ворота

Из всех вариантов раздвижных ворот можно выделить три самых распространенных. Они бывают:

  • консольными;
  • откатными;
  • подвесными.

Наименьшей популярностью из этих разновидностей пользуются подвесные ворота. При их установке ограничивается высота проезда, так как сверху монтируется металлический профиль, на который подвешивается створка.

В регионах, где зимы холодные и снежные не стоит устанавливать откатной вариант ворот. Для их полноценного использования придется постоянно очищать их ото льда и снежных заносов, что не всегда удобно. В остальном подобные конструкции довольно хороши, они не требуют большой площади для полного открывания.

Конструкция откатных ворот

Совсем несложно изготовить откатные ворота своими руками. Чертежи, фото и видео материалы помогут разобраться с особенностями монтажа таких конструкций. Для откатных ворот нужно предусмотреть свободное пространство вдоль забора. Примерные размеры створки приведены на рисунке.

На поверхности земли оборудуется специальный рельс или профиль, по которому створка будет передвигаться с помощью специальных роликов. В верхней части также устанавливаются роликовые элементы и дополнительные скобы, которые будут придерживать полотно при передвижении.

Раздвижные ворота на роликах

Как установить консольные ворота своими руками.


Чертежи, фото и видео этапов работ

Консольные ворота считаются сложнее в устройстве, чем их собратья. Но именно специальное устройство гарантирует надежную работу даже в морозное время года. Основные преимущества ворот такого типа: отсутствие ограничения по высоте и возможность установки только одного опорного столба. Они не имеют контакта с наземным рельсом, поэтому их использование в любую погоду не доставляет особых проблем.

Откатные ворота своими руками (видео)

Особенности сборки створки и подготовки фундамента

Полотно ворот монтируется на заранее подготовленную раму, выполненную из металлической трубы, профиля или уголка. Снизу к раме приваривается направляющая балка, внутри которой устанавливаются роликовые каретки. Именно по ним основание перемещается в обе стороны, осуществляя открытие и закрытие конструкции.

3D-эскиз консольных ворот

Полезный совет! После сварки каркаса, полученные швы необходимо зачистить болгаркой, а также устранить со всей поверхности очаги коррозии.

Чтобы узнать необходимый размер таких ворот, нужно условно их разделить на две части: закрывающую проем и противовес. Длина противовеса (консольной части) должна составлять 35-50% от ширины необходимого проема. Под консольную часть требуется обустройство фундамента, чтобы выдерживать нагрузки, создаваемые воротами при движении.

Откатные ворота в частном доме

Полезный совет! Стандартный проем для удобства въезда через ворота должен составлять 4 метра. Соответственно длина консольной части будет около 2 метров.

Для этого необходимо подготовить швеллер №20, длиной равной консольной части ворот. Затем выкапывается котлован, примыкающий к опорному столбу. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы. Также необходимо создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.

Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются заподлицо с кирпичной кладкой (отделкой)

После заливки готовому фундаменту требуется около месяца, чтобы окончательно выстояться, но уже через неделю он наберет максимальную прочность, после чего можно начинать монтаж створки.

Примеры конструкций различных видов откатных ворот

Необходимая фурнитура

Фурнитура для консольных ворот, представленная на строительном рынке, довольно разнообразна. При ее выборе нужно учитывать ширину проема и вес готовой створки. Стандартный набор включает в себя:

  • 6 метровая направляющая балка;
  • две роликовые опоры;
  • концевые ролики;
  • ловители концевых роликов;
  • дополнительное устройство с 2 роликами;
  • заглушки для концов балки.

Распашные металлические ворота

Полезный совет! Чтобы работа механизмов не вызвала проблем, ролики необходимо крепить в одной плоскости.

В комплекте обычно находится инструкция по сборке, с ее помощью можно собрать всю конструкцию ворот своими руками. Чертежи, фото и видео, собранные в этой статье, помогут детально разобраться со всеми нюансами.

Распашные ворота (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

этапы и нюансы процесса изготовления

Тема этой статьи – как сделать откатные ворота своими руками. В ней вы почерпнете информацию о технологии изготовления воротных конструкций этого типа, узнаете о некоторых хитростях и нюансах, невыполнение которых приведет к снижению качества изготовляемого изделия. Зная предлагаемую информацию, вы спокойно можете говорить на равных со специалистами в этой области строительства.

Откатные ворота на загородном участке

Преимущества и недостатки откатных ворот

Перед тем как непосредственно перейти к разбору темы: как самому сделать откатные ворота, необходимо обозначить плюсы и минусы этой конструкции.

Преимущества:

  • простота открывания, не требующая больших усилий;
  • разумная себестоимость изделия;
  • легко поддается автоматизации;
  • нет необходимости фиксировать ворота в открытом состоянии, ветер их не закроет, как распашные.

Недостатки:

  • для изготовления необходимо приобрести специальную фурнитуру, ее можно изготовить и своими руками, но качество изделия гарантировать может только специалист высокой квалификации;
  • для отката потребуется место;
  • под сами ворота заливается прочный фундамент, который увеличивает материальные расходы.
Фурнитура для откатных ворот

Что касается участка для отката, то его длина рассчитывается по следующей формуле:

L = H x 1,4,

где L – длина ворот, H – ширина воротного проема в свету.

Повышающий коэффициент можно взять 1,33, но не меньше. Почему именно такая длина участка выбирается. В принципе, она равна длине самих ворот. Все дело в том, что в конструкции есть так называемый хвостовик. Он выполняет функции противовеса самому воротному сооружению, чтобы оно не завалилось в процессе перемещения. Да и само смещение с хвостовиком намного легче.

Если участок отката попадает в этот размерный диапазон, или он больше, то смело можете заниматься изготовлением и установкой откатных ворот. Если отрезок территории сделать это не позволяет, то придется выбирать другой тип въездных ворот.

И еще несколько тонких моментов, касающихся хвостовика:

  • если ширина воротного проема превышает 5,5 м, то хвостовик нужно делать не треугольной формы, а прямоугольной;
  • при этом длину этой части воротных конструкций нужно делать в диапазоне 45-50% от размера ширина проема.
Слева хвостовик, незакрытый отделочным материалом

Проем для откатных ворот

Начнем с того, что обычно проем ограничивается двумя столбами, собранными из кирпича. Для откатных ворот потребуется в них вставить закладные размерами 60х60 мм в количество трех штук на каждый столб. Закладные должны располагаться на вертикальной плоскости тумб, расположенных в сторону двора. На них впоследствии будут крепиться нашельники. Оптимально, если в столбы установить стальную трубу, к которой закладные будут привариваться.

Требования к кирпичным столбам:

  • они должны быть собраны вертикально;
  • высокая прочность сооружения, чтобы в процессе эксплуатации откатных ворот столбы не шатались, не заваливались;
  • собирают их на фундамент, глубина которого должна быть ниже уровня промерзания грунта в районе строительства.

Внимание! Если столбы представляют собой один из видов металлопрофиля, то закладные в них не требуются. Нашельники будут привариваться к стойкам.

Проем для откатных ворот в полном комплекте

Фундамент под ворота

Перед тем как сделать откатные ворота самостоятельно, необходимо разобраться, как они будут открываться. В их конструкции будет установлена фурнитура, которая собой представляет ролики, прикрепленные к нижней несущей балке ворот. Они будут перемещаться по рельсу. Последний является основой с высокой несущей способностью.

Чтобы рельс не двигался и не смещался, его бетонируют в грунте. То есть сооружают фундамент. Самый простой и надежный вариант – фундамент ленточный.

Его размеры:

  • длина – половина ширины воротного проема;
  • глубина – 1-1,5 м в зависимости от типа грунта на стройплощадке;
  • ширина 40-50 см.

Копать траншею начинают от одного из столбов, в сторону которого будет производиться откат.

В качестве рельса обычно используют швеллер шириною 10-16 мм. К нему приваривают арматуру диаметром 10-14 мм, из которой формируют армирующий каркас.

Сооружение ленточного фундамента для откатных ворот

Далее проводятся следующие операции:

  • устанавливают швеллер и приваренный к нему армокаркас в траншею так, чтобы его верхняя плоскость находилась на уровне конечной отделки территории дачного участка: тротуарная плитка, асфальт, брусчатка и прочее;
  • швеллер выравнивают строго по горизонтали;
  • рельс должен прижиматься к столбу;
  • при необходимости монтируется опалубка для выступающей над грунтом части фундамента;
  • проводится заливка траншеи бетонным раствором;
  • через неделю опалубка снимается, через другую фундамент можно нагружать.
Готовый фундамент для откатных ворот
Классификация ворот для гаража, преимущества и недостатки предлагаемых моделей

Изготовление несущей рамы откатных ворот

Переходим к основному разделу статьи – как самому сделать откатные ворота для дачи, то есть будем разбираться непосредственно с процессом сборки.

Обратите внимание, что комплектующие для сборки можно закупать отдельно или готовыми наборами. Например, примеры таких готовых комплектов для сборки откатных ворот можно найти у производителя ворот и комплектующих «АЛЮТЕХ»

В первую очередь надо изготовить раму. Для этого используется один из видов металлопрофиля. Сегодня мастера свое предпочтение отдают профильной трубе. С ней проще работать, плюс, этот материал обладает невысокой массой, но высокой несущей способностью.

Рама собирается из двух каркасов, вставленных друг в друга. Внешний будет выполнять функции несущей конструкции, внутренний используется для обшивки и увеличения жесткости общего изделия. Поэтому для первого лучше использовать трубу сечением 60х30 мм, для второго 40х20 мм.

Вариант схемы рамы откатных ворот

Сначала собирается внешний каркас. Перед тем как сварить откатные ворота, имеется в виду каркасную конструкцию, необходимо определиться с размерами. С длиной все понятно, об это было написано выше. Что касается высоты, то оптимальный размерный диапазон – 1,8-2,0 м.

Поэтому профильная труба подрезается под эти размеры с учетом требуемого их количества. Обратите внимание, что нижняя направляющая должна иметь длину – ширина проема, плюс 40%. Верхняя должна равнять ширине проема. Отрезаются и две вертикальные стойки, а также наклонный элемент, который сформирует хвостовик.

Теперь потребуется ровная площадка, где все отрезанные трубы укладываются по месту своего расположения и привариваются друг к другу электросваркой.

Если спросить у мастера, как самому сделать раздвижные ворота, то он ваше внимание обратит на следующие требования к раме:

  • все углы конструкции должны быть прямыми;
  • само воротное полотно должно быть в одной плоскости без перекосов и искривлений;
  • швы делаются сплошными.
Рама из внешнего и внутреннего каркасов
Дешевый забор для дачи – оригинальные ограды из дерева, металла и подручных материалов

Внешняя рама готова, можно вваривать внутренний каркас из трубы 40х20 мм. Он усилит конструкцию откатных ворот, увеличит ее жесткость и станет основой для отделки. Здесь есть они момент, который надо принять во внимание.

Если для отделки выбран профнастил, то промежуточные вертикальные элементы должны устанавливаться через промежутки, равные ширине профилированного листа. То есть стыковаться панели профнастила должны на промежуточных стойках. Если один из листов полностью не помещается, то его болгаркой подрезают под требуемый размер.

Если ворота будут обшиваться с одной стороны, то внутренний каркас надо сместить внутрь, то есть в сторону двора. Величина смещения – толщина отделочного материала, к примеру, высота волны профнастила, или толщина досок.

Размеры элементов внутреннего каркаса определяются методом замера рулеткой внутренних плоскостей каркаса внешнего. Ничего рассчитывать не надо. Просто отмерили, перенесли величину на профильную трубу 40х20 мм, отрезали болгаркой. Установили на внутреннюю плоскость наружного каркаса и приварили к нему точечным швом. Конечный результат хорошо виден на фото ниже.

Каркас откатных ворот в сборе

Итак, рама ворот готова, остается приварить к нижнему несущему элементу, по всей его длине, направляющую, которая входит в комплектацию фурнитуры для откатных ворот. Рекомендуется это делать, используя струбцины, чтобы направляющий элемент не повело во время крепления.

Рама откатных ворот приварена к направляющей

Внимание! Внутренний каркас и направляющую надо приваривать к внешнему каркасу в шахматном порядке короткими проварками, а не сплошным швом. Это один из важных нюансов процесса, как сделать выдвижные ворота. Неправильный подход к этой операции приведет к тому, что внешний каркас «поведет».

Следующие операции:

  • зачистка швов;
  • грунтовка рамы;
  • ее покраска.

И последнее – монтаж отделочного материала. В независимости от того, что было выбрано, элементы обшивки крепят к внутреннему каркасу саморезами по металлу. У них на конце не винт, а бур, с помощью которого крепежное изделие легко может само просверлить сталь толщиною до 3 мм. А у профильной трубы как раз такая максимальная толщина металла. При этом крепежи должны вкручиваться перпендикулярно к монтажной поверхности.

В принципе, ответ на вопрос, как сделать откатные ворота своими руками, дан. Чертежи, которые есть в свободном доступе в интернете, могут и не пригодиться. Слишком проста их конструкция.

В видео показано, как собирается рама отдвижных ворот:

На этом можно считать, что ответ на вопрос, как сделать раздвижные ворота, был дан полностью. Конечно, есть множество дополнительных нюансов, на которые надо обращать внимание. Но, как показывает практика, у каждого мастера с большим опытом свой подход к реализации поставленной задачи. Поэтому тот, кто решает задачу, как сделать раздвижные ворота своими руками, должен понимать, что качество конечного результата – это опыт проведения строительных операций этого типа, плюс навыки работы с инструментами: электросварочный аппарат, болгарка и прочие.

Регулируемая по высоте каретка
3 классических варианта устройств ворот из профлиста и общая технология монтажа

Заключение

Итак, мы разобрали тему – как сделать сдвижные ворота своими руками. Поэтапно рассмотрели не только сборку рамы, обшивку и монтаж, но и обозначили строительные процессы, связанные с установкой столбов воротного проема и закладкой фундамента под саму воротную конструкцию. Отметим, что все эти процессы не такие простые, как это может показаться на первый взгляд. Поэтому стоит рассмотреть вариант привлечения специалистов, чем испытывать судьбу и испортить приобретенные материалы.

Дополнительно

Выставка домов «Малоэтажная страна» выражает искреннюю благодарность специалистам компании «АЛЮТЕХ» за помощь в создании материала.

Группа компаний «АЛЮТЕХ» — ведущий производитель алюминиевых профильных систем на территории СНГ, и один из лидеров рынка роллетных систем. и секционных ворот в Западной и Восточной Европе.

Если Вам нужна более подробная консультация, то можете воспользоваться следующими контактами:

сайт: www.alutech.ru
тел.: 8 (800) 500-27-60

как сделать, чертежи, фото, видео

При обустройстве загородного дома не второстепенную роль играют ворота, которые выступают первой преградой для злоумышленников.

Видео — какие бывают откатные ворота?

Современные технологии позволяют, помимо решения вопроса безопасности, обустраивать комфортный въезд на территорию участка. Среди большого многообразия наиболее перспективными считаются раздвижные (откатные) системы, которые подразделяются на ручной и автоматический тип.

Почему так популярны раздвижные ворота

  • Функциональность и удобство использования.

Откатные ворота не ограничивают высоту проезжающей конструкции. Удобны в использовании. При желании конструкцию раздвижных систем можно собрать своими руками без привлечения специалистов, достаточно закупить необходимый материал или использовать другой подходящий.

  • Простота конструкции.

Подвесные раздвижные ворота без автоматики представляют собой легкую конструкцию. При желании можно разобраться в данной теме и произвести установку всей системы самостоятельно, тем самым сэкономив на услугах монтажа и производства. Достаточно будет изучить наши материалы. Чертежи, фото, схемы, видео подробно отвечают на вопросы: как сделать, как установить, какие материалы использовать.

  • Отсутствие ограничений пространства, за исключением места у ограждения участка. Движение ворот осуществляется вдоль забора. Не требуется дополнительное пространство на участке, в отличие от распашных типов.
  • Возможность автоматизации, при дополнительных затратах.

Для автоматизации потребуется установка более сложной конструкции, в состав которой, помимо основной, дополнительно входят радиоприемник, фотоэлементы, рейки и привод.

  • Долгий срок эксплуатации, примерно 10-15 лет. Роликовые или рельсовые тележки двигаются внутри направляющих, защищающих их от влияния внешних факторов: загрязнений, дождя, снега.

Раздвижные ворота имеют и несколько минусов: не всеобщая доступность по стоимости, более громоздкий и большой вес конструкции, в отличие от распашных ворот.

Основные виды раздвижных систем. Выбор оптимального варианта

Помимо принципов действия механизма, раздвижные системы подразделяются также на два вида: движущиеся на рельсах и на роликах.

В зависимости от потребностей установщика выбирается тот или иной тип. Для конструкции рельсовых раздвижных ворот необходим проем более 5 м, что могут позволить только предприятия. В частных владениях использовать большую территорию для таких целей не целесообразно, поэтому на даче, в коттеджах используют более комфортабельный и малогабаритный тип роликовых систем.

Даже более низкая стоимость не привлекает устанавливать на гараже, на даче рельсовые ворота, поскольку они обладают большими минусами.

  • Во-первых, рельсы выступают над проезжей частью, создавая тем самым неудобство.
  • Во-вторых, они требуют дополнительного ухода: их следует постоянно чистить от внешних загрязнений.
  • В-третьих, ввиду больших размеров и тяжеловесности, рельсовые ворота практически невозможно собрать без автоматики. При эксплуатации постоянно требуется дополнительное усилие.

Тем самым, оптимальным вариантом в частном строительстве являются раздвижные роликовые ворота. В данной статье будут подробно представлены самодельные системы, с момента монтажа до ввода в эксплуатацию.

Ролики для откатных ворот

Принцип действия и составляющие системы раздвижных ворот

В состав раздвижных ворот входит следующая фурнитура:

  • консоль – основа всей системы. Направляющая балка, внутри которой движутся шарики;
  • две каретки с роликами. Различают концевую и верхнею каретки, и каждая из них выполняет определенную функцию. Концевой ролик создает устойчивость створки в закрытом положении. Верхний носит функцию устойчивого и надежного движения полотна вдоль балки.
  • улавливатели, ограничивающие расстояние движения створки по консоли;
  • заглушки, защищающие консоль от загрязнений;
  • система автоматизации, включающая электропривод, зубчатую рейку, фотоэлементы, пульты дистанционного управления, сигнальную лампу.

Как показывает практика, в случаи самостоятельной сборки конструкции производить закуп необходимых комплектующих частей лучше на оптовом складе у одного поставщика. Тем самым, ограждая себя от лишних форс-мажорных ситуаций при монтаже.

Подготовка к  установке

Перед проведением работ необходимо определиться с размером ворот. Ширина въездного проема должна обеспечивать свободный въезд, и при необходимости, как это бывает на узких улочках, и разворот. Следует учесть, что расстояние отката вдоль забора должно составлять 1,5-й размер ширины полотна.

В зависимости от габаритов будет выбран материал самих ворот, и соответственно фурнитура. Для полотна стараются выбрать более легкий материал, так как его вес будет создавать нагрузку на ролики и крепежную систему.

Выбрав оптимальный вариант раздвижных ворот, следует найти либо составить чертеж всей конструкции. Схема послужит компасом в последующих работах.

Установка раздвижных ворот

Весь процесс установки раздвижных ворот проходит в несколько этапов и может занимать несколько дней.

  • Устройство фундамента;
  • Монтаж необходимого питания электропривода;
  • Изготовление основной конструкции раздвижных ворот;
  • Сборка;
  • Пусковые работы. Проверка работоспособности.
  • Устройство фундамента.

Мастер-класс по изготовлению откатных ворот на видео

В зависимости от типа материала полотна ворот используют соответствующий фундамент. Например, ворота из профнастила раздвижные будут создавать оптимальную нагрузку, и для их монтажа подойдет основа из бетона и арматуры длиной около 2-х метров. Длина основной опоры для любых раздвижных ворот должна составлять не менее 1/2 ширины створки ворот.

Устройство фундамента является самым важным процессом, от того насколько правильно и грамотно подошли к его строительству зависит срок эксплуатации и надежность использования.

Вся конструкция раздвижных ворот держится на опорных столбах, которые монтируются в фундамент.

Основанием является закладная, или швеллер — подкладка, шириной 12 см, к которой приваривается арматура.

Горизонтальное положение арматуры фиксируется залитым бетоном.

Яма для фундамента располагается непосредственно возле забора.

Глубина фундамента фиксируется на длину промерзания. Не существует конкретного значения, поскольку для каждого региона существует своя мера. Обычно глубину просчитывают, опираясь на длину полотна, и она составляет примерно 1/2 либо 1/3 его части. Даже самодельные ворота следует устанавливать исходя из общеизвестных данных. Экспериментирование с уменьшением глубины может привести к пагубным последствиям.

В случае устройства автоматических раздвижных ворот, еще на этапе закладки фундамента, следует учесть наличие электропровода. Поэтому немного выше швеллера для него закладывается металлическая площадка, которая будет служить защитой от воздействия природных катаклизмов.

Гофра служит изолирующим материалом для проводов электропривода.

Ширина фундамента, как правило, составляет 500-600 мм. Для заливки используется бетон (М-200) либо смесь бетона с цементом (М-400).

Проведя его закладку, следует дождаться полного высыхания: летом выждать 7 дней, зимой, весной, осенью – 14 дней. И только по истечении требуемого периода времени приступать к дальнейшему монтажу.

Монтаж необходимого питания электропривода

Процесс автоматизации раздвижных ворот начинается уже на этапе закладки фундамента. Через него подведено питание 220 В посредством электропривода, упакованного в гофру и отделенного металлическим каркасом. На расстоянии 5-7 см выше швеллера выступает пучок проводов, которые будут подключены к двигателю и сигнальной лампе.

Большинство раздвижных ворот, смонтированных своими руками, представляют собой конструкцию без автоматики. Если собрать устройство таких ворот сможет любой человек без специальных навыков, то для подведения электропитания, установки и подключения электродвигателя, сигнальной лампы и т. д., требуется определенный уровень подготовки.

При отсутствии знаний и навыков, в данном вопросе обойтись без услуг специалистов-электриков невозможно.

Изготовление основной конструкции раздвижных ворот

Все компоненты конструкции можно изготовить самостоятельно. Основным материалом для каркаса рамы выступают металлические трубы из пункта металлолома. Створка ворот — из профлистов металла или дерева. Затратным материалом на данном этапе служит только фурнитура, приводящая в действие весь механизм откатных ворот.

Используемые комплектующие обязательно проходят подготовительную процедуру. Металлические части очищаются от ржавчины, обезжириваются и грунтуются. И только потом изготавливается каркас рамы. Сначала сваривается несущая часть, а затем обрешетка для прочности.

Когда каркас рамы полностью готов, к ней привариваются несущие части фурнитуры согласно схеме раздвижных ворот. После всех сварочных работ, сварочные швы зачищаются, и вся конструкция подвергается покраске. Используется алкидная краска, не требующая особой предварительной обработки окрашиваемой поверхности и придающая воротам товарный вид.

Подготовленная рама с фурнитурой служит створкой раздвижных ворот, которая обшивается профлистом из дерева либо металла.

Сборка

После того, как основные компоненты конструкции готовы, можно приступать к заключительному этапу монтажа: сборке.

Готовая рама накатывается на ролики, предварительно выставленные на швеллере на максимальное расстояние друг от друга. Если при внешнем осмотре не наблюдаются какие-либо отклонения, то платформа тележки приваривается. Если есть — то повторяют установку рамы на ролики. После приваривания роликов прикрепляются сваркой улавливатели, которые дополнительно крепятся к опорным столбам. Использование шурупов, гаек при установке раздвижных ворот крайне нежелательно.

На этом процесс монтажа системы закончен.

Пусковые работы. Проверка работоспособности

В конце работы проверяется работоспособность раздвижных ворот. Движение створки должно быть легким, без препятствий. В случае необходимости сразу устраняются какие-либо недочеты.

В случае автоматических раздвижных ворот «Ход» регулируется дистанционным пультом. Удовлетворительным считается их отклик на подаваемые сигналы без помех и замедлений.

Изготовление и установка раздвижной системы ворот не сложный, но трудоемкий процесс. Малейшая неточность может привести к трудоемким переделам в последующем. Поэтому перед началом работ следует посоветоваться со специалистами. Особенно если система представляет собой более сложный вид конструкции, чем обычный тип. Например, двойные раздвижные ворота. Не всегда для установки таких ворот будет достаточно информации со схем, чертежей. Как правило, при монтаже возникают непредвиденные проблемы, и большинство из них связано с автоматическим приводом.

Видеоинструкция по созданию самых простых откатных ворот

Как сделать простые откатные ворота самостоятельно? На видео ниже приводится инструкция по созданию самой простого и недорогого варианта таких ворот.

Еще одно видео о простых откатных воротах.

Раздвижные ворота для дачи своими руками

Дачные ворота бывают распашными и раздвижными. Раздвижные, или откатные, ворота имеют больше преимуществ, чем устаревшие распашные. Основной выгодой таких ворот является экономия пространства, поскольку они просто отодвигаются в сторону вдоль ограждения. Сейчас раздвижные ворота для дачи изготавливаются любого размера, толщины и конфигурации.

Так выглядят откатные ворота

Откатные ворота устроены просто и удобно, многие из них оснащаются электроприводом, что увеличивает комфорт. Их прочность прямо зависит от материала, выбранного владельцем, а также качества сборки. Дизайн входной группы такого типа также имеет большие различия: от простой прямоугольной формы до изысканных фигурных моделей с ажурными решётками. Это позволяет подобрать индивидуальный вариант для каждой дачи.

Плюсом является и отсутствие у современных моделей верхних и нижних направляющих, это облегчает установку и минимизирует уход. Такой прогресс способствовал росту популярности откатных моделей, сейчас они самые востребованные. Их модернизированные разновидности удобны, надежно закрывают вход, отлично вписываются в дачный ландшафт и долго служат.

Важно! Главным требованием при монтаже входной группы данного типа является бетонирование фундамента и наличие места вдоль ограждения, чтобы полотно беспрепятственно отодвигалось в сторону.

Как устроены откатные модели?

Современные варианты раздвижных ворот являют собой прочный каркас, крепящийся к профилированной балке, движущейся по роликовым тележкам, которые имеют внутри закрытые подшипники по восемь штук в каждой, заполненные смазкой на весь срок эксплуатации механизма. Чтобы внутрь тележек не попадала грязь и вода, они надежно закреплены внутри балки. Так компоненты ворот эффективно защищены от погодных условий. Качественная фурнитура рассчитана на десятилетия безупречной службы.

Устройство раздвижных ворот

Каркас входной группы делают из металла, а обшить его можно деревом, профнастилом, любыми металлическими листами. Популярным вариантом считаются кованые ворота. Вся конструкция крепится к несущим столбам, металлическим или кирпичным.

Самостоятельное изготовление ворот для дачи

Раздвижные ворота можно купить, заказать индивидуальное изготовление или сделать своими силами. Самостоятельно изготовленные обойдутся намного дешевле покупных. Сделать их несложно, необходимые комплектующие можно приобрести в магазине. Для работы понадобится заранее приготовить такие материалы:

  • металлический трубный прокат, плотный деревянный брус или бетонные столбы;
  • широкий металлический швеллер;
  • арматуру;
  • цемент, песок и мелкий щебень для фундамента;
  • направляющий рельс и профилированные трубы для каркаса;
  • шлифмашину и сварочный аппарат;
  • комплект фурнитуры;
  • грунтовку, краску, защитные очки.

Сначала нужно установить несущие опоры. Если в качестве столбов выступают металлические профильные трубы, их сечение должно быть минимум 10х10 см. Более тонкие трубы могут не выдержать вес конструкции. Если готовых столбов нет, можно выложить их из кирпича.

Под кирпичные столбы обязательно бетонируется фундамент глубиной один метр. И фундамент, и сами столбы нужно армировать металлическими прутами, а часть арматуры выпускают из столба внутрь двора: на ней будут крепиться стойки ворот. После бетонирования несущих столбов приступают к основному фундаменту. Он располагается вдоль ограждения в направлении отката ворот.

Траншея для фундамента имеет такие размеры: глубина – 1 метр, ширина – 30 сантиметров, длина — половина размера проёма будущих ворот. Далее готовят металлическую конструкцию: на швеллер, шириной около двадцати сантиметров, привариваются ножки из арматуры, их диаметр — 10мм. Десяти ножек будет достаточно. Траншея заполняется смесью цемента и речного песка почти доверху, потом укладывают швеллер ножками вниз и бетонируют вровень с землей.

Важно! Готовому фундаменту необходимо выстояться минимум неделю, раньше этого срока приступать к монтажу ворот нельзя. За неделю бетон хорошо схватится и приобретет нужную прочность.

Подготовка полотна раздвижных ворот

Пока выстаивается бетон, есть время заняться изготовлением каркаса и обшивкой полотна. Поверхность направляющего рельса и профилированные трубы для каркаса тщательно чистят от налета, ржавчины, масляных отложений. Лучше всего очищать металл шлифовальной машинкой и щеткой из металла. После очистки вся поверхность должна быть обезжирена растворителем. Потом все это покрывается антикоррозийной грунтовкой, наносить которую можно кистью либо краскопультом. Прогрунтованные трубы оставляют до высыхания.

Установленная рама откатных ворот

Предпоследний этап – сборка рамы для ворот. Направляющий рельс шестиметровой длины кладут разрезом вниз и приваривают профильную трубу; её сечение – 60х30х2мм. К приваренной трубе крепятся стойки такого же сечения, сверху приваривают верхнюю трубу. Чтобы конструкция не была перекошенной, тщательно проверяются все углы каркаса. Осталось немного: зашлифовать швы от сварки, нанести слой грунтовки, покрасить раму. Красить лучше всего алкидной эмалью. Когда подготовительные работы окончены, можно обшивать раму полотном. Для дачных раздвижных ворот хорошо подходит листовая сталь, деревянное полотно или профнастил.

Установка ворот

Полотно ворот готово, фундамент выстоялся, можно начинать установку конструкции. Чаще всего раздвижные ворота устанавливают внутри ограждения, и очень редко установка производится снаружи.

Комплект фурнитуры для раздвижных ворот включает роликовые тележки. Они выставляются на швеллере, который забетонирован в проёме ворот. Сверху на тележки одевают направляющий рельс, само полотно выставляют по уровню ограждения и фиксируют сваркой. На столбах в верхней и нижней точке крепят улавливатели ворот и поддерживающие ролики.

Правильное крепление фурнитуры

Если опоры из металла, ролики и улавливатели приваривают к столбу; если опоры сделаны из кирпича или гранита, сначала к ним крепится дюбелями металлическая стойка, а к ней – фурнитура.

Видео по установке откатных ворот

Источник: http://rusograda.ru/vorota/razdvizhnye-vorota-dlya-dachi

57 фото установки разных типов ворот от экспертов

Задумав возведение любого типа ограждения для своего загородного дома или же во время строительства такого объекта, как автомобильный гараж, в любом случае встает вопрос о том, как сделать ворота собственными усилиями.

Содержимое обзора:

Виды ворот

Перед тем, как вы начнете закупать различные необходимые для дальнейшего строительства материалы, а также начинать сами работы, очень важно в целом понять, раздвижные ворота вы хотите, откатные ворота своими руками быстро сделать или же какой-либо другой вид.

Если не обратить своевременно внимание на все различные важные детали и выбрать таким образом не самую хорошую конструкцию, можно к несчастью обречь себя на дополнительные не только финансовые, но к тому же и временные затраты

Одним из самых простых вариантов, который на практике чаще всего можно увидеть в загородном доме – это распашные ворота с дополнительно встроенной или же непосредственно рядом установленной калиткой.

Такая конструкция ворот состоит прежде всего из двух столбов. Створки калитки, а также самих ворот при этом устанавливаются на петли, приваренные к опорным столбам.

В зависимости от пожеланий собственников дома и советов строителей они закрепляются иногда к внутренней стороне опоры, а иногда к внешней. Собственно в дальнейшем это окажет влияние на то, каким образом будут открываться створки ворот – наружу/вовнутрь.

Очень часто если фото ворот таких посмотреть, то можно заметить что они изготавливаются полностью из высококачественного дерева. Важный момент, на который стоит обратить внимание: при создании створок они ни в коем случае не должны оказаться чересчур массивными. В противном случае нагрузка на установленные петли и сами опорные столбы будет чересчур большой.

Всегда следует помнить о том что детали для подвеса по размерам, как и по свойствам прочности должны в идеале соответствовать весу выбранных створок.

Несмотря на то, что у данной конструкции есть огромное количество самых различных преимуществ в отличие от многих других, также у нее есть и свои минусы. Например, со временем может произойти наклон опорных столбов, или, что еще также бывает достаточно часто, провисание створок.

Однако стоит иметь в виду, что такого рода недостатки могут проявиться лишь в одном случае – если была изначально нарушена технология установки или если вес у створок был неверно подсчитан.

Преимущества раздвижных ворот

В последние несколько лет особенно популярными стали раздвижные ворота. В принципе чертежи ворот таких можно найти в свободном доступе практически на любом ресурсе. Их особенность заключается в том, что у них существует подразделение на несколько подвидов и выбирать прежде всего необходимо в зависимости от конкретных условий.

При этом стоит иметь в виду, что данный вариант ворот подходит только в том случае, когда есть достаточное пространство вдоль забора, который был установлен. В противном случае при открывании у подвижной створки просто не будет возможности перемещаться.

Задумав сделать откатные ворота, стоит иметь в виду, что их монтаж несколько сложнее, нежели, например, у ворот распашного типа. По бокам от проезда при установке этой популярной разновидности ворот чаще всего устанавливают достаточно громоздкие столбы прямо из белого или красного кирпича.

На них в дальнейшем монтируются ролики. Именно они поддерживают фиксаторы, а также скобы.

Подъемные ворота

Это идеальный вариант для последующего оснащения ими, например, гаража. Если вы подбираете идеальную защиту в виде ворот для закрытого проезда во внутренний двор дома, то данная разновидность ворот не подходит из-за того, что они ограничивают высоту.

При этом такие ворота всегда должны достаточно просто открываться и соответственно закрываться путем легкого поднятия и последующего сдвижения всего полотна резко вверх в ровное горизонтальное положение.

Чаще всего полотно для данного типа ворот создается из металла, который в дальнейшем обшивается или высококачественным деревом, или любым другим материалом.

Переходить к установке ворот следует в любом случае исключительно после того, как детально будут изучены абсолютно все чертежи и инструкции. Только тогда подготавливаются материалы, которые могут понадобится и собирается конструкция.

Обратите внимание!

Фото ворот своими руками

Обратите внимание!

Обратите внимание!


Как построить свои собственные раздвижные ворота с небольшими усилиями

Обновите свой забор, создав собственную раздвижную дату с помощью этого удобного руководства.

Если видеопроигрыватель не работает, вы можете нажать на эту альтернативную ссылку на видео.

У вас есть забор, который мог бы быть стильным средством доступа и выхода? Тогда почему бы не установить потрясающую и простую в сборке раздвижную дверь?

Следуйте этому руководству, чтобы узнать, как построить его самостоятельно, используя минимум материалов и немного усилий.

Счастливое строительство.

Источник: Интересное проектирование/YouTube

Как и в любом проекте такого рода, вам понадобятся некоторые материалы и инструменты:

Когда у вас есть материалы, пришло время приступить к сборке.

Создатель этого видео уже создал раму раздвижных ворот ранее, поэтому вам нужно немного наверстать упущенное. Возьмите свои кедровые доски, измерьте и обрежьте по размеру.

Если вы хотите воспроизвести тот же внешний вид, прорежьте канавку в центре каждой доски, готовую к установке оцинкованной сетки.

Вырежьте сетку по размеру и завершите всю раздвижную дверь, как показано на видео.

Источник: Интересная инженерия/YouTube

После этого все готово.

Следующим этапом является усиление углов раздвижной двери с помощью кронштейнов из нержавеющей стали. Убедитесь, что они надежно закреплены.

Затем возьмите винты с проушиной, вам понадобится около 6 штук.

Просверлите направляющие отверстия и надежно закрепите их, как показано на видео.Винты с проушиной должны иметь больший внутренний диаметр, чем выбранный вами оцинкованный столб.

Те, которые используются в этом проекте, имеют диаметр около 1 дюйма (2,54 см). Оцинкованная труба для этой сборки имеет диаметр 3/4 дюйма (1,9 см).

Источник: Interest Engineering/YouTube

Вкрутите по одному винту с проушиной в каждый угол раздвижной двери. Но убедитесь, что расстояние между ними достаточно для того, чтобы оцинкованная труба охватила их, и добавьте заглушки.

Затяните колпачки вручную, чтобы их можно было легко снять позже при регулировке.

Источник: Interest Engineering/YouTube

Затем возьмите колеса/ролики тележки и прикрепите «дно» раздвижной двери. Ролики не только добавят устойчивости воротам, но и позволят им плавно и предсказуемо скользить.

Здесь следует предостеречь. Убедитесь, что выбранные вами ролики подходят для использования вне помещений. Кроме того, убедитесь, что вы прикрепили их с помощью устойчивых к ржавчине винтов, таких как винты из нержавеющей стали.

Также необходимо обратить внимание на высоту остальной части забора или перил, на которые вы планируете установить ворота.Убедитесь, что они будут одинаковой высоты — вы не хотите, чтобы ворота были короче или выше.

Это вопрос личных предпочтений, но так будет выглядеть более эстетично, не говоря уже о профессиональном.

Источник: Интересное проектирование/YouTube

Затем, при необходимости, вырежьте отверстие в заборе или перилах того же размера, что и ворота. Если вы строите ворота как часть первоначального проекта забора, пропустите эту часть.

Источник: Interest Engineering/YouTube

Теперь добавьте больше шурупов с проушиной к анкерной стойке забора. Убедитесь, что они точно совпадают с теми, что на ваших воротах.

Они будут использоваться для того, чтобы ворота действительно скользили, а не просто падали с перил. Как и раньше, убедитесь, что вы сначала просверлили пилотные отверстия, чтобы уменьшить вероятность раскола древесины с течением времени.

Источник: Interest Engineering/YouTube

Теперь возьмите ворота, отвинтите заглушки и выровняйте анкерные болты с проушиной на столбе забора. Вставьте стойку через анкерный винт с проушиной и снова прикрепите торцевую заглушку, как показано на видео.

Источник: Interest Engineering/YouTube

Еще раз затяните вручную и проверьте раздвижную дверь. Она должна быть надежной и свободно перемещаться по рельсу.

Для другой стороны забора либо установите торцевую стойку (при необходимости), либо модифицируйте существующую часть забора, чтобы раздвижную дверь можно было поддерживать и, при желании, запирать.

Источник: Интересная инженерия/YouTube

Теперь ваши раздвижные ворота готовы! Теперь вы можете сделать шаг назад и полюбоваться своей ручной работой.

Молодец!

Интересная инженерия является участником партнерской программы Amazon Services LLC и различных других партнерских программ, поэтому в этой статье могут быть партнерские ссылки на продукты. Переходя по ссылкам и совершая покупки на партнерских сайтах, вы не только получаете необходимые материалы, но и поддерживаете наш сайт.

Как сделать откатные ворота из профнастила своими руками (чертежи)

Теперь в строительных магазинах можно найти множество материалов для изготовления заборов и ворот.Чаще всего это кованое железо, дерево и металл. Но постепенно лидирующие позиции начинает занимать такой материал, как профнастил, которому отдают предпочтение все больше владельцев земельных участков. Этот материал представляет собой оцинкованную сталь в листовом варианте с полимерным покрытием.

Что привлекает строителей и владельцев загородных домов из профнастила? Во-первых, это очень легкий материал, который хорошо проявляет себя в эксплуатации. Во-вторых, его легко установить. Попробуем подтвердить это на практике, узнав, как сделать откатные ворота из профнастила своими руками (фото-схему вы можете посмотреть в статье).Также разберемся в его разновидностях и постараемся подобрать оптимальный вариант.

Разновидности ворот из профнастила. Особенности их конструкции, преимущества и недостатки

Рассмотрим положительные стороны ограждений из этого материала:

  • Профилированные листы позволяют сэкономить, ведь их цена значительно отличается от кованых изделий или дерева.
  • Простота сборки и изготовления готовых деталей.
  • Высокий срок службы.
  • Ворота могут быть различной конструкции и управляться разными способами благодаря функциональности профнастила.
  • Благодаря тому, что профнастил выпускается разных цветов, вы можете выбрать цвет, который будет полностью удовлетворять эстетическим требованиям заказчика и гармонировать с любым экстерьером на участке.

Типы ворот из этого материала по способу открывания

  • Назад.
  • Подметание.
  • Раздвижные.
  • Для гаражей.
  • Поворот и подъем.

Наиболее распространены откатные ворота и ворота распашного вида. Ниже мы обсудим оба варианта. Также мы научимся делать откатные ворота из профнастила своими руками.

Ворота размашистые из профнастила

Это исполнение классическое, и многие привыкли видеть такой вариант на сайтах. Конструкция выполнена в виде двух стоек, на которых располагаются рифленые дверные полотна.

Благодаря тому, что в столбах используются несущие петли, достигается плавное открывание. Ворота или калитка обычно располагаются в соседней секции ограждения, но бывают случаи, когда калитка монтируется в одну из секций ворот.

Открытие осуществляется выдержкой вручную или автоматически, с помощью автоматического электропривода. Чаще всего привод используется для доступа на промышленные объекты и в другие небытовые помещения, но в последнее время автоматическое управление воротами нашло применение и в строительстве частных домов. Стоит отметить, что за счет использования профнастила при изготовлении ворот можно сэкономить на покупке привода, ведь ворота изготавливаются легче, чем аналогичные модели из других материалов, привод подходит для небольшой мощности.

Ворота распашные вызывают большой интерес благодаря доступности материалов и простоте в работе. Однако в тех случаях, когда раскрывать секции некуда, этот вариант придется отмести и разобраться, как сделать откатные ворота из профнастила своими руками.

Ворота из вторичного профнастила

Такие ворота считаются более удобными в эксплуатации благодаря своим функциональным характеристикам. Все дело в том, что при открывании они отъезжают в сторону, соответственно, не занимая полезного пространства впереди. Если территория не способствует использованию распашных ворот из-за отсутствия свободного места, такой вид ограждения будет просто незаменим.

Конструктивно можно добиться очень широкого проема для движения транспорта, ведь в длину такие ворота достигают и десяти метров. Используя откатные ворота зимой, можно не тратить много времени на тщательную уборку снега, ведь сугробы не будут мешать открытию створки, как это бывает при открывании распашных. Также, благодаря конструкции, исключающей направляющие в проеме, вам не придется беспокоиться о вождении автомобилей любой высоты. Стоит отметить, что использование откатных ворот без автоматики очень неудобно из-за большого размера створки, поэтому если вы думаете, как сделать откатные ворота из профнастила своими руками, стоит учесть момент о покупке привода.

Выделим основные недостатки, которые присутствуют в откатных воротах такого плана:

  • Конструкция ворот данного типа предполагает использование прочного фундамента, что увеличивает материальные затраты.
  • Также обязательно использование специальных комплектующих, предназначенных для организации правильной работы ворот.
  • Ну и, наконец, установка таких дверей сложнее и, как следствие, дороже.

На что обратить внимание при покупке профлиста?

В первую очередь необходимо ознакомиться с маркировкой и типом покрытия. Этот материал может быть разным по толщине, форме и высоте ячеек. Насколько герметичными будут будущие ворота, зависит от размера выступа на профлисте.

Вот некоторые обозначения, использованные в названии этого материала, которые помогут вам разобраться, как сделать откатные ворота из профнастила:

  • С — подходящие гофры для профнастила, небольшая толщина и высота профиля.
  • НС — материал универсального типа. Подходит как для заборов и ворот, так и для кровли.
  • Н – мощный профнастил, подходящий для строительства ангаров и больших помещений. В качестве материала для ворот не применяется.
  • Цифры в обозначении означают высоту профиля.

Следует отметить, что для возведения заборов и изготовления дверей используют такие профилированные листы, как С8 и С10, с высотой ребер жесткости 8 и 10 мм соответственно. Толщина материалов марки С8 составляет 0,4 мм, а вес они составляют около 5 килограммов на квадратный метр.Вес квадрата листа марки С10 больше — около 7 кг за счет его большей толщины.

Профнастил для ворот не только оцинкован, но и покрыт полимерным компаундом, предохраняющим материал от механических повреждений. Как было сказано выше, цветовых вариантов очень много, поэтому при просмотре образцов в магазине можно понять, как выглядит вживую нужный вариант, и решить, впишется ли он в экстерьер.

Ворота откатные из профнастила своими руками

Как уже отмечалось, установка этих ворот потребует немало усилий.Однако все будет вам по плечу, если вы разберетесь в конструктивных особенностях и поймете, как изготавливаются откатные ворота из профнастила своими руками. Фото и видео этого процесса, несомненно, сделают его еще проще.

Подготовка. Покупка комплектующих и составление чертежа

Перечислим необходимые детали. Без них невозможно сделать откатные ворота из профнастила своими руками на дачу:

  • Направляющая балка.Длину следует выбирать из следующего расчета: ширина проема х 1,6. Толщина будет зависеть от того, сколько весят ворота.
  • Роликовые тележки в количестве двух штук.
  • Две ловушки, для верхней и нижней части ворот.
  • Доска, предназначенная для стабилизации ворот, когда они открываются.
  • Роликовый валик, предназначенный для снижения шума при работе.

Если планируется изготовление откатных ворот из профнастила своими руками без привода, то не следует приобретать следующие материалы:

  • Переходник;
  • Стойка с насечкой;
  • Устройство управления;
  • Монтажное устройство;
  • Фотоэлементы и сигнальная лампа.

Уже отмечалась необходимость тщательного планирования, прежде чем приступить к изготовлению откатных ворот из профнастила своими руками. Чертежи должны содержать следующую информацию:

  • Длина дверного полотна.
  • Ширина противовеса.
  • Высота ворот.
  • Длина всех перемычек.

Подготовка фундамента и опорных столбов

Для начала нужно поставить в землю столбы, на которых будет держаться наша конструкция. Рассмотрим, из чего сделаны столбы:

  • канал;
  • Стальная труба;
  • Дубовый брус;
  • Кирпич или бетон с применением закладных.

Монтаж опорного столба

Рытье котлована ниже уровня промерзания грунтовых вод, используя строительный уровень, выставляется столб или труба. Затем все это необходимо залить раствором и дождаться его высыхания.

Что касается фундамента под откатный тип ворот, то здесь понадобится швеллер шириной до 200 мм и арматурные прутья 14 мм.Во-первых, «банкет» делается. Брусья нарезаются нужной длины и привариваются к швеллеру. После этого необходимо выкопать углубление следующей формы: около 1,5 метров в местах расположения столбов, и до полуметра между столбами. Дно канавки должно быть снабжено песчаной подушкой. В конце необходимо поместить «банкетку» в яму и выровнять ее. После заливки фундамент необходимо оставить на неделю для высыхания.

Каркас ворот

Для его изготовления понадобятся трубы 60 х 30 мм и 40 х 20 мм. По чертежу необходимо нарезать трубы необходимой длины, в этом поможет болгарка. После этого их необходимо очистить, обезжирить и покрасить. Чтобы откатные ворота из профнастила, своими руками установленные на даче, смотрелись лучше всего, перед покраской рекомендуется засыпать трубы грунтом. В первую очередь сваривается внешний каркас, а затем внутренний. Поскольку профнастил будет крепиться к внутреннему каркасу, необходимо продумать расстояние между перемычками.

Обшивка ворот профнастилом

Этот этап завершающий, для того чтобы сделать самодельные откатные ворота из профнастила своими руками. Требуются следующие действия:

  • Сначала необходимо установить раму на закаленное основание.
  • На швеллер банкетного стола необходимо прикрепить ролики. Их рекомендуется располагать как можно дальше друг от друга, но с учетом того, что концевой ролик не должен доставать до пробки в закрытом состоянии.
  • Далее на ролики нужно поставить ворота и выставить их по уровню.
  • Если все гладко, то следует черпать тележки-платформы.
  • Затем захватываются крючок и ловители.
  • Необходимо проверить совпадение ролика с нижним улавливателем и вертикальность установленной рамы.
  • В конце остается только обшить каркас профлистом. Лучше всего стараться использовать застежки равномерно. Стоит отметить, что профнастил лучше всего крепить саморезами или с помощью заклепок.Заклепки будут смотреться более эстетично, но если вы захотите снять лист, например, на замену, это будет очень сложно. Крепить необходимо только в пазы профиля, а зазор между элементами крепления не рекомендуется делать слишком большим. Все потому, что при сильных порывах ветра лист может порваться. Оптимальный вариант – на квадратный метр листа 6 шурупов.

Заключение

Вот и все. С вопросом, как сделать откатные ворота из профнастила, мы разобрались, теперь осталось пользоваться и считать сэкономленные деньги.Напоследок хотелось бы отметить, что при выборе ворот на свой участок следует учитывать все варианты. Приведенная выше информация поможет вам решить, какой тип ворот вам больше подходит, и какие материалы предпочтительнее использовать.

Если размеры вашего участка позволяют разместить на нем распашные ворота, то пренебрегать такой возможностью не стоит. Ведь фундамент и комплектующие обойдутся гораздо дешевле. Если есть возможность использовать только откатной тип ворот, то стоит помнить, что для него лучше предусмотреть автоматику.А в остальном вам поможет эта статья.

Итак, мы выяснили, как сделать откатные ворота из профнастила на дачу.

Каркас для раздвижных ворот своими руками — комплекты для раздвижных ворот

Изображение ниже
Комплект стоил 1850 долларов, и они сэкономили более 3000 долларов, сделав его самостоятельно! Эти раздвижные ворота стоили бы 5000 долларов, если бы их построила компания по производству ворот! Размер раздвижных ворот: 3000ммШx1800ммВ. Он был доставлен в Квинсклиф, штат Виктория.

В комплект входит
Инструкции, оцинкованная рама раздвижных ворот, рельсы, стойка и двигатель. 1 бесплатный вызов службы поддержки на месте, если это необходимо в районе Мельбурна, поэтому, если у вас возникнут проблемы при установке ворот, обязательно позвоните нам! Домашние мастера из разных штатов могут воспользоваться нашим номером 1300.

Монорельс поддерживает откатные ворота через подъездную дорожку с гравием, и его можно поставить, если нет твердой поверхности, к которой можно прикрепить откатные ворота, как показано выше! Монорельс стоит дополнительно 112 долларов.00

Вот готовый комплект раздвижных ворот своими руками, который один из наших клиентов закончил за одни выходные!
Электрические ворота

После:
Это фотографии готового проекта. Молодец Дэнни! У него был зазор между брусьями 10мм, проект получился отличный! Мы поставили раму откатных ворот, а также всю стойку и роликовое оборудование. Это был полный комплект, и больше ничего не требовалось.
Дэнни также приобрел у нас самодельные заборные панели, и все они были покрыты порошковой краской Satin Black.
Отличная работа Дэнни!

это не наклон а угол камеры
это меня насторожило!!!

Вид сзади на раздвижные ворота выше, показывающий распорки.
Отличная работа, Джон!

До:
На картинках показаны ворота до того, как Дэнни прикрепил таймер к своему набору раздвижных ворот, сделанному своими руками.
Размер раздвижных ворот
2400 мм x 1800 мм
Комплект раздвижных ворот
3 стойки с порошковым покрытием

Дэнни не хотел приобретать мотор для ворот, так как он был счастлив закрыть их вручную.

Как измерить для вашего комплекта раздвижных ворот Две верхние фотографии выше
Ричард является управляющим директором компании по производству осветительных приборов, и всего за 2 дня он прикрепил древесину и повысил ценность и безопасность своего дома.
Молодец Ричард !

Комплект раздвижных ворот с порошковым покрытием и рама для ворот своими руками.


На этих фотографиях частокол крепится к раме раздвижных ворот, сделанных своими руками, и мы абсолютно уверены, что это будет выглядеть фантастически! Отличная работа Тони!

Комплекты компонентов для раздвижных ворот

12/24 В постоянного тока

Нужен двигатель для раздвижных ворот своими руками

240 В
Низкое напряжение
      Солнечная энергия

Двигатель для раздвижных ворот своими руками

Нужна рама для ворот своими руками

Каркас ворот своими руками

Создание собственных раздвижных ворот

Стальная стойка – любая длина

Библиотека ворот, которую мы завершили

Раздвижные ворота своими руками
Вид спереди
Облицован деревом Western Aust Jarrah, рама изготовлена ​​из оцинкованной стали. Эти ворота открываются и закрываются вручную.

Автоматические устройства открывания ворот и оборудование

Автоматические устройства открывания ворот и аксессуары Richmond

Ищете устройство для автоматического открывания ворот? Richmond Wheel & Castor Co — эксперты в области фурнитуры для ваших ворот. Мы разработали наши продукты, чтобы быть лучшими на рынке, с доступными вариантами питания «сделай сам» и низковольтным питанием. Наши опытные сотрудники готовы поддержать вас на каждом этапе пути, потому что это то, что мы делаем лучше всего.

Мы предлагаем ряд простых в установке электроприводов для раздвижных ворот, а также колеса для ворот, направляющую для раздвижных ворот и любые другие компоненты, которые вам понадобятся для завершения проекта ворот. Повысьте безопасность ваших автоматических ворот с помощью наших клавиатур, фотолучей и электрических замков. Мы гордимся тем, что каждый раз предлагаем лучшее решение для каждых ворот или заборов.

Наш ассортимент ручек для распашных ворот с электроприводом подходит как для одинарных, так и для двойных распашных ворот. Ваши ворота будут открываться и закрываться с помощью нового пульта дистанционного управления в кратчайшие сроки.Их очень просто установить: обучающие видеоролики доступны круглосуточно и без выходных, а руководство по эксплуатации входит в комплект поставки. Если у вас есть какие-либо вопросы или вам нужна дополнительная помощь, наши сотрудники будут рады помочь вам.

Если вы задавались вопросом, как сделать автоматические солнечные ворота, вы пришли в нужное место. У нас есть множество вариантов солнечной энергии, чтобы вы могли отключиться от сети, например, наш комплект солнечной энергии или наш выбор комплектов открывания ворот, совместимых с солнечными батареями.

Наш ассортимент также подходит для тяжелых условий эксплуатации, включая консольные колеса, консольные каналы, концевые защелки и многое другое.Вы также можете просмотреть наш ассортимент фурнитуры для подвесных дверей, где вы найдете фантастический ассортимент подвесных роликовых каналов, кронштейнов, торцевых заглушек и удобную систему совместимости с цветовой кодировкой.

Строить ворота с нуля или делать некоторые улучшения? Мы обеспечим вас нашими дверными петлями и защелками. Они действительно отличного качества, и вы найдете их в наличии в наших магазинах по всей стране.

Когда речь идет об автоматических открывателях ворот и аксессуарах для ворот, Richmond — лучший бренд, который вы можете купить.Просмотрите наш экспертный ассортимент или свяжитесь с нашим опытным персоналом по телефону 1300 474 246 или [email protected] прямо сейчас.

ПОЛИТИКА Playbook- ПОЛИТИКА

Конгресс, который обычно занимает второстепенное место в вопросах внешней политики, неоднократно вынуждал Белый дом за пределы своей зоны комфорта, требуя от обеих партий более напористой политики. | Анна Манимейкер / Getty Images

ДРУГИЕ НОВОСТИ НОЧЬЮ — AP: «Беременная женщина и ее ребенок погибли после того, как Россия разбомбила родильный дом, где она должна была родить, как стало известно Ассошиэйтед Пресс.Изображения женщины, которую везут в машину скорой помощи на носилках, облетели весь мир, олицетворяя ужас нападения на самых невинных людей».

ПОЛИТИКА ДАВЛЕНИЯ — После того, как Россия вторглась в Украину, в Вашингтоне произошло нечто поразительное. Конгресс, который обычно занимает второстепенное место в вопросах внешней политики, неоднократно вынуждал Белый дом выходить за пределы своей зоны комфорта, требуя от двух партий проведения более напористой политики.

Все началось с призывов к ужесточению санкций, затем переросло в призыв к расширению пакета военной и гуманитарной помощи.Затем представители обеих партий потребовали запрета США на российскую нефть, что Белый дом счел политически рискованным, учитывая влияние на цены на газ внутри страны. И они настаивали на том, чтобы США разорвали постоянные нормальные торговые отношения с Россией.

Тактика сработала. И на этой неделе законодатели снова займутся этим — на этот раз подтолкнет администрацию Байдена пойти дальше, чем она хочет, в содействии переброске истребителей из Польши в Украину.

Белый дом Точка зрения: Белый дом Байдена, обеспокоенный усилением напряженности в отношениях с Кремлем, отклонил предложение Польши переместить их самолеты советского типа. Действительно, в выходные Россия предупредила, что будет рассматривать любую такую ​​доставку как эскалацию, и дала понять, что любые такие конвои (даже доставленные американцами) будут считаться «законными целями».

Алекс Уорд, , ведущий ежедневного информационного бюллетеня POLITICO National Security Daily, в воскресенье отметил, что администрация делает все возможное, чтобы избежать любых шагов, которые могут спровоцировать дальнейший конфликт с Россией. Он даже предпринял шаги, чтобы ослабить напряженность, например, отменил тренировки по проведению специальных операций и отложил ракетные испытания.Наши коллеги также узнали в воскресенье, что «стремление Пентагона отправить больше инструкторов в Украину было отменено в декабре на фоне опасений Белого дома спровоцировать Россию».

Точка зрения сторонников: Сторонники одобрения передачи истребителей утверждают, что Россия провела несколько линий, которые Запад уже пересек, и что ВЛАДИМИР ПУТИН является здесь агрессором. Сенатор РОБ ПОРТМАН (штат Огайо), выступая с украинско-польской границы, в воскресной программе CNN «Состояние Союза» отметил, что Путин также назвал санкции «актом войны» и предупредил США.С. против предоставления стрингеров и вертолетов.

«Мы слышали непосредственно от украинцев, что они очень хотят их получить», — сказал Портман о самолетах. «Они хотят иметь возможность лучше контролировать небо, чтобы дать им шанс сражаться. Я не понимаю, почему мы этого не делаем».

Сообщение от PhRMA:

Согласно новому опросу , американцы хотели бы, чтобы Конгресс больше сосредоточился на снижении общих затрат на медицинское страхование, таких как страховые взносы, франшизы и доплаты (71%), а не на снижении затрат на лекарства, отпускаемые по рецепту (29%). ).Это распространяется на партийные линии; 73% демократов и 64% республиканцев хотели бы, чтобы Конгресс сосредоточился на снижении общих затрат на освещение. Подробнее.

Наращивание: В то время как республиканцы возглавили сбор за перевод на прошлой неделе, на выходных мы увидели, как некоторые демократы из горных районов присоединились к драке. Бывшие военные представители Демократической партии ДЖЕЙСОН КРОУ (Колорадо), ДЖАРЕД ГОЛДЕН (Мэн) и КРИССИ ХУЛАХАН (Пенсильвания) и еще несколько человек подписали двухпартийное письмо в поддержку этого шага, как мы впервые сообщили в Playbook. ПМ в пятницу.К воскресенью к ним присоединилось двухпартийное собрание Решателей проблем, состоящее из 58 членов — наполовину демократов.

«Учитывая тревожное игнорирование Россией потерь украинского гражданского населения, США должны… помочь поставить более комплексные системы противовоздушной обороны для защиты Украины и ее народа», — говорится в письме.

Между тем, сенатор ЭМИ КЛОБУЧАР (штат Миннесота) — которая не часто прерывает отношения с президентом ДЖО БАЙДЕНОМ — заявила, что США не должны исключать возможность перевода: «Я ясно дал понять их — я говорила с самим президентом около 10 дней назад об этом — я хотела бы видеть там самолеты», — сказала она в программе State of the Union, выдвигая идею о других видах противовоздушной обороны, которые также могли бы работай. «Я все еще не исключаю, что когда-нибудь появятся самолеты».

Так что это всего лишь вопрос времени , прежде чем Белый дом Байдена перевернется и перейдет к передаче Польши? Возможно. Ясно то, что Конгресс и раньше добивался успеха с помощью такого громкого, двухпартийного толчка. Эми Ван из WaPo имеет больше информации о двухпартийном движении по проблеме самолета . (Подробнее об Украине читайте ниже.)

Доброе утро понедельника. Спасибо, что прочитали Playbook. Напишите нам: Рэйчел Бейд , Юджин Дэниэлс , Райан Лизза .

Сообщение от PhRMA:

ICYMI: Большинство американцев отвергают так называемые правительственные «переговоры», как только узнают, что они могут ограничить доступ и выбор и замедлить инновации новых методов лечения и лечения.

ПОНЕДЕЛЬНИК БАЙДЕНА:

— 10:30.м.: Президент получит брифинг президента.

— 14:10: Байден выступит на городской конференции Конгресса Национальной лиги городов в отеле Marriott Marquis.

— 19:45: Байден примет участие в сборе средств DNC.

Пресс-секретарь ДЖЕН ПСАКИ проведет брифинг в 15:00.

СЕНАТ соберется в 15:00. принять участие в номинации ШАЛАНДЫ ЯНГ на должность директора OMB.

ДОМ отсутствует.

НА НЕДЕЛЮ БАЙДЕНА ВПЕРЕД:

— вторник:

— Четверг: Байден проведет двустороннюю встречу с ирландским Taoiseach MICHEÁL MARTIN, , а Байдены, Харрис и Эмхофф проведут Мартинс в честь традиции Дня Святого Патрика: презентации трилистника в Белом доме.

ФОТО ДНЯ

Президент Украины Владимир Зеленский пожимает руку раненому военнослужащему во время посещения госпиталя в Киеве в воскресенье, 13 марта.| Пресс-служба Президента Украины через AP Photo

КОНГРЕСС

СКРЫТАЯ ПОВЕСТКА ДНЯ — Демократы Конгресса покинули свое убежище в Филадельфии на прошлой неделе, разочарованные отсутствием плана игры, чтобы оживить их застопорившуюся внутреннюю повестку дня. Многие, особенно лидеры в уязвимых районах, надеялись, что Байден внесет некоторую ясность в поиск выигрышной стратегии перед промежуточными выборами. Вместо этого президент, сосредоточивший свое внимание на войне в Украине, больше говорил о желании рекламировать то, что они прошли в прошлом году.

Старших демократов это не удивило. Они преуменьшили предположения о том, что они рассматривали отступление как место, чтобы сгладить график для продвижения своей политики через Конгресс и согласования сообщения на промежуточные сроки. Вот почему на прошлой неделе демократы заговорили о том, что Байден будет действовать в одиночку с помощью исполнительных мер как способа переместить товары, которые зашли в тупик, но востребованы базой. (Они хотят односторонних действий по всем вопросам, от списания студенческих кредитов и избирательных прав до реформы уголовного правосудия и иммиграционных вопросов.)

Это не значит, что действий в Капитолии не существует. У горных демократов есть незаконченные дела, которые они надеются продвинуть в ближайшие дни, в том числе:

1. Законопроект о конкуренции в Китае: Закон принят обеими палатами, но положения каждой меры совершенно разные . Нам сказали, что законодатели отправятся на конференцию по этому законопроекту, что является победой для лидеров, которые стремятся рекламировать закон как ответ на узкие места в цепочке поставок.

2. Помощь в связи с пандемией: В Палате представителей старший помощник демократа сообщает нам, что разговоры о поиске альтернативной оплаты для покрытия нового транша помощи в связи с пандемией, вероятно, возобновятся на этой неделе. Это произошло после того, как распри демократов на прошлой неделе убили запрос Белого дома о миллиардном финансировании. По словам помощника, план Б может быть меньше первоначально предложенных 15 миллиардов долларов. Неясно, поддержат ли его республиканцы в Сенате.

3. Дальше: драка со СКОТУСОМ — потом, может быть, счет за примирение. Слушания по утверждению места КЕТАНДЖИ БРАУН ДЖЕКСОН в Верховном суде начнутся на следующей неделе и будут привлекать внимание Конгресса до окончательного голосования. Сенатские демократы все еще надеются утвердить Джексона до двухнедельного пасхального перерыва, который начнется 12 апреля. . Нет, это не будет похоже на «лучше, чем было» — фразу, которую демократы больше не произносят.Но они все еще надеются объединить прогрессистов и умеренных, таких как сенатор JOE MANCHIN (D-W.Va.), вокруг пакета, который касается затрат на лекарства, отпускаемых по рецепту, налоговых реформ и изменения климата — и, возможно, исправления Obamacare.

ЗАБЛОКИРОВАТЬ ЭТО: СЕНАТ Республиканская партия клянется в «уважительном» бою со СКОТУСОМ — По сравнению с боями со СКОТУСОМ в нокдауне и затяжке из недавней памяти это кажется не только странным, но и практически невозможным. И все же, как пишет сегодня утром наша Марианна ЛеВайн, республиканцы в Сенате объединились вокруг одного ключевого принципа предстоящего процесса утверждения: «чтобы они сохраняли стильность.

«‘ Лучшее сообщение, которое я могу передать вам на данный момент, , но я думаю, вы слышали, как я говорил это раньше: это будет честное, тщательное слушание, и мы не собираемся вдаваться в подробности. сточные канавы, как это сделали демократы», — сказал сенатор от Айовы ЧАК ГРАССЛИ, , главный республиканец в Юридическом комитете».

Однако на этом соглашение заканчивается, пишет Марианна. В то время как демократы вступили в недавние споры о подтверждении кандидатуры, сосредоточенные на определенной теме, республиканцы, кажется, находятся повсюду в том, о чем они хотят говорить и подчеркивать.

Сообщение от PhRMA:

ICYMI: Большинство американцев отвергают так называемые правительственные «переговоры».

ВСЯ ПОЛИТИКА

ПЕРВИЧНЫЕ БОРЬБЫ РЕСПУБЛИКАНСКИХ СРЕДСТВ В СЕНАТЕ СТАНУТ ПРОТИВНЫМИ — Политики Республиканской партии в Вашингтоне в частном порядке соглашаются в одном, когда дело доходит до смены Сената в 2022 году: если им не удастся захватить большинство, это в значительной степени будет потому что они не могут уйти со своего пути в серии спорных праймериз по всей стране.Сегодня утром у нашей Натали Эллисон есть история о том, как кандидаты от Республиканской партии «избивают» друг друга примерно на дюжине праймериз в ключевых колеблющихся штатах — и все это, в то время как демократы в основном сдерживали огонь на паре ключевых праймериз.

Возьмем Пенсильванию: «Поскольку лидеры Демократической партии лейтенант-губернатор ДЖОН ФЕТТЕРМАН и член палаты представителей КОНОР ЛАМБ размещают рекламу, доказывая, почему они могут победить в одном из штатов, ведущих поле битвы в стране, кандидаты от Республиканской партии там понизили рекорд — сокрушительные 35 миллионов долларов на телевидении — подавляющее большинство исходит от MEHMET OZ и ДЭЙВА МАККОРМИКА , ведущих республиканцев, чьи лагеря представляют друг друга как «либерального РИНО» и «своего человека с Уолл-Стрит» соответственно.

«Они делают то, что я от них хочу, то есть выбивают друг из друга все дерьмо», — сказал Дж. Б. ПЕРШ, президент ПКК большинства в Сенате, флагманского суперПКК демократов в Сенате».

— ICYMI (для всех, кто смотрит эти сумасшедшие первичные выборы в Миссури…) : «Шмитт собирает 1,6 млн долларов на мероприятии в Мар-а-Лаго, визит Трампа», , Брук Сингман из Fox News

ГАМБИТ ЧЕЙНИ — В 2007 году левацкая толпа в либеральном бастионе Джексон-Хоул в Вайоминге протащила через центр города чучело ДИКА ЧЕЙНИ в знак протеста против войны в Ираке. Теперь его дочь ЛИЗ ЧЕЙНИ обращается к той же группе избирателей, чтобы спасти свою шкуру в ноябре. И республиканцы-трамписты делают все, что в их силах, чтобы остановить ее, — сообщает Тара Палмери из Джексона, штат Вайо. месяцы. Она избегала ратушей и других форумов для избирателей в преимущественно красных округах Вайоминга в пользу контролируемых событий».

ВСЯ ПОЛИТИКА ЯВЛЯЕТСЯ НАЦИОНАЛЬНОЙ — South Dakota Gov. КРИСТИ НОЭМ «борьба в год выборов с коллегами-республиканцами в Законодательном собрании вызвала критику за то, что она пренебрегает своей работой, чтобы привлечь внимание Белого дома, но сопротивление на самом деле может помочь ее национальному бренду, а не запятнать его», — Стивен Гроувз из AP. Томас Бомонт пишет.

Несмотря на то, что часть ее повестки дня была сорвана законодателями-республиканцами, «Ноэм продемонстрировала неоценимую способность к политической театральности в [ ДОНАЛЬД ] Республиканской партии Трампа и в прошлом месяце получила поддержку бывшего президента для ее переизбрания кампания. Ее ленты в социальных сетях заполнены фотографиями, на которых она едет на мотоцикле на мотоциклетном ралли в Стерджисе, верхом на лошади с американским флагом, хвастается огнеметом и охотится на фазанов».

2024 часы — «Анти-Трамп республиканцы подкладывают на 2024 тень первичный,» на Стив АП

ключевой Украина читает

Ночь — «Переговоры между Россией и Украиной после смертельного нападения на военную базу», The Guardian

РОССИЯ ОБРАЩАЕТСЯ ЗА ПОМОЩЬЮ К Китаю —  «Россия запросила военную и экономическую помощь у Китая, У.США говорят», согласно CNN

Но, но, но… «Китай столкнется с последствиями, если поможет России уклониться от санкций, говорят США», согласно Reuters Байден усилит экономическое давление на Москву, расширит санкции», Джефф Стайн из WaPo

ШАГ НАЗАД — «Чем это кончится? A Way Out of the Ukraine War Proves Elusive», Дэвида Сэнгера и Эрика Шмитта из NYT -один разговор о следующих 15 лет. В первой части нашей серии бывший министр финансов ЛАРРИ САММЕРС садится с миллиардером, управляющим хедж-фонда РЭЕМ ДАЛИО. Они обсуждают все: от инфляции и перераспределения до политической поляризации и глобальной конкуренции с Китаем.

«Я думаю, что мы живем в то время, когда мы не находимся в конце истории , и вопрос о том, будет ли конечная организация обществ работать лучше всего, как АВРААМ ЛИНКОЛЬН , о котором говорили в Геттисберге Когда он говорил о том, что «людьми и для людей», это все еще проблема», — говорит Саммерс, — «потому что у Китая совсем другая модель, и у них действительно очень замечательные результаты.” Смотрите и читайте беседу здесь

Видео Рене Клар и Брук Минтерс

ИРАН ОТПРАВЛЯЕТ ПРЕДУПРЕЖДЕНИЕ — Иранские официальные лица в воскресенье «взяли на себя ответственность за ракетный обстрел, нанесенный возле обширного комплекса консульства США на севере Ирака, заявив, что это был ответный удар за израильский удар в Сирии, в результате которого ранее были убиты два члена его Революционной гвардии. на этой неделе», — сообщает Кассим Абдул-Захра из AP. «Министерство иностранных дел Ирака в воскресенье вызвало посла Ирана, чтобы выразить протест против нападения, назвав его вопиющим нарушением суверенитета страны.Сообщений о травмах не поступало».

МАРТОВСКОЕ БЕЗУМИЕ — Пора готовиться. ESPN: «Что нужно знать о каждой команде в мужской турнирной сетке NCAA»

У Барака Обамы Covid-19, но он говорит, что с ним все в порядке. То же самое для Жанна Шахин.

Митт Ромни обвинил Тулси Габбард в «предательской лжи», которая «вполне может стоить жизни».

Адам Кинзингер сожалеет, что не проголосовал за импичмент Трампу в первый раз.

RUSSIA HEARTS TUCKER: Спустя немногим более недели после вторжения России в Украину «Кремль разослал тезисы в дружественные государству СМИ с просьбой: используйте больше TUCKER CARLSON. «Необходимо максимально использовать фрагменты передач популярного ведущего Fox News Такера Карлсона, который резко критикует действия США [и] НАТО, их негативную роль в развязывании конфликта на Украине, [и] вызывающе-провокационное поведение руководства западных стран и НАТО по отношению к Российской Федерации и лично к Путину», — говорится в 12-страничном документе, написанном на русском языке», который был получен Дэвидом Корном из Mother Jones.

ПЕРВАЯ В PLAYBOOK — Ева Родригес присоединяется к The Fuller Project в качестве главного редактора. Ранее она была заместителем иностранного редактора в WaPo и является выпускницей WSJ, NYT, Businessweek и журнала POLITICO.

Аманда Слейтер в настоящее время является старшим вице-президентом по общественной политике и руководителем отдела по федеральным делам США в Mastercard. Ранее она была директором Rich Feuer Anderson и является выпускницей Visa, Tom Carper и Ed Perlmutter.

МЕДИА ДВИГАЕТСЯ — Натали Паз в настоящее время является директором по связям с общественностью программы CBS «60 минут.Ранее она была старшим менеджером по связям с общественностью CNN. … Николь Меир присоединилась к AP в качестве менеджера по связям со СМИ. Ранее она была помощником директора по связям со СМИ в Атлантическом совете.

ПЕРЕХОДЫ — Маргарита Вальдес в настоящее время является директором по политике и защите интересов в Американском обществе генной и клеточной терапии. Ранее она была помощником директора по связям с Конгрессом в Американском обществе радиационной онкологии. … Glen Echo Group добавляет Ashley Durkin-Rixey в качестве старшего директора и Kieran Henstenburg в качестве графического дизайнера.Дуркин-Рикси совсем недавно был директором по коммуникациям в ACT | Ассоциация приложений. … Адам Озимек присоединяется к Группе экономических инноваций в качестве ее первого главного экономиста. Совсем недавно он был главным экономистом Upwork.

ПОВЛЕЧЕНЫ — Аманда Голден, менеджер по связям с общественностью в Google News и Google News Initiative и выпускник NBC News, и Мэтью Кинкейд, , 3L юридического факультета Университета Вирджинии и начинающий сотрудник Sullivan & Cromwell, получили помолвлена ​​в субботу.Впервые они встретились на свидании вслепую, организованном общим другом в декабре 2018 года. Предложение, которое было сделано перед тем же местом в Вашингтоне, сопровождалось неожиданным празднованием с семьей и друзьями. Pic Other pic

— Джордж Халаф, управляющий партнер Resolute Group, сделал предложение

StranceRadisgie Fundragie 8, Briana8 at Рис. Пятница. PIC

С Днем Рождения: Rep. Dan Crenshaw (R-Texas) … Wyoming Gov. Mark Gordon Rory Brosius Bill Mcginley Группа Vogel … Вера McPherson по связям с общественностью … WaPo Christine Emba Andrea Bozek Big Dog Strategies … AEI Kevin Kosar Deb Jospin TA Ястребы организации Monument Advocacy … Лили Адамс … Fox News Джон Л.Уоллес III Эрик Рит из офиса представителя Ллойда Смакера (штат Пенсильвания) … Модерна Джон Лепор Джимми Лумис из офиса представителя Стефани Мерфи (штат Флорида) (27) … Джорджтаун Лорен Mullins Jason Johnson . .. Вирджиния Стул Дема … Politica’s Campbell Rawlins AliCia Pardo … Бывшая респ. Билл Джефферсон (D-la.) … Amy Traveso Rick Grafmeyer Кэти Райт Келси Купер Сен.Офис Рэнда Пола (республиканец, штат Кентукки) … Кей Хелм Джон Коннолли из Mission: Readiness (26) … Маргита Томпсон Эшли Симмонс

Вам кто-то переслал это письмо? Зарегистрируйтесь здесь.

Отправьте советы Playbookers на номер [email protected] . PlayBook не может произойти без нашего редактора Mike Zapler, Zack Stanton

и производители

7 Allie Becice, ELI Okun и Garrett Ross.

Сообщение от PhRMA:

Согласно новому опросу , избиратели подавляющим большинством поддерживают политику, которая снизит наличные расходы и обеспечит большую прозрачность и подотчетность в системе медицинского страхования.

Нам необходимо сделать стоимость лекарств более предсказуемой и доступной. Государственное ценообразование — неверный путь. Правильный путь означает покрытие большего количества лекарств с первого дня, повышение предсказуемости личных расходов и разделение сэкономленных средств с пациентами в аптеке.

Узнать больше.

Раздвижные или распашные ворота? Что подходит мне?

«Должны ли мне быть распашные или откатные ворота для подъездной дорожки?» Это может быть одним из первых решений при выборе ворот для вашего дома.

Иногда физические требования к вашей собственности не оставляют выбора.

Меня зовут Яэль Сирота, я работаю в строительной отрасли почти двадцать лет. Почти все мои проекты на протяжении многих лет включали установку ворот и заборов.За эти годы я многому научился на эту тему!

В этой статье я расскажу вам о наиболее важных факторах, которые необходимо учитывать при принятии решения о том, подходят ли для вашей собственности раздвижные или распашные ворота.

ОДНОРАПИТНЫЕ ВОРОТА:

Если у вас ограниченный бюджет, это самый дешевый вариант.

Это дешевле, потому что для одинарных распашных ворот требуется почти половина фурнитуры (т. е. петли, болты, шарнирные стойки, приемные стойки), которые потребуются для двойных распашных ворот.

Ограничения по пространству для одинарных распашных ворот

Место, необходимое для распашных ворот

При использовании одинарных распашных ворот важно учитывать «расстояние открывания». Например, 12-футовые одинарные распашные ворота требуют в два раза больше свободного пространства по сравнению с двустворчатыми распашными воротами. С двойными распашными воротами ваши требования к пространству уменьшаются вдвое, поскольку каждая панель ворот будет поворачиваться только на 6 футов.

Важность размеров

Одностворчатые и двустворчатые ворота могут открываться как внутрь, так и наружу.Обычно лучше всего внутрь. При направлении внутрь важно учитывать пространство для открывания ворот, а также дополнительное пространство для таких объектов, как автомобиль за воротами.

Средняя длина автомобиля сегодня составляет около 15 футов. Если ваша подъездная дорога имеет ширину 12 футов, ваши распашные ворота займут 12 футов пространства, когда они распахнутся. Если ваш 15-футовый автомобиль припаркован за ним, вам понадобится 27-футовое пространство подъездной дороги за вашими воротами, и это будет очень тесно.

(Обратите внимание, что существуют ограничения по ширине створок (панелей) распашных ворот разных производителей.Максимальная ширина распашных ворот Mulholland составляет 9 футов.)

Если вы хотите, чтобы ваши ворота открывались наружу, в большинстве городов есть ограничения на это. Важно следить за тем, чтобы ворота не мешали тротуару, пересекающему вашу собственность, и не открывались на улицу. Даже если в вашем городе нет таких ограничений, вашим соседям может не понравиться, если вы установите ворота таким образом.

Распашные ворота, открывающиеся наружу, как правило, небезопасны

При открывании распашных ворот наружу возможны проблемы. Представьте себе посетителя, подъезжающего к воротам на входе в вашу собственность. Этот человек только что подъехал к подъезду с оживленной улицы. Ворота начинают открываться в сторону автомобиля вашего посетителя. Ваш посетитель видит, что для открывания ворот недостаточно места. Если они не тронут машину, она будет повреждена. Водитель паникует, включает заднюю передачу, выезжает на оживленную улицу и становится причиной аварии.

Это также потенциально опасно для пешеходов, посетителей и даже вашей семьи.

Вероятно, единственным сравнительно безопасным местом для установки такой установки будет сельская местность с небольшим или нулевым движением транспорта, а также с различными мерами безопасности. Могли быть установлены выдвижные болларды, которые не позволяли бы въезжающему автомобилю подъезжать к воротам настолько близко, чтобы ворота не могли открыться. Как только ворота открывались, тумбы убирались, открывая вход.

Ограничения по установке одинарных распашных ворот

Для этих ворот требуется усиленная стойка для подвешивания ворот, так как весь вес приходится на одну стойку. Тяжелые ворота на одинарных столбах также нуждаются в регулировке чаще, чем более легкие ворота. Когда вес ворот распределяется между двумя панелями, это снижает нагрузку на стойки, что снижает частые регулировки.

Помните, что разные материалы ворот имеют разный вес. Например, железные 12-футовые ворота будут весить значительно больше, чем стандартные 12-футовые ворота. В качестве альтернативы, 12-футовые алюминиевые ворота будут весить значительно меньше, чем стандартные 12-футовые железные ворота.

ДВОЙНЫЕ РАСПАШНЫЕ ВОРОТА:

Двойные распашные ворота

Двойные распашные ворота Бюджет

Поскольку для этих типов ворот требуется больше оборудования, они обычно стоят дороже, чем одни распашные ворота.Вам понадобятся два открывателя ворот и почти в два раза больше оборудования (т. е. петли, болты, шарнирные стойки, приемные стойки). Двустворчатые распашные ворота также требуют больше времени на проектирование и установку.

Двойные распашные ворота Ограничения по пространству

Требования к пространству для двойных распашных ворот

Для двойных распашных ворот требуется меньшее общее расстояние открывания, чем для одинарных распашных ворот. Для двойных ворот 12 футов потребуется только 6 футов, тогда как для одинарных ворот потребуются все 12 футов. Если у вас мало места за воротами, это лучший вариант.





Рекомендации по установке

Двойные распашные ворота подходят для более широких проемов, чем одинарные распашные ворота. Полный вес материала, необходимого для перекрытия ширины проезжей части, распределяется между двумя столбами, а не одним.

Красота

Двустворчатые распашные ворота имеют традиционный (даже культовый) вид ворот, которым мы восхищаемся во всем мире. Это ворота, открывающиеся из центра, дающие представление о приветствии или возможности.Постепенное раскрытие красивой собственности из-за открывающихся двойных распашных ворот создает драматическое представление о собственности.

Ветреные районы

Ваш дом находится в ветреной местности? В этом случае вам может быть лучше купить раздвижные ворота, причина этого в том, что ветер может воспринимать ваши ворота как парус, особенно если ворота представляют собой твердую поверхность, а не решетчатую.

Двойные раздвижные ворота

РАЗДВИЖНЫЕ ВОРОТА:

Откатные ворота часто используются, когда распашные ворота не работают.Как правило, раздвижные ворота являются лучшим выбором для следующих сценариев:

1. Нет места для открывания традиционных распашных ворот.

2. От входа к задней части участка идет крутой подъем. (В этом случае может быть возможность открытия ворот наружу, но это увеличивает риск возникновения опасных ситуаций для транспортных средств и пешеходов).

Таким образом, всякий раз, когда возникают такие обстоятельства, мы делаем шаг назад и проводим некоторые измерения, чтобы определить, подойдут ли откатные ворота для вашего участка.

Стоимость раздвижных ворот

Как правило, по сравнению с распашными воротами вам придется платить больше за владение и установку откатных ворот. Даже если ворота сделаны из того же качества, материалов и размеров, они, как правило, стоят дороже. Такие ворота имеют больше движущихся частей, и все они должны быть тщательно откалиброваны по отношению друг к другу во время установки. Обычные откатные ворота также требуют установки направляющей для ворот (если ее еще нет).

Ограничения по пространству для раздвижных ворот

Для открывания раздвижных ворот требуется место

Для правильного открывания раздвижных ворот требуется пространство сбоку от ворот.Как правило, требуемое пространство равно длине ворот плюс около 2 футов пространства для маневра.



УЗНАТЬ ЦЕНУ НА РАЗДВИЖНЫЕ И РАСПАШНЫЕ ВОРОТА

Двухстворчатые и тандемные ворота

Если места для открывания ворот недостаточно, есть и другие решения. Одним из решений будет установка двойных откатных ворот. Примером может служить проем шириной 12 футов, который будет разделен на две панели ворот по 6 футов каждая. Затем эти две панели либо убирались по одной в каждую сторону (двойное скольжение), либо обе в одну сторону (тандем).

Двустворчатые ворота похожи на двойные распашные тем, что в них используются две независимо управляемые панели. Ворота Tandem — это уникальная установка, в которой используются две панели, работающие в тандеме. Системы ворот Tandem могут быть адаптированы для управления трех- и даже четырехпанельными воротами. Тандемные ворота не очень хорошо известны, так как их очень сложно спроектировать и установить; Тем не менее, мы стали экспертами в этих установках. Посмотрите нашу недавнюю установку ниже!

Другие уникальные стили ворот

Безусловно, существуют и другие типы ворот, кроме перечисленных выше.Например, в Mulholland Brand у нас есть ворота, которые практически не требуют места. Он буквально поднимается из-под земли, действуя как закрытые ворота, и убирается обратно под землю, чтобы ворота открывались.

Это система Fancy Fence. Поскольку на разработку и установку этой системы уходит много работы, это определенно недешевый продукт. Стоимость делает его недоступным для большинства людей, но все же подтверждением человеческой изобретательности является даже знание того, что такое возможно.

Подводя итог, можно сказать, что решение, позволяющее огородить любое имущество, есть, и выбор чаще всего либо распашные, либо откатные.

Пожалуйста, нажмите на нашу контактную форму, чтобы связаться с нами по электронной почте, нажмите на опцию «живой чат» в нижней части экрана или позвоните нам по телефону 818.643.6543.

УЗНАТЬ ЦЕНУ НА РАЗДВИЖНЫЕ И РАСПАШНЫЕ ВОРОТА

Как сделать деревенский холодильник

Многие дачники испытывают неудобства при хранении скоропортящихся продуктов — мясных, молочных, рыбных.Из-за отсутствия электричества в доме, а иногда и в самом доме (на начальном этапе строительства) нет возможности пользоваться бытовым холодильником. В этом случае можно использовать самодельные холодильные устройства, достаточно простые в изготовлении.

Самодельный холодильник под землей

Подземный холодильник

Чем хорош подземный холодильник, так это тем, что он поддерживает температуру, достаточную для сохранения продуктов в любое время года – от небольшого минуса зимой до +10-15 летом.

Как это сделать? В самом затененном месте участка (с северной стороны сарая или за кустами) выкапывается яма такой глубины, чтобы туда могла поместиться пластиковая бочка. Глубину и ширину ямы делают больше по диаметру и по высоте на 15-20 см для заполнения песчаной подушки. Иначе ствол весной вылезет из земли.

Песок на дне проливается водой и утрамбовывается, вставляется бочка и постепенно засыпаются щели между стенками, постоянно утрамбовывая и увлажняя песчаную подушку.Шейка бочки должна немного приподняться.

Горловина бочки поднимается

Примитивный холодильник почти готов. Наденьте крышку очень аккуратно, чтобы внутрь не просочилась влага и в особенности не заползли насекомые.

Чтобы бочка не нагревалась от солнца или, наоборот, не замерзала зимой, на крышку накидывают «подушку» из плотного белого полиэтилена, набитого опилками. Очень практично использовать для этой цели ткань из старого баннера.

Чтобы было удобно доставать пищу, их помещают в мешки с длинными ремнями, закрепляемыми на горловине бака и по мере необходимости поднимаемыми и опускаемыми внутрь контейнера.

Так выглядит подземный холодильник в секции

Это хорошая вещь, чтобы сохранить свои продукты в безопасности в отсутствие хозяев на даче, так как воры вряд ли будут искать продукты и алкоголь вне дома.

Холодильник с водяным охлаждением

Сделать это очень просто.Емкость с крышкой помещают в большой сосуд (тазик с водой) и накрывают белой, слегка впитывающей тонкой тканью (полотенцем). Из-за постоянного испарения воды из ткани в баке всегда будет на 10°С ниже, чем вокруг. Эта емкость (бак, ведро) будет вашим холодильником.

Важно: этот примитивный холодильник нужно поставить на сильный сквозняк или установить рядом вентилятор.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
