Ворота из профлиста своими руками: откатные, раздвижные, распашные, кованные

Массовое производство профнастила спровоцировало повальное увлечение самостоятельным изготовлением ограждений дачных участков и загородных коттеджей. Сделать ворота из профнастила своими руками несложно, но от исполнителя потребуются определённые навыки в области строительства, сборки и сварки металлоконструкций, а также проектирования и подбора материалов.

Профлист предельно прост в обращении, но если поставлена задача создания прочных, надёжных и визуально привлекательных ворот для забора из профнастила, то придётся сильно постараться, чтобы не разочароваться в результате и собственных силах.

Достоинства и недостатки заборов, ворот и калиток из профнастила

Профлист — профилированные стальные листы, в сечении имеющие форму гофры. Гофрированные выступы и впадины являются своеобразными рёбрами жёсткости, которые увеличивают прочность створки ворот и обеспечивают противодействие всем видам нагрузок. Металлический профнастил — не единственный материал, который применяется для изготовления ворот. В качестве конкурентных разновидностей можно упомянуть сэндвич-панели, древесина, евроштакетник или поликарбонат. Но стальной профлист превосходит упомянутые варианты по следующим характеристикам:

  • устойчивость к воздействию всех типов атмосферных явлений — в отличие от деревянных или пластиковых конструкций листовому металлу с защитным покрытием не страшны дождь, солнце, снег и морозы;
  • лакокрасочное покрытие надёжно защищает материал от образования коррозии, плесени, грибка и прочих разрушительных факторов естественного происхождения;
  • сочетание металлического каркаса и профилированного листа представляет собой отличную комбинацию, которой не грозит опасность деформации из-за температурного расширения материала и появления электрохимической коррозии;
  • поверхность в виде волны увеличивает жёсткость обшивки ворот и препятствует воздействию ветровой нагрузки и механическим повреждениям.

Разновидности ворот из профнастила

В зависимости от конструктивного устройства и принципа действия различают следующие виды ворот из профнастила:

  • распашные ворота с обшивкой из профлиста — две створки конструкции вращаются на петлях, подвешенных на опорных столбах по бокам проёма;

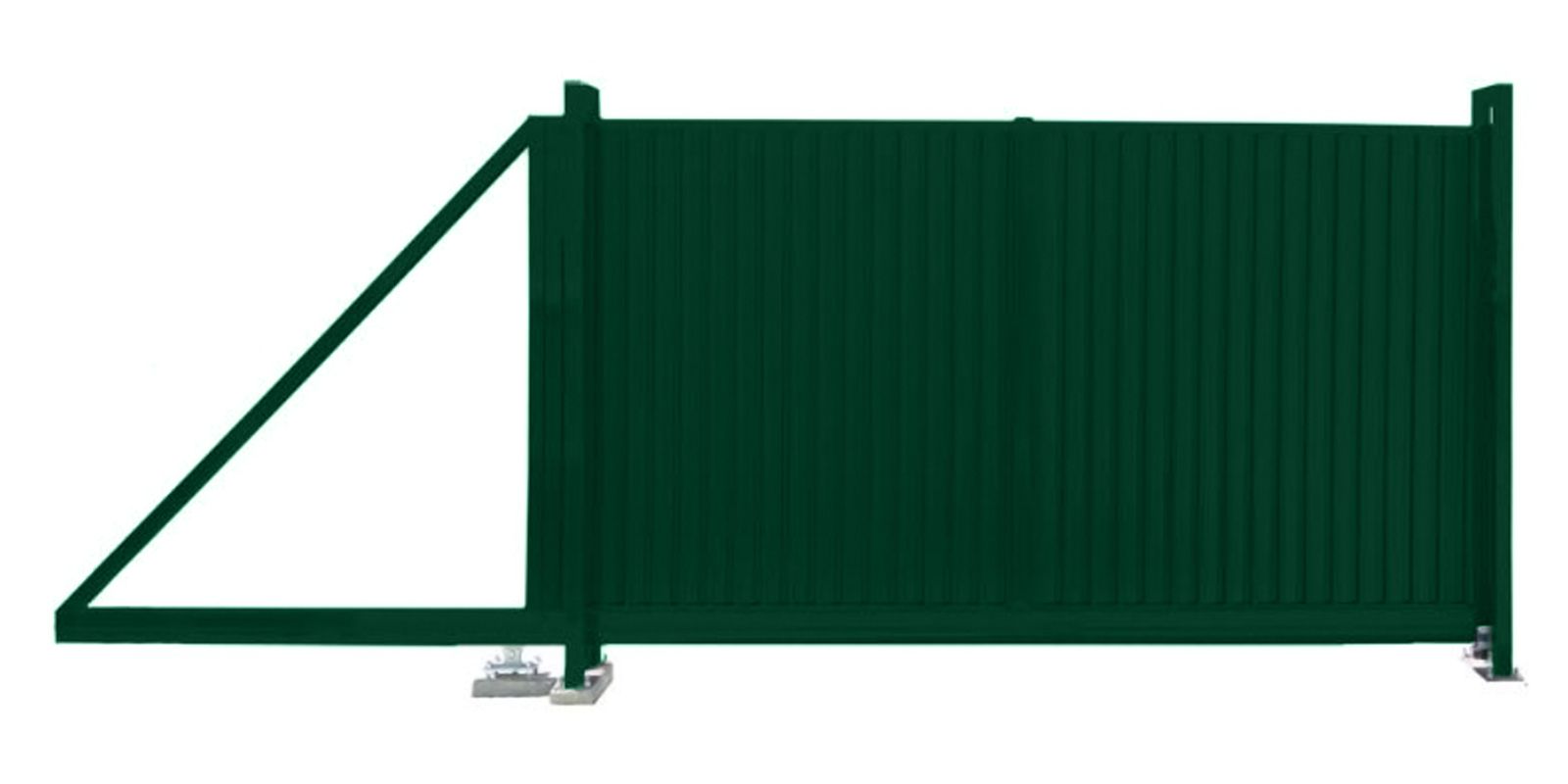

  • откатные ворота с обшивкой из профнастила — при открывании цельное полотно откатывается вдоль забора при помощи роликовых тележек, общая длина отката принимается равной 1,5 длины полотна;
  • сдвижные (раздвижные) — две створки ворот раздвигаются в разные стороны при открывании и сдвигаются обратно при закрывании;
  • кованые — каркас конструкции изготовлен из кованого металла с использованием классических очертаний и извилистых линий.

Наибольшую популярность приобрели распашные и откатные модели. Об изготовлении откатных ворот рассказывает отдельная статья, с содержанием которой вы можете ознакомиться на соответствующей странице нашего сайта, поэтому в этом обзоре поговорим о самостоятельном изготовлении и установке распашных ворот из профнастила.

Конструкция распашных ворот из профилированного листа

Перед началом самостоятельного изготовления необходимо составить проект будущего изделия, в котором будут отражены основные конструктивные элементы и комплектующие. Детализированное проектирование позволяет определить размеры деталей и подсчитать количество материалов, которое необходимо для сборки, сварки и установки воротных створок распашного типа.

По конструктивному устройству распашные ворота представляют собой совокупность следующих деталей и сборочных единиц:

  1. Опорные столбы — боковые стойки из стальной трубы круглого сечения.
  2. Каркас створок — сварная рама из трубы квадратного сечения, с установленными горизонтально и вертикально перемычками, а также диагональными раскосами.
  3. Стопорные штыри — г-образные детали из железного прутка в комплекте с вмурованными в основание трубами немного большего диаметра и приваренными к каркасу фиксаторами.
  4. Петли — 4 стандартных узла, которые отвечают за удержание и вращение створок.
  5. Нащельник — металлическая полоса, приваренная к одной из створок, отвечающая за скрытие зазора между створками в закрытом положении.
  6. Навесной или врезной замок — запирающее устройство, предотвращающее доступ посторонних на территорию участка.
  7. Фундаментное основание — бетонная опора индивидуального (под каждым столбом) или ленточного типа (связывающая пару столбов).

При разработке чертежа нужно определить габаритные размеры. Высота подбирается исходя из высоты забора и калитки, если они уже установлены. В противном случае высотный размер всех трёх составляющих ограждения принимается равным значению из диапазона от 1500 до 3000 мм. Изготовить конструкцию выше можно только в заводских условиях. Ширина проёма подбирается в зависимости от потребностей (удобство проезда, габариты транспорта, наличие свободного места). Наиболее популярная ширина — в пределах 4-5 метров. Превышение этого показателя грозит повышенной нагрузкой на опорные стойки и петли, а также может стать причиной перекоса полотен.

Габаритные размеры определяют сортамент, который будет использоваться для изготовления деталей. В стандартных случаях каркас створок изготавливают из квадратной трубы размерами 40х40 мм, перемычки и раскосы — 40х20 мм.

Дополнительный вопрос, который интересует большинство самостоятельных мастеров, — какой вид профлиста выбрать для изготовления забора? Рекомендованная марка — С20 с толщиной 0,5 мм и высотой гофры в 2 см. Надёжный и прочный материал, жёсткость которого выдержит любые виды стандартных нагрузок.

Установка опорных столбов

Работы по монтажу распашных ворот из профнастила следует начинать с установки столбов для навешивания створок. Возможны три основных варианта их устройства:

  1. Стальные трубы или швеллерные балки с увеличенной толщиной стенки. Чем толще, тем лучше, переусердствовать в этом вопросе сложно.
  2. Конструкции из кирпича, которые выкладываются по обеим сторонам проёма в виде башен или стоек квадратного сечения с длиной стороны в полтора кирпича.
  3. Готовые стойки из железобетона или самостоятельно возведённые с применением деревянной опалубки и усиливающей арматуры.

Столбы устанавливаются в заранее подготовленные ямы, которые впоследствии заливаются фундаментом. Оптимальное решение — создание ленточного фундамента, соединяющего обе стойки. Глубина залегания опор составляет от 1200 до 1500 мм при стандартных размерах ворот.

При выборе в пользу кирпичных или железобетонных опор, в процессе их возведения необходимо предусмотреть стальные закладные детали, к которым будут крепиться петли. Закладные изготавливают из металлического уголка или профильной трубы и тщательно монтируют в конструкцию опоры распашных ворот. На практике выбор сводится к определению материала, из которого удобнее выполнить опорную стойку.

Сборка и сварка створок

Изготовление каркаса производится в несколько этапов:

  1. Разметка и нарезка заготовок необходимой длины из стального проката выбранного в соответствии с проектом сортамента.
  2. Зачистка торцов труб, обезжиривание кромок в местах сварных швов.
  3. Сборка половин каркаса в размеры согласно чертежу, совмещение свариваемых кромок, соединение на прихватках.
  4. Установка поперечин и диагоналей для придания жёсткости раме, сборка на прихватках с основным контуром.
  5. Сварка собранных стыков полуавтоматической или ручной дуговой сваркой по контуру прилегания деталей.
  6. Зачистка сварных швов от шлака и брызг металла.
  7. Зачистка швов заподлицо с основным металлом со стороны установки обшивки.
  8. Правка рамы с нагревом газовой горелкой.

Для этого этапа изготовления распашных ворот потребуется сварочное оборудование и практические навыки сварки, которая является оптимальным способом крепления металлических элементов между собой. При отсутствии самостоятельного опыта сварочных работ рекомендуется обратиться за помощью к профессионалу.

Окрашивание каркаса

После изготовления рамы её следует зачистить от ржавчины и загрязнений, загрунтовать и окрасить защитным лакокрасочным покрытием.

Это обеспечивает продолжительный срок эксплуатации конструкции, предотвращая образование ржавчины и появление дефектов в соединениях. Цвет краски зависит от фантазии исполнителя, но в большинстве случаев он соответствует расцветке настила.

Обшивка полотен профилированным настилом

Выбрав, какую марку профнастила вы будете использовать для облицовки забора, и определившись с необходимыми размерами, при составлении проекта важно предусмотреть, чтобы поперечины и диагонали попадали на впадины обшивки. Для крепления листовой заготовке к готовому каркасу необходим специализированный крепёж. Простые саморезы использовать не допускается — это существенно сократит продолжительность срока службы конструкции. Необходимо заранее приобрести саморезы с шестигранными головками и сферическими резиновыми шайбами. Такой крепёж надёжно защищает кромки просверленных отверстий от попадания влаги и образования ржавчины.

После установки, подгонки и совмещения кромок по периметру, нужно зафиксировать данное положение каркаса и обшивки друг относительно друга и скрепить их саморезами, начиная от середины к краям — прикрутив центральную часть, переходить к нижней и верхней, последние крепёжные детали должны быть установлены по углам полотен.

Это позволяет избежать поводок, деформации и вспучивания листов.

Монтаж распашных ворот

После того как створки готовы, можно переходить к завершающей стадии. Ограничение по времени связано с необходимостью застывания залитого фундамента — в идеальном варианте этот срок составляет от 10 дней и больше. Этапы последней операции разбиты на следующие стадии:

  1. Разметка и установка петель на закладных деталях опорных столбов.
  2. Поочерёдная установка створок с установленным профнастилом с привариванием или креплением на болтах ответных деталей петель.
  3. Вывешивание и выравнивание створок распашных ворот по уровню и отвесу. Регулировка зазора между полотнами, установка и приварка нащельника. Стоит обратить внимание, что раму с приваренным нащельником нужно будет всегда открывать первой. Устанавливаете нащельник таким образом, чтобы он полностью перекрывал зазор.
  4. Испытания многократным открыванием и закрыванием, подкрашивание повреждённых поверхностей.

Преимущества установки калитки

Широких воротных створок, которые открываются попарно, достаточно для проезда транспорта, но мало для комфортного передвижения пешеходов. Установка распашных ворот в паре с калиткой из профнастила — более сложная операция, но она обладает преимуществом в виде возможности беспрепятственного прохода пешеходов без необходимости открывания ворот. Небольшие габариты калитки не требуют существенных затрат на усиление конструкции, необходима только установка дополнительного опорного столба, что компенсируется привлекательным внешним видом и удобством повседневного использования ограждения.

Предложения от компании «Заборово»

Самостоятельное изготовление ограждения с распашными воротами из профнастила — хлопотное занятие, которое отнимает множество сил и средств без гарантии положительного результата. Учитывая занятость хозяев, усталость после работы и постоянное откладывание важных дел, вопрос установки ворот может затянуться на долгое время.

Наша компания предлагает услуги по профессиональному изготовлению и установке ворот из профнастила любой конструкции, габаритов и степени сложности в пределах Москвы и Подмосковья. Штатные специалисты — мастера с солидным опытом, которые делают свою работу по отлаженной технологии. Поэтому мы смело гарантируем качество изделий, долговечность и отсутствие нареканий.

В нашем распоряжении — заводские условия изготовления элементов и профессиональные монтажники-строители, оснащённые необходимым оборудованием и инструментами. При необходимости, мы принимаем на себя полный цикл изготовления, включая снятие замеров, расчёт и проектирование конструкции, приобретение материалов и комплектующих, производство сварных металлоконструкций, окрашивание поверхностей и монтаж готового изделия с обшивкой профнастилом.

Не стоит тратить время и деньги на занятия, в которых нет профессиональной подготовки и уверенности в результате. Доверьте дело знатокам отрасли, которые выполнят требуемую работу точно в срок, без замечаний и в пределах разумного бюджета. Для предварительного расчёта стоимости, оставьте заявку на расчёт, заполнив форму на сайте компании или закажите бесплатный выезд замерщика на объект. Проект ворот будет подготовлен точно в соответствии с вашими пожеланиями и потребностями.

С примерами наших работ можно ознакомиться на официальных ресурсах компании в формате просмотра фото и видео. Там же вы увидите комментарии реальных заказчиков, которые оставили свои отзывы о сотрудничестве с нами.

советы специалистов и поэтапная инструкция

Ограждающие защитные конструкции в форме различных оград, заборов и, конечно, ворот используются вокруг абсолютно всех частных домовладений и большинства территорий всевозможных предприятий. Наиболее важной составляющей такого рода систем, акцентом конструкции являются именно ворота.

В нынешнее время для изготовления таких конструкций, как гаражные ворота своими руками из профлиста используются самые разнообразные материалы, основными из которых являются:

  1. листовой металл;
  2. материалы из натуральной древесины;
  3. кованые прутки;
  4. сендвич-панели.

Тем не менее, наибольшую популярность в качестве обшивки для такого рода систем в последние несколько лет получил профнастил. Этот материал изготавливается по определенной технологии в условиях производства не только заграничными компаниями-производителями, но и многими отечественными предприятиями и представляет собой качественную листовую оцинкованную сталь, которая дополнительно покрывается специальным защитным/декоративным полимерным составом.

Основные плюсы использования профлиста для ворот в гараж

Если говорить о самых главных преимуществах данного материала в плане использования его для создания гаражных ворот и других такого рода конструкций, то следует отметить несколько главных его преимуществ.

Конструкции, которые изготовлены из профнастила, прежде всего, характеризуются:

  • небольшим весом;
  • высочайшими техническими показателями;
  • прекрасными эксплуатационными характеристиками;
  • простотой изготовления
  • несложным монтажом.

Качественные гаражные ворота создать своими руками из профлиста относительно несложно – главное в процессе этого точно придерживаться основных рекомендаций профессиональных мастеров!

Последовательность этапов выполнения работ при создании и монтаже распашных ворот для гаража

  • В первую очередь, следует определиться с конкретным типом ворот.

Наиболее простым вариантом для самостоятельного изготовления и установки являются распашные гаражные ворота.

  • Прежде, чем непосредственно приступить к выполнению работ такого плана, следует выполнить чертежи и составить спецификацию материалов инструментов, которые будут необходимы в процессе работ по созданию и монтажу будущей конструкции.
  • После этого, требуется, согласно составленной спецификации, закупить абсолютно все необходимые материалы, а также приобрести или арендовать соответствующие инструменты.
  • Сам процесс создания конструкции подобного плана следует начинать с этапа изготовления столбов гаражных ворот – для этого используются толстостенные трубы 60х60х3х3000 миллиметров. На выбор могут быть использованы трубы квадратного, прямоугольного или же круглого и сечения – все это должно быть заложено в чертеже ворот для гаража.
  • Затем согласно составленной схеме, из прямоугольных труб, которые имеют меньший размер 40х25х2х6000 миллиметров или же уголков, требуется изготовить при помощи сварки каркас (т.е. рамки), необходимые для крепления профлистов. Количество рамок также определяется согласно чертежу конструкции.
  • После этого необходимо присоединить рамки к столбам с помощью воротных петель, размеры и количество которых нужно подбирать, исходя из общего веса получаемой конструкции.
  • На следующем этапе на створки необходимо установить места под ограничители открывания, замки и другие запорные устройства.
  • Затем, во избежание коррозии, всю конструкцию нужно в 2 слоя покрыть грунтовкой по металлу, а когда она хорошо просохнет — эмалью хорошего качества под цвет профнастила. Те части столбов, которые находятся непосредственно в земле, требуется дополнительно обработать специальной гидроизоляционной краской от хорошего производителя. Цветовая гамма зависит только лишь от вкусов хозяина гаража.

  • Следующий этап — установка ворот в землю. Для этого нужно пробурить в грунте ямы (лунки) диаметр которых будет не менее 250 миллиметров, а глубина ниже, чем точка промерзания – как правило глубина должна составлять не менее 1-1,5 метра.

Эти ямы возможно выкопать как вручную, так и ямобуром, что естественно будет легче — главное обязательно соблюсти глубину!

После этого следует раскрепить стойки готовой конструкции ворот в ямах и залить ямы бетоном – желательно марки М200/М250. В целях увеличения степени устойчивости всей конструкции между столбами следует ниже уровня грунта устроить монолитный железобетонный ригель, имеющий поперечное сечение 250х250 миллиметров – он должен соединить всю конструкцию.

  • После того, как бетон окончательно затвердеет, можно проводить непосредственный монтаж гаражных ворот из профнастила. Профнастил можно крепить или же с помощью специальных кровельных саморезов, илм же с целью большей вандалоустойчивости – при помощи заклепок 3,2х10 миллиметров (лучше применять стальные заклепки, для того, чтобы избежать гальванопары между 2-мя разными металлами, т.к. это может привести в дальнейшем к появлению коррозии). Для этого изначально необходимо вырезать профнастил определенных размеров, а затем выполнить его установку на ворота, в одну волну с перехлестом.
  • На заключительном этапе работ следует установить качественные замки и другие запорные устройства, а также тщательнейшим образом подкрасить все поврежденные в процессе работы места. И все – качественная и долговечная распашная конструкция гаражных ворот из профнастила готова!

Распашные ворота из профнастила в Волгограде

Качественно изготовленные ворота обеспечивают не только удобный въезд на территорию но и ограждают ваш участок или дачу от посторонних автомобилей и непрошеных гостей. Удобство и долговечность является ключевым фактором в выборе конструкции ворот.Большое значение имеет внешний вид устанавливаемых ворот.

Распашные ворота из профнастила по критерию цена качество являются оптимальным вариантом не только для дачи но и для загородного дома. Распашные ворота обшитые профлистом это надежная, легкая и удобная в применении конструкция. Недорогая цена ворот из профлиста является ключевым фактором при выборе типа устанавливаемых ворот.  Также не стоит забывать об эстетичном внешнем виде ворот выполненных в рамке.

Преимущество распашных ворот из профнастила

Ворота распашные являются самым распространенным вариантом исполнения входной группы для дачи и дома в Волгограде.

Достоинства ворот из профлиста:

  1. Удобство и простата использования. Они состоят из двух прямоугольных створок которые с помощью петель крепятся к стойкам-солбам.
  2. Качественно изготовленные распашные ворота из профлиста являются самыми долговечными. Если выражаться простым языком «тут нечему ломаться!»
  3. Возможность выбора цвета профнастила придает эстетичный внешний вид распашным воротам.
  4. Стоимость ворот и цена установки так же является существенным фактором в пользу распашных ворот.
Распашные ворота из профнастила установлены в г. Волжский

Особенности монтажа ворот из профнастила в Волгограде

При монтаже распашных ворот есть определенные нюансы:

  1. При установке распашных ворот в Волгограде рекомендуется предусмотреть дополнительные щеколды. Так как ворота будут подвержены сильным ветровым нагрузкам, для Волгоградской области составляет 30кг/м2.
  2. Необходимо проверить наличие места для открытия (распахивания ) створок ворот.
  3. Выбрать сторону в которую будут открываться устанавливаемые ворота.
  4. Выбрать желаемый цвет и конфигурацию будущих ворот.

Монтаж распашных ворот из профлиста

Несмотря на кажущуюся простату распашных ворот из профнастила процесс изготовления является ответственным требующий внимания к многочисленным нюансам. Зазор между створками не должен превышать 2мм. Сварочные стыки должны быть качественно проварены и очищены от шлака. Профильные трубы  обезжириваются и покрываются грунт-эмалью 3 в 1. Торцы профильных труб завариваются или герметизируются специальными заглушками. Рама створки усиливается дополнительной поперечиной. Перед бетонированием столбов в нижней части привариваются поперечная арматура для предотвращения разбалтывания столба с течением времени. Перечисленные выше меры позволяют гарантировать длительный срок службы распашных ворот из профлиста.

Изготовление и установка ворот состоит из следующих стадий:

  1. Производится замер ширины и высоты. Подбирается сечение профильной трубы и толщина металла.
  2. Устанавливаются столбы. Бетонируются на глубину от 1 до 1,5м в зависимости от типа грунта.
  3.  Изготовление каркаса ворот. Каркас ворот сваривается из профильной трубы сечем от 30х30 до 50х50 в зависимости от размера ворот.
  4. Установка створок ворот в рабочее положение.
  5. Зашивка створок ворот профлистом.
  6. Завешается монтаж ворот установкой щеколд и замка.
Откатные ворота установлены на дачном участке в Волгограде

Как заказать установку ворот из профнастила

У нас вы можете заказать изготовление и установку распашных ворот в Волгограде под ключ по недорогой цене. Стоимость работ под ключ определяется индивидуально — позвоните по телефону в Волгограде 8(8442)-56-58-77; 8(8443)-32-90-88; Мобильный 8-969-655-65-11 для ее уточнения. Цена ворот из материала заказчика.

Стоимость установки распашных ворот

Конечная цена ворот складывается из таких факторов как удаленность от Волгограда, личных пожеланий заказчика и размера.

            Вид воротСтоимость монтажа
(работа)		Стоимость под ключ
(работа и материал)
Распашные ворота 4м          6000 руб           12 000 руб
Откатные ворота 4м
(консольные)		          15000 руб           35000 руб



Инструкции по настройке ворот | Компания Hoover Fence Co.

Магазин: Комплекты для регулировки ворот

Инструкции по установке Adjust-A-Gate

Примечание. Ворота, которые вы изготовите, будут примерно на 2 дюйма короче, чем размер проема ваших ворот, чтобы оставить место для петель и защелки. Максимальная ширина комплектов ворот фактически составляет 58 дюймов (AG36) и 94 дюйма (AG60).

    НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ:
  • Гаечный ключ 9/32 дюйма или разводной торцевой ключ
  • Гаечный ключ 7/16″ или разводной торцевой ключ
  • Гаечный ключ 9/16″ или разводной торцевой ключ
  • Крестообразная отвертка
  • Кусачки
  • Буровой двигатель
  • Набор перовых сверл 1/2 дюйма

Шаг 1
Установка петель стойки

Регулятор Adjust-A-Gate™ предназначен для поворота. Имея это в виду, вам нужно расположить петли ближе к заднему краю стойки ворот, чтобы защелка работала должным образом.

  1. Найдите центральную точку между верхней и нижней направляющими.
  2. Отмерьте вверх и вниз примерно 16 дюймов (20 дюймов для 3-рельса) и отметьте 1 дюйм от заднего края стойки.
  3. Сверлом диаметром 1/2 дюйма просверлите направляющее отверстие для лаговых петель.
  4. С помощью плоскогубцев или гаечного ключа завинтите запаздывающую петлю примерно на 1 дюйм снаружи оси петли.

Шаг 2
Сборка рамы ворот

Регулятор Adjust-A-Gate™ можно использовать для заборов высотой 4, 5 и 6 футов, и он адаптируется практически к любому проему от 36 до 60 дюймов (AG36) или от 60 до 96 дюймов (AG60).

  1. Повесьте петлю Adjust-A-Gate (1) на стойку, используя прилагаемые петли рамы (4).
  2. Вставьте 2–1-дюймовые распорки (2) в скользящие элементы на раме (убедитесь, что отверстия в распорке направлены вверх и вниз. )

Шаг 3
Позиционирование

  1. Наденьте раму со стороны защелки на распорки.
  2. Поверните ворота в закрытое положение и отрегулируйте раму примерно на 1 дюйм между рамой и стойкой.

Этап 4
Установка 2 x 4

  1. Измерьте, отрежьте и установите 2 x 4 с помощью прилагаемых винтов (7, 8), как показано на рисунке. (В зависимости от ширины ваших ворот вам могут не понадобиться все длинные винты (8) в раме.)

Этап 5
Петли, проволочный трос и установка упора для ворот

  1. Теперь можно установить петли рамы (4) и повесить ворота.
  2. Установите S-образный крюк для комплекта троса фермы в отверстие в верхней части ворот со стороны петель. Установите комплект троса фермы (3), зацепив талреп за отверстие в нижней части ворот со стороны защелки. Используйте прилагаемый зажим, чтобы закрепить кабель, отрежьте излишки. Отрегулируйте талреп до легкого натяжения.
  3. Установите защелку (6) на раму ворот, затем фиксатор защелки (6) на стойку.
  4. Установите стопор (11) с помощью прилагаемого болта с квадратным подголовком и гайки с нейлоком.

Шаг 6
Установка досок ограждения, регулировка ворот

  1. Теперь вы можете установить доски забора в соответствии с вашими требованиями, используя гвозди или шурупы. Если у вас возникли проблемы с стабилизацией досок на внешних краях Adjust-A-Gate™, вы можете использовать 4 прилагаемых самонарезающих винта (10) и прикрепить доски непосредственно к раме ворот.
  2. Регулируя талреп на тросе фермы, вы можете точно отрегулировать защелку, чтобы обеспечить идеальную посадку.
  3. ПОЗДРАВЛЯЕМ!! Вы сделали большую работу. Теперь у вас есть красивые ворота, которые подходят к вашему забору и выглядят как заказная работа. Теперь вы можете рассчитывать на долгие годы беспроблемной эксплуатации.

Лучшие детские ворота | Обзоры Wirecutter

Наш выбор

Cardinal Gates SS-30 Stairway Special

Благодаря самой прочной раме и защелке, которые мы тестировали, эти цельнометаллические ворота не самые дешевые в своем роде, но это лучшее соотношение цены и качества.Его легко открыть для взрослых, и его проще надежно установить (в большем количестве ситуаций), чем его конкурентов.

Варианты покупки

*На момент публикации цена составляла 50 долларов США.

Специальная лестница от Cardinal Gates — единственная протестированная нами цельнометаллическая конструкция, включая защелку, что делает ее очень прочной калиткой, способной выдержать даже вес 180-фунтового человека, не прогибаясь ( как и пластиковые ворота). Механизм защелки прост в использовании для взрослых, но смущает малыша, а ворота можно легко открыть на ходу.Его также можно установить под нестандартным углом (в отличие от большинства его конкурентов, которые устанавливаются только перпендикулярно стене), что делает его более универсальным выбором. Ворота Stairway Special также являются одними из самых простых в установке ворот: для их установки требуется всего четыре винта, а установка занимает менее 20 минут. Наконец, у него есть ограничитель поворота, поэтому воротам можно запретить раскачиваться над лестницей.

Занявший второе место

Ворота Easy Swing & Lock в Северных штатах

Ворота в Северных штатах просты в использовании и установке.Он дешевле нашего основного отмычки, но в его механизме блокировки много пластика, и его нельзя установить под углом.

Варианты покупки

*На момент публикации цена составляла 44 доллара США.

Если наша основная отмычка недоступна, нам также нравятся ворота North States Easy Swing & Lock Gate. Он дешевле нашего основного отмычки, но у него пластиковая защелка, поэтому ему не хватает прочности цельнометаллической системы запирания. Его также нельзя установить под углом, поэтому он будет работать только в дверных проемах или других местах, где его можно установить перпендикулярно стене. Но их легко установить, их легче открывать и закрывать, чем некоторые из них, и они намного надежнее, чем конкуренты по сопоставимой цене, включая затворы с принудительной посадкой.

Также отлично подходит

Smart Retract Retract-A-Gate

В самом дорогом типе ворот, который мы рекомендуем, используется лист ткани (а не распашные ворота), поэтому они хороши для ограниченного пространства и имеют более красивую ручку и более легкую защелку. чем другие раздвижные ворота.

Варианты покупки

*На момент публикации цена составляла 135 долларов США.

Для ограниченного пространства без места для распашных ворот или если вы просто предпочитаете сдержанный вид, нам подойдет Retract-A-Gate от Smart Retract. Это кусок сетчатой ​​ткани, который разворачивается через отверстие и зацепляется с другой стороны. Мы посмотрели на три выдвижных ворот, и Retract-A-Gate выделялись своей более простой ручкой. Кроме того, его было легче всего зацепить в закрытом положении, и во время тестирования лист ни разу не смялся. Недостатки в том, что он имеет многоступенчатую блокировку, которая может быть утомительной, а также дорогой.

Также отлично подходит

Ворота Deluxe Decor для Северных штатов

Ворота Deluxe Decor могут поместиться в проем шириной до 6 футов и имеют больший проем, чем аналогичные модели, и управляемую защелку.

Варианты покупки

*На момент публикации цена составляла 70 долларов США.

Если вам нужно закрыть широкий проем до 6 футов, ворота North States Deluxe Decor прекрасно вам подойдут. Это как небольшой забор с дверным проемом посередине. Мы протестировали три модели с широким открыванием, и модель Deluxe Decor нас действительно впечатлила — у нее большая дверца и защелка, которая надежна, но проста в использовании для родителей.

Также отлично подходит

North States Metal Superyard

Шестипанельный Metal Superyard North States Metal Superyard с шестью панелями оснащен красивой защелкой и простой установкой для закрытия больших площадей, таких как очаг камина. Его также можно превратить в небольшую автономную игровую площадку.

Варианты покупки

*На момент публикации цена составляла 171 доллар США.

Чтобы дети не прикасались к дровяным печам, каминам, шкафам для аудио- и видеоаппаратуры и другим опасным или деликатным местам, нам нравится Metal Superyard в Северных штатах.Это шестипанельный регулируемый забор в комплекте с дверной панелью. Концы можно прикрепить к стене или друг к другу, чтобы получился небольшой игровой дворик. Superyard отличался более красивой защелкой и более простой установкой, чем у конкурентов.

АЛЕКСА Мини

Тип датчика

КМОП-сенсор ARRI ALEV III формата Super 35 с матрицей цветных фильтров Байера

Сенсор Максимальное количество фотосайтов и размер

3424 x 2202
28,25 x 18,17 мм / 1.112 x 0,715 дюйма
⌀ 33,59 мм / 1,322 дюйма

Частота кадров сенсора

0,75–200 кадр/с

Вес

∼2,3 кг / ∼5 фунтов
(корпус камеры с титановым креплением объектива PL)

Зона активного изображения сенсора (фотосайты)

S16 HD: 1600 x 900
HD: 2880 x 1620
2k: 2868 x 1612
32K: 3200 x 1800 x 1800 900 x 1800 x 1800
4: 3 2. 8k: 2880 x 2160
2.39: 1 2k Ana. : 2560 x 2145
Аналог. HD: 1920 x 2160
ARRIRAW 16:9 2.8K: 2880 x 1620
Открытые ворота 3.4K: 3424 x 2202

Область активного изображения датчика (размеры)

S16 HD: 13.20 x 7.43 мм / 0.520 x 0.292 «
hd: 23.76 x 13.37 mm / 0.935 x 0.526″
2k: 23.66 x 13.30 mm / 0.932 x 0.524 «
3.2k: 26.40 x 14,85 мм / 1,039 x 0.585″
4K UHD: 26,40 x 14,85 мм / 1,039 x 0,585 дюйма
4:3 2,8K: 23,76 x 17,82 мм / 0,935 x 0,702 дюйма
2,39:1 2K Аналог.: 21,12 x 17,70 мм 2 HD, 0,991 дюйма : 15,84 x 17,82 мм / 0,624 x 0,702 дюйма
ARRIRAW 16:9 2,8K: 23,76 x 13,37 мм / 0.935 x 0,526 дюйма
Open Gate 3.4K: 28,25 x 18,17 мм / 1,112 x 0,715 дюйма

Размер контейнера файла записи (в пикселях)

S16 HD: 1920 x 1080
HD: 1920 x 1080
2k: 2048 x 1152
3.2k: 3200 x 1800
4k Uhd: 3840 x 2160
4: 3 2.8k: 2944 x 2160
2.39: 1 2k Ana. : 2048 x 858
Аналог. HD: 1920 x 1080
ARRIRAW 16:9 2,8K: 2880 x 1620
Открытые ворота 3,4K: 3424 x 2202

Содержимое изображения записываемого файла (пиксели)

ProRes S16 HD: 1920 x 1080
ProRes HD: 1920 x 1080
ProRes 2K: 2048 x 1152
ProRes 3. 2k: 3200 x 1800 x 2160 x 23 x 21616 x 21632 Proors 2: 3 2.8k: 2880 x 2160
Prors 4: 3 2.8k: 2880 x 2160 : 2880 x 1620
ARRIRAW Open Gate 3.4K: 3424 x 2202
ARRIRAW 4:3 2,8K (OG 3.4K): 3424 x 2202
ARRIRAW 2,39:1 2K Аналог. (OG 3.4K): 3424 x 2202
ARRIRAW 16:9 HD Аналог. (OG 3.4K): 3424 x 2202

Широта экспозиции

14+ ступеней во всем диапазоне чувствительности от EI 160 до EI 3200, измеренное с помощью таблицы ARRI Dynamic Range Test Chart (DRTC-1)

Индекс воздействия

Регулируется от EI 160 до 3200 с шагом 1/3 ступени
Базовая чувствительность EI 800

Затвор

Электронный затвор, 5.0°- 356° или 1 с — 1/8000 с

Форматы записи

ARRIRAW
Apple ProRes 4444 XQ
Apple ProRes 4444
Apple ProRes 422 HQ
Apple ProRes 422
Apple ProRes 422 LT

Носитель записи

Карты CFast 2.0

Частота кадров записи

ProRes HD: 0,75–200 кадров в секунду
ProRes S16 HD: 0,75–200 кадров в секунду
ProRes 2K: 0,75–200 кадров в секунду
ProRes 3. 2K: 0,75–60 кадров в секунду 0.75–50 кадр/с
ProRes 2:39:1 2K Аналог.: 0,75–120 кадр/с
ProRes HD Аналог.: 0,75–120 кадр/с
MFX/ARRIRAW 16:9 2,8K: 0,75–48 кадр/с
MFX/ARRIRAW 3,4K Открытый Ворота: 0,75–30 кадров в секунду 90 005

Режимы записи

Стандартная запись в реальном времени
Предварительная запись
Интервалометр
Покадровая съемка

Тип видоискателя

Мультивидоискатель MVF-1 с откидным монитором 3,2 дюйма
Панель управления камерой (CCP-1) с возможностью последовательного подключения MVF-1

Технология видоискателя

Дисплей видоискателя OLED
Откидной ЖК-монитор

Разрешение видоискателя (пикселей)

1280 х 720

Видоискатель диоптрический

Регулируется от -5 до +5 диоптрий

Цветной вывод

Rec 709
Rec 2020
Log C
Custom Look (файл ARRI Look ALF-2)

Контроль внешнего вида

Импорт пользовательских 3D LUT
Параметры ASC CDL (наклон, смещение, мощность, насыщенность)
Колено, гамма, насыщенность, гамма черного, насыщенность по оттенку
Поддержка библиотеки ARRI Look

Баланс белого

Ручной и автоматический баланс белого, регулируемый в диапазоне от 2000K до 11000K с шагом 10K
Регулируемый диапазон цветокоррекции от -16 до +16 CC
1 CC соответствует 035 значениям Kodak CC или 1/8 значениям Rosco

Фильтры

Встроенные моторизованные фильтры нейтральной плотности 0. 6, 1.2, 2.1
Фиксированный оптический фильтр нижних частот, УФ, ИК фильтр

Выходы изображений

1 собственный сигнальный выход для видоискателя MVF-1
2 выхода SDI: 1,5G (SMPTE ST292-1), 3G (SMPTE ST425-1, ST425-3), 6G и DL 6G (SMPTE ST2081-10, ST2081-11) )
несжатое видео со встроенным звуком и метаданными

Факторы сжатия объектива

1,00
1,30
2,00

Инструменты экспозиции и фокусировки

False Color
Zebra
Масштаб
Waveform
Диафрагма и усиление цвета

Аудиовход

1x LEMO 5-контактный симметричный линейный стереовход
(линейный вход макс.уровень +24dBu, соответствующий 0dBFS)

Аудиовыход

SDI (встроенный)

Аудиозапись

2-канальный линейный PCM, 24 бита, 48 кГц

Варианты дистанционного управления

Дистанционное управление через Интернет с телефонов, планшетов и ноутбуков через WiFi и Ethernet
Протокол доступа к камере через Ethernet и WiFi
Интерфейс GPIO для интеграции с пользовательскими интерфейсами управления
Ручной блок WCU-4 с управлением моторами объектива и рабочими параметрами через встроенный -в белом радио

Интерфейсы

1x LEMO 5pin LTC Timecode In/Out
1x LEMO 10pin Ethernet для удаленного управления и обслуживания
1x BNC Sync In (дополнительная активация через службу ARRI)Контакт RS и нерегулируемый выход питания (выводит напряжение батареи)
1x LEMO 4pin LBUS (на креплении объектива) для моторов объектива, с возможностью последовательного подключения
1x USB 2. 0 (для пользовательских настроек, просмотра файлов и т. д.)

Беспроводные интерфейсы

Встроенный модуль WiFi (IEEE 802.11b/g)
Встроенный белый радиоприемник для объектива ARRI и дистанционного управления камерой

Крепления объектива

Титановый байонет PL с разъемом LBUS
Байонет ARRI LPL (LBUS)
Байонет PL с разъемом Hirose
Байонет ARRI EF (LBUS)
Байонет EF
Байонет B4 с разъемом Hirose
Байонет Leitz M (доступен от Leitz)

Фокусная глубина фланца

Крепление PL: 52 мм
Крепление LPL: 44 мм

Потребляемая мощность

1x LEMO 8pin (10.5-34 В пост. тока)

Потребляемая мощность

мин. 43 Вт
макс. 84W
(Корпус камеры с MVF-1)

Силовые выходы

1x LEMO 7pin EXT нерегулируемая выходная мощность (выводит напряжение батареи) с макс. 1,1 А

Размеры (ВxШxД)

140 x 125 x 185 мм / 5,5 x 4,9 x 7,3 дюйма
(корпус камеры с креплением объектива PL)

Рабочая температура

от -20°C до +45°C / от -4°F до +113°F при относительной влажности не более 95%, без конденсации, защита от брызг и пыли благодаря герметичной электронике

Температура хранения

от -30°C до +70°C / от -22°F до +158°F

Уровень звука

Лицензии на программное обеспечение

Лицензионный ключ ALEXA Mini 4:3
Лицензионный ключ ALEXA Mini ARRIRAW
Лицензионный ключ библиотеки ARRI Look

Стандартные планы | ВСДОТ

Дж-10

Размещение электрических кабелепроводов

 PDF 23 КБ ZIP-архив 50 КБ

18. 07.97



J-10.10-04

Ориентация шкафа, расположение кабелепровода и деталь фундамента

 PDF 19,4 МБ Почтовый индекс 548 КБ

16.09.20

6 листов

Ж-10.12-00

Установка сервисного шкафа — деревянная стойка

 PDF 3,3 МБ Почтовый индекс 185 КБ

16.09.20



J-10.14-00

Установка сервисного шкафа — деревянная опора

 PDF 5,3 МБ Почтовый индекс 333 КБ

16.09.20



ДЖ-10.15-01

Корпус шкафа на склоне

 PDF 175 КБ Почтовый индекс 372 КБ

11.06.14



J-10.16-02

Сервисный шкаф типа A (тип 0–100 А, 120 В, одна фаза)

 PDF 3. 0MB Почтовый индекс 151 КБ

18.08.21



ДЖ-10.17-02

Сервисный шкаф типа B (тип 0–100 А, 120/240 В, одна фаза)

 PDF 3,1 МБ Почтовый индекс 117 КБ

18.08.21



J-10.18-02

Сервисный шкаф типа C (тип 0–200 А, 480 В, одна фаза)

 PDF 3,4 МБ Почтовый индекс 491 КБ

18.08.21



ДЖ-10.20-04

Сервисный шкаф типа B, модифицированный (0–200 А, тип 120/240, однофазный)

 PDF 6.1MB Почтовый индекс 397 КБ

18.08.21

2 листа

J-10.21-02

Сервисный шкаф типа D (0–200 А, тип 120/240, однофазный)

 PDF 6.0MB Почтовый индекс 365 КБ

18.08.21

 2 листа

ДЖ-10. 22-02

Сервисный шкаф типа E (0–200 А, тип 480, однофазный)

 PDF 6,6 МБ Почтовый индекс 398 КБ

18.08.21

2 листа

J-10.25-00

Шкаф трансформатора (480В/240В-240В/120В)

 PDF 294 КБ Почтовый индекс 148 КБ

11.07.17



ДЖ-12.15-00

Корпус шкафа одинарной ширины, тип 33xL

 PDF 405 КБ Почтовый индекс 267 КБ

28.06.18

2 листа

J-12.16-00

Корпуса шкафов двойной ширины типа 33xD и 34xLX

 PDF 3.0MB Почтовый индекс 245 КБ

28.06.18

2 листа

ДЖ-15.10-01

Легкая древесина Стандарт

 PDF 119 КБ Почтовый индекс 267 КБ

11.06. 14



Дж-15.15-02

Установка пролетного провода

 PDF 162 КБ Почтовый индекс 762 КБ

10.07.15



ДЖ-20.10-04

Доступная пешеходная кнопочная стойка (PPB) и фундамент
Примечание. Следует рассмотреть возможность включения IS-12 библиотеки планов во все контрактные документы

PDF 327 КБ Почтовый индекс 472 КБ

31.07.19



J-20.11-03

Доступная пешеходная кнопочная стойка с бордюрным основанием
Примечание. Следует рассмотреть возможность включения библиотеки планов IS-12 во все контрактные документы

PDF 709 КБ ZIP-архив 1,3 МБ

31.07.19

2 листа

ДЖ-20. 15-03

Доступная кнопка отрыва для пешеходов (PPB) Стойка
Примечание. Следует рассмотреть возможность включения библиотеки планов IS-12 во все контрактные документы

PDF 142 КБ Почтовый индекс 645 КБ

30.06.14



J-20.16-02

Стандарт пешеходных сигналов (тип PS) Детали
Примечание: Следует рассмотреть возможность включения IS-12 библиотеки планов во все контрактные документы

PDF 140 КБ Почтовый индекс 661 КБ

30.06.14



Дж-20.20-02

Стандарт пешеходных сигналов (тип PS) Электрические детали
Примечание. Следует рассмотреть возможность включения IS-12 библиотеки планов во все контрактные документы

PDF 65 КБ Почтовый индекс 286 КБ

20. 05.13



J-20.26-01

Доступная пешеходная кнопка (PPB) Детали
Примечание. Следует рассмотреть возможность включения библиотеки планов IS-12 во все контрактные документы

PDF 108 КБ ZIP-архив 2,2 МБ

12.07.12

2 листа

Дж-21.10-04

Тип PS, тип 1, сигнал RM и FB Стандартные детали фундамента
Примечание. Следует рассмотреть возможность включения библиотеки планов IS-12 во все контрактные документы
Примечание: IS- библиотеки планов 13 (таблица) необходимо включить в контрактную документацию

PDF 299 КБ Почтовый индекс 985 КБ

30.06.14

2 листа

J-21.15-01

Тип 1 Сигнал Стандарт Детали
Примечание: IS-13 библиотеки планов (таблица) должна быть включена в контрактную документацию

PDF 55 КБ Почтовый индекс 559 КБ

10. 06.13



Дж-21.16-01

Проблесковый маячок Тип 1 Сигнал Стандарт Детали
Примечание: IS-13 библиотеки планов (таблица) должна быть включена в контрактную документацию

PDF 49 КБ Почтовый индекс 347 КБ

10.06.13



J-21.17-01

Проблесковый маячок Тип 1 Стандартный сигнал Электрические детали
Примечание. IS-13 библиотеки планов (таблица) должна быть включена в контрактную документацию

PDF 42 КБ Почтовый индекс 275 КБ

10.06.13



Дж-21.20-01

Тип 1 Сигнал Стандарт Электрические детали
Примечание. IS-13 библиотеки планов (таблица) должна быть включена в контрактную документацию

PDF 46 КБ Почтовый индекс 395 КБ

10.06.13



J-22. 15-02

Сигнал измерителя рампы Стандартные детали
Примечание: IS-13 библиотеки планов (таблица) должна быть включена в контрактную документацию

PDF 397 КБ ZIP-архив 1,4 МБ

10.07.15

3 листа

ДЖ-22.16-03

Сигнал измерителя рампы Стандартные электрические детали
Примечание. IS-13 библиотеки планов (таблица) должна быть включена в контрактную документацию

PDF 152 КБ ZIP 789KB

10.07.15



J-26.10-03

Стандартный фундамент для светофоров
Примечание: IS-13 библиотеки планов (таблица) должна быть включена в контрактную документацию

PDF 677KB Почтовый индекс 644 КБ

21.07.16



Дж-26.15-01

Стандартное размещение фундамента Signal
Примечание: IS-13 библиотеки планов (таблица) должна быть включена в контрактную документацию

PDF 188KB Почтовый индекс 829 КБ

17. 05.12

3 листа



J-26.20-01

Временный стандартный адаптер сигнала

 PDF 1.05MB ZIP 660 КБ

28.06.18

5 листов

Дж-27.10-01

Стандартный фундамент для натяжных опор типа 4 и 5

 PDF 646 КБ Почтовый индекс 314 КБ

21.07.16



J-27.15-00

Тип 4 и 5 Стандартный натяжной стержень

 PDF 48 КБ Почтовый индекс 205 КБ

15.03.12



Дж-28.10-02

Стальной легкий стандарт

 PDF 441 КБ Почтовый индекс 317 КБ

07.08.19



J-28.22-00

Стальной светильник, стандартное размещение (скользящее основание)

 PDF 658KB Почтовый индекс 544 КБ

07. 08.07

2 листа

Дж-28.24-02

Стальной светильник, стандартное размещение (неподвижное основание)

 PDF 2,8 МБ Почтовый индекс 207 КБ

16.09.20



J-28.26-01

Стандартное размещение стальных легких (разное)

 PDF 259 КБ Почтовый индекс 381 КБ

02.12.08



ДЖ-28.30-03

Легкий стальной стандартный фундамент типов A и B

 PDF 332 КБ Почтовый индекс 618 КБ

11.06.14

2 листа

J-28.40-02

Стандартное стальное легкое основание

 PDF 165 КБ Почтовый индекс 355 КБ

11.06.14



Дж-28.42-01

Стальная легкая стандартная анкерная/скользящая пластина для скользящего основания

 PDF 142 КБ ZIP-архив 200 КБ

11. 06.14



J-28.43-01

Адаптер скользящего основания для стандартного основания с 4 болтами

 PDF 409 КБ Почтовый индекс 198 КБ

28.06.18



Дж-28.45-03

Стальное легкое стандартное коленчатое крепление на мосту и подпорной стене

 PDF 667 КБ ZIP 598 КБ

21.07.16



J-28.50-03

Стальная легкая стандартная опора и детали отверстия для руки

 PDF 352 КБ Почтовый индекс 174 КБ

21.07.16



ДЖ-28.60-03

Стальное легкое стандартное основание для установки на барьер

 PDF 2,2 МБ Почтовый индекс 179 КБ

27.08.21



J-28.70-03

Детали стандартной проводки стального светильника

 PDF 501 КБ Почтовый индекс 451 КБ

21. 07.17

2 листа

Дж-29.10-01

Тип Стандартный сигнал светофора CCTV (стойка камеры) Сведения о фундаменте

 PDF 516 КБ Почтовый индекс 316 КБ

21.07.16



J-29.15-01

Тип Стандартный сигнал светофора CCTV (камерный столб)

 PDF 812 КБ Почтовый индекс 277 КБ

21.07.16

2 листа

Дж-29.16-02

Тип Стандартный сигнал светофора CCTV (камерный столб) Детали локтя

 PDF 301 КБ Почтовый индекс 126 КБ

21.07.16



Дж-30.10-00

Площадка для обслуживания светильника с высокой мачтой
Примечание: Для проектирования фундамента следуйте процедуре, описанной на веб-странице IS-16 Библиотека планов. Включить перечень светильников IS-16 в планы контрактов для всех контрактов WSDOT, требующих установки светильников с высокой мачтой.

PDF 266 КБ Почтовый индекс 536 КБ

18.06.15

2 листа

Дж-40.05-00

Детали заземления существующей распределительной коробки

 PDF 330 КБ ZIP 312 КБ

21.07.16



ДЖ-40.10-04

Крышка с замком Стандартная распределительная коробка типов 1 и 2

 PDF 375 КБ ZIP-архив 1,4 КБ

28.04.16

2 листа

Дж-40.20-03

Распределительная коробка для тяжелых условий эксплуатации, типы 4, 5 и 6

 PDF 349 КБ Почтовый индекс 594 КБ

28.04.16

2 листа

Дж-40.30-04

Крышка с замком Распределительная коробка стандартного исполнения, тип 8

 PDF 342 КБ Почтовый индекс 602 КБ

28. 04.16

2 листа

Дж-40.35-01

Распределительная коробка с табличкой

 PDF 182 КБ ZIP-архив 1,2 МБ

29.05.13

3 листа

Дж-40.36-02

Nema 4X Нерегулируемая распределительная коробка для скрытого монтажа

 PDF 352 КБ Почтовый индекс 213 КБ

21.07.17

2 листа

Дж-40.37-02

Nema 3R Регулируемая распределительная коробка для скрытого монтажа

 PDF 547 КБ Почтовый индекс 408 КБ

21.07.17

3 листа

Дж-40.38-01

Распределительная коробка Nema 4X для поверхностного монтажа с верхним вводом

 PDF 81 КБ Почтовый индекс 486 КБ

20.05.13



Дж-40. 39-00

Передний ввод Nema 4x Распределительная коробка для поверхностного монтажа

 PDF 83 КБ Почтовый индекс 633 КБ

20.05.13



Дж-40.40-02

Распределительная коробка Nema 4x на тротуаре, расположенная на конструкции

 PDF 424 КБ Почтовый индекс 441 КБ

31.07.19



Дж-45.36-00

Распределительная коробка Nema 3R и 4x для утопленного монтажа — заземление

 PDF 352 КБ Почтовый индекс 384 КБ

21.07.17



ДЖ-50.05-00

Детали соединения петли

 PDF 249 КБ ZIP 84KB

21.07.17



Дж-50.10-01

Индукционная петля, тип 1

 PDF 172 КБ ZIP-архив 74 КБ

31. 07.19



Дж-50.11-02

Индукционная петля типа 2

 PDF 191 КБ ZIP-архив 74 КБ

31.07.19

2 листа

Дж-50.12-02

Индукционная петля типа 3

 PDF 179 КБ ZIP-архив 72 КБ

07.08.19



ДЖ-50.13-00

Индукционные петли для измерения и передачи данных

 PDF 361 КБ Почтовый индекс 104 КБ

22.08.19

2 листа

Дж-50.15-01

Детали индукционной петли

 PDF 246 КБ Почтовый индекс 475 КБ

21.07.17

3 листа

Дж-50.16-01

Детали установки предварительно отформованной петли в новом мостовом настиле

 PDF 72 КБ Почтовый индекс 567 КБ

22. 03.13

3 листа

Дж-50.18-00

Детали проводки индукционной петли

 PDF 228 КБ Почтовый индекс 221 КБ

07.08.19



Дж-50.19-00

Детали проводки контура измерения и передачи данных

 PDF 244 КБ Почтовый индекс 227 КБ

07.08.19



Дж-50.20-00

Установка постоянного регистратора трафика

 PDF 1,1 МБ ZIP 410 КБ

03.06.11

3 листа

Дж-50.25-00

Сведения об установке системы взвешивания в движении

 PDF 792KB Почтовый индекс 181 КБ

03.06.11

2 листа

Дж-50.30-00

Постоянный регистратор трафика и данные о взвешивании в движении

 PDF 980 КБ Почтовый индекс 373 КБ

03. 06.11

3 листа

ДЖ-60.05-01

Типовые сведения о заземлении

 PDF 1.08MB Почтовый индекс 998 КБ

21.07.16

3 листа

Дж-60.11-00

Монтаж кабелепровода в дорожном ограждении на подпорной стене

 PDF 118 КБ ZIP 660 КБ

20.05.13

2 листа

ДЖ-60.12-00

Прокладка кабелепровода в односкатном бетонном ограждении (двустороннем)

 PDF 80 КБ Почтовый индекс 856 КБ

20.05.13



Дж-60.13-00

Канал из нержавеющей стали

 PDF 401 КБ Почтовый индекс 217 КБ

16.06.10



Дж-60.14-01

Детали монтажа канала из нержавеющей стали ~ на колонне или опоре

 PDF 319 КБ Почтовый индекс 441 КБ

31. 07.19



J-75.10-02

 Детали монтажа сигнальной головки

~ Крепление на мачте и опоре

 PDF 193 КБ Почтовый индекс 893 КБ

10.07.15



Дж-75.20-01

 Детали крепления сигнальной головки

~ Крепления мачты и троса пролета

 PDF 321 КБ ZIP-архив 1,2 МБ

10.07.15

2 листа

J-75.30-02

Прочие сведения о сигнале

 PDF 164 КБ Почтовый индекс 532 КБ

10.07.15



Дж-75.41-01

Стандартные электрические детали сигнального моста
Примечание: IS-15 библиотеки планов (таблица) должна быть включена в контрактную документацию

PDF 1,6 МБ Почтовый индекс 1.8 МБ

29.06.16

4 листа

Дж-75. 45-02

Электрические детали подвесного знака (ферменная конструкция)

 PDF 842 КБ Почтовый индекс 690 КБ

01.06.16

2 листа

Дж-80.10-01

Схема шкафа сигнализации Тип 332

 PDF 3.4 МБ Почтовый индекс 281 КБ

18.08.21



Дж-80.12-00

Клеммные панели полевых выходов сигнального шкафа

 PDF 3,2 МБ Почтовый индекс 168 КБ

18.08.21



Дж-80.15-00

Тестовая панель детектора компоновки шкафа сигнализации Тип 332

 PDF 428KB Почтовый индекс 114 КБ

28.06.18



J-81.10-02

Шкаф линейного измерителя/станции данных Тип 334

 PDF 10.0MB ZIP 380 КБ

18. 08.21

3 листа

Дж-81.12-00

Клеммная панель полевого выхода PDA #3 LXW

 PDF 3,2 МБ Почтовый индекс 237 КБ

18.08.21



J-86.10-00

Сведения об установке радиопередатчика дорожной информации

 PDF 756 КБ Почтовый индекс 483 КБ

28.06.18

3 листа

Дж-90.10-03

Вытяжной ящик
Примечание. Если дренаж является проблемой проекта, следует рассмотреть возможность включения IS-18 библиотеки планов в контрактную документацию.

 PDF 609 КБ ZIP-архив 1,1 МБ

28.06.18

2 листа

Дж-90.20-03

Cable Vault
Примечание. В случае, если дренаж является проблемой проекта, следует рассмотреть возможность включения IS-18 библиотеки планов в контрактную документацию.

PDF 665 КБ Почтовый индекс 1.6 МБ

28.06.18

2 листа

Дж-90.21-02

Малый кабельный туннель
Примечание. В случае, если дренаж является проблемой проекта, следует рассмотреть возможность включения IS-18 библиотеки планов в контрактную документацию.

PDF 513 КБ ZIP-архив 1,2 КБ

28.06.18

2 листа

Дж-90.50-00

Сведения об установке хранилища

 PDF 587 КБ Почтовый индекс 937 КБ

28.06.18

2 листа

Как построить забор из проволочной сетки с воротами

Этот пост содержит партнерские/реферальные ссылки. Выучить больше.

Если вы часто беспокоитесь о кроликах, мышах или других существах, проникающих в ваш сад и портящих ваши продукты, самое время установить забор. Однако профессиональные услуги для того же результата могут оказаться дорогими.

Приложив немного времени и усилий, вы сможете самостоятельно построить забор для своего сада. В этой статье вы узнаете, как легко и эффективно построить забор из проволочной сетки с воротами.

Вещи, которые вам понадобятся:

Как построить забор из проволочной сетки с воротами

1. Нарежьте листы проволочной сетки

Раскатайте проволочную сетку по земле или рабочему столу, где это удобно.

Основываясь на необходимых размерах ограждения со всех четырех сторон, аккуратно отрежьте необходимые куски куриной сетки с помощью кусачек для ограждения.

Если у вас нет типичного рабочего места для этого, вы можете просто катить его по траве в вашем саду, положить пару камней на сетку, чтобы удерживать лист, пока вы прокладываете себе путь через лист своим резаком.

2. Соберите забор из проволочной сетки

Теперь, когда листы проволочной сетки готовы, вам нужно построить забор. Для этого необходимо начать с прикрепления уголков мелкоячеистой сетки к боковым стойкам по периметру забора.

Вы получаете так называемые степлеры для забора, которые работают как степлеры для бумаги. С помощью степлера для забора вы, по сути, стреляете штифтами из пистолета прямо в кусок пиломатериала таким образом, чтобы штифт закреплялся вокруг проволочной сетки, прикрепляющей его к столбу.

В качестве альтернативы вы можете использовать мощный степлер.

Скрепите сетку скобами по всей длине стойки, пока не убедитесь, что она полностью и надежно прикреплена к стойке.

Повторяйте этот шаг, прикрепляя проволочную сетку к столбам от одного конца до другого, пока не покроете все четыре стороны забора.

Когда вы доберетесь до места, где вы планируете построить ворота, оставьте несколько лишних витков проволочной сетки, пока не обрезая ее до нужной длины.

После того, как вы построили ворота, вы можете разрезать сетку в том месте, где они начинаются, чтобы получить гладкую поверхность.

3. Подготовка стоек ворот

Теперь, когда вы построили проволочный забор, вы готовы работать над воротами.Для этого сначала нужно построить два деревянных столба, которые будут поддерживать раму ворот с обеих сторон.

Выкопайте небольшой котлован, ровно столько, чтобы воткнуть в землю деревянное бревно или столб нужной высоты. Закрепите свой столб, вставив его в землю примерно на 2-3 фута, достаточного для того, чтобы он стоял прочно, а затем закройте отверстие и щели вокруг него грязью, чтобы закрепить его на месте.

Повторите тот же шаг для второго столба с другой стороны ворот. Теперь у вас есть готовые и закрепленные опорные деревянные столбы.Это важный шаг в том, как построить забор из проволочной сетки с воротами.

4. Обрезка дерева для ворот

Когда ваш проволочный забор готов, вы можете приступить к резке пиломатериалов для ваших ворот. Для этого вам потребуется 5 кусков пиломатериала нужной длины и ширины. Среди них четыре части будут скреплены вместе, чтобы сформировать квадратную или прямоугольную раму.

Пятая и последняя часть будет размещена в качестве диагональной поперечной балки или поперечной распорки, чтобы поддерживать ворота и удерживать их от разрушения.

Чтобы подготовить пиломатериалы для создания каркаса ворот, начните с обрезки деталей по желанию. Закрепите длинный кусок пиломатериала на столе. Если у вас его нет, просто положите его на землю.

Теперь вырежьте деталь с помощью пилорамы в соответствии с желаемыми размерами ворот. Для получения гладкой поверхности обрежьте края по диагонали с обеих сторон, как указано ниже.

  • На левом конце детали надрезать слева направо по диагонали сверху.
  • На правом конце детали надрежьте справа налево по диагонали сверху.

Следуйте этому рисунку и убедитесь, что все четыре части одинаково обрезаны таким образом, чтобы, когда вы в конечном итоге соберете их вместе в виде рамки, их можно было скрепить рядом друг с другом, как части пазла.

Прямые срезы затруднят их соединение. Вместо этого вы можете обрезать края по диагонали, чтобы, когда вы соедините их вместе, они образовали идеальный квадрат или прямоугольник.

5. Соберите деревянные ворота

После того, как вы распилите куски пиломатериала, вы готовы собрать раму. Для этого вам понадобится электродрель и шурупы.

Соедините деревянные детали так, чтобы получилась прямоугольная или квадратная рама. Теперь на каждом из четырех углов, где два куска пиломатериала находятся под прямым углом друг к другу, вам нужно будет просверлить пару отверстий.

С помощью электродрели начните просверливать отверстие снаружи одной детали и остановитесь, когда просверлите немного в соседней детали.Вкрутите винт в каждое из отверстий, чтобы скрепить две части вместе на одном углу.

Повторите те же действия для всех трех других углов, пока не соберете все четыре стойки вместе, чтобы сформировать рамку.

6. Прикрепите поперечную балку и оберните мелкоячеистой сеткой

Следующим шагом, который вы должны помнить, изучая, как построить забор из проволочной сетки с воротами, является закрепление диагональной поперечной балки.

Вырежьте пятый кусок дерева так же, как и остальные, и положите его по диагонали, желательно слева направо.Прикрутите диагональную часть также на место, так что теперь у вас есть квадратная или прямоугольная рама вместе с диагональной перекладиной в виде одного цельного куска.

Вы не можете сразу повесить ворота на этом этапе, так как это лишает цели — кролики и мыши могут проникнуть через огромные зияющие дыры в воротах. Поэтому покройте все ворота проволочной сеткой, прикрепив ее скобами к углу ворот.

7. Установите ворота на стойки ворот

Теперь ваши ворота вместе с идеальной рамой, диагональной перекладиной и проволочной сеткой поперек готовы к подвешиванию.

Чтобы повесить ворота, необходимо прикрепить две Т-образные петли с одной стороны ворот.

Просверлите отверстия в петлях, чтобы прикрепить их к выбранной стойке — одну петлю вверху, а другую внизу. Сторона ворот с прикрепленными Т-образными петлями будет прикреплена к соседней опорной стойке, чтобы вы могли открывать ворота.

Как только ваши ворота будут на месте, отрежьте лишнюю проволочную сетку, и все готово!

Вот несколько полезных пошаговых инструкций о том, как построить забор из проволочной сетки с воротами своими руками.Начните прямо сейчас, чтобы держать вредителей подальше!

Часто задаваемые вопросы о том, как построить забор из проволочной сетки с воротами

Как сделать простой забор из проволочной сетки?

Отрежьте проволочную сетку и прикрепите ее скобами к столбам по периметру забора с помощью степлера. Это будет стрелять булавками в столбы таким образом, что сетка будет прикреплена к столбу. Переместите сетку от одного столба к другому, пока не покроете все четыре стороны, установите деревянные ворота, и тогда ваш простой забор из проволочной сетки готов.

Как прикрепить ворота к столбу?

Для крепления ворот к столбу необходимы Т-образные петли. Прикрепите две Т-образные петли к одной стороне ворот — одну сверху и одну снизу. Затем прикрепите эту сторону к соседней стойке, чтобы ворота распахнулись. При необходимости вы можете прикрепить болт, чтобы держать ворота закрытыми.

Еда на вынос

Если вам интересно, как построить забор из проволочной сетки с воротами, вы можете сделать это самостоятельно, выполнив несколько простых шагов.

Начните с разрезания листов проволочной сетки по мере необходимости. Прикрепите их к столбам, установленным по периметру вашего забора. Создайте свои деревянные ворота, скрепив четыре деревянных столба с помощью дрели и шурупов.

После того, как вы создали деревянную раму, закрепите пятую часть на месте, чтобы сформировать диагональную перекладину, и покройте все ворота проволочной сеткой.

Подвесьте ворота, закрепив Т-образные петли с одной стороны ворот и прикрепив их к соседней опорной стойке, и готово!

Родственный:

Как сделать полки для гаража из 2×4
Как сделать ворота из панели забора — 5 простых шагов

Технический отдел > Консультанты > Стандарты и спецификации > Стандартные гражданские чертежи

Детали люка из сборного железобетона Детали люка распределительной коробки из сборного железобетона Детали пандусов ADA Детали остановки колеса из сборного железобетона Детали ограждения из колючей проволоки Детали ограждения из звеньев цепи
ПОДТВЕРЖДАЮЩИЕ ДОКУМЕНТЫ — По состоянию на 01. 01.2021
Гражданская ул. Описание Тип файла
ТТЛБ Основная надпись pdf чертеж
ВТТЛБ Вертикальная основная надпись pdf чертеж
шт. Титульный лист проекта pdf чертеж
ИС Индексный лист pdf чертеж
ГН-124 Общие примечания Участки 1, 2 и 4 pdf чертеж
ГН-3 Общие примечания Участок 3 pdf чертеж
— Таблица стилей печати AutoCAD (2016 HCED PEN TABLE) — ктб
— Все стандартные гражданские чертежи (объединенные) pdf
СТАНДАРТЫ ПОКРЫТИЯ И ДОРОЖНЫХ ДОРОГ
Гражданская ул. Описание Тип файла
СР-13 Детали бетонного покрытия, участки 1 и 3 (2 листа) pdf чертеж
СР-24 Детали бетонного покрытия, участки 2 и 4 (2 листа) pdf чертеж
ДМРЦ Детали проезжей части для капитального строительства дорог pdf чертеж
CD-3 Детали коммерческой дороги, участок 3 pdf чертеж
СТАНДАРТЫ ДЛЯ ливневой канализации
Гражданская ул. Описание Тип файла
ССК Детали конструкции ливневой канализации pdf чертеж
ИНЛ-А Детали входа типа «A» pdf чертеж
ИНЛ-АМ Детали впускного отверстия модифицированного типа «A» pdf чертеж
ИНЛ-Б Детали входа типа «B» pdf чертеж
ИНЛ-ВВ Детали входа типа «BB» pdf чертеж
ИНЛ-ББМ Детали впускного отверстия модифицированного типа «BB» pdf чертеж
ИНЛ-С Детали входного отверстия монолитного типа «C» pdf чертеж
ПМХ pdf чертеж
ПДБМ pdf чертеж
ПРОЧИЕ СТАНДАРТЫ — По состоянию на 01. 01.2021
Гражданская ул. Описание Тип файла
АДАР pdf чертеж
ПВС pdf чертеж
ВБР Детали ограждения гибкой балки (2 листа) pdf чертеж
БВФ pdf чертеж
КЛФ pdf чертеж
РГФ Детали ограждения откатных ворот pdf чертеж
SW3P Детали плана предотвращения загрязнения ливневыми водами pdf чертеж
 SW3P-WF Рабочая форма плана предотвращения загрязнения ливневыми водами pdf чертеж
SWQTB Банк деревьев качества ливневых вод pdf чертеж
лет назад Мостовая табличка pdf чертеж
ПС-134 Знак проекта для участков 1, 3 и 4 pdf чертеж
ПС-2 Знак проекта для участка 2 pdf чертеж
MPS Знак проекта метро pdf чертеж
вечера Детали разметки дорожного покрытия (2 листа)
ПЕРЕМЕЩЕНЫ В СТАНДАРТЫ ДВИЖЕНИЯ 		— —
Т3Б Детали баррикады типа III
ПЕРЕМЕЩЕНЫ НА СТАНДАРТЫ ДВИЖЕНИЯ 		— —

Как сделать калитку из профильной трубы

Ограждение садового участка требует наличия въезда (калитки) и въезда (). Эти элементы необходимо предусмотреть еще на этапе строительства самого забора. В большинстве случаев именно расположение калитки вызывает проблемы у неопытных производителей. Оптимальным и наименее затратным решением является устройство калитки из различных профильных труб и последующая окраска каркаса рамы. Ворота из профильной трубы изготавливаются на основе чертежа и небольших знаний мастера.

Разработка чертежа

Начальным этапом изготовления калитки является проектирование, то есть разработка чертежа, что способствует подготовке необходимых материалов.

При правильном оформлении чертежа — калитка из профильной трубы будет прочной и красивой. Неправильный чертеж приведет к необходимости внесения изменений на этапе проектирования конструкции.

Для оформления калитки потребуется:

  • подобрать материалы для изготовления конструкции;
  • определить его размеры.

Высота калитки должна быть равна высоте забора. Допускается небольшое отклонение в сторону уменьшения. Оптимальная ширина конструкции 0,9-1,2 м.

Каркас рикошета из профильной трубы будет более прочным, если его изготовить из трубы сечением не менее 40*20 мм. Для декоративных элементов можно использовать трубы меньшего размера.

Выбор и подготовка материалов

В процессе подготовки к изготовлению калитки требуется:

  • выбрать и приобрести все материалы и доборные элементы;
  • подготовить инструменты, которые могут понадобиться в процессе работы.

Перед изготовлением ворот из профильной трубы необходимо подготовить набор необходимых материалов. Для изготовления конструкции потребуется:

  • трубы профильные, из которых каркас будет каркасом;
  • материал для отделки. Можно применять: металлические листы, деревянные доски и так далее. Выбор материала для обшивки должен основываться на форме материала, из которого она изготовлена, или желании производителя;
    • Саморезы
  • для крепления каркаса. Если для покрытия используется профильный лист, то цвет саморезов рекомендуется подбирать под цвет материала;
    • Трубы
  • для столбов необходимы при монтаже конструкции. Опорные трубы должны быть прочными. Целесообразнее выбирать опоры не менее 60*60 мм;
  • дверные петли для крепления калитки к опорным трубам;
  • дверная ручка;
    • Замок
  • .

Для установки калитки потребуется бетонно-цементная смесь.

При закупке необходимых материалов важно создать минимальный запас примерно 10%.Это позволит вам напрямую скорректировать дизайн с возможными ошибками.

Для сборки и установки ворот необходимо приготовить инструменты:

  • болгарка для резки профильных труб в размер;
  • сварочный аппарат, электроды;
  • измерительных инструментов, в том числе уровень строительный;
    • отвертка
  • ;
    • Лопата
  • для земляных работ.

Производство и установка

Теперь разберемся, как сварить ворота из профильной трубы и установить конструкцию. Вся работа производится в несколько этапов:

  • изготовление каркаса калитки;
  • рама, покрывающая выбранный материал;
  • установка готового изделия.

Сварочный каркас

Перед сборкой конструкции выполняется ряд процедур:

Трубы
  • , предназначенные для изготовления каркасов, нарезаются в размер, согласно разработанному чертежу. При проведении работ рекомендуется беречь глаза и руки мастера от возможного попадания металлической стружки;

  • места сварки защищены от ржавчины и металлических заусенцев, оставшихся после зачистки.Это можно сделать с помощью болгарки, к которой крепится шлифовальный круг;

  • производится предварительная сборка будущего каркаса.

Для удобства сварочных работ предварительная сборка каркаса калитки производится на специальном сварочном столе или любой гладкой поверхности.

Если вы не знаете, как правильно варить ворота из профильной трубы, стоит изучить основы электродуговой сварки, ведь именно ее применение рекомендует большинство профессионалов. Процесс сварки выглядит так:

  1. концы труб прихвачены сваркой в ​​нескольких местах;
  2. проверяется перпендикулярность труб и правильность конструкции. Для этого используйте уголок и капризную нить;
  3. выполняется окончательная сварка рамы. При проведении сварки важно следить за соединяемыми деталями, так как под воздействием высоких температур профильные трубы могут деформироваться или просто сместиться с места;
    4. Дверные петли
  4. приварены к раме и опорным стойкам;
  5. сварных швов сгруппированы для придания каркасу эстетичного вида.

Готовую конструкцию необходимо обработать антикоррозийным составом и покрасить. После каркаса провести этот этап будет намного сложнее.

О процессе изготовления каркаса калитки своими руками вы можете посмотреть видео.

Шпунт

Требуется готовый каркас:

  1. материал, предназначенный для отделки, нарезан в размер;

Крепление
  1. производится к каркасу с помощью отвертки и саморезов.

При креплении профлиста важно следить за правильной затяжкой саморезов. Слабое крепление будет способствовать вибрации, а слишком сильное – порче материала.

Ворота из профильной трубы готовы. Можно приступать к установке конструкции на место и оснащению дополнительными устройствами.

Установка

Монтаж калитки начинается с установки опорных стоек. Для этого:

  1. на месте положения столба копается котлован.Глубина ямы должна составлять примерно 1/3 высоты столба;
  2. столб устанавливается в котлован и выравнивается строительным уровнем по вертикали;
  3. Котлован забетонирован.

Допускаются и другие способы установки опорных стоек.

Для полной заливки бетона необходимо не менее 3 дней. В это время столб не рекомендуется сдвигать.

Когда бетон застынет, можно переходить к завершающему этапу:

  1. калитка навешивается на заранее подготовленные петли;
  2. установлена ​​дверная ручка и замок;
  3. при необходимости производится декорирование.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
