как разметить фундамент для дома

Строительство любого дома, каким бы ни было его предназначение, начинается с фундамента. Точнее, с его разметки. Есть минимальный набор инструментов, который поможет в этом. Кроме того, нужно иметь хотя бы примерный план дома, чтобы знать желаемые размеры. Как разметить фундамент для дома? Есть несколько нюансов, которые нужно помнить.

Во-первых, фундамент размечают не только по периметру будущей постройки, но и в глубину. А она зависит от того, из каких материалов будет выполнен дом. Чем он тяжелее, тем основательнее должен быть фундамент и тем он глубже.

Во-вторых, перед тем как разметить фундамент для дома, нужно обзавестись некоторым инвентарем. Это рулетка (строительная, 20 метров), лопата штыковая, шнур и уровень. Последний нужен для того, чтобы будущий фундамент был ровным. В последующем это будет только плюсом при стройке и отделке.

В-третьих, перед тем как разметить фундамент для дома, нужно подобрать колышки, которые будут вбиваться по краям разметки. И не только по ним. Отметив основной периметр, нужно измерить и каждое помещение в доме отдельно. Там тоже будет фундамент, а потом и цоколь. Это придает постройке основательность, которая является залогом долговечности.

Разметка фундамента дома необходима, для того чтобы постройка была не просто прочной, но и ровной. В дальнейшем это избавляет от необходимости выравнивать стены в помещениях. Кроме того, цоколь на выведенный по уровню фундамент класть в разы проще и быстрее. После того как все колышки будут вбиты, можно приступать к выкапыванию земли. Насколько глубоко копать? Обычно это 25-40 сантиметров. Этого будет достаточно как для кирпичной кладки, так и для домов из бруса или пеноблоков.

После того как будет выкопан периметр, можно приступать и к выкапыванию под межкомнатные перегородки. Многие пренебрегают этим, и зря. Фундамент в основании перегородок дает возможность сделать более основательные стены, с хорошей шумо- и теплоизоляцией. Каждое помещение будет обособленным. И в тоже время, отдельные комнаты будут связаны между собой.

Перед тем как разметить фундамент под дом, не забудьте подготовить и связку для основания. Арматура вполне подойдет. Это сделает фундамент прочным, долговечным и устойчивым. Связка нужна как по периметру, так и внутри него, под перегородками. Такой фундамент может простоять до ста лет. И при этом не иметь каких-либо видимых «увечий».

Итак, как разметить фундамент для дома? Несколько пунктов:

  • План дома.
  • Разметка периметра.
  • Вбивание кольев.
  • Выкапывание фундамента в глубину.
  • Разметка под перегородки.
  • Определение уровня фундамента на всех этапах.

Немаловажную роль играет и грунт, на котором происходит выкапывание под постройку. Мягкие грунты имеют свойство «топить» сооружения. Вот почему важно не только правильно размечать фундамент, но и заливать его. Кроме того, ему нужно выстоять около года до полной усадки. Это даст гарантию, что постройку не перекосит в первые несколько лет. Последовательность действий лучше не нарушать, иначе может получиться совершенно неожиданный результат.

Разметка под фундамент своими руками — Умный дом

Итак, когда все подготовительные работы проведены, приходит время заливки фундамента. Заливка фундамента начинается с того, что вам необходимо сделать разметку под фундамент. От правильности разметки зависит правильность расположения фундамента и правильность постройки дома, так как стены вашей построийки будут стоять на фундаменте. Разметка фундамента своими рукамиподразумевает в себе перенос проекта фундамента с бумаги на строительную площадку в масштабе. Далее – подробнее…

Разметка под фундамент на вашем участке своими руками.

  • Для начала, вам необходимо иметь проект строительства. Без проекта, без схемы и чертежей правильно разметить, и уж тем более построить, у вас не получится.
  • Далее необходимо провести кое какие подготовительные работы на участке. От этого зависит не только удобство, но и правильность действии при выполнении тех или иных работ. Скажем только то, что
    разметка под фундамент
     проводится на ровном участке, тоесть на выровненой строительной площадке.
  • Переходим к самому процессу разметки.

Как сделать разметку под фундамент своими руками и что для этого нужно?

Для проведения разметки нам понадобится следующий инструмент:

ü  Рулетка.

ü  Строительный шнур.

ü  Обноска или колышки (можно деревянные, можно железные).

ü  Угольник или же большой транспортир.

ü  Гидроуровень или же уровень пузырьковый.

Теперь, когда у нас все готово, можно приступать к работе.

Определяем начальную точку разметки. Делать это лучше всего на фассадной части будущего дома с крайнего угла, ближайшего к меже. Почему так? Потому что межа может быть ближайшим ариентиром для начала. Для того, чтобы точость межи не смущала, ее можно проверить в кадастровом паспорте участка.

  • Вымерев точку внешнего угла фундамента забиваем в нее колышек. Далее, отмеряем длину стены по фасаду и также вбиваем колышек. Теперь отмеряем третью точку противоположного угла и устанавливаем там колышек и тоже самое проделываем четвертой точкой. У нас получился прямоугольник. У вас может получиться и квадрат, все зависит от формы строения. Хочется сказать, что у многих проект не будет прямоугольным или квадратным, возможно что у вас будут всевозможные выступы и стены не будут прямыми (например веранда, которая выделяется из всего строения), делайте начальную разметку только по основному фундаменту, все остальное доделаете позжеэто только в том случае, если ваш фундамент не будет типа сплошной плиты, так как фундамент – сплошная плита, необходимо заливать монолитом включая все пристройки и выступы.
    Теперь необходимо проверить правильность диагоналей, для этого измеряем расстояние между противолежащими углами (1)-(4), (2)-(3).  Расстояние должно быть одинаковым, если же расстояние не одинаковое, проверяем угольником или же большим транспортиром каждый угол (угол должен быть 90 градусов).
    Выравниваем углы путем переноса колышков. Добейтесь идеальных диагоналей.  Если у вас будет фундамент типа сплошной заливной плиты, то вы можете переходить к следующему пункту, если же фендамент будет ленточный, столбчатый или же из фс блоков, то нам необходимо сделать разметку перегородок и пристроек.
    Когда диагонали готовы, начинаем разметку перегородок и пристроек. С этим проблем возникнуть не должно, так как основные стены уже размечены и теперь отмеряем расстояния от них.

Как сделать разметку под фундамент своими руками

  • После того, как первоначальная разметка сделана и все проверено, можно приступать ко второй фазе разметки.
    Для чего это делается? Когда вы начнете копать котлован или же траншею для фундамента, колышки которые вбиты по углам будут вам мешать, так как они находятся на линии фундамента
    . Для того, чтобы этого избежать необходимо подготовить обноску. Обноска устанавливается за линией копки, к тому же, если вы готовите траншею для ленточного или же столбчатого фундамента, обноска поможет вам определить внутреннюю линию фундамента.
    Обноска устанавливается за линией фундамента, и между элементами обноски также натягивается шнур параллельно шнуру на колышках см рис.
    Обноски необходимо устанавливать так, чтобы шнур находился на верхней линии вундамента на одном уровне, для этого вам и пригодится гидроуровень. С его помощью вы должны выставить всю обноску по одному уровню на верхней линии будущего фундамента.

После того как разметка фундамента закончена можно приступать к выкапыванию траншей для фундамента. Траншея делается немного шире фундамента для установки в нее опалубки.

Как видно разметка под фундамент своими руками дело не сложное но достаточно кропотливое.

Простой способ как разметить участок под фундамент с помощью 2-х рулеток | Сделай Своими Руками

Хорошо, когда на стройке есть помощники — принесут что надо, поддержат, еще чем-нибудь помогут. Но очень часто приходится все делать самому.

И тут нередко возникают трудности.

Например, при разметке под фундамент. Не то чтобы очень сложно, но хлопотно. Приходится бегать туда-сюда, перепроверять.

Впрочем, есть один простой способ, как в одиночку разметить участок быстро и без лишних телодвижений. Даже помощники не понадобятся.

Для разметки потребуются:

  • 2 рулетки;
  • четыре прутка арматуры;
  • кувалдочка.

Что касается рулеток, то лучше использовать не обычные металлические, а фиберглассовые, которые в катушках и мягкие — с ними намного удобнее работать. Да и длина приличная — можно купить на 15 метров, 30 метров и даже 50 метров.

А теперь ближе к делу. Предположим, нам необходимо разметить дачный участок под фундамент размером 4х5 метров.

Прежде чем приступать к активным действиям, необходимо вычислить диагональ. Сделать это можно на любом листе бумаге, дополнительно вооружившись ручкой и калькулятором.

Как вычислить диагональ прямоугольника

Для этого существует очень простая формула.

Смысл заключается в том, что нам нужно две стороны прямоугольника возвести в квадрат, сложить их вместе, а из полученного результат извлечь корень. Это и будет наша диагональ.

Сторона А равна 4 метра, а сторона В — 5 метров. Дальше делаем все по формуле, и получаем готовый результат. Все очень просто.

В результате вычислений на калькуляторе мы выяснили, что диагональ прямоугольника размером 4х5 метров равна 6,4 метра.

Приступаем к разметке участка

С помощью кувалдочки вбиваем в землю первый пруток арматуры, отступив необходимое расстояние от забора или строения.

На арматурину надеваем конец фиберглассовой рулетки, и отмеряем длину одной из сторон прямоугольника (к примеру, 5 метров).

Вбиваем второй пруток арматуры, и надеваем на него конец второй фиберглассовой рулетки.

Первой рулеткой надо будет отмерить диагональ (6,4 метра), а второй — длину другой стороны прямоугольника (4 метра). В месте пересечения двух рулеток вбиваем третий пруток арматуры.

Перемещаемся в противоположную сторону.

Теперь первой рулеткой измеряем ширину прямоугольника (равна 4 метра), а второй — диагональ (6,4 метра). В месте пересечения рулеток вбиваем четвертый пруток арматуры.

Разметка готова.

Как сделать разметку фундамента


Как разметить фундамент для дома своими руками правильно — методы (фото и видео)

Строительство дома, очень сложный и ответственный процесс. Любая, даже самая мелкая ошибка может привести к краху всей конструкции, поэтому большинство людей предпочитают в таких вопросах обращаться к профессионалам. Но, тем не менее, обладая нужными знаниями и головой на плечах, можно построить дом полностью самостоятельно.

При этом, важен каждый этап строительства, в данной статье будет рассмотрен, наверное, самый важный, а именно – строительство фундамента.

Общие правила разметки

Первым шагом в строительстве фундамента, является разметка фундамента, тут необходима особая точность иначе в итоге дом может поехать либо завалиться, поэтому необходимо быть крайне внимательным на этом этапе, учитывать особенности грунта, на котором будет стоять дом, то какой дом вы хотите построить и какими средствами располагаете.

В зависимости от этих параметров можно выбрать подходящий фундамент из нескольких возможных, а именно:

  • Столбчатый.
  • Ленточный.
  • Свайный.
  • Плитный.

Кроме того, имеется несколько способов разметки фундамента:

  • Метод паутины.
  • Золотой треугольник.
  • Обноска.
Каждый из этих методов имеет свои особенности, но все они имеют общие правила при разметке. Для того чтобы правильно разметить фундамент, одну из основных сторон фундамента, необходимо привязать к какому-то объекту участка, к примеру, это может быть забор.

Таким образом, расстояние от забора должно быть одинаковое на протяжении всей стены. Также, для разметки фундамента любым способом, необходимо иметь определенные предметы и инструменты.

Итак, что необходимо для разметки:

  • Калькулятор.
  • Бечевка. Как можно прочнее, ведь для правильной разметки её необходимо будет довольно сильно натягивать.
  • Рулетка. Желательно что бы её длинна была как минимум равна длине основной стены.
  • Колья, длиною примерно в метр.
  • Режущие инструменты.

Методы разметки прямоугольного фундамента

Прямоугольная форма фундамента является наиболее простой для строительства.  Для его разметки можно использовать следующие способы:

  • Метод паутины.
  • Золотой треугольник (т. Пиагора).
  • Обноска (чаще используется для сложных форм).
Золотой треугольник

Очень простой и надежный способ разметки фундамента. Для того чтобы сделать разметку с помощью данного способа вам необходимо:

  • Вбить колышек в углу главной стены.
  • Отмерять по главной стене 4 метра и вбить колышек
  • Соединить 2 имеющихся колышка веревкой
  • Отмерять от первого колышка по смежной стене 3 метра и вбить колышек.
  • Соединить 1й и третий колышек веревкой.
  • Протянуть веревку от колышка находящегося на главной стене, до колышка находящегося на смежной стене веревку. Длина веревки должна быть 5 метров.
  • Если веревка не достанет до колышка на смежной стене – подвинуть его ближе, если же веревка не будет натянута – отодвинуть дальше.

Таким образом, вы получите ровный угол в 90 градусов. Далее необходимо будет продолжить стены на необходимую длину. Чтобы получит оставшиеся в стены, отмерьте 2 куска веревки необходимой длины и протяните от угловых колышков уже имеющихся стен до натяжения. Затем закрепите. Вот и все – прямоугольная разметка готова.

Разметка в зависимости от типа фундамента

Каждый фундамент имеет свои особенности в связи, с которыми имеются свои особенности в разметке.

Ленточный фундамент

По углам фундамента ставятся колышки, между которыми необходимо натянуть бечевку либо цветную ленту. Колышки вбиваются по углам вешних граней, траншея при этом капается с внутренней стороны разметки. Трудно найти идеально ровный участок, поэтому глубина траншеи, как правило, измеряется по самой низкой точке разметки фундамента.

Для небольшой постройки будет достаточно траншеи глубинно в полметра. Крайне важно, что бы дно траншеи было как можно ровнее. Также траншея должна иметь строго вертикальные стены.

Столбчатый фундамент

Разметка столбчатого, свайного или плитного фундамента очень похожа на обычную разметку, но процесс несколько усложнен. На гранях разметки фундамента необходимо разметить точки размещения опор. Расстояния между ними должно быть не более 2х метров.

Рассмотрим устройство каждого из типов фундамента отдельно

Ленточный фундамент
Разметка фундамента под дом 3х3 м

Ленточный фундамент представляет собой траншеи, заполненные железобетоном, бутобетоном, кирпичом или фундаментными железобетонными блоками. Траншеи копаются непосредственно под стенами.

Материал, используемый для фундамента, зависит от типа грунта:

  • Кирпичный фундамент. Используется крайне редко, в основном для наружной части фундамента. Данный тип может быть использован на глиняном грунте. Ни в коем случае нельзя его применять при повышенном уровне грунтовых вод.
  • Бутобетон. Применяется на скалистых либо песчаных грунтах.
  • Бетонные плиты и литой железобетон используется на глиняных грунтах.

Плюсы данного фундамента заключаются в следующем:

  • Подходит для строительства на любом грунте.
  • Возможность размещения под постройкой подвала.
  • Более дешевый и простой чем плитный.

Ленточный фундамент может быть:

  • Мелкозаглубленый. Используется на устойчивых, стабильных грунтах и для строительства легких построек. Глубина траншеи для такого грунта не превышает 70 см, то есть, не проходит глубже уровня промерзания грунта.
  • Заглубленный фундамент. Используется только для тяжелых построек. Глубина траншеи для такого грунта проходит дальше уровня промерзания земли. Такой тип фундамента хорош тем, что является устойчивым к сдвигам грунта. Однако только при условии что здание, стоящее на нем будет достаточно тяжелым.
  • Монолит. Внутреннее пространство граней заливается бетоном.
  • Сборная лента. Данный тип фундамента не заливается раствором, а собирается из отдельных железобетонных фундаментных плит.
Разметка внешнего контура фундамента
Свайный фундамент

Если грунт, на котором строится дом слишком слабый чтобы удержать постройку, либо слишком неровный, разумным решением будет свайный фундамент.

Благодаря тому, что сваи проникают довольно глубоко, появляется возможность миновать слабые слои и поставить опору на более сильные. Сверху на сваи устанавливаются балки и стены, таким образом, получается устойчивый фундамент.

Сваи бывают следующих типов:

  • Забивные. Массивные, длинные, армированные бетонные сваи с заостренным концом. Углубляется в грунт путем забивания с помощью специальной техники. Обычно не используется в частном строительстве небольших домов, так как использование техники, является довольно затратным удовольствием.
  • Буронабивные. Вместо того чтобы вбивать готовые сваи, в грунте пробуриваются скважины, которые заполняются бетоном, высота верхушек которых регулируется в зависимости от плана постройки. Могут быть армированные или же неармированные.
  • Винтовые. Металлические, заостренные сваи с винтами на конце. Это дает возможность более простым способом углубить их на необходимую глубину. Такой тип фундамента чаще используется в негабаритных частных постройках.
Плитный фундамент

Универсальный, надежный и самый дорогой тип фундамента. Монолитная железобетонная плита отливается на «подушке» под размер дома или немного больше. При движении грунта, подушка может плавать, что придает строению устойчивости.

Плитный фундамент может быть следующих типов:

  • Мелкозаглубленный плитный фундамент. Устанавливается на поверхности грунта. Минусом такого фундамента является то что исключается возможность строительства подвала.
  • Заглубленный плитный фундамент. При его строительстве вырывается яма с ровными стенами под размер дома, по дну выливается плита. При использовании данного фундамента возможно строительство подвала.
Схема разметки фундамента с учетом установленных норм расстояния до соседнего участка
Столбчатый фундамент

Является самым простым и дешевым, однако, и самым ненадежным фундаментом. Суть его заключается в том, что по периметру обозначения контуров стен устанавливаются невысокие столбы из кирпича, камней или бута. Устанавливаются они в наиболее ответственных местах, расстояние между ними от 1,2 до 2,5 метров.

Сверху устанавливается связующая балка, которая и формирует основу для будущего строения. Так же существует углубляющийся тип столбчатого фундамента. В местах основных опорных мест бурятся скважины, которые заливаются бетоном и армируются.

Снизу, для большей устойчивости, такие столбы расширены. Столбчатый фундамент устанавливается только на устойчивых фундаментах, и подходит лишь для малоэтажных, легких построек. Кроме того исключается строительство подвала.

Как правильно разметить фундамент

Для строительства необходимо выбирать ровную площадку с небольшим наклоном на юг, запад или восток. Это нужно для стока дождевой воды. Такие меры осторожности важно соблюдать и при столбчатом, и при ленточном фундаменте.

Перед началом строительства убирается растительный слой грунта и ровняется площадка. После этого в зависимости от проекта наносится контур разметки фундамента.

Разбивка фундамента своими руками

Ширина фундамента выбирается, основываясь на конструкции стен, иначе говоря, ширина фундамента не должна быть меньше ширины стены + 10 см.

Для нанесения разметки фундамента понадобятся колышки длиной около 0,5 м, шнур, уровень, рулетка и прямоугольный треугольник из реек с катетами 0,3 и 0,6 м.

Сначала наносится метка, где будет один из углов в бани, в это место вбивается колышек. Потом по одной из внешних сторон с помощью треугольника отмеривается размер продольной стены, а по другой — размер поперечной стены.

После того как размеры отложены, на концах в полученных точках забиваются второй и третий колышек. После этого берется треугольник, с помощью которого на противоположном углу определяется местоположение четвертого колышка.

Для проверки правильности вбитых всех четырех колышков нужно измерить длину диагоналей. Если разница диагоналей не превышает 20 мм, то все выполнено правильно и качественно.

После на 1-2 м от колышков устанавливается обноска. Она делается из столбиков, к которым прибиваются доски на уровне 1-1,5 м от грунта или же на том уровне, где в будущем будет пол. Важно проследить, чтобы доски находились строго параллельно стенам будущей постройки.

Прежде чем закрепить доски обноски к столбикам, желательно тщательно проверить сделанную конструкцию при помощи уровня и треугольника.

Дальше можно начинать наносить осевые размеры на верхнюю кромку обноски согласно плану фундамента. Для этого вбиваются гвозди в засечки, между которыми натягивается шнур или веревка, притом так, чтобы он расположился над вбитыми колышками в углах дома.

Все натянутые веревки, заменяющие оси, желательно проверить. Затем с помощью отвеса на площадку переносятся осевые, от которых откладываются нужные размеры в стороны. По ним проводятся линии, определяющие очертания внутренней и внешней сторон фундамента.

Видео: Разметка под фундамент

После можно приступать к подготовке ям и траншей для самого фундамента. Возводить фундамент нужно сразу же после того, как выкопаны траншеи.

Лучше возведение окончить за один сезон.

Правильно разметить фундамент

В зависимости от плотности грунта, ширины и глубины траншеи, ей придают разнообразные формы. Так если глубина меньше 1 м, стены делают вертикальными, а если более 1 м — делают маленький уклон или откос.

Во избежание осыпания грунта в траншее между ее стенками ставятся щиты с распорками, которые будут убраны после окончания работ.

Земля, вынимаемая при копании траншеи, ссыпается в середину будущей бани, затем разравнивается и утрамбовывается, доводя уровень до отметки по плану.

Для предотвращения в будущем шума внутри от звуковых волн, отражающихся от стен, нужно проследить, чтобы стороны фундамента не были строго параллельны стенам.

Таким образом, на каждый метр длины необходимо делать отклонение стен на 3,5 см. Знающие мастера сооружают противоположные стены с уклоном в 4°, другими словами одна стенка отводится в одну сторону на 2°, другая — в другую.

Правильная разбивка фундамента. Видео:

Видео про разметку фундамента своими руками

Как сделать разметку страницы в Ворде?

Под разметкой страницы Ворд принято подразумевать включение линейки, которая позволяет пользователю выравнивать текст, таблицы, рисунки и другие объекты, находящиеся в документе. Этот вопрос достаточно популярен, именно поэтому в нашей статье мы расскажем, как сделать разметку страницы в Ворде абсолютно любой версии.

Прибегать к использованию вордовской линейки для редактирования формата текста, выравнивания таблиц, графиков, рисунков это очень удобно и быстро. Почему? Все дело в том, что такие линейки позволяют увидеть пользователю будущий результат, и, конечно же, существенно упростить и ускорить процесс всей работы.

Делаем разметку в Ворде версии 2007 года

Для начала необходимо перейти во вкладку «Вид», что расположена на панели инструментов, затем в группе, имеющей название «Показать или скрыть» устанавливаем флажок «Линейка». Как это происходит – показано на рисунке ниже.

Если после всех выполненных действий включилась только линейка, расположенная горизонтально, а вот вертикальная осталась не видной, значит, что она отключена в настройках текстового редактора. Как же ее включить?

  1. Для начала нажмите на кнопку под названием «Office». Затем в самом низу окна, с правой стороны, найдите кнопку «Параметры Word».
  2. Далее выберите пункт «Дополнительно», а затем зайдите в раздел «Экран».
  3. Последним шагом установите флажок и завершите работы нажатием кнопки ОК.

Как сделать разметку страницы в Ворде 2016 года?

Если в данной версии линейки не отображаются, то их также необходимо включить. Как же это сделать? В этом нет ничего сложного. Для начала зайдите во вкладку под названием «Вид», а после жмем на кнопку «Показать». Затем в выпадающем меню устанавливаем флажок напротив пункта «Линейки».

А что делать, если после всех выполненных действий включилась только горизонтальная линейка? Достаточно выполнить еще пару шагов, которые включат вертикальную вордовскую линейку. Пользователю необходимо найти и зайти во вкладку «Файл», затем выбрать раздел «Параметры», перейти в пункт «Дополнительно». На экране откроется дополнительное окно. После этого в строке под названием «Показывать вертикальную линейку» устанавливаем галочку. Два вида линейки отобразятся два вида вордовских линеек.

Кстати, воспользовавшись данным алгоритмом действий, пользователь сможет изменить единицы измерения. Однако, пользователю кто особо не углубляется в работу Ворда, это вряд ли может пригодиться.

Отображение и скрытие вордовских линеек в Ворде 2011 года

Чтобы в документе Ворда 2011 года стали видны и вертикальная, и горизонтальная линейка, для начала стоит убедиться, что используется режим разметки, а вертикальная линейка включена. Все, что требуется от пользователя это нажать на пункт «Показать линейку над вертикальной полосой прокрутки».

Чтобы включить вертикальную линейку отдельно, для начала стоит нажать на кнопку «Microsoft Office», а после перейти в «Параметры Word». Далее пользователю необходимо выбрать пункт «Дополнительно», затем в разделе «Экран» устанавливаем флажок напротив пункта, в котором указано о включении линейки вертикального расположения в режиме разметки.

Важно отметить, что вышеуказанный алгоритм действий применим не только к программе Ворд 2011 года, но и версии 2013 и 2016 годов.

Как сделать разметку страницы в Word для Mac?

Чтобы в Ворде, используемый для Мас, сделать линейки в документе, пользователю необходимо найти вкладку «Представление», а затем установить флажок напротив пункта «Линейка». Если же вы захотите в дальнейшем убрать линейки, флажок просто требуется убрать.

Если же вертикальная линейка разметки страницы не отобразилась в документе, стоит убедиться, используете ли вы режим «Разметки». Иногда включение вертикальное линейки приходится делать отдельно. Для этого зайдите в раздел «Параметры», после в пункт «Представление», а затем выберите пункт под названием «Вертикальная линейка».

Как вы уже поняли, чтобы сделать разметку страницы в Ворде абсолютно любых версий, не требуется особых знаний работы в программе Word. С этим сможет справиться даже начинающий пользователь текстового редактора. Чтобы результат работы вас не разочаровал, а сам процесс не доставил хлопот и трудностей необходимо четко следовать указанному алгоритму действий. Действуйте и у вас все обязательно получится.

Вам понравилась статья?

Наши авторы уже более 10 лет пишут для студентов курсовые, дипломы, контрольные и другие виды учебных работ и они отлично в них разбираются. Если Вам тоже надо выполнить курсовую работу, то оформляйте заказ и мы оценим его в течение 10 минут!

Заказать работуУзнать цену

Фундамент – это основная часть здания, принимающая и равномерно распределяющая действующие на него нагрузки, сюда входят стены, кровля, снег, ветер, люди, вещи. Большую роль играет правильная и точная разметка участка под устройство фундамента. В этой статье мы по шагам разберем, как правильно сделать разметку под наиболее часто применяемые виды фундаментов и что для этого нужно.

  1. С чего начинается процесс?
  2. Правила для ленточного основания
  3. Под столбчатый фундамент
  4. Плитный
  5. Советы и видео уроки

Подготовка инструмента и материала

Разметка – важный этап строительства, от точности выполнения этой работы напрямую зависит прочность и долговечность будущей постройки.

Разметка под фундамент

Но инструменты потребуются несложные, такие можно купить в любом строительном магазине.

  • рулетка – главный предмет, она должна быть длинной, не менее 15–20 метров;
  • хороший моток осевой нити – можно взять шнур, леску или тонкую металлическую проволоку;
  • уровень или лазерный нивелир;
  • деревянные или металлические колья;
  • доски для сооружения обноски вокруг будущего строения;
  • молоток;
  • гвозди.

Сооружение и применение обноски

Обноска делается своими руками из двух кольев с прибитой к ним доской (в виде буквы П), их еще называют «скамейками». Они необходимы для сохранения разметки основания во время подготовительных и земляных работ, их нельзя переставлять или убирать на данном этапе строительства. Поперечная доска берется длиннее ширины фундамента, потому что на нее будут крепиться обе оси (внутренняя и наружная).

Для удобства передвижения по периметру обноска устанавливается немного дальше угловых колышков (примерно на 1–1,5 метра). Нанесение разметки на «скамейки» дает возможность самому быстро восстановить оси после порыва шнура или снятия его во время рытья траншеи или установки опалубки.

С чего начать?

На начальном этапе строительства необходимо определиться с видом фундамента. Выбор зависит от состава почв на участке, массы строения, климатических условий. После того, как выбран тип бетонного основания, можно переходить к следующему этапу.

Разметка участка под фундамент начинается с привязки его на местности. Если не даны специальные отметки, то обычно будущее строение привязывается к существующему дому, забору или столбу. От выбранного ориентира рулеткой отмеряется определенное расстояние и забивается первый угловой кол.

Разметка под ленточный фундамент

Этот вид бетонного основания называется «ленточным» потому, что он проходит сплошной лентой по периметру постройки под наружными и внутренними стенами. Такой тип применяется под легкие строения, такие как пристройки, каркасные, щитовые, брусовые дома, не более чем в 2 этажа.

После того как вбит первый колышек, от него в направлении расположения будущей стены рулеткой отмеряется расстояние (наружная длина этой стороны основания), и забивается второй кол. Одна ось готова. Теперь надо протянуть вторую строго под углом 90° к первой.

Разметка углов фундамента делается при помощи специальных приборов. Здесь подойдут лазерный нивелир, теодолит, строительный угломер. Но если их нет, то это можно сделать самостоятельно с рулеткой и помощником, применив один простой метод.

Правило «золотого треугольника»:

1. Стороны его равны 3,4 и 5 метрам. Угловой колышек служит вершиной треугольника, от него на готовой оси откладывается 3 метра, на той, которую надо вывести – 4, гипотенуза должна быть 5 метров. Колышек с осевкой передвигается внутрь или наружу относительно оси основания до тех пор, пока расстояние между этими отрезками не станет нужной длины. В этом месте вбивается кол, и уже по двум точкам (угловая и найденная отметки) отмеряется расстояние до третьего колышка. Аналогично выводятся оставшиеся углы.

2. После того как разбивка наружных осей завершена, делается разметка диагоналей фундамента. Для этого замеряется расстояние между углами, находящимися по диагонали друг от друга. Длины должны быть одинаковы.

3. От углов в обе стороны по осям откладывается ширина основания, в эти точки также забиваются колья. За каждой парой отметок устанавливаются доски-обноски, к ним привязываются внутренние и наружные осевые нити.

4. Высота расположения осей должна соответствовать верхней отметке фундамента.

5. Если в проекте предусмотрены внутренние стены и перегородки, то лента под них разбивается в соответствии с вынесенными осями.

6. Такое основание отлично подойдет для строительства гаража или бани.

Разметка под столбчатое основание

Этот вид представляет собой отдельно стоящие столбики из монолитного или сборного железобетона, расположенные по углам и всему периметру дома на одинаковом расстоянии, а также на пересечении несущих стен, перегородок и под ними. На такие столбики можно поставить пристройку, крыльцо или веранду.

Главные этапы разметки мы по шагам разобрали в ленточных конструкциях. Технология для столбчатого основания та же самая. Различие состоит в том, что здесь после разметки основных осей, их надо еще вынести на каждый столбик. Для этого по внешним и внутренним сторонам откладываются нужные размеры, и забиваются дополнительные колышки, образующие основания столбиков.

Для точности разметки и проверки прямоугольности осей под столбы можно использовать лазерный нивелир, угломер или другие инструменты, а можно применить метод «золотого» треугольника.

Разметка под плитный фундамент

Поскольку основанием под дом или пристройку здесь служит монолитная железобетонная плита, уложенная на дно котлована, то вначале нужно сделать разметку под сам котлован. Эта работа не представляет ничего сложного, ее можно сделать своими руками. Площадь под рытье котлована немного больше, чем сама плита, здесь разметка не требует особой точности. Достаточно будет отметить основные границы для работы экскаватора.

После подготовки основания в котловане туда с помощью нивелира переносятся отметки с выбранного ориентира на поверхности. Разметка происходит по схеме, описанной выше. Сначала определяется базовый угол, потом от него выводятся остальные. Оси располагаются на высоте отметки поверхности плиты.

Небольшое различие с другими видами в том, что здесь устанавливается один ряд осевой нити по периметру.

Общие рекомендации

Если тщательно выполнить все этапы работ, то правильно размеченный фундамент после заливки бетоном будет долго служить крепким и надежным основанием.

И в конце несколько советов:

  • в качестве осевой нити следует применять прочный, не растягивающийся материал, чтобы избежать погрешностей в измерении;
  • рулетку брать лучше металлическую, а не матерчатую, из тех же соображений;
  • колышки забивать так, чтобы на поверхности оставалось не менее 30 см, так проще привязывать оси и отмечать высоты;
  • вместо лазерного нивелира можно своими руками собрать угольник со стороной 1,5-2 метра и углом 90° для выведения прямых углов.

Разметка основания дома или пристройки по силам даже непрофессионалу, при достаточном старании ее легко сделать самому.

утепление монолитной плиты фундамента пеноплексом

В строительстве разметкой фундамента под дом называют перенос размеров и осей спроектированной конструкции с чертежа на место строительства.

1. Значение правильной разметки фундамента

В строительстве разметкой фундамента под дом называют перенос размеров и осей спроектированной конструкции с чертежа на место строительства.

При неправильно размеченном фундаменте его стены будут образовывать не прямоугольник, а ромб или трапецию. На глаз это может быть не видно, однако при укладке плит уже первого перекрытия – над подвалом, они могут провалиться или повиснуть одним из углов. Такое положение будет заметно. Гораздо хуже получится, если не хватит площади опоры для плиты, и вместо 150 – 200 мм ее останется 50 или 30 мм. Плита ляжет на место, а потом, после нагрузки стяжкой, половым покрытием, тепло- и звукоизоляцией и их конструктивными элементами, мебелью и жителями она может обломить часть стены и…

Крышу построить без прямых углов тоже проблематично. Установить стропила и смонтировать правильно кровлю, например, уложить черепицу или шифер будет очень трудно или невозможно.

2. Требования к участку. Привязка к местности с учетом данных геодезии (типы грунтов, подземные воды)

Участок для строительства должен быть, по возможности, ровным, освобожденным от деревьев и кустарника. Будет неплохо, если он будет иметь небольшой уклон.

Контуры участка должны иметь четкие, т. е., не сдвигающиеся за все время строительства точки, которые отмечены на плане. Если один из краев участка выходит на «красную линию», то она должна быть отмечена на местности. Можно на этой линии забить несколько кольев.

Если есть возможность, то нужно пробурить несколько скважин для определения особенностей грунтов на площадке, уровня подземных вод и их химического состава.

Если на участке грунтовые воды близко к поверхности и располагаются возле проектного уровня фундамента, то обязательно нужно устроить водоотведение, т. е. дренаж. При этом воду нужно отвести на 0,7 – 1 м от низа фундамента.

3. Инструменты и материалы для разметки

К инструментам для разметки относятся:

  1. Рулетка. Желательно металлическая, длиной не менее 10 м, лучше 20 м. Тканевая легче и немного удобнее, но она провисает и уменьшается точность.
  2. Лазерный нивелир для разметки фундамента, его высоты, горизонтальности и др. работ.
  3. Уровень водяной, он же гибкий уровень или гидроуровень – длинная гибкая трубка с прозрачными стеклянными или пластиковыми визирными трубками на обоих концах, на которых нанесены деления ровно через 1 мм и каждая из них закрыта пробкой. Действует это устройство по закону Паскаля для сообщающихся сосудов.

    Длина гибкой трубки 12 и более метров. Трубку заполняют водой так, чтобы она находилась примерно посредине визирных трубок.

  4. Тонкая крепкая веревка (шпагат), шнур. Можно использовать тонкую проволоку, но она не очень удобна в работе.
  5. Маркеры, карандаш, бумага, таблица умножения, формулы.
  6. Молоток, гвозди.
  7. Материал для изготовления обносок – деревянные колья – минимум 16 шт. и бруски – 8 шт. Иногда используют 8 шт. П-образных кусков стальной арматуры, которые забивают в землю.

4. Краткое описание лазерного нивелира

Нивелир лазерный – это один из приборов, которые относятся к большой группе измерительных средств.

Основное назначение нивелира – определение разности высот одного места на поверхности относительно другого места и построение плоскостей: вертикальных, горизонтальных и любых промежуточных в виде линии – следа лазерного луча. Кроме того такой прибор может строить точечные проекции – давать точку на поверхности.

Чаще всего используются самовыравнивающиеся перекрестные нивелиры, которые строят две перпендикулярные плоскости – горизонтальную и вертикальную. Их можно повернуть и установить в любом направлении. Горизонтальная плоскость постоянно подстраивается элементами автонивелирования.

Основными характеристиками лазерного нивелирования являются:

  • точность измерения, профессиональные приборы дают погрешность до 3 мм на 10 м, а бытовые до 0,5 мм на дальности 1 метр;
  • дальность измерения: в бытовых до 10 м, профессиональные – 30 м и более;
  • число проектируемых плоскостей – обычно две или более и т. п.

Но нивелир – это, прежде всего измерительный инструмент.

Он хорошо поможет вам, только если вы умеете правильно его использовать.

Взяв его во временное пользование, т. е. в аренду, не ждите, что он будет работать сам.

Если вы не знаете, что такое юстировка – не берите прибор в аренду.

Начиная работу с ним, проверьте точность измерений, не сбиты ли настройки, т. е. проверить все описанные в его паспорте характеристики. Все операции по проверке – в описании к прибору.

На разбивке фундамента нет работ, которые нельзя провести без нивелира. Поэтому обычный водяной уровень, правильно использованный, вполне может его заменить. Хотя лазерный нивелир ускоряет и упрощает работу на стройке.

5. Как устроен ленточный фундамент, его достоинства

Ленточным он называется потому, что имеет вид железобетонных лент, уложенных в траншею, вырытую по контуру здания. Если грунт осыпающийся, глубина заложения большая, а внутри периметра здания много промежуточных стен, для которых тоже нужно строить фундамент, то отрывается котлован, в котором и проводят все фундаментные работы.

Конструктивно ленточный фундамент может быть монолитным или сборно-монолитным. В последнем случае его верхняя часть будет иметь вид монолитного железобетонного пояса, расположенного по всем стенам фундамента, собранного из отдельных блоков.

Проводя частное строительство, траншеи для ленточного фундамента, в целях экономии, можно вырыть вручную. При этом грунт или вывозится, или рассыпается по площадке, поднимая ее уровень.

Глубина заложения ленточного фундамента обычно определяется уровнем промерзания почвы. Для южных районов России он чуть больше метра, в северных районах и в Сибири – 1,5 – 2 и даже более.

Достоинства ленточных фундаментов:

  • простая технология сооружения;
  • возможно заложение цокольного или подвального этажа;
  • строятся на прочных грунтах – каменно-песчаных и глиняных;
  • они достаточно экономичны;
  • параметры – ширина, глубина заложения, количество арматуры и пр. показатели, влияющие на прочность, легко регулируются.

Возвести такое основание под дом можно собственными руками.

6. Разметка осей и углов – вынесение реперов за пределы периметра фундамента

Исходным пунктом всей разметки должна быть точка на местности, которая точно «привязана» к плану участка. Чаще всего это угловая точка, обычно связанная, с так называемой, «красной линией» – границей вашего участка и общественной территории, на которой ни вам, никому другому застройка не разрешена. Пересечение границы вашего и соседнего участка с «красной линией» и даст такую точку. Ограждение вашего участка должно быть расположено внутрь от красной линии.

Обычно дом располагается от этого ограждения и от соседского забора на расстояниях:

  • по санитарно-бытовым нормам, определенным СНиП 30-02-97, п. 6.7: не менее 3 м;
  • по противопожарным нормам СП 42.13330.2011п.7.1: не менее 6 м от окон до стен соседского дома или гаража, бани, сарая и пр., не менее 3 м – от жилого дома до границы соседнего участка.

Поэтому нужно отступить на указанное расстояние или дальше и можно начинать разметку фундамента своими руками.

А. Устанавливается на местности «красная линия». Если хозяин собирается строить дом точно на нормированном расстоянии от «красной линии», то лучше для разметки будущих углов дома пригласить профессионала-землемера.

Но чаще всего отступают на 1 – 1,5 м от этих ограничений.

Точная ориентация по сторонам света. Она возможна на большом расстоянии от «красной линии». Но обычно ориентируются на осевую линию улицы или дороги.

Если сделать разметку углов фундамента колышками, забивая их точно в точках будущих углов дома, то при копании траншеи разметочные колышки обязательно попадут в траншею.

Поэтому разметка участка под фундамент начинается с того, что за пределами траншеи или котлована, а точнее – за пределами зоны работы экскаватора, устанавливаются деревянные рамки-опоры. Они называются обносными досками или брусьями, а попросту – обносками. Некоторые «эксперты» называют их «скамеечками». На них натягиваются шнуры или проволока. Места пересечений шнуров дадут нужные точки разметки, но не на грунте, а «висящие» в воздухе. Эти «точки» позднее переносят на грунт или на опалубку.

На верхнем бруске обноски забиваются три или пять гвоздиков-меток:

  • в центре – осевая метка, для оси стены фундамента;
  • справа и слева от осевой – метки ширина стены фундамента;
  • еще дальше – ширина подушки под фундамент.
Шаг 1. Разметка начальной стороны.

Начинаем со стороны, которая ближе к «красной линии».

На 1 – 1,5 м наружу от любого угла забиваем две обноски. Натягиваем осевой шнур. С помощью водяного уровня устанавливаем верхнюю часть брусков обносок на высоте «0». Отступив на 1 – 1,5 м забиваем в землю первый колышек – делаем начальную точку. От нее отвесом «поднимаем» точку на шнур. Отмеряем на шнуре длину стены по осям и делаем на нем метку. Опускаем точку на грунт и забиваем второй колышек. Между колышками – ось первой стены.

Шаг 2. Разметка стороны, перпендикулярной к начальной.

Используя теорему Пифагора и, зная длины сторон фундамента, рассчитываем длину его диагонали (по осям). На обноске перпендикулярной стороны, на осевом гвозде крепим конец шнура и натягиваем его на противоположную обноску. От пересечения с осевым шнуром отмеряем длину по осям второй стороны и делаем на шнуре оси второй стороны отметку. На свободном куске шнура завязываем узлы на длине диагонали по осям. Один узел закрепляем на метке оси третьей стороны и натягиваем второй узел в сторону противоположной обноски второй стороны. Совместив второй узел с меткой на шнуре второй стороны и, натянув шнуры, получим первый прямой угол.

Иной способ построения прямого угла – способ «египетского треугольника». На шнуре первой оси от его пересечения со второй осью отмеряем 4 метра или расстояние, кратное этой величине. На шнуре второй оси отмеряем 3 м или в той же мере кратное расстояние. Делаем на шнурах отметки и замеряем рулеткой между ними расстояние. Оно должно быть 5 м. Передвигая второй шнур относительно точки пересечения с первым, добиваемся точного значения – 5 м. Угол в этом случае будет прямой.

Шаг 3. Проделываем эти операции еще два раза и получаем еще два прямых угла.

Последние действия должны проходить в зоне одной точки – виртуальном угле фундамента, противоположном первому углу. Если все измерения делались аккуратно, а расчеты безошибочно, то два последних узла должны совпасть.

Шаг 4. Проверка прямоугольности разметки.

Из школьной геометрии известно, что обе диагонали квадрата или прямоугольника равны. Поэтому проверку делают, измерив длину обеих диагоналей и сравнив их.

Разница в несколько сантиметров допустима. Разметка осей фундамента закончена.

Шаг 5. Разметка краев стен и подушки. От осевой метки отступаем необходимые расстояния, вбиваем в обносной брусок гвоздики-метки и натягиваем шнуры уже по границам стен.

После проверки правильности виртуальной разметки всей сети в плане, т. е. в горизонтальной плоскости, она вся снимается и можно начинать выемку грунта экскаватором.

6.1. Допустимые погрешности при разметке фундаментов

Погрешности обычно накапливаются. Поэтому нужно начинать с максимально возможной точности первоначальной разметки. Диагонали фундамента обычного дома должны различаться не более чем на 3 – 5 см. Если вы сумели получить разницу в 2 см – то это очень хорошо.

Если она 1 – 2 см – то вы умеете делать разметку и работаете аккуратно. Если она 3 – 4 см – то вы на пределе допустимого. Если она 5 см и более – то нужно провести проверку длин всех отрезков и внести коррективы вплоть до последней операции. Перепроверять каждый угол и все узлы. После этого опять проверка диагоналей.

7. Разметка по обеспечению высотной нивелировки фундамента

Такая разметка делается лазерным нивелиром и наносится на колья обноски маркером по дереву.

Для этого рассчитывается высота уровня фундамента, точнее его верхней плоскости. Для сборно-монолитного фундамента это будет верхняя плоскость монолитного пояса.

Устанавливается лазерный нивелир и на нужной высоте «отбивается» горизонтальная плоскость. Она пересечет все столбики всех обносок. В месте контакта нужно нанести маркером на столбиках метки.

После готовности площадки для размещения фундамента восстанавливается сеть разметочных шнуров, и все значимые точки этой сети переносятся с помощью отвеса вниз на дно канавы или котлована для разметки зоны укладки (установки) подушки и опалубки для стен.

Можно монтировать опалубку.

Вопросы и ответы по теме

По материалу пока еще не задан ни один вопрос, у вас есть возможность сделать это первым

Технология разметки участка под фундамент

Любой дом должен обладать надежным и устойчивым фундаментом. При строительстве загородного дома, необходимо знать, как разметить фундамент, ведь от качества опоры зависит эксплуатационный срок здания и уровень комфортности при проживании в нём.

Разметка для дома позволит ориентироваться в точном расположении объекта на участке. Ошибок в этой работе быть не должно. Это влияет на устойчивость и прочность фундаментной основы. Процесс разметки предполагает распределение всех величин с составленного плана на участок. То есть на земле осуществляется разделение с учетом формы дома и его размеров.

Подготовка к разметке фундамента

Перед тем как разметить фундамент своими руками составляется проект будущего здания. При этом определяется площадь объекта, внешний вид строения и планировка отдельных помещений. Проект привязывается к участку, где будет проводиться строительство. Сначала проводятся работы по исследованию грунта, а затем осуществляется разметка основания.

Для проведения разметки потребуются следующие инструменты:

  • Колышки из металла или дерева.
  • Строительные уровни.
  • Рулетка и отвес.
  • Нивелир и лазерный дальномер.
  • Шнур.
  • Доски и обрезки арматуры.

Перед тем как сделать разметку под фундамент, необходимо произвести подготовительные работы:

  • Демонтируются старые строения, убирается мусор и лишние насаждения на участке.
  • Площадка выравнивается в горизонтальной плоскости, устраняются все углубления и холмы.
  • Подготавливается проезд для транспортных средств, которые будут подвозить строительные материалы и вывозить ненужный мусор. После очищения дороги, ее рекомендуется присыпать гравием для удобного проезда во время дождя.
  • Отдельно подготавливается место для складирования разнообразных материалов.
  • Перед строительными работами стоит возвести забор, чтобы защитить строительные материалы.
  • Продумайте подведение электричества, воды, монтаж санузла, а также временное жилье.
После этого проводится разметка фундамента под дом. Технология монтажа предполагает наличие прямоугольных форм. Общие правила и нормы для разметки подходят для всех разновидностей оснований, на них не влияет материал изготовления или наличие подвального помещения.

Разметка начинается с любой стороны строения. Это может быть фасад или боковая часть постройки. При использовании рулетки стоит отдать предпочтение изделиям из металла, которые имеют длину более 10 м. Модели из ткани не гарантируют точность измерений и провисают при замерах.

Для осуществления обноски рекомендуется использовать бруски (не менее 10 штук), колья (примерно 19 штук), а также шнуры, доски и веревки. Иногда применяются куски арматуры, которые вбиваются в грунт. Они должны быть п-образной формы.

Участок выбирается с учетом следующих факторов:

  • Перспектива проведения всех коммуникаций.
  • Состояние дорог.
  • Географическая привязка к сторонам света.

Важнейшим предназначением разметки является осуществление правильной ориентации будущего строения, относительно местности. Это позволит возвести строение с учетом стандартных технологических правил.

Вернуться к содержанию

Этапы выполнения замеров

Правильная разметка под фундамент состоит из нескольких этапов. Прежде всего, определяется основная точка, которой является правый угол постройки. Он устанавливается с учетом проектного задания. В данную точку монтируется первый колышек.

Вернуться к содержанию

Начало разметки

От колышка откладывается расстояние, которое равняется размеру фундамента. Проведенный отрезок должен быть параллельным фронтальной линии. Внутрь промеряется перпендикулярная направляющая. При этом полученный угол должен составлять 90 градусов. Угол выверяется нивелиром.

Обозначение внешних границ выполняется следующим образом:

  1. Берется шнур размером 12 метров.
  2. От начала шнура делаются метки на 4 м, а затем на 3 м. Отметина фиксируется брусом.
  3. Начало шнура крепится на одной линии, а метка в 4 м устанавливается перпендикулярно ей.
  4. Остаток шнура соединяется с началом. При этом угол между самыми маленькими частями веревки прямой.

Таким же способом размечаются другие элементы. Если диагонали полученного прямоугольника одинаковые, то углы прямые.

Вернуться к содержанию

Внутренние границы

Решая, как разметить фундамент своими силами, стоит уделить внимание правильным замерам внутреннего контура. Толщина фундамента не должна быть менее 45-50 см. Это расстояние отмеряется внутрь от наружных границ и обозначается колышками. Если планируются внутренние несущие стены, то также выполняется дополнительная разметка. В каждом элементе прямоугольной или квадратной формы проверяется равенство диагональных линий.

Когда предполагается возведение сложной формы основания, вся площадь делится на отдельные прямоугольники и каждый элемент проверяется по отдельности.

После выполнения разметки, все значения поверяются еще раз и в нужных местах устанавливаются колышки. Данная работа должна проводиться с ответственностью, а замеры тщательно поверяться. Даже небольшая погрешность при расчетах повлияет на качество опоры. Правильная разметка углов помогает в дальнейшем минимизировать давление на грунт.

Вернуться к содержанию

Выполнение обноски

После завершения работ по разметке производится обноска. Данный этап процесса считается необходимым для контрольных замеров. Все контуры будущей конструкции выносятся на поверхность земли. Верхний слой убирается и выполняется углубление на размер штыка лопаты.

Обноска — это монтаж столбиков из дерева, которые попарно вбиваются в почву на расстоянии 1,5-2 метра от угла основания. Обноска позволяет создать правильный контур вертикальных плоскостей. При этом плоскости имеют по паре столбиков. Горизонтальные детали столбов должны располагаться на одном уровне.

Высота обноски равняется высоте основанию строения. Разметка глубины траншеи выполняется от обносков. При этом периметр независимо от характера рельефа должен быть одинаковым.

Вернуться к содержанию

Использование нивелира

Лазерный нивелир представляет собой уровень для произведения разметки. Внутренний пузырьковый уровень позволяет проконтролировать, ровно ли установлен нивелир. В современных моделях присутствуют автоматические механизмы, настраивающие уровень положения. Решая, как разметить фундамент своими силами, можно применить данный прибор.

При этом выполняются следующие действия:

  1. От отметки угла здания, с помощью нивелира вычисляется и проводится линия, которая должна совпадать с одной из стен будущего здания.
  2. Все замеры производятся из одной отправной точки. Это позволит повысить точность выполняемых замеров.
  3. Нулевая отметка выполняется на каком-либо видимом элементе.

Вернуться к содержанию

Особенности разметки ленточного фундамента

Создание ленточного фундамента своими руками начинается с правильной разметки. Подобное основание выполняется из непрерывных лент из железобетона, которые укладываются в траншею. Ширина опоры зависит от качества грунта. Фундамент не должен быть тоньше стен. Его толщина должны быть более 50 см, если здание будет возводиться из кирпича или блоков.

Глубина заложения основания зависит от уровня промерзания почвы. Подобные конструкции возводятся на прочных грунтах и отличаются простотой монтажа, а также позволяют обустроить цокольный этаж и подвальное помещение.

Выполняя разметку, следует учитывать, что здание от забора и соседской территории должно располагаться на следующих расстояниях:

  • По правилам пожарной безопасности расстояние от окон до стен другого здания должно быть не менее 6 метров. Не менее 3 метров от строения до соседского участка.
  • По санитарно-бытовым нормам не менее 3 метров.

Разметка для ленточного фундамента выполняется по общим правилам разметки участка под строительство. Ровно также выполняется обноска.

На верхней детали обноски забиваются гвозди для отметок:

  1. В центральной части метка для оси стен фундамента.
  2. Слева и справа от осевой — метка для ширины основы;
  3. Дальше обозначается ширина подушки под основу.

Вернуться к содержанию

Как разметить столбчатый фундамент?

Столбчатый фундамент представляет собой более простой вариант свайного основания. Под столбчатый фундамент по осям постройки монтируются прямоугольные или круглые опоры в вертикальном положении. Их необходимо установить в самых нагруженных участках здания: в будущих углах здания, а также в местах пересечения несущих конструкций.

В большинстве случаев столбы ставят с промежутком 1,5-2 метра. Опоры соединяют при помощи балок. Пространство между ними заполняется щебнем с песком.

Разметка подобного фундамента требует сооружения обноски. Размер элементов зависит от высоты будущей основы. Обноска выполняется при помощи досок. Каждая пара должна располагаться друг против друга. Каждая из них ограничивается шнуром. При этом получается прямоугольник или квадрат. Все углы должны быть прямыми.

Столбы нужно располагать на одном уровне. Контрольные веревки выполняются по отметкам, которые делаются при помощи гидроуровня. В местах пересечения шнура монтируются колышки, которые обозначают места под бурение углублений для опор.

Затем убираются шнуры. На местах колышек выкапываются выемки. В углубления монтируются сваи и заливаются цементным раствором. После этого выполняется разметка основной части фундамента. Она выполняется в соответствии с общими правилами разметочных работ.

Вернуться к содержанию

Разметка плитного фундамента

Плитные виды фундамента применяются на участках с проблемным грунтом. Они считаются самыми надежными из всех видов оснований. Применяются на почвах с близким расположением грунтовых вод, на заболоченных или торфяных участках.

Данный вид основы называется плавающим, так как при движении грунта, он как бы перемещается по волнам. Фундамент представляет собой монолитную плиту из железобетона. При любых изменениях грунта нагрузка равномерно распределяется по всей плите, что предотвращает любые нарушения в постройке.

В этом случае разметка фундамента под дом мало чем отличается от обычной разметки. Также определяются углы, расставляются колышки и натягиваются веревки.

Особенностью разметки плитного фундамента является необходимость учитывать площадь плит. Если одна из плит не войдет в разметку хотя бы на несколько см, то все придется переделывать сначала.

Перед работами нужно точно знать общую площадь фундамента и площадь каждой плиты. Площадь всех элементов складывается и сравнивается с общей площадью.

Если знать, как правильно разметить фундамент, а также придерживаться технологии проведения разметки то можно выполнить точные замеры и возвести прочный и качественный фундамент. При самостоятельном выполнении работ необходимо четко следовать инструкции.

Разметка фундамента под дом своими руками

Разметка фундамента

Технология строительства загородного или дачного дома достаточно сложна и многоаспектна. Процесс состоит из множества отдельных операций, каждая из которых важна для грядущего результата. Самая первая из выполняемых непосредственно на строительной площадке – подготовка и выравнивание территории и разметка будущего фундамента. От качества ее выполнения напрямую зависит качество всех последующих работ. О том, как самому сделать разметку под ленточный фундамент и другие виды основания дома и пойдет речь в дальнейшем.

Прежде чем рассказать о разметке фундамента под дом, несколько слов следует сказать об общих правилах и градостроительных нормах, регламентирующих взаимное расположение строительных объектов на территории одного и соседних участков. Основными отправными точками в данном вопросе являются следующие элементы:

Строения на участке

  • границы участка, которые отмечены тем или иным видом ограждения;
  • расположение дорог и подъездных путей;
  • построенные ранее объекты непосредственно на территории участка и на соседних участках.

Согласно архитектурным и противопожарным нормативам необходимо соблюдать следующие расстояния до указанных выше объектов:

  1. до проездов и центра улицы не менее трех-пяти метров;
  2. до соседних строений не зависимо от их назначения не менее шести метров;
  3. до границ соседнего участка дом располагают не ближе трех метров, хозяйственные постройки общего назначения – не ближе метра, а места содержания различных животных и домашней птицы должны отстоять от них не менее четырех метров;
  4. при этом, дома строящиеся из древесных строительных материалов – бруса, бревна или по каркасной технологии согласно противопожарным нормам должны располагаться на расстоянии более 15 метров до аналогичных построек на данном или соседнем участке;
  5. для строений из кирпича, камня или бетона данный показатель может быть снижен до 6 метров;
  6. особое внимание уделите удаленности от дома пожароопасных объектов – бани, котельной, стационарного барбекю.

Архитектурные нормы строений

Кроме этого существуют и архитектурные нормы. Согласно им лучше так разметить место под котлован фундамента, чтобы фасадная стена строения располагалась параллельно одной из границ участка, как правило, уличной.

Кроме этого, важным аспектом служит и ориентирование дома по сторонам света. Так, окна спальной комнаты лучше направить в сторону заката, то есть на запад, а гостиной – на юг.

к оглавлению ↑

Технология разметки фундаментов различного типа

Технологически операция разметки для любого вида материалов связана с нанесением линий, ограничивающих будущую деталь и ее элементы. Относительно строительных работ основным «полотном» для этого служит поверхность земли. На ней необходимо каким-то образом нанести линии, ограничивающие наружные и внутренние границы фундамента под наружными стенами и несущими перегородками.

Основной способ, использующийся для решения данной задачи, заключается в монтаже на строительной площадке нескольких прочных деревянных или стальных колышков, соединенных определенным образом прочным шнуром достаточной толщины. Последний аспект важен не только для удобства работы, но и с целью соблюдения правил безопасности при выполнении грунтовых работ.

к оглавлению ↑
Разметка столбчатого фундамента

При строительстве небольших одноэтажных построек, а также некоторых элементов зданий, например, террас и веранд применяют столбчатый фундамент, который представляет собой отдельно стоящие опоры, оголовки которых (верхние торцы) выровнены в горизонтальной плоскости на определенной высоте от земли. Разметка данного типа оснований заключается в нанесении одной линии шнура на колышках по всему периметру строения. Дополнительно вдоль будущих стен с определенным шагом с помощью штыковой лопаты можно выкопать неглубокие ямки в местах монтажа опор.

Размечаем столбчатый фундамент

Выполняя разметку любого типа основания дома или строения важно правильно сделать прямой угол для фундамента. Для выполнения данной задачи используют как специализированный строительный инструмент, например, лазерный нивелир, так и применяют знание основ геометрии. Более подробно о том, как правильно рассчитать, выставить и проверить углы и диагональ фундамента тем или иным способом остановимся ниже.

к оглавлению ↑
Разметка ленточного фундамента

Гораздо чаще строители сталкиваются с проблемой разметки ленточного фундамента как наиболее распространенного типа.  В отличие от предыдущего типа, в данном случае не достаточно лишь одноконтурной разметки. Ее выполняют двумя параллельными шнурами, располагающимися по внешним и внутренним границам ленты.

Аналогичным образом размечают и внутренние перегородки дома. Иногда дополнительно выполняется разметка еще двумя параллельными шнурами, определяющими высоту установки опалубки под ленту. Таким образом, процесс требует высокой точности выполнения и ответственности.

к оглавлению ↑
Разметка плитного основания

Часто в качестве основания дома выбирается самый затратный с технологической и финансовой точки зрения плитный фундамент. Он незаменим на «неспокойных» пучинистых грунтах и позволяет воздвигать на них достаточно высокие массивные строения. В качестве котлована под плиту изготавливают небольшое углубление под всей площадью фундамента.

Размечаем плитный фундамент

Разметка данного типа основания схожа с разметкой столбчатого типа. В отличии от него аналогично с планировкой ленточного фундамента шнур можно натягивать непосредственно на уровне почвы по периметру котлована и на определенной высоте, определяющей высоту плиты. После подрезки грунта нижний контур разметки можно удалить.

к оглавлению ↑

Особенности и нюансы разметки фундамента

В связи с тем, что многие строительные операции с целью снижения общей стоимости работ будущие домовладельцы стараются выполнить своими руками, на том, как распланировать фундамент под дом следует остановиться подробнее.

После определения расположения будущего дома относительно имеющихся строений на данном и соседних участках, а также относительно ограждения можно приступать к разметке фундамента. Начинают ее с установки первого колышка, определяющего один из углов будущего основания.

В качестве опор для шнура можно использовать обрезки деревянных реек достаточной толщины или стальной арматуры длиной не менее метра. Во избежание самопроизвольного извлечения из почвы колышки следует забивать не менее чем на половину длины.

К первому установленному стержню привязывают шнур. Отмерив отрезок необходимой длины, равной одной из сторон будущего фундамента, устанавливают второй колышек. Направление первого шнура выбирают либо по сторонам света, ориентируясь по компасу, либо по направлению границ участка. Последний вариант предпочтителен на небольшой территории.

Следующий этап – установка третьей опоры. В большинстве случаев она должна располагаться так, чтобы стороны фундамента образовывали прямой угол. Для правильной разметки его на строительной площадке необходимо вспомнить основу геометрии – теорему Пифагора, согласно которой квадрат большей стороны прямоугольного треугольника равен сумме квадратов остальных его сторон.

В нашем случае самой длинной будет диагональ (отрезок, соединяющий противоположные углы) нашего фундамента, а более короткими отрезками – его стороны. Используя не сложные вычисления, установили, что длины сторон треугольника с прямым углом соотносятся друг с другом как 3:4:5. На практике это используют следующим образом:

  1. на первом шнуре от углового колышка откладывают расстояние в три метра и вяжут узел или привязывают яркую ленту;
  2. на втором отрезке откладывают 4 метра и аналогично делают метку;
  3. натягивают второй отрезок необходимой по проекту длины и контролируя с помощью рулетки расстояние между метками, которое должно составить 5 метров, вбивают третий колышек.
  4. Последний четвертый колышек располагают равноудаленным от установленных ранее первого и третьего. Расстояние до него определяется длиной сторон будущего фундамента.

Весь процесс лучше выполнять с напарником, так как правильно сделать разметку участка под фундамент своими руками в одиночку достаточно сложно.

Значительно проще выполняется разметка фундамента с помощью лазерного нивелира. Этот инструмент позволяет получить два взаимно перпендикулярных световых луча на горизонтальной плоскости. Используют лазерный уровень для строительства фундамента следующим образом:

  1. аналогично первому варианту вбивают первый колышек;
  2. над ним на треноге устанавливают нивелир и настраивают его на проекцию перпендикулярных лучей;
  3. с помощью рулетки или лазерного дальномера откладывают необходимые длины сторон фундамента и устанавливают опоры для шнура;
  4. от любой из них аналогично выполняют разметку следующих сторон.

Следует отметить, что большинство лазерных нивелиров не позволяют получить лучи, хорошо видимые при ярком освещении. Это вносит определенные коррективы в работу. Данный этап лучше выполнять в сумерках, так как правильно разметить ленточный фундамент для дома лазерным уровнем днем практически не возможно.

После установки всех колышков и шнуров по периметру необходимо проконтролировать правильность разметки. Для этого можно отбить диагональ фундамента. У правильного прямоугольника они должны быть равны. Убедившись в этом можно приступать к дальнейшим работам на площадке.

Таким образом, в рамках обзора мы не только рассмотрели, как сделать разметку под фундамент тем или иным образом, но и выяснили ряд основных нюансов при выполнении данного вида работ. Помните, что ошибки, допущенные в самом начале строительства исправить будет практически невозможно.



Разметка фундамента под дом

Независимо от типа постройки, которая может быть неприметным сараем или симпатичной банькой, одноэтажным частным домом или красивым в несколько этажей зданием, строительство начнется не с закладки фундамента, а с разметки участка под него. Сложность и важность такой процедуры переоценить невозможно. Вдумчивый подход и грамотное применение разработанных алгоритмов позволяют будущим владельцам выполнить разметку своими руками.

Подготовка

К началу разметки фундамента под дом должна быть готова вся документация, план строения из которой потребуется перенести в реальных размерах на выбранную площадку. Ровная территория – обязательное условие, поэтому необходимо произвести выравнивание, для чего воспользоваться, к примеру, нивелиром или уровнем.

ОБРАТИТЕ ВНИМАНИЕ! Лишней не будет перепроверка соответствия выбранного типа фундамента (ленточного, плиточного, свайного, столбчатого) конкретному виду грунта, климатическим условиям, залеганию подземных вод, предполагаемой нагрузке.

Подготовьте рулетку не менее, чем на 20 м, гидроуровень, набор строительных инструментов типа лопаты, молотка, гвоздей, топора и др., маркер, колышки, катушку капронового шпагата.

НА ЗАМЕТКУ! Если в пользовании нет большого угольника с прямым углом, то его можно изготовить самостоятельно из плашек, к примеру, 60 см, 80 см и закрепляющей их в 1 м. Используемое соотношение 3 : 4 : 5 имеет название египетского треугольника и является частным случаем знаменитой теоремы Пифагора.

К содержанию ↑

На всех этапах максимум внимания и тщательности

Разметка участка начинается с определения месторасположения фасадной, задней или одной из боковых стен. Привязка к четко установленному ориентиру позволит обеспечить идеальную горизонтальность поверхности под надежную основу.

Выбрав одну из сторон, колышками отмечают ее расположение, не забыв свериться с планом. Для разметки прямых углов следует воспользоваться угольником. На продолжении намеченных сторон закрепить колышки, расстояние до которых будет отвечать заданным параметрам дома в плане.

ВАЖНО! Обязательно проверьте прямоугольность формы намеченного четырехугольника с помощью имеющегося прямого угла, а также измерением диагоналей, которые должны быть равными по длине. Не допускайте ни малейшего расхождения в точности данных!

К содержанию ↑

Нюансы, которые должен знать каждый самостоятельный строитель

  • После того¸ как внешние границы стен будут отмечены, для внутренней разметки потребуется отступить внутрь прямоугольной основы на запланированную ширину стен.

  • Если контуры дома имеют неправильную форму, то после основной отметки границ на участке необходимо так же тщательно произвести разбивку выступающих частей.
  • Далее выполняется и проверяется разметка внутренней планировки помещений тем же способом. Нельзя забывать о проверке комнат прямоугольной формы!
  • Обозначение траншей под фундамент должно подчиняться следующему правилу: ширина основания дома примерно составляет 0,4-0,6 м по минимальным расчетам, но не меньше ширины стен.

  • Завершением обозначения границ под строение послужит красивая и аккуратная картинка на земле, которая будет понятна и самому владельцу, и специалистам, и рабочим.
К содержанию ↑

Особенности разметки в зависимости от типа фундамента

Обратите внимание на то, как правильно сделать разметку под следующие основания:

Ленточный фундамент

Размечая контуры ленточного фундамента, в угловых точках внешних границ вбивают колышки. Между ними натягивают шнур или цветную крепкую леску. Запас ширины, который делается под основание, связан с выемкой земли и необходимостью устройства опалубки.

По окончании разметки ленточного фундамента под дом потребуется найти на участке точку, которая является самой низкой и поэтому определяющей в плане отсчета глубины под траншею. Если дом не очень большой по размерам, то котлован на 0,4-0,5 м обеспечит устойчивость постройки. К тому же вырыть траншею своими руками не составит труда.

ПОМНИТЕ! Траншея должна иметь очень ровное основание, стенки должны быть строго вертикальными!

Это обусловлено тем, что построение опалубки и последующая заливка бетона напрямую связаны с безопасностью, устойчивостью и сохранностью дома в процессе эксплуатации.

К содержанию ↑

Столбчатый фундамент

Этапы разметки под столбчатый, свайный или плитный фундаменты практически ничем не отличаются от стандартного алгоритма, однако сам процесс более сложен.

К обязательным моментам относится обозначение на участке расположения опор, рисунок которых выстраивается из расчета: сваи или столбы могут находиться между собой на расстоянии до 2 м. После этого в каждую из расчетных точек ввинчиваются сваи, заливаются бетоном арматурные связки или устанавливаются специальные железобетонные конструкции, напоминающие сверху ячеистую сетку.

Если вы решите, что вам под силу самостоятельная разметка фундамента под дом, то смело беритесь за данный этап работы. При соблюдении всех тонкостей процесса возможно качественно и малозатратно разметить территорию под постройку!

Читайте также:

Разметка участка под фундамент

Перед началом земляных работ при строительстве фундаментов здания необходимо подготовить участок. Для этого требуется знать, как правильно разметить фундамент для частного дома своими руками. Чертеж или эскиз необходимо перенести на местность и сделать это нужно с высокой точностью, чтобы избежать проблем при дальнейшем строительстве.

Блок: 1/4 | Кол-во символов: 337
Источник: https://DomZastroika.ru/foundation/razmetka-pod-dom-samostoyatelno.html

Зачем нужна разметка

Способ закрепления шнуровки

Многие непрофессиональные строители не понимают важности подготовительных работ. Ниже представлены проблемы, которые могут возникнуть, если сделать разметку не правильно или вовсе пренебречь ей:

  • нарушение геометрических размеров здания;
  • неточности угловых размеров;
  • неправильная работа несущих конструкций из-за отклонения фундаментов и стен от проектных;
  • при использовании сборных перекрытий их элементы, изготовленные по проектным значениям, могут не подойти по существующим размерам, что приведет к дополнительным финансовым и трудовым затратам.

Разметка контура фундамента под дом позволяет расположить опорные конструкции в строгом соответствии с принятым решением.

От расположения фундаментов зависит местоположение будущих стен здания и размеры помещений.

Блок: 2/4 | Кол-во символов: 804
Источник: https://DomZastroika.ru/foundation/razmetka-pod-dom-samostoyatelno.html

Общие правила для любого фундамента

Выбираем точку отсчета. Первую сторону нашего фундамента нужно привязать к какому-нибудь объекту нашего участка.

Пример. Сделаем так, чтобы наш фундамент (дом) был параллелен  одной из сторон забора.  Следовательно, первую бечевку натягиваем равноудалено от этой стороны забора на нужное нам расстояние.

Построение прямого угла (90⁰). В качестве примера будем рассматривать прямоугольный фундамент, в котором все углы максимально близки к 90⁰.

Существует несколько способов как это сделать. Мы рассмотрим 2 основных.  © www.gvozdem.ru

Способ 1. Правило золотого треугольника

Для построения прямого угла будем применять теорему Пифагора.

Формула

Чтобы не углубляться в геометрию попробуем описать проще.  Чтобы между двумя отрезками a и b сделать угол в 90⁰ нужно сложить длины этих отрезков и вывести корень из этой суммы. Получившиеся число будет являться длинной нашей диагонали соединяющей наши отрезки.  Очень просто расчет сделать с помощью калькулятора.

Обычно при разметке фундамента берут размеры сторон, чтобы при выведении из корня получалось целое число. Пример: 3х4х5; 6х8х10.

Если у вас есть рулетка, то в целом проблем не возникнет, если вы будете брать отрезки отличные от общеиспользуемых. Например: 3х3х4,24; 2х2х2,83; 4х6х7,21

Если измерения мы производили в метрах, то значения получаются очень даже понятными: 4м24см; 2м83см; 7м21см.

Калькулятор

Также стоит отметить, что измерения можно производить в любых системах измерения длины главное использовать известное нам соотношение сторон: 3х4х5 метра, 3х4х5 сантиметра и т.п. То есть, если даже у вас нет инструмента для измерения длины, то можно взять, например, рейку (длина рейки не имеет значения) и померить ей (3 рейки х 4 рейки х 5 реек).

Теперь давайте посмотрим как это применить на практике.

Блок: 2/5 | Кол-во символов: 1848
Источник: http://www.gvozdem.ru/stroim-dom/razmetka-pod-fundament.php

Инструменты

Делать разбивку участка необходимо с помощью специально предназначенных для этого инструментов, так что перед тем, как приступить к выполнению такого рода работ, рекомендуется запастись такими инструментами, как:

  • рулетка. Длина измерительной ленты должна быть равна или больше, чем длина диагонали. Можно пользоваться и приспособлением более короткое, но это вызовет дополнительные сложности со стыковкой;
  • деревянные колья нужны, чтобы закреплять бечевку у земли после того, как разметка будет перенесена в плоскость пониже;
  • угольник понадобится только для того, чтобы сверять углы в 90 градусов, но не помешает иметь и 30, и 60 градусов;
  • шнур или бечевка для проведения разметки;
  • крепления нужны для того, чтобы закрепить бечевку на кольях. Можно использовать прищепки, гвозди, зажимы – все, что для этого подойдет;
  • лазерный нивелир или теодолит, а также можно использовать более дешевый строительный уровень – ватерпас. Однако нужно знать, что работать с лазерным уровнем намного проще и быстрее.

Блок: 5/7 | Кол-во символов: 2055
Источник: http://www.stroy-podskazka.ru/fundament/poshagovaya-instrukciya-razmetki/

Разметка различных типов фундамента

Методы, приведенные ранее, являются универсальными и подходят для любого типа фундамента. А вот дальнейшие действия уже различаются для каждого из них.

Размечаем ленточный фундамент

Возведение ленточного основания может производиться в котловане или же в траншее. В зависимости от этого меняются способы для того, чтобы разметить фундамент под дом. Котлован нужен для того, чтобы организовать подвал дома. В первом случае обноску располагают только по внешнему контуру фундамента. Во втором же получается своеобразная лента, внутренние грани которой сначала нужно обозначить бечевкой, а потом произвести обноску, отступив от внутренних сторон ровно столько, сколько должна быть ширина ленты основания.

Размечаем столбчатый фундамент

Наружные грани определяются точно так же, как представлено ранее. Для того чтобы определить местоположение каждой сваи нужно монтировать обноску немного удаляя ее и натянуть веревку. Стойки обноски должны быть оборудованы дополнительными горизонтальными досками. Первая будет соответствовать уровню, по которому обрезается фундамент, вторая – верхней точке ростверка.

Бечевки натягиваются в середине в соответствии с осями опор. Они располагаются на расстоянии, равном шагу опор здания. Для определения того места, куда необходимо установить сваю, нужно опустить отвес. После этого разметка перемещается к наружным краям опор.

Важно! Расположения свай должны отмечаться на обноске с помощью саморезов или гвоздей.

Ростверк отмечается также, как и ленточный фундамент. Можно сократить работу, отступив от каждой опоры половинчатое расстояние ширины ростверка в обе стороны и установить крепежи, на которые впоследствии натянуть бечевку.

Размечаем плитный фундамент

Разметка такого основания считается самой простой для проведения своими руками. В этом случае отмечаются только внешние стороны фундамента, поэтому можно остановиться после выполнения основных пунктов по формированию прямоугольника на участке.

Сложность этой разметки заключается в том, что обязательно при разметке высчитывается площадь плит, чтобы они все вместились в фундамент, в противном случае, придется начинать работы сначала. Поэтому перед работой рассчитывается общая площадь фундамента и площадь каждой плиты и соотносятся друг с другом.

Блок: 5/6 | Кол-во символов: 2271
Источник: https://bouw.ru/article/kak-razmetity-fundament-dlya-doma

Разметка фундамента под дом – инструменты

Для того чтобы выполнить разметку под фундамент своими руками, вам нужно запастись подходящим инструментами. Какие они?

  1. Рулетка. Но, не берите маленькие рулетки на 3 или 6 м. Вам понадобится большая, на 15–25 м.
  2. Шнур или веревка в большом количестве. Леску лучше не брать, так как ее плохо видно.
  3. Гидроуровень и ответ отвес (как вариант лазерный нивелир).
  4. Деревянные или металлические колышки.
  5. Доски в качестве обноски.
  6. Гвозди и молоток.

Как видите, список простой, а инструменты легко найти у себя дома. Но, как из этого набора соорудить качественную разметку? Давайте узнаем.

Блок: 6/19 | Кол-во символов: 620
Источник: http://beton-stroyka.ru/fundament/kak-pravil-no-sdelat-razmetku-fundamenta-dlya-doma-svoimi-rukami.html

Рассмотрим устройство каждого из типов фундамента отдельно

Разметка фундамента под дом 3х3 м

Ленточный фундамент представляет собой траншеи, заполненные железобетоном, бутобетоном, кирпичом или фундаментными железобетонными блоками. Траншеи копаются непосредственно под стенами.

Материал, используемый для фундамента, зависит от типа грунта:

  • Кирпичный фундамент. Используется крайне редко, в основном для наружной части фундамента. Данный тип может быть использован на глиняном грунте. Ни в коем случае нельзя его применять при повышенном уровне грунтовых вод.
  • Бутобетон. Применяется на скалистых либо песчаных грунтах.
  • Бетонные плиты и литой железобетон используется на глиняных грунтах.

Плюсы данного фундамента заключаются в следующем:

  • Подходит для строительства на любом грунте.
  • Возможность размещения под постройкой подвала.
  • Более дешевый и простой чем плитный.

Ленточный фундамент может быть:

  • Мелкозаглубленый. Используется на устойчивых, стабильных грунтах и для строительства легких построек. Глубина траншеи для такого грунта не превышает 70 см, то есть, не проходит глубже уровня промерзания грунта.
  • Заглубленный фундамент. Используется только для тяжелых построек. Глубина траншеи для такого грунта проходит дальше уровня промерзания земли. Такой тип фундамента хорош тем, что является устойчивым к сдвигам грунта. Однако только при условии что здание, стоящее на нем будет достаточно тяжелым.
  • Монолит. Внутреннее пространство граней заливается бетоном.
  • Сборная лента. Данный тип фундамента не заливается раствором, а собирается из отдельных железобетонных фундаментных плит.

Разметка внешнего контура фундамента

Свайный фундамент

Если грунт, на котором строится дом слишком слабый чтобы удержать постройку, либо слишком неровный, разумным решением будет свайный фундамент.

Благодаря тому, что сваи проникают довольно глубоко, появляется возможность миновать слабые слои и поставить опору на более сильные. Сверху на сваи устанавливаются балки и стены, таким образом, получается устойчивый фундамент.

Сваи бывают следующих типов:

  • Забивные. Массивные, длинные, армированные бетонные сваи с заостренным концом. Углубляется в грунт путем забивания с помощью специальной техники. Обычно не используется в частном строительстве небольших домов, так как использование техники, является довольно затратным удовольствием.
  • Буронабивные. Вместо того чтобы вбивать готовые сваи, в грунте пробуриваются скважины, которые заполняются бетоном, высота верхушек которых регулируется в зависимости от плана постройки. Могут быть армированные или же неармированные.
  • Винтовые. Металлические, заостренные сваи с винтами на конце. Это дает возможность более простым способом углубить их на необходимую глубину. Такой тип фундамента чаще используется в негабаритных частных постройках.

Плитный фундамент

Универсальный, надежный и самый дорогой тип фундамента. Монолитная железобетонная плита отливается на «подушке» под размер дома или немного больше. При движении грунта, подушка может плавать, что придает строению устойчивости.

Плитный фундамент может быть следующих типов:

  • Мелкозаглубленный плитный фундамент. Устанавливается на поверхности грунта. Минусом такого фундамента является то что исключается возможность строительства подвала.
  • Заглубленный плитный фундамент. При его строительстве вырывается яма с ровными стенами под размер дома, по дну выливается плита. При использовании данного фундамента возможно строительство подвала.

Схема разметки фундамента с учетом установленных норм расстояния до соседнего участка

Столбчатый фундамент

Является самым простым и дешевым, однако, и самым ненадежным фундаментом. Суть его заключается в том, что по периметру обозначения контуров стен устанавливаются невысокие столбы из кирпича, камней или бута. Устанавливаются они в наиболее ответственных местах, расстояние между ними от 1,2 до 2,5 метров.

Сверху устанавливается связующая балка, которая и формирует основу для будущего строения. Так же существует углубляющийся тип столбчатого фундамента. В местах основных опорных мест бурятся скважины, которые заливаются бетоном и армируются.

Снизу, для большей устойчивости, такие столбы расширены. Столбчатый фундамент устанавливается только на устойчивых фундаментах, и подходит лишь для малоэтажных, легких построек. Кроме того исключается строительство подвала.

Блок: 5/5 | Кол-во символов: 4303
Источник: https://househill.ru/fundament/pod-dom/kak-razmetit. html

Подготовка к разметке фундамента

Перед тем как разметить фундамент своими руками составляется проект будущего здания. При этом определяется площадь объекта, внешний вид строения и планировка отдельных помещений. Проект привязывается к участку, где будет проводиться строительство. Сначала проводятся работы по исследованию грунта, а затем осуществляется разметка основания.

Для проведения разметки потребуются следующие инструменты:

  • Колышки из металла или дерева.
  • Строительные уровни.
  • Рулетка и отвес.
  • Нивелир и лазерный дальномер.
  • Шнур.
  • Доски и обрезки арматуры.

Перед тем как сделать разметку под фундамент, необходимо произвести подготовительные работы:

  • Демонтируются старые строения, убирается мусор и лишние насаждения на участке.
  • Площадка выравнивается в горизонтальной плоскости, устраняются все углубления и холмы.
  • Подготавливается проезд для транспортных средств, которые будут подвозить строительные материалы и вывозить ненужный мусор. После очищения дороги, ее рекомендуется присыпать гравием для удобного проезда во время дождя.
  • Отдельно подготавливается место для складирования разнообразных материалов.
  • Перед строительными работами стоит возвести забор, чтобы защитить строительные материалы.
  • Продумайте подведение электричества, воды, монтаж санузла, а также временное жилье.

После этого проводится разметка фундамента под дом. Технология монтажа предполагает наличие прямоугольных форм. Общие правила и нормы для разметки подходят для всех разновидностей оснований, на них не влияет материал изготовления или наличие подвального помещения.

Разметка начинается с любой стороны строения. Это может быть фасад или боковая часть постройки. При использовании рулетки стоит отдать предпочтение изделиям из металла, которые имеют длину более 10 м. Модели из ткани не гарантируют точность измерений и провисают при замерах.

Для осуществления обноски рекомендуется использовать бруски (не менее 10 штук), колья (примерно 19 штук), а также шнуры, доски и веревки. Иногда применяются куски арматуры, которые вбиваются в грунт. Они должны быть п-образной формы.

Участок выбирается с учетом следующих факторов:

  • Перспектива проведения всех коммуникаций.
  • Состояние дорог.
  • Географическая привязка к сторонам света.

Важнейшим предназначением разметки является осуществление правильной ориентации будущего строения, относительно местности. Это позволит возвести строение с учетом стандартных технологических правил.

Блок: 2/7 | Кол-во символов: 2425
Источник: http://dachaorg.ru/kak-razmetit-fundament.php

Заключение

Разметка фундамента – сложный процесс, который требует от мастера четкого следования инструкции и особой внимательности. Но и его можно выполнить самостоятельно, если заранее изучить все нюансы данного дела и правильно применить теоретические знания на практике. Конечно, можно обратиться к профессионалам, которые сделают все быстро и качественно, но, если бюджет на строительство строго ограничен, то вполне возможно сэкономить немалые средства на разметке, произведя ее самостоятельно.

Блок: 6/6 | Кол-во символов: 499
Источник: https://bouw.ru/article/kak-razmetity-fundament-dlya-doma

С чего начинается разметка разметка дома на участке, как избежать ошибок и проверить геометрию — вспоминаем теорему Пифагора и слушаем советы форумчан!

Любой, кто регулярно читает forumhouse.ru, хорошо знает, что от надёжности основания дома во многом зависит срок эксплуатации дома и комфортность проживания в нём.

Одним из самых главных этапов строительства, напрямую влияющих на качество основания, становится правильная разметка фундамента.

В последнее время для этого всё чаще используются современные измерительные приборы.

Теодолит, лазерный нивелир или лазерный уровень существенно облегчают проведение строительных работ.

Каждому застройщику пригодятся базовые навыки по ручной разметке фундамента.

С чего начинается разметка фундамента

Первое, что приходит в голову – настрогать колышков, запастись прочным шнуром, рулеткой, понять, как работает гидроуровень, и можно приступать к разметке.

Как выставить разметку под фундамент

Для качественной разметки основания здания необходимо составить план, включающий в себя два последовательных шага:

1.   Независимо от того, какой фундамент требуется по проекту – ленточный, свайный или плитный, сначала необходимо выяснить точные границы участка.

2.   Затем на листке бумаги фундамент правильно привязывают к территории. Необходимо заранее учесть расположение предполагаемых хозяйственных построек, расстояние до соседского забора, септика, колодца или скважины. И только после этого можно приступить к разметке «в натуре».

Этот шаг позволит соблюсти СНиП , регулирующий расстояние от дома до границ соседнего участка.

Узнать о минимально допустимых расстояниях  между соседними домами можно в этой теме.

Gexx:

– Разметку я начал с того, что отступил 5 метров от красной линии по границе участка.

Для разметки вам потребуется:

  • рулетка;
  • шнурка – моток прочного шнура или лески;

Лучшая веревка для разметки фундамента — это шнур. ​ На фоне травы или земли леска визуально теряется, в то время как шнур белого цвета хорошо заметен.

  • колышки;
  • деревянная рамка, или, как её ещё называют, –  «скамеечка».

Почти профи:

– В качестве шнурки лучше использовать капроновую нить толщиной в 1.5-2 мм, т.к. она хорошо натягивается и не провисает.

Виталяля:

– При разметке фундамента я использовал полипропиленовая нить толщиной в 1 мм. Она отличается повышенной прочностью.

Как размечать со «скамеечкой»

«Скамеечка» существенно упрощает и ускоряет разметку.  Этот инструмент легко сделать своими руками: его сколачивают из двух деревянных столбиков. Нижние концы заостряют, а сверху и посередине прибивают две горизонтальные перекладины. Для большей устойчивости под углом к столбикам прибивают две упорные дощечки. Получается треугольная основа. В перекладину вворачивают два самореза, на которых потом крепится шнурка.

Простой и небольшой фундамент можно правильно разметить, забив только лишь колышки. Но если речь заходит о сложной конструкции – под большой дом, то «скамеечка», при помощи которой делается разноска фундамента, просто необходима.

Количество «скамеечек» увеличивается прямо пропорционально сложности фундамента.

Вворачивая или выворачивая саморезы в перекладину, на разном расстоянии друг от друга можно регулировать ширину между шнуром, которая должно соответствовать ширине подушки основания дома.

Проверка геометрии

Мы определились, где будет возводиться фундамент на участке. Подготовили все необходимые инструменты и материалы. Теперь нужно определить базисный угол, который задаст направление будущей стены. В этом месте ставим и вбиваем колышек. Затем, отступив от колышка на 1- 2 метра, устанавливаем «скамеечку».

Выставить этот отступ необходимо для того, чтобы при выемке грунта (под ленточный фундамент и т.п.), рамка не мешала копать, маневрировать технике и не упала в вырытую траншею. Ширина траншеи также выкапывается с запасом по отношению к ширине ленты фундамента для беспрепятственной установки опалубки!

После установки скамеечки на саморезе закрепляется шнур. После этого от колышка отмеряем необходимое нам расстояние. Его длина обычно равна самой длинной стене дома. В этом месте ставим и вбиваем второй колышек, устанавливаем вторую «скамеечку» на том же самом расстоянии от колышка, что и первую, и натягиваем веревку.

Виталяля:

– Установленная разноска оставляется до окончания всех фундаментных работ. Благодаря отступу от фундамента,  веревку можно снимать и натягивать по мере необходимости.

Дятька, Москва:

– Если скамеечек много, то выносить сразу все точки не следует. Из-за большого количества шнурок это только мешает работе.

В самом начале разметки важно выставить прямой угол между предполагаемыми стенами. Если не выполнить это сразу, то упущение может привести к плачевным результатам.

EvgeniyT79:

– Перед тем как начать копать траншею, мы тщательно перемерили все диагонали фундамента. Размеры сошлись. Но после установки опалубки оказалось, что одна из сторон фундамента меньше другой на 40 см!

Hooter:

– Это называется равнобедренная трапеция. При такой фигуре, даже если все диагонали сошлись, то фундамент всё равно получится кривой.

Трапеция, боковые стороны которой равны, называется равнобедренной или равнобокой. У равнобедренной трапеции диагонали одинаковы, а вот углы не равны 90 градусам.

Как добиться прямого угла

Для этого вспоминаем теорему Пифагора: квадрат гипотенузы прямоугольного треугольника равен сумме квадратов катетов.

Для нахождения прямого угла при разметке следует воспользоваться формулой: 3² + 4² = 5².

Суть формулы заключается в следующем:

Если отмерить по одной стороне фундамента — 3 метра, а по другой – 4 метра, то при угле в 90 градусов диагональ между ними равна – 5 метрам.

Используя эту пропорцию, можно разметить прямые углы всех сторон.

Gexx:

– Я пробовал выставлять прямые углы лазерным нивелиром, но по диагоналям получилось проще и точнее.

Чтобы упростить разметку прямого угла, можно заранее сколотить треугольник с нужными сторонами из досок или сварить друг с другом отрезки арматуры.

Главное – семь раз отмерить и один раз выкопать!

Читайте на FORUMHOUSE о том, как как правильно разметить фундамент и  избежать ошибок. Всё, что вы хотели узнать о разметке котлована разметке котлована под цоколь, находится в этой теме.

Читайте о том, как исправить «подводные камни» у купленного дома, а из нашего видео вы узнаете, как переделать проблемный фундамент под старым домом.

Блок: 2/2 | Кол-во символов: 6489
Источник: https://www.forumhouse.ru/articles/house/5698

Начинаем конструировать разметку

Итак, что нужно делать дальше? Первым делом определите две исходные точки, обозначив их колышками. Достаточно просто забить их на углах будущего здания. При этом важно разместить их на одной прямой линии по длине. Небольшую схему вы можете видеть на фото ниже.

Блок: 7/19 | Кол-во символов: 295
Источник: http://beton-stroyka.ru/fundament/kak-pravil-no-sdelat-razmetku-fundamenta-dlya-doma-svoimi-rukami.html

Особенности разметки ленточного фундамента

Создание ленточного фундамента своими руками начинается с правильной разметки. Подобное основание выполняется из непрерывных лент из железобетона, которые укладываются в траншею. Ширина опоры зависит от качества грунта. Фундамент не должен быть тоньше стен. Его толщина должны быть более 50 см, если здание будет возводиться из кирпича или блоков.

Глубина заложения основания зависит от уровня промерзания почвы. Подобные конструкции возводятся на прочных грунтах и отличаются простотой монтажа, а также позволяют обустроить цокольный этаж и подвальное помещение.

Выполняя разметку, следует учитывать, что здание от забора и соседской территории должно располагаться на следующих расстояниях:

  • По правилам пожарной безопасности расстояние от окон до стен другого здания должно быть не менее 6 метров. Не менее 3 метров от строения до соседского участка.
  • По санитарно-бытовым нормам не менее 3 метров.

Разметка для ленточного фундамента выполняется по общим правилам разметки участка под строительство. Ровно также выполняется обноска.

На верхней детали обноски забиваются гвозди для отметок:

  1. В центральной части метка для оси стен фундамента.
  2. Слева и справа от осевой — метка для ширины основы;
  3. Дальше обозначается ширина подушки под основу.

Блок: 5/7 | Кол-во символов: 1291
Источник: http://dachaorg.ru/kak-razmetit-fundament.php

Подведем итоги

Сегодня вы узнали два простых способа, благодаря которым можно выполнить разметку под фундамент. Если делать все правильно, то у вас все получится. Не стоит тратить деньги на то, чтобы привлекать специалистов. Но, если вы сомневаетесь в своих силах, ведь фундамент дело серьезное, то лучше попросить помощи. Лучше заплатить и получить отличное качество готового фундамента.

  • Строим дом из пеноблоков своими руками
  • Плавающий фундамент
  • Опалубка для фундамента своими руками
  • Фундамент под печь в баню

Любой дом должен быть построен на надежном фундаменте. От этого зависит его долговечность и чтобы не сделать самую распространенную ошибку, важно знать, как правильно сделать разметку для фундамента.

Блок: 11/19 | Кол-во символов: 725
Источник: http://beton-stroyka.ru/fundament/kak-pravil-no-sdelat-razmetku-fundamenta-dlya-doma-svoimi-rukami.html

Проектные документы

Перед началом разметочных работ, Вы должны уладить вопрос с проектными документами, чтобы:

  • не возникло сложностей при строительстве стен;
  • строительные материалы обошлись дешевле;
  • не сталкиваться с не очень приятными неожиданностями.

При составлении документации и проекта дома, важна не только фактура материалов для строительства, но и соблюдение параметров. При малейших неточностях при произведении разметки фундамента, вероятность возведения конструкции отличной от проекта возрастает.

Предварительные мероприятия:

  • Для начала определите планируемое место для конструкции, по возможности на ровном участке.
  • Определитесь с видом фундамента и его размерами. Выбор зависит от климатических условий и массивности будущего дома.
Как сделать разметку углов?

Далее приступайте к разметке первой стены. Для этого Вам понадобится бечевка или шнур, колышки, рулетка и, в идеале, лазерный нивелир (можно обойтись без него).

Существует несколько способов построения прямого угла. Мы рассмотрим два основных.

Блок: 12/19 | Кол-во символов: 1019
Источник: http://beton-stroyka.ru/fundament/kak-pravil-no-sdelat-razmetku-fundamenta-dlya-doma-svoimi-rukami.html

Разметка плитного фундамента

Плитные виды фундамента применяются на участках с проблемным грунтом. Они считаются самыми надежными из всех видов оснований. Применяются на почвах с близким расположением грунтовых вод, на заболоченных или торфяных участках.

Данный вид основы называется плавающим, так как при движении грунта, он как бы перемещается по волнам. Фундамент представляет собой монолитную плиту из железобетона. При любых изменениях грунта нагрузка равномерно распределяется по всей плите, что предотвращает любые нарушения в постройке.

В этом случае разметка фундамента под дом мало чем отличается от обычной разметки. Также определяются углы, расставляются колышки и натягиваются веревки.

Особенностью разметки плитного фундамента является необходимость учитывать площадь плит. Если одна из плит не войдет в разметку хотя бы на несколько см, то все придется переделывать сначала.

Перед работами нужно точно знать общую площадь фундамента и площадь каждой плиты. Площадь всех элементов складывается и сравнивается с общей площадью.

Если знать, как правильно разметить фундамент, а также придерживаться технологии проведения разметки то можно выполнить точные замеры и возвести прочный и качественный фундамент. При самостоятельном выполнении работ необходимо четко следовать инструкции.

Блок: 19/19 | Кол-во символов: 1324
Источник: http://beton-stroyka.ru/fundament/kak-pravil-no-sdelat-razmetku-fundamenta-dlya-doma-svoimi-rukami.html

Кол-во блоков: 17 | Общее кол-во символов: 26305
Количество использованных доноров: 8
Информация по каждому донору:
  1. http://www. gvozdem.ru/stroim-dom/razmetka-pod-fundament.php: использовано 1 блоков из 5, кол-во символов 1848 (7%)
  2. https://www.forumhouse.ru/articles/house/5698: использовано 1 блоков из 2, кол-во символов 6489 (25%)
  3. http://beton-stroyka.ru/fundament/kak-pravil-no-sdelat-razmetku-fundamenta-dlya-doma-svoimi-rukami.html: использовано 5 блоков из 19, кол-во символов 3983 (15%)
  4. https://DomZastroika.ru/foundation/razmetka-pod-dom-samostoyatelno.html: использовано 2 блоков из 4, кол-во символов 1141 (4%)
  5. http://www.stroy-podskazka.ru/fundament/poshagovaya-instrukciya-razmetki/: использовано 1 блоков из 7, кол-во символов 2055 (8%)
  6. http://dachaorg.ru/kak-razmetit-fundament.php: использовано 2 блоков из 7, кол-во символов 3716 (14%)
  7. https://bouw.ru/article/kak-razmetity-fundament-dlya-doma: использовано 2 блоков из 6, кол-во символов 2770 (11%)
  8. https://househill.ru/fundament/pod-dom/kak-razmetit.html: использовано 1 блоков из 5, кол-во символов 4303 (16%)

Как сделать разбивку под фундамент


После того как выбран участок для новой постройки, спроектирован план, заготовлены материалы, наступает такой процесс, как разбивка осей фундамента, наиболее точно которую проведет опытный геодезист, но если такой возможности не представляется, все работы можно сделать самому. Чтобы не допустить грубейших ошибок, важно не пренебрегать точностью разметок, уметь измерять расстояния, углы, определять расположение всех осей и точек.

Разбивка означает точное перенесение чертежей с плана дома на участок основных осей и линий с закреплением их на месте. Перед тем как приступить к работе, нужно очистить выбранный под застройку участок от старого мусора, растительности и снять на 15-20 см слой плодородного грунта.

Материалы и инструменты

Для любого строительства нужны инструменты и стройматериалы. Для разбивки осей фундамента тоже. Давайте разберёмся, какой инструмент нам понадобятся.

Из инструментов нам потребуются: прочная заметная издали синтетическая нить (лучше брать не крученую, а плетёную – продаётся в специальных строительных магазинах) толщиной не менее 1 мм, несмываемый водой маркер. Понадобятся плотницкий инструмент шуруповёрт, водяной уровень, рулетка с возможностью измерения длины не менее самой длинной стены будущего дома плюс 2-3 метра. Если длина очень большая, возьмите ещё одну, пятиметровую. Понадобится измерительная лента – для определения положения дома на участке большого размера. Из специальных инструментов лучше иметь теодолит, нивелир и рейку – но их у частного застройщика может и не быть, и без них можно будет и обойтись.

Разбивка осей фундамента с помощью теодолита

Если вы берёте лазерный инструмент для разметки своими руками, например, лазерный теодолит или лазерную рулетку, убедитесь, что они пригодны для работы на открытом воздухе. Иначе вы просто не увидите на ярком солнце чёрточку от лазера. Также понадобятся уровень и отвес.

Из материалов берите небольшие гвозди на 50-70, саморезы на 70, обрезную доску 25х100 в количестве, достаточном для того, чтобы два раза обойти периметр зачищенной площадки строительства, бруски 50х50 для колышков. Можете сразу изготовить колышки. Они должны быть такой длины, чтобы выступать из земли на высоту, превышающую высоту цоколя плюс 10-15 см, для удобства дальнейшего строительства. В землю их лучше заглубить на полметра – чтобы в процессе строительства они не сместились и не вывалились. О количестве колышков будет сказано далее.

С чего начать

Начинать следует со снятия растительного слоя с места строительства.

Это очень важно – так вы не только сохраняете плодородный поверхностный слой земли, который можно использовать на огороде или в саду, но и страхуетесь от прорастания семян травы или корней через строительные конструкции. Место строительства в данном случае определяется примерно, берётся на один метр больше во все стороны от стен будущего дома.

Вторая операция – планировка местности. Это важно, если местность на участке застройки имеет большой уклон. Делать удобнее всего бульдозером или трактором, а проверять правильность выполнения работ – по нивелиру с рейкой. Разумеется, нивелира у большинства частных застройщиков нет. Поэтому пользуйтесь водяным уровнем. Да и трактор для работ небольшого масштаба будет излишним. Что ж, при устройстве фундамента своими руками можно обойтись и лопатой. Если разница в уровне двух самых крайних точек при замере будет пять сантиметров – этого вполне достаточно.

Земляные работы

Любой из земельных участков имеет перепады высот по периметру. Поэтому, когда вами будет копаться траншея под ленточный фундамент, необходимо пользоваться водяным уровнем. Сначала найдите самую низкую точку периметра, расположенную в одном из внешних углов разметки.

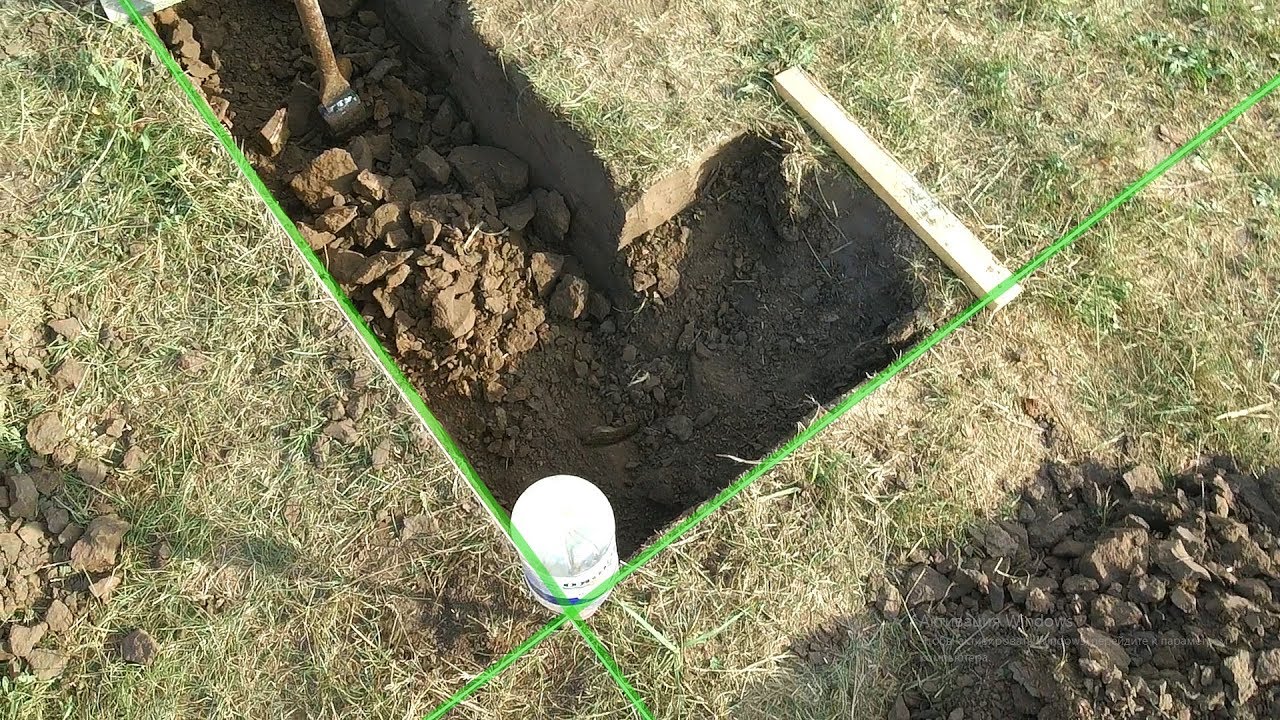

Траншея для ленточного фундамента

От нее и будет рассчитываться глубина заложения ленточного фундамента. Если постройка совсем легкая и располагается на не пучинистой почве, то траншею можно делать совсем неглубокой — порядка 40 сантиметров. Иными словами, делать вы будете незаглубленный ленточный фундамент. Дно траншеи по уровню обязательно должно быть ровным.

Если почва пучинистая, то необходим заглубленный ленточный фундамент. Существуют специальные сводные таблицы, указывающие толщину промерзания грунта во всех регионах России. Узнав ее для своего участка, учтите, что глубина ленточного фундамента в данном случае должна быть на 20см ниже данного параметра.

Следует также отметить, что траншея должна быть, минимально, на 20см шире самого фундамента. Как правило, ширина ленточного фундамента для небольших зданий составляет 40см, значит, ров должен быть 60 сантиметровым.

Когда траншея будет готова, на ее дне делается подушка под ленточный фундамент. Толщина ее должна быть 15см. Используйте под подсыпку дробленый либо речной песок. Полейте материал водой и хорошо утрамбуйте.

Устройство обноски

Обноска – это деревянное ограждение, которое устанавливается на месте будущего строительства. К ней крепится шнур при разбивке при помощи гвоздиков. И на ней же наносятся риски, которые определают положение осей. Классическая обноска – это ограждение из ряда колышков, которые стоят через 60-70 см по всему периметру выровненной площадки. Сверху к ним прибивается обрезная доска. Снизу колышки также стянуты доской.

Расстояние от обноски до краёв траншеи фундамента или иных выборок в земле – не менее метра, а если грунт подвижный (песчаный) – то и больше.

Обноска может быть и не сплошной. Например, если у вашего будущего дома всего четыре оси, то можно поставить обноску только по углам. При этом толщина стен будущего дома должна гарантированно попадать в обноску. В принципе, обноска ставится перпендикулярно каждой оси и должна её захватывать в обе стороны на расстояние не менее метра, то есть, ставится кусочек обноски из трёх колышков. При этом надо учитывать расстояние до траншеи – если это угол, продлить примерно за край траншеи на метр, чтобы при земляных работах она никуда не сползла в траншею вместе с землёй.

Колышки обноски желательно устанавливать по обычному строительному уровню или отвесу. Верхняя доска обноски крепится с наружной стороны от середины строительства к колышкам сбоку, при помощи саморезов и шуруповёрта. Верхняя доска должна быть установлена на одном уровне по всему периметру.

Пользуйтесь водяным и строительным уровнем, или нивелиром с рейкой.

Если обноска сплошная – сделайте в ней проходы там, где это возможно. Вам нужно будет выносить землю и подвозить бетон на тачке к месту застройке, выполнять другие работы – перешагивать через обноску будет неудобно.

Разбивка осей

Разбивка фундамента начинается с разметки «красной линии». Это линия фасада здания. Её нужно брать параллельно проезжей части. Если дом стоит ближе к участку соседа – возьмите за красную линию сторону, параллельную границе участка. Так вы будете уверены, что не строите дом слишком близко к участку соседей. Если же расположение дома на участке не привязано ни к одной из его границ – выбирайте красную линию по своему усмотрению.

На обноске отмечаете положение красной линии с двух сторон, забиваете гвоздики на отметках на глубину 1.5-2 см и натягиваете шнур. Для закрепления шнура пользуйтесь тем же узлом, что пользуются каменщики для натягивания причального шнура. Он простой и надёжный. От красной линии откладываете половину толщины стены и натягиваете второй шнур – это первая ось. От неё при помощи рулетки откладываем положение всех параллельных ей осей. Откладывается от одной отметки, затем – от другой, потом натягивается шнур и делаются отметки маркером на обноске.

Как устроен ленточный фундамент, его достоинства

Ленточным он называется потому, что имеет вид железобетонных лент, уложенных в траншею, вырытую по контуру здания. Если грунт осыпающийся, глубина заложения большая, а внутри периметра здания много промежуточных стен, для которых тоже нужно строить фундамент, то отрывается котлован, в котором и проводят все фундаментные работы.

Конструктивно ленточный фундамент может быть монолитным или сборно-монолитным. В последнем случае его верхняя часть будет иметь вид монолитного железобетонного пояса, расположенного по всем стенам фундамента, собранного из отдельных блоков.

Проводя частное строительство, траншеи для ленточного фундамента, в целях экономии, можно вырыть вручную. При этом грунт или вывозится, или рассыпается по площадке, поднимая ее уровень.

Глубина заложения ленточного фундамента обычно определяется уровнем промерзания почвы. Для южных районов России он чуть больше метра, в северных районах и в Сибири – 1,5 – 2 и даже более.

Достоинства ленточных фундаментов:

  • простая технология сооружения;
  • возможно заложение цокольного или подвального этажа;
  • строятся на прочных грунтах – каменно-песчаных и глиняных;
  • они достаточно экономичны;
  • параметры – ширина, глубина заложения, количество арматуры и пр. показатели, влияющие на прочность, легко регулируются.

Возвести такое основание под дом можно собственными руками.

Работы по выносу осей

Все опорные конструкции дома при разработке проекта в обязательном порядке должны быть привязаны к осям. Для точного расположения фундаментов на местности потребуется правильно разбить участок под дом в соответствии с чертежами. Этот этап строительства выполняют в следующем порядке:

  1. Обозначение первой оси. В качестве ее выбирают крайнюю, расположенную параллельно забору или границе участка.
  2. От забора отмеряют две точки, на равном расстоянии. Линия, соединяющая эти отрезки, и является искомой.
  3. На этой линии потребуется сделать отметки точек пересечения с перпендикулярными осями дома. Условные оси изготавливают из шнура, прикрепляя его к обноске с помощью гвоздей. Она в самом простом случае представляет собой деревянные колья, забитые на некотором отдалении от предполагаемого котлована или траншеи.
  4. От каждой отмеченной точки необходимо построить прямой угол, который задаст направление осям. Чтобы сделать это пользуются методом египетского треугольника. Результатом завершения построений становится разбивка осей дома в одном направлении.
  5. Чтобы сделать разметку в перпендикулярном направлении, необходимо отложить от первой построенной оси линии на проектном расстоянии (также как откладывались отрезки от забора).

Объяснения без наглядного примера могут запутать, поэтому рассмотрен дом прямоугольный в плане (на рисунке ниже). Помимо наружных стен строение имеет две внутренние, расположенные под прямым углом. На чертеже обозначены шесть осей, по три в каждом направлении.


Построения начинаем с оси «А», которая располагается вдоль забора. Разметив ее расположение, отмечают на ней точки пересечения с осями «1», «2», «3». Методом египетского треугольника выстраивают прямые углы и выполняют разбивку остальных линий. Чтобы правильно вынести ось «Б» потребуется от оси «А» отложить два отрезка длиной 3 м (по линиям 1 и 3). Соединив концы отрезков, получаем искомую линию. Далее точно также выполняют разбивку «В», откладывая 4,6 м от «Б».

Совет! Если дом вписан на территории под углом, построения усложняются дополнительными геометрическими замерами, поэтому рекомендуется использовать более простую схему параллельно забору или границе участка.

Система осей удобна тем, что к ней привязаны все конструкции дома: фундаменты, стены, перекрытия, перегородки и тому подобное. Если выполнять разбивку граней опорной части (приведена далее) при работах «нулевого» цикла потребуются новые ориентиры.

Привязка осей к фундаменту (и стенам) может быть центральная, нулевая или двухсторонняя. В первом случае чтобы обозначить границы конструкции потребуется отложить половину ширины в каждую сторону. Во втором ось совпадает с одной из поверхностей фундамента. Третий вариант предполагает разные расстояния от оси до двух граней фундамента. На чертеже обозначаются обе величины.

Особенности

Разметка – это первый этап строительства. Ее необходимо относить не столько к подготовительным работам, сколько к строительным, поскольку ее важность нельзя переоценить. Интересный факт заключается в том, что для выполнения большинства построений понадобятся лишь знания о прямоугольной разметке. Во всех иных случаях можно пользоваться только ими, при этом качество останется на высоком уровне. Перед тем как приступать к разметке, потребуется провести некоторые подготовительные этапы. Одним из важнейших среди них является подготовка участка. Необходимо убрать весь мусор и траву, выровнять поверхность, чтобы упростить последующие работы.

Разметка имеет свои правила, и все построения должны производиться только на их основе. Пренебрежение правилами ведет к тому, что разметка будет выполнена неверно, что в свою очередь приведет к неверному расположению фундамента под дом. Его может сильно перекосит или углы получатся неровными. Особую сложность составляет разметка наклонного или неровного участка. В этих случаях нужно озаботиться выбором фундамента подходящего типа, иначе сам дом не получится прямым.

Разметку для подобного фундамента лучше доверить профессионалам, поскольку здесь нужно будет учесть побочные факторы, такие как поправка на высоту и прочие.

Обозначение границ фундамента

При самострое чаще всего не разрабатывают проект, а рисуют эскиз или схему. В этом случае редко используют оси, поэтому шнуром обозначают границы фундаментов дома. Разметка подземной части выполняется по аналогии с осями:

    Определяют расположение стены дома, параллельной забору или границе участка, отмечают ее бечевкой. Устанавливают обноску, размещая ее на некотором расстоянии от стен здания, чтобы не мешала при разработке грунта. Этот элемент разметки изготавливается из вертикальных стоек и горизонтальных перемычек между ними.

Важно! В пунктах 3, 4, 5 описан метод египетского треугольника, о котором говорилось ранее.

После завершения выноса наружных граней дома для разных типов фундамента под дом есть отличия в построениях. Чтобы выполнить работу правильно, нужно ознакомиться с ними.

Ленточный фундамент

На обноске закрепляют два шнура, обозначающие обе грани ленты. Первый уже протянут, после выполнения приведенных выше действий. Чтобы натянуть второй потребуется отложить расстояние равное ширине фундамента от имеющегося шнура. Работы проводят после разработки грунта.

Погрешность измерений нормируется СП «Геодезические работы в строительстве» и назначается равной 1 см. Необходимо выполнить разметку не только для наружных стен, но и для внутренних.

Плитный фундамент

Для этой конструкции нет необходимости выполнять дополнительные построения. Достаточно разметки наружных граней. При работе важно помнить, что плиту чаще всего заливают так, чтобы она выступала на 10 см за наружные стены.

Важно! При разметке требуется учитывать пожарные требования, которые регламентируют минимальное расстояние между соседними зданиями. Особенно они строги для деревянных строений. Более подробные величины разрывов можно узнать в СП 4.13130.2009 таблица 1. Также строение не должно выступать за красные линии, которые указываются в градостроительном плане. При возведении дома в сельской местности в качестве красных линий выступают дороги и проезды. Минимальное расстояние от первых до стен дома составляет 5 м, от вторых — 3 м. Это актуально для всех типов фундаментов.

Столбчатый фундамент

Чтобы правильно вынести на местность расположение столбов или свай на обноске закрепляют две горизонтальные перемычки, одна над другой. Нижняя располагается в одном уровне с обрезом отдельных опор, а верхняя по обрезу ростверка. Работу выполняют в три этапа:

  • Закрепляют шнуры на нижней перемычке обноски, расположение которых будет совпадать с центральными осями столбов или свай. Шаг равен шагу опорных конструкций. Из пересечений опускают отвес и отмечают точки бурения.
  • Размеченные линии перемещаются к наружной грани фундаментов. Выполняют заливку.
  • Следующий этап — изготовление ростверка. Для закрепления бечевки используют верхнюю перемычку на обноске. Разметку выполняют так же, как для ленточных конструкций. Работа упрощается тем, что на обноске уже имеется гвоздь, обозначающий центральные оси фундаментов. Он этой точки можно отложить в обе стороны расстояние равное половине ширины ростверка и натянуть шнуры.

Как лучше подлить новый фундамент к старому Делаю пристрой к дому.

Делаем дом из пенобетона как построить прочный фундамент

Николай Сорокин

Мыслитель (9839) 6 лет назад

Сто раз уже отвечали! Любую пристройку к дому необходимо делать только на самостоятельном фундаменте. Во время зимнего пучения оба строения будут работать по-разному. Поэтому, делайте второе строение на своем фундаменте на минимальном расстоянии от первого. При финишной отделке сделайте между ними деформационный шов (подробнее в Ин-те).

Света

Мастер (1178) 6 лет назад

Обязательно нужно сваями сцепить старый и новый фундаменты, чтоб не было расхождения.

Строй Мастер

Профи (524) 6 лет назад

В вопросе очень мало информации. Если Вы только присоединяете новый к старому, страйтесь не связывать их, они должны работать и проседать раздельно. Проложите между ними прокладку от 1 до 5 см (пеноплекс, пенопласт, резину) -все, что долго не сгниет.

Михаил Расторгуев

Мастер (1313) 6 лет назад

Введите в старый фундамент арматуру, а способ можно выбрать глядя на фундамент.

Ромик Румянцев

Профи (733) 6 лет назад

да и фундамент можно залить в виде треугольника_тоесть глубина траншее должна буть глубже там где примыкание к старому фундаменту (постройка как бы будет наезжать на старую постройку)

ystas

Мастер (1008) 6 лет назад

Новый фундамент отойдет от старого . не как .

Видели пристройки, у которых между ними и старым домом трещина, расширяющаяся кверху? Это потому, что новый ф-т привязали к старому, просевшему. А новый с другого края все равно просядет позже. Лучше не привязывать поэтому. Вбок он все равно не съедет, а усадку свою сделает в любом случае. Лучше всего, в идеале — пригласить геолога из проектного института взять пробы основания (грунта) и чтобы в том же институте конструктор расчитал. Есть ещё крестьянский способ — возле старого дома делать подошву поуже (там основание плотнее). а дальше от него — постепенно подошву уширять. Но это. на мой взгляд — фик угадаешь.

Разметка фундамента под дом. Рассказывают форумчане


Любой, кто регулярно читает forumhouse.ru, хорошо знает, что от надёжности основания дома во многом зависит срок эксплуатации дома и комфортность проживания в нём.
Одним из самых главных этапов строительства, напрямую влияющих на качество основания, становится правильная разметка фундамента.

В последнее время для этого всё чаще используются современные измерительные приборы.

Теодолит, лазерный нивелир или лазерный уровень существенно облегчают проведение строительных работ.

Каждому застройщику пригодятся базовые навыки по ручной разметке фундамента.

С чего начинается разметка фундамента

Первое, что приходит в голову – настрогать колышков, запастись прочным шнуром, рулеткой, понять, как работает гидроуровень, и можно приступать к разметке.

Как выставить разметку под фундамент

Для качественной разметки основания здания необходимо составить план, включающий в себя два последовательных шага:

1. Независимо от того, какой фундамент требуется по проекту – ленточный, свайный или плитный, сначала необходимо выяснить точные границы участка.

2. Затем на листке бумаги фундамент правильно привязывают к территории. Необходимо заранее учесть расположение предполагаемых хозяйственных построек, расстояние до соседского забора, септика, колодца или скважины. И только после этого можно приступить к разметке «в натуре».

Этот шаг позволит соблюсти СНиП 30-02-97, регулирующий расстояние от дома до границ соседнего участка.

Узнать о минимально допустимых расстояниях между соседними домами можно в этой теме.

Gexx:

– Разметку я начал с того, что отступил 5 метров от красной линии по границе участка.

Для разметки вам потребуется:

  • рулетка;
  • шнурка – моток прочного шнура или лески;

Лучшая веревка для разметки фундамента — это шнур. ​ На фоне травы или земли леска визуально теряется, в то время как шнур белого цвета хорошо заметен.

  • колышки;
  • деревянная рамка, или, как её ещё называют, – «скамеечка».

Почти профи:

– В качестве шнурки лучше использовать капроновую нить толщиной в 1.5-2 мм, т.к. она хорошо натягивается и не провисает.

Виталяля:

– При разметке фундамента я использовал полипропиленовая нить толщиной в 1 мм. Она отличается повышенной прочностью.

Как размечать со «скамеечкой»

«Скамеечка» существенно упрощает и ускоряет разметку. Этот инструмент легко сделать своими руками: его сколачивают из двух деревянных столбиков. Нижние концы заостряют, а сверху и посередине прибивают две горизонтальные перекладины. Для большей устойчивости под углом к столбикам прибивают две упорные дощечки. Получается треугольная основа. В перекладину вворачивают два самореза, на которых потом крепится шнурка.

Простой и небольшой фундамент можно правильно разметить, забив только лишь колышки. Но если речь заходит о сложной конструкции – под большой дом, то «скамеечка», при помощи которой делается разноска фундамента, просто необходима.

Количество «скамеечек» увеличивается прямо пропорционально сложности фундамента.

Вворачивая или выворачивая саморезы в перекладину, на разном расстоянии друг от друга можно регулировать ширину между шнуром, которая должно соответствовать ширине подушки основания дома.

Проверка геометрии

Мы определились, где будет возводиться фундамент на участке. Подготовили все необходимые инструменты и материалы. Теперь нужно определить базисный угол, который задаст направление будущей стены. В этом месте ставим и вбиваем колышек. Затем, отступив от колышка на 1- 2 метра, устанавливаем «скамеечку».

Выставить этот отступ необходимо для того, чтобы при выемке грунта (под ленточный фундамент и т.п.), рамка не мешала копать, маневрировать технике и не упала в вырытую траншею. Ширина траншеи также выкапывается с запасом по отношению к ширине ленты фундамента для беспрепятственной установки опалубки!

После установки скамеечки на саморезе закрепляется шнур. После этого от колышка отмеряем необходимое нам расстояние. Его длина обычно равна самой длинной стене дома. В этом месте ставим и вбиваем второй колышек, устанавливаем вторую «скамеечку» на том же самом расстоянии от колышка, что и первую, и натягиваем веревку.

Виталяля:

– Установленная разноска оставляется до окончания всех фундаментных работ. Благодаря отступу от фундамента, веревку можно снимать и натягивать по мере необходимости.

Дятька, Москва:

– Если скамеечек много, то выносить сразу все точки не следует. Из-за большого количества шнурок это только мешает работе.

В самом начале разметки важно выставить прямой угол между предполагаемыми стенами. Если не выполнить это сразу, то упущение может привести к плачевным результатам.

EvgeniyT79:

– Перед тем как начать копать траншею, мы тщательно перемерили все диагонали фундамента. Размеры сошлись. Но после установки опалубки оказалось, что одна из сторон фундамента меньше другой на 40 см!

Hooter:

– Это называется равнобедренная трапеция. При такой фигуре, даже если все диагонали сошлись, то фундамент всё равно получится кривой.

Трапеция, боковые стороны которой равны, называется равнобедренной или равнобокой. У равнобедренной трапеции диагонали одинаковы, а вот углы не равны 90 градусам.

Как добиться прямого угла

Для этого вспоминаем теорему Пифагора: квадрат гипотенузы прямоугольного треугольника равен сумме квадратов катетов.

Для нахождения прямого угла при разметке следует воспользоваться формулой: 3² + 4² = 5².

Суть формулы заключается в следующем:

Если отмерить по одной стороне фундамента — 3 метра, а по другой – 4 метра, то при угле в 90 градусов диагональ между ними равна – 5 метрам.

Используя эту пропорцию, можно разметить прямые углы всех сторон.

Подготавливаем место к работе

Старый фундамент ещё не до конца разрушился? В таком случае не торопитесь демонтировать его. Необходимо сначала установить под домом деревянные или металлические балки – с их помощью производится подъем дома. Если возникнет такая необходимость, частично разрушьте старый фундамент – при помощи отбойного молотка или кувалды. Вам нужно просунуть балки под домом таким образом, чтобы они торчали примерно на полметра с каждой стороны дома. Таким образом, нужно установить под домом две балки, способные выдержать всю нагрузку от дома.

Теперь под каждый край балки устанавливаем по домкрату, и начинаем постепенно поднимать дом. Чтобы домкрат не уходил в землю, нужно увеличить площадь опоры. Для этого под основание домкрата ставим кирпич, бетонное изделие или толстый лист жести (8-10 миллиметров). Благодаря более равномерному распределению нагрузки, домкрат сможет качественно выполнять работу, не уходя при этом под землю.

После этого можно приступать к подъему дома

Делать это следует очень осторожно и равномерно. Подняв дом на один сантиметр одним домкратом, сразу же стоит переходить к другому, чтобы повторить процедуру

Поднимать дом следует до тех пор, пока дом не будет поднят на 7-10 сантиметров над старым, полуразрушенным фундаментом. Первый этап работы завершен, и вы можете приступать к следующей стадии.

Разбивка фундамента

Ни для кого не секрет, что постройка дома должна начинаться с разметки фундамента. Это очень важный процесс, так как от качества выполнения работы зависит вся дальнейшая эксплуатация дома и безопасность человека. Конечно же, доверить провести разбивку следует специалистам. Но разбивка фундамента своими руками – не самый трудный процесс. Поэтому можно справиться и одному в домашних условиях.

Схема разметки фундамента

Первым делом нужно подготовить:

  • место постройки дома;
  • территорию, где будет готовиться раствор;
  • места для временных строений;
  • место для отдыха.

Материалы, которые используются:

  • металлические или деревянные колышки;
  • шнур;
  • треугольник;
  • набор инструментов;
  • водяной уровень.

Советы

Специалисты делятся несколькими рекомендациями, позволяющими провести работы по разметке фундамента проще и быстрее.

Самый простой фундамент в плане разметки – это монолитный, поэтому для побочных строений, таких как баня или сарай, предпочтительно использовать именно его. Это позволит все работы выполнить своими руками.

О разметке и выкапывании фундамента с установкой опалубки и армированием смотрите в следующем видео.

Источник

Разбивка осей своими руками

Схема использования колышков для разметки линий фундамента

Разбивка осей фундамента состоит из 3 этапов:

  • определение главных осей;
  • нанесение габаритных осей;
  • обноска.

Чтобы сделать разбивку под фундамент своими руками, для начала нужно определить его главные оси. Это важная часть геодезической работы. Главными осями фундамента являются две перпендикулярные линии, которые берут начало от центров несущих стен. Их точка пересечения должна совпадать с точкой, в которой пересекаются диагональные оси, что тянутся от углов дома. Для переноса контура и осей с плана на местность достаточно положения одной точки, в которой пересекаются оси. Путем дальнейших измерений определятся остальные точки. Пересечение главных осей обозначается колышками, их центр закрепляется гвоздем.

Если дом небольшой и имеет простую форму, то разбивка не обязательна – можно сразу приступить к определению габаритных осей. Оси не должны расшатываться, так что их лучше закрепить колышками.

Габаритные оси – это линии, которыми указываются общие размеры конструкции дома на плане. Чтобы найти их, нужно на участке вынести две точки, которые составляют самую длинную ось дома. Затем на чертеже нужно показать расстояние между всеми осями.

При разметке фундамента важно знать и соблюдать некоторые правила:

  1. Если дом квадратный или прямоугольный, следует строго следить, чтобы стены дома примыкали друг к другу под углом 90 градусов.
  2. Если перекрытие делается крупнопустотными панелями, то фундамент должен иметь тот же самый размер панелей.

Общие правила

Без подготовки и соблюдения последовательности правил разметить участок правильно не получится. Обязательно следует принимать в расчет следующее так называемую точку отсчета. Расположение одного из углов фундамента обязательно должно быть привязано к какому-либо предмету, расположенному на участке. Это делается для того, чтобы легче было исправиться, если случайно собьешься. Примером такого предмета может послужить забор.

Многие стараются расположить дом так, чтобы он был параллелен заборной конструкции. Для этого от забора в нескольких точках откладываются равные отрезки, перпендикулярные плоскости забора. Для этого можно использовать бечевку. После этого необходимо выстроить прямой угол от исходной точки. Теперь можно приступать к проведению остальных этапов разметки.

Способ разбивки фундамента «золотой» треугольник

Чертёж разбивки фундамента дома 3х3 м

Одним из вариантов разбивки фундамента может быть построение «золотого» треугольника. Выбирается базовый угол. Забивается колышек, от которого задается направление будущей стены. Потом в этом направлении откладывается 4 м – устанавливается второй колышек. Туго натягивается шнурок между ними. Дальше нужно отмерить нить больше чем 3 и 5 м. Ту, что короче, нужно привязать к первому колышку, а дольше – ко второму. Нужно отметить на них точки 3 и 5 длины. Потом сводятся концы, а в месте пересечения ставится колышек. Получился треугольник с перпендикулярными сторонами (угол при основании 90 градусов).

Дальше размечаются стены. Параллельно катетам, шнурком откладывается 6 и 4 м. Здесь также прибиваются колышки. Уже имеется 3 угла постройки. Найти местоположение 4 угла не предоставит трудности. Нужно отложить 6 и 4 м с другой стороны и найти точку пересечения. Проверяем диагонали. Если они совпадают, значит все сделано правильно и забиваются колышки так, чтобы оставалось 30-40 см. Затем леска натягивается по периметру и выравнивается до совпадения отметок с помощью уровня.

Если дом небольшой и простой формы, то разбивка не обязательна, можно сразу приступить к определению габаритных осей. Оси не должны расшатываться, так что их лучше закрепить.

Общие правила разметки

Первым шагом в строительстве фундамента, является разметка фундамента, тут необходима особая точность иначе в итоге дом может поехать либо завалиться, поэтому необходимо быть крайне внимательным на этом этапе, учитывать особенности грунта, на котором будет стоять дом, то какой дом вы хотите построить и какими средствами располагаете.

В зависимости от этих параметров можно выбрать подходящий фундамент из нескольких возможных, а именно:

  • Столбчатый.
  • Ленточный.
  • Свайный.
  • Плитный.

Кроме того, имеется несколько способов разметки фундамента:

  • Метод паутины.
  • Золотой треугольник.
  • Обноска.

Каждый из этих методов имеет свои особенности, но все они имеют общие правила при разметке. Для того чтобы правильно разметить фундамент, одну из основных сторон фундамента, необходимо привязать к какому-то объекту участка, к примеру, это может быть забор.

Таким образом, расстояние от забора должно быть одинаковое на протяжении всей стены. Также, для разметки фундамента любым способом, необходимо иметь определенные предметы и инструменты.

Итак, что необходимо для разметки:

  • Калькулятор.
  • Бечевка. Как можно прочнее, ведь для правильной разметки её необходимо будет довольно сильно натягивать.
  • Рулетка. Желательно что бы её длинна была как минимум равна длине основной стены.
  • Колья, длиною примерно в метр.
  • Режущие инструменты.

, чтобы заложить основу определения | Английский толковый словарь

фундамент


      n

1    то, на чем что-либо основано; основа

2    часто pl   подземная конструкция, распределяющая нагрузку здания, стены и т. д.

3    основание, на котором что-либо стоит

4    акт об учреждении или учреждении или состояние основания или учреждения

a    пожертвование или наследие для постоянной поддержки учреждения, такого как школа или больница

б   ♦ о фонде   право пользоваться средствами фонда

6    учреждение, поддерживаемое пожертвованием, часто предоставляющее средства на благотворительность, исследования и т.  д.

7    устав, учреждающий общество или учреждение, а также устав или правила, регулирующие его деятельность

8    косметическое средство в форме крема или торта, используемое в качестве основы для макияжа

9       См.     → тональная основа

10      (Карты)   карта, на которой может быть построена последовательность
  основной      прил
  основно      adv
  основной      прил

основная одежда
      n   женское нижнее белье, которое носят для придания формы и поддержки фигуры; бюстгальтер или корсет

камень в фундамент
      n   камень, заложенный на церемонии, посвященной закладке нового здания

базовые предметы
      pl n     (Британия, образование)   предметы, изучаемые в рамках национальной учебной программы, включая обязательные основные предметы

Как спланировать здание или фундамент

В этой статье сегодня мы поговорим о Как спланировать здание | Как заложить фундамент  | Методы построения макета | Макет Строительного Офиса | Инструменты построения макета | Как выровнять план фундамента | Выход из здания | Установка фондов | План здания

Что такое планировка здания?

После окончательной доработки плана здания и проектирования конструктивных элементов, включая фундаменты, можно начинать строительные работы.

После этого первым этапом строительства  будет расчистка площадки. Затем были отмечены фундаментные траншеи, которые будут раскопаны. линия раскопок , отмеченная на месте, известна как план здания. Как заложить фундамент


Планировка здания Как разместить здание или фундамент » вики полезно Методы построения макета
  • Разметка здания после переноса архитектурного предложения из чертежа в землю.В нем устанавливаются точки расположения границ участка , колонны, фундамент, осевая линия стены и другие необходимые данные и уровень.
  • Вся структура будет расположена в соответствии с этим начальным расположением . Точная разметка является ключевой частью этой строительной работы, а ошибки  обходятся очень дорого, и на их исправление требуется так много времени .
  • Положение и ориентация конструкции, как правило, подробно описаны в инженерном чертеже , и на нем показано, как будет организована компоновка.
  • контрольных точек конструкции отмечены . После этого будут выполняться все операции . Как заложить фундамент

Шаг 1. Временный контрольный показатель

  • Временная отметка  является фиксированной точкой с известной отметкой . Это фиксированная точка, с которой запускает все работы, связанные с уровнем.
  • После этого в отмеченное место ставится колышек или стальной уголок.
  • Временным репером обозначены все чертежи с уровнями и вертикальными размерами , выраженными в метрах с точностью до трех знаков после запятой. Как заложить фундамент

Шаг 2. Базовая планировка здания

  • Все, что нужно сделать, это создать базовый план.
  • Базовая линия представляет собой прямую опорную линию,  относительно которой расположены углы здания. Как заложить фундамент
  • Иногда совпадает с строительной линией , но не создает никаких проблем.

Шаг 3. Горизонтальные элементы управления

  • Горизонтальный контроль — это точки, которые также известны как координаты в отношении конкретных вопросов. Инструменты для разметки конструкции
  • Контрольные точки следует использовать так, чтобы каждая точка плана могла располагаться на земле. Схема строительного офиса

Этап 4. Вертикальные элементы управления
  • Вертикальные опорные точки указываются в вертикальной системе отсчета — часто это деревянная стойка в бетоне.
  • Эти уровни обычно  устанавливаются на этапе нивелирования с помощью теодолита. Схема строительного офиса

Что такое метод планировки здания?

  • Сначала необходимо разметить схему здания и привязать линию к угловым стойкам , гвоздь в верхней части стойки.
  • Теодолит помещается для нахождения углов под углом 90 градусов  после того, как дальномерная рейка  требуется для нахождения прямой линии между двумя точками.
  • Угловые столбы обычно представляют собой деревянные столбы  обычно размером 50 мм x 50 мм, установленные в земле и отмеченные гвоздем в центре центра.
  • Контуры отмечены сухим порошком извести.
  • Профильные доски
  • устанавливаются на высоте  0,6-1 метр.
  • Если контур здания сложнее, чем простой прямоугольник , то необходимо исправить некоторые точки.
  • Иногда для неправильной формы здания сначала делают большой прямоугольник, который будет охватывать все здание.После того, как будет сделано отчислений, можно будет сделать альтернативу для получения макета. Схема строительного офиса

Для создания макета здания необходимо выполнить несколько шагов. Эти шаги —

  • Траншеи
  • Земляные работы пониженного уровня
  • Инструменты для компоновки каркасных зданий

Шаг 1. Траншеи Планировка здания
  • Разметка траншеи делается для земляных работ .Земляные работы выполняются для  земляных работ, траншей и т. д.
  • Далее нам нужно узнать положение траншеи, ширину, глубину.  Профильные доски должны храниться на расстоянии 2 м от траншеи.
  • Колышки
  • устанавливаются на дне траншеи, чтобы отметить верхнюю часть бетонной полосы.
  • С помощью спиртового уровня углы стены переносятся  с пересекающейся линии на точки раствора в фундаменте.
  • Когда мы роем траншеи, нам нужно выполнять всю работу с большой осторожностью; специально есть возможность бокового обрушения. Инструменты для разметки конструкции

Этап 2. Земляные работы на пониженном уровне
  • Пониженный уровень устанавливается  исходя из базового уровня . Угловые столбы имеют фиксированный контур зоны раскопок, но отмечены песком.
  • После контроля глубины котлована устанавливаются направляющие.
  • После этого путешественник контролирует выкопанные уровни между досками профилей.
  • Наконец, желаемый рост путешественника до уровня смотровой рейки за вычетом уровня формации раскопанной площади. Установка фундамента

Этап 3. Каркасное здание
  • Каркасное здание является одним из зданий, которые связаны с сеткой . Точки пересечения линии сетки отмечены как центральная точка.
  • Сетка устанавливается с помощью теодолита , а пересечение отмечается колышками.
  • После установки сетки можно приступать к земляным работам. Установка фундамента

Контрольные линии строительства

Контрольные линии используются для расчета горизонтального выравнивания, вертикального выравнивания и виража. Линии управления используются в строительстве для разных целей. Типы линий управления

  • Линия контроля вертикального выравнивания.
  • Линия контроля горизонтального выравнивания.
  • Линия управления касательным профилем.
  • Истинная контрольная линия.
  • Зафиксировал контрольную линию. Установка фундамента

Иногда для одной цели используется несколько линий управления. Иногда контрольные линии требовали некоторых указаний. Как выровнять план фундамента


Строительная схема

План строительства с возможностью установки выше и ниже уровня земли  наземного расположения конструкции, которая будет построена.

Строительная компоновка обеспечивает точную, надежную работу для планирования горизонтальных размеров, измерения высот и аналогичных данных. Как выровнять план фундамента

Схема построения  иногда обнаруживает проблемы до того, как они возникнут.  Схема строительства также  включает будущие раскопки . Заявка на строительную схему-

  • Схема здания
  • Бордюр и желоб
  • Канализация, водоснабжение, ливневая канализация и коммунальные услуги
  • Схема расположения кессонов и колонн
  • Окончательная оценка
  • Дорожные работы Как выровнять план фундамента

Часто задаваемые вопросы

Что такое планировка зданий?

План здания или сооружения представляет собой план его основания на поверхности земли по его чертежам, чтобы можно было произвести земляные работы именно там, где это необходимо, и точно указать положение и ориентацию здания.

Как построить макет?

Для простого макета здания, такого как прямоугольник, контур здания отмечается линией, привязанной к угловым стойкам. Гвоздь в верхней части столба также можно использовать для крепления линии. Теодолит, строительный угольник или строительный угольник используются для выключения углов 90 градусов для остальных углов.

Что такое метод планировки здания?

План здания или сооружения представляет собой план его основания на поверхности земли по его чертежам.Таким образом, земляные работы могут быть выполнены именно там, где это необходимо, а положение и ориентация здания точно указаны.

Что такое планировка здания?

План здания или сооружения представляет собой план его основания на поверхности земли по его чертежам. Так что земляные работы могут быть выполнены именно там, где это необходимо, а положение и ориентация здания точно указаны.

Какие методы построения макета?

Разметка здания — это процесс переноса архитектурных предложений с чертежей на землю. Он устанавливает точки расположения границ площадки, фундаментов, колонн, осевых линий стен и других необходимых конструктивных элементов. Кроме того, он устанавливает правильную протяженность, угол и уровень здания.


ДРУГИЕ ПОЧТЫ:

Описание метода для системы гидроизоляции крыш

Как рассчитать вираж на дороге | Цель | Формула | Методы

Количество цемента, песка и воды, необходимое для оценки штукатурки

Как рассчитать количество кирпичей в одном кубическом футе, стене, комнате и здании

Что такое скрытая балка или скрытая балка | Преимущества и недостатки


Заключение:

Полная статья о Как спланировать здание | Как заложить фундамент  | Методы построения макета | Макет Строительного Офиса | Инструменты построения макета | Как выровнять план фундамента | Выход из здания | Установка фондов | План здания .  Благодарим вас за полное прочтение этой статьи на платформе « Гражданское строительство » на английском языке. Если вы считаете этот пост полезным, помогите другим, поделившись им в социальных сетях. Если какая-либо формула BBS отсутствует в этой статье, сообщите мне об этом в комментариях.

Строительство фундамента [PDF]: глубина, ширина, планировка и земляные работы

🕑 Время чтения: 1 минута

Процедура устройства фундамента начинается с принятия решения о его глубине, ширине и схеме разметки котлована и осевой линии фундамента.Фундамент представляет собой часть конструкции ниже уровня цоколя, непосредственно контактирующую с грунтом и передающую нагрузку надстройки на грунт.

Как правило, ниже уровня земли. Если какая-то часть фундамента находится выше уровня земли, ее также засыпают земляной засыпкой. Эта часть конструкции не контактирует с воздухом, светом и т. д., иначе говоря, это скрытая часть конструкции.

Фундамент представляет собой конструкцию, построенную из кирпичной кладки, каменной кладки или бетона под основанием стены или колонны для распределения нагрузки на большую площадь.

Глубина фундамента

Глубина фундамента зависит от следующих факторов:

  1. Наличие достаточной несущей способности.
  2. Глубина усадки и набухания глинистых грунтов из-за сезонных изменений, которые могут вызвать значительные подвижки.
  3. Глубина промерзания в случае мелкого песка и ила.
  4. Возможность земляных работ поблизости
  5. Глубина залегания грунтовых вод
  6. Минимальная практическая глубина фундамента не должна быть менее 50 см.Чтобы разрешить удаление верхнего слоя почвы и изменения уровня земли.

Следовательно, рекомендуемая глубина фундамента составляет от 1,00 до 1,5 м от первоначального уровня земли.

Ширина фундамента / фундамента

Ширина фундаментов должна быть заложена в соответствии с конструкционным проектом. Для легконагруженных зданий, таких как жилые дома, квартиры, школьные здания и т.п., имеющих не более двух этажей, ширина фундамента указана ниже:

  1. Ширина цоколя должна быть не менее 75 см для стены толщиной в один кирпич.
  2. Ширина цоколя не менее 1 метра для полуторакирпичной стены.

Порядок устройства фундамента

Ниже приведены процессы, выполняемые при фундаментных работах:

  1. Земляные работы в траншеях под фундамент.
  2. Разметка цементобетонная.
  3. Укладка фундамента в случае конструкции плота или колонны.
  4. Лейк Средство против термитов.
  5. Выложить кирпичную кладку до уровня цоколя.
  6. Нанесите на стены влагостойкий слой.
  7. Досыпка земли вокруг стен
  8. Досыпка земли в строительной части до необходимой высоты в соответствии с уровнем цоколя.
Рис.1: Выемка фундамента стены Рис.2: Бетон в фундаменте Рис.3: Бетон и кирпичная кладка в основании стены Рис. 4: Бетон и кирпичная кладка при заливке фундамента

Меры предосторожности при проектировании фундамента
  • Фундамент должен быть рассчитан на передачу комбинированной постоянной нагрузки, приложенной нагрузки и ветровой нагрузки на грунт.
  • Интенсивность полезной нагрузки от давления на грунт не должна превышать безопасную несущую способность.
  • Фундамент должен быть спроектирован таким образом, чтобы осадка на грунт была ограниченной и равномерной под всем зданием во избежание повреждения конструкции.
  • Вся конструкция фундамента, надстройки и характеристики грунта должны быть изучены для получения экономии при строительных работах.

Бетон и раствор Соотношение для фундамента
  • Цементобетон 1:8:16 обычно используется в фундаменте стен в строительстве.
  • В случае цементного бетона для колонных плит 1:4:8 является наилучшим рекомендуемым соотношением для него в фундаменте.
  • Для кирпичной кладки в качестве нагрузки используется цементный раствор от 1:4 до 1:6.

Для фундаментов колонн и стропильных плит до уровня цоколя используется цементобетон 1:2:4 или 1:1,5:3.

Сейф Несущая способность Грунт

Сухой крупнозернистый и хорошо просеянный плотный песок обладает максимальным сопротивлением сдвигу и максимальной несущей способностью.Как правило, затопленный грунт и глина обладают меньшей несущей способностью.

Фундамент Меры предосторожности при земляных работах

Глубина и ширина фундамента должны соответствовать проекту конструкции.

  • Минимальная глубина фундамента 1 метр в случае отсутствия проекта.
  • Проверьте длину, ширину и глубину выемки с помощью осевой линии и уровня, отмеченного на разметочных столбах.
  • Сбрасывать вынутый материал/землю на расстоянии 1 метра от краев.
  • Начинайте земляные работы, когда почва высохнет.
  • Установите водяной насос для откачки дождевой воды.
  • Уплотнить нижний слой фундамента.
  • В фундаменте не должно быть мягких мест из-за корней и т. д.
  • Выкопать все мягкие/дефектные места и заполнить выкопанную площадь бетоном/твердым материалом
Рис. Рис.6: Земляные работы в стене фундамента сняты Рис. 7: Корневая ямка, заполненная твердым материалом Инжир.8: Выемка фундамента стены с участком мягкого грунта Рис.9: Выемка фундамента стены с удаленным мягким грунтом Рис.10: Яма с мягким грунтом, заполненная твердым материалом

Процедура демаркации/разметки

Для разграничения здания рекомендуется следующая процедура:

  1. Отметьте на земле базовую линию от центральной линии дороги или ближайшей постоянной постройки. Эта линия помогает обозначить фасад здания.
  2. Используйте боковую конструкцию, дорогу, первую базовую линию или границу участка для обозначения боковых базовых линий здания.
  3. Закрепите временные колышки по осевой линии стен/колонн с обеих сторон стен и колонн спереди и сзади.
  4. Закрепите колышек по средней линии стен/колонн с обеих сторон стен и колонн с левой и правой стороны фасада здания.
  5. Проверьте диагонали квадрата или прямоугольника, образованного после установки колышков.
  6. Соорудить разметочные столбы с помощью колышков на расстоянии от 1,5 до 2 метров и оштукатурить их верхнюю поверхность.
  7. Отметьте осевую линию в верхней части разметочных столбов с помощью нити (сажа) или теодолита в больших проектах и ​​по диагонали, и проверьте остальные размеры.
  8. Размеченные по уровню столбы на всех углах здания.
  9. Отметьте основание стен/колонн по чертежу на земле с помощью осевой линии, нанесенной на разметочные столбы.
  10. Используйте меловой порошок, чтобы отметить траншею фундамента на земле.
  11. Выкопать фундамент стен/колонн до необходимого уровня и проверить выемку с помощью осевой линии и выровнять отмеченные столбы, чтобы избежать каких-либо осложнений в дальнейшем.
Рис.11: Земляные работы для фундамента под стеной

Преимущества Маркировка столбов до планировки Здания
  • Экономит время на повторное измерение и установку точки во время строительства.
  • Повышает эффективность работы каменщика и бригадира.
  • Точность можно проверить в любое время на любом шаге.
  • Если обнаружена какая-либо ошибка, ее можно легко исправить на ранней стадии. Исправить ошибку потом очень сложно.
  • Старший инженер может провести перекрестную проверку за минимальное время.
  • Поддерживается качественная работа.

Недостатки Конструктивное исполнение без макета

На некоторых участках работы подрядчик привозит стальные детали, устанавливает их на землю и начинает земляные работы. Со временем эти стальные детали просто выбрасываются. Таким образом, при выполнении дальнейших работ отсутствует надлежащая точка отсчета.

  • Требуется дополнительное время для повторного измерения смещения.
  • Точность нельзя проверить на ранней стадии, и исправить ее на более поздних стадиях будет очень сложно.
  • Это связано с потерей времени и денег при исправлении ошибок. Это также приводит к плохому качеству работы.

Оборудование для Макет Настройка
  1. Выравнивающий инструмент
  2. Длинные гвозди
  3. Hammer
  4. Прямой угол
  5. стальной ленты
  6. тонкой хлопковой ленты
  7. кирпича
  8. цемент
  9. экран
  10. известный порошок
  11. FeoDolite

FAQ.

Какова планировка фундаментов?

Разметка – процесс разметки мест заложения новых зданий на местности.

Какова стандартная глубина фундамента?

Стандартная глубина простого основания или фундамента составляет 1,5 м.

Какие факторы влияют на глубину заложения фундамента?

  1. Достаточная несущая способность.
  2. Глубина промерзания.
  3. Уровень грунтовых вод
  4. Глубина усадки и набухания.
  5. Ближайшие раскопки.

Какие материалы, инструменты и оборудование используются при планировке здания?

  1. Выравнивающий инструмент
  2. Длинные гвозди
  3. Hammer
  4. Прямой угол
  5. стальной ленты
  6. тонкой хлопковой ленты
  7. кирпича
  8. цемент
  9. экран песка
  10. известный порошок
  11. Theodolite

Каковы преимущества схема фундамента?

  • Экономит время на повторное измерение и установку точки во время строительства.
  • Повышает эффективность работы каменщика и мастера.
  • Проверка точности в любое время на любом шаге.
  • Исправьте ошибки, если они есть, на ранней стадии.
  • Старший инженер может провести перекрестную проверку за минимальное время.
  • Поддерживается качественная работа.

Цифровой макет экономит бетонному подрядчику 2000 долларов в неделю

Бригады бетонных строительных фундаментов обычно укладывают фундаменты с помощью рулеток и веревок. Как только этот процесс завершен, начинается макет.«Обычно примерно в это время мы находим ошибку при раскопках или какую-то другую проблему», — говорит Крейг Поортинга из Walrite LLC Colorado Foundation Contractors. «Ребята тратили большую часть дня на закапывание материалов в землю и обнаруживали, что фундамент не подходит, поэтому мы потратили весь этот труд, чтобы добраться до этой точки. При оплате от 30 до 35 долларов в час плюс страховка и т. д. с командой из трех или четырех человек это быстро складывается».

Если проблем не обнаружено, фундамент снова разбивается, но на этом этапе часто обнаруживаются ошибки, потому что «математика была сделана командой, а не системой.«Разметка с помощью рулеток и веревок оставляет много места для человеческих ошибок, — отмечает Поортинга.

Теперь у Поортинга есть новый инструмент, который он находит хорошее применение — роботизированный тахеометр Leica iCON robot 50. Он отмечает, что по-прежнему находит ошибки, но их гораздо легче найти. «В девяноста девяти процентах случаев это ошибка, сделанная на чертежах инженером. Если вы посмотрите на категорию ошибок до того, как мы начали использовать роботизированные тахеометры, 99 процентов были ошибками компоновки», — говорит он.«Очень редко я даже сейчас нахожу ошибки. Из 100 тонов, которые я делаю, я найду одну ошибку. Однако, когда вы работаете с рулетками и струнами, вы делаете ошибки каждый день».

Использование этой технологии также позволило Walrite работать в некоторых погодных условиях, которые были бы очень сложными при использовании традиционной рулетки и струнного метода. «Когда вы используете струну длиной от 60 до 70 футов при скорости ветра 20 миль в час, вы боретесь со стихией», — говорит Поортинга. «С тотальными роботизированными станциями вы можете продолжать двигаться вперед, если не идет проливной дождь.Я просто слежу за тем, чтобы машина не опрокинулась, чтобы ветер не мешал нашей работе».

Роботизированный тахеометр повышает эффективность бетонных работ

Использование технологии роботизированного тахеометра сделало работу намного проще и эффективнее, потому что теперь бригада может просто строить и разбивать без дополнительных шагов при планировании с участием нескольких членов бригады. «Мы строим без необходимости разбирать, потому что после макета мы видим вещи, которые не подходят», — отмечает Поортинга. «Нет никаких укусов, которые нужно запускать, или дополнительных кольев, которые нужно вбивать в макет.Любые ошибки в макете формы исправляются до окончательного квадрата. Сейчас это сделать намного проще, чем позже. Меньше трудозатрат на перемещение и регулировку стен, чтобы получить квадратную форму, а также проще оборудование».

Бетонные работы физически утомительны для членов бригады, говорит Поортинга. Роботизированная система устраняет большую часть физической работы, точно разрабатывая проект. «Экипаж может видеть его именно таким, каким он должен быть на земле», — говорит Поортинга. «Они могут видеть, вокруг каких точек они должны строиться.Представьте, что вы держите палку с компьютером и ходите, пока она не покажет ноль-ноль, отмечаете ее как точку, а затем вбиваете гвоздь в землю. Все, что вам нужно сделать, это настроить машину и начать ходить. Он говорит вам, куда вам нужно идти».

Это означает время, сэкономленное на стройплощадке. По оценкам Поортинга, на более простых работах он сократил время трех членов бригады на 30 минут каждый. Для нестандартных домов экономится в общей сложности шесть человеко-часов с тремя членами экипажа в час каждый.«А теперь добавьте к этому простоту работы и отсутствие необходимости разбирать и ремонтировать вещи, и мы увидим существенную экономию», — говорит Поортинга.

Цифровой макет обеспечивает быструю окупаемость инвестиций

Портинга говорит, что Walrite смогла окупить инвестиции в течение двух месяцев после использования роботизированного тахеометра. В настоящее время компания находится на стороне прибыли, экономя от 300 до 400 долларов на каждом рабочем месте, в среднем примерно на одно задание в день. Это дает экономию от 1500 до 2000 долларов в неделю.

«Для меня это ежедневная экономия», — говорит Поортинга. «Я не только экономлю на тех частях работы, которые им больше не нужны, но и могу заставить их сосредоточиться на других частях работы, которые делают ее лучше. Вместо того, чтобы трое парней вместе занимались макетом, один может сделать это, а другие ребята сосредоточатся на других деталях работы, таких как сборка фундамента и проверка того, что мы не пропускаем капли».

Хотя компания еще не участвовала ни в одном проекте с требованиями BIM, Поортинга видит ценность перехода на рабочий процесс BIM.На данный момент достаточно, чтобы строители и домовладельцы заметили технологию. «Когда они видят, как я выхожу с этим оборудованием, я получаю огромные комплименты и слышу, как некоторые говорят: «Я так рад это видеть», — говорит Поортинга. «Это дает им уверенность в том, что я делаю, и в том, что с помощью этой технологии я смогу предоставить им наилучший продукт».

СВЯЗАННО: узнайте, как начать работу с BIM с цифровой компоновкой

Поортинга говорит, что ему звонили строители и потенциальные клиенты, которые указывали на то, что он использует роботизированные тахеометры, и указывали, что они хотели бы работать с Walrite, потому что это поможет с некоторыми сложными проектами.Он вспоминает инженера, который позвонил ему во время работы над очень подробным и сложным проектом — дом с четырьмя изломами под углом 15 градусов. «Он сказал: «Теперь, когда у вас есть эта машина, для вас не будет проблемой сделать это», — говорит Поортинга. «Они звонят мне, потому что знают, что не получат ошибочного звонка. Дома становятся сложнее. Люди ищут в доме больше, чем просто квадратную коробку. Они меняют ракурсы и привносят детали в дом. Эта машина [роботизированные тахеометры] снимает страх с некоторых из этих нестандартных домов.Вместо нескольких дней действительно сложный дом можно построить за два-три часа».

Поортинга говорит, что если он видит недостаток в своем бизнесе или есть что-то, в чем он не уверен, он хочет это изменить. «Если я смогу победить это, я смогу стать лучше в своем бизнесе, взяв эту слабость и попытавшись ее преодолеть», — говорит Поортинга. «Роботизированный тахеометр устраняет часть этой слабости. Когда вы делаете основу, намного проще не иметь веревки повсюду. Рулеток нет, и мы не пытаемся постоянно убираться друг от друга.

Что такое макет здания | План здания

Введение
размещение конструкции, в частности ее фундамента , будет определено путем управления измерениями , а также ссылками на чертеже здания , и этот процесс называется компоновкой .

Общая длина и Ширина и , дистанции Дорога и прочие структур , внутренние структурные меры , Подходы , а также человека от Путь , и так на есть все примеры .

Всякий раз, когда вы планируете здание, вы должны следовать чертежу архитектора или определенному чертежу инженера времени .

чертежи покажут вам где все должно быть изложено, и это необходимый способ обеспечить отсутствие ошибок .

Когда ошибка была сделана, а не идентифицирована до того, как все строительство начнется , это может быть дорогой ошибкой , что стоит тысяч рупий .

Подробнее: Типы фундаментов в строительстве


Что такое планировка здания?

A Схема здания указывает на фонд на поверхности , как показано в его рисунках , так что в годах от до нести из раскопок , позиций , а также ориентация структуры может быть точно определена.

Фундамент — это , установленный в соответствии с чертежами инженера или чертежами плана фундамента архитектора и спецификациями .

План плана здания включает в себя всю конструкцию , поэтому она должна быть выполнена после завершения условного обследования с кабинетным исследованием .

Схема фундамента здания

Весь мусор , препятствия и даже растущие растения должны быть убраны со всей области .

Разметка здания является процессом из воплощения архитектурных концепций из чертежей в землю.

Он определяет местоположение точку границ участка , осевые линии стен , фундаменты , колонны , вместе с другими структурными элементами.

Также обеспечивает правильный размер , угол , а также уровень здания . Вся конструкция должна быть размещена и построена в соответствии с исходной установкой .

регулирующие точки конструкции могут быть отмечены , поэтому строительный персонал может быстро найти их.

Этот вообще включает в себя Утилизация доски , BADE с строковыми линиями , сверла отверстия , обрезание 130091 Обозначения , а другие пути к Определить Уголки , горизонталь и вертикальные местоположения.

Структура и фундамент размещены в в соответствии с контролируемыми измерениями , а также ссылками на изготовленных чертежах .

Общая протяженность и Ширина Структура , Длина по Дорога Центр Линия и Некоторые другие Структуры , Измерения На протяжении Структура и другие оценки около подходы а также права -из- пути все включены в измерения и ссылки .


Цели планировки здания

цели геодезические для строительных работ должны установить запланированную структуру в соответствии с установленными проектами и указать проект контрольный контрольный строительство силы .

доли , дрель отверстия, тестовые доски в основном с строковыми линиями , вырезают и заливки и Около Другие Традиционные методы используются . Укажите углы здания , а также другие боковые и вертикальные позиции .

Обычно , некоторые тип из разведка , как скважина как оценка площадки , предшествует точный план конструкции 90. Процедуры перечисленные ниже являются типичными крупными строительными проектами :

  • проведен разведывательный (антенна, карта и земля)
  • Выбор A Местоположение (бумаги и инструмент) (бумаги и инструмент)
  • (бумага и инструмент) (горизонтальный и вертикальный)

    (горизонтальный и вертикальный)


Классификация чертежей плана здания

Строительные планы диаграммы , которые включает в себя планы сайта , этаж , высота , поперек , Shred , Сантехника , Electrica , а также дизайна ландшафта для удобства строительства на стройплощадке .

чертежи — это путь через , которым мысли архитектора или дизайнера и концепции превращаются в действительность .

Различные Типы рисунков архитектора на основе подробностей и сложности проекта на простота из понимания , а также Гладкая эксплуатация строительства процесс . Несколько из различных типов из чертежи изучены в подробно ниже ,


    2 сайт Plan
    этаж Plan
    2 Cross Раздел
  • Высота
  • Лучший план
  • Ландшафтный план

1.

План сайта

План объекта представляет собой подробную схему , на которой отображается вся планировка здания .Он указывает границы участка включая точки доступа , а также колодец как близлежащие строения которые важны для дизайна .

План размещения участка

Эти планы должны соответствовать местным законам о развитии , которые могут включать ограничения на исторических участках. Это работает как официальное соглашение для получения одобрения правительства на строительство .

Сертифицированный специалист, такой как архитектор , ландшафтный архитектор и инженер , должен разработать план участка .

В случае строительного проекта план участка должен включать указание всех основных соединений , таких как дренажные а также канализационные линии связи и электрические , водоснабжение , внешнее освещение и т. д.

2.

План этажа

Точка обзора плана этажа описана как вертикальный ортогональный вид  объекта на горизонтальной плоскости , пересекающей через структуру .

Этаж план есть большой подробный описание комнаты планировка . Этаж планы есть созданные независимо от будут ли они будут использоваться в строительстве дома , магазина или коммерческого проекта .

План этажа здания

приложения включают знания размера и различные типы рассрочек . Это помогает получить представление о том, как следует использовать ограниченную комнату , площадь .

A Рисунок , часто до масштаба , , иллюстрирующий , соединения между комнатами , пространства , а некоторые другие физические элементы с одним уровень из структуры , PLORE Спецификации , Внутренние стены включая коридоры , туалеты , двери и окна , холодильники , вода обогреватели и т.д.

3.

Сечение

Крест сечение иллюстрации изображают точки обзора дома, как если бы вы прорезали вниз через крышу с пилой и открывая через 9009.

Эти перспективы позволят строителю лучше понять внутренние и внешние детали конструкции .Чем сложнее , чем корпус , тем больше и больше сечения ионов должно быть включено .

Поперечный разрез здания

The Cross -Section рисунки могут быть . софиты , шкафы и высота потолка .

Окно измерения , точные позиции в Ссылка и Высоты салона и с уважением до потолок или этаж также показаны в секциях . Помимо разделов, которые явно определяют стену или слой пола, пересекают разделы , как правило, могут  , а не показывать готовые стены или материалы пола .

4.

Высота

Схемы высот являются типом архитектурного чертежа , на котором показано здание или часть здания . Чертеж внутренней поверхности здания , снятый с вертикальной плоскости , глядя прямо на него, называется и возвышением .

Это такой же как если бы ты стоишь прямо в спереди из строения и смотрел на него.Фасады являются популярным дизайном чертежом , а также профессиональным архитектурным или инженерным стандартом, используемым для графического представления зданий .

Высота диаграммы орфографическая проекция . Это указывает на то, что нет ракурса, а также они не изображены в перспективе . Эскиз проекции одной стороны здания известен как диаграмма высот .

Цель чертежа фасада состоит в том, чтобы показать , как будет выглядеть конкретная сторона дома после завершения , а также предоставить измерения вертикальной высоты . Четыре фасада обычно зарисованы, по одному для каждой стороны дома .

, как правило, , план высота , содержащий идентификацию из дома сторона , в котором высота шоу, двери , и Windows , Материал символы , класса линии, Крыша Особенности , Закончено Этаж наряду с Потолок Уровни и Patios , Крытки , Расположение из экстерьер Стена Уголки и Размеры ключевых Элементы вертикаль плоскость.

5.

Ландшафтный план

Ландшафтный дизайн аналогичен открытой зоне для плана этажа . ландшафт дизайн, аналог этажа план, производит визуальное представление местоположения с использованием масштабированных измерений .

Естественные Особенности , такие как деревьев , Цветы , а также Trass , а также человек Сделанные компоненты , такие как садовая мебель , Waterfalls , и STEDS , все в пейзаж планы.

Накладки для орошения а также освещение также входят в ландшафтные конструкции .

Ландшафтные планы обычно используются  для планирования планировки за пределами пространства, будь то частный сад план дома или коммерческий план план частного сада

Создание плана ландшафтного дизайна также может помочь в процессе выбора материала .Кроме того, это обеспечивает владельца Property AS ALL Как подрядчика Bender с лучше Стоимость Оценка Инструменты, позволяющие проект до г. Закончено в течение финансовых ограничений .

Подробнее: Строительные чертежи | Типы строительных чертежей, используемых в строительстве


Инструменты для компоновки зданий

Наиболее широко используемые инструменты компоновки:

1.

Струна

дифференцируют Размеры Складки , свал , , используемый до диска Угловые колышки, тесто Доски , а также сообщений в .

2.

Кувалда

Кувалда используется  для забивания угловых колышков, досок , а также стоек в землю .

3. Шнек

В некоторые почвы, отверстие для столба шнек используется до просверлить отверстия необходимо до правильно установить столбы .

4. Ручная пила

Для обрезного теста досок , а также стоек , нужна ручная пила .

5. Топор

Топор используется для заточки стоек обрешетки, а также кольев .

6.

Молоток

При сборке досок вам понадобится молоток.

7.

Меловая линия

Чтобы произвести прямую направляющую , мел линия требуется до положить мел на поверхность .

8.

30-метровая лента

30-метровая рулетка используется для измерения по диагонали (обычно в 100-футовых длинах ), а также для вычерчивания отметки котлована и отметки фундамента.

9.

Калька

Для укладки котлована или фундамента линии, используется трассировочная лента . Эта лента представляет собой шириной примерно 1 дюйм и состоит из хлопчатобумажной ткани . Обычно это в длиной из 200 футов .

10.

Столярный уровень

Столярный уровень используется для визирных линий , а также выравнивания поверхности. Можно использовать с линейкой или сразу на поверхности.

11.

Линейный уровень

Наличие пузырька духа на линейном уровне показывает , что он должен быть на одном уровне. Когда это , помещенный посередине между , определяет как , выровненный , это дает лучшие результаты .

12.

Автоматический уровень

Автоматизированный уровень может генерировать отметки на коротких расстояниях на , измеряя предполагаемые изменения высоты.Пейзаж , пузырь уровня , а также индекс линия может все видно в трубке .

13.

Гвозди 8d

8d гвозди б/у закрепить веревку на доску .

14. Сантехник Боб

Углы здания с размерами расположены с помощью слесарного крана .

15.

Квадрат

Надлежащая прямоугольность линий проверяется с помощью обрамляющего угольника .

Подробнее: Процесс строительства здания от начала до конца | Этапы строительства дома pdf


Метод планировки здания

Для простейшей схемы здания , как и в прямоугольнике , линия соединяет с угловыми стойками отмечает контур здания , линия может быть прикреплена к к из пост .

К отрежьте 90-градусные углы для оставшихся углов , используйте теодолит , строительный угольник или строительный квадрат . Распорные стержни могут быть необходимы для создания прямой линии между угловыми стойками.

План расположения фундамента

Угловые стойки обычно 50 мм x 50 мм деревянные стойки с гвоздем в середине вбитым прочно в землю .

Сухая известь или аналогичный порошок можно использовать до нарисовать контур на земле . Брус профиль доски можно б/у на углы .

Профиль панель обычно 0,6 м -1 м высота и состоит из две 50 мм x 50 мм стойки и 150 мм X 38 мм 1 поперечная доска вставлена ​​минимум 0 земля.

Когда форма здания более сложная , чем обычный прямоугольник , диапазон точек должен быть установлен таким же образом, что обычный прямоугольник должен быть выложен .

Тем не менее, крайняя осторожность необходимо , так как число точек увеличивается , небольшие ошибки более вероятны случаются .

Простейший подход Укладка out Irrevular Строительство — начать с A Big прямоугольник , который будет объем или Структура или Главная часть . После того, вычетов , а также корректировок , можно сделать до получить точный макет, необходимый .

План здания создается в три этапа,

  • Траншеи
  • Пониженный уровень Раскопки
  • Каркас Здание

1.

Траншеи

План траншеи определяет направление , размер и форму котлована , а также ширину и расположение стен 90.

Траншеи вырыты когда-то здание наброски только что были установлены . Для правильная ручная раскопка линия из точек сухой известковой муки часто отмечена , тогда как осевая линия нарисована для точной машины раскопки .

Траншеи фундамента

Для управления траншеей местоположение , ширина и глубина , контур профиль часто используются доски .

Профильные доски должны быть размещены на расстоянии не менее 2 метров от траншей так чтобы они не мешали земляным работам .

К указать верх из бетонных полос которые будут залиты позже, колышки это часто забитые в дно

2 траншеи 2.

угол стен перемещен из поперечного шнура линий в места расположения раствора на бетонном фундаменте с использованием спиртового уровня для точности 9.

Выемка траншеи должна быть сделана с чрезвычайной осторожностью, особенно если они должны быть оставлены открытыми на длительный период из стороны пещеры время с мая.

2.

Земляные работы пониженного уровня

Базовая линия может быть использованной по нарисовать общий контур нижней области уровня . Угловая стойка  закреплена на выемке площади контура , который определен с помощью высушенного песка или эквивалентного материала .

Маркировка фундамента на строительной площадке

направляющие установлены на соответствующей высоте и в пределах мест , которые позволяют путешественнику быть использованным до контрольным глубиной

передвижной действительно фиксированный высота профиля доска, которая используется для управления земляными работами уровнями внутри профильных досок .

на позиционирование The Traveller в виде наживления между двумя досками уровней , это необходимо для оценки , будь то или нет раскопок , проводится .

3.Каркасное здание

Каркасные конструкции обычно связаны с сеткой и часто выложены из через базовая линия . Пересечение линий сетки указывает на центральные местоположения для изолированных или подкладных фундаментов .

Теодолит б/у до вытянуть сетка , как скважина как колышки б/у до 1 сетка 1 указать пересечения 2.1После того, как сетка только что была выложена, смещение колышки могли бы быть установлены из пути любых будущих раскопок операций .

путешественник видел между прицел рельсы или даже уровень с посохом, привязанным к площадке датум можно использовать для контроля глубины раскопок 9092.

План здания является одним из важных и предварительных шагов в любом проекте строительства здания. Разметка фундамента и план здания должны быть выполнены с высокой точностью, так как они не могут быть изменены после обработки работы.


Вам также может понравиться:


Часто задаваемые вопросы:

Что такое план здания?

A Схема здания указывает на фонд на поверхности земли его рисунков , так что в годах от до нести из раскопок , позиций , а также ориентация структура , может быть определена точно .

Каковы цели компоновки здания?

Для изыскательских целей строительства работ .
За оценку сайтов.
К укажите
углы здания , а также другие боковые и вертикальные позиции .

Какие типы инструментов используются при планировке здания?

Наиболее широко используемые инструменты макета следующие:
String Line
PLUBL BOB
Trade Ленту
SLANGE MAMMONE
Подрядчик Уровень
Ager Poster
Автоматический Уровень

Sunlight Foundation уволит 5 человек в преддверии слияния

The Sunlight Foundation, Washington, D.По словам источника в Sunlight, некоммерческая организация из C., занимающаяся продвижением прозрачности в правительстве, уволит пять сотрудников в ближайшие недели, поскольку она стремится слиться с другой организацией.

Сокращения произошли после многомесячных поисков исполнительного директора, который заменит Кристофера Гейтса, покинувшего некоммерческую организацию ранее в этом году. Хотя Sunlight рассматривала около двух десятков кандидатов на замену Гейтсу, правление некоммерческой организации не смогло выбрать его преемника.

Это побудило совет директоров пересмотреть будущее Sunlight, говорится в заявлении, опубликованном сегодня председателем правления Майком Кляйном.

Совет не нашел кандидата на пост исполнительного директора, который убедил бы нас как в привлекательном новом стратегическом видении, так и в своей способности привести Sunlight к его достижению. Соответственно, мы решили исследовать альянсы с другими организациями, преследующими аналогичные цели, возможно, слияние с одной из них, в соглашении, которое продвигает и сохраняет миссию и идентичность Sunlight с повышенной эффективностью и результативностью.

Несмотря на сегодняшние сокращения, текущая численность персонала The Sunlight Foundation составляет около 20 человек, что примерно вдвое меньше, чем в начале 2014 года, согласно источнику в некоммерческой организации.За последние два года Sunlight сократила штат сотрудников новостного и технологического отделов.

Технологическое подразделение Sunlight, Sunlight Labs, за последние два года уволилось из-за того, что некоммерческая организация стремилась прояснить свою миссию. Среди других проектов Sunlight Labs разработала Politwoops, сервис, который архивирует и отображает твиты, удаленные политиками.

В своем заявлении во вторник Кляйн сказал, что быстрый темп технологических инноваций «снизил актуальность ранней роли Sunlight как ведущего новатора в области прозрачности.

В результате Sunlight прекратит свои усилия по созданию инструментов и обслуживанию баз данных и попросит других продолжить свои «наиболее многообещающие проекты», написал Клейн.

Придя к этим выводам, правление признает и чтит достижения The Sunlight Foundation. Благодаря усилиям сотен людей мы собрали список новаторских инноваций в области политики, управления и технологий.

По словам бывшего сотрудника, несколько бывших сотрудников Sunlight Foundation работают над тем, чтобы OpenStates, проект, который ежедневно проверяет каждый государственный законопроект, оставался в живых.

Как выровнять фундамент, как профессионал

 Надежный дом начинается с правильно построенного фундамента, и почти все они имеют общие углы в углах. (Примечание: если вы строите забавный дом или авангардное здание, некоторые общие правила могут не применяться.) Если углы вашего фундамента слишком далеко отклоняются от прямых углов, тогда балки, балки и другие структурные опоры будут соответствовать друг другу. только слабо — или вообще никак.Угол с прямым углом называется идеально «квадратным».

Первый шаг к закладке самых крупных фундаментов — установить доски для теста (это просто колья с горизонтальными перемычками) в углах сразу за местом, где будет стоять фундамент. Затем вы будете использовать доски для теста в качестве направляющих, где вы будете протягивать линии вдоль краев фундамента.

Эти рекомендации помогут вам определить точные места, где вы хотите построить формы для фундамента.

Как гарантировать, что ваши углы квадратные

Когда приходит время разметить фундамент и убедиться, что все углы правильные (или 90 градусов), профессиональный строитель и мастер Джордан Смит прибегает к двум проверенным временем методам — на самом деле они восходят к Древней Греции.



Метод теоремы Пифагора

Философ шестого века до нашей эры Пифагор наиболее известен своей одноименной теоремой: a2+ b2=c2. Другими словами, согласно теореме Пифагора, в прямоугольном треугольнике, если сложить вместе квадраты длин двух меньших сторон, они будут равны квадрату гипотенузы (самой длинной стороны прямоугольного треугольника).

Вот как эта теорема применяется к возведению фундамента в квадрат. Предположим, вы закладываете фундамент квадратной комнаты со стенами по 10 футов с каждой стороны. Думайте о комнате как о двух отдельных прямоугольных треугольниках. Диагональ, пересекающая комнату и образующая гипотенузу треугольников, должна составлять 14,142 фута: 102+102=200. Квадратный корень из 200 равен 14,142 фута. (Для упрощения измерений вы можете преобразовать это значение в 14 футов и 1 11/16 дюйма.)

Если гипотенуза длиннее 14.142 фута, это означает, что угол в углу комнаты больше 90 градусов. Если он меньше 14,142 фута, то угол меньше 90 градусов.



Понимание базовой строительной математики поможет вам выполнять каждый проект быстрее и проще. Изучите основы, включая дроби, геометрию и тригонометрию, в MT онлайн-классе Copeland по строительной математике .

Метод 3-4-5

Несмотря на другое название, эта формула основана на той же теореме.Числа в названии метода позволяют легко запомнить выводы Пифагора и относятся к сторонам гипотетического прямоугольного треугольника. Если более короткие стороны равны 3 футам и 4 футам, то гипотенуза будет равна 5 футам. (Мы можем проверить числа, используя теорему Пифагора: 32+42=52. 3×3=9. 4×4=16. 5×5=25. И 9+16=25.)

Чтобы использовать этот метод для выравнивания любого угла, вы измерите расстояния в 3 фута и 4 фута вдоль перпендикулярных стен, начиная с запланированного угла фундамента, проведите линию, соединяющую их концы, чтобы сформировать гипотенузу.Если она больше 5 футов, то угол угла комнаты больше 90 градусов. Если он короче 5 футов, то угол меньше 90 градусов.

Разумно повторить этот тест вдоль стен: длина линии, соединяющей точку 6 футов на одной стене с точкой 8 футов на перпендикулярной стене, составляет 10 футов? Если нет, вам придется скорректировать свои рекомендации или формы.

Проверив углы намеченных углов фундамента, рулетку пока не откладывайте.Вы также захотите убедиться, что длины всех сторон фундамента правильные. Хотя ошибки можно исправить после заливки фундамента, всегда лучше (и дешевле) вообще не допускать их.

MT Copeland предлагает онлайн-уроки на основе видео, которые дают вам основы основ строительства в реальных условиях. Занятия включают профессионально созданные видеоролики, которые преподают практикующие мастера, а также дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам освоить навыки.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
