Как разметить фундамент – выбор способа разметки и как её проводить

Для каждого строения одним из самых важных элементов является прочный и долговечный фундамент в основании. А сам фундамент начинается с его разметки, на основании которой проводятся земляные работы. Разбираемся с тем, как разметить фундамент и лучшим образом, вывести диагональ. Вы узнаете об особенностях и всех этапах разметки, правильное выполнение которой во многом влияют на качество и долговечность вашего дома.

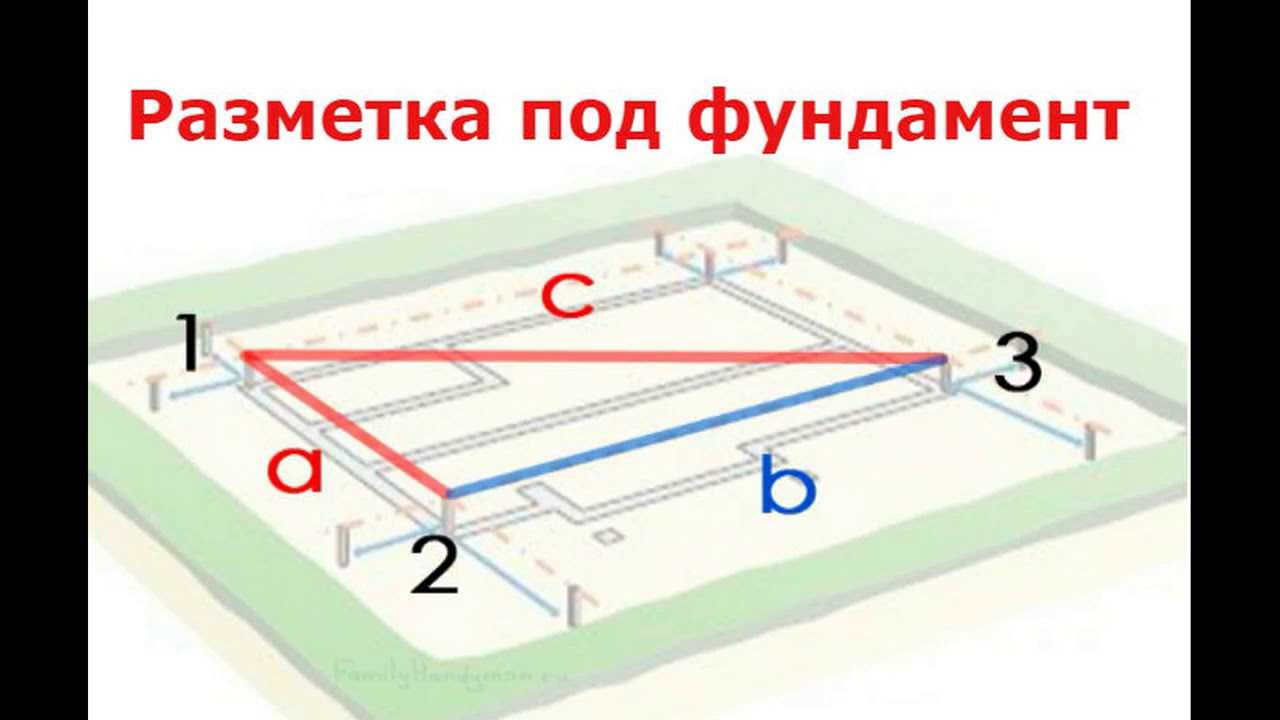

Нахождение точек по теореме Пифагора – школьные формулы, без которых фундамент не разметишьИсточник doma125.ru

Выбор типа фундамента

Прежде чем приступать к разметке фундамента, надо определиться с тем, какого типа он будет. Каждый из них имеет определённые отличия в конструкции и способах обустройства.

Столбчатый фундамент

Самый доступный и простой вариант, но считается менее надежным по сравнению с остальными типами фундамента.

По будущему периметру стен делаются столбы из подходящего материала. Их размещают в самых важных местах на отрезках 1,2-2,5 м друг от друга. Сверху на них монтируется балка, формирующая основу под строение. Есть второй вариант – углубляющийся: в опорах делают скважины, их армируют и бетонируют.

Снизу столбы делают расширенным, что придает большей устойчивости. Этот тип конструкции может применяться только на прочных почвах и только для легких и малоэтажных конструкций. Обустройство подвала полностью исключено.

Столбчатый фундамент из блоковИсточник fundamentt.com

Плитный фундамент

Самый надежный, однако и дорогой, отличается универсальностью и прочностью. Заливается целая плита из железобетона на специально подготовленной песчано-щебневой подушке. Делается непосредственно под параметры строения или немного больше. В случае смещения почвы подушка «плавает» вместе с ней, исключая повреждения стен дома.

Существует нескольких вариантов обустройства:

  • заглубленный – роется яма по размерам будущей постройки, на дно заливается плита, можно обустроить подвал;
  • мелкозаглубленный – обустраивается на поверхности почвы, сделать подвал нельзя.
Плитный фундаментИсточник ustanovkasvai.ru

Свайный фундамент

Применяется для неровного и слабого грунта. Сваи проникают очень глубоко, монтируются в прочных слоях грунта. На сваи ставится обвязка из балок для устойчивости строения.

Сваи бывают:

  • винтовые – делаются из металла, заостренные, на конце есть винт, легко углубляются, применяются в основном для негабаритных небольших построек;
  • буронабивные – бурятся скважины, бетонируются, регулировка высоты осуществляется в соответствии плану, могут армироваться или возводиться без армирования;
  • забивные – тяжелые, обязательно армированные и очень длинные сваи, которые на конце обязательно заостренные, углубление происходит с применением спецтехники, практически не применяются в частном строительстве из-за дорогостоящей техники.
Свайный фундамент с ростверкомИсточник remoskop.ru

Ленточный фундамент

Роются траншеи, сверху которых будут стены, заполняются выбранным материалом, в зависимости от характеристик грунта:

  • литой бетон или плиты – для глиняных почв;
  • бутобетон – для песка и скалистых грунтов;
  • кирпич – применяется редко, используется для наружной стороны, применяется для глины, запрещено использовать при близком расположении грунтовых вод.

Этот вариант конструкции может применяться для разных типов почвы, обустройства подвала. Создание проще и дешевле, чем плитного.

Мелкозаглублённый ленточный фундамент с дополнительным усилениемИсточник full-haus.ru

Разобраться с тем, как правильно разметить фундамент ленточного типа достаточно просто. Для начала необходимо выбрать один из вариантов его создания, который может быть:

  • сборный – не заливается бетоном, а монтируется при помощи плит;
  • монолит – бетонируют внутренние грани;
  • заглубленный – применяется только для очень больших конструкций, глубина создаваемой траншеи должна быть ниже точки промерзания почвы, при достаточном весе постройки устойчив к смещению грунта;
  • мелкозаглубленный – для стабильных почв, можно строить на нем только легкие здания, траншея не глубже 70 см.

Этапы обустройства конструкции

Перед обустройством конструкции надо подготовить сам участок. Потребуется разобраться с тем, как вывести диагональ фундамента и некоторые другие данные. Чертеж переносится на местность с максимальной точностью, что позволит во время строительства избежать больших проблем. Именно поэтому рекомендуется обращаться к специалистам в данном вопросе.

Разметка основания под баню:

Разметка

Если пренебречь разметкой или допустить серьезные ошибки, то это приведет к следующим последствием:

  • сборные детали не подойдут под существующие размеры;
  • отклонения конструкций ведет к нарушению функционирования строения;
  • большие неточности замеров;
  • происходит нарушение геометрии постройки.

Разметка дает возможность расположить все опоры в полном соответствии с проектом.

Разметка прямого угла на отведённом участкеИсточник rusolymp.ru

Как вымерить диагональ фундамента максимально точно – только применяя специальные инструменты и материалы:

  • стрежни, колышки и длинные рейки;
  • шнур, рулетка, уровень, угольник;
  • гвозди или другие варианты для фиксирования шнура.

При строительстве большого количества зданий стоит приобрести нивелир. С этим устройством работы проводятся значительно быстрее и проще.

Методики разметки

Как правильно разметить фундамент для дома – пошаговая инструкция для всех вариантов конструкций очень похожа. Самый простой вариант – плитная конструкция, где достаточно определить стороны и углы.

Для ленточной конструкции необходимо выполнить следующее:

  • Определение первой точки. Это любой угол будущего строения. Надо определить внешнюю сторону, поэтому на чертежах строение привязывается к параметрам участка/объекта на нем.
Первая точкаИсточник www.dom-tips.ru
Фундамент для дома из пеноблоков: особенности выбора типа основания – лента, монолит или сваи

После определения точки строится угол: в одну сторону откладывается величина, делимая на 3 (можно больше, тогда будет меньше погрешность), в другую – на 4. Угол 90 градусов, замеры определяются между концами отрезков, в данном случае диагональ составляет 5 м. Если параметры не совпадают, то потребуется выровнять угол.

Разметка делается колышками с рейками. Данная конструкция используется только для внешней стороны, внутренняя сторона обозначается шнуром, он крепится к обноске. При этом наружная деревянная обноска может быть с разрывами или сплошной.

  • Определяется 2-я и 3-я точки из откладывания стен. Строится угол 90 градусов, проводится проверка показателей. В точки вбиваются вешки.
  • Определение 4-й точки, что является окончанием построения контура конструкции. Проверяется угол.
Определение точек фундаментаИсточник www.dom-tips.ru
  • Проверяются диагонали. Показатели должны полностью соответствовать разработанному чертежу. Для квадратного и прямоугольного дома диагонали равны.
  • По внешней стороне устанавливаются колышки, натягивается шнур.
  • К колышкам прибиваются горизонтальные рейки (по верху или середине).
  • Проводится разметка внутреннего контура – отступ на ширину конструкции и обозначить используемыми материалами.
  • Проверяются диагонали, углы.
  • Размечаются внутренние стены, проверяется соотношение стен, углов, расположенных снаружи.

По окончанию проведения разметок убирается верхний слой грунта и роется траншея. Если делается подвал, тогда роется необходимых размеров яма. Внутренняя разметка не нужна до момента работ с почвой.

Траншея под основаниеИсточник buildor.ru
Опалубка для фундамента: разновидности, материалы, этапы монтажа, фото и видео

Как сделать разметку под фундамент других типов конструкций? Процедура практически ничем не отличается от ленточной конструкции. Но для других вариантов процесс будет немного сложнее, поскольку на разметке требуется наметить точки установки опор на расстоянии между точками не больше двух метров. Для столбчатой/ленточной конструкции деление внешнего контура проводится по теореме Пифагора, далее отступается ширина конструкции, проводится разметка внутри.

Для столбчатого варианта единственное отличие в разметке – это нанесение ее в местах установки столбов. После их заглубления и использования ростверка надо создать вторую разметку с двухъярусной обноской. Для этого крепят шнуры обоих периметров на уровне оголовок. После этого делают верхнюю обноску.

Столбчатое основаниеИсточник i.
ytimg.com

Произвольная конфигурация

Если будущая постройка произвольной формы, то здесь есть свои особенности. Чтобы знать, как разметить фундамент для дома неправильной конфигурации надо запомнить следующее:

  • размечается прямоугольник;
  • добавляются нужные конструкции;
  • для дымохода и крыльца делается прямоугольное основание;
  • разметка дуг, кругов осуществляется от их центра;
  • при разметке многоугольника намечается квадрат, а затем формируется сама фигура, возле всех углов ставится обноска, при помощи шнура намечается периметр.

Иногда используются опоры неправильной формы. На чертеж накладывается координатная сетка, намечаются опорные точки. Затем натягивается координатная сетка на участке, переносятся точки на грунт.

Фундамент неправильной формыИсточник евродом-урал.рф
Фундамент для дома: виды и особенности

Заключение

Понимая, как разметить фундамент для дома своими руками, зная, как это делается правильно, можно с уверенностью начинать обустройство конструкции и строительство будущего здания. Но не нужно забывать, что в появление различного рода сложностей и нюансов практически неизбежно, и решать их приходится оперативно. Поэтому, лучше будет всё же обратиться к специалистам в данной сфере, которые уже знают обо всех тонкостях создания разных типов фундаментов.

Разметка участка под фундамент: правильная технология

Весна – идеальное время для начала строительства. Россия – большая страна. Поэтому когда на севере еще метели, на юге земля уже прогревается. Однако, можно планировать подготовку к строительству! Прочность и долговечность любого здания зависит от надежности основания. Первое и очень важное действие по устройству основания – правильная разметка участка под фундамент.

Разметка фундамента

До начала работ

Любое строительство начинается с проектирования. В принципе, прежде чем строить дом, нужно выполнить проект. На нем должен быть точно начерчен фундамент с размерами. Если нет проекта и вы собираетесь возвести гараж или сарайчик, все равно следует начертить чертеж. Точные размеры здания помогут определить габариты фундамента.

Читайте также: Можно ли заливать фундамент зимой?

Материалы и инструменты

Вероятно, для разметки под фундамент понадобятся следующие материалы:

  • колышки или обрезки арматуры достаточной длины. Можно использовать П-образные конструкции из арматуры или дерева;
  • шнур;
  • доски;
  • кувалда (или топор) для забивания колышков, молоток, гвозди;
  • длинная стальная рулетка, еще лучше – лазерная рулетка;
  • большой угольник;
  • нивелир или водяной уровень.

Шнур привязывается к колышку

Разметка под фундамент: подготовка

Расчищают участок от деревьев, кустов, растений, крупного мусора, больших камней. Поверхность почвы выравнивают. Разметка под фундамент проводится только на горизонтальной поверхности. Разметка на наклонной плоскости будет не точна – проекция на горизонталь будет меньше размеров на чертеже. вероятно, на участке с большим уклоном для выравнивания поверхности придется использовать бульдозерную технику.

Расчищают не только участок, но и дополнительные места:

  • для складирования земли;
  • для хранения стройматериалов;
  • подъезда и разворота землеройной техники и автомобилей.

Соблюдаем строительные нормы

При выборе места для здания на участке следует руководствоваться санитарными и пожарными нормами. Расстояние от стены до забора должно быть не меньше 3 м, от окон до стены соседнего дома – не меньше 6 м. Желательно размечать фундамент так, чтобы расстояние до стены и забора было немного больше нормативных значений. Хотя бы на 30 см. Запас нужен по двум причинам:

  • как правило, нельзя идеально выложить будущую стену и просчитать толщину штукатурки/отделки/утепления;
  • в будущем у хозяев будет возможность дополнительного утепления стен или отделки фактурными материалами.

Более того, наличие запаса расстояния до забора и соседских строений поможет избежать претензий от соседей в будущем.

Читайте также: Строим дом: с чего начать?

Выполнение разметки под фундамент

Разметка участка под фундамент начинается с определения размещения на местности самой длинной стены здания. Лучше всего привязать ее к другим строениям на участке или забору (меже). Размечают основную точку в углу внешней стены – устанавливают колышек, затем размечают наружный фундамент длинной стены и устанавливают колышек в другом углу.

разметка фундамента

Колышки, установленные во внешних углах, будут мешать при земляных работах. Как правило, поэтому устанавливают другую пару колышков – на расстоянии 0,5-1 м от линии края фундамента. Натягивают на них шнур. Затем устанавливают колышки и натягивают шнур по внешнему периметру перпендикулярных стен. Затем отмечают противоположную параллельную стену.

Внутренний периметр основания стен также размечают колышками и шнурами. Линии внутреннего периметра проходят параллельно наружным стенам на расстоянии, равном ширине фундаментной ленты. как правило, сначала размечают основание под фасадные стены, затем под внутренние.

Схема разметки

Все колышки разметки фундамента располагают за пределами габарита здания. Это сделано для того, чтобы при копании траншеи разметка не нарушалась. Расстояние от внешнего периметра – 0,5-1 м и даже больше. Это расстояние зависит от плотности грунта. Чем легче и сыпучее грунт, тем дальше от будущей траншеи размещают колышки.

Как выполнить прямые углы

Можно использовать большой угольник из деревянных реек. На практике, в частности, используют «египетский треугольник» со сторонами 3,4,5 м из шнура. Берут шнур длиной 12 м, через 3 и 4 м делают отметки. При измерении угла трехметровый участок, как правило, располагают вдоль натянутого шнура. Четырехметровый участок располагают перпендикулярно, конец шнура соединяют с его началом. Если шнур хорошо растянуть, в результате угол между катетами длиной 3 и 4 м будет точно 90°. Вдоль катета длиной 4 м натягивают шнур, отмечающий перпендикулярную стену.

египетский треугольник

Читайте также: Ленточный фундамент

Разметка под фундамент дома сложной формы

При разметке участка под строительство дома сложной формы размечают простую фигуру – квадрат или прямоугольник. Их размеры – максимальные размеры здания. Эркеры при этом, как правило, не учитывают. Затем внутри квадрата или прямоугольника размечают отдельные части дома. В результате, если очень тщательно измерять все расстояния и углы, то проверять каждую часть здания не нужно.

Разметка под фундамент: проверяем правильность

Самый простой и эффективный способ проверки правильности разметки под фундамент – с помощью замеров диагоналей. Этот способ подходит для проверки домов квадратной или прямоугольной формы (или отдельных частей дома). В принципе, разница между диагоналями не должна превышать 1 см. Если превышает – придется корректировать расположение колышков и шнуров.

Проверка диагоналей при разметке

Как исправить ошибки

Если обнаружено несовпадение длин диагоналей, разметка фундамента нуждается в корректировке. В этой ситуации прямоугольник или квадрат имеют не все прямые углы и по форме, как правило, похожи на параллелепипед.

Если отклонение заметное, проверяют углы. При отклонении величины углов, во-первых, заново измеряют углы, вбивают колышки и натягивают шнуры. Во-вторых, корректируют расположение шнуров, отмечающих положение параллельной стены. Проверяют диагонали. Как правило, старую разметку удаляют.

Обноска фундаментов

В процессе копания котлована или траншеи под фундамент колышки могут сместиться. Кроме того, в процессе строительства необходимо отмечать оси стен и фундаментов, границы стен. Для этого выполняют обноску – приспособление из столбиков и досок вокруг разметки фундамента. Обноску, как правило, используют для контрольных замеров.

Обноска фундамента

Два столбика вкапывается на расстоянии 1,5-2 м от угла здания с каждой стороны. Горизонтально к столбикам прибивается доска длиной около метра. Обноска делается со всех сторон здания, в упрощенном варианте – только напротив каждого угла. Горизонтальные доски прибиваются на одном уровне. Уровень соответствует верхнему краю основания (фундамента). В них вбиваются гвозди, отмечающие оси здания, уровень внутренней и наружной поверхности стен и фундаментов. Если возникает необходимость отметить соответствующие плоскости, достаточно просто натянуть шнуры или проволоку на соответствующие гвозди.

Видео вам в помощь:

Заключение

Правильная разметка под фундамент – основа выполнения надежного и прочного фундамента. Только при соблюдении всех требований технологии разметку можно выполнить своими руками. Главное – очень точно и аккуратно выполнять все измерения и операции.

Автор статьи:

Написание статей – увлекательное хобби. Помогает структурировать и систематизировать знания. А еще расширить и углубить их. И посмотреть на проблему под новым углом зрения. Строительство и ремонт дома, обустройство сада, дизайн – эти темы интересны всем. Читайте, пишите замечания – я всегда рада вашим комментариям, дорогой читатель!

Размечаем фундамент

Разметка фундамента начинается с определения его главных осей. Это две перпендикулярные линии от центров крайних несущих стен, точка пересечения которых должна совпадать с точкой пересечения диагональных осей от углов дома. Если дом простой формы и небольших размеров, то разбивку можно не делать, а сразу приступать к определению положения габаритных осей. Чтобы оси не расшатывались, их нужно закрепить твёрдыми штырями.

Габаритные оси фундамента

Это линии, которые указывают общие размеры дома на плане и конфигурацию объекта. Чтобы их найти, нужно на реальной территории участка вынести две точки, которые определят самую длинную продольную ось дома. Далее на чертеже нужно указать расстояния между всеми осями, привязку фундамента к осям (далее приступают к устройству обноски).

В разметке фундамента важно помнить и обязательно соблюдать 2 правила при разбивке осей:

  1. Если дом квадратного или прямоугольного типа, нужно строго следить за тем, чтобы стены дома примыкали друг к другу под прямым углом (90°).
  2. Если перекрытия будут из крупнопустотных плит, фундамент надо размечать под их размеры.

Поэтому разбивку осей фундамента нужно внимательно сопоставить с разбивками осей плит перекрытия.

Устройство обноски фундамента

Это два деревянных столбика, между которыми прибита горизонтальная доска. Обноску устанавливают, учитывая откос углов котлована и на расстоянии от будущих стен около 1,5 метра (это безопасное расстояние для рытья котлована). На доски между столбами переносят определения размеров котлована, местоположения стен, толщины и т.д.

В верхнюю грань доски (ее выравнивают по уровню) забивают гвозди в соответствующих местах. Далее между ними можно будет натянуть шнур-уровень. В итоге получится нулевой уровень дома. Если котлован планируется глубокий, обноску лучше сделать сплошной.

На обноску оси фундамента переносят при помощи теодолита для правильного определения углов дома. Можно мерить углы и вручную, используя египетский треугольник размерами 3, 4 и 5 метров.

Разметочные шнуры натягивают только для разметки. При выполнении других работ их нужно убирать, чтобы они не мешали и о них ничего не задевалось (тогда они отклонятся, и придётся все перемерять).

Помните, что слишком затянутое время разбивки осей фундамента (несколько месяцев) пагубно скажется на строительстве на пучинистых грунтах. Они могут съехать и сдвинуть разбивку и придётся всё делать заново.

Дальше больше!

Как сделать разметку для фундамента


Как сделать разметку фундамента для дома?

Перед тем, как перенести проектный контур здания на местность, нужно правильно определить местонахождения угловых точек фундамента и разметить длину его сторон в соответствии с масштабом. От этого зависят не только симметричность и внутренняя планировка помещений, но также прочность и надежность возводимого объекта.

Оглавление:

  1. Назначение
  2. Способы разметки
  3. Инструкция по шагам
  4. Список инструментов

Для чего необходима?

Первоначально следует распланировать участок. Для этого на местности определяются конфигурация и габариты.

1. Разметка фундамента позволяет расположить опорные конструкции правильно, в строгом соответствии с архитектурными особенностями сооружаемого объекта.

2. Несоблюдение норм и требований земельно-подготовительных работ приведет к возникновению:

  • несоответствия геометрии строения;
  • погрешностей, влияющих на качество опор;
  • неправильной работы несущих систем;
  • отклонения угловых размеров, проблем с сопряжением стыков и скатов кровли.

Могут не подойти изготовленные по четко заданным параметрам сборные элементы, особенно если конструкция собирается из стеновых панелей.

3. Первый этап подготовки к строительству фундамента для дома заключается в определении местоположения здания на участке. Эти данные прописаны в пакете разрешающих документов и позволяют ориентироваться в точном расположении объекта.

4. Для прочности и устойчивости сооружения параметры основания должны отображаться на местности без искажения и с минимумом погрешностей:

  • процесс предполагает перенос всех величин с имеющегося плана на участок;
  • по ним определяется внешний вид объекта, его площадь, положение помещений;
  • путем распланировки происходит привязка проекта к строительному участку.

5. Сделать разметку своими руками несложно, но для получения положительного конечного результата стоит уделить внимание следующим аспектам:

  • ширина траншей для ленточного фундамента должна быть >45 см;
  • для внутренних несущих стен производится дополнительная разметка;
  • равенство диагональных линий проверяется в каждом прямоугольном элементе.

Верная распланировка углов помогает минимизировать давление на почву.

При геометрически сложных формах основания территория разбивается на отдельные участки с простой правильной формой для последующего соединения их в единое целое. После завершения земляных работ и размещении опалубки нужно сделать корректировку, а при необходимости — восстановление разрушенных линий планировки.

О способах разметки

Перенесение проектных параметров на участок — важный этап при создании дома, который позволяет исключить деформацию размеров. Главный ее принцип заключается в выявлении и установке внешних и внутренних границ основы.

1. Самым простым и надежным методом при вынесении плана на натуру является нивелирование, однако для этого требуется специальное оборудование и умение работать с ним.

2. Существует несколько способов, как сделать разметку без нивелира.

Метод Нюансы
Египетский прямоугольный треугольник Изначально определяется местонахождения самой длиной стены, она будет катетом треугольника. Остальные параметры берутся согласно пропорциям из теоремы Пифагора. На плоскости откладывается угол 90°, одна сторона которого делится на 4, а вторая — на 3. При правильном построении диагональ между сторонами будет кратна 5.
Формирование паутины Способ основан на образовании диагоналей и контролируется их равенством. Для этого: вычисляется периметр объекта, по углам фундамента устанавливаются колышки, берется шнур по длине равный периметру и делается его натяжка на колышки. Работу лучше делать вдвоем.
Пересечение дуг окружностей От вершины главного угла намечается первая стена. Так как смежная должна находиться в перпендикулярной плоскости, то по обеим сторонам линии стоит разметить равные расстояния, соответствующие габаритам проектируемого сооружения. Следующий этап — установка маячков. Они являются центрами окружностей, из которых проводятся идентичные дуги. В местах их пересечения надо делать перпендикуляр к основной линии.

1. При определении местоположения главного угла здания требуется:

  • отмерить точные границы участка;
  • произвести привязку фундамента к местности.

2. В качестве маячков лучше использовать арматурные прутки сечением 10-12 мм. После закрепления колышки должны возвышаться над поверхностью грунта > 15 см.

Натянутая бечевка не снимается до завершения формирования траншеи или сверления лунок.

Последовательность выполнения работ

Разметку фундамента начинают с выбора точки, от которой будет строиться прямой угол. Чтобы это сделать, нужно использовать внешний угол самой длинной стороны.

1. После нахождения первого угла работы ведутся в следующем порядке:

Первый шаг Путем откладывания длин стен находятся 2-3 точки, от которых строится прямой угол.
Второй шаг Забиваются маячки, вычисляется 4 точка и завершается построение контура.
Третий шаг По внешнему периметру устанавливаются колышки, сверяются с чертежом углы и диагонали. К стойкам на середине их высоты крепятся горизонтальные рейки.
Четвертый шаг От внешнего контура выполняется отступление на ширину основания здания. После чего нужно разметить внутренний контур, сверить внутренние углы с диагоналями.

2. Конструкция наружной разметки состоит из деревянных колышков с прибитыми к ним рейками. Она может быть сплошной или с разрывами.

Тип Пошаговая инструкция
Столбчатый Сооружаются стойки обноски с 2 горизонтальными досками. Первая из них соответствует уровню фундамента, а вторая – верхней точке ростверка. Обноска расставляется друг против друга, по 2 штуки с каждой стороны. Пары соединяются бечевкой так, чтобы в центре получился прямоугольник с углами 90⁰. В местах пересечения шнура устанавливаются метки, показывающие места расположения стоек. Так как шнуры будут мешать последующему бурению, их снимают.
Разметка ленточного фундамента Наносятся внутренние и внешние границы траншеи. Намечается первый угол, от которого перпендикулярно натягивается бечевка к остальным углам дома. Если ленту планируется формировать в траншее, то от внешней обноски отступается 45-50 см для построения внутреннего контура здания. В случае использования котлована достаточно сделать только наружную распланировку.
Плитная разновидность Сложность заключается в необходимости учитывать размер плит, придерживаться их общей площади и перед началом работ рассчитывать соотношение площади котлована с каждой плитой.
Основания сложной формы Весь чертеж заключается в прямоугольник, который впоследствии откладывается на участке. Углы, не вошедшие в периметр, затем добавляются и вычитаются так же, как при построении обычной распланировки, только шнур натягивается не от границ участка, а от разметки будущей постройки.

Делая фундамент своими руками, стоит постоянно контролировать расположение диагоналей, даже если они были абсолютно точны, при необходимости поправлять их.

Инструменты

Процесс построения включает: подготовку земельного участка, вычисление параметров строения, перенесение линий периметра на грунт и формирование точного отражения чертежа. Для проведения работ потребуются инструменты:

  • заостренные деревянные колышки или арматурные стержни длиной до 1,5 м;
  • ровные рейки, бруски либо доски длиной >2 м для горизонтальной разметки;
  • гвозди, саморезы, скобы для закрепления шнура к колышкам;
  • рулетка с большой длиной измерительной ленты;
  • леска, веревка или шнур;
  • строительный уровень;
  • кувалда с молотком;
  • нож или ножницы;
  • калькулятор.

Заранее изготовленные доски обноски оптимизируют процесс, ускоряя его. Проведение строительных работ облегчают специальные измерительные инструменты нивелир и теодолит, но их приобретение для строительства одного здания экономически неоправданно.

Как правильно сделать разметку фундамента

Сооружение любого масштаба должно быть основано на крепком и надежном фундаменте. Именно от надежности и качества основы зависит долговечность дома. Для того чтобы не столкнуться с самыми распространенными ошибками, необходимо знать, как правильно сделать разметку фундамента под будущее здание.

Проектные документы

Проектная документация

Приступая к работам по разметке фундамента, вам необходимо решить вопрос с проектной документацией.

Изготовив разметку фундамента, вы можете быть уверены в том, что:

  • у вас не возникнет сложностей при строительстве стен;
  • приобретение строительных материалов обойдется гораздо дешевле;
  • поскольку возведение дома будет производиться согласно проекту, вы не столкнетесь с неприятными неожиданностями.

При составлении проектных документов, важным фактором является не только фактура строительных материалов, но и параметры. При допущении малейшей неточности во время произведения фундаментной разметки, возведение несущей конструкции пойдет в разрез с проектом.

Предварительные мероприятия:

  1. Прежде чем начать разметку фундамента, необходимо определить место расположения будущей постройки, выбрав для этого ровную площадку.
  2. Затем определитесь с типом фундамента и его габаритами. Выбор должен зависеть от климатических условий и массы будущего дома.
  3. После выполнения первых двух шагов, можно приступать к разметке первой стены, и не важно, какой она будет: задней, боковой или фасадной.

Пошаговая фундаментная разметка

Разметка участка под фундамент

В местах расположения предполагаемых углов вбиваются клинья с последующим натяжением шнура между ними. Полученный прямоугольник и будет являться направлением будущих стен.

При изготовлении разметки под ленточный фундамент необходимо делать запас от длины стен до 1 метра.

Закладка фундамента предусматривает выемку определенного количества грунта. Поэтому при установке кольев согласно точным размерам, при копке они упадут, и вы спутаете все разметки.

При разметке столбчатого фундамента дополнительный запас не требуется, поэтому выполнить его монтаж труднее.

Изготовление разметки

Пошаговая разметка Растянув первый шнур и обозначив расположение первой стены, вы получите точку отсчета. Далее определите место, в котором будет находиться угол фундаментного основания. Определив эту точку, обозначьте ее колышком, а затем отмерьте длину будущей стены. В завершении этого вы получите второй угол основания.

От качества уложенного фундамента будет зависеть надежность будущего сооружения.

Аналогичная процедура повторяется для второй стены, расположенной перпендикулярно. Для этого на первом шнуре отмечаются три единички, которые должны находиться далеко друг от друга для получения прямого угла.

То есть если единица равна одному метру, через каждые три метра необходимо устанавливать колышки.

От места соединения шнуров отмерьте четыре метра и вбейте колышек, при измерении расстояния между кольями вы должны получить значение равное пяти метрам (расстояние измеряется с помощью рулетки с напарником).

Продолжайте действовать таким же образом: отметьте от точки пересечения три метра на первом шнуре и четыре – на втором. Опять смерьте расстояние между двумя кольями. Такие замеры производятся до получения значения, равного пяти метрам.

Лишь в этом случае можно утверждать о правильно выполненной фундаментной разметке и ее перпендикулярном расположении.

После измерения длины второй стены также вбивается колышек, образуя тем самым третий угол. После этого останется только определить расположение последнего, четвертого угла, с чем не должно возникнуть сложностей даже у новичков. Он будет на пересечении третьего и четвертого шнуров.

Метод равных диагоналей Если после первой попытки вы не достигли желаемого результата не стоит отчаиваться. Все дефекты можно с легкостью исправить. При получении расстояния от шнура до шнура меньше необходимого значения (5 метров), проверьте точность угла, он должен быть именно 90 градусов. Для достижения необходимого угла передвигайте один конец второго шнура в необходимую сторону до получения требуемого результата.

Вышеописанный способ подходит для внешней фундаментной разметки. Для изготовления разметки по внутреннему периметру вам необходимо действовать по-другому. При выборе плитного типа фундамента вполне можно обойтись внешней фундаментной разметкой.

Что касается изготовления фундамента ленточного типа, то здесь обязательны тщательные расчеты и внутренний периметр с учетом ширины фундаментной ленты.

Это все, что касается основных моментов при расчете и изготовлении фундаментной разметки. Эти работы требуют максимальной внимательности и аккуратности, в противном случае о надежности постройки не может быть и речи.

Видео

Об особенностях разметки при строительстве фундамента пойдет речь в следующем видеоматериале:

Погрешность при измерениях:

Как разметить фундамент для дома своими руками

Фундамент – это основная часть здания, принимающая и равномерно распределяющая действующие на него нагрузки, сюда входят стены, кровля, снег, ветер, люди, вещи. Большую роль играет правильная и точная разметка участка под устройство фундамента.

Подготовка инструмента и материала

Разметка – важный этап строительства, от точности выполнения этой работы напрямую зависит прочность и долговечность будущей постройки. Но инструменты потребуются несложные, такие можно купить в любом строительном магазине.

  • рулетка – главный предмет, она должна быть длинной, не менее 15–20 метров;
  • моток осевой нити – можно взять шнур, леску или тонкую металлическую проволоку;
  • уровень или лазерный нивелир;
  • деревянные или металлические колья;
  • доски для сооружения обноски вокруг будущего строения;
  • молоток;
  • гвозди.

Сооружение и применение обноски

Обноска делается своими руками из двух кольев с прибитой к ним доской (в виде буквы П), их еще называют «скамейками». Они необходимы для сохранения разметки основания во время подготовительных и земляных работ, их нельзя переставлять или убирать на данном этапе строительства. Поперечная доска берется длиннее ширины фундамента, потому что на нее будут крепиться обе оси (внутренняя и наружная).

Для удобства передвижения по периметру обноска устанавливается немного дальше угловых колышков (примерно на 1–1,5 метра). Нанесение разметки на «скамейки» дает возможность самому быстро восстановить оси после порыва шнура или снятия его во время рытья траншеи или установки опалубки.

На начальном этапе строительства необходимо определиться с видом фундамента. Выбор зависит от состава почв на участке, массы строения, климатических условий. Разметку фундамента своими руками начинают с привязки на местности. Если не даны специальные отметки, то обычно будущее строение привязывается к существующему дому, забору или столбу. От выбранного ориентира рулеткой отмеряется определенное расстояние и забивается первый угловой кол.

Разметка под ленточный фундамент

Этот вид называется «ленточным» потому, что он проходит сплошной лентой по периметру постройки под наружными и внутренними стенами. Такой тип применяется под легкие строения, такие как пристройки, каркасные, щитовые, брусовые дома, не более чем в 2 этажа.

После того как вбит первый колышек, от него в направлении расположения будущей стены рулеткой отмеряется расстояние (наружная длина этой стороны основания), и забивается второй кол. Одна ось готова. Теперь надо протянуть вторую строго под углом 90° к первой.

Разметить углы фундамента можно при помощи специальных приборов. Здесь подойдут лазерный нивелир, теодолит, строительный угломер. Но если их нет, то это можно сделать самостоятельно с рулеткой и помощником.

Правило «золотого треугольника»:

1. Стороны его равны 3,4 и 5 метрам. Угловой колышек служит вершиной треугольника, от него на готовой оси откладывается 3 метра, на той, которую надо вывести – 4, гипотенуза должна быть 5 метров. Колышек с осевкой передвигается внутрь или наружу относительно оси основания до тех пор, пока расстояние между этими отрезками не станет нужной длины. В этом месте вбивается кол, и уже по двум точкам (угловая и найденная отметки) отмеряется расстояние до третьего колышка. Аналогично выводятся оставшиеся углы.

2. После того как разбивка наружных осей завершена, делается разметка диагоналей фундамента. Для этого замеряется расстояние между углами, находящимися по диагонали друг от друга. Длины должны быть одинаковы.

3. От углов в обе стороны по осям откладывается ширина основания, в эти точки также забиваются колья. За каждой парой отметок устанавливаются доски-обноски, к ним привязываются внутренние и наружные осевые нити.

4. Высота расположения осей должна соответствовать верхней отметке фундамента.

5. Если в проекте предусмотрены внутренние стены и перегородки, то лента под них разбивается в соответствии с вынесенными осями.

6. Такое основание отлично подойдет для строительства гаража или бани.

Действительно рабочий законный способ экономии.Это нужно знать каждому!

Разметка под столбчатое основание

Этот вид представляет собой отдельно стоящие столбики из монолитного или сборного железобетона, расположенные по углам и всему периметру дома на одинаковом расстоянии, а также на пересечении несущих стен, перегородок и под ними. На такие столбики можно поставить пристройку, крыльцо или веранду. Здесь после разметки главных осей их надо еще вынести на каждый столбик. Для этого по внешним и внутренним сторонам откладываются нужные размеры, и забиваются дополнительные колышки, образующие основания столбиков.

Для точности и проверки прямоугольности осей под столбы можно использовать лазерный нивелир, угломер или другие инструменты, а можно применить метод «золотого» треугольника.

Разметка под плитный фундамент

Поскольку основой под дом или пристройку здесь служит монолитная железобетонная плита, уложенная на дно котлована, то вначале нужно сделать разметку под сам котлован. Эта работа не представляет ничего сложного, ее можно сделать своими руками. Площадь под рытье котлована немного больше, чем сама плита, здесь не требуется особой точности, достаточно отметить границы для работы экскаватора.

После подготовки основания в котловане туда с помощью нивелира переносятся отметки с выбранного ориентира на поверхности. Сначала определяется базовый угол, потом от него выводятся остальные. Оси располагаются на высоте отметки поверхности плиты.

Небольшое различие с другими видами в том, что здесь устанавливается один ряд осевой нити по периметру.

Если тщательно выполнить все этапы работ, то правильно размеченный фундамент после заливки бетоном будет долго служить крепким и надежным основанием.

  • в качестве осевой нити следует применять прочный, не растягивающийся материал, чтобы избежать погрешностей в измерении;
  • рулетку брать лучше металлическую, а не матерчатую;
  • колышки забивать так, чтобы на поверхности оставалось не менее 30 см, так проще привязывать оси и отмечать высоты;
  • вместо лазерного нивелира можно своими руками собрать угольник со стороной 1,5-2 метра и углом 90° для выведения прямых углов.

Разметка фундамента своими руками

Для того, чтобы между отрезками A и B сделать прямой угол нужно сложить квадраты их длин и вычислить корень из их суммы. Полученное число будет являться длиной диагонали соединяющей эти два отрезка. Это достаточно просто вычислить при помощи калькулятора.

Как правило, для разметки фундамента берут такую длину сторон, чтобы при вычислении корня получалось целое число. Например: 3 х 4 х 5; 6 х 8х 10.

Сейчас попробуем сделать это практически.

Первый вариант: Правило золотого треугольника

Для примера рассмотрим, как разметить прямоугольный фундамент с размерами 6 х 8 м.

  1. При разметке первой стороны фундамента нужно помнить, что если Вы хотите, например, чтобы фундамент был параллелен какой-либо стороне забора, то первую его линию нужно делать равноудаленной от выбранной стороны. Для цели размещения первой бечевки можете использовать обноску. Расстояние между обносками для этой стороны сделайте 14 м (добавляем по 3 м между обносками и будущими углами). Первый шнур натянули.
  2. Теперь необходимо натянуть второй шнур перпендикулярно этому. Для этого скрепляем их скотчем или скобкой в точке их пересечения.
  3. Начинаем формировать прямой угол по теореме Пифагора. Для этого построим прямоугольный треугольник с катетами 3 м и 4 м и гипотенузой 5 метров. Для этого отмеряем на первой бечевке 4 м от места их пересечения, а на второй 3 м. Ставим пометки в этих местах любым способом. Соединяем пометки и измеряем полученную гипотенузу рулеткой.
  4. Если треугольник действительно прямоугольный, то пометки сойдутся на расстоянии 5 м.
  5. Далее достроим прямоугольник. Отложим на шнурах длины сторон будущего фундамента 6 м и 8 м, и поставим пометки.
  6. Теперь нужно постараться натянуть третий шнур перпендикулярно к первому и скрепить их на пометке 8 м.
  7. Также натянем четвертый шнур перпендикулярно ко второму. Скрепим их на отметке 6 м.
  8. Сделаем пометки на третьем шнуре 6 м и на четвертом 8 м.
  9. Для получения прямоугольника нужно, чтобы пометки на третьем и четвертом шнурах совпали. Для этого мы будем перемещать их до совпадения.
  10. Проверяем наш прямоугольник, измерив его диагонали. Если они равны, значит, мы получили желаемый прямоугольник
Второй вариант. Паутина.
  1. Для начала нужно нарезать куски бечевки, по длине сторон фундамента. Напоминаю, что мы решили разметить фундамент со сторонами 6 м на 8 м. Также нам нужны две диагонали, которые в нашем случае равняются 10 м. Оставьте на бечевках запас длины на их закрепление.
  2. Соедините Вашу «паутину», скрепив стороны и диагонали по углам. Диагонали в точке пересечения скреплять не обязательно.
  3. Натяните первую бечевку и создайте первый и второй угол. Закрепите ее при помощи колышков.
  4. Натягиваем диагональную бечевку к третьему углу. Постарайтесь, чтобы бечевки не провисали и были максимально натянутыми. Фиксируем третий угол, при помощи колышка, и первый угол становится прямым
  5. По аналогии натягиваем четвертый угол и фиксируем колышком.
Способы разметки под различные фундаменты
Для ленточного фундамента

При проведении разметки для ленточного фундамента обязательно нужно делать запас от длины стен около 1 м, Так как закладывание фундамента предусматривает рытье котлована, и при установке кольев по точным размерам, они упадут при копании.

Для свайного и столбчатого фундамента

При разметке этого фундамента вышеуказанный запас длины не нужен, и выполнить его монтаж намного труднее.

Разметка делается при помощи двухъярусной обноски, где нижний ярус – это уровень столбов, а верхний ярус – уровень ростверка.

Для плитного фундамента

Делается простейшим способом — строим прямоугольник по размерам фундамента по вышеуказанной теореме

В целом ничего сложного в проведении разметки для плитного фундамента своими руками нет. Цена вопроса – это стоимость шнура, доски для обноски, или колышков.

Разметка участка под фундамент

В данной статье опишем процесс разметки участка под фундамент своими руками.

Общие правила для любого фундамента

Выбираем точку отсчета. Первую сторону нашего фундамента нужно привязать к какому-нибудь объекту нашего участка.

Пример. Сделаем так, чтобы наш фундамент (дом) был параллелен одной из сторон забора. Следовательно, первую бечевку натягиваем равноудалено от этой стороны забора на нужное нам расстояние.

Построение прямого угла (90⁰). В качестве примера будем рассматривать прямоугольный фундамент, в котором все углы максимально близки к 90⁰.

Существует несколько способов как это сделать. Мы рассмотрим 2 основных. © www.gvozdem.ru

Способ 1. Правило золотого треугольника

Для построения прямого угла будем применять теорему Пифагора.

Чтобы не углубляться в геометрию попробуем описать проще. Чтобы между двумя отрезками a и b сделать угол в 90⁰ нужно сложить длины этих отрезков и вывести корень из этой суммы. Получившиеся число будет являться длинной нашей диагонали соединяющей наши отрезки. Очень просто расчет сделать с помощью калькулятора.

Обычно при разметке фундамента берут размеры сторон, чтобы при выведении из корня получалось целое число. Пример: 3х4х5; 6х8х10.

Если у вас есть рулетка, то в целом проблем не возникнет, если вы будете брать отрезки отличные от общеиспользуемых. Например: 3х3х4,24; 2х2х2,83; 4х6х7,21

Если измерения мы производили в метрах, то значения получаются очень даже понятными: 4м24см; 2м83см; 7м21см.

Калькулятор

Также стоит отметить, что измерения можно производить в любых системах измерения длины главное использовать известное нам соотношение сторон: 3х4х5 метра, 3х4х5 сантиметра и т.п. То есть, если даже у вас нет инструмента для измерения длины, то можно взять, например, рейку (длина рейки не имеет значения) и померить ей (3 рейки х 4 рейки х 5 реек).

Теперь давайте посмотрим как это применить на практике.

Инструкция по разметке прямоугольного фундамента

Способ 1. Правила золотого треугольника (т.Пифагора)

Рассмотрим на примере построение прямоугольного фундамента с размерами 6х8м с помощью золотого треугольника (т.Пифагора).

1. Размечаем первую сторону фундамента. Это самая простая часть в построении нашего прямоугольника. Главное, что нужно помнить. Если хотим чтобы наш фундамент (дом) был параллелен одной из сторон забора либо другого объекта на участке или за его пределами, то первую линию нашего фундамента делаем равноудаленной от выбранного нами объекта. Данную процедуру мы описывали выше. Для размещения первой бечевки можно использовать колушки, прочно закрепленные в грунте, но в идеальном варианте для данной цели использовать обноску. Ее и будем использовать. Расстояние между обносками для данной стороны сделаем 14м: между обносками и будущими углами по 3м и 8м под фундамент.

2. Натягиваем вторую бечевку максимально перпендикулярно первой. Идеально перпендикулярно на практике натянуть сложно, поэтому на рисунке мы также отобразили ее не много отклоненной.

3. Скрепляем обе бечевки в точке пересечения. Скрепить можно скобкой либо скотчем. Главное чтобы надежно.

4. Приступаем к формированию прямого угла с применением теоремы Пифагора. Будем строить прямоугольный треугольник с катетами 3 на 4 метра и гипотенузой 5 метров. Для начала отмеряем на первой бечевке 4 метра от места пересечения бечевок, а на второй 3 метра. Ставим отметки на шнурке с помощью скотча (прищепка и т.п.).

5. Соединяем рулеткой обе отметки. Один конец рулетки фиксируем у отметки в 4 метра и ведем в сторону отметки в 3 метра на другой бечевке.

6. Если у нас прямоугольный треугольник, то обе отметки должны сойтись при расстоянии в 5 метров. В нашем случае отметки не сошлись. Поэтому перемещаем бечевку в нашем случае вправо до того момента когда отметка на 3 м совпадет с делением рулетки на 5 м.

7. В итоге у нас получился прямоугольный треугольник с углом в 90⁰ между двумя бечевками.

8. Больше отметки нам не нужны и их можно убрать.

9. Приступаем к построению прямоугольника. Отмеряем на обеих бечевках длины сторон нашего фундамента 6 и 8 метров соответственно. Ставим отметки на бечевках.

10. Натягиваем третью бечевку максимально перпендикулярно к первой бечевке. Скрепляем обе бечевки на отметке в 8 м.

11. Натягиваем четвертую бечевку максимально перпендикулярно ко второй бечевке. Скрепляем обе бечевки на отметки в 6 метров.

12. Делаем отметки на третьей бечевке 6 метров и на четвертой 8 метров.

13. Чтобы получить четырехугольник с прямыми углами в нашем случае необходимо, чтобы обе отметки на третьей и четвертой бечевках совпали. Для этого перемещаем обе бечевки до момента соединения отметок.

14. В итоге, если все правильно измерили, то у нас должен получиться правильный прямоугольник. Давайте проверим, получился ли он с помощью измерения диагоналей.

15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае, мы имеем правильный прямоугольник. Диагонали имеют одинаковую длину и в равнобедренной трапеции. Но у нас известен один угол в 90⁰, а в равнобедренной трапеции таких углов нет.

16. Готовая разметка прямоугольного фундамента с применением теоремы Пифагора. © www.gvozdem.ru

Способ 2. Паутина

Очень простой способ сделать разметку в виде прямоугольника с углами в 90⁰. Самое главное что нам понадобится — это бечевка, которая не растягивается, и точность ваших измерений с помощью рулетки.

1. Нарезаем куски бечевки, которые нам понадобятся для формирования разметки. В данном примере мы строим фундамент со сторонами 6 на 8 метров. Также для правильного построения прямоугольника нам понадобятся равные диагонали, которые для прямоугольника 6 на 8 метров будут равны 10 метрам (т.Пифагора описана выше). Также нужно взять запас длины бечевок на крепление.

2. Соединяем нашу «паутину» как на рисунке. Скрепляем стороны с диагоналями в 4 местах по углам. Сами диагонали в точке пересечения скреплять не нужно.

3. Натягиваем первую бечевку (точки 1,2). Крепить ее будем с помощью колышков. Главное чтобы колышки крепко держались в земле и при натяжении нашей конструкции их не увело. Этот важный момент нужно учесть.

4. Натягиваем угол 3. Главное условие чтобы бечевка 1-3 и диагональ 2-3 не провисали и были максимально натянуты. После фиксации с помощь колышка в точке 3 мы имеем угол в точке 1 в 90⁰.

5. Натягиваем угол 4 и устанавливаем колышек. Следим, чтобы бечевка в точках 2-4, 3-4 и диагональ 1-4 не провисали и были максимально натянуты.

6. Если соблюдены все условия, то в результате у нас должен получиться прямоугольник с углами максимально близкими 90⁰.

Разметка под фундамент дома

Разметка под столбчатый фундамент

Делаем двухъярусную обноску. Нижний ярус – это уровень столбов.

Верхний ярус обноски – уровень ростверка.

Разметка под ленточный фундамент

Создаем прямоугольник для внешнего контура применяя т.Пифагора. Затем отступаем на величину, равную ширине ленты и делаем внутренний контур.

Разметка под плитный фундамент

Самой простой способ разметки. Строим прямоугольник по размерам фундамента применяя теорему Пифагора для нахождения прямого угла. © www.gvozdem.ru

В данной статье мы рассмотрели, как произвести разметку под фундамент своими руками с построением прямоугольника с углами в 90⁰. В целом ничего сложно в разметке нет. Цена вопроса – это стоимость бечевки, доски для обноски (эконом вариант — колышки) и умение пользоваться рулеткой.

Источники: http://stroitel-list.ru/fundament/kak-vypolnit-razmetku-fundamenta-pod-dom-svoimi-rukami.html, http://domsdelat.ru/fundament/razmetka-fundamenta-svoimi-rukami.html, http://www.gvozdem.ru/stroim-dom/razmetka-pod-fundament.php

Как правильно сделать разметку фундамента?

С первого взгляда, разметка фундамента своими руками для любого строения кажется делом совсем непростым. Но, как говорит известная народная пословица, глазам бояться, а рукам делать. Самое главное здесь – это распределить весь процесс на определенное количество простых операций. Кратко рассмотрим каждую из них в этой статье.

Правильно сделанная разметка под фундамент обеспечит следующие плюсы:

  • Постройка стен не потребует затраты лишних усилий;
  • На покупке строительных материалов удастся существенно сэкономить;
  • Строение будет возводиться в четких рамках проекта, а неприятных неожиданностей в дальнейшем не случится.

Во время работы над созданием всей проектной документации следует обращать внимание не только на фактуру строительных материалов, но также и на их параметры. В том случае, когда разметка по каким-то причинам производится с ошибками, постройка несущих конструкций не пойдет по задуманному ранее плану.

Предварительно разметке плиточного или ленточного фундамента следует определиться с территорией, на которой будет размещаться будущий дом. Необходимо уделить особенное внимание ровности строительной площадки. После этого определяют тип фундамента и его размеры. Они зависят от будущей предполагаемой нагрузки, а также климатического пояса, в котором будет осуществляться строительство.

Когда тип основания и его размеры уже определены, можно приступать к разметке одной из стен. Первоначально можно размечать как боковую или заднюю, так и фасадную стену.

Правильно выполненная разметка представляет собой залог качественного фундамента. Допустим, уже вырыт котлован необходимой длины. Чем же заняться дальше? В самом начале следует восстановить разметку углов. В этом помогают вбитые колышки, от каждого из которого отступают по метру и вбивают обноску. Торцы обноски обязаны быть  немного выше верхней линии будущего фундамента.

Следующим шагом должен стать «прострел» горизонтальной плоскости, а также определение высоты верхних линий фундамента. Делается это с помощью нивелира. После отметки верхней линии фундамента на каждой из стоек их пары скрепляются досками, после чего натягиваются шнуры.

Когда углы одной стены уже определены, можно приступать к разметке последующей, которая располагается параллельно. Данная процедура осуществляется точно по такому же алгоритму. Заново забиваются необходимые стойки, на которые переносят верхнюю линию фундамента с помощью нивелира. В результате по созданным наметкам прикрепляют доски обноски, а затем размечают боковые стены.

После окончания процедуры разметки верха фундамента можно приступать к разметке основания. Здесь стоит запомнить наиболее важное правило: основание обязано быть строго горизонтальным.

Расчет глубины

Для того чтобы вычислить необходимую глубину, следует отложить от верхней линии фундамента длину его блоков. В конечном результате получается именно та линия, где будет находиться дно фундамента. К проведению расчетов следует относиться очень внимательно. Ведь самая малая погрешность, как правило, приводит к необходимости в дальнейшем «подтягивать» первые ряды кладки, либо же вообще срезать нижнюю часть бетонных блоков. Кому нужны такие хлопоты или плохая кладка?

С первого взгляда может показаться, что разметить фундамент очень уж сложно. Не стоит забывать о том, что стены будущей кладки должны пролегать строго посередине ее основания. Особенной точности можно достичь следующим образом. Сформировавшиеся углы верхней части фундамента переносятся на дно котлована и отмечаются специальными колышками. Именно такие колышки и служат основой для будущей разметки под фундамент.

Упомянем еще об одной важной детали, которую ни в коем случае нельзя упускать из виду. Каждый профессиональный строитель знает: необходимо следить, чтобы основание фундамента выступало за его основную стену приблизительно на сто миллиметров. Также немаловажно и верно определиться с положением опалубки, по которой в дальнейшем будет заливаться основание. Щиты опалубки выверяются строительным уровнем.

Для чего нужен запас?

Суть заключается в том, что для хорошей закладки фундамента приходится сначала вынимать немалое количество земли. Поэтому когда колышки устанавливаются без учета запаса, они могут попросту упасть во время выкапывания земли. В таком случае вы идете на риск утерять всю разметку.

Альтернативой легко теряемым колышкам может стать, к примеру, двухметровая доска, к которой прибивается пару колышков. В торец такой доски предварительно вбивают несколько гвоздей, чтобы шнур легче двигался. Подобное приспособление в сфере строительства известно под названием «обноска». С его помощью появляется возможность размещать фундамент с точностью вплоть до миллиметров. Разметка же плиточного или столбчатого фундамента не подразумевает подготовки запаса, а потому делать ее гораздо сложнее.

Дренажная система

Начиная разметку фундамента любого здания, следует вспомнить о том, что никакой фундамент не продержится долго без четко продуманной дренажной системы. Если система отведения воды плохо работает (к примеру, основание фундамента расположено ниже позиции сброса воды), дренажную систему следует прокладывать непосредственно через основание и выводить на водосборный колодец. Его размещают в подвальном помещении. Минус такой системы заключается в необходимости периодически отводить грунтовые воды через стенку фундамента, откачивая насосом.

Независимо от того, какую дренажную систему вы предпочтете, помните об основном правиле: дренажные трубы нужно укладывать до того момента, пока вы приступите к заливке раствора бетона. Поэтому полная совокупность расчетов системы дренажа считается обязательной частью расчетов любого фундамента.

Разметка арматуры

Основание каждого фундамента принято усиливать, устанавливая вертикальную арматуру. Она служит для того, чтобы связывать кладку из блоков с дном фундамента. Прутья арматуры располагают четко по центральным линиям блоков в области пустот, после чего эти пустоты заливают жидким раствором бетона.

Для того чтобы установить арматуру правильно, следует точно определить местонахождение середины фундамента. Еще одна важная деталь заключается в том, что устанавливать арматуру нужно быстрее, пока раствор бетона не начал затвердевать. Потому-то каждый из необходимых расчетов желательно производить еще до установки, не отвлекаясь от основных работ.

Последовательность устройства арматуры:

  • После установления опалубки  в щиты в районе середины стены вворачиваются шурупы. Такая процедура дает возможность натягивать шнуры и размечать оси стен уже после заливки бетона;
  • После предыдущих действий можно начинать устанавливать арматуру. Отступать от угла стены нужно приблизительно на сто миллиметров. Дальнейшие прутья принято устанавливать с интервалами в восемьсот миллиметров;
  • Если вы не желаете, чтобы стены были блочными, в верхней части основания следует делать шпоночную канавку. Это необходимо для его соединения со стеной. Остановимся немного подробнее на изготовлении шпоночной канавки. Во время заливки основания фундамента сверху вставляют брусок размерами 50*50 сантиметров. Он удаляется после окончательно затвердения бетона. Необходимо также следить за тем, чтобы канавка ровно пролегала по оси стен фундамента. В свою очередь эта ось обязана располагаться в середине основания.

Разметка бетонных блоков

По окончанию заливки основания должно пройти несколько дней. Потом следует аккуратно снимать опалубку и бережно размечать бетонные блоки. Существует несколько вариантов выполнения. Остановимся подробней на самом простом из них, реализовать который сможет, пожалуй, даже новичок в строительстве. В первую очередь, здесь будет необходима рейка-порядовка.

Если в каждом из углов устанавливать рейки-порядовки, укладка блоков значительно ускоряется. Данный процесс выглядит следующим образом. На рейке отмечается верхняя линия фундамента. После этого делается разметка от верха рейки с интервалом в дести миллиметров. Остановимся на этом месте подробнее.

Первоначально следует размечать наружные углы фундамента. Определяются они с помощью отвеса, который опускают из точек пересечения шнуров. Потом в каждом из углов устанавливается металлическая рейка-порядовка, которая отличается от других реек Г-образными кронштейнами, приваренными к своим окончаниям. Рейки дюбелями прикрепляются к бетону.

Необходимо внимательно следить за вертикальным установлением реек. Здесь нужно обойтись без отклонений, зафиксировав все подкосами. Потом с того верхнего места, где пролегает шнур, размещаются блоки. Интервал берется в двести миллиметров. Для окончания разметки натягивается шнур между рейками-порядовками в том месте, где расположена нижняя отметка.

Не следует сильно расстраиваться, если с первой попытки вам не удастся достичь правильных результатов. Любая неточность может быть исправлена. К примеру, когда расстояние получается меньше пяти метров, то соответственно меньшим девяноста градусов оказывается и угол между шнурами. Разумеется, что если длина превысит пять метров, то и угол будет больше девяноста градусов. Чтобы угол получился идеально прямым, необходимо выравнивать один конец второго шнура влево или вправо.

При разметке ленточного фундамента под дом следует рассчитывать также и внутренний периметр, в обязательном порядке учитывая ширину ленты.



Разметка фундамента

Поскольку фундамент является важнейшей частью здания, правильное выполнение его разметки крайне необходимо. Будут обеспечены такие показатели, как достаточная прочность и устойчивость, при этом обеспечивается нужное распределение нагрузки.

Инструменты для выполнения разметки

Работы проводятся с использованием инструмента, позволяющего качественно и быстро выполнить задачу:
  • уровень;
  • отвес;
  • рулетка;
  • лазерные инструменты – нивелир, дальномер;
  • шнур.
Дополнительно используются деревянные колья и обрезки арматуры.

Особенности выбора участка

Работы начинаются с выбора участка, который определяется по следующим критериям:
  • перспективы проведения коммуникаций;
  • состояние дорожной сети;
  • географическая привязка к сторонам света.
Основным назначением разметки является создание правильной ориентации, применительно к местности, что позволит построить здание с учётом общепринятых технологических решений.

Процесс разметки фундамента

Работа будет проводиться в несколько этапов.

Первоначально осуществляется выявление угловых крайних точек — выявляются размеры объекта на местности. Любое здание традиционно привязывается к габаритам, причём не только угловым, но и линейным. Также существует привязка к геодезическим опорам, отмеченным в проектировочной разбивочной схеме. Требуется добиться верного расположения стен, которые должны быть параллельны границам участка. Определяются и фиксируются крайние точки стены, для чего используется лазерный дальномер и колья из дерева.


Начальной точкой является угол первой конструкции, от которого откладывается нужная длина. Чтобы рассчитать прямоугольный угол, необходимо найти диагональ, прибегнув к теореме Пифагора. Третий колышек, устанавливается в месте пересечения двух предыдущих кольев. Идентичный принцип используется при установке четвёртого колышка. Последовательность выполнения разметки будет следующей:

  • первая стена:
  • вторая стена – выбираем в качестве исходной точки угол первой;
  • расчёт диагонали угла;
  • выявление точек 3 и 4;
  • границы отмечаются при помощи канатов.
Так же смотрите:

Начинается работа по выкапыванию котлована, для чего в каждом из углов устанавливаются колья, являющиеся ориентиром. Используя колья, натягивают шпагат вдоль всего периметра будущего здания. После этого надо выяснить, каковым является горизонтальный уровень каждой из стен, для чего пользуются специализированными приспособлениями:

  • лазерный дальномер;
  • гидроуровень;
  • нивелир.
Определив нужные параметры, следует выполнить на кольях точную разметку, наносимую на одном уровне, при этом оптимальной высотой считается расстояние 30см. Когда измерения проведены, приступают к рытью траншеи, ориентируясь на метки в качестве точек, от которых отмеряют глубину, указанную в проектных документах.
Выполняя разметку котлована, надо учитывать, что его габариты должны на 0.5 метра превышать фундаментальное основание дома. Необходимо учесть, что если в процессе рытья используется техника, то необходимо осуществлять контроль глубины, что своевременно нивелировать отклонения от нормы. Используют для этих целей лазерный уровень. Когда этап завершён, следует натянуть шпагаты, пересечения которых переносится на дно, для чего вбивают колья и пользуются отвесом.

Особенности разметки фундамента

Размечая фундамент необходимо учитывать ряд особенностей, которые необходимо в строгости соблюдать:
  • идеально прямые углы здания;
  • абсолютное соблюдение размеров – не допустимы погрешности;
  • необходимо отдельно проводить разметку внутреннего и внешнего контура;
  • отдельно измеряют глубину основания;

Разметка основания из бетонных блоков, проводится после этапа заливки фундамента смесью. Выполнять разметку в этом случае, следует только после высыхания бетонной смеси и демонтажа опалубки. Отмечается на рейках верхняя линия основания, от которой делается разметка с интервалом 20см. Требуется точно соблюдать технологию, так как малейшие неточности приведут к тому, что здание будет иметь перекосы, а это чревато его обрушением и дальнейшими сложностями в процессе эксплуатации.


Полезные материалы









как разметить лазерным нивелиром самостоятельно

Качество и надежность любой постройки зависит от соблюдения конструктивных размеров всех узлов и элементов.

Именно поэтому все должна начинать качественная и правильная разметка под фундамент, от этого этапа будет зависеть и возможность выполнения всех строительных работ без лишних осложнений и последствий.

Инструмент для выполнения разметки

Для того чтобы выполнить разметку будущего фундамента необходимо позаботиться о наличие простого инструмента.

Обязательно понадобятся:

  • Рулетка, желательно металлическая, дело в том, что матерчатые модели имеют свойство растягиваться, искажая показания замеров. Лучше если длина рулетки будет превышать размеры стороны будущего фундамента.
  • Стальная проволока или бечева для нанесения разметки.
  • Деревянные колья.
  • Отвес и гидроуровень.

Ну и самый дорогостоящий инструмент — лазерный нивелир для разметки фундамента с функцией дальномера. Инструмент этого класса отличается высокой точностью.

Привязка к границам участка

В первую очередь необходимо начинать с привязки здания к местности. Необходимо учитывать все допустимые расстояния от границ участка. Следует помнить о том, что разметка должна осуществляться на максимально выровненном участке, наличие больших уклонов может внести погрешности.

Разметка фундамента под дом начинается со следующих действий:

  • В первую очередь необходимо отметить две крайние точки одной из стен, параллельных границе. Для этого вбиваются колья по крайним точкам будущей стены.
  • Третья точка должна соответствовать краю смежной стены. При этом необходимо выдержать прямой угол, любое отклонение приведет к нарушению геометрии здания.

Чтобы правильно отложить угол в 90 градусов на местности необходимо воспользоваться теоремой Пифагора, это первое, что нужно знать о том, как правильно разметить фундамент под дом:

А2 + В2 = С2, где

А — длина первой стены, В — длина второй стены, С — расстояние между крайними точками этих двух стен (гипотенуза прямоугольного треугольника).

При помощи двух рулеток, можно использовать два отрезка шнура расчетной длины (В и С соответственно), определяется место установки третьего колышка. Таким же методом определяем и место расположения четвертого угла здания.

После того как определены все четыре угла будущей постройки, необходимо проверить насколько правильно сделана разметка участка под фундамент. Для зданий прямоугольной формы следует применять правило равенства диагоналей. Различий в этих замерах быть не должно. Можно проверить и правильность разметки углов, применяется та же теорема Пифагора, но в более упрощенном виде.

Запомните правило трех цифр — 3; 4; 5. На натянутых шнурах от одного угла откладывается по одной стене расстояние в 3 метра, по второй 4 метра. Замер между этими двумя точками должен показать 5 метров. Если эти данные совпадают, значит, угол будущего здания составляет 90 градусов.

Разметка под траншеи для фундамента

Отступив от углов 60-80 см, вбивают еще по два колышка по каждой стене. При этом расстояние между ними должно соответствовать ширине траншеи. Следующее что надо сделать, чтобы разметить участок под фундамент, определить его верхнюю отметку.

Для этого необходимо применить лазерный или простой нивелир:

  • Каждый проект предполагает определение привязки к определенной геодезической отметке, которая покажет высоту конструкции фундамента.
  • При помощи нивелира данная отметка переносится на все установленные колья.
  • После этого между ними на этом уровне натягивается шнур или проволока по обеим сторонам будущей траншеи.

Благодаря этим линиям будет легко определить глубину канавы путем простого замера при помощи рулетки.

Если самостоятельный опыт работы с таким устройством отсутствует, стоит доверить этот этап работ профессионалу, который знает, как разметить фундамент нивелиром.

Основные правила следующие:

  • Все замеры лучше всего осуществлять с одной точки, так значительно уменьшается объем работ и повышается точность выполняемых замеров. Учитывая то, что дальность действия современных лазерных нивелиров достаточно высока, выполнить замеры с одной точки не составит труда.
  • При установке нивелира необходимо надежно зафиксировать треногу, любое изменение ее положения в процессе работ приведет к искажению результатов.
  • Нивелир должен быть установлен строго в горизонтальной плоскости. Для этого используют регулировочные винты, которые позволяют осуществить достаточно точную настройку положения. Контроль ведется по обыкновенным пузырьковым уровням, встроенным в конструкцию. Гораздо проще работать с современными моделями, которые оснащены системами автоматической настройки уровня положения, в этом случае от замерщика требуется лишь приблизительная регулировка.
  • Рекомендуется отложить на каком-нибудь стабильном объекте в зоне прямой видимости нулевую отметку, которой можно будет пользоваться на протяжении всего строительства. Это поможет избавиться от многих проблем в будущем.

Все эти прописные истины составляют основу понятия, как правильно сделать разметку под фундамент.

Некоторые особенности разметки котлована

Если под фундамент предполагается устройство общего котлована, а выемка земли будет осуществляться механизированным способом (экскаватором), необходимо помнить о следующих нюансах:

  • Границы котлована должны превышать размеры фундамента, оптимальным считается отступление от каждой стены на 0,5 метра.
  • Именно по этим меткам делается временная обноска шнуром. Следует помнить о том, что она может мешать передвижению техники, существует большая вероятность ее обрыва и потери ориентиров границ. Поэтому рекомендуется пробить под шнуром ряд ярких кольев по всему периметру, или провести отсыпку отличающимся по цвету материалом, например песком. После этого проволока или шнуры убираются и можно приступать к выемке грунта.
  • Учитывая высокую производительность техники, стоит с особой тщательностью контролировать глубину котлована.

Лишние 20-30 сантиметров извлеченного грунта могут существенно повысить стоимость всех работ. Поэтому выполнять работы нужно с постоянно установленным ориентиром.

Стоит сказать и несколько слов о том, как выполняется вертикальная разметка фундамента своими руками в случае, если предполагается монтаж сборной конструкции из блоков. Для этого необходимо подготовить четыре рейки-раскладки, с нанесенными делениями, обычно шаг составляет 20 см.

  • Данные элементы вбиваются по всем наружным углам будущего фундамента, при этом необходимо контролировать вертикальность реек. Раскладки погружаются в грунт до той поры, пока первая метка не выйдет на верхний уровень фундамента (нулевая отметка).
  • После этого на этом уровне натягивается шнур, от которого при помощи простейшего отвеса можно контролировать наружную сторону фундамента при монтаже.
  • В нижней части котлована, на уровне основы фундамента, так же натягивается шнур или проволока. Это позволит точно уложить подушку под блоки.
  • После этого можно приступать к монтажу.

Помните — от того насколько точно выполнена разметка, зависит успех всего строительства.

Основные способы разметки фундамента | Строительный портал BuildPortal


Многим кажется, что разметка фундамента — это быстро, легко и просто. Однако данный этап работ является очень ответственным. Эксперты отмечают, что при разметке фундамента размеры стен должны быть соблюдены с точностью до сантиметра, а углы — должны быть идеально ровными.

Разметка фундамента

Если разметка фундамента будет выполнена не точно или неправильно, это может привести к серьезным проблемам  при дальнейшем возведении дома. Как правило, исправить ошибки при последующих этапах строительства практически невозможно. А если и можно, то это обойдется достаточно дорого.

Особенно важна точная разметка фундамента при строительстве каркасных домов, домов из бруса, бревен, газобетона или керамических блоков, поскольку проекты таких домов разрабатываются с учетом типовых размеров строительных материалов. При неверной разметке такие дома просто нельзя будет поставить.

Именно поэтому, такой ответственный процесс строительства, как разметка фундамента, по словам специалистов, должны проводить профессионалы. Например, прорабы, опытные геодезисты.

Итак, проект дома с размещением его на участке готов. В нем соблюдены все особенности участка — ландшафт, грунты и т.д. Сам участок, где будет возводится будущий дом подготовлен к проведению первых строительных работ: выкорчеваны все деревья и кусты, скошена высокая трава, убран и вывезен мусор. Пора приступать непосредственно к разметке фундамента. В настоящее время наиболее часто используется два способа разметки:

 — с использованием шнура и

— с использованием колышек.

Основные преимущества данных способов разметки фундамента заключаются в том, что их можно применять независимо от того, как будет проводится выемка грунта под фундамент — вручную или при помощи техники.

Эти методы разметки фундамента обеспечивают более точный результат.

К тому же, такая разметка более надежная, чем, например, посыпка известью, которая может разрушиться под воздействием дождя или сильных порывов ветра.

Разметка фундамента с применением шнура

Такая разметка (ее еще называют обноской) используется для разметки краев фундамента или осей будущего дома.

Технология выполнения данной разметки достаточно проста: в землю вбиваются столбики к которым крепятся доски. Между этими досками натягивается шнур, трос или проволока. Как правило,  высота тросов по линии фундамента определяется прорабом.

Стоит отметить несколько важных момента. Во-первых,  доски обязательно должны быть расположены на одном уровне (это позволяет определить, имеет ли котлован соответствующую глубину). Во-вторых,  доски должны быть размещены на расстоянии, способствующему беспрепятственно проводить строительные работы, а именно, не мешать заезду техники (экскаватора) и складированию стройматериалов, предназначенных для возведения фундамента и т.д.

Разметка фундамента и использованием колышек

Процесс разметки фундамента данным способом выглядит следующим образом: подготовленные колышки вбиваются в землю в местах пересечения главных осей дома или на его внешних углах. Как правило, точки, зафиксированные колышками выносят за пределы планируемого котлована. Важный момент: данное расстояние выноса записывается в документации, так как позже нужно будет восстанавливать начальное расположение колышков.

Стоит отметить, что в зависимости от того, как будет рыться котлован, вручную или экскаватором, колышки выносят на разное расстояние. Например, если котлован будет рыться вручную, колышки переставляют ближе к месту выемки грунта, а если экскаватором — подальше. Это позволит беспрепятственно двигаться машине  на строительной площадке.

К слову, как отмечают специалисты, разметка фундамента с использованием колышек обходится на 30% дешевле, чем разметка с применением шнура.

Задачи профессионалов при разметке фундамента

Стоит отметить, что любая технология разметки фундамента требует к себе профессионального подхода и исполнения. Специалисты рекомендуют поручать проведение данных работ профессионалам. Как правило, это прораб и геодезист.

Именно геодезист должен провести фиксацию точек, так называемых реперам. Это — постоянные объекты, относительно которых можно в любой момент провести измерение, определяя точное расположение дома.

Также при разметке фундамента важно правильно определить характерные точки — оси или наружные углы дома. Как правило, количество данных точек будет варьироваться не только от сложности формы фундамента, но и от опыта и умения прораба (их должно быть не меньше четырех). Имея эти зафиксированные точки или оси, прораб определяет точное положение всех фундаментов будущего дома. Стоит отметить, что именно прораб отвечает за правильную разметку траншей фундамента.

Стоимость работ

Стоимость работ по разметке фундамента напрямую зависит от: сложности формы самих фундаментов. Чем сложнее «рисунок» фундамента, чем дороже обойдется его разметка.

Также, следует учесть, что привлечение в проект геодезиста также увеличивает стоимость проведения данных работ. В то же время, часто без этого специалиста просто нереально сделать точную разметку.

Кроме этого, нужно учесть и стоимость строительных материалов, которые используются при разметке фундамента.

Источник: www. budport.com.ua

Фото: www. strou-dom. net

Маркировка фундамента | Процедура маркировки фундамента

Фундамент — это компонент конструкции, соединяющий конструкцию с землей. Он несет нагрузки, которые передаются через конструктивную систему всего здания.

Типы фундамента

Фонд имеет два типа. Один из них мелкозаглубленный, а другой глубокий. Насыпные фундаменты, изолированные фундаменты являются примером мелкозаглубленного фундамента.Сваи, свайные стены и кессоны являются примером глубокого фундамента.

Цель фонда

1. Фундамент держит здание.
2. Выдерживает нагрузку всего здания.

Процесс основания

План этажа

Уровень: Ни одна часть пола не выше кого-либо.

Квадрат: Стены параллельны, а длина стен остается неизменной.

Отвес: 3 ступени

1.Ориентация здания на участке.
2. Наметить простой контур фундамента здания на земле;
3. Поместите доску вокруг контура фундамента и отметьте на досках положение внутренних стен, дверей и окон.

Прежде всего, разметка фундамента заключается в том, чтобы обозначить контур фундамента здания на земле. Затем ответственный на участке укладывает доски по контуру, а также отмечает на доске точки расположения дверей, внутренних стен и окон.

Наиболее важной частью фундамента является установка базовой точки фундамента. Базовую линию начинают от базовой точки с нитью для установки второй точки.

Формула для обозначения фундамента: Квадратный корень (L2 + B2).

Метка наносится на 4 фута от первой точки. Теперь от этой точки проводится отметка на 5 футов и также проводится дуга. После этого создается измерение на 3 фута от первой точки и рисуется дуга.После этого ответственный на участке ставит точку в месте пересечения обеих дуг.

От первой точки проложена нить с шагом прибл. проводится измерение точки пересечения обеих дуг и третьей точки. Итак, для разметки создается Г-образная фигура.

Сейчас ответственный на участке удалил точку пересечения обеих дуг. Снова он или она измеряет 10 футов рулеткой от первой точки, и точка фиксируется.С этой точки проводится еще одно измерение в течение 10 футов. Таким образом, общая площадь измерения составляет 20 футов.

После этого производится измерение от первой точки на протяжении 12 футов и фиксируется точка. Теперь от этой точки снимают мерку на 20 футов и фиксируют точку. Atlast полное измерение составляет 32 фута.

В этой статье мы обсуждаем фундамент, виды фундамента, назначение фундамента и процесс разметки фундамента. Если читателям нравится этот пост, пожалуйста, поделитесь с нами своими ценными отзывами.Читатели могут комментировать в разделе комментариев под статьей.

Чтобы получить более подробную информацию, просмотрите следующий видеоурок.

Видео Кредит: Мохан А

Порядок установки фундаментов

В этом строительном видео представлены подробные рекомендации по разметке фундамента. В видео дан план постройки гостиной и кухонной комнаты. Разметка центральной линии также снабжена 6 номерами столбцов. Первоначально вы должны установить базовую точку, так как это очень важно для разметки. После этого от этой базовой точки устраивается базовая линия с ниткой для фиксации второй точки.

Центральная линия стены, перпендикулярная длинной стене, отмечается под правильным углом. Прямой угол устроен путем создания треугольников со сторонами 3, 4 и 5 единиц длины.Если мы установим две стороны прямоугольного треугольника равными 3 м и 4 м, то предполагается, что третья сторона, то есть гипотенуза, равна 5 м. Для фиксации всех размеров следует использовать стальную ленту.

Здесь используется формула √(L2+B2).

Прямой угол можно зафиксировать с помощью теодолита. Этот инструмент очень удобен для исправления острых или тупых углов. Небольшие прямоугольные выступы обычно выкладываются квадратом каменщика.

Надлежащая маркировка фундамента особенно важна для новых стен, чтобы убедиться, что фундамент имеет точный размер и находится в идеальном положении, чтобы выдержать нагрузку стены. Хороший фундамент необходим для того, чтобы гарантировать, что никакое движение не может произойти, потому что любое движение может привести к трещинам и проблемам в здании, которое поддерживается фундаментом.

Чтобы получить полные инструкции, посмотрите следующее видео.


Фонд Теренса Кратчера отмечает 5 лет со дня убийства полицией бдением, общественные мероприятия

Некоммерческая организация, созданная после убийства полицией Талсана Теренса Кратчера в 2016 году, отмечает на этой неделе пять лет со дня его смерти серией поминовений и общественных мероприятий.

«В четверг, 16 сентября, исполняется пять лет с тех пор, как Теренс Кратчер был безжалостно и несправедливо убит офицером полиции Талсы Бетти Шелби во время обычной остановки», — написал Фонд Теренса Кратчера в программе мероприятий, опубликованной в Facebook. «Теренс, любимый семьянин, студент колледжа и член его церковного хора, был безоружен и поднял руки вверх, когда Шелби хладнокровно выстрелила в него.

, и работали на перемены и справедливость, которые еще не наступили.Однако даже несмотря на то, что местные лидеры могут быстро отклонить призывы к прогрессу как «радикальные», те, кто верит в справедливость в нашем городе и стране, отказываются отдыхать. На этой неделе, через пять лет после того, как жизнь Теренса оборвалась, фонд, названный в его честь, проведет серию мероприятий, направленных на то, чтобы добиться перемен и сохранить наследие Теренса». о новых законах о борьбе с протестами в Оклахоме, принятых после демонстраций против системного расизма и насилия со стороны полиции, а также о бдении при свечах в четверг.

«Пять лет назад семья Кратчеров во главе с невероятным доктором Тиффани Кратчер сказала: «Мы воспользуемся этим моментом и превратим трагедию в триумф. Мы воспользуемся этим моментом и позволим Теренсу кровь, его жизнь не были потрачены впустую и пролиты напрасно», — сказал член правления фонда Грег Робинсон во время виртуального мероприятия, открывающего неделю памяти в понедельник.

«5 лет НЕТ справедливости. 5 лет НЕТ мира. 5 лет просто БЕЗУМНАЯ ВЕРА», — написала в Facebook Тиффани Кратчер, сестра-близнец Теренса.«Будете ли вы продолжать ВЕРИТЬ вместе с нами?»

Шелби предъявили обвинение, но оправдали в убийстве Кратчера во время остановки транспорта. Впоследствии она уволилась из полицейского управления Талсы, но сегодня продолжает служить офицером полиции в офисе шерифа округа Роджерс.

Знакомство с новым календарем | Ярмарка штата Айова Blue Ribbon Foundation

10 января 2014 г.

Для работы и личной жизни я использую мобильный телефон, компьютер и iPad каждый день.Электроника чрезвычайно полезна, но иногда может потреблять много энергии. Даже будучи молодым «оцифрованным» взрослым, я все еще нахожу утешение в записи важных дат в физическом календаре, который висит дома на холодильнике. Мой любимый календарь на 2014 год состоит из 12 красивых закатов. (Это первый календарь, который я нашел в продаже после праздников.)

Я начал заполнять календарь, записывая дни рождения каждого члена семьи, предстоящие свадьбы и пару отпусков. Новое для меня в этом году, я добавил мероприятия Blue Ribbon Foundation.

Я постоянно напоминаю своим друзьям, что я действительно работаю больше, чем 11 дней Ярмарки. Весь персонал Фонда «Голубая лента» круглый год занимается планированием мероприятий по сбору средств, рекламой возможностей пожертвований в Фонд и подготовкой к Ярмарке 2014 года.

Обычно я излагаю свой «план игры» каждую неделю, продолжая изучать свою роль в Фонде. Я всегда с нетерпением жду того, что нужно сделать, как внедрять новые идеи и пытаюсь улучшить существующую успешную организацию.Позвольте мне быть первым, чтобы сказать, каждый день — приключение.

Ниже приведены некоторые конкретные даты в моем календаре:

  • 10–13 февраля: Iowa Beef Expo/Volunteers будут продавать товары
  • Ярмарки штата Айова.
  • 1 марта: Крайний срок для вступления или продления членских программ на 2014 год (Общество 1854, Ярмарка фанатов, Клуб Джейка)
  • 31 марта: Крайний срок подачи предметов благотворительной программы, которые будут размещены к Ярмарке 2014 (кирпичи, фонарные столбы, деревья)
  • 30 июня: Крайний срок для программы Block by Block (донорская стена в выставочном центре Jacobson)
  • 1 июля: Крайний срок подачи заявок на участие в конкурсе Iowan of the Day на ярмарке 2014
  • 12 июля: стартовый турнир Corndog
  • 7–17 августа: Ярмарка штата Айова

Мне не нужен август в моем домашнем календаре; Я могу в значительной степени гарантировать, что буду на Выставочном комплексе. Каким бы загруженным ни казался мой год, я знаю, что он пройдёт быстро. Я с нетерпением жду встречи с другими сторонниками Ярмарки штата Айова и завершения моего первого года работы в качестве сотрудника Фонда.

Если этот пост вдохновил вас добавить в свой календарь несколько мероприятий Blue Ribbon Foundation, просто помните, что чей-то день рождения приходится на 1 сентября.

Ниже приведены несколько фотографий заката на ярмарочной площади, которые были бы отличным дополнением к моему домашнему календарю.





ЗАЯВЛЕНИЕ ФОНДА ДЛЯ МАРКИРОВКИ МИРА, БЕЗ ДЫМА

Нью-Йорк, ноябрь.18 ноября 2021 г. (GLOBE NEWSWIRE) — Мы приветствуем многолетние усилия Американского онкологического общества (ACS) по борьбе с употреблением табака. В этом году Smokeout особенно важен, учитывая некоторые тревожные тенденции, которые мы наблюдаем в настоящее время в поведении курильщиков.

В 2020 году продажи сигарет выросли впервые за многие годы, а число американцев, обращающихся за помощью, чтобы бросить курить, резко упало на 27%, по данным Центров по контролю за заболеваниями.

В настоящее время почти полмиллиона американцев ежегодно умирают от курения.Сегодня во всем мире курит больше людей, чем 30 лет назад. Учитывая эти факты и тревожную картину прошлого года, если когда-либо и было время бросить все наши коллективные ресурсы на решение этой проблемы, то сейчас. В этом смысле отчет Комиссии и большинство имеющихся данных показывают, что продукты снижения вреда могут спасти миллионы жизней.

Буквально в прошлом месяце Управление по санитарному надзору за качеством пищевых продуктов и медикаментов разрешило маркетинг и продажу продуктов электронной системы доставки Vuse, что стало первым случаем, когда агентство разрешило маркетинг продукта для электронных сигарет.FDA основывало свое разрешение на данных, представленных производителем, которые «демонстрировали, что маркетинг этих продуктов подходит для защиты здоровья населения». Хотя многие в сфере борьбы против табака, включая ACS, не согласны с идеей о том, что продукты для снижения вреда от табака могут быть частью решения, мы считаем, что это решение FDA может и должно послужить катализатором для их пересмотра.

Тем не менее, Great American Smokeout является необходимым и необходимым инструментом, чтобы помочь курильщикам нашей страны бросить курить, и мы надеемся на сотрудничество со всеми без исключения заинтересованными сторонами, которые привержены прекращению курения в этом поколении.

Это заявление может быть приписано Николь Брэдли, пресс-секретарю Фонда «За мир без табачного дыма».

О ФОНДЕ «ЗА МИР, СВОБОДНЫЙ КУРению»

Фонд «За мир, свободный от табачного дыма» — это независимая некоммерческая частная организация США, действующая в соответствии со статьей 501(c)(3) и ставящая своей целью улучшение глобального здравоохранения путем отказа от курения в этом поколении. . Фонд поддерживает свою миссию по трем основным направлениям: здравоохранение, наука и технологии; Сельское хозяйство и средства к существованию; и трансформация отрасли.Фонд, финансируемый за счет ежегодных пожертвований от PMI Global Services Inc. («PMI»), независим от PMI и действует таким образом, чтобы обеспечить его независимость от любой коммерческой организации. Для получения дополнительной информации о Фонде посетите сайт www.smokefreeworld.org.

###



Отмечая самый смертоносный год в истории, Кампания за права человека объявляет о выпуске годового отчета о насилии в отношении трансгендеров и гендерно неконформных людей

В отчете этого года «Эпидемия насилия: фатальное насилие в отношении трансгендеров и гендерно-неконформных людей в Соединенных Штатах в 2021 году» установлено, что с начала года по меньшей мере 46 трансгендеров и гендерно-неконформных людей были убит в У.S. Из этих 46 жертв 29 были чернокожими и восемь латиноамериканцами. С января 2013 года HRC задокументировал более 250 трансгендеров и гендерно неконформных людей, ставших жертвами насилия со смертельным исходом. Две трети этих известных жертв были чернокожими женщинами, и почти 60% известных смертельных случаев были связаны с применением огнестрельного оружия. Это насилие со смертельным исходом затрагивает трансгендерных и гендерно неконформных людей по всей стране, при этом HRC и его сторонники отслеживают случаи насилия со смертельным исходом с 2013 года в 113 городах в 33 штатах, округе Колумбия и Пуэрто-Рико. Эти тревожные цифры, вероятно, занижают данные о смертельном насилии в отношении трансгендеров и лиц, не подтверждающих гендер, которые могут быть неправильно идентифицированы полицией, СМИ или другими источниками как трансгендеры или лица, не соответствующие гендерному признаку.

46 известных трансгендеров и гендерно неконформных людей, убитых на данный момент в 2021 году: Тианна Александр, Сэмюэл Эдмунд Дамиан Валентин, Бьянка «Маффин» Бэнкс, Доминик Джексон, Фифти Бэндз, Алексус Брэкстон, Чайна Каррильо, братья и сестры Джеффри «Джей Джей» Брайт. и Жасмин Кэннади, Дженна Фрэнкс, Даймонд Кайри Сандерс, Райанна Пардо, Джайда Петерсон, Доминик Люциус, Реми Феннелл, Тиара Бэнкс, Наталия Смэт, Ирис Сантос, Тиффани Томас, Кери Вашингтон, Джахайра ДеАльто, Шепчущий ветер дух медведя, Софи Васкес, Даника «Дэнни» Хенсон, Серенити Холлис, Оливер «Олли» Тейлор, Томас Хардин, По Блэк, Э. Дж. Бойкин, Тая Эштон, Шай Вандерпамп, Тьеррамари Льюис, мисс КоКо, Пух Джонсон, Дисая Монаи, Бриана Гамильтон, Кир Лапри Картье, Мел Гроувс , Royal Poetical Starz, Зоэлла «Зои» Роуз Мартинес, Джо Акер, Джесси Харт, Рикки Оутумуро, Маркиша Лоуренс и Дженни Де Леон. HRC также отслеживает дополнительные случаи смерти трансгендеров и гендерно неконформных людей.

Многие факторы приводят к этому насилию. Стигма в отношении трансгендеров может привести к отказу в возможностях в обществе, таким как дискриминация при приеме на работу и исключение из системы здравоохранения, а также к повышенным факторам риска, таким как бедность и бездомность. Сочетание этих факторов, которые часто усугубляются расизмом и сексизмом, может привести к повышенному риску насилия со смертельным исходом. Узнайте больше в недавно обновленном отчете HRC « Демонтаж культуры предвзятости: понимание насилия в отношении трансгендеров и прекращение кризиса ».

Хотя существуют некоторые средства правовой защиты трансгендеров и гендерно неконформных людей, такие как Закон о насилии в отношении женщин, Закон Мэтью Шепарда и Джеймса Берда-младшего о предотвращении преступлений на почве ненависти, решение по делу Босток против округа Клейтон, Джорджия , а также различные законы штата и местные законы — у нас по-прежнему отсутствует четкая федеральная защита от дискриминации для ЛГБТК+ людей, а широко распространенная стигма делает жизненное равенство недостижимым даже в регионах, где есть ЛГБТК+. В отчете излагаются реалии, которые замышляют подвергать трансгендеров риску, а также действия на федеральном уровне и уровне штатов, которые приблизит нас к прекращению насилия в отношении трансгендерных и гендерно неконформных людей.

На прошлой неделе HRC отметил Неделю осведомленности о трансгендерах, ежегодное мероприятие, посвященное освещению как прогресса, так и незавершенной работы в борьбе за трансгендерное и небинарное равенство. Кульминацией недели станет День памяти трансгендеров, который проводится ежегодно 11 ноября.20. Чтобы отметить неделю в этом году, HRC провел чтение книги «Кальвин» Ванессы и Дж. Р. Форда и провел последующую панельную дискуссию с черными и коричневыми родителями трансгендерной молодежи. Отделение HRC в Алабаме совместно проводит церемонию Дня памяти трансгендеров в Хантсвилле, штат Алабама. Директор штата Алабама Кармарион Д. Андерсон-Харви вернется в Орландо, штат Флорида, чтобы произнести проповедь TDOR в церкви Joy Metropolitan Community 21 ноября. Отделение HRC в Миссисипи проводит церемонию Дня памяти трансгендеров в Джексоне, штат Массачусетс, 20 ноября.


Для получения дополнительной информации о работе Кампании за права человека в области трансгендерного и небинарного равенства посетите сайт hrc.org/transgender.

Стандартные чертежи для подписи и маркировки (SMS)

M М-1 Разметка бордюра для приподнятых разделителей и островков июнь 2014 г.
М М-2 (1/3) Разметка перекрестков Январь 2020
М М-2 (2/3) Разметка перекрестка (двухполосная сельская местность) Май 2015
М М-2 (3/3) Детали обратной кривой осевой линии июнь 2014 г.
М М-3 Разметка и разметка терминалов автомагистралей июнь 2014 г.
М М-4 Детали разметки полосы обгона июнь 2014 г.
М М-5 Разметка железнодорожного покрытия июнь 2014 г.
М М-6 Словесные обозначения июнь 2014 г.
М М-7 Тротуарные буквы июнь 2014 г.
М М-8 Тротуарные буквы июнь 2014 г.
М М-9 Номера тротуаров июнь 2014 г.
М М-10 (1/2) Символы дорожной разметки июнь 2014 г.
М М-10 (2/2) Символы дорожной разметки июнь 2014 г.
М М-11 Разметка тротуара поворотной полосы июнь 2014 г.
М М-12 Стрелы неправильного направления июнь 2014 г.
М М-13 Разметка дорожного покрытия льготных полос Январь 2019
М М-14 Разметка и разметка пандусов для эвакуации грузовиков июнь 2014 г.
М М-15 (1/4) Разметка дорожного покрытия для въезда на автостраду, сужающаяся полоса ускорения август 2020
М М-15 (2/4) Разметка тротуара для въезда на однополосную параллельную автостраду август 2020
М М-15 (3/4) Разметка тротуара для въезда на двухполосную параллельную автостраду август 2020
М М-15-(4-4) Разметка дорожного покрытия для полосы параллельного разгона автострады июнь 2014 г.
М М-16 (1/2) Разметка тротуара для съезда с автомагистрали, сужающаяся полоса замедления август 2020
М М-16 (2/2) Разметка тротуара для съезда с автомагистрали, параллельная полоса торможения август 2020
М М-17 Разметка дорожного покрытия на полосе автострады август 2020
М М-19 (1/9) Легенда плана фальшпола август 2020
М М-19 (2/9) Детали неотражающего рельефного дорожного маркера июнь 2014 г.
М М-19 (3/9) Детали световозвращающего дорожного маркера июнь 2014 г.
М М-19 (4/9) Детали световозвращающего дорожного маркера июнь 2014 г.
М М-19 (5/9) Детали разметки дорожного покрытия для неразделенных автомагистралей Май 2015
М М-19 (6/9) Световозвращающие указатели дорожного покрытия (RPM) для неразделенных автомагистралей июнь 2014 г.
М М-19 (7/9) Краевая линия автомагистрали и разделенной автомагистрали и разметка полосы движения август 2020
М М-19 (8/9) Разметка полосы движения и разметка съезда или перекрестка Май 2015
М М-19 (9/9) Детали поперечного сечения дорожной разметки для автомагистралей и автомагистралей август 2020
М М-20 (1/2) Использование маркера Chip Seal для временной маркировки июнь 2014 г.
М М-20 (2/2) Использование маркера Chip Seal для временной маркировки июнь 2014 г.
М М-21 Детали поперечной отбойной полосы июнь 2014 г.
М М-22 (1/4) Продольная канавка, рисунок и расположение Сентябрь 2021
М М-22 (2/4) Сведения об исключении для продольной полосы вибрации Сентябрь 2021
М М-22 (3/4) Сведения об установке отбойника въездных и выездных пандусов Сентябрь 2021
М М-22 (4/4) Канавка, рисунок и местонахождение центральной линии виброполосы Сентябрь 2021
М М-23 Детали маркера объекта июнь 2014 г.
М М-24 Сведения о размещении маркера объекта июнь 2014 г.
М М-26 (1/5) Размещение разделителя и расстояние между ними Февраль 2021
М М-26 (2/5) Размещение разделителя и расстояние между ними Февраль 2021
М М-26 (3/5) Гибкие узлы делинеатора Февраль 2021
М М-26 (4/5) Разделитель квадратной стальной стойки Февраль 2021
М М-26 (5/5) Детали основы делинеатора Февраль 2021
М М-27 (1/2) Детали разграничения для срединных кроссоверов Февраль 2021
М М-27 (2/2) Детали разграничения для срединных кроссоверов Февраль 2021
М М-29 Сведения о расположении опорного маркера вне сети июнь 2014 г.
М М-30 Детали эталонного маркера вне основной линии июнь 2014 г.
М М-32 Детали маркера мостов и ограждений июнь 2014 г.
М М-33 Детали размещения и установки маркеров мостов и ограждений июнь 2014 г.
М М-34 Подробное описание оконечной клеммы ограждения июнь 2014 г.
М М-35 Маркер объекта для подушки для бочек с песком июнь 2014 г.
С С-1 Общие примечания к подписи Апрель 2019
С С-2 (1/2) S & W Таблица выбора отрывной стойки июнь 2014 г.
С С-2 (2/2) Сведения об установке отрывной стойки S & W июнь 2014 г.
С S-3 (1/16) Таблички с плоским листом Квадратная трубка Общие примечания июнь 2014 г.
С С-3 (2/16) Плоский прямоугольный указатель с одной стойкой — ширина 12, 18 и 24 дюйма июнь 2014 г.
С С-3 (3/16) Плоский прямоугольный указатель с одной стойкой — ширина 30, 36, 42 и 54 дюйма июнь 2014 г.
С С-3 (4/16) Плоский прямоугольный указатель с двумя опорами — ширина 36, 42 и 48 дюймов июнь 2014 г.
С С-3 (5/16) Плоский прямоугольный знак с двумя опорами — ширина 54, 60 и 72 дюйма июнь 2014 г.
С С-3 (6/16) Плоский прямоугольный знак с двумя опорами — ширина 84–144 дюйма июнь 2014 г.
С С-3 (7/16) Трехстоечная прямоугольная вывеска в сборе с плоским листом — ширина 48, 60 и 72 дюйма июнь 2014 г.
С С-3 (8/16) Трехстоечная прямоугольная вывеска в сборе с плоским листом — ширина 84–144 дюйма июнь 2014 г.
С С-3 (9/16) Предупреждающий знак в сборе — одна стойка июнь 2014 г.
С С-3 (16.10) Предупреждающий знак в сборе — две стойки июнь 2014 г.
С С-3 (16.11) Предупреждающий знак в сборе — три опоры июнь 2014 г.
С С-3 (12/16) Комплекты нескольких маркеров маршрута июнь 2014 г.
С С-3 (13/16) Сборки специальных знаков июнь 2014 г.
С С-3 (14/16) Детали стрингера для стоек квадратной трубы июнь 2014 г.
С С-3 (15/16) Фундамент для вывески квадратной трубы июнь 2014 г.
С С-3 (16/16) Детали основания скольжения из квадратной трубы июнь 2014 г.
С С-4 W-образная пластина предохранителя с отрывной стойкой и детали шарнира июнь 2014 г.
С С-5 W-образная деталь отрывной стойки июнь 2014 г.
С С-6 S4x7.7 Детали поста отделения июнь 2014 г.
С С-7 (1/3) Детали панели из алюминиевого профиля июнь 2014 г.
С С-7 (2/3) Детали установки вспомогательного знака из алюминиевого профиля июнь 2014 г.
С С-7 (3/3) Деталь установки выходной панели из алюминиевого профиля Май 2015
С С-8 (1/2) Плоская алюминиевая панель на отрывных стойках Деталь установки июнь 2014 г.
С С-8 (2/2) Алюминиевый штампованный знак на перфорированных стойках Деталь установки июнь 2014 г.
С С-9 (1/3) Установка знака на столбе июнь 2014 г.
С С-9 (2/3) Установка знака на сигнальном столбе июнь 2014 г.
С С-9 (3/3) Установка таблички на ленточный зажим Сентябрь 2018
С С-10 Веха и справочные указатели местоположения июнь 2014 г.
С С-11 (1/2) Конструкция вывески с конической трубкой, одинарная балка Апрель 2019
С С-11 (2/2) Конструкция вывески с конической трубкой, одинарная стойка луча и детали луча Апрель 2019
С С-12 (1/3) Тип A, B и стрелки вниз июнь 2014 г.
С С-12 (2/3) Стрелки типа C и D июнь 2014 г.
С С-12 (3/3) Деталь стрелы C2 июнь 2014 г.
С С-13 Детали идентификации знака июнь 2014 г.
С С-14 (1/3) Вращающийся знак открытия/закрытия июнь 2014 г.
С С-14 (2/3) Детали вращающегося открытого/закрытого знака июнь 2014 г.
С С-14 (3/3) Детали крепления вращающегося открытого/закрытого знака июнь 2014 г.
С С-15 (1/3) Прямоугольная складная вывеска в сборе июнь 2014 г.
С С-15 (2/3) Прямоугольная складная табличка Operation июнь 2014 г.
С С-15 (3/3) Алмазный складной знак в сборе июнь 2014 г.
С С-16 (1/2) Временные деревянные стойки Апрель 2019
С С-16 (2/2) < Таблица выбора временных деревянных штифтов Апрель 2019
С С-17 Баррикада в конце дороги июнь 2014 г.
С С-18 (1/11) Алюминиевый щит для граффити с выходом и указателем в сборе июль 2019
С С-18 (2/11) Алюминиевый щиток для граффити, правая боковая панель водителя июль 2019
С С-18 (3/11) Алюминиевый щиток для граффити, левая боковая панель водителя июль 2019
С С-18 (4/11) Алюминиевый уголок для граффити июль 2019
С С-18 (5/11) Алюминиевая пластина для сращивания граффити июль 2019
С С-18 (6/11) Алюминиевый плавник для защиты от граффити июль 2019
С С-18 (7/11) Верхняя панель из алюминиевого щита для граффити июль 2019
С С-18 (8/11) Боковая панель из алюминиевого щита для граффити июль 2019
С С-18 (9/11) Алюминиевый щит для граффити, правый переход от всадника июль 2019
С С-18 (10/11) Алюминиевый щит для граффити, левый переход от всадника июль 2019
С С-18 (11/11) Алюминиевая пластина для сращивания граффити для плавника июль 2019
С С-1 Защитная подушка для бочек с песком Декабрь 2018
С С-2 Амортизирующая подушка для бочек с песком Типовая установка Декабрь 2018
С С-3 (1/2) Временное бетонное ограждение июнь 2014 г.

Добавить комментарий

Ваш адрес email не будет опубликован.
