Кабель для гаража – обзор марок, подбор сечения, особенности монтажа

Как бы то ни было, но иметь электричество в таком полезном и многофункциональном месте необходимо. Всегда найдется ситуация, когда просто необходимо включить свет или использовать розетку. Поэтому стоит задуматься о подключении своего гаража к электрической сети.

Выбор кабеля для гаража

Прежде чем покупать нужное количество кабеля для подключения гаража к сети, следует провести предварительные расчеты, чтобы четко понимать, какой кабель подойдет для гаража. Неплохо бы иметь у себя электротехнический проект или хотя бы схему.

Выбор сети: 220 или 380 вольт

При монтаже электропроводки можно использовать либо кабели с алюминиевыми жилами, либо с медными. Еще важным нюансом является то, какая именно сеть вам потребуется – однофазная (220 вольт) или трехфазная (380 вольт).

Если в гараже предполагается лишь система освещения и минимальные работы с электрическим инструментом, то подойдет кабель 220 вольт, то есть двухжильный кабель – фаза, ноль.

Если вы планируете сейчас или в процессе эксплуатации гаража, устанавливать какие-то инструменты с мощными двигателями и высокой токовой нагрузкой, и не планируете переплачивать в дальнейшем за дополнительные работы, то рекомендуется сразу проводить кабель 380 вольт, то есть 4 жилы – фаза 1, фаза 2, фаза 3 и ноль.

Практическая разница между 220 и 380 В объясняется в видео ниже:

Обзор марок кабеля для гаража

1.Кабель для подключения вашего гаража может быть алюминиевым, наилучшим решением для подключения гаража будет СИП. СИП расшифровывается как Самонесущий Изолированный Провод. Плюсы использования СИП

  • Неприхотливость
  • Устойчивость к перепадам температур
  • Устойчивость к воздействию солнечных лучей.
  • Цена по сравнению с аналогами из меди
  • Доступность, так как СИП очень распространен
  • Можно не использовать дополнительных тросов для натяжки, так как кабель самонесущий
Полезно!
Больше информации по проводу СИП вы можете прочитать в нашей статье — Применение провода СИП

Минус в том, что алюминий уступает меди в качестве проводимости тока и устойчивости к нагрузкам. Можно перегреть и кабель начнет «сыпаться». СИП подходит наилучшим образом по соотношению цена и качество, надежность и простота монтажа.

ДЛЯ СПРАВКИ. СИП состоит из большого количества алюминиевых жил, что делает его достаточно эластичным, насколько это может себе позволить алюминиевый провод.

2. Кроме алюминиевого можно использовать медный кабель, который также имеет, как и положительные стороны по сравнению с алюминием, так и некоторые нюансы.

Итак, какой кабель использовать для подключения гаража, если выбирать из проводов с медными жилами?

Кабель может быть, как одножильным, так и многопроволочным, однако следует учесть, что для воздушного ввода все-таки лучше использовать все-таки многопроволочный кабель, так как он более эластичен.

По защите же кабеля можно сказать следующее, даже если кабель в двойной оболочке, изоляция прорезинена, то все равно экономить на броне проводе или хотя бы пластиковом гофрированном рукаве не стоит. Причиной тому воздействие солнечных лучей и погодных эффектов, а так кабель прослужит намного дольше.

Одной из лучших альтернатив алюминиевой проводке является медный провод. Наиболее подходящим для гаража несомненно является ВВГ. Данный тип кабеля получил наибольшее признание, и наиболее распространен для данной цели.

Кабель состоит из  однопроволочных или многопроволочных (при сечении >16мм2) жил, которых может быть до 5 штук включительно. Имеет виниловую защитная изоляцию, в свою очередь все жилы в кабеле покрыты наружным слоем изоляции.

Способы ввода кабеля в гараж

Различают монтаж и по способу ввода кабеля в гараж от линии электропередач или же другого источника электричества. По сути существуют два способа ввода – воздушный и подземный.

  • К воздушному способу ввода относят и использования троса натяжения, к которому крепится кабель.
  • Также к воздушному способу ввода относится прокладка проводов от линии к вводу при помощи специальных натяжителей, кабель при этом должен быть самонесущий.
    В противном случае предпочтительно использовать либо тросовую натяжку или подземный ввод кабеля в гараж.
  • Подземный способ часто используется по тем или иным причинам, из-за невозможности воздушного монтажа, дороговизны или конструктивных особенностей. Однако следует соблюдать два четких правила – прокладывать кабель следует только в металлической трубе или бронированном рукаве и следить за тем, чтобы линия пролегала ниже глубины промерзания грунта в вашем регионе.

Кабель для освещения в гараже – обзор марок и нюансы по монтажу


Для освещения в гараже обычно используется кабель сечением 1, 5 мм. Это обусловлено двумя факторами – дороговизна и достаточность. То есть не стоит переплачивать за более крупное сечение без явной на то необходимости.

Однако кто-то сомневается, или хочет выстроить схему таким образом, чтобы кабель был «про запас» с устойчивостью к нагрузкам, в этом нет ничего зазорного. Стоит все-таки отметить, что при правильной схеме подключения, сечения в 1,5 мм будет достаточно для устройства освещения в гараже.

Вариант проекта освещения в гараже

Какой кабель использовать лучше всего для освещения в однофазной системе 220 вольт? Лучше всего использовать медный кабель. Алюминиевый СИП еще подойдет для ввода в гараж, но для разводки проводов для подключения света такой кабель уже не годится. Да и в целом, всю внутреннюю разводку нужно делать одним типом кабеля, то есть медным.

Далее встает выбор – использовать многопроволочные жилы или однопроволочные? Здесь уже не существует четких предписаний. Внимание следует уделять удобству монтажа и конструктивным особенностям электрооборудования.

На что требуется обратить внимание? Особое внимание при устройстве освещения нужно уделить монтажу кабеля и другим элементам цепи. Кабель должен быть надежно зафиксирован – в кабельном канале, в гофрированном шланге на клипсах или же при помощи дюбель – хомутов, в зависимости от условий и желаний хозяина гаража. Выключатель, распределительная коробка, автоматный узел, осветительный прибор – все должно быть зафиксировано, во избежание несчастных случаев.

Лучшим решением будет полностью изолировать кабель от влияния факторов внешней среды, и от грызунов.

Какие марки подойдут именно вам? Кабель нужно подбирать под определенные нужды, однако есть неплохие универсальные варианты для устройства освещения в гараже. Вам подойдут такие модели как:

Кабеля могут отличаться по количеству жил, стоит обратить внимание, что вам для освещения в гараже может потребоваться не двухжильный кабель, а трехжильный.

Полезно!
Сравнительные обзоры ВВГ, ПВС и NYM в наших статьях: ПВС или ВВГ — в чем разница и что лучше? и NYM или ВВГнг — в чем разница?

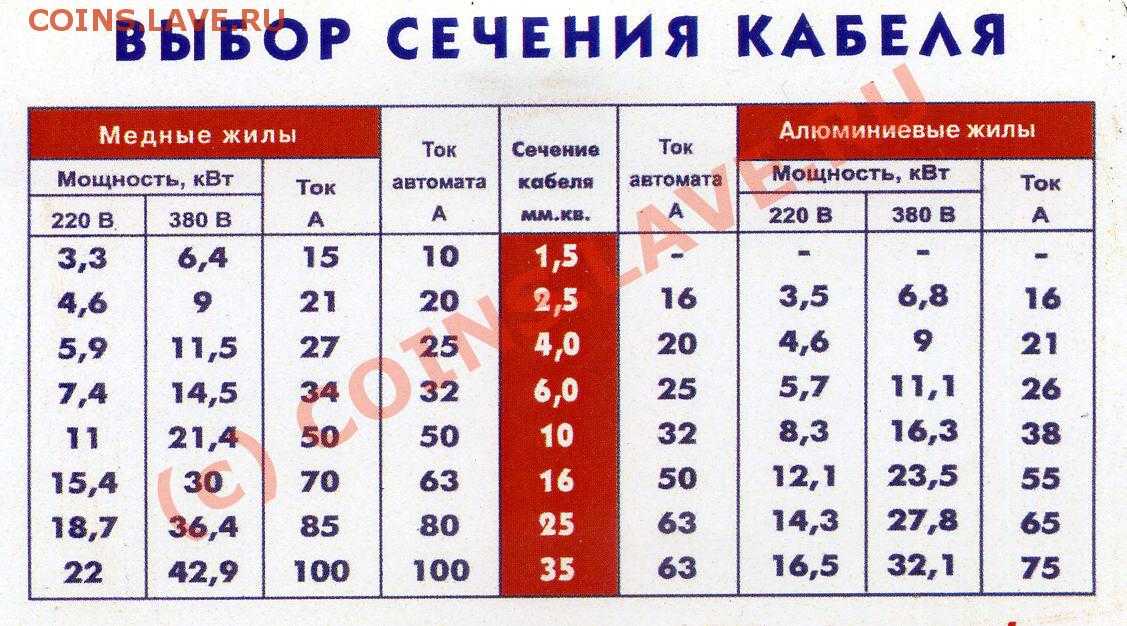

Расчет сечения кабеля для гаража

Для правильного расчета необходимого вам сечения кабеля нужно учитывать то, какое электрооборудование будет запитано в каждой конкретной точке, так и примерно подсчитать общую нагрузку по всему гаражу.

Для точных подсчетов со множеством точек и потребителей электричества лучше всего воспользоваться онлайн калькуляторами, коих полно в интернете. Однако, если в вашем гараже не предусматривается каких-то «тяжелых работ» со сварочными аппаратами, циркулярной пилой и так далее, то кабеля сечением 2,5 мм2 будет достаточно. Если же вы хотите в дальнейшем работать со сварочным аппаратом и другим мощным электрооборудованием, то наилучшим вариантом будет кабель сечением выше 4 мм

2.

Полезно!
Методика расчета сечения кабеля с примерами приведена в нашей статье — Как выбрать сечение кабеля для квартиры?

Нужны кабельные комплектующие? Соберем заказ!
Отправьте заявку он-лайн или позвоните по бесплатному номеру 8 (800) 555-88-72

Отправить заявку

Провод для проводки в гараже

Выбор электрокабеля для проводки – важный и ответственный этап в процессе организации подключения гаража к электричеству.

Требования, предъявляемые к электрическим линиям

Выбирая кабель для проводки, руководствуйтесь советами опытных электромонтажников или собственными расчетами. Существуют общепринятые правила и СНиП, которые регламентируют применение металлических шнуров для кабелей. И использование этих правил обеспечивает безопасность и долговечность проводки в доме или гараже.

Прежде чем выбрать электрокабель, учтите, что сеть должна выдерживать значительную нагрузку, ведь в гаражах включают не только лампочки, но и:

  • болгарки
  • станки
  • сварочные аппараты

Если не предусмотреть это, можно столкнуться с проблемами в виде замыкания или пожара, а это может иметь неприятные последствия не только для техники, но и для людей.

Для настройки электропроводки редко используют отдельно металлические шнуры. Обычно применяют трехжильный кабель. В его основе лежит алюминиевая или медная проволока. В зависимости от типа металла она обладает разным сечением и выдерживает разный уровень напряжения.

Автоматы и УЗО

Автоматы применяются с учетом нагрузки, которую может выдержать электросеть в помещении. При ее увеличении автомат отключает подачу электричества, чтобы избежать замыкания. Используют такие типы автоматов:

  • в быту – от 3000 А
  • на вводе в квартиру – от 6000 А
  • в производственных помещениях – 6000-10000 А

В гараже целесообразно ставить автомат третьего типа. Проводка должна соответствовать допустимому напряжению. Не пренебрегайте этим правилом, ведь слишком сильная нагрузка может привести к серьезным последствиям.

Для защиты человека от повреждения током применяется еще один вид автоматов – устройство защитного отключения. Оно не только отключает ток в момент случайного прикосновения к электросети, но и служит для контроля состояния их изоляции. Существуют приборы, которые совмещают в себе функции обычного автомата и УЗО. Их очень удобно использовать в небольших помещениях.

Алюминиевый провод

Алюминий – распространенный материал, соответственно, кабели с ним стоят меньше, чем с медью. Также этот материал достаточно легкий, поэтому его удобно использовать для уменьшения воздействия на место крепления.

Такая проводка обладает повышенным электрическим сопротивлением, поэтому по новым требованиям рекомендуется применение электрошнуров с сечением не менее 16мм. А это значит, что используется электрокабель большей толщины. При этом стоит учитывать, что этот металл обладает свойством окисляться при взаимодействии с кислородом, а образующаяся пленка имеет пониженную токопроводимость. Находясь в кабеле, она появляется в верхней части, уменьшая тем самым поперечное сечение и увеличивая сопротивление. При значительном напряжении такой металлический шнур нагревается. Но этого можно избежать, если использовать в гараже проволоку с достаточным сечением.

Существуют правила эксплуатации таких электрокабелей:

  • достаточное поперечное сечение
  • применение зажимных контактов и специальной смазки для соединения отдельных частей
  • срок эксплуатации составляет не более 25 лет

Алюминий обладает свойством расширяться при нагревании. То же самое происходит с металлическими шнурами. При нагрузке они могут увеличиться в диаметре, но после остывания приобретают привычную форму. За счет этого может наблюдаться ослабление контактов на концах электропроволок, поэтому периодически проверяйте и подтягивайте их. Также обязательно ставьте автоматы или УЗО в гараже.

Медный провод

Электропровода из этого металла характеризуются меньшим удельным сопротивлением. То есть при одинаковом размере сечения такой металлический шнур пропустит больше тока, чем алюминиевый. Также медный провод имеет следующие свойства:

  • устойчив к физическому воздействию
  • обладает большим сроком эксплуатации
  • не снижает уровень токопроводимости при окислении

Как и алюминий, медь окисляется. Но пленка, образующаяся на поверхности, имеет совсем другие свойства. В отличие от пленки на алюминии, она обладает большей токопроводимостью. Но ее легко нарушить, для этого достаточно скрутить два электрокабеля. Окисление происходит при невысокой температуре, процесс ускоряется при нагревании меди свыше 70 градусов.

Исходя из свойств медного электропровода, очевидно, что его использование позволяет получить качественный и безопасный кабель для проводки в гараже.

Сравнение свойств электропроводов и применение их в одной проводке

Чтобы рассчитать сечение и выбрать, какой кабель будет использоваться для проводки в гараже, ориентируйтесь на данные из таблицы.



Сечение, мм2

Медь

Алюминий

Ток, А

Мощность, кВТ

Ток, А

Мощность, кВт

220 В

380 В

220 В

380 В

6

34

7,4

12

26

5,7

9,8

10

50

11

19

38

8,3

14

16

80

17

30

55

12

20

25

100

22

38

65

14

24

35

135

29

51

75

16

28



Данные таблицы наглядно показывают, насколько медные провода эффективнее. Если вы не имеете возможности сделать всю проводку в гараже из кабеля электропроводами из меди, комбинируйте. Но при этом желательно придерживаться некоторых рекомендаций.

Рекомендации к применению электропроводов

Определите, какие розетки будут использоваться для мощных приборов и подведите к ним провода из меди. Так вы обезопасите себя от перегрева кабеля и его выхода из строя. А к осветительным приборам можно подвести алюминиевые провода. Нагрузка на них не настолько велика, поэтому здесь можно сэкономить, но не забывайте об установке автоматов. Учтите, что скручивать медные и алюминиевые провода нельзя. Это обусловлено их физическими свойствами. За счет разной токопроводимости, места соединения будут нагреваться. Так как алюминий расширяется при нагревании, а медь нет, то будет иметь место некоторая деформация провода из первого металла.

Поэтому для использования электропроводов из разных металлов применяют соединение «орешек». В нем используются три пластины. Таким образом, разные металлы контактируют друг с другом через пластину. И удается избежать сложностей, которые возникают при скручивании разных типов электропроводов. Также соединение может происходить с помощью пружинных клемм, при этом зачищаются первые 15-20 мм проволоки. После этого она вставляется в отверстия, где зажимаются рычагами, в середине таких клемм находится смазка, которая предотвращает окисление.

Выбирая тип электрокабеля, ориентируйтесь на его маркировку. Есть электрошнуры, которые специально используют под штукатурку. Они устойчивы к воспламенению и горению. Другие виды удобны при работе с гипсокартоном, они не только не горят, но и не дымят. Также важный параметр – количество жил. Дополнительно электрошнур маркируется буквами, которые означают вид изоляции. Она может быть выполнена из ПВХ или вообще отсутствовать.

Какой марки электрический кабель или провод выбрать для дома, гаража?

Любая замена или ремонт электропроводки начинается с покупки электрического кабеля! В своей практике Я столкнулся с тем, что люди при покупке электрического кабеля делают не верный выбор по не знанию и руководствуясь советами продавцов или электромонтеров, а не опытного электромонтажника, владеющего всеми современными знаниями и правилами устройства и прокладки электропроводки.

Многие думают, что не стоит соблюдать общепринятые правила и Госстандарты. Это в корне неправильно так, как показала моя богатая практика- соблюдение всех правил и норм при осуществлении электроремонта и электромонтажа- это не только подчеркивает профессионализм исполнителя, но и залог надежности, безопасности и долговечности электропроводки в вашем доме, гараже или квартире.




Я в своей деятельности не применяю проводов потому что, во-первых, сегодня разрешено электрические провода прокладывать только скрыто в стене или полу в ПНД или гофрированных трубах- Вам потребуется больше электроматериалов и более время затратная и трудоемкая работа, а значит и будет стоить Вам дороже.

Во-вторых, три по отдельности провода стоят дороже, чем один трех жильный кабель, который к тому же  имеет более высокую устойчивость к возгоранию и образованию дыма.

Сегодня применяются только кабеля с медными жилами потому, что медь обладает рядом преимуществ по сравнению с алюминием!

Алюминиевые провода стоит покупать только для старой электропроводки, если необходимо заменить какой-то ее кусок или добавить, например розетку. Для этих целей подойдет кабель АВВГнг (рисунок 4).

Первое на что, необходимо обратить внимание- это на марку или тип электрического кабеля. Сегодня в зависимости от условий прокладки или использования применяются в домашних и бытовых условиях только электрические кабеля трех марок:

1.  ВВГнг (рисунок 1)- для скрытой электропроводки под штукатурку. Этот тип кабеля устойчив к воспламенению и горению.

2. ВВГнг-LS— для прокладки открыто по поверхности потолка или стены, например которые будут впоследствии зашиты гипсокартоном. Имейте ввиду что, кабель должен быть всегда защищен от любого, в том числе и случайного механического воздействия. Для защиты от механических воздействий переменяются, чаще всего ПВХ короба. Кабель устойчив не только к воспламенению, но и не выделяет дыма.
Аналогом ВВГнг-LS является новая, более дорогая марка NYMнг-LS, который серого цвета и более прост при монтаже и  разделке, потому что в его конструкции (рисунок ниже) присутствует слой резины.

3. И последний вариант- это многожильный кабель белого цвета марки ПВС (рисунок 3), который применяется только для удлинителей и подключения электроприборов к розетке. Например, он идет от электрического чайника и т. п. к розетке, к которой он подключается через вилку.

Вторым главным параметром при выборе является сечение кабеля с медными жилами. В домашних условиях в зависимости от нагрузки применяется чаще всего кабель сечением 1.5 квадратных миллиметра, выдерживающий нагрузку до 3.5 Киловатт и подключаемый к 16 А автомату или пробке. В редких случаях при более высоких электрических нагрузках применяется кабель сечением 2.5 квадратных мм, который подключается к 25 А автомату или пробке.

Третий параметр, это количество жил в кабеле. Для старой 2 проводной электропроводки нужен кабель с двумя жилами, а для новой трех проводной- с тремя жилами. Кроме того для подключения люстры с двух клавишным включением понадобится электрический кабель с 4 жилами.

Как расшифровывается марка кабеля ВВГнг-LS 3х1.5?
Первая буква А — означает, что в кабеле алюминиевая жила, а если она отсутствует — жила медная. В нашем случае медная.
В — (первая в медных кабелях)  означает, что изоляция жилы выполнена из ПВХ.
В — (вторая в медных кабелях)  означает, что общая изоляция всех жил выполнена  из ПВХ.
Г —  («голый») указывает на отсутствие дополнительного защитного покрова.
нг — изоляция не поддерживает горения.
LS —  низкий уровень выделения дыма и газа при воздействии высоких температур.
3х1.5- три жилы сечением  один с половиной квадратных миллиметров каждая.

Электропроводка в гараже, монтаж проводки

Оглавление:

  1. Электрика в гараже
  2. Наружная проводка в гараже
  3. Внутренняя проводка в гараже
  4. Что нужно знать при монтаже проводке своими руками

Искусственное освещение в «автодомике» дарит комфорт и удобство, не ограничивая деятельность человека светлым временем суток. Электрика в гараже позволяет использовать спецоборудование, помогающее быстрее справиться с ремонтными работами.

Электропроводка в гараже и ее составные «части»

Об обустройстве «блага» цивилизации следует задуматься уже на этапе проектирования «автоконюшни», так как то и другое действие связано с получением разрешений от государственных органов контроля. Полностью сделать электричество своими руками нельзя, поскольку часть линии протягивают только профильные специалисты, имеющие допуск к работе с высоким напряжением.

Проводка в гараже состоит из двух частей:

  • Наружная
  • Монтаж проводки выполняется от внешнего источника питания (централизованной линии передач) до стен «автодомика».

  • Внутренняя
  • Включает в себя индивидуальную схему электропроводки непосредственно в середине гаража.

Работы по установке этих составляющих требуют определенных знаний и навыков. Наружную проводку в гараже имеет право монтировать только электрик, получивший соответствующую лицензию (допуск к работе под высоким напряжением). Проект доступа к централизованной сети следует утвердить в соответствующих органах (местный энергонадзор).

Монтаж электрики внутри гаража под силу технически подкованному автовладельцу. Исключением является подводка к щитку и установка счетчика и автоматов, что требует привлечения квалифицированного специалиста.

Чтобы создать целостную картину всех требуемых электромонтажных работ, опишем особенности монтажа наружной и внешней электропроводки в гараже.

Как провести наружную проводку в гараже?

Монтаж наружной проводки выполняется воздушным и подземным способом. Решение принимается, выходя из месторасположения гаража и других близстоящих объектов. Если расстояние от линии электропередач более 25 метров, то для воздушного способа проводки кабель следует крепить на несущих опорах (столбах), высота которых:

  • Над проезжей частью – от 6 м.
  • Над пешеходной зоной – от 3,75 м.
  • Непосредственно около сооружения– 2,75 м.

Для подвода электропроводки к гаражу чаще всего используют гибкий изолированный кабель из меди или алюминия. Для медного провода выбирают сечение ≥ 6 мм2, для алюминиевого аналога – ≥ 16 мм2. Последний уступает техническим характеристикам, поэтому лучше остановить свой выбор на более эластичной меди.

Схема подземной проводки к гаражу состоит из ответвления от ЦЛП (централизованной линии электропередач) и подземного кабеля. Если глубина его залегания невелика (до 2 м), то для защиты провода используют стальной короб, предотвращающий случайное повреждение линии. В фундаменте «автодомика» (на глубине 0,5 м) должно быть предусмотрено отверстие для точки ввода. Так называют место прохода внешней проводки через конструкцию гаража. Кабель защищают трубой (ее внешняя длина 60 см, внутренняя – 5 см), диаметр которой в два раза превышает сечение провода. Придерживаются строго правила: один кабель – в одно отверстие.

Для воздушной линии ввод предпочтительнее организовывать через стену, хотя допускается «вход» через крышу. Отверстие в кровле сложнее полностью гидроизолировать, поэтому риск повреждения велик.

Техническая норма высоты ввода – 2,75 м. Но что делать, если высота стен недостаточная? Оптимальный выход – внешняя электропроводка гаража организовывается с помощью трубостойки (прямая стальная труба с загнутым концом), где изоляторы приема находятся ниже уровня изгиба (расстояние между ними должно быть от 30 см).

Отверстия в стене делают под наклоном, чтобы избежать попадания внутрь воды.

http://www.youtube.com/watch?v=_UU-r2Sykfk

В полость вкладывают фарфоровые воронки, а кабель защищают эластичным шлангом. Затем линию подсоединяют к распределительной коробке внутри гаража.

Как провести внутреннюю проводку в гараже?

Монтаж внутренних проводок в зданиях выполняется двумя способами: открыто и скрыто. «Автодомик» – не исключение. Для него выбор метода зависит от стройматериала, из которого он сделан.

Монтаж скрытой проводки оптимален для кирпичных и бетонных гаражей. Кабель устанавливают перед началом внутренних облицовочных работ в специально сделанные углубления (штробы) или в технические щели сооружения (например, между плитами перекрытия). Затем его замуровывают, выравнивая поверхность штукатуркой. Для деревянных и металлических конструкций используют открытый способ, когда кабель просто крепят к готовой поверхности стен.

Для каждого из этих методов разрабатывается схема гаража электрическая. Это план размещения кабеля и всех требуемых элементов (выключателей, розеток и т.п.) в помещении, где:

  • Четко обозначается месторасположение: распределительной коробки, розетки, выключателя, светильников, распаечных коробок (точки соединения проводов).
  • Все элементы соединяются прямыми линиями, повороты выполняются только под прямым углом (начинать следует от распределительной коробки).
  • Указывается способ подключения каждого элемента:
    1. Выключатели и лампа подсоединяются последовательно
    2. Розетка должна быть перед выключателем

Если выполняется монтаж электропроводки своими руками, то можно воспользоваться примерами готовых схем, представленных на нашем сайте. Это простейшие варианты, которые не сложны для самостоятельного воплощения в «жизнь».

Электрическую схему гаража переносят на стены, сделав на них соответствующую разметку. Для этого существуют специальные рулетки (розеточные) с красителем, или можно использовать простой шнур. При этом:

  • Учитывается корректное расстояние от провода до трубопроводов и потолка (от 10 – 15 см).
  • Выключатель размещают на высоте 1,5 м справа или слева от ворот гаража (чтобы не перекрывать его входной дверью).
  • Розетку обычно устанавливают на 50-60 см от пола.

В процессе удобно подсчитать требуемую длину кабеля и количество крепежей. Но следует учесть, что к каждому отрезку линии добавляется припуск – 10-15 см для скручивания проводов.

Важно!

Проводка должна насчитывать три жилы: фаза, ноль, заземление. Таковы современные требования безопасности. При монтаже проводки своими руками часто пренебрегают этим правилом, останавливаясь на старом способе (два провода: фаза и ноль). О важности полного «набора» может свидетельствовать такой факт: при аварийной ситуации заземленный провод спасет вас от поражения током. Поэтому те, кто забыл об этом важном нюансе, следует отдельно задуматься о том, как сделать заземление в гараже и защитить себя от возможных неприятностей.

Следующий важный выбор – вид и сечение провода. Для внутренних работ так же лучше отдать предпочтение меди, поскольку она пластичнее и отлично выдерживает пусковые нагрузки. Сечение провода выбирают под требуемую силу тока.
Рассмотрим, как провести проводку в гараже для открытого и скрытого способа монтажа.

Открытая схема электропроводки в гараже

Как сделать проводку в гараже надежной? Следует крепко присоединить кабель к местам крепления. Часто для этого служат изолированные опоры – деревянные пробки, в которые вкручивают шуруп. Или же используют дюбеля с пластмассовыми вставками, которые забиваются в готовые отверстия. Их размещают с шагом 50 – 60 см. Кабель в начальной и конечной точке и на поворотах прикручивают к крепежу тесьмой. Места скручивания проводов припаивают (чтобы избежать раскручивания) и изолируют изолентой. Для дополнительной защиты кабеля его закрывают пластиковым коробом

Монтаж внутренней проводки гаража скрытым способом

Кабель устанавливается в углубление в стене (штробы). Борозды делают специальным электроинструментом или с помощью зубила и молотка. Для монтажа скрытой проводки используют металлические скрепки и пластиковые хомуты, которые фиксируют кабель на своем месте. Можно просто его приклеить алебастром.
Как сделать скрытую проводку более надежной? Можно изолировать кабель в короб для дополнительной защиты его поверхности.

Что необходимо знать для монтажа электропроводки своими руками

Монтаж электропроводки в гараже – технически сложный процесс. Следует реально оценить свои знания и возможности. От качества исполнения зависит безопасность эксплуатации гаража. Все равно без помощи специалиста не обойтись, так как только он выполняет работу по установке автоматов и счетчика в распределительной коробке.

Если монтаж электрики своими руками вас не пугает, то напомним о важности правильного соединения проводов с электроприборами (розеткой, выключателем). От надежности и плотности контакта зависит их корректная работа и ваша безопасность.

Электропроводка в гараже своими руками

Каждый гараж, обустроенный на загородном участке, нуждается в электричестве. Оно нужно как для подключения различных электроприборов, так и для освещения помещения. Обустроить электропроводку необходимо еще на этапе строительства гаража.

Особенности

  • Во-первых, для проведения электричества в гараж необходимо получить разрешение от местного органа Энергонадзора.
  • Во-вторых, самостоятельные работы по подведению электричества можно проводить, только имея соответствующий опыт.
Ввод кабеля в гараж

Электропроводка в гараже своими руками выполняется из двух частей: наружной и внутренней. Подводка электричества к отдельной постройке проводится по стенам, карнизам или навесам. Если необходимо иметь розетку снаружи, она должна быть атмосферостойкой.

Ввод кабеля через крышу

Для подключения к электричеству отдельного строения, в данном случае гаража, необходимо использовать электрощит.

Электрощиток
Обратите внимание! Перед тем как приступать к разведению электропроводки внутри гаража, нужно составить схему электропроводки для данного помещения. В ней должно быть отражено размещение линий электропроводки, расположение розеток, а также порядок их соединения друг с другом, в том числе и осветительных приборов.

В яму, если таковая предусмотрена в гараже, осветительные приборы проводить не рекомендуется. Дело в том, что ни один прибор, на какой стене он был бы расположен, не сможет целиком и полностью осветить место ремонта. Поэтому специалисты предлагают провести в яму только розетку, для подключения мощного переносного фонаря.

Подводка проводки

Если на одну клавишу придется несколько светильников, придется протянуть кабель до первого осветительного прибора, а от него – перемычке в виде шлейфа или параллельного подключения. Для подключения нескольких независимых осветительных приборов потребуется все провода объединить кабелем электропитания.

Примерная схема электропроводки Схема электропроводки в гараже
Обратите внимание! Обыкновенный медный кабель, чаще всего используемый при разводке электричества, способен выдержать нагрузку от 3,2 до 5 кВт. Составляя схему электропроводки, нужно ориентироваться на это значение максимальной нагрузки.

Все выключатели в гараже должны располагаться на высоте не менее 1,5-1,7 м от пола, а розетки – около метра от пола.

Монтаж электропроводки
Обратите внимание! Основной особенностью разводки электричества для гаража является расположение проводов не внутри стен, а прямо на них. Это позволит максимально быстро произвести ремонт при необходимости.

Внутреннее разведение может быть реализовано несколькими способами:

  • размещение проводки по стенам производится в открытом виде;
  • размещение проводки в специальных пвх-трубах;
  • комбинированное размещение проводки.
Проводка в гофре

Для гаража больше всего подходит комбинированное размещение проводки. Оно позволяет закрыть пластиковыми элементами главные узлы электропроводки, а обычные кабели прижать к стене с помощью специальных крепежных элементов.

Необходимые инструменты и материалы

  • кусачки, острый нож;
  • дрель или перфоратор;
  • крестовая отвертка;
  • розетки, выключатели, электрический автомат и щиток, осветительные приборы.

Этапы монтажа

Двухполюсный автомат типа C

  1. Перед началом работ необходимо выбрать электрический автомат для гаража. Наиболее подходящим вариантом является двухполюсный автомат типа С. В электрический ящик, который должен быть расположен в гараже, нужно расположить и автомат, и счетчик. Поэтому при выборе ящика, который будет представлять собой щиток, требуется ориентироваться на размеры и автомата, и счетчика.
  2. К электрощитку присоединяется кабель, подведенный к гаражу снаружи. Он подходит к счетчику, и потом – к автомату. Количество автоматов зависит от точек освещения, запланированных в гараже. Например, для розеток и верхнего освещения гаража достаточно двух.
  3. После подведения кабеля к электрощитку можно начинать разводку проводов по гаражу. Провода могут проходить по стенам как открытым способом – то есть присоединяться к стене специальными зажимами, так и закрытым. Второй способ может включать в себя как штробление стен для прокладки проводов, если гараж построен из кирпича, так и монтаж специальных пвх-коробов для коммуникаций. Первый способ, хоть и не так эстетичен, значительно экономит силы и время.
  4. Подключение розеток и осветительных приборов можно производить как от щитка, так и к нему. Первый способ предусматривает протягивание провода к розетке или осветительному прибору, второй – от установленных на заранее определенном месте розетки или осветительного прибора к щитку.
Освещение гаража

Выполняя работы по подведению фазного провода к автомату, необходимо полностью обесточить гараж для собственной безопасности.

Разводка электричества в гараже

После подключения всех розеток и осветительных приборов, закрепления проводов к электрощитку, можно провести тестовое включение электрического автомата. Проведение электропроводки в гаражевполне постижимая задача при наличии хотя бы небольшого опыта в работе с электричеством.

Видео

Какие автоматы поставить, делая проводку гаража, смотрите ниже:

Схема электропроводки в гараже: требования, нужные приборы и монтаж

Практически для любого автолюбителя гараж не только удобное пристанище для средства передвижения, но и часто посещаемое место. Это стоянка транспорта нередко становится удобной мастерской, подсобным помещением или складом всяких «полезностей». Так как у владельца время от времени возникает необходимость подзарядить аккумулятор или подкачать спущенное колесо, без электричества в таком помещении обойтись крайне трудно. Оно требуется всегда: для элементарного удобства, для работы с различными электрическими инструментами. Поскольку в «жилище» для машины хранятся не самые «мирные» вещества (например, ГСМ, бензин), схема электропроводки в гараже должна быть продуманной и совершенно безопасной.

Особенности электрификации гаража

Схема электропроводки в гараже немногим отличается от разводки в квартире либо в частном доме. Поэтому самостоятельно электрифицировать помещение сможет любой владелец, эта задача вполне по силам. Однако несоблюдение правил при подобных работах — всегда потенциальная угроза: любая электропроводка должна быть не только функциональной, но и абсолютно безопасной.

Самый элементарный вариант — новый гараж, возведенный на участке, где уже находится полностью благоустроенный дом и, естественно, имеется электричество. В этом случае владельцу понадобится минимум усилий: останется только провести кабель от распределительного щита здания к гаражу, а затем сделать разводку.

Если строение расположено далеко, то рассматривать необходимо два способа: подключение от здания или от линии электропередач, которая находится неподалеку. Вторая задача сложнее, так как придется тянуть кабель либо воздушным, либо подземным путем. Оба варианта предполагают дополнительные траты и необходимость монтажа отдельного распределительного щитка.

Схема электропроводки в гараже должна учитывать все возможные устройства и особенности самого помещения.

  1. Освещение. Первый прибор — центральная лампа достаточной мощности, ее располагают под потолком. Если гараж будет не только пристанищем для машины, то для дополнительного освещения рекомендуют установку небольших светильников по всему периметру помещения.
  2. Розетки. Их количество зависит лишь от того, какой комплект электроприборов требуется владельцу для работы и для комфортного существования. Нередко минимальный набор включает не только инструменты, но и обогреватель, плитку, электрический чайник и т. д.
  3. Электрощиток. Этот прибор довольно сильно отличается от привычного домашнего варианта. В гараже он должен включать входной и разделительный автоматы. Если есть необходимость, то количество их увеличивают. Кроме автоматов в нем должен быть счетчик.

Последний элемент — смотровая яма. Лучшее решение для нее — розетка, расположенная на стене рядом. В этом случае будет возможность пользоваться удлинителем.

Правила

Электрическую схему составляют, учитывая все требования к ней.

  1. Проводку всегда прокладывают строго вертикальными и горизонтальными линиями. Любые уклоны запрещены. Переход от одного участка к другому должен располагаться под прямым углом. Диагонали или зигзаги недопустимы.
  2. Кабели прокладывают на расстоянии как минимум 100 мм от потолка, 150-200 мм обязательно отступают от углов, дверных и оконных проемов. Такое же расстояние оставляют от любых отопительных приборов.
  3. Розетки располагают на высоте 500-600 мм от пола. Количество приборов — один на 6 м2, либо по одному на каждые 4 м. Высота монтажа выключателей от пола — 1500 мм, расстояние от косяков — 150 мм.
  4. Если в гараже есть смотровая яма или хранилище для урожая, то ни розетки, ни выключатели там монтировать не рекомендуют. Их устанавливают в самых удобных местах помещения.
  5. Все электротехнические устройства должны иметь защиту от пыли и влаги, то есть соответствовать классу защиты IP44.

Когда гараж входит в состав кооператива, разрешение на подключение электричества получить необходимо. Перечень документов и сроки согласования уточняют у администрации.

Схема электропроводки в гараже составляется так: сначала намечают место для вхождения внешнего силового кабеля, выбирают участок для монтажа распределительного щитка. Затем на чертеже располагают точки, наиболее удобные для установки розеток и осветительных приборов. Последний этап — корректное соединение элементов линиями разводки.

Напряжение

Нередко гаражные кооперативы, помимо стандартной электросети, рассчитанной на 220 В, имеют возможность обеспечить автовладельцам отдельную проводку на 380 В, она предназначается для питания особенно мощного оборудования. Если говорить о технике безопасности, то инструкция предполагает, что должна быть одна входящая розетка в каждом помещении, однако не запрещено делать дополнительную разводку на несколько приборов, расположенных в разных местах.

220 вольт

Схема на 220 В требует завести два или три кабеля — фазу, ноль и, если есть возможность, заземление.

Фаза, проходящая через главный автомат на счетчик, поступает к осветительным приборам через простые автоматы, рассчитанные на 25 или 32 А, и к розеткам через УЗО.

380 вольт

Схема на 380 В предполагает, что в гараж может входить четыре или пять проводов. Три из них фаза, один — нейтраль, оставшийся — заземление. Для такой линии на ввод будет необходим трехфазный автомат, потребуется установка такого же трехфазного счетчика.

Общий автомат, установленный после счетчика, делит электросеть на 220 и 380 вольт. Первые отводят на осветительные приборы и обычные розетки, вторые — через отдельный автомат на розетки для мощных приборов. Это оборудование имеет 4-5 контактов.

Схема электропроводки в гараже, где часто используется мощное оборудование, наиболее требовательна. В этом случае обязательно учитывают максимально возможную нагрузку всех электрических приборов. Эта суммарная мощность необходима для выбора сечения кабеля и номинального тока автоматов.

Материалы, оборудование

Электропроводку делают закрытой либо открытой. Первая, спрятанная в стене, защищена от влаги и механических воздействий, однако требует значительных физических усилий. Вторую прокладывают «без шума и пыли», поэтому работа проходит очень быстро. Плюс — возможность простой замены элементов или модификации схемы.

Чаще хозяева гаражей выбирают второй вариант. Владельцам помещений на загородных участках лучше отдать предпочтение закрытой электропроводке. Все электрооборудование защищают, используя гофрированные трубы, кабельные каналы. Последние — длинные и узкие пластиковые лотки, крышки которых защелкиваются.

Кабель

После того как схема создана, подсчитать число выключателей и розеток довольно легко. По-другому дело обстоит с кабелем. Чтобы не ошибиться в расчетах, на поверхностях в полном соответствии с чертежом наносят линии прокладки. После выполнения этой операции вооружаются рулеткой, измеряют все участки, потом все значения складывают. Если необходима линия от помещения до столба, то вымеряют и это расстояние. Для внешнего участка используют медный кабель, его сечение — 10 мм2. Он подойдет даже для гаража, переоборудованного в мастерскую.

Для кабеля осветительных приборов будет достаточно сечения 1,5 мм2. Чтобы выбрать проводники для розеток, надо суммировать мощность абсолютно всех подключаемых приборов, затем результат (для запаса прочности) увеличить как минимум на 20%. Используя получившееся значение, рекомендуемое сечение кабеля находят в таблице.

Для большинства электроинструментов хватит провода с сечением 2,5 мм2, но для перестраховки лучше купить кабель понадежнее — с 4 мм2. Последний вариант обычно используют для прокладки отдельной, «особо мощной» линии.

Для электропроводки в гараже выбирают следующие типы кабелей:

  • ВВГ;
  • NYM;
  • ПУНП.
  • Так как помимо сечения важной характеристикой является количество жил, предпочтение отдают изделиям ВВГ, имеющим от 1 до 5 проводников. Другие их достоинства — широкий температурный диапазон (от-50 до +50°), прочность, влагоустойчивость.

    Алюминиевые изделия использовать не рекомендуют: независимо от его сечения кабель может ломаться, а в таком случая проводку надо будет рано или поздно менять полностью. При открытом способе монтажа потребуется подсчитать количество гофрированных труб либо кабель-каналов, крепежей, необходимых для фиксации проводки.

    Устройства автоматической защиты

    Чтобы предотвратить перегрузки по току и КЗ, в линиях устанавливают автоматические выключатели. Для исключения возможности поражения людей током используют специальные устройства — УЗО. Во время разработки схемы электропроводки в гараже необходимо:

  • заняться монтажной схемой, которую привязывают к планировке;
  • разбить всех потребителей на группы, имеющие свои ветки питания;
  • произвести расчет предельных токов и нагрузки в силовых цепях и линиях освещения;
  • определить, есть ли необходимость в УЗО и защитных автоматах;
  • если они нужны, то подобрать тип устанавливаемого оборудования.
  • Монтаж электропроводки по схеме

    После того как схема электропроводки в гараже готова, а все необходимое куплено, можно приступать к монтажу. Всю операции можно разделить на три этапа: это подготовка, работа на внешнем участке и монтаж электропроводки в помещении.

    Подготовка

    Перед началом работы традиционно готовят комплект инструментов электромонтажника. В него входят:

  • болгарка, перфоратор (штроборез), если запланирована скрытая электропроводка;
  • отвертки разных размеров: крестообразные и плоские;
  • круглогубцы, плоскогубцы;
  • отвертка-индикатор;
  • дрель со сверлами;
  • рулетка, уровень;
  • монтажный нож;
  • крепеж — хомуты, саморезы.
  • Еще потребуется карандаш (малярная отбивка, краска/кисть) для разметки поверхностей, изолента и резиновые перчатки. Ручки всех инструментов должны быть защищены.

    Подготовительные работы в большей степени относятся к помещению. Это разметка стен и/или потолка, нарезка каналов-штроб, высверливание отверстий под розетки, распределительные щитки. Гнезда делают перфоратором и алмазной коронкой. Канавки — перфоратором, болгаркой, или простым «дедовским» набором — зубилом и молотком.

    Все эти инструменты далеко не самый оптимальный выбор: лучше купить или найти (арендовать) «профи» — штроборез, который гарантирует скорость работы, ровность каналов, отсутствие грозных туч пыли в гараже. Глубина и ширина штроб, как правило, не превышает 20 мм.

    Схема электропроводки в гараже, если речь идет об освещении, реализуется на потолке. Когда перекрытием являются железобетонные плиты, то кабель просто укладывают между ними, а затем замазывают песчано-цементной смесью либо готовой штукатуркой. В случае монолита проводку протягивают в гофрированный рукав. Ее фиксируют хомутами, «посаженными» на саморезы.

    Работа на улице

    В этом случае есть два варианта — воздушный либо подземный.

    По воздуху

    Первый способ наименее трудоемкий. К такой электропроводке предъявляют несколько требований по высоте. Минимальные значения таковы:

  • ввод в здание — 2,75 м;
  • над пешеходными дорожками — 3,75 м;
  • над проезжей частью — 6 м.
  • Если высота гаража меньше 2,75 метров, то на крыше или стене требуется установить изогнутую стальную трубу (уголок), ее диаметр — 20-30 мм. Когда расстояние между гаражом и столбом электропередач превышает 25 м, необходима дополнительная промежуточная опора.

    Для надежности в качестве несущего элемента используют стальной оцинкованный трос (диаметр 4-5 мм). Его натягивают при помощи крюков, талрепов, натяжных зажимов, используемых для СИП. Кабель помещают в гофрированную трубу, потом крепят к тросу пластиковыми хомутами.

    Под землей

    Подземная прокладка кабеля не так требовательна, но в этом случае нужен бронированный кабель. В маркировке такого изделия должна присутствовать буква «Б». Для укладки проводки в траншеи также используют гофрированные трубы. Если кабель будет просто засыпаться землей, можно купить обычные ПВХ изделия. Когда хозяином запланирована заливка бетона, необходимы тяжелые трубы ПНД (полиэтилен низкого давления).

    После рытья траншеи, глубина которой составляет 800 мм, в нее засыпают песчаную подушку толщиной как минимум 100 мм. Затем помещают на нее кабель, засыпают его таким же слоем песка, а сверху укладывают защитно-сигнальную ленту. Если траншея широкая, то потребуется несколько рядов. Сверху ее засыпают землей.

    Провода протягивают в гараж через отверстие в фундаменте, его предусматривают еще на этапе заливки основания. Кабель, уложенный под землей, — вариант довольно трудоемкий, однако этот способ более надежен, так как проводка максимально защищена от внешних воздействий.

    Внутренняя разводка

    Еще на стадии проектирования необходимо выбрать, какой способ монтажа будет оптимальным для хозяина. Как уже было сказано, вариантов есть два — скрытый и наружный. При первом в стенах делают канавки-штробы, при втором кабель прячут в каналы либо гофрированные трубы, затем их крепят к стенам и потолку.

    Скрытая проводка

    Сначала кабель режут на куски, почти равные по длине шлейфам: для запаса добавляют примерно 10%. Потом устанавливают в гнезда распределительные коробки. Монтаж производят гипсовым раствором либо саморезами с пластиковыми дюбелями. Иногда используют оба варианта.

    Проводку помещают в штробы, затем фиксируют ее с помощью пластиковых хомутов, закрепленных в канавках саморезами. Соединяют шлейфы скрутками, которые защищают изолентой, или с помощью клеммных колодок, надежных и абсолютно безопасных. Штробы закрывают штукатурным раствором, монтируют выключатели и розетки, затем подключают их к электросети.

    Не всегда целесообразно замуровывать кабель в стенах. В небольших помещениях гораздо практичнее сначала поместить провода в гофрированные трубы, а потом спрятать под раствором или штукатуркой. В этом случае при повреждении электропроводки вскрывать стены не придется: можно легко вытащить старый кабель, а потом протянуть новый.

    Открытый монтаж

    Если стены гаража металлические или деревянные, то этот способ — единственная возможность. В таком случае выбирают либо гофрированные трубы, либо кабель-каналы — длинные короба (2 м) с крышками. Предварительно их разрезают, затем крепят к поверхности саморезами. Соединяют участки с помощью распаячных (распределительных) коробок.

    Все элементы надежно фиксируют саморезами. Так как штроб нет, используют только внешние электроприборы — выключатели, розетки, распределительные коробки. После укладки и подключения проводов кабель-каналы закрывают с помощью защелок.

    Установка распределительного щитка

    Гараж, подключаемый отдельно от дома, — ситуация, встречающаяся нечасто. Но в этом случае придется приобретать дополнительное оборудование — свой распределительный щит, куда устанавливают счетчик. Щит закрепляют на стене — внутри или снаружи. Если выбран первый вариант, то для удобства устройство фиксируют на стене близко от входа в гараж.

    Рекомендуемая высота для монтажа распределительного щитка 1,8 м, однако владелец может изменить (уменьшить) это значение. В качестве крепежа также используют саморезы с пластиковыми дюбелями. Каждому шлейфу рекомендуют устанавливать отдельный автомат. Помимо него необходим общий прибор — на вход.

    Схема электропроводки в гараже не слишком сложна: как для понимания, так и для реализации. Однако времени работа займет немало, а внимательность, аккуратность и осторожность — требования, которые обязательны для любого мастера-электрика. Чтобы гарантировать безопасность, лучше не экономить на сечении кабелей и на приборах, так как электричество не прощает ни небрежного отношения, ни ошибок при монтаже.

    Чтобы оценить сложность предстоящей операции и свои силы, можно посмотреть один из популярных видеоуроков:

    Размер провода/проводников

    Вообще говоря, вы должны иметь возможность использовать алюминий 1 AWG или медь 3 AWG для 100-амперных цепей. Качество электроэнергии может зависеть от того, что вы выберете, поэтому обязательно увеличьте размер проводника, чтобы предотвратить или уменьшить потенциальное падение напряжения.

    Обычно требуется уменьшить падение напряжения примерно до 3% или менее от напряжения питания .Так, например, если у вас есть источник питания на 240 вольт, вы хотите, чтобы падение напряжения составляло 7,2 вольта или меньше, чтобы предотвратить проблемы с качеством электроэнергии.

    Размеры электрических проводов

    Если вам когда-либо приходилось покупать электрические провода, вы, вероятно, видели, что существует широкий выбор размеров и типов. Хотя разные типы проводов предназначены для разных целей, знание соответствующего размера или калибра провода является ключом к правильному выбору.

    Термин «калибр» используется для описания физического размера провода.Проводам, калиброванным по системе American Wire Gauge (AWG), присваивается числовое обозначение, противоположное их диаметру. Это означает, что чем больше диаметр, тем меньший номер провода у вас будет. Наиболее распространены провода 2-го, 6-го, 8-го, 10-го, 12-го и 14-го калибра.

    Размер провода определяет, какой ток он может безопасно выдержать. Электрический ток, измеряемый в силе тока, имеет максимум для каждого сечения провода. Это означает, что в зависимости от размера провода у вас будет разная максимальная безопасная грузоподъемность.

    Чем больше, тем лучше

    Когда вы пытаетесь подобрать размер электропроводки, это во многом зависит от длины. Поскольку электрические провода имеют сопротивление, они потребляют ток. Чем длиннее провод, тем больше сопротивление из-за того, что они должны потреблять больше энергии от источника, чтобы добраться до розеток. Таким образом, , если вам нужно проложить проводку для вашей 100-амперной вспомогательной панели длиной более 20 футов, вам следует рассмотреть возможность использования провода 1-го калибра.

    С учетом сказанного, если вы когда-нибудь застрянете между двумя разными калибрами, чем больше, тем лучше.Если вы в конечном итоге используете слишком большой датчик, вы просто потратили больше денег, чем вам, вероятно, нужно было потратить. Однако, если сечение проводов слишком мало, у вас будут плохо работающие цепи, и вы подвергаете себя серьезному риску возгорания от электричества.

    Что такое электрическая подпанель?

    Возможно, вы только начинаете и не совсем знакомы с процессом и зачем он нужен. Подпанель — это вторичная панель автоматического выключателя, которая питается от вашей основной электрической панели. Есть две причины для установки .

    Во-первых, панель главного выключателя полностью заполнена, и нет места для каких-либо потенциальных дополнительных цепей. Во-вторых, дополнительная панель предназначена для размещения контрольной точки для всех цепей в месте, близком к области, которую они обслуживают.

    Как работает вспомогательная панель

    В новых домах иногда можно увидеть пару основных подпанелей. Каждый из них черпает энергию из основной утилиты. Имейте в виду, что вы увидите это в домах с током 300 или 400 ампер.Это будет означать либо разделение на 200/100 ампер, либо разделение на 200/200 ампер.

    В большинстве случаев, однако, фактическая подпанель представляет собой выключатель панели меньшего размера, который имеет от 4 до 12 слотов. .

    Вспомогательная панель на самом деле представляет собой уменьшенную версию вашей основной панели. Он имеет такие же горячие шины, как и заземляющие и нейтральные шины. Отличие состоит в том, что на подпанели нет главного выключателя. Это связано с тем, что выключатель фидера на главной панели обеспечивает эту функцию.

    Связанное руководство: Какого размера подпанель можно установить вне сети на 100 А?

    Как подключена субпанель

    Когда электрики выполняют установку субпанели, процесс обычно включает в себя прокладку питающего кабеля, начиная с главной панели и идя к субпанели . Обычно используется трехжильный кабель с оголенным медным заземляющим проводом в дополнение к трем изолированным проводникам.

    Затем электрик подключит горячие провода, идущие от питающего кабеля, к горячим шинам через наконечники на вспомогательной панели. Они также подключат нейтральный провод к соответствующей шине, а оголенный заземляющий медный провод к шине, связанной с заземлением.

    Проволока для горячей подачи

    На этом этапе процесса электрик подсоединит провода горячего питания к новому выключателю на 240 вольт. После этого они подключат заземляющий и нулевой провода от фидерного кабеля к соответствующим им шинам, расположенным в главном щите.

    Последний шаг — вставить выключатель фидера в один из открытых двойных слотов на задней панели главной сервисной панели. После всего этого субпанель будет готова к установке отдельных автоматических выключателей для любых дополнительных цепей, которые необходимо установить.

    Имейте в виду

    Есть несколько вещей, о которых следует помнить, прежде чем приступать к этому процессу . Во-первых, вы хотите чувствовать свою панель с помощью четырех проводников. Это два ваших горячих проводника, нейтраль и земля.Убедитесь, что вы изолируете нейтральные или заземляющие проводники, а также шину, расположенную на вторичной панели.

    Наконец, убедитесь, что вы установили надлежащую систему заземляющих электродов. Вы сделаете это в хозяйственной постройке и подключите заземляющий разъем к этой электродной системе. По любым вопросам обязательно обращайтесь к профессионалу. Работа с электричеством может быть, мягко говоря, опасной.

    Возможные проблемы с емкостью

    Вообще говоря, при установке субпанели вы можете столкнуться с одной из двух проблем с емкостью. Субпанель должна иметь соответствующую мощность тока для вашего региона, а также количество цепей, которые она будет обслуживать.

    Во-вторых, ваша основная служба должна быть рассчитана таким образом, чтобы она могла обеспечить достаточную мощность для дополнительного спроса, который будет вызван вспомогательной панелью. Существует метод, предусмотренный Национальным электротехническим кодексом для точного расчета мощности нагрузки и требований к нагрузке для вашей подпанели .

    Старая основная служба

    Если у вас более старая основная служба, что-то вроде 60-амперного или 100-амперного варианта, вам может потребоваться обновить что-то вроде 150-ампер или 200-ампер, если вы хотите иметь достаточное питание. на вновь установленную подпанель.

    Если вы ожидаете, что вспомогательная панель будет предоставлять цепи для чего-то вроде реконструкции кухни с новыми дополнительными цепями, добавления комнаты или совершенно новой мастерской, это особенно верно . Однако обратная ситуация должна подойти (установка 60-амперной или 100-амперной службы с уже установленной 200- или 300-амперной службой).

    Вызов электрика

    Если вы чувствуете себя некомфортно из-за ограничений или установки субпанели, вызов электрика всегда разумный вариант.Это опытные профессионалы, которые много раз делали подобные вещи. Они обеспечат безопасное и правильное выполнение работы, избавив вас от возможных головных болей.

    Вам нужны услуги по электромонтажу или обновлению панели?

    Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

    НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

    Подведение итогов

    Попытка определить подходящий размер электропроводки является очень распространенной проблемой как среди домовладельцев, так и среди сертифицированных электриков.Если вы пытаетесь определить правильный размер провода для вашей вспомогательной панели на 100 ампер, которая находится на расстоянии 200 футов, вам лучше всего подойдет провод 1 калибра.

    Из соображений безопасности крайне важно выбрать правильный датчик для своего проекта. Слишком маленький калибр, и вы рискуете возгоранием электрического тока, плохой работой цепи и, возможно, даже смертью. Если вы сомневаетесь, обратитесь к профессионалу для достижения наилучших результатов.

    Связанные руководства

    Модернизированная домашняя команда

    Мы команда страстных домовладельцев, профессионалов в области обустройства дома и энтузиастов, которые любят делиться с другими домовладельцами обустройством дома, ведением домашнего хозяйства, украшением и многим другим! Ищете ли вы пошаговое руководство по ремонту бытовой техники или стоимости установки забора, мы здесь, чтобы помочь.

    Недавно опубликовано

    ссылка на Переезд на Гавайи: Должен ли я отправить свою машину или купить новую? ссылка на латексный матрас против спирального матраса: в чем реальная разница?

    Как провести электричество из дома в гараж

    Сколько стоит провести электричество от дома до гаража?

    Проведение электричества к отдельно стоящему гаражу или сараю обычно стоит от 1000 до 2500 долларов, в зависимости от таких факторов, как потребность в электричестве, расстояние до вашего отдельного гаража или сарая, а также от того, нужно ли вам прорезать гипсокартон для прокладки новой проводки.

    Провода какого сечения мне нужно проложить от дома до гаража?

    Как правило, вы должны использовать медные проводники 12 AWG с выключателем на 20 ампер и медные проводники 14 AWG с выключателем на 15 ампер. Поскольку розетки находятся в гараже, они должны быть защищены GFCI.

    Как мне провести электричество от моего дома к отдельно стоящему гаражу?

    Выкопайте траншею глубиной 18 дюймов для наружного электропровода, который вы протянете от коробки главной панели к вспомогательной панели гаража.Используйте 1 1/4-дюймовый кабелепровод из ПВХ для подпанели на 100 ампер или 1-дюймовый кабелепровод из ПВХ, если подпанель рассчитана на 50 ампер или менее. Проложите трубопровод из гаража к главной распределительной коробке.

    Могу ли я подключить электричество к моему гаражу сверху?

    В большинстве домов есть пристроенный гараж, где электричество и электроэнергия уже доступны для использования. Однако, если в вашем доме есть отдельный гараж или сарай, вам придется подключать к нему электричество отдельно. Стандартным вариантом является прокладка воздушной электропроводки в гараж от дома.

    Могу ли я установить свой собственный щит выключателя?

    Могу ли я самостоятельно заменить электрическую панель? Мы настоятельно не советуем этого делать. Если вы заменяете коробку выключателя, вы, вероятно, также устанавливаете новые кабели и электрический счетчик. Все это говорит о том, что работа внутри электрического щита опасна, и ее лучше доверить профессиональному и лицензированному электрику.

    Могу ли я подключить собственный гараж?

    Проведите электропроводку в недостроенном гараже, чтобы получить необходимое освещение и розетки.Если вы меняете проводку или добавляете дополнительную проводку в старый гараж или прокладываете провода в новом гараже, вам нужно принять решение. Это означает, что проволока не должна охватывать стойки или балки.

    Нужен ли заземляющий стержень для отдельно стоящего гаража?

    Да, вам нужен заземляющий электрод (заземляющий стержень) в отдельно стоящем здании.

    Можно ли постоянно пользоваться удлинителем?

    Не используйте удлинители в качестве постоянной проводки. Если вы обнаружите, что используете один и тот же удлинитель более 30 дней, это может указывать на необходимость более постоянной проводки.Не прокладывайте удлинители через отверстия в стенах, потолке, полу, дверные проемы или другие отверстия.

    Какова средняя стоимость электропроводки в гараже?

    Затраты на добавление цепей в гараж колеблются от 1200 до 2500 долларов, при этом верхняя часть диапазона относится к отдельно стоящим гаражам, в которых подземный питающий кабель должен быть проложен под землей, идущей от главной сервисной панели к гаражу.

    Достаточно ли 20 ампер для гаража?

    Как правило, вы должны использовать медные проводники 12 AWG с выключателем на 20 ампер и медные проводники 14 AWG с выключателем на 15 ампер.Поскольку розетки находятся в гараже, они должны быть защищены GFCI.

    Как подключить временное электричество к моему сараю?

    Вы можете использовать удлинитель для питания сарая, но только временно. Вы можете использовать удлинитель только для одиночных цепей. Удлинитель ни при каких обстоятельствах нельзя закапывать, и он должен быть отключен, когда он не используется.

    Как я могу провести электричество в свой сарай из моего дома?

    Пуск с помощью выключателя NEC требует средства, например, однополюсного выключателя, для отключения питания в месте его входа в депо.Подсоедините провода внутри сарая к выключателю. Протяните провода от выключателя к розетке GFCI, а оттуда к остальным розеткам или светильникам в вашем сарае.

    Сколько стоит поставить 220 в гараж?

    В зависимости от объема работы электрик будет стоить от 100 до 300 долларов. провод и труба остальное. Если вилка находится рядом с электрическим щитком, я бы выделил 500 долларов.

    Как подключить электричество к пристройке?

    Как проходит процесс подачи электроэнергии в пристройку? Электроэнергия, подаваемая в вашу пристройку, поступает непосредственно от вашей электросети, к пристройке выкапывается траншея и прокладывается силовой кабель (как правило, армированный стальной проволокой).

    Можно ли проложить электрический провод над землей?

    Прокладка линий электропередач под землей разрушит большую часть вашего ландшафта. Вы задаетесь вопросом, можете ли вы проложить электрический кабель над землей? Как гибкие, так и жесткие кабелепроводы могут быть проложены над землей и при этом соответствовать требованиям Национального электротехнического кодекса (NEC).

    Как провести электрический провод снаружи стены?

    Существует два способа прокладки электропроводки по наружным стенам дома или другого строения.Один из методов заключается в прокладке отдельных проводов в системе кабелепроводов, такой как промежуточный кабелепровод, жесткий кабелепровод или виниловый кабелепровод сортамента 40 или 80. Второй способ — проложить кабель.

    Можно ли прокладывать электрические провода над головой?

    Воздушные кабельные линии

    : Использование обычного кабеля с оболочкой из ПВХ, если расстояние между зданиями составляет 10 футов или меньше, является простым методом. Расстояние должно быть не менее 12 футов над землей над дорожкой и 17 футов над землей над подъездной дорогой или другой зоной с доступом для транспортных средств.

    Сколько стоит установить новый электрический щит?

    Средняя стоимость замены электрической панели составляет от 850 до 1100 долларов США на 100 ампер или от 1200 до 1600 долларов США в случае необходимости новой сервисной панели. Стоимость замены или модернизации электрической панели. Размер Средняя стоимость установки новой панели на 400 А 2000–4000 долларов.

    100 ампер лучше, чем 200 ампер?

    Больший размер означает, что вы получаете гораздо больше цепей в электрической панели на 200 ампер по сравнению с более старой панелью на 100 ампер.Больше цепей означает возможность получить больше электроэнергии, поставляемой в ваш дом энергетической компанией.

    Может ли домовладелец заменить автоматический выключатель?

    Как лицензированные электрики в Балларате, замена неисправных автоматических выключателей является одним из самых частых запросов, с которыми мы сталкиваемся. Тем не менее, домовладельцы могут легко избежать этой проблемы, если будут знать, на какие признаки обращать внимание, и вовремя заменят старый и неисправный автоматический выключатель на новый.

    Как подготовить гараж для электромобиля?

    Дженни РишерМашина и водитель

    Вам понадобится специальная цепь на 240 вольт для зарядки вашего автомобиля. Профессиональная установка обычно стоит от 750 до 1750 долларов плюс стоимость разрешений, согласно Qmerit, компании, которая специализируется на такого рода работах. Если ваше текущее электроснабжение не может справиться с дополнительной нагрузкой, вам понадобится новая линия обслуживания, ведущая к вашему дому, что поднимет ваши расходы до верхней границы этого диапазона. Скромный дом со 150-амперным или более высоким током, возможно, может втиснуться в дополнительную цепь на 30 или 40 ампер, но это зависит от того, есть ли другие большие потребности, такие как безрезервуарный водонагреватель, электрическая плита или сушилка, или джакузи.Кроме того, вам, возможно, придется приобрести зарядное оборудование для подключения вашего электромобиля к новой цепи.

    Иллюстрации Даниэля ЗалкусаАвтомобиль и водитель

    Электропроводка

    Расстояние от электрического щита до места зарядки может существенно повлиять на стоимость. Для 40-амперной цепи требуется провод 8-го калибра по цене более 3 долларов за фут. Увеличение силы тока для более быстрой зарядки требует более толстого провода, который стоит дороже.

    JuiceBox 40 Интеллектуальная зарядная станция для электромобилей (EV) с Wi-Fi

    Коробка сока amazon.com

    $649,00

    Розетка

    Мы рекомендуем устанавливать розетку NEMA 14-50, а не проводное зарядное оборудование. Некоторые электромобили поставляются с портативными шнурами для зарядки, которые работают как от 120-, так и от 240-вольтовых цепей, что избавляет вас от дополнительной покупки. И даже если вы покупаете зарядное устройство для дома, наличие подключаемого блока означает, что вы можете использовать розетку для другого оборудования с высокой потребляемой мощностью, такого как сварочный аппарат, и брать с собой дорогую коробку, если вы переезжаете.

    Оборудование

    Поскольку мы ботаники, нам нравится знать, сколько энергии потребляют наши электромобили. JuiceBox с подключением к Wi-Fi (650 долларов) имеет удобное приложение для отслеживания истории зарядки и количества энергии, выделяемой во время каждого сеанса.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
