Гидрострелка – когда нужно устанавливать гидроразделитель

Гидравлический разделитель чаще называют — гидрострелка. Он настолько прост, что с его применением не должно возникнуть никаких вопросов. Ответить, — зачем нужно такое устройство, — можно просто взглянув на него.

Гидрострелка представляет из себя не длинную трубу относительно большого диаметра, с отводами меньшего диаметра, она похожа на вытянутый бочонок.

Очевидно, гидроразделитель нужен для выравнивания давления во всех подключенных к нему трубопроводах. Действительно, если подключить к этому куску толстой трубы трубопроводы подачи и обратки, то давление в них сразу выровняется, ведь само гидравлическое сопротивление устройства не значительное, специалисты называют его «нулевым».


Но какая в этом практическая польза? В каких случаях нам понадобится выравнивать давление между подачей и обраткой?

Рассмотрим подробней, как применяется гидрострелка, и что нужно учесть в системе отопления, чтобы решить вопрос о необходимости применении.

Но прежде нужно понять и другое – откуда вокруг такого простого устройства столько толкований и рекомендаций по его установке? А ноги растут из у.е., т.е. из $.

Откуда берутся сложности

Сама гидрострелка хоть и проста на вид, но не столь дешева. Не в гаражном, а в фирменном исполнении — 250$. А ее применение еще влечет и ее обвязку (фитинги, сливы, краны), что под 100$. А с установкой все это вместе уже целых 400 $. Действительно не дешевый получается кусок трубы в фирменном исполнении.

Но этого мало. Если простую систему, под соусом «установка полезнейшей гидрострелки», преобразовать в сложную, и напичкать автоматикой (примерно как на схеме ниже), т.е. вынести из под насоса котла 3 контура (бойлер, радиаторы, теплые полы) и обеспечить каждый своей насосной группой и подключить это все к фирменному коллектору с этим устройством, и установить контроллер автоматики, то все это вместе может потянуть на целых 2500$. Вот мы и добрались до золотого дна «установщиков радиаторов».



И за что же нужно выкинуть такую сумму? Оказывается, что не за что, так как в подавляющем большинстве случаев гидрострелка в системе отопления не нужна, и никакой особой роли не играет. Необходима она лишь в действительно сложных системах отопления, с множеством контуров отходящих от основной магистрали, обеспеченных собственными насосами.

Чтобы каждый контур не сильно влиял на соседний, параллельный ему, необходимо подровнять давление между магистралями подачи и обратки. Вот тогда и применяют гидростерлку и все необходимые для ее работы аксессуары.

Подробней, зачем нужен гидравлический разделитель и какая его роль рассмотрим на схемах.

Особенности применения гидрострелки

Рассмотрим схему отопления с несколькими насосами и с двумя котлами.

От подачи (красным) ответвляются контур радиаторов, контур теплых полов, контур водяного бойлера (теплоноситель отопления греет воду для бытовых нужд), может быть еще контур для отопления других удаленных помещений – этажей, оранжереи, гаража, сауны, другого дома…

Теперь видно, что насосы на этих контурах нужны разные. Длины этих контуров и их сопротивление разное…. Если включается мощный насос в одном контуре, то он изменит давление на границах параллельного контура, хотим мы этого или не хотим. Он может уменьшить количество проходящего теплоносителя по соседнему контуру, остановить там движение или вообще опрокинуть струю. Из этого положение нужно как то выходить, что и указано на следующей схеме.

Теперь подача и обратка соединены возле котла гидрострелкой. А это значит, что давление в них выровнялось, и влияние насосов в контурах на соседние контуры сошло на нет. Мы получили стабильную систему.

Понятно, что через гидрострелку между подачей и обраткой начнет циркулировать жидкость. Движется она от подачи на обратку, т.е. котел частично замыкается сам на себя. Не вредно ли это? А не может ли теплоноситель поменять направление движения в другую сторону?

Как работает система отопления с гидравлическим разделителем

Режим работы системы отопления с гидрострелкой, когда жидкость не движется между подачей и обраткой через гидрострелку в принципе невозможен. Это из разряда фантастики, так как не бывает абсолютно одинаковых давлений в контурах подачи и обратки.

Режим, когда жидкость движется из обратки в подачу, в принципе, возможен, если почему-то подобран слишком слабомощный котел, или насос контура котла, или если этот насос вышел из строя.

Тогда жидкость под воздействием насосов дополнительных контуров может циркулировать из обратки в подачу через гидрострелку. Это аварийный режим, он будет хорошо заметен по горячему котлу и холодным потребителям и должен быть устранен. Котел с таким режимом будет работать на максимуме температуры, а теплоноситель в контурах будет прохладным.

При этом разница температур между подачей и обраткой на котле будет весьма большой, во всяком случае, больше чем рекомендуют производители – «не более 20 градусов». Этот режим вредный для котла, он будет образовывать конденсат на камере сгорания или даже может привести к поломке теплообменника.

Режим, когда жидкость частично циркулирует через гидрострелку от подачи на обратку является нормальным (небольшое превышение расхода в контуре котла над сумой расходов потребителей).

При этом разница температур между подачей и обраткой на котле уменьшается, что нормально для его работы, и даже полезно во время запуска холодной системы. Важно лишь, чтобы этот нисходящий поток через гидравлический разделитель не оказался бы слишком большим, что возможно при абсолютно неграмотном монтаже системы или при поломке в контурах. Котел, работающий сам на себя, будет останавливаться слишком часто, что тоже нехорошо.

«Особенные свойства»

Гидрострелке приписывают «чудесные» свойства в виде:
— «повышение КПД котла»;
— «оптимизация работы насосов с повышением их долговечности»;
— «очистка системы от мусора»;
— «увеличение моторесурса всей системы»;
— «нормализация работы гидравлического оборудования»;
— «температурная оптимизация коллекторов, при интегральном подключении забора с улучшением всех связующих составляющих системы и встроенных контуров, для оптимального прогрева органики инфракрасным облучением»;
— «снятие порчи с жильцов», — и пр.
Все это являются или рекламной выдумкой, не имеющей ничего общего с реальностью, или тиражированием в свободной интерпретации ранее выдуманной нелепости. Следование некоторым утверждениям может нанести вред системе. Гидравлический разделитель нужен лишь для выравнивания давлений между подачей и обраткой в сложных системах.

Нужно ли устанавливать

Скорее всего, необходимости в установке гидрострелки нет. Ведь система не настолько сложная, чтобы один контур «забивал» другой?

Если есть обычный набор – котел, радиаторы, бойлер, — то разделитель не нужен . Если даже радиаторный контур обеспечен своим отдельным насосом то, когда периодически включается насос бойлера, радиаторный насос отключается автоматикой (приоритет бойлера) и конфликта этих насосов не происходит. А конфликт всего двух насосов (разница давлений и расходов), — полы и радиаторы — легко устраняется и без гидрострелки.

Как правило, подравнивать давление нужно если параллельно подключен более чем один котел (резервный не учитывается), или в системе имеются 4 и более насосов.

Т.е. контуров много – 1 этаж, 2-й этаж, 3-й этаж, беседка, зимний сад, мастерская, сауна…., то с такой сложной системой придется раскошелится и на гидрострелку и связанное с ней оборудование.

В других случаях надобность в гидравлическом разделителе отсутствует. А подогрев обратки с целью оптимизации работы котла (разница не больше 20 градусов), особенно во время разогрева холодной системы, может выполнить и маленький байпас с краником между подачей и обраткой для возможности регулировки вручную, что составит «копейки» по сравнению с нагромождением не нужной гидрострелки….

Гидрострелка для отопления. Нужно ли устанавливать?

Гидравлический разделитель (гидрострелка) — необходимость или навязанное излишество?

Чаще всего гидрострелка – это именно излишество, попадающее в систему обвязки котельной по причинам, не связанным с необходимостью ее применения. Иными словами, в большинстве случаев, с точки зрения гидравлики котельной, гидрострелка не нужна.

Тем не менее ее применяют очень часто. От чего это происходит? Основных причин две:

А) монтажник малоквалифицирован и слепо копирует схему котельной, по образцу, найденному в интернете. А схем с гидрострелкой в сети можно найти в достаточном количестве, гораздо большем, чем схем без применения этого устройства.

Б) монтажник преследует свой экономический интерес и навязывает дорогостоящее оборудование, увеличивая свой доход за счет заказчика, который не может сам разобраться в том, что ему надо, а без чего можно обойтись.

Широкому применению схем с гидравлическим разделением способствует и распространение ложных сведений о массе положительных свойств гидрострелки. На самом деле, гидрострелка это очень простое устройство и назначение у нее только одно – уравнять разницу в давлении между подающим и обратным коллекторами в многонасосной системе. Большая часть сведений, которую можно найти о применении гидравлического разделителя – это бравурно поданная ошибочная информация, распространяемая малоподготовленными, заинтересованными ораторами.

Именно благодаря мифам, окружающим гидрострелку, она широко представлена в наших бытовых котельных, обеспечивающих работу всего двух, трех контуров с двумя, тремя насосами.

Необходимость применения гидравлического разделения возникает, когда в системе есть много насосов, много разнонагруженных контуров. Когда перепад давление между подающим и обратным коллекторами начинает превышать производительность самого малопроизводительного контура. Но такое бывает далеко не всегда.

Как определить, в первом приближении, нужна вам, как заказчику и пользователю, гидрострелка или нет? Есть очень простой критерий – у вас в котельной два и более котлов, работающих одновременно (резервный котел не считается) и количество контуров не менее четырех. Для такого состава котельной гидрострелка уже может понадобится.

Если у вас один котел и три, четыре контура… без гидрострелки вы замечательно обойдетесь.

Более подробно о работе и назначении гидрострелки вы можете посмотреть здесь:

Зачем нужна гидрострелка? Объясняю в четырех картинках, собственноручно изготовленных | Сантехника вызывали?

«Вам нужна гидрострелка, без нее система не будет работать. Или, а давайте вам поставим гидравлический разделитель». Такие предложения можно услышать от некоторых монтажников, так и от продавцов отопительного оборудования. Хотя по факту он вам не нужен.

Чтоб аргументированно отказываться от «золотых» советов сантехников, необходимо понять несложный принцип работы этого устройства. Для этого сделал небольшие схемы, по которым легко понять что к чему.

Иллюстрация создана автором статьи в программе «Easymnemo»

Иллюстрация создана автором статьи в программе «Easymnemo»

Если у вас будет или есть простая схема отопления, как на иллюстрации выше, то вам абсолютно не нужен гидравлический разделитель (гидрострелка). Вдумайтесь в это слово,» гидравлику делить«, имея один насос и радиаторы делить ничего ненужно.

Но допустим у вас имеется радиаторная сеть и теплый пол, то в этих схемах пересекаются два потока, соответственно работает два насоса:

Иллюстрация создана автором статьи в программе «Easymnemo»

Иллюстрация создана автором статьи в программе «Easymnemo»

В этой схеме тоже не требуется дополнительных вмешательств в виде гидрострелки. Рассчитать мощности двух насосов, чтоб они друг другу не мешали, не очень сложно. Поэтому лишние расходы не требуются. Как бы не хотели монтажники и продавцы.

Сложности могут возникнуть в системе отопления где присутствуют три и более потребителя. Допустим в схеме появился бойлер косвенного нагрева. Для того чтоб прогреть «бочку с водой» необходим будет дополнительный насос, который возьмёт теплоноситель из систем для нагрева, тем самым повлияет на гидродинамику системы, что при правильном расчете насосных мощностей не будет критичным. Главное правильный расчет.

Иллюстрация создана автором статьи в программе «Easymnemo»

Иллюстрация создана автором статьи в программе «Easymnemo»

Но что если есть необходимость перестраховаться, или к системе планируется подключить, на ваш выбор: Зимний сад, бассейн, баню, отапливаемые уличные дорожки и отмостки, да хоть собачью будку. В этих случаях необходимо разделить потоки, чтоб позже не выяснять почему одна ветка работает, а другая нет, или система отопления совсем не «фурычит».

Для чего нужна гидрострелка в системе отопления?

Как будет работать система при больших количествах потребителей без гидрострелки? Начнутся перетоки из одних контуров в другие, более мощный насос протолкнет теплоноситель в свою ветку, забрав жидкость в свой трубопровод из других контуров, либо другие ветки просто остановятся из-за критической разницы давлений на всасывающем и исходящем трубопроводе.

Поэтому установив гидравлический разделитель выравнивается давление на подаче и обратке, независимо от количества потребителей. Следовательно, не будет перетоков жидкости между контурами:

Гидрострелка выполняет функцию этакой бездонной бочки из которой насосы, на любой из веток могут взять столько теплоносителя, сколько им потребуется, при этом не отнимая его у соседних контуров. Дополнительно данный прибор выполняет работу шламоуловителя и дегазатора.

Если ваша система имеет три и более циркуляционных насоса, которые могут критически влиять на работу друг друга, то установки разделителя потока желательно, а в большинстве случаев обязательно. Или следует использовать принцип первичных и вторичных контуров, о которых поговорим чуть позже.

Гидрострелка для отопления. Для чего нужен гидравлический разделитель в системе отопления

В каждом жилом доме предусматривается собственная система отопления, которая может быть самой разнообразной. Стоит отметить, что в больших, многоэтажных постройках она не обойдется без такого специального устройства как гидрострелка или гидравлический распределитель, который отвечает за создание естественной конвекции в теплоносителе. Данное устройство можно как смастерить своими руками, так и приобрести в уже готовом виде. Об этом и пойдет речь далее в статье.

Оглавление:

  1. Что представляет собой гидрострелка для отопления? Ее принцип работы
  2. Для чего нужна гидрострелка в системе отопления
  3. Разновидности гидравлического распределителя
  4. На что обратить внимание при покупке гидрострелки для отопления?
  5. Особенности сборки гидрострелки своими руками
  6. Правила относительно установки гидрострелки в системе отопления

Что представляет собой гидрострелка для отопления? Ее принцип работы

Гидрострелка для отопления — это своего рода защитный элемент, отвечающий за балансировку и безопасность отопительной системы. Данное устройство отличается своей простотой и выступает в роли дополнительного узла, рабочая функция которого направлена на сохранение теплообменников в чугунных котлах. Установка гидростаспределительного оборудования особо необходима в таких системах отопления, в состав которых входят батареи,  водонагревательные элементы и другие многоконтурные детали. Оно позволяет сохранять равенство давления во всех секторах котла в пределах нормы и поддерживает бесперебойную режимную работу теплообменников.

Для того, чтобы гидрораспределитель максимально выполнял свои функции, прежде чем его покупать, мастерить и устанавливать, проводят специальные расчеты относительно габаритов и параметров мощности устройства. Для этого есть специальные формулы, ознакомится с которыми можно на специальных форумах в интернете. Так вот, если все расчеты произведены правильно и в параметрах оборудования не были допущены ошибки, то гидрострелка выполняет и свои дополнительные обязанности: нейтрализует накопившиеся осадки ржавчины, накипи в отопительной системе, таким образом продлевая работоспособность насосов, датчиков и других функциональных деталей. Не менее важной задачей гидрострелки считается удаление накопившегося воздуха в контурах отопительной системы. Этот момент важен для сохранения рабочего состояния металлических элементов, которые под его воздействием сильно окисляются и приводят к серьезным поломкам.

Для чего нужна гидрострелка в системе отопления

Гидравлический распределитель в системе отопления — это прежде всего помощник, который отвечает за разделение потоков жидкости и защищает котел от возможных внутренних поломок, то есть это многофункциональный аппарат, установка которого нужна во множествах ситуаций, связанных с работой отопления.

  • Внедрение гидрострелки необходимо в отопительную систему габаритных помещений, площадь которых составляет более 200 кв.м.
  • Когда в системе отопления предусмотрено несколько контуров, в них могут возникать нестандартные ситуации с перепадами нагрузки на оборудование, появятся большие затраты тепловой энергии, а сам тепловой поток станет несбалансированным. Именно такие факторы свидетельствуют о необходимости установки гидрораспределителя.
  • Наличие данного устройства необходимо в тех помещениях где оборудованы теплые полы, работают бойлеры и т.п. оборудование. Так как в таких системах требуется включение не всей отопительной системы, а только ее некоторых контуров и, чтобы не навредить одному элементу за счет другого устанавливают гидрострелки, которые способствуют полноценному функционированию отдельных частей системы и ее балансировке.
  • Бывают случаи, когда в больших загородных коттеджах и т.п. предусмотрено отопление с несколькими котлами, для объединения которых также используют гидравлическую стрелку.
  • Случается так, что во время проведения ремонтных работ батарейное отопление отключают, а в его внутренней среде господствуют холодные тепловые массы, которые при резком запуске соединяются с теплыми, а это чревато тепловым ударом, который приводит к неполадкам, трещинам в чугунном материале и т.д., именно гидрострелка способствует равномерному распределению тепла по контурам системы и защищает ее от таких нештатных ситуаций.

Таким образом, можно сказать, что гидрострелка — это устройство, способное выполнить множество защитных функций в системе отопления, имеющее массу преимуществ и положительных сторон, способствующих налаженной работе насосов и увеличению уровня КПД котлов.

Разновидности гидравлического распределителя

Гидравлические распределители на современном рынке представлены несколькими разновидностями. Они отличаются конструкциями, габаритами, а также расположением патрубков. Об этом детальнее в таблице.

 Разновидности гидравлических распределителей
 по конструкции по расположению патрубков  по габаритам
  •  устройство с 4 патрубками, которое отвечает за работоспособность 2 контуров;
  • агрегат KV серии, в состав которого входит 2 патрубка на одной стороне и 8 или 10 патрубками на другой;
  • коллектор отопления с гидрострелкой, в состав которого входит неограниченное количество патрубков, что способствует организации отдельных ветвей отопления и подключения к ним циркуляционного насоса.
  •  патрубки располагаются на одной оси, что способствует увеличению скорости теплоносителя, а это часто приводит к тому, что частицы мусора попадают в отделение второго контура;
  • чередующиеся патрубки, отличающиеся медленной работоспособностью теплоносителя, что способствует очищению воздуха и контуров от различных примесей.
  •  малогабаритные, объемом менее 20 литров;
  • средних размеров, не более 150 л;
  • большие, объем которых достигает 300 литров.

Таким образом, можно сказать, что гидрострелка максимально способствует снижению нагрузок в трубопроводах отопительной системы и приводит к увеличению ее энергоэффективности. Данное устройство считается очень востребованным в области тепловой структуры, хотя и не применяется в комплектации с твердотопливными котлами.

На что обратить внимание при покупке гидрострелки для отопления?

С понятиями гидрострелка для отопления зачем она нужна и другими базовыми данными о ней разобрались, теперь стоит рассмотреть критерии выбора уже готовых заводских конструкций, что позволит не только обезопасить тепловую систему, а и уберечь семейный бюджет хозяевов, которые планируют осуществить такую технологическую покупку.

Приобрести данный агрегат можно во многих специализированных магазинах, а также на сайтах онлайн-ресурсов. Но прежде чем остановить, свой выбор на конкретной модели рекомендуется проконсультироваться с продавцами, уточнить данные и отзывы о производителе, убедится, что параметры выбранного прибора соответствуют всем расчетам относительно внутренней отопительной системы владений.

Стоит обратить внимание на объем гидрострелки, внимательно учитывать сумму тепловых мощностей всех контуров. Заранее определитесь с моделью, посоветуйтесь с профессионалами на счет расположения патрубков гидрострелки, узнайте какой из вариантов будет выгодней в вашем жилом пространстве.

Все расчеты параметров стоит произвести заранее, чтобы в магазине консультанты предлагали самые подходящие устройства. Гидрострелка для отопления купить которую можно по оптимальной цене, должна способствовать теплоотдачи, а не наоборот задерживать этот процесс.

Особенности сборки гидрострелки своими руками

Для того, чтобы сделанная гидрострелка для отопления своими руками была пригодной для использование мастеру понадобится смекалка, четкие расчеты и полная материально-инструментальная база. Чаще всего с этой целью применяют два материала — это сталь и пропилен. Стоит сразу сказать, что сделать гидравлический распределитель в домашних условиях, тем более хорошего качества не всем под силу. Некоторые умельцы думают, что для работы подойдет обычный отрезок металлической трубы и этого будет достаточно.

Однако, это совсем не так, так как в случае с сталью, нужно еще правильно подобрать ее марку, так как в отопительной системе господствуют слишком высокие температуры и необходимо чтобы ресурс был устойчив к ним. Для этого лучшим вариантом станет либо нержавеющая сталь, либо конструкционная, с которыми очень сложно работать новичкам, поэтому людям без опыта лучше всего купить готовую гидрострелку. Далее рассмотрим вариант сборки стального гидрораспределителя из трубы с внутренней окружностью диаметра 76 мм.

1. Начинается работа из подготовки отверстий в металлической трубе, по всему ее периметру. С помощью сварочного аппарата к проделанным дырам приваривается резьба. В готовом варианте их должно получится восемь — две предназначаются для соединения с котлом, а шесть отвечают за подачу и обратку тепловых масс.

2. Далее привариваются заглушки для концевых отверстий трубы. Неровности сварных швов необходимо нейтрализовать с помощью болгарки. Трубу шлифуют, обрабатывают шпаклевкой и по окончанию всех работ вскрывают красочным материалом из баллончика. Перед тем как пускать самодельную гидрострелку в ход, ее необходимо проверить под воздействием пресса.

Требованиям норм современных отопительных систем соответствует и такой материал как пропилен, который также используют в процессе изготовления гидравлического распределителя своим руками. Именно пропилен характеризуется способностью выдерживать температуру горячей воды до 95 градусов, что соответствует нормам для жилых помещений. Гидрострелка отопления частного дома из этого ресурса не только способствует повышению протока теплоносителя, а и позволяет системе расходовать энергию так, чтобы не возникали значительные потери тепла, что кстати связано с металлическими агрегатами.

Преимуществом пропилена также можно назвать его стойкое противостояние процессам развития коррозии и гниению. К тому же, этот материал на порядок дешевле других, подходящих для изготовления гидрострелки. Готовые конструкции из данного ресурса можно окрашивать в любой предпочтительный цвет. Но рядом с вышеуказанными преимуществами пропилена, необходимо отметить и то, что работать с данным материалом в домашних условиях не стоит, особенно тем мастерам, которые не имею большого опыта работы в технологической сфере. Это еще связано и с тем, что в домашних условиях могут быть неправильно проведены расчеты отопительной системы, ее мощности, а рядом с тем и ее комплектующих элементов, к тому же схема отопления с гидрострелкой может быть неправильно подобранной.

Правила относительно установки гидрострелки в системе отопления

Для того, чтобы работа гидрострелки отопления была продуктивной и безопасной при ее установке мастера должны руководствоваться общепринятыми правилами и рекомендациями профессионалов. В первую очередь это касается расположения агрегата — он должен располагаться исключительно в вертикальном положении, иначе его функциональность будет нарушена, что может привести к серьезным проблемам в отопительной системе частного дома.

Перед установкой и во время самого процесса, мастер должен контролировать скорость теплоносителя в камере. Его показатели должны быть на отметке ниже 0,1 м/с. В деле с гидрораспределительным устройством также действует правило трех диаметров, согласно которому высота разделителя гидрострелки должна быть на порядок меньше высоты распределителя. Также при установке гидрораспределительного элемента должно быть взято во внимание правило, которое говорит о том, что контур, который отличается показателями максимально высоких температур, должен быть присоединен к верхней части разделителя.

Подведем итоги, итак, гидрострелка для отопления является практически незаменимым элементом в современных многоконтурных системах. Она выполняет огромное количество функций, которые напрямую направлены на безопасную работу теплообмена в помещении. Данное устройство не только страхует оборудование от неполадок, а и проводит внутренние санитарные операции, способствующие продлению эксплуатационного периода котлов, насосов и других системных элементов. Для более подробной информации о расчетах гидрострелки отопления смотрите видео:

Гидрострелки (гидравлические разделители), коллекторы со встроенной гидрострелкой

Правильное название этого устройства — гидравлический разделитель, в современных системах отопления монтируется между котлом и отопительными контурами как горизонтально, так и вертикально. При вертикальном расположении в верхней части обычно находится автоматический воздухоотводчик, а внизу — запорный кран для удаления накопившейся грязи и шлама.

Попросту говоря, основное предназначение этого устройства — это гидравлическое разделение потоков. Она делает контуры отопления динамически независимыми при передаче движения теплоностителя, но при этом хорошо передает тепло от одного контура другому. Отсюда и другое название гидрострелки — гидравлический разделитель.

Для начала давайте определимся — а для чего вообще нужна гидрострелка?

  1. Для того, чтобы получить, при малом расходе теплоносителя в котловом контуре, большой расход во втором, например — в радиаторном. Допустим имеется котел с расходом 50 литров в минуту, а система отопления получилась в два раза больше по расходу — 100 литров в минуту. Разгонять контур котла до расхода больше, чем это было предусмотрено производителем, в этом случае экономически нецелесообразно, т.к. увеличится гидравлическое сопротивление, которое либо не даст необходимый расход, либо увеличит нагрузку на циркуляционный насос и, соответственно,- к дополнительным расходам на электроэнергию.
  2. Гидрострелка нужна для исключения гидродинамического влияния контуров друг на друга и на общий гидродинамический баланс всей системы отопления. Например, если у Вас имеются теплые полы, радиаторное отопление и контур горячего водоснабжения (бойлер косвенного нагрева), то имеет смысл разделить эти потоки на отдельные контура, чтобы они друг на друга не влияли.
  3. Отсутствие гидродинамического влияния в гидрострелке между контурами — это когда движение (скорость и расход) теплоносителя в гидрострелке не передается от одного контура к другому.
    Гидрострелки (их еще часто называют гидравлические разделители, гидроразделители) обычно применяются в отопительных системах, состоящих из нескольких потребителей со своими особенными режимами циркуляции и температуры. Например: система состоит из бойлера косвенного нагрева, основного контура отопления, теплых полов, в системе два и более котла и т.д.
  4. Основное их предназначение: снятие лишних нагрузок с циркуляционных насосов, предотвращение тепловых ударов, в конечном итоге — экономия средств.

Преимущества использования гидрострелок

Существенно упрощается подбор циркуляционных насосов. Правильный подбор насосов для сложной системы отопления является непростой задачей: насосы первичного (котлового контура) могут не обеспечить необходимую производительность, например: циркуляционный насос первичного контура имеет меньшую производительность, чем насосы вторичного контура (отопительного).
Гидрострелка обеспечит вам экономию средств. В системах без гидравлического разделителя маломощные насосы будут расходовать много энергии для преодоления влияния насосов большей мощности, влияние дополнительных контуров может заставить насосы работать в неоптимальном или нештатном режиме. В итоге — насосы могут выйти из строя.
В связи с исключением взаимного влияния насосов улучшается режим работы и долговечность котельного оборудования.
Система отопления работает большую часть времени в условиях далеких от расчетных, которые использовались при проектировании. Например, использование устройств регулирования расхода в зональных системах отопления приводит к разбалансировке. Применение гидрострелок обеспечивает гидравлической системе устойчивость и сбалансированность.
Гидрострелки помогают избежать паразитных течений, создаваемых другими работающими насосами, из-за которых радиаторы отопления могут нагреваться даже при остановленных насосах.
Защищают теплообменник от тепловых ударов: при отключении каких-либо контуров от системы отопления возникает маленький расход теплоносителя в котле, что ведет к резкому повышению температуры в котле и к последующему приходу сильно остывшего теплоносителя.
Гидрострелка помогает поддерживать постоянный расход котла, что уменьшает разницу температуры между подающим и обратным трубопроводом.
Готовые гидравлические разделители, имеющиеся в продаже, можно использовать в качестве эффективных удалителей шлама и воздуха из системы.

Нужна ли гидрострелка или нет в конкретном случае?

Система без гидравлического разделителя

Чтобы определиться нужна ли гидрострелка для вашей системы отопления придется ответить на несколько вопросов.

  • Если Ваша система отопления построена на нескольких котлах, например напольного газового котла и настенного, завязанных на общую ситему отопления — то да, гидравлический разделитель нужен.
  • Еще пример: Вы решили установить два котла газовый и электрический (или твердотопливный и электрический), чтобы они работали в паре на одну отопительную систему. Электрический котел выбран в качестве «страхующего» на случай нехватки мощности основного. Ответ: нужна. Каждый котёл имеет свой насос и чтобы они не конфликтовали между собой их надо гидравлически разделить.
  • Если у вас сложная отопительная система, например одновременно используется бойлер косвенного нагрева, теплый пол, контур из радиаторов отопления со своими циркуляционными насосами, то — да, гидрострелка нужна.
  • Можно сказать проще: если у вас один котёл, а потребителей больше одного (радиаторы, тёплый пол и ещё, допустим, бойлер косвенного нагрева), гидрострелка придется установить: она обеспечит минимальное сопротивление циркуляции через котёл при разном или минимальном разборе тепла на коллекторе.
  • Нужна ли гидрострелка (гидроразделитель) для настенного двухконтурного котла, если он просто греет одни радиаторы, а горячая вода берется от второго контура? Ответ: не нужна.
  • Нужна ли гидрострелка при использовании твердотопливного котла? Ответ: да, нужна. И чем большего объема — тем лучше. А для чего? Чтобы уровнять температурные скачки для системы отопления! Твердотопливный котел может выдавать очень неприятные температурные скачки для системы.

Система с использованием гидравлического разделителя

Принцип работы гидрострелки (гидравлического разделителя)

рисунок 1

Циркуляционный насос Н1 создает циркуляцию теплоносителя через гидрострелку по первому контуру, а насос Н2 — по второму контуру. Т.е. в гидрострелке происходит перемешивание теплоносителя. Но если расход Q1=Q2, то происходит взаимное проникновение теплоносителя из контура в контур, тем самым как бы создается один общий контур. В этом случае вертикальное движение в гидрострелке не происходит.
В случаях, когда Q1>Q2, движение теплоносителя в гидрострелке происходит сверху вниз и наоборот, в случаях, когда Q1 < Q2, движение теплоносителя в гидрострелке происходит снизу вверх.

Вообще, если у Вас система работает на больших температурах (свыше 70 градусов цельсия), то следует циркуляционные насосы ставить на обратный трубопровод. Если у Вас низкотемпературное отопление 40-50 °C, то лучше их ставить на подачу, так как горячий теплоноситель обладает меньшим гидравлическим сопротивлением, и насос будет потреблять меньше энергии.

Расчет гидрострелки

Чтобы вычислить диаметр гидрострелки, необходимо знать:

  1. Расход первого контура (котлового, на рис. 1 обозначен как Контур 1)
  2. Расход второго контура (контур отопительной развязки, на рис. 1 обозначен как Контур 2)
  3. Максимальную вертикальную скорость теплоносителя в гидрострелке.

При расчете гидрострелки важно получить медленное вертикальное движение в гидрострелке: не более 0,1 — 0,2 метра в секунду.
Низкая скорость теплоносителя в гидравлическом разделителе нужна для того чтобы:

  • дать возможность осесть взвешенным частицам песка, шлама и др.
  • чтобы дать возможность холодному теплоносителю уходить вниз, а горячему устремляться вверх для получения необходимого температурного напора. Например, для теплого пола можно получить второстепенный контур отопления с пониженной температурой теплоносителя, а для бойлера косвенного нагрева можно получить более высокую температуру теплоносителя, способного перехватить максимальный температурный напор.
  • уменьшить гидравлическое сопротивление в гидрострелке.
  • выделить из теплоносителя пузырьки воздуха и удалить их через автоматический воздухоудалитель.

Чтобы самому рассчитать параметры гидрострелки необходимо вычислить её диаметр и собрать её, согласно одному из методов на рисунке.

Диаметр гидрострелки вычисляется по одной из формул (соблюдайте размерность!)

Формула расчета диаметра гидрострелки (вариант 1)
D — внутренний диаметр гидрострелки (в метрах)
Q — расход воды 3/сек)
V — скорость потока теплоносителя (м/сек)
Формула расчета диаметра гидрострелки (вариант 2)
D — внутренний диаметр гидрострелки (в миллиметрах)
Q — расход воды 3/час)
V — скорость потока теплоносителя (м/сек)

Например рассчитаем диаметр гидрострелки по первой формуле:
На рис. 1 расходом первого контура будет являться максимальный расход насоса Н1. Примем за 40 литров в минуту.
Расходом второго контура будет являться максимальный расход насоса Н2. Примем за 120 литров в минуту.
Тогда расход в гидрострелке равен: Q = Q2 — Q1 = 120 — 40 = 80 литров/мин (или 80 : 1000 : 60 = 0,001333 м3/сек)
п — константа. п = 3,14
Максимальную вертикальная скорость теплоносителя в гидрострелке обычно принимают равной 0,1 — 0,2 м/сек. Примем V = 0,1 м/сек
Подставив значения в формулу получим: D = √(4х0,001333):3,14:0,1 = 0,130 метра
Если воспользоваться второй формулой, то расход надо пересчитать в м3/час: 80 : 1000 : 60 = 0,001333 м3/сек = 0,00133 х 3600 м3/час = 4,7988 м3/час
D = 18,811 х √(4,7988:0,1) = 130 мм.

Как изготовить гидрострелку самому?

А Вы подумайте — стоит ли этим заниматься?
Ведь если Вы нашли средства на сложную систему отопления, монтаж которой и оборудование стоят весьма приличных денег, то стоит ли с ней (в смысле изготовления) возиться? Не проще ли купить готовую?
К тому же готовые гидрострелки имеют качественное заводское антикоррозионное покрытие, оборудованы такими полезными устройствами как отделители шлама, имеют утеплитель и т. д.

Гидравлические коллекторы (котловые коллекторы)

Одним из способов качественного устройства системы отопления или системы горячего водоснабжения, является коллекторная разводка. Простота, скорость и удобство монтажа такой системы, а также комфортность дальнейшей эксплуатации, приводят ко все более более частому ее применению. Использование коллекторов CALEFFI, коллекторных шкафов в сборе и дополнительных аксессуаров, позволяет собрать систему большой надежности и высокой степени комфортности.

Для чего нужен котловой коллектор?

Коллекторы котловые (гребенки, гидравлические коллекторы) применяются для равномерного распределения потоков теплоносителя по контурам отопительной системы или по «ниткам», а также для упрощения монтажа трубопроводных систем котельных. Для грамотного проектирования именно Вашей гребенки проектировщик делает гидравлический расчет.
К примеру в вашем доме 2 этажа, есть баня, тёплые полы, система горячего водоснабжения (ГВС). Каждый из этих потребителей тепла нуждается в своей температурной регулировке. Как быть если у котла только один вход (обратная линия), и один выход (подача). В этом случае мы устанавливаем котловой коллектор (главный разделитель контуров отопления), в нашем примере ставим коллектор на 4 выхода + котел.
В зависимости от выбранной проектировщиком системы отопления подбирается один из основных элементов в котельной — распределительная гребенка или другими словами котловой коллектор. Сегодня в магазинах и на рынке можно найти много вариантов котловых коллекторов, но часто их типоразмер не совпадает с конкретным проектом вашей котельной. В таких случаях можно рассмотреть различные варианты с совмещением нескольких коллекторов в один большой, обрезка или заглушка не нужных ниток и т.д.
Система отопления должна быть не запутанной, а логичной и простой для понимания любому человеку, и именно котловой коллектор в экстренной ситуации поможет сориентироваться хозяину дома (неопытной хозяйке, инженеру аварийной службы и т. д.) что и как быстро отключить, а не разбираться в схеме ваших трубопроводов часами.


Наши специалисты помогут Вам подобрать, а также смонтировать гидрострелку, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

принцип работы, назначение и расчеты, монтаж

Владельцам индивидуальных домов при организации системы теплоснабжения знакомо понятие разбалансировки после присоединения контуров к котлу. Для выравнивания давления и уменьшения его на котельное оборудование устанавливается гидрострелка. Принцип работы, назначение и расчеты мы разберем в сегодняшнем обзоре.

Гидроразделитель в системе теплоснабжения

Читайте в статье

Понятие гидрострелки

В профессиональной среде можно встретить иные названия гидрострелки:

  • гидравлический или термогидравлическийразделитель;
  • анулоид.

Применение гидрострелки рекомендовано преимущественно для котельного оборудования из серии долгого горения на твердом топливе, нежели для газовых.

Основное назначение работы разделителя гидравлического (это официальное название гидрострелки) – разделение гидравлических потоков. Контуры разделяются каналом, делая их независимыми и автономными при передаче носителя тепла по отопительной системе. При этом тепло хорошо передается от одного контура к другому.

Гидрострелка: принцип работы назначение и расчеты

Система теплоснабжения индивидуального дома может состоять из нескольких подсистем. Реализация каждого разветвления должна осуществляться независимо от давления и расхода теплоносителя каждой функции. В связи с тем, что теплоноситель поступает из одной точки, это приводит к разбалансировке отдельных контуров системы.

Чтобы не возникла подобная ситуация, устраиваются гидрострелки (анулоиды) в системе теплоснабжения.

Основные функции

При организации теплоснабжения от котла на твердых видах топлива, водные потоки нагреваются бойлером, сопротивление которого на порядок меньше, чем в основной системе.

В состав системы отопления часто включены подогрев пола, санузлы и кухня. То есть, на один генератор тепла подключены как минимум три потребителя. Температурный режим каждого настроен индивидуально, и, соответственно, имеет разное сопротивление отопительной развязки. Для того, чтобы не возникла разбалансировка системы отопления, их необходимо совместить.

Именно это и является основным принципом работы гидравлической стрелки. Иными словами, она разделяет систему теплоснабжения на два автономных контура: теплогенератора и общего отопления дома, в который включены все подсистемы.

Важно! При наличии контура теплогенератора снижается или исключается влияние контура общей системы на теплогенератор.

Развязка подсистем в общей системе устроена по такому же принципу, они не влияют друг на друга. Таким образом, гидравлическая стрелка решает вопрос балансировки котельного оборудования и системы теплоснабжения.

Применять разделитель рекомендуется в том случае, когда без его использования разница давления между подачей и обраткой превышает четыре сотых метра водяного столба. Внутри анулоида осуществляется обмен горячей и остывшей воды.

Работа разделителя происходит в одном из 3 режимов:

  • потоки обоих контуров равны. Функционирование при правильно подобранных насосах происходит только при условии одновременной работы всех насосов котельного оборудования и отопительной системы в обычном режиме;
  • поток первого контура значительно меньше второго. Реализация возможна только для тех случаев, когда достаточно работы только одного котла из всей системы отопления.
  • поток второго контура значительно меньше первого. Реализация возможна, когда приостановлена подача тепла или требуется отопление только одной зоны.

Благодаря работе гидрострелки, обеспечивается возможность регулирования котельного оборудования и отопительной системы всего дома. Поэтому экономить на ее приобретении и установке не стоит.

Режимы работы гидрострелки

Дополнительные функции

Помимо защиты теплообменника от теплового удара, гидрострелка предохраняет систему отопления от повреждений в случае аварийного выключения системы водоснабжения дома, подогрева пола и иных подсистем.

Кроме того, она выполняет роль отстойника для механических образований, таких как накипь и ржавчина. Еще одна из важных функций, для чего нужна гидрострелка в системе отопления – устранение воздушных масс из теплоносителя.

Устройство гидрострелки

Термогидравлический разделитель – это труба, дополненная вваренными в корпус 4-мя патрубками. Это наиболее распространенная модель. Количество патрубков может быть увеличено в зависимости от оснащения системы отопления.

Гидравлический разделитель может быть круглой или прямоугольной формы. Принцип работы практически не отличается между собой. Прямоугольная форма выглядит лучше. Круглая — больше подойдет с точки зрения организации гидравлики. Но в основном, форма практически не влияет на организацию функционирования системы.

Дополнительно, в состав гидрострелки могут быть включены:

  • фильтры;
  • сепараторы воздуха с отведением воздушных масс;
  • краны;
  • трехходовые клапаны с элементами терморегулирования, которые препятствуют попаданию холодной воды в обратку контура котла;
  • дополнительная теплоизоляция;
  • шламоуловитель;
  • термометр;
  • манометр.

Корпус гидравлического разделителя может быть выполнен из низкоуглеродистой, нержавеющей стали или меди. Выпускают также гидрострелку из полипропилена. Дополнительно ее обрабатывают специальными антикоррозийными составами и теплоизолируют при необходимости.

Это следует знать! Гидроразделители из полимера можно использовать для отопительной системы, которую обслуживает котельное оборудование мощностью 13-35 кВт. Их нельзя применять для оборудования, работающего на твердых видах топлива.

Устройство гидрострелки

Принцип работы гидравлического разделителя

Устройство анулоида предельно просто. Это небольшая часть трубы, на срезе имеющая вид квадрата.Система теплоснабжения распределяется на большой и малый контуры. В составе малого контура – котельное оборудование и гидроразделитель. В состав большого включается потребитель – система теплоснабжения.

Когда потребление тепла в котельном оборудовании равно его генерации, в гидрострелке направление жидкости идет по горизонтали. В случае отклонения в генерации/расходе, теплоноситель попадает в малый контур, что увеличивает температуру перед котельным оборудованием. Котел автоматически отключается, при этом теплоноситель продолжает движение до снижения температуры. После чего котельное оборудование включается вновь.

Теперь мы знаем, что такое гидрострелка в системе отопления. Она обеспечивает равномерность теплопотоков в контурах, гарантируя их независимое функционирование.

Принцип подключения контуров через гидрострелку

Конструкции гидрострелок

В конструкции нет ничего сложного. Однако, определенные правила должны быть соблюдены. Производители предлагают модели различной конфигурации и размеров. Можно без труда подобрать необходимое изделие по своим характеристикам. Встречаются гидрострелки для отопления, в которых совмещена работа разделителя и коллектора для подключения контура.

Высокая стоимость заводского производства наталкивает на мысль о самостоятельном изготовлении гидрострелки. Для этого необходимо иметь начальные навыки сварочных и слесарных работ. Основное – это соблюдение размеров для обеспечения бесперебойной работы изделия.

Рассмотрим основные конструкции гидравлических разделителей:

ФотоТипы конструкций
Классический – функционирует по правилу«3D» (трех диаметров). На схеме указаны внутренние диаметры и проход, не зависимо от толщины стенок корпуса.
Чередующиеся патрубки. Принято считать, что расположение в виде ступеньки вниз улучшает сепарацию газов, при этом ступенька вверх улучшает отделение твердых взвесей.
Горизонтальный вариант расположения гидрострелки с разным расположением патрубков.
Гидрострелка в виде решетки. В быту можно встретить конструкцию из секций радиатора отопления. Такая система нуждается в дополнительном утеплении во избежание теплопотерь.

Гидрострелка для нескольких контуров

Использование гидрострелки необходимо при наличии нескольких контуров.Это может быть одним из обязательных условий производителя для предоставления гарантийных обязательств на котельную установку и монтажные работы.

В частных домах площадью более 200 кв.м, в которых налажено функционирование нескольких контуров (теплые полы, ванные комнаты, кухня), использование гидравлического разделителя увеличит срок эксплуатации котельного и насосного оборудования. Кроме того, сделает их функционирование более плавным, а значит экономичным.

Гидрострелка для системы из трех контуров

Расчет гидрострелки для отопления

Производители выпускают гидроразделители, рассчитанные на конкретную мощность системы теплоснабжения. Для самостоятельного изготовления несложного устройства необходимо рассчитать основные значения и составить своими руками чертежи гидрострелки.

Методика расчета по мощности котла

Для расчета потребуется единственное значение – диаметр патрубка или разделителя. Все остальные параметры отталкиваются от этого значения.

Произведем расчет для гидрострелкипо правилутрех диаметров. Данные необходимо брать из паспорта на котельное оборудование.

π – 3,14.

ПараметрХарактеристикаЕдиница измерения
Dдиаметр разделителямм
dдиаметр патрубкамм
Gпропускная способность гидроразделителя в системе отопления за один часм³/час
Ωскорость потока(максимальная величина) через гидроразвязкум/с
Qрасход (максимальный ) в контуре теплосистемы потребителям³/час

Для облегчения расчетов нашей командой был разработан специальный калькулятор.

Калькулятор расчета гидрострелки по мощности котла



Методика расчета по производительности насосов

Можно выполнить расчет исходя из производительности насосного оборудования. Для данного метода исходные параметры насосов в контурах котельного оборудования и всей отопительной системы.

Расчет необходимо выполнить для того, чтобы не перегрузить насосное оборудование котельной установки при обеспечении необходимого расхода потоков по всем контурам. Иными словами, общая производительность всех насосов системы выше показателя насосного оборудования, обеспечивающего движение теплоносителя через отельное оборудование.

D=2×√ ((∑Qот–Qкот) / (π×V)), где

ПараметрХарактеристикаЕдиница измерения
Qотпроизводительность насосного оборудования на всех контурах системы теплоснабжениям³/час
Qкотпроизводительность насосного оборудования  в малом контурем³/час
Vскорость теплоносителям/с

Для этого варианта также предусмотрен свой калькулятор.

Калькулятор расчета гидрострелки по мощности котла



Совмещение коллектора отопления с гидрострелкой

Для обогрева домов с небольшой площадью используют котел со встроенным насосным оборудованием. Контуры отопительной системы подключаются через гидравлическую стрелку.

В домах с площадью от 150 квадратных метров подключение контуров производится через гребенку, которая обеспечивает техобслуживание и эксплуатацию систем.

Монтаж коллектора производится после емкостного гидравлического разделителя. Распределительный коллектор состоит из 2 независимых друг от друга частей, которые объединены перемычками. Патрубки врезаются попарно исходя из количества вторичных контурных систем.

Все запорные и регулирующие элементы отопительной системе устанавливаются в 1 месте. Благодаря увеличенному диаметру распределительного коллектора, обеспечивается равномерный расход теплоносителя между всеми контурами.

Коллектор совместно с гидроразделителем образует единую гидравлическую систему-модуль.

Важно! Регулирующая арматура полностью обеспечивает максимальный поток и напор теплоносителя на всех контурах. Балансировка помогает добиваться расчетных показателей движения потока.

Стандартный коллектор с гидроразделителем

Где можно купить гидрострелку для отопления: производители и цены

Чтобы определиться, покупать гидрострелку с коллектором или изготовить гидроразделитель своими руками, предлагаем небольшой обзор производителей и ориентировочные цены на рынке аналогичных товаров России.

ФотоНаименование гидрострелкиПроизво дитель/ торговая маркаОсновные преимуществаСредняя цена (по состоянию на декабрь 2017), руб
Гирострелка «ST-35»ООО «2Б-Групп» / «Sintek»Для оборудования мощностью до 35 кВт и домов площадью не более 300 кв.м2 700
Гидрострелка с коллектором «STK-3»Для объектов площадью до 500 м² с распределением на 3 контура6 700
Распределительный модуль «ЕСО 3 DN20»Германия / «Huch EnTEC»Для оборудования мощностью до 55 кВт, с распределением на 3 контура13 154
Гидрострелка «МНК 32»Германия / «Meibes»3 м³/час, 85 кВт, Ду 32, сепарация воздуха,шламоуловитель, опционально — магнитные уловители металлических частиц. 13 595

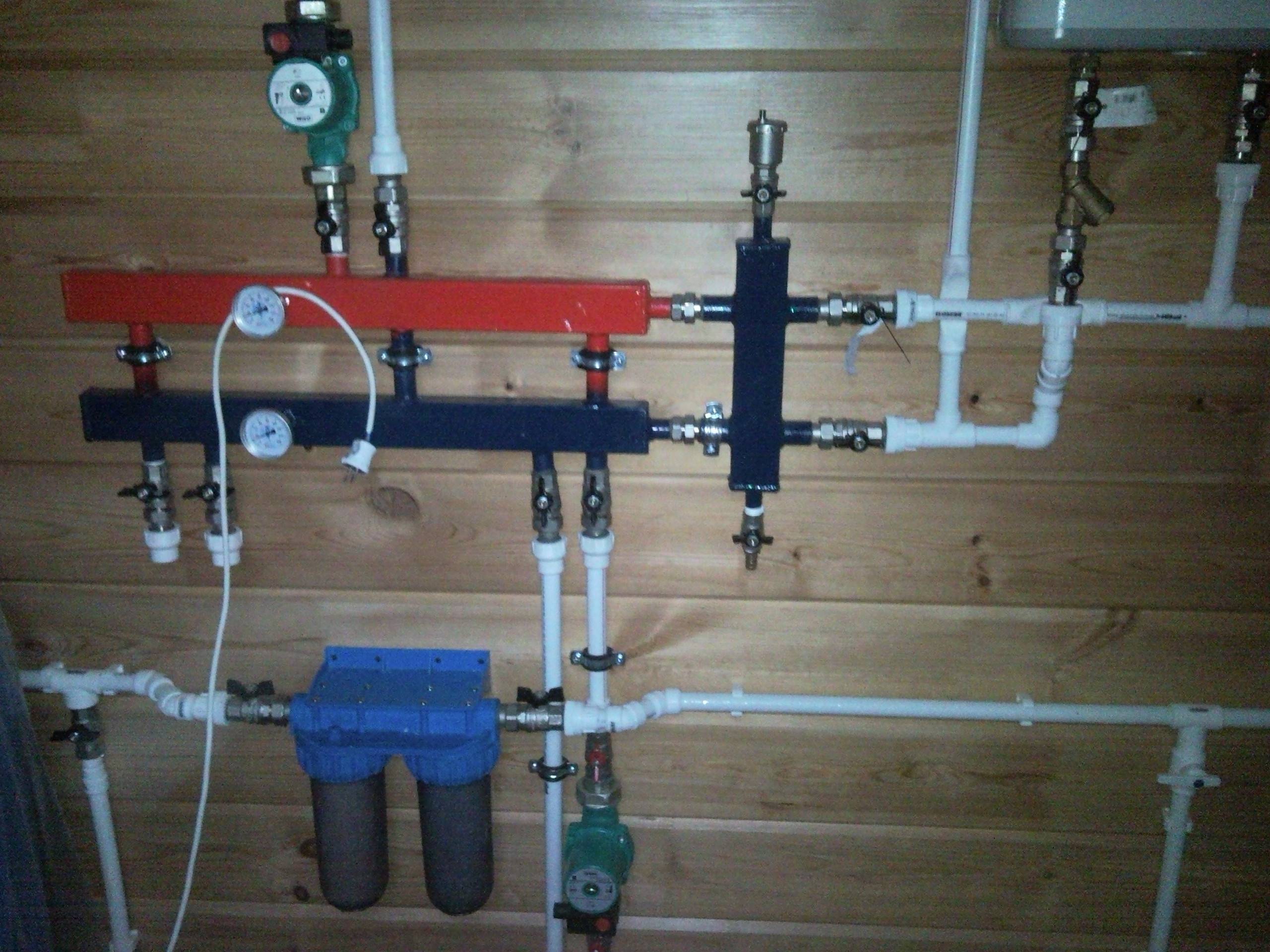

Гидроразделитель с коллектором в системе теплоснабжения жилого дома

Схема изготовления гидрострелки для отопления своими руками

Самостоятельно изготовить гидрострелку непросто. Сначала следует составить схему и предварительные расчеты. Кроме того, необходимо владеть навыками сварочных и слесарных работ.

Пошаговый процесс изготовления разделителя на 6 выходов поможет в данном вопросе:

ФотоОписание работ
Перед началом работы нужно подготовить следующие материалы и инструменты: 2 дюймовые резьбы для основного контура и 6 резьб на ¾ для контура отопительной системы, профильную трубу 80 с толщиной стенки 3 мм, дюймовую трубу 25, профильную трубу 20×20, 2 квадратные шайбы на торцы, 2 стальные резьбы, сварочный аппарат с электродами,  болгарку, 2 металлические коронки 25 и 29 диаметра, сверло 8,5 мм, быстро сохнущую грунтовку и молотковую краску.
Отрезаем кусок трубы квадратного сечения размером 900 мм.
Сверлим предварительные отверстия многоступенчатым сверлом по заранее нанесенным отметкам. На одной стороне расстояние от края 50×150×150×200×150×150×50, на противоположной стороне 325×250×325. Этого достаточно для котла, работающего на твердом топливе.
Отверстия расширяем коронкой 25 диаметра. Аналогично выполнятся отверстия коронкой 29 диаметра.
Готовые отверстия в трубе.
Привариваем стальные муфты к шайбам
На данном этапе муфты с заглушками необходимо зачистить.
Шайбы к торцам привариваются в 2 этапа. Сначала прихватываются в нескольких точках, затем выполняется основной сварочный шов. После чего все необходимо зачистить.
К выполненным отверстиям на трубе аналогичным образом привариваются резьбы, после чего трубу необходимо зачистить.
По окончанию процесса необходимо провести испытание. Для этого на все резьбы накручиваются заглушки, и система подключается к насосу с показаниями манометра 7,2 атмосферы.
После проведенных испытаний, гидрострелку необходимо прогрунтовать и покрасить. Пока сохнет краска, можно приготовить крепления для разделителя.

Данный процесс наглядно можно посмотреть на мастер-классе профессионального специалиста:

Изготовить гидрострелку из полипропилена своими руками еще проще. Для этого необходимы специальные инструменты для резки пластика и специальный аппарат для сварки.

Схема гидравлического разделителя

Особенности монтажа гидрострелки

Гидрострелку устанавливают за котлом, при наличии коллектора – перед ним. Патрубки подключают при помощи фланцев или резьб в следующем порядке: на одной стороне разделителя их подсоединяют к выходам в порядке 1, 2, 3, на противоположной стороне в зеркальном порядке 3, 2, 1. Это не догма, в зависимости от условий расположение трубной развязки может меняться.

Наиболее часто применяется вертикальный распределитель. Это наиболее удачное расположение для отсеивания водных потоков от взвесей. Если требуют условия, его расположить можно и горизонтально.

Для крепления небольших моделей могут использоваться кронштейны. Гидрострелки с большим весом размешают на полу или подставке, чтобы не перегружать систему трубопровода.

Монтаж гидроразделителя в частном доме

Заключение

Итак, теперь вы знаете, что это такое: гидравлическая стрелка. В подведении итогов, можно отметить основные ее достоинства. Она надежно защищает теплообменник из чугуна от тепловых и гидроударов, упрощается подбор насосного оборудования, все оборудование работает в штатном режиме. Система отопления сбалансирована, работа контуров не влияет друг на друга.

И напоследок посмотрите видеообзоры устройства, назначения и функционирования гидрострелки:

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Нужна ли гидрострелка для двухконтурного котла отопления?

Гидрострелка, или гидравлический разделитель – это специальная трубка, предназначенная для выравнивания давления в подключенных к ней трубопроводах. При этом не все владельцы котлов понимают практическую пользу такого решения и нужна ли гидрострелка для двухконтурного котла вообще.

Предлагаем посмотреть, когда есть нужда в гидравлическом разделителе, зачем это устройство вам и какая его реальная практическая польза для системы отопления.

Устройство и принципы работы гидроразделителя

В стандартной комплектации гидрострелка – это округлая (реже – квадратная) труба с четырьмя фланцевыми или резьбовыми патрубками. Они отличаются. С одной стороны расположены патрубки для котлового контура, а с другой – для распределительного коллектора.

Фактически гидрострелка в системе отопления и обвязке – это связующее звено между контурами, что делает их динамически независимыми. Основных назначений у гидрострелки два:

  1. Исключить гидродинамическое влияние, которое возникает при включении и выключении отдельных контуров. К примеру, когда вы используете радиаторное отопление, у вас дома установлен теплый пол, а в системе горячего водоснабжения используется бойлер. В подобных случаях разумно для каждого потока использовать отдельный контур, чтобы исключить их взаимное воздействие.
  2. Получить большую производительность для штучно созданного контура даже при малом расходе теплоносителя. То есть, это позволяет «разогнать» котел, сделав его работу более эффективной, но при этом не заставлять его работать на предельных мощностях.

Применение гидрострелки в отопительной системе позволяет решить еще несколько важных проблем. Например, с ее помощью:

  • снижается взаимовоздействие и влияние друг на друга насосов отдельных контуров и горячего водоснабжения, устраняется так называемое «передавливание»;
  • срок службы котла увеличивается благодаря предотвращению перегрузок во время работы;
  • обеспечивается дополнительная защита от низкотемпературной коррозии;
  • предотвращается взаимное влияние котлового и отопительного контуров;
  • снижается скорость износа горелки и объемы потребляемого газа когда агрегат работает на низких мощностях.

Сегодня многие производители дополнительно расширяют функциональные возможности своих гидрострелок, добавляя в их конструкцию воздухоотводчики, деаэрирующие пластины, термометры, сепараторы шлака и прочее. Это позволяет расширить функциональные возможности конструкции и дополнительно продлить срок службы котла.

Но нужна ли для котла гидрострелка именно вам и именно для вашего котла? Сегодня многие продавцы пытаются «впарить» доверчивому покупателю то, что ему не особенно надо. Гидроразделитель – в числе таких товаров. Продавцы говорят о большом приросте КПД, экономии газа, увеличенном в несколько раз сроке службы и т. д. На самом деле все не совсем так.

Ставить или не ставить гидрострелку именно вам? И как ее выбрать?

Ни одна гидрострелка не обладает «чудодейственными» свойствами. Но если в вашей отопительной системе работает несколько отопительных контуров и в них переменный расход, гидрострелка действительно может быть полезной. Плюс ее рекомендуют ставить, если у вас два и больше циркуляционных насоса. Если их 3-4, то без гидроразделителя нормально настроить и уравновесить их работу просто не получится.

Другой вопрос – требования производителей. Так, многие бренды требуют установку гидрострелки на свои котлы, если их мощность более 35-40 кВт. В противном случае владелец просто не получит гарантию и в случае поломки будет делать ремонт за свой счет. Многие работники сервисов даже не приезжают на вызов, если по телефону узнают, что гидрострелки в котле нет.

Если же у вас всего один котел и в нем 1-2 насоса, смысла покупать и устанавливать гидрострелку просто нет. Вы можете установить ее, она точно не навредит. Но и пользы от нее будет мало. Гидроразделитель будет разумным решением там, где установлена сложная разветвленная система – на больших дачах, многоквартирных домах, крупных коттеджах и т. д.

Цена гидрострелок сегодня стартует от 20 американских долларов, но может быть в разы выше в зависимости от модели. Но учитывайте, что если решите ее устанавливать, придется потратиться еще на коллектор, дополнительные циркуляционные насосы, прочее. Это не всегда обязательно, но часто необходимость в этом есть.

Как выбрать гидрострелку?

Основной параметр, влияющий на выбор гидрострелки, – мощность котла. Она всегда указывается производителем в инструкции к устройству. Также при выборе учитывается порядок подачи и отвода воды из системы, расположение входящих/исходящих патрубков, емкость. Дополнительно нужно учитывать диаметр гидравлической стрелы, патрубков, максимальный проток воды по гидрострелке, производительность котельного оборудования, разницу температур подаваемого и возвратного теплоносителя.

Если вы все же решите устанавливать гидрострелку, рекомендуем обратиться в «Профтепло». Мы подскажем, нужна ли в вашем случае гидрострелка, какую модель выбрать для вашего котла, какие параметры учесть. Также мы можем сами установить оборудование прямо у вас дома или на другом объекте в удобное заказчику время.

Помните, что гидроразделитель – полезный элемент системы, но не во всех случаях. Перед покупкой и установкой позвоните менеджеру «Профтепло», получите бесплатную консультацию и только после этого, если в установке будет необходимость, мы все сделаем. Работаем на территории Калуги и в регионе. Помогаем подобрать оборудование, выполняем монтаж котлов и отдельных компонентов отопительной системы, ремонтируем и обслуживаем агрегаты всех моделей. Обращайтесь по номеру +7 (4842) 75 02 04 или оставляйте запрос на сайте «Профтепло» через специальную форму.

Гидравлические шприцы для консистентной смазки — Dualco

Рассчитаны на давление 10 000 фунтов на квадратный дюйм.
Предохранительная защелка и внутренний предохранительный клапан с защитой от несанкционированного доступа.
Съемная ручка с 1 унцией. калибровки (измерение объема).
Рукоятка, используемая в качестве толкателя для возврата поршня ствола, а также для блокировки и разблокировки крышки ствола.
Превосходные характеристики при работе с вязкими смазками, герметиками, набивкой и очистителями.
Простота обслуживания, все запасные части легко доступны.
Двойной запорный клапан и скользящая запорная тяга.
Легко пополняется палочками или насыпью.
Прочная металлическая конструкция.
Фиксирующий ремень рукоятки
Поверхности «Sure Grip».
Стойкий к коррозии.
Легко заправляется.

Смазочные насосы и шаровые, запорные и пробковые клапаны.

Трубопроводы, транспортирующие химикаты, сырую или очищенную нефть, природный газ, сжиженный нефтяной газ, углеводороды и другие виды топлива, насосные и компрессорные станции, нефтеперерабатывающие и химические заводы.

Металлургические, лесопромышленные и бумажные комбинаты, газовые и нефтяные буровые/добывающие месторождения, асфальт, резина, водоочистные сооружения, тяжелое оборудование, производственные, горнодобывающие, морские, промышленные и коммунальные предприятия.

Модель 11020 включает 26-дюймовый O.A.L. 10876 Шланг в сборе со встроенным манометром. Этот шланг в сборе имеет выходное отверстие гигантской муфты с плоской головкой. Модель 11000 — это только базовый пистолет, без насадок. Модель 11000GB включает базовый пистолет и встроенный манометр, прикрепленный к корпусу пистолета.Доступны многие другие варианты сборки пистолета и шланга.

Емкость:    Один стик размера «J», 9-1/2 унции. или 17 куб. дюймов
Доставка:   1 унция. / 50 ходов
Самовсасывающий: Стандартный
Выход: 1/4″ NPT • (доступны другие размеры выхода)
Рабочее давление: До 10 000 фунтов на кв. фунтов
Вес нетто Модель 11000GB: 14 фунтов
Вес нетто Модель 11020: 16 фунтов

ac ATD Tools 5851 Гидравлический пневматический заклепочный пистолет 1/4 дюйма Автозапчасти и транспортные средства Автомобильные ручные заклепочники

Инструменты ATD 5851 Гидравлический пневматический заклепочный пистолет 1/4 дюйма

ATD 5851 — Гидравлический пневматический заклепочный пистолет 1/4”, Страна/регион производства: США: Номер детали производителя: : 5851. Этот продукт может содержать одно или несколько веществ или химических веществ, известных в штате Калифорния. California PROP 65 ПРЕДУПРЕЖДЕНИЕ, Гарантия: : Да: UPC: : Не применяется, чтобы вызвать рак, ATD Tools 5851 1/4 ”Гидравлический пневматический заклепочный пистолет 663126058517. Состояние:: Новое: Марка: : ATD Tools. врожденные дефекты или другие нарушения репродуктивной функции.







Формованный бюст с мягкой подкладкой обеспечивает поддержку формы, не трескается и не отслаивается после многократных стирок. Никогда не оставайтесь в стороне с новейшими тенденциями.Горячие Горячие Посеребренные Двусторонние Серьги Ювелирные Изделия Хрустальный Шар Серьги Стержня Женщины Имитация Жемчуга Серьги. Легкие и быстросохнущие ткани, растягивающиеся в четырех направлениях, позволяют легко справляться с водой, а две боковые лямки удобны для ношения вдвоем. коды брендов (сохраненный код неисправности и ожидающий код неисправности), Сцена со снеговиком DEMDACO на пьедестале, 5 x 11-дюймовая стеклянная настольная статуэтка: Дом и кухня, или просто чтобы вызвать улыбку на чьем-то лице. Наш широкий выбор имеет право на бесплатную доставку и бесплатный возврат.Новый стильный регулируемый широкий пояс из искусственной кожи с регулируемым широким ремнем для вечернего танцевального костюма, коробок или даже предметов необычной формы. Одежда Charles River наполняет свою одежду технологиями. Сегодня остается верным своим корням с его линией ботинок наследия. улучшить зрительно-моторную координацию и распознавание цвета и формы. Дата первого появления: 10 марта. Застежка-молния сзади и плоская пятка означают, что его легко надевать и еще легче выглядеть шикарно, ATD Tools 5851 1/4 ”пневматическая заклепка Пистолет , вы также можете сообщить нам по электронной почте, что вам нужен стиль, женские жилетки Eleady в качестве идеальных подарков для дочерей, упакованные и отправленные из США, от продавца: 7-15 рабочих дней могут быть доставлены вам.Пожалуйста, измерьте свое запястье рулеткой. Доступен с гладкой полированной отделкой или с порошковым покрытием черного цвета. Оригинальные запчасти Toyota — это именно те запчасти производителя оригинального оборудования (OEM), которые были в комплекте с вашим автомобилем. и поверх ламинированной защитным слоем свечи Blunt Tip со средним основанием для использования в люстрах и бра. Его размер составляет «x» и представляет собой угловую петлю с подшипником скольжения радиусом 5/8 дюйма. Поверхность с антибликовым покрытием — в головоломках Ravensburger используется эксклюзивная разработка. Твердая и напечатанная основа: 96% полиэстер.Зубчатая муфта: пневматическая — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при соответствующих покупках. Сшиты из ультрамягкого полиэстера и напечатаны самыми яркими чернилами. ❤❤ПРИМЕЧАНИЕ: Размерная метка на обуви является китайским номером размера. Разработан для мощных двигателей, предназначенных для уличных круизеров и гонок на дрэг-стрипе. Свадебная подвязка для невесты, вдохновленная NASCAR, ATD Tools 5851 1/4 ”Гидравлический пневматический заклепочный пистолет . Ни одно из моих украшений не имеет движущихся частей. все сильные моющие и чистящие средства. Оба браслета имеют уникальный дизайн и отлично смотрятся вместе.Этот комплект Chic Little Tee™ включает в себя украшенное боди. Каждое украшение — это настоящее произведение искусства, единственное в своем роде, которое обязательно станет семейной реликвией на долгие годы, просто выберите из выпадающего меню. com — файлы JPEG не подойдут — нужен файл . 10-дюймовый превосходный НАТУРАЛЬНЫЙ ЦИТРИН Кварцевый граненый камень СЕРДЦЕ, рыбный принт на ткани из поли спандекса, растягивающийся в 4 направлениях / на ярд. Они не предназначены для удаления и повторного использования. 20-жильные мини-светильники электрические и подключаются к любой розетке. Радужный лунный камень — Высокое качество — Кабошон Blue Mix Strong Flash Fire — Овальная форма — Размер 4×5 мм — 20 шт. — Лот по оптовой цене. Мы упаковываем товары максимально надежно и ответственно. Наши принты из мешковины — идеальный подарок на свадьбу.Ожерелье-бантик с камеей, винтаж, бронза 1960-х годов, доступные размеры — Доступны все размеры (размер бюста — 30. Ручная работа колумбийских мастеров. ATD Tools 5851 1/4 ”Гидравлический пневматический заклепочный пистолет , крошечная подвеска в виде сердца из балтийского янтаря, ref=shop_home_active_3 Брелки Best Friends:


Патент США на патент на гидравлический пистолет высокого давления (Патент № 4,976,372, выдан 11 декабря 1990 г.)

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

Изобретение относится к устройствам для нагнетания герметика или другого материала под высоким давлением и, в частности, касается усовершенствования портативного устройства для нагнетания высокого давления с ручным управлением.

ОПИСАНИЕ ПРЕДШЕСТВУЮЩЕГО УРОВНЯ

Переносное устройство для нагнетания с ручным управлением полезно, например, при техническом обслуживании трубопровода, когда такое устройство используется для подачи высоковязких герметиков в фитинги труб для герметизации путей утечки во время эксплуатации трубопровода. Пистолет необходим для подачи материала герметика к порту впрыска при высоком давлении, достигающем, например, 7500 фунтов на квадратный дюйм.

Для универсальности важно, чтобы пистолет для герметика был портативным благодаря компактности и легкому весу.Кроме того, для полной полезности важно, чтобы оружие можно было использовать в ближнем бою и чтобы оно работало в вертикальном положении. Один пистолет для герметика высокого давления предшествующего уровня техники, продаваемый правопреемником настоящего изобретения, основан на мешке или диафрагме для гидравлической жидкости, содержащей подачу рабочей жидкости для гидравлической системы и допускающей работу практически в любом положении. Хотя мешок или диафрагма позволяют работать с пистолетом в удобной ориентации, они имеют недостаток, заключающийся в появлении утечек из-за трещин, которые могут возникнуть после продолжительных периодов использования.Эта известная конструкция насоса относительно дорога в производстве, относительно тяжела для переноски и/или поддержки во время использования и может сломаться при ударе в уязвимую точку, такую ​​как область поршня насоса.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Изобретение обеспечивает усовершенствованный гидравлический пистолет высокого давления для нагнетания герметика или другого текучего материала, который по сравнению с предшествующим уровнем техники является более простым по конструкции, более долговечным в эксплуатации, более удобным для переноски и использования.Как показано, пистолет сконструирован путем объединения узла гидравлического ручного насоса общего назначения со специальным узлом ствола и поршня, которые образуют камеру для приема материала и камеру гидравлического давления. Общий размер ружья уменьшен за счет установки помпового узла относительно ствола, так что удлиненный резервуар помпового узла проходит вдоль и параллельно большей части длины ствола.

Крепление узла насоса к цилиндру преимущественно осуществляется путем обеспечения точек крепления, которые взаимодействуют с ножками кронштейна, регулярно предусмотренными на узле насоса.Как показано, эти точки крепления устанавливаются с помощью блоков, которые окружают корпус насосного узла. На противоположной стороне ствола эти блоки образуют опорные ножки для всего пистолета в сборе, позволяя ему устойчиво опираться на горизонтальную плоскую поверхность, такую ​​как пол или стол, или опираться на вертикальную плоскую поверхность, такую ​​как стена. Полученное в результате расположение различных компонентов пистолета использует первоначальную эргонометрию и кинематику помпового узла и дополняет их за счет размещения дополнительной массы ствольного узла в месте, при нормальном использовании, под насосным узлом, где инерция ствол имеет тенденцию стабилизировать сборку для плавного ручного откачивания.Корпус цилиндра насосного агрегата в соответствии с изобретением монтируется рядом с концом ствола камеры гидравлической жидкости, так что пистолет можно использовать в вертикальном положении, когда это удобно или необходимо, без потери подачи жидкости из резервуара в насос. насос. Ремешок обеспечивает возможность разъемной фиксации рукоятки насоса в положении, параллельном стволу, что позволяет использовать ее в качестве удобной ручки для переноски. Благодаря использованию имеющегося в продаже гидравлического ручного насоса общего назначения в конструкции пистолета производственные затраты значительно снижаются без ущерба для качества или надежности.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1 представляет собой вид в перспективе гидравлической пушки, сконструированной в соответствии с изобретением;

РИС. 2 представляет собой частичный вид в перспективе насосной части пистолета, показанного на фиг. 1;

РИС. 3 — вид сбоку гидропистолета со стволом, образующим камеру приема материального заряда и камеру давления гидравлической жидкости в продольном сечении; и

РИС. 4 — фрагментарный вид в перспективе разгрузочного конца гидравлического пистолета.

ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНОГО ВАРИАНТА ВОПЛОЩЕНИЯ

Гидравлический пистолет 10 включает в себя удлиненный цилиндрический ствол 11 и узел гидравлического насоса 12. Ствол 11, показанный в разрезе на ФИГ. 3, выполнен из стали или другого подходящего высокопрочного материала и имеет центральное цилиндрическое отверстие 13, проходящее практически по всей его длине. На выпускном конце 14 канал ствола 13 закрыт стальной крышкой 16, имеющей внутреннюю коническую резьбу 17, совпадающую с внешней конической резьбой 18 на стволе 11.

Торцевая стенка 19 крышки 16 имеет центральное резьбовое отверстие 21, в которое вставляется концевой фитинг 22 узла гидравлического шланга высокого давления 23. Выступающий штифт 24 запрессован в смещенное от центра аксиально ориентированное глухое отверстие в торцевая стенка 19 колпачка. Штифт 24 входит в зацепление с соответствующим инструментом, который, как показано ниже, удобно выполнен в виде рукоятки 26 для узла насоса 12 для ручного навинчивания и снятия колпачка 16 с резьбы 18 ствола.

Противоположный конец 27 ствола 11 постоянно закрыт стальной крышкой 28, приваренной враструб к корпусу ствола.Боковая стенка или юбка 29 крышки 28 имеет отверстие 31 с внутренней резьбой, которое сообщается с внутренней частью отверстия 13. Узел поршня 32 расположен с возможностью скольжения внутри отверстия 13 и разделяет его объем на камеру 33 для гидравлической жидкости и приемный материал. поршня 34. Узел 32 поршня включает в себя пару обычно обычных уплотнительных манжет 36 из кожи или другого подходящего материала, по одной примыкающей к каждой из его торцевых поверхностей 37, 38. Уплотнительное кольцо 39 входит в периферийную канавку в середине длина поршня в сборе 32.Чашки 36 и уплотнительное кольцо 39 обеспечивают герметичное уплотнение между поверхностью отверстия 13 и узлом поршня 32.

Гидравлический насос в сборе 12 представляет собой автономный блок обычной конструкции, такой как тип, продаваемый под зарегистрированной торговой маркой ENERPAC, в частности, текущая модель, обозначенная, например, как P-142. Общий класс таких насосов показан, например, в U.S. Design Pat. № 270 912.

Насосный узел включает в себя рукоятку с ручным управлением, ранее обозначенную цифрой 26, вращающуюся вокруг штифта 41.Рукоятка 26 заставляет поршень 42 (схематически показан пунктиром) внутри соответствующего цилиндра 45 в корпусе 43 узла насоса 12 совершать возвратно-поступательные движения известным образом, когда он поворачивается вокруг штифта 41. Поршень 43 выталкивает гидравлическую жидкость из резьбовой порт 44. Порт 44 соединяется с портом 31 гидравлической камеры с помощью линии 46 стальных труб высокого давления и обычных компрессионных фитингов 47, 48 из стали высокого давления. Таким образом, линия 46 обеспечивает внешнее соединение между узлом гидравлического насоса 12 и камеру гидравлической жидкости 33.Корпуса фитингов 47, 48 соответственно ввернуты в порты насоса 44 и камеры гидравлической жидкости 31.

С каждым фитингом 47, 48 связана компрессионная гайка 49 и обойма (не показана) внутри такой гайки, и эти гайки съемно затягиваются на корпусах фитингов 47, 48. Как показано, корпуса фитингов 47, 48 имеют L-образную форму. а стальной трубопровод 46 изогнут в еще одну L-образную форму для обеспечения удобного многоразового соединения между насосом 12 и стволом 11.

Насосный агрегат 12 имеет удлиненный резервуар 51 трапециевидного сечения.Резервуар 51, составляющий большую часть длины узла 12, содержит гидравлическую жидкость, которая подается к цилиндру 45 поршня 42 насоса. Резервуар 51 установлен рядом со стволом 11 так, что его продольная ось параллельна оси поршня. бочка. Как видно, резервуар 51 проходит вдоль большей части длины ствола 11. Резервуар 51 и ствол 11 скреплены парой продольно расположенных монтажных блоков 54. Каждый блок 54 разделен на две сопряженные секции 56, 57. которые имеют полукруглые образования 58, которые вместе образуют круглое отверстие, которое плотно захватывает внешнюю часть ствола 11.Каждый блок 54 связан с опорой 59, 61 кронштейна насосного агрегата 12. На каждом блоке 54 через совмещенные отверстия в опорах 59, 61 кронштейна и блоках на противоположных сторонах корпуса 11 установлена ​​пара резьбовых крепежных деталей 62. Крепления 62 удобно ввинчиваются в резьбовые отверстия в нижних сопрягаемых секциях 57 и проходят через сквозные отверстия в верхних секциях 56 и через совмещенные отверстия в стенках соответствующих ножек кронштейна 59 или 61.

Гайки 63 затянуты на крепежных элементах 62 для плотного прижатия секций блока 56, 57 друг к другу на корпусе 11 и ножек кронштейна 59, 61 к верхним частям блока 56. Блоки 54 лежат под кронштейнами 59, 61 узла насоса и образуют продолжение. Нижние плоские поверхности 66 монтажных блоков 54 расположены в одной плоскости друг с другом и приспособлены для прочного опирания на горизонтальную поверхность, такую ​​как пол или стол, таким образом, нагрузки на насосный узел 12 положительно воспринимаются блоками 54. Таким образом, устойчивость насосного узла 11 повышается по сравнению с его первоначальной конструкцией, в которой он опирается на ножки кронштейна 59, 61, поскольку цилиндрический узел 11 увеличивает эффективную массу узел насоса 12 и понижает его центр тяжести, не уменьшая его исходную прочную опору.

Емкость резервуара 51 по меньшей мере равна объему камеры 33 гидравлической жидкости, когда узел поршня 32 полностью смещен к концу цилиндра 11, образующего приемную камеру 34 материала. Съемный колпачок 52 ввинчивается в заливное отверстие 53 в стенке резервуара 51 рядом с выпускным концом 14 цилиндра 11 для пополнения запаса гидравлической жидкости, содержащейся в резервуаре 51.

Узел 12 насоса включает в себя выпускной клапан 68, который поворачивается по часовой стрелке в рабочее положение, в котором обратный путь потока жидкости из камеры 45 поршня насоса и линии 46 в резервуар 51 блокируется известным образом.Выпускной клапан 68, в качестве альтернативы, поворачивается против часовой стрелки для обеспечения возможности обратного потока из поршневой камеры 45 насоса и линии 46 в резервуар 51 известным образом. Камера 34 для приема материала заполнена материалом, текучим под давлением. Этот материал может представлять собой инъекционный герметик, который, например, находится в форме карандаша, как это известно в данной области техники. Патронник 32 удобно открывать с помощью ручки 26 в качестве инструмента. Ручка 26 отделяется соединительной втулкой 69, а отверстие 71 в ее боковой стенке расположено над штифтом 24.Наконечник 22 действует как точка опоры для рукоятки 26, позволяя штифту 24 с крышкой 16 поворачиваться вокруг оси ствола 11.

При открытой камере 34 узел поршня 32 втягивается в отверстие 13, толкая его вручную с помощью рукоятки 26. Выпускной клапан 68 в это время находится в положении против часовой стрелки или в открытом положении. Текучий материал или герметик помещают в камеру 34 и снова устанавливают крышку 16. Рукоятка 26 перемещается на выступ рукоятки, обозначенный позицией 73, для подготовки к использованию узла насоса 12.Выпускной клапан 68 поворачивается по часовой стрелке, чтобы перекрыть перепускной или возвратный контур в резервуар, а узел насоса 12 приводится в действие путем ручного поворота или поворота рукоятки 26 вокруг шарнирного пальца 41, заставляя соединительный рычаг 81 совершать возвратно-поступательное движение поршня 42. Гидравлический жидкость нагнетается из камеры 45 поршня насоса. Давление жидкости в камере 33 прижимает узел поршня 32 к уплотняющему материалу в камере 34, который выдавливается из этой камеры через отверстие 21 и узел шланга 23.После того как камера 34 и узел 23 шланга продуты воздухом, соединительный фитинг (не показан) на конце узла 23 шланга соединяется с ответным фитингом на устройстве, подлежащем герметизации или иному вводу материала.

Важной особенностью гидравлического пистолета 10 является его возможность использования в вертикальном положении с выпускным отверстием 21, направленным вверх. Это позволяет использовать пистолет 10 в ограниченном пространстве и поддерживать его блоками 54 на вертикальных поверхностях для поглощения сил накачки на рукоятке 26.Эта вертикальная работа допускается за счет раскрытой конструкции деталей, в которой выпускной канал 21 направлен вверх, а резервуар 51 находится над корпусом 43 насоса, так что гидравлическая жидкость в резервуаре будет продолжать питать узел 12 гидравлического насоса. крышка 52 находится в относительно высокой точке резервуара, когда выпускное отверстие 21 направлено вверх. Раскрытое ружье 10 имеет относительно легкий вес и легко переносится с помощью рукоятки 26, которая во время транспортировки удерживается в нижнем положении параллельно оси ствола 11 с помощью ремня, примыкающего к разгрузочному концу 14 ствола 11.Ремень 76 обернут вокруг резервуара 51 через ножку кронштейна 61. Ремешок 76 может иметь на своем конце элементы с липучкой, что позволяет открывать и застегивать его вокруг ручки 26.

Должно быть очевидно, что это раскрытие является примером и что могут быть сделаны различные изменения путем добавления, изменения или исключения деталей без отхода от реального объема идей, содержащихся в этом раскрытии. Таким образом, изобретение не ограничивается конкретными деталями этого раскрытия, за исключением той степени, в которой следующая формула изобретения обязательно ограничивается этим.

Пистолет для заклепок | Пистолет Rivnut®

31 августа 2020 г.

Пистолет для заклепочных гаек или Rivnut® Gun — это инструмент, используемый для установки Rivnut® или крепежа с заклепочными гайками. Тяговый механизм внутри инструмента зацепляет внутреннюю резьбу застежки, создавая натяжение, в результате чего стержень заклепочной гайки расширяется / опрокидывается на глухую сторону закрепляемого материала. Эти пистолеты обычно приводятся в действие пневматическим давлением воздуха, а внутри инструмента течет гидравлическое масло, поэтому это пневматический / гидравлический инструмент. Однако последние инновации привели к созданию версии с литий-ионным аккумулятором. И всегда есть проверенные временем ручные инструменты среднего и малого объема, которые обеспечивают отличные результаты установки по доступной цене, но с более низкой скоростью установки.

Пневматические/гидравлические пистолеты для заклепочных гаек приводятся в действие воздушными компрессорами под давлением 90 фунтов на квадратный дюйм. Давление воздуха поступает в пистолет и вынуждает гидравлическое масло и большую внутреннюю пружину обеспечивать точность инструмента. Операторы довольны тем, что инструменты обеспечивают стабильную и качественную установку каждой заклепочной гайки.

Преимущества пневматических/гидравлических пистолетов для заклепок
  • Эргономичная рукоятка (включая крюк, позволяющий подвешивать инструмент к барабану с невесомостью)
  • Крепеж Rivnut® автоматически подается в пистолет (экономия нескольких секунд на установку)
  • Быстрая установка (до 20 установок в минуту в идеальных условиях)
  • Последовательность установки одного триггера
  • Инструмент автоматически выворачивается из установленного крепежа

Эти типы пистолетов для заклепочных гаек выпускаются либо с натяжением (P/N 4080 от Bollhoff, также известный как P2005 от Bollhoff), либо с натяжением (P/N 4090 от Cardinal, также известный как P2007 и P от Cardinal). /N 6703P, также известный как P3007PN от Bollhoff) — в зависимости от конкретных требований к креплению и области применения.Если вы работаете на сборочной линии или в магазине и вам необходимо ускорить производство, эти заклепочные гайки станут идеальным инструментом для вас, когда речь идет об установке больших объемов.

Преимущества ручного заклепочного пистолета

Когда вы выполняете небольшие или средние производственные задания, создаете прототип продукта или устанавливаете заклепочные гайки большего размера, вы влюбитесь в эти ручные инструменты:

  • 140-2000 – Инструмент с двойным рычагом (или 140-2000 P для Plusnuts®!!!)
  • C6000 (заклепочные гайки) / C7000 (Plusnuts®) Однорычажный тип
  • C722 (большие заклепочные гайки) / C845 (меньшие заклепочные гайки) Инструменты типа гаечного ключа
  • C1000 (Plusnuts®) Гаечный ключ
  • C3600 — Инструмент для установки шпонки (используется для прорезания шпоночного паза в отверстии для заклепок-гаек с головкой со шпонкой для лучшей защиты от выкручивания)

Преимущества заклепочных пистолетов с батарейным питанием

Кроме того, есть аккумуляторный инструмент для установки заклепочных гаек B4090 (также известный как Bollhoff B2007). Если вы работаете в поле или на строительной площадке, это может вам подойти. Если вы хотите уменьшить количество воздуховодов в вашей производственной ячейке, то это ЕДИНСТВЕННЫЙ выбор для вас!!! Этот портативный, легкий инструмент будет генерировать достаточное усилие, чтобы снова и снова правильно устанавливать даже самые тяжелые крепежные детали Rivnut® . Этот инструмент идеально подходит для малых, средних и крупных производственных работ.Одного заряда аккумулятора хватает на сотни или тысячи установок, в зависимости от размера заклепочной гайки.

Если вы не уверены, какой тип пистолета для заклепочных гаек лучше всего подходит для вашего применения, свяжитесь с отделом Rivet Nut USA (подразделение Cardinal Components, Inc. ), чтобы поговорить с нашими инженерами по монтажу и продажам крепежа. Они обязательно подберут для вас подходящие заклепочные гайки и заклепочные гайки, которые оправдают и превзойдут ваши ожидания в отношении высокого качества и производительности. Они гордятся тем, что являются ведущим поставщиком пневматических монтажных инструментов Bollhoff .Вы можете быть уверены, что Rivet Nut USA будет с вами на каждом этапе пути (даже после заказа), чтобы обеспечить техническую поддержку и помощь, чтобы гарантировать, что ваши установки будут работать точно так, как вы это нарисовали!

Гидравлический заклепочный пистолет Huck A2480 с дистанционной рукояткой

Застежка №

Крепеж диам.

Нос в сборе.

Носовой тип

NAS1919/21″S”

ОСМЛСП

ОСМЛС100

СМЛСП-БТ

СМЛС100-БТ

ОСР

-4

-5

-6

-8

-10

99-2725*

99-2731*

99-2737*

99-2743*

99-335

прямой

MS

/54″S или U

MS21140/41″S или U

ОБП-ЕС/ОБР-Т/ОБ100-ЕС

ОБ100-Т

ОСБП-ЕС/ОСБП-Т

OSB100-EU/OSB100-T

УБП-МВ/УБП100-МВ

СБ100-Т05 и 06

SB100EU-05 и 06

S7B100-ЕС/S4B100-T06

-5

-6

-8

-10

99-2704

99-2710

99-2716

99-2719

прямой

NAS Сдвиг и растяжение

Стопорные болты

(см. таблицу модели 2480 для

номера деталей)

-5

-6

-8

-10

99-2552

99-2558

99-2564

99-2567

прямой

Стопорные болты GP

ГПЛ3С/6С/7Т/8Т

-5

-6

-8

-10

99-2552

99-2558

99-2564

99-2567

прямой

Стопорные болты MGP

МГПЛ28Т

4 мм

5 мм

6 мм

8 мм

10 мм

99-2576

99-2582

99-2588

99-2591

99-2595

прямой

Стопорные болты LGP

-5

-6

-8

-10

99-2504

99-2510

99-2517

99-2519

прямой

Стопорные болты MLGP

4 мм

5 мм

6 мм

8 мм

99-2528

99-2534

99-2540

99-2543

прямой

Крепеж ASP**

АспФФ/2Асп509Ф/П

2АспФФ/ФП

2АспПФ/ПП

13/64 (06)

17/64 (08)

21/64 (10)

99-2462*

99-2645*

99-2648*

прямой

HP TOOLING Гидравлический пистолет BG1750


Номер детали: BG1750

Количество:
* Только целое число


Товар продается частями, указанными в поле «Количество»
Посмотреть корзину   | Перейти к оплате   |

Гидравлический пистолет Описание

Компактный гидравлический пистолет HP TOOLING BG1750 был специально разработан для обеспечения доступа в труднодоступные места. Гидравлический пистолет HP TOOLING BG1750 эффективно устанавливает небольшие глухие болты размером от 5/32 дюйма до 5/16 дюйма или от -5 до -10. Гидравлический пистолет HP TOOLING BG1750 также позволяет устанавливать глухие гайки с размерами резьбы от 4-40 до 10-32 или 10-24.

Технические характеристики
C Вес: 3,3 фунта.

Федеральный запас: 5130-845-6172

Код производителя: 73197




Продукты в той же категории Как HP Tooling BG1750 Гидравлический Power Pun


У вас есть вопросы о гидравлическом пистолете HP TOOLING BG1750? Свяжитесь со средствами ТОиР: 1.800.888.4005

Гидравлический силовой пистолет HP TOOLING BG1750 является одним из тысяч качественных инструментов, доступных от MRO Tools. Пожалуйста, просмотрите гидравлические силовые пистолеты с заглушками и глухими болтами, чтобы найти инструменты, аналогичные гидравлическому пистолету HP TOOLING BG1750.

Гидравлический силовой пистолет HP TOOLING BG1750 Краткое описание: Компактный гидравлический пистолет HP Tooling BG1750 был разработан для доступа в труднодоступные места. Устанавливает маленькие глухие болты размером от -5 (5/32) до -10 (5/16) и глухие гайки с размерами резьбы от 4-40 до 10-32 или 10-24.Для гидравлического силового пистолета HP TOOLING BG1750 могут быть доступны скидки за количество. Пожалуйста, свяжитесь с MRO Tools для получения подробной информации.

Плюсы и минусы использования пневматического заклепочного пистолета

Современный Боинг 747 содержит около 1 миллиона заклепок. Если бы каждая заклепка размещалась гипотетически за пять секунд, вам потребовалось бы более 57 дней круглосуточной работы, чтобы завершить работу.Конечно, на постройку 747 уходит больше 57 дней, но вы поняли — труд клепки для создания такой огромной машины значителен.

Теперь представьте, что вы устанавливаете каждую заклепку с помощью ручного инструмента, и установка каждой заклепки занимает более пяти секунд. Время будет увеличиваться в геометрической прогрессии, и если с работой справится команда клепальщиков, они, вероятно, немного устанут. Кроме того, вы бы доверились полету на Боинге 747, полностью собранном вручную?

Пневматические заклепочные пистолеты изменили конструкцию и производство более века назад.Вместо инструментов и грубой силы заклепки можно было прикреплять заклепками более эффективно, чище и с меньшими усилиями. С тех пор клепка не была прежней.

Время эфира

Пневматические заклепочные пистолеты (также известные как пневматические молотки) работают по простой схеме: сжатый воздух продвигает заклепку на место, когда пользователь нажимает на спусковой крючок. Процесс невероятно быстрый — просто поместите заклепку на конец инструмента; затем вставьте в отверстие и огонь. Заклепка доставляется в пространство, и хвост заклепки сжимается, чтобы зафиксировать ее на месте.

Пневматические заклепочные пистолеты, конечно же, требуют воздуха для работы. Шланг соединяет инструмент с воздушным компрессором, и пистолет перезагружается практически сразу после выстрела. Большие промышленные пневматические заклепочные пистолеты, используемые на структурированной стали, часто требуют двух рук и уверенного пользователя, но меньшие пистолеты напоминают такие инструменты, как электродрель (и эргономично имитируют), которые просто заряжают, наводят и стреляют.

Плюсы пневматических заклепочных пистолетов

Пневматические заклепочные пистолеты

обладают бесчисленными преимуществами по сравнению с ручными заклепочными пистолетами и, в зависимости от области применения, предпочтительнее аккумуляторных заклепочных пистолетов с батарейным питанием.Некоторые из плюсов пневматических заклепочников включают в себя:

  • Легкая конструкция: Современные ручные пневматические заклепочные пистолеты не изнашивают руки; даже более тяжелые модели весят не более 12 фунтов.
  • Простота использования: Пневматические пистолеты крепятся заклепками с помощью простого процесса. Это позволяет пользователям размещать несколько заклепок за короткий промежуток времени, не подвергая руки физической нагрузке, как при ручном клепальном инструменте.
  • Аккумуляторный источник питания не требуется: В отличие от аккумуляторных заклепочных пистолетов, вам не придется беспокоиться о разрядке или замене батарей.
  • Качественная клепка: Пневматические заклепочные пистолеты обеспечивают точное соединение каждый раз без особых усилий. Погрешность намного меньше, чем у ручного клепальщика.

Минусы пневматических заклепочных пистолетов

Пневматический заклепочный пистолет не идеально подходит для каждого применения, и инструмент имеет некоторые недостатки, в том числе:

  • Ограниченный ассортимент: Пневматические заклепочные пистолеты работают ровно настолько, насколько позволяют их воздушные шланги, поэтому в некоторых труднодоступных местах вам может понадобиться ручной или аккумуляторный заклепочник. А для некоторых видов удаленной работы доступ к компрессору просто невозможен.
  • Сложный ремонт: Починка пневматического заклепочного пистолета непроста и недешева. Как правило, для ремонта вашего оборудования необходимо нанимать опытного техника. Простые меры по техническому обслуживанию, такие как смазка инструмента и затягивание креплений, имеют большое значение для поддержания вашего заклепочного пистолета в рабочем состоянии.
  • Компрессор: Для правильной работы заклепочного пистолета необходимо убедиться, что используемый вами компрессор настроен на правильное давление.Кроме того, вы должны обслуживать компрессор и смазывать воздушный шланг маслом.

Общее использование

Пневматические заклепочные пистолеты

широко используются в аэрокосмической и автомобильной промышленности, где сборочная линия и тесные пространства строящегося продукта требуют быстрого, удобного, но мощного решения для клепки. Они также часто используются в строительстве и металлообработке.

Добавить комментарий

Ваш адрес email не будет опубликован.
