Как сделать борону для мотоблока своими руками по чертежу

Иногда изготовить материалы для обработки земли можно самостоятельно. Так, вполне можно сделать такое устройство, как борона для мотоблока, своими руками, чертежи подобной конструкции найти или составить самому несложно. При этом вы сможете сэкономить деньги, ведь заводские аналоги могут стоить очень дорого.

Блок: 1/4 | Кол-во символов: 347
Источник: http://1sadteh.ru/naves/borona-dlya-motobloka-svoimi-rukami-chertezhi.html

Виды инструментов

Борона — сельскохозяйственный инструмент, применяемый при обработке почвы. Боронование оберегает почву от засушливости, выравнивает или разрушает ее, уничтожая сорняки. Такая конструкция для посадки картофеля, своими руками сделанная по чертежам, позволяла дробить большие комья земли, образованные после пахоты.

Известно, что подобные орудия труда появились в то самое время, когда люди начали обрабатывать почву обычным оралом. Тогда такие приспособления для вспашки были очень большими, не обладающие маневренностью, и очень много весили.

В древности для боронования использовались лошади. В настоящее время, когда появились тракторы, стали использоваться металлические бороны на мотоблок, которые можно купить или сделать самому. Они способны пробивать комья, прикрывать почву, чтобы влага хранилась дольше, и даже собирать остатки сухой травы. Инструмент способен с легкостью удалять корни сорняков, а сцепка борон поможет вдвое ускорить этот процесс.

Принято выделять 3 вида борон:

  1. Дисковая.
  2. Зубовая.
  3. Роторная.

Смотря на такие разные и полезные предметы труда можно отметить их заметное отличие по весу. Все промышленные образцы цепляются на сельхозтехнику. Традиционный смык используется, в частности, для рыхлой поверхности. Такая навесная конструкция помогает сохранить влагу и тем самым предотвратить высыхание почвы.

Самодельный инструмент устанавливается вручную. Он выполняет дробление больших комков, устраняет сорняки и остатки растительности. Весит изготовленная самостоятельно борона для мотоблока совсем немного, и чаще всего ее применяют для измельчения комков земли и неглубокого рыхления.

  1. Дисковая борона обычно используется на пересохших почвах и практически не отличается по функциональности от ротационных (активных) борон. Единственное отличие, заключается в том, что здесь в качестве рабочего органа выступают диски, установленные на независимых осях, а крепление к мотоблоку происходит посредством сцепки.
  2. Зубовой вид. Этот вид оборудования считается самым распространенным в сельском хозяйстве. Такая самодельная борона к мотоблоку годится для дробления и разрыхления почвы после работы с плугом. Фермеры используют данное устройство при уборке почвенной корки после дождя, для распределения минеральных удобрений, заделки семян и даже при удалении сорной травы.

Разделяют 3 вида зубовых приспособлений:

  • легкие;
  • средние;
  • тяжелые.

Массивные зубья являются главным органами данного устройства на минитрактор. По структуре есть 2 вида борон: квадратная, сетчатая. Первая относится к категории средних или тяжелых борон. Для более легких работ, в том числе и для небольших участков, чаще применяется сетчатая борона.

  1. Роторная борона для мотоблока скомбинирована из шести кромок, диска и втулки. Обычно для лучшего эффекта, лезвия устанавливают под углом.

По такой же схеме делается и пружинная борона своими руками.

Блок: 2/4 | Кол-во символов: 2860
Источник: http://1sadteh.ru/naves/borona-dlya-motobloka-svoimi-rukami-chertezhi.html

Самодельная зубовая борона для мотоблока

Она проще всего в изготовлении своими руками. Для этого достаточно будет иметь материалы, болгарку и сварочный инвертор. Позволяет выполнять допосадочное рыхление почвы и заделку мелкого посевного материала. Она не является активной бороной и подойдет для работы с мотоблоком тягового типа.

Конструкция

Чертеж бороны для мотоблока

Борона представляет собой решетку, к которой жестко привариваются или крепятся болтами зубья. В передней части имеет прицепное приспособление – обычно это сцепка с отверстиями, которая вставляется в трубу фаркопа мотоблока и затем фиксируется при помощи пальца. Между ней и сцепкой необходимо вваривать цепь – без этого работа будет очень тяжелой для пахаря.

Решетка должна быть достаточно прочной. Ее можно сделать из квадратных или водопроводных труб и уголков. Толщина металла должна быть не меньше 3-4 мм, иначе зубья, приваренные к тонкостенной трубе, будут вырываться во время работы вместе с металлом трубы.

Конструкция решетки может быть в виде клетки, состоящей из продольных и поперечных элементов. Но лучше подойдет решетка, в которой «прутья» приварены под углом 45 градусов к направлению движения мотоблока – такая решетка будет меньше подвергаться изгибающим нагрузкам.

Размер ячейки подбирают сообразно расположению зубьев. Лучше всего заранее прикинуть, как у вас будут располагаться зубья, и зарисовать это в чертеже, и потом поверх них начертить решетку, к которой они крепятся. Размер самой рамы должен быть таким, чтобы она не мешала управлять мотоблоком и идти за ним.

Рама бороны не должна выходить за пределы ручек мотоблока.

При этом надо учитывать габариты сцепки. Слишком широкую решетку делать не нужно – больше 1 метра мотоблок просто не потянет.

Зубья лучше всего делать из рифленой арматурной стали диаметром от 10 до 18 мм. Длина каждого зуба – от 10 до 20 см. Высота сцепки мотоблока на высоту зуба не влияет – борона крепится при помощи цепи. Чем длиннее зуб – тем толще он должен быть. Зубья желательно заточить перед установкой и обязательно закалить, т.к. некаленые зубья при работе погнутся. На легких почвах вы можете пользоваться бороной с незаточенными зубьями.

Частота расположения их должна быть не меньше, чем через каждые 10 см – если делать реже, боронование будет неэффективным. Допускается ставить зубья с небольшим смещением через ряд, чтобы их можно было удобно приварить и они обеспечивали требуемую интенсивность обработки. В то же время нужно рассчитывать, чтобы их сопротивление было направлено симметрично оси тяги, иначе мотоблок будет «вилять» и боронить им будет невозможно.

Сборка

Сборка осуществляется после предварительного составления чертежа и заготовки всех деталей. Вначале собирается и сваривается решетка. После этого к ней привариваются зубья. Важно сделать это под прямым углом. Как правило, каленые зубья после приварки не отжигаются и их прочность не меняется.

После этого определяют, где примерно будет находиться центр приложения сил и к этому месту приваривают цепь. Берут первое звено цепи и внахлест прихватывают на решетку. После этого второй конец цепи приваривают или крепят при помощи болтов к сцепке. Работоспособность бороны проверяют после крепления, а при необходимости переваривают цепь влево или вправо, если борону ведет в ту или иную сторону, затем приваривают окончательно.

Посмотрите другие самодельные приспособления для мотоблока.

Блок: 3/5 | Кол-во символов: 3381

Источник: https://MoyMotoblok.ru/navesnoe-oborudovanie/samodelnaya-borona-na-motoblok-svoimi-rukami/

Методы изготовления

Узнав, какие бывают виды изделий для пахоты, можно смастерить их самостоятельно. Правда, вам предстоит ручная сборка.

Как правило, заводские бороны на мотоблок выполняют из специальной стали, которая выдерживает высокие нагрузки. Конструкция изделия выглядит как зигзагообразная рама, которую можно смастерить самостоятельно, имея при себе чертежи и схемы, а также нужные материалы. Чтобы изготовить самодельную борону к мотоблоку, вам понадобятся следующие инструменты:

  • стальная полоса:
  • стойки для сцепки с мотоблоком;
  • и, конечно же, сами зубья.

С помощью сварки закрепите зубья. Это можно сделать и по-другому: приварить штыри, нарезать на них резьбу, затем на них зафиксировать гайками зубья.

Все детали устройства (зубья) должны располагаться на равном расстоянии друг от друга, а их длина может составлять около 45 см.

Изучите схемы и чертежи, чтобы сделать отличное устройство для вашего участка. К самому дышлу оборудования нужно приделать специальную втулку, при помощи которой проводится соединение с маленьким трактором. Сделайте стойку с винтом, чтобы в дальнейшем была возможность регулировать уровень высоты — это залог равномерного погружения деталей в землю.

Можно сказать, что самым практичным и легким приспособлением, приделанным к мотоблоку своими руками, является сетчатая борона. Однако фермеры и садоводы делают выбор в сторону роторной бороны. Внимательно изучайте схемы и чертежи, которые помогут вам смастерить отличное дополнение на минитрактор.

Блок: 3/4 | Кол-во символов: 1494
Источник: http://1sadteh.

ru/naves/borona-dlya-motobloka-svoimi-rukami-chertezhi.html

Как сделать борону для мотоблока своими руками? Требования и сам процесс

Чтобы приступить к собственноручному изготовлению бороны к мотоблоку, прежде всего, понадобятся грамотные чертежи. И учиться их составлению советуют на примере самой простой конструкции – зубовой, которая в сочетании с мототехникой будет успешно справляться с заделкой мелких семян и другого материала, а также допосадочным рыхлением почвы. Внешне она будет похожа на раму-решетку с закрепленными на ней болтами либо же приваренными зубьями:

Обязательно оснащение передней стороны зацепом (это может быть и банальная балка с отверстием, которая вставляется в трубку фаркопа с фиксацией «пальцем»). Между зацепом и рамой после окончательной сборки следует приварить подвижную цепь.

Чтобы борона на мотоблок получилась долговечной, решетку лучше сваривать из прочных уголков или труб квадратного сечения с толщиной металла большей 3мм.

Оформлять ее можно клеткой с поперечными и продольными элементами. При сборке изделия надо следить, чтобы каждый сегмент этой решетки имел 45 градусов наклона к прямой, по которой движется мотоблок для снижения изгибающих нагрузок. Также следует учесть, что вся рама должна вписываться в пределы рукоятей техники. По размерам, оптимально сделать ее максимум метровой, как показано на чертеже, – больше потянут, разве что, полноценные тракторы.

Затем следует подготовить зубья длиной 10-20см. В их роли хорошо себя зарекомендовала арматурная сталь 1,0-1,8 см в диаметре. Здесь важно придерживаться правила: чем длиннее – тем толще. Зубья дополнительно закаливаются и затачиваются перед процедурой приварки их к решетке. Там их надо располагать в 10см друг от друга (более частое размещение неэффективно). Хорошо смещать их в шахматном порядке для повышения интенсивности обработки.

Цепь ни в коем случае нельзя приваривать на начальных этапах монтажа, так как если будет неправильно рассчитан центр приложения силы, борону будет вести в стороны, и придется все переделывать. Подробно ознакомиться с примером изготовления бороны под мотоблок можно на видео.

Блок: 4/5 | Кол-во символов: 2066
Источник: https://sadovaja-tehnika.com/motobloki/navesnoe-oborudovanie/borona/

Борона для мотоблока Нева

Мотоблоки Нева, одни из лидеров среди малой сельскохозяйственной техники. Борона для Невы, ни чем не отличается от борон для других устройств, и купить их можно, повсеместно.

Вот пример ротационной бороны для Невы и других мотоблоков, чей диаметр вала составляет 30 мм.

Ротационная борона РБ-1,4 (две секции, по 0,7м.) для мотоблока Нева.

Предназначена для предпосевной и послеуборочной обработки почвы.

Ширина захвата – 1,4 м;

Диаметр – 350 мм;

Посадочный диаметр втулки – 30 мм;

Глубина обработки почвы – до 100 мм;

Масса одной секции – 9 кг;

Блок: 4/5 | Кол-во символов: 590
Источник: http://pro-motobloki.ru/navesnoe-oborudovanie-dlya-motoblokov/218-borona-dlya-motobloka-samostoyatelno. html

Подведение итогов

Сделать борону для мотоблока своими руками несложно, есть найти хорошие чертежи. Для каждого типа: дисковой, зубовой и роторной бороны — схема будет своя. Выбирайте устройства в зависимости от ваших возможностей и от целей его использования.

Изучив схемы и подобрав нужные материалы, вы без труда сможете собрать хорошее устройство для обработки почвы.

Блок: 4/4 | Кол-во символов: 427
Источник: http://1sadteh.ru/naves/borona-dlya-motobloka-svoimi-rukami-chertezhi.html

Видео борон

Ротационная борона установленная на мотоблок Нева в работе

Видео об устройстве бороны, ее размерах и использование с мотоблоком СИЧ

Блок: 5/5 | Кол-во символов: 200
Источник: http://pro-motobloki.ru/navesnoe-oborudovanie-dlya-motoblokov/218-borona-dlya-motobloka-samostoyatelno.html

Заключение

Если базовые комплектации навесного оборудования, по какой-то причине не включили в себя приспособление бороны, ее всегда можно сделать своими руками. Причем на мотоблоках марок Нева, МТЗ, Каскад, Агро и Крот можно использовать не только зубовый тип изделия, но и любой другой, который тоже несложно сделать самостоятельно.

Блок: 5/5 | Кол-во символов: 389
Источник: https://sadovaja-tehnika.com/motobloki/navesnoe-oborudovanie/borona/

Кол-во блоков: 10 | Общее кол-во символов: 11754
Количество использованных доноров: 4
Информация по каждому донору:
  1. http://1sadteh. ru/naves/borona-dlya-motobloka-svoimi-rukami-chertezhi.html: использовано 4 блоков из 4, кол-во символов 5128 (44%)
  2. https://MoyMotoblok.ru/navesnoe-oborudovanie/samodelnaya-borona-na-motoblok-svoimi-rukami/: использовано 1 блоков из 5, кол-во символов 3381 (29%)
  3. https://sadovaja-tehnika.com/motobloki/navesnoe-oborudovanie/borona/: использовано 2 блоков из 5, кол-во символов 2455 (21%)
  4. http://pro-motobloki.ru/navesnoe-oborudovanie-dlya-motoblokov/218-borona-dlya-motobloka-samostoyatelno.html: использовано 2 блоков из 5, кол-во символов 790 (7%)

Борона для мотоблока — как сделать своими руками?

На стадии подготовки к посевной кампании выполняются различные работы: вспахивание, рыхление, выравнивание, уничтожение сорняков. Для этого и нужна борона, выполняющая сразу несколько разных функций.

Боронование мотоблоком выполняется с использованием различных борон (дискового, зубового, роторного типа), каждая со своими отличительными свойствами.

Дисковая борона

Дисковые бороны применяются достаточно обширно и обладают высокой продуктивностью. Данный тип оборудования имеет свои отличительные характеристики:

  • модели, как правило, на колёсах;
  • диски – основной рабочий орган. Они располагаются под определённым углом атаки (в зависимости от направления движения). Чем твёрже и суше почва, тем выше должен быть угол атаки (до 21 градуса). Для задернелых участков используются диски с вырезами;
  • каждый диск можно заменить независимо от других. Выполнить несложные ремонтные работы может оператор самостоятельно;
  • можно отрегулировать глубину обработки грунта до 20 см. Также настроить глубину возможно, изменив массу балласта, а также степень сжатия пружинного механизма;
  • за час работы обрабатывается около 7 га;
  • максимальная скорость обработки почвы 15 км/ч;
  • возможность боронить землю с высоким уровнем влажности.

Данное оборудование также называют боронами-мотыгами из-за специфики его работы. Чаще всего применяется в зонах с плохим увлажнением почвы, а также в условиях, когда использование зубовых борон уже невозможно.

Как сделать дисковую борону для мотоблока своими руками?


Многие типы навесного оборудования можно сделать самостоятельно, включая бороны на мотоблок. При значительной экономии средств возможно получить отличную по производительности технику.

Детали, которые необходимы для создания бороны:

  1. Рама;
  2. Передняя и задняя секция режущих узлов;
  3. Кронштейн навески;
  4. Левая и правая поворотная цапфа;
  5. Чистильщик;
  6. Задняя и передняя планка;
  7. Регулировочная тяга, настраивающая угол атаки дисков.
  8. Шлейф-каток.

Максимально точные размеры упростят работу и ускорят процесс создания бороны своими руками. С этой целью можете воспользоваться чертежами:


Сам по себе дисковый агрегат – это одетые на ось под определённым углом металлические диски. При этом глубина вспахивания почвы должна регулироваться.

Перед изготовлением бороны нужно подобрать качественные детали из устойчивого к коррозии металла. Стоит выполнить дополнительную обработку специальными средствами от ржавчины.

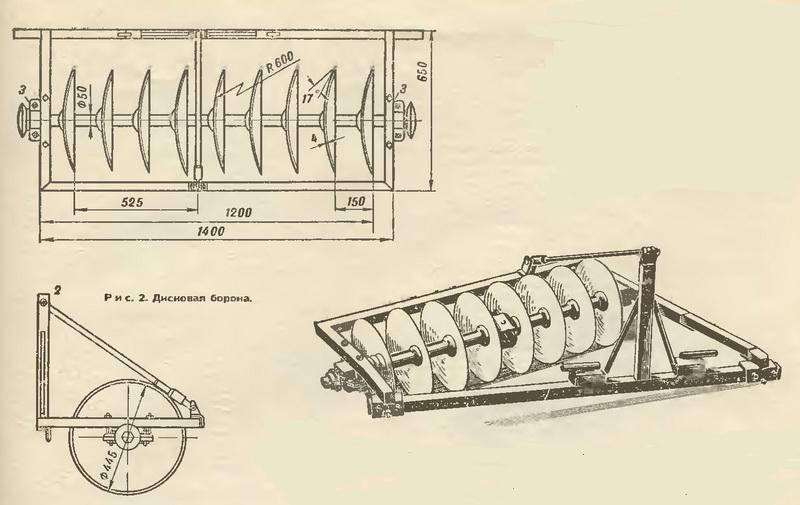

Самодельная борона делается по несложной схеме:

  • сваривается надёжная прямоугольная рама (1400*650 мм). Оптимально брать металлический профиль. Используются железные уголки 450*450 мм;
  • специальные втулки используются для крепления независимой оси;
  • на оси восемь сферических дисков диаметром близко 500 мм и толщиной около 5 мм. Диски располагаются на горизонтальной трубе на одинаковом расстоянии. Количество используемых дисков варьируется в зависимости от мощности мотора мотоблока;
  • ширину бороны стоит делать максимально до двух метров, чтобы нагрузка на технику не была слишком высокой. Угол атаки грунта должен регулироваться;
  • полученную бороны соединить с мотоблочной навесной системой двумя цапфами.

При движении мотоблока диски должны свободно вращаться, взрыхляя грунт и остатки сорняков/растений. Самодельная борона подходит практически под все модели мотоблоков: Нева, МТЗ, Каскад, Агро, Крот. Потому в целях экономии можно изготовить оборудование своими руками. Кроме того, материалы и комплектующие имеются в специализированных магазинах.

Борона к мотоблоку своими руками | ГЕНИАЛЬНЫЕ САМОДЕЛКИ

Борона это сельскохозяйственный инструмент, который применяется для обработки почвы. Боронование оберегает почву от засушливости, выравнивает ее, дробит большие комья земли, образованные после пахоты, уничтожает сорняки.

Такую борону для мотоблока можно изготовить своими руками, чертежи подобной конструкции несложно найти или составить самому. При этом вы сможете сэкономить деньги, ведь заводские аналоги могут стоить дорого.
Для изготовления бороны возьмем профильную трубу 20х30 мм. и кругляк 10 мм. Три куска профиля длинной 1м, 1.1м, 1.2м. размечаем и сверлим отверстия диаметром 10мм. расстояния между отверстиями 15 см.

Отверстия для зубьев бороны.

Отверстия для зубьев бороны.

Нарезаем заготовки из кругляка длинной 15 см. Одну сторону заготовки заточим, с другой стороны нарежем резьбу.

Зубы для бороны.

Зубы для бороны.

Теперь отрежем шесть кусков профильной трубы по 20 см. ими мы при помощи сварки соединяем длинные части бороны, в отверстия вставляем зубья, так-как планки имеют разную длину, то зубы на них смещены относительно друг друга на 5 см.

Сборка бороны.

Сборка бороны.

Для фиксации зубов бороны используем шайбы внутренним диаметром 10 мм. привариваем их с нижней стороны, а сверху зажимаем гайкой.

Крепление зуба бороны.

Стойка изготовлена из полосы 10х40 мм. высота ее 50 см. Крепление стойки к бороне плавающее, угол наклона регулируется двумя болтами.

Готовая борона.Регулировка угла наклона бороны.

Готовая борона.

Борона легко устанавливается на мотоблок и готова к работе.

Установка бороны на мотоблок.

Установка бороны на мотоблок.

Имея в своем распоряжении сварочный аппарат дрель и болгарку изготовить такую борону не составит большого труда.

Всем хорошего настроения и приятного просмотра, друзья! Спасибо за ваши лайки 👍 ПОДПИСЫВАЙТЕСЬ на наш канал » ГЕНИАЛЬНЫЕ САМОДЕЛКИ » в YouTube! https://www.youtube.com/user/oliynik1

Как сделать борону для мотоблока своими руками

Самая полная информация по теме: «как сделать борону для мотоблока своими руками» с полным описанием и комментариями от профессионального мастера.

Для повышения эффективности работы, а следовательно повышения урожая, применяется такое навесное оборудование как бороны. Раньше для выполнения работ на земле использовали лошадей, а сегодня борону навешивают на мотоблок (если участок небольшой) или к трактору (если площадь обрабатываемого участка, внушительная). Поэтому – борона для мотоблока, является очень важным устройством для любого знающего землевладельца, а если она сделана своими руками, то и предметом гордости. Давайте расскажем подробнее, как выполняется боронование с помощью мотоблока, и как изготовить данное устройство самому.

Существует несколько видов борон отличающихся конструктивно и имеющих ряд особенной.

Что касается роторной бороны для мотоблока, её главным достоинством является хорошее снятие верхнего слоя почвы (грунта). Выровнять с ее помощью почву, тоже не проблема. Глубина обработки бороной варьируется от 4 до 8 сантиметров, глубину можно отрегулировать, исходя из специфики работ.

Важна и ширина бороны, здесь учитывается не только мощность мотоблока, но и размеры обрабатываемого участка. Обычно, эта величина, составляет от 800 до 1400 мм. Такие размеры обусловлены, иметь возможность удобно работать, маневрируя на участке небольших размеров.

Ротационные бороны от честных производителей, сделаны из качественного металлического сплава, позволяющего эксплуатировать оборудование на протяжении десятилетий (при должном уходе и обслуживании).

Дисковая борона используется на сухой почве, функционально, она выполняет ту же работу, что и роторная, но принципиально отличается в конструкции. Здесь основными элементами обработки, служат диски, формой похожие на звезды. Они, установленные на одной оси под определенным углом, обеспечивая максимальное проникание в грунт.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Зубовая борона, представляет из себя раму, на которой на равно удаленном расстоянии располагаются зубья. Стандартная длина зубьев, составляет 25-50 мм. Пример такой бороны, можно увидеть на видео ниже.

Для того, чтобы сделать борону для мотоблока своими руками, первым делом, необходимо изучить конструкцию устройства, чертежи и определится с размерами.

Конструкция бороны, довольно проста, рама выполненная из металлического квадратного профиля, сцепного устройство, которое кредит борону к мотоблоку, и зубья установленные на раму. Зубья, рекомендуется не приваривать, а закреплять болтами, тогда в случае поломки одно из них, легче будет заменить.

Ниже представлены чертежи борон, дающие представление о нужных размерах, узлах крепления и общей схеме.

Пример самодельной бороны, сделанной из двух борон меньшего размера и жестко соединенных между собой. Для продольного хода, применен шарнир от автомобиля ГАЗ 53. По мимо шарнира и стандартного прицепного устройства, борона, цепляется двумя тягами, для обеспечения лучшей работы.

Мотоблоки Нева, одни из лидеров среди малой сельскохозяйственной техники. Борона для Невы, ни чем не отличается от борон для других устройств, и купить их можно, повсеместно.

Вот пример ротационной бороны для Невы и других мотоблоков, чей диаметр вала составляет 30 мм.

Ротационная борона РБ-1,4 (две секции, по 0,7м.) для мотоблока Нева.

Предназначена для предпосевной и послеуборочной обработки почвы.

Ширина захвата – 1,4 м;

Диаметр – 350 мм;

Посадочный диаметр втулки – 30 мм;

Глубина обработки почвы – до 100 мм;

Масса одной секции – 9 кг;

Ротационная борона установленная на мотоблок Нева в работе

Видео об устройстве бороны, ее размерах и использование с мотоблоком СИЧ

Борона для мотоблока – навесное оборудование, предназначенное для измельчения пласта земли после вспашки или одновременно со вспашкой. Она может применяться при заделке семян во время посева или при выравнивании поверхности участка после грубой обработки – например, после выкапывания картошки.

Применяется такое оборудование не так часто – большинство мотоблоков относятся к культиваторному типу, и после такой обработки обычно не требуется боронование. Однако крупные мотоболки зачастую требуют наличия бороны, особенно после вспашки целинных участков, залежей или после сидератов. Боронование позволяет ускорить высыхание и прогрев поверхностного слоя земли, активирует поглощение полезных веществ из почвы и улучшает усвояемость органических и минеральных удобрений.

Бороны подразделяются на следующие разновидности:

Зубовая борона – самая древняя из известных человеку. Представляет собой несколько рядов зубьев, которые проходят по почве при обработке, разрыхляя и разравнивая ее. Отличаются количеством зубьев – для мотоблока чаще всего применяют широкую, у которой зубья расположены в три-четыре ряда и часто.

Наиболее рационально применять ее с мотоблоками тягового типа, например, Нева или МТЗ. Эти мотоблоки способны развивать значительное продольное усилие и имеют повышенное сцепление с почвой, необходимое для работы.

Подвидом зубчатой бороны является пружинная, которая достаточно часто применяется при обработке сельскохозяйственной делянки трактором. При работе мотоблоком пружины вместо зубьев позволят сократить их количество и уменьшить габариты, также они редко ломаются.

Является активной бороной. Это орудие лучше применять с мотоблоками культиваторного типа – на тяговых придется конструировать вал отбора мощности. Обработка почвы производится при помощи прорезывания ее вращающимися дисками.

Диски могут иметь прямую форму, быть развернутыми под разным углом по отношению к оси вращения, или иметь чашечную форму. Чашечные сложнее в изготовлении, но позволяют оборачивать пласт – тем самым берут на себя часть функций по вспашке. Такие диски отлично подойдут для заделки сидератов или неглубокой ранней вспашке до всхода сорняков при раннем посеве картофеля или зерновых.

Край дисков обычно делают неровной формы для того, чтобы они легче разрезали почву при вспашке, испытывали меньшее сопротивление при вращении внутри пласта.

Такая борона чем-то напоминает и культиватор, и дисковую борону. И в ней, и в культиваторе имеются вращающиеся зубчатые части, врезающиеся в землю и переворачивающие небольшие ее части. От культиватора она отличается малой глубиной обработки и большим количеством рабочих зубьев. В отличие от дисковой, диски ротационной бороны расположены всегда под прямым углом к оси вращения.

Зубья активного ротора имеют особый изгиб, зависящий от радиуса самого диска и коэффициента сцепления с почвой колес мотоблока – чем больше скольжение, тем сильнее должен быть изогнут зуб. При работе они протыкают почву под прямым углом, тем самым обеспечивая ее аэрацию. При выходе такой зуб слегка поддевает почву, вырывая мелкие сорняки, не успевшие глубоко пустить корни.

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

Работа активной ротационной бороной возможна даже после появления всходов растений – она не травмирует крупные растения и практически не повреждает их. Ее использование позволяет экономить на минеральных и органических удобрениях – за счет аэрации вещества активно усваиваются из воздуха. Это также способствует росту корневой системы.

Она проще всего в изготовлении своими руками. Для этого достаточно будет иметь материалы, болгарку и сварочный инвертор. Позволяет выполнять допосадочное рыхление почвы и заделку мелкого посевного материала. Она не является активной бороной и подойдет для работы с мотоблоком тягового типа.

Чертеж бороны для мотоблока

Борона представляет собой решетку, к которой жестко привариваются или крепятся болтами зубья. В передней части имеет прицепное приспособление – обычно это сцепка с отверстиями, которая вставляется в трубу фаркопа мотоблока и затем фиксируется при помощи пальца. Между ней и сцепкой необходимо вваривать цепь – без этого работа будет очень тяжелой для пахаря.

Решетка должна быть достаточно прочной. Ее можно сделать из квадратных или водопроводных труб и уголков. Толщина металла должна быть не меньше 3-4 мм, иначе зубья, приваренные к тонкостенной трубе, будут вырываться во время работы вместе с металлом трубы.

Конструкция решетки может быть в виде клетки, состоящей из продольных и поперечных элементов. Но лучше подойдет решетка, в которой «прутья» приварены под углом 45 градусов к направлению движения мотоблока – такая решетка будет меньше подвергаться изгибающим нагрузкам.

Размер ячейки подбирают сообразно расположению зубьев. Лучше всего заранее прикинуть, как у вас будут располагаться зубья, и зарисовать это в чертеже, и потом поверх них начертить решетку, к которой они крепятся. Размер самой рамы должен быть таким, чтобы она не мешала управлять мотоблоком и идти за ним.

Рама бороны не должна выходить за пределы ручек мотоблока.

При этом надо учитывать габариты сцепки. Слишком широкую решетку делать не нужно – больше 1 метра мотоблок просто не потянет.

Зубья лучше всего делать из рифленой арматурной стали диаметром от 10 до 18 мм. Длина каждого зуба – от 10 до 20 см. Высота сцепки мотоблока на высоту зуба не влияет – борона крепится при помощи цепи. Чем длиннее зуб – тем толще он должен быть. Зубья желательно заточить перед установкой и обязательно закалить, т.к. некаленые зубья при работе погнутся. На легких почвах вы можете пользоваться бороной с незаточенными зубьями.

Частота расположения их должна быть не меньше, чем через каждые 10 см – если делать реже, боронование будет неэффективным. Допускается ставить зубья с небольшим смещением через ряд, чтобы их можно было удобно приварить и они обеспечивали требуемую интенсивность обработки. В то же время нужно рассчитывать, чтобы их сопротивление было направлено симметрично оси тяги, иначе мотоблок будет «вилять» и боронить им будет невозможно.

Сборка осуществляется после предварительного составления чертежа и заготовки всех деталей. Вначале собирается и сваривается решетка. После этого к ней привариваются зубья. Важно сделать это под прямым углом. Как правило, каленые зубья после приварки не отжигаются и их прочность не меняется.

После этого определяют, где примерно будет находиться центр приложения сил и к этому месту приваривают цепь. Берут первое звено цепи и внахлест прихватывают на решетку. После этого второй конец цепи приваривают или крепят при помощи болтов к сцепке. Работоспособность бороны проверяют после крепления, а при необходимости переваривают цепь влево или вправо, если борону ведет в ту или иную сторону, затем приваривают окончательно.

В домашних условиях можно сделать только для мотоблока культиваторного типа. Изготавливают две трубы, они должны иметь надежную фиксацию на валу мотоблока. Скорее всего, придется эту работу отдавать на завод токарю или использовать валы от сломанного культиватора. Общая длина трубы не должна быть больше 1 метра – мотоблок не потянет слишком тяжелую борону.

На валы ставят диски диаметром около 25 см. Для уменьшения сопротивления на них вдоль краев делают надрезы болгаркой через каждые 10 см длины окружности.

Посадочные отверстия дисков должны быть чуть больше диаметра валов. Диски устанавливают с небольшим наклоном к оси вала. С левой части вала наклон в одну сторону, с правой – в другую. Число дисков берут такое, чтобы они взаимно перекрывали друг друга по наклону – обычно их ставят через каждые 5 см.

Вообще же изготовление дисковой бороны самостоятельно – сложная задача. Проще купить дешевую китайскую и доработать ее, качественно проварив все швы, чего обычно на производстве не делают.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

При бороновании зубчатой бороной пахарь идет за мотоблоком на средних оборотах двигателя – около 2 км/ч. Тяжелые почвы требуют класть на борону груз, вес груза подбирают опытным путем. Пахарь идет за мотоблоком, регулирует движение бороны при помощи ручек мотоблока. При необходимости та часть бороны, которая не заглубляется или выбивается при движении вперед, придавливается ногой.

Боронование дисковой бороной похоже на культивирование почвы. Работа осуществляется на скорости 1.5-2 км/ч. Пахарь идет за мотоблоком, корректируя движение бороны при помощи ручек – ось вращения бороны должна быть строго перпендикулярна требуемому направлению движения мотоблока.

Борона представляет собой вид навесного сельскохозяйственного оборудования, применение которого позволяет предотвратить пересыхание почвы, разрушить образовавшуюся на ней корку выровнять ее поверхность и уничтожить имеющиеся сорняки. Сделать борону своими руками достаточно просто, однако непосредственно перед работой потребуется определиться с типом конструкции, а также детально изучить схему и придерживаться правильного порядка действий при изготовлении.

Дисковые бороны для мотоблока могут быть легкими и тяжелыми. Первый вариант используется для работы в паре с мотоблоками, весом до 100 кг, в то время как тяжелые конструкции подходят для применения в паре с техникой, массой до 200 кг.

Дисковые бороны используются для решения следующих задач:

  • разрушения корки, образовавшейся в результате заморозков;
  • лущения стерни;
  • эффективного рыхления дернистых пластов;
  • обработки пастбищ и лугов;
  • удаления крупных сорняков.

Рабочим органом дисковой бороны выступает острый стальной сферический диск, который может обладать диаметром от 45 до 51 см. Вся конструкция дисковой бороны для мотоблока напоминает батарею, образовавшуюся из нескольких смонтированных на одной оси дисков. Между дисками предусмотрено расстояние, в котором размещены распорные шпульки. Все режущие диски закреплены на оси под определенным углом и обязательно в 2 ряда. В процессе обработки почвы передние диски функционируют вразвал, а задние – непременно в отвал.

Для того чтобы более эффективно рыхлить грунт, дисковая борона к мотоблоку снабжена смещенными задними дисками. В процессе применения бороны, имеющиеся в ее конструкции диски вращаются, благодаря чему происходит их сцепление с грунтом. Кромки режущих дисков срезают твердый слой грунта, поднимая и переворачивая его. При этом пласт земли падает с определенной высоты, в результате чего переворачивается и крошиться.

Важное преимущество дисковых борон на мотоблоки заключается в том, что они гораздо меньше забиваются почвой и сорняками. Таким образом, их гораздо дольше можно использовать без регулярной очистки, что дает возможность сэкономить время и силы фермера.

В конструкцию зубовой бороны входят корытообразные и прямоугольные планки, в месте перекрещивания которых расположены зубья. Последние установлены таким образом, чтобы при работе каждый из них вел свою борозду. В зависимости от типа используемой бороны, дистанция между бороздками может составлять от 220 до 490 мм.

С целью предотвратить забивания бороны сорняками и почвой, соседние между собой зубья расположены на дистанции в 15 см. Глубина обработки почвы при работе с бороной зависит от усилия воздействия зубьев на грунт, а также от длины поводков, соединяющих их.

В зависимости от своей конструкции, зубья на бороне могут быть прямыми, изогнутыми со специальной пружинящей стойкой, а также лапчатыми. Все имеющиеся в конструкции бороны зубцы крепятся на шарнирной или жесткой раме. Бороны с шарнирным креплением более предпочтительны на участках, где расположено большое количество неровностей. Конструкции с жесткой рамой следует использовать на более-менее ровных поверхностях.

Зубовые бороны для мотоблоков используются для решения таких задач:

  • разрезания и крошения дернины;
  • измельчения и растаскивания кротовины по территории пастбищ и лугов;
  • эффективного прочесывания травостоя.

Конструкция зубовых борон позволяет использовать их не только в качестве самостоятельного навесного оборудования, но и для работы вместе с культиваторами, сеялками и плугами.

В случае если боронование мотоблоком осуществляется на участке с целиной, или же применение агрегата планируется с целью снятия только верхнего слоя почвы, то в таком случае оптимальным станет использование роторной бороны. Несмотря на то, что максимальная глубина обработки этим оборудованием не превышает 7 см, именно такая конструкция лучше всего подойдет в целях первичной обработки земли на территории, где ранее выращивались зерновые культуры.

Бороны роторного типа для мотоблоков могут быть активными и пассивными. В отличие от пассивных конструкций, активные бороны на мотоблок монтируются вместо колес или почвофрез на штатные валы агрегата. Чтобы повысить эффективность и повысить производительность бороны ее следует применять только для работы в паре с мотоблоками, обладающими высокой мощностью и оборудованными коробками переключения передач. Эти конструкции лучше всего эксплуатировать паре с другими видами навесного оборудования – в таком случае борона на мотоблоке будет не только рыхлить верхний слой грунта, но и эффективно выравнивать землю на участке.

В число преимуществ роторных борон для мотоблоков входит простота в применении, высокая эффективность и долговечность этих конструкций. Среди основных недостатков навесного оборудования этого типа следует выделить высокую стоимость, сложность в изготовлении своими руками, а также громоздкость конструкции.

Оптимальным и самым простым вариантом для изготовления своими руками считается зубовая борона. Для ее создания потребуется внимательно изучить чертежи, в которых должна быть указана последовательность действия при сборке оборудования. Также очень важно, чтобы схемах были указаны размеры всех используемых для изготовления бороны деталей.

Сама конструкция по своему внешнему виду напоминает клетку из рамы, к которой зубья крепятся посредством болтов. Передняя часть конструкции должна быть оснащена прицепным устройством, которое, в большинстве случаев, имеет форму сцепки с отверстиями. При установке на мотоблок сцепку потребуется вставить в трубу фаркопа, после чего зафиксировать оба элемента посредством пальца. Крайне важно вварить между фаркопом и сцепкой специальную цепь, которая облегчит работу с оборудованием.

Клетка зубовой бороны должна быть максимально прочной, поэтому для ее изготовления следует использовать квадратные или водопроводные трубы, а также уголки для усиления стыков конструкции. Каждая деталь должна быть изготовлена из стали, толщиной не менее 5 мм, в противном случае почва будет вырывать зубья вместе с кусками металла.

Конструкция изготавливаемой решетки должна состоять из поперечных и продольных деталей. Вместе с тем, самым лучшим вариантом станет клетка, прутья в которой приварены между собой под углом в 45 ⁰ по отношению к направлению движения мотоблока. Такая самодельная борона будет гораздо меньше подвергаться нагрузкам на изгиб.

Чтобы определить размер ячеек, потребуется предварительно определиться с тем, каким образом на бороне будут размещены зубья. Для этого зубья нужно нарисовать на чертеже, а поверх них дорисовать решетку, на которой они должны крепиться. Сама рама должна обладать такими размерами, чтобы впоследствии она не мешала работать с мотоблоком. Также крайне важно своевременно учесть размеры сцепного устройства. Нужно помнить, что борону, шириной более 1 м, многие мотоблоки попросту не потянут.

Для изготовления зубьев лучше всего использовать рифленую арматурную сталь. Ее диаметр должен составлять не менее 18 мм, а длина каждого изготавливаемого зубца – около 15 см. От высоты сцепного устройства высота зуба не зависит, так как самодельная борона будет крепиться к мотоблоку посредством цепи. При этом толщина последней должна быть увеличена, если на бороне закреплены толстые зубья.

После изучения всех чертежей и конструктивных особенностей самодельной бороны для мотоблока, можно приступать к ее непосредственной сборке. Чтобы не допустить типичных ошибок, крайне важно придерживаться правильного порядка действий при работе.

Изготовление самодельной бороны для мотоблока выполняется в следующей последовательности:

  1. Вначале собираются и привариваются друг к другу детали рамы;
  2. Далее к изготовленной раме потребуется приварить зубья. Они должны быть предварительно заточены, и обязательно приварены к раме под прямым углом. Переживать при монтаже зубцов не стоит, так как после приваривания каленые зубцы не отжигаются, благодаря чему их прочность не теряется;
  3. На следующем этапе потребуется определиться с местом, в котором будет находиться центр воздействия сил. Посередине этой части бороны нужно приварить предусмотренную в конструкции цепь. Для этого необходимо взять первое из звеньев цепи и внахлест приварить его к решетке. Затем второй конец используемой цепи потребуется соединить со сцепкой, используя для этого болты или сварочный аппарат;
  4. Чтобы проверить работоспособность изготовленной бороны, необходимо закрепить ее, после чего пройтись с ней и мотоблоком. Если было обнаружено, что борона тянет в любую из сторон, значит, цепь потребуется переварить в противоположную сторону. В деталях об изготовлении бороны также можно узнать из видео.

Изготовленную своими руками борону для мотоблока можно использовать для работы вместе с мотоблоками производства брендов Каскад, МТЗ, Нева, Крот и Агро. В конструкции этих агрегатов предусмотрены практически идентичные сцепные механизмы, что позволит без труда соединить их с самодельной бороной.

Как сделать борону для мотоблока своими руками по чертежу

Борона для мотоблока — сельскохозяйственное орудие, прикрепляемое к этому агрегату или мини-трактору.

Механизм предназначен для таких целей:

  • разрыхление, перемешивание и выравнивание почвы без его оборота;
  • удаление сорняков;
  • прореживание загущенных посевов;
  • разрушение сухой корки на грунте;
  • заделка семян и удобрений в грунт;
  • повышение аэрации земли.

Воздействие на почву происходит закрепленными на общей раме инструментами, такими как:

Боронование мотоблоком — важный агротехнический процесс обработки земельных участков для повышения урожайности, качества зерновой и технической продукции.

Бороны для сельскохозяйственных работ подразделяют на виды:

Зубовая борона — простой механизм, представляющий собой раму из металла с прикрепленными к ней зубьями необходимой длины. Мощность мотоблока влияет на их количество и размеры рамы. Зубья размещаются в виде зигзага или прямоугольника и присоединяются к раме жестко, шарнирно или на пружинной стойке.

Глубина боронования зависит от установки зубьев. При их установке острой гранью вперед по ходу движения глубина разрыхления увеличивается, при установке назад — уменьшается.

Борона дисковая отличается от зубовой обрабатывающим инструментом. Вместо зубьев к раме прикрепляются диски сферической формы с гладкой или вырезной режущей кромкой и размещаются под наклоном, называемым углом атаки. Он меняется и составляет 10-25°. В процессе обработки каждый диск срезает поверхностный пласт земли, интенсивно разбивает корни сорняков, перемешивает их с землей и уплотняет почву. Осуществляя боронование, агрономы рекомендуют использовать игольчатую борону. Иглы вонзаются в грунт и разрыхляют его.

Дисковые механизмы агрегатируются с мотоблоком с помощью передней или задней подвески.

Роторная борона лучше других механизмов подходит для начальной обработки земли. Глубина врезания в грунт составляет 7 см, но этот фактор не мешает применять ее и для разрыхления целины. Она напоминает по внешним признакам культиватор и дисковое устройство.

Роторное орудие для мотоблока состоит из 6 кромок, диска и втулки. Его рабочими элементами являются заостренные пластины, которые расположены под разными углами.

Активная ротационная борона устанавливается на валы вместо колес или почвенной фрезы, что намного увеличивает ее производительность, особенно на целинных и тяжелых почвах. Для качественной работы лучше агрегатировать к мотоблокам большой мощности с коробками передач.

Зубовая самодельная борона к мотоблоку отличается от заводской качеством материала, из которого она изготовлена. Заводская модель сделана из конструкционной стали, выдерживающей большие и интенсивные нагрузки. Рассмотрим, как сделать собственную борону с такими же свойствами.

Зубовая борона для мотоблока своими руками может быть изготовлена любым мастером. Процесс этот нетрудный. Конструкция простая и не имеет сложных соединений.

Сначала необходимо спроектировать борону на мотоблок своими руками с чертежами, дающими представление о размерах, узлах соединения и общей схеме.

Орудие выполняется из стальной полосы, квадратной трубы или уголка.

Алгоритм действий по изготовлению зубового устройства такой:

  1. Металлические полосы под углом 30° друг к другу приваривают к трубе с нижней стороны. Края должны выступать равномерно с обеих сторон.
  2. Посередине устанавливают сваркой втулку. При помощи пальца через втулку борона присоединяется к мотоблоку. Высота подъема должна регулироваться стойкой для глубины разрыхления.
  3. На каждом крае стальной полосы с помощью болтов или методом сварки устанавливают зубья.
  4. На втулку монтируют дышло.
  5. К дышлу прикрепляют винт для регулировки положения зубьев. Передние и задние зубья должны одинаково впадать в почву.

Специалисты рекомендуют изготовление рабочих элементов бороны производить из закаленной стали. Зубья лучше выполнить из рифленой арматурной стали диаметром 10-14 мм и длиной 10-20 см. Чем длиннее зубья, тем они толще должны быть. Перед креплением к раме их надо заточить и закалить, иначе они погнутся.

Зубовая борона к мотоблоку своими руками — отличный помощник для мелких фермеров и дачников, обрабатывающих свои участки.

Дисковое орудие — более усовершенствованная модель, выполняющая больше функций по обработке земли. Конструкция сложнее, поэтому лучше купить готовое устройство на промышленном рынке. Но для тех, кто не боится работы, можно изготовить дисковую борону самостоятельно.

Работа по изготовлению сводится к следующему:

  1. Для изготовления необходимы диски и 2 трубы с обязательной надежной фиксацией на валу мотоблока. Общая длина труб не должна превышать 1 м. Диски выбирают диаметром до 20 см.
  2. На дисках болгаркой делают надрезы на расстоянии 10 см друг от друга по окружности, в центре — посадочные отверстия для дальнейшей установки на вал.
  3. Готовые диски устанавливаются на валы через каждые 5-8 см с наклоном к оси вала: с левой стороны — в одну сторону, с правой — в другую.

Сделать борону для мотоблока своими руками несложно, но для этого необходимы грамотно сконструированные по размерам чертежи, схемы, инструменты и материалы. Выбор устройства зависит от возможностей мастера и целей использования механизма.

Борона – это навесное оборудование для мотоблока, которое помогает лучше обрабатывать почву, а значит – повышает урожайность. Раньше борона тянулась с помощью лошадей. Сегодня борона крепится к минитрактору или мотоблоку. Вот почему мотоблок является важной техникой для каждого фермера.

Куда приятнее, если борона на мотоблок сделана своими руками. Итак, сегодня мы расскажем, как самостоятельно сделать борону.

Для мотоблоков используют такие виды борон:

Роторная борона позволяет эффективно снимать верхний слой почвы. Глубину обработки можно регулировать – от 4 до 8 сантиметров. Ширина бороны – это очень важный фактор, который влияет на скорости обработки земли на огороде. Очевидно, что чем больше борона, тем большей должна быть мощность мотоблока. Роторные бороны имеют барабаны с острыми металлическими полосками (см. видео), которые устанавливаются под углом . Мало того, такая борона позволяет удалять остатки растений с почвы.

Чертеж самодельной конструкции

Дисковая борона выполняет ту же самую работу, вот только ее конструкция отличается. Здесь рабочий инструмент – это диски, которые крепятся отдельно на специальных стойках.
Зубовая борона имеет зубья, которые крепятся на одинаковом расстоянии на одной конструкции. Обычно зубья имеют длину до 30 сантиметров.

Итак, перед тем, как сделать самостоятельно борону, нужно определиться с конструкционными особенностями, а также изучить чертежи.

Устройство бороны очень простое. Это металлическая рама, которая имеет крепление для мотоблока. Чтобы можно было легко проводить ремонт, зубья нужно не приваривать, а крепить на болты.

Самодельные зубовые, роторные и дисковые бороны для мотоблока — делаем своими руками по чертежам и видео

Первые приспособления для боронования появились с того времени, как человек впервые научился обрабатывать землю примитивным деревянным плугом (оралом). Бороны также делались из дерева и были не сильно длинными, для большей маневренности, но достаточно тяжелыми, что позволяло дробить большие комья земли образованные после пахоты.

Самодельная классическая (зубовая) борона для мотоблока

Уже давно трактора сменили лошадей, а бороны стали более совершенными и эффективными, и могут устанавливаться не только на тяжелую и среднюю сельскохозяйственную технику, но и на мини-трактора и мотоблоки. Данный вид оборудования позволяет не только разбивать большие комья и прикрывать почву для сохранения влаги, но и собирать остатки сухой растительности, а также удалять ее корни.

Существуют следующие виды борон:

  • зубовые или классические;
  • роторные или ротационные;
  • дисковые.

Согласно данной классификации навесное оборудование для боронования бывает тяжелым, средним и легким. Устройство для боронования на мотоблок «Нева» можно купить в специализированном магазине или же сделать своими руками.

Классическая, или как ее еще называют, конная борона, применяется для создания ровной и рыхлой поверхности. Также данный вид навесного оборудования позволяет качественно укрыть в почве влагу и тем самым предотвратить ее высушивание. Борона производит дробление крупных комков земли до требуемой фракции, уничтожает сорняки и удаляет из грунта остатки растительности. Оборудование довольно легкое и поэтому используется для поверхностной обработки почвы, измельчения комьев земли и неглубокого рыхления перед проведением посевной.

Зубовая борона для мотоблоков заводского производства изготавливается из специальной конструкционной стали, выдерживающей значительные нагрузки. Также данное оборудование неплохо ровняет почву после проведенного фрезерования.

Этот тип оборудования для боронования представляет собой прямую или зигзагообразную раму, которую можно сделать своими руками из стальной полосы, квадратной трубы или уголка, стойки для сцепки с мотоблоком и зубьев. Закрепить зубья на раме можно при помощи сварки, или, нарезав на них резьбу, зафиксировать гайками. Рабочие органы на раме располагаются на равномерном расстоянии друг от друга, а их длина может составлять 25-45 мм. Относительно ширины оборудования, то, например, для мотоблока «Нева» вполне хватит 500-600 мм. На представленном видео показана зубовая борона в работе.

Схема зубовой бороны для мотоблока

Для того чтобы сделать такое оборудование для мотоблока нам понадобится следующее:

  • к металлической трубе квадратного сечения приварить железные полосы, на которые, собственно, будут при помощи гаек крепиться зубья с нарезанной с одной стороны резьбой;
  • дышло нашего навесного оборудования оканчивается приваренной втулкой, через которую при помощи металлического пальца будет происходить соединение с используемым мотоблоком;
  • делаем стойку с регулировочным винтом для настройки высоты подъема устройства для боронования, чтобы обеспечить равномерное заглубление рабочих органов в почву.

Хоть покупное заводское оборудование, хоть самодельная борона, к мотоблоку «Нева», имеется особенность накопления на рабочих органах влажной почвы с остатками растительности, вследствие чего обработка земли может стать неэффективной. Для того, чтобы легко и беспрепятственно очистить зубья скребком или любым металлическим предметом воспользуемся подъемным рычагом агрегата.

На видео показана самая простейшая зубовая борона для мотоблока с указанием размеров.

Роторную или ротационную борону используют, как правило, для обработки земли после сбора урожая зерновых культур. Также, данный тип оборудования для мотоблока хорошо выравнивает поверхность земли и удаляет сорные растения. Роторная борона состоит из шести рабочих кромок, дисков и втулки. Оборудование претерпело изменения, и было выявлено – для большей эффективности рабочие лезвия должны быть установлены под углом, что позволяет легко разрезать и разравнивать почву во время обработки. Приспособление для боронования, сделанное своими руками, устанавливают на агрегат вместо колес или грунтозацепов. На видео показана самодельная борона ротационного типа для мотоблока в работе на участке.

Глядя на представленное фото, может показаться, что сделать такую борону своими руками не представляет труда, однако, для того, чтобы она нормально работала, необходимо правильно рассчитать всю конструкцию, а именно угол под которым устанавливаются рабочие кромки.

На видео представлен весь процесс изготовления роторной бороны и работа с ней.

Дисковые бороны используют на пересохших почвах и практически не отличаются по функциональности от ротационных активных борон, за исключением того, что здесь в качестве рабочего органа выступают диски, установленные на независимых осях, а крепление к мотоблоку происходит посредством сцепки.

На чертеже указаны размеры для мини-трактора, поэтому делая навесное оборудование для мотоблока, подгоняем все значения под габариты силового агрегата. От большого тракторного дискатора была позаимствована одна секция, состоящая из 8 линзообразных дисков диаметром 450 мм с междисковым расстоянием – 150 мм. На видео хорошо видно работу оборудования сделанного своими руками и установленного на мотоблок с адаптером.

Чертеж дисковой бороны

Дисковая секция закреплена подвижно на металлической раме 1400х650 мм и сваренной из уголка 50х50 мм. Захват у такого самодельного оборудования составляет 1200 мм при глубине до 100 мм, а угол атаки настраивается до 17˚. Как было уже сказано, для того, чтобы использовать устройство для боронования вместе с мотоблоком «Нева», длину рамы можно сделать вдвое меньше и, соответственно, использовать всего 4 диска.

Из всех перечисленных видов, наиболее простой и легкой для самостоятельного изготовления, является зубовая борона, однако, по мнению большинства фермеров, самым эффективным все-таки считается навесное оборудование роторного типа. В интернете можно найти чертежи и видео на эту тему. Работа ротационной бороны в связке с мотоблоком должна осуществляться на скорости порядка 4 км/ч. Дело в том, что только в таком рабочем режиме двигатель мотоблока не будет перегружен, а устройство качественно взрыхлит грунт, подготавливая благоприятную почву для будущего урожая.

Если приобретать оборудование у производителя, то выгоднее всего, в финансовом плане, купить классическую борону, которая стоит гораздо меньше остальных типов. Однако сделав собственными руками полезное приспособление для своего мотоблока, вы получите не только моральное удовлетворение, но и незаменимого помощника для проведения сельхозработ, который позволит сэкономить время, силы и средства.

Автор статьи: Борис Купинов

Здравствуйте. Меня зовут Борис. Я уже более 7 лет работаю прорабом в строительной компании. Я считаю, что в настоящее время являюсь профессионалом в своей области и хочу помочь всем посетителям сайта решать разнообразные вопросы. Все материалы для сайта собраны и тщательно переработаны с целью донести как можно доступнее всю нужную информацию. Перед применением описанного на сайте желательна консультация с профессионалами.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.1 проголосовавших: 29

Как сделать борону для мотоблока своими руками.

Для того, чтобы повысить урожай на поле, всегда пахали и боронили почву. Так делали наши предки, и современные аграрии делают то же самое. Но для того чтобы выполнить эту работу, в старину запрягали коней, а сегодня борону прикрепляют к мотоблокам (для мелких фермерских участков, частных дач) или к трактору (это для больших хозяйств на больших территориях). Исходя из вышесказанного — борона для мотоблока своими руками является важным орудием для любого дачника, ниже рассмотрим подробнее процесс изготовления и как делать  правильное боронование мотоблоком.



Борона для мотоблока своими руками

Из чего состоит борона?

К квадратной трубе снизу привариваются металлические полосы, на концах которых в два ряда прикрепляются болтами зубья (фото 3). Эти полосы располагают под углом 30⁰ друг к другу, колья земли, которые проскальзывают между зубьями первого ряда (переднего), разбиваются о зубья второго ряда.

В варенной втулкой заканчивается дышло, через нее фиксируется борона при помощи «пальца» к мотоблоку. Высота подъема регулируется стойкой для глубины боронования (фото 4).

К дышлу рядом с ней приварен регулировочный винт для угла атаки – именно он позволяет настраивать конструкцию так, чтобы задние и передние зубья впадали в одинаковую глубину.

Особенности использования бороны на мотоблоке

Иногда, во время работы борона забивается. Очищать ее очень просто, при этом даже не наклоняясь. При поднятии ручки мотоблока, отрываем борону от поверхности почвы, отводим в сторону и ногами отбрасываем весь мусор, который скопился на зубьях. Затем возвращаем инструмент на прежнее место, опускаем и продолжаем движение.


Принцип роботы и устройство бороны для мотоблоков

Первая борона, которую человек сделал своими руками, имела вид связанных между собой бревен ели. Делали их не очень длинными, чтобы оставалась возможность маневрировать в полях, но масса бороны, была слишком велика, что давало возможность разбивать глыбы земли после вспашки и сохранять в земле естественную влагу.

На сегодняшний день этот агрегат применяют как самостоятельно, так и с другими видами приспособлений по типу сеялок и культиваторов. Борона справляется не только с земляными глыбами, но и прикрывает почву оставляя внутри нее влагу. Технические характеристики бороны позволяют ей еще собирать сухие остатки растений и выдергивать корни сорняков.

Это устройство, которое прошло века и сумело модернизироваться на столько, что при его использовании, человеческих усилий требуется минимум. Бороны бывают нескольких видов:

  1. дисковые
  2. роторные
  3. зубовые

Технические характеристики бороны соответствуют общепринятым стандартам и имеют расчет исходя из массы, которая приходятся на один диск или зуб. Соответственно, исходя из этой классификации, бывают бороны тяжелые, средние и легкие. А использование их может быть специальным или общим.

Виды борон для мотоблоков  и тракторов

Во-первых, рассмотрим роторную борону для мотоблока, она очень хорошо снимает именно верхний слой почвы. При помощи роторной бороны после сбора зерновых культур обрабатывают землю. Так же она является хорошим вариантом при выравнивании почвы. Благодаря ей отпадает потребность в скашивании травы. Рабочая глубина устанавливается исходя из того какие задачи поставлены. Колеблется она обычно от 5 до 7 сантиметров.


Для трактора абсолютно не имеет значения, какой будет борона, здесь важнее и ценнее учитывать размеры необходимые для обработки почвы. Если это  поле размером в несколько сотен гектар, то, чем шире будет борона, тем лучше.

Борона больших размеров производится специально для мотоблоков, поэтому сделать ее своими руками не составит особого труда. Она крепиться к мотоблоку на сцепку.

Фермеры сделали вывод: для хорошей эффективной работы в поле, борона, а точнее ее лезвия должны иметь косую форму. Располагаться зубья должны под углом к плоскости земли, это позволяет резать легко, а тем самым, разравнивание почвы.

Дисковая борона

Второй вид бороны дисковый, применение пересохшей почве. Дисковая борона выполняет все те же функции что и роторная, только отличается конструкцией: в ней используются диски, каждый из них стоит на отдельной оси. Но, к сожалению, такой вид бороны ломается чаще.

Классическая зубовая борона используется в тех местах, где необходим ровный и рыхлый слой почвы. Зубья располагаются в раме равномерно, длина их колеблется от 25 мм до 45 мм. Величина зубьев зависит от веса бороны, чем больше вес, тем больше зубья. К недостаткам следует отнести, скорость эффективности работы мотоблока, мощность должна быть значительно высокой, и составлять не менее – 12-14 км/час.
Если Вы стоите перед выбором то для работы на небольших территориях, прекрасно подойдет роторная борона для мотоблока.

Правильное боронование мотоблоком

Хорошая, качественно сделанная роторная борона для мотоблока может быть использована в качестве культиватора. Все то, что в отсутствии техники выполняется вручную, будет выполнено быстро и эффективно, когда в вашем арсенале имеется мотоблок и борона для него, то проведя правильное боронование мотоблоком Вы увеличите урожайность посаженной культуры, и значительно снизите уровень потерь посевного материала и обеспечите доставку удобрений на нужную глубину.

Борона для мотоблока способствует выравниванию верхнего слоя почвы, при высыпании удобрений на землю, ее работа обеспечивает попадание их под верхний слой земли на 5-7 см в глубину.

источник тут

Борона для мотоблока Нева, МТЗ, Салют, Фермер своими руками на видео, фото

Для того чтобы сделать такую насадку, как бороны, своими руками, помимо фото и видео, показывающих мастер-классы, желательно знать тип и модификацию своего мотоблока, а также назначение борон. Мотоблоки бывают нескольких типов. У отличных производителей есть разные образцы, которые имеют различные способы сцепки насадок. Кстати, бороны – одна из специализированных насадок. Большая часть мотоблоков, например, Нева, Салют, Фермер и МТЗ, в базовой комплектации не имеют борон, соответственно, их надо либо покупать, либо делать своими руками.

Что такое борона?

Назначение, виды

Бороны – необходимый навесной аксессуар к мотоблоку или трактору, который предназначен для вспахивания почвы. А точнее, принцип работы скорее заключается в разбитии кусочков почвы, выравнивания ее после пропахивания. Боронили землю всегда, начиная с древних времен. Для этого использовались тяжелые бревна с массивными деревянными зубьями. С развитием цивилизации аграрное хозяйство также ушло от деревянных инструментов, уступив место более надежным – металлическим.

Применение

Существует несколько видов борон. В основном у мотоблоков Нева, МТЗ, Салют и Фермер идентичные насадки, с небольшими отличиями. Мы же рассмотрим основные существующие виды:

  1. Роторная борона. Она служит для обработки почвы после зерновых культур. Отлично снимает верхние слои почвы, боронит землю и убирает остатки жнивы. Обычно глубина работы у бороны достигает от 5 до 7-8 см. Она может отдельно устанавливаться. Выбор роторной бороны зависит от размеров обрабатываемой площади. Чем больше площадь, тем шире должна быть борона. Например, в сельском хозяйстве, где обрабатываются поля по несколько гектар, используются насадки на комбайн с шириной от нескольких метров. Для приусадебных и дачных участков, где крайне редко площадь составляет 1 га, используются бороны на мотоблок, которые достигают до 1,5 метров. Начальная ширина чаще всего – 50-70 см. Такая борона своими руками делается достаточно просто. Для этого к мотоблоку вместо задних колес или фрезы крепятся рабочие части. Иногда борону можно навешивать спереди мотоблока.

Обычно рабочие части состоят из нескольких косых лезвий, которые вращаются по ходу работы мотоблока и тем самым разбивают и выравнивают почву. Лучше всего именно косые лезвия, как показала практика. Чаще всего такая борона может идти в комплектации к блоку. Прочность металла повышает срок эксплуатации бороны. Она может составлять несколько десятилетий и больше.

  1. Дисковая борона – устройство для применения при небольшой влажности почвы. Вместо фрезы в конструкции используются специальные диски. Обычно их несколько штук и все расположены на собственной оси. Зубья располагаются в раме и имеют длины 25-45 мм. Размеры зубьев прямо пропорциональны весу бороны. Также надо отметить, что хороший результат возможен, если скорость работы мотоблока не ниже 12 км/ч.
  1. Зубовые бороны. Достаточно распространенный вид оборудования. Они подходят для боронования и разрыхления почвы после вспахивания плугом. Такие бороны отлично убирают почвенную корку после дождя, хорошо могут распределять минеральные удобрения, заделать семена, а также уничтожают сорные травы. Зубовые борону обычно разделяют еще на три подвида, в зависимости от их возможностей и нагрузки на один зуб. Так, легкая – предназначена в основном для сухой, рыхлой почвы, также называется посевная. Она способна выдержать нагрузку от 0,6 до 1 Н на один зуб. Средняя – 1,2-1,5 Н, тяжелая – 1,6-2 Н. Главные рабочие органы такой бороны – массивные зубья. Они могут быть круглого или квадратного сечения. Как правило, квадратное – преимущество средних и тяжелых борон. Для более легких работ, в том числе для небольших участков, чаще всего сечение круглое.

Достаточно просто своими руками сделать зубовую борону. Зубья можно приварить к стальной трубе либо каркасу, а можно крепить на специальные болты. Все зависит от уровня мастерства и опыта. Для Невы, МТЗ, Салют и Фермера вполне подойдут зубовые бороны, которые легче выполняются. На вид они похожи на массивные большие грабли с острыми кончиками. Что касается ширины бороны, то на том же видео показана обработка небольшого участка с помощью инструмента шириной 50-60 см. Этого вполне достаточно для дачных работ.

Конечно, если речь идет о более тяжелом мотоблоке, то и борону сконструировать и сделать своими руками будет тяжелее. Для этого наиболее подходящим способом будет купить насадку у производителя. Лучше всего, чтобы мотоблок и навесное оборудование были одной фирмы. Это позволит быстрее разобраться с креплениями и продлит срок службы агрегата.



Активная борона для трактора своими руками. Борона для мотоблока: особенности конструкции

Борона для мотоблока представляет собой навесное оборудование, которое применяется с целью измельчения верхнего слоя земли после вспашки либо одновременно с ней. Подобное устройство используется в процессе посева семян, а также для выравнивания земли после проведения грубой обработки.

Однако применяется данный агрегат нечасто. Это обусловлено тем, что основная часть мотоблоков принадлежит к культиваторному типу. За счет этого после проведения обработки земли не требуется её боронование. Но когда применяются более габаритные модели, использовать бороны необходимо, в частности, после проведения вспашки целинных участков либо же сидератов. Боронование мотоблоком ускоряет высыхание, а также подогрев верхнего слоя земли. Это позволяет улучшить поглощение из грунта полезных свойств посаженными растениями, что повышает усвояемость удобрений.

Такие устройства разделяются на три таких типа:

  1. Зубовая
  2. Дисковая
  3. Роторная

Борона предназначается для измельчения земли

Стоит рассмотреть каждый из видов отдельно.

Зубовая борона

Популярная сегодня зубовая борона состоит из нескольких рядов зубьев, благодаря которым происходит обработка почвы вместе с её разрыхлением, а также разравниванием. Различия в таких моделях заключается в разном количестве зубьев. Обычно используются широкие варианты, имеющие 4 и больше зубчатых рядов.

Широко распространено их использование с мотоблоками, относящимися к категории тяговых. К ним относит большинство моделей марки Нева, а также МТЗ. Подобные виды обладают высоким сцеплением с дорогой, за счет чего наблюдается существенное продольное усилие. Борона нередко используется после обработки участка трактором. При этом во время работы можно установить вместо зубьев специальные пружины, которые меньше ломаются.

Дисковая борона

Представляют собой активные бороны. Их часто используют вместе с мотоблоками, относящимися к культиваторному типу. Для применения на тяговых, требуется сооружать специальный вал, предназначенный для отбора мощности. Дисковая борона позволяет обрабатывать грунт за счет его прорезания при помощи вращающихся дисков. Такие изделия имеют разную форму, от обычной прямоугольной, до чашечной.

Последние — более трудоемкие в конструировании, однако, позволяют оборачивать пласт, за счет чего частично проводится вспашка. Благодаря этому их применяют для проведения неглубокой ранней обработки верхнего слоя почвы перед восходом сорняков и до начала посева картофеля либо зерна . Для улучшения разделки почвы, а также снижения уровня сопротивления в процессе вращения пласта, края таких дисков имеют неровную форму.

Роторная борона

Подобные изделия отчасти похожи на культиватор и дисковые модели. Это обусловлено наличием вращающихся зубчатых элементов, которые врезаются в землю и переворачивают определенную её часть.

Роторная борона имеет отличительную черту, которая заключается в небольшой глубине обработки грунта, а также наличии множества рабочих зубьев. При этом диски находятся под прямым углом, относительно оси вращения. Кроме этого, зубья обладают небольшим изгибом. Его радиус зависит от коэффициента сцепления, которое имеется у колес с землей. Так, при повышении скольжения, должен увеличиваться изгиб зубцов.

Зубовая борона

В процессе работы, это будет позволять протыкать почву почти под прямым углом. Благодаря этому будет происходить хорошая её аэрация. Когда такие зубья выходят, они слегка поддевают почву, за счет чего происходит вырывание небольших сорняков, которые еще не пустили серьезных корней. Ротационная борона используется для обработки земли, даже если состоялся восход растений. В этом случае не происходит травмирования крупных растений. Такие модели позволяют снизить количество используемых удобрений, благодаря тому, что вещества в процессе аэрации хорошо усваиваются из воздуха, а также улучшается рост корней.

Самодельная зубовая борона

Изделия, сделанные своими руками, отличаются по качеству от устройств, произведенных на заводе. Это обусловлено тем, что на заводах, модели делаются из специальной конструкционной стали, способной выдержать большой уровень нагрузки. Самодельная борона такого типа легко может быть сделана при наличии соответствующих компонентов, так как имеет весьма простую конструкцию. Прежде всего, можно посмотреть видео и составить чертежи, которые дадут представление о габаритах, узлах и всем строении устройства. Из материалов стоит взять полоски из стали, квадратные трубы, а также уголки.

Последовательность действий в создании зубовых борон, выглядит следующим образом:

  • сначала с нижней стороны проводится приварка металлических полос к трубе, но так, чтобы их угол друг относительно друга был порядка 30°. При этом края должны выступать на одинаковую величину с обеих сторон;
  • дальше в центре приваривается втулка, которая посредством пальца монтируется к мотоблоку. Здесь требуется создать возможность регулировать уровень подъема стойкой, что будет изменять глубину разрыхления;
  • теперь к краю каждой установленной полосы болтами либо сваркой крепятся сами зубья;
  • после этого проводится установка втулки на дышло, к которой крепится винт, регулирующий положение зубьев.

Важно! Требуется, чтобы передние, а также задние зубья на одинаковую глубину проникали в землю.

При повышении длины этих элементов, должна увеличиваться и их толщина, иначе они могут погнуться. До установки, их рекомендуется закалить, а также заточить.

Самодельная дисковая борона

Рассматривая, как сделать подобные изделия, важно отметить, что они при проведении обработки почвы одновременно выполняют сразу несколько функций. По этой причине активная борона для мотоблока имеет более сложную конструкцию, а её изготовление довольно трудоемкое. Работы по созданию такого устройства проводятся следующим образом:

  • требуется подготовить диски, а также 2 трубы, которые обязательно должны быть зафиксированы к валу самого мотоблока. В этом случае их длина должна составлять 1 м, а диаметр дисков не более 20 см;
  • используя болгарку необходимо на дисках сделать надрезы, которые будут располагаться по окружности с шагом в 10 см. В центре делается посадочное отверстие, используемое дальше для монтажа на вал. Желательно, чтобы посадочные отверстия у таких дисков, имели размеры больше чем диаметр валов. Общее количество таких элементов должно позволять перекрывать друг друга;
  • когда диски будут готовы, их монтируют уже на вал, с шагом от 5 до 9 см. При этом важно соблюдать наклон к оси, для этого с левой стороны делается уклон в одну, а с правой, в противоположную сторону.

Подобная активная борона для мотоблока в самостоятельном изготовлении более сложна, чем зубчатая и требуется более точного подгона деталей по размерам в соответствии со схемой. Однако выбор типа создаваемой модели зависит от личных предпочтений, а также цели, с которой устройство будет применяться.

Механизация труда значительно сократила время любой физической работы, в том числе и в поле, а также упростила принцип обработки земли, повысив его качество. Надо сказать, что то, чем работают сейчас, в большинстве случаев, приспособления придуманные человеком на заре цивилизации, но прошедшие сквозь призму технического прогресса и ставшие частично или полностью автоматизированными.
Содержание:

Так, для повышения урожая, особенно в зоне рискового земледелия, не только испокон веку пахали, но еще и боронили. Так делали наши прадеды, выполняют те же манипуляции и современные аграрии. Только, если еще несколько десятилетий назад в приспособление для выполнения этой работы запрягали коня, то сейчас борону цепляют к трактору (это в больших хозяйствах на огромных площадях) или к мотоблоку (мелких фермерских участках, частных усадьбах и дачах). Несколько часов — и объем выполнен.

Эта процедура значительно обогащает почву. Позволяет ей «отдохнуть» после снятого урожая, подготовиться к зиме. Что раньше, что сейчас боронили и боронят в начале весны, после того, как сошел снег, и осенью, после сбора урожая.

Что такое борона. Ее область применения

Первая самодельная борона кода-то представляла собой связанные бревна ели. Их делали не слишком длинными, чтобы можно было маневрировать в поле, но общая масса самодельной бороны была внушительна, что позволяло разбить почвенную корку и, как минимум, сохранить естественную влагу в земле.

Обработка почвы роторной бороной

Сейчас этот агрегат применяется как самостоятельно, так и вместе с другими приспособлениями типа культиваторов и сеялок. По классификации сельскохозяйственных механизмов – это устройство, способное разровнять большие комья земли после вспашки.

Борона с успехом не только с земляными глыбами справляется, но и закрывает влагу, оставляя ее в почве. По своим техническим характеристикам, бороны могут еще и пожнивные остатки собрать и выдергивать корневища сорняков.

Это устройство, прошедшее века и модернизированное настолько, что от человека требуется минимум сил при его использовании, бывает роторным, дисковым, зубовым. Соединение рабочих органов разное. Технические характеристики отвечают общепризнанным стандартам и рассчитываются исходя из массы, приходящейся на один зуб или диск. По этой классификации бороны бывают легкие, средние и тяжелые. Их использование может быть общим или специальным.

Виды борон

  • Роторная борона для мотоблока прекрасно снимает верхний слой почвы. С ее помощью обрабатывают землю после уборки зерновых культур. Мало того, что она хорошо боронит землю, так еще и убирает остатки после жнивы.

Кстати, удачным считается ее применение при выравнивании почвы. При этом специально не нужно скашивать траву. Рабочая глубина механизма устанавливается в зависимости от возложенных на него задач. Она обычно колеблется от 5 до 7 сантиметров.

А вот борона поближе с картинки выше

Борону, которая без мотоблока функционировать не сможет, выбирают также по ширине. В принципе, для трактора не важно, какой она будет, здесь гораздо ценнее учесть размеры обрабатываемой почвы. Если это несколько полей в сотни гектар, то, чем шире борона, тем лучше.

Для садового участка, куда трактор не загонишь, где возможно только использование мотоблока, стандартной шириной для бороны будут 140 сантиметров, а возможно даже и 70.

Приспособление таких размеров создавалось специально для мотоблока, оттого сделать его способным работать, причем своими руками, проще простого. Два рабочих органа крепятся к нему вместо снятых заранее задних колес либо почвофрезы, либо просто впереди механизма. Это уже зависит от комплектации.

Роторная борона от хорошего производителя выполнена из прочного металла. Это позволяет удачно и беспроблемно эксплуатировать борону на протяжении целых десятилетий.

Специалисты давно пришли к выводу, что для более эффективной работы в поле, лезвия бороны должны иметь косую форму. Расположение зубьев под углом к плоскости земли дает возможность легко резать, а значит, и разравнивать почву, а также убирать остатки корневых систем растений.

  • Дисковая борона применяется там, где небольшая влажность почвы, где часты ее пересыхания. В принципе она выполняет те же функции, что и роторная. Отличие только в конструкции. Здесь вместо фрезы использованы диски, каждый из которых стоит на отдельной оси. Такая конструкция чаще ломается.
  • Классическую зубовую борону так же используют там, где необходимо создать равномерный рыхлый слой почвы. Зубья расположены в раме ровно, их длина колеблется от 25 мм до 45 мм. Чем тяжелее борону приобрели, тем больше ее зубья. К недостаткам можно отнести то, что для эффективной работы скорость мотоблока должна быть довольно высокой, не меньше 12-14 км/час. можете более подробно посмотреть в видео ниже:

Если стоит выбор между тремя агрегатами, то для частного использования на небольших площадях, отлично подойдет роторная борона для мотоблока. Есть определенные фирмы, которые у отечественных фермеров зарекомендовали себя, как производители качественной продукции. Такая продукция может работать на любой почве, процесс подготовки налаживается своими силами.

Борона для популярного российского мотоблока

Мотоблок нева – лидер продаж последних лет. Механическое транспортное средство весит всего 100 килограммов, но этого достаточно для выполнения различных задач, в том числе в поле. Двигатели во всех моделях бензиновые, но есть те, где они исключительно российские, а есть японские и из США. Фермеры считают, что нева способна работать по многу часов без перерыва, а это значит, что сделать с ее помощью своими руками можно очень многое.

самодельная борона для мотоблока

По техническим параметрам нева может обработать безостановочно до 6000 квадратных метров земли за короткий промежуток времени. Производитель позаботился о том, чтобы механизм мог быть задействован в любых погодных условиях.

Когда из мотоблока нужно сделать снегоочистительную машину или технику для бороны, необходимо просто поменять прицепное устройство. Для обработки приусадебных участков или небольшого количества полей часто приобретают как минимум 2 в 1. Идеальны агрегаты с широкой областью применения. Их производительность высока, а при одних и тех же затратах они способны выполнить целый ряд задач.

Дополнительные функции роторной бороны.

Качественная роторная борона для мотоблока может быть использована и как культиватор. То, что при отсутствии техники делается вручную, может быть выполнено быстро и эффективно при наличии мотоблока и специализированной бороны, подходящей к нему. Так, например,

— можно заделать посеянные семена в почву. Специалисты аграрии знают, что недостаточно только равномерно их высыпать, нужно еще и поместить под верхний слой земли. Выполнение этой работы при помощи роторной бороны значительно снижает потери посевного материала. А помещение его в почву, где благодаря механизму сохраняется естественная влага, увеличивает шансы на хороший урожай.

Борона Невы в работе

— обеспечить внесение удобрений на нужную глубину. Борона для мотоблока выравнивает верхний слой почвы, когда же высыпаны на землю удобрения, ее работа способствует попаданию их под верхний слой земли на глубину 5 – 7 сантиметров. Здесь без света, с влагой начинается процесс значительного улучшения качества почвы, что опять-таки, способствует повышению урожайности.

— борона для мотоблока от хорошего производителя выполнена из качественного металла, что при контакте с землей не забивается сорняками и, что особенно важно, их корнями, а вытаскивает их из глубины, очищая почву.

Для проведения работ бороной при помощи мотоблока не стоит превышать скорость механизма больше 4 километров в час.


Мотоблоки – уникальная техника, которая в разы облегчает работу на земельных участках. Естественно многие владельцы такой техники оснащают ее дополнительным навесным оборудованием. Кто-то покупает его в магазинах, а кто-то решается смастерить его самостоятельно. Сегодня мы расскажем об очень необходимом для каждого хозяина мотоблока оборудовании – это борона. Разберемся, зачем она нужна, какой она бывает, и как сделать ее своими руками опираясь на чертежи.

Предназначение и виды бороны для мотоблоков

Если раньше она выглядела как связанные еловые бревна с длинными сучками, то сейчас это целая модернизированная конструкция. И это не удивительно, ведь время не стоит на месте. Такое оборудование выполняет несколько функций:

  • Оберегает землю от высыхания.
  • Выравнивает поверхность почвы.
  • Хорошо убирает сорняки с участка.
  • Разрушает верхний слой почвы.

Виды

Зубовая борона для мотоблока

Боронование мотоблоком с такой конструкцией используется в случае, когда нужно добиться ровного и рыхлого слоя земли. Зубья расположены равномерно и бывают самых разных форм и размеров: квадратные, ножевые, круглые и прочее. Длина зубьев напрямую зависит от ее веса, чем больше масса, тем длиннее зубья. Обычно их размеры колеблются от 25 до 45 мм.

Зубовые бороны могут быть нескольких типов соединения с рамой. В первом случае через пружинную стойку, а во втором – шарнирно. Также иногда можно встретить конструкции с подвижными колеблющимися или вращающимися рамами. И весьма активно используются в хозяйстве еще и ротационные бороны.
Данный вид борон делят на:

  • Общего назначения.
  • Специальные (сетчатые, шарнирные, луговые и т.д.).

Главным преимуществом данного вида оборудования является то, что она отменно снимает верхний слой грунта. Хотя с элементарным выравниванием почвы она справляется не хуже. Ее глубина может регулироваться в зависимости от целей и специфики поставленных задач, и состоит обычно с 4 – 8 см.

При ширине нужно учитывать не только габариты самого мотоблока, он и обращать внимание на размер участка. Обычно ширина конструкции находится в пределах 800 – 1400 мм.

Важно при покупке такой бороны смотреть на расположение зубцов. Они должны быть под углом, а лезвия должны иметь косую форму. Такие особенности говорят о том, что данное оборудование будет не только эффективным, но и прослужит долгие годы.

Дисковая

Суть и функции такой бороны в принципе ничем не отличается от предыдущих видов. Единственным главным ее отличием есть сама конструкция, в которой используются диски расположенные каждый на отдельной оси. Чаще всего такое оборудование используют на сухой земле. Но стоит отметить, что согласно отзывам такой навес часто ломается.

Борона к мотоблоку своими руками: как ее сделать и схемы чертежей

Прежде чем сделать борону, нужно понимать, какую конструкцию предстоит вам выполнить и нужно хорошо уметь работать с чертежами. Поскольку без эскиза и схемы сделать качественное оборудование практически невозможно.

Иногда изготовить материалы для обработки земли можно самостоятельно. Так, вполне можно сделать такое устройство, как борона для мотоблока, своими руками, чертежи подобной конструкции найти или составить самому несложно. При этом вы сможете сэкономить деньги, ведь заводские аналоги могут стоить очень дорого.

Виды инструментов

Борона — сельскохозяйственный инструмент, применяемый при обработке почвы. Боронование оберегает почву от засушливости, выравнивает или разрушает ее, уничтожая сорняки. Такая конструкция для посадки картофеля, своими руками сделанная по чертежам, позволяла дробить большие комья земли, образованные после пахоты.

Известно, что подобные орудия труда появились в то самое время, когда люди начали обрабатывать почву обычным оралом. Тогда такие приспособления для вспашки были очень большими, не обладающие маневренностью, и очень много весили.

В древности для боронования использовались лошади. В настоящее время, когда появились тракторы, стали использоваться металлические бороны на мотоблок, которые можно купить или сделать самому. Они способны пробивать комья, прикрывать почву, чтобы влага хранилась дольше, и даже собирать остатки сухой травы. Инструмент способен с легкостью удалять корни сорняков, а сцепка борон поможет вдвое ускорить этот процесс.

Принято выделять 3 вида борон:

  1. Дисковая.
  2. Зубовая.
  3. Роторная.

Смотря на такие разные и полезные предметы труда можно отметить их заметное отличие по весу. Все промышленные образцы цепляются на сельхозтехнику. Традиционный смык используется, в частности, для рыхлой поверхности. Такая навесная конструкция помогает сохранить влагу и тем самым предотвратить высыхание почвы.

Самодельный инструмент устанавливается вручную. Он выполняет дробление больших комков, устраняет сорняки и остатки растительности. Весит изготовленная самостоятельно борона для мотоблока совсем немного, и чаще всего ее применяют для измельчения комков земли и неглубокого рыхления.

  1. Дисковая борона обычно используется на пересохших почвах и практически не отличается по функциональности от ротационных (активных) борон. Единственное отличие, заключается в том, что здесь в качестве рабочего органа выступают диски, установленные на независимых осях, а крепление к мотоблоку происходит посредством сцепки.
  2. Зубовой вид. Этот вид оборудования считается самым распространенным в сельском хозяйстве. Такая самодельная борона к мотоблоку годится для дробления и разрыхления почвы после работы с плугом. Фермеры используют данное устройство при уборке почвенной корки после дождя, для распределения минеральных удобрений, заделки семян и даже при удалении сорной травы.

Разделяют 3 вида зубовых приспособлений:

  • легкие;
  • средние;
  • тяжелые.

Массивные зубья являются главным органами данного устройства на минитрактор. По структуре есть 2 вида борон: квадратная, сетчатая. Первая относится к категории средних или тяжелых борон. Для более легких работ, в том числе и для небольших участков, чаще применяется сетчатая борона.

  1. Роторная борона для мотоблока скомбинирована из шести кромок, диска и втулки. Обычно для лучшего эффекта, лезвия устанавливают под углом.

По такой же схеме делается и пружинная борона своими руками.

Методы изготовления

Узнав, какие бывают виды изделий для пахоты, можно смастерить их самостоятельно. Правда, вам предстоит ручная сборка.

Как правило, заводские бороны на мотоблок выполняют из специальной стали, которая выдерживает высокие нагрузки. Конструкция изделия выглядит как зигзагообразная рама, которую можно смастерить самостоятельно, имея при себе чертежи и схемы, а также нужные материалы. Чтобы изготовить самодельную борону к мотоблоку, вам понадобятся следующие инструменты:

  • стальная полоса:
  • стойки для сцепки с мотоблоком;
  • и, конечно же, сами зубья.

С помощью сварки закрепите зубья. Это можно сделать и по-другому: приварить штыри, нарезать на них резьбу, затем на них зафиксировать гайками зубья.

Все детали устройства (зубья) должны располагаться на равном расстоянии друг от друга, а их длина может составлять около 45 см.

Изучите схемы и чертежи, чтобы сделать отличное устройство для вашего участка. К самому дышлу оборудования нужно приделать специальную втулку, при помощи которой проводится соединение с маленьким трактором. Сделайте стойку с винтом, чтобы в дальнейшем была возможность регулировать уровень высоты — это залог равномерного погружения деталей в землю.

Можно сказать, что самым практичным и легким приспособлением, приделанным к мотоблоку своими руками, является сетчатая борона. Однако фермеры и садоводы делают выбор в сторону роторной бороны. Внимательно изучайте схемы и чертежи, которые помогут вам смастерить отличное дополнение на минитрактор.

Подведение итогов

Сделать борону для мотоблока своими руками несложно, есть найти хорошие чертежи. Для каждого типа: дисковой, зубовой и роторной бороны — схема будет своя. Выбирайте устройства в зависимости от ваших возможностей и от целей его использования.

Изучив схемы и подобрав нужные материалы, вы без труда сможете собрать хорошее устройство для обработки почвы.

3434 28.07.2019 7 мин.

Сельское хозяйство экономически важная отрасль в любой стране. Так что предпринимателям выгодно инвестировать сюда.

Человеку для жизни необходима еда, поэтому с умом построенное дело, никогда не прогорит. Неважно, какое направление в сельскохозяйственной деятельности вы выберете, главное правильно составленный план. Развернуться тут можно хорошо, особенно сейчас, когда государство поддерживает отечественного производителя.

Направлений в сельском хозяйстве множество. Это животноводство, птицеводство, растениеводство, садоводство. Одним из основных направлений является выращивание культурных растений. К нему можно отнести:

  • кормовые растения : травы, корнеплоды, бахчевые;
  • плодовые растения;
  • картофель;
  • зерновые;
  • цитрусовые;
  • масленичные растения.

И это далеко не полный список возможных сельскохозяйственных секторов, выбирайте подходящий и реализуйте. Окупаемость и последующая прибыль займет время где-то от пяти до десяти лет, все зависит от выбранного направления.

Необходимое оборудование

Рассмотрим подробнее именно растениеводство, выбор культур, которые можно вырастить на российских просторах за счет обширных территорий с различными климатическими условиями. Возьмем кормовые культуры.

Для посадки семян необходимо:

  • обширная площадь для посева;
  • семена будущих культур;
  • техническоеобеспечение:
  • техника для вспашки и обработки земли:
  • плуги:

Более подробно о работе плуга смотрите на видео:

  • лущильник и каток;
  • посевные агрегаты:
  • различного рода сеялки;
  • посадочная техника;
  • трактора и грузовые машины для уборки урожая;
  • косилки и комбайны.

Не стоит забывать о поливе культур, орошении от различных вредителей, и удобрении.

Особенности устройства

Особое внимание стоит обратить на предпосевную обработку полей. После вспахивания земли плугом, надо выровнять почву. Для этого и необходима борона, с ее помощью посевную площадь избавляют от ненужных сорняков, с которыми не справился плуг.

Борона защищает пашню от пересыхания, также избавляя от почвенной корки, чтобы семена аккуратно ложились в будущие ряды.

Используют борону как отдельно, прикрепляя к трактору, так и совместно с другими орудиями сельскохозяйственной техники вроде сеялки или культиватора. Совместное использование значительно экономит время, особенно когда поджимают сроки. Тут главное чтобы техника позволяла подобные манипуляции.

Виды

Борона различается по устройству рабочих частей агрегата:

  • борона общего назначения;
  • агрегат специального направления.

Так же она отличается по массе , приходящийся на один зуб:

  • легкие почти невесомые;
  • средней тяжести;
  • тяжелая борона, для особо трудных участков или полей.

Зубья бороны могут крепиться к раме жестко или с помощью шарниров. Форма зубов тоже различна: квадраты, ножи или круг. Для удобства есть даже подвижные зубья, но такая борона подойдет для мягкой почвы. Если пашня твердая, то разумнее выбрать жесткую борону с ножевыми зубьями.

БТЗ – 1,0

Пример тяжелой бороны это БТЗ – 1,0, рыхлит крупные комки земли и задерживает влагу. С такой тяжелой бороной смогут справиться только мощные трактора, такие как , и другие трактора .

Средняя борона необходима для прополки полей с озимыми культурами ранней весной. Легкая борона обрабатывает поле перед самим посевом семян культуры.

Специальные бороны оснащены:

  • различными шлейфами;
  • сеткой;
  • проволокой;
  • для пастбищ и лугов.

Сеточная и проволочная борона предназначена для удаления сорняков, особенно перед всходами культуры. Чаще всего используется для обработки картофеля.

Дисковые

Дисковые бороны, так же как и бороны для , нужны для рыхления лугов, пастбищ и сенокосов. Сами дисковые части бороны собраны в несколько батарей, которые расположены под углом для лучшего рыхления и выравнивания почвы. Для дополнительной очистки полей от сорняков применяются специальные болотные бороны.

На видео дисковая борона.

За счет специального оснащения устройством отвода от стволов культуры.

Современные бороны значительно облегчают обработку полей не только перед посевом культуры, но и во время прополки рядов. Есть определенный список стандартных требований к агрегату:

  • глубина обработки пашни должна обязательно соответствовать указанным в инструкции параметрам;
  • погрешность не должна превышать, плюс – минус – 1 см;
  • чистая обработка от сорняков;
  • минимальный процент повреждений культуры – около 3%.

Подбирать борону к технике, тоже нужно с учетом ряда условий:

  • техническое соответствие трактору, наличие крепежных частей нужной формы;
  • размер обрабатываемой пашни;
  • учет состояния земли, мягкая твердая;
  • какая культура будет сажаться на боронованное поле.

Самым распространенным прицепным оборудованием являются дисковые бороны прицепные для мтз 82 . Именно они лучше всего подходят для подготовки пашни к посевным работам. А еще эта модель бороны помогает омоложению плодородного слоя земли.

Дисковые прицепные для мтз 82

Также за счет отличной маневренности бороны, удобно обрабатывать пашня со сложной геометрией.

Полевая

Обрабатывает поле от сорняков непосредственно перед посевом, на некоторые модели прикрепляется дополнительный балластный груз, это повышает эффективность работы. Также помогает обработать более глубокие слои земли.

Для садов

Это небольшие и маневренные бороны, предназначенные для очистки от сорняков большие садовые площади. Глубина обработки такой бороны до 10 сантиметров.

Для болотной местности

Чаще всего используется для обработки целины или болотистой местности . Глубина вхождения зубьев агрегата до 20 сантиметров. Для тракторов МТЗ 82 борона прикрепляется на раму, а диаметр дисков аппарата от 450 до 500 мл.

Техника уверенно вытесняет ручной труд из повседневной жизни. Ярким примером этого является .

С культиватором Крот ваша работа на даче станет гораздо эффективнее. вы узнаете, какие запчасти необходимы для него.

Просто поменяйте прицепное устройство, отцепив борону, и прикрепите снегоуборочный ковш.

В данном видео борона для мотоблока Нева.

Инструкция по применению

К каждой купленной бороне прилагается инструкция по ее эксплуатации. Но если вы соорудили ее самостоятельно, то вот основные правила:

Борону используют только для полевых работ. Применение ее в других целях может послужить причиной поломки и завод производитель снимает с себя всю ответственность, а также сломанный агрегат не подлежит гарантированному обслуживанию.

  • Внимательно выбирайте запасные части, только у проверенных фирм. Применение не оригинальных деталей может повлечь за собой поломку других частей бороны.
  • Работать и обслуживать борону должен только совершеннолетний, с техническим образованием и подготовкой. В противном случае неправильное использование аппарата может повлечь за собой травмирование человека.
  • Перед тем как начать работу с бороной проверьте все составные части , чтобы ничего не болталось. Хорошо лисмазаны обязательные части конструкции. Соединительные части, особенно резьбу на креплении с мотоблоком или трактором.
  • Не работайте с открытыми дверями, чтобы не надышаться пылью или не повредить глаза, особенно это касается засушливых районов. Допустимое расстояние от работающей машины 20 метров, это в целях безопасности.
  • Если допустимое расстояние сокращается, то тракторист обязан остановить машину чтобы предотвратить несчастные случаи. Внимательно наблюдайте за работой бороны, если вдруг услышите посторонние шумы, то остановитесь и проверьте все ли в порядке.
  • А то вдруг крепление трактора с бороной сломается и кто-нибудь пострадает.
  • Не допускайте переработку агрегата, чтобы не увеличить риск поломки. Не превышайте допустимую скорость работы, чтобы избежать внеочередных ремонтных работ.
  • Ремонтируя или проводя техническое обслуживание аппарата, будьте предельно внимательны. Очень важная часть аппарате это гидросистема, внимательно следите за уровнем масла в ней, не допускайте утечек.
  • Перемещать борону в место непосредственно работы, необходимо только с помощью трактора, грузоподъемность которого более 6500 кг. Если при работе с техникой вы почувствовали себя плохо, прекратите работу во избежание несчастного случая.
  • Собирая будущий агрегат, уделите особое внимание составным частям содержащим крепежные болты. Аккуратно двигайте вращательные части, чтобы не отрезать палец. Хорошо затягивайте болты гайки и прочие соединительные части перед проверкой на работу бороны.
  • Если болты плохо закреплены, то есть опасность потерять диски во время рабаты аппарата.
  • Проверяя острые части бороны, надевайте защитные перчатки во избежание травм. Особое внимание уделите проверке гидравлике агрегата.

Заключение

Не важно, покупаете ли вы технику для обработки своего фермерского хозяйства или делаете самостоятельно, главное здесь правильный подход к делу.

Борона технически упрощает работу по обработке пашни и помогает сократить расходы на рабочую силу и сэкономить время. При правильной эксплуатации агрегат прослужит вам не один сезон. Богатого вам урожая!

Усовершенствованный мотокультиватор с дисковой бороной Для повышения эффективности в сельском хозяйстве

Добейтесь точности и эффективности в сельском хозяйстве и культивации с помощью мощного и усовершенствованного мотокультиватора с дисковой бороной от Alibaba.com. Этот уникальный и потрясающий культиватор с дисковой бороной подходит для работы в сельском хозяйстве любого размера и масштаба. Они оказывают огромную помощь во многих необходимых действиях на ферме, таких как посев и ежедневный уход за обрабатываемой площадью.В этих мотокультиваторах с дисковой бороной используется надежная технология, которая значительно снижает вероятность поломок. Они невероятно просты в обслуживании и не требуют больших затрат на содержание.

Выберите из широкого спектра эффективных и ориентированных на производительность мотоблоков с дисковой бороной , которые помогают выполнять несколько различных работ. Среди прочего, они помогают в рыхлении почвы, рыхлении траншей, прополке и обработке сада. Эти мотоблоки с дисковой бороной доступны в различных моделях и оснащены мощными, эффективными двигателями, которые работают бесшумно и имеют более высокую скорость работы.Эти мотоблоки с дисковой бороной имеют прочное шасси и предлагаются в электрической, бензиновой и дизельной версиях для индивидуального использования.

Выберите из разнообразного мотокультиватора с дисковой бороной на Alibaba. com, чтобы получить беспрепятственный опыт, который поможет повысить производительность и урожайность. Выберите подходящий культиватор с дисковой бороной из множества моделей, цветов, мощностей и функций. Эти передовые продукты имеют высокий уровень безопасности и оснащены 4-тактными двигателями с автоматической или полуавтоматической коробкой передач.Эти мотоблоки с дисковой бороной могут использоваться в сельском хозяйстве в любых типах местности и климатических условиях, что делает их обязательными для всех, кто занимается сельским хозяйством.

Alibaba.com предлагает широкий выбор привлекательных мотоблоков с дисковой бороной , соответствующих вашему бюджету и техническим характеристикам. Благодаря этим привлекательным скидкам поставщики культиватора с дисковой бороной могут рассмотреть возможность закупки в больших количествах и создания запасов этих великолепных машин.Поднимите свой опыт ведения сельского хозяйства сегодня.

Усовершенствованная ротационная борона для мотоблока Для эффективности в сельском хозяйстве

Добейтесь точности и эффективности в сельском хозяйстве и культивации с помощью мощной и усовершенствованной ротационной бороны для мотоблока от Alibaba.com. Эти уникальные и потрясающие силовые бороны для мотоблока подходят для фермерских хозяйств любого размера и масштаба. Они оказывают огромную помощь во многих необходимых действиях на ферме, таких как посев и ежедневный уход за обрабатываемой площадью.В этой активной бороне для мотоблока используется надежная технология, которая значительно снижает вероятность поломок. Они невероятно просты в обслуживании и не требуют больших затрат на содержание.

Выберите из широкого ассортимента эффективных и ориентированных на производительность ротационных борон для мотоблока , которые помогают выполнять несколько различных операций. Среди прочего, они помогают в рыхлении почвы, рыхлении траншей, прополке и обработке сада. Эти активные бороны для мотоблока доступны в различных моделях и оснащены мощными, эффективными двигателями, которые работают бесшумно и имеют более высокую скорость работы.Эти активные бороны для мотоблока имеют прочное шасси и предлагаются в электрической, бензиновой и дизельной версиях для индивидуального использования.

Выберите из разнообразной ротационной бороны для мотоблока на Alibaba.com, чтобы получить беспрепятственный опыт, который поможет повысить производительность и урожайность. Выберите подходящую силовую борону для мотоблока из множества моделей, цветов, мощностей и функций. Эти передовые продукты имеют высокий уровень безопасности и оснащены 4-тактными двигателями с автоматической или полуавтоматической коробкой передач.Эти активные бороны для мотоблока можно использовать в сельском хозяйстве в любых типах местности и климатических условиях, что делает их обязательными для всех, кто занимается сельским хозяйством.

Alibaba.com предлагает широкий выбор привлекательных ротационных борон для мотоблока , соответствующих вашему бюджету и техническим характеристикам. Благодаря этим привлекательным скидкам поставщики силовой бороны для мотоблока могут рассмотреть возможность закупки в больших количествах и запастись этими великолепными машинами.Поднимите свой опыт ведения сельского хозяйства сегодня.

5 лучших инструментов для любого огорода

Этот пост содержит партнерские ссылки. Это означает, что если вы нажмете и купите, мы можем получить комиссию бесплатно для вас .

Для мелкого фермера требуется уникальный набор инструментов. Существует обязательный список инструментов для каждого огорода. Разработка фермы в масштабе человека означает поиск наиболее полезных инструментов для повышения эффективности и успеха на небольшой площади .Чаще всего это ручные инструменты, хорошо разработанные для биоинтенсивной фермы модели . В идеале, каждый из них должен дополнять друг друга, повышая их общую ценность для вашей работы и помогая вам выращивать высококачественные культуры.

Основываясь на опыте Жана-Мартина Фортье, вот 5 лучших инструментов для каждого огорода

Бродфорк

Вилка — незаменимый инструмент на небольшой ферме. /Фото: Кэролайн Клотье

Инструмент, который вдохновил Жан-Мартена и Мод-Элен на создание фермы Les Jardins de la Grelinette. Вилы используются для аэрации почвы и обеспечения хорошего дренажа и роста корней сельскохозяйственных культур. Из сельскохозяйственных инструментов они являются более экономичными инвестициями, и вы можете узнать больше о том, что они собой представляют и зачем они вам нужны здесь.

Жан-Мартен так любит бродфорки, что создал свой собственный! Через Growers & Co., новую компанию Жана-Мартина по производству инструментов и одежды, вы можете найти вилку, специально разработанную для поддержки модели ведения сельского хозяйства, которую он практикует, используя 30 широких грядок шириной 100 футов.

УФ-обработанный полиэтиленовый брезент для силоса

Осенью брезент для силоса покрывает большую часть сада. /Предоставлено: Джессика Теру

Как описано в книге Жана-Мартена «Огородник», брезент для силоса творит чудеса, уменьшая давление сорняков и сохраняя плодородие почвы . У вас есть пустая грядка, готовая к посадке? Нужно ускорить процесс разложения оставшихся растительных остатков? Накрыв грядку силосным брезентом и оставив его как минимум на 2 недели (3, если сейчас не лето), вы заметите, насколько полезными они могут быть.Это меняет правила игры, поверьте нам.

БКС Трактор

Этот тип двухколесного мотоблока является обязательным инструментом для каждого огорода. / Кредит: Алекс Шабо

На фермах Жан-Мартена вы не найдете больших вырисовывающихся тракторов. Вместо этого вы найдете BCS. Этот тип двухколесный мотоблок особенно эффективен для небольших фермерских хозяйств . It позволяет быстро и эффективно подготовить грядки всего за один проход! Приведенный в действие двигателем Honda, он также предлагает ряд функций со съемными навесными приспособлениями, которые могут поддерживать все, от внесения урожая до обработки почвы.Обратите внимание на модель BCS America 853, которая подходит для производителей, работающих на постоянных грядках шириной 30 дюймов (75 см).

Имейте в виду: участники мастер-класса получают существенные скидки на трактор BCS и многие другие необходимые инструменты и оборудование для небольших ферм!

Силовая борона

Роторная борона оснащена несколькими комплектами зубьев, которые вращаются вокруг вертикальной оси. / Фото: Алекс Шабо

Это наиболее часто используемое навесное оборудование для трактора Жан-Мартен BCS — вместо заднего культиватора, которым обычно оснащаются мотоблоки, ротационная борона имеет более уникальную конструкцию, предлагая несколько наборов пальцев, которые вращаться вокруг вертикальной оси. Это позволяет обрабатывать почву более бережно. В отличие от мотокультиватора, борона обрабатывает почву, перемешивая ее, а не перемешивая, тем самым переворачивая слои почвы и вызывая сжатие, что может привести к затвердеванию.

Грабли для подготовки постели

Хорошие грабли должны быть в списке необходимых инструментов для каждого огорода. / Кредит: Алекс Шабо

Лучший способ содержать ваши кровати в чистоте и порядке? Убедитесь, что у вас есть плоские грабли , которые можно использовать на последнем этапе подготовки грядки.Чтобы очистить различные камни и мусор, которые могут собираться на поверхности почвы, этот инструмент поможет вам убрать все и позволить вашей рассаде процветать!

Этот инструмент настолько часто используется на фермах Жан-Мартена, что он был вдохновлен на создание одного из них для Growers & Co. Грабли для подготовки грядки имеют ширину примерно 30 дюймов (75 см), легкие, но прочные и простые в использовании.

Силовая борона EL75 — ActiveVista для рынка, фермы и сада



Роторная борона EL75 шириной 750 мм для моделей мотоблоков BCS Ferrari и Pasquali *. Силовая борона EL75 — это краеугольный камень для товарного земледелия

  • Обновленная модель, предназначенная для использования с BCS, улучшенный баланс и длина без ущерба для мощности или целостности
  • Идеально подготовленная почва, легко регулируемая глубина до 160 мм
  • Эффективное добавление компоста и удобрений
  • Вертикальные вращающиеся лезвия не переворачивают почву и не измельчают ее, не образуют твердого покрытия
  • Почвенные слои и структура почвы не повреждены
  • Идеально подходит для ограниченного пространства на небольших фермах или в районах с ограниченным доступом к земле

Мощный, но щадящий почву, регулируемые по глубине вертикально вращающиеся зубья

  • Роторные бороны работают иначе, чем роторные мотыги и культиваторы, они идеально подходят для биологически безопасного внесения почвенных удобрений, микроэлементов, компоста и т. д., поскольку вертикальные комплекты зубьев мягко «перемешивают» почву, не сжимая и не переворачивая почву, результат сохраняет ее биологические свойства. «крошка» без уплотнения почвы в результате измельчения почвы, часто вызываемого ротационными мотыгами

Идеально подходит для создания регенеративных систем

  • Модель EL75 позволяет очень легко изменять толщину почвы до 160 мм.В регенеративных конструкциях EL75 можно использовать перед созданием гребней роторным плугом, а затем завершить гребни чистовым проходом. Это обеспечит достижимость правильного базового катионного обмена для максимальной плотности питательных веществ, стабильного производства и хранения углерода, а также экссудации растений. Power Harrow оставит идеально выровненное ложе шириной 750 мм, готовое к посеву. Силовая борона, необходимая для замены грядок каждые два года, является важной частью интенсивной регенеративной системы
  • .

Самый прочный в своем классе

  • ActiveVista выбрала Rinaldi R2 EL75 из-за его превосходной трансмиссии и проверенной надежности

Доступ для региональных производителей

  • Мы осуществляем перевозки по всей Австралии и в южную часть Тихого океана. За дополнительной информацией обращайтесь к старшему консультанту Джеймсу Хатчинсону. [электронная почта защищена] +61 427995867

*Модели BCS Ferrari 340, XB40 и BCS 740 Шагающие тракторы — это модели, необходимые для привода и перемещения ротационной бороны R2

*Для колес 6,50/80-12 и комплекта проставок 6 см требуется

Для получения дополнительной информации о характеристиках Power Harrow R2 свяжитесь с нами



ХАРАКТЕРИСТИКИ

  • Роторная борона 75 см, каток 87 см
  • Мощность 12-14 л.с.
  • Рабочая ширина 75см
  • Общая ширина 87см
  • Количество зубьев 10
  • Глубина 16 см
  • Вес 50 кг
  • Стандартный с решетчатым валиком (037.750/B), выравнивающая пластина и регулятор высоты с рычагом



Ротационная борона для мотоблока чертежи.

Сцепки и бороны для мотоблоков Нева

Боронование – один из процессов обработки земли, без которого невозможно собрать хороший урожай. С помощью боронования, рыхления и выравнивания верхнего слоя почвы достигается борьба с сорняками, а также снижение потерь влаги.Это достигается путем воздействия на верхний слой почвы металлическими орудиями — зубьями, дисками, мотыгами (рубанками) — закрепленными на общей раме, называемой «бороной».

Само боронование проводится как до посева, так и после.

С мотоблоками применяются бороны двух типов — навесные (прицепные) и роторные. Навесные бороны крепятся к передней или задней части мотоблока, а ротационные бороны устанавливаются вместо колес и за счет вращения перемещают мотоблок, одновременно обрабатывая почву.

Зубчатая борона

Самый простой и распространенный тип бороны для мотоблока – зубчатая борона. Они представляют собой каркас, на котором закреплены металлические зубья определенной длины.


Зубья на раме могут располагаться по-разному. Самый распространенный способ расположения зубов — зигзагообразный. Но можно использовать и прямоугольные блоки.

Количество зубьев и размер рамы зависит от мощности мотоблока.Как правило, производители техники предлагают бороны для своих мотоблоков, но зубчатую борону можно изготовить самостоятельно, исходя из мощности двигателя вашего мотоблока. Такие бороны рыхлят почву на глубину до 14 см и соединяются с мотоблоком цепью или жесткой сцепкой.

Более сложным типом зубчатой ​​бороны является пружинная борона. Его зубья выполнены подпружиненными, что позволяет лучше обрабатывать почву.

Видеоборона для мотоблока.

Бороны дисковые

Обработка земли дисковой бороной для мотоблока ничем не отличается от использования зубчатой ​​бороны. В качестве обрабатывающего инструмента используются сферические диски, которые могут быть гладкими или шлифованными. Последние улучшают характеристики обработки земли, но требуют очистки в процессе эксплуатации.


Диски размещаются на раме под определенным углом, его еще называют углом атаки. В зависимости от состояния или качества почвы угол атаки необходимо менять.Во время движения диски срезают верхний слой почвы, измельчая его и подрезая корни сорняков.

Если боронование происходит по стерне, лучше использовать игольчатую борону. В этом случае обработка земли будет осуществляться путем воздействия на почву игольчатыми дисками, иглы которых прокалывают землю и разрыхляют ее. В зависимости от конструкции мотоблока дисковые бороны могут монтироваться на передней или задней подвеске агрегата.

Ротационная борона

Для снятия верхнего слоя почвы или обработки целины лучше использовать активную ротационную борону с мотоблоком.

Несмотря на относительно небольшую глубину обработки почвы (до 7 см), он лучше всего подходит для первичной подготовки почвы на месте уборки зерна.


В отличие от пассивных роторов активная ротационная борона для мотоблока устанавливается на валы вместо колес или ротационного культиватора. Именно по этой причине не рекомендуется использовать бороны собственного производства – неправильно рассчитанная и изготовленная конструкция может привести к выходу из строя мотоблока.

Поэтому, если есть необходимость в его использовании, то лучше купить борону для мотоблока заводского изготовления.Следует помнить, что ротационные бороны отличаются друг от друга в зависимости от формы вала.

В качестве рабочей зоны Ротационная борона использует заостренные ножи, установленные под разными углами. С их помощью осуществляется обработка земли.

Для более эффективного использования ротационной бороны их следует устанавливать на мотоблоки с коробками передач и достаточно мощным двигателем. Ротационные бороны лучше использовать в комплексе с другими насадками для обработки почвы, в этом случае борона не только обрабатывает верхний слой, но и выравнивает неровности на поверхности.

Для того, чтобы сделать такую ​​насадку, как бороны своими руками, кроме фото и видео с показом мастер-классов, желательно знать тип и модификацию своего мотоблока, а также назначение борон. Мотоблоки бывают нескольких видов. У крупных производителей есть разные конструкции, которые по-разному соединяют насадки. Кстати, бороны — одно из специализированных навесных приспособлений. Большинство мотоблоков, например, Нева, Салют, Фермер и МТЗ, не имеют в базовой комплектации борон, соответственно, их нужно либо покупать, либо делать своими руками.

Назначение, типы

Бороны — необходимое навесное оборудование к мотоблоку или трактору, которое предназначено для вспашки почвы. Точнее, принцип работы скорее в раздроблении кусков почвы, выравнивании ее после вспашки. Они всегда защищали землю с древних времен. Для этого использовались тяжелые бревна с массивными деревянными зубьями. С развитием цивилизации аграрное хозяйство также отошло от деревянных инструментов, уступив место более надежным металлическим.

Существует несколько типов борон. В основном мотоблоки Нева, МТЗ, Салют и Фермер имеют идентичное навесное оборудование, с небольшими отличиями. Мы рассмотрим основные существующие типы:

  1. Ротационная борона. Служит для обработки почвы после зерновых культур. Отлично удаляет верхний слой почвы, боронит землю и убирает пожнивные остатки. Обычно глубина работы бороной достигает от 5 до 7-8 см. Его можно установить отдельно. Выбор ротационной бороны зависит от размера обрабатываемой площади.Чем больше площадь, тем шире должна быть борона. Например, в сельском хозяйстве, где обрабатываются поля в несколько гектаров, применяют навесное оборудование для комбайна шириной несколько метров и более. Для приусадебных и дачных участков, где площадь крайне редко составляет 1 га, применяют бороны для мотоблока, которые достигают до 1,5 метра. Начальная ширина чаще всего 50-70 см. Такую борону своими руками сделать достаточно просто. Для этого к мотоблоку вместо задних колес или фрезы прикрепляют рабочие органы.Иногда борону можно подвешивать перед мотоблоком.


Обычно рабочие органы состоят из нескольких косых лопастей, которые вращаются по ходу движения мотоблока и тем самым разрыхляют и выравнивают почву. Лучше всего подходят косые лопасти, как показала практика. Чаще всего такая борона может комплектоваться блоком. Прочность металла увеличивает срок службы бороны. Это может быть несколько десятилетий и более.


  1. Борона дисковая – приспособление для использования при низкой влажности почвы.Вместо фрезы в конструкции используются специальные диски. Обычно их несколько и все расположены на своей оси. Зубья расположены в рамке и имеют длину 25-45 мм. Размеры пальцев прямо пропорциональны весу бороны. Также следует отметить, что хороший результат возможен, если скорость движения мотоблока будет не ниже 12 км/ч.
  1. Зубчатые бороны. Довольно распространенный тип оборудования. Они подходят для боронования и рыхления почвы после вспашки.Такие бороны прекрасно удаляют почвенную корку после дождя, могут хорошо распределять минеральные удобрения, заделывать семена, а также уничтожать сорняки. Зубчатые бороны принято делить еще на три подвида в зависимости от их возможностей и нагрузки на один зуб. Итак, легкие – предназначены в основном для сухой, рыхлой почвы, называемой также посевной. Он способен выдерживать нагрузку от 0,6 до 1 Н на зуб. Средняя — 1,2-1,5 Н, тяжелая — 1,6-2 Н. Основными рабочими органами такой бороны являются массивные зубья. Они могут быть круглыми или квадратными.Обычно квадратная форма является преимуществом для средних и тяжелых борон. Для более легких работ, в том числе и для небольших площадей, сечение обычно круглое.

Достаточно просто сделать зубную борону своими руками. Зубья можно приварить к стальной трубе или раме, а можно прикрепить на специальные болты. Все зависит от уровня мастерства и опыта. Для Невы, МТЗ, Салюта и Фермера вполне подходят зубчатые бороны, которые легче проводить. Они выглядят как массивные крупные грабли с острыми кончиками.Что касается ширины бороны, то в этом же видео показана обработка небольшого участка орудием шириной 50-60 см. Этого вполне достаточно для дачных работ.


Конечно, если речь идет о более тяжелом мотоблоке, то сконструировать и изготовить борону своими руками будет сложнее. Для этого наиболее подходящий способ – купить насадку у производителя. Лучше всего, чтобы мотоблок и навесное оборудование были одной фирмы.Это позволит быстро разобраться с креплениями и продлить срок службы агрегата.

На этапе подготовки к посевной различные работы: вспашка, рыхление, планировка, борьба с сорняками. Для этого нужна борона, выполняющая сразу несколько разных функций.

Боронование мотоблоком проводят различными боронами (дисковыми, зубчатыми, ротационного типа), каждая из которых имеет свои отличительные свойства.

Борона дисковая

Бороны дисковые широко используются и имеют высокую производительность.У данного вида техники есть свои отличительные характеристики: модели

  • , как правило, на колесах;
  • Диски
  • являются основным рабочим органом. Они расположены под определенным углом атаки (в зависимости от направления движения). Чем тверже и суше почва, тем больше должен быть угол атаки (до 21 градуса). Вырезные диски используются для газонов;
  • каждый диск можно заменить независимо от других. Выполнить несложные ремонтные работы оператор может самостоятельно;
  • можно регулировать глубину обработки почвы до 20 см.Также есть возможность регулировать глубину за счет изменения веса балласта, а также степени сжатия пружинного механизма;
  • в час обрабатывается около 7 га;
  • максимальная скорость обработки почвы 15 км/ч;
  • возможность боронования почвы с повышенной влажностью.


Дисковая борона устанавливается таким образом, чтобы диски погружались в землю. Мотоблок движется, диски начинают вращаться под действием груза.Так рыхлят почву, вырезают сорняки.

Борона зубчатая


Бороны зубчатые для мотоблока, как и другие подобные механизмы, применяются для обработки почвы. Отличительной чертой такого оборудования являются длинные зубья.

Зубчатая борона Характеристики:

  • длина зубьев варьируется, но в среднем составляет 10 см;
  • скорость работы оборудования
  • до 12 км/ч;
  • обработанный слой почвы имеет равномерную однородную структуру;
  • зигзагообразное расположение лап позволяет вспахивать отдельные участки почвы, а не одни и те же места;
  • борона подходит для обработки рельефной поверхности;
  • различают легкие, средние и тяжелые бороны. Наибольшим спросом пользуется тяжелая глубиной до 10 см, зигзагообразного типа. Среду с рабочей глубиной около 6 см используют на рыхлых, легких почвах. Свет глубиной 3 см может только выровнять поверхность, снять почвенную корку.

Зубчатой ​​бороной разрушают верхний слой, рыхлят почву, выдергивают оставшиеся корни и растения. Таким образом уничтожаются сорняки, перемешиваются слои почвы и выравнивается поверхность.

Ротационная борона


Ротационная борона для мотоблока нужна для удаления верхнего слоя почвы.При его использовании нет необходимости предварительно скашивать травяной слой перед обработкой почвы.

Особенности ротационных борон:

  • состоит из пар дисков, расположенных на осях горизонтально. Диски клиновидные со скошенными насечками;
  • рабочая глубина в пределах 5-7 см;
  • фиксированная рабочая ширина 140 см;
  • подходит для внесения удобрений, пожнивных остатков.


Это оборудование также называют бороной-культиватор из-за специфики его работы. Чаще всего применяется на участках с плохой влажностью почвы, а также в условиях, когда использование зубчатых борон уже невозможно.

Как сделать дисковую борону для мотоблока своими руками?


Многие виды навесного оборудования можно изготовить самостоятельно, в том числе и бороны для мотоблока. При значительной экономии средств можно получить оборудование с превосходными характеристиками.

Детали, необходимые для создания бороны:

  1. Рама;
  2. Передняя и задняя части режущих блоков;
  3. Кронштейн петли;
  4. Левый и правый шарнирный палец;
  5. Очиститель;
  6. Планка передняя и задняя;
  7. Регулировочный стержень для регулировки угла атаки дисков.
  8. Железнодорожный каток.

Максимально точные размеры упростят работу и ускорят процесс создания бороны своими руками. Для этого можно воспользоваться чертежами:


Сам дисковый блок представляет собой металлические диски, насаженные на ось под определенным углом. При этом глубину вспашки почвы необходимо регулировать.

Перед изготовлением бороны необходимо подобрать качественные детали из коррозионностойкого металла. Стоит сделать дополнительную обработку специальными антикоррозийными средствами.

Самодельная борона изготавливается по простой схеме:

  • сваривается надежная прямоугольная рама (1400*650 мм). Оптимально брать металлический профиль. Используются железные уголки 450*450 мм;
  • для крепления независимого моста используются специальные втулки
  • ;
  • на оси расположены восемь сферических дисков диаметром около 500 мм и толщиной около 5 мм. Диски расположены на горизонтальной трубе на одинаковом расстоянии. Количество используемых дисков варьируется в зависимости от мощности мотора мотоблока;
  • ширина бороны должна составлять не более двух метров, чтобы нагрузка на оборудование не была слишком высокой.Угол атаки земли должен регулироваться;
  • соедините получившиеся бороны с навесной системой мотоблока двумя шкворнями.


При движении мотоблока диски должны свободно вращаться, разрыхляя почву и остатки сорняков/растений. Самодельная борона подходит практически ко всем моделям мотоблоков: Нева, МТЗ, Каскад, Агро, Крот. Поэтому в целях экономии можно сделать оборудование своими руками. Кроме того, материалы и комплектующие доступны в специализированных магазинах.

3434 28.07.2019 7 минут

Сельское хозяйство – экономически важная отрасль в любой стране. Так что предпринимателям выгодно вкладывать сюда деньги.

Человеку для жизни нужна пища, поэтому бизнес, построенный с умом, никогда не прогорит. Неважно, какое направление в сельскохозяйственной деятельности вы выберете, главное – правильно составленный план. Здесь можно хорошо развернуться, особенно сейчас, когда государство поддерживает отечественного производителя.

Есть много направлений в сельском хозяйстве.Это животноводство, птицеводство, растениеводство, садоводство. Одним из основных направлений является выращивание культурных растений. К ним относятся:

  • кормовые растения : травы, корнеплоды, дыни;
  • плодовые растения;
  • картофель;
  • злаки;
  • цитрусовые;
  • масличные растения.

И это далеко не полный список возможных сельскохозяйственных отраслей, выбирайте подходящую и внедряйте. Окупаемость и последующая прибыль займут от пяти до десяти лет, все зависит от выбранного направления.

Необходимое оборудование

Давайте подробнее остановимся на растениеводстве, выборе культур, которые можно выращивать на российских просторах благодаря обширным территориям с разными климатическими условиями. Возьмем кормовые культуры.

Для посадки семян нужно:

  • обширная площадь под посев;
  • семена будущих культур;
  • техническая поддержка:
  • оборудование для вспашки и обработки земли:
  • плуги:

Подробнее о работе плуга смотрите в видео:

  • культиватор и каток;
  • высевающие аппараты:
  • различные виды сеялок;
  • посадочное оборудование;
  • трактор и грузовики для уборки урожая;
  • косилки и комбайны.

Не забывайте про полив культур, полив от разных вредителей, внесение удобрений.

Особенности устройства

Особое внимание стоит уделить предпосевной обработке полей. После вспашки земли плугом необходимо разровнять почву. Для этого и требуется борона, с ее помощью засеянный участок избавляется от ненужных сорняков, с которыми плуг не справился.

Борона защищает пашню от пересыхания, а также избавляет от почвенной корки, чтобы семена аккуратно укладывались в будущие ряды.

Борона используется как отдельно, в прицепе к трактору, так и в комплексе с другой сельскохозяйственной техникой, такой как сеялка или культиватор. Совместное использование значительно экономит время, особенно когда сроки сжаты. Тут главное, чтобы техника позволяла такие манипуляции.

просмотров

Борона отличается расположением рабочих органов агрегата:

  • борона универсальная;
  • единица особого направления.

Она же отличается по весу на зуб:

  • легкие почти невесомы;
  • средней степени тяжести;
  • тяжелая борона, для особо сложных участков или полей.

Лапы бороны могут крепиться к раме жестко или с помощью шарниров. Форма зубьев также бывает разной: квадраты, ножи или круг. Для удобства есть даже подвижные пальцы, но эта борона подходит для мягкой почвы. Если пашня твердая, то разумнее выбрать жесткую борону с ножевыми зубьями.

БТЗ — 1,0

Пример тяжелой бороны БТЗ — 1,0, разрыхляет крупные комья земли и удерживает влагу. С такой тяжелой бороной справятся только мощные тракторы типа Т 70, МТЗ 80, МТЗ 82 и другие тракторы модельного ряда МТЗ.

Средняя борона необходима для прополки полей с озимыми ранней весной… Легкая борона обрабатывает поле непосредственно перед посевом семян.

Специальные бороны комплектуются:

  • различные поезда;
  • сетка;
  • провод
  • ;
  • для пастбищ и лугов.

Борона и проволочная борона предназначены для удаления сорняков, особенно до появления всходов. Чаще всего используется для переработки картофеля.

Диск

Бороны дисковые , а также бороны для МТЗ 82 нужны для рыхления лугов, пастбищ и сенокосов. Сами дисковые части бороны собраны в несколько батарей, которые расположены под углом для лучшего рыхления и выравнивания почвы. Для дополнительной очистки полей от сорняков применяют специальные болотные бороны.

На видео дисковая борона.

За счет специального оснащения устройством отвода от стволов.

Современные бороны значительно облегчают обработку полей не только перед посевом, но и при прополке междурядий. Существует определенный список стандартных требований к агрегату:

  • глубина обработки почвы обязательно должна соответствовать параметрам, указанным в инструкции;
  • погрешность не должна превышать, плюс — минус — 1 см;
  • чистая борьба с сорняками;
  • минимальный процент повреждения урожая составляет около 3%.

Подбирать борону к технике также необходимо с учетом ряда условий:

  • техническое соответствие трактору, наличие креплений необходимой формы;
  • размер обрабатываемой пашни;
  • учет состояния земли, мягкое твердое;
  • какую культуру будут сажать на боронованном поле.

Наиболее распространенной прицепной техникой являются бороны дисковые прицепные для мтз 82 . Они лучше всего подходят для подготовки пашни к посевным работам. А еще эта модель бороны способствует омоложению плодородного слоя земли.

Диск прицепной на мтз 82

Также за счет отличной маневренности бороны удобно обрабатывать пашню со сложной геометрией.

Поле

Обрабатывает поле от сорняков непосредственно перед посевом, некоторые модели оснащены дополнительным балластным грузом, это повышает эффективность работы.Это также помогает обрабатывать более глубокие слои земли.

Для сада

Это небольшие и маневренные бороны, предназначенные для удаления сорняков с больших участков сада. Рабочая глубина такой бороны до 10 сантиметров.

Для заболоченных мест

Чаще всего используется для обработки целины или болотистой местности . Глубина вхождения зубьев агрегата до 20 сантиметров. У тракторов МТЗ 82 борона крепится к раме, а диаметр дисков устройства составляет от 450 до 500 мл.

Техника уверенно вытесняет из быта ручной труд. Ярким примером тому является доильный аппарат АИД-2.

С культиватором «Крот» ваша работа на даче станет намного эффективнее. Вы узнаете, какие детали для него необходимы.

Просто замените сцепку, отсоединив борону и прикрепив ковш для снега.

В этом видео борона для мотоблока Нева.

Инструкция по применению

К каждой купленной бороне прилагается инструкция по эксплуатации.Но если вы строили сами, то вот основные правила:

  • как пользоваться бороной;
  • безопасность при обращении с устройством
  • Ремонтные бороны.

Борона используется только для полевых работ. Использование не по назначению может привести к поломке и производитель снимает с себя всякую ответственность, а сломанный блок не подлежит гарантийному обслуживанию.

  • Тщательно выбирайте запасные части, только проверенных фирм. Использование неоригинальных деталей может привести к повреждению других частей бороны.
  • Работать и обслуживать борону должен только взрослый человек с техническим образованием и подготовкой. В противном случае неправильное использование устройства может привести к травмам.
  • Перед началом работы с бороной проверьте все детали , чтобы ничего не болталось. Необходимые части конструкции хорошо смазываются. Соединительные детали, особенно резьба на креплении с мотоблоком или трактором.
  • Не работайте с открытыми дверями, чтобы не вдыхать пыль и не повредить глаза, особенно в сухих помещениях.Допустимое расстояние от работающей машины составляет 20 метров из соображений безопасности.
  • При уменьшении допустимого расстояния тракторист обязан остановить машину во избежание несчастных случаев. Внимательно наблюдайте за работой бороны, если вдруг услышите посторонние шумы, то остановитесь и проверьте, все ли в порядке.
  • А то вдруг сорвется крепление трактора с бороной и кто-то пострадает.
  • Не перерабатывайте устройство , чтобы не увеличить риск его поломки.Не превышайте разрешенную рабочую скорость, чтобы избежать внеплановых ремонтных работ.
  • При ремонте или проведении технического обслуживания устройства будьте предельно осторожны. Очень важной частью аппарата является гидравлическая система, внимательно следите за уровнем масла в ней, не допускайте течи.
  • Необходимо только переместить борону непосредственно к месту работы с помощью трактора грузоподъемностью более 6500 кг. Если вы чувствуете себя плохо во время работы с оборудованием, прекратите работу во избежание несчастного случая.
  • При сборке будущего агрегата обратите особое внимание на комплектующие, содержащие крепежные болты. Аккуратно перемещайте вращающиеся части, чтобы не отрезать себе палец. Затяните болты, гайки и другие фитинги перед проверкой правильности работы бороны.
  • Если болты ослабли, то есть есть опасность потери дисков во время работы устройства.
  • Во избежание травм при проверке острых частей бороны надевайте защитные перчатки. Особое внимание уделите проверке гидравлики агрегата.

Заключение

Неважно, покупаете ли вы оборудование для переработки своих ферм или делаете это сами, здесь главное правильный подход к делу.

Борона технически упрощает работу на пашне и помогает снизить затраты рабочей силы и сэкономить время. При правильном использовании агрегат прослужит вам не один сезон. Желаю богатого урожая!

Для повышения эффективности работы, а значит и повышения урожайности, используется такое навесное оборудование, как бороны.Раньше для выполнения работ на земле использовали лошадей, а сегодня борону навешивают на мотоблок (если участок небольшой) или на трактор (если площадь обрабатываемого участка внушительная). Поэтому борона для мотоблока – очень важное приспособление для любого знающего землевладельца, а если она сделана своими руками, то еще и предмет гордости. Расскажем подробнее, как выполняется боронование с помощью мотоблока, и как сделать это приспособление своими руками.

Виды борон для мотоблока и их устройство

Существует несколько типов борон, различающихся конструктивно и имеющих ряд особенностей.

— Поворотный

— Диск

— Стоматология

Ротационная борона

Что касается ротационной бороны для мотоблока, то основным ее преимуществом является хорошее снятие верхнего слоя грунта (почвы). Выровнять почву с его помощью тоже не проблема.Рабочая глубина бороной варьируется от 4 до 8 сантиметров, глубину можно регулировать исходя из специфики работы.

Важна и ширина бороны, здесь учитывается не только мощность мотоблока, но и размер обрабатываемой площади. Обычно эта величина колеблется от 800 до 1400 мм. Такие габариты обусловлены возможностью комфортно работать, маневрируя на небольшой площади.

Ротационная борона от добросовестных производителей, выполненная из качественного металлического сплава, позволяющая эксплуатировать технику десятилетиями (при правильном уходе и обслуживании).

На качественных боронах нож имеет косую форму, а зубья расположены под углом к ​​почве, имея оптимальный угол атаки, для лучшего прорезания почвы, ее выравнивания и удаления корней сорняков.

Дисковая борона

Борона дисковая используется на сухой почве, функционально выполняет те же функции, что и ротационная борона, но принципиально отличается по конструкции. Здесь основными обрабатывающими элементами являются диски в виде звезд. Они крепятся на одной оси под определенным углом, обеспечивая максимальное заглубление в грунт.

Зубчатая борона

Борона зубчатая представляет собой раму, на которой зубья расположены на равном расстоянии. Стандартная длина зубьев составляет 25-50 мм. Пример такой бороны можно увидеть на видео ниже.

Борона для мотоблока своими руками чертежи

Для того чтобы сделать борону для мотоблока своими руками, в первую очередь необходимо изучить конструкцию устройства, чертежи и определиться с размерами.

Из чего состоит борона

Конструкция бороны довольно проста, рама изготовлена ​​из металлического квадратного профиля, на раме установлены сцепка, которая роднит борону с мотоблоком, зубья.Зубья рекомендуется не приваривать, а скреплять болтами, тогда в случае поломки один из них будет проще заменить.

Ниже приведены чертежи борон, дающие представление о необходимых размерах, узлах крепления и общей схеме.

Самодельная борона

Пример самодельной бороны из двух борон меньшего размера, жестко соединенных между собой. Для продольного хода используется шарнир от автомобиля ГАЗ 53.Помимо шарнира и стандартного тягово-сцепного устройства, борона цепляется двумя тягами для обеспечения лучшей работы.

Борона для мотоблока Нева

Один из лидеров среди малой сельскохозяйственной техники. Борона для Невы ничем не отличается от борон для других устройств, и купить их можно везде.

Вот пример ротационной бороны для Невы и других мотоблоков, у которой диаметр вала 30 мм.

Ротационная борона РБ-1.4 (две секции по 0,7м) для мотоблока Нева.

Предназначен для предпосевной и послеуборочной обработки почвы.

Ширина захвата — 1,4 м;

Диаметр — 350 мм;

Посадочный диаметр втулки — 30 мм;

Глубина обработки почвы — до 100 мм;

Вес одной секции — 9 кг;

Видео Харроу

Ротационная борона, устанавливаемая на мотоблок Нева в эксплуатации

Видео об устройстве бороны, ее габаритах и ​​использовании с мотоблоком СИЧ

Правильное боронование

Подходит ли вам мотоблок?

Фото BCS с насадкой Flail Moer.Фото: Элиза Милио

Если вы продолжаете расширять систему ручного производства, рано или поздно вы может обнаружить, что размер вашего производства достиг «неудобной стадии». Неловкая сцена настолько размыта граница, где обрабатываемой земли слишком много, чтобы угнаться за ней вручную, но, возможно, она не очень велика достаточно, чтобы оправдать инвестиции в трактор. Если вы находитесь в масштабе микропроизводства и стремясь повысить эффективность, вы можете стать хорошим кандидатом на двухколесный самоходный трактор.Мотоблоки обычно выбирают фермеры, которые плотно сажают, имеют поля необычной формы. (часто из-за максимально ограниченного пространства) или опасаются уплотнения при высоком содержании глины. почвы. На рынке представлено несколько мотоблоков; БКС — популярный бренд предлагает множество вариантов и служит хорошей мерой для оценки потенциальных затрат и выгод приобретения такого инструмента.

История БКС и дилеры

Этот двухколесный трактор, появившийся в Италии в 1940-х годах, изначально предназначался для помощи мелкие фермеры, занимающиеся сенокосом на наклонной местности, заменив ручную уборку пшеницы серпом барная косилка. К тому времени, когда BCS пришла в США в 1970-х годах, компания уже расширила возможности мотоблока за счет добавления нескольких навесных орудий и различных объемов двигателей. Их штаб-квартира находится в Портленде, и у них есть дилеры по всему миру. стране, но если вы хотите приобрести трактор BCS, я бы порекомендовал Earth Tools. Семейный бизнеса в Кентукки, они чрезвычайно хорошо осведомлены и имеют много инвентаря, сводя к минимуму сроки изготовления заказанных запчастей.

Опции

Предлагая до 10 различных тракторов и около 20 различных навесных орудий, тракторы BCS используются весьма разнообразны. С навесным оборудованием, включая цеповую косилку, силовую борону, роторный плуг и культиваторы, BCS потенциально может предоставить все, что вам нужно для создания приподнятых грядок, ухода за овощами культур и управлять покровными культурами. Хитрость заключается в том, чтобы выбрать правильный трактор для ваших нужд.Если вы планируете выращивать пропашные культуры производство с ручным управлением, вы, вероятно, захотите добиться большего — таким образом вы сможете использовать самые широкие различные орудия, особенно те, которые требуют большей мощности, например, косилки.

Подходит ли вам мотоблок?

Это большой вопрос, и все упирается в масштаб и системы. Предполагая, что вы рассматриваете модели с высокой мощностью и приобретя как минимум 2-3 орудия, вы могли бы посмотреть на инвестиции где-то между $ 7,000 — $ 10,000 (все новое).Большинство бродячих владельцев возделывают всего несколько акров; редко больше трех. Жан-Мартен Фортье, автор известного справочника The Market. Gardener разработал эффективную и прибыльную систему земледелия с использованием BCS на 1. 5. акры земли. Если вы превысите 2-3 акра, четырехколесный трактор, скорее всего, станет лучший вариант. Тем не менее, даже если вы возделываете гораздо большую площадь с помощью ездовых тракторов, BCS все еще может быть удобным инструментом для навигации по вечным улочкам и поворотам, слишком узким для четырехколесного автомобиля. трактора, или для управления неудобными одиночными или частичными рядами в смешанном блоке или поле, или даже для использования в постоянных или полупостоянных высотных тоннелях.

Что еще нужно учитывать

Румпель BCS или другие мотоблоки могут стать ценным дополнением к вашему парку инструментов, если вы занимаетесь диверсифицированным сельским хозяйством… на пороге тракторных масштабов, но не совсем там. Учитывая, что они не дешевы и могут показаться немного громоздкими, вероятно, это инвестиция, которую стоит делать только в том случае, если вы намерены использовать его возможности для нескольких орудий. В этом случае лучше выбрать больший, более мощные модели. Хотя они будут больше машины таскать, стоит иметь вариант чтобы выбрать любое орудие во время экспериментов и тонкой настройки системы. Я бы также рекомендовал ВОМ устройство для быстрой смены навесного оборудования — оправданная инвестиция для простой замены навесного оборудования!

Если вам понравилась эта статья, и вы хотите видеть больше подобных, введите свой адрес электронной почты в поле подпишитесь в правом верхнем углу этой страницы, и мы будем присылать вам новые статьи блога по мере их публикации.


Джейн работает специалистом по полевому производству в Центре агроэкологии и устойчивого развития. Food Systems, где ее дни заполнены работой трактора, координацией ирригации, садоводством. уход и обучение стажеров и стажеров. Ее любимый способ закончить долгий рабочий день в солнце сбегает с холма к бухте Митчелла и прыгает в Тихий океан.

Вы здесь Сельское хозяйство Недостатки: Обзор оборудования (трактор BCS)

Я поэтично выразил несколько постов в своем блоге о нашем двухколесном тракторе BCS. Он позволяет нам заниматься рядом нестандартных сельскохозяйственных работ, а также действительно превосходен в качестве универсального сельскохозяйственного/дворового трактора. Эти тракторы широко используются в Европе, где участки намного меньше, а земля имеет более интересный рельеф. Мы приобрели нашу BCS (и ряд навесного оборудования) чуть более 4 лет назад в компании Earth Tools и остались в восторге от нее.Одной из очень приятных особенностей BCS является то, что существует целый список насадок, которые вы можете приобрести (все с одним и тем же быстроразъемным соединением), поэтому вы можете иметь функциональные возможности десятков инструментов с обслуживанием двигателя одного. Среди насадок, которые мы приобрели:

  • Косилка с косилкой
  • Силовая борона
  • Роторный плуг (отлично подходит для открытия новых земель)
  • Дека косилки
  • Снегоуборщик
  • Грабли для сена/ворошилка
  • Румпель
  • Бульдозерный отвал

В моем списке желаний есть пресс-подборщик для сена (который дороже самого трактора) и измельчитель/измельчитель.Вы также можете купить каток / щипцы (разработанный Институтом Родейла), если вы хотите добавить покровные культуры на своей ферме.

Излишне говорить, что наш трейлер был полон на обратном пути из Кентукки!

В дополнение к быстроразъемному соединению, которое делает замену навесного оборудования относительно безболезненной (обычно работа занимает не более 5 минут), руль поворачивается, поэтому вы можете использовать BCS как с передним (силовая борона, косилка, косилка), так и с устанавливайте навесное оборудование сзади (культиватор, роторный плуг) и всегда смотрите в правильном направлении.

Одним из недостатков является то, что мои руки немного малы для сцепления и тормоза на рукоятках (мой размах пальцев достаточно короткий, и у меня нет сил, чтобы оттянуть их назад кончиками пальцев), поэтому Бену приходится делать всю работу. вождение.

BCS — отличный вариант для тех, у кого нет средств на покупку большого трактора, или для тех, кому необходимо несколько специальных навесных приспособлений. Это также отличное упражнение, потому что вы можете ходить вместе с ним. Это действительно идеальный инструмент для небольшого огородника (или самого сумасшедшего любителя).Мы используем его внутри нашего птичника для подготовки грядки, и он очень хорошо работает в стесненных условиях (я не думаю, что мы могли бы без опасений использовать обычный трактор в нашем птичнике).

Наше любимое навесное оборудование — это косилка с серповидным стержнем, которую мы используем для ряда задач (включая вырубку нашего 12-футового мискантуса гигантского, уборку пшеницы и стрижку трав для озеленения). Он очень прочный (без проблем спилит 1-дюймовые саженцы).

Наш второй фаворит — это ротационная борона.Заимствуем текст с веб-сайта Earth Tools: «Несколько наборов зубьев вращаются на вертикальных осях для полностью горизонтальной обработки почвы — НИКАКОГО переворачивания слоев почвы и НИКАКОГО вертикального сжатия, приводящего к образованию твердого слоя. Кроме того, «перемешивание» не приводит к чрезмерному измельчению почвы, как это может быть сделано с помощью мотокультиватора; почва остается в лучшей форме, и ее можно обрабатывать больше раз за сезон без риска серьезного повреждения структуры почвы. Сетчатый каток в задней части идеально выравнивает и предварительно утрамбовывает семенное ложе для точного высева и хорошего контакта семян с почвой, а каток постепенно регулируется вверх и вниз для идеальной регулировки глубины в диапазоне от 0 до 5 дюймов.5-дюймовая рабочая глубина». Размер наших грядок соответствует ширине нашей ротационной бороны, поэтому мы можем легко подготовить их за один проход.

Третье приспособление, которое мы оставляем на всякий случай, — это снегоуборщик. Хотя мы использовали его несколько раз, в основном он стоит одиноким и заброшенным в течение почти бесснежных зим, в то время как трактор мечтает о весне и садоводстве. нам огромное количество гибкости в том, что мы можем делать с нашей собственностью.Если вы обрабатываете несколько акров на себя или в качестве малого бизнеса, вы не ошибетесь, выбрав BCS (У Устойчивой студенческой фермы UIUC их 2). Я настоятельно рекомендую вам рассмотреть это.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
